Пункт управління системи телемеханіки

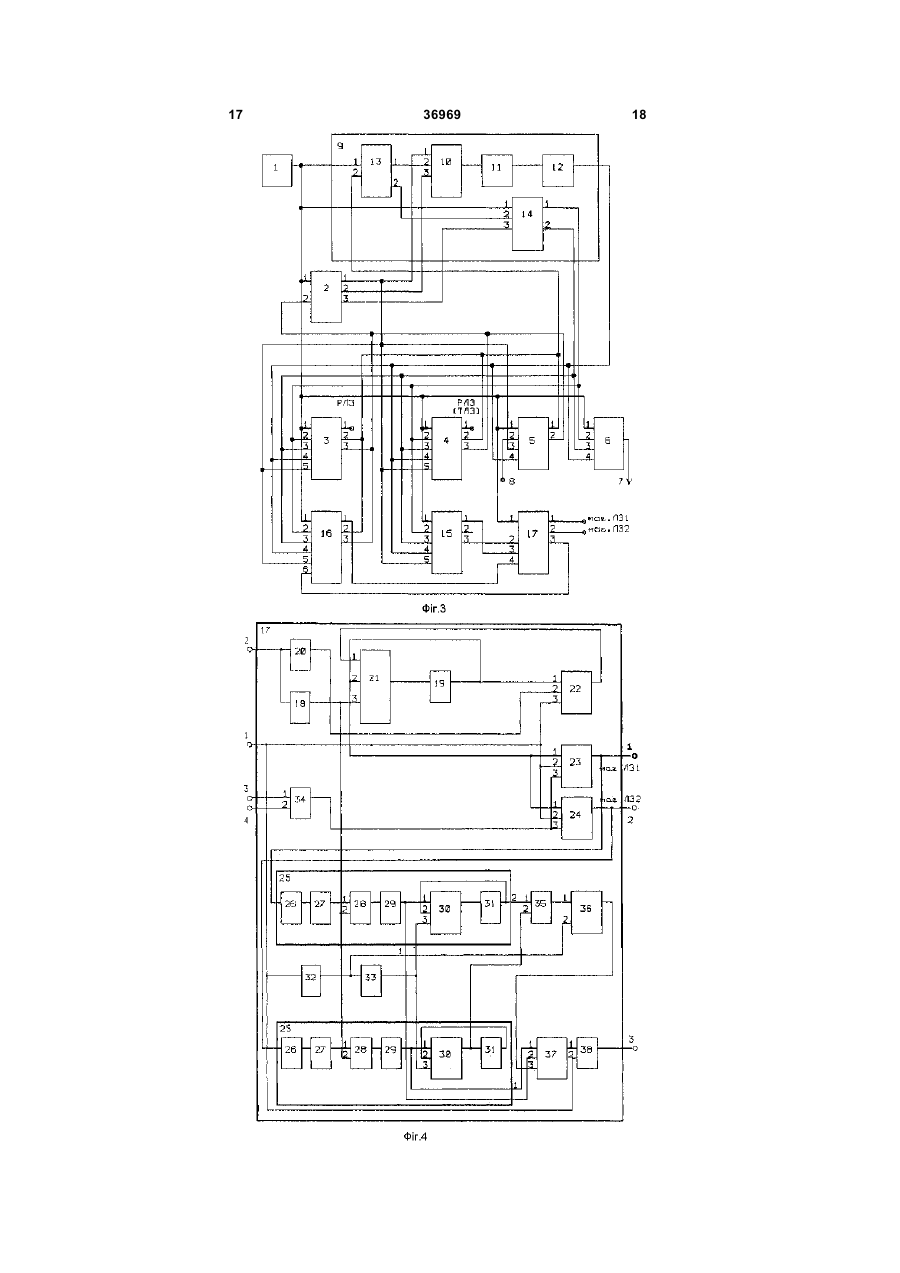

Пункт керування системи телемеханіки, з'єднаний з контрольованими пунктами лініями зв'язку радіальної, транзитної чи магістральної конфігурації, що містить розподільник, основні лінійні блоки, блок прийому інформації, блок передачі інформації, генератор тактових імпульсів, у якого вихід з'єднаний з першим входом розподільника, перший вихід кожного лінійного блока підключений до відповідної лінії зв'язку, вихід блока прийому інформації є інформаційним виходом пункту керування, а інформаційний вхід пункту керування з'єднаний з другим входом блока передачі, перші входи лінійних блоків, блоків прийому та передачі об'єднані у першу шину, п'яті та другі входи лінійних блоків об'єднані, відповідно, у другу та третю шини, а також лічильник, формувач, комутатор, кодердекодер, регістр, у якого перший та другий виходи з'єднані з другими входами лічильника та кодерадекодера, вихід лічильника через формувач з'єднаний із входом комутатора, вихід генератора тактових імпульсів з'єднаний з першими входами регістра та кодера-декодера, та першою шиною, другі виходи лінійних блоків об'єднані з другим входом регістра та першим виходом блока передачі, треті виходи лінійних блоків об'єднані з другим виходом блока передачі інформації у п'яту шину, яка з'єднана з другим входом розподільника, у якого перший вихід з'єднаний з першим входом лічильника, другою шиною та третім входом блока передачі інформації, другий та третій виходи розподільника з'єднані, відповідно, з третіми входами лічильника та кодера-декодера, у якого перший вихід з'єднаний з другим входом блока прийому інформації та третьою шиною, другий вихід з'єднаний з третім входом блока прийому, третіми входами лінійних блоків та четвертою ши 2 (19) 1 3 36969 4 шими виходами першого та другого додаткових інвертора є другим виходом першого вузла діагнолінійних блоків, а також індивідуальні для обох стики, який разом з виходом лічильника другого ділянок магістральної лінії зв'язку вузли діагностивузла діагностики підключений до входів другого ки, в кожному з яких вхід обмежувача рівня прийнелемента "І", що з'єднаний виходом з першим (інятих сигналів з'єднаний з виходом відповідного формаційним) входом тригера, у якого другий (таблока передачі та входом-виходом ділянки магістктовий) вхід підключений до входу другого елемеральної лінії зв'язку, а вихід через смуговий фільтр нта затримки та виходу таймера, а вихід - до з'єднаний з першим входом ключа, що з'єднаний третього, керуючого входу комутатора, перший та другим входом з виходом першого інвертора, а другий інформаційні входи якого з'єднані, відповівиходом - з входом нормуючого підсилювача, видно, з першими виходами другого та першого вузхід якого є першим виходом вузла діагностики та лів діагностики, а вихід - з першим (інформаційпідключений до першого входу лічильника, у якого ним) входом вузла прийому, у якого другий третій вхід підключений до виходу спільного для (тактовий) вхід об'єднаний з входом таймера та вузлів діагностики другого елемента затримки, а першим входом блока, а вихід є третім виходом другий вхід - до виходу інвертора, у якого вхід блока. з'єднаний з виходом лічильника, причому вихід Винахід стосується системи телемеханіки з часовим розділенням сигналів, в якій для обміну інформацією спільний пункт керування з'єднується лініями зв'язку з декількома контрольованими пунктами. Відомий пункт керування (М.Л. Портнов, авт. свід. № 1166161, бюл. № 25, 1985р.) містить розподільник, основні лінійні блоки, блок прийому інформації, блок передачі інформації, генератор тактових імпульсів, у якого вихід з'єднаний з першим входом розподільника, перший вихід кожного лінійного блока підключений до відповідної лінії зв'язку, вихід блоку прийому інформації є інформаційним виходом пункту керування, а інформаційний вхід пункту керування з'єднаний з другим входом блока передачі, перші входи лінійних блоків, блоків прийому та передачі об'єднані у першу шину, п'яті та другі входи лінійних блоків об'єднані, відповідно, у другу та третю шини, а також лічильник, формувач, комутатор, кодер-декодер, регістр, у якого перший та другий виходи з'єднані з другими входами лічильника та кодера-декодера, вихід лічильника крізь формувач з'єднаний із входом комутатора, вихід генератора тактових імпульсів з'єднаний з першими входами регістра та кодерадекодера та першою шиною, другі виходи лінійних блоків об'єднані з другим виходом регістра та першим виходом блока передачі, треті виходи лінійних блоків об'єднані з другим входом блока передачі інформації у п'яту шину, яка з'єднана з другим входом розподільника, у якого перший вихід з'єднаний з першим входом лічильника, другою шиною та третім входом блока передачі інформації, другий та третій виходи розподільника з'єднані, відповідно, з третіми входами лічильника та кодерадекодера, у якого перший вихід з'єднаний з другим входом блока прийому інформації та третьою шиною, другий вихід з'єднаний з третім входом блока прийому, третіми входами лінійних блоків та четвертою шиною, вихід комутатора з'єднаний з шостою шиною, що об'єднує четверті входи лінійних блоків, блоків прийому та передачі інформації. Входи комутатора, що відносяться до адрес усіх контрольованих пунктів, які приєднані до однієї лінії зв'язку, об'єднані, а кожний спільний для об'єднаних груп входів вихід комутатора з'єднаний з шостою шиною. Недоліком відомого пункту керування є неможливість оперативного обміну інформацією з контрольованими пунктами при використанні для їх зв'язку магістральної лінії зв'язку. Найбільш близьким по технічній суті до запропонованої є пункт керування (заява на патент № 94117615, рішення про видачу патенту від 09.06.1997 p., автор Портнов М.Л.), що містить перший та другий додаткові лінійні блоки та блок керування, причому у додаткових лінійних блоків перший, другий, третій, четвертий та п'ятий входи з'єднані, відповідно, з першою, третьою, четвертою, шостою та другою шинами, перший вхід блока керування з'єднаний з першою шиною, другий, третій та четвертий входи, відповідно, - з третім та першим виходами першого додаткового лінійного блока та першим виходом другого додаткового лінійного блока, перший та другий виходи блока керування з'єднані з магістральною лінією зв'язку, а третій вихід блока керування з'єднаний з шостим входом другого додаткового лінійного блока, у якого другий та третій виходи об'єднані з відповідними виходами основних лінійних блоків. Блок керування містить перший та другий інвертори, елемент затримки сигналів, лічильник, перший елемент 1 та блок передачі, у якого вихід є першим виходом блоку, другий вхід з'єднаний з першим входом блока та об'єднаний з виходом генератора тактових імпульсів та третім входом першого елемента І, який підключений другим входом до виходу елемента затримки, першим входом - до виходу другого інвертора, до першого входу блока передачі і до другого входу лічильника, у якого перший вхід з'єднаний з виходом першого елемента І, вихід - з входом другого інвертора, а третій вхід - з виходом першого інвертора, який підключений входом до входу елемента затримки і до другого входу блока, що об'єднаний з третім виходом першого додаткового лінійного блока. При використанні магістральної лінії зв'язку від пункту керування передається спеціальне посилання із структурою, що відповідає стандартному 5 36969 6 протоколу обміну інформацією в системі телемеду лічильника, у якого третій вхід підключений до ханіки, але включає адресу контрольованого пунквиходу спільного для вузлів діагностики другого ту, яка не використовується для жодного із них. Ця елемента затримки, а другий вхід - до виходу інадреса розшифровується додатково введеним в вертора, у якого вхід з'єднаний з виходом лічилькожний контрольований пункт блоком керування, ника, причому вихід інвертора є другим виходом котрий розділяє усю часову зону інформаційної першого вузла діагностики, який разом з виходом частини вказаного посилання на дільниці - за числічильника другого вузла діагностики підключений лом підключених до магістральної лінії контрольодо входів другого елемента І, що з'єднаний вихованих пунктів. Комутатор блока керування визнадом з першим (інформаційним) входом тригера, у чає часову дільницю для даного пристрою та якого другий (тактовий) вхід підключений до входу дозволяє подачу в лінію зв'язку коду - ознаки наядругого елемента затримки та виходу таймера, а вності чи відсутності заяви на передачу інформавихід - до третього, керуючого входу комутатора, ції. Завдяки цьому у часовій межі одного робочого перший та другий інформаційні входи якого з'єдциклу, коли від пункту керування передається спенані, відповідно, з першими виходами другого та ціальне посилання, водночас пункт керування має першого вузлів діагностики, а вихід - з першим можливість для прийому сигналів - заяв від усіх (інформаційним) входом вузла прийому, у якого контрольованих пунктів, що виключає необхідність другий (тактовий) вхід об'єднаний з входом таймепроведення непродуктивних обмінів інформацією ра та першим входомблока, а вихід є третім вихоміж пунктом керування та кожним з контрольовадом блока. них пунктів. Завдяки тому, що до запропонованого пункту Згідно з прийнятими заявами пункт керування керування можуть приєднуватись різні варіанти проводить цільове адресне опитування даних пристроїв контрольованих пунктів, система телетільки від тих контрольованих пунктів, які поперемеханіки набуває нових якостей: дньо вислали заяви на передачу інформації. підвищення надійності надходження інформаНедоліком такого пункту є відсутність резервуції від контрольованих пунктів до пункту керування вання дільниць магістральної лінії зв'язку, що прита в зворотному напрямі навіть при наявності незводить до зупинення обміну інформацією між справностей окремих дільниць ліній зв'язку; пунктом керування та контрольованими пунктами, можливість підвищення кількості контрольоваякі підключені до лінії зв'язку за несправною її часних пунктів та їх відстані від пункту керування без тиною. суттєвого зменшення оперативності обміну інфорЦіллю винаходу є підвищення надійності робомацією між пунктами системи; ти системи телемеханіки при використанні в ній можливість оптимізації структури та складу магістральної лінії зв'язку. системи телемеханіки для будь-якого конкретного Підвищення надійності забезпечується роздівипадку її застосування. ленням спільної лінії зв'язку на дільниці та органіНа фіг.1а наведений приклад організації зв'яззацією резервних трас, по яких інформація достаків між пристроями пункту керування (ПУ) та контвляється до пункту управління або до рольованих пунктів (КП) базового варіанту (КП-Б) у контрольованих пунктів навіть при наявності невідомій системі телемеханіки. Для зв'язків між присправностей однієї дільниці лінії зв'язку. Крім того, строями використовуються радіальні (РЛЗ 1...РЛЗ завдяки введенню двонаправлених ретранслято4, та транзитна (ТЛЗ) лінії. рів забезпечується підвищення оперативності обНа фіг.1б наведений приклад зв'язків між ПУ міну інформацією в системах, в яких до пункту та КП у системі телемеханіки, в якій, крім наведекерування підключена велика кількість пристроїв них у фіг.1а, використовуються перша (маг ЛЗ 1) контрольованих пунктів. та друга (маг ЛЗ 2) дільниці магістральної лінії Для реалізації нових функціональних якостей зв'язку, причому вказані дільниці створюються на в блок керування пристрою пункту керування сисдекількох ланках спільної магістральної лінії зв'язтеми телемеханіки додатково введений другий ку. блок передачі, у якого перший та другий входи В наведених прикладах позначені: об'єднані з відповідними входами першого блоку КП-Б - базовий варіант пристрою контрольопередачі, а вихід крізь другий вихід блока підклюваного пункту, орієнтований на підключення до чений до другої дільниці магістральної лінії зв'язку, радіальної лінії зв'язку; елемент АБО, у якого вихід з'єднаний з третіми КП-М - базовий варіант пристрою контрольовходами першого та другого блоків передачі, а ваного пункту, орієнтований на підключення до входи є третім та четвертим входами блока та стандартної магістральної лінії зв'язку. з'єднані, відповідно, з першими виходами першого Запропонований пункт керування дозволяє вита другого додаткових лінійних блоків, а також інкористовувати в системі телемеханіки також інші дивідуальні для обох дільниць магістральної лінії варіанти пристроїв контрольованих пунктів. При зв'язку вузли діагностики, в кожному з яких вхід збільшенні кількості контрольованих пунктів та їх обмежувача рівня прийнятих сигналів з'єднаний з відстані від пункту керування пропонується підквиходом відповідного блока передачі та входомлючати до пункту керування системи телемеханіки виходом дільниці магістральної лінії зв'язку, а виваріант пристрою контрольованого пункту КП-Р, хід крізь смуговий фільтр з'єднаний з першим вхоякий містить додаткові блоки передачі-прийому та дом ключа, що з'єднаний другим входом з виходом ретрансляції. першого інвертора, а виходом - з входом нормуюПристрій КП-Р забезпечує автономне формучого підсилювача, вихід якого є першим виходом вання централізованого запиту даних від контровузла діагностики та підключений до першого вхольованих пунктів, що приєднані до вихідної діль 7 36969 8 ниці магістральної лінії зв’язку, а також послідовне в кожний з яких входять послідовно включені обопитування даних від пунктів, які під час централімежувач 26 рівня прийнятих сигналів, смуговий зованого запиту переслали заяви-вимоги зв'язку з фільтр 27, ключ 28, що стробується сигналами по пунктом керування. Прийняті дані КП-Р ретрансдругому входу від першого інвертора, нормуючий лює у першу (вхідну) дільницю магістральної лінії підсилювач 29, лічильник 30 та інвертор 31, а тазв'язку в напряму пункту керування чи ще одного кож спільні для обох дільниць магістральної лінії пристрою КП-Р. зв'язку таймер 32, другий елемент 33 затримки, Завдяки підключенню до пункту керування сиелемент АБО 34, другий елемент І 35, тригер 36, стеми телемеханіки пристроїв КП-Р стає можликомутатор 37 та вузол 38 прийому сигналів, у якого вим збільшити загальну кількість контрольованих вихід є третім виходом блоку, що приєднані до пунктів та їх відстань від пункту керування без збішостого входу лінійного блоку 16. Другий вхід блольшення тривалості циклу централізованого запика 17 з'єднаний з третім виходом блока 15 та підкту, що надсилається пунктом управління. лючений до входів інвертора 18 та елемента заДля підвищення надійності обміну інформацітримки 20, третій та четвертий входи блока єю в запропонованій системі телемеханіки ствопідключені до входів елемента АБО 34 та приєдрюються резервні траси, по яких дані доставлянані до перших виходів блоків 15 та 16, відповідно. ються в пункт керування та контрольовані пункти Розглянемо роботу пункту керування при винавіть при наявності несправності основних дількористані в системі телемеханіки пристроїв контниць лінії зв'язку. Для створення резервних трас рольованих пунктів КП-Б, КП-М, КП-РЕЗ, КП-Р. до пункту керування системи телемеханіки підкДля обміну інформацією між пунктом керуванлючаються пристрої контрольованих пунктів КПня (фіг.3) та контрольованими пунктами за допоРЕЗ. могою радіальних чи транзитних ліній зв'язку виПристрій КП-РЕЗ забезпечує автономний покористовуються лінійні блоки 3 та 4 (кількість шук несправної магістральної лінії зв'язку, за релінійних блоків дана для прикладу, в реальних зультатами аналізу стану контрольованих дільсистемах їх кількість може бути іншою та встановниць пристрій КП-РЕЗ ретранслює прийняті дані у люється в залежності від кількості радіальних та вибрані вхідні та вихідні дільниці лінії зв'язку, затранзитних (ланцюгових) ліній зв'язку). вдяки чому інформація доставляється в пункт кеІнформація із лінії зв'язку до блоку 9 встановрування та контрольовані пункти навіть при наявлення режимів роботи пристрою пункту керування ності несправності окремих дільниць лінії зв'язку. надсилається після визначення адреси активного Важливо підкреслити, що в усіх варіантах з'єдлінійного блока. Адреси блоків визначаються за нань пункту керування в системі телемеханіки видопомогою лічильника 10, який у проміжках між користовується єдиний протокол передачі інфорциклами вводу-виводу даних сигналом "1" з пермації, який не залежить від конфігурації ліній шого виходу розподільника 2 переводиться у резв'язку, кількості та варіантів пристроїв контрольожим послідовного лічення. Кожна кодова позиція ваних пунктів, завдяки чому одна й та ж система лічильника 10 формувачем 11 перетворюється в телемеханіки може включати пристрої контрольопозиційний код, сигнали якого крізь комутатор 12 ваних пунктів усіх варіантів. (призначення якого буде розглянуте пізніше) надНа фіг.2 наведені часові діаграми, що пояссилаються на четверті входи лінійних блоків 3 та нюють роботу пункту керування, на фіг.3 наведена 4, блоків передачі 5 та прийому 6 інформації. Водфункціональна схема базового пристрою пункту ночас на п’яті входи лінійних блоків та третій вхід керування, а на фіг.4 - схема додатково введеного блока передачі подається сигнал "1" з першого до складу пристрою блоку керування. виходу розподільника 2, який інтерпретується як Пристрій пункту керування, системи телемесигнал опитування готовності. Якщо до моменту ханіки (фіг.3) містить генератор 1 тактових імпульвведення в блок адресного сигналу та сигналу сів, розподільник 2, лінійні блоки 3 та 4, що з'єднаопитування цей блок підготував інформацію, яку ні за допомогою радіальних (РЛЗ) чи транзитних треба передати, на вихідній шині запиту (заяви) (ТЛЗ) ліній зв'язку з пристроями контрольованих зв'язку - третьому виході лінійних блоків чи другопунктів, блоки 5 передачі та 6 - прийому інформаму виході блоку передачі, формується сигнал "1", ції, вихід 7 блоку 6 є інформаційним виходом прищо надсилається до другого входу розподільника строю, а вхід 8 блоку 5 - інформаційним входом 2. Цим блокується подальше проведення режиму пристрою; блок 9 зміни (встановлення) режимів послідовного лічення лічильником 10; пристрій роботи, який містить лічильник 10, формувач 11, переводиться в режим прийому інформації. комутатор 12, регістр 13 та кодер-декодер 14, пеРозглянемо режим вводу даних від блока 5. рший 15 та другий додаткові лінійні блоки, що спіДо блоку 5 дані надходять крізь інформаційний льно з блоком 17 керування забезпечують роботу вхід, наприклад, від зовнішньої обчислювальної по магістральній лінії зв'язку, яка розділена на пемашини чи від органів щита (пульта), за допоморшу (маг Л31) та другу (маг Л32) дільниці. гою яких диспетчер формує команди керування Блок керування 17 (фіг.4) містить перший 18 виконуючими механізмами чи завдання режиму та другий 19 інвертори, перший елемент 20 затрироботи обладнання будь якого контрольованого мки сигналів, лічильник 21, перший елемент І 22, пункту. Інформація, що надійшла до блоку 5, перший 23 та другий 24 вузли передачі, у яких включає: адресу контрольованого пункту та безповиходи приєднані до першого (маг Л31) та другого середньо інформаційне посилання. Послідовний (маг Л32) виходів блоку та пристрою. До складу код від блоку 5, синхронізований імпульсами від блока 17 входять індивідуальні для кожної дільнигенератора 1, з першого виходу надсилається на ці магістральної лінії зв'язку вузли 25 діагностики, другий вхід регістра зсуву 13. Після введення в 9 36969 10 регістр 13 всіх розрядів коду адреси контрольоваПісля завершення вводу в лінійний блок осноного пункту на його першому виході формується вної та захисної частин коду на другий вхід лінійвідповідний паралельний код; водночас сигнал "1" ного блока з першого (управляючого) виходу коформується також на другому виході розподільнидеру 14 подається сигнал дозволу виводу даних в ка 2. Цей сигнал надсилається на третій керуючий лінію зв'язку. вхід лічильника 10, що призводить до запису у Розглянемо режим вводу інформації, що прилічильник паралельного коду з першого виходу ймається із ліній зв'язку за допомогою блоків 3 чи регістра 13. Таким чином в лічильнику виявляєть4. Лінійний блок, що завершив прийом посилання ся записаним код адреси контрольованого пункту. від контрольованого пункту, переходить у режим На другий вихід регістру 13 виводиться послідовготовності виводу цієї інформації. Якщо блок 9 не ний код, що повторює код від блоку 5, але затризайнятий прийомом чи передачею іншої інформаманий на час прийому та аналізу коду адреси. ції, лічильник 10, як вказувалось раніш, виявляєтьКрізь другий вхід послідовний код від регістра ввося переведеним в режим послідовного лічення. диться у кодер-декодер 14, який ретранслює його Під час цього процесу на адресні входи усіх блоків на другий (інформаційний) вихід, водночас код послідовно поступають сигнали "1" (від комутатора проходить крізь ланцюги кодера, за допомогою 12), причому адресний сигнал супроводжується яких формуються додаткові розряди завадозахиссигналом - ознакою опитування готовності, що ної частини посилання. Виконання кодера залеформується на першому виході розподільника 2 та жить від встановленого для системи типу завадоретранслюються на п'яті входи лінійних блоків. захисного коду, наприклад, при використанні Лінійний блок, переведений у режим готовності, циклічного коду кодер являє собою регістр зсуву з при прийомі адресного сигналу формує сигнал "1" ланцюгами зворотного зв'язку у вигляді суматора запиту зв'язку. Цей сигнал з третього виходу блока за модулем два. Кількість ланцюгів та номери рознадсилається на другий вхід розподільника 2 та рядів регістру зсуву, між якими встановлюються блокує подальше лічення лічильником 10, тобто ланцюги зворотного зв'язку, залежить від структулічильник 10 залишається у прийнятій позиції (на ри образуючого полінома, а число розрядів регістлінійні блоки, що підключені до транзитних ліній ру зсуву кодера - від ступіння образуючого полінозв'язку, адресні сигнали подаються з відповідного ма (Пшенічніков A.M., Портнов М.Л., Телемеханічні групового виходу комутатора 12). Інформація з системи на інтегральних мікросхемах, Енергія, М., вибраного лінійного блока надсилається з другого 1977p., стор. 25). Сигнали, що перевели обраний виходу блока до другого входу регістра ІЗ, який блок 5 в активний стан, зберігаються незмінними виділяє адресну частину посилання. Код адреси доки із нього не буде видане усе інформаційне заноситься до блоку 10; як описано вище, по адпосилання. Вихідний код блока 5 надсилається на ресному сигналу з виходу комутатора 12 в активодин з лінійних блоків 3 чи 4, тому що на четверний стан переводиться відповідний блок 6 прийотий вхід відповідного блоку подається сигнал "1" з му інформації. Послідовний код з другого виходу виходу комутатора 12. Формувач 11 та комутатор регістру 13 надсилається на другий вхід кодера12 перетворюють паралельний двійковий код від декодера. Код ретранслюється на другий вихід 14 лічильника 10 (в який в розглянутому режимі занета водночас вводиться у декодер. Структура декосений код адреси контрольованого пункту) в позидера залежить від типу завадозахисного коду. Для ційний, тобто в сигнал, що надходить до адресної циклічних кодів структура декодера ідентична шини відповідного лінійного блоку. структурі кодера, що дозволяє використовувати Розглянемо тепер процес передачі інформації один вузол як кодер-декодер. будь-якому контрольованому пункту крізь транзитПісля прийняття в 14 сигналів усього посиланну лінію зв'язку. В цьому випадку крізь один з обня у випадку, коли декодером не виявлено перекраних лінійних блоків (3 чи 4) повинно передаваручення даних завадами, на першому виході блока тися посилання, яке містить адреси усіх 14 формується сигнал "1", який ретранслюється на контрольованих пунктів-ретрансляторів та пункту другий вхід блока 6 та дозволяє виведення прийнодержувача посилання. Для реалізації ретрансляятих даних на інформаційний вихід пристрою (нації даних виходи формувача 11, що відносяться до приклад, для відображення інформації елементаусіх адрес контрольованих пунктів, які приєднані ми щита диспетчера). до однієї транзитної (багатоланцюгової) лінії зв'язРозглянемо процес передачі та прийому даних ку, об'єднані в комутаторі 12. Для групи об'єднаних при використанні в системі телемеханіки магістравходів комутатором 12 створюється єдиний (грульної лінії зв'язку. В цьому випадку до однієї лінії повий) вихід, який приєднується до четвертого паралельно приєднується декілька пристроїв кон(адресного) входу обраного лінійного блока. трольованих пунктів (на відміну від випадку викоПідкреслимо, що кількість та склад груп, які ристання транзитної лінії, до якої контрольовані створюються комутатором 12, визначається струкпункти приєднані ланцюгом). При такому приєдтурою зв'язків між пунктом керування та контронанні контрольованих пунктів незалежна (тобто з льованими пунктами реальної системи телемехаможливим пересіченням у часі) передача даних ніки. Зауважимо, що для блоків передачі та декількома контрольованими пунктами неможлиприйому, а також для лінійних блоків, що приєднава. Звичайно при використанні магістральної лінії ні не до транзитних, а до радіальних ліній зв'язку, зв'язку пункт керування послідовно (по черзі) виоб’єднання входів в комутаторі не виконується, кликає дані від контрольованих пунктів, що призтобто сигнал на кожному такому вході комутатора водить до суттєвих затримок надсилання до нього без змін ретранслюється на відповідний (індивідутермінових сигналів. Для підвищення оперативноальний) вихід. сті прийому пунктом керування інформації від кон 11 36969 12 трольованих пунктів в системі телемеханіки - проється сигнал "1" - запиту (фіг.2б), що подається на тотипі введене спеціальне посилання - централідругий вхід блоку 17. Сигнали від блоку 15 синхзований запит заяв-вимог зв'язку, що надсилаєтьронізуються тактовими імпульсами, що надсилася пунктом керування. Структура цього посилання ються від генератора 1 до блоків 15 та 17 крізь їх наведена на фіг.2а. До передачі інформаційного перші входи. Сигнал запиту від блоку 15 приймапосилання в зоні 1 в магістральну лінію зв'язку ється в блоці 17 інвертором 18 та елементом запередається "меандр" - код з чергуванням сигналів тримки 20. Сигналом "0", що з'являється на виході "1" та "0", які використовуються для діагностики 18 та подається на третій ("R") вхід лічильника 21, стану лінії зв'язку та для синхронізації тактових останній деблокується та стає чутливим до тактосигналів генераторів пункту керування та підклювих сигналів, що поступають на його перший (такченого в цей час до лінії зв'язку контрольованого товий) вхід з виходу елемента І 22. На виході лічипункту (підключення означає, що цьому пунктові льника 21 з'являється сигнал "1" (фіг.2в) після надана можливість передачі інформації в спільну завершення прийому даних у зонах 1, 2 та 3. При лінію зв'язку). Інформаційна частина посилання цьому на виході інвертора 19 формується сигнал починається передачею в зоні 2 стартового коду, "0". Цим сигналом, що надходить до другого (доякий, наприклад, має вигляд 01111110 при викозволяючого) входу лічильника, блокується подаристанні протоколу HDLC (Мітюшкін К.Г., Телеконльша зміна стану лічильника та робота елемента І троль та телеуправління в енергосистемах, М., 22. За допомогою елемента 20 запобігається виЕнергоатомвидав, 1990p., стор. 206-209). У звиникнення сигналу завади на виході елемента 22 чайному посиланні в зоні 3 передається код адречерез можливий часовий зсув сигналів, що надхоси контрольованого пункту. Особливість централідять на перший та другий входи блока 17. Сигназованого запиту в тому, що в зоні 3 передається лом "0" від інвертора 19 також блокується передаадреса, що не надається жодному з реально прича сигналів блоками 23 та 24 передачі даних в єднаних до лінії зв'язку контрольованих пунктів, першу (маг Л31) та другу (маг Л32) дільниці магіснаприклад, адреса 00000000. В зоні 4 звичайно тральної лінії зв'язку. Поза інтервалу блокування передається інформаційна частота посилання, а в робота блоків 23 та 24 дозволена; вони ретрансрежимі централізованого запиту зона 4 резервулюють на вихід дані, що надходять на їх треті вхоється для прийому від контрольованих пунктів коди з виходу елемента АБО 34. У розглядаємому дів - ознак наявності чи відсутності заяв - вимог режимі роботи на перший вхід АБО 34 надходять зв'язку з пунктом керування. В зоні 5 передається дані з першого виходу блока 15 крізь третій вхід захисний код (контрольна послідовність) та код блока 17. Можна бачити, що передача даних в ознака завершення посилання. В протоколі HDLC дільниці магістральної лінії зв'язку заборонена в код завершення посилання співпадає з кодом помежах зони 4 (фіг.2в), завдяки чому ця зона визчатку посилання (01111110). Зона 4 розподіляєтьволяється для прийому сигналів - відповідей від ся на дільниці, в наведеному прикладі реалізації контрольованих пунктів. За допомогою індивідуасистеми тривалість кожної дільниці дорівнює вольних для дільниць ліній зв'язку вузлів діагностики, сьми періодам частоти тактових імпульсів (фіг.2г). робота яких наведена пізніше, визначається не Наявність заяви від контрольованого пункту відозіпсована дільниця. Дані із робочої дільниці лінії бражається кодом 00001111, а відсутність заяви зв'язку надходять крізь комутатор 37 та вузол прикодом 00000000. Таким чином, для "m" контрольойому 38 до третього виходу блока 17, а звідти - на ваних пунктів тривалість зони 4 повинна дорівнюшостий вхід лінійного блоку 16. В розглядаємому вати 8 m періодам тактових імпульсів. Передача режимі роботи блок 16 приймає дані зон 1, 2, 3 та заяви вісьмирозрядовим кодом захищає посилан5 (фіг.2е), що надсилаються в лінію зв'язку блоканя від перекручень завадами в лінії зв'язку та змеми 23 та 24, а також коди-відповіді від контрольоншує вплив можливих часових зсувів даних від ваних пунктів, що співпадають у часі з зоною 4. окремих контрольованих пунктів, що викликаються Зона 4 розподіляється на "m" дільниць затримками сигналів, що пересилаються по лінії (фіг.2д1...дm) - по кількості приєднаних до лінії зв'язв'язку на суттєво різні відстані. зку контрольованих пунктів, в кожній дільниці приДля реалізації режиму централізованого запиймається заява-вимога (00001111) чи "пасивна" ту до складу пункту керування включаються додавідповідь (00000000). Сумарне посилання, що місткові лінійні блоки 15 та 16, а також блок керувантить передані та прийняті дані, надходить в блок ня 17. На четвертий, адресний вхід першого 16. Після завершення вводу в блок 16 усього пододаткового лінійного блоку 15 підключений вихід силання аналогічно процесу виводу даних від блокомутатора 12, що відповідає адресі, яка міститься ків 3 та 4, блоком 16 реалізується пересилання в зоні 3 посилання централізованого запиту, тобто інформації до блоку 5 прийому. Отже, в час, коли "0" для наведеного прикладу, а на адресний вхід передається посилання централізованого запиту, другого додаткового лінійного блоку 16 - груповий від усіх приєднаних до магістральної лінії зв'язку вихід комутатора 12, яким об'єднані усі виходи контрольованих пунктів приймаються кодиформувача 11, що співпадають з адресами усіх відповіді, які відразу після завершення передачі контрольованих пунктів, приєднаних до магістрацентралізованого запиту надходить в блок прийольної лінії зв'язку. му для аналізу та виявлення контрольованих пункКоли блок 5 передає посилання централізоватів, що вимагають зв'язку з пунктом керування. ного запиту, як розглянуто раніш, в активний стан Після цього немає потреби послідовно опитувати переводиться блок 15. Водночас з початком вивоусі контрольовані пункти, а можна обмежитись ду з блока 15 вказаного посилання (крізь перший лише тими, які попередньо передали заявивихід блока 15) на його третьому виході формувимоги, тим самим суттєво зменшити непродукти 13 36969 14 вні втрати часу. мутатора 37. У вказаному випадку на вихід 37 проДля визначення працездатності дільниць магіходять сигнали з його першого інформаційного стральної лінії зв'язку до складу блока 17 включавходу, тобто від підсилювача 29 другого вузла ються вузли діагностики - по одному для кожної діагностики; якщо тригер 36 залишається у стані дільниці. Обмежувач 26 рівня прийнятих сигналів "0", на вихід комутатора 37 проходять сигнали від зменшує вплив імпульсних завад, а фільтр 27 випідсилювача 29 першого вузла діагностики, що діляє робочі сигнали в смузі частот, що надається надходять до другого інформаційного входу комусистемі телемеханіки. Виділені сигнали у проміжку татора 37. Отже, до входу формувача 38 прийнячасу, коли відсутня передача даних в лінію зв'язку, тих сигналів надходять сигнали від справної дільтобто коли блок 17 очікує сигнали з лінії, ключ 28 ниці лінії зв'язку. Як і на формувачі 23 та 24, на к.е.Фчю2ААМ. сигналом "1" з виходу інвертора 18 формувач 38 також надходять тактові імпульси від знаходиться в активному стані та ретранслює сиггенератора 1. Вихід формувача 38 крізь третій нали з першого (інформаційного) входу (від фільтвихід блока 17 приєднується до шостого входу ру 27) на вихід - до нормуючого підсилювача 29. лінійного вузла 16, який реалізує подальшу обробПідсилювач 29 формує сигнали стандартного рівку та пересилання прийнятих даних. ня незалежно від рівня прийнятих сигналів та пеПісля завершення чергового циклу діагностики редає їх на перший (тактовий) вхід лічильника 30. дільниць ліній зв'язку по сигналу від елементу 33 Якщо із лінії зв'язку приймається "меандр", тобто затримки лічильники 30 обох вузлів 25 (по третьосигнали зони 1, чи сигнали несучої частоти при му "R" входу) повертаються у стан "0"; вузли 25 використанні частотної або фазової модуляції сигстають готовими до проведення нового циклу діагналів, що пересилаються по лінії зв'язку, вони фікностики. суються лічильником 30. Сигнал "1" з’являється на Отже, завдяки блоку 17 дані від обраного джевиході лічильника, якщо на його вхід надійшло рела інформації пристрою пункту керування воддекілька імпульсів - свідоцтво працездатності діночас надсилаються до обох дільниць магістральльниці магістральної лінії зв'язку; після цього сигної лінії зв'язку, а до обробки прийнятих сигналів нал "0" з виходу інвертора 31, що надходить до проводиться діагностика та вибір однієї з дільниць. другого (дозволяючого) входу, блокує чутливість На обробку надходять дані з дільниці, що визнана лічильника до тактових сигналів. Лічильник 30 запрацездатною (якщо обидві дільниці працездатні, лишається у зафіксованому стані. Стан лічильнина подальшу обробку надсилається інформація, ків обох вузлів діагностики перевіряється періодищо надходить з першої дільниці магістральної лінії чно - сигналами від таймера 32, що створюється, зв'язку). наприклад, на базі лічильника, що приймає імпуОтже, наведена схема пристрою пункту керульси з першого входу блока від генератора тактовання додає системі телемеханіки нові функціонавих імпульсів. Зрозуміло, що період формування льні можливості: сигналів на виході таймера 32 має бути більшим розділення суцільної магістральної лінії зв'язку часу проведення діагностики дільниць лінії зв'язку. на ланки, в кожній з яких формуються по дві дільОтже, якщо лічильник першого вузла діагностики ниці лінії зв'язку. Кількість ланок, зв'язаних з одним залишився у стані "0", а лічильник другого вузла пунктом керування, може бути будь-якою і залепереведений у стан "1", тобто друга дільниця магіжить від реальної структури системи; стральної лінії зв'язку визначена як працездатна, а створення резервних трас, завдяки чому обмін перша - несправна, на обидва входи елемента І 35 інформацією між пунктом керування та контрольонадходять сигнали "1"; сигнал "1" подається на ваними пунктами продовжується навіть при наявперший (інформаційний) вхід тригера 36. При інності несправностей окремих дільниць ліній зв'язших варіантах результатів діагностики дільниць ку. ліній зв'язку сигнал на інформаційному вході триТаким чином, реалізується поставлена ствогера 36 залишається нульовим. По фронту сигнаренням запропонованого пункту керування мета лів від таймера 32, що надходить до другого (такрозширення функціональних можливостей за ратового) входу тригера 36, він переходить у стан, хунок підвищення надійності проведення режимів що відповідає рівню сигналу на його першому вхообміну інформацією з контрольованими пунктами. ді. Таким чином, якщо на виході І 35зафіксований Пристрій пункту управління по заявці на пасигнал "1", тригер 36 формує на виході сигнал "1", тент № 94117615 - прототипу є водночас базовим який надходить до третього (керуючого) входу козразком. 15 36969 16 17 36969 18 19 36969 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71 20
