Зовнішня стінова конструкція

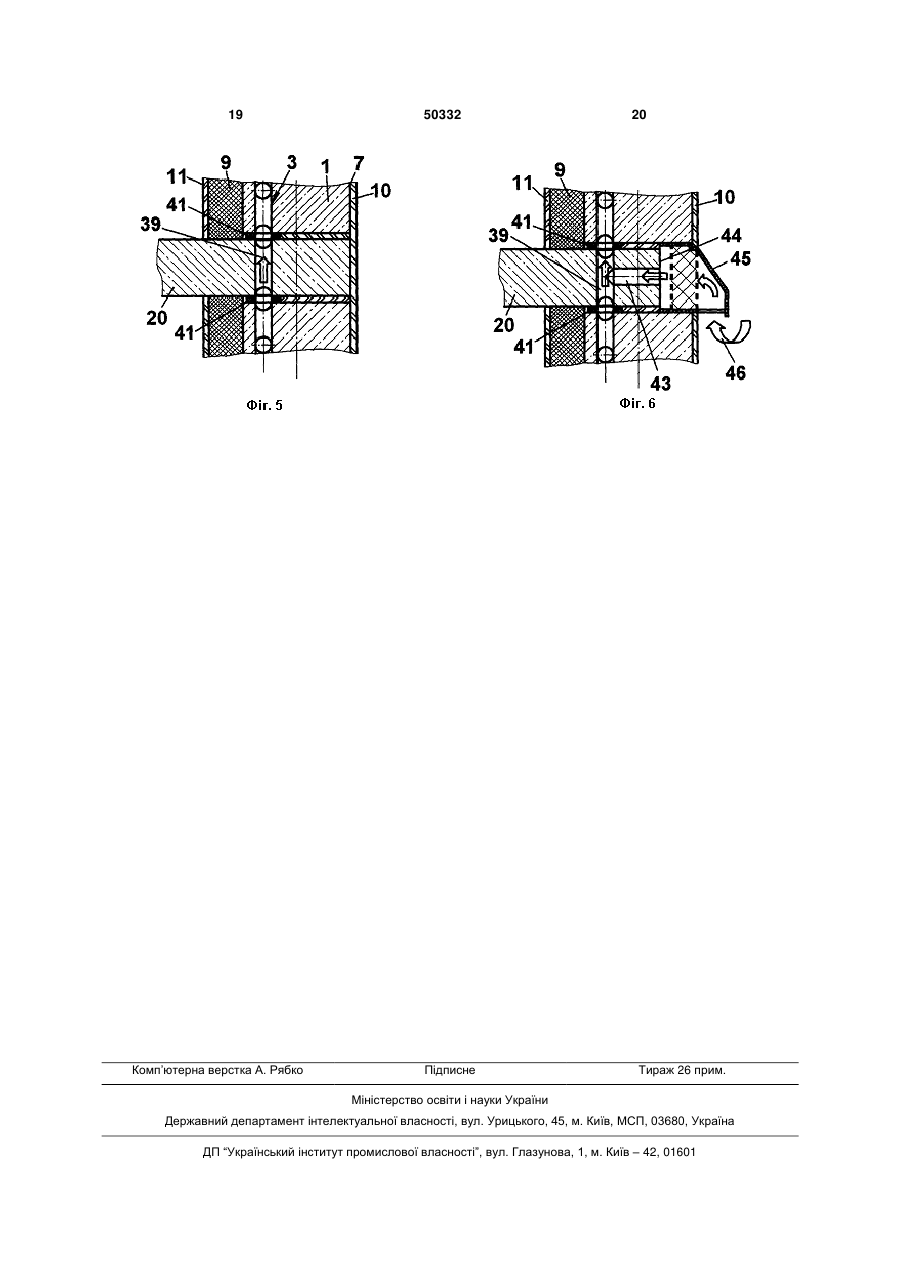

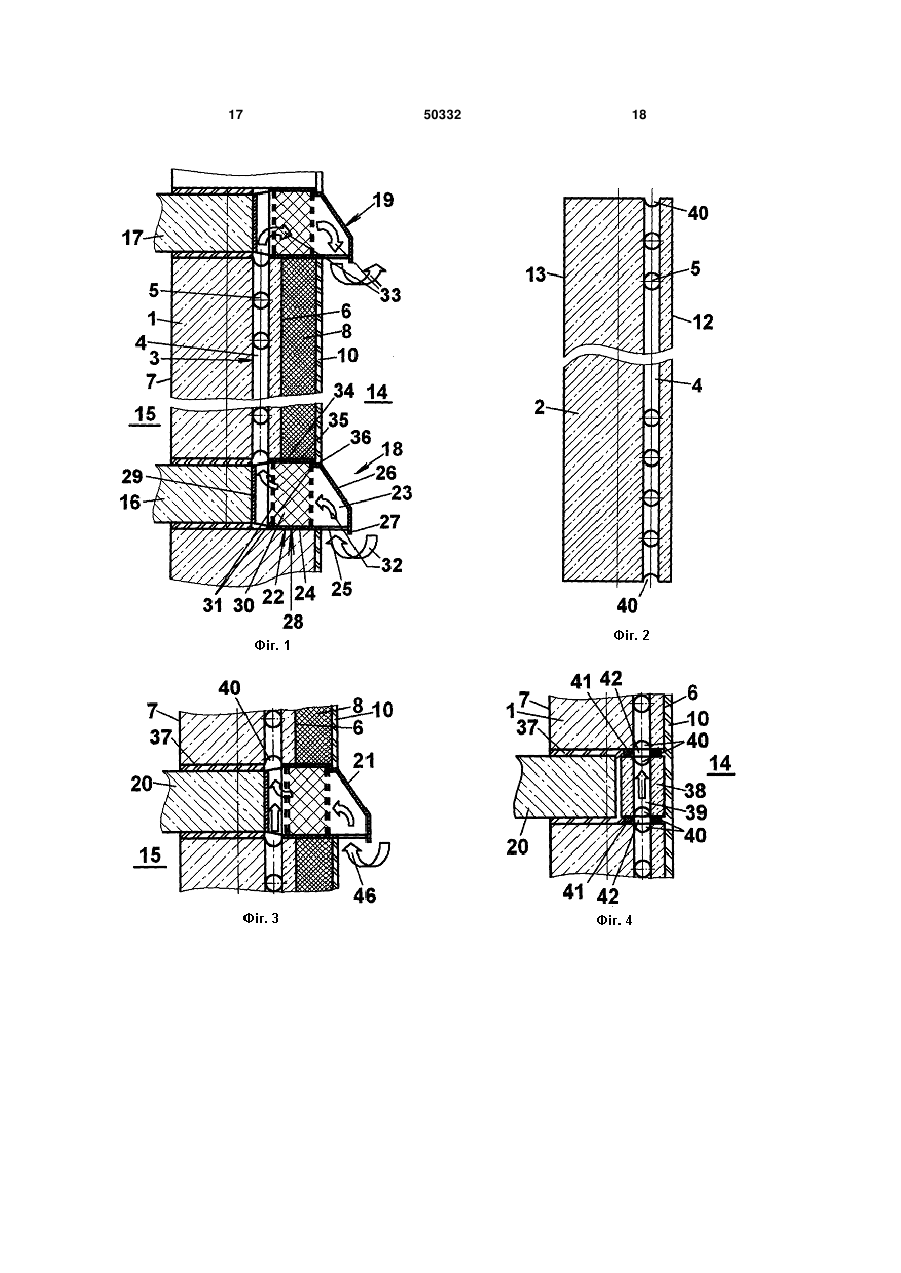

1. Зовнішня стінова конструкція, що має основний шар, який спроможний нести навантаження, які діють на стінову конструкцію, який складений із стінових будівельних елементів, та в якому утворена система сполучених між собою каналів, які розташовані ближче до першої бічної поверхні, ніж до другої бічної поверхні цього шару, і пристосовані для проходження по них вентиляційного потоку, інтенсивність якого достатня для попередження накопичення вологи в стіновій конструкції, та додаткові шари, виконані із теплоізоляційних та/або оздоблювальних матеріалів, причому перша та друга бічні поверхні основного шару утворені в основному відповідно першими та другими бічними поверхнями стінових будівельних елементів, яка відрізняється тим, що стінові будівельні елементи, із яких складений основний шар, виконані з можливістю встановлення у стінову конструкцію у двох положеннях, у першому з яких зовнішня бічна поверхня основного шару утворена першими бічними поверхнями стінових будівельних елементів, а у другому - другими бічними поверхнями цих елементів, причому відповідні фізичні властивості усіх шарів стінової конструкції вибрані так, що зона, у якій найбільш ймовірна конденсація пари у холодну пору року, розташована з боку системи сполучених між собою каналів. 2. Зовнішня стінова конструкція за попереднім пунктом, яка відрізняється тим, що стінові будівельні елементи, із яких складений основний шар, виконані у вигляді збірних панелей. 3. Зовнішня стінова конструкція за попереднім пунктом, яка відрізняється тим, що горизонтальні канали виконані тільки під та/або над віконним чи іншим подібним прорізом, а не навпроти нього. 4. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 2, 3, яка відрізняється тим, що вертикальні канали виконані тільки з одного або обох боків віконного прорізу, а не навпроти нього. 5. Зовнішня стінова конструкція за будь-яким із попередніх пунктів, яка відрізняється тим, що на 2 (19) 1 3 14. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 11-13, яка відрізняється тим, що шар, виконаний із теплоізоляційного матеріалу, закріплений до першої бічної поверхні основного шару за допомогою шару клеючого матеріалу. 15. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 11-14, яка відрізняється тим, що як теплоізоляційний матеріал використано мінеральну вату або скловату чи інший подібний волокнистий матеріал. 16. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 11-14, яка відрізняється тим, що як теплоізоляційний матеріал використано пінополістирол або пінополіуретан, або піноскло, або пінобетон чи інший подібний спінений полімерний чи мінеральний матеріал. 17. Зовнішня стінова конструкція за п. 13, яка відрізняється тим, що до шару, виконаного із теплоізоляційного матеріалу, примикає без суттєвого повітряного зазору шар, виконаний із оздоблювального матеріалу. 18. Зовнішня стінова конструкція за попереднім пунктом, яка відрізняється тим, що шар, виконаний із оздоблювального матеріалу, закріплений до поверхні шару теплоізоляційного матеріалу за допомогою шару клеючого матеріалу. 19. Зовнішня стінова конструкція за попереднім пунктом, яка відрізняється тим, що як оздоблювальний матеріал використано штукатурну масу або керамічну плитку, або природний чи штучний камінь. 20. Зовнішня стінова конструкція за п. 11, яка відрізняється тим, що до першої бічної поверхні основного шару примикає шар, який виконаний із оздоблювального матеріалу, паропроникність якого суттєво менша за паропроникність матеріалу основного шару. 21. Зовнішня стінова конструкція за попереднім пунктом, яка відрізняється тим, що шар, виконаний із оздоблювального матеріалу, закріплений до першої бічної поверхні основного шару за допомогою шару клеючого матеріалу. 22. Зовнішня стінова конструкція за попереднім пунктом, яка відрізняється тим, що як оздоблювальний матеріал використано штукатурну масу або керамічну плитку, або природний чи штучний камінь. 23. Зовнішня стінова конструкція за будь-яким із попередніх пунктів, яка відрізняється тим, що як матеріал основного шару використано ніздрюватий бетон або легкий бетон, або перлітобетон, або керамічний будівельний матеріал типу цегли, або важкий бетон. 24. Зовнішня стінова конструкція за будь-яким із попередніх пунктів, яка відрізняється тим, що основний шар у щонайменше одній зоні, розташованій між суміжними перекриттями будівлі, складений із перших елементів, товщина яких дорівнює товщині цього шару, а у щонайменше одній зоні, розташованій навпроти перекриття будівлі, із других елементів, товщина яких дорівнює від 0,2 до 0,6 товщини цього шару. 25. Зовнішня стінова конструкція за будь-яким із попередніх пунктів, яка відрізняється тим, що у щонайменше двох зонах, розташованих поблизу 50332 4 чи навпроти самого нижнього та самого верхнього перекриття будівлі, у стінову конструкцію вмонтовано відповідно нижні та верхні сполучні елементи, які пристосовані для сполучення системи сполучених між собою каналів із зовнішнім середовищем. 26. Зовнішня стінова конструкція за попереднім пунктом, яка відрізняється тим, що у щонайменше одній зоні, розташованій поблизу чи навпроти проміжного перекриття будівлі, яке не є самим верхнім чи самим нижнім, у стінову конструкцію вмонтовано проміжні сполучні елементи, які пристосовані для сполучення системи сполучених між собою каналів із зовнішнім середовищем. 27. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 25, 26, яка відрізняється тим, що зони, у яких у стінову конструкцію вмонтовано сполучні елементи, які пристосовані для сполучення системи сполучених між собою каналів із зовнішнім середовищем, розташовані на відстані одна від одної, яка дорівнює сумарній висоті від трьох до десяти поверхів будівлі. 28. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 25-27, яка відрізняється тим, що сполучні елементи можуть бути встановлені у горизонтальному напрямку дискретно на відстані один від одного з утворенням горизонтального ряду або безперервно щільно один до одного з утворенням суцільного горизонтального поясу. 29. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 25-28, яка відрізняється тим, що зовнішня бічна поверхня основного шару виступає за торець перекриття будівлі і в утворений виступаючими частинами стінових будівельних елементів паз вбудовані сполучні елементи. 30. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 25-29, яка відрізняється тим, що сполучний елемент має порожнистий корпус, який виконаний із тонколистового оцинкованого металу чи іншого негорючого матеріалу або із полімерного матеріалу, або полімерного матеріалу із неорганічним наповнювачем, який практично не горить, при цьому зазначений корпус має першу частину, яка виступає назовні стінової конструкції, і у нижній стінці цієї частини є отвір чи система отворів, які сполучають внутрішній простір корпусу із навколишнім зовнішнім середовищем, та має другу частину, яка розташована всередині стінової конструкції і закріплена до основного шару та/або до торця перекриття будівлі, з боку внутрішнього торця другої частини внутрішній простір корпуса сполучений із системою сполучених між собою каналів. 31. Зовнішня стінова конструкція за попереднім пунктом, яка відрізняється тим, що частина стінки корпусу у зоні переходу від верхньої стінки до зовнішньої бічної стінки корпусу виконана похилою, а внизу зовні системи отворів є виступ. 32. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 30, 31, яка відрізняється тим, що в середині внутрішнього простору другої частини корпусу встановлений елемент волокнистого заповнення, яке розміщено між решітками чи сітчастими елементами. 5 50332 6 33. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 30-32, яка відрізняється тим, що верхня стінка другої частини корпуса має першу площадку для обпирання на неї шару теплоізоляції, та - другу площадку для обпирання на неї зовнішнього оздоблювального шару, причому друга площадка розташована нижче за першу площадку. 34. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 30-33, яка відрізняється тим, що верхня та нижня стінки корпуса можуть мати елементи для кріплення зовнішньої обшивки стінової конструкції до корпуса. 35. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 25-34, яка відрізняється тим, що окремі чи усі нижні та/або верхні, та/або проміжні сполучні елементи мають клапани із ручним чи електромеханічним приводом. 36. Зовнішня стінова конструкція за будь-яким із попередніх пунктів 25-34, яка відрізняється тим, що окремі чи усі нижні та/або верхні, та/або проміжні сполучні елементи мають клапани із електромеханічним приводом, причому приводи клапанів підключені до автоматичного регулятора, який має вбудовані у стінову конструкцію датчики, які пристосовані для вимірювання вологості та/або наявності конденсату у стіновій конструкції, та пристосований для того, щоб збільшувати інтенсивність вентиляційного потоку при збільшенні вологості стінової конструкції понад встановлений рівень чи виявленні наявності конденсату. 37. Зовнішня стінова конструкція за будь-яким із попередніх пунктів, яка відрізняється тим, що на верхньому та нижньому торцях стінових будівельних елементів виконані відкриті жолобчасті канали, у які виходять торці вертикальних каналів, які входять до системи сполучених між собою каналів, причому у зоні, яка прилегла до жолобчастих каналів, стінові будівельні елементи примикають один до одного чи до інших будівельних конструкцій через ущільнювальні покладки, які виконані у вигляді смуги чи стрічки із еластичного полімерного матеріалу із отворами для забезпечення сполучення між собою прилеглих каналів. 38. Зовнішня стінова конструкція за попереднім пунктом, яка відрізняється тим, що одна або обидві поверхні ущільнювальної покладки покриті шаром клею для забезпечення самоклейкості прокладки до поверхні будівельних елементів. 39. Зовнішня стінова конструкція за п. 36 або 10, яка відрізняється тим, що на верхній та нижній поверхнях перекриття будівлі виконані відкриті жолобчасті канали, у які виходять торці вертикальних каналів, які виконані у перекритті, при цьому стінові будівельні елементи своїми жолобчастими каналами примикають до жолобчастих каналів перекриття. 40. Зовнішня стінова конструкція за попереднім пунктом, яка відрізняється тим, що у перекритті виконані додаткові горизонтальні канали, які сполучають зазначені вертикальні канали із простором за торцем перекриття. Корисна модель відноситься до стінових конструкцій будівель та споруд. Відома зовнішня стінова конструкція, що має тіло, в якому утворені порожнини, які утворюють систему сполучених між собою каналів, причому згадані канали знаходяться з боку зовнішньої поверхні стінової конструкції і пристосовані для проходження по ним вентиляційного потоку, інтенсивність якого достатня для попередження накопичення вологи в стіновій конструкції. Система каналів утворена вертикальними і горизонтальними каналами. Горизонтальні канали розташовані на відстані 1,5-3,0м один від одного. Діаметр каналів виконаний від 20 до 40мм. Відстань від зовнішньої поверхні стінової конструкції до каналів виконана від 20 до 50мм. Тіло стінової конструкції може бути виконано монолітним або збірним із стінових блоків чи із залізобетонних стінових панелей. Тіло стінової конструкції виконане із ізоляційного та несучого елементів, які можуть бути сумісними, тобто виконаними у вигляді одного конструкційно-ізоляційного елемента [1]. Така конструкція має суттєві недоліки. Поперше, точка роси (зона, у якій у зимову пору року конденсується водяний пар, що проникає у стінову конструкцію із внутрішнього приміщення) може бути розташована, як з боку зовнішньої поверхні стінової конструкції, так і ближче до середини або навіть з збоку внутрішньої поверхні стінової конс трукції, залежно від кількості, розташування та фізичних властивостей шарів стінової конструкції [2]. У зазначеному документі не оговорено виконання стінової конструкції так, що точка роси розташована саме з боку зовнішньої поверхні стінової конструкції. Тобто, відома стінова конструкція може бути виконана так, що точка роси буде розташована ближче до середини або навіть з боку внутрішньої поверхні стінової конструкції, і система сполучених між собою каналів, які знаходяться з боку зовнішньої поверхні стінової конструкції, буде малоефективною або взагалі не буде мати жодного суттєвого значення для попередження накопичення вологи в середині конструкції стіни внаслідок конденсації вологи в холодний період року. По-друге, у відомій стіновій конструкції жодним чином не вирішено питання сполучення системи каналів із зовнішнім середовищем для забезпечення проходження по ним потоку зовнішнього повітря та питання, попередження затікання води в систему каналів і розповсюдження цієї води по стіновій конструкції. По-третє, у відомій стіновій конструкції жодним чином не вирішено питання регулювання інтенсивності вентиляційного потоку відповідно до кількості вологи, яку необхідно вивести із стінової конструкції. Технічна задача корисної моделі полягає у тому, щоб створити зовнішню стінову конструкцію, 7 якій не властиві зазначені недоліки відомої стінової конструкції і при цьому усі варіанти якої можуть бути утворені із використанням одних і тих же стінових будівельних елементів. Технічна задача вирішена тим, що у зовнішній стіновій конструкції, що має основний шар, який спроможний нести навантаження, які діють на стінову конструкцію, який складений із стінових будівельних елементів, та в якому утворена система сполучених між собою каналів, які розташовані ближче до першої бічної поверхні ніж до другої бічної поверхні цього шару і пристосовані для проходження по ним вентиляційного потоку, інтенсивність якого достатня для попередження накопичення вологи в стіновій конструкції, та додаткові шари, виконані із теплоізоляційних та/або оздоблювальних матеріалів, причому перша та друга бічні поверхні основного шару утворені в основному відповідно першими та другими бічними поверхнями стінових будівельних елементів, згідно із корисною моделлю стінові будівельні елементи, із яких складений основний шар, виконані з можливістю встановлення у стінову конструкцію у двох положеннях, у першому з яких зовнішня бічна поверхня основного шару утворена першими бічними поверхнями стінових будівельних елементів, а у другому - другими бічними поверхнями цих елементів, причому відповідні фізичні властивості усіх шарів стінової конструкції вибрані так, що зона, у якій найбільш ймовірна конденсація пару у холодну пору року розташована з боку системи сполучених між собою каналів. Причинно-наслідковий зв'язок між зазначеною вище сукупністю суттєвих ознак корисної моделі та зазначеним технічним результатом ясно демонструється описом корисної моделі та кресленнями. У окремих випадках використання корисної моделі зазначений технічний результат посилюється та доповнюється іншими позитивними властивостями запропонованої стінової конструкції тим, що стінові будівельні елементи, із яких складений основний шар, виконані у вигляді збірних панелей. Також тим, що горизонтальні канали виконані тільки під та/або над віконним чи іншим подібним прорізом, а не навпроти нього. Також тим, що вертикальні канали виконані тільки з одного або обох боків віконного прорізу, а не навпроти нього. Також тим, що на першій бічній поверхні стінових будівельних елементів, із яких складений основний шар, при їх формуванні нанесена розмітка, яка показує розташування каналів або розташування середин проміжків між каналами. Також тим, що розмітка виконана у вигляді ліній чи смуг, колір яких інший ніж колір основної частини поверхні, або у вигляді відносно вузьких та не глибоких чи високих западин чи виступів. Також тим, що суміжні горизонтальні або вертикальні канали розташовані на такій відстані один від одного, щоб відстань від будь-якої точки основного шару до поверхні найближчого каналу не перевищувала подвійній відстані від поверхні каналу до другої бічної поверхні цього шару. 50332 8 Також тим, що діаметр вертикальних каналів, які входять до системи сполучених між собою каналів, виконаний від 40 до 60мм. Також тим, що діаметр горизонтальних каналів, які входять до системи сполучених між собою каналів, виконаний від 20 до 60мм. Також тим, що відкриті жолобчасті канали, які виконані на верхньому та нижньому торцях стінових будівельних елементів, виконані напівкруглого профілю діаметром від 40 до 60мм. Також тим, що до першої бічної поверхні основного шару примикає шар, виконаний із теплоізоляційного матеріалу. Також тим, що шар, виконаний із теплоізоляційного матеріалу, розташований з боку внутрішнього простору будівлі. Також тим, що шар, виконаний із теплоізоляційного матеріалу, розташований з боку зовнішнього оточуючого середовища. Також тим, що шар, виконаний із теплоізоляційного матеріалу, закріплений до першої бічної поверхні основного шару за допомогою шару клеючого матеріалу. Також тим, що як теплоізоляційний матеріал використано мінеральну вату, або скловату чи інший подібний волокнистий матеріал. Також тим, що як теплоізоляційний матеріал використано пінополістирол, або пінополіуретан, або піноскло, або пінобетон чи інший подібний спінений полімерний чи мінеральний матеріал. Також тим, що до шару, виконаного із теплоізоляційного матеріалу, примикає без суттєвого повітряного зазору шар, виконаний із оздоблювального матеріалу. Також тим, що шар, виконаний із оздоблювального матеріалу, закріплений до поверхні шару теплоізоляційного матеріалу за допомогою шару клеючого матеріалу. Також тим, що як оздоблювальний матеріал використано штукатурну масу, або керамічну плитку або природний чи штучний камінь. Також тим, що до першої бічної поверхні основного шару примикає шар, який виконаний із оздоблювального матеріалу паропроникність, якого суттєво менша за паропроникність матеріалу основного шару. Також тим, що шар, виконаний із оздоблювального матеріалу, закріплений до першої бічної поверхні основного шару за допомогою шару клеючого матеріалу. Також тим, що як оздоблювальний матеріал використано штукатурну масу, або керамічну плитку або природний чи штучний камінь. Також тим, що як матеріал основного шару використано ніздрюватий бетон, або легкий бетон, або перлітобетон, або керамічний будівельний матеріал типу цегли або важкий бетон. Також тим, що основний шар у, щонайменше, одній зоні, розташованій між суміжними перекриттями будівлі, складений із перших елементів, товщина, яких дорівнює товщині цього шару, а у, щонайменше, одній зоні, розташованій навпроти перекриття будівлі, - із других елементів, товщина, яких дорівнює від 0,2 до 0,6 товщини цього шару. 9 Також тим, що у, щонайменше, у двох зонах, розташованих поблизу чи навпроти самого нижнього та самого верхнього перекриття будівлі, у стінову конструкцію вмонтовано відповідно нижні та верхні сполучні елементи, які пристосовані для сполучення системи сполучених між собою каналів із зовнішнім середовищем. Також тим, що у, щонайменше, у одній зоні, розташованій поблизу чи навпроти проміжного перекриття будівлі, яке не є самим верхнім чи самим нижнім, у стінову конструкцію вмонтовано проміжні сполучні елементи, які пристосовані для сполучення системи сполучених між собою каналів із зовнішнім середовищем. Також тим, що зони, у яких у стінову конструкцію вмонтовано сполучні елементи, які пристосовані для сполучення системи сполучених між собою каналів із зовнішнім середовищем, розташовані на відстані одна від одної, яка дорівнює сумарній висоті від трьох до десяти поверхів будівлі. Також тим, що сполучні елементи можуть бути встановлені у горизонтальному напрямку дискретно на відстані один від одного з утворенням горизонтального ряду або безперервно щільно один до одного з утворенням суцільного горизонтального поясу. Також тим, що зовнішня бічна поверхня основного шару виступає за торець перекриття будівлі і в утворений виступаючими частинами стінових будівельних елементів паз вбудовані сполучні елементи. Також тим, що сполучний елемент має порожнистий корпус, який виконаний із тонколистового оцинкованого металу чи іншого негорючого матеріалу, або із полімерного матеріалу або полімерного матеріалу із неорганічним наповнювачем, який практично не горить, при цьому зазначений корпус має першу частину, яка виступає назовні стінової конструкції і у нижній стінці цієї частини є отвір чи система отворів, які сполучають внутрішній простір корпусу із навколишнім зовнішнім середовищем, та має другу частину, яка розташована всередині стінової конструкції і закріплена до основного шару та/або до торця перекриття будівлі, з боку внутрішнього торця другої частини внутрішній простір корпуса сполучений із системою сполучених між собою каналів. Також тим, що частина стінки корпусу у зоні переходу від верхньої стінки до зовнішньої бічної стінки корпусу виконана похилою, а внизу зовні системи отворів є виступ. Також тим, що в середині внутрішнього простору другої частини корпусу встановлений елемент волокнистого заповнення, яке розміщено між решітками чи сітчастими елементами. Також тим, що верхня стінка другої частини корпуса має першу площадку для обпирання на неї шару теплоізоляції, та - другу площадку для обпирання на неї зовнішнього оздоблювального шару, причому друга площадка розташована нижче за першу площадку. Також тим, що верхня та нижня стінки корпуса можуть мати елементи для кріплення зовнішньої обшивки стінової конструкції до корпуса. 50332 10 Також тим, що окремі чи усі нижні, та/або верхні та/або проміжні сполучні елементи мають клапани із ручним чи електромеханічним приводом. Також тим, що окремі чи усі нижні, та/або верхні та/або проміжні сполучні елементи мають клапани із електромеханічним приводом, причому приводи клапанів підключені до автоматичного регулятора, який має вбудовані у стінову конструкцію датчики, які пристосовані для вимірювання вологості та/або наявності конденсату у стіновій конструкції, та пристосований для того, щоб збільшувати інтенсивність вентиляційного потоку при збільшенні вологості стінової конструкції понад встановлений рівень чи виявленні наявності конденсату. Також тим, що на верхньому та нижньому торцях стінових будівельних елементів виконані відкриті - у які виходять торці вертикальних каналів, які входять до системи сполучених між собою каналів, причому, у зоні, яка прилегла до жолобчастих каналів стінові будівельні елементи примикають один до одного чи до інших будівельних конструкцій через ущільнювальні покладки, які виконані у вигляді смуги чи стрічки із еластичного полімерного матеріалу із отворами для забезпечення сполучення між собою прилеглих каналів. Також тим, що одна або обидві поверхні ущільнювальної покладки покриті шаром клею для забезпечення самоклейкості прокладки до поверхні будівельних елементів. Також тим, що на верхній та нижній поверхнях перекриття будівлі виконані відкриті жолобчасті канали, у які виходять торці вертикальних каналів, які виконані у перекритті, при цьому стінові будівельні елементи своїми жолобчастими каналами примикають до жолобчастих каналів перекриття. Також тим, що у перекритті виконані додаткові горизонтальні канали, які сполучають зазначені вертикальні канали із простором за торцем перекриття. Корисна модель пояснена кресленнями, на яких на Фіг.1 представлено перший варіант виконання зовнішньої стінової конструкції із зовнішнім шаром теплоізоляції, розріз; на Фіг.2 - стіновий будівельний елемент; на Фіг.3 - перший варіант вузла примикання до міжповерхового перекриття першого варіанта стінової конструкції за Фіг.1; на Фіг.4 - другий варіант вузла примикання до міжповерхового перекриття першого варіанта стінової конструкції за Фіг.1; на Фіг.5 - третій варіант вузла примикання до міжповерхового перекриття другого варіанта стінової конструкції із внутрішнім шаром теплоізоляції; на Фіг.6 - четвертий варіант вузла примикання до міжповерхового перекриття другого варіанта стінової конструкції із внутрішнім шаром теплоізоляції. Зовнішня стінова конструкція (Фіг.1) має основний шар 1, який спроможний нести навантаження, які діють на стінову конструкцію. Цей шар 1 забезпечує стіновій конструкції здатність бути несучою чи самонесучою, щонайменше у межах одного поверху будівлі. Основний шар 1 складений із стінових будівельних елементів, наприклад, збірних панелей 2 (Фіг.2) чи стінових блоків. У основному шарі утворена система 3 сполучених між 11 собою каналів (4, 5), які розташовані ближче до першої бічної поверхні 6 ніж до другої бічної поверхні 7 цього шару 2 і пристосовані для проходження по ним вентиляційного потоку, інтенсивність якого достатня для попередження накопичення вологи в стіновій конструкції. Стінова конструкція має додаткові шари, виконані із теплоізоляційних (8, 9) та/або оздоблювальних (10, 11) матеріалів. Стінові будівельні елементи, наприклад, збірні панелі 2, із яких складений основний шар 1, виконані з можливістю встановлення у стінову конструкцію у двох положеннях. У першому з цих положень (Фіг.1, 3, 4) зовнішня бічна поверхня основного шару 1, вона-ж перша бічна поверхня 6, утворена першими бічними поверхнями 12 стінових будівельних елементів (панелей 2), а у другому (Фіг.5, 6) - зовнішня бічна поверхня основного шару 1, вона-ж друга бічна поверхня 7, утворена другими бічними поверхнями 13 цих елементів 2. Іншими словами стінові будівельні елементи (панелі 2) своїми першими бічними поверхнями 12, поблизу яких розташована система 3 каналів, можуть бути обернені у бік зовнішнього середовища 14 або у бік внутрішнього простору 15 будівлі. При цьому, відповідні фізичні властивості усіх шарів стінової конструкції мають бути вибрані так, що зона, у якій найбільш ймовірна конденсація пару у холодну пору року розташована з боку системи 3 сполучених між собою каналів. У збірній панелі 2 горизонтальні канали 5 можуть бути виконані тільки під та/або над віконним чи іншим подібним прорізом, а не навпроти нього. Вертикальні канали 4 можуть бути виконані тільки з одного або обох боків віконного прорізу, а не навпроти нього (проріз на фіг. 2 не показаний). Для спрощення орієнтування отворів під дюбелі, якими кріплять шар теплоізоляції 8, 9 до основного шару 1, так щоб ці отвори не попадали навпроти каналів 4, 5, 39 на першій бічній поверхні 12 стінових будівельних елементів (панелей 2 чи блоків 38) при їх формуванні нанесена розмітка, яка показує розташування каналів 4, 5, 39 або розташування середин проміжків між каналами. Ця розмітка може бути виконана у вигляді ліній (смуг), колір яких інший ніж колір основної частини поверхні 12, або у вигляді відносно вузьких та не глибоких чи високих западин чи виступів. Суміжні горизонтальні 4 та вертикальні 5, 39 канали розташовані на такій відстані один від одного, щоб відстань від будь-якої точки основного шару 1 до поверхні найближчого каналу 4, 5, 39 не перевищувала подвійній відстані від поверхні каналу 4, 5, 39 до другої бічної поверхні 7 (13). Відстань від першої поверхні 6 (12) до поверхні каналів виконана від 20 до 50мм. Діаметр вертикальних каналів 4, 39 виконаний від 40 до 60мм, а діаметр горизонтальних каналів 5 виконаний від 20 до 60мм. Відкриті жолобчасті канали 40, які виконані на верхньому та нижньому торцях стінових будівельних елементів (панелей 2 чи блоків 38), виконані напівкруглого профілю діаметром від 40 до 60мм. У першому варіанті виконання зовнішньої стінової конструкції (Фіг.1, 3) умова стосовно того, що зона, у якій найбільш ймовірна конденсація пару у 50332 12 холодну пору року розташована з боку системи 3 сполучених між собою каналів, дотримана тим, що шар теплоізоляції 8 примикає до першої бічної поверхні 6 основного шару 1 і розташований із зовнішнього боку основного шару 1, тобто із боку зовнішнього середовища 14. За умови достатньо товстого шару теплоізоляції 8 зона конденсації (т.з. точка роси) розташована у шарі теплоізоляції, а при меншій товщині шару теплоізоляції 8 зона конденсації може бути повністю або частково розташована у межах основного шару 1 поблизу його першої бічної поверхні 6 і відповідно поблизу системи 3 каналів. За умови застосування зовнішнього шару теплоізоляції 8 теплоізоляційні властивості матеріалу основного шару 1 не є критичними і, як матеріал основного шару може бути використано будь-який будівельний матеріал (наприклад, ніздрюватий бетон, або легкий бетон, або перлітобетон, або керамічний будівельний матеріал типу цегли або важкий бетон) Якщо основний шар виконаний достатньо товстим із матеріалу із достатньо високими теплоізоляційними властивостями (наприклад, ніздрюватий бетон, або легкий бетон, або перлітобетон, або керамічний будівельний матеріал типу порожнистої цегли), то шар теплоізоляції 8 може бути відсутнім і до першої бічної поверхні 6 основного шару 1 примикає шар 10, який виконаний із оздоблювального матеріалу. При цьому паропроникність зовнішнього оздоблювального шару 10 має бути суттєво менша за паропроникність матеріалу основного шару. Наприклад, основний шар 1 може бути виконаний із ніздрюватого бетону, який має досить високу паропроникність, а зовнішній оздоблювальний шар 10 може бути виконаний із керамічної плитки або натурального чи штучного каменю, які наклеєні на зовнішню поверхню основного шару із використанням відомих клеючих сумішей. Для утворення зовнішнього оздоблювального шару 10 можливо використати також полімерні штукатурки (наприклад, акрилові). Із рівня техніки відомо, що такий вибір матеріалів для відповідних шарів 1, 10 зовнішньої стінової конструкції є дуже невдалим, з погляду великого накопичення вологи у стіні внаслідок конденсації пари у основному шарі 1 ближче до його зовнішньої (першої) поверхні 6. На відміну від цього відповідно до корисної моделі така стінова конструкція захищена від прояву негативного фактора, тобто конденсації пари у основному шарі 1, при цьому позитивні фактори можуть проявитись повною мірою, а саме: одночасно із перевагами малої об'ємної ваги та високих теплоізоляційних властивостей ніздрюватого бетону основного шару 1, зовнішній оздоблювальний шар 10 ефективно захищає основний шар 1 від негативного впливу погодних факторів (зокрема, вітру, дощу, сонячного випромінювання), є довговічним та має привабливий вигляд. На Фіг.1 показано, що, щонайменше, у двох зонах, розташованих навпроти самого нижнього 16 та самого верхнього 17 перекриття будівлі, у стінову конструкцію вмонтовано нижні 18 та верхні 19 сполучні елементи, які пристосовані для сполу 13 чення системи 3 сполучених між собою каналів із зовнішнім середовищем 14. Цілком очевидно, що сполучні елементи 18, 19 можуть бути виконані по іншому ніж це показано на Фіг.1 і розташовані не навпроти, а поблизу самого нижнього 16 та самого верхнього 17 перекриття будівлі (на кресленнях не показано). Наприклад, сполучні елементи 18, 19 можуть бути виконані у вигляді стінових блоків, при цьому нижні сполучні елементи 18 встановлені безпосередньо на самому нижньому перекритті 16, а верхні сполучні елементи 18 встановлені на чи у стінових будівельних елементах (панелях 2) безпосередньо під самим верхнім перекриттям 17. По іншому сполучні елементи 18, 19 можуть бути виконані у вигляді відповідно нижніх та верхніх частин панелей 2. Сполучні елементи 18, 19 можуть бути встановлені у горизонтальному напрямку дискретно на відстані один від одного з утворенням горизонтального ряду або безперервно щільно один до одного з утворенням суцільного горизонтального поясу. Додатково (Фіг.3, 6) щонайменше, у одній зоні, розташованій поблизу чи навпроти проміжного перекриття 20 будівлі, яке не є самим верхнім перекриттям 17 чи самим нижнім перекриттям 16, у стінову конструкцію вмонтовано проміжні сполучні елементи 21, які пристосовані для сполучення системи 3 каналів із зовнішнім середовищем 14. Проміжні сполучні елементи 20 встановлені аналогічно нижнім 18 та верхнім 19 сполучним елементам горизонтальними рядами чи поясами. Кількість цих рядів чи поясів та відповідно відстань між ними залежить, зокрема, від кількості поверхів будівлі, діаметру вертикальних каналів 4, кількості вологи, яку необхідно вивести із стінової конструкції. Проміжні сполучні елементи необхідно розміщувати таким, чином щоб забезпечити приблизно одинакові умови для відведення необхідної кількості вологи уздовж усієї висоти стінової конструкції при мінімальному вентиляційному потоці повітря у системі 3 каналів і відповідно мінімальних втратах тепла із цим потоком. Наприклад, у багатоповерхових будівлях ряди чи пояси сполучних елементів 18, 19, 20 варто розташовувати із кроком від трьох до десяти поверхів. За Фіг.1, 3 сполучні елементи 18, 19 та 21 виконані ідентично один одному, а тому далі буде описана конструкція нижнього елемента 18. Сполучний елемент 18 має порожнистий корпус 22, який може бути виконаний із тонколистового оцинкованого металу чи іншого негорючого матеріалу. Корпус 22 може бути виконаний із пластмаси чи іншого полімерного матеріалу, наприклад, із неорганічним наповнювачем, який практично не горить. Корпус 22 має першу частину 23, яка виступає назовні стінової конструкції і у нижній стінці 24 цієї частини є отвір чи система отворів 25, які сполучають внутрішній простір корпусу 22 із навколишнім зовнішнім середовищем. Отвір чи система отворів 25 розташована так, що затікання води чи попадання снігу у зимову пору року всередину корпуса 22 практично виключено. Для цього частина стінки у зоні переходу від верхньої стінки 34 50332 14 до зовнішньої (права на Фіг.1, 3) бічної стінки 26 корпусу 23 виконана похилою, а внизу зовні системи отворів 24 є виступ 27. Друга частина 28 корпусу 23 розташована всередині стінової конструкції і закріплена до основного шару 1 та/або до торця перекриття 16. Для цього на внутрішньому (лівому) торці другої частини 28 корпуса 22 виконаний чи закріплений кронштейн 29, який прикріплений до торця перекриття 16. З боку внутрішнього (лівого) торця другої частини 28 внутрішній простір корпуса 22 сполучений із системою 3 каналів 4, 5. В середині внутрішнього простору другої частини 28 може бути встановлений елемент волокнистого заповнення 30, яке розміщено між решітками чи сітчастими елементами 31. Змінюючи щільність цього волокнистого заповнення 30 або видаляючи його взагалі можна регулювати інтенсивність вентиляційного потоку, позначеного стрілками 32, 33. Верхня стінка 34 другої частини 28 корпуса 22 має першу площадку 35 для обпирання на неї шару теплоізоляції 8, та - другу площадку 36 для обпирання на неї зовнішнього оздоблювального шару 10, причому друга площадка 36 розташована нижче за першу площадку 35. Якщо зовнішній оздоблювальний шар 10 виконаний у вигляді обшивки із сайдингу чи іншого подібного матеріалу то верхня 34 та нижня 24 стінки корпуса 22 можуть мати елементи для кріплення зовнішньої обшивки до корпуса 22. Для регулювання інтенсивності вентиляційного потоку 30, 31 окремі чи усі нижні 18, верхні 19 та проміжні 21 сполучні елементи можуть мати клапани із ручним чи електромеханічним приводом (на кресленнях не показано). В останньому випадку електромеханічні приводи підключені до автоматичного регулятора, який має вбудовані у стінову конструкцію датчики, які пристосовані для вимірювання вологості та/або наявності конденсату у стіновій конструкції, та пристосований для того, щоб збільшувати інтенсивність вентиляційного потоку при збільшенні вологості стінової конструкції понад встановлений рівень чи виявленні наявності конденсату. У будівлі із несучим каркасом перші стінові будівельні елементи, наприклад, збірні панелі 2, із яких складений основний шар 1 у зонах, розташованих між суміжними перекриттями будівлі, установлені через шар будівельного розчину 37 на перекриття 16, 17, 20 будівлі, однак частина панелей 2, в якій виконана система 3 отворів 4, 5 виступає за межі перекриттів 16, 17, 20. У зонах, які розташовані навпроти проміжних перекриттів 20 будівлі, основний шар 1 може бути складений із других стінових елементів, наприклад, стінових блоків 38, товщина яких дорівнює від 0,2 до 0,6 товщини цього шару 1 і відповідно товщини збірних панелей 2. У цих стінових блоках 38 виконана система вертикальних каналів 39, за допомогою яких сполучені між собою канали 4, 5 панелей 2 у єдину систему 3 каналів. Для полегшення сполучення каналів суміжних будівельних елементів (2, 38) на нижніх та верхніх торцях цих елементів виконані відкриті жолобчасті канали 40, у які виходять торці вертикальних каналів 4, 39. У зоні, яка прилегла до цих жолобчастих каналів 40 будіве 15 льні елементи 2, 38 обпираються один на одного через ущільнювальні покладки 41, які виконані, наприклад, у вигляді смуги (стрічки) із еластичного полімерного матеріалу (пінополіуретану, пористої гуми тощо) із отворами 42 для забезпечення сполучення між собою каналів 40, 4, 39. Одна або обидві поверхні ущільнювальної покладки 41 можуть бути покриті шаром клею для забезпечення самоклейкості прокладки до поверхні будівельних елементів. У другому варіанті виконання зовнішньої стінової конструкції (Фіг.5, 6) умова стосовно того, що зона, у якій найбільш ймовірна конденсація пару у холодну пору року розташована з боку системи 3 сполучених між собою каналів, також дотримана. При цьому шар теплоізоляції 9 також примикає до першої бічної поверхні 6 основного шару 1, однак вони розташовані із внутрішнього боку основного шару 1, тобто із боку внутрішнього простору 15 будівлі. У будівлі із несучим каркасом збірні панелі 2, із яких складений основний шар 1, у зонах, розташованих між суміжними перекриттями будівлі, установлені через шар будівельного розчину 37 на перекриття 16, 17, 20 будівлі, однак частина панелей 2, в якій виконана система 3 отворів 4, 5 може обпиратись на проміжне перекриття 20, а також в окремих випадках примикати до нижнього 16 та верхнього 17 перекриттів, через ущільнювальні покладки 41. При цьому, на верхній та нижній поверхнях проміжного перекриття 20 виконані відкриті жолобчасті канали 40, у які виходять торці вертикальних каналів 39, які виконані у перекритті (Фіг.5). У іншому виконанні за Фіг.6 у проміжному перекритті 20 виконані додаткові горизонтальні канали 43, які сполучають вертикальні канали 39 із простором за торцем 44 перекриття. При цьому, зовнішні поверхні 13 панелей 2 можуть дещо виступати за торець 44 і в утворений виступаючими частинами торців панелей 2 паз вбудовані проміжні сполучні елементи 45, які подібні до проміжних сполучних елементів 21 чи сполучних елементів 18, 19, за винятком того, що верхня стінка 34 другої частини 28 корпуса 22 не має площадки 35 для обпирання на неї шару теплоізоляції 8. Відповідно друга частина 28 корпуса 22 може мати менший габарит по горизонталі. Виготовлення стінових будівельних елементів (панелей 2 чи блоків 38) та спорудження стінової конструкції не вимагають додаткових пояснень, оскільки очевидні для фахівців, виходячи із описаної вище будови цих будівельних елементів та стінової конструкції, а також виходячи із відомих будівельних технологій. Особливості функціонування вентильованої стінової конструкції полягає в тому, що по системі 3 сполучених каналів 4, 5, 39, 40, 43 та внутрішнім порожнинам, утвореним сполучними елементами 18, 19, 21, 45 тече вентиляційний потік повітря, яке 50332 16 всмоктується у систему 3 із зовнішнього середовища через нижні сполучні елементи 18 і виходить із системи 3 через верхні сполучні елементи 19. Рух повітря через систему 3 може здійснюватись під впливом природного перепаду тиску (тяги) подібно тому як це відбувається у димових трубах за рахунок різниці щільності повітря в системі 3 та назовні. Певна частина зовнішнього повітря (позначено стрілкою 46 на Фіг.3, 6) може надходити у систему 3 через проміжні сполучні елементи 21, 45 додаючись до потоку повітря, яке надійшло в систему через нижні сполучні елементи 18. У висотних будівлях система 3 може бути розділена на декілька повністю чи частково незалежних підсистем. При цьому одні проміжні елементи 21, 45 можуть бути пристосовані для всмоктування повітря в систему (тобто функціонувати як нижні сполучні елементи 18), а інші для виходу повітря із системи. Завдяки наявності проміжних сполучних елементів можна забезпечити вирівнювання умов видалення вологи із стінової конструкції по її висоті при мінімальній кількості повітря, що дозволяє мінімізувати втрати тепла із вентиляційним потоком. В іншому виконанні вентиляційний потік може спричинятись за допомогою вентиляторів. Також можуть застосовуватись теплообмінники для підігріву зовнішнього повітря, яке всмоктується в систему 3 із зовнішнього середовища, повітрям, яке виходить із системи 3, або іншим теплом, яке може бути утилізоване таким чином, наприклад, теплом стічних чи підземних вод. Інтенсивність вентиляційного потоку може регулюватись різними засобами і методами. Поперше, підбором необхідної щільності волокнистого заповнення 30, клапанами із ручним чи електромеханічним приводом, регулюванням вентиляторів тощо. За наявності автоматичного регулятора, який має вбудовані у стінову конструкцію датчики, які пристосовані для вимірювання вологості та/або наявності конденсату у стіновій конструкції, та клапанів із електромеханічним приводом чи вентиляторів регулювання інтенсивності вентиляційного потоку може здійснюватись автоматично. Цей опис дає фахівцю достатньо повні та зрозумілі відомості для реалізації корисної моделі у всьому обсязі правової охорони, який визначений формулою корисної моделі. Опис дає повне уявлення про переваги того, чи іншого розкритого у ньому варіанта виконання зовнішньої стінової конструкції, а також уявлення про можливі інші варіанти втілення корисної моделі. Джерела інформації: 1. Деклараційний патент України на винахід №58412 А, 15.07.2003. 2. Е. Шильд, Х.-Ф. Кассельман, Г. Дамен, Р. Поленц. Строительная физика. Пер. с нем. В.Г. Бердычевского; Под ред. Э.Л. Дешко. -М.: Стройиздат, 1982. С.36, 38, 45. 17 50332 18 19 Комп’ютерна верстка А. Рябко 50332 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
