Універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині

Є ще 2 сторінки.

Дивитися все сторінки або завантажити PDF файл.

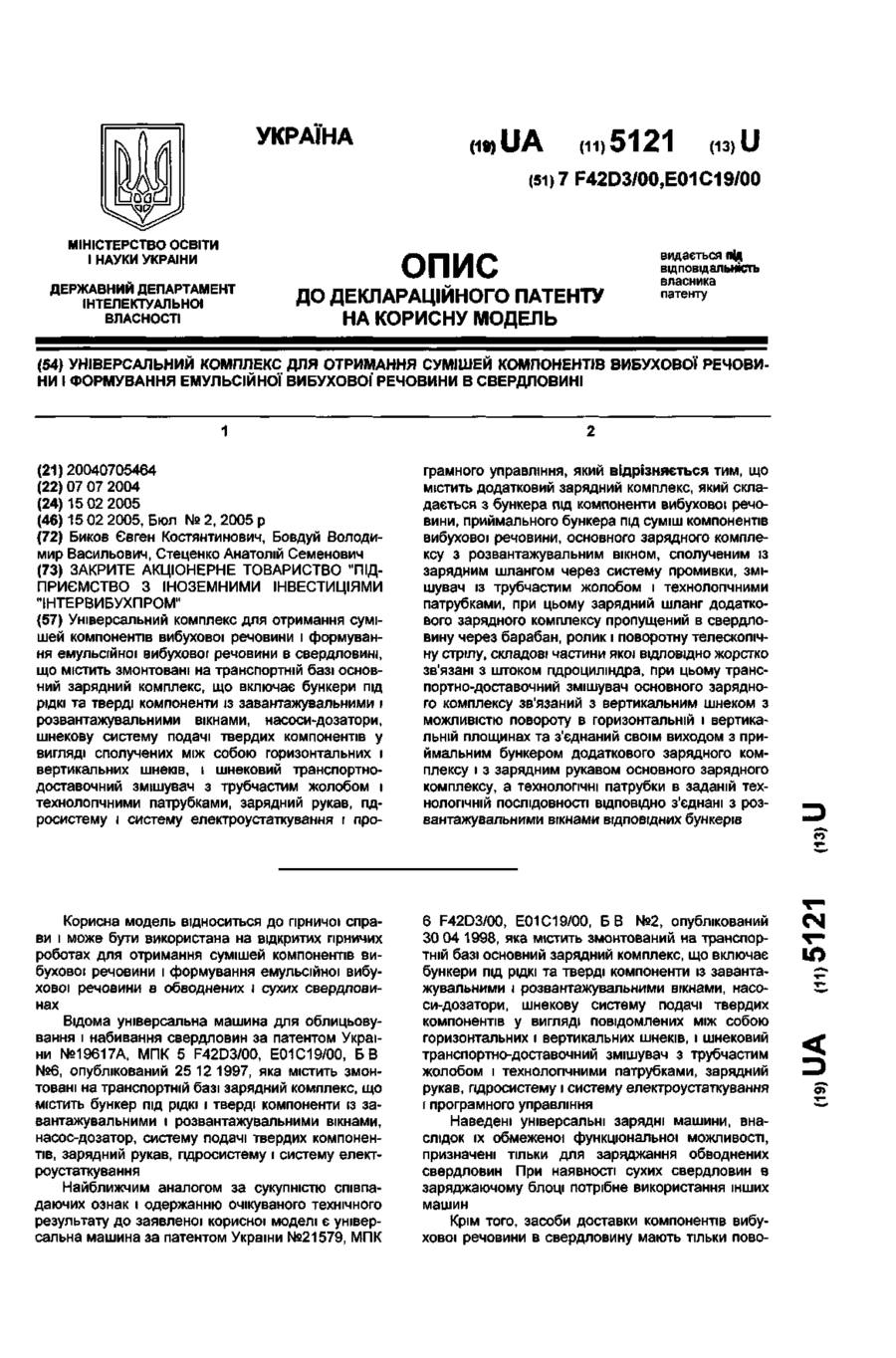

Формула / Реферат

Універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині, що містить змонтовані на транспортній базі основний зарядний комплекс, що включає бункери під рідкі та тверді компоненти із завантажувальними і розвантажувальними вікнами, насоси-дозатори, шнекову систему подачі твердих компонентів у вигляді сполучених між собою горизонтальних і вертикальних шнеків, і шнековий транспортно-доставочний змішувач з трубчастим жолобом і технологічними патрубками, зарядний рукав, гідросистему і систему електроустаткування і програмного управління, який відрізняється тим, що містить додатковий зарядний комплекс, який складається з бункера під компоненти вибухової речовини, приймального бункера під суміш компонентів вибухової речовини, основного зарядного комплексу з розвантажувальним вікном, сполученим із зарядним шлангом через систему промивки, змішувач із трубчастим жолобом і технологічними патрубками, при цьому зарядний шланг додаткового зарядного комплексу пропущений в свердловину через барабан, ролик і поворотну телескопічну стрілу, складові частини якої відповідно жорстко зв'язані з штоком гідроциліндра, при цьому транспортно-доставочний змішувач основного зарядного комплексу зв'язаний з вертикальним шнеком з можливістю повороту в горизонтальній і вертикальній площинах та з'єднаний своїм виходом з приймальним бункером додаткового зарядного комплексу і з зарядним рукавом основного зарядного комплексу, а технологічні патрубки в заданій технологічній послідовності відповідно з'єднані з розвантажувальними вікнами відповідних бункерів.

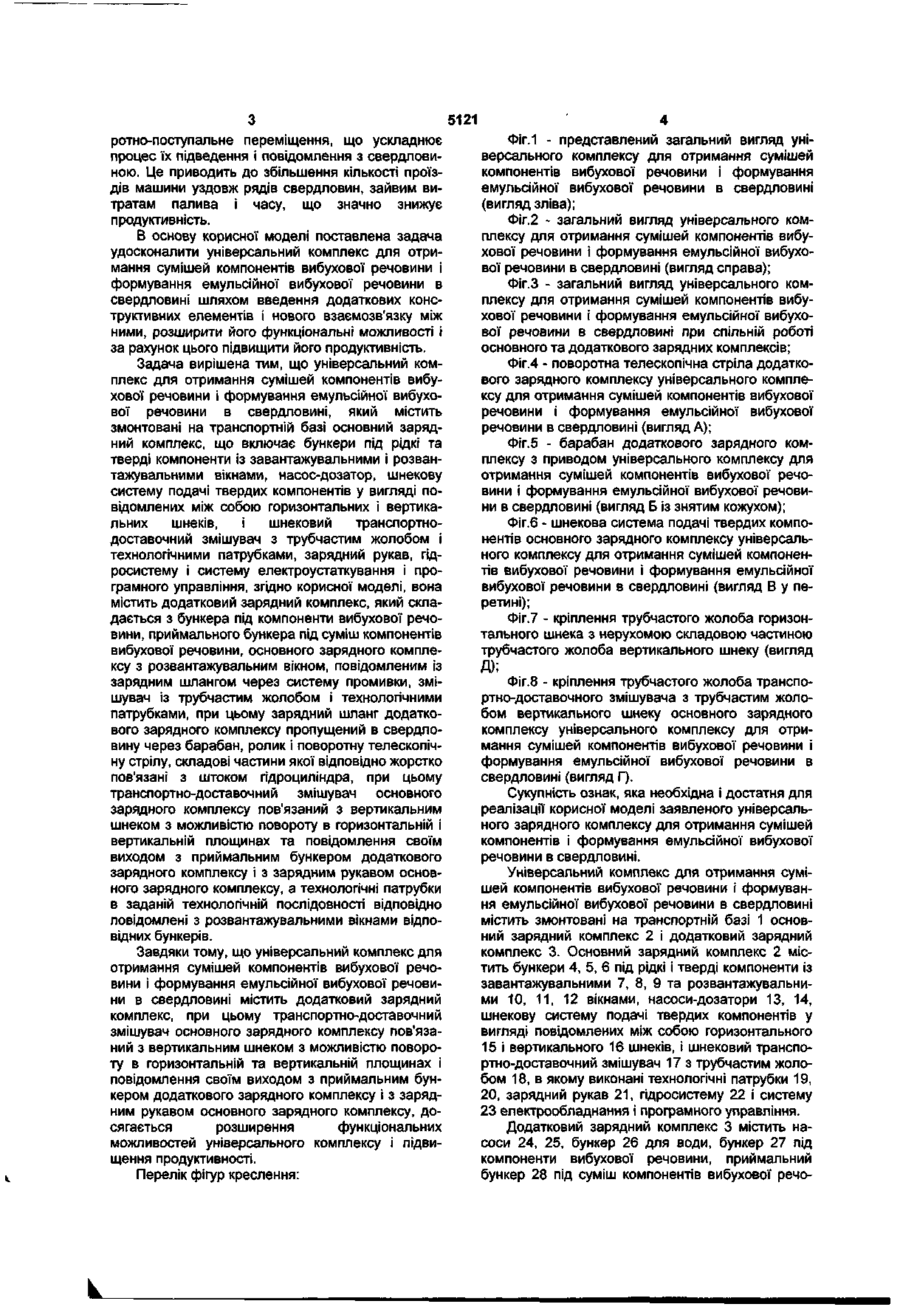

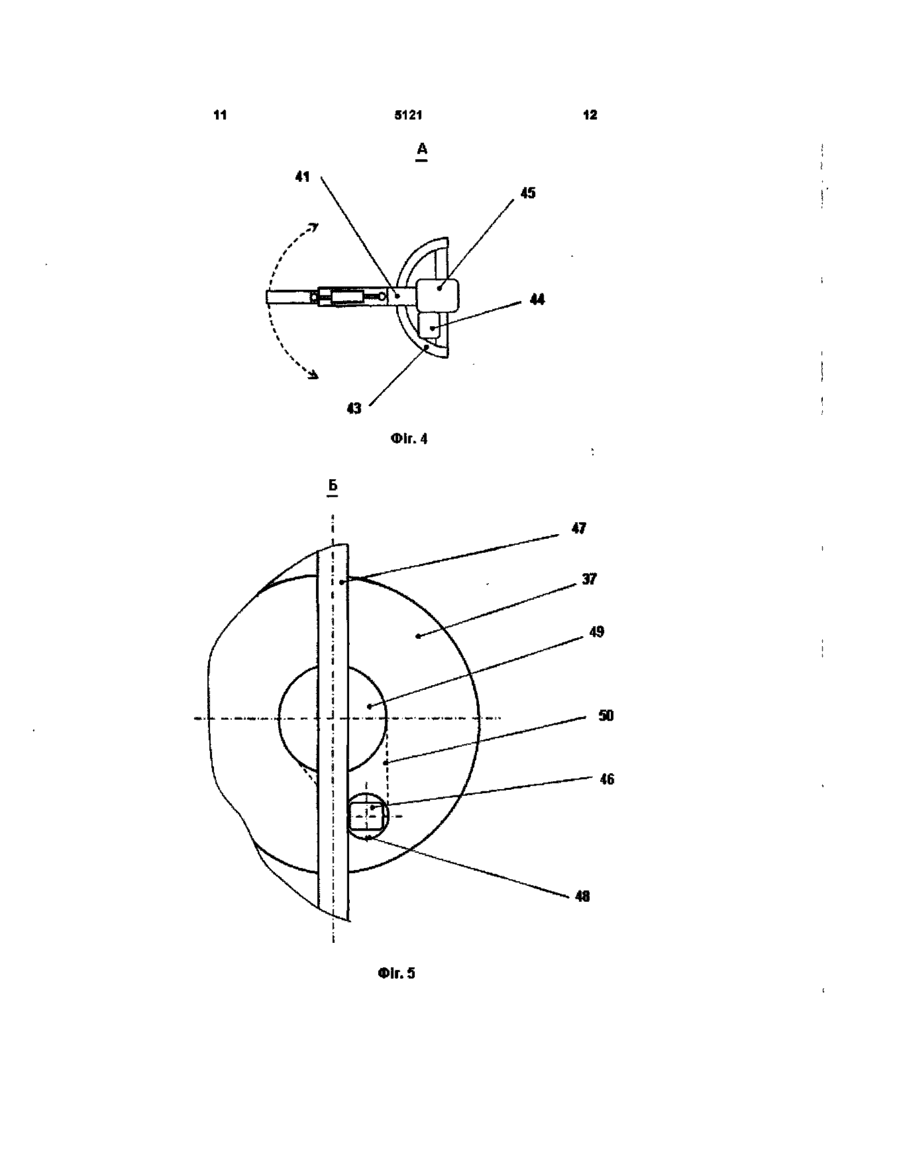

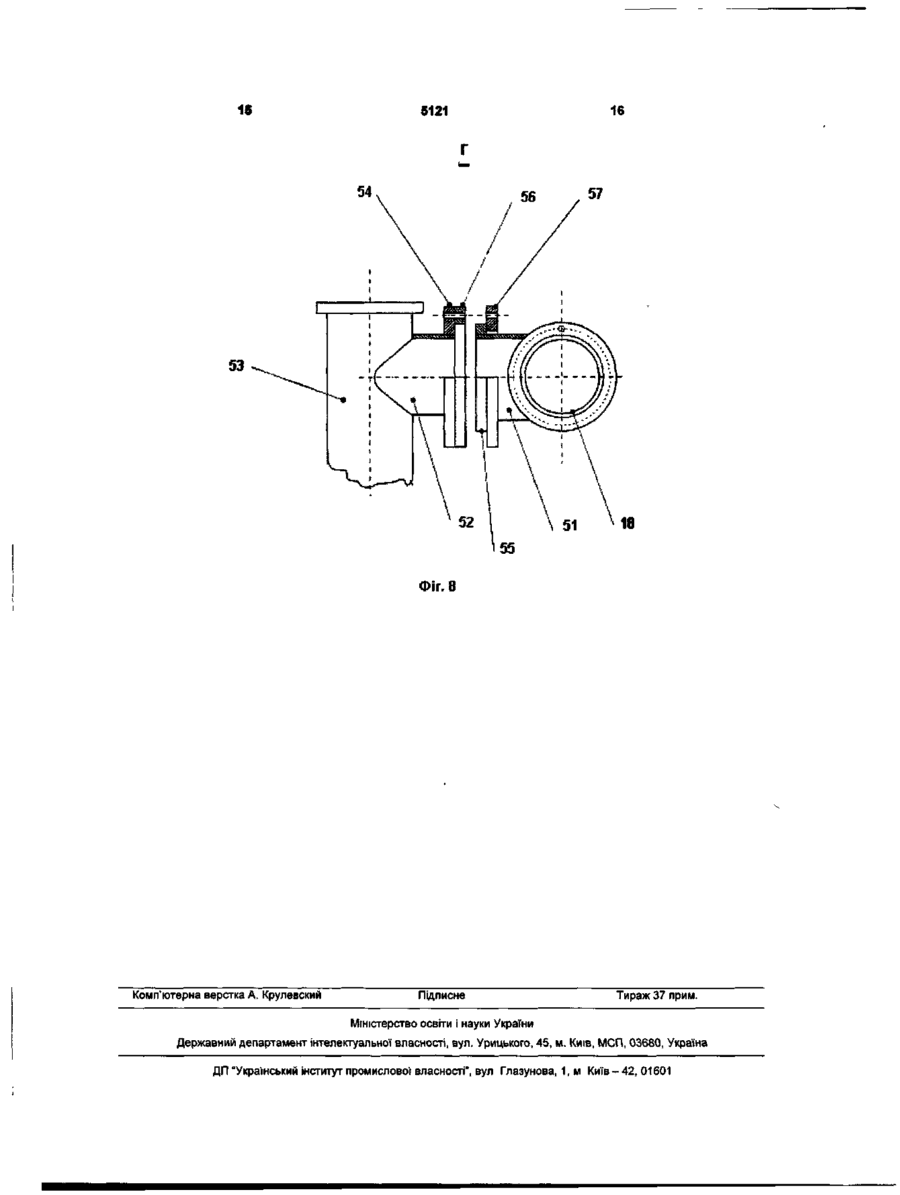

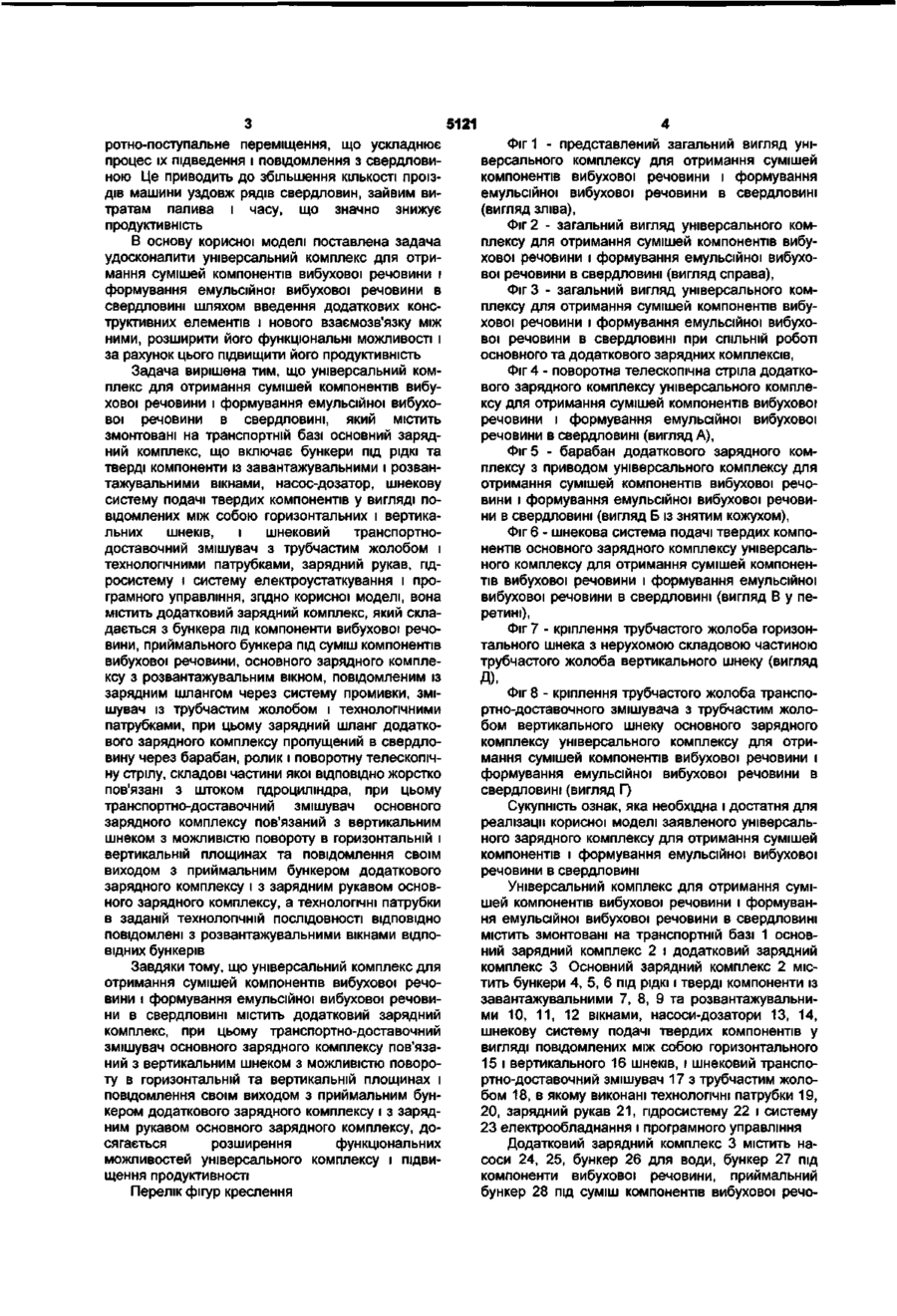

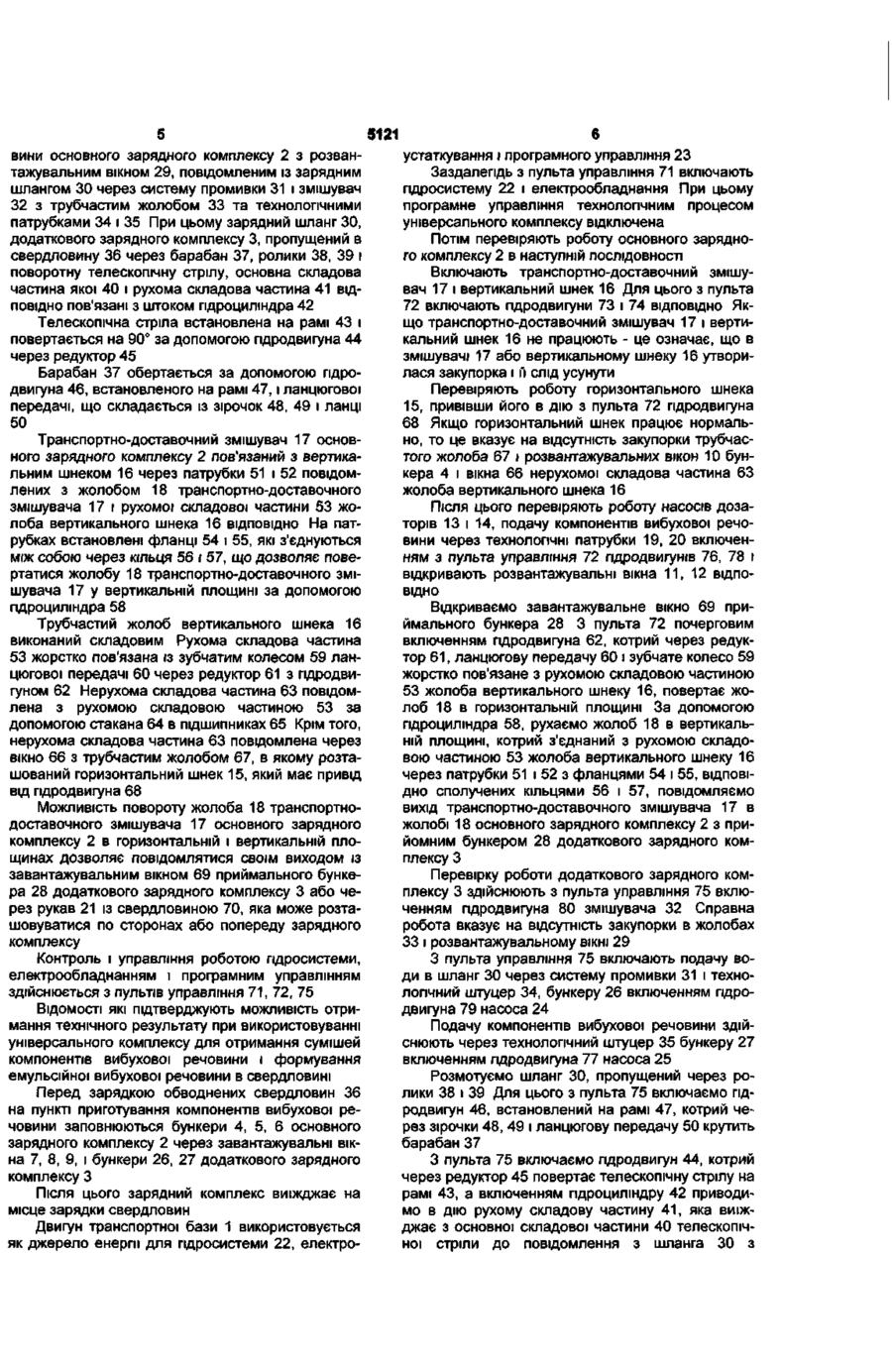

Текст

Універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині, що містить змонтовані на транспортній базі основний зарядний комплекс, що включає бункери під рідкі та тверді компоненти із завантажувальними і розвантажувальними вікнами, насоси-дозатори, шнекову систему подачі твердих компонентів у вигляді сполучених між собою горизонтальних і вертикальних шнеків, і шнековий транспортнодоставочний змішувач з трубчастим жолобом і технологічними патрубками, зарядний рукав, гідросистему і систему електроустаткування і про грамного управління, який відрізняється тим, що містить додатковий зарядний комплекс, який складається з бункера під компоненти вибухової речовини, приймального бункера під суміш компонентів вибухової речовини, основного зарядного комплексу з розвантажувальним вікном, сполученим із зарядним шлангом через систему промивки, змішувач із трубчастим жолобом і технологічними патрубками, при цьому зарядний шланг додаткового зарядного комплексу пропущений в свердловину через барабан, ролик і поворотну телескопічну стрілу, складові частини якої відповідно жорстко зв'язані з штоком гідроциліндра, при цьому транспортно-доставочний змішувач основного зарядного комплексу зв'язаний з вертикальним шнеком з можливістю повороту в горизонтальній і вертикальній площинах та з'єднаний своїм виходом з приймальним бункером додаткового зарядного комплексу і з зарядним рукавом основного зарядного комплексу, а технологічні патрубки в заданій технологічній послідовності відповідно з'єднані з розвантажувальними вікнами відповідних бункерів. Корисна модель відноситься до гірничої справи і може бути використана на відкритих гірничих роботах для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в обводнених і сухих свердловинах. Відома універсальна машина для облицьовування і набивання свердловин за патентом України №19617А, МПК 5 F42D3/00, Е01С19/00, Б.В. №6, опублікований 25.12.1997, яка містить змонтовані на транспортній базі зарядний комплекс, що містить бункер під рідкі і тверді компоненти із завантажувальними і розвантажувальними вікнами, насос-дозатор, систему подачі твердих компонентів, зарядний рукав, гідросистему і систему електроустаткування. Найближчим аналогом за сукупністю співпадаючих ознак і одержанню очікуваного технічного результату до заявленої корисної моделі є універсальна машина за патентом України №21579, МПК 6 F42D3/00, Е01С19/00, Б.В. №2, опублікований 30.04.1998, яка містить змонтований на транспортній базі основний зарядний комплекс, що включає бункери під рідкі та тверді компоненти із завантажувальними і розвантажувальними вікнами, насоси-дозатори, шнекову систему подачі твердих компонентів у вигляді повідомлених між собою горизонтальних і вертикальних шнеків, і шнековий транспортно-доставочний змішувач з трубчастим жолобом і технологічними патрубками, зарядний рукав, гідросистему і систему електроустаткування і програмного управління. Наведені універсальні зарядні машини, внаслідок їх обмеженої функціональної можливості, призначені тільки для заряджання обводнених свердловин. При наявності сухих свердловин в заряджаючому блоці потрібне використання інших машин. Крім того, засоби доставки компонентів вибухової речовини в свердловину мають тільки пово CM ю 5121 ротно-поступальне переміщення, що ускладнює процес їх підведення і повідомлення з свердловиною. Це приводить до збільшення кількості проїздів машини уздовж рядів свердловин, зайвим витратам палива і часу, що значно знижує продуктивність. В основу корисної моделі поставлена задача удосконалити універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині шляхом введення додаткових конструктивних елементів і нового взаємозв'язку між ними, розширити його функціональні можливості і за рахунок цього підвищити його продуктивність. Задача вирішена тим, що універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині, який містить змонтовані на транспортній базі основний зарядний комплекс, що включає бункери під рідкі та тверді компоненти із завантажувальними і розвантажувальними вікнами, насос-дозатор, шнекову систему подачі твердих компонентів у вигляді повідомлених між собою горизонтальних і вертикальних шнеків, і шнековий транспортнодоставочний змішувач з трубчастим жолобом і технологічними патрубками, зарядний рукав, гідросистему і систему електроустаткування і програмного управління, згідно корисної моделі, вона містить додатковий зарядний комплекс, який складається з бункера під компоненти вибухової речовини, приймального бункера під суміш компонентів вибухової речовини, основного зарядного комплексу з розвантажувальним вікном, повідомленим із зарядним шлангом через систему промивки, змішувач із трубчастим жолобом і технологічними патрубками, при цьому зарядний шланг додаткового зарядного комплексу пропущений в свердловину через барабан, ролик і поворотну телескопічну стрілу, складові частини якої відповідно жорстко пов'язані з штоком гідроциліндра, при цьому транспортно-доставочний змішувач основного зарядного комплексу пов'язаний з вертикальним шнеком з можливістю повороту в горизонтальній і вертикальній площинах та повідомлення своїм виходом з приймальним бункером додаткового зарядного комплексу і з зарядним рукавом основного зарядного комплексу, а технологічні патрубки в заданій технологічній послідовності відповідно повідомлені з розвантажувальними вікнами відповідних бункерів. Завдяки тому, що універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині містить додатковий зарядний комплекс, при цьому транспортно-доставочний змішувач основного зарядного комплексу пов'язаний з вертикальним шнеком з можливістю повороту в горизонтальній та вертикальній площинах і повідомлення своїм виходом з приймальним бункером додаткового зарядного комплексу і з зарядним рукавом основного зарядного комплексу, досягається розширення функціональних можливостей універсального комплексу і підвищення продуктивності. Перелік фігур креслення: Фіг.1 - представлений загальний вигляд універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд зліва); Фіг.2 - загальний вигляд універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд справа); Фіг.З - загальний вигляд універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині при спільній роботі основного та додаткового зарядних комплексів; Фіг.4 - поворотна телескопічна стріла додаткового зарядного комплексу універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд А); Фіг.5 - барабан додаткового зарядного комплексу з приводом універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд Б із знятим кожухом); Фіг.6 - шнекова система подачі твердих компонентів основного зарядного комплексу універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд В у перетині); Фіг.7 - кріплення трубчастого жолоба горизонтального шнека з нерухомою складовою частиною трубчастого жолоба вертикального шнеку (вигляд Д); Фіг.8 - кріплення трубчастого жолоба транспортно-доставочного змішувача з трубчастим жолобом вертикального шнеку основного зарядного комплексу універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд Г). Сукупність ознак, яка необхідна і достатня для реалізації корисної моделі заявленого універсального зарядного комплексу для отримання сумішей компонентів і формування емульсійної вибухової речовини в свердловині. Універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині містить змонтовані на транспортній базі 1 основний зарядний комплекс 2 і додатковий зарядний комплекс 3. Основний зарядний комплекс 2 містить бункери 4, 5, 6 під рідкі і тверді компоненти із завантажувальними 7, 8, 9 та розвантажувальними 10, 11, 12 вікнами, насоси-дозатори 13, 14, шнекову систему подачі твердих компонентів у вигляді повідомлених між собою горизонтального 15 і вертикального 16 шнеків, і шнековий транспортно-доставочний змішувач 17 з трубчастим жолобом 18, в якому виконані технологічні патрубки 19, 20, зарядний рукав 21, гідросистему 22 і систему 23 електрообладнання і програмного управління. Додатковий зарядний комплекс 3 містить насоси 24, 25, бункер 26 для води, бункер 27 під компоненти вибухової речовини, приймальний бункер 28 під суміш компонентів вибухової речо Г'ІФ £5 99 IZIS 15 5121 16 51 * 18 Фіг. 8 Комп'ютерна верстка А. Крулевский Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601 УКРАЇНА UA (11)5121 (із) U (51)7 F42D3/00,E01C19/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) УНІВЕРСАЛЬНИЙ КОМПЛЕКС ДЛЯ ОТРИМАННЯ СУМІШЕЙ КОМПОНЕНТІВ ВИБУХОВОЇ РЕЧОВИНИ І ФОРМУВАННЯ ЕМУЛЬСІЙНОЇ ВИБУХОВОЇ РЕЧОВИНИ В СВЕРДЛОВИНІ 1 (21)20040705464 (22) 07 07 2004 (24)15 02 2005 (46) 15 02 2005, Бюл № 2, 2005 р (72) Биков Євген Костянтинович, Бовдуй Володимир Васильович, Стеценко Анатолій Семенович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ПІДПРИЄМСТВО З ІНОЗЕМНИМИ ІНВЕСТИЦІЯМИ "ІНТЕРВИБУХПРОМ" (57) Універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині, що містить змонтовані на транспортній базі основний зарядний комплекс, що включає бункери під рідкі та тверді компоненти із завантажувальними і розвантажувальними вікнами, насоси-дозатори, шнекову систему подачі твердих компонентів у вигляді сполучених між собою горизонтальних і вертикальних шнеків, і шнековий транспортнодоставочний змішувач з трубчастим жолобом і технологічними патрубками, зарядний рукав, гідросистему і систему електроустаткування і про грамного управління, який відрізняється тим, що містить додатковий зарядний комплекс, який складається з бункера під компоненти вибухової речовини, приймального бункера під суміш компонентів вибухової речовини, основного зарядного комплексу з розвантажувальним вікном, сполученим із зарядним шлангом через систему промивки, змішувач із трубчастим жолобом і технологічними патрубками, при цьому зарядний шланг додаткового зарядного комплексу пропущений в свердловину через барабан, ролик і поворотну телескопічну стрілу, складові частини якої ВІДПОВІДНО жорстко зв'язані з штоком гідроциліндра, при цьому транспортно-доставочний змішувач основного зарядного комплексу зв'язаний з вертикальним шнеком з можливістю повороту в горизонтальній і вертикальній площинах та з'єднаний своїм виходом з приймальним бункером додаткового зарядного комплексу і з зарядним рукавом основного зарядного комплексу, а технологічні патрубки в заданій тех Корисна модель відноситься до гірничої справи і може бути використана на відкритих гірничих роботах для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в обводнених і сухих свердловинах Відома універсальна машина для облицьовування і набивання свердловин за патентом України №19617А, МПК 5 F42D3/00, Е01С19/00, Б В №6, опублікований 25 12 1997, яка містить змонтовані на транспортній базі зарядний комплекс, що містить бункер під рідкі і тверді компоненти із завантажувальними і розвантажувальними вікнами, насос-дозатор, систему подачі твердих компонентів, зарядний рукав, гідросистему і систему електроустаткування Найближчим аналогом за сукупністю співпадаючих ознак і одержанню очікуваного технічного результату до заявленої корисної моделі є універсальна машина за патентом України №21579, МПК 6 F42D3/00, Е01С19/00, Б В №2, опублікований ЗО 04 1998, яка містить змонтований на транспортній базі основний зарядний комплекс, що включає бункери під рідкі та тверді компоненти із завантажувальними і розвантажувальними вікнами, насоси-дозатори, шнекову систему подачі твердих компонентів у вигляді повідомлених між собою горизонтальних і вертикальних шнеків, і шнековий транспортно-доставочний змішувач з трубчастим жолобом і технологічними патрубками, зарядний рукав, гідросистему і систему електроустаткування і програмного управління Наведені універсальні зарядні машини, внаслідок їх обмеженої функціональної можливості, призначені тільки для заряджання обводнених свердловин При наявності сухих свердловин в заряджаючому блоці потрібне використання інших машин Крім того, засоби доставки компонентів вибухової речовини в свердловину мають тільки пово нологічній ПОСЛІДОВНОСТІ ВІДПОВІДНО з'єднані з роз вантажувальними вікнами ВІДПОВІДНИХ бункерів ЗГ 5121 ротно-поступальне переміщення, що ускладнює процес їх підведення і повідомлення з свердловиною Це приводить до збільшення КІЛЬКОСТІ проїздів машини уздовж рядів свердловин, зайвим витратам палива і часу, що значно знижує продуктивність В основу корисної моделі поставлена задача удосконалити універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині шляхом введення додаткових конструктивних елементів і нового взаємозв'язку між ними, розширити його функціональні можливості і за рахунок цього підвищити його продуктивність Задача вирішена тим, що універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині, який містить змонтовані на транспортній базі основний зарядний комплекс, що включає бункери під рідкі та тверді компоненти із завантажувальними і розвантажувальними вікнами, насос-дозатор, шнекову систему подачі твердих компонентів у вигляді повідомлених між собою горизонтальних і вертикальних шнеків, і шнековий транспортнодоставочний змішувач з трубчастим жолобом і технологічними патрубками, зарядний рукав, гідросистему і систему електроустаткування і програмного управління, згідно корисної моделі, вона містить додатковий зарядний комплекс, який складається з бункера під компоненти вибухової речовини, приймального бункера під суміш компонентів вибухової речовини, основного зарядного комплексу з розвантажувальним вікном, повідомленим із зарядним шлангом через систему промивки, змішувач із трубчастим жолобом і технологічними патрубками, при цьому зарядний шланг додаткового зарядного комплексу пропущений в свердловину через барабан, ролик і поворотну телескопічну стрілу, складові частини якої ВІДПОВІДНО жорстко пов'язані з штоком гідроциліндра, при цьому транспортно-доставочний змішувач основного зарядного комплексу пов'язаний з вертикальним шнеком з можливістю повороту в горизонтальній і вертикальній площинах та повідомлення своїм виходом з приймальним бункером додаткового зарядного комплексу і з зарядним рукавом основного зарядного комплексу, а технологічні патрубки в заданій технологічній ПОСЛІДОВНОСТІ ВІДПОВІДНО повідомлені з розвантажувальними вікнами ВІДПОВІДНИХ бункерів Завдяки тому, що універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині містить додатковий зарядний комплекс, при цьому транспортно-доставочний змішувач основного зарядного комплексу пов'язаний з вертикальним шнеком з можливістю повороту в горизонтальній та вертикальній площинах і повідомлення своїм виходом з приймальним бункером додаткового зарядного комплексу і з зарядним рукавом основного зарядного комплексу, досягається розширення функціональних можливостей універсального комплексу і підвищення продуктивності Перелік фігур креслення Фіг 1 - представлений загальний вигляд універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд зліва), Фіг 2 - загальний вигляд універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд справа), Фіг 3 - загальний вигляд універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині при СПІЛЬНІЙ роботі основного та додаткового зарядних комплексів, Фіг 4 - поворотна телескопічна стріла додаткового зарядного комплексу універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд А), Фіг 5 - барабан додаткового зарядного комплексу з приводом універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд Б із знятим кожухом), Фіг 6 - шнекова система подачі твердих компонентів основного зарядного комплексу універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд В у перетині), Фіг 7 - кріплення трубчастого жолоба горизонтального шнека з нерухомою складовою частиною трубчастого жолоба вертикального шнеку (вигляд Д), Фіг 8 - кріплення трубчастого жолоба транспортно-доставочного змішувача з трубчастим жолобом вертикального шнеку основного зарядного комплексу універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині (вигляд Г) Сукупність ознак, яка необхідна і достатня для реалізації корисної моделі заявленого універсального зарядного комплексу для отримання сумішей компонентів і формування емульсійної вибухової речовини в свердловині Універсальний комплекс для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині містить змонтовані на транспортній базі 1 основний зарядний комплекс 2 і додатковий зарядний комплекс 3 Основний зарядний комплекс 2 містить бункери 4, 5, 6 під рідкі і тверді компоненти із завантажувальними 7, 8, 9 та розвантажувальними 10, 11, 12 вікнами, насоси-дозатори 13, 14, шнекову систему подачі твердих компонентів у вигляді повідомлених між собою горизонтального 15 і вертикального 16 шнеків, і шнековий транспортно-доставочний змішувач 17 з трубчастим жолобом 18, в якому виконані технологічні патрубки 19, 20, зарядний рукав 21, гідросистему 22 і систему 23 електрообладнання і програмного управління Додатковий зарядний комплекс 3 містить насоси 24, 25, бункер 26 для води, бункер 27 під компоненти вибухової речовини, приймальний бункер 28 під суміш компонентів вибухової речо 5121 вини основного зарядного комплексу 2 з розвантажувальним вікном 29, повідомленим із зарядним шлангом ЗО через систему промивки 31 і змішувач 32 з трубчастим жолобом 33 та технологічними патрубками 34 і 35 При цьому зарядний шланг ЗО, додаткового зарядного комплексу 3, пропущений в свердловину 36 через барабан 37, ролики 38, 39 і поворотну телескопічну стрілу, основна складова частина якої 40 і рухома складова частина 41 ВІДПОВІДНО пов'язані з штоком гідроциліндра 42 Телескопічна стріла встановлена на рамі 43 і повертається на 90° за допомогою пдродвигуна 44 через редуктор 45 Барабан 37 обертається за допомогою пдродвигуна 46, встановленого на рамі 47, і ланцюгової передачі, що складається із зірочок 48, 49 і ланці 50 Транспортно-доставочний змішувач 17 основного зарядного комплексу 2 пов'язаний з вертикальним шнеком 16 через патрубки 51 і 52 повідомлених з жолобом 18 транспортно-доставочного змішувача 17 і рухомої складової частини 53 жолоба вертикального шнека 16 ВІДПОВІДНО На патрубках встановлені фланці 54 і 55, які з'єднуються між собою через кільця 56 і 57, що дозволяє повертатися жолобу 18 транспортно-доставочного змішувача 17 у вертикальній площині за допомогою гідроциліндра 58 Трубчастий жолоб вертикального шнека 16 виконаний складовим Рухома складова частина 53 жорстко пов'язана із зубчатим колесом 59 ланцюгової передачі 60 через редуктор 61 з пдродвигуном 62 Нерухома складова частина 63 повідомлена з рухомою складовою частиною 53 за допомогою стакана 64 в підшипниках 65 Крім того, нерухома складова частина 63 повідомлена через вікно 66 з трубчастим жолобом 67, в якому розташований горизонтальний шнек 15, який має привід від пдродвигуна 68 Можливість повороту жолоба 18 транспортнодоставочного змішувача 17 основного зарядного комплексу 2 в горизонтальній і вертикальній площинах ДОЗВОЛЯЄ ПОВІДОМЛЯТИСЯ СВОЇМ ВИХОДОМ ІЗ завантажувальним вікном 69 приймального бункера 28 додаткового зарядного комплексу 3 або через рукав 21 із свердловиною 70, яка може розташовуватися по сторонах або попереду зарядного комплексу Контроль і управління роботою гідросистеми, електрообладнанням і програмним управлінням здійснюється з пультів управління 71, 72, 75 ВІДОМОСТІ ЯКІ підтверджують можливість отримання технічного результату при використовуванні універсального комплексу для отримання сумішей компонентів вибухової речовини і формування емульсійної вибухової речовини в свердловині Перед зарядкою обводнених свердловин 36 на пункті приготування компонентів вибухової речовини заповнюються бункери 4, 5, 6 основного зарядного комплексу 2 через завантажувальні вікна 7, 8, 9, і бункери 26, 27 додаткового зарядного комплексу З Після ЦЬОГО зарядний комплекс виїжджає на місце зарядки свердловин Двигун транспортної бази 1 використовується як джерело енергії для гідросистеми 22, електро устаткування і програмного управління 23 Заздалегідь з пульта управління 71 включають гідросистему 22 і електрообладнання При цьому програмне управління технологічним процесом універсального комплексу відключена Потім перевіряють роботу основного зарядного комплексу 2 в наступній ПОСЛІДОВНОСТІ Включають транспортно-доставочний змішувач 17 і вертикальний шнек 16 Для цього з пульта 72 включають пдродвигуни 73 і 74 ВІДПОВІДНО ЯКЩО транспортно-доставочний змішувач 17 і вертикальний шнек 16 не працюють - це означає, що в змішувачі 17 або вертикальному шнеку 16 утворилася закупорка і й слід усунути Перевіряють роботу горизонтального шнека 15, привівши його в дію з пульта 72 пдродвигуна 68 Якщо горизонтальний шнек працює нормально, то це вказує на відсутність закупорки трубчастого жолоба 67 і розвантажувальних вікон 10 бункера 4 і вікна 66 нерухомої складова частина 63 жолоба вертикального шнека 16 Після ЦЬОГО перевіряють роботу насосів дозаторів 13 і 14, подачу компонентів вибухової речовини через технологічні патрубки 19, 20 включенням з пульта управління 72 пдродвигунів 76, 78 і відкривають розвантажувальні вікна 11, 12 ВІДПОВІДНО Відкриваємо завантажувальне вікно 69 приймального бункера 28 3 пульта 72 почерговим включенням пдродвигуна 62, котрий через редуктор 61, ланцюгову передачу 60 і зубчате колесо 59 жорстко пов'язане з рухомою складовою частиною 53 жолоба вертикального шнеку 16, повертає жолоб 18 в горизонтальній площині За допомогою гідроциліндра 58, рухаємо жолоб 18 в вертикальній площині, котрий з'єднаний з рухомою складовою частиною 53 жолоба вертикального шнеку 16 через патрубки 51 і 52 з фланцями 54 і 55, ВІДПОВІДНО сполучених кільцями 56 і 57, повідомляємо вихід транспортно-доставочного змішувача 17 в жолобі 18 основного зарядного комплексу 2 з прийомним бункером 28 додаткового зарядного комплексу З Перевірку роботи додаткового зарядного комплексу 3 здійснюють з пульта управління 75 включенням пдродвигуна 80 змішувача 32 Справна робота вказує на відсутність закупорки в жолобах 33 і розвантажувальному ВІКНІ 29 З пульта управління 75 включають подачу води в шланг ЗО через систему промивки 31 і технологічний штуцер 34, бункеру 26 включенням пдродвигуна 79 насоса 24 Подачу компонентів вибухової речовини здійснюють через технологічний штуцер 35 бункеру 27 включенням пдродвигуна 77 насоса 25 Розмотуємо шланг ЗО, пропущений через ролики 38 і 39 Для цього з пульта 75 включаємо пдродвигун 46, встановлений на рамі 47, котрий через зірочки 48, 49 і ланцюгову передачу 50 крутить барабан 37 З пульта 75 включаємо гщродвигун 44, котрий через редуктор 45 повертає телескопічну стрілу на рамі 43, а включенням гідроциліндру 42 приводимо в дію рухому складову частину 4 1 , яка виїжджає з основної складової частини 40 телескопічної стріли до повідомлення з шланга ЗО з 11 5121 12 A Фіг. 4 48 Фіг. 5 /МІФ g Єї. 15 16 S121 51 * 18 Фіг. 8 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Universal complex for obtaining component mixes of explosive substances and formation of emulsion explosive substance in a well

Автори англійською

Bykov Yevhen Kostiantynovych, Bovdui Volodymyr Vasyliovych, Stetsenko Anatolii Semenovych

Назва патенту російською

Универсальный комплекс для получения смесей компонентов взрывчатого вещества и формирования эмульсионного взрывчатого вещества в скважине

Автори російською

Быков Евгений Константинович, Бовдуй Владимир Васильевич, Стеценко Анатолий Семенович

МПК / Мітки

МПК: F42D 3/00, E01C 19/00

Мітки: універсальний, емульсійної, вибухової, сумішей, компонентів, отримання, формування, речовини, свердловини, комплекс
