Пристрій для зберігання і видачі рідкого препарату

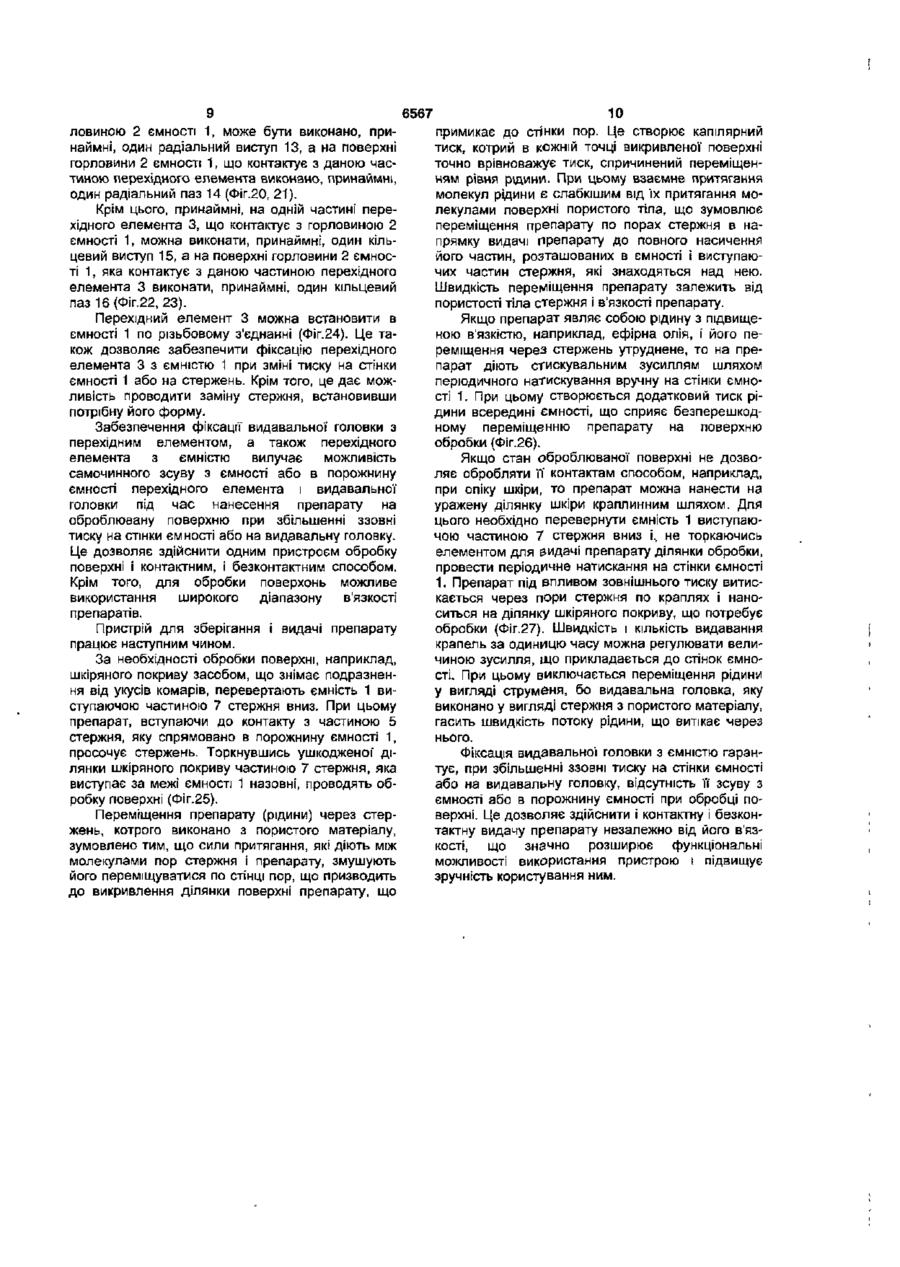

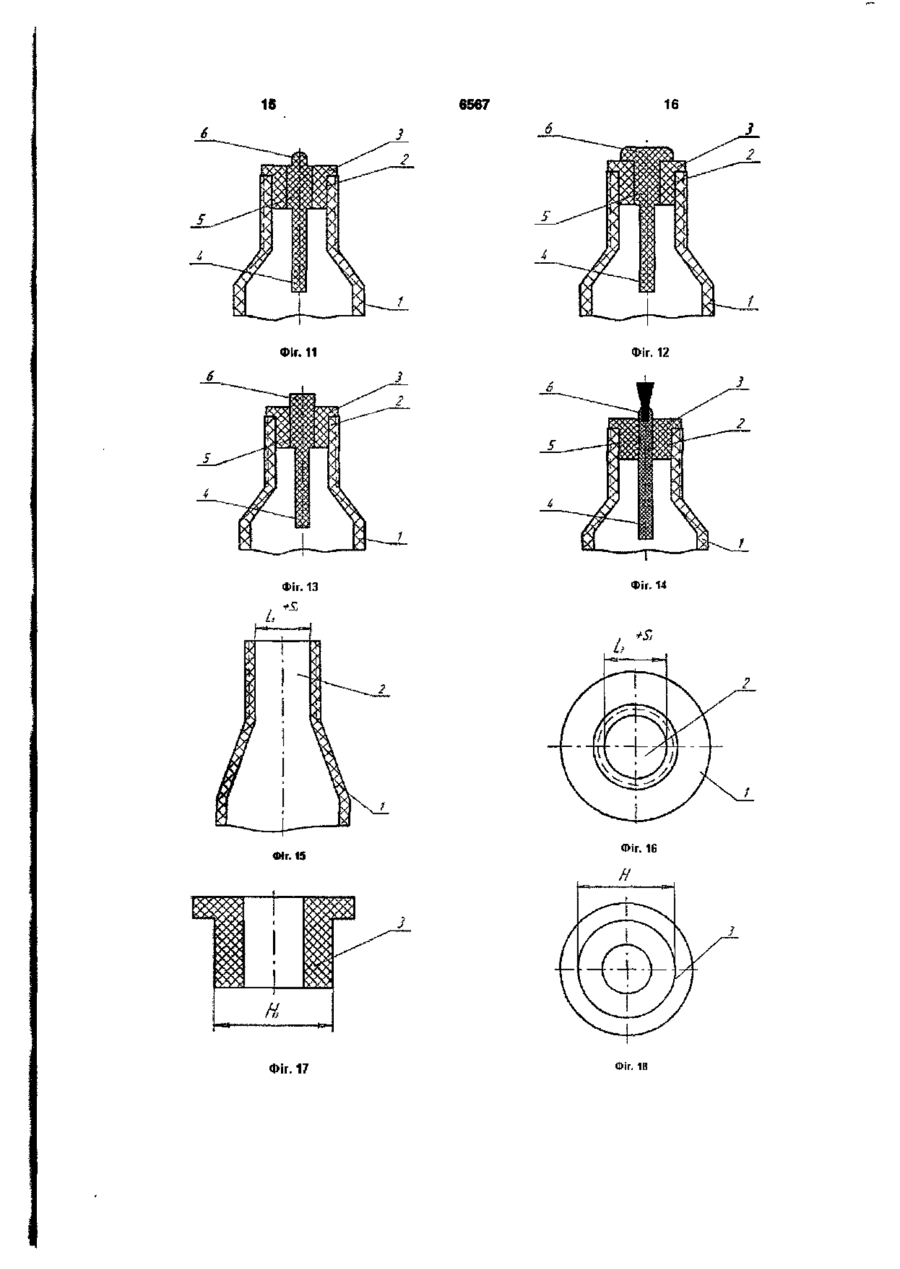

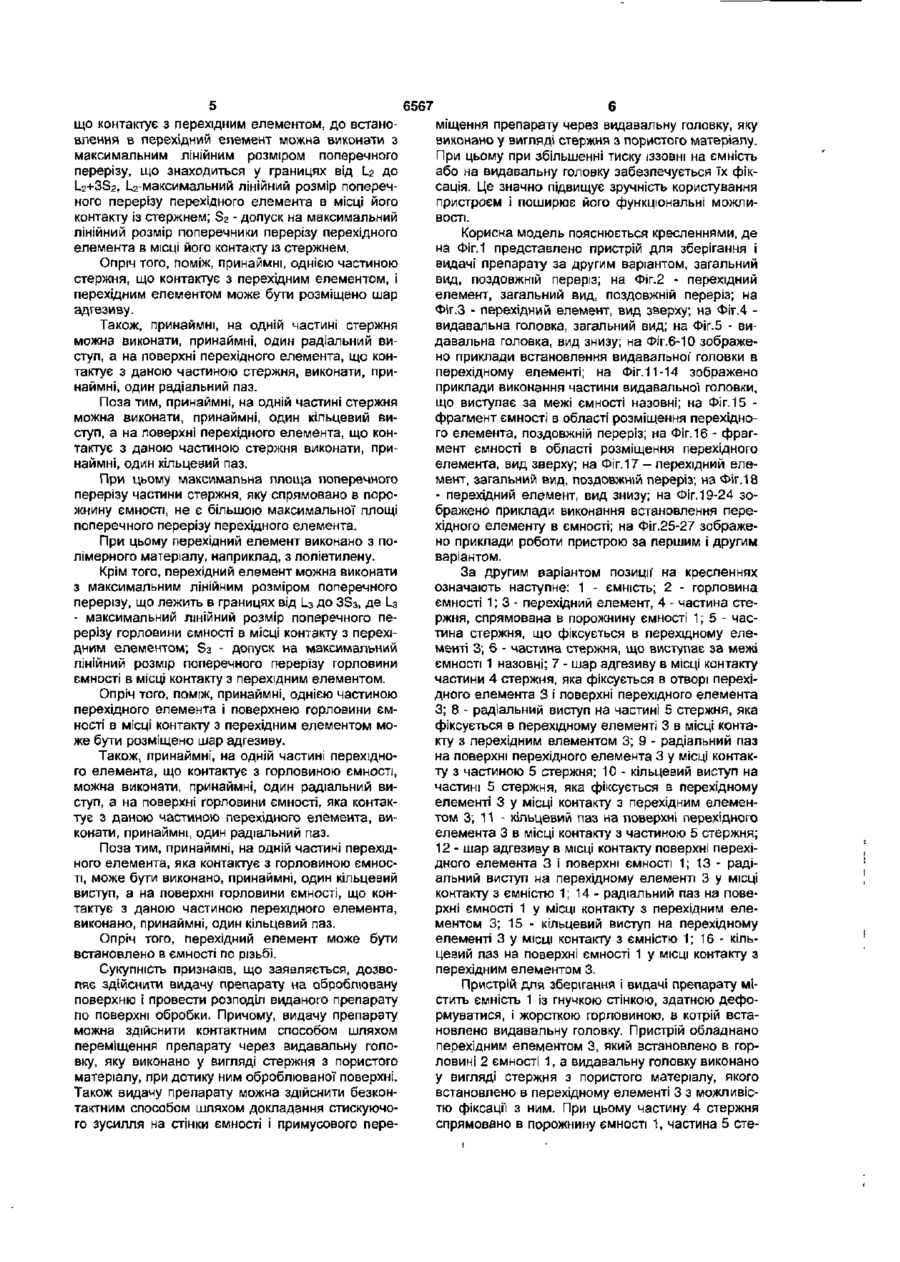

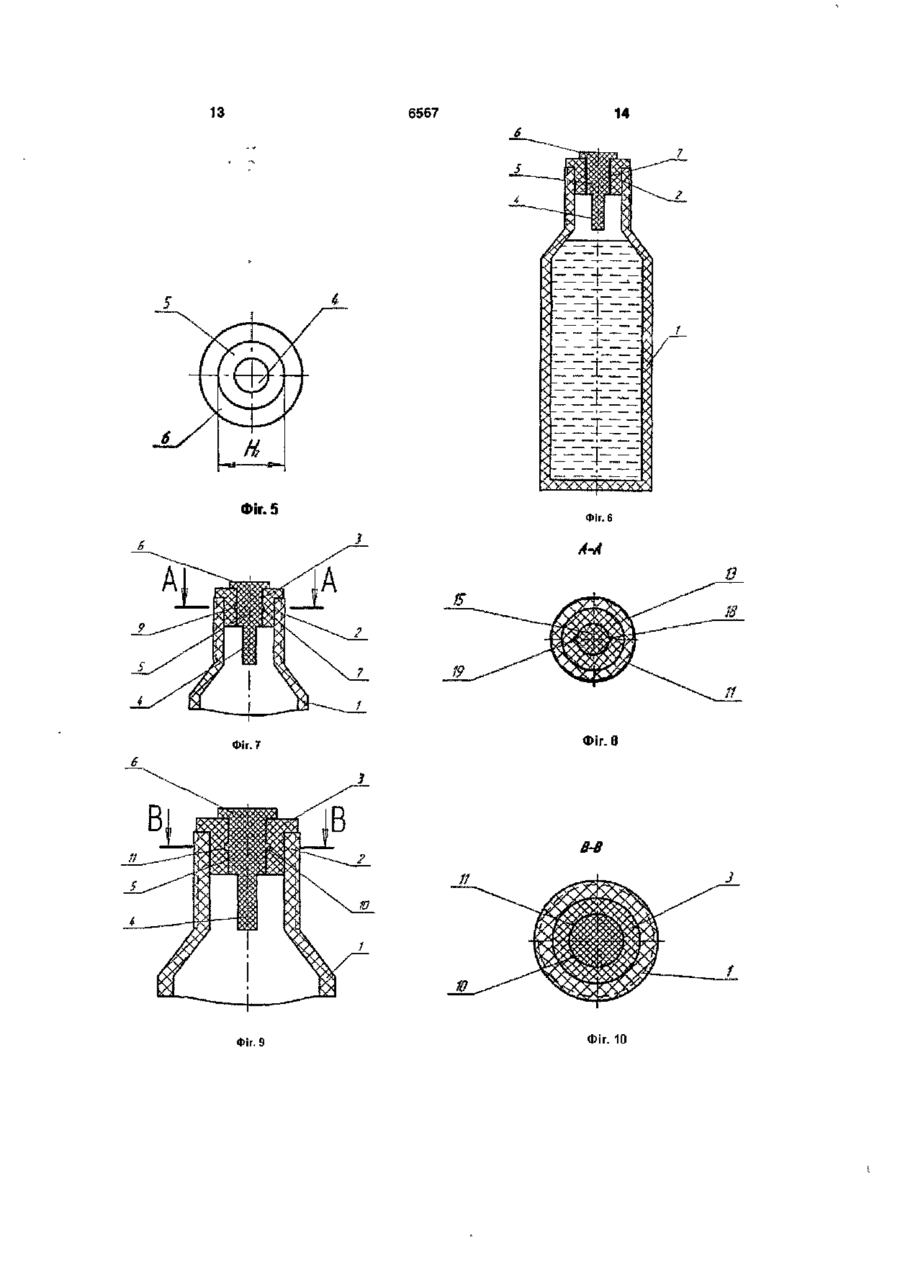

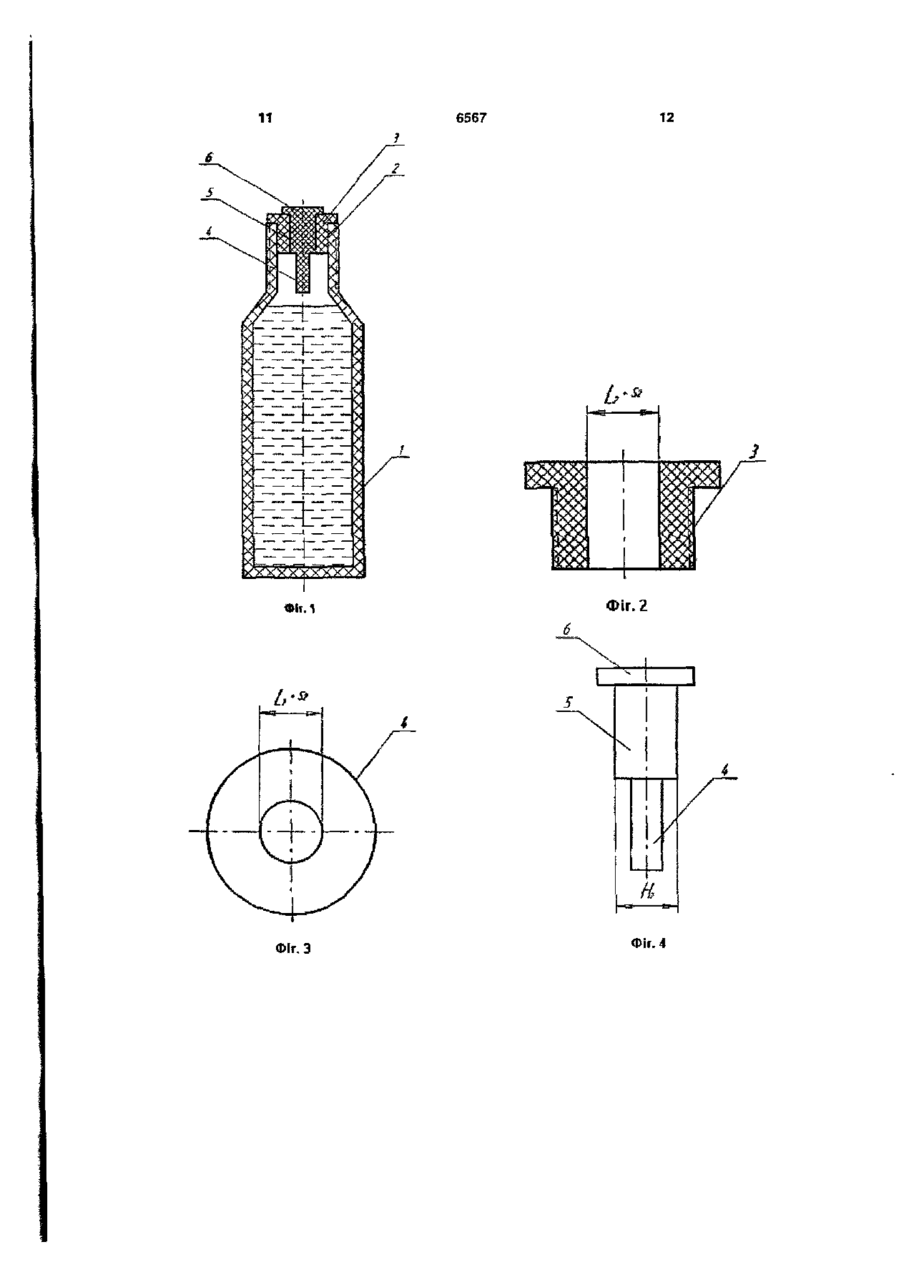

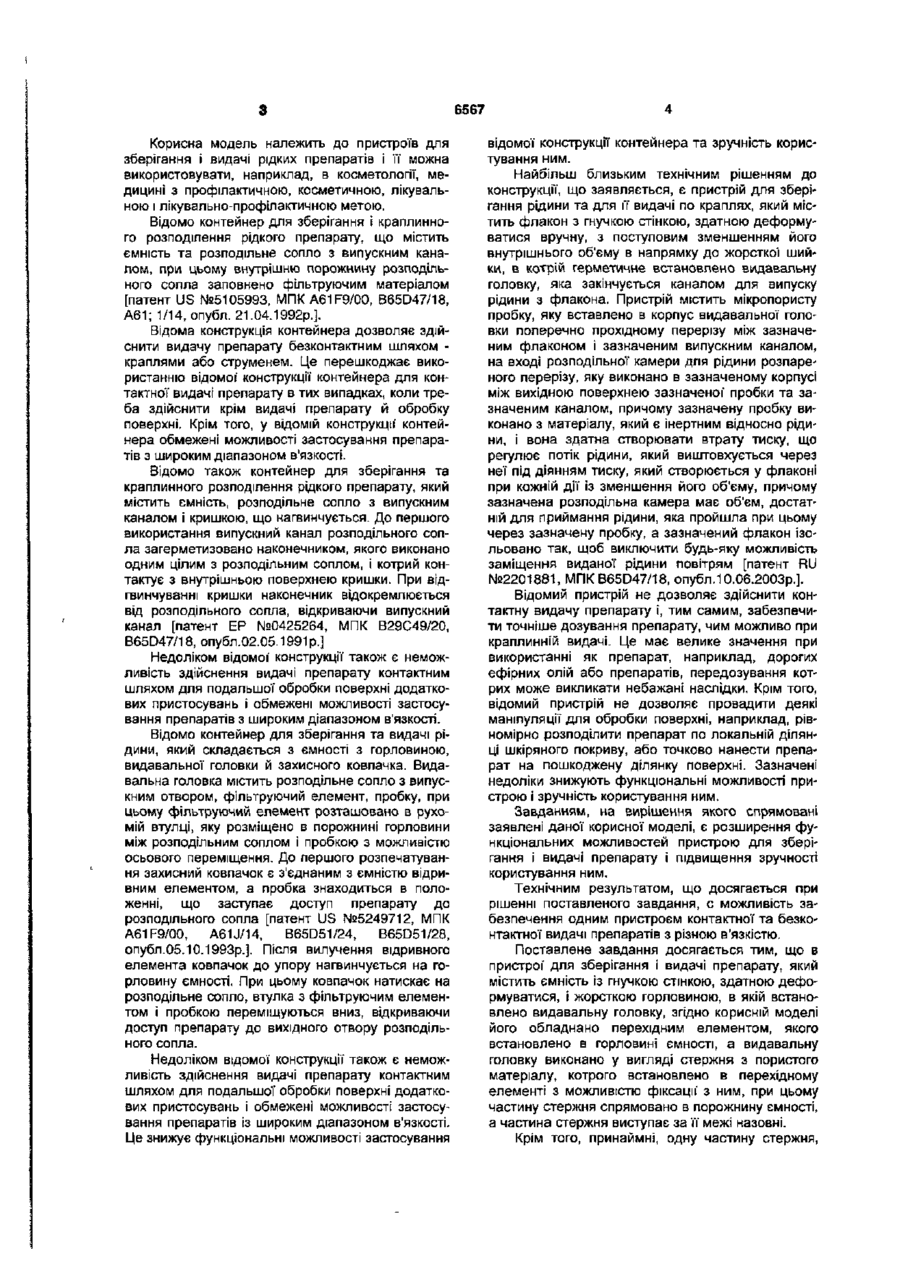

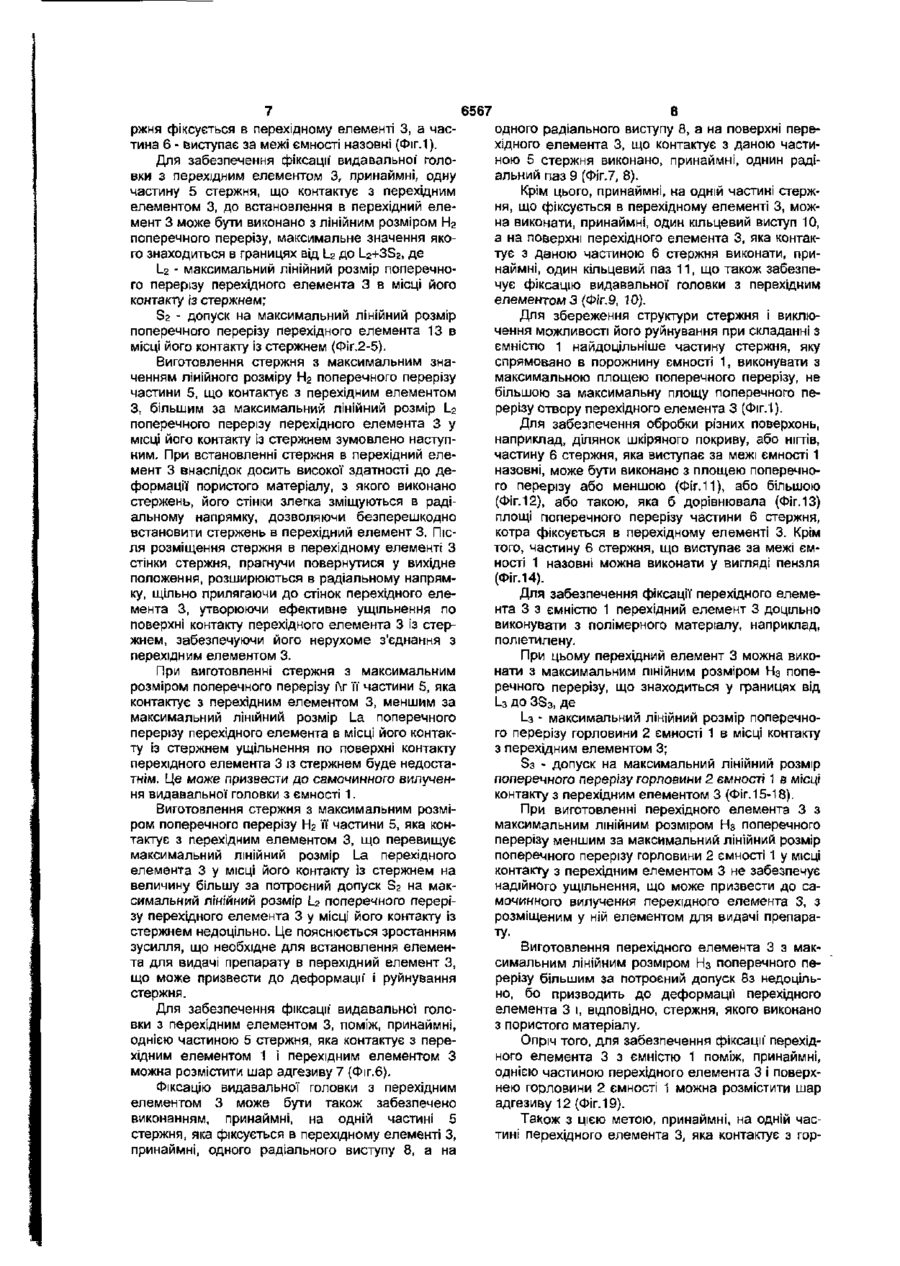

1. Пристрій для зберігання і видачі препарату, що містить ємність із гнучкою стінкою, здатною деформуватися, і жорсткою горловиною, в котрій встановлено видавальну головку, який відрізняється тим, що його обладнано перехідним елементом, який встановлено в горловині ємності, а видавальну головку виконано у вигляді стержня з пористого матеріалу, встановленого в перехідному елементі з можливістю фіксації з ним, при цьому частину стержня спрямовано в порожнину ємності, а частина стержня виступає з ємності за її межі назовні. 2. Пристрій за п. 1, який відрізняється тим, що принаймні одну частину стержня, що контактує з перехідним елементом, до встановлення в перехідний елемент може бути виконано з максимальним лінійним розміром поперечного перерізу, що знаходиться в межах від І_2 до U+3S 2 , де І_2 - максимальний лінійний розмір поперечного перерізу перехідного елемента в місці його контакту із стержнем; S2 - допуск на максимальний лінійний розмір поперечного перерізу перехідного елемента в місці його контакту із стержнем. 3. Пристрій за п. 1, який відрізняється тим, що принаймні між однією частиною стержня, що контактує з перехідним елементом, і перехідним елементом можна розмістити шар адгезиву. 4. Пристрій за п. 1, який відрізняється тим, що принаймні на одній частині стержня можна виконати принаймні один радіальний виступ, а на поверхні перехідного елемента, що контактує з даною частиною стержня виконати принаймні один радіальний паз. 5. Пристрій за п. 1, який відрізняється тим, що принаймні на одній частині стержня можна виконати принаймні один кільцевий виступ, а на поверхні перехідного елемента, що контактує з даною частиною стержня виконати принаймні один кільцевий паз. 6. Пристрій за п. 1, який відрізняється тим, що максимальна площа поперечного перерізу частини стержня, яку спрямовано в порожнину ємності, не є більшою за максимальну площу поперечного перерізу перехідного елемента. 7. Пристрій за п. 1, який відрізняється тим, що перехідний елемент виконано з полімерного матеріалу, наприклад з поліетилену. 8. Пристрій за п. 1, який відрізняється тим, що перехідний елемент можна виконати з максимальним лінійним розміром поперечного перерізу, що знаходиться в межах від І_з до L3+3S3, де [_з - максимальний лінійний розмір поперечного перерізу горловини ємності в місці контакту з перехідним елементом; Бз - допуск на максимальний лінійний розмір поперечного перерізу горловини ємності в місці контакту з перехідним елементом. 9. Пристрій за п. 1, який відрізняється тим, що поміж принаймні однією частиною перехідного елемента і поверхнею горловини ємності в місці контакту з перехідним елементом можна розмістити шар адгезиву. 10. Пристрій за п. 1, який відрізняється тим, що принаймні на одній частині перехідного елемента, що контактує з горловиною ємності, можна виконати принаймні один радіальний виступ, а на поверхні горловини ємності, яка контактує з даною частиною перехідного елемента, виконати принаймні один радіальний паз. 11. Пристрій за п. 1, який відрізняється тим, що принаймні на одній частині перехідного елемента, що контактує з горловиною ємності, можна виконати принаймні один кільцевий виступ, а на поверхні горловини ємності, яка контактує з даною частиною перехідного елемента, виконати принаймні один кільцевий паз. 12. Пристрій за п. 1, який відрізняється тим, що перехідний елемент встановлено в ємності по різі. 1 ю (О 6567 Корисна модель належить до пристроїв для зберігання і видачі рідких препаратів і її можна використовувати, наприклад, в косметології, медицині з профілактичною, косметичною, лікувальною і лікувально-профілактичною метою. Відомо контейнер для зберігання і краплинного розподілення рідкого препарату, що містить ємність та розподільне сопло з випускним каналом, при цьому внутрішню порожнину розподільного сопла заповнено фільтруючим матеріалом [патент US №5105993, МПК A61F9/00, B65D47/18, А61; 1/14, опубл. 21.04.1992р.]. Відома конструкція контейнера дозволяє здійснити видачу препарату безконтактним шляхом краплями або струменем. Це перешкоджає використанню відомої' конструкції контейнера для контактної видачі препарату в тих випадках, коли треба здійснити крім видачі препарату й обробку поверхні. Крім того, у відомій конструкції' контейнера обмежені можливості застосування препаратів з широким діапазоном в'язкості. Відомо також контейнер для зберігання та краплинного розподілення рідкого препарату, який містить ємність, розподільне сопло з випускним каналом і кришкою, що нагвинчується. До першого використання випускний канал розподільного сопла загерметизовано наконечником, якого виконано одним цілим з розподільним соплом, і котрий контактує з внутрішньою поверхнею кришки. При відгвинчуванні кришки наконечник відокремлюється від розподільного сопла, відкриваючи випускний канал [патент ЕР №0425264, МПК В29С49/20, B65D47/18, опубл.02.05.1991р.] Недоліком відомої конструкції також є неможливість здійснення видачі препарату контактним шляхом для подальшої обробки поверхні додаткових пристосувань і обмежені можливості застосування препаратів з широким діапазоном в'язкості. Відомо контейнер для зберігання та видачі рідини, який складається з ємності з горловиною, видавальної головки й захисного ковпачка. Видавальна головка містить розподільне сопло з випускним отвором, фільтруючий елемент, пробку, при цьому фільтруючий елемент розташовано в рухомій втулці, яку розміщено в порожнині горловини між розподільним соплом і пробкою з можливістю осьового переміщення. До першого розпечатування захисний ковпачок є з'єднаним з ємністю відривним елементом, а пробка знаходиться в положенні, що заступає доступ препарату до розподільного сопла [патент US №5249712, МПК A61F9/00, A61J/14, B65D51/24, B65D51/28, опубл.05.10.1993р.]. Після вилучення відривного елемента ковпачок до упору нагвинчується на горловину ємності. При цьому ковпачок натискає на розподільне сопло, втулка з фільтруючим елементом і пробкою переміщуються вниз, відкриваючи доступ препарату до вихідного отвору розподільного сопла. Недоліком відомої конструкції також є неможливість здійснення видачі препарату контактним шляхом для подальшої обробки поверхні додаткових пристосувань і обмежені можливості застосування препаратів із широким діапазоном в'язкості. Це знижує функціональні можливості застосування відомої конструкції контейнера та зручність користування ним. Найбільш близьким технічним рішенням до конструкції, що заявляється, є пристрій для зберігання рідини та для її видачі по краплях, який містить флакон з гнучкою стінкою, здатною деформуватися вручну, з поступовим зменшенням його внутрішнього об'єму в напрямку до жорсткої шийки., в котрій герметичне встановлено видавальну головку, яка закінчується каналом для випуску рідини з флакона. Пристрій містить мікропористу пробку, яку вставлено в корпус видавальної головки поперечно прохідному перерізу між зазначеним флаконом і зазначеним випускним каналом, на вході розподільної камери для рідини розпареного перерізу, яку виконано в зазначеному корпусі між вихідною поверхнею зазначеної пробки та зазначеним каналом, причому зазначену пробку виконано з матеріалу, який є інертним відносно рідини, і вона здатна створювати втрату тиску, що регулює потік рідини, який виштовхується через неї під діянням тиску, який створюється у флаконі при кожній дії із зменшення його об'єму, причому зазначена розподільна камера має об'єм, достатній для приймання рідини, яка пройшла при цьому через зазначену пробку, а зазначений флакон ізольовано так, щоб виключити будь-яку можливість заміщення виданої рідини повітрям [патент RU №2201881, МПКВ65О47/18, опубл.10.06.2003р.]. Відомий пристрій не дозволяє здійснити контактну видачу препарату і, тим самим, забезпечити точніше дозування препарату, чим можливо при краплинній видачі. Це має велике значення при використанні як препарат, наприклад, дорогих ефірних олій або препаратів, передозування котрих може викликати небажані наслідки. Крім того, відомий пристрій не дозволяє провадити деякі маніпуляції для обробки поверхні, наприклад, рівномірно розподілити препарат по локальній ділянці шкіряного покриву, або точково нанести препарат на пошкоджену ділянку поверхні. Зазначені недоліки знижують функціональні можливості пристрою і зручність користування ним. Завданням, на вирішення якого спрямовані заявлені даної корисної моделі, є розширення функціональних можливостей пристрою для зберігання і видачі препарату і підвищення зручності користування ним. Технічним результатом, що досягається при рішенні поставленого завдання, с можливість забезпечення одним пристроєм контактної та безконтактної видачі препаратів з різною в'язкістю. Поставлене завдання досягається тим, що в пристрої' для зберігання і видачі препарату, який містить ємність із гнучкою стінкою, здатною деформуватися, І жорсткою горловиною, в якій встановлено видавальну головку, згідно корисній моделі його обладнано перехідним елементом, якого встановлено в горловині ємності, а видавальну головку виконано у вигляді стержня з пористого матеріалу, котрого встановлено в перехідному елементі з можливістю фіксації' з ним, при цьому частину стержня спрямовано в порожнину ємності, а частина стержня виступає за її межі назовні. Крім того, принаймні, одну частину стержня, 6567 що контактує з перехідним елементом, до встановлення в перехідний елемент можна виконати з максимальним лінійним розміром поперечного перерізу, що знаходиться у границях від L.2 до L.2+3S2, L-2-максимальний лінійний розмір поперечного перерізу перехідного елемента в місці його контакту із стержнем; S2 - допуск на максимальний лінійний розмір поперечники перерізу перехідного елемента в місці його контакту із стержнем. Опріч того, поміж, принаймні, однією частиною стержня, що контактує з перехідним елементом, і перехідним елементом може бути розміщено шар адгезиву. Також, принаймні, на одній частині стержня можна виконати, принаймні, один радіальний виступ, а на поверхні перехідного елемента, що контактує з даною частиною стержня, виконати, принаймні, один радіальний паз. Поза тим, принаймні, на одній частині стержня можна виконати, принаймні, один кільцевий виступ, а на поверхні перехідного елемента, що контактує з даною частиною стержня виконати, принаймні, один кільцевий паз. При цьому максимальна площа поперечного перерізу частини стержня, яку спрямовано в порожнину ємності, не є більшою максимальної площі поперечного перерізу перехідного елемента. При цьому перехідний елемент виконано з полімерного матеріалу, наприклад, з поліетилену. Крім того, перехідний елемент можна виконати з максимальним лінійним розміром поперечного перерізу, що лежить в границях від І_з до 3Ss, де І_з - максимальний лінійний розмір поперечного перерізу горловини ємності в місці контакту з перехідним елементом; Бз - допуск на максимальний лінійний розмір поперечного перерізу горловини ємності в місці контакту з перехідним елементом. Опріч того, поміж, принаймні, однією частиною перехідного елемента і поверхнею горловини ємності в місці контакту з перехідним елементом може бути розміщено шар адгезиву. Також, принаймні, на одній частині перехідного елемента, що контактує з горловиною ємності, можна виконати, принаймні, один радіальний виступ, а на поверхні горловини ємності, яка контактує з даною частиною перехідного елемента, виконати, принаймні, один радіальний паз. Поза тим, принаймні, на одній частині перехідного елемента, яка контактує з горловиною ємності, може бути виконано, принаймні, один кільцевий виступ, а на поверхні горловини ємності, що контактує з даною частиною перехідного елемента, виконано, принаймні, один кільцевий паз. Опріч того, перехідний елемент може бути встановлено в ємності по різьбі. Сукупність признаків, що заявляється, дозволяє здійснити видачу препарату на оброблювану поверхню і провести розподіл виданого препарату по поверхні обробки. Причому, видачу препарату можна здійснити контактним способом шляхом переміщення препарату через видавальну головку, яку виконано у вигляді стержня з пористого матеріалу, при дотику ним оброблюваної поверхні. Також видачу препарату можна здійснити безконтактним способом шляхом докладання стискуючого зусилля на стінки ємності і примусового пере міщення препарату через видавальну головку, яку виконано у вигляді стержня з пористого матеріалу. При цьому при збільшенні тиску ІЗЗОВНІ на ємність або на видавальну головку забезпечується їх фіксація. Це значно підвищує зручність користування пристроєм І поширює його функціональні можливості. Корисна модель пояснюється кресленнями, де на Фіг. 1 представлено пристрій для зберігання і видачі препарату за другим варіантом, загальний вид, поздовжній переріз; на Фіг.2 - перехідний елемент, загальний вид, поздовжній переріз; на Фіг.З - перехідний елемент, вид зверху, на Фіг.4 видавальна головка, загальний вид; на Фіг.5 - видавальна головка, вид знизу; на Фіг.6-10 зображено приклади встановлення видавальноГ головки в перехідному елементі; на Фіг.11-14 зображено приклади виконання частини видавальноі головки, що виступає за межі ємності назовні; на Фіг.15 фрагмент ємності в області розміщення перехідного елемента, поздовжній переріз; на Фіг. 16 - фрагмент ємності в області розміщення перехідного елемента, вид зверху; на Фіг. 17 - перехідний елемент, загальний вид, ПОЗДОВЖНІЙ переріз; на Фіг.18 - перехідний елемент, вид знизу; на Фіг. 19-24 зображено приклади виконання встановлення перехідного елементу в ємності; на Фіг.25-27 зображено приклади роботи пристрою за першим і другим варіантом.За другим варіантом позиції' на кресленнях означають наступне: 1 - ємність; 2 - горловина ємності 1; 3 - перехідний елемент, 4 - частина стержня, спрямована в порожнину ємності 1; 5 - частина стержня, що фіксується в перехідному елементі 3; 6 - частина стержня, що виступає за межі ємності 1 назовні; 7 - шар адгезиву в місці контакту частини 4 стержня, яка фіксується в отворі перехідного елемента 3 і поверхні перехідного елемента 3; 8 - радіальний виступ на частині 5 стержня, яка фіксується в перехідному елементі 3 в місці контакту з перехідним елементом 3; 9 - радіальний паз на поверхні перехідного елемента 3 у місці контакту з частиною 5 стержня; 10 - кільцевий виступ на частині 5 стержня, яка фіксується в перехідному елементі 3 у місці контакту з перехідним елементом 3; 11 - кільцевий паз на поверхні перехідного елемента 3 в місці контакту з частиною 5 стержня; 12 - шар адгезиву в місці контакту поверхні перехідного елемента 3 і поверхні ємності 1; 13 - радіальний виступ на перехідному елементі 3 у місці контакту з ємністю 1; 14 - радіальний паз на поверхні ємності 1 у місці контакту з перехідним елементом 3; 15 - кільцевий виступ на перехідному елементі 3 у МІСЦІ контакту з ємністю 1; 16 - кільцевий паз на поверхні ємності 1 у МІСЦІ контакту з перехідним елементом 3. Пристрій для зберігання і видачі препарату містить ємність 1 із гнучкою стінкою, здатною деформуватися, і жорсткою горловиною, в котрій встановлено видавальну головку. Пристрій обладнано перехідним елементом 3, який встановлено в горловині 2 ємності 1, а видавальну головку виконано у вигляді стержня з пористого матеріалу, якого встановлено в перехідному елементі З з можливістю фіксації з ним. При цьому частину 4 стержня спрямовано в порожнину ємності 1, частина 5 сте 6567 ржня фіксується в перехідному елементі 3, а частина 6 - виступає за межі ємності назовні (Фіг.1). Для забезпечення фіксації' видавальноі головки з перехідним елементом 3, принаймні, одну частину 5 стержня, що контактує з перехідним елементом 3, до встановлення в перехідний елемент 3 може бути виконано з лінійним розміром Нг поперечного перерізу, максимальне значення якого знаходиться в границях від L2 до L2+3S2, де І_2 - максимальний лінійний розмір поперечного перерізу перехідного елемента 3 в місці його контакту із стержнем; S2 - допуск на максимальний лінійний розмір поперечного перерізу перехідного елемента 13 в місці його контакту із стержнем (Фіг.2-5). Виготовлення стержня з максимальним значенням лінійного розміру Н 2 поперечного перерізу частини 5, що контактує з перехідним елементом З, більшим за максимальний лінійний розмір І_2 поперечного перерізу перехідного елемента 3 у місці його контакту із стержнем зумовлено наступним. При встановленні стержня в перехідний елемент 3 внаслідок досить високої здатності до деформації пористого матеріалу, з якого виконано стержень, його стінки злегка зміщуються в радіальному напрямку, дозволяючи безперешкодно встановити стержень в перехідний елемент 3. Після розміщення стержня в перехідному елементі З стінки стержня, прагнучи повернутися у вихідне положення, розширюються в радіальному напрямку, щільно прилягаючи до стінок перехідного елемента 3, утворюючи ефективне ущільнення по поверхні контакту перехідного елемента 3 із стержнем, забезпечуючи його нерухоме з'єднання з перехідним елементом 3. При виготовленні стержня з максимальним розміром поперечного перерізу iV її частини 5, яка контактує з перехідним елементом 3, меншим за максимальний лінійний розмір La поперечного перерізу перехідного елемента в місці його контакту із стержнем ущільнення по поверхні контакту перехідного елемента 3 із стержнем буде недостатнім. Це може призвести до самочинного вилучення видавальної головки з ємності 1. Виготовлення стержня з максимальним розміром поперечного перерізу Нг її частини 5, яка контактує з перехідним елементом 3, що перевищує максимальний лінійний розмір La перехідного елемента 3 у місці його контакту із стержнем на величину більшу за потроєний допуск S2 на максимальний лінійний розмір L2 поперечного перерізу перехідного елемента 3 у місці його контакту із стержнем недоцільно. Це пояснюється зростанням зусилля, що необхідне для встановлення елемента для видачі препарату в перехідний елемент З, що може призвести до деформації' і руйнування стержня. Для забезпечення фіксації видавальної головки з перехідним елементом 3, поміж, принаймні, однією частиною 5 стержня, яка контактує з перехідним елементом 1 і перехідним елементом З можна розмістити шар адгезиву 7 (Фіг.6). Фіксацію видавальної головки з перехідним елементом 3 може бути також забезпечено виконанням, принаймні, на одній частині 5 стержня, яка фіксується в перехідному елементі З, принаймні, одного радіального виступу 8, а на 8 одного радіального виступу 8, а на поверхні перехідного елемента 3, що контактує з даною частиною 5 стержня виконано, принаймні, однин радіальний паз 9 (Фіг.7, 8). Крім цього, принаймні, на одній частині стержня, що фіксується в перехідному елементі 3, можна виконати, принаймні, один кільцевий виступ 10, а на поверхні перехідного елемента 3, яка контактує з даною частиною 6 стержня виконати, принаймні, один кільцевий паз 11, що також забезпечує фіксацію видавальної головки з перехідним елементом 3 (Фіг.9, 10). Для збереження структури стержня і виключення можливості його руйнування при складанні з ємністю 1 найдоцільніше частину стержня, яку спрямовано в порожнину ємності 1, виконувати з максимальною площею поперечного перерізу, не більшою за максимальну площу поперечного перерізу отвору перехідного елемента 3 (Фіг.1). Для забезпечення обробки різних поверхонь, наприклад, ділянок шкіряного покриву, або нігтів, частину б стержня, яка виступає за межі ємності 1 назовні, може бути виконано з площею поперечного перерізу або меншою (Фіг. 11), або більшою (Фіг. 12), або такою, яка б дорівнювала (Фіг. 13) площі поперечного перерізу частини 6 стержня, котра фіксується в перехідному елементі 3. Крім того, частину 6 стержня, що виступає за межі ємності 1 назовні можна виконати у вигляді пензля (Фіг. 14). Для забезпечення фіксації перехідного елемента 3 з ємністю 1 перехідний елемент 3 доцільно виконувати з полімерного матеріалу, наприклад, поліетилену. При цьому перехідний елемент 3 можна виконати з максимальним лінійним розміром Н 3 поперечного перерізу, що знаходиться у границях від L3 до 3S 3 , де L3 - максимальний лінійний розмір поперечного перерізу горловини 2 ємності 1 в місці контакту з перехідним елементом 3; S3 - допуск на максимальний лінійний розмір поперечного перерізу горловілніл 2 ємності 1 в місці контакту з перехідним елементом 3 (ФІг.15-18). При виготовленні перехідного елемента 3 з максимальним лінійним розміром Нз поперечного перерізу меншим за максимальний лінійний розмір поперечного перерізу горловини 2 ємності 1 у місці контакту з перехідним елементом 3 не забезпечує надійного ущільнення, що може призвести до самочинного вилучення перехідного елемента 3, з розміщеним у ній елементом для видачі препаратуВиготовлення перехідного елемента 3 з максимальним лінійним розміром Нз поперечного перерізу більшим за потроєний допуск 8з недоцільно, бо призводить до деформації перехідного елемента 3 і, відповідно, стержня, якого виконано з пористого матеріалу. Опріч того, для забезпечення фіксації перехідного елемента 3 з ємністю 1 поміж, принаймні, однією частиною перехідного елемента 3 і поверхнею горловини 2 ємності 1 можна розмістити шар адгези&у 12 (Фіг. 19). Також з цією метою, принаймні, на одній частині перехідного елемента 3, яка контактує з гор 6567 ловиною 2 ємності 1, може бути виконано, принаймні, один радіальний виступ 13, а на поверхні горловини 2 ємності 1, що контактує з даною частиною перехідного елемента виконано, принаймні, один радіальний паз 14 (Фіг.20, 21). Крім цього, принаймні, на одній частині перехідного елемента 3, що контактує з горловиною 2 ємності 1, можна виконати, принаймні, один кільцевий виступ 15, а на поверхні горловини 2 ємності 1, яка контактує з даною частиною перехідного елемента 3 виконати, принаймні, один кільцевий паз 16(Фіг.22, 23). Перехідний елемент 3 можна встановити в ємності 1 по різьбовому з'єднанні (Фіг.24). Це також дозволяє забезпечити фіксацію перехідного елемента 3 з ємністю 1 при зміні тиску на стінки ємності 1 або на стержень. Крім того, це дає можливість проводити заміну стержня, встановивши потрібну його форму. Забезпечення фіксації видавальної головки з перехідним елементом, а також перехідного елемента з ємністю вилучає можливість самочинного зсуву з ємності або в порожнину ємності перехідного елемента і видавальної головки під час нанесення препарату на оброблювану поверхню при збільшенні ззовні тиску на стінки ємності або на видавальну головку. Це дозволяє здійснити одним пристроєм обробку поверхні і контактним, і безконтактним способом. Крім того, для обробки поверхонь можливе використання широкого діапазону в'язкості препаратів. Пристрій для зберігання і видачі препарату працює наступним чином. За необхідності обробки поверхні, наприклад, шкіряного покриву засобом, що знімає подразнення від укусів комарів, перевертають ємність 1 виступаючою частиною 7 стержня вниз. При цьому препарат, вступаючи до контакту з частиною 5 стержня, яку спрямовано в порожнину ємності 1, просочує стержень. Торкнувшись ушкодженої' ділянки шкіряного покриву частиною 7 стержня, яка виступає за межі ємності 1 назовні, проводять обробку поверхні (Фіг.25). Переміщення препарату (рідини) через стержень, котрого виконано з пористого матеріалу, зумовлено тим, що сили притягання, які діють між молекулами пор стержня і препарату, змушують його переміщуватися по стінці пор, що призводить до викривлення ділянки поверхні препарату, що 10 примикає до стінки пор. Це створює капілярний тиск, котрий в кожній точці викривленої поверхні точно врівноважує тиск, спричинений переміщенням рівня рідини. При цьому взаємне притягання молекул рідини є слабкішим від їх притягання молекулами поверхні пористого тіла, що зумовлює переміщення препарату по порах стержня в напрямку видачі препарату до повного насичення його частин, розташованих в ємності і виступаючих частин стержня, які знаходяться над нею. Швидкість переміщення препарату залежить від пористості тіла стержня і в'язкості препарату. Якщо препарат являє собою рідину з підвищеною в'язкістю, наприклад, ефірна олія, і його переміщення через стержень утруднене, то на препарат діють стискувальним зусиллям шляхом періодичного натискування вручну на стінки ємності 1. При цьому створюється додатковий тиск рідини всередині ємності, що сприяє безперешкодному переміщенню препарату на поверхню обробки (Фіг.26). Якщо стан оброблюваної поверхні не дозволяє обробляти її контактам способом, наприклад, при опіку шкіри, то препарат можна нанести на уражену ділянку шкіри краплинним шляхом. Для цього необхідно перевернути ємність 1 виступаючою частиною 7 стержня вниз і, не торкаючись елементом для видачі препарату ділянки обробки, провести періодичне натискання на стінки ємності 1. Препарат під впливом зовнішнього тиску витискається через пори стержня по краплях і наноситься на ділянку шкіряного покриву, що потребує обробки (Фіг.27). Швидкість і кількість видавання крапель за одиницю часу можна регулювати величиною зусилля, що прикладається до стінок ємності. При цьому виключається переміщення рідини у вигляді струменя, бо видавальна головка, яку виконано у вигляді стержня з пористого матеріалу, гасить швидкість потоку рідини, що витікає через нього. Фіксація видавальної головки з ємністю гарантує, при збільшенні ззовні тиску на стінки ємності або на видавальну головку, відсутність ЇЇ зсуву з ємності або в порожнину ємності при обробці поверхні. Це дозволяє здійснити і контактну і безконтактну видачу препарату незалежно від його в'язкості, що значно розширює функціональні можливості використання пристрою і підвищує зручність користування ним. 11 12 6567 ФІг.1 Фіг. 2 Іґ» Фіг. З Фіг. 4 13 6567 Фіг. 5 Фіг. 6 А-А Фіг. 7 Фіг. 9 Фіг. 8 Фіг. 10 15 16 6567 Фіг. 11 Фіг. 12 Фіг. 14 Фіг. IS Фіг. 17 Фіг. 18 17 18 6567 Фіг. 19 Фіг. 20 С-£ U Фіг. 21 Фіг 22 Г6 Фіг. 23 19 20 Є567 Фіг. 25 Ш/////////////Ш Фіг. 26 Комп'ютерна верстка В Мацело Фіг. 27 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Кшв - 42, 01601
