Пристрій для зберігання і видачі препарату

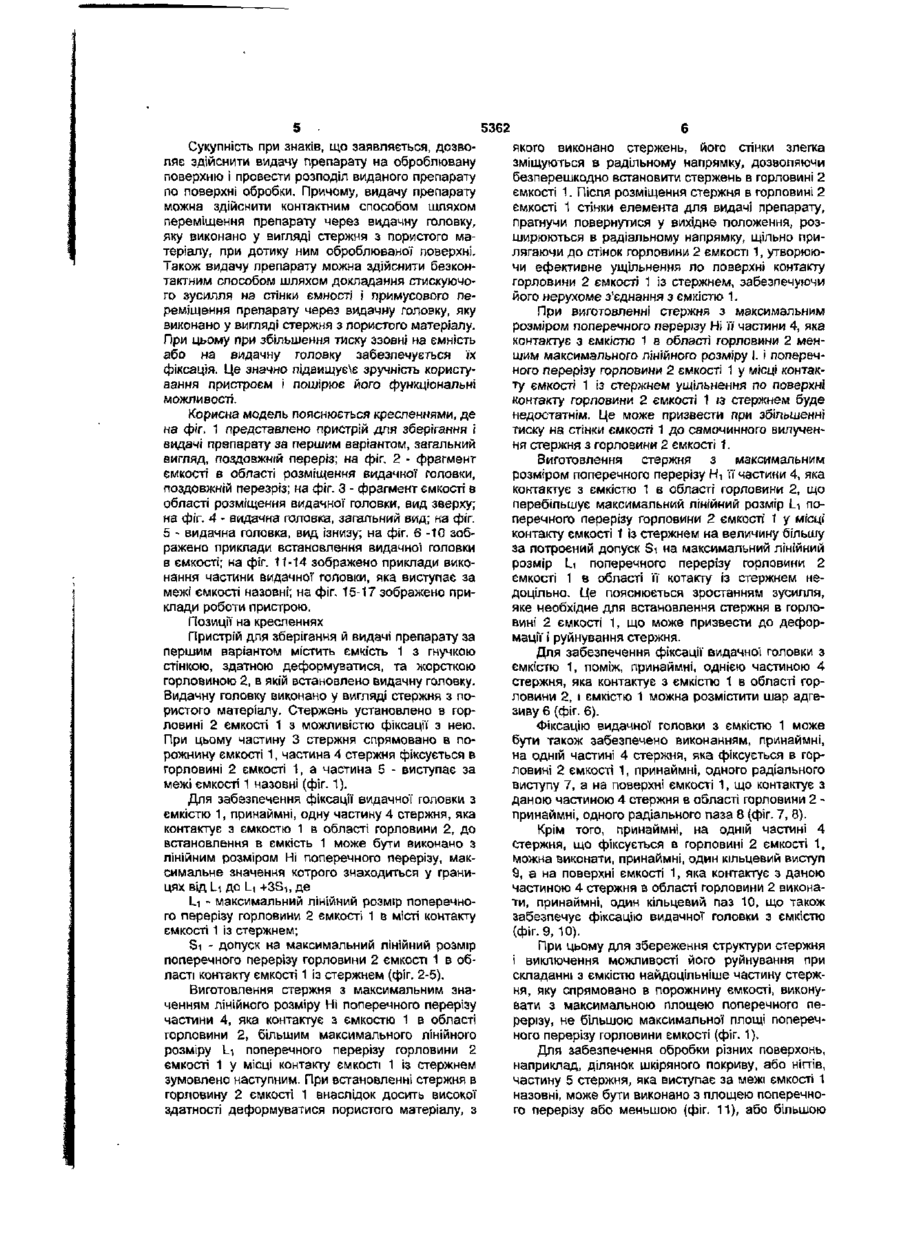

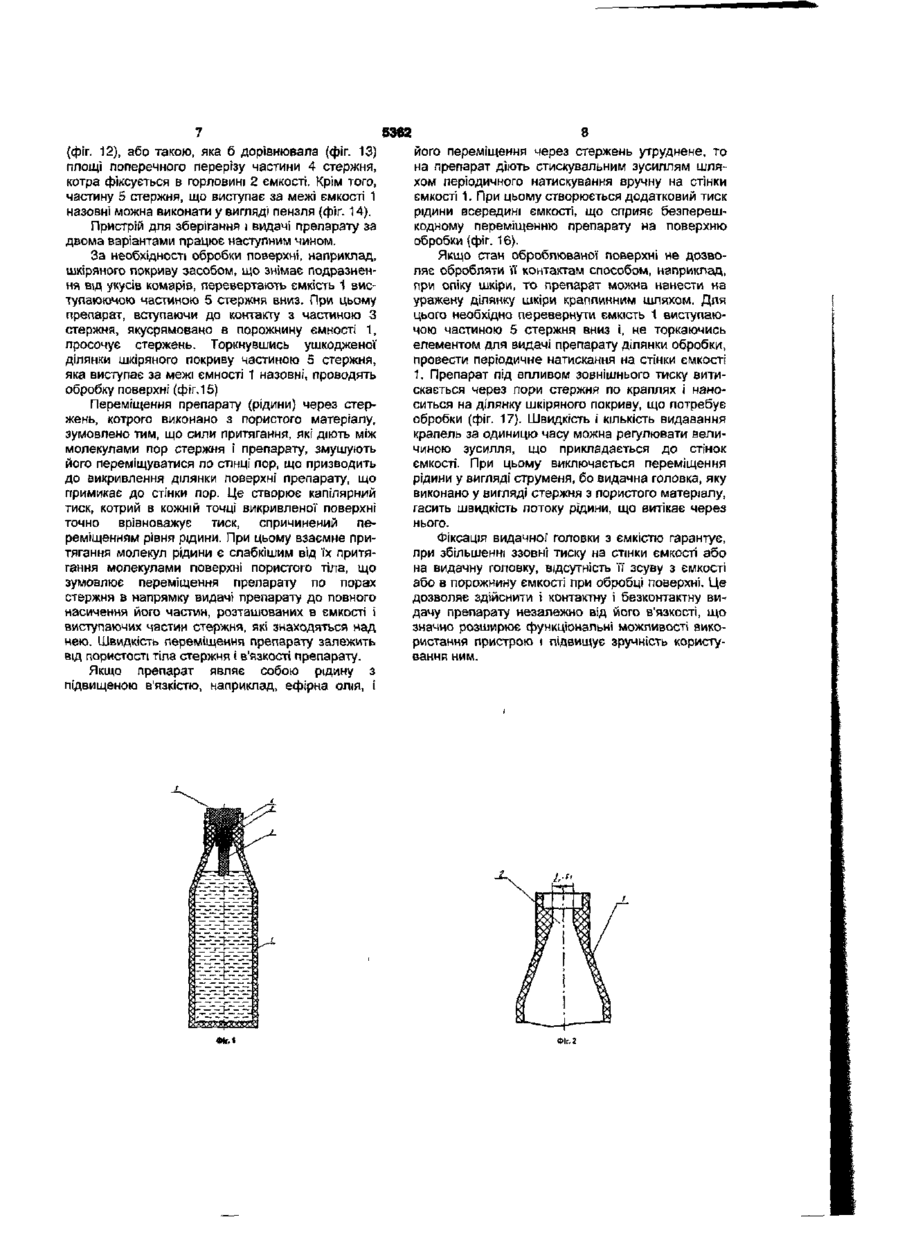

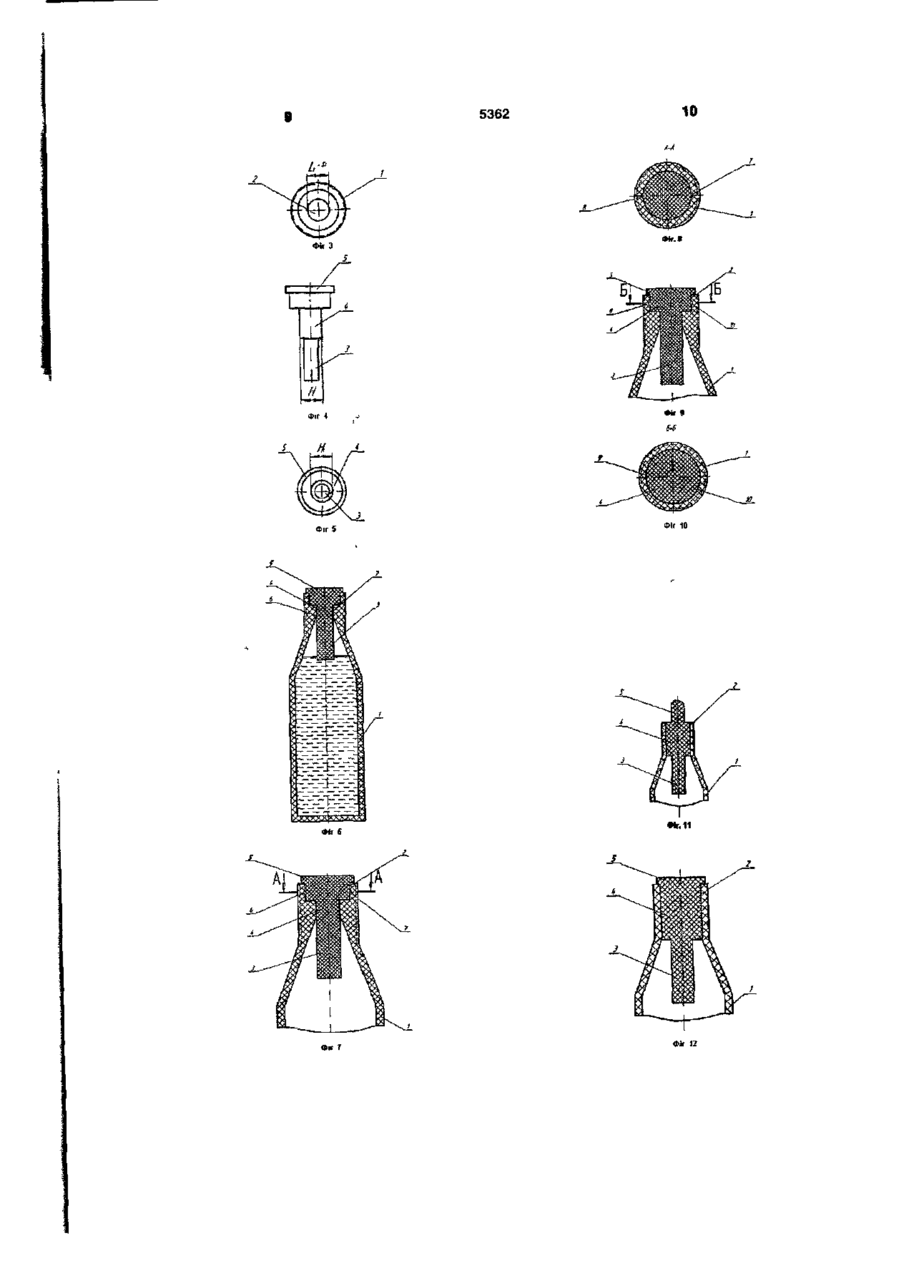

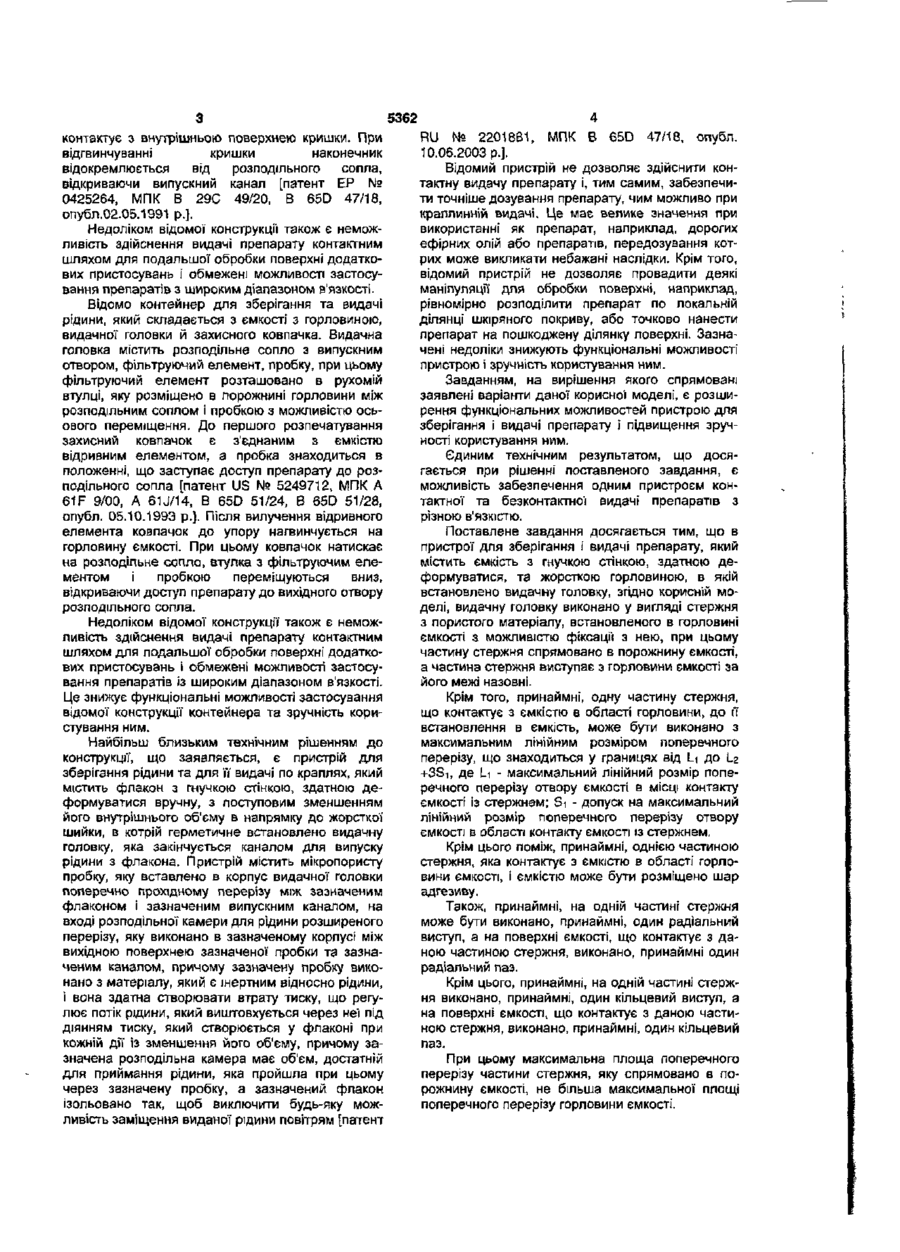

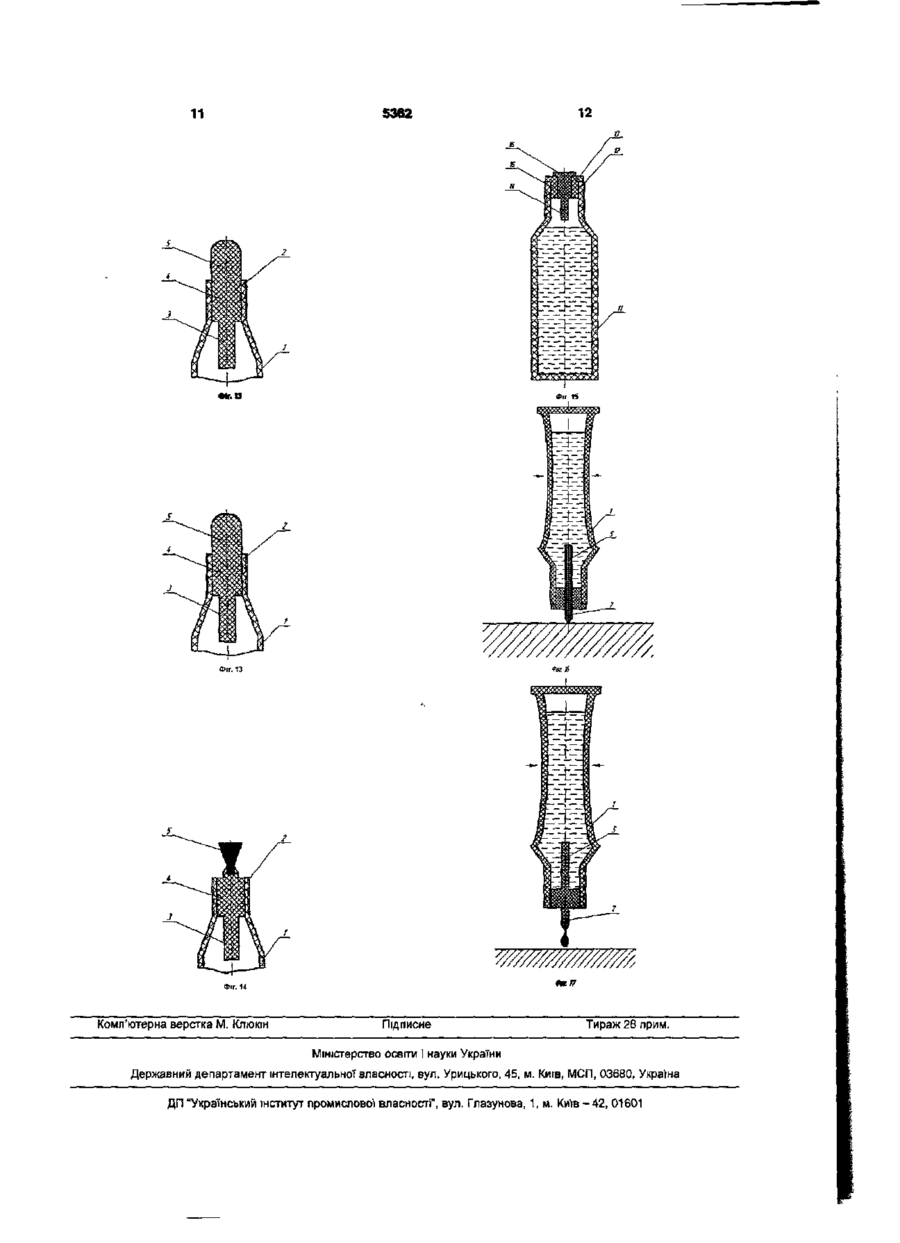

1. Пристрій для зберігання і видачі препарату, який містить ємність з гнучкою стінкою, здатною деформуватися, та жорсткою горловиною, в якій встановлено видавальну головку, який відрізняється тим, що видавальну головку виконано у вигляді стрижня з пористого матеріалу, який встановлено в горловині ємності з можливістю фіксації з нею, при цьому одна частина стрижня спрямована в порожнину ємності, а друга частина стрижня виступає з горловини ємності за її межі назовні. 2. Пристрій за п.1, який відрізняється тим, що принаймні одну частину стрижня, яка контактує з ємністю в області горловини, до ЇЇ встановлення в ємність, може бути виконано з максимальним лінійним розміром поперечного перерізу, котрий знаходиться у границях від Ц доЬ| +3S-], де Ц- максимальний лінійний розмір поперечного перерізу отвору ємності в місці контакту ємності зі стрижнем; £Ц- допуск на максимальний лінійний розмір поперечного перерізу отвору ємності в області контакту ємності із стрижнем. 3. Пристрій за п.1, який відрізняється тим, що між принаймні однією частиною стрижня, яка контактує з ємністю в області горловини ємності, І ємністю можна розмістити шар адгезиву. 4. Пристрій за п.1, який відрізняється тим, що принаймні на одній частині стрижня можна виконати принаймні один радіальний виступ, а на контактуючій з даною частиною стрижня поверхні ємності виконати принаймні один радіальний паз. 5. Пристрій за п.1, який відрізняється тим, що принаймні на одній частині стрижня можна виконати принаймні один кільцевий виступ, а на контактуючій з даною частиною стрижня поверхні ємності виконати принаймні один кільцевий паз. 6. Пристрій за п.1, який відрізняється тим, що максимальна площа поперечного перерізу частини стрижня, яку спрямовано в порожнину ємності, не є більшою за максимальну площу поперечного перерізу горловини ємності. CM (О со ю Корисна модель належить до пристроїв для зберігання і видачі рідких препаратів і її можна використовувати, наприклад, в косметології, медицині з профілактичною, косметичною, лікувальною і лікувально-профілактичною метою. Відомо контейнер для зберігання і краплинного розподілення рідкого препарату, що містить ємкість та розподільне сопло з випускним каналом, при цьому внутрішню порожнину розподільного сопла заповнено фільтруючим матеріалом (патент US № 5105993, МПК А 61F 9/00, В 65D 47/18, А 61; 1 /14, опубл. 21.04.1992 p.). Відома конструкція контейнера дозволяє здійснити видачу препарату безконтактним шляхом краплями або струменем. Це перешкоджає використанню відомої конструкції контейнера для контактної видачі препарату в тих випадках, коли треба здійснити крім видачі препарату й обробку поверхні. Крім того, у відомій конструкції' контейнера обмежені можливості застосування препаратів з широким діапазоном в'язкості. Відомо також контейнер для зберігання та краплинного розподілення рідкого препарату, який містить ємкість, розподільне сопло з випускним каналом і кришкою, що нагвинчується. До першого використання випускний канал розподільного сопла загерметизовано наконечником, якого виконано одним цілим з розподільним соплом, і котрий 5362 контактує з внутрішньою поверхнею кришки. При відгвинчуванні кришки наконечник відокремлюється від розподільного сопла, відкриваючи випускний канал [патент ЕР № 0425264, МЛК В 29С 49/20, В 65D 47/18, опубл. 02.05.1991 p.]. Недоліком відомої конструкції також є неможливість здійснення видачі препарату контактним шляхом для подальшої обробки поверхні додаткових пристосувань і обмежені можливості застосування препаратів з широким діапазоном в'язкості. Відомо контейнер для зберігання та видачі рідини, який складається з ємкості з горловиною, видачної головки й захисного ковпачка. Видачна головка містить розподільне сопло з випускним отвором, фільтруючий елемент, пробку, при цьому фільтруючий елемент розташовано в рухомій втулці, яку розміщено в порожнині горловини між розподільним соплом і пробкою з можливістю осьового переміщення. До першого розпечатування захисний ковпачок є з'єднаним з ємкістю відривним елементом, а пробка знаходиться в положенні, що заступає доступ препарату до розподільного сопла [патент US № 5249712, МПК А 61F 9/00, A 61J/14, В 65D 51/24, В 65D 51/28, опубл. 05.10.1993 p.]. Після вилучення відривного елемента ковпачок до упору нагвинчується на горловину ємкості. При цьому ковпачок натискає на розподільне сопло, втулка з фільтруючим елементом і пробкою переміщуються вниз, відкриваючи доступ препарату до вихідного отвору розподільного сопла. Недоліком відомої конструкції також є неможливість здійснення видачі препарату контактним шляхом для подальшої обробки поверхні додаткових пристосувань і обмежені можливості застосування препаратів із широким діапазоном в'язкості. Це знижує функціональні можливості застосування відомої конструкції контейнера та зручність користування ним. Найбільш близьким технічним рішенням до конструкції, що заявляється, є пристрій для зберігання рідини та для її видачі по краплях, який містить флакон з гнучкою стінкою, здатною деформуватися вручну, з поступовим зменшенням його внутрішнього об'єму в напрямку до жорсткої шийки, в котрій герметичне встановлено видачну головку, яка закінчується каналом для випуску рідини з флакона. Пристрій містить мікропористу пробку, яку вставлено в корпус видачної головки поперечно прохідному перерізу між зазначеним флаконом і зазначеним випускним каналом, на вході розподільної камери для рідини розширеного перерізу, яку виконано в зазначеному корпусі між вихідною поверхнею зазначеної пробки та зазначеним каналом, причому зазначену пробку виконано з матеріалу, який є інертним відносно рідини, і вона здатна створювати втрату тиску, що регулює потік рідини, який виштовхується через неї під діянням тиску, який створюється у флаконі при кожній дії із зменшення його об'єму, причому зазначена розподільна камера має об'єм, достатній для приймання рідини, яка пройшла при цьому через зазначену пробку, а зазначений флакон ізольовано так, щоб виключити будь-яку можливість заміщення виданої рідини повітрям [патент RU № 2201881, МПК В 65D 47/18, опубл. 10.06.2003 р.]. Відомий пристрій не дозволяє здійснити контактну видачу препарату і, тим самим, забезпечити точніше дозування препарату, чим можливо при краплинній видачі. Це має велике значення при використанні як препарат, наприклад, дорогих ефірних олій або препаратів, передозування котрих може викликати небажані наслідки. Крім того, відомий пристрій не дозволяє провадити деякі маніпуляції для обробки поверхні, наприклад, рівномірно розподілити препарат по локальній ділянці шкіряного покриву, або точково нанести препарат на пошкоджену ділянку поверхні. Зазначені недоліки знижують функціональні можливості пристрою і зручність користування ним. Завданням, на вирішення якого спрямовані заявлені варіанти даної корисної моделі, є розширення функціональних можливостей пристрою для зберігання і видачі препарату І підвищення зручності користування ним. Єдиним технічним результатом, що досягається при рішенні поставленого завдання, є можливість забезпечення одним пристроєм контактної та безконтактної видачі препаратів з різною в'язкістю. Поставлене завдання досягається тим, що в пристрої для зберігання і видачі препарату, який містить ємкість з гнучкою стінкою, здатною деформуватися, та жорсткою горловиною, в якій встановлено видачну головку, згідно корисній моделі, видачну головку виконано у вигляді стержня з пористого матеріалу, встановленого в горловині ємкості з можливістю фіксації з нею, при цьому частину стержня спрямовано в порожнину ємкості, а частина стержня виступає з горловини ємкості за його межі назовні. Крім того, принаймні, одну частину стержня, що контактує з ємкістю в області горловини, до її встановлення в ємкість, може бути виконано з максимальним лінійним розміром поперечного перерізу, що знаходиться у границях від Ц до І_2 +3Si, де Li - максимальний лінійний розмір поперечного перерізу отвору ємкості в місці контакту ємкості із стержнем; Si - допуск на максимальний лінійний розмір поперечного перерізу отвору ємкості в області контакту ємкості із стержнем. Крім цього поміж, принаймні, однією частиною стержня, яка контактує з ємкістю в області горловини ємкості, і ємкістю може бути розміщено шар адгезиву. Також, принаймні, на одній частині стержня може бути виконано, принаймні, один радіальний виступ, а на поверхні ємкості, що контактує з даною частиною стержня, виконано, принаймні один радіальний паз. Крім цього, принаймні, на одній частині стержня виконано, принаймні, один кільцевий виступ, а на поверхні ємкості, що контактує з даною частиною стержня, виконано, принаймні, один кільцевий паз. При цьому максимальна площа поперечного перерізу частини стержня, яку спрямовано в порожнину ємкості, не більша максимальної площі поперечного перерізу горловини ємкості. 5362 Сукупність при знаків, що заявляється, дозволяє здійснити видачу препарату на оброблювану поверхню і провести розподіл виданого препарату по поверхні обробки. Причому, видачу препарату можна здійснити контактним способом шляхом переміщення препарату через видачну головку, яку виконано у вигляді стержня з пористого матеріалу, при дотику ним оброблюваної поверхні. Також видачу препарату можна здійснити безконтактним способом шляхом докладання стискуючого зусилля на стінки ємності І примусового переміщення препарату через видачну головку, яку виконано у вигляді стержня з пористого матеріалу. При цьому при збільшення тиску ззовні на ємність або на видачну головку забезпечується їх фіксація. Це значно підвищує\є зручність користування пристроєм І пошірює його функціональні можливості. Корисна модель пояснюється кресленнями, де на фіг. 1 представлено пристрій для зберігання і видачі препарату за першим варіантом, загальний вигляд, поздовжній переріз; на фіг. 2 - фрагмент ємкості в області розміщення видачної головки, поздовжній перезріз; на фіг. З - фрагмент ємкості є області розміщення видачної головки, вид зверху; на фіг. 4 - видачна головка, загальний вид; на фіг. 5 - видачна головка, вид ізнизу; на фіг. 6 -10 зображено приклади встановлення видачної головки в ємкості; на фіг. 11-14 зображено приклади виконання частини видачної головки, яка виступає за межі ємкості назовні; на фіг. 15-17 зображено приклади роботи пристрою. Позиції на кресленнях Пристрій для зберігання й видачі препарату за першим варіантом містить ємкість 1 з гнучкою стінкою, здатною деформуватися, та жорсткою горловиною 2, в якій встановлено видачну головку. Видачну головку виконано у вигляді стержня з пористого матеріалу. Стержень установлено в горловині 2 ємкості 1 з можливістю фіксації з нею. При цьому частину 3 стержня спрямовано в порожнину ємкості 1, частина 4 стержня фіксується в горловині 2 ємкості 1, а частина 5 - виступає за межі ємкості 1 назовні (фіг. 1). Для забезпечення фіксації видачної головки з ємкістю 1, принаймні, одну частину 4 стержня, яка контактує з ємкостю 1 в області горловини 2, до встановлення в ємкість 1 може бути виконано з лінійним розміром Ні поперечного перерізу, максимальне значення котрого знаходиться у границях від Ц до Lt +3S-I, де Li - максимальний лінійний розмір поперечного перерізу горловини 2 ємкості 1 в місті контакту ємкості 1 із стержнем; Si - допуск на максимальний лінійний розмір поперечного перерізу горловини 2 ємкості 1 в області контакту ємкості 1 із стержнем (фіг. 2-5). Виготовлення стержня з максимальним значенням лінійного розміру Ні поперечного перерізу частини 4, яка контактує з ємкостю 1 в області горловини 2, більшим максимального лінійного розміру І_і поперечного перерізу горловини 2 ємкості 1 у місці контакту ємкості 1 із стержнем зумовлено наступним. При встановленні стержня в горловину 2 ємкості 1 внаслідок досить високої здатності деформуватися пористого матеріалу, з якого виконано стержень, його стінки злегка зміщуються в радільному напрямку, дозволяючи безперешкодно встановити стержень в горловині 2 ємкості 1. Після розміщення стержня в горловині 2 ємкості 1 стінки елемента для видачі препарату, прагнучи повернутися у вихідне положення, розширюються в радіальному напрямку, щільно прилягаючи до стінок горловини 2 ємкості 1, утворюючи ефективне ущільнення по поверхні контакту горловини 2 ємкості 1 із стержнем, забезпечуючи його нерухоме з'єднання з ємкістю 1. При виготовленні стержня з максимальним розміром поперечного перерізу Ні її частини 4, яка контактує з ємкістю 1 в області горловини 2 меншим максимального лінійного розміру і. І поперечного перерізу горловини 2 ємкості 1 у місці контакту ємкості 1 із стержнем ущільнення по поверхні контакту горловини 2 ємкості 1 із стержнем буде недостатнім. Це може призвести при збільшенні тиску на стінки ємкості 1 до самочинного вилучення стержня з горловини 2 ємкості 1. Виготовлення стержня з максимальним розміром поперечного перерізу Ні її частини 4, яка контактує з ємкістю 1 в області горловини 2, що перебільшує максимальний лінійний розмір U поперечного перерізу горловини 2 ємкості 1 у місці контакту ємкості 1 із стержнем на величину більшу за потроєний допуск Si на максимальний лінійний розмір Li поперечного перерізу горловини 2 ємкості 1 в області її котакту із стержнем недоцільно. Це пояснюється зростанням зусилля, яке необхідне для встановлення стержня в горловині 2 ємкості 1, що може призвести до деформації і руйнування стержня. Для забезпечення фіксації видачної головки з ємкістю 1, поміж, принаймні, однією частиною 4 стержня, яка контактує з ємкістю 1 в області горловини 2, і ємкістю 1 можна розмістити шар адгезиву 6 (фіг. 6). Фіксацію видачної головки з ємкістю 1 може бути також забезпечено виконанням, принаймні, на одній частині 4 стержня, яка фіксується в горловині 2 ємкості 1, принаймні, одного радіального виступу 7, а на поверхні ємкості 1, що контактує з даною частиною 4 стержня в області горловини 2 принаймні, одного радіального паза 8 (фіг. 7, 8). Крім того, принаймні, на одній частині 4 стержня, що фіксується в горловині 2 ємкості 1, можна виконати, принаймні, один кільцевий виступ 9, а на поверхні ємкості 1, яка контактує з даною частиною 4 стержня в області горловини 2 виконати, принаймні, один кільцевий паз 10, що також забезпечує фіксацію видачної головки з ємкістю (фіг. 9, 10). При цьому для збереження структури стержня і виключення можливості його руйнування при складанні з ємкістю найдоцільніше частину стержня, яку спрямовано в порожнину ємкості, виконувати з максимальною площею поперечного перерізу, не більшою максимальної площі поперечного перерізу горловини ємкості (фіг. 1). Для забезпечення обробки різних поверхонь, наприклад, ділянок шкіряного покриву, або нігтів, частину 5 стержня, яка виступає за межі ємкості 1 назовні, може бути виконано з площею поперечного перерізу або меньшою (фіг. 11), або більшою 5362 {фіг. 12), або такою, яка б дорівнювала (фіг. 13) площі поперечного перерізу частини 4 стержня, котра фіксується в горловині 2 ємкості. Крім того, частину 5 стержня, що виступає за межі ємкості 1 назовні можна виконати у вигляді пензля (фіг. 14). Пристрій для зберігання і видачі препарату за двома варіантами працює наступним чином. За необхідності обробки поверхні, наприклад, шкіряного покриву засобом, що знімає подразнення від укусів комарів, перевертають ємкість 1 виступаюючою частиною 5 стержня вниз. При цьому препарат, вступаючи до контакту з частиною З стержня, якусрямовано в порожнину ємності 1, просочує стержень. Торкнувшись ушкодженої ділянки шкіряного покриву частиною 5 стержня, яка виступає за межі ємності 1 назовні, проводять обробку поверхні (фіг. 15) Переміщення препарату (рідини) через стержень, котрого виконано з пористого матеріалу, зумовлено тим, що сили притягання, які діють між молекулами пор стержня і препарату, змушують його переміщуватися по стінці пор, що призводить до викривлення ділянки поверхні препарату, що примикає до стінки пор. Це створює капілярний тиск, котрий в кожній точці викривленої поверхні точно врівноважує тиск, спричинений переміщенням рівня рідини. При цьому взаємне притягання молекул рідини є слабкішим від їх притягання молекулами поверхні пористого тіла, що зумовлює переміщення препарату по порах стержня в напрямку видачі препарату до повного насичення його частин, розташованих в ємкості і виступаючих частин стержня, які знаходяться над нею. Швидкість переміщення препарату залежить від пористості тіла стержня і в'язкості препарату. Якщо препарат являє собою рідину з підвищеною в'язкістю, наприклад, ефірна олія, і 8 його переміщення через стержень утруднене, то на препарат діють стискувальним зусиллям шляхом періодичного натискування вручну на стінки ємкості 1. При цьому створюється додатковий тиск рідини всередині ємкості, що сприяє безперешкодному переміщенню препарату на поверхню обробки (фіг. 16). Якщо стан оброблюваної поверхні не дозволяє обробляти ЇЇ контактам способом, наприклад, при опіку шкіри, то препарат можна нанести на уражену ділянку шкіри краплинним шляхом. Для цього необхідно перевернути ємкість 1 виступаючою частиною 5 стержня вниз і, не торкаючись елементом для видачі препарату ділянки обробки, провести періодичне натискання на стінки ємкості 1. Препарат під впливом зовнішнього тиску витискається через пори стержня по краплях і наноситься на ділянку шкіряного покриву, що потребує обробки (фіг. 17). Швидкість і кількість видавання крапель за одиницю часу можна регулювати величиною зусилля, що прикладається до стінок ємкості. При цьому виключається переміщення рідини у вигляді струменя, бо видачна головка, яку виконано у вигляді стержня з пористого матеріалу, гасить швидкість потоку рідини, що витікає через нього. Фіксація видачної' головки з ємкістю гарантує, при збільшенні ззовні тиску на стінки ємкості або на видачну головку, відсутність її зсуву з ємкості або в порожнину ємкості при обробці поверхні. Це дозволяє здійснити і контактну і безконтактну видачу препарату незалежно від його в'язкості, що значно розширює функціональні можливості використання пристрою і підвищує зручність користування ним. 5362 і, 10 11 12 5382 У/////////////ШЯ Комп'ютерна верстка М. Кпюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Укра'їна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
