Спосіб визначення робочої характеристики біта-індикатора якості у системі зв’язку з багатостанційним доступом і кодовим розділенням каналів та пристрій для його здійснення

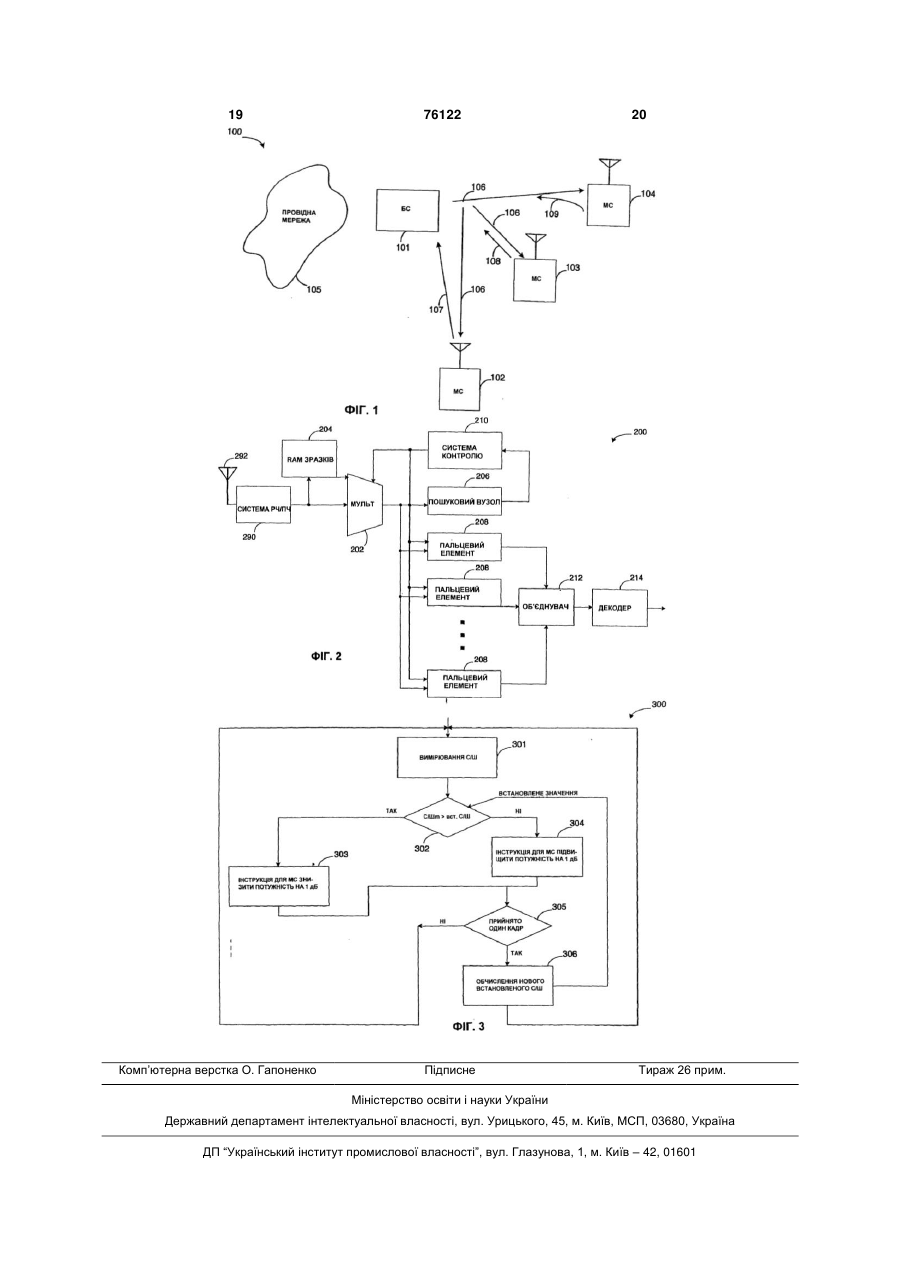

1. Спосіб визначення робочої характеристики біта-індикатора якості у системі зв'язку з багатостанційним доступом і кодовим розділенням каналів, який включає: a) конфігурування приймача для очікування прийому у каналі зв'язку при повношвидкісній передачі даних, b) передачу сигналу від передавача до зазначеного приймача, причому зазначений сигнал є сигналом переносу зазначеного каналу зв'язку при швидкості передачі даних, відмінній від зазначеної повношвідкісної передачі даних, і з рівнем потужності, достатнім для прийому при зазначеній повношвидкісній передачі даних, c) відмову у прийомі зазначеним приймачем у зазначеному каналі зв'язку при зазначеній повношвидкісній передачі даних, d) визначення відношення сигнал/шум для прийнятого сигналу у зазначеному приймачі, e) визначення значення зазначеного бітаіндикатора якості, базуючись на зазначеному визначеному відношенні сигнал/шум, f) передачу до зазначеного передавача зазначеного визначеного значення біта-індикатора якості. 2. Спосіб за п. 1, який відрізняється тим, що додатково включає повторення операцій (b)-(f). 3. Спосіб за п. 1, який відрізняється тим, що додатково включає визначення зазначеної робочої 2 (19) 1 3 76122 4 йнятого зазначеним приймачем, і визначення знанадсилання почергово неушкоджених і дефектних чення зазначеного біта-індикатора якості, базуюкадрів з даними, причому неушкоджені кадри надчись на зазначеному визначенні відношення сигсилаються базовою станцією з швидкістю передачі нал/шум, даних 9600 або 14400 біт/с, а дефектні кадри наддругий передавач, конфігурований для передачі силаються з базової станції по щонайменше одній до зазначеного першого передавача зазначеного з двох магістралей, причому перша магістраль визначеного значення зазначеного біта-індикатора включає зв'язок з швидкістю передачі даних 1500 якості. або 1800 біт/с, як у прямому основному каналі, а 10. Пристрій за п. 9, який відрізняється тим, що друга магістраль включає зв'язок з швидкістю пезазначене визначення характеристики зазначеного редачі даних 9600 або 14400 біт/с з використанням біта-індикатора якості слугує для визначення харізної радіоконфігурації, починаючи з радіо конфірактеристики зазначеного біта-індикатора якості у гурації, конфігурованої під тест. 13. Спосіб за п. 12, який відрізняється тим, що прямому виділеному каналі керування у зазначеній системі зв'язку. додатково включає перевірку на базовій станції 11. Пристрій за п. 9, який відрізняється тим, що прийнятого біта-індикатора якості порівнянням з зазначений приймач зв'язаний з мобільною станвідповідними кадрами, прийнятими МС для щоцією, зазначений перший передавач - з базовою найменше 100 кадрів. 14. Спосіб за п. 12, який відрізняється тим, що станцією і зазначений другий передавач - з зазначеною мобільною станцією у зазначеній системі додатково включає почергове вмикання і вимиканзв'язку. ня передачі кадру з бітами контролю потужності 12. Спосіб передачі даних у системі зв'язку, який лише у прямому виділеному каналі керування. 15. Спосіб за п. 12, який відрізняється тим, що включає: з'єднання базової станції і генератора AWGN (адидодатково включає очікування прийому бітативного білого гаусового шуму) з антенним штекеіндикатора якості у кодограмі, яка надсилається за рним з'єднувачем мобільної станції, кодограмою кадру з чергуванням "0" і "1" для неконфігурування мобільної станції для роботи у ушкоджених і дефектних кадрів. 16. Спосіб за п. 14, який відрізняється тим, що службовому класі діапазонів і у тій радіоконфігурації, яку підтримує ця мобільна станція додатково включає очікування прийому зазначенодля кожного класу діапазонів, го біта-індикатора якості у кодограмі, яка надсилавстановлення з'єднання з використанням виділеється за кодограмою кадру з чергуванням "0" і "1" ного каналу керування і для зазначеного вмикання і вимикання передачі кадрів. Винахід стосується зв'язку. Системи безпровідного зв'язку з паралельним доступом і кодовим ущільненням каналів (ПДКУ або CDMA) були описані у різних стандартах, опублікованих Асоціацією Зв'язку США. Фахівцям відомі ці стандарти як ТІА/ЕФІРНОГО ІНТЕРФЕЙСУ/18-2000, ТІА/ЕФІРНОГО ІНТЕР-ФЕЙСУ/95А/В і WCDMA та ін. Копії цих стандартів можна отримати на сайті http://www.cdg.org або від ТІА, Standards and Technology Department. 2500 Wilson Boulevard, Arlington, V.A., USA. Специфікації WCDMA можна отримати від 3GPP Support Office, 650 Route des Lucioles-Sophia Antipolis, ValbonneFrance. Розділ одного з таких стандартів визначає перевірку роботи пристроїв, що працюють згідно з вимогами кожного з стандартів. Розділ у цих стандартах містить детальний опис втілень, що реалізують спрощену процедуру перевірки бітіндикаторів якості (БІЯ). Згідно з цим, існує потреба в удосконаленні системи зв'язку. Запропоновано спосіб і пристрій для ефективної перевірки функціонування БІЯ у системі з ПДКУ. Ці спосіб і відповідний пристрій включають пристосування приймача для прийому каналу зв'язку з повною швидкості передачі і передачу сигналу від передавача до приймача. Цей сигнал несе канал зв'язку з швидкістю передачі, відмінною від повної, і з потужністю, необхідною для прийому з повною швидкістю передачі. Внаслідок цього приймач не може приймати канал зв'язку з повною швидкістю передачі. У приймачі визначається відношення сигнал/шум прийнятого сигналу і через це відношення визначається значення БІЯ, яке передається до передавача. Особливості, об'єкти і переваги винаходу детально розглядаються у наведеному подальшому описі з посиланнями на креслення, у яких: Фіг.1 - система зв'язку, здатна працювати згідно з різними втіленнями винаходу, Фіг.2 - приймач системи зв'язку для мобільної і базової станцій, здатний працювати згідно з різними втіленнями винаходу, і Фіг.3 - схема операцій контролю рівня потужності каналу зв'язку між мобільною і базовою станціями згідно з різними втіленнями винаходу. Нові удосконалені спосіб і відповідний пристрій забезпечують ефективне виконання процедури перевірки у передавачі і приймачі у системі зв'язку з ПДКУ. Одне з описаних тут типових втілень призначене для використання у цифровій системі безпровідного зв'язку. Інші втілення можуть бути використані у різних довкіллях і конфігураціях. Взагалі описані тут системи можуть бути реалізовані з використанням програмованих процесорів, інтегральних схем або дискретної логіки. Дані, інструкції, команди, інформація, сигнали, символи і елементи коду, що згадуються у описі, можуть бути репрезентовані напругами, струмами, 5 76122 6 електромагнітними хвилями, магнітними полями кового вузла 206 і пальцевих елементів 208. Вузол або частками, оптичними полями або частками 210 керування використовує елементи 208 для або їх комбінаціями. Крім того, блоки схеми опедемодуляції прийнятого сигналу з різними часовирацій можуть бути реалізовані схемно або як опеми зсувами, базованими на результатах пошуку, рації способу. одержаних від пошукового вузла 206. Результати Фіг.1 містить загальну блок-схему системи 100 демодуляції об'єднуються і надсилаються до дезв'язку, здатну працювати згідно з одним з стандакодера 214, який декодує їх і одержує на виході ртів ПДКУ і згідно з різними втіленнями. У загальдекодовані дані. ному випадку система 100 включає базову станцію Взагалі для пошуку пошуковий вузол 206 може (БС) 101, яки забезпечує канали зв'язку між багавикористовувати некогерентну демодуляцію пілоттьма мобільними станціями (МС), наприклад, 102каналу для перевірки часової гіпотези і фазових 104, і між МС 102-104 і провідною мережею 105. зсувів, що відповідають різним передавальним БС 101 може також включати ряд компонентів, джерелам і шляхам проходження. Демодуляція, наприклад, контролер МС, контролер БС і радіощо виконується пальцевими елементами 208, мочастотний трансівер (ці компоненти не показані). же виконуватись як когерентна демодуляція інших БС 101 може мати зв'язок з іншими БС. БС 101 каналів, наприклад, контрольних і інформаційних. підтримує зв'язок з кожною МС через прямий каІнформація, одержана пошуковим вузлом 206 нал зв'язку. Прямий канал може забезпечуватись шляхом демодуляції пілот-каналу, може бути висигналом прямого каналу від БС 101. Сигнали користана у пальцевих елементах 208 для демопрямого каналу, призначені для МС 102-104, модуляції інших каналів. Пошуковий вузол 206 і пажуть бути об'єднані для формування сигналу 106 льцеві елементи 208 можуть виконувати як пошук прямого каналу. Кожна з МС 102-104, приймаючи пілот-каналу, так і демодуляцію контрольного і сигнал 106 прямого каналу, декодує його для одеінформаційного каналів. Демодуляція і пошук моржання інформації, адресованої користувачу. На жуть виконуватись з різними часовими зсувами. приймальному кінці приймач може розглядати чиРезультати демодуляції можуть бути об'єднані у стину сигналу 106, адресовану до інших, як переоб'єднувачі 212 перед декодування даних кожного шкоди. каналу. Згортання каналів виконується множенням МС 102-104 підтримують зв'язок з БС 101 чеприйнятих зразків на комплексний кон'югат псеврез зворотний канал зв'язку, кожний з яких утводошумової (ПШ) послідовності і призначену функрюється сигналом (наприклад, сигнали 107-109 цію Уолша згідно з однією часовою гіпотезою з для МС 102-104)) зворотного каналу. БС 101 може подальшим цифровим фільтруванням одержаних передавати у пілот-каналі прямого каналу до всіх зразків інтегрованою схемою (не показаною). Така МС зумовлену послідовність біт даних, яка допопроцедура є добре відомою. Приймач 200 може магає кожній МС декодувати сигнал 106 прямого бути використаний у БС 101 і МС 102-104 для деканалу. Кожна з МС 102-104 може передавати до кодування інформації сигналів відповідно зворотБС 101 пілот-канал, який може бути використаний ного і прямого каналів. БС 101 може мати кілька для декодування інформації, яку несе сигнал звоприймачів 200 для декодування інформації, переротного каналу, переданий цією МС. Використання даної від кількох МС одночасно. і робота пілот-каналу добре відомі фахівцям. КожПриймач 200 може також знижувати перешкона МС 102-104 і БС 101 мають передавач і прийди через процедуру кореляції. Прийняті зразки, мач для підтримання зв'язку через прямий і зворозчитані з RAM 204 зазнають кореляційної обробки тний канали. для кожного прийнятого сигналу. Процес кореляції Фіг.2 містить блок-схему приймача 200, що виможе бути взагалі описаний як операції пошуковокористовується для обробки сигналів ПДКУ. Прийго вузла 206, пальцевого елемента 208 і об'єднумач 200 демодулює прийнятий сигнал для одервача 212. Оскільки прийняті зразки містять зразки жання інформації, яку несе цей сигнал. Прийняті сигналів від кількох передавальних джерел, корезразки зберігаються у пам'яті з довільним достуляційний процес можна повторювати для кожного пом (RAM) 204. Прийняти зразки генеруються сисприйнятого сигналу. Кореляційний процес для котемою 290 радіочастоти/проміжної частоти жного прийнятого сигналу може бути унікальним, (РЧ/ПЧ) і антенною системою 292. Антенна систеоскільки кожний сигнал може потребувати окремих ма 292 приймає РЧ сигнал і спрямовує його до кореляційних параметрів, а саме тих, що викориссистеми 290 РЧ/ПЧ, яка може бути звичайним товуються пошуковим вузлом 206, пальцевим приймачем РЧ/ПЧ. Прийняті сигнали РЧ фільтруелементом 208 і об'єднувачем 212. Кожний сигнал ються, їх частота знижується і вони цифруються з може включати інформаційний канал і пілот-канал. формуванням прийнятих зразків на частотах моПШ послідовності, призначені інформаційному і дуляції. Зразки надходять до демультиплексора пілотному каналам, що переносяться кожним сиг202, вихід якого надсилається до вузла 206 пошуналом, можуть бути різними. Кореляційний процес ку і елементів 208 паралельної обробки ("пальцеможе включати оцінювання каналу, тобто оцінювих"), з якими має зв'язок вузол 210 керування. вання характеристик завмирання у каналі, базоваОб'єднувач 212 з'єднує декодер 214 з пальцевими них на результаті кореляції з пілот-каналом. Оцінелементами 208. Вузол 210 керування може бути ка каналу може бути використана для кореляції з мікропроцесором, керованим програмою і може інформаційним каналом. Після цього виконується бути частиною тієї ж інтегральної схеми або бути декодування кожного інформаційного каналу. реалізований як окрема інтегральна схема. Результат кожного кореляційного процесу моПід час роботи прийняті зразки надходять до же піддаватись декодуванню у декодері 214. Якщо демультиплексора 202, який надсилає їх до пошупереданий канал був кодований з згорткою, опе 7 76122 8 рація 214 декодування виконується згідно з застопередачі зворотного каналу, базуючись на незасованим згортаючим кодом. Якщо переданий калежних вимірюваннях С/Ш щонайменше одного нал був підданий турбокодуванню, операція 214 прийнятого каналу, наприклад, пілот-каналу, канадекодування виконується згідно з застосованим лу виклику, синхроканалу і інформаційного каналу. турбокодом. МС може виконувати такі вимірювання до встаноДекодування кожного сигналу дає достатньо влення потужності передачі зворотного каналу. інформації для визначення, чи був генерований Фіг.3 містить схему 300 операцій типового споіндикатор проходження для кожної перевірки КЦН, собу контролю потужності у замкненому контурі. пов'язаного з кожним переданим кадром даних. Процедура 300 такого контролю починається, коли Використання КЦН у системах зв'язку добре відоМС системи 100 зв'язку знаходить прямий інформе фахівцям. Якщо КЦН проходить, результат маційний канал. Після початкової спроби доступу декодування каналу, пов'язаний з цим КЦН, може МС встановлює початковий рівень потужності звобути переданий на подальшу приймальну операротного каналу. Далі цей початковий рівень корицію. Для оцінювання якості сигналу може бути вигується замкненим контуром контролю потужності. користаний БІЯ, який може бути переданий субкаПроцедура 300 контролю потужності у замкненому налі контролю потужності зворотного каналу і контурі працює швидше за контроль потужності у вказувати якість прямого спеціалізованого каналу незамкненому контурі. Процедура 300 забезпечує (DCCH). Якщо використовується прямий основний корекцію для контролю потужності у незамкненому канал, БІЯ встановлюється подібно до бітаконтурі. Процедура 300 виконується разом з контіндикатора стирання (БІС), який може вказувати ролем у незамкненому контурі протягом існування стертий кадр каналу і/або відсутність передачі інформаційного каналу для забезпечення контрокадру каналу. лю потужності зворотного каналу у значному диСигнали, прийняті БС 101, можуть надходити намічному діапазоні. до приймача 200. Антенна система 292 системи На початку процедури 300 БС 101 виміряє від290 РЧ/ПЧ приймає сигнали від МС і формує зразношення С/Ш (опер. 301) для сигналу зворотного ки цих сигналів, які можуть зберігатись у RAM 204. каналу, переданого від МС. Виміряне С/Ш порівПриймач 200 може включати кілька пошукових нюється з встановленим С/Ш (вст. С/Ш). Виміряне вузлів 206, кілька пальцевих елементів 208, кілька С/Ш може бути репрезентоване Eb/Ι, тобто віднооб'єднувачів 212 і кілька декодерів 214 для одношенням енергії біту до перешкод, і встановлене часного здійснення кореляційної процедури і дезначення може мати відповідну форму. Встановкодування всіх сигналів, прийнятих від різних МС. лене значення вибирається для МС і може спочатОднак, необхідно мати лише одну антенну систеку базуватись на встановленому МС рівні потужму 292 і одну систему 290 РЧ/ПЧ. ності у незамкненому контурі. З кожним початком кореляційного процесу Якщо виміряне С/Ш перевищує встановлене пошуковий вузол 206 і пальцевий елемент 208 значення (опер. 303), БС 101 інструктує МС знизизаново починають процедуру визначення некогети рівень потужності прямого каналу на певне знарентної модуляції пілот-каналу для перевірки чачення, наприклад, 1дБ. Коли виміряне С/Ш пересової гіпотези і фазових зсувів. Пошуковий вузол вищує встановлене значення, це вказує що МС 206 або пальцевий елемент 208, або пошуковий веде передачу у зворотному каналі з потужністю, вузол 206 і пальцевий елемент 208 разом можуть вищою за необхідну для підтримання належного визначати відношення сигнал/шум (С/Ш) для кожзв'язку у зворотному каналі. Інструкція для МС ного прийнятого сигналу. Відношення Eb/Ι є синознизити рівень потужності сигналу має метою знинімом відношення С/Ш і є мірою енергії сигналу ження загальних перешкод у системі. Якщо вимівідносно перешкод на одиничний символ даних ряне С/Ш є нижчим за встановлене значення, опеабо біт даних. Отже, Еb/І і С/Ш можуть бути взаєрацію 304 БС 101 інструктує МС підвищити рівень мозамінними. Перешкоди (І) можна визначити як потужності сигналу зворотного каналу на певне спектральну щільність потужності і теплові шуми. значення, наприклад, 1дБ. Коли виміряне С/Ш є Для контролю перешкод система контролює нижчим за встановлене значення, це вказує, що рівень сигналу, переданого від кожного передаваМС веде передачу у зворотному каналі з рівнем льного джерела, або швидкість передачі каналу потужності, недостатнім для підтримання адекватзв'язку, або обидва. Взагалі кожна МС визначає ного зв'язку. Підвищенням потужності передачі МС необхідний рівень потужності зворотного канапу може перебороти перешкоди і забезпечити наледля підтримання як інформаційного, так і пілотного жний рівень зв'язку у зворотному каналі. каналів. Відомими є різні схеми контролю потужОперації 302-304 можна розглядати як контності передачі сигналів від МС. Рівень вихідної роль потужності у внутрішньому контурі. Цей контпотужності кожної МС контролюється двома незароль утримує С/Ш зворотного каналу у БС 101 лежними контурами контролю - замкненим і незаякомога ближче до бажаного порогу, визначеного мкненим. Незамкнений контур контролю потужносвстановленим значенням. Бажане С/Ш базується ті базується на потребі для кожної МС на встановленому значенні, обраному для МС. підтримувати адекватний зв'язок з БС. Отже, МС, Підвищення або зниження потужності може відбуближча до БС, потребує меншої потужності, ніж ватись кілька разів протягом кадру. Один часовий більш віддалена МС. Сильний сигнал, прийнятий у кадр може бути розділений на 16 груп контролю МС, вказує на менші втрати при проходженні між потужності. Кожна така група складається з кількох МС і БС і тому потребує нижчого рівня потужності символів даних. Команда на зниження або підвипередачі зворотного каналу. У незамкненому конщення потужності може передаватись 16 разів на турі контролю МС встановлює рівень потужності кадр. Якщо один кадр даних не був прийнятий 9 76122 10 (опер. 305), контур 300 контролю потужності продкість передачі даних може бути знижена з підтдовжує виміряти С/Ш зворотного каналу протягом риманням постійної потужності передачі для нейтнаступної групи контролю потужності (опер. 301). ралізації впливу перешкод. Швидкість передачі Процес повторюється (опер. 302-304), доки від МС може бути знижена також для того, щоб дозволити не буде прийнятий щонайменше один кадр. іншим МС приймати сигнали прямого каналу з виОдне встановлене або бажане значення може щою швидкістю. виявитись не достатнім для всіх умов. Отже, встаНа додаток до замкненого і незамкненого конновлене значення може змінюватись (опер. 302) турів контролю потужності МС може коригувати залежно від бажаної частоти кадрових помилок у рівень вихідної потужності атрибутами кодового зворотному каналі. Якщо був прийнятий один кадр каналу згідно з вимогами стандарту. МС може даних (опер. 305), операцією 306 може бути обчивстановити вихідну потужність заголовка канапу слене нове встановлене значення, яке стає новим поліпшеного доступу, даних каналу поліпшеного бажаним значенням С/Ш для МС. Нове встановдоступу і даних спільного контролю зворотного лене значення може залежати від багатьох фактоканалу відносно рівня вихідної потужності зворотрів, включаючи частоту кадрових помилок. Наприного пілот-каналу. Рівень вихідної потужності звоклад, якщо ця частота перевищує зумовлений ротного пілот-каналу визначається замкненим і поріг (що вказує на неприйнятну частоту помилок), незамкненим контурами контролю потужності. МС встановлене значення може бути підвищене. Внапідтримує співвідношення між рівнями потужності слідок такого підвищення МС підвищує свій рівень кодового каналу і зворотного пілот-каналу. Це потужності передачі у зворотному каналі через співвідношення може визначатись швидкістю пеоперації порівняння (302) і інструктування на підредачі даних кодового каналу. Взагалі таблиця вищення потужності (опер. 304). Якщо частота надає значення цього відношення для різних швикадрових помилок є нижчою за поріг (що вказує на дкостей передачі даних. Взагалі це відношення є прийнятну частоту помилок), МС знижує свій рівищим для вищих швидкостей. Можуть використовень потужності передачі у зворотному каналі чевуватись відношення, що дорівнюють 1 або менрез операції порівняння (302) і інструктування на ше. При відношенні 1 рівень потужності пілотпідвищення потужності (опер. 303). Операції 305каналу, визначений контуром 300 контролю поту306, повертання від операції 306 до операції 302 жності, дорівнює рівню потужності кодового канадля визначення нового встановленого значення і лу. Протягом передачі даних у інформаційному вимірювання (опер. 301) С/Ш нових кадрів можна каналі можуть коригуватись швидкість передачі і розглядати як операції зовнішнього контуру. Цей рівень потужності цього каналу. Рівень потужності контур контролю потужності може надавати одну можна вибирати, базуючись на відносній потужнокоманду у кожній групі контролю потужності. Один сті зворотного пілот каналу. Після визначення кадр і одна група контролю потужності можуть маприйнятної швидкості передачі даних може бути ти тривалість 20 і 1,25мс, відповідно. встановлений відповідний рівень для інформаційДля зниження перешкод система може виконого каналу відносно рівня потужності зворотного ристовувати схему контролю потужності у прямому пілот-каналу. каналі. МС періодично інформує БС про якість У режимі передачі даних БС може забезпечупроходження голосу і даних. Частота кадрових вати канали зв'язку для великої кількості МС з різпомилок і вимірювання якості надсилаються до БС ними швидкостями передачі. Наприклад, одна МС у повідомленні про вимірювання потужності. Це може приймати у зворотному каналі дані з низькою повідомлення містить кількість прийнятих з помилшвидкістю передачі, а інша МС - з високою. У звоками кадрів у прямому каналі протягом інтервалу. ротному каналі БС може приймати багато сигналів Рівень потужності сигналу прямого каналу коригувід різних МС. Базуючись на незалежних вимірюється з урахуванням кількості кадрових помилок. ваннях, МС може вимагати від БС бажаної швидОскільки цей зворотний зв'язок базований на часкості передачі, передаючи цю вимогу у каналі контоті кадрових помилок, такий режим контролю потролю швидкості передачі (DRC). БС намагається тужності у зворотному каналі є значно повільнішим забезпечити передачу у прямому каналі з цією за контроль потужності у зворотному каналі. Для швидкістю передачі. У зворотному каналі МС може прискорення реакції може бути використаний біт автономно вибрати швидкість передачі серед кільстирання, який інформуватиме БС про те, чи був кох можливих. Обрана швидкість передачі може прийнятий попередній кадр з помилками або без бути передана до БС у зворотному каналі індиканих. Рівень потужності передачі може коригуватора швидкості передачі. Якість обслуговування тись безперервно одночасно з моніторингом повідля кожної МС може бути обмежена певним рівдомлень або біт стирання. нем. Якість обслуговування може обмежити макПри передачі даних прямий канал може пересимальну можливу швидкість передачі у зворотдаватись до МС з фіксованим рівнем потужності і з ному і/або прямому каналі. Крім того, передача коригуванням ефективної бажаної швидкості педаних може бути небезперервною, як це відбуваредачі прямого каналу. Коригування швидкості ється при передачі голосової інформації. Приймач передачі прямого каналу для системи в цілому є може приймати пакети даних з різними інтервалаформою контролю перешкод. Слід відзначити, що ми, різними для різних приймачів. Наприклад, метою контролю потужності прямого каналу є конприймач може приймати дані спорадично, в той троль перешкод у зоні обслуговування і/або спільчас, як інший приймач може приймати пакети з не використання обмежених комунікаційних ресуркороткими інтервалами. сів. Коли зворотна передача результатів Зв'язок з вищими швидкостями передачі потвимірювань якості вказує на поганий прийом, швиребує більшої потужності прийнятого/переданого 11 76122 12 сигналу, ніж для нижчих швидкостей. У випадку контур контролю потужності Прямого Інформаційголосового зв'язку прямий і зворотний канали моного Каналу у БС. При роботі у режимі жуть працювати з однаковими швидкостями переFPC_MODE, що дорівнює '100', і з канальною кондачі, які можуть бути обмеженими до низьких знафігурацією, що не передбачає Прямого Основного чень, оскільки частотний спектр голосу є Каналу, МС веде моніторинг Прямого Спеціалізообмеженим. Можливі швидкості передачі голосу ваного Каналу і надсилає БІЯ. Для активних кадрів для систем з ПДКУ визначені стандартами, наприБІЯ має те ж значення, що і БІС. Коли кадр неакклад, IS-95, IS-2000, WCDMA. При передачі даних тивний, БІЯ вказує якість каналу. У певних тестах швидкості передачі для прямого і зворотного капроцедура перевіряє, чи надсилає МС БІЯ з тим налів можуть бути різними. Наприклад, якщо МС же значенням, що і БІС для активних кадрів. У інприймає великий файл з бази даних, прямий каших тестах відбувається перевірка, чи надсилає нал буде зайнятий, головним чином, передачею МС БІЯ згідно с якістю прийнятого сигналу для пакетів даних з швидкістю, що може досягати неактивних кадрів, що містять лише біти контролю 2,5Мбіт/с. Швидкість передачі даних прямого капотужності (тобто не несуть даних). налу може визначатись вимогою МС. У зворотноВимірювання можуть включати: му каналі швидкість передачі даних може бути - приєднання генератора БС і AWGN до провінижчою, у межах від 4,8 до 153,6кбіт/с. дника антени МС згідно з Фіг.6.5.1-4 специфікації, Взагалі у системі 100 зв'язку, згідно з різними - конфігурування МС для роботи у кожному втіленнями, визначається робочий цикл каналу класі діапазонів, які підтримує МС, і виконання зв'язку, і рівень потужності цього каналу контрооперацій 3-8, люється згідно з визначеним робочим циклом. - якщо МС підтримує демодуляцію РадіоконфіКожна передача у каналі може бути часовим кадгурації 3, 4 або 5, встановлення сеансу зв'язку з ром тривалістю, наприклад, 20мс. Швидкість певикористанням Режиму 3 Тесту Спеціалізованого редачі кожного такого кадру може становити 1250Каналу Контролю і виконання операцій 5-8, 14400біт/с. Кількість біт у кожному кадрі залежить - якщо МС підтримує демодуляцію Радіоконфівід швидкості передачі. Канал може обслуговувати гурації 6, 7, 8 або 9, встановлення сеансу зв'язку з користувача або передавати/приймати службові використанням Режиму 7 Тесту Спеціалізованого сигнали протягом сеансу зв'язку між користувачаКаналу Контролю (див.1.3) і виконання операцій ми. Користувач у сеансі зв'язку може використову5-8, вати МС (наприклад, 102-104), кожна з яких може - встановлення тестових параметрів для Тесбути стільниковим телефоном. Адресатом може тів 1, 3, 5, 7, 9, 11 і 13 згідно з Табл.А.2.13.1-7 і бути БС 101. надсилання почергово повноцінних і поганих кадЗгідно з втіленням, каналом зв'язку може бути рів (20мс) з даними, причому повноцінні кадри спеціалізований канал контролю (DCCH), який надсилаються імітатором БС з швидкістю 9600 або може бути використаний для зв'язку з користува14400біт/с, а погані кадри - імітатором БС (1) з чем і для сигнальної інформації для підтримання швидкістю 1500 або 1800біт/с у Основному Пряінформаційного зв'язку між користувачем і адресамому Каналі при тій же тестовій радіоконфігурації, том, наприклад, між МС 102-104 і БС 101. Кількість або (2) з швидкістю 9600 або 14400біт/с з викорискадрів DCCH, що передаються протягом періоду танням радіоконфігурації, відмінної від тестової, часу, може бути різною залежно від використання. - перевірка прийнятого БІЯ у БС з порівнянням Час між передачами часових кадрів DCCH при з відповідними кадрами, прийнятими МС для щопередачі даних також може бути різним. Напринайменше 100 кадрів, клад, навіть при передачі інформаційних даних - встановлення тестових параметрів для Теспередача кадру у каналі зв'язку, наприклад, DCCH, тів 2, 4, 6, 8, 10, 12 і 14 згідно з Табл.А.2.13.1-1може не відбуватись. У іншій ситуації протягом А.2.13.1-7 і почергове вмикання і вимикання перекороткого часу у каналі зв'язку, наприклад, DCCH, дачі кадру з бітами контролю потужності лише у можуть передаватись кілька кадрів. Отже, робочий Прямому Спеціалізованому Каналі Контролю, цикл передачі кадрів у каналі зв'язку, наприклад, - перевірка прийнятого БІЯ у БС для щонайDCCH, може бути різним у різні часи. менше 100 кадрів. Процедура перевірки БІЯ може складатись з Мінімальний стандарт для певних тестів може трьох частин, що можуть перекриватись. Спрощевключати перевірку того, що почергові результати на процедура може бути реалізована у різних втіБІЯ '0' і '1' повторюють чергування повноцінних і леннях. Поведінка БІЯ для Прямого Спеціалізовапоганих кадрів, відповідно, з достовірністю 95%. ного Каналу Контролю може бути реалізована у Для інших тестів мінімальний стандарт може Прямому Спеціалізованому Каналі Контролю для включати перевірку того, що почергові результати МС, які підтримують канальну конфігурацію, що не БІЯ '0' і '1' повторюють чергування вмикання і випередбачає Прямого Основного Каналу. Протягом микання передачі кадрів, відповідно, з достовірнісперевірки може бути введений в дію замкнений тю 95%. 13 76122 14 Таблиця А.2.13.1-1 Тестові Параметри для Поведінки БІЯ для Прямого Спеціалізованого Каналу Контролю Радіоконфігурації 3 у AWGN Параметр îor îor/loc Пілотнe Еc/Іоr Одиниці дБм/1,23МГц дБ дБ Інформаційне Еc/Іоr дБ Еc/Іоr для контр. пот./lor дБ Швидкість передачі даних біт/с Інформаційне Eb/Nt дБ Тест 1 Тест 2 -55 -1 -7 [на 1дБ краще, ніж 1% FER у [на 1дБ краще, ніж 1% FER у AWGN] AWGN] [на 1дБ краще, ніж 1% FER [на 1дБ краще, ніж 1% FER Ес/lor для контролю потужнос- Ес/lor для контролю потужності у AWGN] ті у AWGN] 9600 для повноцінних кадрів [на 1дБ краще, ніж 1% FER у [на 1дБ краще, ніж 1% FER у AWGN] AWGN] Таблиця А.2.13.1-2 Тестові Параметри для Поведінки БІЯ для Прямого Спеціалізованого Каналу Контролю Радіоконфігурації 4 у AWGN Параметр îor îor/loc Пілотнe Еc/Іоr Одиниці дБм/1,23МГц дБ дБ Інформаційне Еc/Іоr дБ Еc/Іоr для контр. пот./lor дБ Швидкість передачі даних біт/с Інформаційне Eb/Nt дБ Тест 3 Тест 4 -55 -1 -7 [на 1дБ краще, ніж 1% FER y [на 1дБ краще, ніж 1% FER y AWGN] AWGN] [на 1дБ краще, ніж 1% FER [на 1дБ краще, ніж 1% FER Еc/Іоr для контролю потужнос- Еc/Іоr для контролю потужності у AWGN] ті у AWGN] 9600 для повноцінних кадрів [на 1дБ краще, ніж 1% FER y [на 1дБ краще, ніж 1% РЕРу AWGN] AWGN] Таблиця А.2.13.1-3 Тестові Параметри для Поведінки БІЯ для Прямого Спеціалізованого Каналу Контролю Радіоконфігурації 5 у AWGN Параметр îor îor/loc Пілотнe Еc/Іоr Одиниці дБм/1,23МГц дБ дБ Інформаційне Еc/Іоr дБ Еc/Іоr для контр. пот./lor дБ Швидкість передачі даних біт/с Інформаційне Eb/Nt дБ Тест 5 Тест 6 -55 -1 -7 [на 1дБ краще, ніж 1% FER у [на 1дБ краще, ніж 1% FER у AWGN] AWGN] [на 1дБ краще, ніж 1% FER [на 1дБ краще, ніж 1% FER Еc/Іоr для контролю потужнос- Еc/Іоr для контролю потужності у AWGN] ті у AWGN] 9600 для повноцінних кадрів [на 1дБ краще, ніж 1% FER y [на 1 дБ краще, ніж 1% FER у AWGN] AWGN] 15 76122 16 Таблиця А.2.13.1-4 Тестові Параметри для Поведінки БІЯ для Прямого Спеціалізованого Каналу Контролю Радіоконфігурації 6 у AWGN Параметр îor îor/loc Пілотнe Еc/Іоr Одиниці дБм/1,23МГц дБ дБ Інформаційне Еc/Іоr дБ Еc/Іоr для контр. пот./lor дБ Швидкість передачі даних біт/с Інформаційне Eb/Nt дБ Тест 7 Тест 8 -55 -1 -7 [на 1дБ краще, ніж 1% FER y [на 1дБ краще, ніж 1% FER y AWGN] AWGN] [на 1дБ краще, ніж 1% FER [на 1дБ краще, ніж 1% FER Еc/Іоr для контролю потужнос- Еc/Іоr для контролю потужності у AWGN] ті у AWGN] 9600 для повноцінних кадрів [на 1дБ краще, ніж 1% FER y [на 1дБ краще, нiж 1% FER y AWGN] AWGN] Таблиця А.2.13.1-5 Тестові Параметри для Поведінки БІЯ для Прямого Спеціалізованого Каналу Контролю Радіоконфігурації 7 у AWGN Параметр îor îor/loc Пілотнe Еc/Іоr Одиниці дБм/1,23МГц дБ дБ Інформаційне Еc/Іоr дБ Еc/Іоr для контр. пот./lor дБ Швидкість передачі даних біт/с Інформаційне Eb/Nt дБ Тест 9 Тест 10 -55 -1 -7 [на 1дБ краще, ніж 1% FER у [на 1дБ краще, ніж 1% FER у AWGN] AWGN] [на 1дБ краще, ніж 1% FER [на 1дБ краще, ніж 1% FER Еc/Іоr для контролю потужнос- Еc/Іоr для контролю потужності у AWGN] ті у AWGN] 9600 для повноцінних кадрів [на 1дБ краще, ніж 1% FER у [на 1дБ краще, ніж 1% FER у AWGN] AWGN] Таблиця А.2.13.1-6 Тестові Параметри для Поведінки БІЯ для Прямого Спеціалізованого Каналу Контролю Радіоконфігурації 8 у AWGN Параметр îor îor/loc Пілотнe Еc/Іоr Одиниці дБм/1,23МГц дБ дБ Інформаційне Еc/Іоr дБ Еc/Іоr для контр. пот./lor дБ Швидкість передачі даних біт/с Інформаційне Eb/Nt дБ Тест11 Тест 12 -55 -1 -7 [на 1дБ краще, ніж 1% FER y [на 1дБ краще, ніж 1% FER y AWGN] AWGN] [на 1дБ краще, ніж 1% FER [на 1дБ краще, ніж 1% FER Еc/Іоr для контролю потужнос- Еc/Іоr для контролю потужності у AWGN] ті у AWGN] 9600 для повноцінних кадрів [на 1дБ краще, ніж 1% FER y [на 1дБ краще, ніж 1% FER у AWGN] AWGN] 17 76122 18 Таблиця А.2.13.1-7 Тестові Параметри для Поведінки БІЯ для Прямого Спеціалізованого Каналу Контролю Радіоконфігурації 9 у AWGN Параметр îor îor/loc Пілотнe Еc/Іоr Одиниці дБм/1,23МГц дБ дБ Інформаційне Еc/Іоr дБ Еc/Іоr для контр. пот./lor дБ Швидкість передачі даних біт/с Інформаційне Eb/Nt дБ Тест 13 Тест 14 -55 -1 -7 [на 1дБ краще, ніж 1% FER у [на 1дБ краще, ніж 1% FER у AWGN] AWGN] [на 1дБ краще, ніж 1% FER [на 1дБ краще, ніж 1% FER Еc/Іоr для контролю потужнос- Еc/Іоr для контролю потужності у AWGN] ті у AWGN] 9600 для повноцінних кадрів [на 1дБ краще, ніж 1% FER у [на 1дБ краще, ніж 1% FER у AWGN] AWGN] Фахівцю зрозуміло, що логічні блоки, модулі і операції алгоритмів, які стосуються наведених тут втілень винаходу, можуть бути реалізовані схемно, програмно або комбіновано. Для ілюстрації взаємозамінності схемних і програмних рішень наведені тут ілюстративні компоненти, блоки, модулі, схеми і операції були описані, як правило, через їх функції. Спосіб реалізації цих функцій (схемно або програмно) залежить від конкретного застосування і системних конструктивних обмежень. Фахівець може реалізувати описані функції різними шляхами для кожного застосування, але спосіб такої реалізації не виходить за межі винаходу. Логічні блоки, модулі і операції алгоритмів, які стосуються наведених тут втілень винаходу, можуть бути реалізовані через використання процесора загального призначення, процесора цифрових сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), спеціалізованого набору програмованих польових логічних елементів (FPGA) або інших програмованих логічних пристроїв, дискретної ключової або транзисторної логіки, дискретних схемних компонентів або будьякої їх комбінації, здатної виконувати описані функції. Процесор загального призначення може бути мікропроцесором або звичайним процесором, контролером, мікроконтролером або скінченним автоматом. Процесор може бути реалізо ваний як комбінація обчислювальних пристроїв, наприклад, DSP і мікропроцесора, кількох мікропроцесорів, одного або кількох мікропроцесорів і ядра DSP, або інші комбінації. Операції алгоритму виконання описаних втілень можуть бути реалізовані схемно або з використанням програмних модулів, що виконуються процесором, або комбіновано. Програмний модуль може зберігатись у RAM, флеш-пам'яті, ROM, ПЗП, НПЗП, регістрах, на жорсткому диску, на знімному диску, CD-ROM або у іншому відомому середовищі зберігання. Звичайно середовище зберігання має такий зв'язок з процесором, який дозволяє процесору зчитувати інформації з середовища і записувати інформацію. У іншому варіанті це середовище і процесор можуть бути інтегровані і, як варіант, знаходитись у ASIC. ASIC може бути розташована у користувацькому терміналі. У іншому варіанті процесор і середовище зберігання можуть знаходитись у користувацькому терміналі у вигляді дискретних компонентів. Наведений опис бажаних втілень дає змогу фахівцю застосувати винахід. Різні модифікації цих втілень і принципи винаходу дозволять побудувати інші втілення без додаткового винахідництва. Винахід не обмежується цим втіленнями і його об'єм визначається його принципами і новими ознаками. 19 Комп’ютерна верстка О. Гапоненко 76122 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
