Суміш будівельного матеріалу
Номер патенту: 78182
Опубліковано: 15.03.2007
Автори: Вебер Гунтер, Шлезігер Хартвіг, Ланге Вернер, Морнінг Мартін, Кізеветтер Рене
Формула / Реферат
1. Суміш будівельного матеріалу, що містить цемент, кварцовий пісок або пісок вапняку, а також полісахарид або похідну полісахариду, яка відрізняється тим, що вона містить полісахарид або похідну полісахариду, одержані шляхом
а) розчинення або набрякання полісахариду або похідної полісахариду в 35-99 мас. % води відносно загальної маси,
б) переведення води з набряклого або розчиненого полісахариду або похідної полісахариду у парову фазу й одночасного переведення розчиненого або набряклого полісахариду, або похідної полісахариду в твердий стан за допомогою введення потоку газу в пристрій, який перемелює, і вилучення потоком газу води з полісахариду або з похідної полісахариду,
в) відокремлення частинок твердого матеріалу полісахариду або похідної полісахариду від потоку газу,
причому компоненти беруть у наступному масовому співвідношенні (мас.%):
цемент 1-58,5
полісахарид або похідна полісахариду 0,001-5
кварцовий пісок або пісок вапняку до 90.
2. Суміш будматеріалу за п. 1, яка відрізняється тим, що вона містить полісахарид або похідну полісахариду, які одержано шляхом
а) розчинення або набрякання полісахариду або похідної полісахариду в 50-80 мас. % води відносно загальної маси,
б) переведення води з набряклого або розчиненого полісахариду або похідної полісахариду в парову фазу і одночасного переведення розчиненого або набряклого полісахариду або похідної полісахариду в твердий стан шляхом внесення розчиненого або набряклого полісахариду або похідної полісахариду в ударно-відбивний млин з високою кількістю обертів, який працює на газовому потоці, причому за допомогою потоку газу перегрітої суміші водяної пари і повітря або водяної пари й інертного газу, в якій фракція водяної пари складає від 40 до 90 мас. %, по відношенню до суміші водяної пари й інертного газу або суміші з водяної пари і повітря, вода видаляється,
в) відокремлення частинок твердого матеріалу полісахариду або похідної полісахариду від потоку газу.
3. Суміш будматеріалу за будь-яким з пп. 1 та 2, яка відрізняється тим, що на стадії в) проводять додаткове сушіння полісахариду або похідної полісахариду.
4. Суміш будматеріалу за будь-яким з пп. 1-3, яка відрізняється тим, що вона містить як похідну полісахариду естер полісахариду або етер полісахариду.
5. Суміш будматеріалу за п. 4, яка відрізняється тим, що вона містить як етер полісахариду - етер целюлози, етер крохмалю, етер гуару або їх суміші.
6. Суміш будматеріалу за п. 4, яка відрізняється тим, що вона як естер полісахариду містить естер целюлози або естер крохмалю, або їх суміші.
7. Суміш будматеріалу за будь-яким з пп. 1-6, яка відрізняється тим, що вона додатково містить гідроксид кальцію в кількості 34,20 мас. %.
8. Суміш будматеріалу за будь-яким з пп. 1-7, яка відрізняється тим, що вона додатково містить засіб гідрофобізаціі в кількості 0,76 мас. %.
9. Суміш будматеріалу за будь-яким з пп. 1-8, яка відрізняється тим, що вона додатково містить пороутворюючу добавку в кількості 0,076 мас. %.
10. Суміш будматеріалу за будь-яким з пп. 1-9, яка відрізняється тим, що вона додатково містить целюлозні волокна і/або синтетичні волокна в кількості 4,74 мас. %.
11. Суміш будматеріалу за будь-яким з пп. 1-10, яка відрізняється тим, що вона додатково містить синтетичний дисперсійний порошок в кількості 1,44 мас. %.
12. Суміш будматеріалу за будь-яким з пп. 1-11, яка відрізняється тим, що вона являє собою штукатурку, для наненсення вручну або машинкою, клей, використовуваний для нанесення облицьовувальної плитки, масу для вирівнювання підлоги, заповнювач для стиків, будівельний розчин, шприцбетонну масу, масу для нанесення на плитку, цементний або вапняно-цементий екструдат або шпаклювальну масу.
13. Суміш будматеріалу за будь-яким з пп. 1-12, яка відрізняється тим, що вона містить полісахарид або похідну полісахариду з розміром частинок менше 15 мкм у кількості максимально 2 мас. %, з розміром частинок величиною менше 10 мкм у кількості максимально 2 мас. % і з величиною частинок менше 5 мкм у кількості максимально 1 мас. %.
Текст

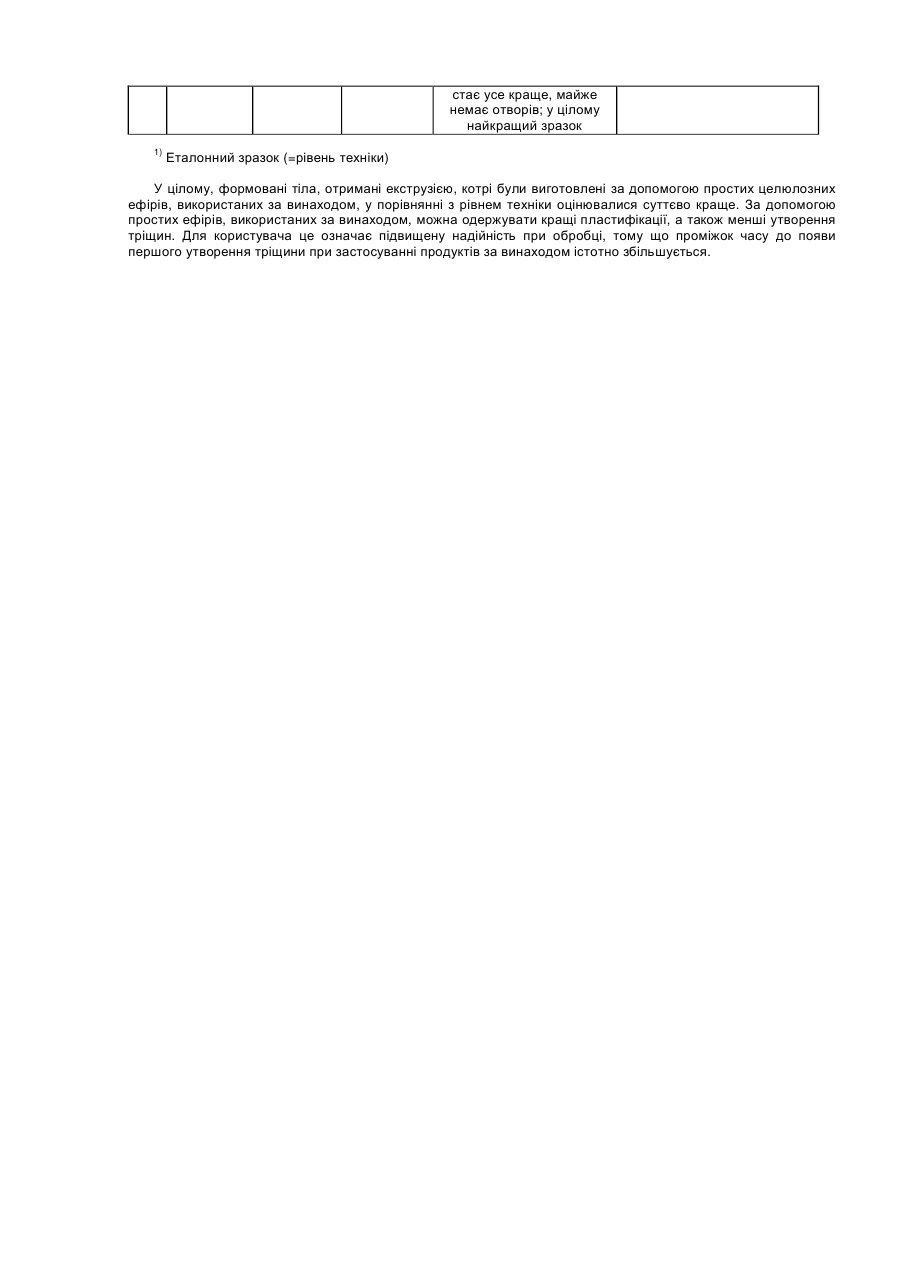

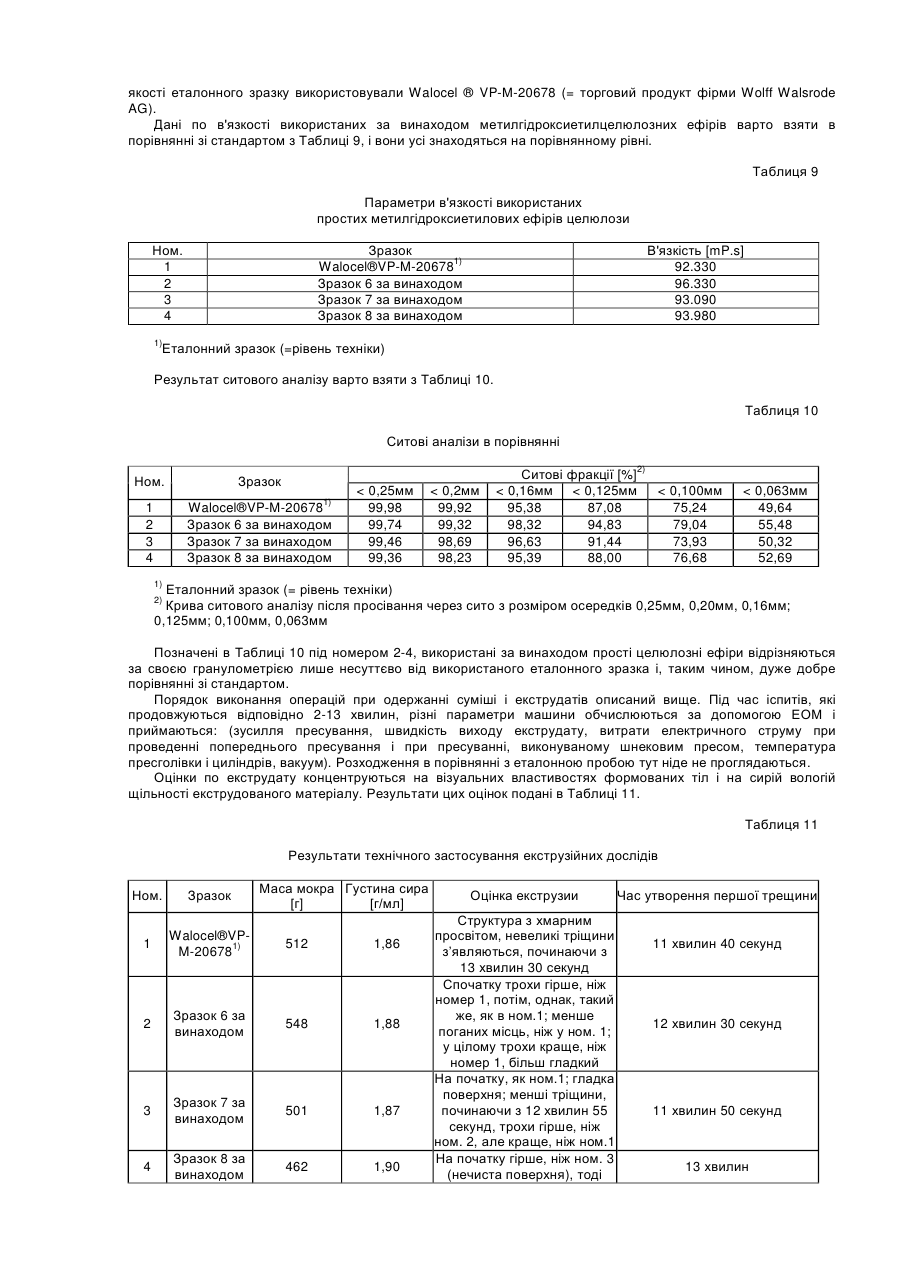

, , . , , , , , . , , , . , , , , , , , , . , , . , , , , 40 50° . , . ). , , . , , , , ( , 70° , , ). . , , , . , . , , , , , , , , [ , , , , ]. , , , , , . , , ) 35 , 99 . %, 60 , 80 . %, , , , , ) , , , , , , , , , ( ) , , , , ) , . .[ WO 98/31710, 8 11/20, 23.07.1998] . , . , , , , , , , , , , , , , , 35-99 ) . - % , ) , , , ) , , , ( , , , 1-99,99 0,001-5 .- %): , 90 10 10 1 0,5 0,1 15 , , , ) 50-80 .- % , , ) , , 40 90 .- %, . , ) , , , . , , , , , , , , , , , . 2 15 .- % 2 .- %, 5 , , , 10 1 .- %. , , , , , , , , [ , 40° ]. , , . , . , , . , , , , , 65-78 , ( , .- %, ) , , , 40 99 , , .- % , , , , , , . , , , , , . , , , , . , , , 0,02 , , , 0,3 , 0,05 .- %, ( 0,5 .- %, , ). , , 0,1 ; .- %, 2 ). ,( , , 0,1 1 .- % , , , , , , , , . , ) , , , , . , , , , ( : , , , , , , , , , , , , , , , . , , , , ) , : , , , , , ( ), ), , ), , ), , ), , , ), , ), , ( , ( , ), ( , , ( , ), , , ), , , , ), , , ( , ), , , ) , 7-15 , , , , ) 2-18 . , , , , , , ) , , , , , , , ) ) , . , , , , , , . . , , , . , , . 30 , , , , . , , , , , , . ) , , , . , , , , , , , , ( , , , ), , , , , , , , , , 2-18 7-15 . , , , , , , , , , , . , , , , . , , , , . . ( ), , . „DS" ( ) „MS" ( ), , , . „DS" . „MS" , . 2 .- %Haake, MV, DIN 53 019, RV 100, , 500, D = 2,5 s-1, (DS MS 20° . , , ) ) . 65-78 .- % , . , 40-99 , , .- % , , . . . ; „UpM" „ „ " „s" , ". , „DS-Me" „MS-HE" „ " „PF" . („ „WRV" „PF". „Differenz WRV" , 20 ° : (W/F) /[ W/F = , 40 ° , . ] Wolff Walsrode AG). , 0,25 ") . , 0,20 DIN 4188. ; 0,16 , 0,125 , 0,100 0,063 . 1. . 1 , 1000 900 700 9 20 2,0 400 585 40 2000 2000 18 200 15 1 32.5R, Werk Hover, Quarzwerke Frechen, F34, Alsen-Breitenburg, Dyckerhoff. Wolff Walsrode AG; LP-W-1®, , Greven Fettchemie, . 1, . Walocel® DIN 18555, . Wolff Walsrode AG, DIN 18555, 60000 PF01, 2, . 7 0,21, . , , , , Elotex WS 45®, , . Elotex AG. , 1 42.5R, Werk Laegerdorf/ Alsen-Breitenburg. , F34, Quarzwerke Frechen. Walocel® 40000 01, Wolff Walsrode AG, 1 , 5 , . 1 , 0,23, , . , Werk Hover, Alsen-Breitenburg, Quarzwerke Frechen. Rettenmaier&Soehne. , 1 32.5R, W12, Arbocel® BWW 40, Walocel® VP-M-20678, Wolff Walsrode AG, Mischer, 20 . , Lodige Lodige, PZ VM8D, Haendle. , Lodige-Mischer. [4 UpM], [ , = 35° ] , 250 4,0 0,31, 2 XB/250UpM. , [10 , ; 12 UpM, : 15 UpM, : 20 2,5 . : 20 ; : 40° , , ; , ; ]. , : : 0,8 . 2 , . 2 , , 1) DS-Me 1,57 1,59 1,47 Walocel® MKX60000 PF01 Walocel® MKX40000 01 Walocel®VP-M-20678 1) MS-HE 0,27 0,29 0,28 [mP s] 57,740 38,600 92,330 Wolff Walsrode AG, Walocel® 60000 PF01 (= , , Wolff Walsrode AG). 3, . 3 . Walocel® MKX60000 PF01 1) 1 2 3 1 2 3 4 1) (= 57,740 59,215 62,161 59,804 ) 4. 4 [%]2) . < 0,25 Walocel®MKX 60000 PF 01 1) 1 2 3 1 2 3 4 1) 0,16 < 0,125 < 0,100 0,063 99,90 99,95 94,79 85,03 74,75 47,23 99,84 98,59 99,24 99,62 95,20 94,85 98,79 88,18 87,51 93,20 76,25 74,54 83,83 61,77 58,46 50,15 29,29 23,23 (= 2) < 0,2 ) 0,25 0,20 ; 0,16 ; 0,125 ;0,100 ; 0,063 . 2 . . 5 . ; 5 2) ] 3) = [%] = WRV [%]4) 20 2 1) 160 97,46 96,49 0,97 163 97,65 97,17 0,48 169 163 97,64 97,04 0,60 162 3 4 40 169 2 3 20 166 Walocel®MKX 60000 PF 011) 1 1 40 162 97,41 96,72 0,69 (= 2) ) 160 3) 5 4) ±5 ; ± 0,1% = 20° = 40° , 2-4, , 40° , . , , , , 3-4, 40° . , , 3-4, . , . , Walocel ® . 40000 , Wolff Walsrode AG). 01 (= 6 . 6 , , 1) [mPa.s] 38.000 38.003 37.414 01,1) * Walocel® MKX40000 4 5 (= ) . . ( 7). 7 , , < 0,250 Walocel MKX 40.000 011) 4 5 < 0,200 < 0,160 < 0,125 < 0,100 < 0,063 100 99,9 99,5 97,3 91,9 61,8 99,7 100 99,0 99,9 95,7 99,4 89,1 95,5 80,2 89,6 54,5 68,4 1) (= 2) ) 0,25 0,12 ; 0,100 ; 0,20 ; 0,16 ; ; 0,063 : • , , , . 30 , , . , , . , , , 100% ; , 50% , , , . • , ( ) , 1348 • , , , , , , Vicat]. . . , 400 , 1 : 40 . , , , ]. (Wei Öl) [ 420], 0,5 , . . : 120 ]. Vicat. , , 1-2 . 5, 10 15 , . , , 40 . 1-2 . . 8. 8 , .1 40000 01 % ) 4 100 .3 100 0,23 0,23 100 0,23 96 1,4 96 1,0 96 1,0 50 < 2,0 50 < 2,0 50 < 2,0 90 60 40 20 10 90 55 40 35 15 1,74 0,63 1,23 1,81 0,73 1,41 0,64 % 0,97 10:30 13:30 03:00 10:45 14:00 03:15 % 5 .2 % 30 2 : 5 10 15 20 25 30 % % % % % % EN 2 1348 2 2 2 Vicat 12:15 15:15 03:00 , , , , , , , [ 70° ]. , , , , . 1-2 , , . , 3 . . Walocel ® VP- -20678 (= Wolff Walsrode AG). 9, . 9 . [mP.s] 92.330 96.330 93.090 93.980 Walocel®VP-M-206781) 6 7 8 1 2 3 4 1) (= ) 10. 10 . Walocel®VP-M-206781) 6 7 8 1 2 3 4 1) < 0,25 99,98 99,74 99,46 99,36 (= 2) < 0,2 99,92 99,32 98,69 98,23 [%]2) < 0,125 < 0,100 87,08 75,24 94,83 79,04 91,44 73,93 88,00 76,68 < 0,16 95,38 98,32 96,63 95,39 ) 0,25 0,125 ; 0,100 < 0,063 49,64 55,48 50,32 52,69 , 0,20 , 0,16 ; , 0,063 10 2-4, , , . . 2-13 , , : ( , , , , , ). . . 11. 11 . 1 ] Walocel®VPM-206781) 512 ] , 1,86 11 , 13 40 12 30 11 50 30 , 1, 2 6 548 1,88 , , , .1; , . 1; , 3 7 1, , ; 501 1,87 .1; , 55 12 , , . 2, 4 8 462 1,90 , .1 .3 , ), 13 , ; 1) (= , , , , , , . ) . , , , .
ДивитисяДодаткова інформація
Назва патенту англійськоюBuilding material composition
Автори англійськоюShleziher Kharvih
Назва патенту російськоюСмесь строительного материала
Автори російськоюШлезигер Хартвиг
МПК / Мітки
МПК: C08L 101/00, C09J 101/00, C04B 28/00
Мітки: суміш, матеріалу, будівельного
Код посилання
<a href="https://ua.patents.su/10-78182-sumish-budivelnogo-materialu.html" target="_blank" rel="follow" title="База патентів України">Суміш будівельного матеріалу</a>
Сировинна суміш для виготовлення пористого будівельного матеріалу
Номер патенту: 5819
Опубліковано: 29.12.1994
Автори: Глуховський Віктор Дмитрович, Бабійчук Ігор Павлович, Числицька Олена Василівна, Гоц Володимир Іванович, Дорошенко Вячеслав Олександрович, Румина Галина Вячеславівна
МПК: C04B 28/26, C04B 38/08, C04B 38/10
Мітки: виготовлення, пористого, будівельного, суміш, матеріалу, сировинна
Формула / Реферат:
Сырьевая смесь для изготовления пористого строительного материала, включающая жидкое стекло с Мс=2, молотый доменный гранулированный шлак, легкий заполнитель и мылонафт, отличающаяся тем, что, с целью повышения коэффициента конструктивного качества при сохранении прочности, она содержит в качестве легкого заполнителя вспученный перлитовый песок и дополнительно древесную шерсть с длинной волокон 2-5 мм, диаметром 0,1-0,3 мм при следующем...
Спосіб просочування зразка пористого будівельного матеріалу
Номер патенту: 56656
Опубліковано: 15.05.2003
Автори: Пшінько Олександр Миколайович, Петренко Володимир Дмитрович, Заяць Юрій Львович, Цепак Станіслав Владиславович, Мамонова Тетяна Володимирівна
МПК: C04B 41/60
Мітки: матеріалу, пористого, спосіб, будівельного, просочування, зразка
Формула / Реферат:
Спосіб просочування зразка пористого будівельного матеріалу, при якому створюють тиск на імпрегнатор та отверджувач, які попередньо заливають в ємкості, який відрізняється тим, що просочування проводять через центральний отвір у зразку шляхом введення вихідного патрубка змінної ємкості, при цьому зразок ущільнюють по торцях виходу отвору після кожної зміни ємкості і перед подачею реагенту і створенням тиску.
Спосіб виробництва водовідштовхувальної речовини, спосіб та речовина для гідроізоляції поверхні будівельного матеріалу
Номер патенту: 59422
Опубліковано: 15.09.2003
Автор: Доумет Джозеф Е.
МПК: C04B 28/26, B27K 3/16, B05D 7/06, C09K 3/18, C04B 41/45, C09D 1/00
Мітки: речовини, матеріалу, будівельного, спосіб, поверхні, гідроізоляції, водовідштовхувальної, виробництва, речовина
Формула / Реферат:
1. Спосіб виробництва речовини для гідроізоляції та просочування поверхні твердих будівельних матеріалів для захисту від рідин, а також хімічної та біологічної корозії, який відрізняється тим, що включає такі етапи:a) приготування першого водного розчину шляхом розчинення оксиду кальцію у кількості води за допомогою сахарози або гліцерину як розчинювального агента, змішаного з зазначеною кількістю води з метою збільшення розчинення...
Сировинна суміш для виготовлення теплоізоляційного матеріалу (виробів) “глинопор”
Номер патенту: 21131
Опубліковано: 15.02.2007
Автор: Мартинюк Богдан Анатолійович
МПК: C04B 38/08
Мітки: матеріалу, суміш, виготовлення, глинопор, виробів, теплоізоляційного, сировинна
Формула / Реферат:
1. Сировинна суміш для виготовлення теплоізоляційного матеріалу (виробів), що містить в'яжуче, наповнювач, пороутворювач, добавки та воду, яка відрізняється тим, що як основне в'яжуче і/або наповнювач вона містить глину, при її загальній частці в суміші компонентів від 10 до 95 мас. %.2. Сировинна суміш за п. 1, яка відрізняється тим, що як додаткове в'яжуче вона містить портландцемент і/або вапно негашене кальцієве, і/або...
Гумова суміш для шумопоглинаючого матеріалу
Номер патенту: 34895
Опубліковано: 15.03.2001
Автори: Пасько Ніна Іванівна, Піднебесний Андрій Петрович, Дребезова Людмила Петрівна, Савельєва Ніна Василівна
МПК: C01G 9/00, C07C 27/00, C08C 3/00, C01F 5/00, B29C 35/00, C08F 10/02
Мітки: гумова, шумопоглинаючого, матеріалу, суміш
Формула / Реферат:
Гумова суміш для шумопоглинаючого матеріалу, яка містить хлоропреновий каучук, оксид цинку, оксид магнію, наповнювач, стеаринову кислоту, низькомолекулярний поліетилен, індустріальне масло, гліцерин та пороутворювач, відрізняється тим, що як наповнювач вона містить технічний вуглець і крейду у співвідношенні 1:2, а як пороутворювач азодікарбонамід при такому співвідношенні компонентів, мас. ч.:
Попередній патент: Комбінована терапія для лікування стійкої депресії
Наступний патент: Спосіб одержання базової оливи “славол”
Випадковий патент: Ступінчаста механічна трансмісія
