Циліндричний кіоск

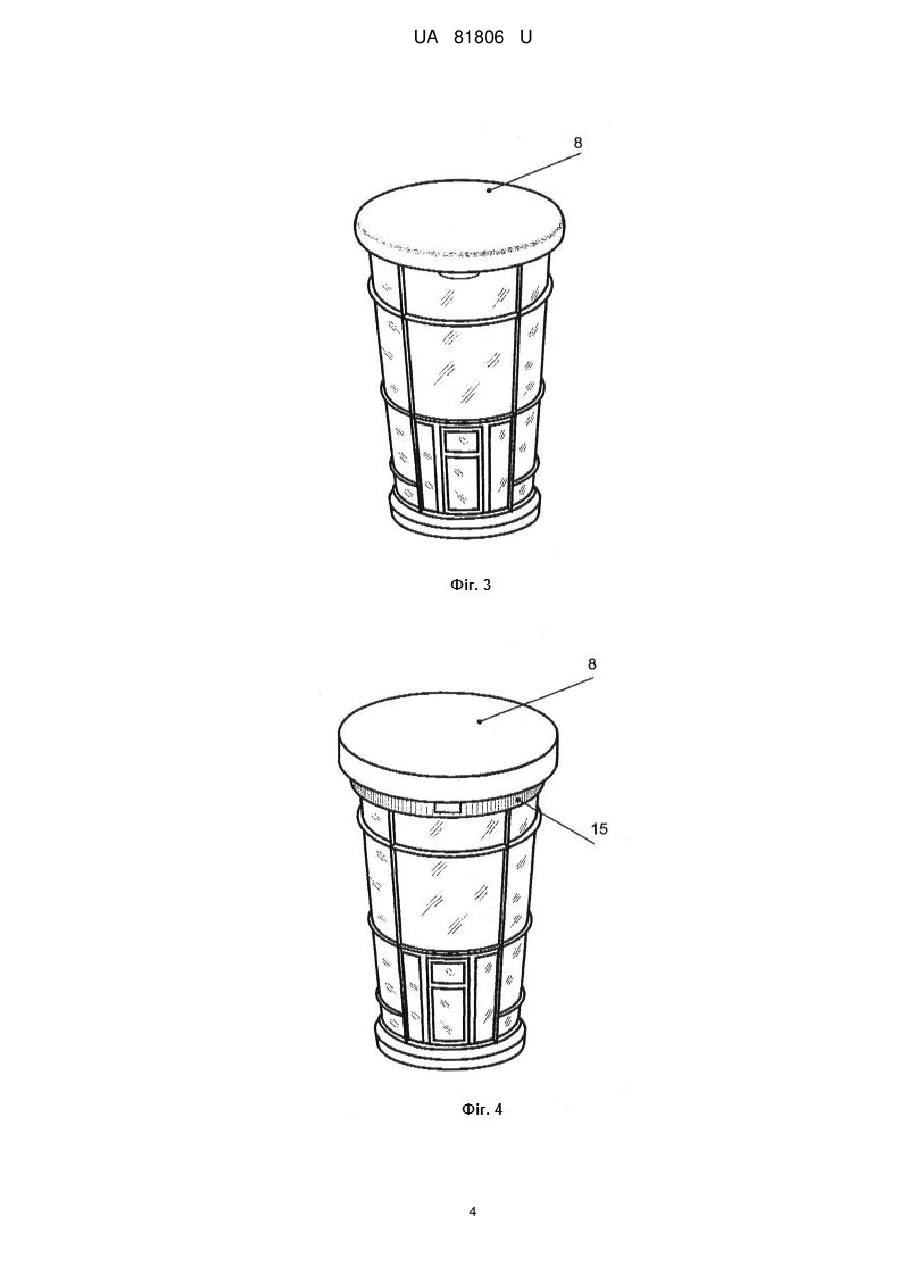

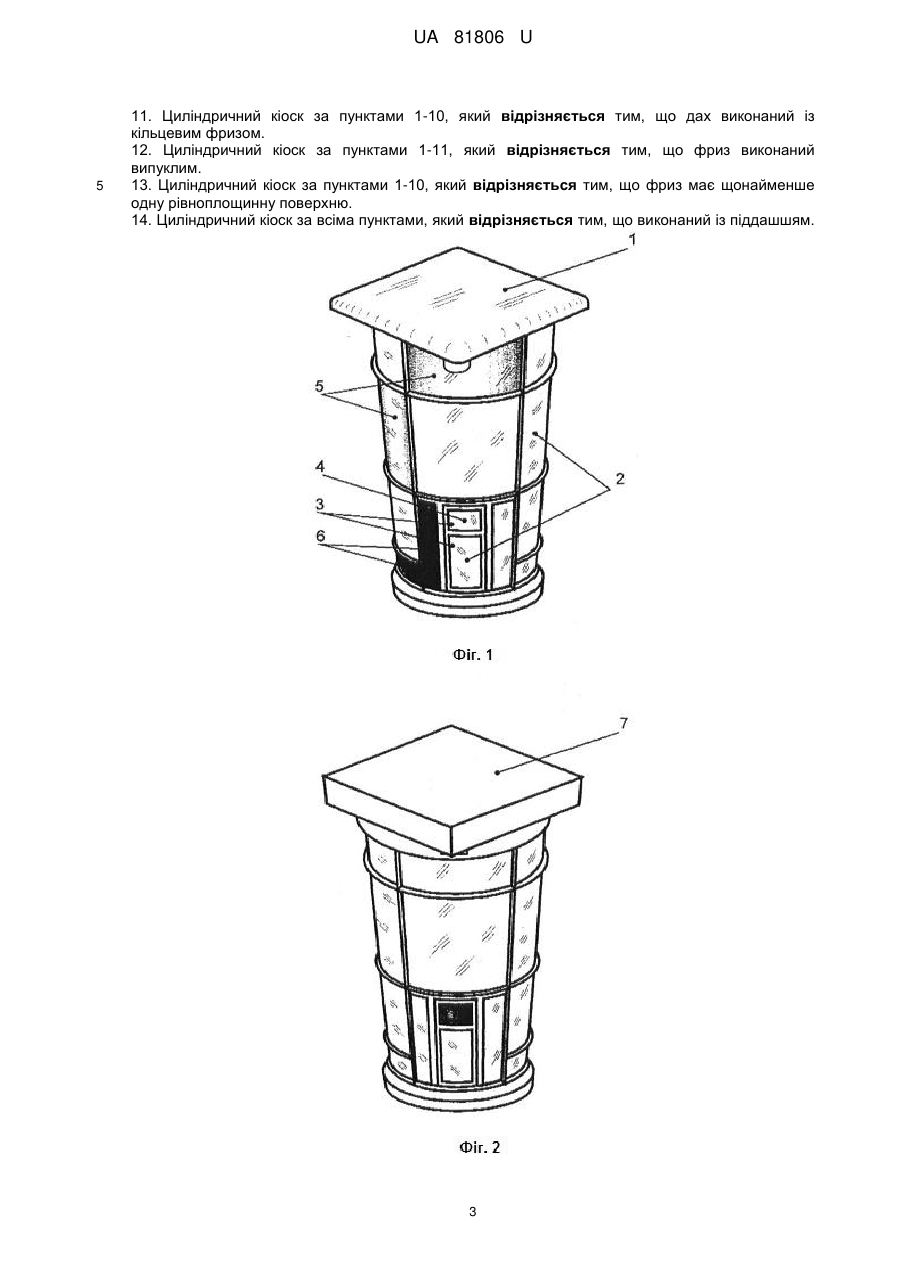

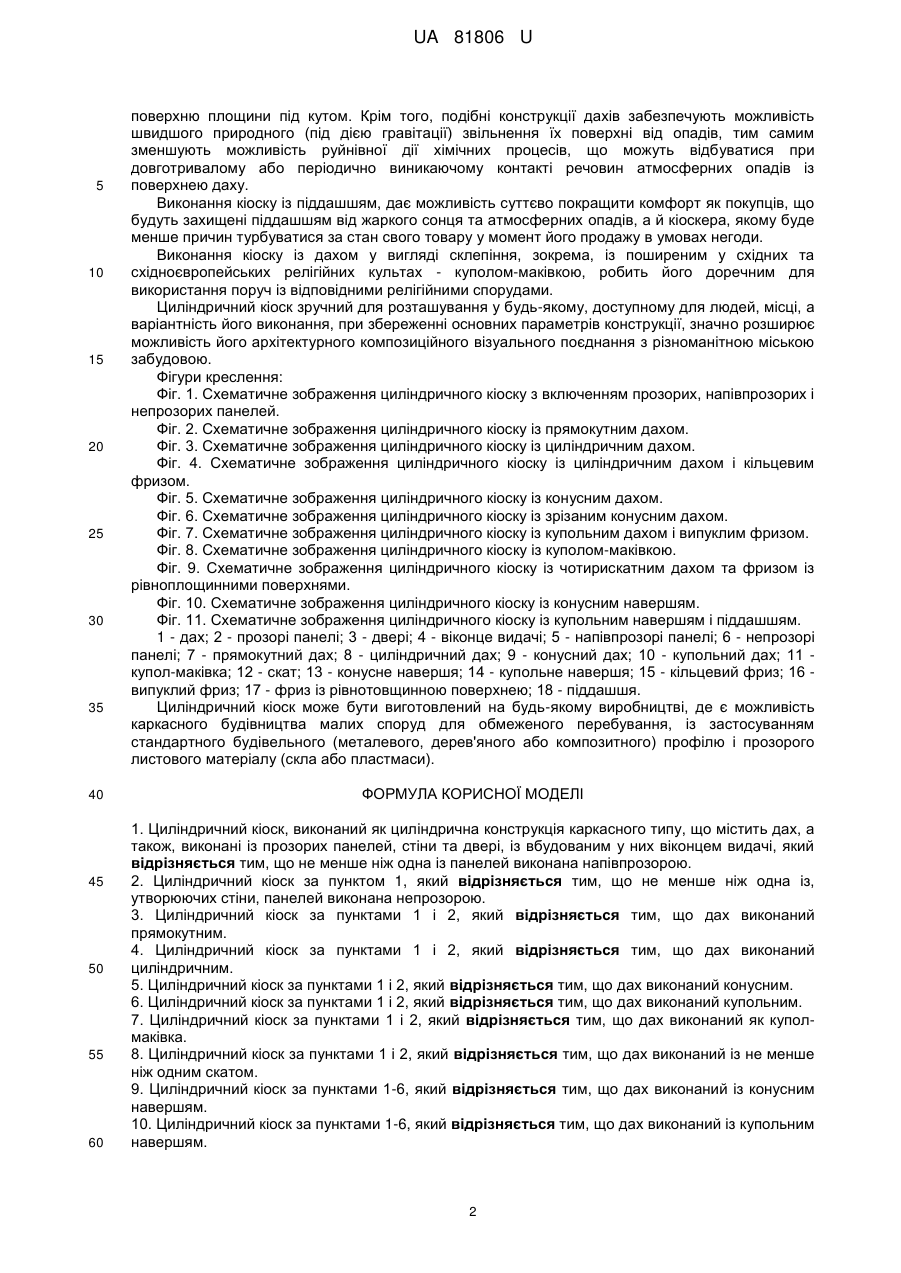

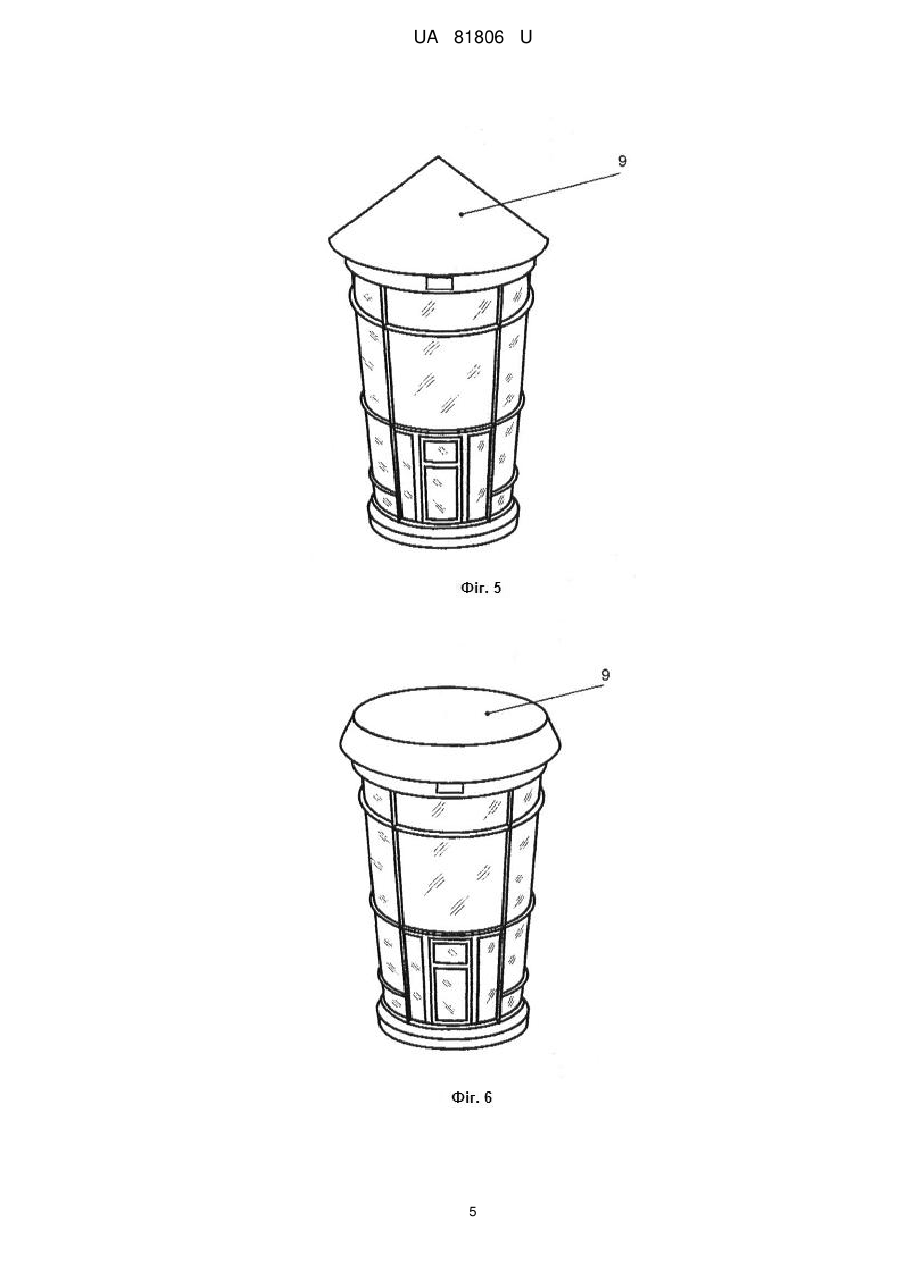

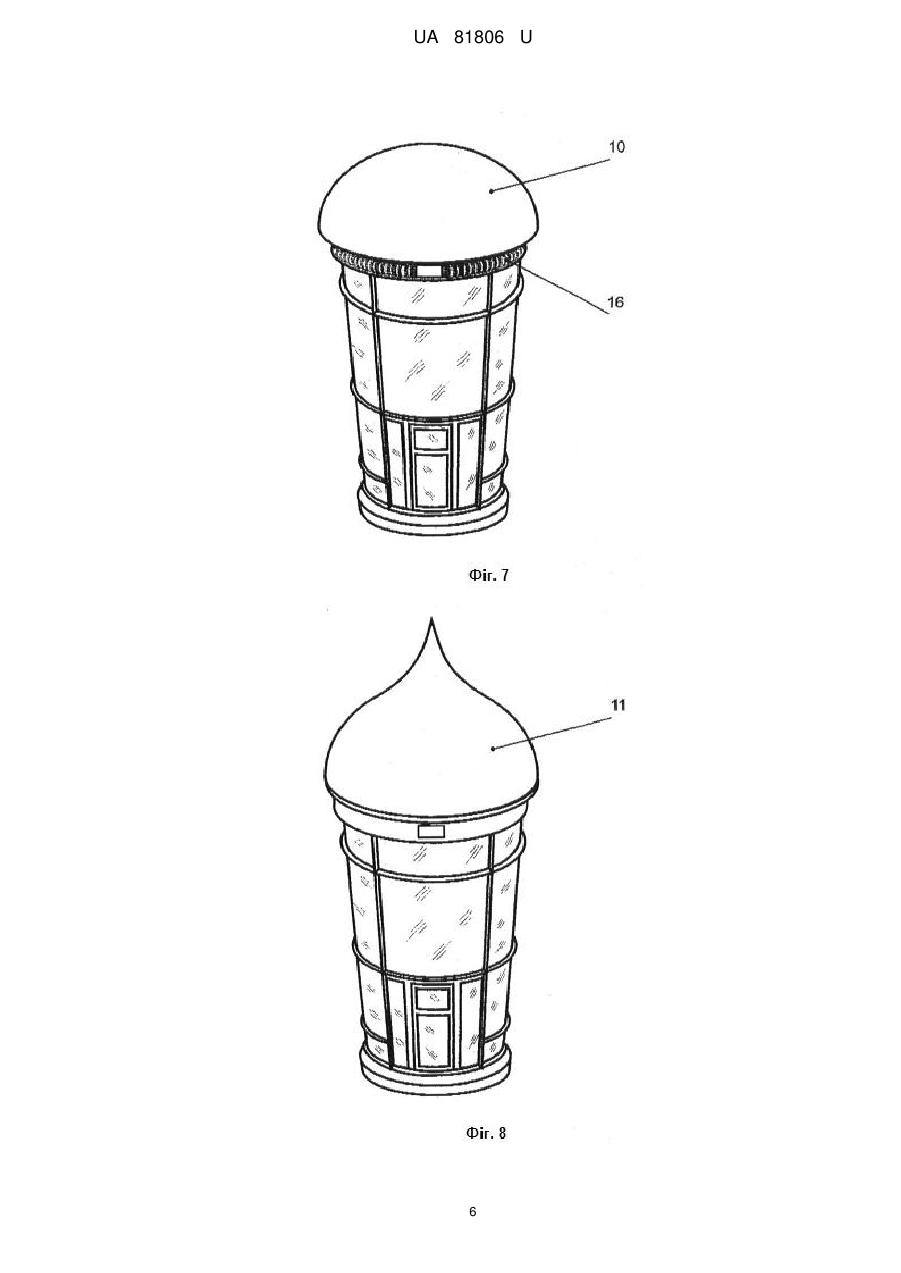

Реферат: UA 81806 U UA 81806 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до споруд спеціального призначення, зокрема, - до кіосків. Відомий циліндричний кіоск, виконаний як циліндрична конструкція каркасного типу і містить дах, а також, виконані із прозорих панелей, стіни та двері, із вбудованим у них віконцем видачі (Патент України на корисну модель № 53047 від 27.09.2010 p., заявка № u201002336 від 02.03.2010 p.). Недоліком відомого циліндричного кіоску є те, що його прозорі стіни не захищають від проникнення у кіоск сонячних променів, які можуть негативно впливати на здоров'я кіоскера, а також шкодити товару, що не пристосований для тривалого перебування на сонці. Крім того, під час дощу, падіння крапель на плоский дах кіоску спричиняє відносно великий шум, що не лише вносить дискомфорт у спілкування покупця з кіоскером, а й може мати негативний вплив на здоров'я останнього. В основу корисної моделі, що заявляється, поставлена задача створення циліндричного кіоску, який би не мав наведених недоліків. Поставлена задача досягається створенням кіоску, суть технічного рішення якого пояснюється схематичним зображеннями на фіг. 1-11, де на фіг. 1, показано циліндричний кіоск, виконаний як циліндрична конструкція каркасного типу, що містить дах (1), а також, виконані із прозорих панелей (2), стіни та двері (3), із вбудованим у них віконцем видачі (4), який відрізняється тим, що не менше ніж одна із панелей виконана напівпрозорою (5). У другому варіанті технічного рішення, циліндричний кіоск за першим варіантом відрізняється тим, що не менше ніж одна із, утворюючих стіни, панелей - непрозора (6). У третьому варіанті, циліндричний кіоск за першим і другим варіантами відрізняється тим, що дах виконаний прямокутним (7). У четвертому варіанті, циліндричний кіоск за першим і другим варіантами відрізняється тим, що дах виконаний циліндричним (8). У п'ятому варіанті, циліндричний кіоск за першим і другим варіантами відрізняється тим, що дах виконаний конусним (9). У шостому варіанті, циліндричний кіоск за першим і другим варіантами відрізняється тим, що дах виконаний купольним (10). У сьомому варіанті, циліндричний кіоск за першим і другим варіантами відрізняється тим, що дах виконаний як купол-маківка (11). У восьмому варіанті, циліндричний кіоск за першим і другим варіантами відрізняється тим, що дах виконаний із, не менше ніж одним, скатом (12). У дев'ятому варіанті, циліндричний кіоск за варіантами з першого по шостий відрізняється тим, що дах виконаний із конусним навершям (13). У десятому варіанті, циліндричний кіоск за варіантами з першого по шостий відрізняється тим, що дах виконаний із купольним навершям (14). У одинадцятому варіанті, циліндричний кіоск за варіантами з першого по десятий відрізняється тим, що дах виконаний із кільцевим фризом (15). У дванадцятому варіанті, циліндричний кіоск за варіантами з першого по одинадцятий відрізняється тим, що фриз виконаний випуклим (16). У тринадцятому варіанті, циліндричний кіоск за пунктами з 1 по 10 відрізняється тим, що фриз має щонайменше одну рівноплощинну поверхню (17). Циліндричний кіоск за всіма варіантами відрізняється тим, що виконаний із піддашшям (18). Виконання кіоску із щонайменше однією напівпрозорою і/або зовсім непрозорою панеллю, що може бути частиною його стін, дверей, або й віконця видачі, зменшує можливість проникнення у кіоск шкідливого сонячного випромінювання, оберігаючи таким чином не лише здоров'я кіоскера, а й товар, що піддається руйнівній дії сонячних променів. Прямокутний дах і фриз із рівноплощинними поверхнями є найбільш простими для виконання. Виконання ж даху циліндричним, дає можливість збільшити, і зробити рівномірним його нависання за межі стін кіоску, без додаткових витрат матеріалів, що, окрім іншого, робить кіоск виразно компактнішим та менш матеріаломістким. Компактності кіоску додає і виконання фризу кільцевим, тобто таким, що опоясує кіоск під краєм даху обручем. Завдяки своїй випуклості, фриз має необхідну міцність при відносно незначній вазі та матеріаломісткості, а крім того, випуклий скульптурний рельєф його поверхні відзначається багатством світлотіні, що, таким чином, робить архітектурний вигляд кіоску по-своєму привабливішим. Дах із скатами, конусною чи опуклою (купольною) верхівкою, як це показано на фіг. 9-11, або ж виконаний цілком у вигляді конуса (повного чи узрізаного), як на фіг. 5 і 6, або опуклого склепіння - купола, зокрема - купола-маківки (фіг. 7-8), відлунює, в тій або іншій мірі, менше дошкульного шуму від дощу, оскільки коливання повітря від ударів прямонаправлених крапель має значно більший рівень звукового тиску, ніж такі коливання від попадання крапель на 1 UA 81806 U 5 10 15 20 25 30 35 40 45 50 55 60 поверхню площини під кутом. Крім того, подібні конструкції дахів забезпечують можливість швидшого природного (під дією гравітації) звільнення їх поверхні від опадів, тим самим зменшують можливість руйнівної дії хімічних процесів, що можуть відбуватися при довготривалому або періодично виникаючому контакті речовин атмосферних опадів із поверхнею даху. Виконання кіоску із піддашшям, дає можливість суттєво покращити комфорт як покупців, що будуть захищені піддашшям від жаркого сонця та атмосферних опадів, а й кіоскера, якому буде менше причин турбуватися за стан свого товару у момент його продажу в умовах негоди. Виконання кіоску із дахом у вигляді склепіння, зокрема, із поширеним у східних та східноєвропейських релігійних культах - куполом-маківкою, робить його доречним для використання поруч із відповідними релігійними спорудами. Циліндричний кіоск зручний для розташування у будь-якому, доступному для людей, місці, а варіантність його виконання, при збереженні основних параметрів конструкції, значно розширює можливість його архітектурного композиційного візуального поєднання з різноманітною міською забудовою. Фігури креслення: Фіг. 1. Схематичне зображення циліндричного кіоску з включенням прозорих, напівпрозорих і непрозорих панелей. Фіг. 2. Схематичне зображення циліндричного кіоску із прямокутним дахом. Фіг. 3. Схематичне зображення циліндричного кіоску із циліндричним дахом. Фіг. 4. Схематичне зображення циліндричного кіоску із циліндричним дахом і кільцевим фризом. Фіг. 5. Схематичне зображення циліндричного кіоску із конусним дахом. Фіг. 6. Схематичне зображення циліндричного кіоску із зрізаним конусним дахом. Фіг. 7. Схематичне зображення циліндричного кіоску із купольним дахом і випуклим фризом. Фіг. 8. Схематичне зображення циліндричного кіоску із куполом-маківкою. Фіг. 9. Схематичне зображення циліндричного кіоску із чотирискатним дахом та фризом із рівноплощинними поверхнями. Фіг. 10. Схематичне зображення циліндричного кіоску із конусним навершям. Фіг. 11. Схематичне зображення циліндричного кіоску із купольним навершям і піддашшям. 1 - дах; 2 - прозорі панелі; 3 - двері; 4 - віконце видачі; 5 - напівпрозорі панелі; 6 - непрозорі панелі; 7 - прямокутний дах; 8 - циліндричний дах; 9 - конусний дах; 10 - купольний дах; 11 купол-маківка; 12 - скат; 13 - конусне навершя; 14 - купольне навершя; 15 - кільцевий фриз; 16 випуклий фриз; 17 - фриз із рівнотовщинною поверхнею; 18 - піддашшя. Циліндричний кіоск може бути виготовлений на будь-якому виробництві, де є можливість каркасного будівництва малих споруд для обмеженого перебування, із застосуванням стандартного будівельного (металевого, дерев'яного або композитного) профілю і прозорого листового матеріалу (скла або пластмаси). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Циліндричний кіоск, виконаний як циліндрична конструкція каркасного типу, що містить дах, а також, виконані із прозорих панелей, стіни та двері, із вбудованим у них віконцем видачі, який відрізняється тим, що не менше ніж одна із панелей виконана напівпрозорою. 2. Циліндричний кіоск за пунктом 1, який відрізняється тим, що не менше ніж одна із, утворюючих стіни, панелей виконана непрозорою. 3. Циліндричний кіоск за пунктами 1 і 2, який відрізняється тим, що дах виконаний прямокутним. 4. Циліндричний кіоск за пунктами 1 і 2, який відрізняється тим, що дах виконаний циліндричним. 5. Циліндричний кіоск за пунктами 1 і 2, який відрізняється тим, що дах виконаний конусним. 6. Циліндричний кіоск за пунктами 1 і 2, який відрізняється тим, що дах виконаний купольним. 7. Циліндричний кіоск за пунктами 1 і 2, який відрізняється тим, що дах виконаний як куполмаківка. 8. Циліндричний кіоск за пунктами 1 і 2, який відрізняється тим, що дах виконаний із не менше ніж одним скатом. 9. Циліндричний кіоск за пунктами 1-6, який відрізняється тим, що дах виконаний із конусним навершям. 10. Циліндричний кіоск за пунктами 1-6, який відрізняється тим, що дах виконаний із купольним навершям. 2 UA 81806 U 5 11. Циліндричний кіоск за пунктами 1-10, який відрізняється тим, що дах виконаний із кільцевим фризом. 12. Циліндричний кіоск за пунктами 1-11, який відрізняється тим, що фриз виконаний випуклим. 13. Циліндричний кіоск за пунктами 1-10, який відрізняється тим, що фриз має щонайменше одну рівноплощинну поверхню. 14. Циліндричний кіоск за всіма пунктами, який відрізняється тим, що виконаний із піддашшям. 3 UA 81806 U 4 UA 81806 U 5 UA 81806 U 6 UA 81806 U 7 UA 81806 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
