Кіоск

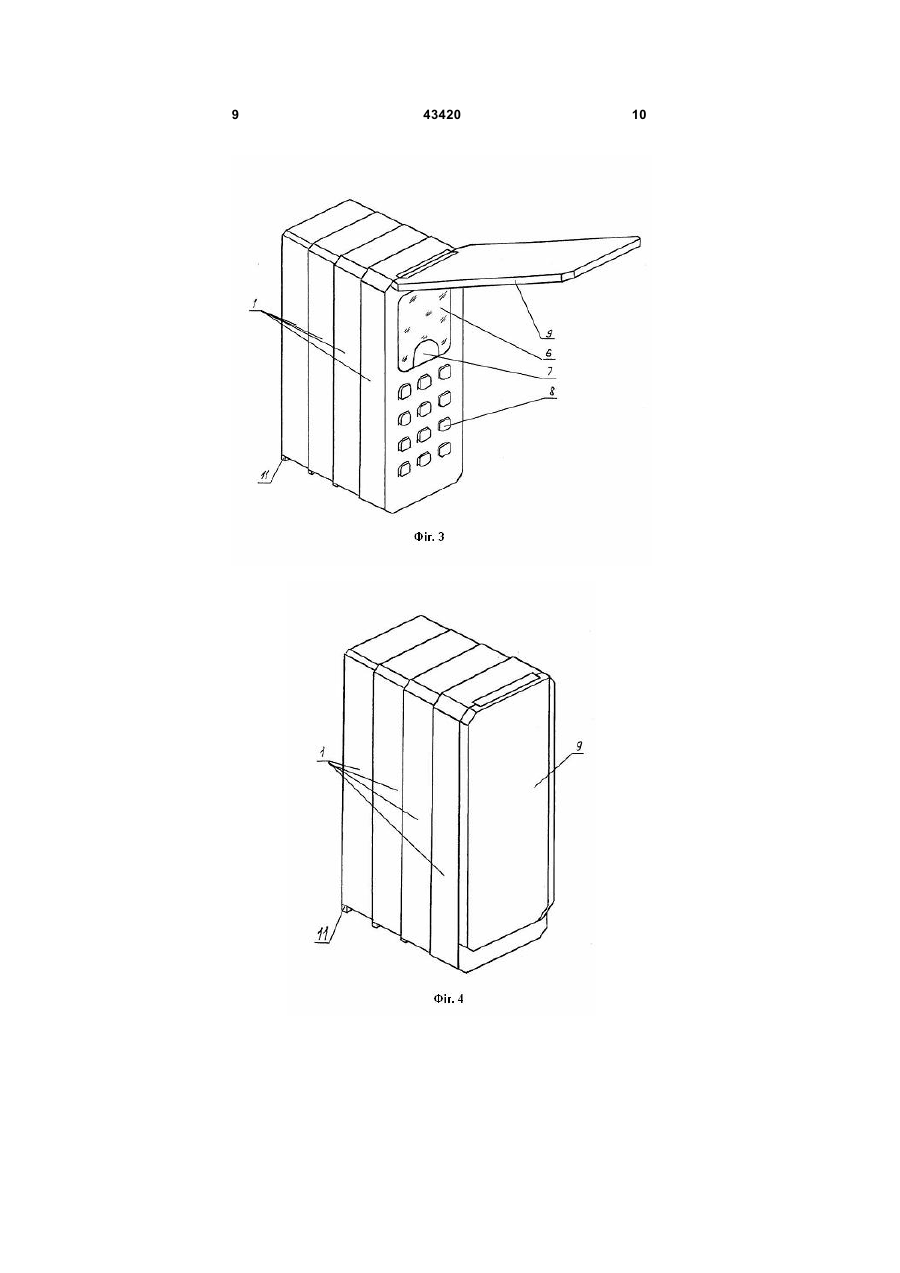

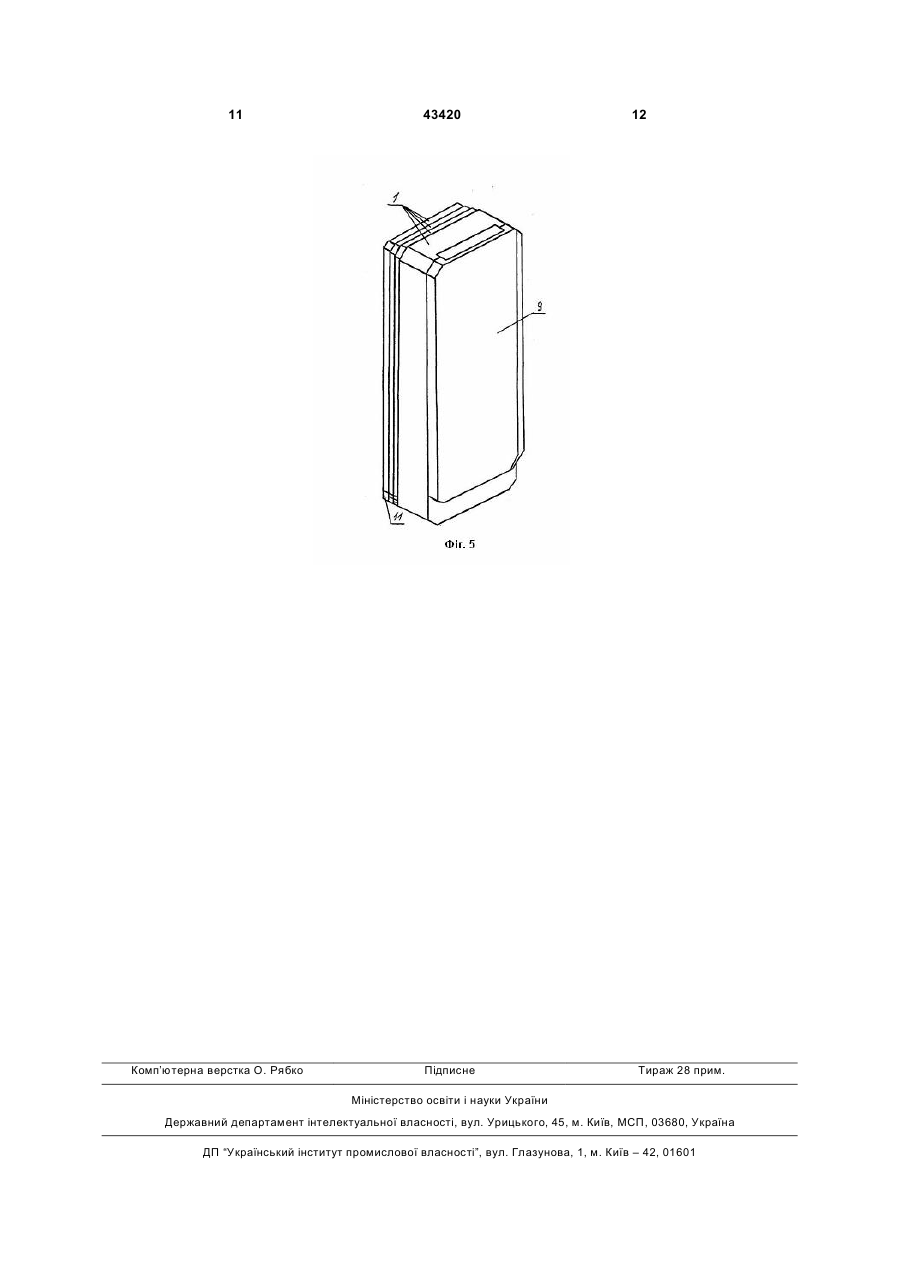

Кіоск, який містить стіни з дверима і стелю з панелей, що прикріплені до жорсткого металевого каркасу, які загалом утворюють торговельний модуль, який відрізняється тим, що складається щонайменше з двох аналогічних модулів, один з яких виконаний пересувним, причому зовнішні контурні розміри кожного наступного модуля відповідають внутрішнім контурним розмірам кожного попереднього модуля для можливості розташування модулів один в одному, а також у першому з 3 Основним недоліком даного кіоску є незмінність за габаритами його конструкції, що обумовлено, по-перше, одномодульністю конструкції, а, по-друге, - наявністю жорсткого металевого каркасу незмінної конструкції. Адже якщо зняти панелі, все однак каркас залишається об'ємним. Незручності через цей недолік виникають під час зберіганні кіоску на складі, коли у його використанні немає сенсу, адже такий кіоск - це тимчасова споруда. У цьому випадку він невиправдане займатиме досить багато місця у складському приміщенні. Другим істотним недоліком відомого кіоску являється те, що його конструкція не надає споживачеві ніякої інформації про торговельне призначення кіоску, тобто яка група товару в ньому реалізується. Тому його важко вгадати у когорті подібних кіосків, яких сьогодні у містах безліч, а це, в свою чергу, не сприяє підвищенню продажу через невпізнанність споживачами спеціалізованої торговельної точки. В основу корисної моделі поставлено задачу розширення техніко-функціональних властивостей тимчасового кіоску за рахунок можливості зміни його габаритів та надання споживачеві візуальної інформації щодо специфіки кіоску шляхом виконання його розсувним та у вигляді, який нагадує зовні об'єкт, для якого призначаються товари, що реалізуються у даному кіоску. Рішення поставленої задачі досягається тим, що кіоск, який містить стіни з дверима і стелю з панелей, що прикріплені до жорсткого металевого каркасу, які загалом утворюють торговельний модуль, згідно пропозиції, кіоск складається щонайменше з двох аналогічних модулів один з яких виконаний пересувним, причому зовнішні контурні розміри кожного наступного модулю відповідають внутрішнім контурним розмірам кожного попереднього модулю для можливості розташування модулів один в одному, а також у першому з фасаду кіоску модулі всередині розташована поворотна підлога, ширина якої відповідає ширині останнього модулю, а довжина - сумарній ширині всіх модулів у розсунутому стані, крім того, фасад першого модулю наполовину зверху виконаний прозорим з віконцем, а на нижній непрозорій половині встановлені бутафорські кнопки у кількості, відповідній до кількості кнопок на панелі мобільного телефону, а також, зверху фасаду першого модулю розташований поворотний козирок, ширина якого співпадає з шириною фасадного модулю, а довжина співпадає чи декілька менше за висоту фасадного модулю, а ззаду останнього модулю розташовані двері, причому співвідношення габаритів і форми модулів кіоску підібрані такими, що загалом зовні нагадують вид товару, який в ньому продається, зокрема, мобільний телефон. Виконання кіоску багатомодульним із розсувних модулів дозволяє змінювати його габарити: від максимальних у робочому стані, до мінімальних у стані зберігання. Зворотний козирок у опущеному положенні закриває фасад кіоску і являється додатковим засобом запобігання несанкціонованого проникнення у кіоск. У піднятому стані козирок виконує функцію звичайного навісу. Зворотна підлога при горизонтальному її розташуванні фіксує 43420 4 запобігає самовільному зсуванні модулів, тобто робить конструкції кіоску досить жорсткою. Виконання кіоску зовні з урахуванням виду товару, який в ньому продається, наявність на фасаді бутафорських кнопок, засклена половина фасаду, загалом надають споживачеві інформацію щодо товару та дозволяють легко впізнавати кіоск з великої відстані, що, з одного боку, естетично покращує територію у місцях великого накопичення житлових будівель, торговельних точок та кіосків, а з другого - створює додаткові зручні і комфортні умови для споживачів. Подальша сутність корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: Фіг.1 - конструкція запропонованого кіоску, вигляд збоку, у робочому стані (модулі розсунуті один із одного); Фіг.2 - те ж саме, у стані зберігання (модулі зсунуті один у другий); Фіг.3 - загальний вигляд запропонованого кіоску під час роботи (стан «відкрито»); Фіг.4 - те ж саме, у неробочий час (стан «зачинено»); Фіг.5 - те ж саме, стан транспортування чи тривалого зберігання. Запропонований кіоск складається з декілька пересувних модулів 1 однакової конструкції і форми, які відрізняються один від одного лише за габаритними розмірами: зовнішні контурні розміри кожного наступного модулю 1 відповідають внутрішнім контурним розмірам кожного попереднього модулю 1. Це робить можливим розташування модулів 1 один в одному для максимального зменшення загальних габаритних розмірів кіоску. Кожний з модулів 1 має відносно невелику товщину і складається з жорсткого металевого каркасу 2, до якого прикріплені панелі 3, які разом утворюють індивідуальні стіни, стелю і підлогу модулю 1. Всередині першого (фасадного) модуля 1 розташована поворотна підлога 4, ширина якої відповідає ширині останнього модулю 1, а довжина - сумарній ширині всіх модулів 1 у розсунутому стані. При горизонтальному розташуванні поворотної підлоги 4 вона, завдяки визначеної своєї довжині, покриває всі модулі 1 у розсунутому стані та запобігає їхньому самовільному складанні, тобто фіксує положення модулів 1 відносно друг дружки та утворює суцільну рівну підлогу за всією площею кіоску. При необхідності складання кіоску поворотну підлогу 4 повертають догори і цьому положенні вона не перешкоджає зсовуванню секцій одна у другу. З такою ж метою зворотною виконана полиця 5, що встановлена у першому модулі 1 для зручності здійснення торговельних операцій. Фасад першого модулю 1 у верхній частині виконаний прозорим, наприклад, із скла 6 з віконцем 7, через яке здійснюються торговельні операції. Нижня частина фасаду першого модулю 1 виконана непрозорою і на ній встановлені бутафорські кнопки 8 у кількості, відповідній до кількості кнопок на панелі звичайного мобільного телефону. Зверху фасаду першого модулю 1 розташований поворотний козирок 9, ширина якого співпадає з шириною фасадного модулю 1, а довжина співпадає чи декілька менше за висоту фасадного модулю 1. Поворотний козирок 9 у опущеному положенні повністю закриває фасад кіоску і являється додатковим засобом за 5 побігання несанкціонованого проникнення у кіоск, наприклад, через скло 6 чи віконце 7. У піднятому стані поворотний козирок 9 виконує функцію звичайного навісу та захищає фасад кіоску та покупців від атмосферних опадів. Позаду останнього модулю 1 розташовані двері 10, які закривають вхід в середину кіоску. Для надання стійкості кіоску, кожний наступний модуль 1 має знизу відповідних розмірів опорний елемент 11, якій дозволяє спиратися модулю 1 вільною крайкою на ґрунт чи покриття (асфальт). Співвідношення габаритів і форми модулів 1 (витягнутість доверху) кіоску підібрані такими, що загалом зовні нагадують вид товару, який в ньому продається, зокрема, мобільний телефон. Запропонований кіоск експлуатують на такий спосіб. У вихідному стані всі модулі 1 кіоску знаходяться одна в іншій, козирок опущений донизу. Кіоск у такому стані доставляють до місця розташування. Далі у такому ж стані, кіоск розгортають вертикально і встановлюють на ґрунт чи шляхове покриття. Перший фасадний модуль 1 прикріплюють до ґрунту, наприклад, за допомогою звичайних шпурів чи анкерів (не показані). Після фіксації фасадного модулю 1 інші рухомі модулі 1 витягують зовні. Потім відчиняють двері 10 та поворотну підлогу 4 розгортають у горизонтальне положення, та саме так фіксують висувне положення модулів 1. Полицю 5 також розгортають у горизонтальний стан. Далі підіймають козирок 9. На цьому підготовка кіоску до експлуатації завершується. У кіоск заносять товар та здійснюють його продаж через віконце 7. Якщо потрібно тимчасово закрити кіоск, козирок 9 опускають донизу і двері зачиняють на замок. Демонтування кіоску відбувається у протилежній монтажу послідовності. Завдяки простоті монтажу-демонтажу, відсутності фундаменту, кіоск може бути швидко переставлений у інше місце, наприклад, в місцях тимчасового скупчення людей на ярмарках, святах тощо. Суттєва відмінність запропонованого технічного рішення від раніш відомих полягає в тому, що кіоск має коаксіальну конструкцію із пересувних модулів, для чого вони мають різні розміри, але абсолютно ідентичну конструкцію, а також в тому, що підлога та козирок виконують подвійну функцію, а сам кіоск має вигляд того виду товару, який пропонується до продажу. Вказані відмінності, у сукупності, роблять кіоск змінним за габаритами, впізнаним споживачами з великої відстані, зручним, з мінімальною кількістю деталей, не потребує будь-яких додаткових засобів для фіксації модулів. Жодний з відомих кіосків не може володіти вказаними відмінностями, оскільки виконані або одномодульними із жорстким каркасом, або багатомодульними але модулі при цьому не мають змоги розташовуватися один в одному, що ніяким чином не дозволяє зменшити загальні габаритні розміри таких кіосків. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: 43420 6 - можливість зміни габаритних розмірів за рахунок виконання модулів пересувними із визначеними розмірами; - простота і надійність фіксації модулів у розгорнутому стані за рахунок наявності поворотної підлоги визначених розмірів; - простота і надійність перекриття доступу всередину кіоску з фасаду за рахунок виконання козирка поворотним; - простота монтажу/демонтажу кіоску за рахунок відсутності трипільних елементів між модулями; - зручність зберігання кіоску на складах за рахунок зменшення його габаритів у декілька разів відносно його габаритів у робочому стані; - впізнанність кіоску по виду товару, який пропонується для продажу, за рахунок відтворення його конструкцією того ж самого виду товару. Соціальний ефект від використання запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок створення додаткових зручностей і комфортні умови для споживачів через впізнання кіоску з великої відстані, естетичного покращення території у місцях великого накопичення житлових будівель, торговельних точок та кіосків. Економічний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують: з боку виробника - зменшення складських приміщень для зберігання кіосків через мінімальні розміри кіоску; з боку продавців - збільшення торговельного обороту через впізнанність кіоску з великої відстані; з боку покупців - зберігання часу на розшук кіоску у когорті подібних, розташованих поряд, наприклад, на торговельних майданах. Запропоноване технічне рішення не містить будь-яких елементів, деталей чи вузлів, які б неможливо було б відтворити на практиці, отже, прийнятне для промислового застосування, в відомих джерелах інформації не виявлено подібних модульних розсувних кіосків із зазначеними у пропозиції суттєвими ознаками, а тому, вважається таким, що може отримати правовий захист. Після опису запропонованого кіоску, фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним будучи представленим даним прикладом. Численні можливі модифікації елементів кіоску, зокрема розмірів чи форми модулів, їх зовнішній вигляд, можуть змінюватися у залежності від виду товару, який пропонується для продажу у даному кіоску, та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що модулі розташовані коаксіально через визначені габаритні розміри кожного модулю, а також козирок та підлога виконані поворотними та використовуються за подвійним призначенням, і саме ці обставини дозволила надбати запропонованому кіоску перераховані вище і інші переваги. Зміна запропонованого принципу уні 7 версальності модулів, підлоги та козирка та принципу визначення їхніх розмірів на інші, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інший, подібно описаному кіоску, вже не вимагатиме будь-якого твор 43420 8 чого підходу від конструкторів і інженерів, і не може вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. 9 43420 10 11 Комп’ютерна верстка О. Рябко 43420 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
