Теплоаерокліматрон “мідбар”

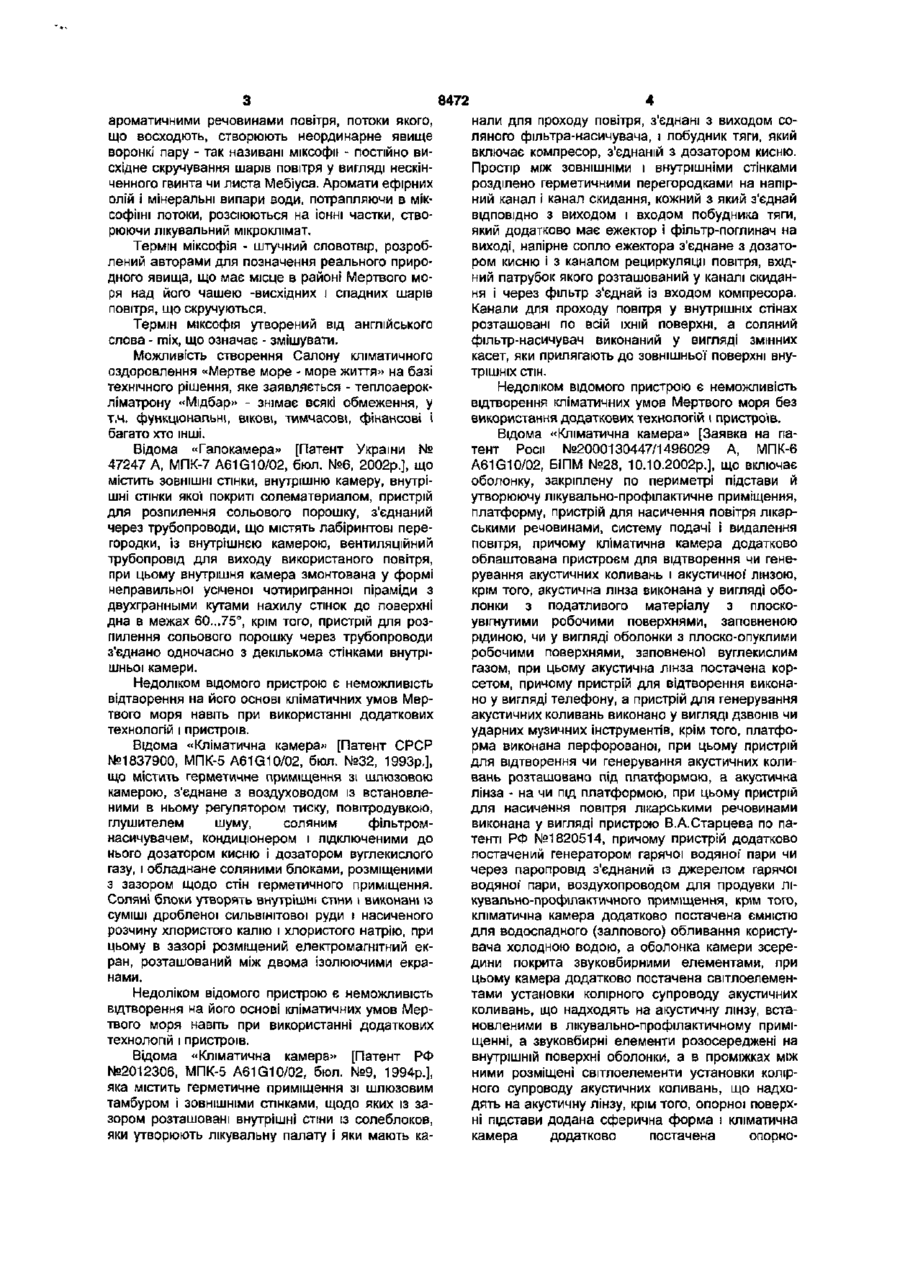

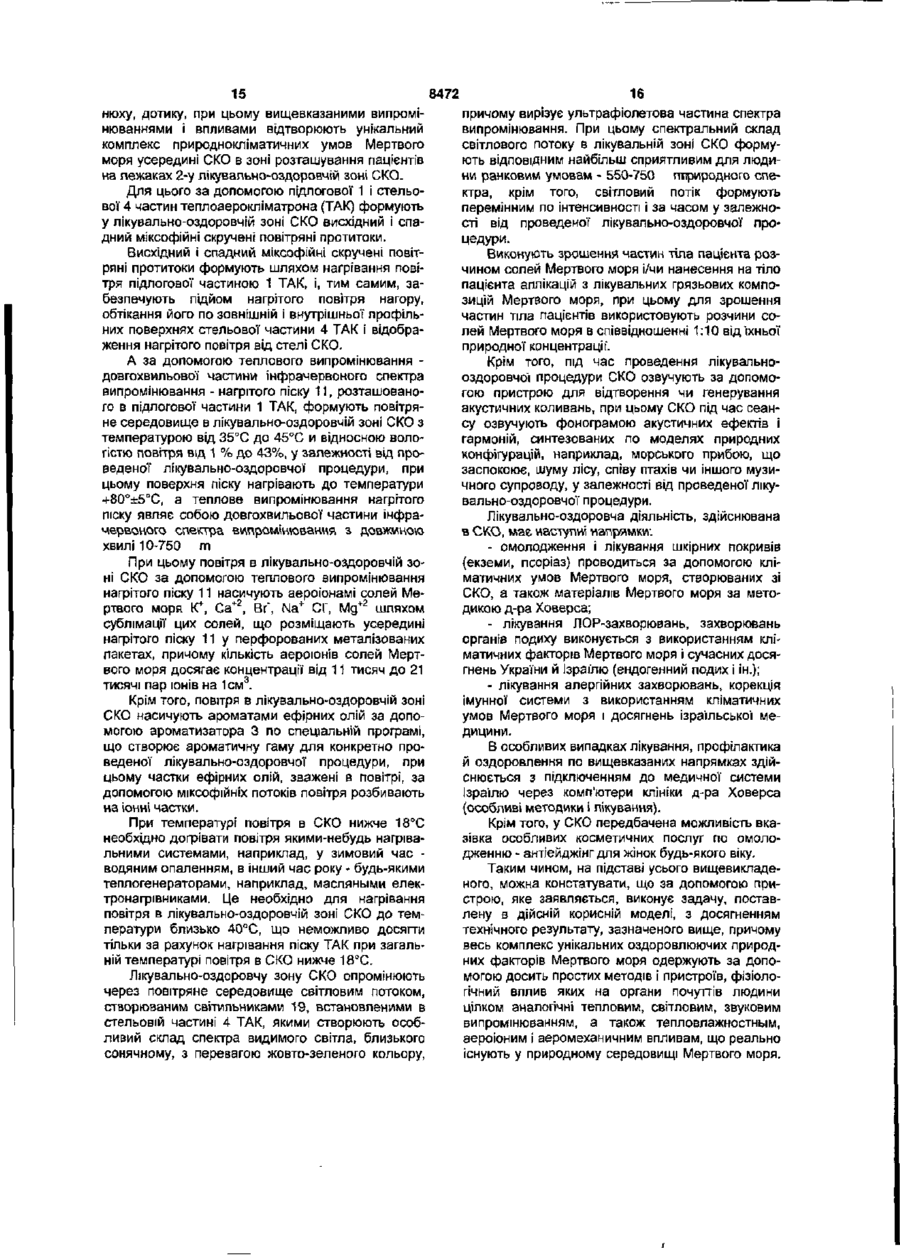

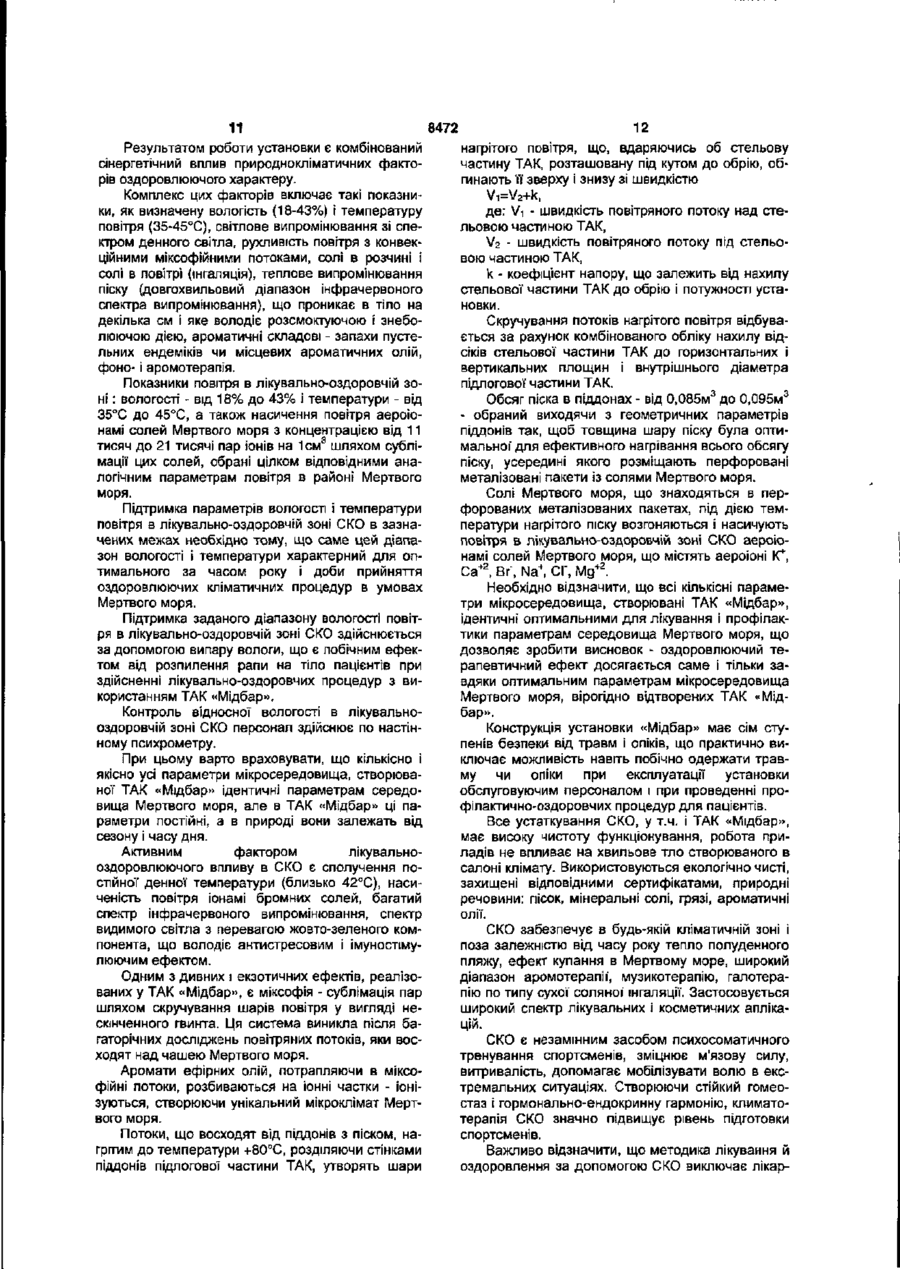

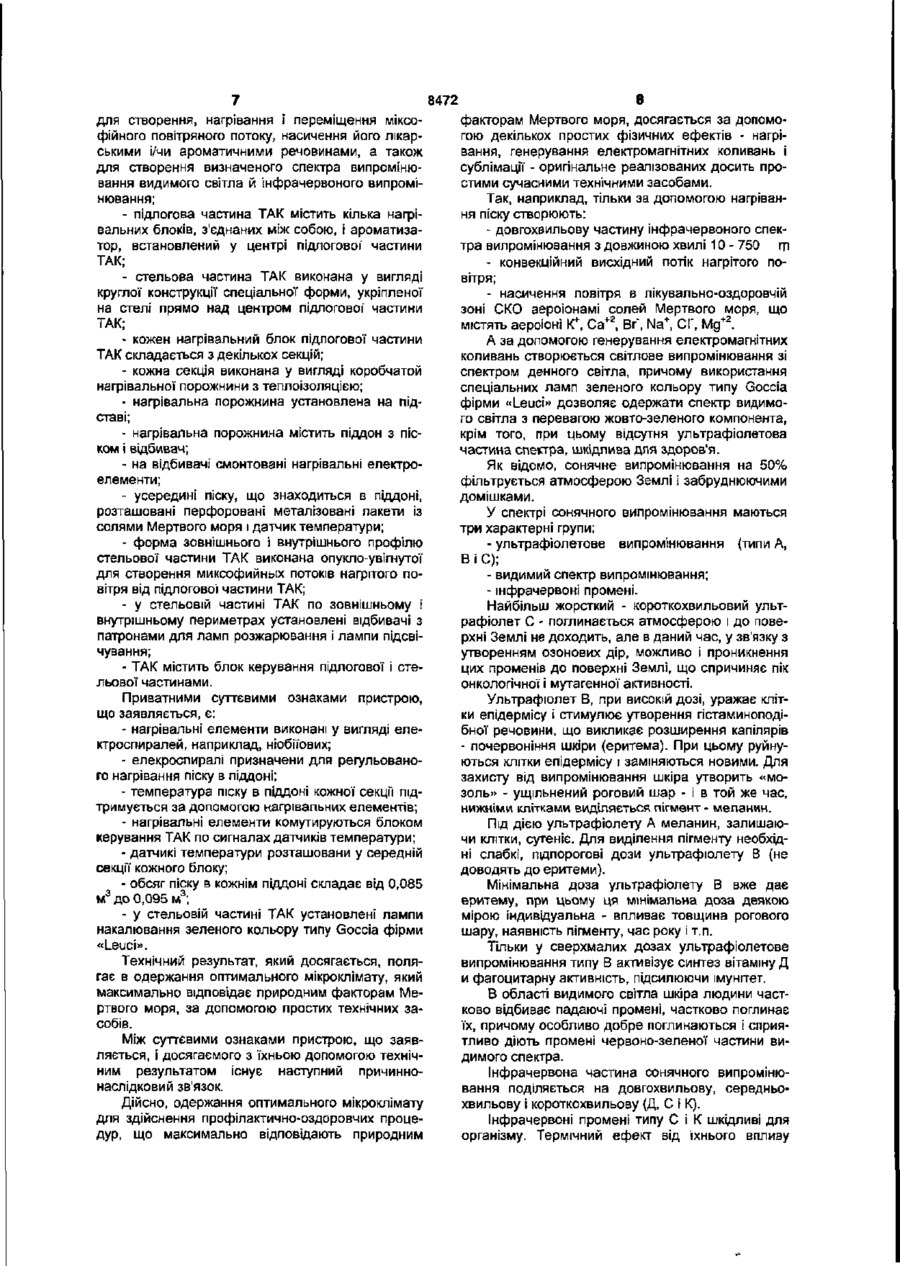

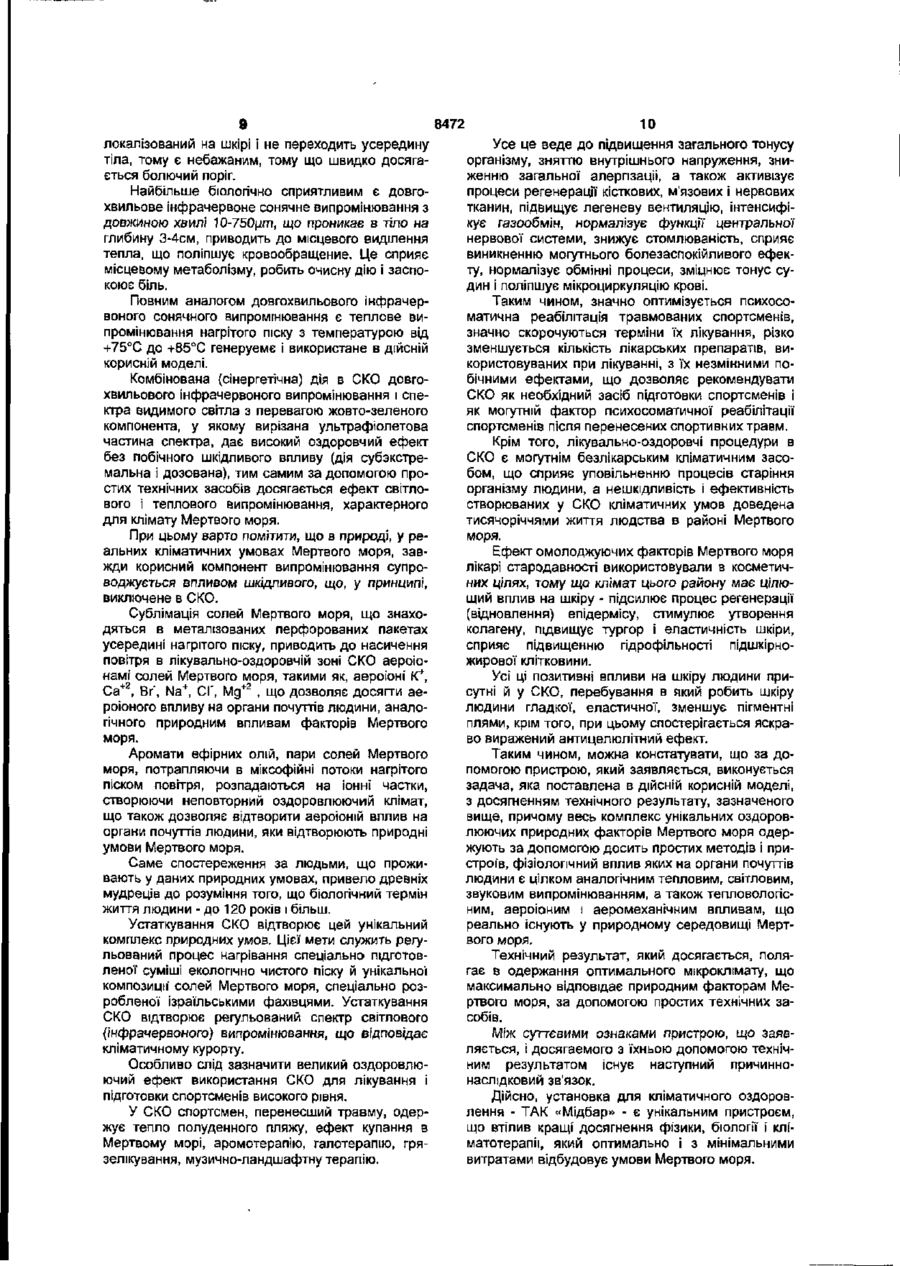

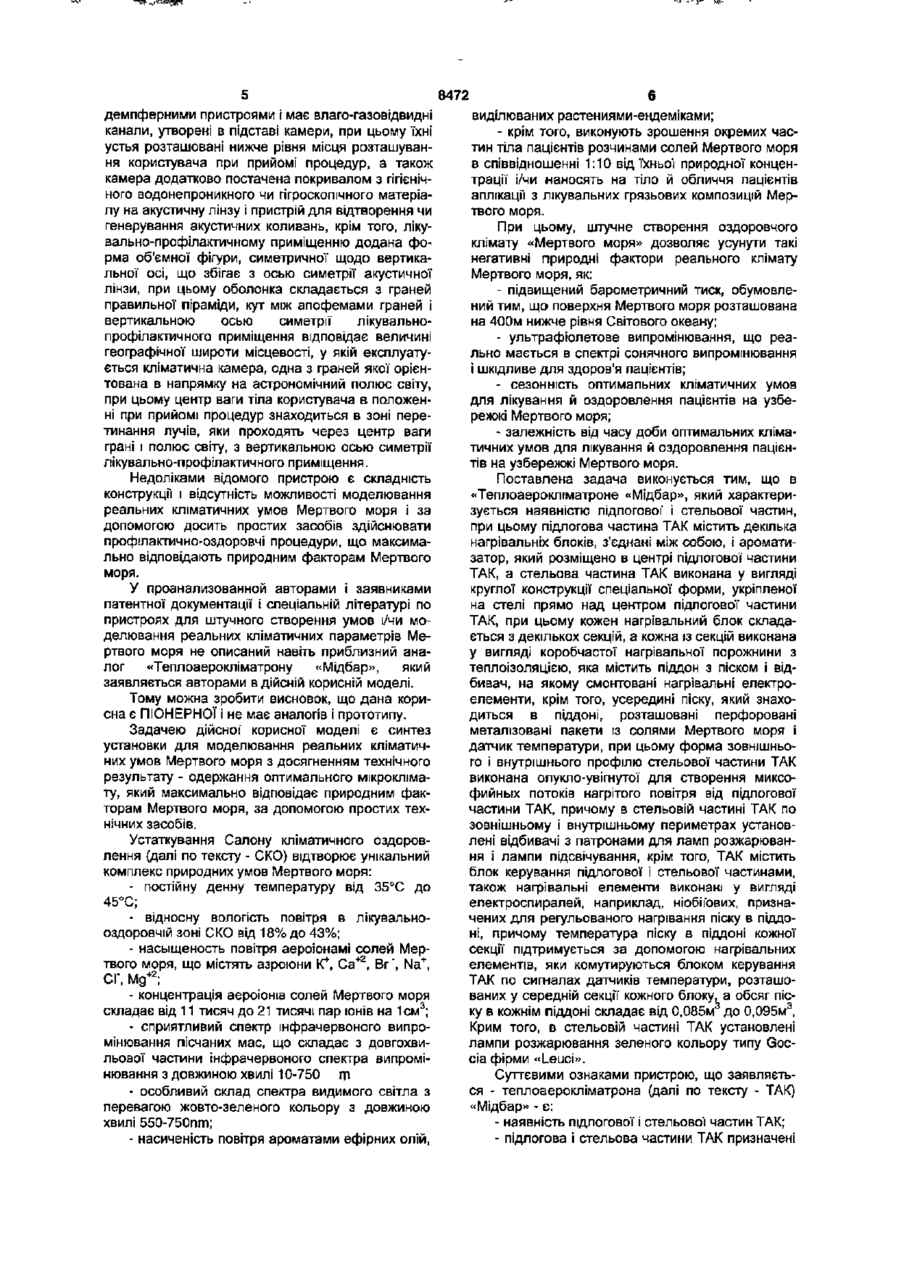

1. Теплоаерокліматрон (ТАК), який характеризується наявністю підлогової і стельової частин, при цьому підлогова частина ТАК містить декілька нагрівальних блоків, які з'єднані між собою, і ароматизатор, який розміщено в центрі підлогової частини ТАК, а стельова частина ТАК виконана у вигляді круглої конструкції спеціальної' форми, укріпленої на стелі над центром підлогової частини ТАК, при цьому кожен нагрівальний блок складається з декількох секцій, а кожна із секцій виконана у вигляді коробчастої нагрівальної порожнини з теплоізоляцією, яка містить піддон з піском і відбивач, на якому змонтовані нагрівальні електроелементи, крім того, усередині піску, який знаходиться в піддоні, розташовані перфоровані металізовані пакети із солями Мертвого моря і датчик температури, при цьому форма зовнішньо го і внутрішнього профілю стельової частини ТАК виконана опукло-увігнутої, причому в стельовій частині ТАК по зовнішньому і внутрішньому периметрах установлені відбивачі з патронами для ламп розжарювання І лампи підсвічування, крім того, ТАК містить блок керування підлоговою і стельовою частинами. 2. Теплоаерокліматрон за п. 1, який характеризується тим, що нагрівальні елементи виконані у вигляді електроспіралей, наприклад, ніобійових. 3. Теплоаерокліматрон за п. 1, який характеризується тим, що нагрівальні елементи з'єднані з блоком керування ТАК, який містить датчики температури. 4. Теплоаерокліматрон за п. 1, який характеризується тим, що датчики температури розташовані у середній секції кожного блока. 5. Теплоаерокліматрон за п. 1, який характеризується тим, що об'єм піску в кожному піддоні складає від 0,085 до 0,095м3. 6. Теплоаерокліматрон за п. 1, який характеризується тим, що в стельовій частині ТАК установлені лампи розжарювання зеленого кольору типу Gocсіа фірми «Leuci». CM Корисна модель відноситься до медицини, а саме до засобів профілактики й оздоровлення шляхом створення штучного мікроклімату в замкнутому приміщенні, що моделює кліматичні умови Мертвого моря (Ізраїль), і може бути використана для лікування і профілактики багатьох захворювань, наприклад, органів подиху, серцевосудинних захворювань, шкіри, вегетативної нервової системи і багатьох інших захворювань, а також для загального оздоровлення і відновлення функцій організму людини. Є небагато на Землі таких місць, що, начебто спеціально, створені для блаженного відпочинку душі і тіла. До таким віднесені, по справедливості, курортні місцевості узбережжя Мертвого моря і Південного берега Криму. Ландшафтно-кліматичні умови будь-якої місцевості визначають можливості їхнього лікувального І рекреаційного використання. Курорти Ізраїлю відносяться до курортів східного Середземномор'я і мають типово середземноморский гірничо-лісовий ландшафт. Для цього субрегиона характерно дуже жарке (від жаркого субкомфорта до жаркого дискомфорту), задушливе літо. Дуже часто мають місце ситуації перегріву, небезпечні не тільки для хворих, але і для здорових. Зима тут дуже м'яка, Рекреационно сприятливі 2 тимчасових «вікна» (весна - з кінця квітня до початку червня, і осінь - з кінця вересня до початку листопада). Екстремальність багатьох факторів обмежує можливості перебування на Мертвому морі для людей ослаблених, а також старших вікових категорій, що мають знижені адаптаційні здібності. Як відомо, район Мертвого моря має унікальне сполучення природних умов, що мають лікувальні властивості, таких як: особливий спектр освітленості, висококонцентрована морська вода, насичене оо О) 8472 ароматичними речовинами повітря, потоки якого, що восходють, створюють неординарне явище воронкі пару - так називані міксофп - постійно висхідне скручування шарів повітря у вигляді нескінченного гвинта чи листа Мебіуса. Аромати ефірних олій і мінеральні випари води, потрапляючи в мІксофіїні потоки, розсіюються на іонні частки, створюючи лікувальний мікроклімат. Термін міксофія - штучний словотвір, розроблений авторами для позначення реального природного явища, що має місце в районі Мертвого моря над його чашею -висхідних і спадних шарів повітря, що скручуються. Термін міксофія утворений від англійського слова - mix, що означає - змішувати. Можливість створення Салону кліматичного оздоровлення «Мертве море - море життя» на базі технічного рішення, яке заявляється - теплоаерокліматрону «Мідбар» - знімає всякі обмеження, у т.ч. функціональні, вікові, тимчасові, фінансові і багато хто інші. Відома «Галокамера» [Патент України № 47247 А, МПК-7 A61G10/02, бюл. №6, 2002р.], що містить ЗОВНІШНІ стінки, внутрішню камеру, внутрішні стінки якої покриті солематериалом, пристрій для розпилення сольового порошку, з'єднаний через трубопроводи, що містять лабіринтові перегородки, із внутрішнєю камерою, вентиляційний трубопровід для виходу використаного повітря, при цьому внутрішня камера змонтована у формі неправильної усіченої чотиригранної піраміди з двухгранными кутами нахилу стінок до поверхні дна в межах 60...75°, крім того, пристрій для розпилення сольового порошку через трубопроводи з'єднано одночасно з декількома стінками внутрішньої камери. Недоліком відомого пристрою є неможливість відтворення на його основі кліматичних умов Мертвого моря навіть при використанні додаткових технологій і пристроїв. Відома «Кліматична камера» [Патент СРСР №1837900, МПК-5 A61G10/02, бюл. №32, 1993р.], що містить герметичне приміщення зі шлюзовою камерою, з'єднане з воздуховодом із встановленими в ньому регулятором тиску, повітродувкою, глушителем шуму, соляним фільтромнасичувачем, кондиціонером і підключеними до нього дозатором кисню і дозатором вуглекислого газу, і обладнане соляними блоками, розміщеними з зазором щодо стін герметичного приміщення. Соляні блоки утворять внутрішні стіни і виконані із суміші дробленої сильвінітової руди і насиченого розчину хлористого калію і хлористого натрію, при цьому в зазорі розміщений електромагнітний екран, розташований між двома ізолюючими екранами. Недоліком відомого пристрою є неможливість відтворення на його основі кліматичних умов Мертвого моря навіть при використанні додаткових технологій і пристроїв. Відома «Кліматична камера» [Патент РФ №2012306, МПК-5 A61G10/02, бюл. №9, 1994р.], яка містить герметичне приміщення зі шлюзовим тамбуром і ЗОВНІШНІМИ стінками, щодо яких із зазором розташовані внутрішні стіни із солеблоков, яки утворюють лікувальну палату і яки мають ка нали для проходу повітря, з'єднані з виходом соляного фільтра-насичувача, і побудник тяги, який включає компресор, з'єднаній з дозатором кисню. Простір між зовнішніми і внутрішніми стінками розділено герметичними перегородками на напірний канал і канал скидання, кожний з який з'єднай ВІДПОВІДНО з виходом і входом побудника тяги, який додатково має ежектор і фільтр-поглинач на виході, напірне сопло ежектора з'єднане з дозатором кисню і з каналом рециркуляції повітря, вхідний патрубок якого розташований у каналі скидання і через фільтр з'єднай із входом компресора. Канали для проходу повітря у внутрішніх стінах розташовані по всій їхній поверхні, а соляний фільтр-насичувач виконаний у вигляді змінних касет, яки прилягають до зовнішньої поверхні внутрішніх стін. Недоліком відомого пристрою є неможливість відтворення кліматичних умов Мертвого моря без використання додаткових технологій \ пристроїв. Відома «Кліматична камера» [Заявка на патент Роси №2000130447/1496029 А, МПК-6 A61G10/02, БІПМ №28, 10.10.2002р.], що включає оболонку, закріплену по периметрі підстави й утворюючу лікувально-профілактичне приміщення, платформу, пристрій для насичення повітря лікарськими речовинами, систему подачі і видалення повітря, причому кліматична камера додатково облаштована пристроєм для відтворення чи генерування акустичних коливань і акустичної лінзою, крім того, акустична лінза виконана у вигляді оболонки з податливого матеріалу з плоскоувігнутими робочими поверхнями, заповненою рідиною, чи у вигляді оболонки з плоско-опуклими робочими поверхнями, заповненої вуглекислим газом, при цьому акустична лінза постачена корсетом, причому пристрій для відтворення виконано у вигляді телефону, а пристрій для генерування акустичних коливань виконано у вигляді дзвонів чи ударних музичних інструментів, крім того, платформа виконана перфорованої, при цьому пристрій для відтворення чи генерування акустичних коливань розташовано під платформою, а акустична лінза - на чи під платформою, при цьому пристрій для насичення повітря лікарськими речовинами виконана у вигляді пристрою В.А.Старцева по патенті РФ №1820514, причому пристрій додатково постачений генератором гарячої водяної' пари чи через паропровід з'єднаний із джерелом гарячої водяної' пари, воздухопроводом для продувки лікувально-профілактичного приміщення, крім того, кліматична камера додатково постачена ємністю для водоспадного (залпового) обливання користувача холодною водою, а оболонка камери зсередини покрита звуковбирними елементами, при цьому камера додатково постачена світлоелементами установки колірного супроводу акустичних коливань, що надходять на акустичну лінзу, встановленими в лікувально-профілактичному приміщенні, а звуковбирні елементи розосереджені на внутрішній поверхні оболонки, а в проміжках між ними розміщені світлоелементи установки колірного супроводу акустичних коливань, що надходять на акустичну лінзу, крім того, опорної поверхні підстави додана сферична форма і кліматична камера додатково постачена опорно 8472 демпферними пристроями і має влаго-газовідвидні канали, утворені в підставі камери, при цьому їхні устья розташовані нижче рівня місця розташування користувача при прийомі процедур, а також камера додатково постачена покривалом з гігієнічного водонепроникного чи гігроскопічного матеріалу на акустичну лінзу і пристрій для відтворення чи генерування акустичних коливань, крім того, лікувально-профілактичному приміщенню додана форма об'ємної фігури, симетричної щодо вертикальної осі, що збігає з осью симетрії акустичної лінзи, при цьому оболонка складається з граней правильної піраміди, кут між апофемами граней і вертикальною осью симетрії лікувальнопрофілактичного приміщення відповідає величині географічної широти місцевості, у якій експлуатується кліматична камера, одна з граней якої орієнтована в напрямку на астрономічний полюс світу, при цьому центр ваги тіла користувача в положенні при прийомі процедур знаходиться в зоні перетинання лучів, яки проходять через центр ваги грані і полюс світу, з вертикальною осью симетрії лікувально-профілактичного приміщення. Недоліками відомого пристрою є складність конструкції і відсутність можливості моделювання реальних кліматичних умов Мертвого моря і за допомогою досить простих засобів здійснювати профіпактично-оздоровчі процедури, що максимально відповідають природним факторам Мертвого моря. У проанализованной авторами і заявниками патентної документації і спеціальній літературі по пристроях для штучного створення умов і/чи моделювання реальних кліматичних параметрів Мертвого моря не описаний навіть приблизний аналог «Теплоаерокліматрону «Мідбар», який заявляється авторами в дійсній корисній моделі. Тому можна зробити висновок, що дана корисна є ПІОНЕРНОЇ і не має аналогів і прототипу. Задачею дійсної корисної моделі є синтез установки для моделювання реальних кліматичних умов Мертвого моря з досягненням технічного результату - одержання оптимального мікроклімату, який максимально відповідає природним факторам Мертвого моря, за допомогою простих технічних засобів. Устаткування Салону кліматичного оздоровлення (далі по тексту - СКО) відтворює унікальний комплекс природних умов Мертвого моря: - постійну денну температуру від 35°С до 45°С; - відносну вологість повітря в лікувальнооздоровчій зоні СКО від 18% до 43%; - насыщеность повітря аероіонамі солей Мертвого моря, що містять азроюни К4, Са +2 , Br", Na+, СІ", Мд +2 ; - концентрація аероіонів солей Мертвого моря складає від 11 тисяч до 21 тисячі пар іонів на 1 см 3 ; - сприятливий спектр інфрачервоного випромінювання пісчаних мас, що складає з довгохвильової частини інфрачервоного спектра випромінювання з довжиною хвилі 10-750 гп - особливий склад спектра видимого світла з перевагою жовто-зеленого кольору з довжиною хвилі 550-750nm; - насиченість повітря ароматами ефірних олій, виділюваних растениями-ендеміками; - крім того, виконують зрошення окремих частин тіла пацієнтів розчинами солей Мертвого моря в співвідношенні 1:10 від їхньої природної концентрації і/чи наносять на тіло й обличчя пацієнтів аплікації з лікувальних грязьових композицій Мертвого моря. При цьому, штучне створення оздоровчого клімату «Мертвого моря» дозволяє усунути такі негативні природні фактори реального клімату Мертвого моря, як: - підвищений барометричний тиск, обумовлений тим, що поверхня Мертвого моря розташована на 400м нижче рівня Світового океану; - ультрафіолетове випромінювання, що реально мається в спектрі сонячного випромінювання І шкідливе для здоров'я пацієнтів; - сезонність оптимальних кліматичних умов для лікування й оздоровлення пацієнтів на узбережжі Мертвого моря; - залежність від часу доби оптимальних кліматичних умов для лікування й оздоровлення пацієнтів на узбережжі Мертвого моря. Поставлена задача виконується тим, що в «Теплоаерокліматроне «Мідбар», який характеризується наявністю підлогової' І стельової частин, при цьому підлогова частина ТАК містить декілька вагрівапьніх блоків, з'єднані між собою, і ароматизатор, який розміщено в центрі підлогової частини ТАК, а стельова частина ТАК виконана у вигляді круглої конструкції спеціальної форми, укріпленої на стелі прямо над центром підлогової частини ТАК, при цьому кожен нагрівальний блок складається з декількох секцій, а кожна із секцій виконана у вигляді коробчастої нагрівальної порожнини з теплоізоляцією, яка містить піддон з піском і відбивач, на якому смонтовані нагрівальні електроелементи, крім того, усередині піску, який знаходиться в піддоні, розташовані перфоровані металізовані пакети із солями Мертвого моря і датчик температури, при цьому форма зовнішнього і внутрішнього профілю стельової частини ТАК виконана опукло-увігнутої для створення миксофийных потоків нагрітого повітря від підлогової частини ТАК, причому в стельовій частині ТАК по зовнішньому І внутрішньому периметрах установлені відбивачі з патронами для ламп розжарювання і лампи підсвічування, крім того, ТАК містить блок керування підлогової і стельової частинами, також нагрівальні елементи виконані у вигляді електроспиралей, наприклад, ніобіювих, призначених для регульованого нагрівання піску в піддоні, причому температура піску в піддоні кожної секції підтримується за допомогою нагрівальних елементів, яки комутируються блоком керування ТАК по сигналах датчиків температури, розташованих у середній секції кожного блоку, а обсяг піску в кожнім піддоні складає від 0,085м3 до 0,095м3, Крим того, в стельовій частині ТАК установлені лампи розжарювання зеленого кольору типу Gocсіа фірми «Leuci». Суттєвими ознаками пристрою, що заявляється - теплоаерокліматрона (далі по тексту - ТАК) «Мідбар» - є: - наявність підлогової і стельової частин ТАК; - підлогова і стельова частини ТАК призначені 8472 для створення, нагрівання і переміщення міксофійного повітряного потоку, насичення його лікарськими і/чи ароматичними речовинами, а також для створення визначеного спектра випромінювання видимого світла й інфрачервоного випромінювання; - підлогова частина ТАК містить кілька нагрівальних блоків, з'єднаних між собою, і ароматизатор, встановлений у центрі підлогової' частини ТАК; - стельова частина ТАК виконана у вигляді круглої конструкції спеціальної форми, укріпленої на стелі прямо над центром підлогової' частини ТАК; - кожен нагрівальний блок підлогової частини ТАК складається з декількох секцій; - кожна секція виконана у вигляді коробчатой нагрівальної порожнини з теплоізоляцією; - нагрівальна порожнина установлена на підставі; - нагрівальна порожнина містить піддон з піском і відбивач; - на відбивачі смонтовані нагрівальні електроелементи; - усередині піску, що знаходиться в піддоні, розташовані перфоровані металізовані пакети із солями Мертвого моря і датчик температури; - форма зовнішнього і внутрішнього профілю стельової частини ТАК виконана опукло-увігнутої для створення миксофийных потоків нагрітого повітря від підлогової частини ТАК; - у стельовій частині ТАК по зовнішньому і внутрішньому периметрах установлені відбивачі з патронами для ламп розжарювання і лампи підсвічування; - ТАК містить блок керування підлогової і стельової частинами. Приватними суттєвими ознаками пристрою, що заявляється, є: - нагрівальні елементи виконані у вигляді електроспиралей, наприклад, ніобіїових; - елекроспиралі призначени для регульованого нагрівання піску в піддоні; - температура піску в піддоні кожної секції підтримується за допомогою нагрівальних елементів; - нагрівальні елементи комутируються блоком керування ТАК по сигналах датчиків температури; - датчикі температури розташовани у середній секції кожного блоку; - обсяг піску в кожнім піддоні складає від 0,085 м 3 до 0,095 м 3 ; - у стельовій частині ТАК установлені лампи накалювання зеленого кольору типу Goccia фірми «Leuci». Технічний результат, який досягається, полягає в одержання оптимального мікроклімату, який максимально відповідає природним факторам Мертвого моря, за допомогою простих технічних засобів. Між суттєвими ознаками пристрою, що заявляється, і досягаемого з їхньою допомогою технічним результатом існує наступний причиннонаслідковий зв'язок. Дійсно, одержання оптимального мікроклімату для здійснення профілактично-оздоровчих процедур, що максимально відповідають природним 8 факторам Мертвого моря, досягається за допомогою декількох простих фізичних ефектів - нагрівання, генерування електромагнітних коливань І сублімації - оригінальне реалізованих досить простими сучасними технічними засобами. Так, наприклад, тільки за допомогою нагрівання піску створюють: - довгохвильову частину інфрачервоного спектра випромінювання з довжиною хвилі 10 - 750 гр - конвекційний висхідний потік нагрітого повітря; - насичення повітря в лікувально-оздоровчій зоні СКО аероіонамі солей Мертвого моря, що містять аероіоні К\ Са +2 , Br", Na + , СГ, Мд +2 . А за ДОПОМОГОЮ генерування електромагнітних коливань створюється світлове випромінювання зі спектром денного світла, причому використання спеціальних ламп зеленого кольору типу Goccia фірми «Leuci» дозволяє одержати спектр видимого світла з перевагою жовто-зеленого компонента, крім того, при цьому відсутня ультрафіолетова частина спектра, шкідлива для здоров'я. Як відомо, сонячне випромінювання на 50% фільтрується атмосферою Землі і забруднюючими домішками. У спектрі сонячного випромінювання маються три характерні групи: - ультрафіолетове випромінювання (типи А, ВіС); - видимий спектр випромінювання; - інфрачервоні промені. Найбільш жорсткий - короткохвильовий ультрафіолет С - поглинається атмосферою і до поверхні Землі не доходить, але в даний час, у зв'язку з утворенням озонових дір, можливо і проникнення цих променів до поверхні Землі, що спричиняє пік онкологічної і мутагенної активності. Ультрафіолет В, при високій дозі, уражає клітки епідермісу І стимулює утворення гістаминоподібної речовини, що викликає розширення капілярів - почервоніння шкіри (еритема). При цьому руйнуються клітки епідермісу і заміняються новими. Для захисту від випромінювання шкіра утворить «мозоль» - ущільнений роговий шар - і в той же час, нижніми клітками виділяється пігмент - мепанин. Під ДІЄЮ ультрафіолету А меланин, залишаючи клітки, сутеніє. Для виділення пігменту необхідні слабкі, підпорогові дози ультрафіолету В (не доводять до еритеми). Мінімальна доза ультрафіолету В вже дає еритему, при цьому ця мінімальна доза деякою мірою індивідуальна - впливає товщина рогового шару, наявність пігменту, час року і т.п. Тільки у сверхмалих дозах ультрафіолетове випромінювання типу В активізує синтез вітаміну Д и фагоцитарну активність, підсилюючи імунітет. В області видимого світла шкіра людини частково відбиває падаючі промені, частково поглинає їх, причому особливо добре поглинаються і сприятливо діють промені червоно-зеленої частини видимого спектра. Інфрачервона частина сонячного випромінювання поділяється на довгохвильову, середньохвильову і короткохвильову (Д, С і К). Інфрачервоні промені типу С і К шкідливі для організму. Термічний ефект від їхнього впливу 9 локалізований на шкірі і не переходить усередину тіла, тому є небажаним, тому що швидко досягається болючий поріг. Найбільше біологічно сприятливим є довгохвильове інфрачервоне сонячне випромінювання з довжиною хвилі 10-750(іт, що проникає в тіло на глибину 3-4см, приводить до місцевого виділення тепла, що поліпшує кровообращение. Це сприяє місцевому метаболізму, робить очисну дію і заспокоює біль. Повним аналогом довгохвильового інфрачервоного сонячного випромінювання є теплове випромінювання нагрітого піску з температурою від +75°С до +85°С генеруемє і використане в дійсній корисній моделі. Комбінована (сінергетічна) дія в СКО довгохвильового інфрачервоного випромінювання і спектра видимого світла з перевагою жовто-зеленого компонента, у якому вирізана ультрафіолетова частина спектра, дає високий оздоровчий ефект без побічного шкідливого впливу (дія субэкстремальна і дозована), тим самим за допомогою простих технічних засобів досягається ефект світлового і теплового випромінювання, характерного для клімату Мертвого моря. При цьому варто помітити, що в природі, у реальних кліматичних умовах Мертвого моря, завжди корисний компонент випромінювання супроводжується впливом шкідливого, що, у принципі, виключене в СКО. Сублімація солей Мертвого моря, що знаходяться в металізованих перфорованих пакетах усередині нагрітого піску, приводить до насичення повітря в лікувально-оздоровчій зоні СКО аероіонамі солей Мертвого моря, такими як, аероіоні К*, Са + , Вг', Na+, СГ, Мд +2 , що дозволяє досягти аероіоного впливу на органи почуттів людини, аналогічного природним впливам факторів Мертвого моря. Аромати ефірних олій, пари солей Мертвого моря, потрапляючи в міксофійні потоки нагрітого піском повітря, розпадаються на іонні частки, створюючи неповторний оздоровлюючий клімат, що також дозволяє відтворити аероіоній вплив на органи почуттів людини, яки відтворюють природні умови Мертвого моря. Саме спостереження за людьми, що проживають у даних природних умовах, привело древніх мудреців до розуміння того, що біологічний термін життя людини - до 120 років і більш. Устаткування СКО відтворює цей унікальний комплекс природних умов. Цієї мети служить регульований процес нагрівання спеціально підготовленої суміші екологічно чистого піску й унікальної композиції' солей Мертвого моря, спеціально розробленої ізраїльськими фахівцями. Устаткування СКО відтворює регульований спектр світлового (інфрачервоного) випромінювання, що відповідає кліматичному курорту. Особливо слід зазначити великий оздоровлюючий ефект використання СКО для лікування і підготовки спортсменів високого рівня. У СКО спортсмен, перенесший травму, одержує тепло полуденного пляжу, ефект купання в Мертвому морі, аромотерапію, галотерапію, грязелікування, музично-ландшафтну терапію. 8472 10 Усе це веде до підвищення загального тонусу організму, зняттю внутрішнього напруження, зниженню загальної алерпзаціі, а також активізує процеси регенерації кісткових, м'язових І нервових тканин, підвищує легеневу вентиляцію, інтенсифікує газообмін, нормалізує функції центральної нервової системи, знижує стомлюваність, сприяє виникненню могутнього болезаспокійливого ефекту, нормалізує обмінні процеси, зміцнює тонус судин і поліпшує мікроциркуляцію крові. Таким чином, значно оптимізується психосоматична реабілітація травмованих спортсменів, значно скорочуються терміни їх лікування, різко зменшується кількість лікарських препаратів, використовуваних при лікуванні, з їх незмінними побічними ефектами, що дозволяє рекомендувати СКО як необхідний засіб підготовки спортсменів і як могутній фактор психосоматичної реабілітації спортсменів після перенесених спортивних травм. Крім того, лікувально-оздоровчі процедури в СКО є могутнім безлікарським кліматичним засобом, що сприяє уповільненню процесів старіння організму людини, а нешкідливість і ефективність створюваних у СКО кліматичних умов доведена тисячоріччями життя людства в районі Мертвого моря. Ефект омолоджуючих факторів Мертвого моря лікарі стародавності використовували в косметичних цілях, тому що клімат цього району має цілющий вплив на шкіру - підсилює процес регенерації (відновлення) епідермісу, стимулює утворення колагену, підвищує тургор і еластичність шкіри, сприяє підвищенню гідрофільності підшкірножирової клітковини. Усі ці позитивні впливи на шкіру людини присутні й у СКО, перебування в який робить шкіру людини гладкої, еластичної, зменшує пігментні плями, крім того, при цьому спостерігається яскраво виражений анти цел юлітний ефект. Таким чином, можна констатувати, що за допомогою пристрою, який заявляється, виконується задача, яка поставлена в дійсній корисній моделі, з досягненням технічного результату, зазначеного вище, причому весь комплекс унікальних оздоровлюючих природних факторів Мертвого моря одержують за допомогою досить простих методів і пристроїв, фізіологічний вплив яких на органи почуттів людини є ціпком аналогічним тепловим, світловим, звуковим випромінюванням, а також тепловологісним, аероіоним і аеромеханічним впливам, що реально існують у природному середовищі Мертвого моря. Технічний результат, який досягається, полягає в одержання оптимального мікроклімату, що максимально відповідає природним факторам Мертвого моря, за допомогою простих технічних засобів. Між суттєвими ознаками пристрою, що заявляється, і досягаемого з їхньою допомогою технічним результатом існує наступний причиннонаслідковий зв'язок. Дійсно, установка для кліматичного оздоровлення - ТАК «Мідбар» - є унікальним пристроєм, що втілив кращі досягнення фізики, біології і кліматотерапії, який оптимально і з мінімальними витратами відбудовує умови Мертвого моря. 11 8472 12 Результатом роботи установки є комбінований нагрітого повітря, що, вдаряючись об стельову сінергетічний вплив природнокліматичних факточастину ТАК, розташовану під кутом до обрію, обрів оздоровлюючого характеру. гинають її зверху і знизу зі швидкістю Комплекс цих факторів включає такі показниVi=V2+k, ки, як визначену вологість (18-43%) І температуру де: Vi - швидкість повітряного потоку над степовітря (35-45°С), світлове випромінювання зі спельовою частиною ТАК, ктром денного світла, рухливість повітря з конвекV2 - швидкість повітряного потоку під стельоційними міксофійними потоками, солі в розчині І вою частиною ТАК, солі в повітрі (інгаляція), теплове випромінювання k - коефіцієнт напору, що залежить від нахилу піску (довгохвильовий діапазон інфрачервоного стельової частини ТАК до обрію і потужності устаспектра випромінювання), що проникає в тіло на новки. декілька см і яке володіє розсмоктуючою і знебоСкручування потоків нагрітого повітря відбувалюючою дією, ароматичні складові - запахи пустеється за рахунок комбінованого обліку нахилу відльних ендеміків чи місцевих ароматичних олій, сіків стельової частини ТАК до горизонтальних і фоно- І аромотерапія. вертикальних площин і внутрішнього діаметра підлогової частини ТАК. Показники повітря в лікувально-оздоровчій зоні : вологості - від 18% до 43% і температури - від Обсяг піска в піддонах - від 0,085м3 до 0,095м3 35°С до 45°С, а також насичення повітря аероіо- обраний виходячи з геометричних параметрів намі солей Мертвого моря з концентрацією від 11 піддонів так, щоб товщина шару піску була оптитисяч до 21 тисячі пар іонів на 1см3 шляхом сублімальної' для ефективного нагрівання всього обсягу мації цих солей, обрані цілком відповідними анапіску, усередині якого розміщають перфоровані логічним параметрам повітря в районі Мертвого металізовані пакети Із солями Мертвого моря. моря. Солі Мертвого моря, що знаходяться в перфорованих металізованих пакетах, під дією темПідтримка параметрів вологості і температури ператури нагрітого піску возгоняються і насичують повітря в лікувально-оздоровчій зоні СКО в зазнаповітря в лікувально-оздоровчій зоні СКО аероіочених межах необхідно тому, що саме цей діапанамі солей Мертвого моря, що містять аероіоні К\ зон вологості і температури характерний для опСа +2 , Вг", Na+, СІ", Мд +2 . тимального за часом року і доби прийняття оздоровлюючих кліматичних процедур в умовах Необхідно відзначити, що всі кількісні парамеМертвого моря. три мікросередовища, створювані ТАК «Мідбар», ідентичні оптимальними для лікування і профілакПідтримка заданого діапазону вологості повіттики параметрам середовища Мертвого моря, що ря в лікувально-оздоровчій зоні СКО здійснюється дозволяє зробити висновок - оздоровлюючий теза допомогою випару вологи, що є побічним ефекрапевтичний ефект досягається саме і тільки затом від розпилення рапи на тіло пацієнтів при вдяки оптимальним параметрам мікросередовища здійсненні лікувально-оздоровчих процедур з виМертвого моря, вірогідно відтворених ТАК «Мідкористанням ТАК «Мідбар», бар». Контроль відносної вологості в лікувальнооздоровчій зоні СКО персонал здійснює по настінКонструкція установки «Мідбар» має сім стуному психрометру. пенів безпеки від травм і опіків, що практично виключає можливість навіть побічно одержати травПри цьому варто враховувати, що кількісно і му чи опіки при експлуатації установки якісно усі параметри мікросередовища, створюваобслуговуючим персоналом і при проведенні проної ТАК «Мідбар» ідентичні параметрам середофілактично-оздоровчих процедур для пацієнтів. вища Мертвого моря, але в ТАК «Мідбар» ці параметри постійні, а в природі вони залежать від Все устаткування СКО, у т.ч. І ТАК «Мідбар», сезону і часу дня. має високу чистоту функціонування, робота приладів не впливає на хвильове тло створюваного в Активним фактором лікувальносалоні клімату. Використовуються екологічно чисті, оздоровлюючого впливу в СКО є сполучення позахищені відповідними сертифікатами, природні стійної денної температури (близько 42°С), насиречовини: пісок, мінеральні солі, грязі, ароматичні ченість повітря іонамі бромних солей, багатий олії. спектр інфрачервоного випромінювання, спектр видимого світла з перевагою жовто-зеленого комСКО забезпечує в будь-якій кліматичній зоні і понента, що володіє антистресовим і імуностімупоза залежністю від часу року тепло полуденного люючим ефектом. пляжу, ефект купання в Мертвому море, широкий діапазон аромотерапії1, музикотерапію, галотераОдним з дивних і екзотичних ефектів, реалізопію по типу сухої соляної інгаляції. Застосовується ваних у ТАК «Мідбар», є міксофія - сублімація пар широкий спектр лікувальних і косметичних аплікашляхом скручування шарів повітря у вигляді нецій. скінченного гвинта. Ця система виникла після багаторічних досліджень повітряних потоків, яки восСКО є незамінним засобом психосоматичного ходят над чашею Мертвого моря. тренування спортсменів, зміцнює м'язову силу, витривалість, допомагає мобілізувати волю в ексАромати ефірних олій, потрапляючи в міксотремальних ситуаціях. Створюючи стійкий гомеофійні потоки, розбиваються на іонні частки - іоністаз І гормонально-ендокринну гармонію, климатозуються, створюючи унікальний мікроклімат Мерттерапія СКО значно підвищує рівень підготовки вого моря. спортсменів. Потоки, що восходят від піддонів з піском, нагрітим до температури +80°С, розділяючи стінками Важливо відзначити, що методика лікування й піддонів підлогової частини ТАК, утворять шари оздоровлення за допомогою СКО виключає лікар 13 8472 14 ські засоби, що нерідко викликають масу шкідлиний ароматизатор 3, який служить для створення вих побічних ефектів і руйнують імунну систему ароматів трав Мертвого моря СКО є безпечним і унікальним засобом, що не Над підлогової частиною 1 ТАК на стелі привимагає використання лікарських засобів і практиміщення укріплена стельова частина 4 ТАК чно що не мають протипоказань при профілактиці і Підлогова частина 1 ТАК складається з декільлікуванні широкого спектра захворювань, таких як, кох нагрівальних блоків 5, кожний з який складапсоріаз, екзема й інші захворювання шкіри, захвоється з декількох секцій 6 (наприклад, трьох секрювання дихальних шляхів, носоглотки, захворюцій) трапецеїдальної форми, що з'єднані між вань суглобів, нервові розлади собою, наприклад, у вигляді конструкції кільцевої форми 7 Тому можна затверджувати, що тільки перерахована вище сукупність ВІДМІТНИХ ознак пристрою, Кожна нагрівальна секція 6 виконана у вигляді який заявляється, дозволяє досягти технічного коробчатой нагрівальної порожнини 8 з теплоізорезультату, зазначеного вище, і виконати задачу, ляцією 9, що містить піддон 10 з піском 11 і відбипоставлену в ДІЙСНІЙ корисній моделі вач 12, на якому змонтовані нагрівальні елементи 13. Інші ВІДМІТНІ ознаки технічного рішення, яке заявляється, забезпечує працездатність і варіанти Нагрівальні елементи 13 виконані у вигляді, реалізації корисної моделі наприклад, ніобиових електроспиралей 14, підключених до блоку керування (умовно не показаДосягнення зазначенного вище технічного рений) Електроспирали 14 покладені в жолоби і зультату можливо тільки при наявності сукупності змонтовані на керамічних ізоляторах (умовно не всіх суттєвих ознак, викладених у формулі кориспоказані) ної моделі, при відсутності кожного з них технічні результати не можуть бути досягнуті Керують роботою нагрівальних елементів 13 Проведений заявником аналіз рівня техніки, за допомогою блоку керування по сигналах датчищо включає пошук по патентних і науковока температури 15, встановленого в піддоні серетехнічних джерелах інформації, з виявленням дньої секції 6 кожного блоку і включеного в електджерел, що містять інформацію про аналоги техніронну схему блоку керування чних рішень, що заявляються, дозволяє установиНад нагрівальними спіралями 14 вільно встати, що заявником не виявлені аналоги, що харакновлені піддони 10 з піском 11 на підставі 16 теризуються всією сукупністю ознак, ідентичної Відбивачі 12 установлені на шар теплоізолявсім суттєвим ознакам пристрою, зазначеним у ційного матеріалу 9, причому ЗОВНІШНІ СТІНКИ секформулі корисної моделі що заявляється цій 6 також теплоізольовани. Тому можна затверджувати, що корисна моКожна секція 6 нагрівального блоку 5 має дедель відповідає умові охраноздатности за критерікоративні Грати 17 аркової форми єм «новизна» Стельова частина 4 ТАК виконана у вигляді круглої конструкції спеціальної форми, причому Крім того, корисна модель може бути промисЗОВНІШНІЙ 18 і внутрішній (умовно не показаний) лово застосовна, тому що пристрій, який заявляпрофілі мають кожний свою, спеціальну опуклоється, дозволяє відтворити кліматичні умови Мерувігнуту форму, що забезпечує створення міксотвого моря в будь-якому географічному районі фійних потоків нагрітого повітря від напільної чассвіту і може бути використай для лікування, протини 1 ТАК філактики й оздоровлення людей, незалежно від їхньої статі, віку, стану здоров'я, при цьому реаліПо зовнішньому 18 і внутрішньому профілям зація пристрою, який заявляється, не вимагає веустановлені світильники 19 з відбивачами 20 і з ликих первісних матеріальних витрат, а експлуапатронами для ламп розжарювання (умовно не тація СКО не має потребу у показані), а також установлені лампи підсвічуванвисококваліфікованому обслуговуючому персонаня (умовно не показані) лі, при цьому користування СКО не зажадає від Лампи накалювання зеленого кольору типу пацієнтів великих тимчасових і матеріальних виGoccia фірми «Leuci», встановлені у світильники трат 19, і лампи підсвічування підключені до блоку керування і керуються їм по спеціальній програмі Можливість здійснення корисної моделі, що заявляється, підтверджується описом його практиУ центрі стельової частини 4 ТАК розташована чної реалізації, яке приводиться нижче декоративні ґрати 21 Пристрій, який заявляється, ілюстрован кресОбсяг піску 11, що знаходить у кожнім з ПІДДОленнями НІВ 10, складає від 0,085м3 до 0,095м3, при цьому усередині піску розташовані перфоровані металіНа Фіг 1 зображений зразковий план салону зовані пакети із солями Мертвого моря (умовно не кліматичного оздоровлення показані), а також установлені датчики температуна Фіг 2 показана напольная частина теплоаери 15 (у середній секції кожного блоку). рокліматрона «Мідбар», вид збоку, на Фіг 3 - те Ж, ВИД зверху підлогової частини, Підключення секцій 6 до блоку керування вивід А, робляється за допомогою клемної коробки 22 на Фіг 4 показаний розріз В-В на Фіг 2, У замкнутому приміщенні - у салоні кліматичСалон кліматичного оздоровлення (СКО) явного оздоровлення (СКО) - за допомогою теплоляє собою приміщення, у центрі якого розташовувих, світлових, звукових випромінювань, а також ється підлогова частина 1 те плоаерокл і матрона тепловолопсних, аероюних і аєромеханічних «Мідбар» (ТАК), навколо якої розташовані лежаки впливів впливають на теплові, СВІТЛОВІ, звукові, 2 органолептичні і тактильні рецептори шкіри і тіла пацієнтів через його органи зору, слуху, подиху, У центрі напольной частини 1 ТАК встановле 15 8472 16 причому вирізує ультрафіолетова частина спектра нюху, дотику, при цьому вищевказаними випромівипромінювання. При цьому спектральний склад нюваннями І впливами відтворюють унікальний світлового потоку в лікувальній зоні СКО формукомплекс природнокліматичних умов Мертвого ють відповідним найбільш сприятливим для людиморя усередині СКО в зоні розташування пацієнтів ни ранковим умовам - 550-750 пприродного спена лежаках 2-у лікувально-оздоровчій зоні СКО. ктра, крім того, світловий потік формують Для цього за допомогою підлогової 1 І стельоперемінним по інтенсивності і за часом у залежнової 4 частин теплоаерокліматрона (ТАК) формують сті від проведеної лікувально-оздоровчої проу лікувально-оздоровчій зоні СКО висхідний і спацедури. дний міксофійні скручені повітряні протитоки. Висхідний і спадний міксофійні скручені повітВиконують зрошення частин тіла пацієнта розряні протитоки формують шляхом нагрівання повічином солей Мертвого моря і/чи нанесення на тіло тря підлогової частиною 1 ТАК, і, тим самим, запацієнта аплікацій з лікувальних грязьових компобезпечують підйом нагрітого повітря нагору, зицій Мертвого моря, при цьому для зрошення обтікання його по зовнішній і внутрішньої профільчастин тіла пацієнтів використовують розчини соних поверхнях стельової частини 4 ТАК і відобралей Мертвого моря в співвідношенні 1:10 від їхньої ження нагрітого повітря від стелі СКО. природної концентрації. А за допомогою теплового випромінювання Крім того, під час проведення лікувальнодовгохвильової частини інфрачервоного спектра оздоровчої процедури СКО озвучують за допомовипромінювання - нагрітого піску 11, розташованогою пристрою для відтворення чи генерування го в підлогової частини 1 ТАК, формують повітряакустичних коливань, при цьому СКО під час сеанне середовище в лікувально-оздоровчій зоні СКО з су озвучують фонограмою акустичних ефектів і температурою від 35"С до 45°С и відносною вологармоній, синтезованих по моделях природних гістю повітря від 1 % до 43%, у залежності від проконфігурацій, наприклад, морського прибою, що веденої лікувально-оздоровчої процедури, при заспокоює, шуму лісу, співу птахів чи іншого музицьому поверхня піску нагрівають до температури чного супроводу, у залежності від проведеної ліку+80°±5°С, а теплове випромінювання нагрітого вально-оздоровчої процедури. піску являє собою довгохвильової частини інфраЛікувально-оздоровча діяльність, здійснювана червоного спектра випромінювання з довжиною в СКО, має наступні напрямки: хвилі 10-750 m - омолодження І лікування шкірних покривів При цьому повітря в лікувально-оздоровчій зоні СКО за допомогою теплового випромінювання нагрітого піску 11 насичують аероіонамі солей Мертвого моря К\ Са +2 , Br", Na + СГ, Мд +2 шляхом сублімації цих солей, що розміщають усередині нагрітого піску 11 у перфорованих металізованих пакетах, причому кількість аероюнів солей Мертвого моря досягає концентрації від 11 тисяч до 21 тисячі пар іонів на 1см3. Крім того, повітря в лікувально-оздоровчій зоні СКО насичують ароматами ефірних олій за допомогою ароматизатора 3 по спеціальній програмі, що створює ароматичну гаму для конкретно проведеної лікувально-оздоровчої процедури, при цьому частки ефірних олій, зважені в повітрі, за допомогою міксофійніх потоків повітря розбивають на іонні частки. При температурі повітря в СКО нижче 18°С необхідно догрівати повітря якими-небудь нагрівальними системами, наприклад, у зимовий час водяним опаленням, в інший час року - будь-якими теплогенераторами, наприклад, масляными електронагрівниками. Це необхідно для нагрівання повітря в лікувально-оздоровчій зоні СКО до температури близько 40°С, що неможливо досягти тільки за рахунок нагрівання піску ТАК при загальній температурі повітря в СКО нижче 18°С. Лікувально-оздоровчу зону СКО опромінюють через повітряне середовище світловим потоком, створюваним світильниками 19, встановленими в стельовій частині 4 ТАК, якими створюють особливий склад спектра видимого світла, близького сонячному, з перевагою жовто-зеленого кольору, {екземи, псоріаз) проводиться за допомогою кліматичних умов Мертвого моря, створюваних зі СКО, а також матеріалів Мертвого моря за методикою д-ра Ховерса; - лікування ЛОР-захворювань, захворювань органів подиху виконується з використанням кліматичних факторів Мертвого моря і сучасних досягнень України й Ізраїлю (ендогенний подих і ін.); - лікування алергійних захворювань, корекція Імунної системи з використанням кліматичних умов Мертвого моря і досягнень ізраїльської медицини. В особливих випадках лікування, профілактика й оздоровлення по вищевказаних напрямках здійснюється з підключенням до медичної системи Ізраїлю через комп'ютери клініки д-ра Ховерса (особливі методики і лікування). Крім того, у СКО передбачена можливість вказівка особливих косметичних послуг по омолодженню - антіейджінг для жінок будь-якого віку. Таким чином, на підставі усього вищевикладеного, можна констатувати, що за допомогою пристрою, яке заявляється, виконує задачу, поставлену в дійсній корисній моделі, з досягненням технічного результату, зазначеного вище, причому весь комплекс унікальних оздоровлюючих природних факторів Мертвого моря одержують за допомогою досить простих методів і пристроїв, фізіологічний вплив яких на органи почуттів людини цілком аналогічні тепловим, світловим, звуковим випромінюванням, а також тепловлажностным, аероіоним і аеромеханичним впливам, що реально існують у природному середовищі Мертвого моря. 18 8472 17 ФІГ. 1 'шшшшшшшмт F П Фіг. 2 Вія А В.В Фіг. З Комп'ютерна верстка Н. Лисенко •іг.4 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуально'! власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової'власності", вул. Глазунова, 1, м. Київ-42, 01601
