Кріпильний штифт (варіанти)

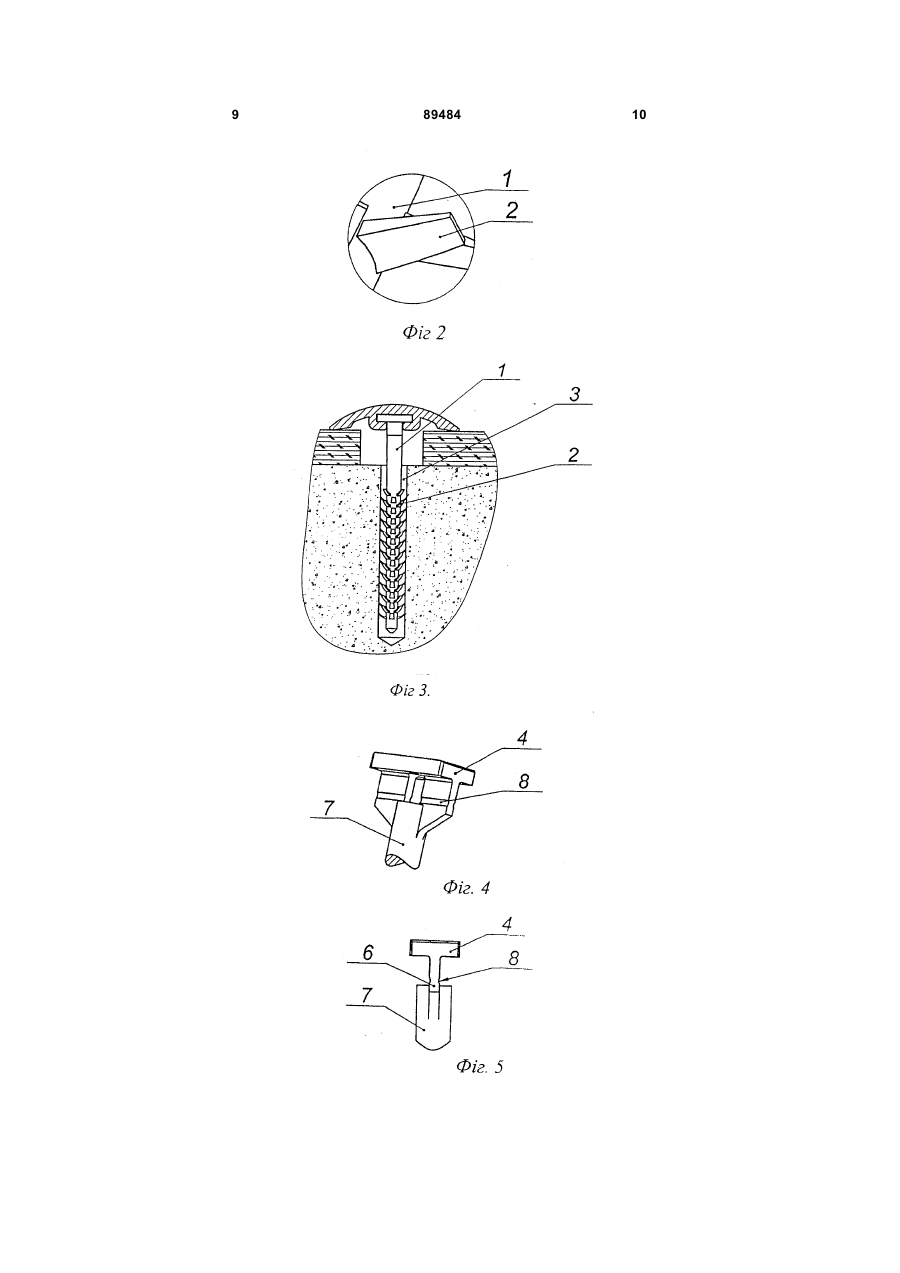

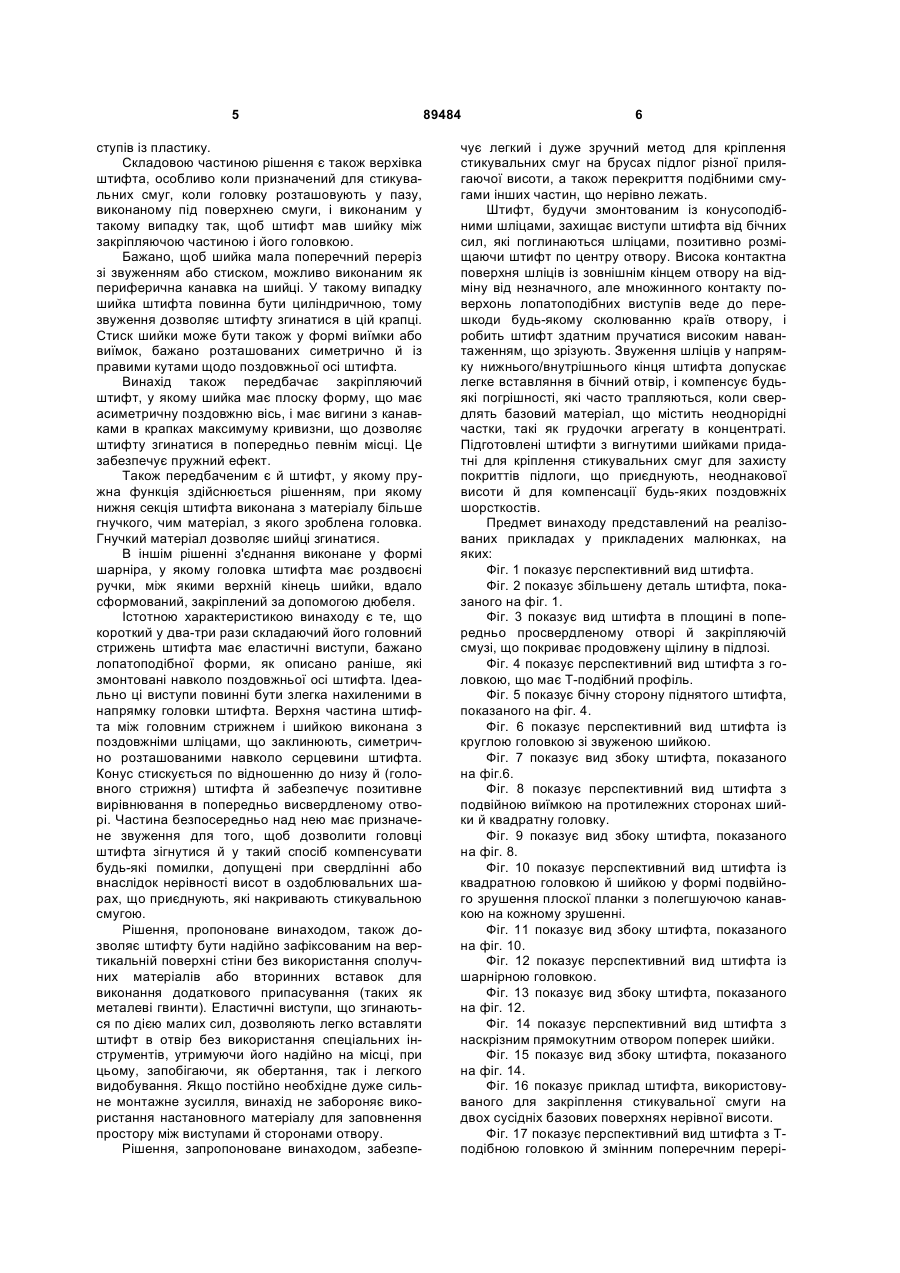

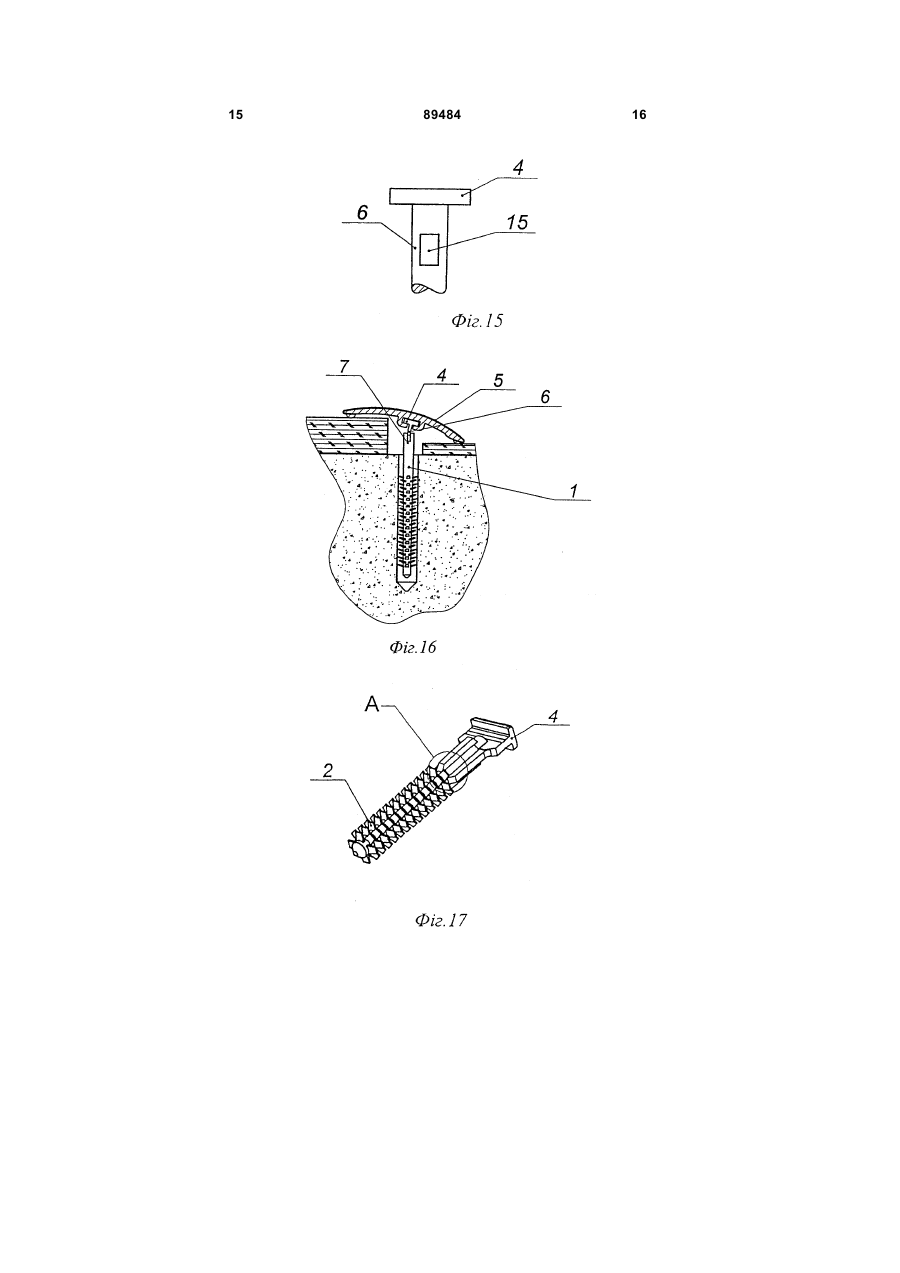

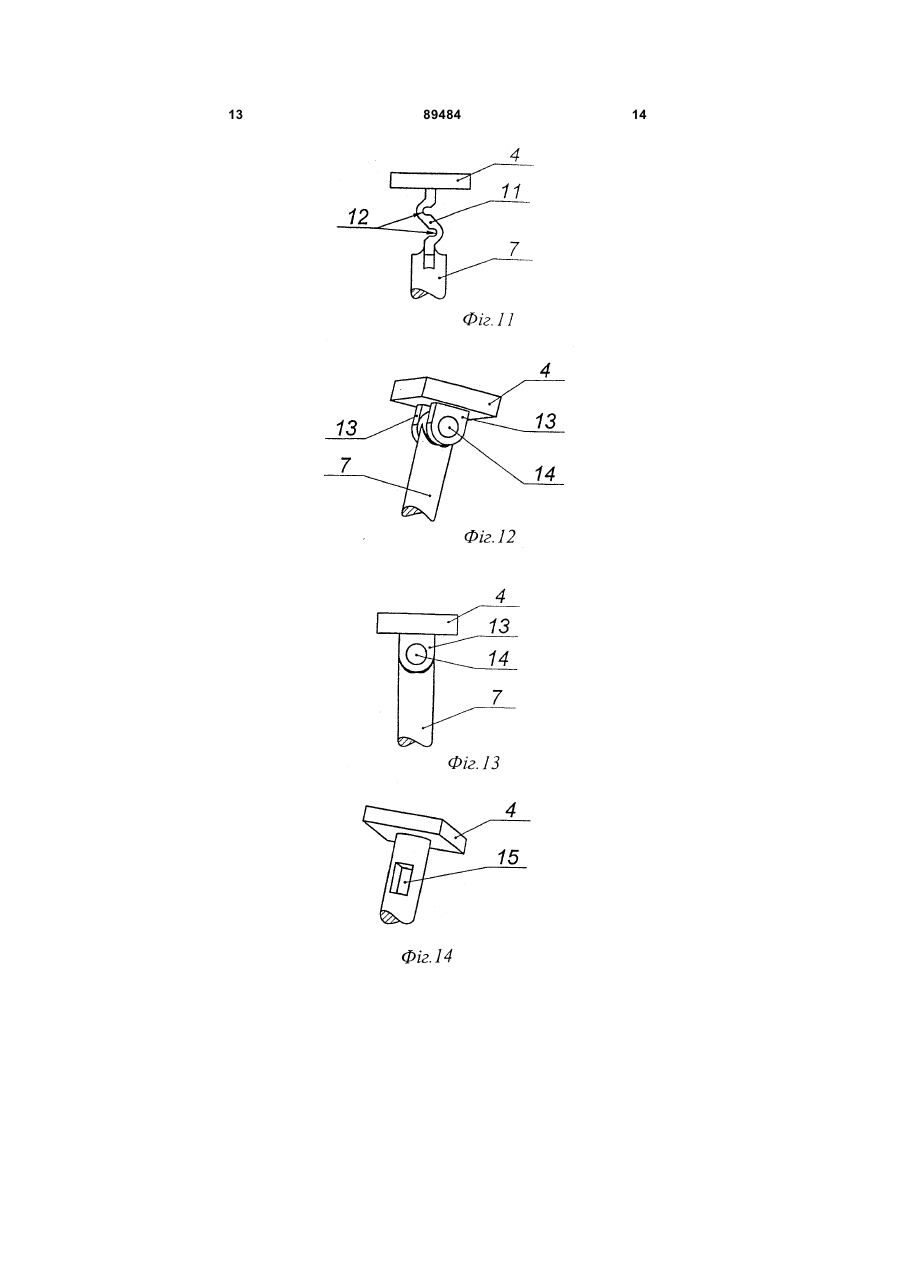

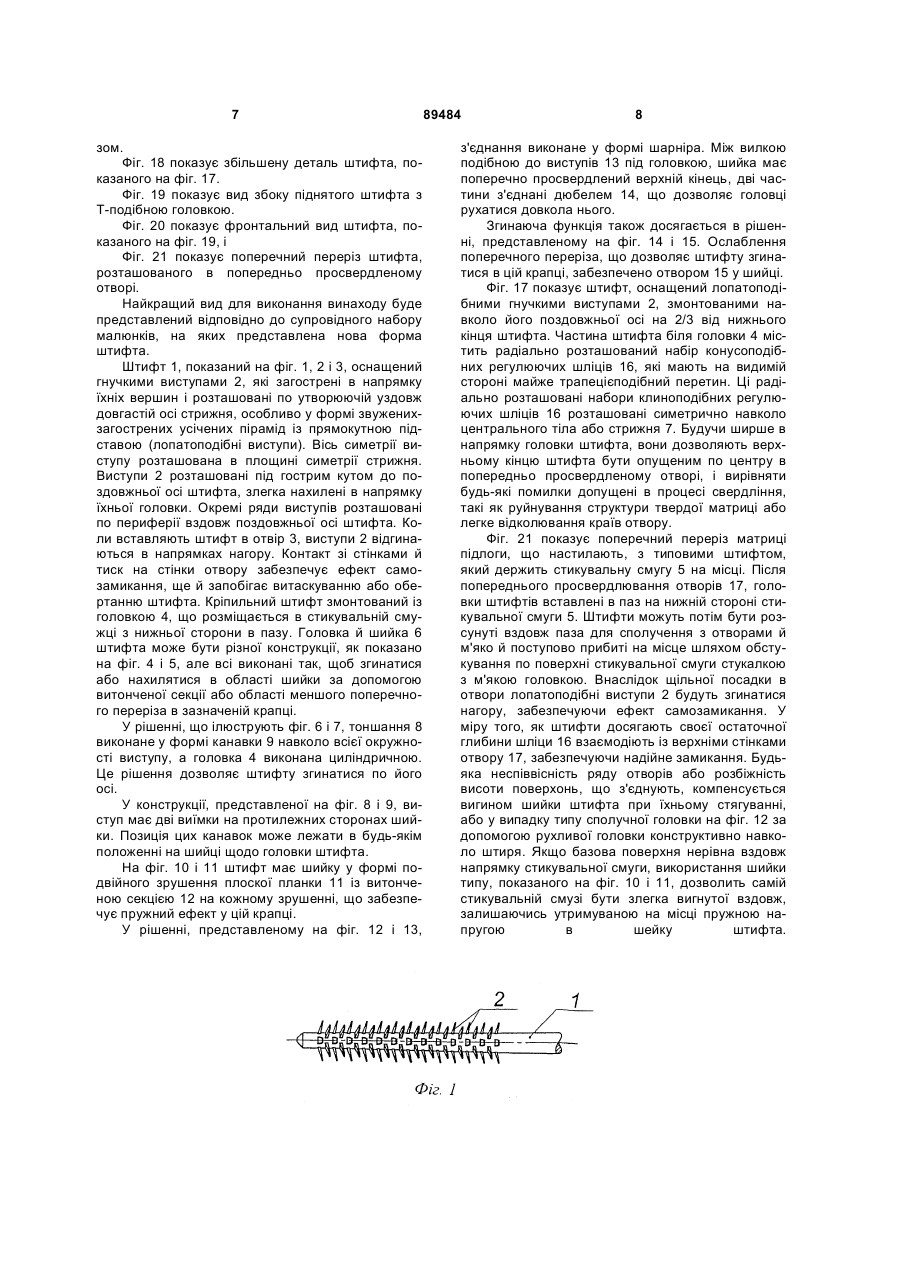

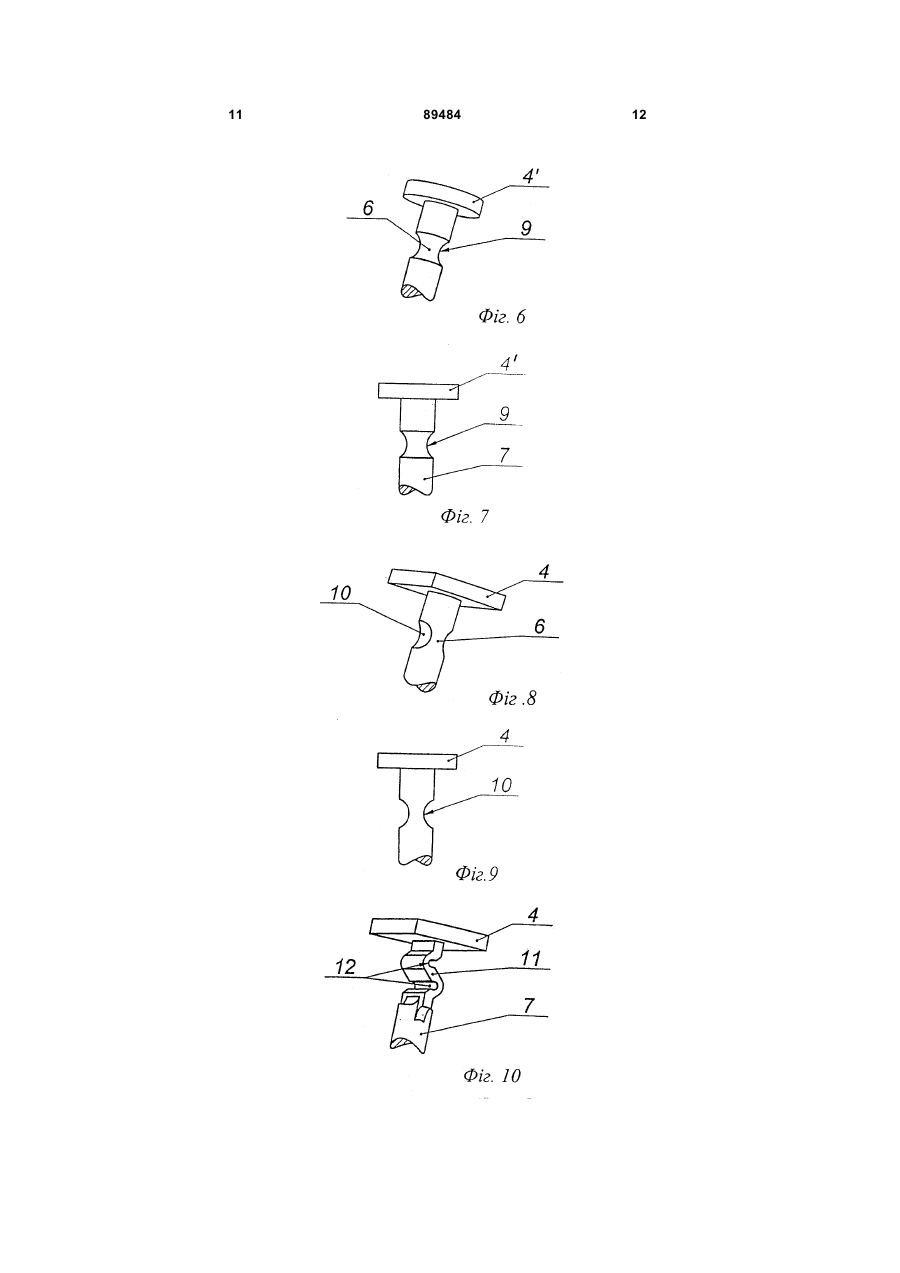

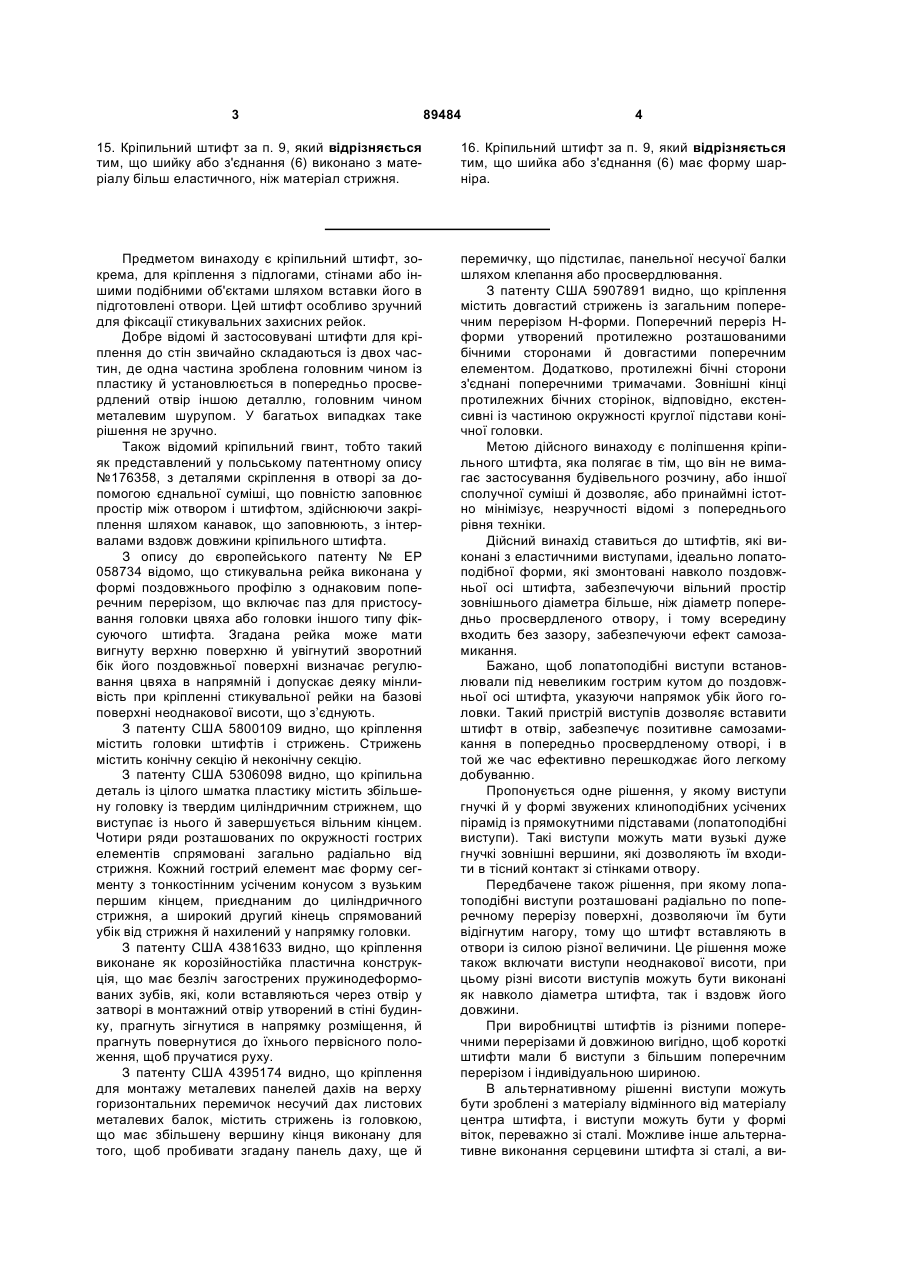

1. Кріпильний штифт для закріплення фіксуючих деталей до підлог, стінок і до подібних об'єктів, виконаний з можливістю установки в попередньо просвердлений отвір, що містить стрижень і гнучкі виступи, прикріплені до стрижня, при цьому гнучкі виступи мають висоту, при якій діаметр описаної окружності відносно до їхніх вершин більше діаметра попередньо просвердленого отвору, стрижень має частину з виступами й частину без виступів, при цьому частина з виступами однорідна, який відрізняється тим, що виступи виконані у вигляді пірамідоподібних геометричних фігур, підстави яких розташовані на поверхні стрижня, при цьому осі симетрії виступів перетинаються з вертикальною віссю стрижня, виступи утворюють ряди, що чергуються уздовж осі, при цьому кожний наступний ряд повернутий щодо попереднього на кут, що дорівнює половині кута, утвореного кожною парою виступів у площині, перпендикулярній осі штифта. 2. Кріпильний штифт за п. 1, який відрізняється тим, що виступи нахилені під гострими кутами щодо поздовжньої осі кріпильного штифта й спрямовані в бік його головки. 2 (19) 1 3 89484 4 15. Кріпильний штифт за п. 9, який відрізняється тим, що шийку або з'єднання (6) виконано з матеріалу більш еластичного, ніж матеріал стрижня. 16. Кріпильний штифт за п. 9, який відрізняється тим, що шийка або з'єднання (6) має форму шарніра. Предметом винаходу є кріпильний штифт, зокрема, для кріплення з підлогами, стінами або іншими подібними об'єктами шляхом вставки його в підготовлені отвори. Цей штифт особливо зручний для фіксації стикувальних захисних рейок. Добре відомі й застосовувані штифти для кріплення до стін звичайно складаються із двох частин, де одна частина зроблена головним чином із пластику й установлюється в попередньо просвердлений отвір іншою деталлю, головним чином металевим шурупом. У багатьох випадках таке рішення не зручно. Також відомий кріпильний гвинт, тобто такий як представлений у польському патентному опису №176358, з деталями скріплення в отворі за допомогою єднальної суміші, що повністю заповнює простір між отвором і штифтом, здійснюючи закріплення шляхом канавок, що заповнюють, з інтервалами вздовж довжини кріпильного штифта. З опису до європейського патенту № EP 058734 відомо, що стикувальна рейка виконана у формі поздовжнього профілю з однаковим поперечним перерізом, що включає паз для пристосування головки цвяха або головки іншого типу фіксуючого штифта. Згадана рейка може мати вигнуту верхню поверхню й увігнутий зворотний бік його поздовжньої поверхні визначає регулювання цвяха в напрямній і допускає деяку мінливість при кріпленні стикувальної рейки на базові поверхні неоднакової висоти, що з’єднують. З патенту США 5800109 видно, що кріплення містить головки штифтів і стрижень. Стрижень містить конічну секцію й неконічну секцію. З патенту США 5306098 видно, що кріпильна деталь із цілого шматка пластику містить збільшену головку із твердим циліндричним стрижнем, що виступає із нього й завершується вільним кінцем. Чотири ряди розташованих по окружності гострих елементів спрямовані загально радіально від стрижня. Кожний гострий елемент має форму сегменту з тонкостінним усіченим конусом з вузьким першим кінцем, приєднаним до циліндричного стрижня, а широкий другий кінець спрямований убік від стрижня й нахилений у напрямку головки. З патенту США 4381633 видно, що кріплення виконане як корозійностійка пластична конструкція, що має безліч загострених пружинодеформованих зубів, які, коли вставляються через отвір у затворі в монтажний отвір утворений в стіні будинку, прагнуть зігнутися в напрямку розміщення, й прагнуть повернутися до їхнього первісного положення, щоб пручатися руху. З патенту США 4395174 видно, що кріплення для монтажу металевих панелей дахів на верху горизонтальних перемичок несучий дах листових металевих балок, містить стрижень із головкою, що має збільшену вершину кінця виконану для того, щоб пробивати згадану панель даху, ще й перемичку, що підстилає, панельної несучої балки шляхом клепання або просвердлювання. З патенту США 5907891 видно, що кріплення містить довгастий стрижень із загальним поперечним перерізом Н-форми. Поперечний переріз Нформи утворений протилежно розташованими бічними сторонами й довгастими поперечним елементом. Додатково, протилежні бічні сторони з'єднані поперечними тримачами. Зовнішні кінці протилежних бічних сторінок, відповідно, екстенсивні із частиною окружності круглої підстави конічної головки. Метою дійсного винаходу є поліпшення кріпильного штифта, яка полягає в тім, що він не вимагає застосування будівельного розчину, або іншої сполучної суміші й дозволяє, або принаймні істотно мінімізує, незручності відомі з попереднього рівня техніки. Дійсний винахід ставиться до штифтів, які виконані з еластичними виступами, ідеально лопатоподібної форми, які змонтовані навколо поздовжньої осі штифта, забезпечуючи вільний простір зовнішнього діаметра більше, ніж діаметр попередньо просвердленого отвору, і тому всередину входить без зазору, забезпечуючи ефект самозамикання. Бажано, щоб лопатоподібні виступи встановлювали під невеликим гострим кутом до поздовжньої осі штифта, указуючи напрямок убік його головки. Такий пристрій виступів дозволяє вставити штифт в отвір, забезпечує позитивне самозамикання в попередньо просвердленому отворі, і в той же час ефективно перешкоджає його легкому добуванню. Пропонується одне рішення, у якому виступи гнучкі й у формі звужених клиноподібних усічених пірамід із прямокутними підставами (лопатоподібні виступи). Такі виступи можуть мати вузькі дуже гнучкі зовнішні вершини, які дозволяють їм входити в тісний контакт зі стінками отвору. Передбачене також рішення, при якому лопатоподібні виступи розташовані радіально по поперечному перерізу поверхні, дозволяючи їм бути відігнутим нагору, тому що штифт вставляють в отвори із силою різної величини. Це рішення може також включати виступи неоднакової висоти, при цьому різні висоти виступів можуть бути виконані як навколо діаметра штифта, так і вздовж його довжини. При виробництві штифтів із різними поперечними перерізами й довжиною вигідно, щоб короткі штифти мали б виступи з більшим поперечним перерізом і індивідуальною шириною. В альтернативному рішенні виступи можуть бути зроблені з матеріалу відмінного від матеріалу центра штифта, і виступи можуть бути у формі віток, переважно зі сталі. Можливе інше альтернативне виконання серцевини штифта зі сталі, а ви 5 ступів із пластику. Складовою частиною рішення є також верхівка штифта, особливо коли призначений для стикувальних смуг, коли головку розташовують у пазу, виконаному під поверхнею смуги, і виконаним у такому випадку так, щоб штифт мав шийку між закріпляючою частиною і його головкою. Бажано, щоб шийка мала поперечний переріз зі звуженням або стиском, можливо виконаним як периферична канавка на шийці. У такому випадку шийка штифта повинна бути циліндричною, тому звуження дозволяє штифту згинатися в цій крапці. Стиск шийки може бути також у формі виїмки або виїмок, бажано розташованих симетрично й із правими кутами щодо поздовжньої осі штифта. Винахід також передбачає закріпляючий штифт, у якому шийка має плоску форму, що має асиметричну поздовжню вісь, і має вигини з канавками в крапках максимуму кривизни, що дозволяє штифту згинатися в попередньо певнім місці. Це забезпечує пружний ефект. Також передбаченим є й штифт, у якому пружна функція здійснюється рішенням, при якому нижня секція штифта виконана з матеріалу більше гнучкого, чим матеріал, з якого зроблена головка. Гнучкий матеріал дозволяє шийці згинатися. В іншім рішенні з'єднання виконане у формі шарніра, у якому головка штифта має роздвоєні ручки, між якими верхній кінець шийки, вдало сформований, закріплений за допомогою дюбеля. Істотною характеристикою винаходу є те, що короткий у два-три рази складаючий його головний стрижень штифта має еластичні виступи, бажано лопатоподібної форми, як описано раніше, які змонтовані навколо поздовжньої осі штифта. Ідеально ці виступи повинні бути злегка нахиленими в напрямку головки штифта. Верхня частина штифта між головним стрижнем і шийкою виконана з поздовжніми шліцами, що заклинюють, симетрично розташованими навколо серцевини штифта. Конус стискується по відношенню до низу й (головного стрижня) штифта й забезпечує позитивне вирівнювання в попередньо висвердленому отворі. Частина безпосередньо над нею має призначене звуження для того, щоб дозволити головці штифта зігнутися й у такий спосіб компенсувати будь-які помилки, допущені при свердлінні або внаслідок нерівності висот в оздоблювальних шарах, що приєднують, які накривають стикувальною смугою. Рішення, пропоноване винаходом, також дозволяє штифту бути надійно зафіксованим на вертикальній поверхні стіни без використання сполучних матеріалів або вторинних вставок для виконання додаткового припасування (таких як металеві гвинти). Еластичні виступи, що згинаються по дією малих сил, дозволяють легко вставляти штифт в отвір без використання спеціальних інструментів, утримуючи його надійно на місці, при цьому, запобігаючи, як обертання, так і легкого видобування. Якщо постійно необхідне дуже сильне монтажне зусилля, винахід не забороняє використання настановного матеріалу для заповнення простору між виступами й сторонами отвору. Рішення, запропоноване винаходом, забезпе 89484 6 чує легкий і дуже зручний метод для кріплення стикувальних смуг на брусах підлог різної прилягаючої висоти, а також перекриття подібними смугами інших частин, що нерівно лежать. Штифт, будучи змонтованим із конусоподібними шліцами, захищає виступи штифта від бічних сил, які поглинаються шліцами, позитивно розміщаючи штифт по центру отвору. Висока контактна поверхня шліців із зовнішнім кінцем отвору на відміну від незначного, але множинного контакту поверхонь лопатоподібних виступів веде до перешкоди будь-якому сколюванню країв отвору, і робить штифт здатним пручатися високим навантаженням, що зрізують. Звуження шліців у напрямку нижнього/внутрішнього кінця штифта допускає легке вставляння в бічний отвір, і компенсує будьякі погрішності, які часто трапляються, коли свердлять базовий матеріал, що містить неоднорідні частки, такі як грудочки агрегату в концентраті. Підготовлені штифти з вигнутими шийками придатні для кріплення стикувальних смуг для захисту покриттів підлоги, що приєднують, неоднакової висоти й для компенсації будь-яких поздовжніх шорсткостів. Предмет винаходу представлений на реалізованих прикладах у прикладених малюнках, на яких: Фіг. 1 показує перспективний вид штифта. Фіг. 2 показує збільшену деталь штифта, показаного на фіг. 1. Фіг. 3 показує вид штифта в площині в попередньо просвердленому отворі й закріпляючій смузі, що покриває продовжену щілину в підлозі. Фіг. 4 показує перспективний вид штифта з головкою, що має Т-подібний профіль. Фіг. 5 показує бічну сторону піднятого штифта, показаного на фіг. 4. Фіг. 6 показує перспективний вид штифта із круглою головкою зі звуженою шийкою. Фіг. 7 показує вид збоку штифта, показаного на фіг.6. Фіг. 8 показує перспективний вид штифта з подвійною виїмкою на протилежних сторонах шийки й квадратну головку. Фіг. 9 показує вид збоку штифта, показаного на фіг. 8. Фіг. 10 показує перспективний вид штифта із квадратною головкою й шийкою у формі подвійного зрушення плоскої планки з полегшуючою канавкою на кожному зрушенні. Фіг. 11 показує вид збоку штифта, показаного на фіг. 10. Фіг. 12 показує перспективний вид штифта із шарнірною головкою. Фіг. 13 показує вид збоку штифта, показаного на фіг. 12. Фіг. 14 показує перспективний вид штифта з наскрізним прямокутним отвором поперек шийки. Фіг. 15 показує вид збоку штифта, показаного на фіг. 14. Фіг. 16 показує приклад штифта, використовуваного для закріплення стикувальної смуги на двох сусідніх базових поверхнях нерівної висоти. Фіг. 17 показує перспективний вид штифта з Тподібною головкою й змінним поперечним перері 7 зом. Фіг. 18 показує збільшену деталь штифта, показаного на фіг. 17. Фіг. 19 показує вид збоку піднятого штифта з Т-подібною головкою. Фіг. 20 показує фронтальний вид штифта, показаного на фіг. 19, і Фіг. 21 показує поперечний переріз штифта, розташованого в попередньо просвердленому отворі. Найкращий вид для виконання винаходу буде представлений відповідно до супровідного набору малюнків, на яких представлена нова форма штифта. Штифт 1, показаний на фіг. 1, 2 і 3, оснащений гнучкими виступами 2, які загострені в напрямку їхніх вершин і розташовані по утворюючій уздовж довгастій осі стрижня, особливо у формі звуженихзагострених усічених пірамід із прямокутною підставою (лопатоподібні виступи). Вісь симетрії виступу розташована в площині симетрії стрижня. Виступи 2 розташовані під гострим кутом до поздовжньої осі штифта, злегка нахилені в напрямку їхньої головки. Окремі ряди виступів розташовані по периферії вздовж поздовжньої осі штифта. Коли вставляють штифт в отвір 3, виступи 2 відгинаються в напрямках нагору. Контакт зі стінками й тиск на стінки отвору забезпечує ефект самозамикання, ще й запобігає витаскуванню або обертанню штифта. Кріпильний штифт змонтований із головкою 4, що розміщається в стикувальній смужці з нижньої сторони в пазу. Головка й шийка 6 штифта може бути різної конструкції, як показано на фіг. 4 і 5, але всі виконані так, щоб згинатися або нахилятися в області шийки за допомогою витонченої секції або області меншого поперечного переріза в зазначеній крапці. У рішенні, що ілюструють фіг. 6 і 7, тоншання 8 виконане у формі канавки 9 навколо всієї окружності виступу, а головка 4 виконана циліндричною. Це рішення дозволяє штифту згинатися по його осі. У конструкції, представленої на фіг. 8 і 9, виступ має дві виїмки на протилежних сторонах шийки. Позиція цих канавок може лежати в будь-якім положенні на шийці щодо головки штифта. На фіг. 10 і 11 штифт має шийку у формі подвійного зрушення плоскої планки 11 із витонченою секцією 12 на кожному зрушенні, що забезпечує пружний ефект у цій крапці. У рішенні, представленому на фіг. 12 і 13, 89484 8 з'єднання виконане у формі шарніра. Між вилкою подібною до виступів 13 під головкою, шийка має поперечно просвердлений верхній кінець, дві частини з'єднані дюбелем 14, що дозволяє головці рухатися довкола нього. Згинаюча функція також досягається в рішенні, представленому на фіг. 14 і 15. Ослаблення поперечного переріза, що дозволяє штифту згинатися в цій крапці, забезпечено отвором 15 у шийці. Фіг. 17 показує штифт, оснащений лопатоподібними гнучкими виступами 2, змонтованими навколо його поздовжньої осі на 2/3 від нижнього кінця штифта. Частина штифта біля головки 4 містить радіально розташований набір конусоподібних регулюючих шліців 16, які мають на видимій стороні майже трапецієподібний перетин. Ці радіально розташовані набори клиноподібних регулюючих шліців 16 розташовані симетрично навколо центрального тіла або стрижня 7. Будучи ширше в напрямку головки штифта, вони дозволяють верхньому кінцю штифта бути опущеним по центру в попередньо просвердленому отворі, і вирівняти будь-які помилки допущені в процесі свердління, такі як руйнування структури твердої матриці або легке відколювання країв отвору. Фіг. 21 показує поперечний переріз матриці підлоги, що настилають, з типовими штифтом, який держить стикувальну смугу 5 на місці. Після попереднього просвердлювання отворів 17, головки штифтів вставлені в паз на нижній стороні стикувальної смуги 5. Штифти можуть потім бути розсунуті вздовж паза для сполучення з отворами й м'яко й поступово прибиті на місце шляхом обстукування по поверхні стикувальної смуги стукалкою з м'якою головкою. Внаслідок щільної посадки в отвори лопатоподібні виступи 2 будуть згинатися нагору, забезпечуючи ефект самозамикання. У міру того, як штифти досягають своєї остаточної глибини шліци 16 взаємодіють із верхніми стінками отвору 17, забезпечуючи надійне замикання. Будьяка неспіввісність ряду отворів або розбіжність висоти поверхонь, що з'єднують, компенсується вигином шийки штифта при їхньому стягуванні, або у випадку типу сполучної головки на фіг. 12 за допомогою рухливої головки конструктивно навколо штиря. Якщо базова поверхня нерівна вздовж напрямку стикувальної смуги, використання шийки типу, показаного на фіг. 10 і 11, дозволить самій стикувальній смузі бути злегка вигнутої вздовж, залишаючись утримуваною на місці пружною напругою в шейку штифта. 9 89484 10 11 89484 12 13 89484 14 15 89484 16 17 89484 18 19 Комп’ютерна верстка А. Крулевський 89484 Підписне 20 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
