Засувка до пломбуючого пристрою

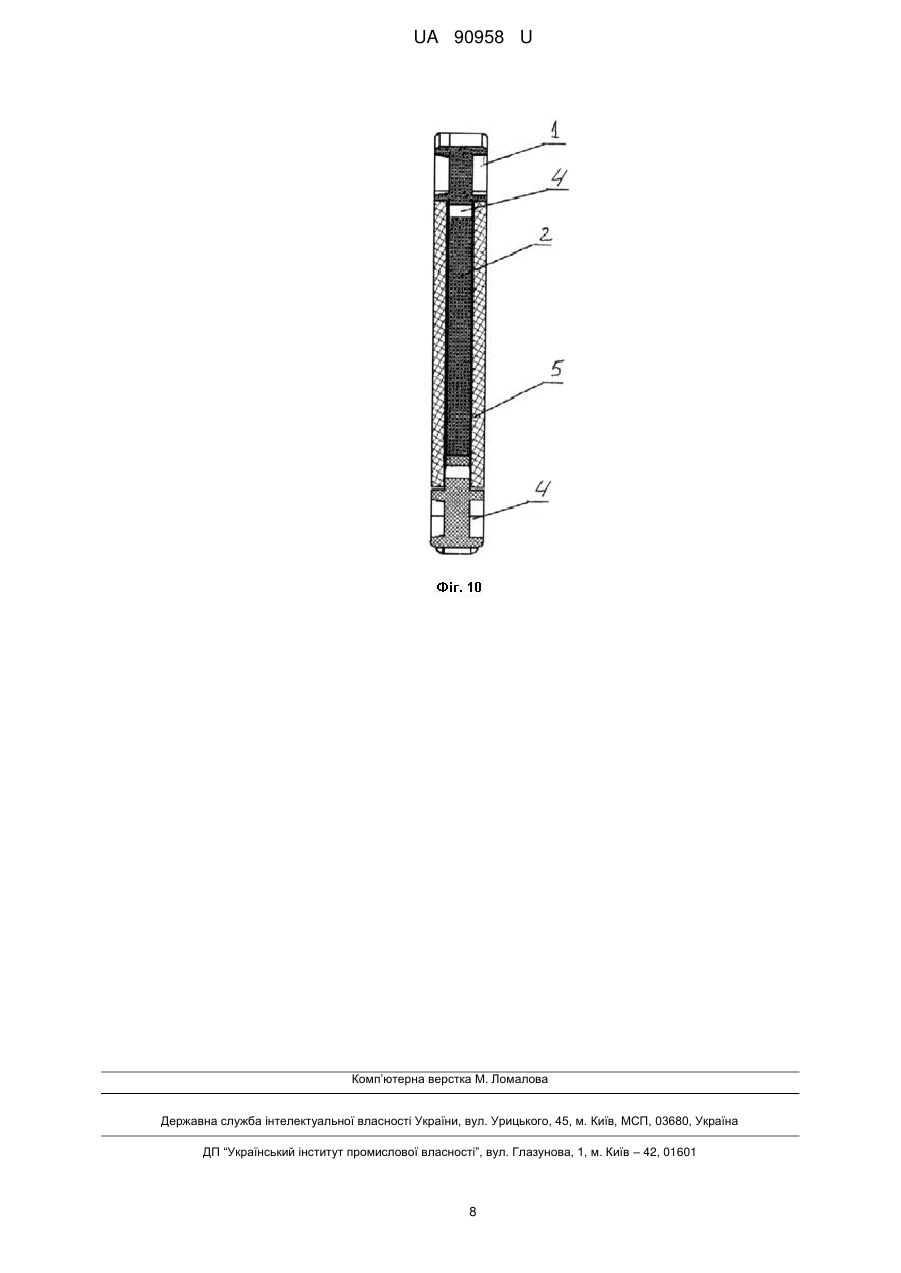

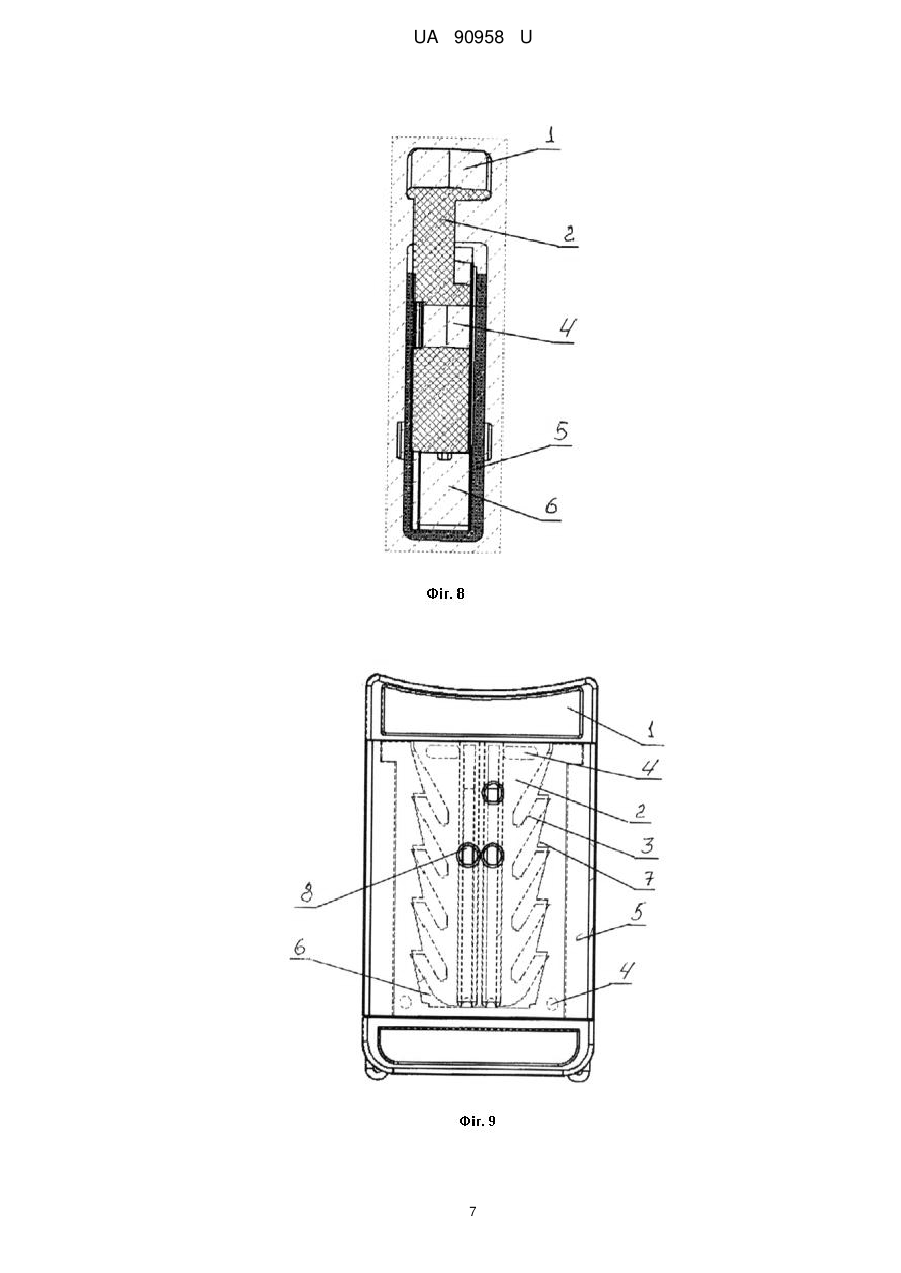

Реферат: Засувка до пломбуючого пристрою містить кришку та фіксуючий орган, який виконано у вигляді пластини, що повторює форму порожнини корпуса пломбуючого пристрою, а бічні поверхні якої містять пружні зубці. Фіксуючий орган містить щонайменше одну зону послаблення, яка розташована між кришкою та пружними зубцями. UA 90958 U (12) UA 90958 U UA 90958 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до конструкцій пломбуючих пристроїв, які можуть бути використано для пломбування побутових і промислових лічильників води, газу, електроенергії, а також для інших об'єктів, де необхідно здійснювати пломбування. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близькою до корисної моделі, яка заявляється, по сукупності ознак є засувка до пломбуючого пристрою, яка складається з кришки та фіксуючого органу, який виконано у вигляді пластини, яка повторює форму порожнини корпуса пломбуючого пристрою, а бічні поверхні якої містять пружні зубці (деклараційний патент України на корисну модель № 3473, МКВ G09F 3/03, Е05В 39/02, 67/22, публ. 2004). Корисна модель, яка заявляється, збігається з відомою засувкою до пломбуючого пристрою по наступній сукупності суттєвих ознак: містить кришку та фіксуючий орган, який виконано у вигляді пластини, яка повторює форму порожнини корпуса пломбуючого пристрою, а бічні поверхні якої містять пружні зубці. Однак відома засувка до пломбуючого пристрою не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено її конструкцією, а саме виконана у вигляді плоскої пластини, завдяки чому має механічну міцність, що створює можливість витягу засувки без її ушкодження, і тим самим, знижує захисні властивості відомої пломби. Задача, на вирішення якої спрямована корисна модель, складається в удосконаленні конструкції засувки до пломбуючого пристрою, шляхом зміни її конструкції, яка приводить до механічного ушкодження, а саме поперечного розриву фіксуючого органу в зоні над зубцями, які розташовані на його торцевих поверхнях, при спробі несанкціонованого вилучення засувки із корпусу пломбуючого пристрою, в якому засувка утворює замкове з'єднання, що усуває можливість механічного висування залишку фіксуючого органу, і, таким чином, підвищує захисні властивості пломбуючого пристрою, так як не дозволяє здійснювати витяг засувки з корпусу пломбуючого пристрою. Поставлена задача вирішується в засувці до пломбуючого пристрою, яка містить кришку та фіксуючий орган, який виконано у вигляді пластини, що повторює форму порожнини корпуса пломбуючого пристрою, а бічні поверхні якої містять пружні зубці, згідно з корисною моделлю, фіксуючий орган містить зону послаблення, яка розташована між кришкою та пружними зубцями. Зазначена сукупність суттєвих ознак забезпечує технічний результат, який полягає в забезпеченні механічного ушкодження - поперечного розриву фіксуючого органу в зоні над зубцями, які розташовані на його торцевих поверхнях, при спробі несанкціонованого вилучення засувки із корпусу пломбуючого пристрою, з яким засувка утворює замкове з'єднання, що усуває можливість механічного висування залишку фіксуючого органу, і підвищує захисні властивості пломбуючого пристрою так як не дозволить здійснювати витяг засувки з корпусу пломбуючого пристрою. Корисна модель, яка заявляється, пояснюється кресленнями, які приведені на: Фіг. 1 - вигляд спереду пломбуючого пристрою з засувкою, що містить зону ослаблення у вигляді горизонтально розташованого отвору у вигляді щілинного прорізу; Фіг. 2 - переріз А-А фіг. 1; Фіг. 3 - вигляд спереду пломбуючого пристрою з засувкою, що містить зону ослаблення у вигляді отвору; Фіг. 4 - переріз А-А фіг. 3; Фіг. 5 - вигляд спереду пломбуючого пристрою з засувкою, що містить зону ослаблення у вигляді горизонтальних щілинних надрізів; Фіг. 6 - переріз А-А фіг. 5; Фіг. 7 - вигляд спереду пломбуючого пристрою з засувкою, що містить зону ослаблення у вигляді отвору, який має форму півкола; Фіг. 8 - переріз А-А фіг. 7; Фіг. 9 - вигляд спереду пломбуючого пристрою з засувкою, що містить дві зони ослаблення; Фіг. 10 - переріз А-А фіг. 7. Засувка до пломбуючого пристрою, яка заявляється, складається з кришки 1 та фіксуючого органу 2, торцеві поверхні якого містять пружні виступи 3, а сам фіксуючий орган 2 містить щонайменше одну зону ослаблення 4, яка може бути виконана у вигляді отвору будь-якої форми: кола, півкола, еліпса або іншої геометричної фігури, або поєднання геометричних фігур, або у вигляді паза, що розташована поперек або вздовж фіксуючого органу 2. Засувку використовують для пломбуючого пристрою, який містить корпус 5, з порожниною 6, бічні поверхні якого містять виступи 7, які утворюють з пружними виступами 3 замкове з'єднання. Корпус 5 містить наскрізні отвори 12 для введення в усередину корпусу гнучкої дужки 13, яка 1 UA 90958 U 5 10 15 20 25 30 35 40 45 50 55 фіксується до корпусу 5 пломбуючого пристрою завдяки засувці. Засувка також може містити отвори 12, через які проходить гнучка дужка 13, в залежності від потреб її фіксації в корпусі 1. Запропонована засувка до пломбуючого пристрою застосовується наступним чином. Засувку до пломбуючого пристрою, форма фіксуючого органа 2 якої відповідає порожнині 6 корпуса 5 пломбуючого пристрою, вводять у порожнину 6, в якій знаходиться також і петля, яка утворена гнучкою дужкою 13, яка введена у корпус 1 через отвори 12. При просуванні фіксуючого органу 2 по порожнині 6, пружні виступи 6 входять в зачеплення із виступами 7, утворюючи замкове з'єднання. При цьому нижня частина фіксуючого органу 2 притискає до підстави порожнинами 6 петлю, яка утворена гнучкою дужкою 13, яка проходить через корпус через отвори 14. При цьому кришка 1 змикається із верхньою частиною корпусу 5. В разі спроби звільнення гнучкої дужки від фіксації у порожнині 6 корпусу 5, будь-який зовнішній механічний вилив на фіксуючий орган 2 приводить до виникнення перенапруги по лінії ослаблення 4, завдяки наявності отворів, розташованих на одній осі, або щілинних надрізів, і внаслідок чого проходить механічна руйнація фіксуючого органу 2, що унеможливлює його видалення із порожнини 6. Приклад 1 Засувка до пломбуючого пристрою (фіг. 1, фіг. 2) складається з кришки 1 та фіксуючого органу 2, торцеві поверхні якого містять пружні виступи 3, а сам фіксуючий орган 2 містить одну зону ослаблення 4, яка виконана у вигляді щілинного прорізу, який розташований поперек фіксуючого органу 2. Засувку використовують для пломбуючого пристрою, який містить корпус 5, з порожниною 6, бічні поверхні якого містять виступи 7, які утворюють з пружними виступами 3 замкове з'єднання. Корпус 5 містить наскрізні отвори 12 для введення в усередину корпусу гнучкої дужки 13, яка фіксується в корпусі 5 пломбуючого пристрою завдяки засувці. Засувка також може містити отвори 14, через які проходить гнучка дужка 13, в залежності від потреб її фіксації в корпусі 1. Запропонована засувка до пломбуючого пристрою застосовується наступним чином. Засувку до пломбуючого пристрою, форма фіксуючого органа 2 якого відповідає порожнині 6 корпуса 5 пломбуючого пристрою, вводять у порожнину 6, в якій знаходяться також і петля, яка утворена гнучкою дужкою 13, яка введена у корпус 1 через отвори 14. При просуванні фіксуючого органу 2 по порожнині 6, пружні виступи 6 входять в зачеплення із виступами 7, утворюючи замкове з'єднання. При цьому нижня частина фіксуючого органа 2 притискає до підстави порожнини 6 петлю, яка утворена гнучкою дужкою 13, яка проходить через отвори 14. При цьому кришка 1 змикається із верхньою частиною корпуса. В разі спроби звільнення гнучкої дужки від фіксації у порожнині 6 корпусу 5, будь-який зовнішній механічний вплив на фіксуючий орган 2 приводить до виникнення перенапруги по лінії ослаблення 4, яка утворена горизонтально розташованою щілинною проріззю, внаслідок чого проходить механічна руйнація фіксуючого органу 2, що унеможливлює його видалення із порожнини 6. Приклад 2 Засувка для пломбуючого пристрою (фіг. 3, фіг. 4) має аналогічну конструкцію, за винятком того, що лінія ослаблення 4 виконана у вигляді отвору, який виконано у вигляді кола. Пломбуючий пристрій з засувкою, яка містить лінію ослаблення 4, використовують аналогічно як і в прикладі 1. Приклад 3 Засувка для пломбуючого пристрою (фіг. 5, фіг. 6) має аналогічну конструкцію, за винятком того, що лінія ослаблення 4 виконана у вигляді отвору, який виконано у вигляді вертикально розташованого щілинного прорізу. Пломбуючий пристрій з засувкою, яка містить лінію ослаблення 4, використовують аналогічно як і в прикладі 1. Приклад 4 Засувка для пломбуючого пристрою (фіг. 7, фіг. 8) має аналогічну конструкцію, за винятком того, що лінія ослаблення виконана 4 у вигляді півкола отвору, який виконано у вигляді кола. Пломбуючий пристрій з засувкою, яка містить лінію ослаблення 4, використовують аналогічно як і в прикладі 1. Приклад 5 Засувка для пломбуючого пристрою (фіг. 9, фіг. 10) має аналогічну конструкцію, за винятком того, що містить дві лінії ослаблення 4: верхня, яка розташована між кришкою та верхню парою пружних зубців 6, а нижня лінія розташована між кришкою та нижньою парою пружних зубців 6 виконана у вигляді отвору, який виконано у вигляді кола. 60 2 UA 90958 U Пломбуючий пристрій з засувкою, яка містить дві лінії ослаблення 4, використовують аналогічно як і в прикладі 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Засувка до пломбуючого пристрою, яка містить кришку та фіксуючий орган, який виконано у вигляді пластини, що повторює форму порожнини корпуса пломбуючого пристрою, а бічні поверхні якої містять пружні зубці, яка відрізняється тим, що фіксуючий орган містить щонайменше одну зону послаблення, яка розташована між кришкою та пружними зубцями. 3 UA 90958 U 4 UA 90958 U 5 UA 90958 U 6 UA 90958 U 7 UA 90958 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
