Засувка шиберна
Формула / Реферат
1. Засувка шиберна, що містить корпус з поздовжнім каналом і вертикальною розточкою, у якому розміщені шибер, встановлений між двома сідлами, сідла з ущільнювальними і захисними кільцями, шпиндель, яка відрізняється тим, що корпус виготовлений симетричним зі знімною кришкою та днищем, при цьому шибер додатково обладнаний урівноважуючим штоком.
2. Засувка шиберна за п. 1, яка відрізняється тим, що на сідлах установлені щитки.
Текст

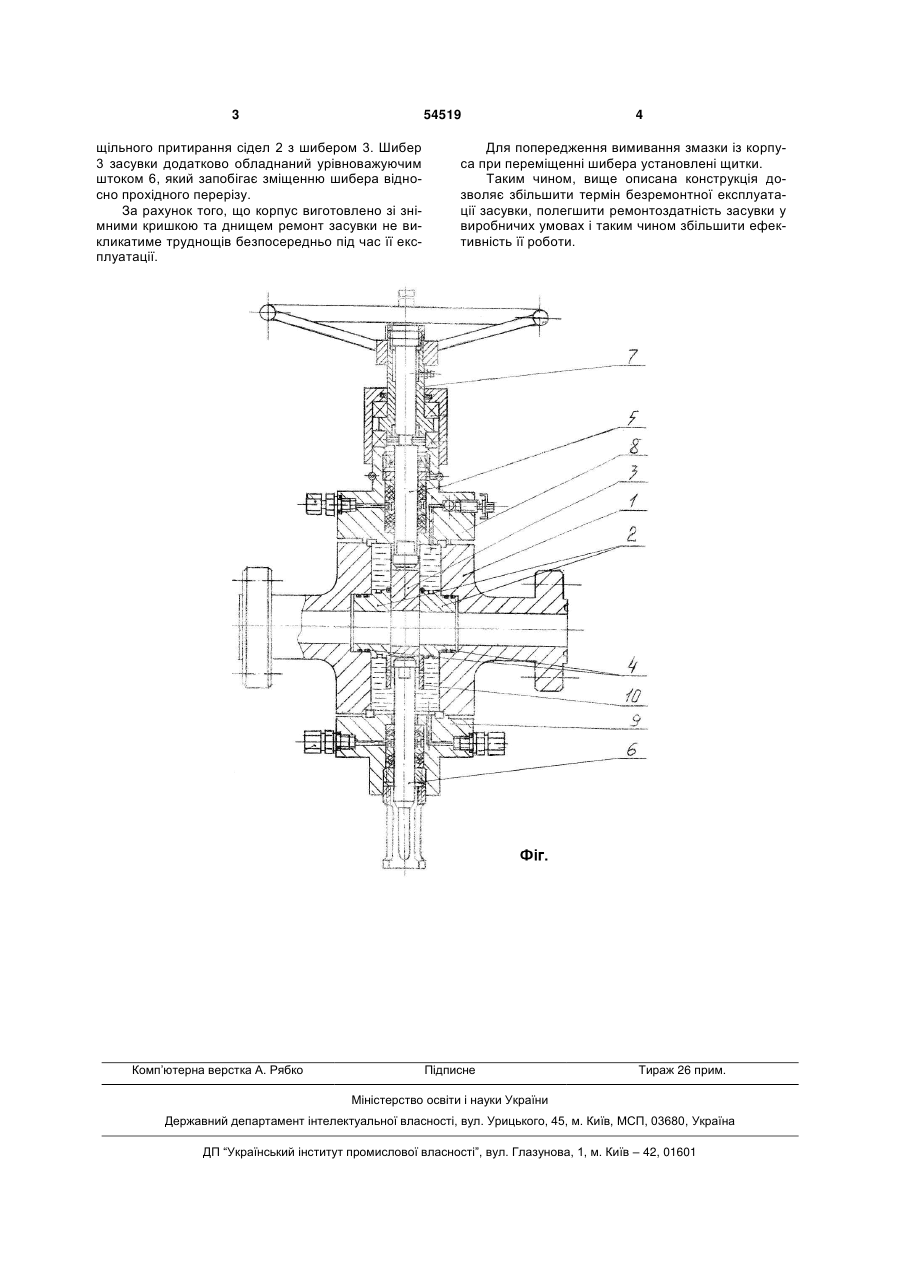

1. Засувка шиберна, що містить корпус з поздовжнім каналом і вертикальною розточкою, у 3 54519 щільного притирання сідел 2 з шибером 3. Шибер 3 засувки додатково обладнаний урівноважуючим штоком 6, який запобігає зміщенню шибера відносно прохідного перерізу. За рахунок того, що корпус виготовлено зі знімними кришкою та днищем ремонт засувки не викликатиме труднощів безпосередньо під час її експлуатації. Комп’ютерна верстка А. Рябко 4 Для попередження вимивання змазки із корпуса при переміщенні шибера установлені щитки. Таким чином, вище описана конструкція дозволяє збільшити термін безремонтної експлуатації засувки, полегшити ремонтоздатність засувки у виробничих умовах і таким чином збільшити ефективність її роботи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGate valve
Автори англійськоюNuradynov Abdy Saidakhmatovych
Назва патенту російськоюЗадвижка шиберная
Автори російськоюНурадинов Абди Сайдахматович
МПК / Мітки
МПК: F16K 3/00
