Спосіб персонального виклику абонента

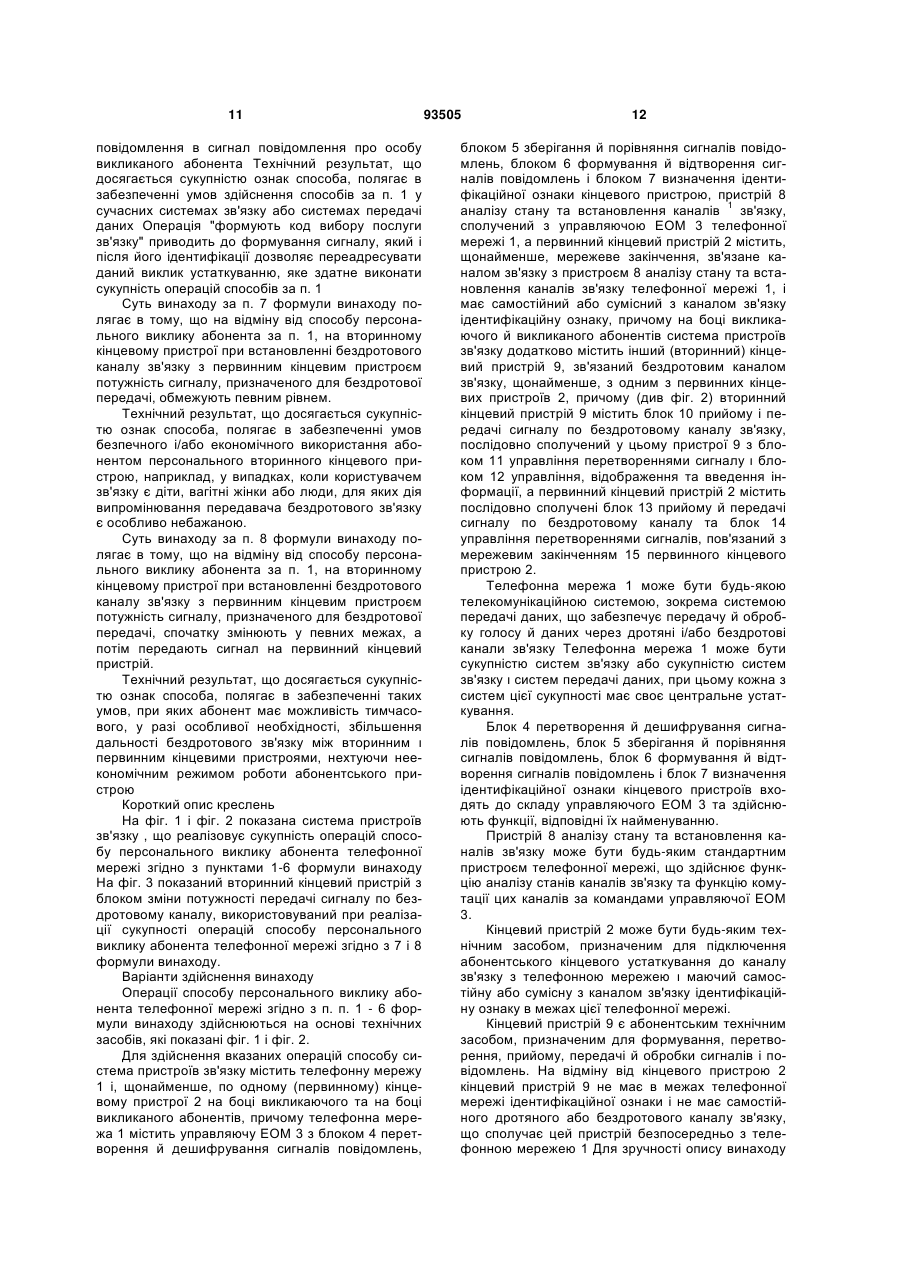

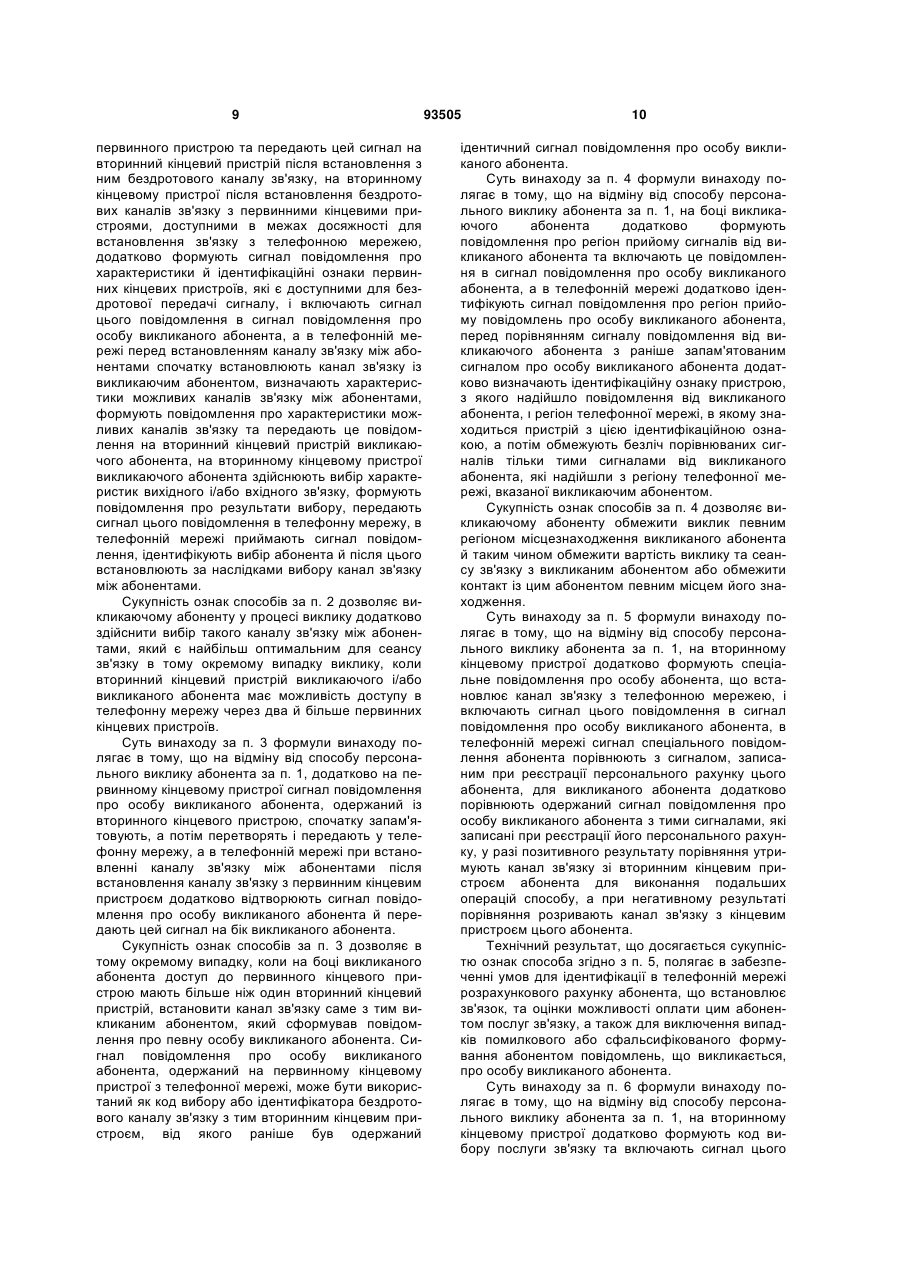

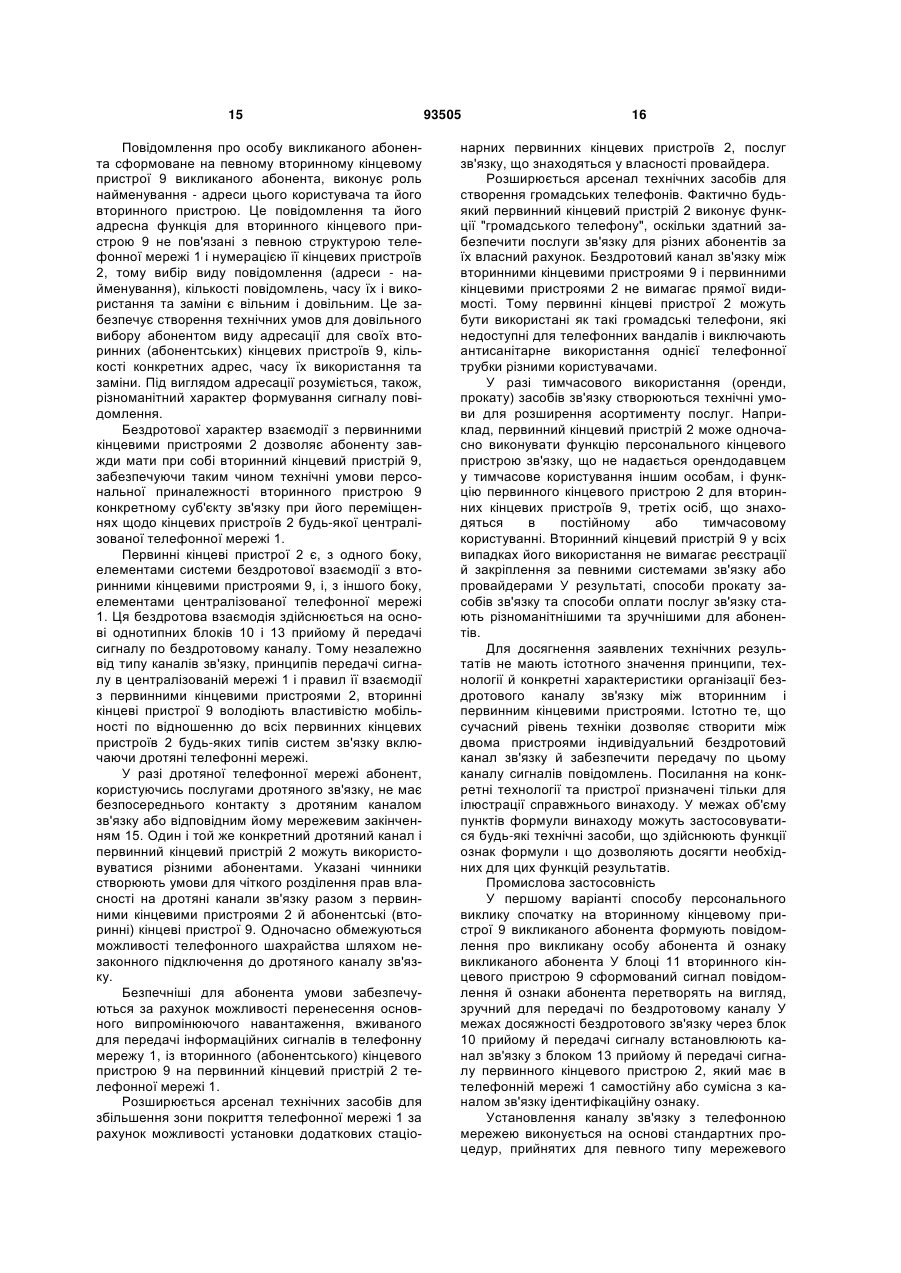

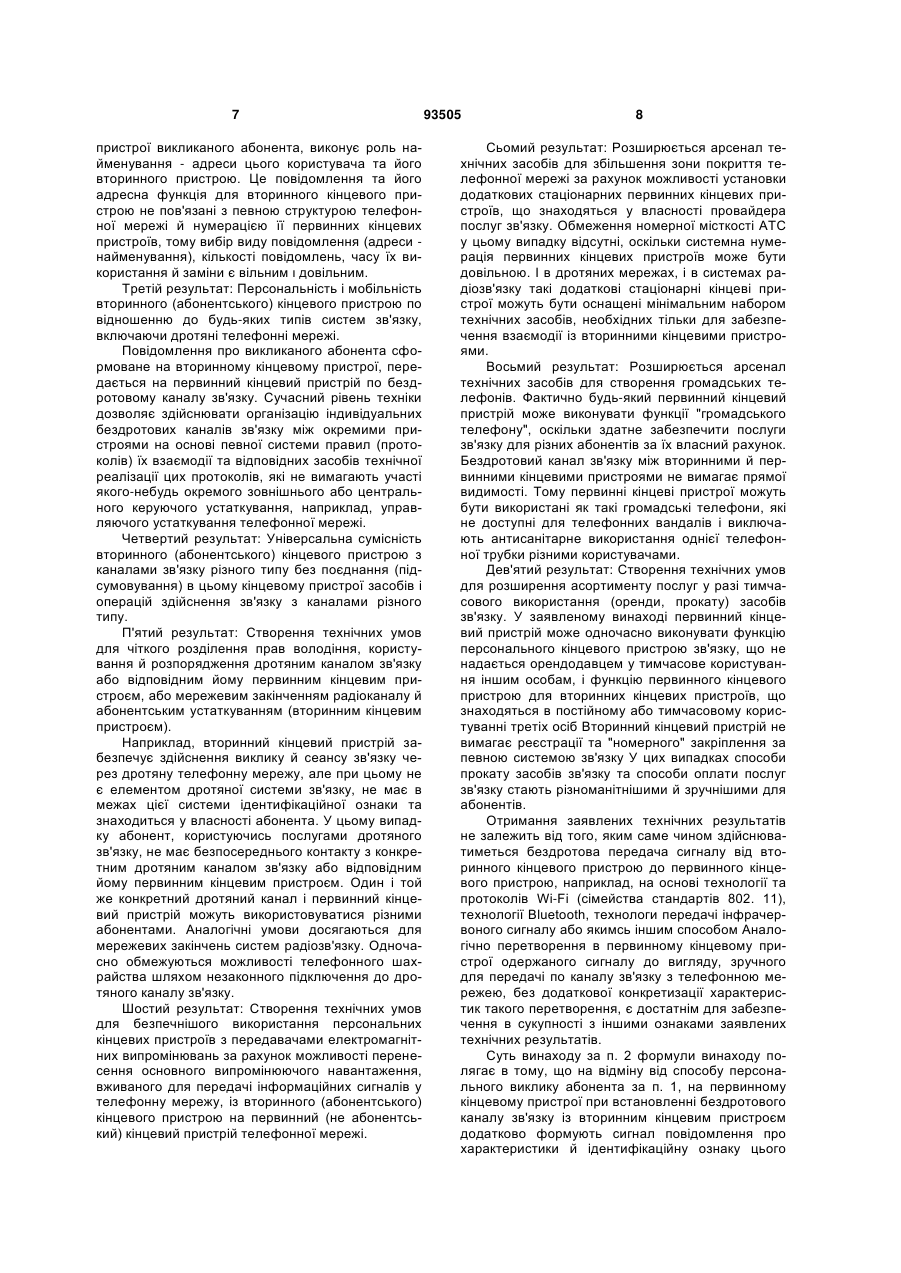

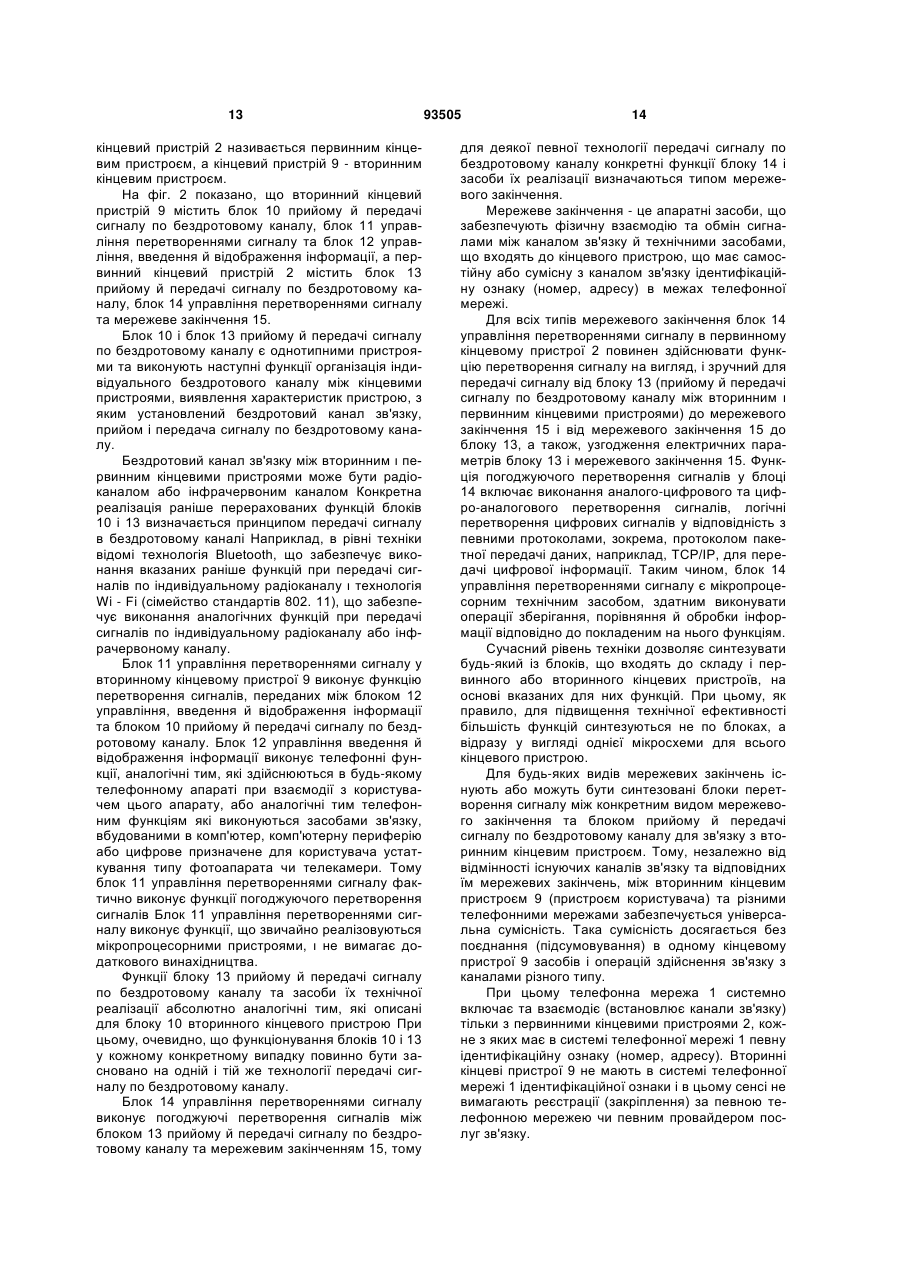

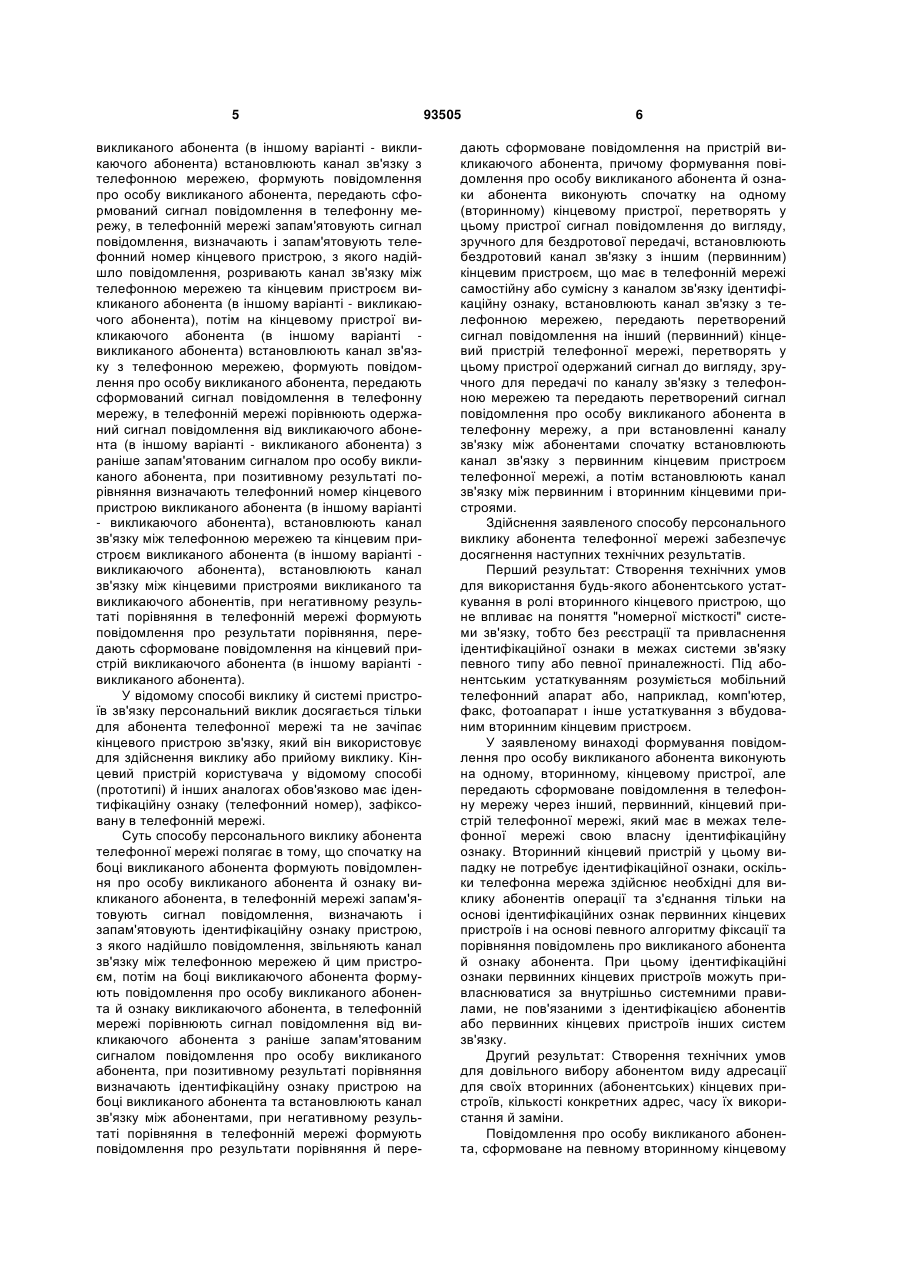

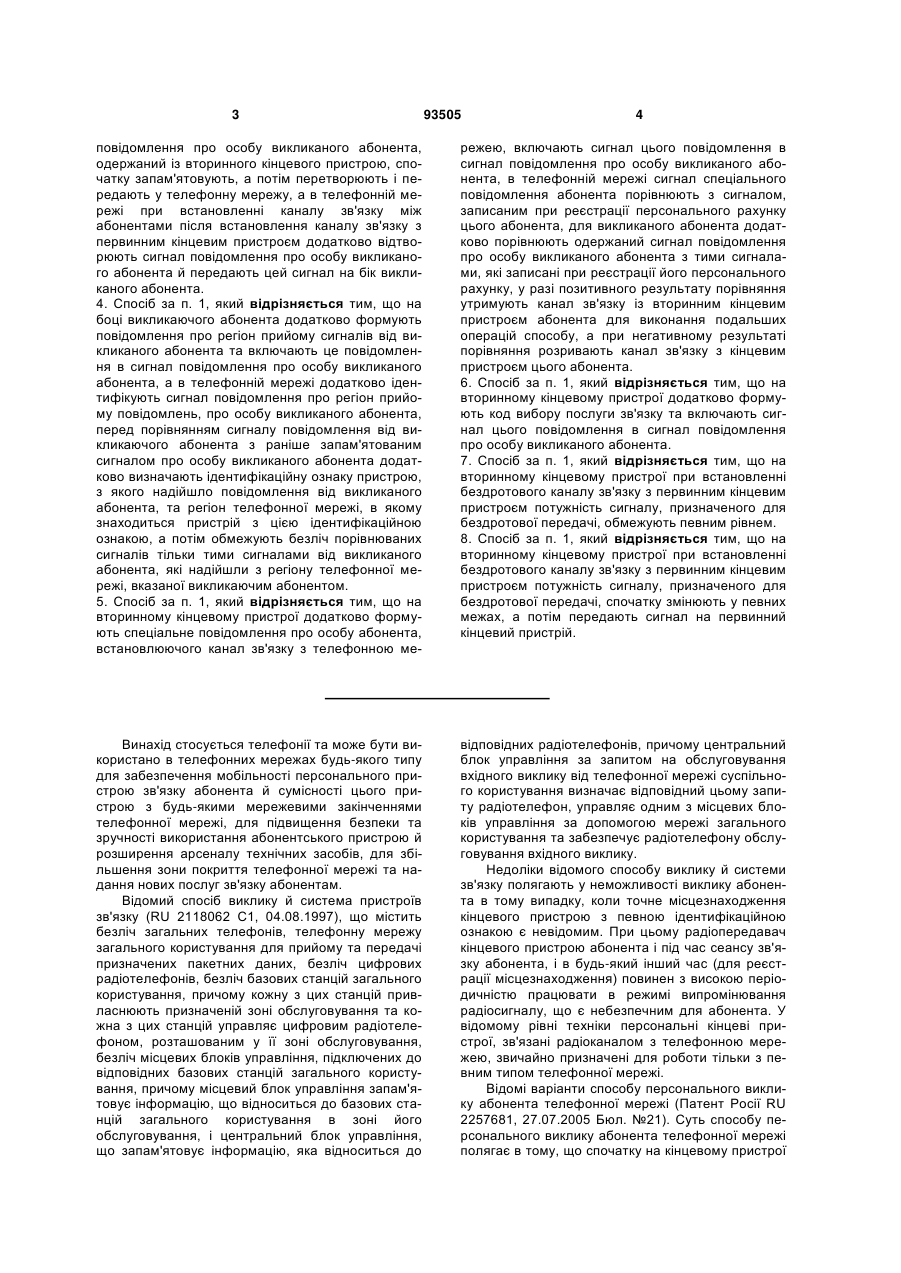

1. Спосіб персонального виклику абонента телефонної мережі, заснований на тому, що спочатку на боці викликаного абонента формують повідомлення про особу викликаного абонента й ознаку викликаного абонента, в телефонній мережі запам'ятовують сигнал повідомлення, визначають і запам'ятовують ідентифікаційну ознаку пристрою, з якого надійшло повідомлення, звільняють канал зв'язку між телефонною мережею й цим пристроєм, потім на боці викликаючого абонента формують повідомлення про особу викликаного абонента й ознаку викликаючого абонента, в телефонній мережі порівнюють сигнал повідомлення від викликаючого абонента з раніше запам'ятованим сигналом повідомлення про особу викликаного абонента, при позитивному результаті порівняння визначають ідентифікаційну ознаку пристрою на боці викликаного абонента та встановлюють канал зв'язку між абонентами, при негативному результаті порівняння в телефонній мережі формують повідомлення про результати порівняння й передають сформоване повідомлення на пристрій викликаючого абонента, який відрізняється тим, що формування повідомлення про особу викликаного абонента й ознаки абонента виконують спочатку на одному (вторинному) кінцевому пристрої, перетворюють в цьому пристрої сигнал повідомлення на вигляд, зручний для бездротової передачі, встановлюють бездротовий канал зв'язку з іншим (первинним) кінцевим пристроєм, що має в телефонній мережі самостійну або сумісну з каналом зв'язку ідентифікаційну ознаку, встановлюють канал зв'язку з телефонною 2 (19) 1 3 93505 4 повідомлення про особу викликаного абонента, одержаний із вторинного кінцевого пристрою, спочатку запам'ятовують, а потім перетворюють і передають у телефонну мережу, а в телефонній мережі при встановленні каналу зв'язку між абонентами після встановлення каналу зв'язку з первинним кінцевим пристроєм додатково відтворюють сигнал повідомлення про особу викликаного абонента й передають цей сигнал на бік викликаного абонента. 4. Спосіб за п. 1, який відрізняється тим, що на боці викликаючого абонента додатково формують повідомлення про регіон прийому сигналів від викликаного абонента та включають це повідомлення в сигнал повідомлення про особу викликаного абонента, а в телефонній мережі додатково ідентифікують сигнал повідомлення про регіон прийому повідомлень, про особу викликаного абонента, перед порівнянням сигналу повідомлення від викликаючого абонента з раніше запам'ятованим сигналом про особу викликаного абонента додатково визначають ідентифікаційну ознаку пристрою, з якого надійшло повідомлення від викликаного абонента, та регіон телефонної мережі, в якому знаходиться пристрій з цією ідентифікаційною ознакою, а потім обмежують безліч порівнюваних сигналів тільки тими сигналами від викликаного абонента, які надійшли з регіону телефонної мережі, вказаної викликаючим абонентом. 5. Спосіб за п. 1, який відрізняється тим, що на вторинному кінцевому пристрої додатково формують спеціальне повідомлення про особу абонента, встановлюючого канал зв'язку з телефонною ме режею, включають сигнал цього повідомлення в сигнал повідомлення про особу викликаного абонента, в телефонній мережі сигнал спеціального повідомлення абонента порівнюють з сигналом, записаним при реєстрації персонального рахунку цього абонента, для викликаного абонента додатково порівнюють одержаний сигнал повідомлення про особу викликаного абонента з тими сигналами, які записані при реєстрації його персонального рахунку, у разі позитивного результату порівняння утримують канал зв'язку із вторинним кінцевим пристроєм абонента для виконання подальших операцій способу, а при негативному результаті порівняння розривають канал зв'язку з кінцевим пристроєм цього абонента. 6. Спосіб за п. 1, який відрізняється тим, що на вторинному кінцевому пристрої додатково формують код вибору послуги зв'язку та включають сигнал цього повідомлення в сигнал повідомлення про особу викликаного абонента. 7. Спосіб за п. 1, який відрізняється тим, що на вторинному кінцевому пристрої при встановленні бездротового каналу зв'язку з первинним кінцевим пристроєм потужність сигналу, призначеного для бездротової передачі, обмежують певним рівнем. 8. Спосіб за п. 1, який відрізняється тим, що на вторинному кінцевому пристрої при встановленні бездротового каналу зв'язку з первинним кінцевим пристроєм потужність сигналу, призначеного для бездротової передачі, спочатку змінюють у певних межах, а потім передають сигнал на первинний кінцевий пристрій. Винахід стосується телефонії та може бути використано в телефонних мережах будь-якого типу для забезпечення мобільності персонального пристрою зв'язку абонента й сумісності цього пристрою з будь-якими мережевими закінченнями телефонної мережі, для підвищення безпеки та зручності використання абонентського пристрою й розширення арсеналу технічних засобів, для збільшення зони покриття телефонної мережі та надання нових послуг зв'язку абонентам. Відомий спосіб виклику й система пристроїв зв'язку (RU 2118062 С1, 04.08.1997), що містить безліч загальних телефонів, телефонну мережу загального користування для прийому та передачі призначених пакетних даних, безліч цифрових радіотелефонів, безліч базових станцій загального користування, причому кожну з цих станцій привласнюють призначеній зоні обслуговування та кожна з цих станцій управляє цифровим радіотелефоном, розташованим у її зоні обслуговування, безліч місцевих блоків управління, підключених до відповідних базових станцій загального користування, причому місцевий блок управління запам'ятовує інформацію, що відноситься до базових станцій загального користування в зоні його обслуговування, і центральний блок управління, що запам'ятовує інформацію, яка відноситься до відповідних радіотелефонів, причому центральний блок управління за запитом на обслуговування вхідного виклику від телефонної мережі суспільного користування визначає відповідний цьому запиту радіотелефон, управляє одним з місцевих блоків управління за допомогою мережі загального користування та забезпечує радіотелефону обслуговування вхідного виклику. Недоліки відомого способу виклику й системи зв'язку полягають у неможливості виклику абонента в тому випадку, коли точне місцезнаходження кінцевого пристрою з певною ідентифікаційною ознакою є невідомим. При цьому радіопередавач кінцевого пристрою абонента і під час сеансу зв'язку абонента, і в будь-який інший час (для реєстрації місцезнаходження) повинен з високою періодичністю працювати в режимі випромінювання радіосигналу, що є небезпечним для абонента. У відомому рівні техніки персональні кінцеві пристрої, зв'язані радіоканалом з телефонною мережею, звичайно призначені для роботи тільки з певним типом телефонної мережі. Відомі варіанти способу персонального виклику абонента телефонної мережі (Патент Росії RU 2257681, 27.07.2005 Бюл. №21). Суть способу персонального виклику абонента телефонної мережі полягає в тому, що спочатку на кінцевому пристрої 5 викликаного абонента (в іншому варіанті - викликаючого абонента) встановлюють канал зв'язку з телефонною мережею, формують повідомлення про особу викликаного абонента, передають сформований сигнал повідомлення в телефонну мережу, в телефонній мережі запам'ятовують сигнал повідомлення, визначають і запам'ятовують телефонний номер кінцевого пристрою, з якого надійшло повідомлення, розривають канал зв'язку між телефонною мережею та кінцевим пристроєм викликаного абонента (в іншому варіанті - викликаючого абонента), потім на кінцевому пристрої викликаючого абонента (в іншому варіанті викликаного абонента) встановлюють канал зв'язку з телефонною мережею, формують повідомлення про особу викликаного абонента, передають сформований сигнал повідомлення в телефонну мережу, в телефонній мережі порівнюють одержаний сигнал повідомлення від викликаючого абонента (в іншому варіанті - викликаного абонента) з раніше запам'ятованим сигналом про особу викликаного абонента, при позитивному результаті порівняння визначають телефонний номер кінцевого пристрою викликаного абонента (в іншому варіанті - викликаючого абонента), встановлюють канал зв'язку між телефонною мережею та кінцевим пристроєм викликаного абонента (в іншому варіанті викликаючого абонента), встановлюють канал зв'язку між кінцевими пристроями викликаного та викликаючого абонентів, при негативному результаті порівняння в телефонній мережі формують повідомлення про результати порівняння, передають сформоване повідомлення на кінцевий пристрій викликаючого абонента (в іншому варіанті викликаного абонента). У відомому способі виклику й системі пристроїв зв'язку персональний виклик досягається тільки для абонента телефонної мережі та не зачіпає кінцевого пристрою зв'язку, який він використовує для здійснення виклику або прийому виклику. Кінцевий пристрій користувача у відомому способі (прототипі) й інших аналогах обов'язково має ідентифікаційну ознаку (телефонний номер), зафіксовану в телефонній мережі. Суть способу персонального виклику абонента телефонної мережі полягає в тому, що спочатку на боці викликаного абонента формують повідомлення про особу викликаного абонента й ознаку викликаного абонента, в телефонній мережі запам'ятовують сигнал повідомлення, визначають і запам'ятовують ідентифікаційну ознаку пристрою, з якого надійшло повідомлення, звільняють канал зв'язку між телефонною мережею й цим пристроєм, потім на боці викликаючого абонента формують повідомлення про особу викликаного абонента й ознаку викликаючого абонента, в телефонній мережі порівнюють сигнал повідомлення від викликаючого абонента з раніше запам'ятованим сигналом повідомлення про особу викликаного абонента, при позитивному результаті порівняння визначають ідентифікаційну ознаку пристрою на боці викликаного абонента та встановлюють канал зв'язку між абонентами, при негативному результаті порівняння в телефонній мережі формують повідомлення про результати порівняння й пере 93505 6 дають сформоване повідомлення на пристрій викликаючого абонента, причому формування повідомлення про особу викликаного абонента й ознаки абонента виконують спочатку на одному (вторинному) кінцевому пристрої, перетворять у цьому пристрої сигнал повідомлення до вигляду, зручного для бездротової передачі, встановлюють бездротовий канал зв'язку з іншим (первинним) кінцевим пристроєм, що має в телефонній мережі самостійну або сумісну з каналом зв'язку ідентифікаційну ознаку, встановлюють канал зв'язку з телефонною мережею, передають перетворений сигнал повідомлення на інший (первинний) кінцевий пристрій телефонної мережі, перетворять у цьому пристрої одержаний сигнал до вигляду, зручного для передачі по каналу зв'язку з телефонною мережею та передають перетворений сигнал повідомлення про особу викликаного абонента в телефонну мережу, а при встановленні каналу зв'язку між абонентами спочатку встановлюють канал зв'язку з первинним кінцевим пристроєм телефонної мережі, а потім встановлюють канал зв'язку між первинним і вторинним кінцевими пристроями. Здійснення заявленого способу персонального виклику абонента телефонної мережі забезпечує досягнення наступних технічних результатів. Перший результат: Створення технічних умов для використання будь-якого абонентського устаткування в ролі вторинного кінцевого пристрою, що не впливає на поняття "номерної місткості" системи зв'язку, тобто без реєстрації та привласнення ідентифікаційної ознаки в межах системи зв'язку певного типу або певної приналежності. Під абонентським устаткуванням розуміється мобільний телефонний апарат або, наприклад, комп'ютер, факс, фотоапарат ι інше устаткування з вбудованим вторинним кінцевим пристроєм. У заявленому винаході формування повідомлення про особу викликаного абонента виконують на одному, вторинному, кінцевому пристрої, але передають сформоване повідомлення в телефонну мережу через інший, первинний, кінцевий пристрій телефонної мережі, який має в межах телефонної мережі свою власну ідентифікаційну ознаку. Вторинний кінцевий пристрій у цьому випадку не потребує ідентифікаційної ознаки, оскільки телефонна мережа здійснює необхідні для виклику абонентів операції та з'єднання тільки на основі ідентифікаційних ознак первинних кінцевих пристроїв і на основі певного алгоритму фіксації та порівняння повідомлень про викликаного абонента й ознаку абонента. При цьому ідентифікаційні ознаки первинних кінцевих пристроїв можуть привласнюватися за внутрішньо системними правилами, не пов'язаними з ідентифікацією абонентів або первинних кінцевих пристроїв інших систем зв'язку. Другий результат: Створення технічних умов для довільного вибору абонентом виду адресації для своїх вторинних (абонентських) кінцевих пристроїв, кількості конкретних адрес, часу їх використання й заміни. Повідомлення про особу викликаного абонента, сформоване на певному вторинному кінцевому 7 пристрої викликаного абонента, виконує роль найменування - адреси цього користувача та його вторинного пристрою. Це повідомлення та його адресна функція для вторинного кінцевого пристрою не пов'язані з певною структурою телефонної мережі й нумерацією її первинних кінцевих пристроїв, тому вибір виду повідомлення (адреси найменування), кількості повідомлень, часу їх використання й заміни є вільним ι довільним. Третій результат: Персональність і мобільність вторинного (абонентського) кінцевого пристрою по відношенню до будь-яких типів систем зв'язку, включаючи дротяні телефонні мережі. Повідомлення про викликаного абонента сформоване на вторинному кінцевому пристрої, передається на первинний кінцевий пристрій по бездротовому каналу зв'язку. Сучасний рівень техніки дозволяє здійснювати організацію індивідуальних бездротових каналів зв'язку між окремими пристроями на основі певної системи правил (протоколів) їх взаємодії та відповідних засобів технічної реалізації цих протоколів, які не вимагають участі якого-небудь окремого зовнішнього або центрального керуючого устаткування, наприклад, управляючого устаткування телефонної мережі. Четвертий результат: Універсальна сумісність вторинного (абонентського) кінцевого пристрою з каналами зв'язку різного типу без поєднання (підсумовування) в цьому кінцевому пристрої засобів і операцій здійснення зв'язку з каналами різного типу. П'ятий результат: Створення технічних умов для чіткого розділення прав володіння, користування й розпорядження дротяним каналом зв'язку або відповідним йому первинним кінцевим пристроєм, або мережевим закінченням радіоканалу й абонентським устаткуванням (вторинним кінцевим пристроєм). Наприклад, вторинний кінцевий пристрій забезпечує здійснення виклику й сеансу зв'язку через дротяну телефонну мережу, але при цьому не є елементом дротяної системи зв'язку, не має в межах цієї системи ідентифікаційної ознаки та знаходиться у власності абонента. У цьому випадку абонент, користуючись послугами дротяного зв'язку, не має безпосереднього контакту з конкретним дротяним каналом зв'язку або відповідним йому первинним кінцевим пристроєм. Один і той же конкретний дротяний канал і первинний кінцевий пристрій можуть використовуватися різними абонентами. Аналогічні умови досягаються для мережевих закінчень систем радіозв'язку. Одночасно обмежуються можливості телефонного шахрайства шляхом незаконного підключення до дротяного каналу зв'язку. Шостий результат: Створення технічних умов для безпечнішого використання персональних кінцевих пристроїв з передавачами електромагнітних випромінювань за рахунок можливості перенесення основного випромінюючого навантаження, вживаного для передачі інформаційних сигналів у телефонну мережу, із вторинного (абонентського) кінцевого пристрою на первинний (не абонентський) кінцевий пристрій телефонної мережі. 93505 8 Сьомий результат: Розширюється арсенал технічних засобів для збільшення зони покриття телефонної мережі за рахунок можливості установки додаткових стаціонарних первинних кінцевих пристроїв, що знаходяться у власності провайдера послуг зв'язку. Обмеження номерної місткості АТС у цьому випадку відсутні, оскільки системна нумерація первинних кінцевих пристроїв може бути довільною. І в дротяних мережах, і в системах радіозв'язку такі додаткові стаціонарні кінцеві пристрої можуть бути оснащені мінімальним набором технічних засобів, необхідних тільки для забезпечення взаємодії із вторинними кінцевими пристроями. Восьмий результат: Розширюється арсенал технічних засобів для створення громадських телефонів. Фактично будь-який первинний кінцевий пристрій може виконувати функції "громадського телефону", оскільки здатне забезпечити послуги зв'язку для різних абонентів за їх власний рахунок. Бездротовий канал зв'язку між вторинними й первинними кінцевими пристроями не вимагає прямої видимості. Тому первинні кінцеві пристрої можуть бути використані як такі громадські телефони, які не доступні для телефонних вандалів і виключають антисанітарне використання однієї телефонної трубки різними користувачами. Дев'ятий результат: Створення технічних умов для розширення асортименту послуг у разі тимчасового використання (оренди, прокату) засобів зв'язку. У заявленому винаході первинний кінцевий пристрій може одночасно виконувати функцію персонального кінцевого пристрою зв'язку, що не надається орендодавцем у тимчасове користування іншим особам, і функцію первинного кінцевого пристрою для вторинних кінцевих пристроїв, що знаходяться в постійному або тимчасовому користуванні третіх осіб Вторинний кінцевий пристрій не вимагає реєстрації та "номерного" закріплення за певною системою зв'язку У цих випадках способи прокату засобів зв'язку та способи оплати послуг зв'язку стають різноманітнішими й зручнішими для абонентів. Отримання заявлених технічних результатів не залежить від того, яким саме чином здійснюватиметься бездротова передача сигналу від вторинного кінцевого пристрою до первинного кінцевого пристрою, наприклад, на основі технології та протоколів Wi-Fi (сімейства стандартів 802. 11), технології Bluetooth, технологи передачі інфрачервоного сигналу або якимсь іншим способом Аналогічно перетворення в первинному кінцевому пристрої одержаного сигналу до вигляду, зручного для передачі по каналу зв'язку з телефонною мережею, без додаткової конкретизації характеристик такого перетворення, є достатнім для забезпечення в сукупності з іншими ознаками заявлених технічних результатів. Суть винаходу за п. 2 формули винаходу полягає в тому, що на відміну від способу персонального виклику абонента за п. 1, на первинному кінцевому пристрої при встановленні бездротового каналу зв'язку із вторинним кінцевим пристроєм додатково формують сигнал повідомлення про характеристики й ідентифікаційну ознаку цього 9 первинного пристрою та передають цей сигнал на вторинний кінцевий пристрій після встановлення з ним бездротового каналу зв'язку, на вторинному кінцевому пристрої після встановлення бездротових каналів зв'язку з первинними кінцевими пристроями, доступними в межах досяжності для встановлення зв'язку з телефонною мережею, додатково формують сигнал повідомлення про характеристики й ідентифікаційні ознаки первинних кінцевих пристроїв, які є доступними для бездротової передачі сигналу, і включають сигнал цього повідомлення в сигнал повідомлення про особу викликаного абонента, а в телефонній мережі перед встановленням каналу зв'язку між абонентами спочатку встановлюють канал зв'язку із викликаючим абонентом, визначають характеристики можливих каналів зв'язку між абонентами, формують повідомлення про характеристики можливих каналів зв'язку та передають це повідомлення на вторинний кінцевий пристрій викликаючого абонента, на вторинному кінцевому пристрої викликаючого абонента здійснюють вибір характеристик вихідного і/або вхідного зв'язку, формують повідомлення про результати вибору, передають сигнал цього повідомлення в телефонну мережу, в телефонній мережі приймають сигнал повідомлення, ідентифікують вибір абонента й після цього встановлюють за наслідками вибору канал зв'язку між абонентами. Сукупність ознак способів за п. 2 дозволяє викликаючому абоненту у процесі виклику додатково здійснити вибір такого каналу зв'язку між абонентами, який є найбільш оптимальним для сеансу зв'язку в тому окремому випадку виклику, коли вторинний кінцевий пристрій викликаючого і/або викликаного абонента має можливість доступу в телефонну мережу через два й більше первинних кінцевих пристроїв. Суть винаходу за п. 3 формули винаходу полягає в тому, що на відміну від способу персонального виклику абонента за п. 1, додатково на первинному кінцевому пристрої сигнал повідомлення про особу викликаного абонента, одержаний із вторинного кінцевого пристрою, спочатку запам'ятовують, а потім перетворять і передають у телефонну мережу, а в телефонній мережі при встановленні каналу зв'язку між абонентами після встановлення каналу зв'язку з первинним кінцевим пристроєм додатково відтворюють сигнал повідомлення про особу викликаного абонента й передають цей сигнал на бік викликаного абонента. Сукупність ознак способів за п. 3 дозволяє в тому окремому випадку, коли на боці викликаного абонента доступ до первинного кінцевого пристрою мають більше ніж один вторинний кінцевий пристрій, встановити канал зв'язку саме з тим викликаним абонентом, який сформував повідомлення про певну особу викликаного абонента. Сигнал повідомлення про особу викликаного абонента, одержаний на первинному кінцевому пристрої з телефонної мережі, може бути використаний як код вибору або ідентифікатора бездротового каналу зв'язку з тим вторинним кінцевим пристроєм, від якого раніше був одержаний 93505 10 ідентичний сигнал повідомлення про особу викликаного абонента. Суть винаходу за п. 4 формули винаходу полягає в тому, що на відміну від способу персонального виклику абонента за п. 1, на боці викликаючого абонента додатково формують повідомлення про регіон прийому сигналів від викликаного абонента та включають це повідомлення в сигнал повідомлення про особу викликаного абонента, а в телефонній мережі додатково ідентифікують сигнал повідомлення про регіон прийому повідомлень про особу викликаного абонента, перед порівнянням сигналу повідомлення від викликаючого абонента з раніше запам'ятованим сигналом про особу викликаного абонента додатково визначають ідентифікаційну ознаку пристрою, з якого надійшло повідомлення від викликаного абонента, ι регіон телефонної мережі, в якому знаходиться пристрій з цією ідентифікаційною ознакою, а потім обмежують безліч порівнюваних сигналів тільки тими сигналами від викликаного абонента, які надійшли з регіону телефонної мережі, вказаної викликаючим абонентом. Сукупність ознак способів за п. 4 дозволяє викликаючому абоненту обмежити виклик певним регіоном місцезнаходження викликаного абонента й таким чином обмежити вартість виклику та сеансу зв'язку з викликаним абонентом або обмежити контакт із цим абонентом певним місцем його знаходження. Суть винаходу за п. 5 формули винаходу полягає в тому, що на відміну від способу персонального виклику абонента за п. 1, на вторинному кінцевому пристрої додатково формують спеціальне повідомлення про особу абонента, що встановлює канал зв'язку з телефонною мережею, і включають сигнал цього повідомлення в сигнал повідомлення про особу викликаного абонента, в телефонній мережі сигнал спеціального повідомлення абонента порівнюють з сигналом, записаним при реєстрації персонального рахунку цього абонента, для викликаного абонента додатково порівнюють одержаний сигнал повідомлення про особу викликаного абонента з тими сигналами, які записані при реєстрації його персонального рахунку, у разі позитивного результату порівняння утримують канал зв'язку зі вторинним кінцевим пристроєм абонента для виконання подальших операцій способу, а при негативному результаті порівняння розривають канал зв'язку з кінцевим пристроєм цього абонента. Технічний результат, що досягається сукупністю ознак способа згідно з п. 5, полягає в забезпеченні умов для ідентифікації в телефонній мережі розрахункового рахунку абонента, що встановлює зв'язок, та оцінки можливості оплати цим абонентом послуг зв'язку, а також для виключення випадків помилкового або сфальсифікованого формування абонентом повідомлень, що викликається, про особу викликаного абонента. Суть винаходу за п. 6 формули винаходу полягає в тому, що на відміну від способу персонального виклику абонента за п. 1, на вторинному кінцевому пристрої додатково формують код вибору послуги зв'язку та включають сигнал цього 11 повідомлення в сигнал повідомлення про особу викликаного абонента Технічний результат, що досягається сукупністю ознак способа, полягає в забезпеченні умов здійснення способів за п. 1 у сучасних системах зв'язку або системах передачі даних Операція "формують код вибору послуги зв'язку" приводить до формування сигналу, який і після його ідентифікації дозволяє переадресувати даний виклик устаткуванню, яке здатне виконати сукупність операцій способів за п. 1 Суть винаходу за п. 7 формули винаходу полягає в тому, що на відміну від способу персонального виклику абонента за п. 1, на вторинному кінцевому пристрої при встановленні бездротового каналу зв'язку з первинним кінцевим пристроєм потужність сигналу, призначеного для бездротової передачі, обмежують певним рівнем. Технічний результат, що досягається сукупністю ознак способа, полягає в забезпеченні умов безпечного і/або економічного використання абонентом персонального вторинного кінцевого пристрою, наприклад, у випадках, коли користувачем зв'язку є діти, вагітні жінки або люди, для яких дія випромінювання передавача бездротового зв'язку є особливо небажаною. Суть винаходу за п. 8 формули винаходу полягає в тому, що на відміну від способу персонального виклику абонента за п. 1, на вторинному кінцевому пристрої при встановленні бездротового каналу зв'язку з первинним кінцевим пристроєм потужність сигналу, призначеного для бездротової передачі, спочатку змінюють у певних межах, а потім передають сигнал на первинний кінцевий пристрій. Технічний результат, що досягається сукупністю ознак способа, полягає в забезпеченні таких умов, при яких абонент має можливість тимчасового, у разі особливої необхідності, збільшення дальності бездротового зв'язку між вторинним ι первинним кінцевими пристроями, нехтуючи неекономічним режимом роботи абонентського пристрою Короткий опис креслень На фіг. 1 і фіг. 2 показана система пристроїв зв'язку , що реалізовує сукупність операцій способу персонального виклику абонента телефонної мережі згідно з пунктами 1-6 формули винаходу На фіг. 3 показаний вторинний кінцевий пристрій з блоком зміни потужності передачі сигналу по бездротовому каналу, використовуваний при реалізації сукупності операцій способу персонального виклику абонента телефонної мережі згідно з 7 і 8 формули винаходу. Варіанти здійснення винаходу Операції способу персонального виклику абонента телефонної мережі згідно з п. п. 1 - 6 формули винаходу здійснюються на основі технічних засобів, які показані фіг. 1 і фіг. 2. Для здійснення вказаних операцій способу система пристроїв зв'язку містить телефонну мережу 1 і, щонайменше, по одному (первинному) кінцевому пристрої 2 на боці викликаючого та на боці викликаного абонентів, причому телефонна мережа 1 містить управляючу ЕОМ 3 з блоком 4 перетворення й дешифрування сигналів повідомлень, 93505 12 блоком 5 зберігання й порівняння сигналів повідомлень, блоком 6 формування й відтворення сигналів повідомлень і блоком 7 визначення ідентифікаційної ознаки кінцевого пристрою, пристрій 8 1 аналізу стану та встановлення каналів зв'язку, сполучений з управляючою ЕОМ 3 телефонної мережі 1, а первинний кінцевий пристрій 2 містить, щонайменше, мережеве закінчення, зв'язане каналом зв'язку з пристроєм 8 аналізу стану та встановлення каналів зв'язку телефонної мережі 1, і має самостійний або сумісний з каналом зв'язку ідентифікаційну ознаку, причому на боці викликаючого й викликаного абонентів система пристроїв зв'язку додатково містить інший (вторинний) кінцевий пристрій 9, зв'язаний бездротовим каналом зв'язку, щонайменше, з одним з первинних кінцевих пристроїв 2, причому (див фіг. 2) вторинний кінцевий пристрій 9 містить блок 10 прийому і передачі сигналу по бездротовому каналу зв'язку, послідовно сполучений у цьому пристрої 9 з блоком 11 управління перетвореннями сигналу ι блоком 12 управління, відображення та введення інформації, а первинний кінцевий пристрій 2 містить послідовно сполучені блок 13 прийому й передачі сигналу по бездротовому каналу та блок 14 управління перетвореннями сигналів, пов'язаний з мережевим закінченням 15 первинного кінцевого пристрою 2. Телефонна мережа 1 може бути будь-якою телекомунікаційною системою, зокрема системою передачі даних, що забезпечує передачу й обробку голосу й даних через дротяні і/або бездротові канали зв'язку Телефонна мережа 1 може бути сукупністю систем зв'язку або сукупністю систем зв'язку ι систем передачі даних, при цьому кожна з систем цієї сукупності має своє центральне устаткування. Блок 4 перетворення й дешифрування сигналів повідомлень, блок 5 зберігання й порівняння сигналів повідомлень, блок 6 формування й відтворення сигналів повідомлень і блок 7 визначення ідентифікаційної ознаки кінцевого пристроїв входять до складу управляючого ЕОМ 3 та здійснюють функції, відповідні їх найменуванню. Пристрій 8 аналізу стану та встановлення каналів зв'язку може бути будь-яким стандартним пристроєм телефонної мережі, що здійснює функцію аналізу станів каналів зв'язку та функцію комутації цих каналів за командами управляючої ЕОМ 3. Кінцевий пристрій 2 може бути будь-яким технічним засобом, призначеним для підключення абонентського кінцевого устаткування до каналу зв'язку з телефонною мережею ι маючий самостійну або сумісну з каналом зв'язку ідентифікаційну ознаку в межах цієї телефонної мережі. Кінцевий пристрій 9 є абонентським технічним засобом, призначеним для формування, перетворення, прийому, передачі й обробки сигналів і повідомлень. На відміну від кінцевого пристрою 2 кінцевий пристрій 9 не має в межах телефонної мережі ідентифікаційної ознаки і не має самостійного дротяного або бездротового каналу зв'язку, що сполучає цей пристрій безпосередньо з телефонною мережею 1 Для зручності опису винаходу 13 кінцевий пристрій 2 називається первинним кінцевим пристроєм, а кінцевий пристрій 9 - вторинним кінцевим пристроєм. На фіг. 2 показано, що вторинний кінцевий пристрій 9 містить блок 10 прийому й передачі сигналу по бездротовому каналу, блок 11 управління перетвореннями сигналу та блок 12 управління, введення й відображення інформації, а первинний кінцевий пристрій 2 містить блок 13 прийому й передачі сигналу по бездротовому каналу, блок 14 управління перетвореннями сигналу та мережеве закінчення 15. Блок 10 і блок 13 прийому й передачі сигналу по бездротовому каналу є однотипними пристроями та виконують наступні функції організація індивідуального бездротового каналу між кінцевими пристроями, виявлення характеристик пристрою, з яким установлений бездротовий канал зв'язку, прийом і передача сигналу по бездротовому каналу. Бездротовий канал зв'язку між вторинним ι первинним кінцевими пристроями може бути радіоканалом або інфрачервоним каналом Конкретна реалізація раніше перерахованих функцій блоків 10 і 13 визначається принципом передачі сигналу в бездротовому каналі Наприклад, в рівні техніки відомі технологія Bluetooth, що забезпечує виконання вказаних раніше функцій при передачі сигналів по індивідуальному радіоканалу ι технологія Wi - Fi (сімейство стандартів 802. 11), що забезпечує виконання аналогічних функцій при передачі сигналів по індивідуальному радіоканалу або інфрачервоному каналу. Блок 11 управління перетвореннями сигналу у вторинному кінцевому пристрої 9 виконує функцію перетворення сигналів, переданих між блоком 12 управління, введення й відображення інформації та блоком 10 прийому й передачі сигналу по бездротовому каналу. Блок 12 управління введення й відображення інформації виконує телефонні функції, аналогічні тим, які здійснюються в будь-якому телефонному апараті при взаємодії з користувачем цього апарату, або аналогічні тим телефонним функціям які виконуються засобами зв'язку, вбудованими в комп'ютер, комп'ютерну периферію або цифрове призначене для користувача устаткування типу фотоапарата чи телекамери. Тому блок 11 управління перетвореннями сигналу фактично виконує функції погоджуючого перетворення сигналів Блок 11 управління перетвореннями сигналу виконує функції, що звичайно реалізовуються мікропроцесорними пристроями, ι не вимагає додаткового винахідництва. Функції блоку 13 прийому й передачі сигналу по бездротовому каналу та засоби їх технічної реалізації абсолютно аналогічні тим, які описані для блоку 10 вторинного кінцевого пристрою При цьому, очевидно, що функціонування блоків 10 і 13 у кожному конкретному випадку повинно бути засновано на одній і тій же технології передачі сигналу по бездротовому каналу. Блок 14 управління перетвореннями сигналу виконує погоджуючі перетворення сигналів між блоком 13 прийому й передачі сигналу по бездротовому каналу та мережевим закінченням 15, тому 93505 14 для деякої певної технології передачі сигналу по бездротовому каналу конкретні функції блоку 14 і засоби їх реалізації визначаються типом мережевого закінчення. Мережеве закінчення - це апаратні засоби, що забезпечують фізичну взаємодію та обмін сигналами між каналом зв'язку й технічними засобами, що входять до кінцевого пристрою, що має самостійну або сумісну з каналом зв'язку ідентифікаційну ознаку (номер, адресу) в межах телефонної мережі. Для всіх типів мережевого закінчення блок 14 управління перетвореннями сигналу в первинному кінцевому пристрої 2 повинен здійснювати функцію перетворення сигналу на вигляд, і зручний для передачі сигналу від блоку 13 (прийому й передачі сигналу по бездротовому каналу між вторинним ι первинним кінцевими пристроями) до мережевого закінчення 15 і від мережевого закінчення 15 до блоку 13, а також, узгодження електричних параметрів блоку 13 і мережевого закінчення 15. Функція погоджуючого перетворення сигналів у блоці 14 включає виконання аналого-цифрового та цифро-аналогового перетворення сигналів, логічні перетворення цифрових сигналів у відповідність з певними протоколами, зокрема, протоколом пакетної передачі даних, наприклад, TCP/IP, для передачі цифрової інформації. Таким чином, блок 14 управління перетвореннями сигналу є мікропроцесорним технічним засобом, здатним виконувати операції зберігання, порівняння й обробки інформації відповідно до покладеним на нього функціям. Сучасний рівень техніки дозволяє синтезувати будь-який із блоків, що входять до складу і первинного або вторинного кінцевих пристроїв, на основі вказаних для них функцій. При цьому, як правило, для підвищення технічної ефективності більшість функцій синтезуються не по блоках, а відразу у вигляді однієї мікросхеми для всього кінцевого пристрою. Для будь-яких видів мережевих закінчень існують або можуть бути синтезовані блоки перетворення сигналу між конкретним видом мережевого закінчення та блоком прийому й передачі сигналу по бездротовому каналу для зв'язку з вторинним кінцевим пристроєм. Тому, незалежно від відмінності існуючих каналів зв'язку та відповідних їм мережевих закінчень, між вторинним кінцевим пристроєм 9 (пристроєм користувача) та різними телефонними мережами забезпечується універсальна сумісність. Така сумісність досягається без поєднання (підсумовування) в одному кінцевому пристрої 9 засобів і операцій здійснення зв'язку з каналами різного типу. При цьому телефонна мережа 1 системно включає та взаємодіє (встановлює канали зв'язку) тільки з первинними кінцевими пристроями 2, кожне з яких має в системі телефонної мережі 1 певну ідентифікаційну ознаку (номер, адресу). Вторинні кінцеві пристрої 9 не мають в системі телефонної мережі 1 ідентифікаційної ознаки і в цьому сенсі не вимагають реєстрації (закріплення) за певною телефонною мережею чи певним провайдером послуг зв'язку. 15 Повідомлення про особу викликаного абонента сформоване на певному вторинному кінцевому пристрої 9 викликаного абонента, виконує роль найменування - адреси цього користувача та його вторинного пристрою. Це повідомлення та його адресна функція для вторинного кінцевого пристрою 9 не пов'язані з певною структурою телефонної мережі 1 і нумерацією її кінцевих пристроїв 2, тому вибір виду повідомлення (адреси - найменування), кількості повідомлень, часу їх і використання та заміни є вільним і довільним. Це забезпечує створення технічних умов для довільного вибору абонентом виду адресації для своїх вторинних (абонентських) кінцевих пристроїв 9, кількості конкретних адрес, часу їх використання та заміни. Під виглядом адресації розуміється, також, різноманітний характер формування сигналу повідомлення. Бездротової характер взаємодії з первинними кінцевими пристроями 2 дозволяє абоненту завжди мати при собі вторинний кінцевий пристрій 9, забезпечуючи таким чином технічні умови персональної приналежності вторинного пристрою 9 конкретному суб'єкту зв'язку при його переміщеннях щодо кінцевих пристроїв 2 будь-якої централізованої телефонної мережі 1. Первинні кінцеві пристрої 2 є, з одного боку, елементами системи бездротової взаємодії з вторинними кінцевими пристроями 9, і, з іншого боку, елементами централізованої телефонної мережі 1. Ця бездротова взаємодія здійснюється на основі однотипних блоків 10 і 13 прийому й передачі сигналу по бездротовому каналу. Тому незалежно від типу каналів зв'язку, принципів передачі сигналу в централізованій мережі 1 і правил її взаємодії з первинними кінцевими пристроями 2, вторинні кінцеві пристрої 9 володіють властивістю мобільності по відношенню до всіх первинних кінцевих пристроїв 2 будь-яких типів систем зв'язку включаючи дротяні телефонні мережі. У разі дротяної телефонної мережі абонент, користуючись послугами дротяного зв'язку, не має безпосереднього контакту з дротяним каналом зв'язку або відповідним йому мережевим закінченням 15. Один і той же конкретний дротяний канал і первинний кінцевий пристрій 2 можуть використовуватися різними абонентами. Указані чинники створюють умови для чіткого розділення прав власності на дротяні канали зв'язку разом з первинними кінцевими пристроями 2 й абонентські (вторинні) кінцеві пристрої 9. Одночасно обмежуються можливості телефонного шахрайства шляхом незаконного підключення до дротяного каналу зв'язку. Безпечніші для абонента умови забезпечуються за рахунок можливості перенесення основного випромінюючого навантаження, вживаного для передачі інформаційних сигналів в телефонну мережу 1, із вторинного (абонентського) кінцевого пристрою 9 на первинний кінцевий пристрій 2 телефонної мережі 1. Розширюється арсенал технічних засобів для збільшення зони покриття телефонної мережі 1 за рахунок можливості установки додаткових стаціо 93505 16 нарних первинних кінцевих пристроїв 2, послуг зв'язку, що знаходяться у власності провайдера. Розширюється арсенал технічних засобів для створення громадських телефонів. Фактично будьякий первинний кінцевий пристрій 2 виконує функції "громадського телефону", оскільки здатний забезпечити послуги зв'язку для різних абонентів за їх власний рахунок. Бездротовий канал зв'язку між вторинними кінцевими пристроями 9 і первинними кінцевими пристроями 2 не вимагає прямої видимості. Тому первинні кінцеві пристрої 2 можуть бути використані як такі громадські телефони, які недоступні для телефонних вандалів і виключають антисанітарне використання однієї телефонної трубки різними користувачами. У разі тимчасового використання (оренди, прокату) засобів зв'язку створюються технічні умови для розширення асортименту послуг. Наприклад, первинний кінцевий пристрій 2 може одночасно виконувати функцію персонального кінцевого пристрою зв'язку, що не надається орендодавцем у тимчасове користування іншим особам, і функцію первинного кінцевого пристрою 2 для вторинних кінцевих пристроїв 9, третіх осіб, що знаходяться в постійному або тимчасовому користуванні. Вторинний кінцевий пристрій 9 у всіх випадках його використання не вимагає реєстрації й закріплення за певними системами зв'язку або провайдерами У результаті, способи прокату засобів зв'язку та способи оплати послуг зв'язку стають різноманітнішими та зручнішими дляабонентів. Для досягнення заявлених технічних результатів не мають істотного значення принципи, технології й конкретні характеристики організації бездротового каналу зв'язку між вторинним і первинним кінцевими пристроями. Істотно те, що сучасний рівень техніки дозволяє створити між двома пристроями індивідуальний бездротовий канал зв'язку й забезпечити передачу по цьому каналу сигналів повідомлень. Посилання на конкретні технології та пристрої призначені тільки для ілюстрації справжнього винаходу. У межах об'єму пунктів формули винаходу можуть застосовуватися будь-які технічні засоби, що здійснюють функції ознак формули ι що дозволяють досягти необхідних для цих функцій результатів. Промислова застосовність У першому варіанті способу персонального виклику спочатку на вторинному кінцевому пристрої 9 викликаного абонента формують повідомлення про викликану особу абонента й ознаку викликаного абонента У блоці 11 вторинного кінцевого пристрою 9 сформований сигнал повідомлення й ознаки абонента перетворять на вигляд, зручний для передачі по бездротовому каналу У межах досяжності бездротового зв'язку через блок 10 прийому й передачі сигналу встановлюють канал зв'язку з блоком 13 прийому й передачі сигналу первинного кінцевого пристрою 2, який має в телефонній мережі 1 самостійну або сумісна з каналом зв'язку ідентифікаційну ознаку. Установлення каналу зв'язку з телефонною мережею виконується на основі стандартних процедур, прийнятих для певного типу мережевого 17 закінчення 15, при цьому в блоці 12 управління, введення й відображення інформації вторинного кінцевого пристрою 9 формують команду на встановлення каналу зв'язку з телефонною мережею 1 і передають її на первинний кінцевий пристрій 2. У блоці 14 управління перетвореннями сигналу первинного кінцевого пристрою 2, у випадку, наприклад, мережевого закінчення у вигляді закінчення "мідної пари", змінюють опір на вході каналу зв'язку, імітуючи "підняття трубки" абонентом У цьому випадку управляюча ЕОМ 3 телефонної мережі 1, одержавши сигнал від пристрою 8 аналізу стану каналу (стандартний пристрій для кожного типу АТС), видає команду на передачу сигналу встановлення з'єднання й переходить у режим аналізу переданих повідомлень. Як сигнал встановлення з'єднання може використовуватися не тільки тональна посилка, але й повідомлення блоку 6 формування та відтворення повідомлень. У разі мережевого закінчення 15, призначеного для передачі цифрових пакетних даних, встановлення каналу зв'язку з телефонною мережею реалізується у вигляді стандартної операції передачі пакету даних, забезпеченого управляючою інформацією для пакетної комутації. Після встановлення каналу зв'язку з вторинного кінцевого пристрою 9 передають перетворений сигнал повідомлення про особу викликаного абонента й ознаку абонента на первинний кінцевий пристрій 2, перетворять у блоці 14 цього пристрою сигнал на вигляд, зручний для передачі по каналу зв'язку з телефонною мережею 1, і передають сигнал повідомлення через мережеве закінчення 15 в телефонну мережу 1. У телефонній мережі 1 при отриманні сигналу через пристрій 8 аналізу стану та встановлення каналів зв'язку в блоці 4 управляючої ЕОМ 3 визначають ознаку абонента, від якого надійшов сигнал повідомлення, і в блоці 5 зберігання й порівняння повідомлень управляючої ЕОМ 3 запам'ятовують одержаний сигнал повідомлення як повідомлення від викликаного абонента, в блоці 7 визначення ідентифікаційної ознаки визначають і в управляючій ЕОМ 3 запам'ятовують ідентифікаційну ознаку кінцевого пристрою 2, з якого надійшло повідомлення, та звільняють канал зв'язку між телефонною мережею й цим пристроєм. Потім на вторинному кінцевому пристрої 9 викликаючого абонента формують повідомлення про особу викликаного абонента й ознаку викликаючого абонента. У блоці 11 вторинного кінцевого пристрою 9 викликаючого абонента сформований сигнал повідомлення й ознаки перетворять на вигляд, зручний для передачі по бездротовому каналу. У межах досяжності бездротового зв'язку через блок 10 прийому й передачі сигналу встановлюють канал зв'язку з блоком 13 прийому й передачі сигналу первинного кінцевого пристрою 2 на боці викликаючого абонента, який має в телефонній мережі 1 самостійну або сумісну з каналом зв'язку ідентифікаційну ознаку. Установлюють канал зв'язку з телефонною мережею й передають перетворений сигнал повідомлення про особу викликаного абонента й ознаки абонента на первинний кінцевий пристрій 2, 93505 18 перетворять у блоці 14 цього пристрою сигнал на вигляд, зручний для передачі по каналу зв'язку з телефонною мережею 1, і передають сигнал повідомлення через мережеве закінчення 15 у телефонну мережу 1. У телефонній мережі 1 при отриманні сигналу через пристрій 8 аналізу стану та встановлення каналів зв'язку в блоці 4 управляючої ЕОМ 3 визначають ознаку абонента, від якого надійшов сигнал повідомлення, і в блоці 5 зберігання й порівняння повідомлень управляючої ЕОМ 3 порівнюють одержаний сигнал від викликаючого абонента з раніше запам'ятованим сигналом повідомлення про особу викликаного абонента При негативному результаті порівняння в блоці 6 формування й відтворення сигналів повідомлень формують повідомлення про результати порівняння та передають сформоване повідомлення на вторинний кінцевий пристрій 9 викликаючого абонента. При позитивному результаті порівняння сигналів повідомлень у блоці 7 визначення ідентифікаційної ознаки визначають ідентифікаційну ознаку первинного кінцевого пристрою 2 на боці викликаного абонента, через пристрій 8 установлюють канал зв'язку з первинним кінцевим пристроєм 2 на боці викликаного абонента, встановлюють канал зв'язку між первинним кінцевим пристроєм 2 і вторинним кінцевим пристроєм 9 на боці викликаного абонента, потім встановлюють канал зв'язку між вторинними крайовими пристроями 9 викликаного й викликаючого абонентів. Операції способу персонального виклику абонента телефонної мережі згідно з п.п 2-6 здійснюються на основі технічних засобів, які показані фіг. 1 і фіг. 2 Додатково введені функції не вказані на фіг. 1 і фіг. 2 у вигляді певних блоків, оскільки вони пов'язані з виконанням програмно-логічних операцій у складі тієї управляючої ЕОМ 3 та у складі відповідних мікропроцесорних блоків первинного і вторинного кінцевих пристроїв У разі використання у вторинному й первинному кінцевих пристроях відомих технологій бездротового зв'язку, наприклад Bluetooth, операція визначення характеристик пристрою та характеристик послуг, що надаються цим пристроєм, виконується кожним пристроєм автоматично при взаємному виявленні в межах досяжності радіосигналу. Операції способу персонального виклику абонента телефонної мережі згідно з п.п. 7, 8 реалізуються на основі технічних засобів, які показані на фіг. 1 і фіг. 3. В систему пристроїв зв'язку додатково введений у вторинний кінцевий пристрій блок 16 зміни потужності сигналу, призначеного для бездротової передачі, пов'язаний з блоком 10 прийому й передачі сигналу та блоком 12 управління вторинного кінцевого пристрою 9. Блок 16 зміни потужності сигналу є будь-яким регулятором електричних параметрів блоку 10 передачі сигналу, керованим абонентом з блоку 12 управління вторинного кінцевого пристрою 9. Для досягнення заявлених технічних результатів не мають істотного значення принципи, технології та конкретні характеристики організації передачі сигналів повідомлень по загальному радіоканалу. Істотно те, що сучасний рівень техніки 19 93505 дозволяє забезпечити передачу по загальному радіоканалу сигналів повідомлень, які будуть за адресою сприйняті на вторинному кінцевому пристрої викликаного абонента. У межах об'єму пунк Комп’ютерна верстка І. Скворцова 20 тів формули винаходу можуть застосовуватися будь-які технічні засоби, що здійснюють функції ознак формули й дозволяють досягти необхідних для цих функцій результатів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
