Захищений документ

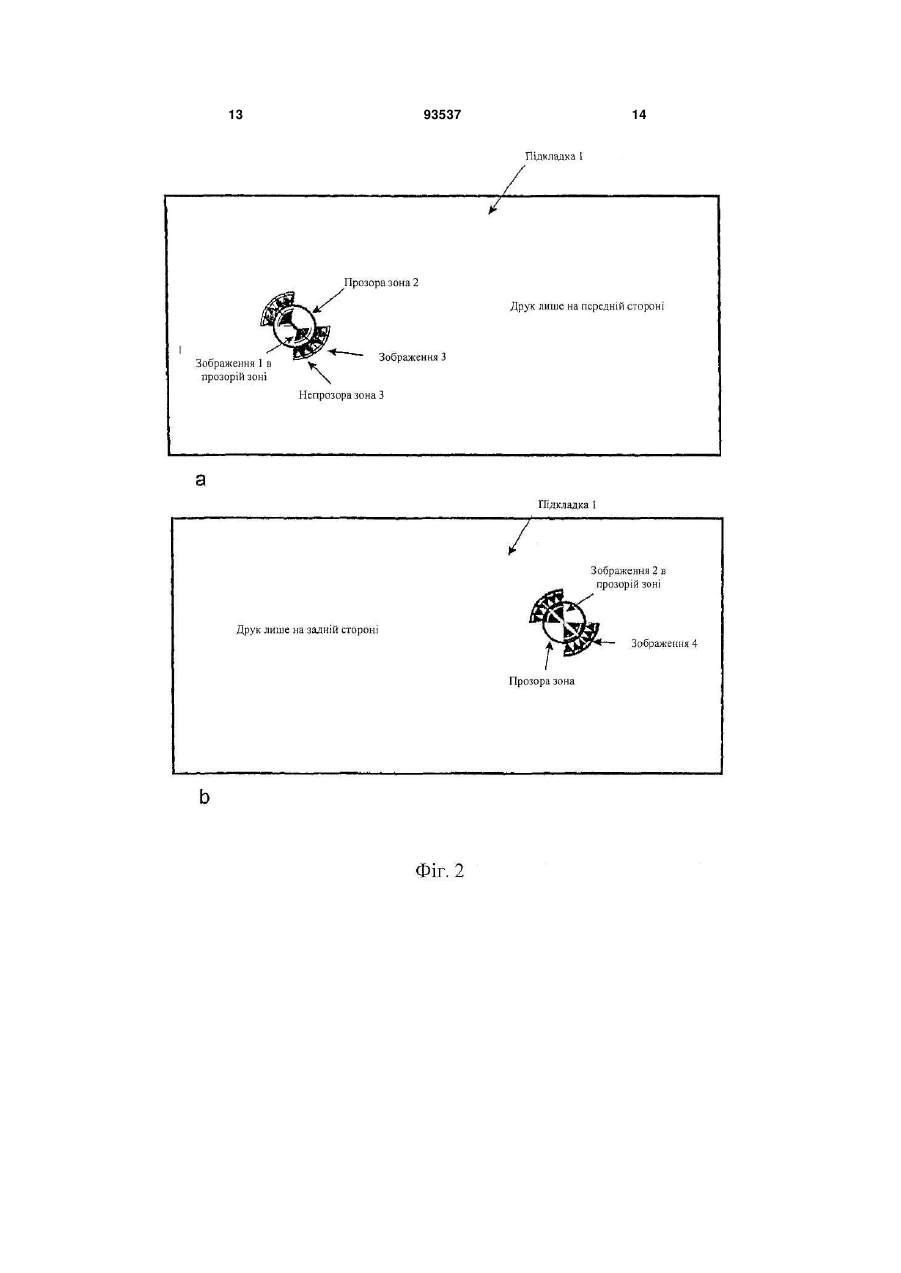

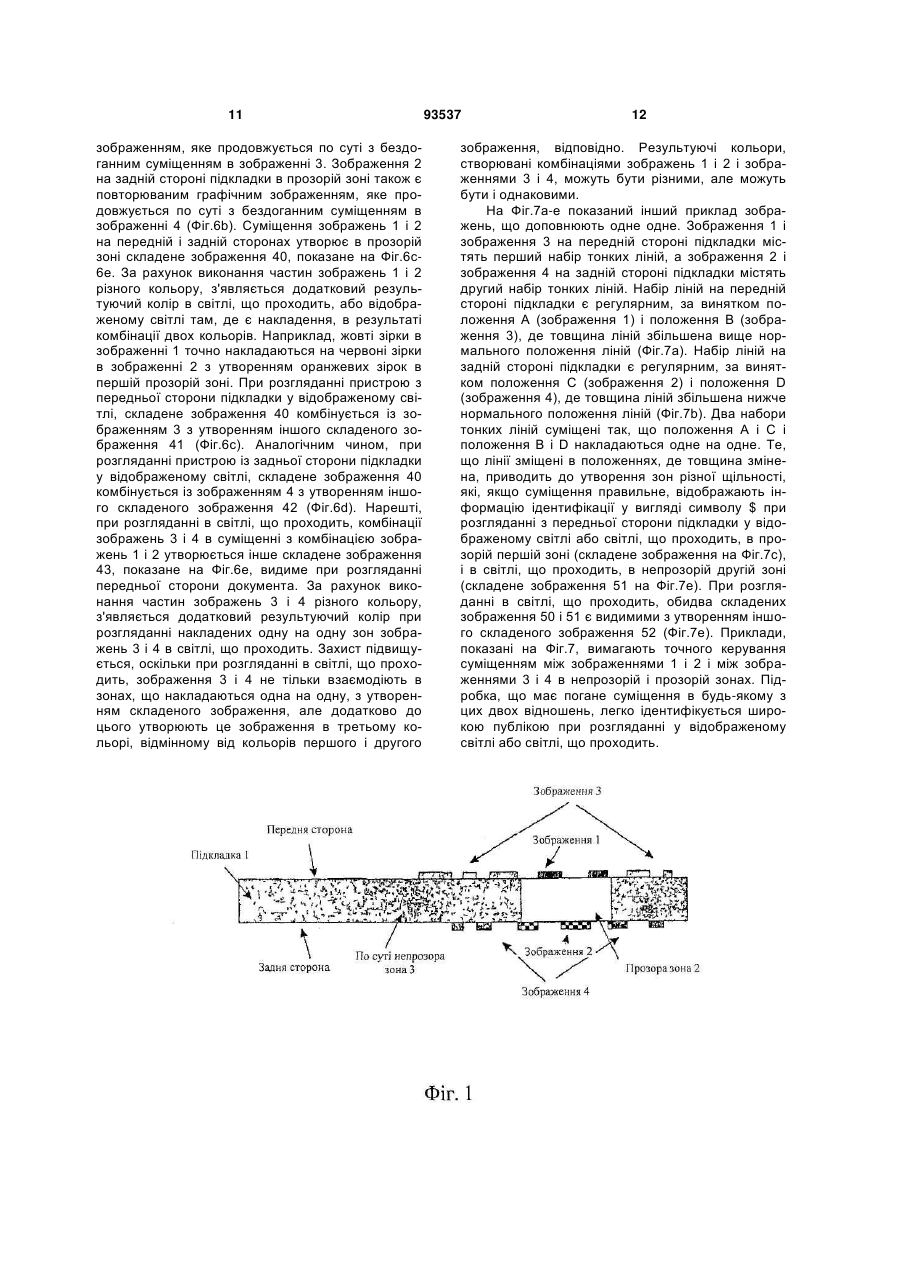

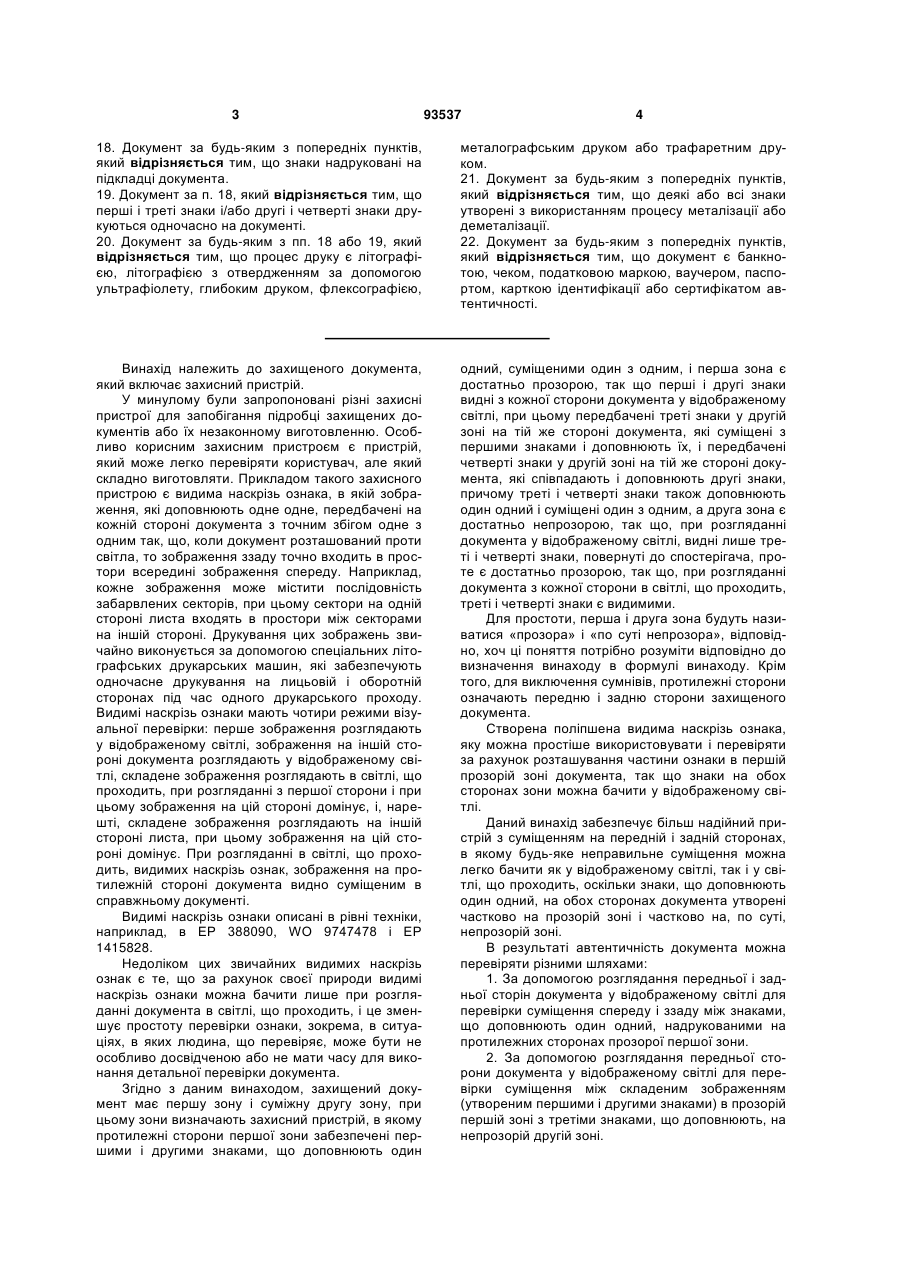

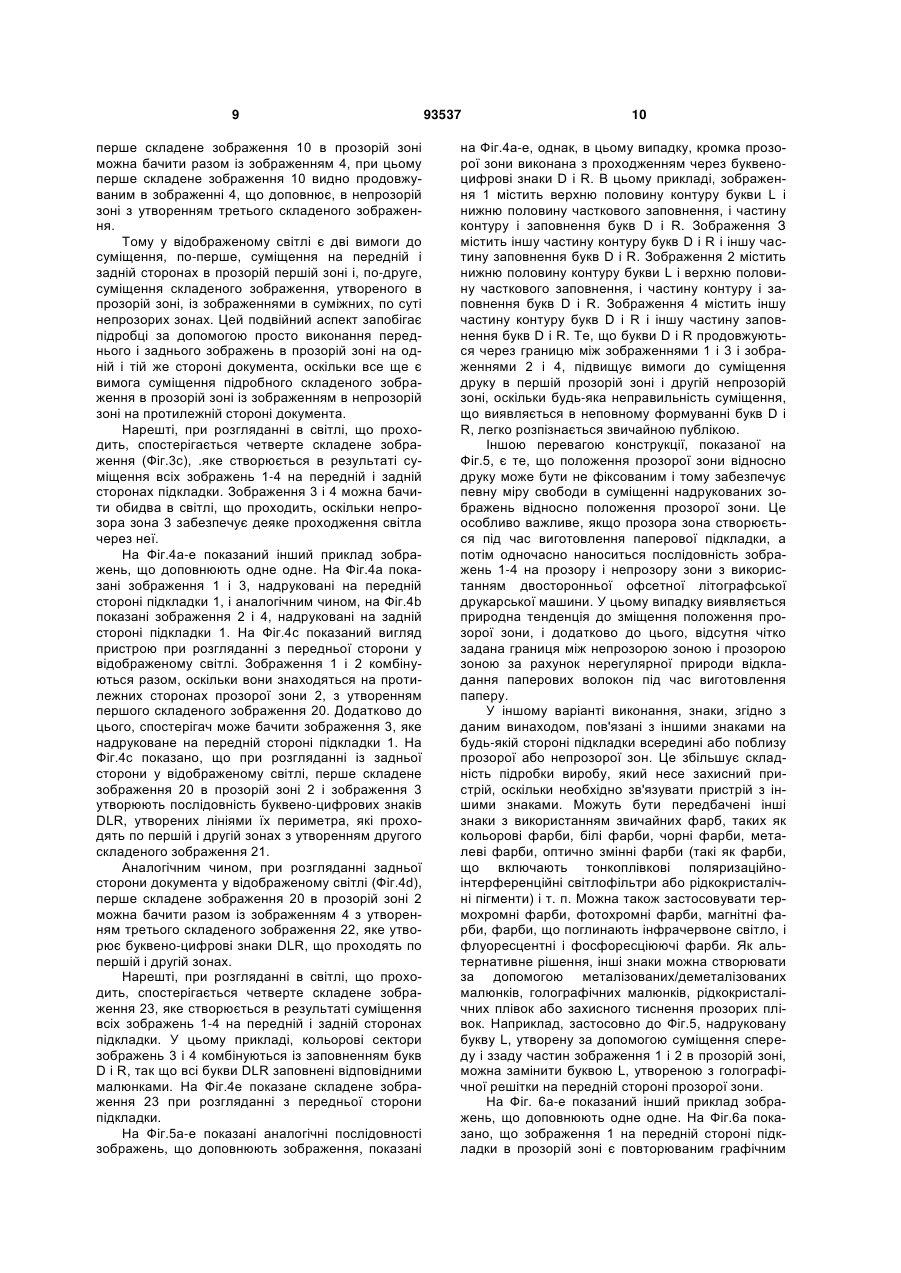

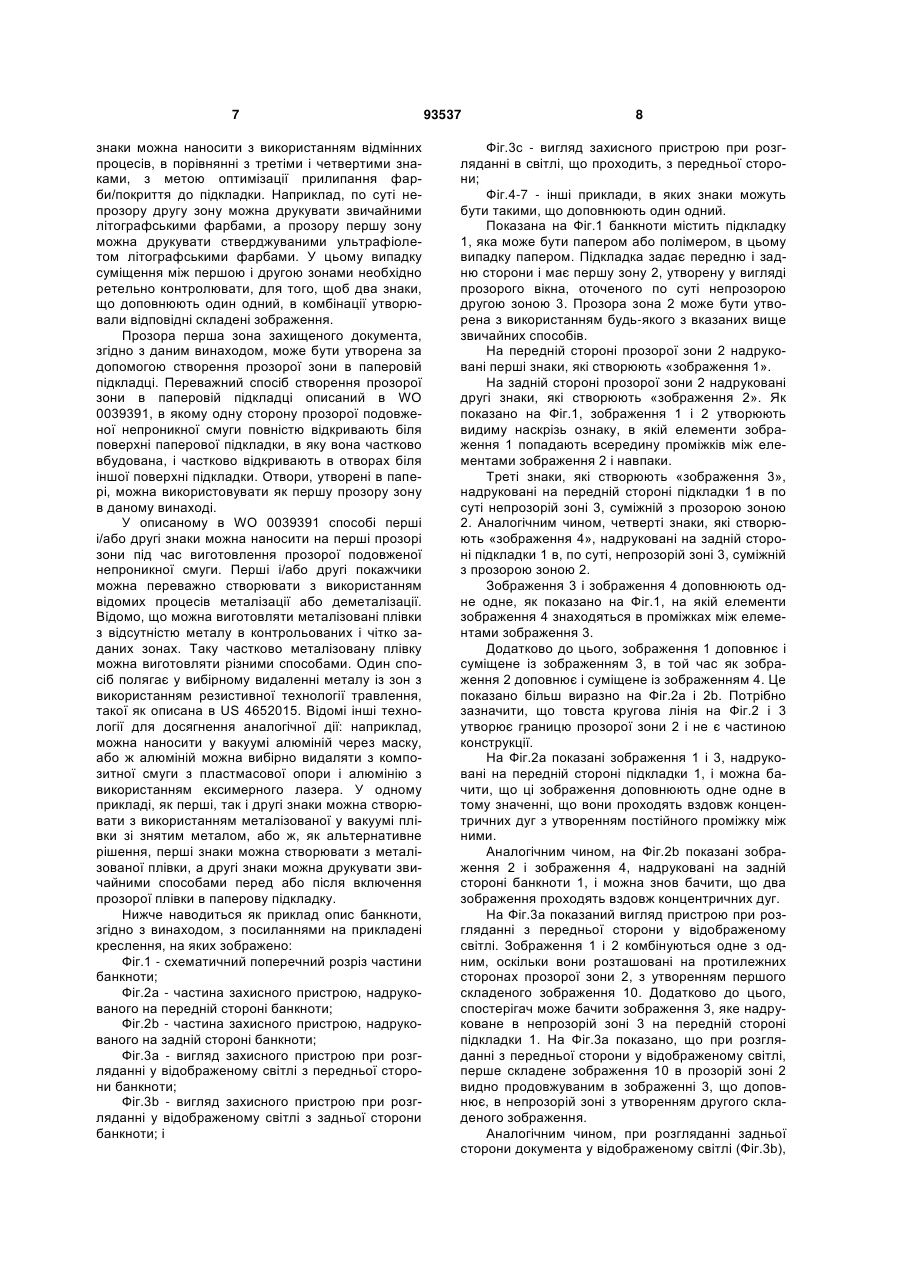

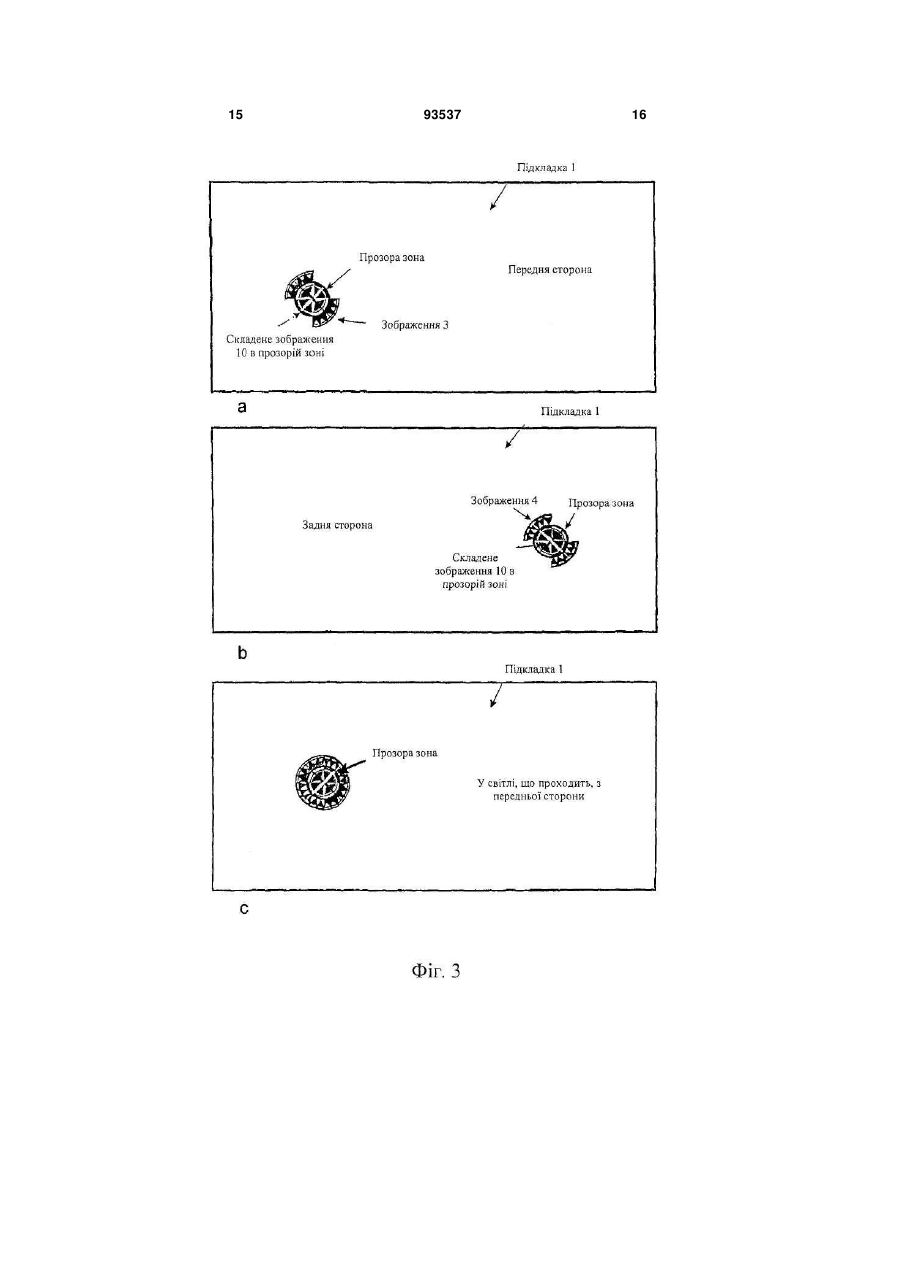

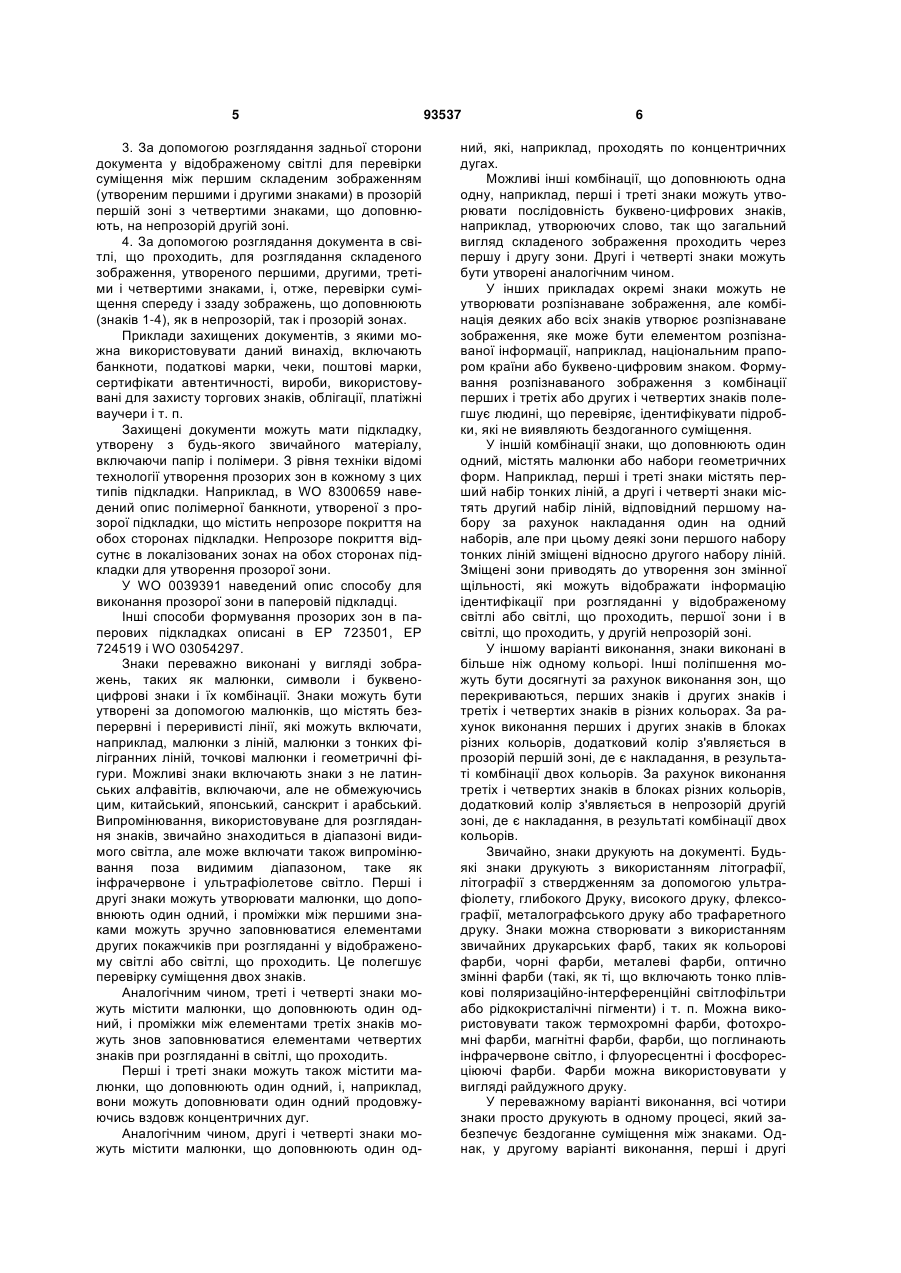

1. Захищений документ, що має першу зону і суміжну другу зону, при цьому зони визначають захисний пристрій, в якому протилежні сторони першої зони забезпечені першими і другими знаками, що доповнюють один одний, суміщеними один з одним, і перша зона є достатньо прозорою, так що перші і другі знаки видні з кожної сторони документа у відображеному світлі, при цьому передбачені треті знаки у другій зоні на тій же стороні документа, які суміщені з першими знаками і доповнюють їх, і передбачені четверті знаки у другій зоні на тій же стороні документа, які суміщені з другими знаками і доповнюють їх, причому треті і четверті знаки також доповнюють один одний і суміщені один з одним, а друга зона є достатньо непрозорою, так що, при розгляданні документа у відображеному світлі, видні лише треті і четверті знаки, повернуті до спостерігача, проте є достатньо прозорою, так що, при розгляданні документа з кожної сторони в світлі, що проходить, як треті, так і четверті знаки є видимими. 2. Документ за п. 1, який відрізняється тим, що підкладка є папером або полімером. 3. Документ за будь-яким з пп. 1 або 2, який відрізняється тим, що перша зона утворена за допомогою прозорого вікна, сформованого в документі. 4. Документ за будь-яким з попередніх пунктів, який відрізняється тим, що перші і другі знаки утворюють малюнки, що доповнюють один одний. 5. Документ за п. 4, який відрізняється тим, що проміжки між елементами перших знаків заповнюються елементами других знаків при розгляданні в світлі, що проходить, або відображеному світлі. 6. Документ за будь-яким з попередніх пунктів, який відрізняється тим, що перші і другі знаки 2 (19) 1 3 93537 4 18. Документ за будь-яким з попередніх пунктів, який відрізняється тим, що знаки надруковані на підкладці документа. 19. Документ за п. 18, який відрізняється тим, що перші і треті знаки і/або другі і четверті знаки друкуються одночасно на документі. 20. Документ за будь-яким з пп. 18 або 19, який відрізняється тим, що процес друку є літографією, літографією з отвердженням за допомогою ультрафіолету, глибоким друком, флексографією, металографським друком або трафаретним друком. 21. Документ за будь-яким з попередніх пунктів, який відрізняється тим, що деякі або всі знаки утворені з використанням процесу металізації або деметалізації. 22. Документ за будь-яким з попередніх пунктів, який відрізняється тим, що документ є банкнотою, чеком, податковою маркою, ваучером, паспортом, карткою ідентифікації або сертифікатом автентичності. Винахід належить до захищеного документа, який включає захисний пристрій. У минулому були запропоновані різні захисні пристрої для запобігання підробці захищених документів або їх незаконному виготовленню. Особливо корисним захисним пристроєм є пристрій, який може легко перевіряти користувач, але який складно виготовляти. Прикладом такого захисного пристрою є видима наскрізь ознака, в якій зображення, які доповнюють одне одне, передбачені на кожній стороні документа з точним збігом одне з одним так, що, коли документ розташований проти світла, то зображення ззаду точно входить в простори всередині зображення спереду. Наприклад, кожне зображення може містити послідовність забарвлених секторів, при цьому сектори на одній стороні листа входять в простори між секторами на іншій стороні. Друкування цих зображень звичайно виконується за допомогою спеціальних літографських друкарських машин, які забезпечують одночасне друкування на лицьовій і оборотній сторонах під час одного друкарського проходу. Видимі наскрізь ознаки мають чотири режими візуальної перевірки: перше зображення розглядають у відображеному світлі, зображення на іншій стороні документа розглядають у відображеному світлі, складене зображення розглядають в світлі, що проходить, при розгляданні з першої сторони і при цьому зображення на цій стороні домінує, і, нарешті, складене зображення розглядають на іншій стороні листа, при цьому зображення на цій стороні домінує. При розгляданні в світлі, що проходить, видимих наскрізь ознак, зображення на протилежній стороні документа видно суміщеним в справжньому документі. Видимі наскрізь ознаки описані в рівні техніки, наприклад, в ЕР 388090, WO 9747478 і ЕР 1415828. Недоліком цих звичайних видимих наскрізь ознак є те, що за рахунок своєї природи видимі наскрізь ознаки можна бачити лише при розгляданні документа в світлі, що проходить, і це зменшує простоту перевірки ознаки, зокрема, в ситуаціях, в яких людина, що перевіряє, може бути не особливо досвідченою або не мати часу для виконання детальної перевірки документа. Згідно з даним винаходом, захищений документ має першу зону і суміжну другу зону, при цьому зони визначають захисний пристрій, в якому протилежні сторони першої зони забезпечені першими і другими знаками, що доповнюють один одний, суміщеними один з одним, і перша зона є достатньо прозорою, так що перші і другі знаки видні з кожної сторони документа у відображеному світлі, при цьому передбачені треті знаки у другій зоні на тій же стороні документа, які суміщені з першими знаками і доповнюють їх, і передбачені четверті знаки у другій зоні на тій же стороні документа, які співпадають і доповнюють другі знаки, причому треті і четверті знаки також доповнюють один одний і суміщені один з одним, а друга зона є достатньо непрозорою, так що, при розгляданні документа у відображеному світлі, видні лише треті і четверті знаки, повернуті до спостерігача, проте є достатньо прозорою, так що, при розгляданні документа з кожної сторони в світлі, що проходить, треті і четверті знаки є видимими. Для простоти, перша і друга зона будуть називатися «прозора» і «по суті непрозора», відповідно, хоч ці поняття потрібно розуміти відповідно до визначення винаходу в формулі винаходу. Крім того, для виключення сумнівів, протилежні сторони означають передню і задню сторони захищеного документа. Створена поліпшена видима наскрізь ознака, яку можна простіше використовувати і перевіряти за рахунок розташування частини ознаки в першій прозорій зоні документа, так що знаки на обох сторонах зони можна бачити у відображеному світлі. Даний винахід забезпечує більш надійний пристрій з суміщенням на передній і задній сторонах, в якому будь-яке неправильне суміщення можна легко бачити як у відображеному світлі, так і у світлі, що проходить, оскільки знаки, що доповнюють один одний, на обох сторонах документа утворені частково на прозорій зоні і частково на, по суті, непрозорій зоні. В результаті автентичність документа можна перевіряти різними шляхами: 1. За допомогою розглядання передньої і задньої сторін документа у відображеному світлі для перевірки суміщення спереду і ззаду між знаками, що доповнюють один одний, надрукованими на протилежних сторонах прозорої першої зони. 2. За допомогою розглядання передньої сторони документа у відображеному світлі для перевірки суміщення між складеним зображенням (утвореним першими і другими знаками) в прозорій першій зоні з третіми знаками, що доповнюють, на непрозорій другій зоні. 5 3. За допомогою розглядання задньої сторони документа у відображеному світлі для перевірки суміщення між першим складеним зображенням (утвореним першими і другими знаками) в прозорій першій зоні з четвертими знаками, що доповнюють, на непрозорій другій зоні. 4. За допомогою розглядання документа в світлі, що проходить, для розглядання складеного зображення, утвореного першими, другими, третіми і четвертими знаками, і, отже, перевірки суміщення спереду і ззаду зображень, що доповнюють (знаків 1-4), як в непрозорій, так і прозорій зонах. Приклади захищених документів, з якими можна використовувати даний винахід, включають банкноти, податкові марки, чеки, поштові марки, сертифікати автентичності, вироби, використовувані для захисту торгових знаків, облігації, платіжні ваучери і т. п. Захищені документи можуть мати підкладку, утворену з будь-якого звичайного матеріалу, включаючи папір і полімери. З рівня техніки відомі технології утворення прозорих зон в кожному з цих типів підкладки. Наприклад, в WO 8300659 наведений опис полімерної банкноти, утвореної з прозорої підкладки, що містить непрозоре покриття на обох сторонах підкладки. Непрозоре покриття відсутнє в локалізованих зонах на обох сторонах підкладки для утворення прозорої зони. У WO 0039391 наведений опис способу для виконання прозорої зони в паперовій підкладці. Інші способи формування прозорих зон в паперових підкладках описані в ЕР 723501, ЕР 724519 і WO 03054297. Знаки переважно виконані у вигляді зображень, таких як малюнки, символи і буквеноцифрові знаки і їх комбінації. Знаки можуть бути утворені за допомогою малюнків, що містять безперервні і переривисті лінії, які можуть включати, наприклад, малюнки з ліній, малюнки з тонких філігранних ліній, точкові малюнки і геометричні фігури. Можливі знаки включають знаки з не латинських алфавітів, включаючи, але не обмежуючись цим, китайський, японський, санскрит і арабський. Випромінювання, використовуване для розглядання знаків, звичайно знаходиться в діапазоні видимого світла, але може включати також випромінювання поза видимим діапазоном, таке як інфрачервоне і ультрафіолетове світло. Перші і другі знаки можуть утворювати малюнки, що доповнюють один одний, і проміжки між першими знаками можуть зручно заповнюватися елементами других покажчиків при розгляданні у відображеному світлі або світлі, що проходить. Це полегшує перевірку суміщення двох знаків. Аналогічним чином, треті і четверті знаки можуть містити малюнки, що доповнюють один одний, і проміжки між елементами третіх знаків можуть знов заповнюватися елементами четвертих знаків при розгляданні в світлі, що проходить. Перші і треті знаки можуть також містити малюнки, що доповнюють один одний, і, наприклад, вони можуть доповнювати один одний продовжуючись вздовж концентричних дуг. Аналогічним чином, другі і четверті знаки можуть містити малюнки, що доповнюють один од 93537 6 ний, які, наприклад, проходять по концентричних дугах. Можливі інші комбінації, що доповнюють одна одну, наприклад, перші і треті знаки можуть утворювати послідовність буквено-цифрових знаків, наприклад, утворюючих слово, так що загальний вигляд складеного зображення проходить через першу і другу зони. Другі і четверті знаки можуть бути утворені аналогічним чином. У інших прикладах окремі знаки можуть не утворювати розпізнаване зображення, але комбінація деяких або всіх знаків утворює розпізнаване зображення, яке може бути елементом розпізнаваної інформації, наприклад, національним прапором країни або буквено-цифровим знаком. Формування розпізнаваного зображення з комбінації перших і третіх або других і четвертих знаків полегшує людині, що перевіряє, ідентифікувати підробки, які не виявляють бездоганного суміщення. У іншій комбінації знаки, що доповнюють один одний, містять малюнки або набори геометричних форм. Наприклад, перші і треті знаки містять перший набір тонких ліній, а другі і четверті знаки містять другий набір ліній, відповідний першому набору за рахунок накладання один на одний наборів, але при цьому деякі зони першого набору тонких ліній зміщені відносно другого набору ліній. Зміщені зони приводять до утворення зон змінної щільності, які можуть відображати інформацію ідентифікації при розгляданні у відображеному світлі або світлі, що проходить, першої зони і в світлі, що проходить, у другій непрозорій зоні. У іншому варіанті виконання, знаки виконані в більше ніж одному кольорі. Інші поліпшення можуть бути досягнуті за рахунок виконання зон, що перекриваються, перших знаків і других знаків і третіх і четвертих знаків в різних кольорах. За рахунок виконання перших і других знаків в блоках різних кольорів, додатковий колір з'являється в прозорій першій зоні, де є накладання, в результаті комбінації двох кольорів. За рахунок виконання третіх і четвертих знаків в блоках різних кольорів, додатковий колір з'являється в непрозорій другій зоні, де є накладання, в результаті комбінації двох кольорів. Звичайно, знаки друкують на документі. Будьякі знаки друкують з використанням літографії, літографії з ствердженням за допомогою ультрафіолету, глибокого Друку, високого друку, флексографії, металографського друку або трафаретного друку. Знаки можна створювати з використанням звичайних друкарських фарб, таких як кольорові фарби, чорні фарби, металеві фарби, оптично змінні фарби (такі, як ті, що включають тонко плівкові поляризаційно-інтерференційні світлофільтри або рідкокристалічні пігменти) і т. п. Можна використовувати також термохромні фарби, фотохромні фарби, магнітні фарби, фарби, що поглинають інфрачервоне світло, і флуоресцентні і фосфоресціюючі фарби. Фарби можна використовувати у вигляді райдужного друку. У переважному варіанті виконання, всі чотири знаки просто друкують в одному процесі, який забезпечує бездоганне суміщення між знаками. Однак, у другому варіанті виконання, перші і другі 7 знаки можна наносити з використанням відмінних процесів, в порівнянні з третіми і четвертими знаками, з метою оптимізації прилипання фарби/покриття до підкладки. Наприклад, по суті непрозору другу зону можна друкувати звичайними літографськими фарбами, а прозору першу зону можна друкувати стверджуваними ультрафіолетом літографськими фарбами. У цьому випадку суміщення між першою і другою зонами необхідно ретельно контролювати, для того, щоб два знаки, що доповнюють один одний, в комбінації утворювали відповідні складені зображення. Прозора перша зона захищеного документа, згідно з даним винаходом, може бути утворена за допомогою створення прозорої зони в паперовій підкладці. Переважний спосіб створення прозорої зони в паперовій підкладці описаний в WO 0039391, в якому одну сторону прозорої подовженої непроникної смуги повністю відкривають біля поверхні паперової підкладки, в яку вона частково вбудована, і частково відкривають в отворах біля іншої поверхні підкладки. Отвори, утворені в папері, можна використовувати як першу прозору зону в даному винаході. У описаному в WO 0039391 способі перші і/або другі знаки можна наносити на перші прозорі зони під час виготовлення прозорої подовженої непроникної смуги. Перші і/або другі покажчики можна переважно створювати з використанням відомих процесів металізації або деметалізації. Відомо, що можна виготовляти металізовані плівки з відсутністю металу в контрольованих і чітко заданих зонах. Таку частково металізовану плівку можна виготовляти різними способами. Один спосіб полягає у вибірному видаленні металу із зон з використанням резистивної технології травлення, такої як описана в US 4652015. Відомі інші технології для досягнення аналогічної дії: наприклад, можна наносити у вакуумі алюміній через маску, або ж алюміній можна вибірно видаляти з композитної смуги з пластмасової опори і алюмінію з використанням ексимерного лазера. У одному прикладі, як перші, так і другі знаки можна створювати з використанням металізованої у вакуумі плівки зі знятим металом, або ж, як альтернативне рішення, перші знаки можна створювати з металізованої плівки, а другі знаки можна друкувати звичайними способами перед або після включення прозорої плівки в паперову підкладку. Нижче наводиться як приклад опис банкноти, згідно з винаходом, з посиланнями на прикладені креслення, на яких зображено: Фіг.1 - схематичний поперечний розріз частини банкноти; Фіг.2а - частина захисного пристрою, надрукованого на передній стороні банкноти; Фіг.2b - частина захисного пристрою, надрукованого на задній стороні банкноти; Фіг.3а - вигляд захисного пристрою при розгляданні у відображеному світлі з передньої сторони банкноти; Фіг.3b - вигляд захисного пристрою при розгляданні у відображеному світлі з задньої сторони банкноти; і 93537 8 Фіг.3с - вигляд захисного пристрою при розгляданні в світлі, що проходить, з передньої сторони; Фіг.4-7 - інші приклади, в яких знаки можуть бути такими, що доповнюють один одний. Показана на Фіг.1 банкноти містить підкладку 1, яка може бути папером або полімером, в цьому випадку папером. Підкладка задає передню і задню сторони і має першу зону 2, утворену у вигляді прозорого вікна, оточеного по суті непрозорою другою зоною 3. Прозора зона 2 може бути утворена з використанням будь-якого з вказаних вище звичайних способів. На передній стороні прозорої зони 2 надруковані перші знаки, які створюють «зображення 1». На задній стороні прозорої зони 2 надруковані другі знаки, які створюють «зображення 2». Як показано на Фіг.1, зображення 1 і 2 утворюють видиму наскрізь ознаку, в якій елементи зображення 1 попадають всередину проміжків між елементами зображення 2 і навпаки. Треті знаки, які створюють «зображення 3», надруковані на передній стороні підкладки 1 в по суті непрозорій зоні 3, суміжній з прозорою зоною 2. Аналогічним чином, четверті знаки, які створюють «зображення 4», надруковані на задній стороні підкладки 1 в, по суті, непрозорій зоні 3, суміжній з прозорою зоною 2. Зображення 3 і зображення 4 доповнюють одне одне, як показано на Фіг.1, на якій елементи зображення 4 знаходяться в проміжках між елементами зображення 3. Додатково до цього, зображення 1 доповнює і суміщене із зображенням 3, в той час як зображення 2 доповнює і суміщене із зображенням 4. Це показано більш виразно на Фіг.2а і 2b. Потрібно зазначити, що товста кругова лінія на Фіг.2 і 3 утворює границю прозорої зони 2 і не є частиною конструкції. На Фіг.2а показані зображення 1 і 3, надруковані на передній стороні підкладки 1, і можна бачити, що ці зображення доповнюють одне одне в тому значенні, що вони проходять вздовж концентричних дуг з утворенням постійного проміжку між ними. Аналогічним чином, на Фіг.2b показані зображення 2 і зображення 4, надруковані на задній стороні банкноти 1, і можна знов бачити, що два зображення проходять вздовж концентричних дуг. На Фіг.3а показаний вигляд пристрою при розгляданні з передньої сторони у відображеному світлі. Зображення 1 і 2 комбінуються одне з одним, оскільки вони розташовані на протилежних сторонах прозорої зони 2, з утворенням першого складеного зображення 10. Додатково до цього, спостерігач може бачити зображення 3, яке надруковане в непрозорій зоні 3 на передній стороні підкладки 1. На Фіг.3а показано, що при розгляданні з передньої сторони у відображеному світлі, перше складене зображення 10 в прозорій зоні 2 видно продовжуваним в зображенні 3, що доповнює, в непрозорій зоні з утворенням другого складеного зображення. Аналогічним чином, при розгляданні задньої сторони документа у відображеному світлі (Фіг.3b), 9 перше складене зображення 10 в прозорій зоні можна бачити разом із зображенням 4, при цьому перше складене зображення 10 видно продовжуваним в зображенні 4, що доповнює, в непрозорій зоні з утворенням третього складеного зображення. Тому у відображеному світлі є дві вимоги до суміщення, по-перше, суміщення на передній і задній сторонах в прозорій першій зоні і, по-друге, суміщення складеного зображення, утвореного в прозорій зоні, із зображеннями в суміжних, по суті непрозорих зонах. Цей подвійний аспект запобігає підробці за допомогою просто виконання переднього і заднього зображень в прозорій зоні на одній і тій же стороні документа, оскільки все ще є вимога суміщення підробного складеного зображення в прозорій зоні із зображенням в непрозорій зоні на протилежній стороні документа. Нарешті, при розгляданні в світлі, що проходить, спостерігається четверте складене зображення (Фіг.3с), .яке створюється в результаті суміщення всіх зображень 1-4 на передній і задній сторонах підкладки. Зображення 3 і 4 можна бачити обидва в світлі, що проходить, оскільки непрозора зона 3 забезпечує деяке проходження світла через неї. На Фіг.4а-е показаний інший приклад зображень, що доповнюють одне одне. На Фіг.4а показані зображення 1 і 3, надруковані на передній стороні підкладки 1, і аналогічним чином, на Фіг.4b показані зображення 2 і 4, надруковані на задній стороні підкладки 1. На Фіг.4с показаний вигляд пристрою при розгляданні з передньої сторони у відображеному світлі. Зображення 1 і 2 комбінуються разом, оскільки вони знаходяться на протилежних сторонах прозорої зони 2, з утворенням першого складеного зображення 20. Додатково до цього, спостерігач може бачити зображення 3, яке надруковане на передній стороні підкладки 1. На Фіг.4с показано, що при розгляданні із задньої сторони у відображеному світлі, перше складене зображення 20 в прозорій зоні 2 і зображення 3 утворюють послідовність буквено-цифрових знаків DLR, утворених лініями їх периметра, які проходять по першій і другій зонах з утворенням другого складеного зображення 21. Аналогічним чином, при розгляданні задньої сторони документа у відображеному світлі (Фіг.4d), перше складене зображення 20 в прозорій зоні 2 можна бачити разом із зображенням 4 з утворенням третього складеного зображення 22, яке утворює буквено-цифрові знаки DLR, що проходять по першій і другій зонах. Нарешті, при розгляданні в світлі, що проходить, спостерігається четверте складене зображення 23, яке створюється в результаті суміщення всіх зображень 1-4 на передній і задній сторонах підкладки. У цьому прикладі, кольорові сектори зображень 3 і 4 комбінуються із заповненням букв D і R, так що всі букви DLR заповнені відповідними малюнками. На Фіг.4е показане складене зображення 23 при розгляданні з передньої сторони підкладки. На Фіг.5а-е показані аналогічні послідовності зображень, що доповнюють зображення, показані 93537 10 на Фіг.4а-е, однак, в цьому випадку, кромка прозорої зони виконана з проходженням через буквеноцифрові знаки D і R. В цьому прикладі, зображення 1 містить верхню половину контуру букви L і нижню половину часткового заповнення, і частину контуру і заповнення букв D і R. Зображення З містить іншу частину контуру букв D і R і іншу частину заповнення букв D і R. Зображення 2 містить нижню половину контуру букви L і верхню половину часткового заповнення, і частину контуру і заповнення букв D і R. Зображення 4 містить іншу частину контуру букв D і R і іншу частину заповнення букв D і R. Те, що букви D і R продовжуються через границю між зображеннями 1 і 3 і зображеннями 2 і 4, підвищує вимоги до суміщення друку в першій прозорій зоні і другій непрозорій зоні, оскільки будь-яка неправильність суміщення, що виявляється в неповному формуванні букв D і R, легко розпізнається звичайною публікою. Іншою перевагою конструкції, показаної на Фіг.5, є те, що положення прозорої зони відносно друку може бути не фіксованим і тому забезпечує певну міру свободи в суміщенні надрукованих зображень відносно положення прозорої зони. Це особливо важливе, якщо прозора зона створюється під час виготовлення паперової підкладки, а потім одночасно наноситьсяпослідовність зображень 1-4 на прозору і непрозору зони з використанням двосторонньої офсетної літографської друкарської машини. У цьому випадку виявляється природна тенденція до зміщення положення прозорої зони, і додатково до цього, відсутня чітко задана границя між непрозорою зоною і прозорою зоною за рахунок нерегулярної природи відкладання паперових волокон під час виготовлення паперу. У іншому варіанті виконання, знаки, згідно з даним винаходом, пов'язані з іншими знаками на будь-якій стороні підкладки всередині або поблизу прозорої або непрозорої зон. Це збільшує складність підробки виробу, який несе захисний пристрій, оскільки необхідно зв'язувати пристрій з іншими знаками. Можуть бути передбачені інші знаки з використанням звичайних фарб, таких як кольорові фарби, білі фарби, чорні фарби, металеві фарби, оптично змінні фарби (такі як фарби, що включають тонкоплівкові поляризаційноінтерференційні світлофільтри або рідкокристалічні пігменти) і т. п. Можна також застосовувати термохромні фарби, фотохромні фарби, магнітні фарби, фарби, що поглинають інфрачервоне світло, і флуоресцентні і фосфоресціюючі фарби. Як альтернативне рішення, інші знаки можна створювати за допомогою металізованих/деметалізованих малюнків, голографічних малюнків, рідкокристалічних плівок або захисного тиснення прозорих плівок. Наприклад, застосовно до Фіг.5, надруковану букву L, утворену за допомогою суміщення спереду і ззаду частин зображення 1 і 2 в прозорій зоні, можна замінити буквою L, утвореною з голографічної решітки на передній стороні прозорої зони. На Фіг. 6а-е показаний інший приклад зображень, що доповнюють одне одне. На Фіг.6а показано, що зображення 1 на передній стороні підкладки в прозорій зоні є повторюваним графічним 11 зображенням, яке продовжується по суті з бездоганним суміщенням в зображенні 3. Зображення 2 на задній стороні підкладки в прозорій зоні також є повторюваним графічним зображенням, яке продовжується по суті з бездоганним суміщенням в зображенні 4 (Фіг.6b). Суміщення зображень 1 і 2 на передній і задній сторонах утворює в прозорій зоні складене зображення 40, показане на Фіг.6с6е. За рахунок виконання частин зображень 1 і 2 різного кольору, з'являється додатковий результуючий колір в світлі, що проходить, або відображеному світлі там, де є накладення, в результаті комбінації двох кольорів. Наприклад, жовті зірки в зображенні 1 точно накладаються на червоні зірки в зображенні 2 з утворенням оранжевих зірок в першій прозорій зоні. При розгляданні пристрою з передньої сторони підкладки у відображеному світлі, складене зображення 40 комбінується із зображенням 3 з утворенням іншого складеного зображення 41 (Фіг.6с). Аналогічним чином, при розгляданні пристрою із задньої сторони підкладки у відображеному світлі, складене зображення 40 комбінується із зображенням 4 з утворенням іншого складеного зображення 42 (Фіг.6d). Нарешті, при розгляданні в світлі, що проходить, комбінації зображень 3 і 4 в суміщенні з комбінацією зображень 1 і 2 утворюється інше складене зображення 43, показане на Фіг.6е, видиме при розгляданні передньої сторони документа. За рахунок виконання частин зображень 3 і 4 різного кольору, з'являється додатковий результуючий колір при розгляданні накладених одну на одну зон зображень 3 і 4 в світлі, що проходить. Захист підвищується, оскільки при розгляданні в світлі, що проходить, зображення 3 і 4 не тільки взаємодіють в зонах, що накладаються одна на одну, з утворенням складеного зображення, але додатково до цього утворюють це зображення в третьому кольорі, відмінному від кольорів першого і другого 93537 12 зображення, відповідно. Результуючі кольори, створювані комбінаціями зображень 1 і 2 і зображеннями 3 і 4, можуть бути різними, але можуть бути і однаковими. На Фіг.7а-е показаний інший приклад зображень, що доповнюють одне одне. Зображення 1 і зображення 3 на передній стороні підкладки містять перший набір тонких ліній, а зображення 2 і зображення 4 на задній стороні підкладки містять другий набір тонких ліній. Набір ліній на передній стороні підкладки є регулярним, за винятком положення А (зображення 1) і положення В (зображення 3), де товщина ліній збільшена вище нормального положення ліній (Фіг.7а). Набір ліній на задній стороні підкладки є регулярним, за винятком положення С (зображення 2) і положення D (зображення 4), де товщина ліній збільшена нижче нормального положення ліній (Фіг.7b). Два набори тонких ліній суміщені так, що положення А і С і положення В і D накладаються одне на одне. Те, що лінії зміщені в положеннях, де товщина змінена, приводить до утворення зон різної щільності, які, якщо суміщення правильне, відображають інформацію ідентифікації у вигляді символу $ при розгляданні з передньої сторони підкладки у відображеному світлі або світлі, що проходить, в прозорій першій зоні (складене зображення на Фіг.7с), і в світлі, що проходить, в непрозорій другій зоні (складене зображення 51 на Фіг.7е). При розгляданні в світлі, що проходить, обидва складених зображення 50 і 51 є видимими з утворенням іншого складеного зображення 52 (Фіг.7е). Приклади, показані на Фіг.7, вимагають точного керування суміщенням між зображеннями 1 і 2 і між зображеннями 3 і 4 в непрозорій і прозорій зонах. Підробка, що має погане суміщення в будь-якому з цих двох відношень, легко ідентифікується широкою публікою при розгляданні у відображеному світлі або світлі, що проходить. 13 93537 14 15 93537 16 17 93537 18 19 Комп’ютерна верстка А. Крижанівський 93537 Підписне 20 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
