Захищений документ, спосіб виготовлення захищеного документа та застосування захисного елемента

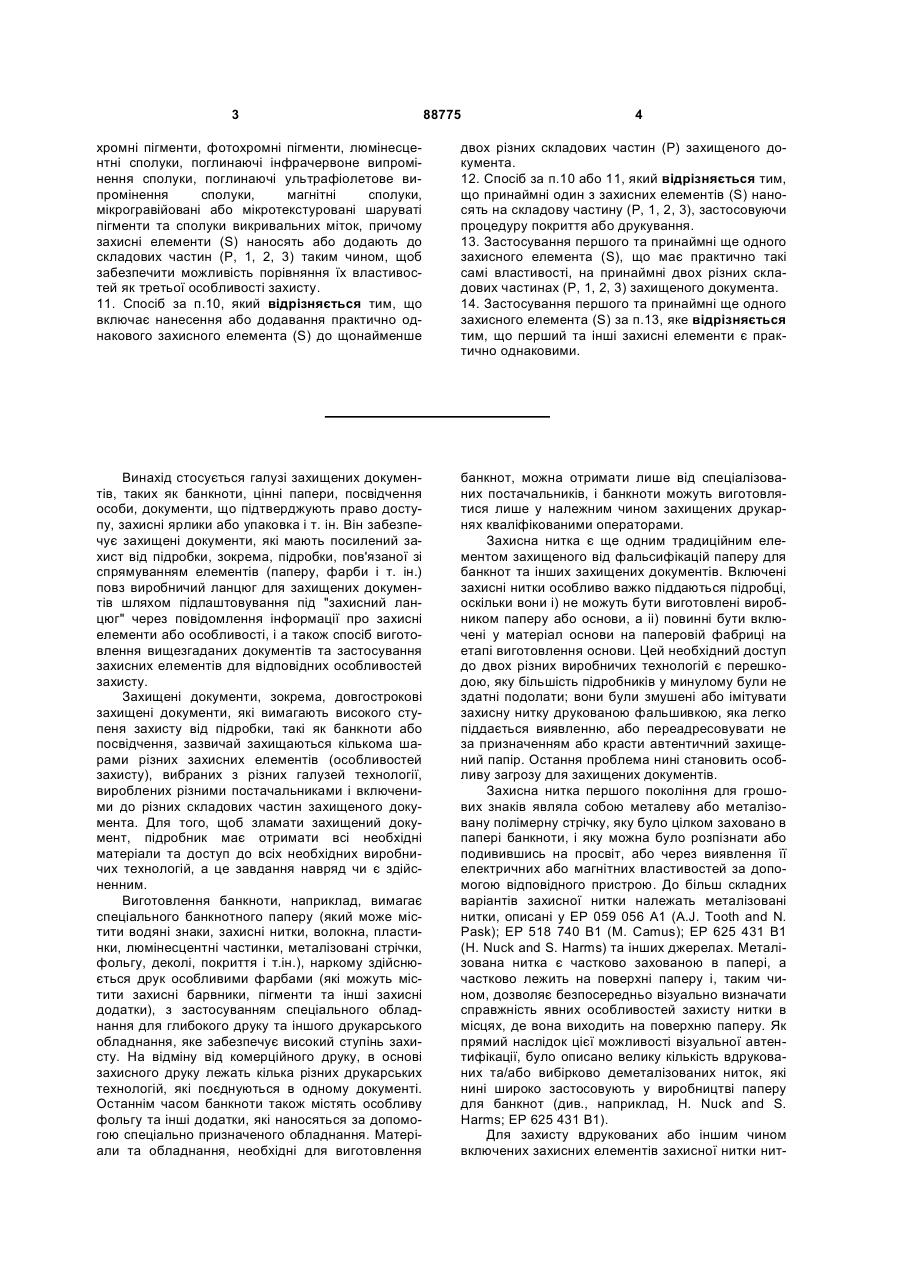

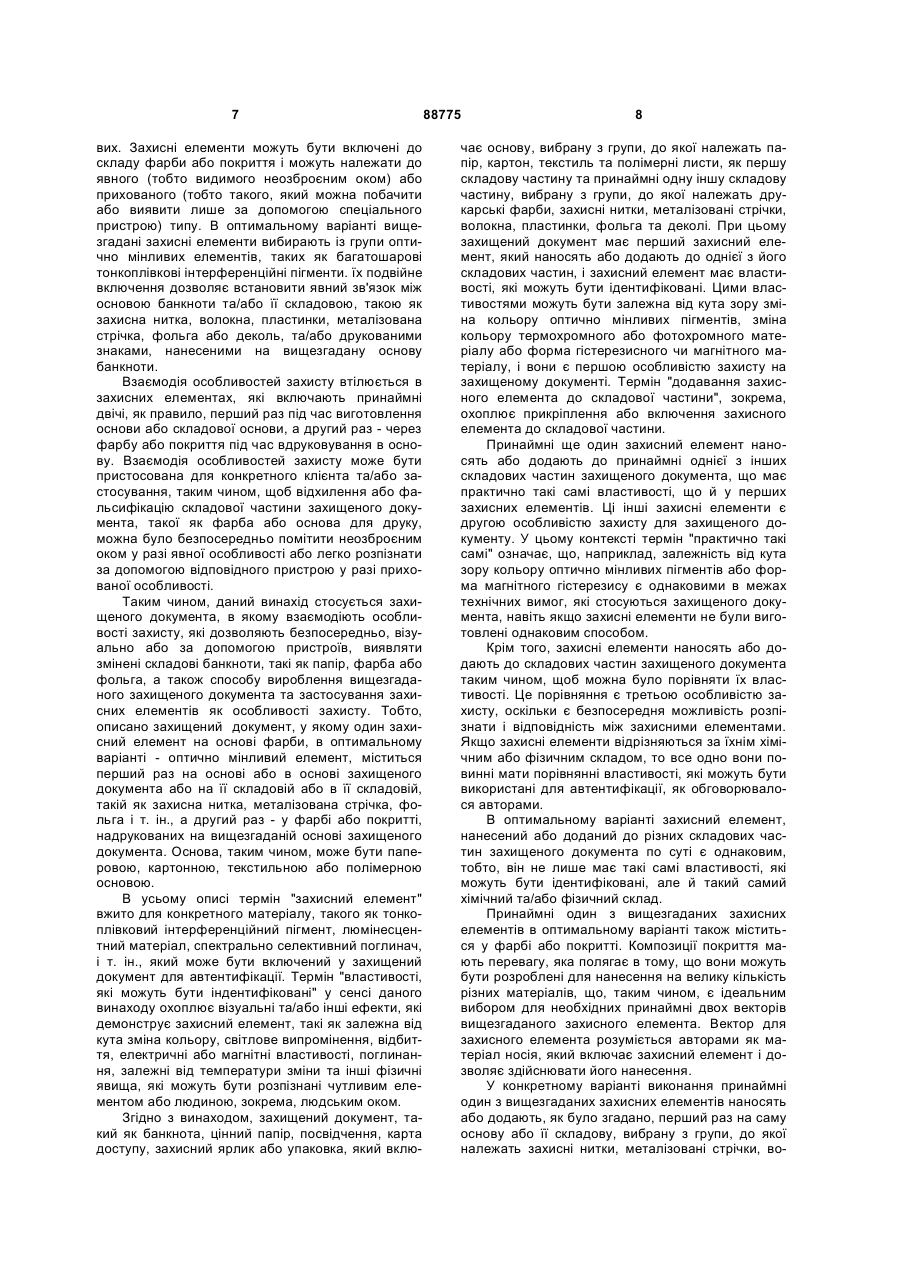

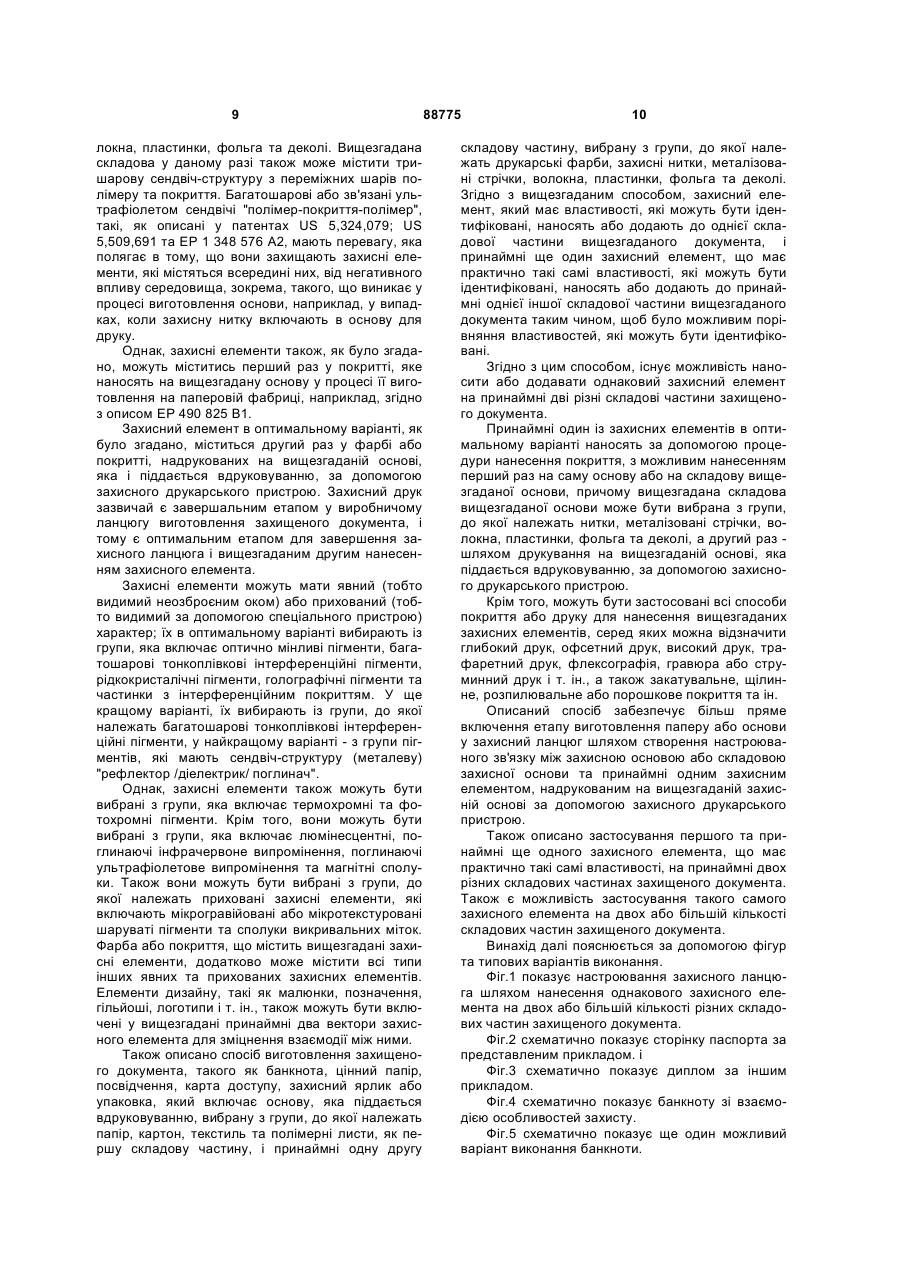

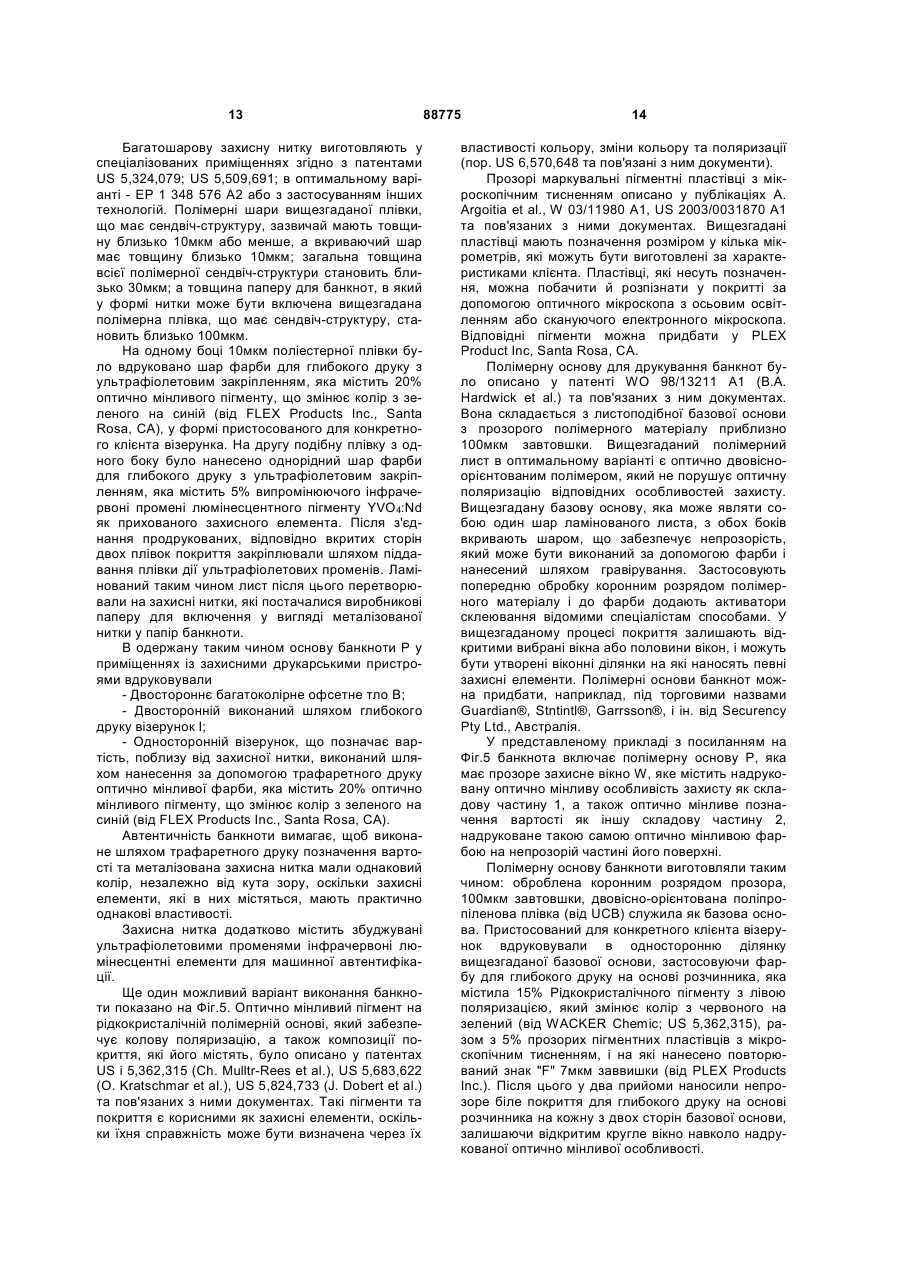

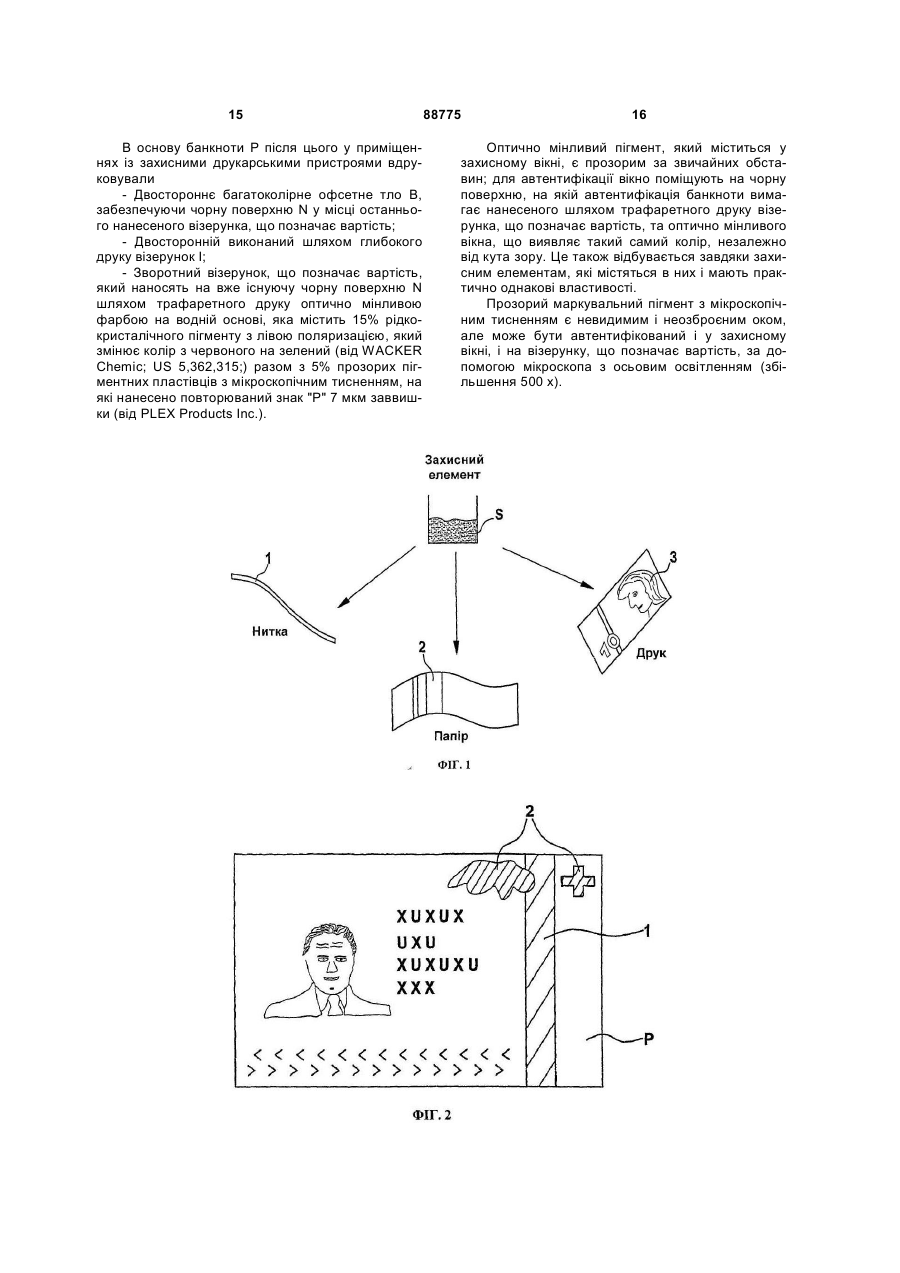

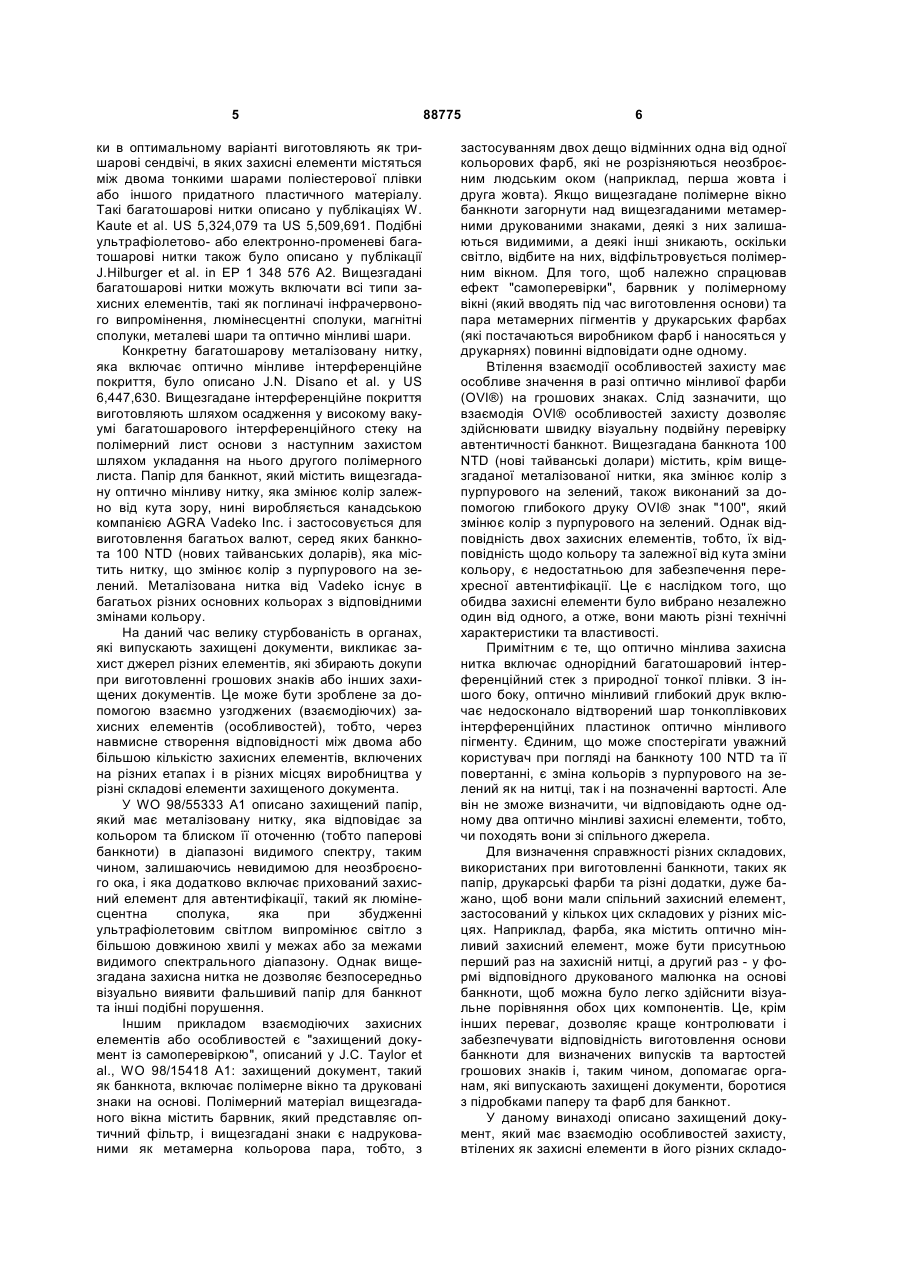

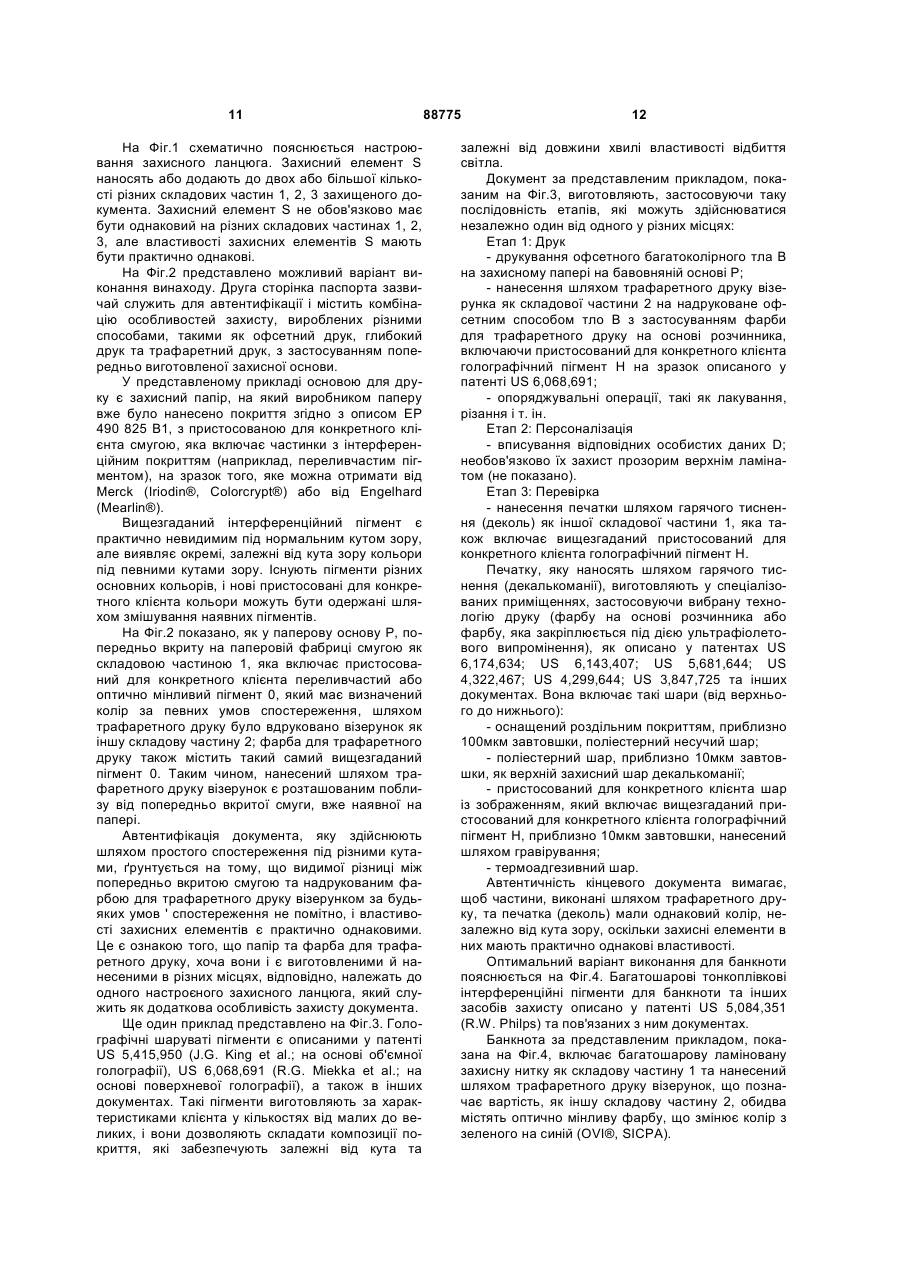

1. Захищений документ, який включає основу (Р) як першу складову частину та принаймні одну іншу складову частину (1, 2, 3) і перший захисний елемент (S), який нанесений або включений до однієї зі складових частин (Р, 1, 2, 3), при цьому перший захисний елемент (S) має властивості, які можуть бути ідентифіковані і служити першою автентифікуючою особливістю для захищеного документа, який відрізняється тим, що принаймні ще один захисний елемент (S), що має практично такі самі властивості, які можуть бути ідентифіковані, нанесений або включений до принаймні однієї з інших складових частин (Р, 1, 2, 3) як друга особливість захисту, захисні елементи (S) вибрані із групи, яка складається з оптично мінливих пігментів, багатошарових, тонкоплівкових, інтерференційних пігментів, рідкокристалічних пігментів, голографічних пігментів, частинок з інтерференційним покриттям, термохромних пігментів, фотохромних пігментів, люмінесцентних сполук/поглинаючих інфрачервоне випромінення сполук, поглинаючих ультрафіолетове випромінення сполук, магнітних сполук, мікрогравійованих або мікротекстурованих шаруватих пігментів та сполук викривальних міток, захисні елементи (S) нанесені або додані до складових частин (Р, 1, 2, 3) таким чином, що забезпечується можливість порівняння їх властивостей як третя особливість захисту. 2 (19) 1 3 88775 4 хромні пігменти, фотохромні пігменти, люмінесцентні сполуки, поглинаючі інфрачервоне випромінення сполуки, поглинаючі ультрафіолетове випромінення сполуки, магнітні сполуки, мікрогравійовані або мікротекстуровані шаруваті пігменти та сполуки викривальних міток, причому захисні елементи (S) наносять або додають до складових частин (Р, 1, 2, 3) таким чином, щоб забезпечити можливість порівняння їх властивостей як третьої особливості захисту. 11. Спосіб за п.10, який відрізняється тим, що включає нанесення або додавання практично однакового захисного елемента (S) до щонайменше двох різних складових частин (Р) захищеного документа. 12. Спосіб за п.10 або 11, який відрізняється тим, що принаймні один з захисних елементів (S) наносять на складову частину (Р, 1, 2, 3), застосовуючи процедуру покриття або друкування. 13. Застосування першого та принаймні ще одного захисного елемента (S), що має практично такі самі властивості, на принаймні двох різних складових частинах (Р, 1, 2, 3) захищеного документа. 14. Застосування першого та принаймні ще одного захисного елемента (S) за п.13, яке відрізняється тим, що перший та інші захисні елементи є практично однаковими. Винахід стосується галузі захищених документів, таких як банкноти, цінні папери, посвідчення особи, документи, що підтверджують право доступу, захисні ярлики або упаковка і т. ін. Він забезпечує захищені документи, які мають посилений захист від підробки, зокрема, підробки, пов'язаної зі спрямуванням елементів (паперу, фарби і т. ін.) повз виробничий ланцюг для захищених документів шляхом підлаштовування під "захисний ланцюг" через повідомлення інформації про захисні елементи або особливості, і а також спосіб виготовлення вищезгаданих документів та застосування захисних елементів для відповідних особливостей захисту. Захищені документи, зокрема, довгострокові захищені документи, які вимагають високого ступеня захисту від підробки, такі як банкноти або посвідчення, зазвичай захищаються кількома шарами різних захисних елементів (особливостей захисту), вибраних з різних галузей технології, вироблених різними постачальниками і включеними до різних складових частин захищеного документа. Для того, щоб зламати захищений документ, підробник має отримати всі необхідні матеріали та доступ до всіх необхідних виробничих технологій, а це завдання навряд чи є здійсненним. Виготовлення банкноти, наприклад, вимагає спеціального банкнотного паперу (який може містити водяні знаки, захисні нитки, волокна, пластинки, люмінесцентні частинки, металізовані стрічки, фольгу, деколі, покриття і т.ін.), наркому здійснюється друк особливими фарбами (які можуть містити захисні барвники, пігменти та інші захисні додатки), з застосуванням спеціального обладнання для глибокого друку та іншого друкарського обладнання, яке забезпечує високий ступінь захисту. На відміну від комерційного друку, в основі захисного друку лежать кілька різних друкарських технологій, які поєднуються в одному документі. Останнім часом банкноти також містять особливу фольгу та інші додатки, які наносяться за допомогою спеціально призначеного обладнання. Матеріали та обладнання, необхідні для виготовлення банкнот, можна отримати лише від спеціалізованих постачальників, і банкноти можуть виготовлятися лише у належним чином захищених друкарнях кваліфікованими операторами. Захисна нитка є ще одним традиційним елементом захищеного від фальсифікацій паперу для банкнот та інших захищених документів. Включені захисні нитки особливо важко піддаються підробці, оскільки вони і) не можуть бути виготовлені виробником паперу або основи, а іі) повинні бути включені у матеріал основи на паперовій фабриці на етапі виготовлення основи. Цей необхідний доступ до двох різних виробничих технологій є перешкодою, яку більшість підробників у минулому були не здатні подолати; вони були змушені або імітувати захисну нитку друкованою фальшивкою, яка легко піддається виявленню, або переадресовувати не за призначенням або красти автентичний захищений папір. Остання проблема нині становить особливу загрозу для захищених документів. Захисна нитка першого покоління для грошових знаків являла собою металеву або металізовану полімерну стрічку, яку було цілком заховано в папері банкноти, і яку можна було розпізнати або подивившись на просвіт, або через виявлення її електричних або магнітних властивостей за допомогою відповідного пристрою. До більш складних варіантів захисної нитки належать металізовані нитки, описані у ЕР 059 056 А1 (А.J. Тооth and N. Раsk); ЕР 518 740 В1 (М. Саmus); ЕР 625 431 В1 (Н. Nuck and S. Harms) та інших джерелах. Металізована нитка є частково захованою в папері, а частково лежить на поверхні паперу і, таким чином, дозволяє безпосередньо візуально визначати справжність явних особливостей захисту нитки в місцях, де вона виходить на поверхню паперу. Як прямий наслідок цієї можливості візуальної автентифікації, було описано велику кількість вдрукованих та/або вибірково деметалізованих ниток, які нині широко застосовують у виробництві паперу для банкнот (див., наприклад, Н. Nuck аnd S. Наrms; ЕР 625 431 В1). Для захисту вдрукованих або іншим чином включених захисних елементів захисної нитки нит 5 ки в оптимальному варіанті виготовляють як тришарові сендвічі, в яких захисні елементи містяться між двома тонкими шарами поліестерової плівки або іншого придатного пластичного матеріалу. Такі багатошарові нитки описано у публікаціях W. Kaute et al. US 5,324,079 та US 5,509,691. Подібні ультрафіолетово- або електронно-променеві багатошарові нитки також було описано у публікації J.Hilburger еt аl. іn ЕР 1 348 576 А2. Вищезгадані багатошарові нитки можуть включати всі типи захисних елементів, такі як поглиначі інфрачервоного випромінення, люмінесцентні сполуки, магнітні сполуки, металеві шари та оптично мінливі шари. Конкретну багатошарову металізовану нитку, яка включає оптично мінливе інтерференційне покриття, було описано J.N. Dіsаnо еt аl. у US 6,447,630. Вищезгадане інтерференційне покриття виготовляють шляхом осадження у високому вакуумі багатошарового інтерференційного стеку на полімерний лист основи з наступним захистом шляхом укладання на нього другого полімерного листа. Папір для банкнот, який містить вищезгадану оптично мінливу нитку, яка змінює колір залежно від кута зору, нині виробляється канадською компанією АGRA Vаdеkо Іnс. і застосовується для виготовлення багатьох валют, серед яких банкнота 100 NTD (нових тайванських доларів), яка містить нитку, що змінює колір з пурпурового на зелений. Металізована нитка від Vаdеkо існує в багатьох різних основних кольорах з відповідними змінами кольору. На даний час велику стурбованість в органах, які випускають захищені документи, викликає захист джерел різних елементів, які збирають докупи при виготовленні грошових знаків або інших захищених документів. Це може бути зроблене за допомогою взаємно узгоджених (взаємодіючих) захисних елементів (особливостей), тобто, через навмисне створення відповідності між двома або більшою кількістю захисних елементів, включених на різних етапах і в різних місцях виробництва у різні складові елементи захищеного документа. У WO 98/55333 А1 описано захищений папір, який має металізовану нитку, яка відповідає за кольором та блиском її оточенню (тобто паперові банкноти) в діапазоні видимого спектру, таким чином, залишаючись невидимою для неозброєного ока, і яка додатково включає прихований захисний елемент для автентифікації, такий як люмінесцентна сполука, яка при збудженні ультрафіолетовим світлом випромінює світло з більшою довжиною хвилі у межах або за межами видимого спектрального діапазону. Однак вищезгадана захисна нитка не дозволяє безпосередньо візуально виявити фальшивий папір для банкнот та інші подібні порушення. Іншим прикладом взаємодіючих захисних елементів або особливостей є "захищений документ із самоперевіркою", описаний у J.C. Таylor еt аl., WO 98/15418 А1: захищений документ, такий як банкнота, включає полімерне вікно та друковані знаки на основі. Полімерний матеріал вищезгаданого вікна містить барвник, який представляє оптичний фільтр, і вищезгадані знаки є надрукованими як метамерна кольорова пара, тобто, з 88775 6 застосуванням двох дещо відмінних одна від одної кольорових фарб, які не розрізняються неозброєним людським оком (наприклад, перша жовта і друга жовта). Якщо вищезгадане полімерне вікно банкноти загорнути над вищезгаданими метамерними друкованими знаками, деякі з них залишаються видимими, а деякі інші зникають, оскільки світло, відбите на них, відфільтровується полімерним вікном. Для того, щоб належно спрацював ефект "самоперевірки", барвник у полімерному вікні (який вводять під час виготовлення основи) та пара метамерних пігментів у друкарських фарбах (які постачаються виробником фарб і наносяться у друкарнях) повинні відповідати одне одному. Втілення взаємодії особливостей захисту має особливе значення в разі оптично мінливої фарби (ОVI®) на грошових знаках. Слід зазначити, що взаємодія ОVІ® особливостей захисту дозволяє здійснювати швидку візуальну подвійну перевірку автентичності банкнот. Вищезгадана банкнота 100 NТD (нові тайванські долари) містить, крім вищезгаданої металізованої нитки, яка змінює колір з пурпурового на зелений, також виконаний за допомогою глибокого друку ОVІ® знак "100", який змінює колір з пурпурового на зелений. Однак відповідність двох захисних елементів, тобто, їх відповідність щодо кольору та залежної від кута зміни кольору, є недостатньою для забезпечення перехресної автентифікації. Це є наслідком того, що обидва захисні елементи було вибрано незалежно один від одного, а отже, вони мають різні технічні характеристики та властивості. Примітним є те, що оптично мінлива захисна нитка включає однорідний багатошаровий інтерференційний стек з природної тонкої плівки. З іншого боку, оптично мінливий глибокий друк включає недосконало відтворений шар тонкоплівкових інтерференційних пластинок оптично мінливого пігменту. Єдиним, що може спостерігати уважний користувач при погляді на банкноту 100 NTD та її повертанні, є зміна кольорів з пурпурового на зелений як на нитці, так і на позначенні вартості. Але він не зможе визначити, чи відповідають одне одному два оптично мінливі захисні елементи, тобто, чи походять вони зі спільного джерела. Для визначення справжності різних складових, використаних при виготовленні банкноти, таких як папір, друкарські фарби та різні додатки, дуже бажано, щоб вони мали спільний захисний елемент, застосований у кількох цих складових у різних місцях. Наприклад, фарба, яка містить оптично мінливий захисний елемент, може бути присутньою перший раз на захисній нитці, а другий раз - у формі відповідного друкованого малюнка на основі банкноти, щоб можна було легко здійснити візуальне порівняння обох цих компонентів. Це, крім інших переваг, дозволяє краще контролювати і забезпечувати відповідність виготовлення основи банкноти для визначених випусків та вартостей грошових знаків і, таким чином, допомагає органам, які випускають захищені документи, боротися з підробками паперу та фарб для банкнот. У даному винаході описано захищений документ, який має взаємодію особливостей захисту, втілених як захисні елементи в його різних складо 7 вих. Захисні елементи можуть бути включені до складу фарби або покриття і можуть належати до явного (тобто видимого неозброєним оком) або прихованого (тобто такого, який можна побачити або виявити лише за допомогою спеціального пристрою) типу. В оптимальному варіанті вищезгадані захисні елементи вибирають із групи оптично мінливих елементів, таких як багатошарові тонкоплівкові інтерференційні пігменти. їх подвійне включення дозволяє встановити явний зв'язок між основою банкноти та/або її складовою, такою як захисна нитка, волокна, пластинки, металізована стрічка, фольга або деколь, та/або друкованими знаками, нанесеними на вищезгадану основу банкноти. Взаємодія особливостей захисту втілюється в захисних елементах, які включають принаймні двічі, як правило, перший раз під час виготовлення основи або складової основи, а другий раз - через фарбу або покриття під час вдруковування в основу. Взаємодія особливостей захисту може бути пристосована для конкретного клієнта та/або застосування, таким чином, щоб відхилення або фальсифікацію складової частини захищеного документа, такої як фарба або основа для друку, можна було безпосередньо помітити неозброєним оком у разі явної особливості або легко розпізнати за допомогою відповідного пристрою у разі прихованої особливості. Таким чином, даний винахід стосується захищеного документа, в якому взаємодіють особливості захисту, які дозволяють безпосередньо, візуально або за допомогою пристроїв, виявляти змінені складові банкноти, такі як папір, фарба або фольга, а також способу вироблення вищезгаданого захищеного документа та застосування захисних елементів як особливості захисту. Тобто, описано захищений документ, у якому один захисний елемент на основі фарби, в оптимальному варіанті - оптично мінливий елемент, міститься перший раз на основі або в основі захищеного документа або на її складовій або в її складовій, такій як захисна нитка, металізована стрічка, фольга і т. ін., а другий раз - у фарбі або покритті, надрукованих на вищезгаданій основі захищеного документа. Oснова, таким чином, може бути паперовою, картонною, текстильною або полімерною основою. В усьому описі термін "захисний елемент" вжито для конкретного матеріалу, такого як тонкоплівковий інтерференційний пігмент, люмінесцентний матеріал, спектрально селективний поглинач, і т. ін., який може бути включений у захищений документ для автентифікації. Термін "властивості, які можуть бути індентифіковані" у сенсі даного винаходу охоплює візуальні та/або інші ефекти, які демонструє захисний елемент, такі як залежна від кута зміна кольору, світлове випромінення, відбиття, електричні або магнітні властивості, поглинання, залежні від температури зміни та інші фізичні явища, які можуть бути розпізнані чутливим елементом або людиною, зокрема, людським оком. Згідно з винаходом, захищений документ, такий як банкнота, цінний папір, посвідчення, карта доступу, захисний ярлик або упаковка, який вклю 88775 8 чає основу, вибрану з групи, до якої належать папір, картон, текстиль та полімерні листи, як першу складову частину та принаймні одну іншу складову частину, вибрану з групи, до якої належать друкарські фарби, захисні нитки, металізовані стрічки, волокна, пластинки, фольга та деколі. При цьому захищений документ має перший захисний елемент, який наносять або додають до однієї з його складових частин, і захисний елемент має властивості, які можуть бути ідентифіковані. Цими властивостями можуть бути залежна від кута зору зміна кольору оптично мінливих пігментів, зміна кольору термохромного або фотохромного матеріалу або форма гістерезисного чи магнітного матеріалу, і вони є першою особливістю захисту на захищеному документі. Термін "додавання захисного елемента до складової частини", зокрема, охоплює прикріплення або включення захисного елемента до складової частини. Принаймні ще один захисний елемент наносять або додають до принаймні однієї з інших складових частин захищеного документа, що має практично такі самі властивості, що й у перших захисних елементів. Ці інші захисні елементи є другою особливістю захисту для захищеного документу. У цьому контексті термін "практично такі самі" означає, що, наприклад, залежність від кута зору кольору оптично мінливих пігментів або форма магнітного гістерезису є однаковими в межах технічних вимог, які стосуються захищеного документа, навіть якщо захисні елементи не були виготовлені однаковим способом. Крім того, захисні елементи наносять або додають до складових частин захищеного документа таким чином, щоб можна було порівняти їх властивості. Це порівняння є третьою особливістю захисту, оскільки є безпосередня можливість розпізнати і відповідність між захисними елементами. Якщо захисні елементи відрізняються за їхнім хімічним або фізичним складом, то все одно вони повинні мати порівнянні властивості, які можуть бути використані для автентифікації, як обговорювалося авторами. В оптимальному варіанті захисний елемент, нанесений або доданий до різних складових частин захищеного документа по суті є однаковим, тобто, він не лише має такі самі властивості, які можуть бути ідентифіковані, але й такий самий хімічний та/або фізичний склад. Принаймні один з вищезгаданих захисних елементів в оптимальному варіанті також міститься у фарбі або покритті. Композиції покриття мають перевагу, яка полягає в тому, що вони можуть бути розроблені для нанесення на велику кількість різних матеріалів, що, таким чином, є ідеальним вибором для необхідних принаймні двох векторів вищезгаданого захисного елемента. Вектор для захисного елемента розуміється авторами як матеріал носія, який включає захисний елемент і дозволяє здійснювати його нанесення. У конкретному варіанті виконання принаймні один з вищезгаданих захисних елементів наносять або додають, як було згадано, перший раз на саму основу або її складову, вибрану з групи, до якої належать захисні нитки, металізовані стрічки, во 9 локна, пластинки, фольга та деколі. Вищезгадана складова у даному разі також може містити тришарову сендвіч-структуру з переміжних шарів полімеру та покриття. Багатошарові або зв'язані ультрафіолетом сендвічі "полімер-покриття-полімер", такі, як описані у патентах US 5,324,079; US 5,509,691 та ЕР 1 348 576 А2, мають перевагу, яка полягає в тому, що вони захищають захисні елементи, які містяться всередині них, від негативного впливу середовища, зокрема, такого, що виникає у процесі виготовлення основи, наприклад, у випадках, коли захисну нитку включають в основу для друку. Однак, захисні елементи також, як було згадано, можуть міститись перший раз у покритті, яке наносять на вищезгадану основу у процесі її виготовлення на паперовій фабриці, наприклад, згідно з описом ЕР 490 825 В1. Захисний елемент в оптимальному варіанті, як було згадано, міститься другий раз у фарбі або покритті, надрукованих на вищезгаданій основі, яка і піддається вдруковуванню, за допомогою захисного друкарського пристрою. Захисний друк зазвичай є завершальним етапом у виробничому ланцюгу виготовлення захищеного документа, і тому є оптимальним етапом для завершення захисного ланцюга і вищезгаданим другим нанесенням захисного елемента. Захисні елементи можуть мати явний (тобто видимий неозброєним оком) або прихований (тобто видимий за допомогою спеціального пристрою) характер; їх в оптимальному варіанті вибирають із групи, яка включає оптично мінливі пігменти, багатошарові тонкоплівкові інтерференційні пігменти, рідкокристалічні пігменти, голографічні пігменти та частинки з інтерференційним покриттям. У ще кращому варіанті, їх вибирають із групи, до якої належать багатошарові тонкоплівкові інтерференційні пігменти, у найкращому варіанті - з групи пігментів, які мають сендвіч-структуру (металеву) "рефлектор /діелектрик/ поглинач". Однак, захисні елементи також можуть бути вибрані з групи, яка включає термохромні та фотохромні пігменти. Крім того, вони можуть бути вибрані з групи, яка включає люмінесцентні, поглинаючі інфрачервоне випромінення, поглинаючі ультрафіолетове випромінення та магнітні сполуки. Також вони можуть бути вибрані з групи, до якої належать приховані захисні елементи, які включають мікрогравійовані або мікротекстуровані шаруваті пігменти та сполуки викривальних міток. Фарба або покриття, що містить вищезгадані захисні елементи, додатково може містити всі типи інших явних та прихованих захисних елементів. Елементи дизайну, такі як малюнки, позначення, гільйоші, логотипи і т. ін., також можуть бути включені у вищезгадані принаймні два вектори захисного елемента для зміцнення взаємодії між ними. Також описано спосіб виготовлення захищеного документа, такого як банкнота, цінний папір, посвідчення, карта доступу, захисний ярлик або упаковка, який включає основу, яка піддається вдруковуванню, вибрану з групи, до якої належать папір, картон, текстиль та полімерні листи, як першу складову частину, і принаймні одну другу 88775 10 складову частину, вибрану з групи, до якої належать друкарські фарби, захисні нитки, металізовані стрічки, волокна, пластинки, фольга та деколі. Згідно з вищезгаданим способом, захисний елемент, який має властивості, які можуть бути ідентифіковані, наносять або додають до однієї складової частини вищезгаданого документа, і принаймні ще один захисний елемент, що має практично такі самі властивості, які можуть бути ідентифіковані, наносять або додають до принаймні однієї іншої складової частини вищезгаданого документа таким чином, щоб було можливим порівняння властивостей, які можуть бути ідентифіковані. Згідно з цим способом, існує можливість наносити або додавати однаковий захисний елемент на принаймні дві різні складові частини захищеного документа. Принаймні один із захисних елементів в оптимальному варіанті наносять за допомогою процедури нанесення покриття, з можливим нанесенням перший раз на саму основу або на складову вищезгаданої основи, причому вищезгадана складова вищезгаданої основи може бути вибрана з групи, до якої належать нитки, металізовані стрічки, волокна, пластинки, фольга та деколі, а другий раз шляхом друкування на вищезгаданій основі, яка піддається вдруковуванню, за допомогою захисного друкарського пристрою. Крім того, можуть бути застосовані всі способи покриття або друку для нанесення вищезгаданих захисних елементів, серед яких можна відзначити глибокий друк, офсетний друк, високий друк, трафаретний друк, флексографія, гравюра або струминний друк і т. ін., а також закатувальне, щілинне, розпилювальне або порошкове покриття та ін. Описаний спосіб забезпечує більш пряме включення етапу виготовлення паперу або основи у захисний ланцюг шляхом створення настроюваного зв'язку між захисною основою або складовою захисної основи та принаймні одним захисним елементом, надрукованим на вищезгаданій захисній основі за допомогою захисного друкарського пристрою. Також описано застосування першого та принаймні ще одного захисного елемента, що має практично такі самі властивості, на принаймні двох різних складових частинах захищеного документа. Також є можливість застосування такого самого захисного елемента на двох або більшій кількості складових частин захищеного документа. Винахід далі пояснюється за допомогою фігур та типових варіантів виконання. Фіг.1 показує настроювання захисного ланцюга шляхом нанесення однакового захисного елемента на двох або більшій кількості різних складових частин захищеного документа. Фіг.2 схематично показує сторінку паспорта за представленим прикладом. і Фіг.3 схематично показує диплом за іншим прикладом. Фіг.4 схематично показує банкноту зі взаємодією особливостей захисту. Фіг.5 схематично показує ще один можливий варіант виконання банкноти. 11 На Фіг.1 схематично пояснюється настроювання захисного ланцюга. Захисний елемент S наносять або додають до двох або більшої кількості різних складових частин 1, 2, 3 захищеного документа. Захисний елемент S не обов'язково має бути однаковий на різних складових частинах 1, 2, 3, але властивості захисних елементів S мають бути практично однакові. На Фіг.2 представлено можливий варіант виконання винаходу. Друга сторінка паспорта зазвичай служить для автентифікації і містить комбінацію особливостей захисту, вироблених різними способами, такими як офсетний друк, глибокий друк та трафаретний друк, з застосуванням попередньо виготовленої захисної основи. У представленому прикладі основою для друку є захисний папір, на який виробником паперу вже було нанесено покриття згідно з описом ЕР 490 825 В1, з пристосованою для конкретного клієнта смугою, яка включає частинки з інтерференційним покриттям (наприклад, переливчастим пігментом), на зразок того, яке можна отримати від Меrсk (Іrіоdin®, Соlоrсrурt®) або від Engelhard (Меаrlin®). Вищезгаданий інтерференційний пігмент є практично невидимим під нормальним кутом зору, але виявляє окремі, залежні від кута зору кольори під певними кутами зору. Існують пігменти різних основних кольорів, і нові пристосовані для конкретного клієнта кольори можуть бути одержані шляхом змішування наявних пігментів. На Фіг.2 показано, як у паперову основу Р, попередньо вкриту на паперовій фабриці смугою як складовою частиною 1, яка включає пристосований для конкретного клієнта переливчастий або оптично мінливий пігмент 0, який має визначений колір за певних умов спостереження, шляхом трафаретного друку було вдруковано візерунок як іншу складову частину 2; фарба для трафаретного друку також містить такий самий вищезгаданий пігмент 0. Таким чином, нанесений шляхом трафаретного друку візерунок є розташованим поблизу від попередньо вкритої смуги, вже наявної на папері. Автентифікація документа, яку здійснюють шляхом простого спостереження під різними кутами, ґрунтується на тому, що видимої різниці між попередньо вкритою смугою та надрукованим фарбою для трафаретного друку візерунком за будьяких умов ' спостереження не помітно, і властивості захисних елементів є практично однаковими. Це є ознакою того, що папір та фарба для трафаретного друку, хоча вони і є виготовленими й нанесеними в різних місцях, відповідно, належать до одного настроєного захисного ланцюга, який служить як додаткова особливість захисту документа. Ще один приклад представлено на Фіг.3. Голографічні шаруваті пігменти є описаними у патенті US 5,415,950 (J.G. King еt аl.; на основі об'ємної голографії), US 6,068,691 (R.G. Міеkkа еt аl.; на основі поверхневої голографії), а також в інших документах. Такі пігменти виготовляють за характеристиками клієнта у кількостях від малих до великих, і вони дозволяють складати композиції покриття, які забезпечують залежні від кута та 88775 12 залежні від довжини хвилі властивості відбиття світла. Документ за представленим прикладом, показаним на Фіг.3, виготовляють, застосовуючи таку послідовність етапів, які можуть здійснюватися незалежно один від одного у різних місцях: Етап 1: Друк - друкування офсетного багатоколірного тла В на захисному папері на бавовняній основі Р; - нанесення шляхом трафаретного друку візерунка як складової частини 2 на надруковане офсетним способом тло В з застосуванням фарби для трафаретного друку на основі розчинника, включаючи пристосований для конкретного клієнта голографічний пігмент Н на зразок описаного у патенті US 6,068,691; - опоряджувальні операції, такі як лакування, різання і т. ін. Етап 2: Персоналізація - вписування відповідних особистих даних D; необов'язково їх захист прозорим верхнім ламінатом (не показано). Етап 3: Перевірка - нанесення печатки шляхом гарячого тиснення (деколь) як іншої складової частини 1, яка також включає вищезгаданий пристосований для конкретного клієнта голографічний пігмент Н. Печатку, яку наносять шляхом гарячого тиснення (декалькоманії), виготовляють у спеціалізованих приміщеннях, застосовуючи вибрану технологію друку (фарбу на основі розчинника або фарбу, яка закріплюється під дією ультрафіолетового випромінення), як описано у патентах US 6,174,634; US 6,143,407; US 5,681,644; US 4,322,467; US 4,299,644; US 3,847,725 та інших документах. Вона включає такі шари (від верхнього до нижнього): - оснащений роздільним покриттям, приблизно 100мкм завтовшки, поліестерний несучий шар; - поліестерний шар, приблизно 10мкм завтовшки, як верхній захисний шар декалькоманії; - пристосований для конкретного клієнта шар із зображенням, який включає вищезгаданий пристосований для конкретного клієнта голографічний пігмент Н, приблизно 10мкм завтовшки, нанесений шляхом гравірування; - термоадгезивний шар. Автентичність кінцевого документа вимагає, щоб частини, виконані шляхом трафаретного друку, та печатка (деколь) мали однаковий колір, незалежно від кута зору, оскільки захисні елементи в них мають практично однакові властивості. Оптимальний варіант виконання для банкноти пояснюється на Фіг.4. Багатошарові тонкоплівкові інтерференційні пігменти для банкноти та інших засобів захисту описано у патенті US 5,084,351 (R.W. Рhilps) та пов'язаних з ним документах. Банкнота за представленим прикладом, показана на Фіг.4, включає багатошарову ламіновану захисну нитку як складову частину 1 та нанесений шляхом трафаретного друку візерунок, що позначає вартість, як іншу складову частину 2, обидва містять оптично мінливу фарбу, що змінює колір з зеленого на синій (ОVІ®, SІСРА). 13 Багатошарову захисну нитку виготовляють у спеціалізованих приміщеннях згідно з патентами US 5,324,079; US 5,509,691; в оптимальному варіанті - ЕР 1 348 576 А2 або з застосуванням інших технологій. Полімерні шари вищезгаданої плівки, що має сендвіч-структуру, зазвичай мають товщину близько 10мкм або менше, а вкриваючий шар має товщину близько 10мкм; загальна товщина всієї полімерної сендвіч-структури становить близько 30мкм; а товщина паперу для банкнот, в який у формі нитки може бути включена вищезгадана полімерна плівка, що має сендвіч-структуру, становить близько 100мкм. На одному боці 10мкм поліестерної плівки було вдруковано шар фарби для глибокого друку з ультрафіолетовим закріпленням, яка містить 20% оптично мінливого пігменту, що змінює колір з зеленого на синій (від FLЕХ Рroducts Іnс., Santa Rоsа, СА), у формі пристосованого для конкретного клієнта візерунка. На другу подібну плівку з одного боку було нанесено однорідний шар фарби для глибокого друку з ультрафіолетовим закріпленням, яка містить 5% випромінюючого інфрачервоні промені люмінесцентного пігменту YVО4:Nd як прихованого захисного елемента. Після з'єднання продрукованих, відповідно вкритих сторін двох плівок покриття закріплювали шляхом піддавання плівки дії ультрафіолетових променів. Ламінований таким чином лист після цього перетворювали на захисні нитки, які постачалися виробникові паперу для включення у вигляді металізованої нитки у папір банкноти. В одержану таким чином основу банкноти Р у приміщеннях із захисними друкарськими пристроями вдруковували - Двостороннє багатоколірне офсетне тло В; - Двосторонній виконаний шляхом глибокого друку візерунок І; - Односторонній візерунок, що позначає вартість, поблизу від захисної нитки, виконаний шляхом нанесення за допомогою трафаретного друку оптично мінливої фарби, яка містить 20% оптично мінливого пігменту, що змінює колір з зеленого на синій (від FLЕХ Рroducts Іnс., Santa Rоsа, СА). Автентичність банкноти вимагає, щоб виконане шляхом трафаретного друку позначення вартості та металізована захисна нитка мали однаковий колір, незалежно від кута зору, оскільки захисні елементи, які в них містяться, мають практично однакові властивості. Захисна нитка додатково містить збуджувані ультрафіолетовими променями інфрачервоні люмінесцентні елементи для машинної автентифікації. Ще один можливий варіант виконання банкноти показано на Фіг.5. Оптично мінливий пігмент на рідкокристалічній полімерній основі, який забезпечує колову поляризацію, а також композиції покриття, які його містять, було описано у патентах US і 5,362,315 (Сh. Мulltr-Rееs еt аl.), US 5,683,622 (О. Kratschmar еt аl.), US 5,824,733 (J. Dobert еt аl.) та пов'язаних з ними документах. Такі пігменти та покриття є корисними як захисні елементи, оскільки їхня справжність може бути визначена через їх 88775 14 властивості кольору, зміни кольору та поляризації (пор. US 6,570,648 та пов'язані з ним документи). Прозорі маркувальні пігментні пластівці з мікроскопічним тисненням описано у публікаціях А. Аrgoitia еt аl., W 03/11980 А1, US 2003/0031870 А1 та пов'язаних з ними документах. Вищезгадані пластівці мають позначення розміром у кілька мікрометрів, які можуть бути виготовлені за характеристиками клієнта. Пластівці, які несуть позначення, можна побачити й розпізнати у покритті за допомогою оптичного мікроскопа з осьовим освітленням або скануючого електронного мікроскопа. Відповідні пігменти можна придбати у РLЕХ Рroduct Іnс, Santa Rоsа, СА. Полімерну основу для друкування банкнот було описано у патенті WO 98/13211 А1 (В.А. Наrdwick еt аl.) та пов'язаних з ним документах. Вона складається з листоподібної базової основи з прозорого полімерного матеріалу приблизно 100мкм завтовшки. Вищезгаданий полімерний лист в оптимальному варіанті є оптично двовісноорієнтованим полімером, який не порушує оптичну поляризацію відповідних особливостей захисту. Вищезгадану базову основу, яка може являти собою один шар ламінованого листа, з обох боків вкривають шаром, що забезпечує непрозорість, який може бути виконаний за допомогою фарби і нанесений шляхом гравірування. Застосовують попередню обробку коронним розрядом полімерного матеріалу і до фарби додають активатори склеювання відомими спеціалістам способами. У вищезгаданому процесі покриття залишають відкритими вибрані вікна або половини вікон, і можуть бути утворені віконні ділянки на які наносять певні захисні елементи. Полімерні основи банкнот можна придбати, наприклад, під торговими назвами Guardian®, Stntintl®, Garrsson®, і ін. від Securency Pty Ltd., Австралія. У представленому прикладі з посиланням на Фіг.5 банкнота включає полімерну основу Р, яка має прозоре захисне вікно W, яке містить надруковану оптично мінливу особливість захисту як складову частину 1, а також оптично мінливе позначення вартості як іншу складову частину 2, надруковане такою самою оптично мінливою фарбою на непрозорій частині його поверхні. Полімерну основу банкноти виготовляли таким чином: оброблена коронним розрядом прозора, 100мкм завтовшки, двовісно-орієнтована поліпропіленова плівка (від UСВ) служила як базова основа. Пристосований для конкретного клієнта візерунок вдруковували в односторонню ділянку вищезгаданої базової основи, застосовуючи фарбу для глибокого друку на основі розчинника, яка містила 15% Рідкокристалічного пігменту з лівою поляризацією, який змінює колір з червоного на зелений (від WACKER Сhemic; US 5,362,315), разом з 5% прозорих пігментних пластівців з мікроскопічним тисненням, і на які нанесено повторюваний знак "F" 7мкм заввишки (від РLЕХ Рrоduсts Іnс.). Після цього у два прийоми наносили непрозоре біле покриття для глибокого друку на основі розчинника на кожну з двох сторін базової основи, залишаючи відкритим кругле вікно навколо надрукованої оптично мінливої особливості. 15 В основу банкноти Р після цього у приміщеннях із захисними друкарськими пристроями вдруковували - Двостороннє багатоколірне офсетне тло В, забезпечуючи чорну поверхню N у місці останнього нанесеного візерунка, що позначає вартість; - Двосторонній виконаний шляхом глибокого друку візерунок І; - Зворотний візерунок, що позначає вартість, який наносять на вже існуючу чорну поверхню N шляхом трафаретного друку оптично мінливою фарбою на водній основі, яка містить 15% рідкокристалічного пігменту з лівою поляризацією, який змінює колір з червоного на зелений (від WACKER Сhemic; US 5,362,315;) разом з 5% прозорих пігментних пластівців з мікроскопічним тисненням, на які нанесено повторюваний знак "Р" 7 мкм заввишки (від РLЕХ Рrоduсts Іnс.). 88775 16 Оптично мінливий пігмент, який міститься у захисному вікні, є прозорим за звичайних обставин; для автентифікації вікно поміщують на чорну поверхню, на якій автентифікація банкноти вимагає нанесеного шляхом трафаретного друку візерунка, що позначає вартість, та оптично мінливого вікна, що виявляє такий самий колір, незалежно від кута зору. Це також відбувається завдяки захисним елементам, які містяться в них і мають практично однакові властивості. Прозорий маркувальний пігмент з мікроскопічним тисненням є невидимим і неозброєним оком, але може бути автентифікований і у захисному вікні, і на візерунку, що позначає вартість, за допомогою мікроскопа з осьовим освітленням (збільшення 500 х). 17 Комп’ютерна верстка Н. Лиcенко 88775 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
