Амортизуюча дошка для бігової доріжки

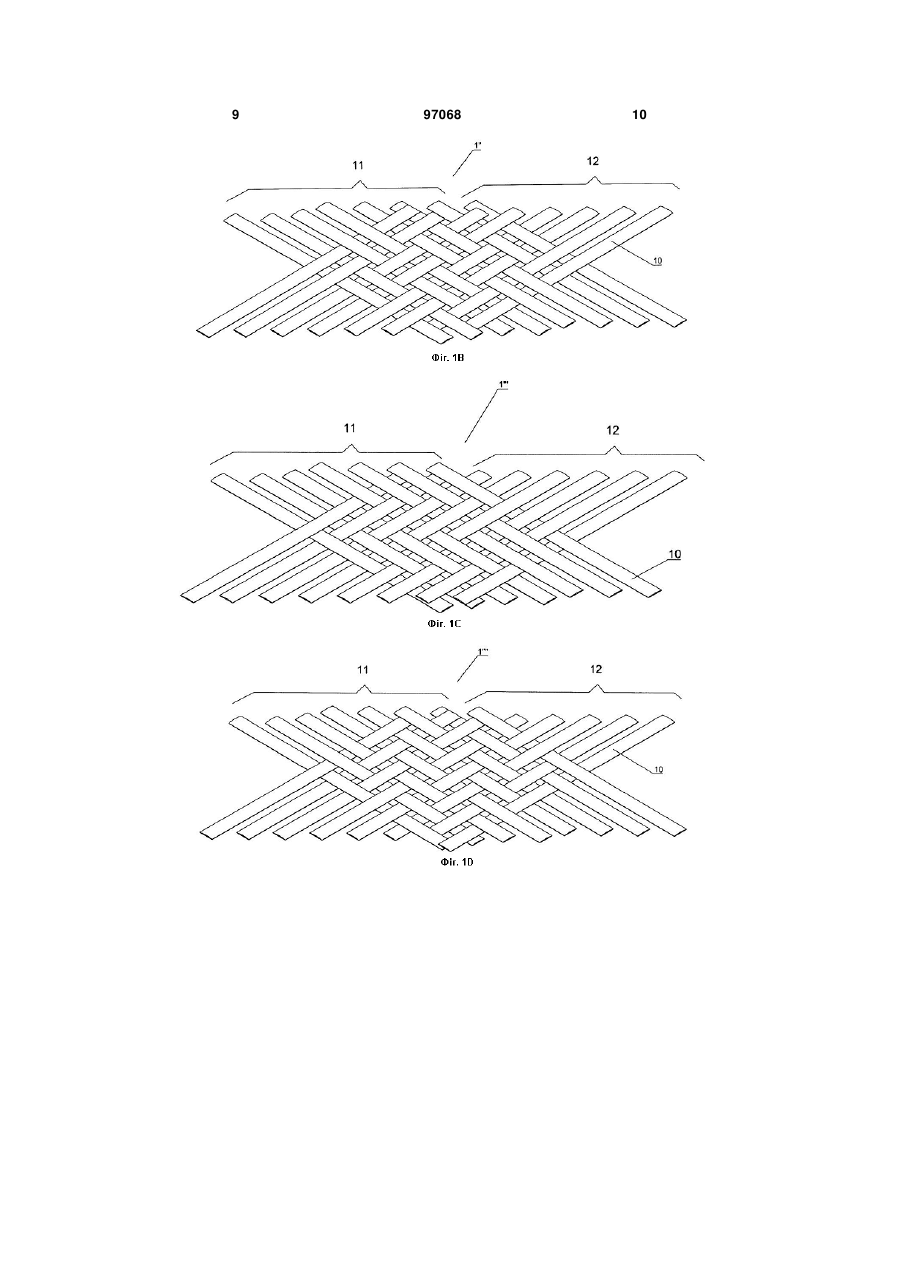

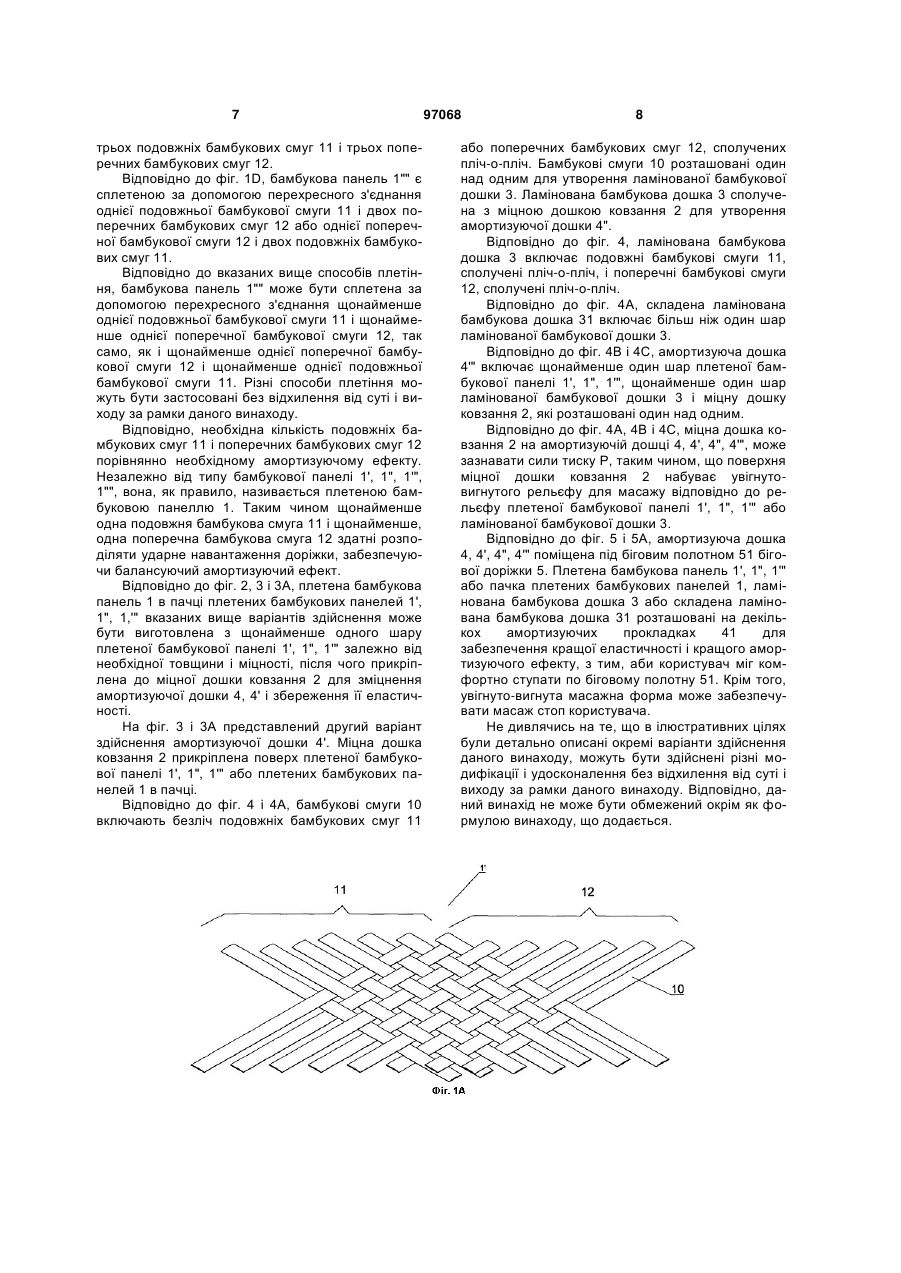

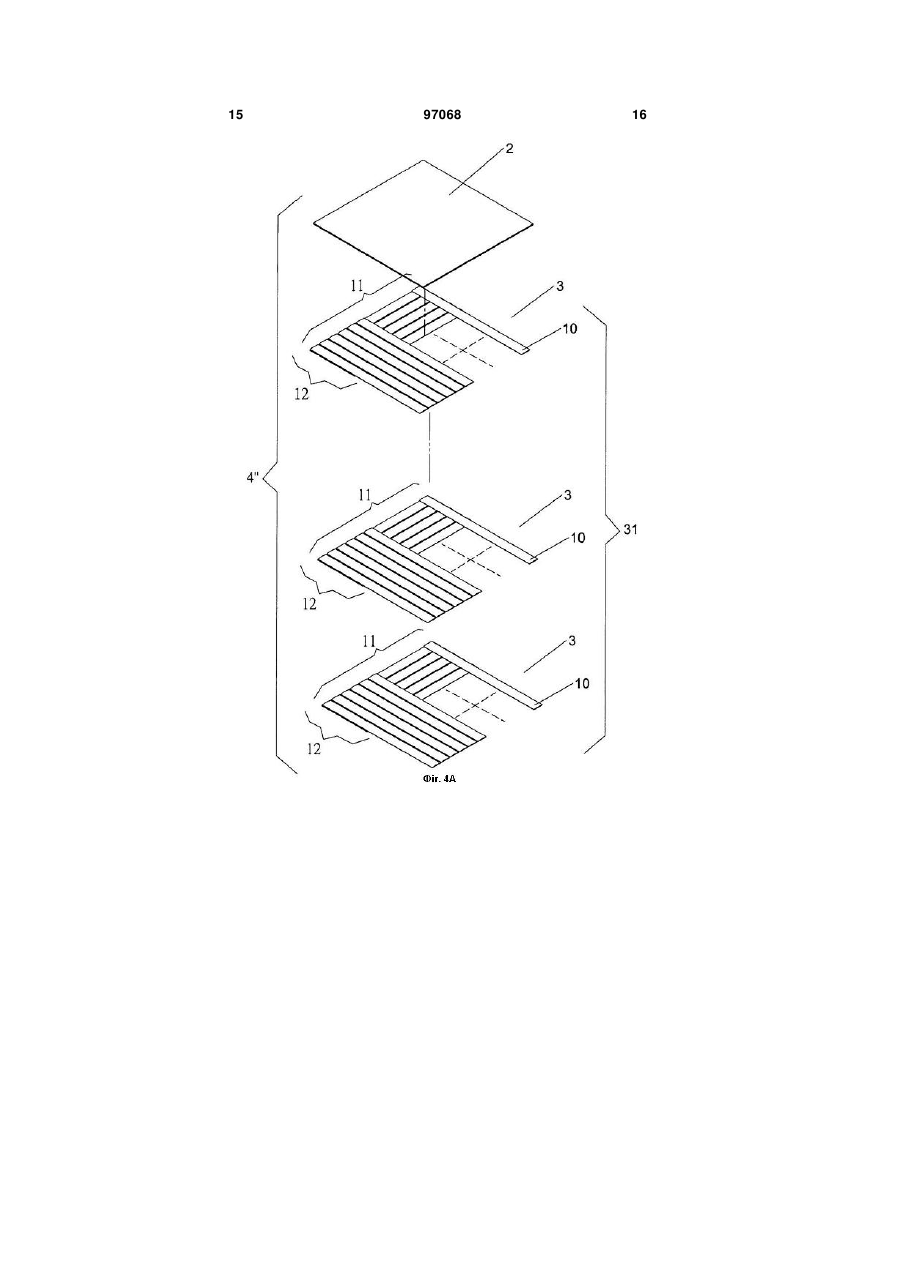

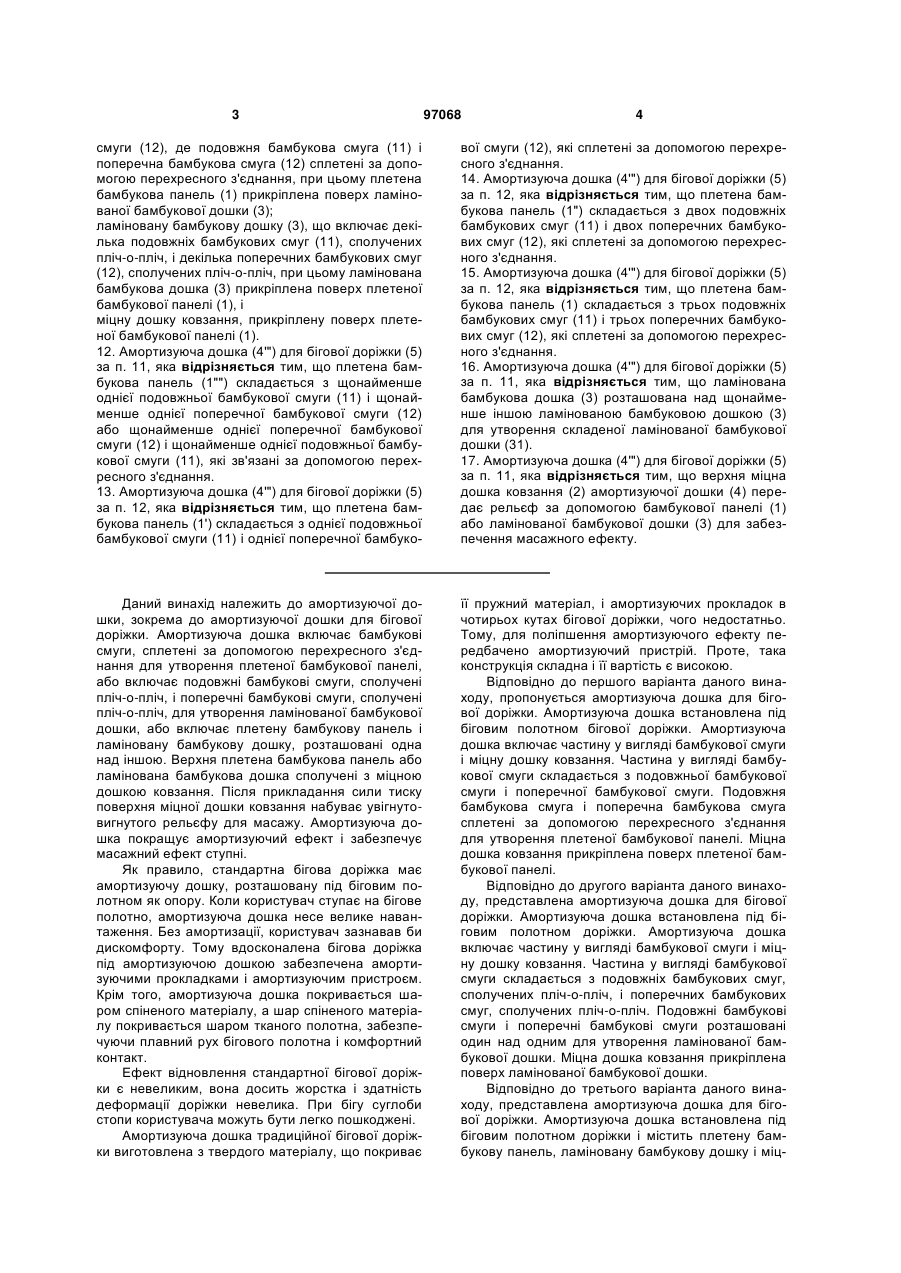

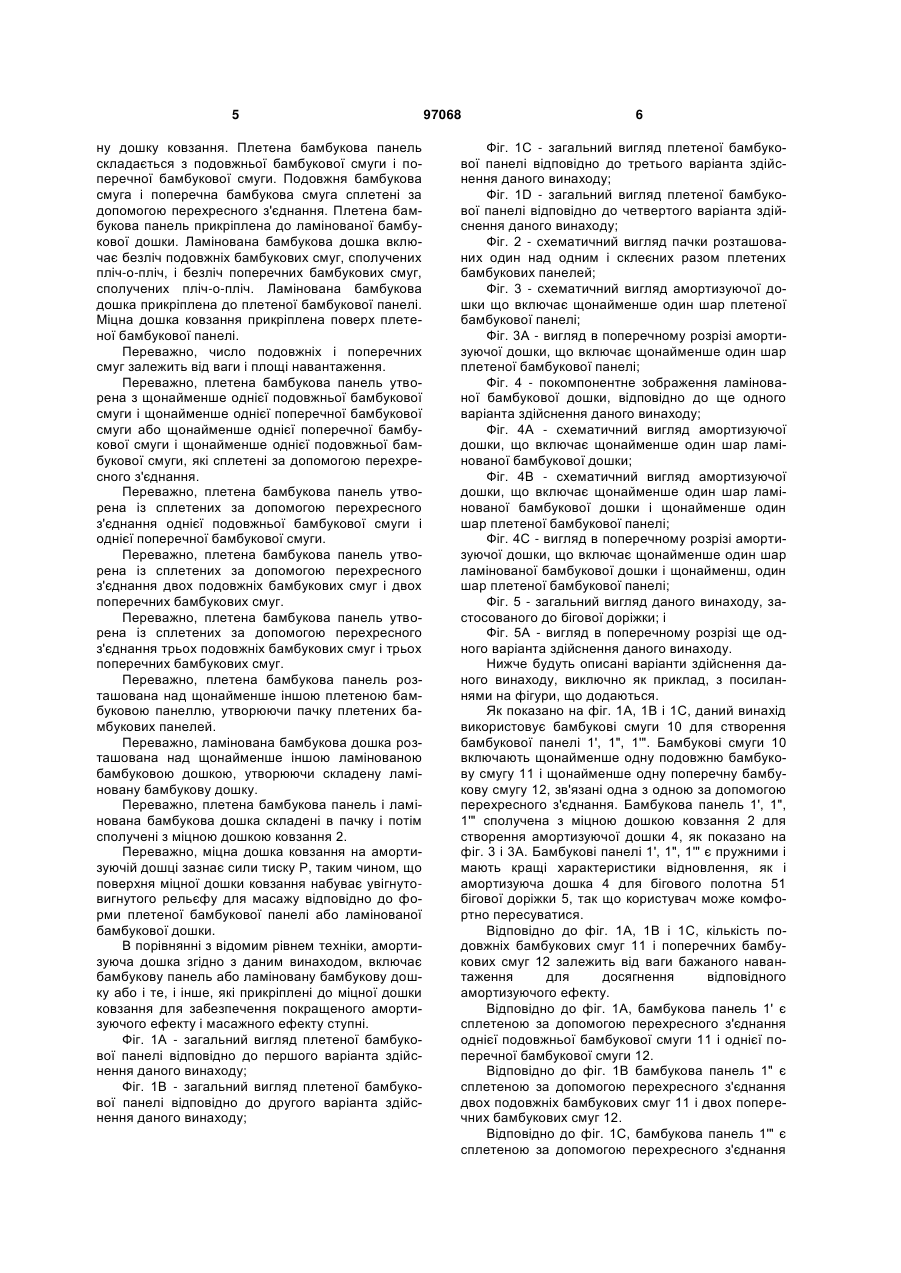

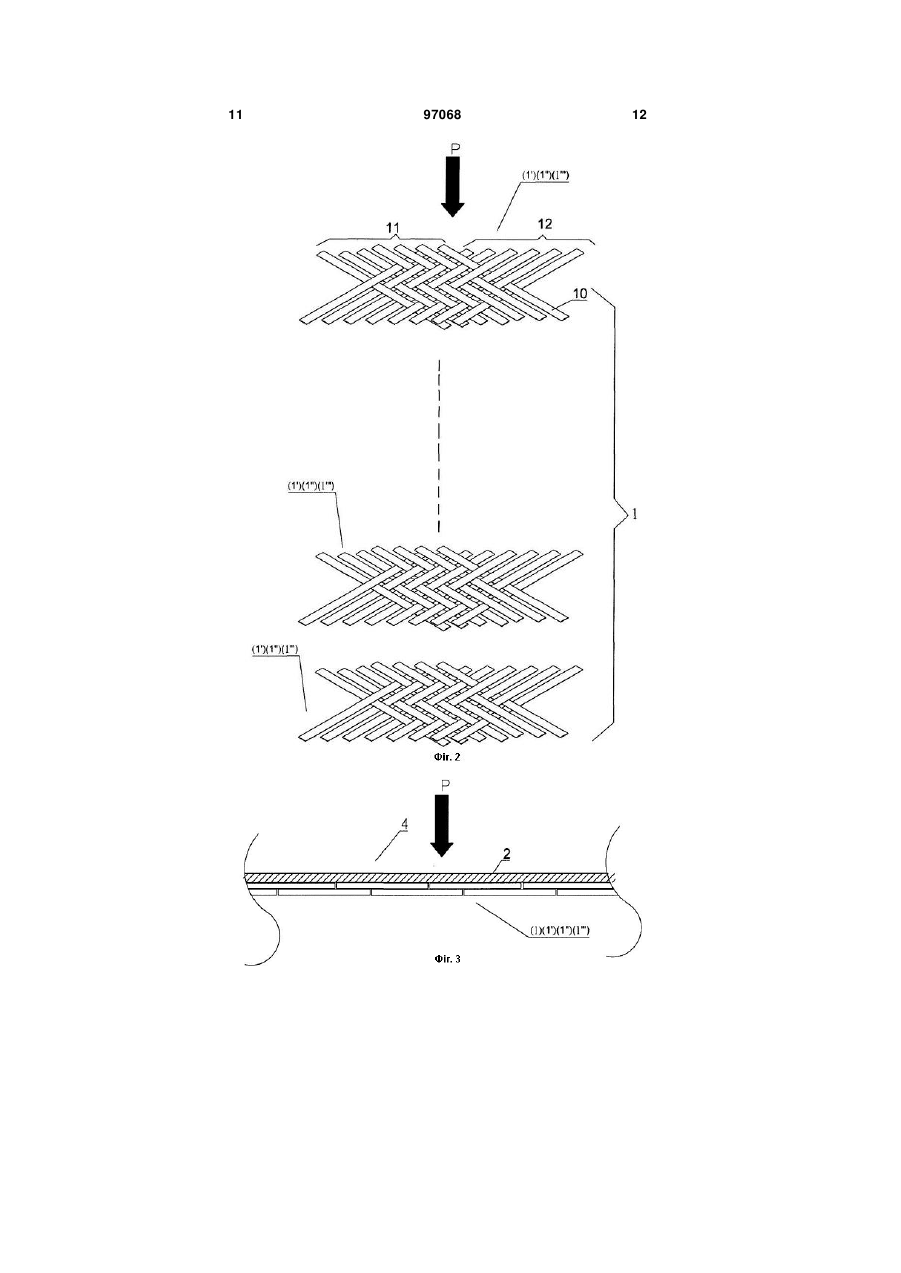

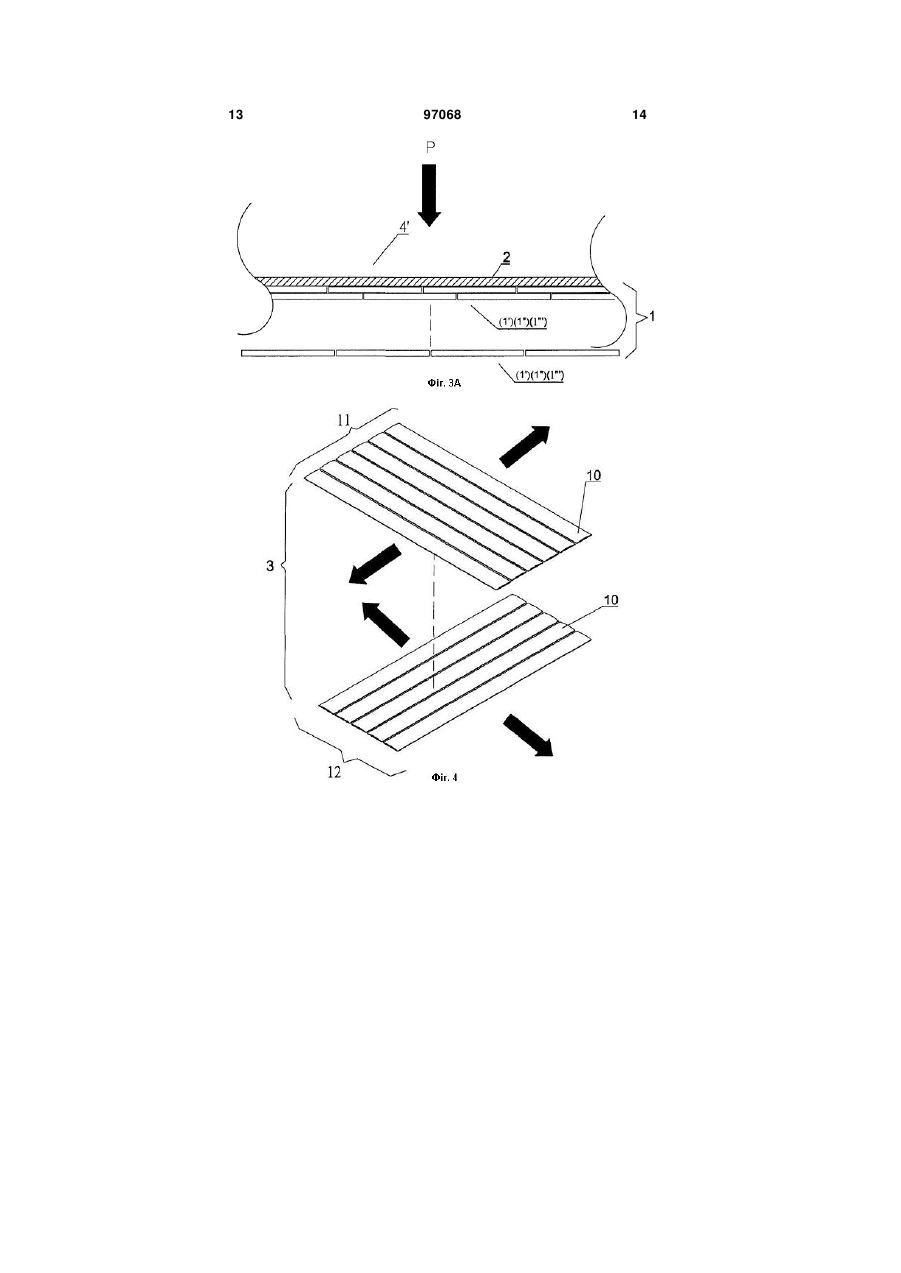

1. Амортизуюча дошка (4) для бігової доріжки (5), встановлена під біговим полотном (51) бігової доріжки (5), де амортизуюча дошка (4) включає частину у вигляді бамбукової смуги і міцну дошку ковзання (2), де частина у вигляді бамбукової смуги складається з подовжньої бамбукової смуги (11) і поперечної бамбукової смуги (12), де подовжня бамбукова смуга (11) і поперечна бамбукова смуга (12) сплетені за допомогою перехресного з'єднання для утворення плетеної бамбукової панелі (1), при цьому міцна дошка ковзання (2) прикріплена поверх плетеної бамбукової панелі (1). 2. Амортизуюча дошка (4) для бігової доріжки (5) за п. 1, яка відрізняється тим, що плетена бамбукова панель (1"") складається з щонайменше однієї подовжньої бамбукової смуги (11) і щонайменше однієї поперечної бамбукової смуги (12) або щонайменше однієї поперечної бамбукової смуги (12) і щонайменше однієї подовжньої бамбукової смуги (11), які зв'язані за допомогою перехресного з'єднання. 3. Амортизуюча дошка (4) для бігової доріжки (5) за п. 2, яка відрізняється тим, що плетена бамбукова панель (1') складається з однієї подовжньої бамбукової смуги (11) і однієї поперечної бамбукової смуги (12), які сплетені за допомогою перехресного з'єднання. 4. Амортизуюча дошка (4) для бігової доріжки (5) за п. 2, яка відрізняється тим, що плетена бамбукова панель (1") складається з двох подовжніх бамбукових смуг (11) і двох поперечних бамбукових смуг (12), які сплетені за допомогою перехресного з'єднання. 2 (19) 1 3 97068 4 смуги (12), де подовжня бамбукова смуга (11) і поперечна бамбукова смуга (12) сплетені за допомогою перехресного з'єднання, при цьому плетена бамбукова панель (1) прикріплена поверх ламінованої бамбукової дошки (3); ламіновану бамбукову дошку (3), що включає декілька подовжніх бамбукових смуг (11), сполучених пліч-о-пліч, і декілька поперечних бамбукових смуг (12), сполучених пліч-о-пліч, при цьому ламінована бамбукова дошка (3) прикріплена поверх плетеної бамбукової панелі (1), і міцну дошку ковзання, прикріплену поверх плетеної бамбукової панелі (1). 12. Амортизуюча дошка (4'") для бігової доріжки (5) за п. 11, яка відрізняється тим, що плетена бамбукова панель (1"") складається з щонайменше однієї подовжньої бамбукової смуги (11) і щонайменше однієї поперечної бамбукової смуги (12) або щонайменше однієї поперечної бамбукової смуги (12) і щонайменше однієї подовжньої бамбукової смуги (11), які зв'язані за допомогою перехресного з'єднання. 13. Амортизуюча дошка (4'") для бігової доріжки (5) за п. 12, яка відрізняється тим, що плетена бамбукова панель (1') складається з однієї подовжньої бамбукової смуги (11) і однієї поперечної бамбуко вої смуги (12), які сплетені за допомогою перехресного з'єднання. 14. Амортизуюча дошка (4'") для бігової доріжки (5) за п. 12, яка відрізняється тим, що плетена бамбукова панель (1") складається з двох подовжніх бамбукових смуг (11) і двох поперечних бамбукових смуг (12), які сплетені за допомогою перехресного з'єднання. 15. Амортизуюча дошка (4'") для бігової доріжки (5) за п. 12, яка відрізняється тим, що плетена бамбукова панель (1) складається з трьох подовжніх бамбукових смуг (11) і трьох поперечних бамбукових смуг (12), які сплетені за допомогою перехресного з'єднання. 16. Амортизуюча дошка (4'") для бігової доріжки (5) за п. 11, яка відрізняється тим, що ламінована бамбукова дошка (3) розташована над щонайменше іншою ламінованою бамбуковою дошкою (3) для утворення складеної ламінованої бамбукової дошки (31). 17. Амортизуюча дошка (4'") для бігової доріжки (5) за п. 11, яка відрізняється тим, що верхня міцна дошка ковзання (2) амортизуючої дошки (4) передає рельєф за допомогою бамбукової панелі (1) або ламінованої бамбукової дошки (3) для забезпечення масажного ефекту. Даний винахід належить до амортизуючої дошки, зокрема до амортизуючої дошки для бігової доріжки. Амортизуюча дошка включає бамбукові смуги, сплетені за допомогою перехресного з'єднання для утворення плетеної бамбукової панелі, або включає подовжні бамбукові смуги, сполучені пліч-о-пліч, і поперечні бамбукові смуги, сполучені пліч-о-пліч, для утворення ламінованої бамбукової дошки, або включає плетену бамбукову панель і ламіновану бамбукову дошку, розташовані одна над іншою. Верхня плетена бамбукова панель або ламінована бамбукова дошка сполучені з міцною дошкою ковзання. Після прикладання сили тиску поверхня міцної дошки ковзання набуває увігнутовигнутого рельєфу для масажу. Амортизуюча дошка покращує амортизуючий ефект і забезпечує масажний ефект ступні. Як правило, стандартна бігова доріжка має амортизуючу дошку, розташовану під біговим полотном якопору. Коли користувач ступає на бігове полотно, амортизуюча дошка несе велике навантаження. Без амортизації, користувач зазнавав би дискомфорту. Тому вдосконалена бігова доріжка під амортизуючою дошкою забезпечена амортизуючими прокладками і амортизуючим пристроєм. Крім того, амортизуюча дошка покривається шаром спіненого матеріалу, а шар спіненого матеріалу покривається шаром тканого полотна, забезпечуючи плавний рух бігового полотна і комфортний контакт. Ефект відновлення стандартної бігової доріжки є невеликим, вона досить жорстка і здатність деформації доріжки невелика. При бігу суглоби стопи користувача можуть бути легко пошкоджені. Амортизуюча дошка традиційної бігової доріжки виготовлена з твердого матеріалу, що покриває її пружний матеріал, і амортизуючих прокладок в чотирьох кутах бігової доріжки, чого недостатньо. Тому, для поліпшення амортизуючого ефекту передбачено амортизуючий пристрій. Проте, така конструкція складна і її вартість є високою. Відповідно до першого варіанта даного винаходу, пропонується амортизуюча дошка для бігової доріжки. Амортизуюча дошка встановлена під біговим полотном бігової доріжки. Амортизуюча дошка включає частину у вигляді бамбукової смуги і міцну дошку ковзання. Частина у вигляді бамбукової смуги складається з подовжньої бамбукової смуги і поперечної бамбукової смуги. Подовжня бамбукова смуга і поперечна бамбукова смуга сплетені за допомогою перехресного з'єднання для утворення плетеної бамбукової панелі. Міцна дошка ковзання прикріплена поверх плетеної бамбукової панелі. Відповідно до другого варіанта даного винаходу, представлена амортизуюча дошка для бігової доріжки. Амортизуюча дошка встановлена під біговим полотном доріжки. Амортизуюча дошка включає частину у вигляді бамбукової смуги і міцну дошку ковзання. Частина у вигляді бамбукової смуги складається з подовжніх бамбукових смуг, сполучених пліч-о-пліч, і поперечних бамбукових смуг, сполучених пліч-о-пліч. Подовжні бамбукові смуги і поперечні бамбукові смуги розташовані один над одним для утворення ламінованої бамбукової дошки. Міцна дошка ковзання прикріплена поверх ламінованої бамбукової дошки. Відповідно до третього варіанта даного винаходу, представлена амортизуюча дошка для бігової доріжки. Амортизуюча дошка встановлена під біговим полотном доріжки і містить плетену бамбукову панель, ламіновану бамбукову дошку і міц 5 ну дошку ковзання. Плетена бамбукова панель складається з подовжньої бамбукової смуги і поперечної бамбукової смуги. Подовжня бамбукова смуга і поперечна бамбукова смуга сплетені за допомогою перехресного з'єднання. Плетена бамбукова панель прикріплена до ламінованої бамбукової дошки. Ламінована бамбукова дошка включає безліч подовжніх бамбукових смуг, сполучених пліч-о-пліч, і безліч поперечних бамбукових смуг, сполучених пліч-о-пліч. Ламінована бамбукова дошка прикріплена до плетеної бамбукової панелі. Міцна дошка ковзання прикріплена поверх плетеної бамбукової панелі. Переважно, число подовжніх і поперечних смуг залежить від ваги і площі навантаження. Переважно, плетена бамбукова панель утворена з щонайменше однієї подовжньої бамбукової смуги і щонайменше однієї поперечної бамбукової смуги або щонайменше однієї поперечної бамбукової смуги і щонайменше однієї подовжньої бамбукової смуги, які сплетені за допомогою перехресного з'єднання. Переважно, плетена бамбукова панель утворена із сплетених за допомогою перехресного з'єднання однієї подовжньої бамбукової смуги і однієї поперечної бамбукової смуги. Переважно, плетена бамбукова панель утворена із сплетених за допомогою перехресного з'єднання двох подовжніх бамбукових смуг і двох поперечних бамбукових смуг. Переважно, плетена бамбукова панель утворена із сплетених за допомогою перехресного з'єднання трьох подовжніх бамбукових смуг і трьох поперечних бамбукових смуг. Переважно, плетена бамбукова панель розташована над щонайменше іншою плетеною бамбуковою панеллю, утворюючи пачку плетених бамбукових панелей. Переважно, ламінована бамбукова дошка розташована над щонайменше іншою ламінованою бамбуковою дошкою, утворюючи складену ламіновану бамбукову дошку. Переважно, плетена бамбукова панель і ламінована бамбукова дошка складені в пачку і потім сполучені з міцною дошкою ковзання 2. Переважно, міцна дошка ковзання на амортизуючій дошці зазнає сили тиску Р, таким чином, що поверхня міцної дошки ковзання набуває увігнутовигнутого рельєфу для масажу відповідно до форми плетеної бамбукової панелі або ламінованої бамбукової дошки. В порівнянні з відомим рівнем техніки, амортизуюча дошка згідно з даним винаходом, включає бамбукову панель або ламіновану бамбукову дошку або і те, і інше, які прикріплені до міцної дошки ковзання для забезпечення покращеного амортизуючого ефекту і масажного ефекту ступні. Фіг. 1А - загальний вигляд плетеної бамбукової панелі відповідно до першого варіанта здійснення даного винаходу; Фіг. 1В - загальний вигляд плетеної бамбукової панелі відповідно до другого варіанта здійснення даного винаходу; 97068 6 Фіг. 1С - загальний вигляд плетеної бамбукової панелі відповідно до третього варіанта здійснення даного винаходу; Фіг. 1D - загальний вигляд плетеної бамбукової панелі відповідно до четвертого варіанта здійснення даного винаходу; Фіг. 2 - схематичний вигляд пачки розташованих один над одним і склеєних разом плетених бамбукових панелей; Фіг. 3 - схематичний вигляд амортизуючої дошки що включає щонайменше один шар плетеної бамбукової панелі; Фіг. 3А - вигляд в поперечному розрізі амортизуючої дошки, що включає щонайменше один шар плетеної бамбукової панелі; Фіг. 4 - покомпонентне зображення ламінованої бамбукової дошки, відповідно до ще одного варіанта здійснення даного винаходу; Фіг. 4А - схематичний вигляд амортизуючої дошки, що включає щонайменше один шар ламінованої бамбукової дошки; Фіг. 4В - схематичний вигляд амортизуючої дошки, що включає щонайменше один шар ламінованої бамбукової дошки і щонайменше один шар плетеної бамбукової панелі; Фіг. 4С - вигляд в поперечному розрізі амортизуючої дошки, що включає щонайменше один шар ламінованої бамбукової дошки і щонайменш, один шар плетеної бамбукової панелі; Фіг. 5 - загальний вигляд даного винаходу, застосованого до бігової доріжки; і Фіг. 5А - вигляд в поперечному розрізі ще одного варіанта здійснення даного винаходу. Нижче будуть описані варіанти здійснення даного винаходу, виключно як приклад, з посиланнями на фігури, що додаються. Як показано на фіг. 1А, 1В і 1С, даний винахід використовує бамбукові смуги 10 для створення бамбукової панелі 1', 1", 1'". Бамбукові смуги 10 включають щонайменше одну подовжню бамбукову смугу 11 і щонайменше одну поперечну бамбукову смугу 12, зв'язані одна з одною за допомогою перехресного з'єднання. Бамбукова панель 1', 1", 1'" сполучена з міцною дошкою ковзання 2 для створення амортизуючої дошки 4, як показано на фіг. 3 і 3А. Бамбукові панелі 1', 1", 1'" є пружними і мають кращі характеристики відновлення, як і амортизуюча дошка 4 для бігового полотна 51 бігової доріжки 5, так що користувач може комфортно пересуватися. Відповідно до фіг. 1А, 1В і 1С, кількість подовжніх бамбукових смуг 11 і поперечних бамбукових смуг 12 залежить від ваги бажаного навантаження для досягнення відповідного амортизуючого ефекту. Відповідно до фіг. 1А, бамбукова панель 1' є сплетеною за допомогою перехресного з'єднання однієї подовжньої бамбукової смуги 11 і однієї поперечної бамбукової смуги 12. Відповідно до фіг. 1В бамбукова панель 1" є сплетеною за допомогою перехресного з'єднання двох подовжніх бамбукових смуг 11 і двох поперечних бамбукових смуг 12. Відповідно до фіг. 1С, бамбукова панель 1'" є сплетеною за допомогою перехресного з'єднання 7 трьох подовжніх бамбукових смуг 11 і трьох поперечних бамбукових смуг 12. Відповідно до фіг. 1D, бамбукова панель 1"" є сплетеною за допомогою перехресного з'єднання однієї подовжньої бамбукової смуги 11 і двох поперечних бамбукових смуг 12 або однієї поперечної бамбукової смуги 12 і двох подовжніх бамбукових смуг 11. Відповідно до вказаних вище способів плетіння, бамбукова панель 1"" може бути сплетена за допомогою перехресного з'єднання щонайменше однієї подовжньої бамбукової смуги 11 і щонайменше однієї поперечної бамбукової смуги 12, так само, як і щонайменше однієї поперечної бамбукової смуги 12 і щонайменше однієї подовжньої бамбукової смуги 11. Різні способи плетіння можуть бути застосовані без відхилення від суті і виходу за рамки даного винаходу. Відповідно, необхідна кількість подовжніх бамбукових смуг 11 і поперечних бамбукових смуг 12 порівнянно необхідному амортизуючому ефекту. Незалежно від типу бамбукової панелі 1', 1", 1'", 1"", вона, як правило, називається плетеною бамбуковою панеллю 1. Таким чином щонайменше одна подовжня бамбукова смуга 11 і щонайменше, одна поперечна бамбукова смуга 12 здатні розподіляти ударне навантаження доріжки, забезпечуючи балансуючий амортизуючий ефект. Відповідно до фіг. 2, 3 і 3А, плетена бамбукова панель 1 в пачці плетених бамбукових панелей 1',1", 1,'" вказаних вище варіантів здійснення може бути виготовлена з щонайменше одного шару плетеної бамбукової панелі 1', 1", 1'" залежно від необхідної товщини і міцності, після чого прикріплена до міцної дошки ковзання 2 для зміцнення амортизуючої дошки 4, 4' і збереження її еластичності. На фіг. 3 і 3А представлений другий варіант здійснення амортизуючої дошки 4'. Міцна дошка ковзання 2 прикріплена поверх плетеної бамбукової панелі 1', 1", 1'" або плетених бамбукових панелей 1 в пачці. Відповідно до фіг. 4 і 4А, бамбукові смуги 10 включають безліч подовжніх бамбукових смуг 11 97068 8 або поперечних бамбукових смуг 12, сполучених пліч-о-пліч. Бамбукові смуги 10 розташовані один над одним для утворення ламінованої бамбукової дошки 3. Ламінована бамбукова дошка 3 сполучена з міцною дошкою ковзання 2 для утворення амортизуючої дошки 4". Відповідно до фіг. 4, ламінована бамбукова дошка 3 включає подовжні бамбукові смуги 11, сполучені пліч-о-пліч, і поперечні бамбукові смуги 12, сполучені пліч-о-пліч. Відповідно до фіг. 4А, складена ламінована бамбукова дошка 31 включає більш ніж один шар ламінованої бамбукової дошки 3. Відповідно до фіг. 4В і 4С, амортизуюча дошка 4'" включає щонайменше один шар плетеної бамбукової панелі 1', 1", 1'", щонайменше один шар ламінованої бамбукової дошки 3 і міцну дошку ковзання 2, які розташовані один над одним. Відповідно до фіг. 4А, 4В і 4С, міцна дошка ковзання 2 на амортизуючій дошці 4, 4', 4", 4'", може зазнавати сили тиску Р, таким чином, що поверхня міцної дошки ковзання 2 набуває увігнутовигнутого рельєфу для масажу відповідно до рельєфу плетеної бамбукової панелі 1', 1", 1'" або ламінованої бамбукової дошки 3. Відповідно до фіг. 5 і 5А, амортизуюча дошка 4, 4', 4", 4'" поміщена під біговим полотном 51 бігової доріжки 5. Плетена бамбукова панель 1', 1", 1'" або пачка плетених бамбукових панелей 1, ламінована бамбукова дошка 3 або складена ламінована бамбукова дошка 31 розташовані на декількох амортизуючих прокладках 41 для забезпечення кращої еластичності і кращого амортизуючого ефекту, з тим, аби користувач міг комфортно ступати по біговому полотну 51. Крім того, увігнуто-вигнута масажна форма може забезпечувати масаж стоп користувача. Не дивлячись на те, що в ілюстративних цілях були детально описані окремі варіанти здійснення даного винаходу, можуть бути здійснені різні модифікації і удосконалення без відхилення від суті і виходу за рамки даного винаходу. Відповідно, даний винахід не може бути обмежений окрім як формулою винаходу, що додається. 9 97068 10 11 97068 12 13 97068 14 15 97068 16 17 97068 18 19 Комп’ютерна верстка І. Скворцова 97068 Підписне 20 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
