Стійкий до зламування замок

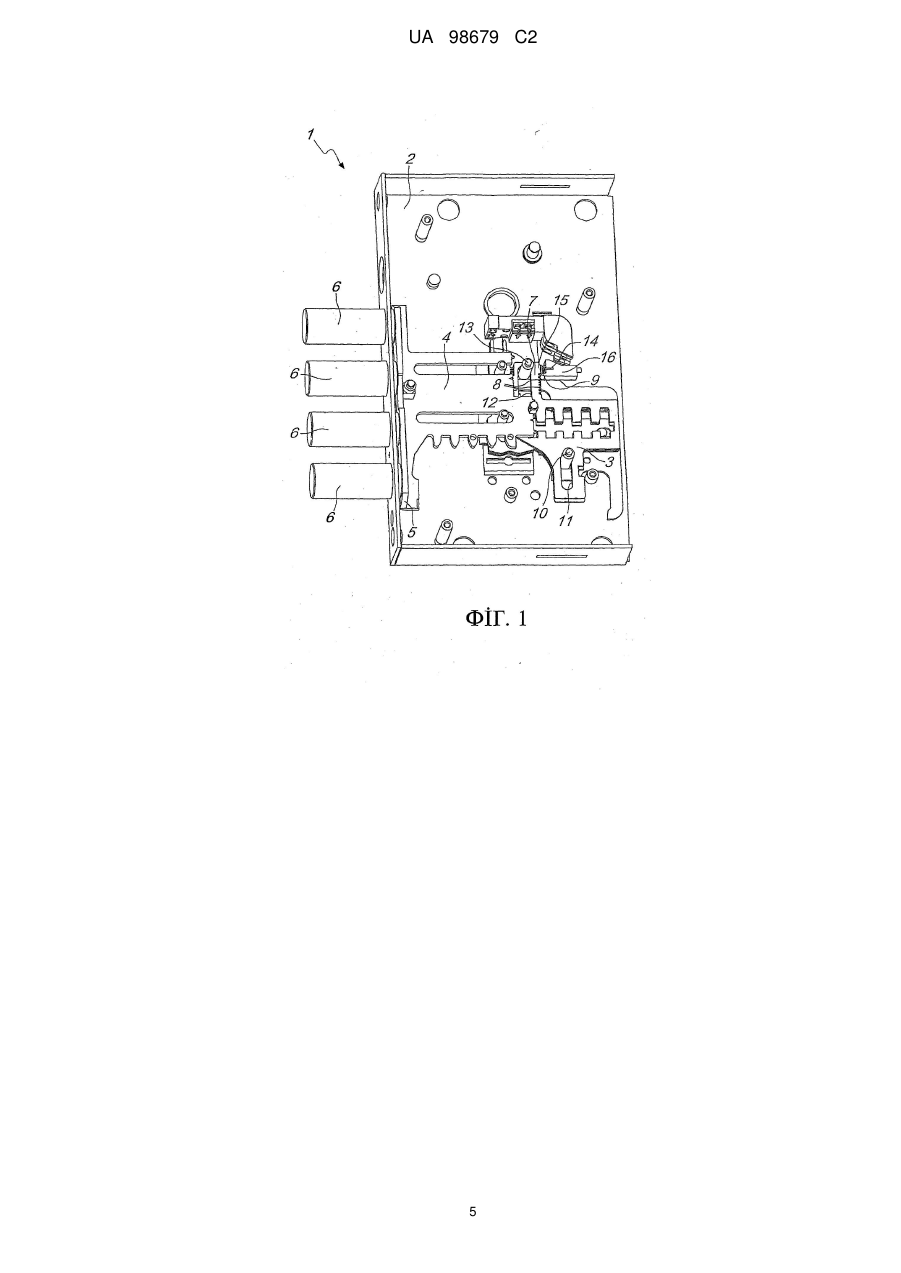

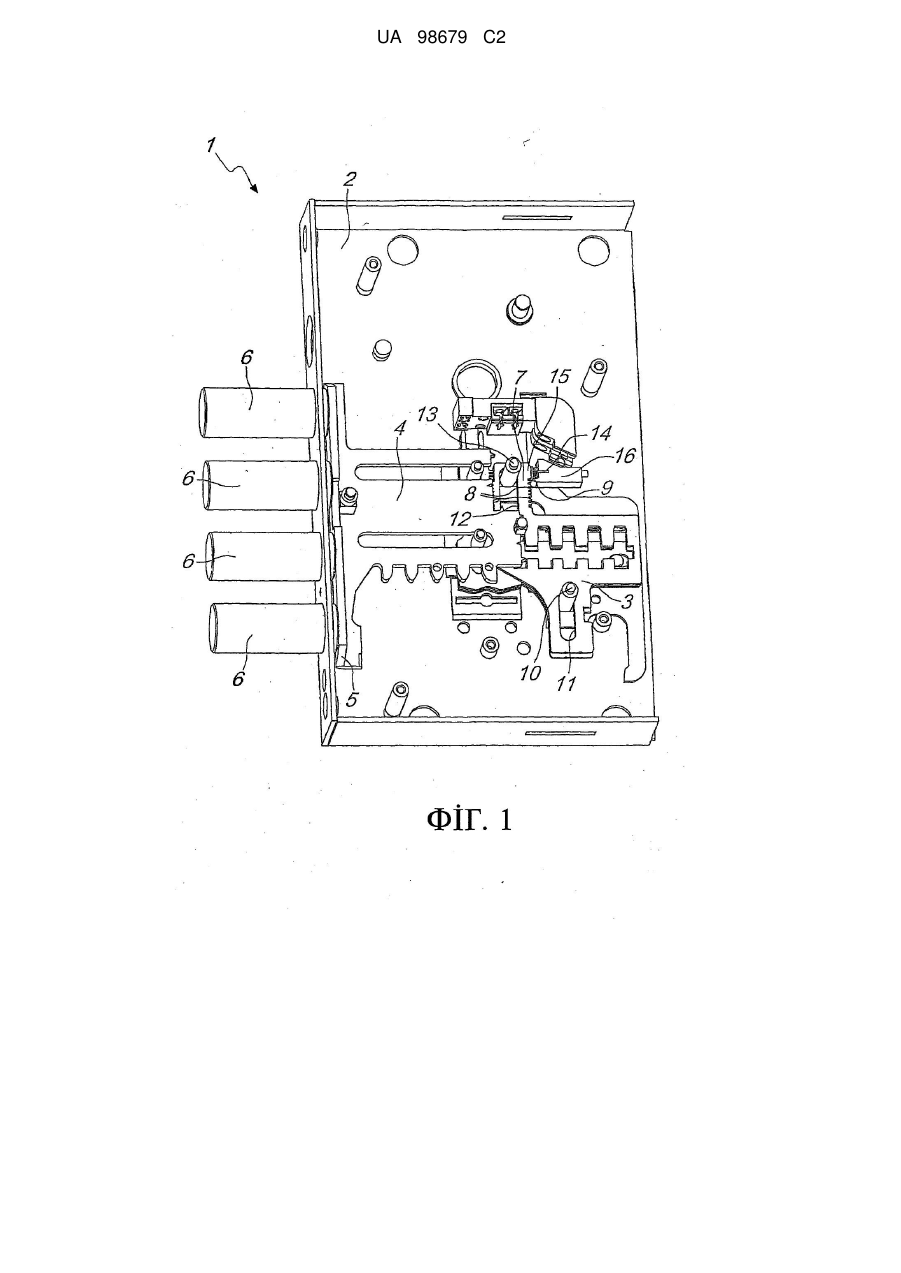

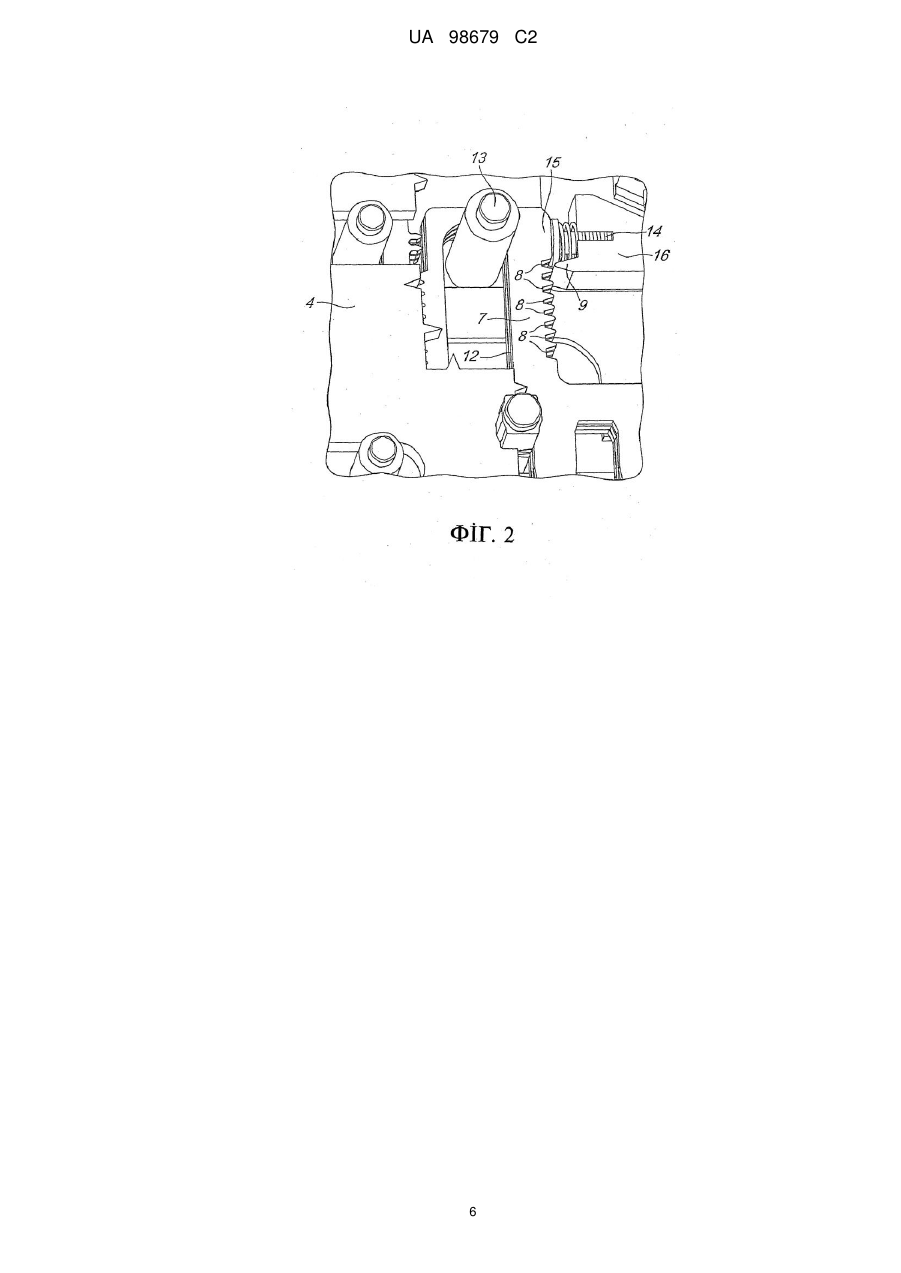

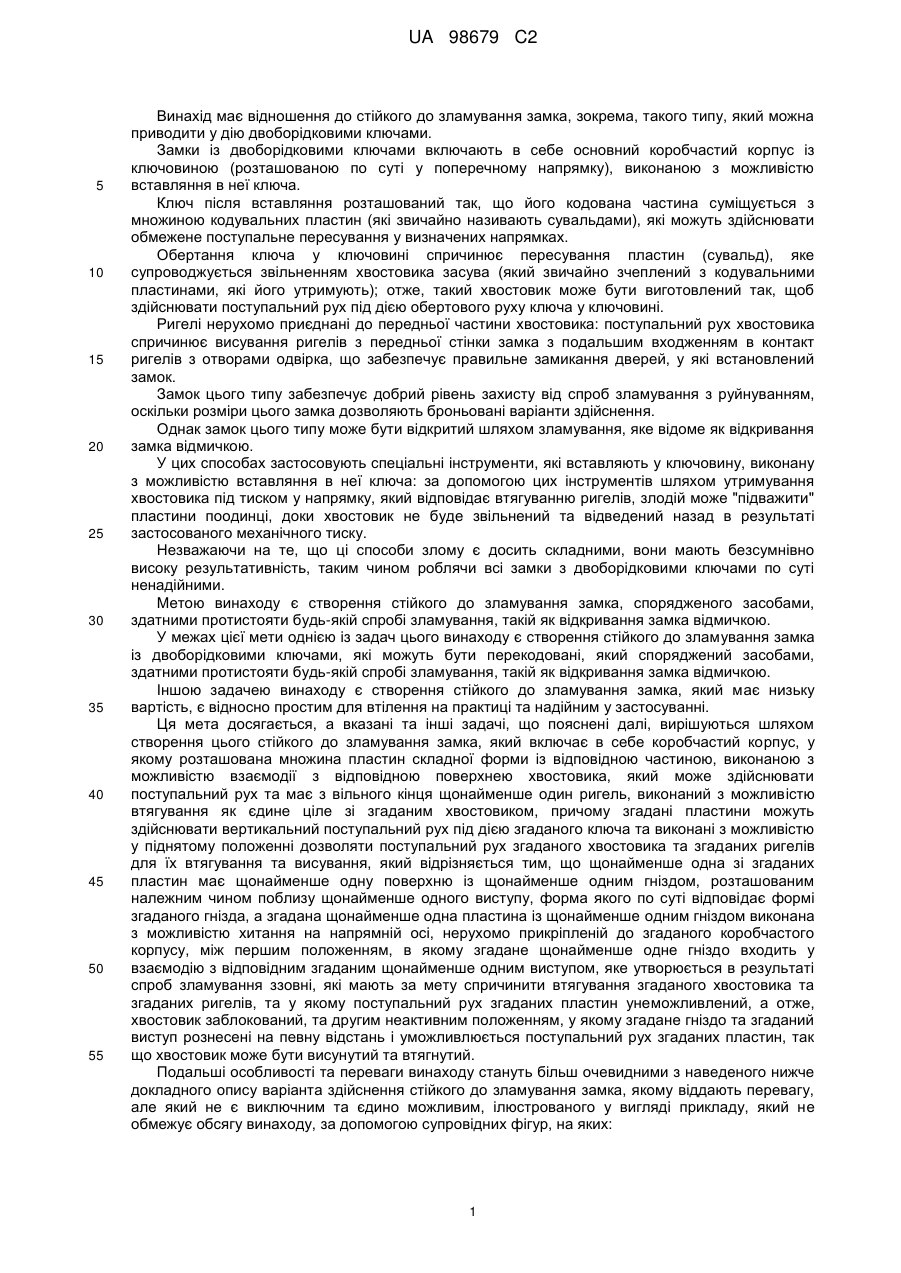

Реферат: Винахід належить до замків особливої конструкції. Стійкий до зламування замок (1) має коробчастий корпус (2), у якому розташовані профільовані пластини (3). Вони рознімно зчеплені з хвостовиком (4), який має ригель (6). Пластини (3) здійснюють вертикальний рух під дією ключа. Щонайменше одна з пластин (3) має поверхню (7) із гніздом (8), розташованим поблизу виступу (9). Ця пластина (3) із гніздом (8) може відхилятися відносно напрямної осі (10), нерухомо прикріпленої до коробчастого корпусу (2). В положенні, коли гніздо (8) та виступ (9) рознесені на певну відстань, поступальний рух пластин (3) є вільним, а отже хвостовик (4) може бути висунутий та втягнутий. Внаслідок спроби примусового відкривання замка ззовні, коли втягують хвостовик (4) та ригелі (6), пластина (3) пересувається разом з ригелем у бік виступу (9) і гніздо (8) зчіплюється з ним. При цьому рух пластини (3) блокується, відповідно хвостовик (4) також. Винахід сприяє блокуванню ригеля замка за допомогою пластин (3) при його примусовому відкриванні без ключа. UA 98679 C2 (12) UA 98679 C2 UA 98679 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід має відношення до стійкого до зламування замка, зокрема, такого типу, який можна приводити у дію двоборідковими ключами. Замки із двоборідковими ключами включають в себе основний коробчастий корпус із ключовиною (розташованою по суті у поперечному напрямку), виконаною з можливістю вставляння в неї ключа. Ключ після вставляння розташований так, що його кодована частина суміщується з множиною кодувальних пластин (які звичайно називають сувальдами), які можуть здійснювати обмежене поступальне пересування у визначених напрямках. Обертання ключа у ключовині спричинює пересування пластин (сувальд), яке супроводжується звільненням хвостовика засува (який звичайно зчеплений з кодувальними пластинами, які його утримують); отже, такий хвостовик може бути виготовлений так, щоб здійснювати поступальний рух під дією обертового руху ключа у ключовині. Ригелі нерухомо приєднані до передньої частини хвостовика: поступальний рух хвостовика спричинює висування ригелів з передньої стінки замка з подальшим входженням в контакт ригелів з отворами одвірка, що забезпечує правильне замикання дверей, у які встановлений замок. Замок цього типу забезпечує добрий рівень захисту від спроб зламування з руйнуванням, оскільки розміри цього замка дозволяють броньовані варіанти здійснення. Однак замок цього типу може бути відкритий шляхом зламування, яке відоме як відкривання замка відмичкою. У цих способах застосовують спеціальні інструменти, які вставляють у ключовину, виконану з можливістю вставляння в неї ключа: за допомогою цих інструментів шляхом утримування хвостовика під тиском у напрямку, який відповідає втягуванню ригелів, злодій може "підважити" пластини поодинці, доки хвостовик не буде звільнений та відведений назад в результаті застосованого механічного тиску. Незважаючи на те, що ці способи злому є досить складними, вони мають безсумнівно високу результативність, таким чином роблячи всі замки з двоборідковими ключами по суті ненадійними. Метою винаходу є створення стійкого до зламування замка, спорядженого засобами, здатними протистояти будь-якій спробі зламування, такій як відкривання замка відмичкою. У межах цієї мети однією із задач цього винаходу є створення стійкого до зламування замка із двоборідковими ключами, які можуть бути перекодовані, який споряджений засобами, здатними протистояти будь-якій спробі зламування, такій як відкривання замка відмичкою. Іншою задачею винаходу є створення стійкого до зламування замка, який має низьку вартість, є відносно простим для втілення на практиці та надійним у застосуванні. Ця мета досягається, а вказані та інші задачі, що пояснені далі, вирішуються шляхом створення цього стійкого до зламування замка, який включає в себе коробчастий корпус, у якому розташована множина пластин складної форми із відповідною частиною, виконаною з можливістю взаємодії з відповідною поверхнею хвостовика, який може здійснювати поступальний рух та має з вільного кінця щонайменше один ригель, виконаний з можливістю втягування як єдине ціле зі згаданим хвостовиком, причому згадані пластини можуть здійснювати вертикальний поступальний рух під дією згаданого ключа та виконані з можливістю у піднятому положенні дозволяти поступальний рух згаданого хвостовика та згаданих ригелів для їх втягування та висування, який відрізняється тим, що щонайменше одна зі згаданих пластин має щонайменше одну поверхню із щонайменше одним гніздом, розташованим належним чином поблизу щонайменше одного виступу, форма якого по суті відповідає формі згаданого гнізда, а згадана щонайменше одна пластина із щонайменше одним гніздом виконана з можливістю хитання на напрямній осі, нерухомо прикріпленій до згаданого коробчастого корпусу, між першим положенням, в якому згадане щонайменше одне гніздо входить у взаємодію з відповідним згаданим щонайменше одним виступом, яке утворюється в результаті спроб зламування ззовні, які мають за мету спричинити втягування згаданого хвостовика та згаданих ригелів, та у якому поступальний рух згаданих пластин унеможливлений, а отже, хвостовик заблокований, та другим неактивним положенням, у якому згадане гніздо та згаданий виступ рознесені на певну відстань і уможливлюється поступальний рух згаданих пластин, так що хвостовик може бути висунутий та втягнутий. Подальші особливості та переваги винаходу стануть більш очевидними з наведеного нижче докладного опису варіанта здійснення стійкого до зламування замка, якому віддають перевагу, але який не є виключним та єдино можливим, ілюстрованого у вигляді прикладу, який не обмежує обсягу винаходу, за допомогою супровідних фігур, на яких: 1 UA 98679 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 являє собою вид у перспективі замка за цим винаходом зі знятою стінкою у неактивному положенні; Фіг. 2 являє собою збільшену частину виду у перспективі, зображеного на Фіг. 1; Фіг. З являє собою вид у перспективі стійкого до зламування замка за цим винаходом зі знятою стінкою у захищеному від зламування положенні; Фіг. 4 являє собою збільшену частину виду у перспективі, зображеного на Фіг. 3. На фігурах позицією 1 в цілому позначений стійкий до зламування замок. Замок 1 включає в себе коробчастий корпус 2, у якому розташована множина пластин 3 складної форми із відповідною частиною (не показаною на фігурі), виконаною з можливістю взаємодії з відповідною поверхнею хвостовика 4, який може здійснювати поступальний рух та має з вільного кінця 5 щонайменше один ригель 6, виконаний з можливістю втягування як єдине ціле із хвостовиком 4. У конкретному варіанті здійснення, показаному на супровідних фігурах, до хвостовика 4 прикріплені (з його кінця 5) чотири взаємно паралельні ригелі 6. Пластини 3 можуть здійснювати вертикальний поступальний рух під дією ключа (не показаного на фігурі), та виконані так, щоб у піднятому положенні дозволяти поступальний рух хвостовика 4 та відповідно ригелів 6 для їх втягування та висування. Щонайменше одна з пластин 3 має щонайменше одну поверхню 7 із щонайменше одним гніздом 8, розташованим належним чином поблизу щонайменше одного виступу 9, форма якого по суті відповідає формі гнізда 8. Ця щонайменше одна пластина 3 із щонайменше одним гніздом 8 може хитатися на напрямній осі 10, нерухомо прикріпленій до коробчастого корпусу 2. На практиці хитний рух можливий між двома крайніми положеннями, визначеними геометрією конструкції замка 1. Цей рух фактично можливий від першого положення, в якому щонайменше одне гніздо 8 входить у взаємодію з відповідним щонайменше одним виступом 9, яке утворюється в результаті спроб зламування ззовні, які мають за мету спричинити примусове втягування хвостовика 4 та втягування ригелів 6 (положення, показане на Фіг. 4), у друге неактивне положення, у якому гніздо 8 та виступ 9 рознесені на певну відстань і уможливлюється поступальний рух пластин 3, так що хвостовик 4 може бути висунутий та втягнутий (положення, показане на Фіг. 2). Слід зазначити, що у першому положенні (положення, показане на Фіг. 4) поступальний рух пластин 3 унеможливлений, а отже хвостовик 4 заблокований: у такому положенні дійсно забезпечений захист проти спроб зламування, таких як відкривання замка відмичкою. За допомогою відповідного інструмента злодій на практиці утримує хвостовик 4 так, що примушує його до втягування, а за допомогою другого інструмента підважує одну за одною розташовані одна на одній пластини З доти, доки хвостовик 4 не буде повністю звільнений, а отже зможе здійснити поступальний рух назад, спричинюючи втягування ригелів 6. Блокування щонайменше однієї пластини 3, спричинене міцним зачепленням гнізда 8 поверхні 7 з нерухомим виступом 9 (яке у дійсності виникає у випадку примусових дій ззовні, що відповідають тискові на Ψ хвостовик 4 у напрямку його втягування) унеможливлює здійснення пластинами 3 поступального руху під дією другого інструмента для злому. Таким чином, на практиці неможливе будь-яке поступальне пересування пластин 3, спричиненепримусовим втягуванням ригелів 6 (а отже й хвостовика 4), оскільки ця дія спричинює зачеплення виступу 9 із відповідним гніздом 8. Пластини 3 мають щонайменше один відповідний напрямний проріз 11 для осі 10, нерухомо прикріпленої до коробчастого корпусу 2: фактично вісь 10 являє собою центр обертання кожної пластини 3 під час будь-якої спроби зламування, що супроводжується спробою примусового втягування хвостовика 4 та ригелів 6. За варіантом здійснення, що має значний конкретний практичний інтерес, кожний із двох прорізів (вже згаданий проріз 11 та другий верхній проріз 12) призначений для відповідної нерухомої осі (вже згаданої першої осі 10 та другої осі 13) та орієнтований так, щоб уможливлювати поступальний рух пластин 3 по суті у вертикальному напрямку, що звільнює хвостовик 4. Проріз 12 має більшу ширину, ніж вісь 13, яка у нього входить. На відміну від нього, проріз 11 має форму та розміри, що відповідають осі 10. Втягування хвостовика 4 (спричинене, наприклад, спробою зламування шляхом відкривання замка відмичкою) супроводжується обертанням пластини 3 (або пластин 3) навколо осі 10, розташованої без зазорів у прорізі 11, та подальшим рухом ширшого прорізу 12 до зіткнення з відповідною віссю 13. 2 UA 98679 C2 5 10 15 20 25 30 35 40 45 50 55 60 Обертання пластини 3 (або пластин 3) до зіткнення крайки ширшого отвору 12 з відповідною віссю 13 являє собою перше положення для взаємного зчеплення щонайменше одного гнізда 8 з відповідним виступом 9. Слід зазначити, що для забезпечення оптимального розташування усіх елементів, що його утворюють, замок 1 включає в себе пружний засіб 14, розташований між нерухомим упором та зоною 15 поблизу гнізда 8 для пружного відведення щонайменше однієї пластини 3 у друге положення для взаємного відділення та відсутності взаємодії між гніздом 8 та виступом 9 та для стабільного підтримування згаданого положення, якщо не виникне зовнішнє механічне втручання. За конкретним варіантом здійснення, показаним на супровідних фігурах, пружний засіб 14 утворений пружиною, яка діє в осьовому напрямку та розташована всередині елемента 16, нерухомо прикріпленого до коробчастого корпусу 2. Вільний кінець пружини спирається на поверхню 7 поблизу гнізда 8 щонайменше однієї пластини 3. У випадку, показаному на супровідних фігурах, виконано множину гнізд 8, які взаємно розташовані одне за одним так, що утворюють подобу групи зубців. Для спрощення конструкції та складання замка 1 за цим винаходом елемент 16, нерухомо прикріплений до коробчастого корпусу 2 та призначений для розташування пружини, яка діє в осьовому напрямку (пружний засіб 14), також включає в себе виступ 9: він являє собою просто клиноподібний виступ, що простягається від його нижньої крайки у напрямку до оберненої до нього поверхні 7 пластини 3. Фактично кожна пластина 3 утворена основним плоским елементом, який має щонайменше одне гніздо 8 для виступу 9, та планкою. Основний плоский елемент та планка обернені один до одної та мають зубці для уможливлення взаємного зачеплення у множині положень для уможливлення перекодування замка 1. Це конструктивне виконання уможливлює навіть створення замків із двоборідковими ключами, які можуть бути перекодовані, та із засобами протидії спробам відкривання замка відмичкою. Таким чином показано, що винахід досягає поставленої мети та вирішує поставлені задачі. Цей винахід, таким чином описаний, припускає численні модифікації та варіанти, жодний з яких не виходить за межі обсягу наведеної формули винаходу. Усі частини можуть бути також замінені іншими технічно еквівалентними елементами. У наведених варіантах здійснення винаходу окремі елементи, подані у відношенні до конкретних прикладів, у дійсності можуть мінятися місцями з іншими елементами, наявними у інших варіантах здійснення винаходу. Крім того, слід зазначити, що нічого з того, що виявилося вже відомим під час процесу патентування, беззаперечно не повинно бути протиставлено та бути підставою для відмови. У дійсності застосовані матеріали, а також форми та розміри можуть бути модифіковані відповідно до конкретних вимог без виходу за межі обсягу цього винаходу, визначеного наведеними пунктами формули винаходу. ФОРМУЛА ВИНАХОДУ 1. Стійкий до зламування замок, який включає в себе коробчастий корпус (2), у якому розташована множина пластин (3) складної форми із відповідною частиною, виконаною з можливістю взаємодії з відповідною поверхнею хвостовика (4), який може здійснювати поступальний рух та має з вільного кінця (5) щонайменше один ригель (6), виконаний з можливістю втягування як єдине ціле зі згаданим хвостовиком (4), причому згадані пластини (3) можуть здійснювати вертикальний поступальний рух під дією згаданого ключа та виконані так, щоб у піднятому положенні дозволяти поступальний рух згаданого хвостовика (4) та згаданих ригелів (6) для їх втягування та висування, причому щонайменше одна зі згаданих пластин (3) має щонайменше одну поверхню (7) із щонайменше одним гніздом (8), розташованим поблизу щонайменше одного виступу (9) у відповідному йому місці, при цьому форма щонайменше одного виступу (9) загалом відповідає формі згаданого гнізда (8), причому згадана щонайменше одна пластина (3) із щонайменше одним гніздом (8) виконана з можливістю хитання на напрямній осі (10), нерухомо прикріпленій до згаданого коробчастого корпусу (2), між першим положенням, в якому згадане щонайменше одне гніздо (8) входить у взаємодію з відповідним 3 UA 98679 C2 5 10 15 20 25 30 35 щонайменше одним виступом (9), яке утворюється в результаті спроб зламування ззовні, які мають за мету спричинити втягування згаданого хвостовика (4) та згаданих ригелів (6), та у якому поступальний рух згаданих пластин (3) унеможливлений і, отже, хвостовик (4) заблокований, та другим неактивним положенням, у якому згадане гніздо (8) та згаданий виступ (9) рознесені на певну відстань і уможливлюється поступальний рух згаданих пластин (3), так що хвостовик (4) може бути висунутий та втягнутий, який відрізняється тим, що він додатково включає в себе пружний засіб (14), утворений пружиною, яка діє в осьовому напрямку, розташований між нерухомим упором та зоною (15), передбаченою поблизу згаданого гнізда (8), виконаного на згаданій поверхні (7), для створення пружного зусилля для відведення згаданої щонайменше однієї пластини (3) у згадане друге положення для розділення згаданих гнізда (8) та виступу (9), причому згадана пружина розташована всередині елемента (16), нерухомо прикріпленого до згаданого коробчастого корпусу (2), причому згаданий виступ (9) є частиною згаданого елемента (16), причому кінець згаданої пружини, який спирається на згадану поверхню (7), розташований поблизу згаданого гнізда (8) згаданої щонайменше однієї пластини (3). 2. Замок за п. 1, який відрізняється тим, що згадані пластини (3) мають щонайменше один відповідний напрямний проріз (11), в якому розташована згадана вісь (10), нерухомо прикріплена до згаданого коробчастого корпусу (2). 3. Замок за п. 2, який відрізняється тим, що передбачені два такі прорізи (11, 12), кожен з яких призначений для відповідної нерухомої осі (10, 13) та орієнтований так, щоб уможливлювати поступальний рух згаданих пластин (3) у загалом вертикальному напрямку зі звільненням згаданого хвостовика (4). 4. Замок за п. 3, який відрізняється тим, що один зі згаданих прорізів (12) має більшу ширину, ніж розташована в ньому вісь (13), а інший проріз (11) має форму та розміри, що відповідають осі (10), причому втягування згаданого хвостовика (4) супроводжується обертанням згаданої пластини (3) навколо осі (10), розташованої без зазорів у прорізі (11), та подальшим рухом ширшого прорізу (12) до зіткнення з відповідною віссю (13), причому згадане обертання пластини (3) до зіткнення крайки ширшого отвору (12) із відповідною віссю (13) відповідає згаданому першому положенню, у якому згадане щонайменше одне гніздо (8) входить у взаємодію з відповідним щонайменше одним виступом (9). 5. Замок за будь-яким із попередніх пунктів, який відрізняється тим, що кожна зі згаданих пластин (3) утворена основним плоским елементом, який має згадане щонайменше одне гніздо (8) для згаданого виступу (9), та планкою, причому згаданий плоский елемент та згадана планка обернені одне до одного та мають зубці з можливістю взаємного зачеплення у множині положень з можливістю перекодування згаданого замка (1). 4 UA 98679 C2 5 UA 98679 C2 6 UA 98679 C2 7 UA 98679 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
