Стійкий до зламу замок

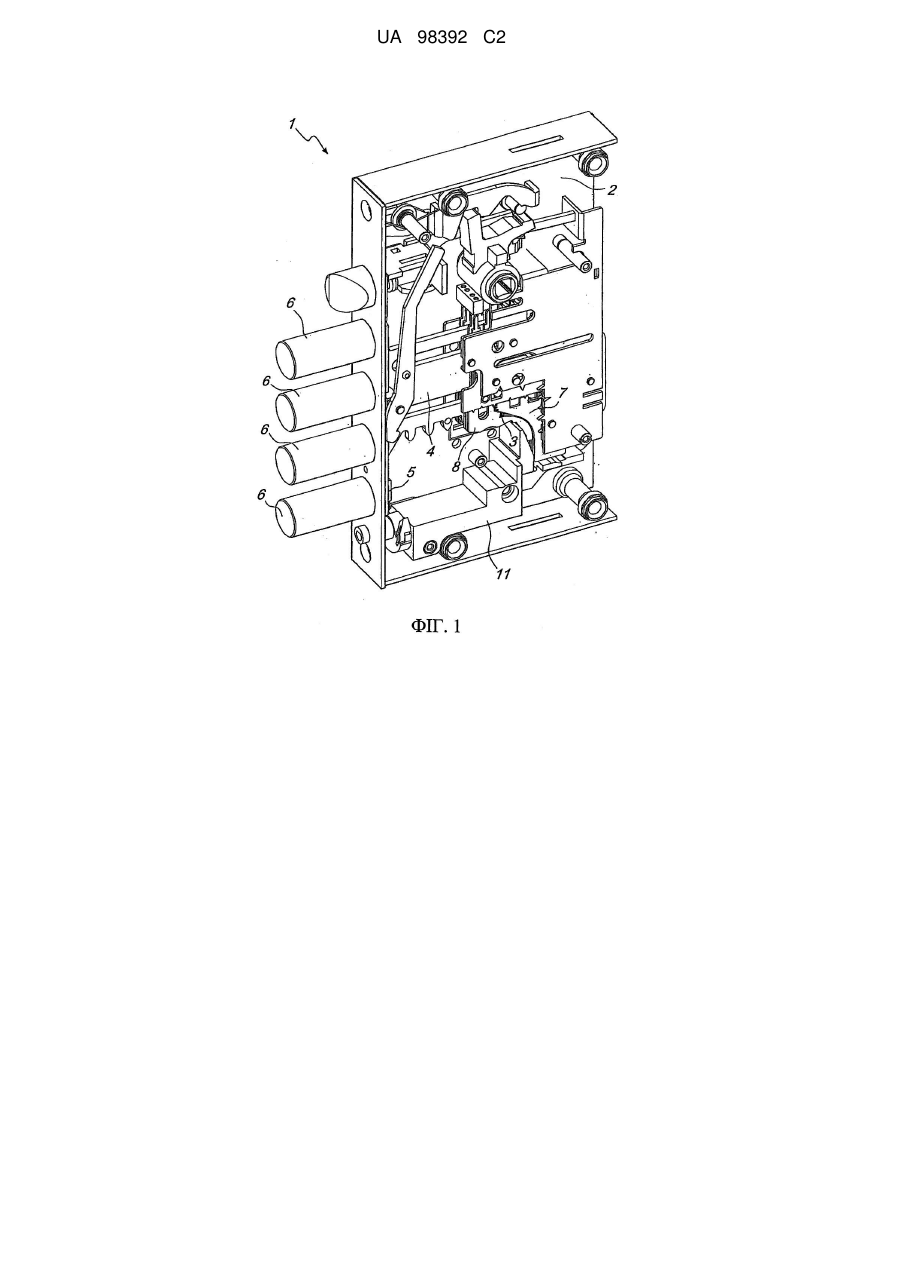

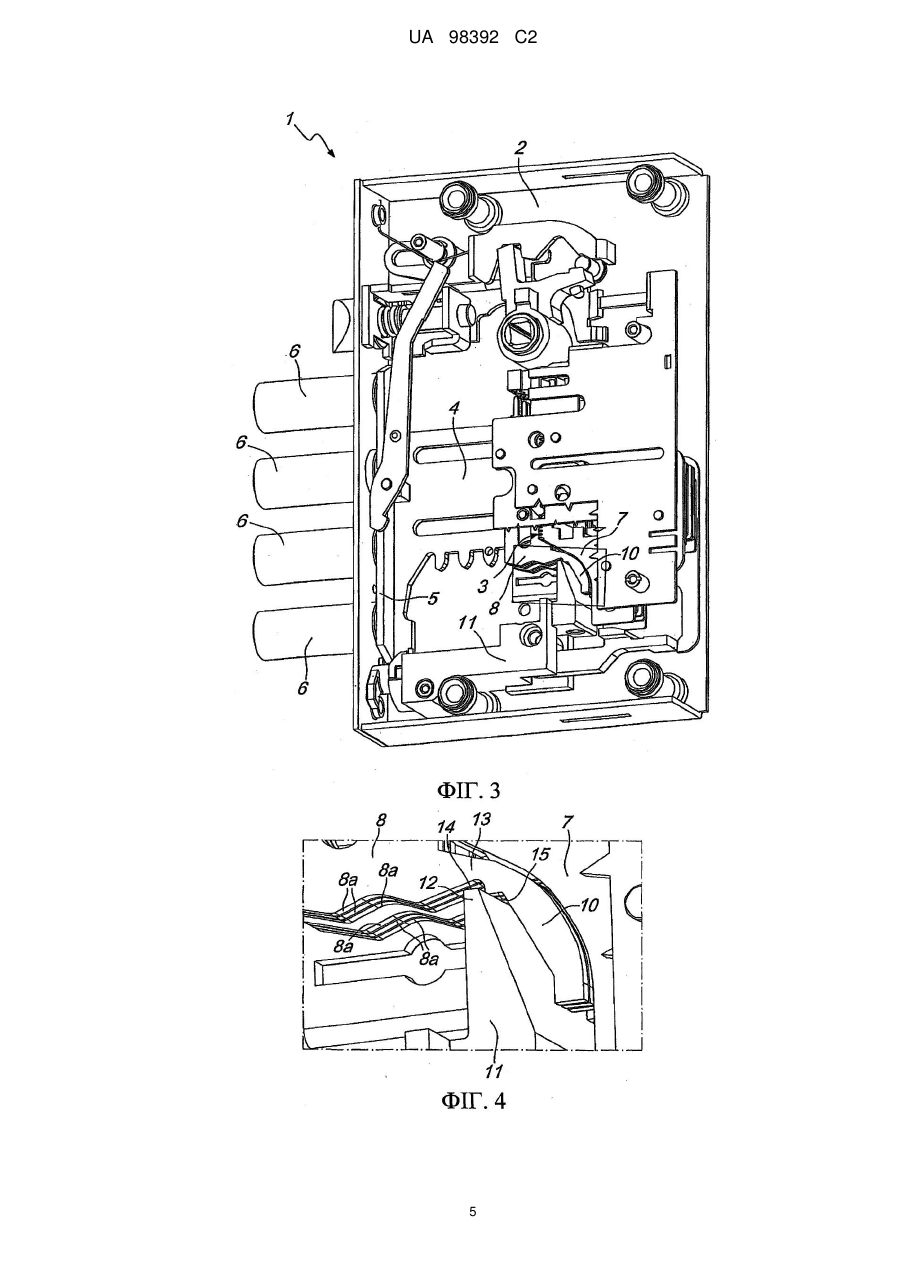

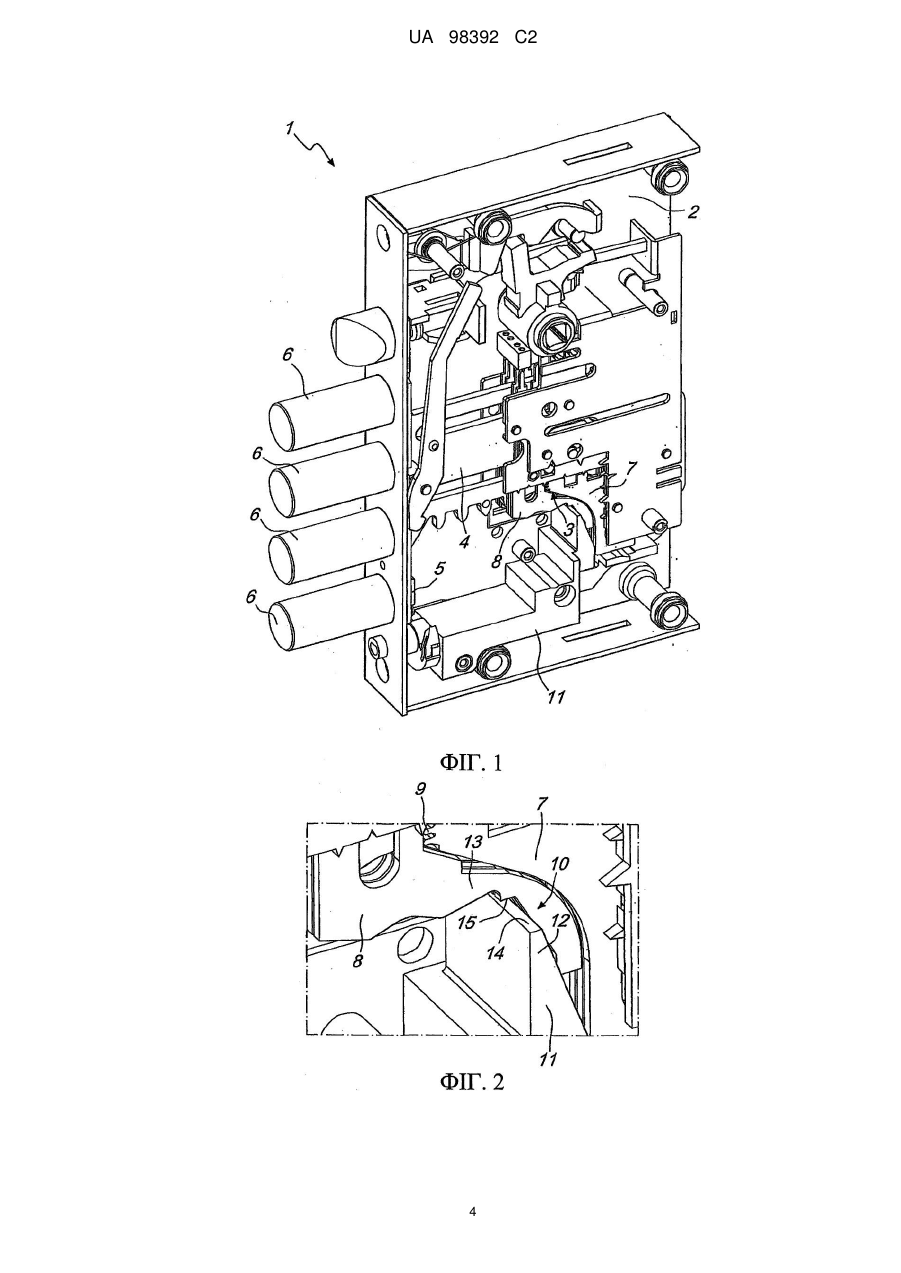

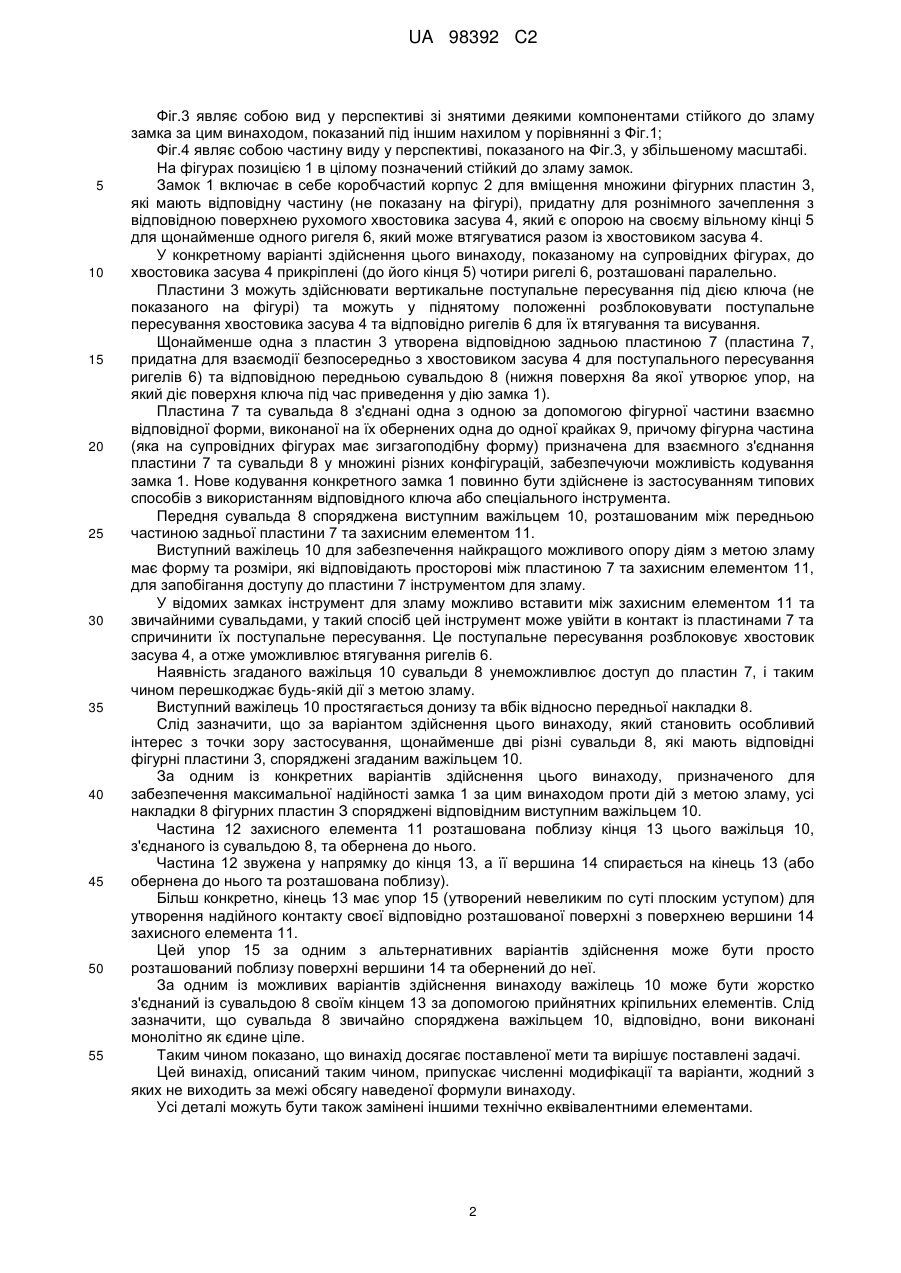

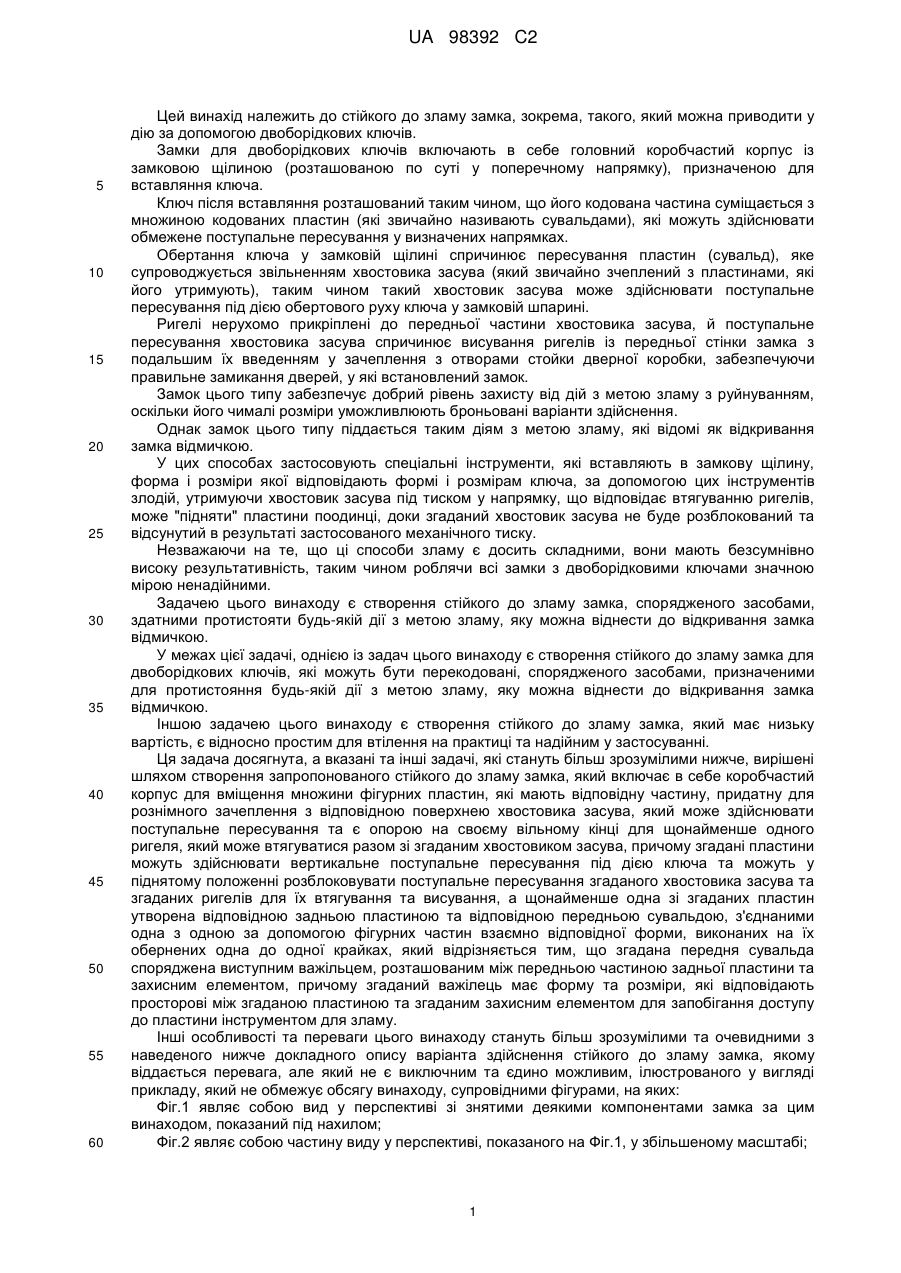

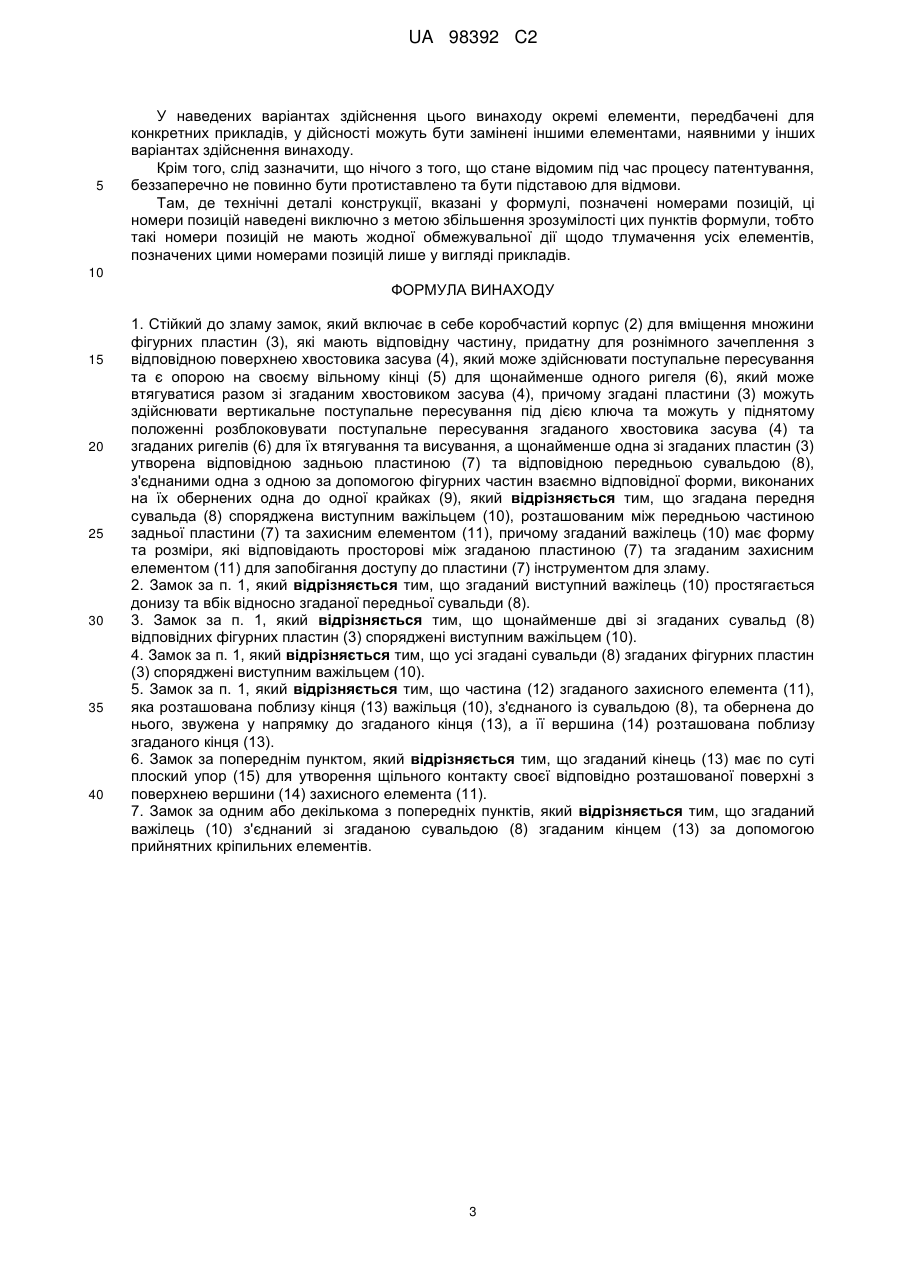

Реферат: Замок (1) включає в себе коробчастий корпус (2) для вміщення множини фігурних пластин (3), які мають відповідну частину, придатну для рознімного зачеплення з відповідною поверхнею хвостовика засува (4), який може здійснювати поступальне пересування та є опорою на своєму вільному кінці (5) для щонайменше одного ригеля (6), який може втягуватися разом із хвостовиком засува (4). Пластини (3) можуть здійснювати вертикальне поступальне пересування під дією ключа та можуть у піднятому положенні розблоковувати поступальне пересування хвостовика засува (4) та ригелів (6) для їх втягування та висування. Щонайменше одна з пластин (3) утворена відповідною задньою пластиною (7) та відповідною передньою сувальдою (8), з'єднаними одна з одною за допомогою фігурних частин взаємно відповідної форми. Передня сувальда (8) споряджена виступним важільцем (10), розташованим між передньою частиною задньої пластини (7) та захисним елементом (11). Важілець (10) має форму та розміри, що відповідають просторові між пластиною (7) та захисним елементом (11) для запобігання можливості доступу до пластини (7) інструментом для зламу. UA 98392 C2 (12) UA 98392 C2 UA 98392 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід належить до стійкого до зламу замка, зокрема, такого, який можна приводити у дію за допомогою двоборідкових ключів. Замки для двоборідкових ключів включають в себе головний коробчастий корпус із замковою щілиною (розташованою по суті у поперечному напрямку), призначеною для вставляння ключа. Ключ після вставляння розташований таким чином, що його кодована частина суміщається з множиною кодованих пластин (які звичайно називають сувальдами), які можуть здійснювати обмежене поступальне пересування у визначених напрямках. Обертання ключа у замковій щілині спричинює пересування пластин (сувальд), яке супроводжується звільненням хвостовика засува (який звичайно зчеплений з пластинами, які його утримують), таким чином такий хвостовик засува може здійснювати поступальне пересування під дією обертового руху ключа у замковій шпарині. Ригелі нерухомо прикріплені до передньої частини хвостовика засува, й поступальне пересування хвостовика засува спричинює висування ригелів із передньої стінки замка з подальшим їх введенням у зачеплення з отворами стойки дверної коробки, забезпечуючи правильне замикання дверей, у які встановлений замок. Замок цього типу забезпечує добрий рівень захисту від дій з метою зламу з руйнуванням, оскільки його чималі розміри уможливлюють броньовані варіанти здійснення. Однак замок цього типу піддається таким діям з метою зламу, які відомі як відкривання замка відмичкою. У цих способах застосовують спеціальні інструменти, які вставляють в замкову щілину, форма і розміри якої відповідають формі і розмірам ключа, за допомогою цих інструментів злодій, утримуючи хвостовик засува під тиском у напрямку, що відповідає втягуванню ригелів, може "підняти" пластини поодинці, доки згаданий хвостовик засува не буде розблокований та відсунутий в результаті застосованого механічного тиску. Незважаючи на те, що ці способи зламу є досить складними, вони мають безсумнівно високу результативність, таким чином роблячи всі замки з двоборідковими ключами значною мірою ненадійними. Задачею цього винаходу є створення стійкого до зламу замка, спорядженого засобами, здатними протистояти будь-якій дії з метою зламу, яку можна віднести до відкривання замка відмичкою. У межах цієї задачі, однією із задач цього винаходу є створення стійкого до зламу замка для двоборідкових ключів, які можуть бути перекодовані, спорядженого засобами, призначеними для протистояння будь-якій дії з метою зламу, яку можна віднести до відкривання замка відмичкою. Іншою задачею цього винаходу є створення стійкого до зламу замка, який має низьку вартість, є відносно простим для втілення на практиці та надійним у застосуванні. Ця задача досягнута, а вказані та інші задачі, які стануть більш зрозумілими нижче, вирішені шляхом створення запропонованого стійкого до зламу замка, який включає в себе коробчастий корпус для вміщення множини фігурних пластин, які мають відповідну частину, придатну для рознімного зачеплення з відповідною поверхнею хвостовика засува, який може здійснювати поступальне пересування та є опорою на своєму вільному кінці для щонайменше одного ригеля, який може втягуватися разом зі згаданим хвостовиком засува, причому згадані пластини можуть здійснювати вертикальне поступальне пересування під дією ключа та можуть у піднятому положенні розблоковувати поступальне пересування згаданого хвостовика засува та згаданих ригелів для їх втягування та висування, а щонайменше одна зі згаданих пластин утворена відповідною задньою пластиною та відповідною передньою сувальдою, з'єднаними одна з одною за допомогою фігурних частин взаємно відповідної форми, виконаних на їх обернених одна до одної крайках, який відрізняється тим, що згадана передня сувальда споряджена виступним важільцем, розташованим між передньою частиною задньої пластини та захисним елементом, причому згаданий важілець має форму та розміри, які відповідають просторові між згаданою пластиною та згаданим захисним елементом для запобігання доступу до пластини інструментом для зламу. Інші особливості та переваги цього винаходу стануть більш зрозумілими та очевидними з наведеного нижче докладного опису варіанта здійснення стійкого до зламу замка, якому віддається перевага, але який не є виключним та єдино можливим, ілюстрованого у вигляді прикладу, який не обмежує обсягу винаходу, супровідними фігурами, на яких: Фіг.1 являє собою вид у перспективі зі знятими деякими компонентами замка за цим винаходом, показаний під нахилом; Фіг.2 являє собою частину виду у перспективі, показаного на Фіг.1, у збільшеному масштабі; 1 UA 98392 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг.3 являє собою вид у перспективі зі знятими деякими компонентами стійкого до зламу замка за цим винаходом, показаний під іншим нахилом у порівнянні з Фіг.1; Фіг.4 являє собою частину виду у перспективі, показаного на Фіг.3, у збільшеному масштабі. На фігурах позицією 1 в цілому позначений стійкий до зламу замок. Замок 1 включає в себе коробчастий корпус 2 для вміщення множини фігурних пластин 3, які мають відповідну частину (не показану на фігурі), придатну для рознімного зачеплення з відповідною поверхнею рухомого хвостовика засува 4, який є опорою на своєму вільному кінці 5 для щонайменше одного ригеля 6, який може втягуватися разом із хвостовиком засува 4. У конкретному варіанті здійснення цього винаходу, показаному на супровідних фігурах, до хвостовика засува 4 прикріплені (до його кінця 5) чотири ригелі 6, розташовані паралельно. Пластини 3 можуть здійснювати вертикальне поступальне пересування під дією ключа (не показаного на фігурі) та можуть у піднятому положенні розблоковувати поступальне пересування хвостовика засува 4 та відповідно ригелів 6 для їх втягування та висування. Щонайменше одна з пластин 3 утворена відповідною задньою пластиною 7 (пластина 7, придатна для взаємодії безпосередньо з хвостовиком засува 4 для поступального пересування ригелів 6) та відповідною передньою сувальдою 8 (нижня поверхня 8а якої утворює упор, на який діє поверхня ключа під час приведення у дію замка 1). Пластина 7 та сувальда 8 з'єднані одна з одною за допомогою фігурної частини взаємно відповідної форми, виконаної на їх обернених одна до одної крайках 9, причому фігурна частина (яка на супровідних фігурах має зигзагоподібну форму) призначена для взаємного з'єднання пластини 7 та сувальди 8 у множині різних конфігурацій, забезпечуючи можливість кодування замка 1. Нове кодування конкретного замка 1 повинно бути здійснене із застосуванням типових способів з використанням відповідного ключа або спеціального інструмента. Передня сувальда 8 споряджена виступним важільцем 10, розташованим між передньою частиною задньої пластини 7 та захисним елементом 11. Виступний важілець 10 для забезпечення найкращого можливого опору діям з метою зламу має форму та розміри, які відповідають просторові між пластиною 7 та захисним елементом 11, для запобігання доступу до пластини 7 інструментом для зламу. У відомих замках інструмент для зламу можливо вставити між захисним елементом 11 та звичайними сувальдами, у такий спосіб цей інструмент може увійти в контакт із пластинами 7 та спричинити їх поступальне пересування. Це поступальне пересування розблоковує хвостовик засува 4, а отже уможливлює втягування ригелів 6. Наявність згаданого важільця 10 сувальди 8 унеможливлює доступ до пластин 7, і таким чином перешкоджає будь-якій дії з метою зламу. Виступний важілець 10 простягається донизу та вбік відносно передньої накладки 8. Слід зазначити, що за варіантом здійснення цього винаходу, який становить особливий інтерес з точки зору застосування, щонайменше дві різні сувальди 8, які мають відповідні фігурні пластини 3, споряджені згаданим важільцем 10. За одним із конкретних варіантів здійснення цього винаходу, призначеного для забезпечення максимальної надійності замка 1 за цим винаходом проти дій з метою зламу, усі накладки 8 фігурних пластин З споряджені відповідним виступним важільцем 10. Частина 12 захисного елемента 11 розташована поблизу кінця 13 цього важільця 10, з'єднаного із сувальдою 8, та обернена до нього. Частина 12 звужена у напрямку до кінця 13, а її вершина 14 спирається на кінець 13 (або обернена до нього та розташована поблизу). Більш конкретно, кінець 13 має упор 15 (утворений невеликим по суті плоским уступом) для утворення надійного контакту своєї відповідно розташованої поверхні з поверхнею вершини 14 захисного елемента 11. Цей упор 15 за одним з альтернативних варіантів здійснення може бути просто розташований поблизу поверхні вершини 14 та обернений до неї. За одним із можливих варіантів здійснення винаходу важілець 10 може бути жорстко з'єднаний із сувальдою 8 своїм кінцем 13 за допомогою прийнятних кріпильних елементів. Слід зазначити, що сувальда 8 звичайно споряджена важільцем 10, відповідно, вони виконані монолітно як єдине ціле. Таким чином показано, що винахід досягає поставленої мети та вирішує поставлені задачі. Цей винахід, описаний таким чином, припускає численні модифікації та варіанти, жодний з яких не виходить за межі обсягу наведеної формули винаходу. Усі деталі можуть бути також замінені іншими технічно еквівалентними елементами. 2 UA 98392 C2 5 У наведених варіантах здійснення цього винаходу окремі елементи, передбачені для конкретних прикладів, у дійсності можуть бути замінені іншими елементами, наявними у інших варіантах здійснення винаходу. Крім того, слід зазначити, що нічого з того, що стане відомим під час процесу патентування, беззаперечно не повинно бути протиставлено та бути підставою для відмови. Там, де технічні деталі конструкції, вказані у формулі, позначені номерами позицій, ці номери позицій наведені виключно з метою збільшення зрозумілості цих пунктів формули, тобто такі номери позицій не мають жодної обмежувальної дії щодо тлумачення усіх елементів, позначених цими номерами позицій лише у вигляді прикладів. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 1. Стійкий до зламу замок, який включає в себе коробчастий корпус (2) для вміщення множини фігурних пластин (3), які мають відповідну частину, придатну для рознімного зачеплення з відповідною поверхнею хвостовика засува (4), який може здійснювати поступальне пересування та є опорою на своєму вільному кінці (5) для щонайменше одного ригеля (6), який може втягуватися разом зі згаданим хвостовиком засува (4), причому згадані пластини (3) можуть здійснювати вертикальне поступальне пересування під дією ключа та можуть у піднятому положенні розблоковувати поступальне пересування згаданого хвостовика засува (4) та згаданих ригелів (6) для їх втягування та висування, а щонайменше одна зі згаданих пластин (3) утворена відповідною задньою пластиною (7) та відповідною передньою сувальдою (8), з'єднаними одна з одною за допомогою фігурних частин взаємно відповідної форми, виконаних на їх обернених одна до одної крайках (9), який відрізняється тим, що згадана передня сувальда (8) споряджена виступним важільцем (10), розташованим між передньою частиною задньої пластини (7) та захисним елементом (11), причому згаданий важілець (10) має форму та розміри, які відповідають просторові між згаданою пластиною (7) та згаданим захисним елементом (11) для запобігання доступу до пластини (7) інструментом для зламу. 2. Замок за п. 1, який відрізняється тим, що згаданий виступний важілець (10) простягається донизу та вбік відносно згаданої передньої сувальди (8). 3. Замок за п. 1, який відрізняється тим, що щонайменше дві зі згаданих сувальд (8) відповідних фігурних пластин (3) споряджені виступним важільцем (10). 4. Замок за п. 1, який відрізняється тим, що усі згадані сувальди (8) згаданих фігурних пластин (3) споряджені виступним важільцем (10). 5. Замок за п. 1, який відрізняється тим, що частина (12) згаданого захисного елемента (11), яка розташована поблизу кінця (13) важільця (10), з'єднаного із сувальдою (8), та обернена до нього, звужена у напрямку до згаданого кінця (13), а її вершина (14) розташована поблизу згаданого кінця (13). 6. Замок за попереднім пунктом, який відрізняється тим, що згаданий кінець (13) має по суті плоский упор (15) для утворення щільного контакту своєї відповідно розташованої поверхні з поверхнею вершини (14) захисного елемента (11). 7. Замок за одним або декількома з попередніх пунктів, який відрізняється тим, що згаданий важілець (10) з'єднаний зі згаданою сувальдою (8) згаданим кінцем (13) за допомогою прийнятних кріпильних елементів. 3 UA 98392 C2 4 UA98392 C2 5 UA 98392 C2 Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
