Автоін’єктор та спосіб підготовки до роботи автоін’єктора

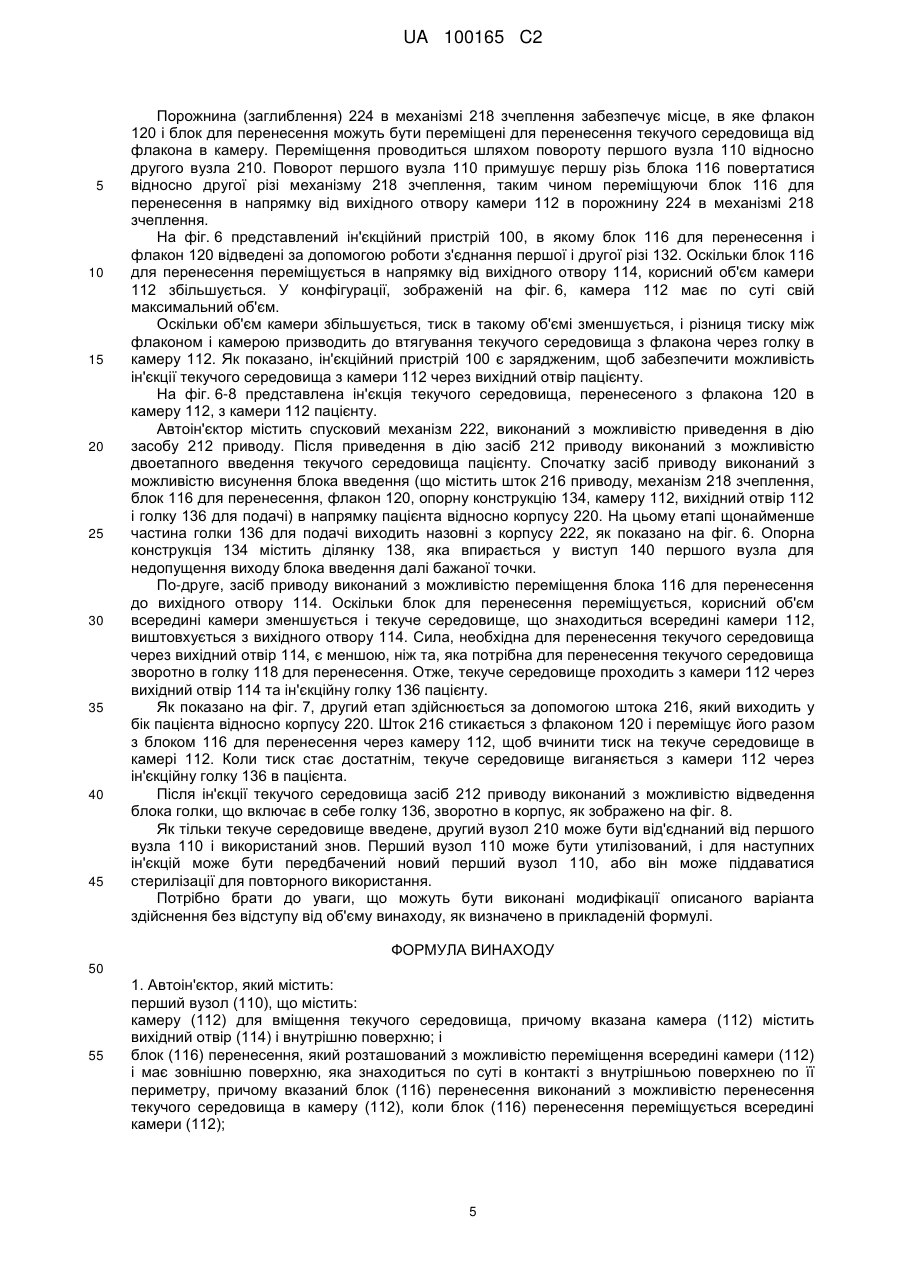

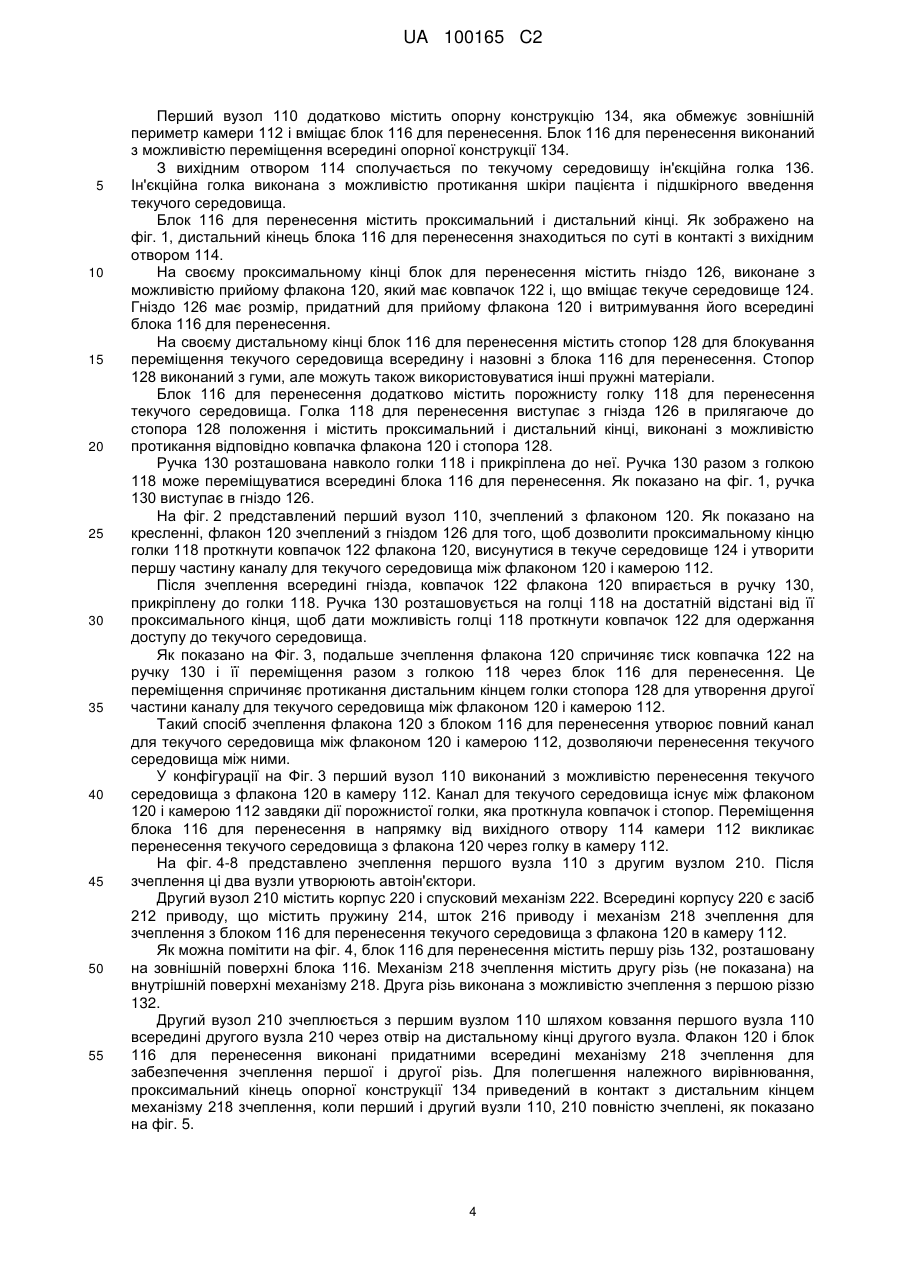

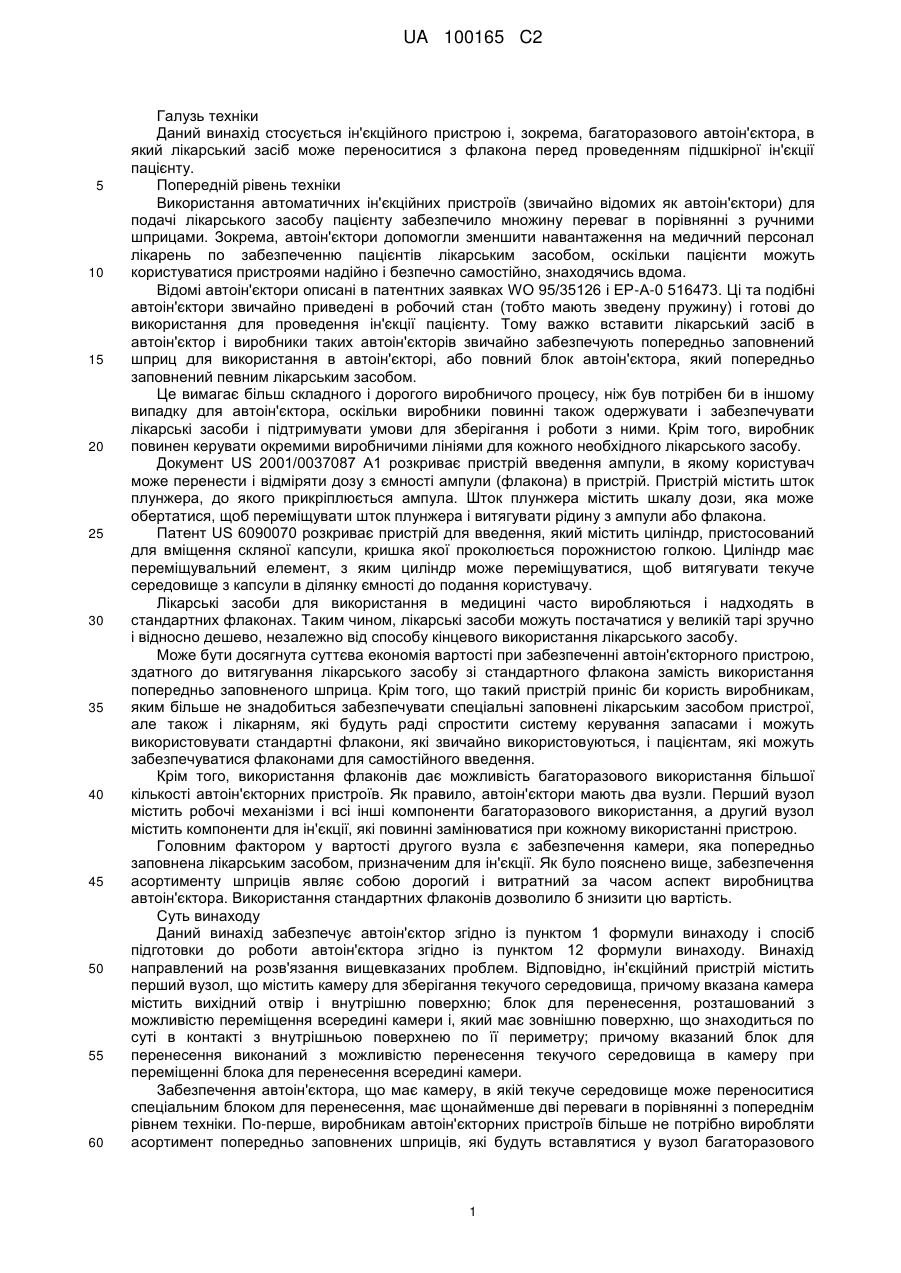

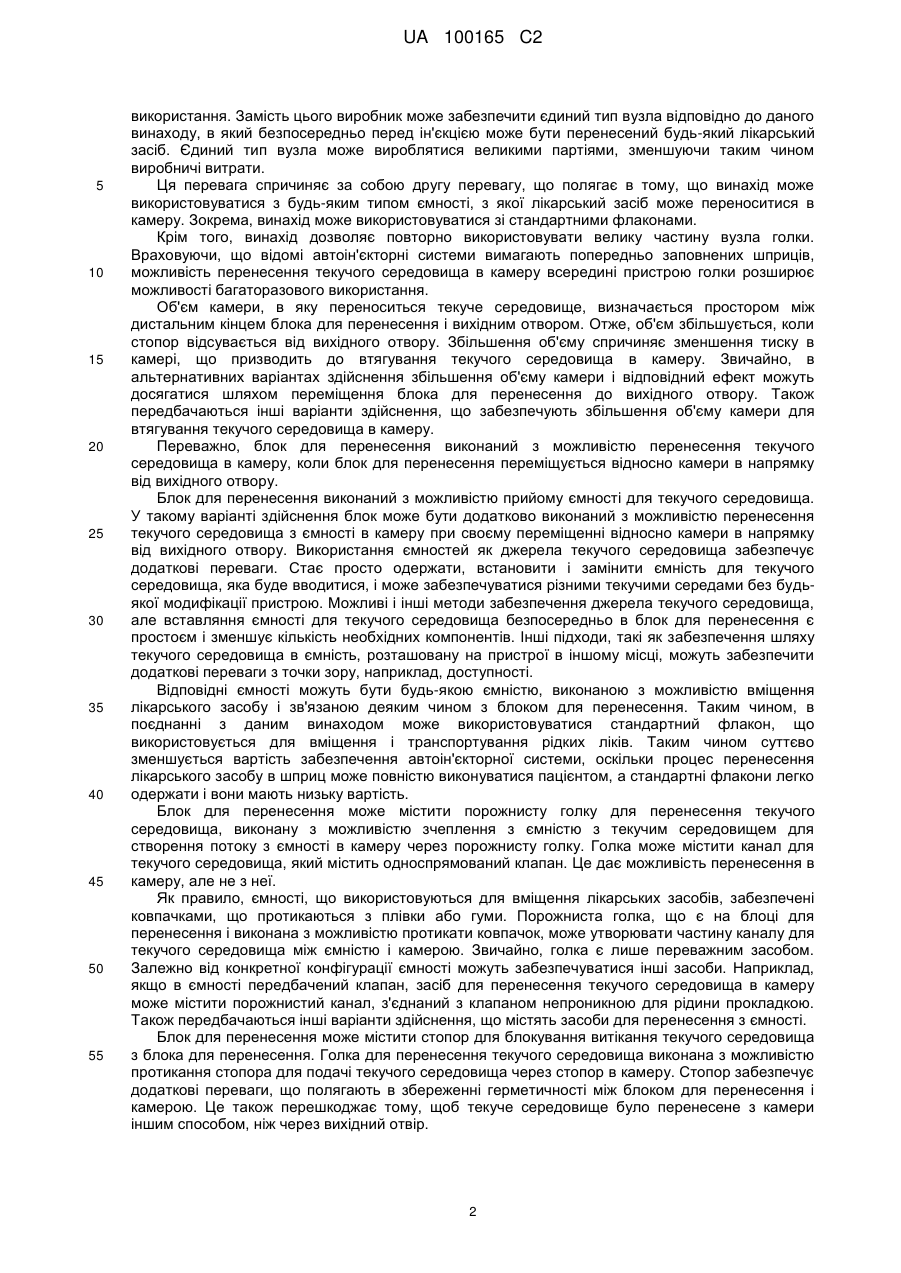

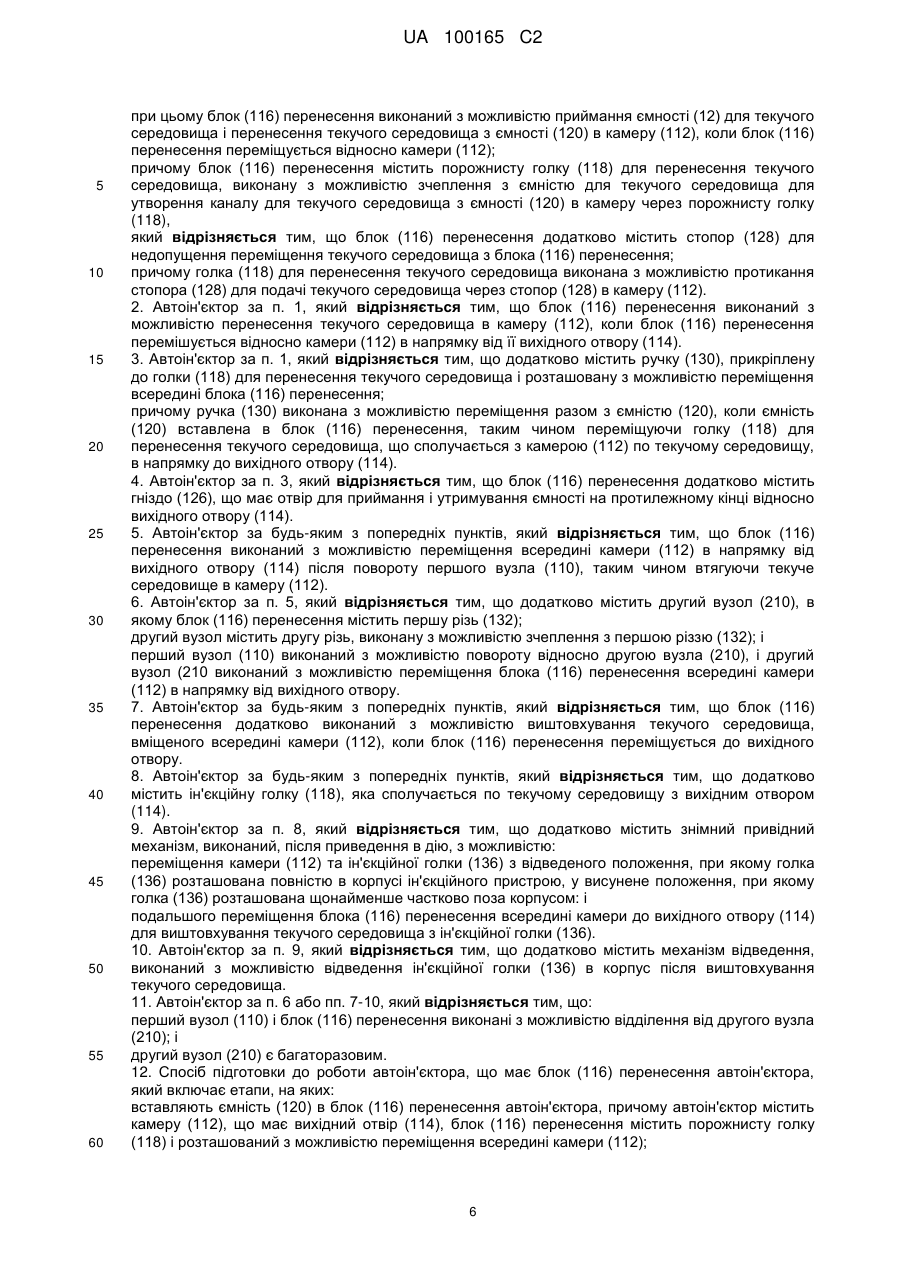

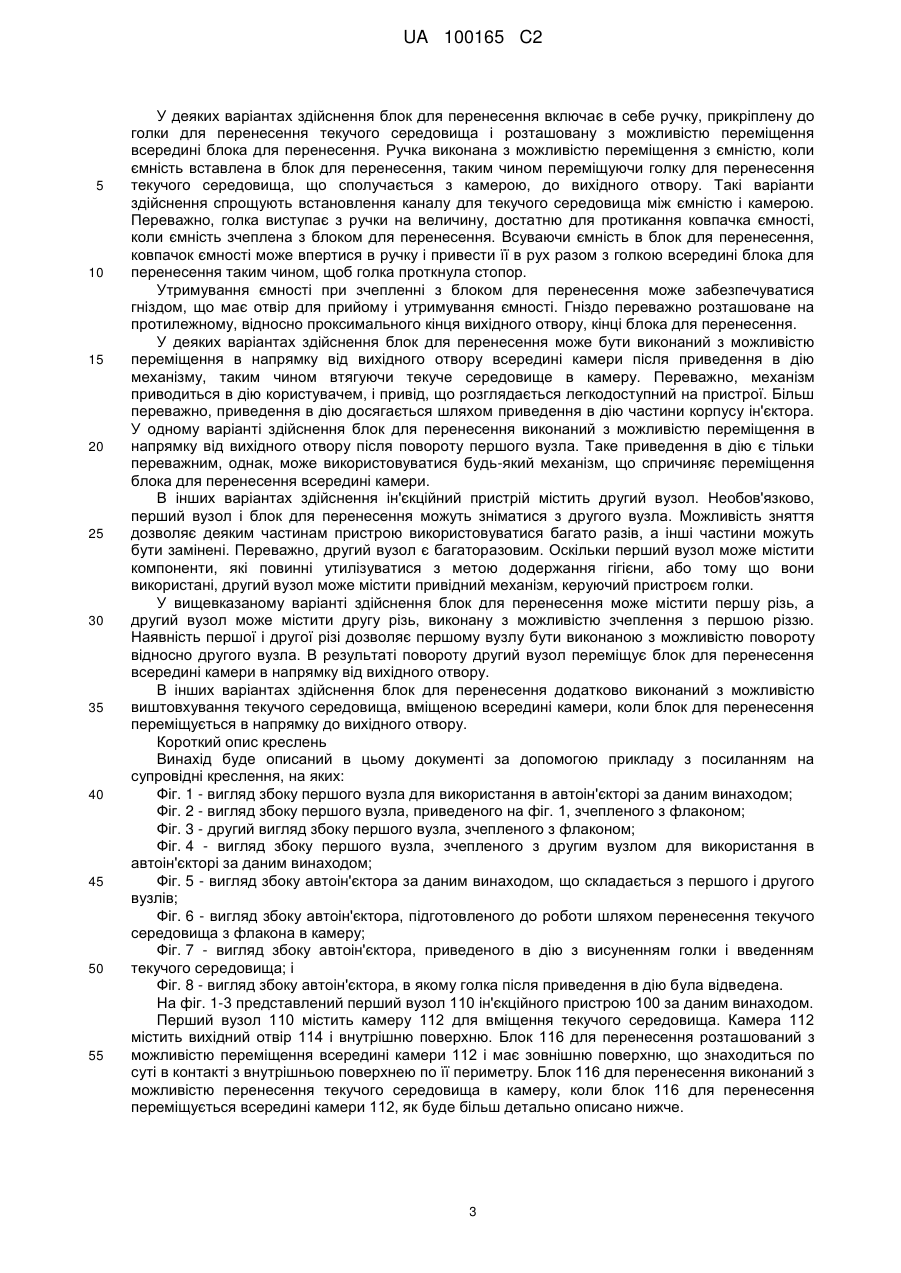

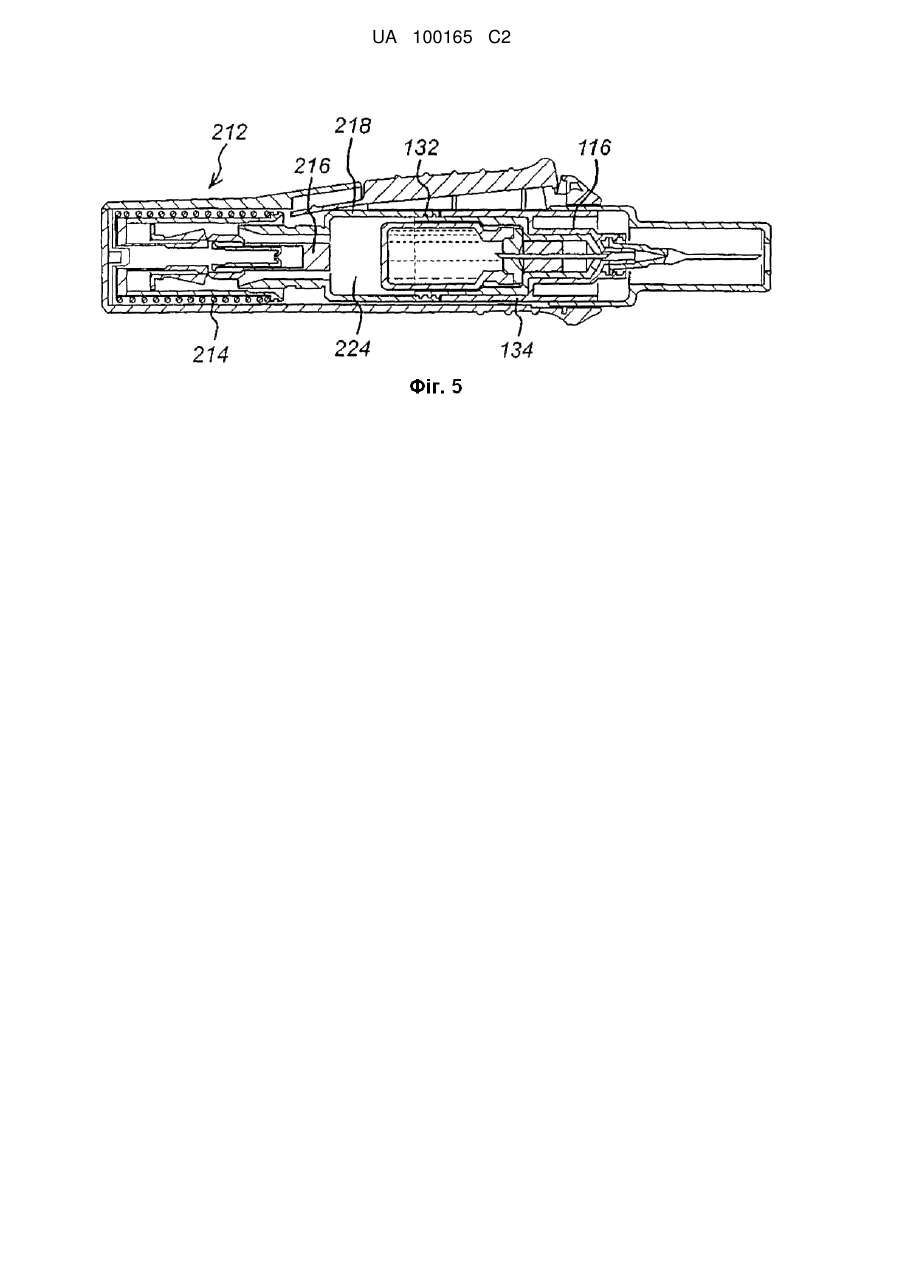

Реферат: Автоін'єктор містить перший вузол (110), що містить камеру (112) для вміщення текучого середовища. При цьому вказана камера (112) містить вихідний отвір (114) і внутрішню поверхню. Також автоін'єктор містить блок (116) перенесення, який розташований з можливістю переміщення всередині камери (112). При цьому блок (116) перенесення виконаний з можливістю приймання ємності (12) для текучого середовища і перенесення текучого середовища з ємності (120) в камеру (112), коли блок (116) перенесення переміщується відносно камери (112). При цьому блок (116) перенесення містить порожнисту голку (118) для перенесення текучого середовища, виконану з можливістю зчеплення з ємністю для текучого середовища для утворення каналу для текучого середовища з ємності (120) в камеру через порожнисту голку (118). Також блок (116) перенесення додатково містить стопор (128) для недопущення переміщення текучого середовища з блока перенесення (116). Голка (118) для перенесення текучого середовища виконана з можливістю протикання стопора (128) для подачі текучого середовища через стопор (128) в камеру (112). Спосіб підготовки до роботи автоін'єктора, що має блок (116) перенесення автоін'єктора, який включає етапи, на яких: вставляють ємність (120) в блок (116) перенесення автоін'єктора; протикають ємність (112) порожнистою голкою (118); протикають стопор (128) порожнистою голкою (118) для утворення каналу для текучого середовища між ємністю (120) і камерою (112); і переміщують блок (116) перенесення всередині камери (112), таким чином витягуючи текуче середовище з ємності (120) в камеру (112). UA 100165 C2 (12) UA 100165 C2 UA 100165 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід стосується ін'єкційного пристрою і, зокрема, багаторазового автоін'єктора, в який лікарський засіб може переноситися з флакона перед проведенням підшкірної ін'єкції пацієнту. Попередній рівень техніки Використання автоматичних ін'єкційних пристроїв (звичайно відомих як автоін'єктори) для подачі лікарського засобу пацієнту забезпечило множину переваг в порівнянні з ручними шприцами. Зокрема, автоін'єктори допомогли зменшити навантаження на медичний персонал лікарень по забезпеченню пацієнтів лікарським засобом, оскільки пацієнти можуть користуватися пристроями надійно і безпечно самостійно, знаходячись вдома. Відомі автоін'єктори описані в патентних заявках WO 95/35126 і ЕР-А-0 516473. Ці та подібні автоін'єктори звичайно приведені в робочий стан (тобто мають зведену пружину) і готові до використання для проведення ін'єкції пацієнту. Тому важко вставити лікарський засіб в автоін'єктор і виробники таких автоін'єкторів звичайно забезпечують попередньо заповнений шприц для використання в автоін'єкторі, або повний блок автоін'єктора, який попередньо заповнений певним лікарським засобом. Це вимагає більш складного і дорогого виробничого процесу, ніж був потрібен би в іншому випадку для автоін'єктора, оскільки виробники повинні також одержувати і забезпечувати лікарські засоби і підтримувати умови для зберігання і роботи з ними. Крім того, виробник повинен керувати окремими виробничими лініями для кожного необхідного лікарського засобу. Документ US 2001/0037087 А1 розкриває пристрій введення ампули, в якому користувач може перенести і відміряти дозу з ємності ампули (флакона) в пристрій. Пристрій містить шток плунжера, до якого прикріплюється ампула. Шток плунжера містить шкалу дози, яка може обертатися, щоб переміщувати шток плунжера і витягувати рідину з ампули або флакона. Патент US 6090070 розкриває пристрій для введення, який містить циліндр, пристосований для вміщення скляної капсули, кришка якої проколюється порожнистою голкою. Циліндр має переміщувальний елемент, з яким циліндр може переміщуватися, щоб витягувати текуче середовище з капсули в ділянку ємності до подання користувачу. Лікарські засоби для використання в медицині часто виробляються і надходять в стандартних флаконах. Таким чином, лікарські засоби можуть постачатися у великій тарі зручно і відносно дешево, незалежно від способу кінцевого використання лікарського засобу. Може бути досягнута суттєва економія вартості при забезпеченні автоін'єкторного пристрою, здатного до витягування лікарського засобу зі стандартного флакона замість використання попередньо заповненого шприца. Крім того, що такий пристрій приніс би користь виробникам, яким більше не знадобиться забезпечувати спеціальні заповнені лікарським засобом пристрої, але також і лікарням, які будуть раді спростити систему керування запасами і можуть використовувати стандартні флакони, які звичайно використовуються, і пацієнтам, які можуть забезпечуватися флаконами для самостійного введення. Крім того, використання флаконів дає можливість багаторазового використання більшої кількості автоін'єкторних пристроїв. Як правило, автоін'єктори мають два вузли. Перший вузол містить робочі механізми і всі інші компоненти багаторазового використання, а другий вузол містить компоненти для ін'єкції, які повинні замінюватися при кожному використанні пристрою. Головним фактором у вартості другого вузла є забезпечення камери, яка попередньо заповнена лікарським засобом, призначеним для ін'єкції. Як було пояснено вище, забезпечення асортименту шприців являє собою дорогий і витратний за часом аспект виробництва автоін'єктора. Використання стандартних флаконів дозволило б знизити цю вартість. Суть винаходу Даний винахід забезпечує автоін'єктор згідно із пунктом 1 формули винаходу і спосіб підготовки до роботи автоін'єктора згідно із пунктом 12 формули винаходу. Винахід направлений на розв'язання вищевказаних проблем. Відповідно, ін'єкційний пристрій містить перший вузол, що містить камеру для зберігання текучого середовища, причому вказана камера містить вихідний отвір і внутрішню поверхню; блок для перенесення, розташований з можливістю переміщення всередині камери і, який має зовнішню поверхню, що знаходиться по суті в контакті з внутрішньою поверхнею по її периметру; причому вказаний блок для перенесення виконаний з можливістю перенесення текучого середовища в камеру при переміщенні блока для перенесення всередині камери. Забезпечення автоін'єктора, що має камеру, в якій текуче середовище може переноситися спеціальним блоком для перенесення, має щонайменше дві переваги в порівнянні з попереднім рівнем техніки. По-перше, виробникам автоін'єкторних пристроїв більше не потрібно виробляти асортимент попередньо заповнених шприців, які будуть вставлятися у вузол багаторазового 1 UA 100165 C2 5 10 15 20 25 30 35 40 45 50 55 використання. Замість цього виробник може забезпечити єдиний тип вузла відповідно до даного винаходу, в який безпосередньо перед ін'єкцією може бути перенесений будь-який лікарський засіб. Єдиний тип вузла може вироблятися великими партіями, зменшуючи таким чином виробничі витрати. Ця перевага спричиняє за собою другу перевагу, що полягає в тому, що винахід може використовуватися з будь-яким типом ємності, з якої лікарський засіб може переноситися в камеру. Зокрема, винахід може використовуватися зі стандартними флаконами. Крім того, винахід дозволяє повторно використовувати велику частину вузла голки. Враховуючи, що відомі автоін'єкторні системи вимагають попередньо заповнених шприців, можливість перенесення текучого середовища в камеру всередині пристрою голки розширює можливості багаторазового використання. Об'єм камери, в яку переноситься текуче середовище, визначається простором між дистальним кінцем блока для перенесення і вихідним отвором. Отже, об'єм збільшується, коли стопор відсувається від вихідного отвору. Збільшення об'єму спричиняє зменшення тиску в камері, що призводить до втягування текучого середовища в камеру. Звичайно, в альтернативних варіантах здійснення збільшення об'єму камери і відповідний ефект можуть досягатися шляхом переміщення блока для перенесення до вихідного отвору. Також передбачаються інші варіанти здійснення, що забезпечують збільшення об'єму камери для втягування текучого середовища в камеру. Переважно, блок для перенесення виконаний з можливістю перенесення текучого середовища в камеру, коли блок для перенесення переміщується відносно камери в напрямку від вихідного отвору. Блок для перенесення виконаний з можливістю прийому ємності для текучого середовища. У такому варіанті здійснення блок може бути додатково виконаний з можливістю перенесення текучого середовища з ємності в камеру при своєму переміщенні відносно камери в напрямку від вихідного отвору. Використання ємностей як джерела текучого середовища забезпечує додаткові переваги. Стає просто одержати, встановити і замінити ємність для текучого середовища, яка буде вводитися, і може забезпечуватися різними текучими середами без будьякої модифікації пристрою. Можливі і інші методи забезпечення джерела текучого середовища, але вставляння ємності для текучого середовища безпосередньо в блок для перенесення є простоєм і зменшує кількість необхідних компонентів. Інші підходи, такі як забезпечення шляху текучого середовища в ємність, розташовану на пристрої в іншому місці, можуть забезпечити додаткові переваги з точки зору, наприклад, доступності. Відповідні ємності можуть бути будь-якою ємністю, виконаною з можливістю вміщення лікарського засобу і зв'язаною деяким чином з блоком для перенесення. Таким чином, в поєднанні з даним винаходом може використовуватися стандартний флакон, що використовується для вміщення і транспортування рідких ліків. Таким чином суттєво зменшується вартість забезпечення автоін'єкторної системи, оскільки процес перенесення лікарського засобу в шприц може повністю виконуватися пацієнтом, а стандартні флакони легко одержати і вони мають низьку вартість. Блок для перенесення може містити порожнисту голку для перенесення текучого середовища, виконану з можливістю зчеплення з ємністю з текучим середовищем для створення потоку з ємності в камеру через порожнисту голку. Голка може містити канал для текучого середовища, який містить односпрямований клапан. Це дає можливість перенесення в камеру, але не з неї. Як правило, ємності, що використовуються для вміщення лікарських засобів, забезпечені ковпачками, що протикаються з плівки або гуми. Порожниста голка, що є на блоці для перенесення і виконана з можливістю протикати ковпачок, може утворювати частину каналу для текучого середовища між ємністю і камерою. Звичайно, голка є лише переважним засобом. Залежно від конкретної конфігурації ємності можуть забезпечуватися інші засоби. Наприклад, якщо в ємності передбачений клапан, засіб для перенесення текучого середовища в камеру може містити порожнистий канал, з'єднаний з клапаном непроникною для рідини прокладкою. Також передбачаються інші варіанти здійснення, що містять засоби для перенесення з ємності. Блок для перенесення може містити стопор для блокування витікання текучого середовища з блока для перенесення. Голка для перенесення текучого середовища виконана з можливістю протикання стопора для подачі текучого середовища через стопор в камеру. Стопор забезпечує додаткові переваги, що полягають в збереженні герметичності між блоком для перенесення і камерою. Це також перешкоджає тому, щоб текуче середовище було перенесене з камери іншим способом, ніж через вихідний отвір. 2 UA 100165 C2 5 10 15 20 25 30 35 40 45 50 55 У деяких варіантах здійснення блок для перенесення включає в себе ручку, прикріплену до голки для перенесення текучого середовища і розташовану з можливістю переміщення всередині блока для перенесення. Ручка виконана з можливістю переміщення з ємністю, коли ємність вставлена в блок для перенесення, таким чином переміщуючи голку для перенесення текучого середовища, що сполучається з камерою, до вихідного отвору. Такі варіанти здійснення спрощують встановлення каналу для текучого середовища між ємністю і камерою. Переважно, голка виступає з ручки на величину, достатню для протикання ковпачка ємності, коли ємність зчеплена з блоком для перенесення. Всуваючи ємність в блок для перенесення, ковпачок ємності може впертися в ручку і привести її в рух разом з голкою всередині блока для перенесення таким чином, щоб голка проткнула стопор. Утримування ємності при зчепленні з блоком для перенесення може забезпечуватися гніздом, що має отвір для прийому і утримування ємності. Гніздо переважно розташоване на протилежному, відносно проксимального кінця вихідного отвору, кінці блока для перенесення. У деяких варіантах здійснення блок для перенесення може бути виконаний з можливістю переміщення в напрямку від вихідного отвору всередині камери після приведення в дію механізму, таким чином втягуючи текуче середовище в камеру. Переважно, механізм приводиться в дію користувачем, і привід, що розглядається легкодоступний на пристрої. Більш переважно, приведення в дію досягається шляхом приведення в дію частини корпусу ін'єктора. У одному варіанті здійснення блок для перенесення виконаний з можливістю переміщення в напрямку від вихідного отвору після повороту першого вузла. Таке приведення в дію є тільки переважним, однак, може використовуватися будь-який механізм, що спричиняє переміщення блока для перенесення всередині камери. В інших варіантах здійснення ін'єкційний пристрій містить другий вузол. Необов'язково, перший вузол і блок для перенесення можуть зніматися з другого вузла. Можливість зняття дозволяє деяким частинам пристрою використовуватися багато разів, а інші частини можуть бути замінені. Переважно, другий вузол є багаторазовим. Оскільки перший вузол може містити компоненти, які повинні утилізуватися з метою додержання гігієни, або тому що вони використані, другий вузол може містити привідний механізм, керуючий пристроєм голки. У вищевказаному варіанті здійснення блок для перенесення може містити першу різь, а другий вузол може містити другу різь, виконану з можливістю зчеплення з першою різзю. Наявність першої і другої різі дозволяє першому вузлу бути виконаною з можливістю повороту відносно другого вузла. В результаті повороту другий вузол переміщує блок для перенесення всередині камери в напрямку від вихідного отвору. В інших варіантах здійснення блок для перенесення додатково виконаний з можливістю виштовхування текучого середовища, вміщеною всередині камери, коли блок для перенесення переміщується в напрямку до вихідного отвору. Короткий опис креслень Винахід буде описаний в цьому документі за допомогою прикладу з посиланням на супровідні креслення, на яких: Фіг. 1 - вигляд збоку першого вузла для використання в автоін'єкторі за даним винаходом; Фіг. 2 - вигляд збоку першого вузла, приведеного на фіг. 1, зчепленого з флаконом; Фіг. 3 - другий вигляд збоку першого вузла, зчепленого з флаконом; Фіг. 4 - вигляд збоку першого вузла, зчепленого з другим вузлом для використання в автоін'єкторі за даним винаходом; Фіг. 5 - вигляд збоку автоін'єктора за даним винаходом, що складається з першого і другого вузлів; Фіг. 6 - вигляд збоку автоін'єктора, підготовленого до роботи шляхом перенесення текучого середовища з флакона в камеру; Фіг. 7 - вигляд збоку автоін'єктора, приведеного в дію з висуненням голки і введенням текучого середовища; і Фіг. 8 - вигляд збоку автоін'єктора, в якому голка після приведення в дію була відведена. На фіг. 1-3 представлений перший вузол 110 ін'єкційного пристрою 100 за даним винаходом. Перший вузол 110 містить камеру 112 для вміщення текучого середовища. Камера 112 містить вихідний отвір 114 і внутрішню поверхню. Блок 116 для перенесення розташований з можливістю переміщення всередині камери 112 і має зовнішню поверхню, що знаходиться по суті в контакті з внутрішньою поверхнею по її периметру. Блок 116 для перенесення виконаний з можливістю перенесення текучого середовища в камеру, коли блок 116 для перенесення переміщується всередині камери 112, як буде більш детально описано нижче. 3 UA 100165 C2 5 10 15 20 25 30 35 40 45 50 55 Перший вузол 110 додатково містить опорну конструкцію 134, яка обмежує зовнішній периметр камери 112 і вміщає блок 116 для перенесення. Блок 116 для перенесення виконаний з можливістю переміщення всередині опорної конструкції 134. З вихідним отвором 114 сполучається по текучому середовищу ін'єкційна голка 136. Ін'єкційна голка виконана з можливістю протикання шкіри пацієнта і підшкірного введення текучого середовища. Блок 116 для перенесення містить проксимальний і дистальний кінці. Як зображено на фіг. 1, дистальний кінець блока 116 для перенесення знаходиться по суті в контакті з вихідним отвором 114. На своєму проксимальному кінці блок для перенесення містить гніздо 126, виконане з можливістю прийому флакона 120, який має ковпачок 122 і, що вміщає текуче середовище 124. Гніздо 126 має розмір, придатний для прийому флакона 120 і витримування його всередині блока 116 для перенесення. На своєму дистальному кінці блок 116 для перенесення містить стопор 128 для блокування переміщення текучого середовища всередину і назовні з блока 116 для перенесення. Стопор 128 виконаний з гуми, але можуть також використовуватися інші пружні матеріали. Блок 116 для перенесення додатково містить порожнисту голку 118 для перенесення текучого середовища. Голка 118 для перенесення виступає з гнізда 126 в прилягаюче до стопора 128 положення і містить проксимальний і дистальний кінці, виконані з можливістю протикання відповідно ковпачка флакона 120 і стопора 128. Ручка 130 розташована навколо голки 118 і прикріплена до неї. Ручка 130 разом з голкою 118 може переміщуватися всередині блока 116 для перенесення. Як показано на фіг. 1, ручка 130 виступає в гніздо 126. На фіг. 2 представлений перший вузол 110, зчеплений з флаконом 120. Як показано на кресленні, флакон 120 зчеплений з гніздом 126 для того, щоб дозволити проксимальному кінцю голки 118 проткнути ковпачок 122 флакона 120, висунутися в текуче середовище 124 і утворити першу частину каналу для текучого середовища між флаконом 120 і камерою 112. Після зчеплення всередині гнізда, ковпачок 122 флакона 120 впирається в ручку 130, прикріплену до голки 118. Ручка 130 розташовується на голці 118 на достатній відстані від її проксимального кінця, щоб дати можливість голці 118 проткнути ковпачок 122 для одержання доступу до текучого середовища. Як показано на Фіг. 3, подальше зчеплення флакона 120 спричиняє тиск ковпачка 122 на ручку 130 і її переміщення разом з голкою 118 через блок 116 для перенесення. Це переміщення спричиняє протикання дистальним кінцем голки стопора 128 для утворення другої частини каналу для текучого середовища між флаконом 120 і камерою 112. Такий спосіб зчеплення флакона 120 з блоком 116 для перенесення утворює повний канал для текучого середовища між флаконом 120 і камерою 112, дозволяючи перенесення текучого середовища між ними. У конфігурації на Фіг. 3 перший вузол 110 виконаний з можливістю перенесення текучого середовища з флакона 120 в камеру 112. Канал для текучого середовища існує між флаконом 120 і камерою 112 завдяки дії порожнистої голки, яка проткнула ковпачок і стопор. Переміщення блока 116 для перенесення в напрямку від вихідного отвору 114 камери 112 викликає перенесення текучого середовища з флакона 120 через голку в камеру 112. На фіг. 4-8 представлено зчеплення першого вузла 110 з другим вузлом 210. Після зчеплення ці два вузли утворюють автоін'єктори. Другий вузол 210 містить корпус 220 і спусковий механізм 222. Всередині корпусу 220 є засіб 212 приводу, що містить пружину 214, шток 216 приводу і механізм 218 зчеплення для зчеплення з блоком 116 для перенесення текучого середовища з флакона 120 в камеру 112. Як можна помітити на фіг. 4, блок 116 для перенесення містить першу різь 132, розташовану на зовнішній поверхні блока 116. Механізм 218 зчеплення містить другу різь (не показана) на внутрішній поверхні механізму 218. Друга різь виконана з можливістю зчеплення з першою різзю 132. Другий вузол 210 зчеплюється з першим вузлом 110 шляхом ковзання першого вузла 110 всередині другого вузла 210 через отвір на дистальному кінці другого вузла. Флакон 120 і блок 116 для перенесення виконані придатними всередині механізму 218 зчеплення для забезпечення зчеплення першої і другої різь. Для полегшення належного вирівнювання, проксимальний кінець опорної конструкції 134 приведений в контакт з дистальним кінцем механізму 218 зчеплення, коли перший і другий вузли 110, 210 повністю зчеплені, як показано на фіг. 5. 4 UA 100165 C2 5 10 15 20 25 30 35 40 45 Порожнина (заглиблення) 224 в механізмі 218 зчеплення забезпечує місце, в яке флакон 120 і блок для перенесення можуть бути переміщені для перенесення текучого середовища від флакона в камеру. Переміщення проводиться шляхом повороту першого вузла 110 відносно другого вузла 210. Поворот першого вузла 110 примушує першу різь блока 116 повертатися відносно другої різі механізму 218 зчеплення, таким чином переміщуючи блок 116 для перенесення в напрямку від вихідного отвору камери 112 в порожнину 224 в механізмі 218 зчеплення. На фіг. 6 представлений ін'єкційний пристрій 100, в якому блок 116 для перенесення і флакон 120 відведені за допомогою роботи з'єднання першої і другої різі 132. Оскільки блок 116 для перенесення переміщується в напрямку від вихідного отвору 114, корисний об'єм камери 112 збільшується. У конфігурації, зображеній на фіг. 6, камера 112 має по суті свій максимальний об'єм. Оскільки об'єм камери збільшується, тиск в такому об'ємі зменшується, і різниця тиску між флаконом і камерою призводить до втягування текучого середовища з флакона через голку в камеру 112. Як показано, ін'єкційний пристрій 100 є зарядженим, щоб забезпечити можливість ін'єкції текучого середовища з камери 112 через вихідний отвір пацієнту. На фіг. 6-8 представлена ін'єкція текучого середовища, перенесеного з флакона 120 в камеру 112, з камери 112 пацієнту. Автоін'єктор містить спусковий механізм 222, виконаний з можливістю приведення в дію засобу 212 приводу. Після приведення в дію засіб 212 приводу виконаний з можливістю двоетапного введення текучого середовища пацієнту. Спочатку засіб приводу виконаний з можливістю висунення блока введення (що містить шток 216 приводу, механізм 218 зчеплення, блок 116 для перенесення, флакон 120, опорну конструкцію 134, камеру 112, вихідний отвір 112 і голку 136 для подачі) в напрямку пацієнта відносно корпусу 220. На цьому етапі щонайменше частина голки 136 для подачі виходить назовні з корпусу 222, як показано на фіг. 6. Опорна конструкція 134 містить ділянку 138, яка впирається у виступ 140 першого вузла для недопущення виходу блока введення далі бажаної точки. По-друге, засіб приводу виконаний з можливістю переміщення блока 116 для перенесення до вихідного отвору 114. Оскільки блок для перенесення переміщується, корисний об'єм всередині камери зменшується і текуче середовище, що знаходиться всередині камери 112, виштовхується з вихідного отвору 114. Сила, необхідна для перенесення текучого середовища через вихідний отвір 114, є меншою, ніж та, яка потрібна для перенесення текучого середовища зворотно в голку 118 для перенесення. Отже, текуче середовище проходить з камери 112 через вихідний отвір 114 та ін'єкційну голку 136 пацієнту. Як показано на фіг. 7, другий етап здійснюється за допомогою штока 216, який виходить у бік пацієнта відносно корпусу 220. Шток 216 стикається з флаконом 120 і переміщує його разом з блоком 116 для перенесення через камеру 112, щоб вчинити тиск на текуче середовище в камері 112. Коли тиск стає достатнім, текуче середовище виганяється з камери 112 через ін'єкційну голку 136 в пацієнта. Після ін'єкції текучого середовища засіб 212 приводу виконаний з можливістю відведення блока голки, що включає в себе голку 136, зворотно в корпус, як зображено на фіг. 8. Як тільки текуче середовище введене, другий вузол 210 може бути від'єднаний від першого вузла 110 і використаний знов. Перший вузол 110 може бути утилізований, і для наступних ін'єкцій може бути передбачений новий перший вузол 110, або він може піддаватися стерилізації для повторного використання. Потрібно брати до уваги, що можуть бути виконані модифікації описаного варіанта здійснення без відступу від об'єму винаходу, як визначено в прикладеній формулі. ФОРМУЛА ВИНАХОДУ 50 55 1. Автоін'єктор, який містить: перший вузол (110), що містить: камеру (112) для вміщення текучого середовища, причому вказана камера (112) містить вихідний отвір (114) і внутрішню поверхню; і блок (116) перенесення, який розташований з можливістю переміщення всередині камери (112) і має зовнішню поверхню, яка знаходиться по суті в контакті з внутрішньою поверхнею по її периметру, причому вказаний блок (116) перенесення виконаний з можливістю перенесення текучого середовища в камеру (112), коли блок (116) перенесення переміщується всередині камери (112); 5 UA 100165 C2 5 10 15 20 25 30 35 40 45 50 55 60 при цьому блок (116) перенесення виконаний з можливістю приймання ємності (12) для текучого середовища і перенесення текучого середовища з ємності (120) в камеру (112), коли блок (116) перенесення переміщується відносно камери (112); причому блок (116) перенесення містить порожнисту голку (118) для перенесення текучого середовища, виконану з можливістю зчеплення з ємністю для текучого середовища для утворення каналу для текучого середовища з ємності (120) в камеру через порожнисту голку (118), який відрізняється тим, що блок (116) перенесення додатково містить стопор (128) для недопущення переміщення текучого середовища з блока (116) перенесення; причому голка (118) для перенесення текучого середовища виконана з можливістю протикання стопора (128) для подачі текучого середовища через стопор (128) в камеру (112). 2. Автоін'єктор за п. 1, який відрізняється тим, що блок (116) перенесення виконаний з можливістю перенесення текучого середовища в камеру (112), коли блок (116) перенесення перемішується відносно камери (112) в напрямку від її вихідного отвору (114). 3. Автоін'єктор за п. 1, який відрізняється тим, що додатково містить ручку (130), прикріплену до голки (118) для перенесення текучого середовища і розташовану з можливістю переміщення всередині блока (116) перенесення; причому ручка (130) виконана з можливістю переміщення разом з ємністю (120), коли ємність (120) вставлена в блок (116) перенесення, таким чином переміщуючи голку (118) для перенесення текучого середовища, що сполучається з камерою (112) по текучому середовищу, в напрямку до вихідного отвору (114). 4. Автоін'єктор за п. 3, який відрізняється тим, що блок (116) перенесення додатково містить гніздо (126), що має отвір для приймання і утримування ємності на протилежному кінці відносно вихідного отвору (114). 5. Автоін'єктор за будь-яким з попередніх пунктів, який відрізняється тим, що блок (116) перенесення виконаний з можливістю переміщення всередині камери (112) в напрямку від вихідного отвору (114) після повороту першого вузла (110), таким чином втягуючи текуче середовище в камеру (112). 6. Автоін'єктор за п. 5, який відрізняється тим, що додатково містить другий вузол (210), в якому блок (116) перенесення містить першу різь (132); другий вузол містить другу різь, виконану з можливістю зчеплення з першою різзю (132); і перший вузол (110) виконаний з можливістю повороту відносно другою вузла (210), і другий вузол (210 виконаний з можливістю переміщення блока (116) перенесення всередині камери (112) в напрямку від вихідного отвору. 7. Автоін'єктор за будь-яким з попередніх пунктів, який відрізняється тим, що блок (116) перенесення додатково виконаний з можливістю виштовхування текучого середовища, вміщеного всередині камери (112), коли блок (116) перенесення переміщується до вихідного отвору. 8. Автоін'єктор за будь-яким з попередніх пунктів, який відрізняється тим, що додатково містить ін'єкційну голку (118), яка сполучається по текучому середовищу з вихідним отвором (114). 9. Автоін'єктор за п. 8, який відрізняється тим, що додатково містить знімний привідний механізм, виконаний, після приведення в дію, з можливістю: переміщення камери (112) та ін'єкційної голки (136) з відведеного положення, при якому голка (136) розташована повністю в корпусі ін'єкційного пристрою, у висунене положення, при якому голка (136) розташована щонайменше частково поза корпусом: і подальшого переміщення блока (116) перенесення всередині камери до вихідного отвору (114) для виштовхування текучого середовища з ін'єкційної голки (136). 10. Автоін'єктор за п. 9, який відрізняється тим, що додатково містить механізм відведення, виконаний з можливістю відведення ін'єкційної голки (136) в корпус після виштовхування текучого середовища. 11. Автоін'єктор за п. 6 або пп. 7-10, який відрізняється тим, що: перший вузол (110) і блок (116) перенесення виконані з можливістю відділення від другого вузла (210); і другий вузол (210) є багаторазовим. 12. Спосіб підготовки до роботи автоін'єктора, що має блок (116) перенесення автоін'єктора, який включає етапи, на яких: вставляють ємність (120) в блок (116) перенесення автоін'єктора, причому автоін'єктор містить камеру (112), що має вихідний отвір (114), блок (116) перенесення містить порожнисту голку (118) і розташований з можливістю переміщення всередині камери (112); 6 UA 100165 C2 5 протикають ємність (112) порожнистою голкою (118); протикають стопор (128) порожнистою голкою (118) для утворення каналу для текучого середовища між ємністю (120) і камерою (112); і переміщують блок (116) перенесення всередині камери (112), таким чином витягуючи текуче середовище з ємності (120) в камеру (112). 7 UA 100165 C2 8 UA 100165 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
