Спосіб визначення характеристик крихкої міцності і механічної стабільності конструкційних сталей

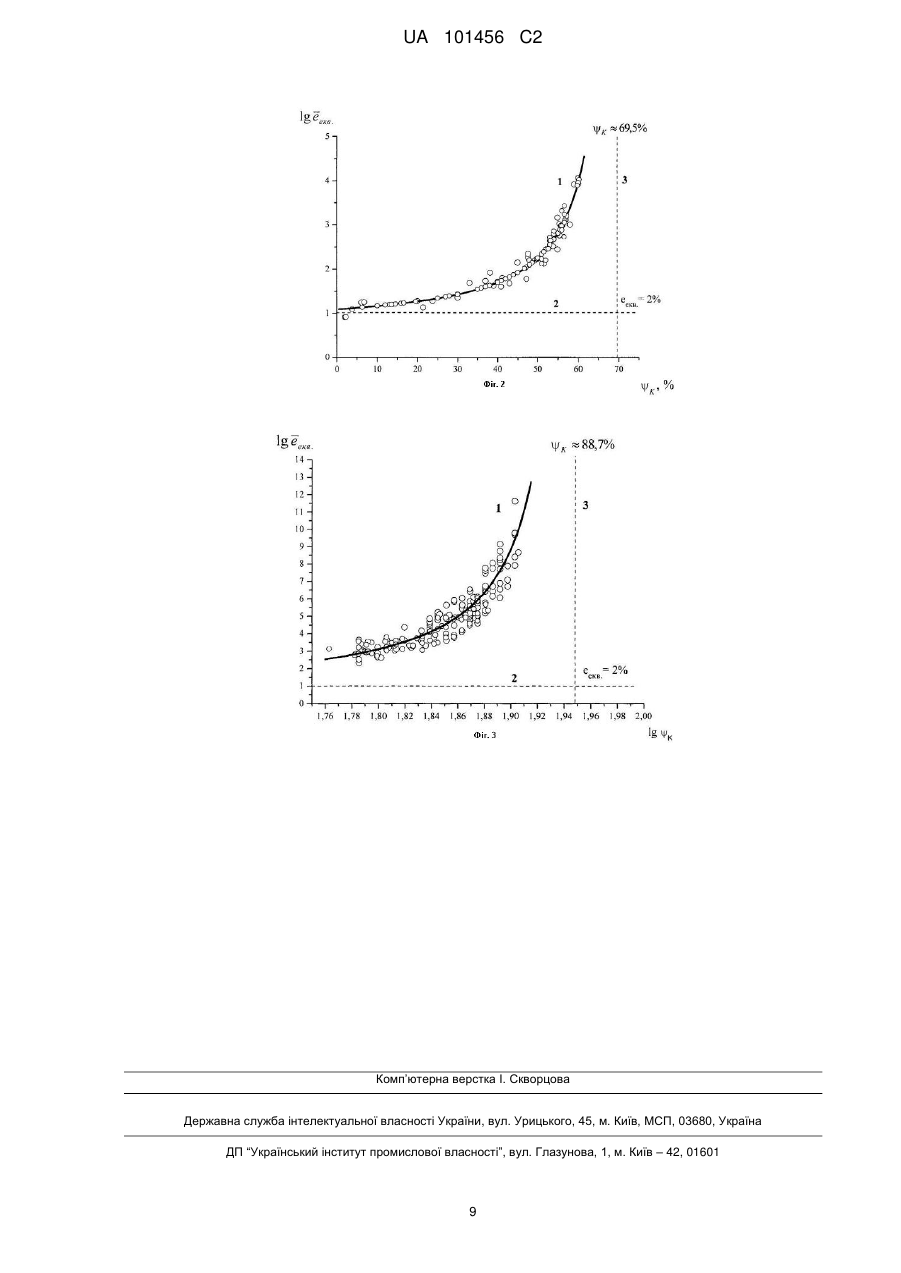

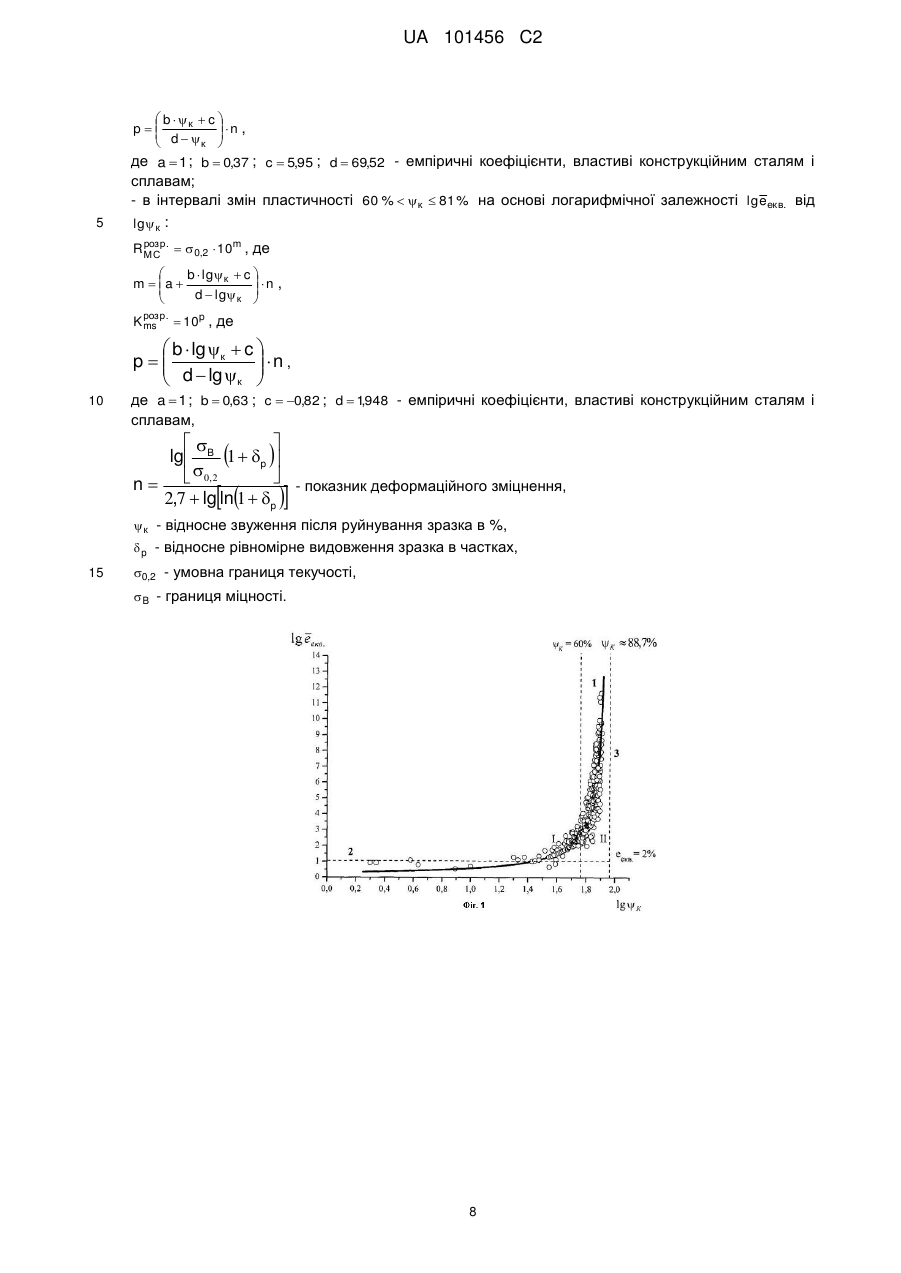

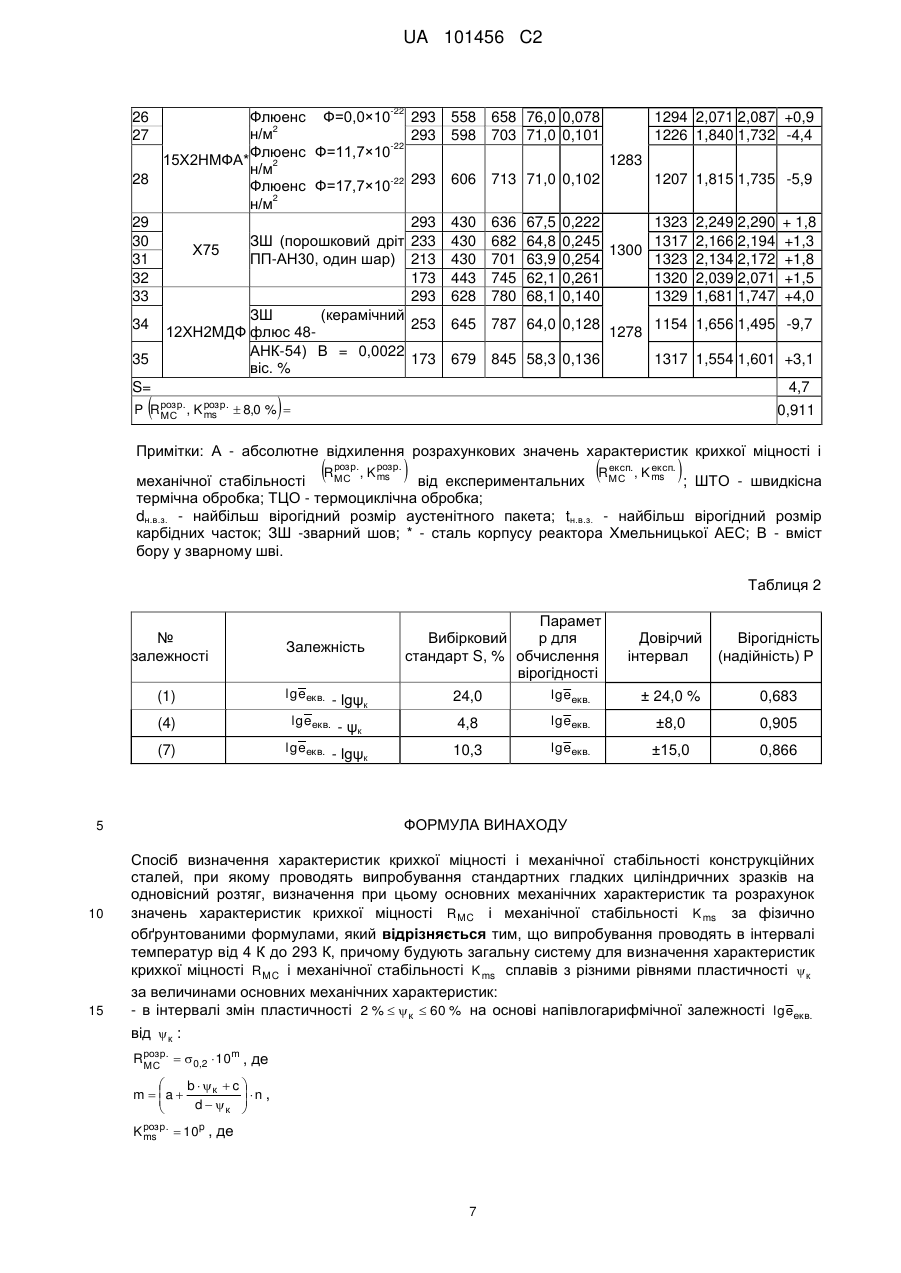

Реферат: Винахід належить до галузі дослідження властивостей твердих матеріалів. Спосіб визначення характеристик крихкої міцності і механічної стабільності конструкційних сталей включає операції розтягування стандартного гладкого циліндричного зразка повздовж однієї осі при різних температурах в інтервалі від 4 К до 623 К, визначення при цьому основних механічних характеристик та побудову загальної системи для визначення характеристик крихкої міцності R MC і механічної стабільності K ms сплавів з різними рівнями пластичності  к за величинами основних механічних характеристик. Спосіб дає можливість більш точно і інформативно визначати характеристики крихкої міцності і механічної стабільності конструкційних сталей і сплавів. UA 101456 C2 (12) UA 101456 C2 UA 101456 C2 5 10 15 20 Винахід належить до галузі дослідження властивостей твердих матеріалів шляхом прикладання статичних навантажень в інтервалі температур випробувань гладких зразків від 4 К до 293 К, а саме до визначення характеристик крихкої міцності і механічної стабільності конструкційних сталей. Відомий спосіб визначення характеристики крихкої міцності RMC конструкційних сталей, при якому проводять розтяг стандартного гладкого циліндричного зразка з кільцевим концентратором повздовж однієї осі зі створенням напруженого стану, який забезпечує окрихчення сталей, при різних температурах в інтервалі температур вище 77 К, а значення крихкої міцності RMC визначають за величиною середнього номінального напруження руйнування σNF при величині залишкової деформації в місці розриву ψ, яке дорівнює 2 % [1]. Недоліками даного способу є: а) складність, тривалість в часі та дороговизна виготовлення дослідних зразків з кільцевими концентраторами; б) неможливість визначення характеристики крихкої міцності RMC конструкційних сталей з високим рівнем пластичності ψк при температурах випробувань, близьких до кімнатної 293 К. Відомий також спосіб визначення характеристики крихкої міцності RMC конструкційних сталей, при якому проводять розрахунки RMC за результатами лабораторних випробувань стандартних гладких циліндричних зразків на одновісний розтяг в інтервалі температур не нижче 77 К, у тому числі і при кімнатній температурі 293 К. За цим способом, величину характеристики крихкої міцності RMC визначають шляхом розрахунку відповідно до фізично обґрунтованої залежності для заданої температури випробувань [2]: розр R МС .   0,2  10n lgeекв.  , де n - показник деформаційного зміцнення; σ0,2 - умовна границя текучості; eекв.  25 30 35 е екв. 0,002 - приведене значення еквівалентної деформації. Однак, такий спосіб визначення характеристики крихкої міцності конструкційних сталей має наступні суттєві недоліки: а) необхідність ранжування конструкційних сталей за показниками σ0,2 та n; б) наявність великої кількості «категорій» при ранжуванні; в) відносно низька точність розрахунків, особливо при кімнатній температурі випробувань 293 К. Найбільш близьким за технічною суттю та результату, що досягається, до способу, що заявляється, є спосіб визначення характеристик крихкої міцності і механічної стабільності конструкційних сталей, при якому проводять випробування стандартних гладких циліндричних зразків на одновісний розтяг при кімнатній температурі 29 К, визначення при цьому основних механічних характеристик, розрахунок значень характеристик крихкої міцності RMC і механічної стабільності Kms за фізично обґрунтованими формулами [3]: - на основі залежності eекв. від ψк в інтервалі змін пластичності 10 %≤ψк≤60 %: розр R МС .   0,2  10n lgeекв.    0,2  10m , nlgeекв. 1 розр. p K ms  10  10 , де  b  к  c  n m  lg a   d  к    ,   b  к  c p  lg a   1  n   d  к   , 40 де а=10; b=5,125; с=63,42; d=63,8 - емпіричні коефіцієнти, властиві конструкційним сталям і сплавам, - на основі логарифмічної залежності %
