Фільтр тютюнового диму або фільтрувальний елемент (варіанти), цигарка з фільтром та багатосегментний фільтрувальний стрижень

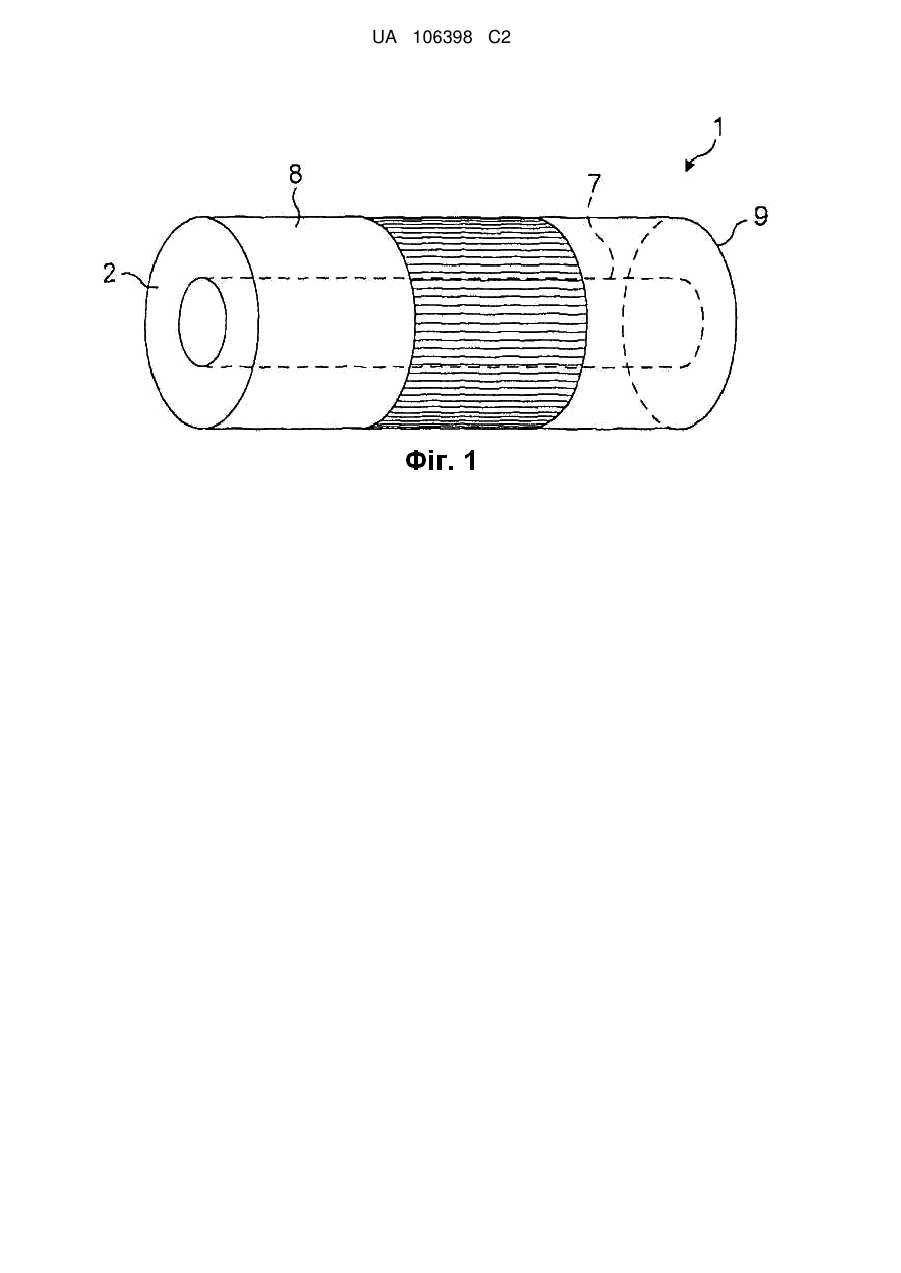

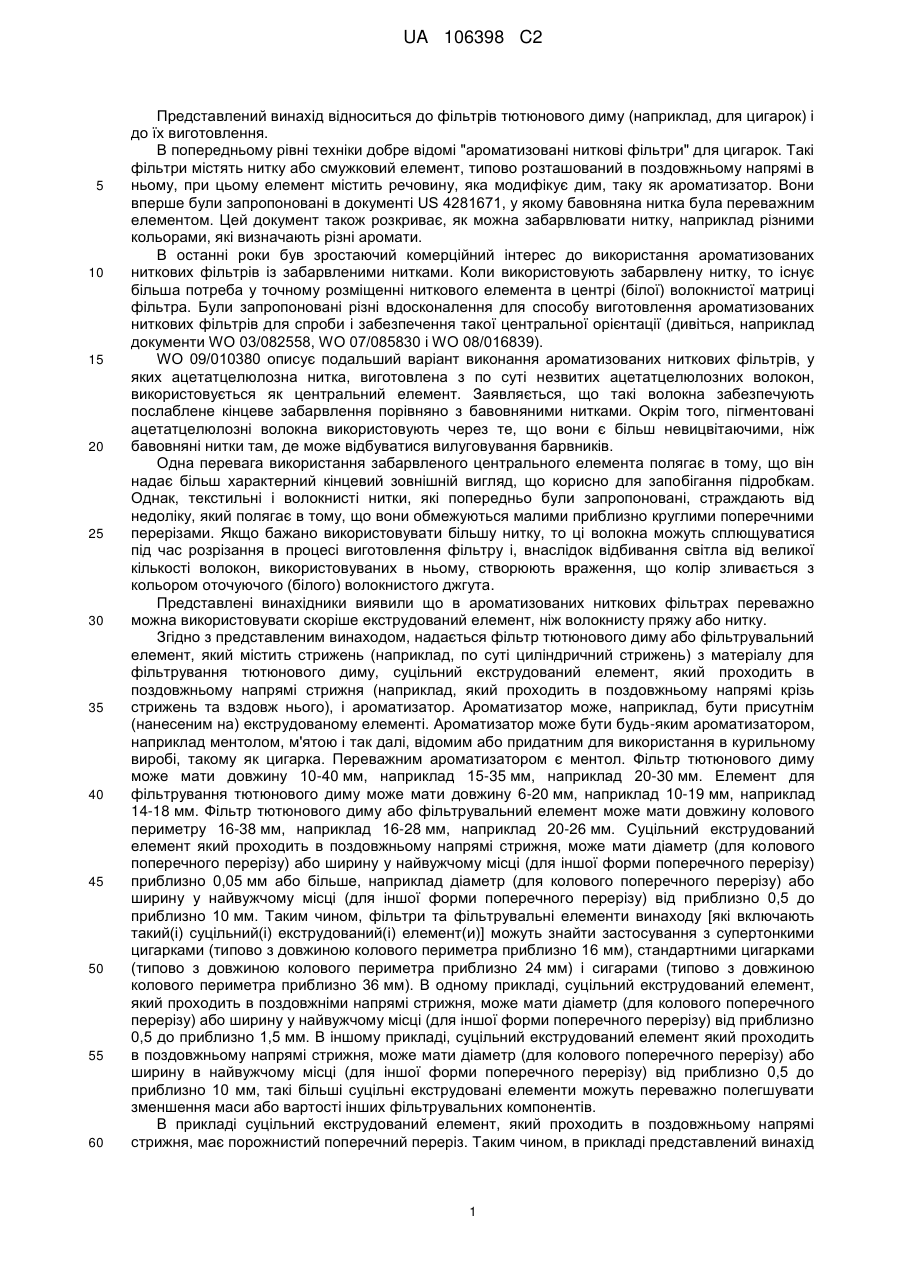

Реферат: Фільтр тютюнового диму або фільтрувальний елемент містить стрижень з матеріалу для фільтрування тютюнового диму, суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, і ароматизатор. При цьому суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, додатково містить пігмент, колір якого контрастує з кольором матеріалу для фільтрування тютюнового диму. Цигарка з фільтром містить обгорнутий тютюновий штранг і фільтр, який містить фільтрувальний елемент, у якій фільтр прикріплений до обгорнутого тютюнового штранга своїм кінцем, передбаченим для контактування з тютюном. Багатосегментний фільтрувальний стрижень містить певну кількість фільтрів або фільтрувальних елементів, з'єднаних торець в торець. UA 106398 C2 (12) UA 106398 C2 UA 106398 C2 5 10 15 20 25 30 35 40 45 50 55 60 Представлений винахід відноситься до фільтрів тютюнового диму (наприклад, для цигарок) і до їх виготовлення. В попередньому рівні техніки добре відомі "ароматизовані ниткові фільтри" для цигарок. Такі фільтри містять нитку або смужковий елемент, типово розташований в поздовжньому напрямі в ньому, при цьому елемент містить речовину, яка модифікує дим, таку як ароматизатор. Вони вперше були запропоновані в документі US 4281671, у якому бавовняна нитка була переважним елементом. Цей документ також розкриває, як можна забарвлювати нитку, наприклад різними кольорами, які визначають різні аромати. В останні роки був зростаючий комерційний інтерес до використання ароматизованих ниткових фільтрів із забарвленими нитками. Коли використовують забарвлену нитку, то існує більша потреба у точному розміщенні ниткового елемента в центрі (білої) волокнистої матриці фільтра. Були запропоновані різні вдосконалення для способу виготовлення ароматизованих ниткових фільтрів для спроби і забезпечення такої центральної орієнтації (дивіться, наприклад документи WO 03/082558, WO 07/085830 і WO 08/016839). WO 09/010380 описує подальший варіант виконання ароматизованих ниткових фільтрів, у яких ацетатцелюлозна нитка, виготовлена з по суті незвитих ацетатцелюлозних волокон, використовується як центральний елемент. Заявляється, що такі волокна забезпечують послаблене кінцеве забарвлення порівняно з бавовняними нитками. Окрім того, пігментовані ацетатцелюлозні волокна використовують через те, що вони є більш невицвітаючими, ніж бавовняні нитки там, де може відбуватися вилуговування барвників. Одна перевага використання забарвленого центрального елемента полягає в тому, що він надає більш характерний кінцевий зовнішній вигляд, що корисно для запобігання підробкам. Однак, текстильні і волокнисті нитки, які попередньо були запропоновані, страждають від недоліку, який полягає в тому, що вони обмежуються малими приблизно круглими поперечними перерізами. Якщо бажано використовувати більшу нитку, то ці волокна можуть сплющуватися під час розрізання в процесі виготовлення фільтру і, внаслідок відбивання світла від великої кількості волокон, використовуваних в ньому, створюють враження, що колір зливається з кольором оточуючого (білого) волокнистого джгута. Представлені винахідники виявили що в ароматизованих ниткових фільтрах переважно можна використовувати скоріше екструдований елемент, ніж волокнисту пряжу або нитку. Згідно з представленим винаходом, надається фільтр тютюнового диму або фільтрувальний елемент, який містить стрижень (наприклад, по суті циліндричний стрижень) з матеріалу для фільтрування тютюнового диму, суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня (наприклад, який проходить в поздовжньому напрямі крізь стрижень та вздовж нього), і ароматизатор. Ароматизатор може, наприклад, бути присутнім (нанесеним на) екструдованому елементі. Ароматизатор може бути будь-яким ароматизатором, наприклад ментолом, м'ятою і так далі, відомим або придатним для використання в курильному виробі, такому як цигарка. Переважним ароматизатором є ментол. Фільтр тютюнового диму може мати довжину 10-40 мм, наприклад 15-35 мм, наприклад 20-30 мм. Елемент для фільтрування тютюнового диму може мати довжину 6-20 мм, наприклад 10-19 мм, наприклад 14-18 мм. Фільтр тютюнового диму або фільтрувальний елемент може мати довжину колового периметру 16-38 мм, наприклад 16-28 мм, наприклад 20-26 мм. Суцільний екструдований елемент який проходить в поздовжньому напрямі стрижня, може мати діаметр (для колового поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) приблизно 0,05 ммабо більше, наприклад діаметр (для колового поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) від приблизно 0,5 до приблизно 10 мм. Таким чином, фільтри та фільтрувальні елементи винаходу [які включають такий(і) суцільний(і) екструдований(і) елемент(и)] можуть знайти застосування з супертонкими цигарками (типово з довжиною колового периметра приблизно 16 мм), стандартними цигарками (типово з довжиною колового периметра приблизно 24 мм) і сигарами (типово з довжиною колового периметра приблизно 36 мм). В одному прикладі, суцільний екструдований елемент, який проходить в поздовжніми напрямі стрижня, може мати діаметр (для колового поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) від приблизно 0,5 до приблизно 1,5 мм. В іншому прикладі, суцільний екструдований елемент який проходить в поздовжньому напрямі стрижня, може мати діаметр (для колового поперечного перерізу) або ширину в найвужчому місці (для іншої форми поперечного перерізу) від приблизно 0,5 до приблизно 10 мм, такі більші суцільні екструдовані елементи можуть переважно полегшувати зменшення маси або вартості інших фільтрувальних компонентів. В прикладі суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, має порожнистий поперечний переріз. Таким чином, в прикладі представлений винахід 1 UA 106398 C2 5 10 15 20 25 30 35 40 45 50 55 60 надає фільтр тютюнового диму або фільтрувальний елемент, який містить стрижень (наприклад, по суті циліндричний стрижень) з матеріалу для фільтрування тютюнового диму, при цьому суцільний екструдований елемент проходить в поздовжньому напрямі стрижня (наприклад, проходить в поздовжньому напрямі крізь стрижень і вздовж нього), і ароматизатор, при цьому суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, має порожнистий поперечний переріз. На екструдований елемент може наноситися, наприклад, ароматизатор. Ароматизатор може бути будь-яким ароматизатором, наприклад ментолом, м'ятою і так далі, відомим або придатним для використання в курильному виробі, такому як цигарка. Переважним ароматизатором є ментол. Таким чином, у цьому прикладі суцільний екструдований елемент з порожнистим поперечним перерізом може бути трубчастим елементом, наприклад циліндричним (тобто, суцільним екструдованим порожнім трубчастим елементом з круглим поперечним перерізом) або суцільним екструдованим порожнім трубчастим елементом з іншим (некруглим) поперечним перерізом (наприклад, поперечний переріз у формі порожнистої зірки, трипелюстковий поперечний переріз, п'ятикутний поперечний переріз або поперечний переріз у формі шестерні або порожнистий поперечний переріз у формі логотипу або іншого малюнку). Суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, може мати діаметр (для круглого поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) приблизно 0,05 мм або більше, наприклад діаметр (для круглого поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) від приблизно 0,5 до приблизно 10 мм. В одному прикладі суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, може мати діаметр (для круглого поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) від приблизно 0,5 до приблизно 1,5 мм. В іншому прикладі суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, може мати діаметр (для круглого поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) від приблизно 0,5 до приблизно 10 мм, такі більші суцільні екструдовані елементи можуть переважно полегшувати зменшення маси або вартість інших фільтрувальних компонентів. Винахід переважно застосовується до фільтрувальних елементів, якщо суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, має порожнистий поперечний переріз. В іншому аспекті винаходу надається фільтр тютюнового диму або фільтрувальний елемент, який містить стрижень (наприклад, по суті циліндричний стрижень) з матеріалу для фільтрування тютюнового диму і суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня (наприклад, який проходить в поздовжньому напрямі крізь стрижень і вздовж нього) при цьому суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, має цільний поперечний переріз. Суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, може мати цільний поперечний переріз, який, наприклад, є круглим, має форму зірки, трипелюстковим, п'ятикутним, у формі шестерні або має форму логотипу або іншого малюнку. Суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, може мати діаметр (для круглого поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) приблизно 0,05 мм або більше, наприклад діаметр (для круглого поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) від приблизно 0,5 до приблизно 10 мм. В одному прикладі суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, може мати діаметр (для круглого поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) від приблизно 0,5 до приблизно 1,5 мм. В іншому прикладі суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, може мати діаметр (для круглого поперечного перерізу) або ширину у найвужчому місці (для іншої форми поперечного перерізу) від приблизно 0,5 до приблизно 10 мм, такі більші суцільні екструдовані елементи можуть переважно полегшувати зменшення маси або вартість інших фільтрувальних компонентів. Форма і розміри цільного поперечного перерізу можуть визначатися фільєрою екструдера. Фільтр тютюнового диму може мати довжину 10-40 мм, наприклад 15-35 мм наприклад 20-30 мм. Елемент для фільтрування тютюнового диму може мати довжину 6-20 мм, наприклад 10-19 мм, наприклад 14-18 мм. Фільтр тютюнового диму або фільтрувальний елемент може мати довжину колового периметра 1638 мм, наприклад 16-28 мм, наприклад 20-26 мм. Фільтр тютюнового диму або фільтрувальний елемент може додатково містити ароматизатор, нанесений, наприклад, на суцільний екструдований елемент. Ароматизатор може бути будь-яким ароматизатором, наприклад ментолом, м'ятою і так далі відомим або придатним для використання в курильному виробі, такому як цигарка. Переважним ароматизатором є ментол. 2 UA 106398 C2 5 10 15 20 25 30 35 40 45 50 55 60 Тут термін "суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня" означає єдиний елемент, сформований екструзією. Він не включає, наприклад, нитки або стренги або волокна або волокнистий матеріал, сформований з екструдованих матеріалів. Він не включає, наприклад, нитки або стренги або волокна, або волокнистий матеріал, зітканий з багатьох ниток або волокон екструдованих матеріалів. Таким чином, термін не включає нитку, таку як ацетатцелюлозна нитка, яка формується з по суті незвитих ацетатцелюлозних волокон Екструдований елемент винаходу може мати різновид форм поперечного перерізу, таким чином забезпечуючи набагато характерніший кінцевий зовнішній вигляд для запобігання підробкам. До нитки можуть додаватися пігменти: вони можуть вибиратися серед пігментів, які затверджені відповідним регуляторним органом, і, окрім того, під час використання не можуть потенційно розтікатися. Суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, може містити термопластичний полімер, наприклад, ацетат целюлози, поліетилен, поліпропілен, полімолочну кислоту, поліестер або їх суміш. Переважно, суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, містить ацетат целюлози. Способи одержання екструзійного порошку ацетату целюлози є відомими (наприклад, дивіться US 4228246). Пелети екструзійного целюлозного естеру можна придбати на ринку у компанії Rotuba Extruders of Linden, New Jersey під торгівельною маркою "Naturacell". Пелети екструзійного целюлозного естеру перетворюються на екструдований елемент для використання згідно з винаходом. Суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня (наприклад, який містить екструдований термопластичний полімер, наприклад екструдований ацетат целюлози), може додатково містити пластифікатор (наприклад, триацетин). Кількість пластифікатора в суцільному екструдованому елементі може становити 742 мас. % суцільного екструдованого елемента, наприклад 15,1-35 мас. % суцільного екструдованого елемента Відоме використання пластифікатора (наприклад, триацетину) з фільтрувальним матеріалом (наприклад, ацетатцелюлозний джгут), як вказано нижче Однак, кількість пластифікатора, використовуваного з фільтрувальним матеріалом, головним чином обмежується 4-15 мас. % фільтрувального матеріалу або менше, оскільки більша кількість пластифікатора призводить до одержання небажано твердого фільтрувального матеріалу і/або дефектів (наприклад, дірок) у фільтрувальному матеріалі. Заявники на подив виявили, що застосування пластифікатора з екструдованим термопластичним полімером (наприклад, екструдованим ацетатом целюлози) покращує гнучкість екструдованого елемента і що гнучкість посилюється підвищеним вмістом пластифікатора. Таким чином, заявники виявили на подив, що велика кількість пластифікатора (до 42 %, наприклад 7-42 %, наприклад 15,1-35 мас. % суцільного екструдованого елемента) забезпечує покращену гнучкість, яка є вигідною в процесі виробництва. Фільтр або фільтрувальний елемент може містити один або більшу кількість суцільних екструдованих елементів, які проходять в поздовжньому напрямі стрижня. Суцільні екструдовані елементи можуть бути однаковими або різними. Якщо присутній більше ніж один суцільний екструдований елемент, то вони переважно формують осьову симетричну структуру. Використання більше ніж одного суцільного екструдованого елемента може забезпечити більш характерний кінцевий зовнішній вигляд і/або може забезпечити більший об'єм для заповнення ароматизатором. Додаткове передбачення більше ніж одного суцільного екструдованого елемента може переважно полегшувати зменшення маси або вартість інших фільтрувальних компонентів. В прикладі суцільний екструдований елемент або елементи є важким екструдованим елементом. Включення однієї або більшої кількості важких екструдованих ниток у фільтр може бути вигідним там, де існують економічні вигоди в отриманні важчого фільтру (наприклад, внаслідок робочих граничних параметрів і так далі). Переважно або кожен суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, орієнтований по суті паралельно поздовжній осі стрижня. Суцільний екструдований елемент міг би мати сталий по своїй довжині поперечний переріз або змінний поперечний переріз по своїй довжині. Суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, може забарвлюватися або підфарбовуватися з використанням відповідних пігментів, переважно тих, які затверджені відповідним регуляторним органом для використання в харчовій промисловості. В прикладі винаходу суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, містить термопластичний полімер (наприклад, ацетат целюлози) і пігмент (наприклад, кольоровий або підфарбований пігмент). Пігмент переважно затверджується відповідним регуляторним органом для використання в харчовій промисловості. Пігмент може 3 UA 106398 C2 5 10 15 20 25 30 35 40 45 50 55 60 переважно мати будь-який колір, який контрастує з (наприклад, білим) матеріалом для фільтрування тютюнового диму, наприклад зелений, синій, червоний, помаранчевий і так далі. Кольоровий елемент (або кольорові елементи, якщо присутні більше ніж один) може забезпечувати характерний кінцевий зовнішній вигляд, який корисний для запобігання підробкам. Застосування суцільного екструдованого елемента або елементів характерної форми (або з цільним або порожнистим поперечним перерізом) і/або кольору може надавати фільтр або фільтрувальний елемент, який, при розрізанні в напрямі, перпендикулярному до поздовжньої осі стрижня (під час виготовлення фільтра або цигарки з фільтром), надає ротовий кінець фільтра (або цигарки) і характерний кінцевий зовнішній вигляд. Це корисно як засіб проти підробки. Окрім того, суцільний екструдований елемент згідно з винаходом може бути більш стійким до деформації або сплющення під час розрізання і, тому, може послаблювати або усувати ефект "злиття кольору" і результуючий незадовільний кінцевий зовнішній вигляд пов'язаний з більшими "нитковими" фільтрами, великою кількістю волокон і так далі. Таким чином, можна побачити, що екструдований(і) елемент(и) винаходу може мати різновид форм поперечного перерізу, розмірів, кольорів і якщо присутній більше ніж один елемент, то різновид кількостей та схем розташування, таким чином надаючи набагато більш характерний кінцевий зовнішній вигляд для захисту від підробок. Характерні форми, розміри, кольори, кількості, схеми розташування і так далі суцільного(их) екструдованого(их) елементу(ів) можуть служити "візуальним знаком", символом або емблемою походження, яка, наприклад, позначає справжній виріб для захисту від підробок (ароматизатор введений або ні). Матеріал для фільтрування тютюнового диму [наприклад, введений, наприклад, який формує стрижень (наприклад, по суті циліндричний стрижень)] може наприклад, виготовлятися з будь-якого із таких матеріалів (зазвичай ниткових, волокнистих, тонколистових або екструдованих), традиційно використовуваних для виробництва фільтрів тютюнового диму. Фільтрувальний матеріал може бути природним або синтетичним волокнистим джгутом, наприклад з бавовни або пластику, такого як поліетилен або поліпропілен, або ацетатцелюлозним волокнистим джгутом. Він може, наприклад, бути природними або синтетичними штапельними волокнами, ватою, тонколистовим матеріалом, таким як папір (зазвичай крепований) і синтетичним нетканим матеріалом і екструдованим матеріалом (наприклад крохмальною піною, синтетичною піною). Матеріал для фільтрування тютюнового диму (наприклад, ацетатцелюлозний волокнистий джгут) може додатково містити пластифікатор (наприклад, триацетин). Кількість пластифікатора може становити 4-15 мас. % фільтрувального матеріалу. Матеріал для фільтрування тютюнового диму може обгортатися обгорткою, наприклад обгорткою з паперу, наприклад обгорткою з повітропроникного паперу. Фільтр згідно з винаходом може використовуватися сам по собі, наприклад, як односегментний фільтр. Такі фільтри добре відомі в рівні техніки. Фільтрувальний елемент згідно з винаходом може використовуватися як сегмент, наприклад ротовий кінцевий сегмент багатосегментного фільтра, наприклад двосегментного, трисегментного фільтра або фільтра з іншою кількістю сегментів. Фільтрувальний елемент згідно з винаходом може використовуватися як інший, наприклад верхній від ротового кінця сегмент багатосегментного фільтра, наприклад тютюновий кінцевий сегмент, середній сегмент і так далі, багатосегментного фільтра, наприклад двосегментного, трисегментного фільтра, фільтра з іншою кількістю сегментів. Багатосегментні фільтри добре відомі в рівні техніки. У цигарці з фільтром згідно з винаходом, фільтр винаходу (або фільтр який містить фільтрувальний елемент винаходу) кріпиться до обгорнутого тютюнового штрангу одним своїм кінцем, передбаченим для контактування з тютюном. Фільтр може, наприклад, з'єднуватися з обгорнутим тютюновим штрангом обідком (який з'єднує по периметру саме сусідні кінці [обгорнутого] фільтра і штрангу з полишенням більшості обгортки фільтра відкритою) або обгорткою, яка охоплює всю довжину фільтра (яка охоплює по периметру усю довжину фільтра і сусідній кінець тютюнового штрангу). Будь-який фільтр або цигарка з фільтром згідно з винаходом може бути невентильованою або може вентилюватися способами, добре відомими в рівні техніки, наприклад за допомогою використання попередньо перфорованої або повітропроникної обгортки і/або лазерного перфорування обгортки фільтра і обгортки, яка скріплює сусідні кінці тютюнового штрангу і фільтра. Представлений винахід також надає цигарку з фільтром, яка містить фільтр тютюнового диму або фільтрувальний елемент винаходу, як описано вище. Фільтри або фільтрувальні елементи згідно з винаходом можуть виготовлятися як суцільні стрижні, як добре відомо в рівні техніки. Суцільний стрижень при безперервному виході з вихідного отвору установки розрізається на частини скінченої довжини для наступного 4 UA 106398 C2 5 10 15 20 25 30 35 40 45 50 55 60 використання. Це розрізання може надавати окремі фільтри або фільтрувальні елементи, як визначено і описано вище, кожен з яких потім кріпиться до окремого обгорнутого тютюнового штрангу для виготовлення цигарки з фільтром. Однак, більш традиційно, безперервно одержуваний стрижень спершу розрізають на двосегментні частини або частини з більшою кількістю сегментів (зазвичай чотирисегментні або шестисегментні) для наступного використання, коли початкове розрізання надає чотирисегментні частини або частини з більшою кількістю сегментів, то потім останні послідовно розрізаються з одержанням двосегментних частин для одержання цигарки з фільтром, при цьому двосегментний фільтрувальний стрижень збирають і кріплять (обідком або обгортанням обгорткою по усій довжині) між парою обгорнутих тютюнових штрангів з одержанням структури, яка потім розрізається по центру для надання двох окремих цигарок з фільтром. Це саме те кінцеве розрізання, яке у прикладах цигарок, які містять фільтри або фільтрувальні елементи винаходу, відкриває кінець характерно забарвленого і/або формованого екструдованого елемента. Винахід містить (наприклад, двосегментний і з більшою кількістю сегментів) багатосегментні фільтрувальні стрижні (і/або фільтрувальні елементи), які містять множину фільтрів (фільтрувальних елементів), наприклад, з'єднаних торець в торець. Представлений винахід тепер буде ілюструватися з посиланням на додані креслення, на яких: ФІГУРА 1 зображає вид в перспективі відрізаної частини фільтра тютюнового диму згідно з аспектом винаходу; ФІГУРА 2 зображає схематичний вид збоку прикладу установки для формування фільтра з Фіг. 1; і ФІГУРА 3 зображає вид в перспективі відрізаної частини фільтра тютюнового диму згідно з іншим варіантом виконання винаходу. Фігура 1 зображає вид в перспективі відрізаної частини фільтра 1. Фільтр 1 містить по суті циліндричний стрижень 2 з матеріалу для фільтрування тютюнового диму у формі циліндричної ацетатцелюлозної пробки довжиною 27 мм і довжиною колового периметра приблизно 25 мм. По суті циліндричний стрижень 2 виготовляється з ацетатцелюлозного джгута, який збирають і пресують з одержанням стрижня способами, які відомі в рівні техніки (дивіться, наприклад, нижче). Фільтр 1 містить суцільний екструдований елемент 7, який проходить в поздовжньому напрямі крізь стрижень 2, сформований з екструдованого ацетату целюлози. Суцільний екструдований елемент 7 також містить зелений пігмент, але буде зрозумілим, що можуть використовуватися інші пігменти (синій, червоний і так далі) або суцільний екструдований елемент 7 може бути білим. Суцільний екструдований елемент 7 має цільний круглий поперечний переріз і проходить крізь тіло стрижня 2 від одного кінця фільтра до іншого, таким чином формуючи зелене коло на кожному кінці стрижня 2, яке контрастує з білим кольором ацетатцелюлозного джгута, який збирається і пресується з формуванням стрижня. Суцільний екструдований елемент 7 містить нанесений на нього ментол. Ментол може наноситися, наприклад, способами, обговореними в документі US 4281671. Способи одержання екструзійного ацетатцелюлозного порошку є відомими (наприклад, дивіться документ US 4228246). Пелети з екструзійного целюлозного естеру можна придбати на ринку у компанії Rotuba Extruders of Linden, New Jersey під торгівельною маркою "Naturacell". Пелети з екструзійного целюлозного естеру перетворюються на екструдований елемент і пігментуються способами, добре відомими в рівні техніки. Фільтр 1 містить паперову обгортку 8, яка охоплює орієнтований в поздовжньому напрямі сердечник 2, який може перфоруватися (не зображено) або бути повітропроникним для надання вентильованого фільтра. Буде зрозумілим, що фільтр з Фігури 1 може кріпитися своїм верхнім по відношенню до ротового кінця кінцем 9 до обгорнутого тютюнового штрангу (не зображений) за допомогою, наприклад, обгортки, яка охоплює і з'єднує усю довжину фільтра 1 і тільки сусідній кінець обгорнутого тютюнового штрангу для формування цигарки з фільтром. Фільтр з Фігури 1 може також кріпитися до тютюнового штрангу для формування цигарки з фільтром іншими засобами, відомими в рівні техніки, такими як кріпильний обідок. Фігура 2 зображає схематичний вид збоку установки для формування фільтрів винаходу, наприклад згідно з Фігурою 1. Установка добре відома в рівні техніки. Смугу ацетатцелюлозного джгута 10 протягують по опуклій вгору планці 16 зверху по ходу технологічного процесу від кільця або лійки 15. Планка 16 надає джгуту 10, який спрямовується до лійки 15, форми увігнутої вниз дуги, у яку встановлюється напрямна оправка 48 для екструдованого елемента. Джгут проходить крізь лійку 15, яка має внутрішню стінку, яка звужується донизу і далі збирається і пресується з набуттям стрижневої форми при надходженні і проходженні крізь традиційний блок 20 для виготовлення і обгортання стрижня. Суцільний екструдований елемент 5 UA 106398 C2 5 10 15 20 25 30 35 40 45 50 55 60 22 з (необов'язково забарвленого, наприклад зеленого) екструдованого ацетату целюлози безперервно витягується з котушки 24 (необов'язково, якщо ароматизатор є бажаним, наприклад ментол, то за допомогою пристрою 26 для нанесення). Способи одержання екструзійного ацетатцелюлозного порошку є відомими (наприклад, дивіться документ US 4228246). Пелети екструзійного целюлозного естеру можна придбати на ринку у компанії Rotuba Extruders of Linden, New Jersey під торгівельною маркою "Naturacell". Пелети екструзійного целюлозного естеру перетворюються на екструдований елемент і, наприклад, забарвлюються способами, добре відомими в рівні техніки. Одержаний екструдований елемент потім зберігається на котушці (наприклад, котушці 24) для пізнішого використання. Екструдований елемент 22, необов'язково ароматизований, витягується з котушки 24 і зчіплюється безпосередньо з джгутом за допомогою напрямної оправки 48 для екструдованого елемента на ділянці самезверху по ходу технологічного процесу від лійки або кільця 15, і рухається з джгутом до і крізь блок 20 для вставляння і подовження одержаного стрижня. При запуску установки, джгут подається крізь робочий вузол в блок 20 і вільний кінець екструдованого елемента 22 прилипає до джгута зверху по ходу технологічного процесу від лійки або кільця 15, після запуску установки, рухомий джгут безперервно тягне за собою екструдований елемент 22 і безперервно витягує його з котушки 24 за допомогою напрямної оправки 48. Обгортальний папір 28 безперервно витягується з котушки 30 і безперервно подається в блок 20, при цьому папір 28 і джгут, який містить нитку 22, безперервно подаються крізь блок нескінченою конвеєрною стрічкою 32. В блоці 20 джгут формують з одержанням стрижня, а папір 28 намотують і скріплюють з накладанням і склеюванням країв для одержання шва, елемент 34 наносить смугу клею на один край паперу 28 перед скріпленням налягаючих країв. Безперервно одержуваний обгорнутий стрижень 36 рухається до різця 38, який розрізає його на окремі частини 40, кожна з яких містить суцільний екструдований елемент з ацетату целюлози. Частини 40 можуть формувати єдиний фільтр або фільтрувальні елементи, але, більш традиційно, будуть двосегментними або матимуть більшу кількість сегментів (зазвичай чотирисегментними або шестисегментими) для наступного використання, як добре відомо. Вищезгадана установка є добре відомою і обговорюється наприклад, в документі US 4281671. Буде зрозумілим, що в альтернативі до зображеного варіанту виконання екструдований елемент може витягуватися безпосередньо з екструдера. Іншими словами, екструдований елемент може скоріше виготовлятися (екструзією) одночасно на місці і у відповідності з виготовленням стрижня, ніж попередньо виготовлятися і зберігатися на котушці і витягуватися з котушки в разі потреби. Фігура 3 зображає вид в перспективі відрізаної частини фільтрувального елемента 1'. Фільтрувальний елемент 1' містить по суті циліндричний стрижень 2' з матеріалу для фільтрування тютюнового диму у формі циліндричної пробки з ацетату целюлози довжиною 18 мм і довжиною колового периметра приблизно 25 мм. По суті циліндричний стрижень 2' виготовляється з ацетатцелюлозного джгута, який збирають і пресують для формування стрижня способами, які добре відомі в рівні техніки (дивіться вище). Фільтрувальний елемент 1' містить суцільний екструдований елемент 7', який проходить в поздовжньому напрямі крізь стрижень 2', сформований з екструдованого ацетату целюлози. Суцільний екструдований елемент 7' також містить зелений барвник, але буде зрозумілим, що можуть використовуватися інші барвники (синій, червоний і так далі) або суцільний екструдований елемент 7' може бути білим. Суцільний екструдований елемент 7' має порожнистий круглий поперечний переріз, тобто, є порожнистою трубкою (порожнистий трубчастий елемент з круглим поперечним перерізом) і проходить крізь тіло стрижня 2' від одного кінця фільтрувального елемента до іншого, таким чином формуючи зелений обідок на кожному кінці стрижня 2', який контрастує з білим кольором ацетатцелюлозного джгута, який збирається і пресується з одержанням стрижня. Суцільний екструдований елемент 7' містить нанесений на нього ментол. Ментол може наноситися, наприклад, способами, обговореними в документі US 4281671. Способи одержання екструзійного ацетатцелюлозного порошку є відомими (наприклад, дивіться документ US 4228246). Пелети з екструзійного целюлозного естеру можна придбати на ринку в компанії Rotuba Extruders of Linden, New Jersey під торгівельною маркою "Naturacell". Пелети з екструзійного целюлозного естеру перетворюються на екструдований елемент і забарвлюються способами, добре відомими в рівні техніки. Фільтрувальний елемент 1' містить паперову обгортку 8', яка охоплює в поздовжньому напрямі сердечник 2', який може перфоруватися (не зображено) або бути повітропроникним для надання вентильованого фільтра. В подальшому прикладі (не зображений) суцільний екструдований елемент 7" має порожнистий поперечний переріз у формі зірки, тобто, є порожнистою трубкою (порожнистим трубчастим елементом з поперечним перерізом у формі зірки) і проходить крізь тіло стрижня 2" від одного кінця 6 UA 106398 C2 5 10 15 20 25 30 35 40 45 50 55 фільтрувального елемента до іншого, таким чином формуючи зелений контур у формі зірки на кожному кінці стрижня 2", який контрастує з білим кольором ацетатцелюлозного джгута, який збирають і пресують з одержанням стрижня. Буде зрозумілим, що фільтрувальний елемент 1' з Фігури 3 може кріпитисясвоїм верхнім по відношенню до ротового кінця кінцем 9' з іншим сегментом багатосегментного фільтра. Буде зрозумілим, що фільтри і фільтрувальні елементи цього прикладу винаходу можуть виготовлятися способами, відмінними від описаних вище. Наприклад, фільтр або фільтрувальні елементи винаходу можуть виготовлятися з використанням пристроїв і/або способів, які поміщають суцільний екструдований елемент (наприклад з ацетату целюлози) або елементи в точне місце або місця в або упоперек до ділянки поперечного перерізу тіла фільтра, або на поверхню тіла фільтра. Буде зрозумілим для фахівця у цій галузі, що фільтри або фільтрувальні елементи інших прикладів винаходу можуть виготовлятися способами, які добре відомі в рівні техніки. ФОРМУЛА ВИНАХОДУ 1. Фільтр тютюнового диму або фільтрувальний елемент, який містить стрижень з матеріалу для фільтрування тютюнового диму, суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, і ароматизатор, при цьому суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, додатково містить пігмент, колір якого контрастує з кольором матеріалу для фільтрування тютюнового диму. 2. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, має порожнистий поперечний переріз. 3. Фільтр тютюнового диму або фільтрувальний елемент за п. 1 або п. 2, який відрізняється тим, що суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, є порожнистим трубчастим елементом з круглим або іншим (некруглим) поперечним перерізом. 4. Фільтр тютюнового диму або фільтрувальний елемент за п. 1, який відрізняється тим, що суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, має цільний поперечний переріз. 5. Фільтр тютюнового диму або фільтрувальний елемент за будь-яким попереднім пунктом, який відрізняється тим, що суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, має діаметр або ширину у найвужчому місці 0,05 мм або більше, наприклад суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, має діаметр або ширину у найвужчому місці від приблизно 0,5 до приблизно 10 мм. 6. Фільтр тютюнового диму або фільтрувальний елемент за будь-яким попереднім пунктом, який відрізняється тим, що суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, містить термопластичний полімер, наприклад термопластичний полімер, який включає поліетилен, поліпропілен, полімолочну кислоту, поліестер, ацетат целюлози або їх суміш. 7. Фільтр тютюнового диму або фільтрувальний елемент за будь-яким попереднім пунктом, який відрізняється тим, що пігмент затверджений відповідним регуляторним органом для використання у харчовій промисловості. 8. Фільтр тютюнового диму або фільтрувальний елемент за будь-яким попереднім пунктом, який відрізняється тим, що на екструдованому елементі присутній ароматизатор і/або ароматизатор є ментолом. 9. Фільтр тютюнового диму або фільтрувальний елемент за будь-яким попереднім пунктом, який відрізняється тим, що містить два або більшу кількість суцільних екструдованих елементів, які проходять в поздовжньому напрямі стрижня. 10. Фільтр тютюнового диму або фільтрувальний елемент, який містить стрижень з матеріалу для фільтрування тютюнового диму і два або більшу кількість суцільних екструдованих елементів, які проходять в поздовжньому напрямі стрижня, при цьому кожен суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, має круглий або інший (некруглий) поперечний переріз. 11. Фільтр тютюнового диму або фільтрувальний елемент за п. 10, який відрізняється тим, що кожен суцільний екструдований елемент, який проходить в поздовжньому напрямі стрижня, має некруглий поперечний переріз, наприклад поперечний переріз у формі зірки, трипелюстковий поперечний переріз, п'ятикутний поперечний переріз або поперечний переріз у формі шестірні або поперечний переріз у формі логотипа або іншого малюнка. 7 UA 106398 C2 5 10 12. Фільтр тютюнового диму або фільтрувальний елемент за будь-яким попереднім пунктом, який відрізняється тим, що фільтрувальний матеріал одержаний з природного або синтетичного волокнистого джгута, природних або синтетичних штапельних волокон, вати, тонколистового матеріалу, синтетичного нетканого матеріалу або екструдованого матеріалу. 13. Фільтр тютюнового диму або фільтрувальний елемент за будь-яким попереднім пунктом, який відрізняється тим, що він обгорнутий обгорткою. 14. Цигарка з фільтром, яка містить обгорнутий тютюновий штранг і фільтр за будь-яким попереднім пунктом або фільтр, який містить фільтрувальний елемент за будь-яким попереднім пунктом, у якій фільтр прикріплений до обгорнутого тютюнового штрангу своїм кінцем, передбаченим для контактування з тютюном. 15. Багатосегментний фільтрувальний стрижень, який містить певну кількість фільтрів або фільтрувальних елементів за будь-яким попереднім пунктом, з’єднаних торець в торець. 8 UA 106398 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
