Запобіжник наконечника голки для внутрішньовенного катетера в зборі

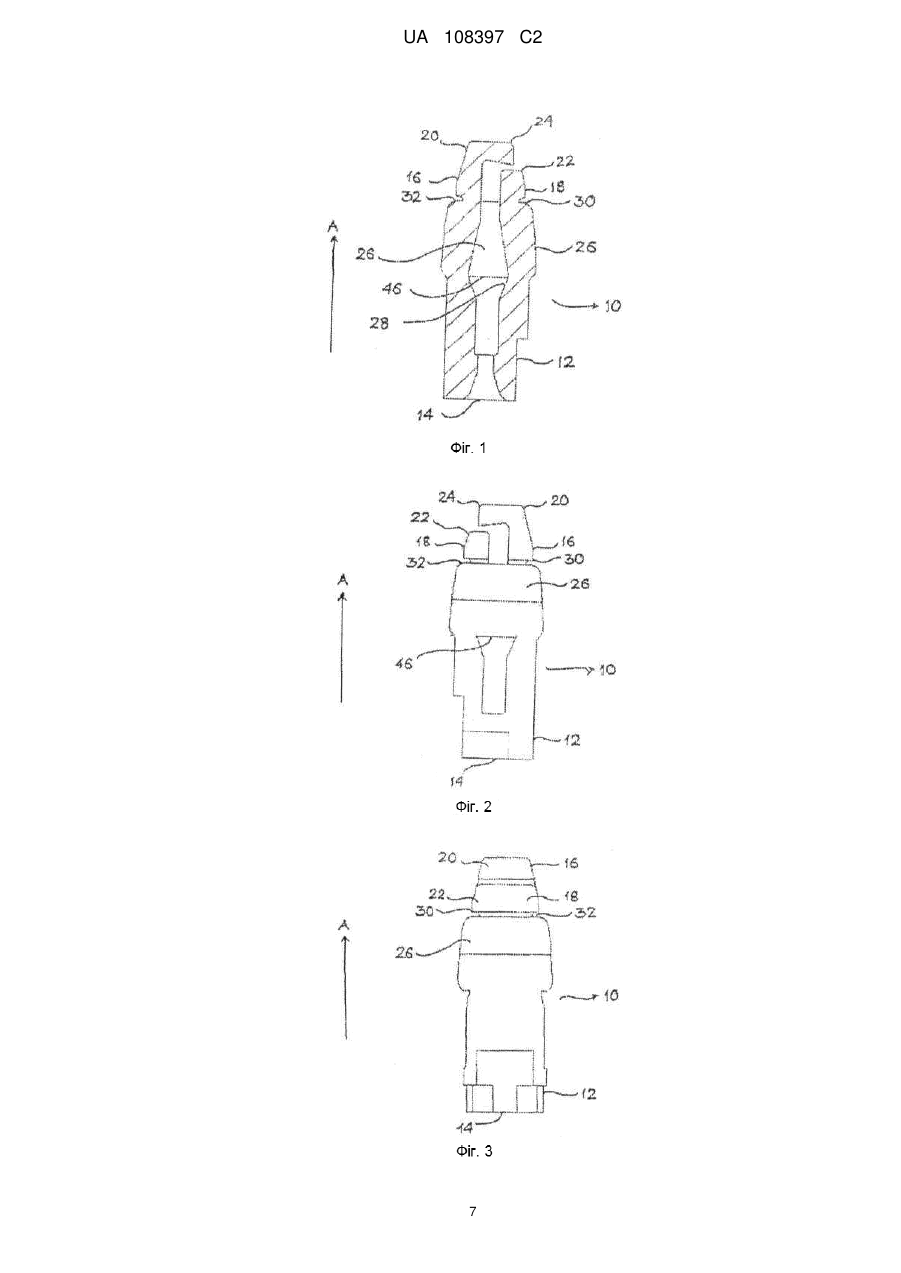

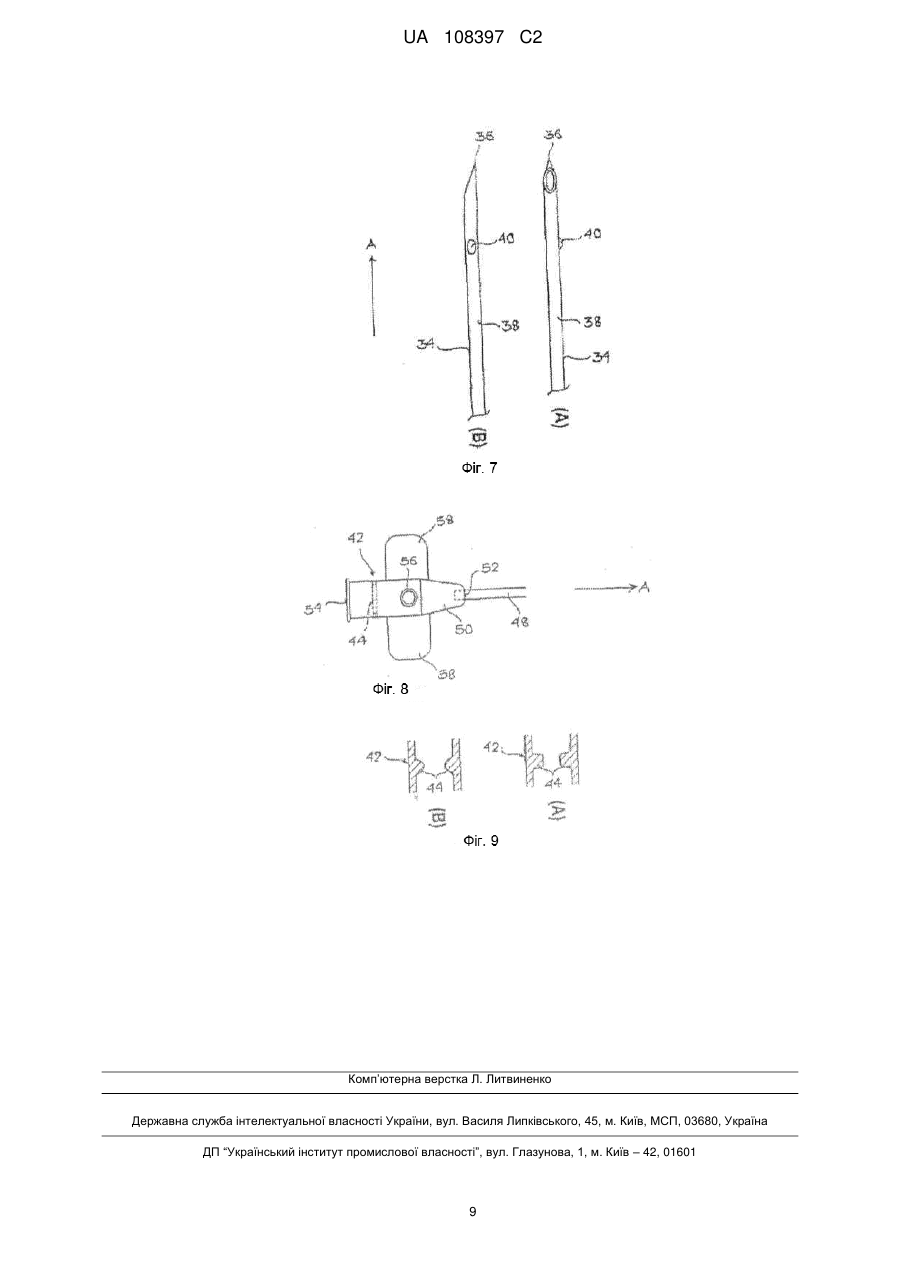

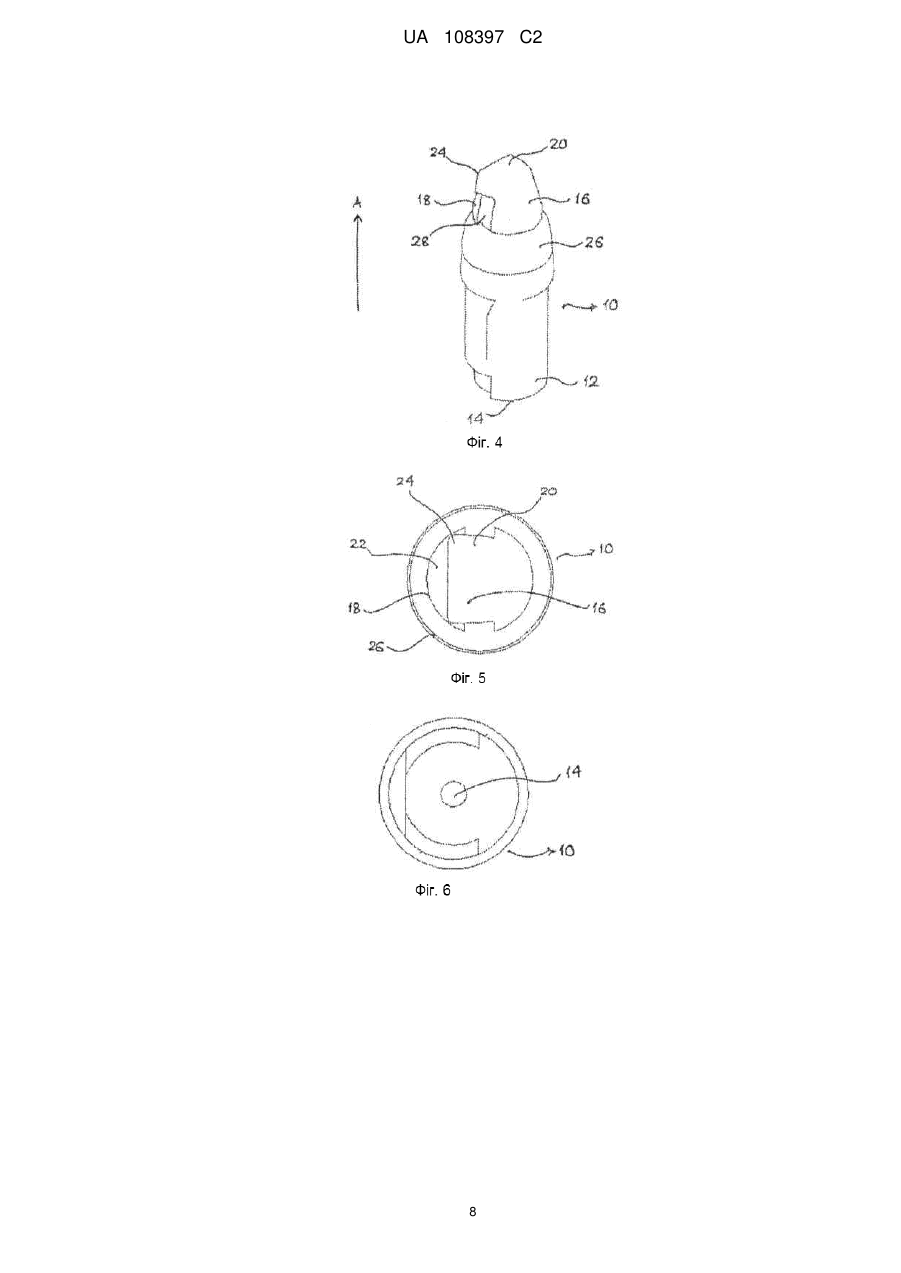

Реферат: Винахід належить до запобіжника наконечника голки для медичного пристрою, зокрема для внутрішньовенного катетера в зборі. Запобіжник (10) наконечника голки для медичного пристрою, зокрема для внутрішньовенного катетера в зборі, при цьому запобіжник (10) наконечника голки містить: основну частину (12), що містить канал (14), що проходить уздовж осьового напрямку А, призначений для розміщення голки (34), що містить стрижень (38) голки, так що голка (34) може проходити через канал (14) і переміщатися відносно запобіжника (10) наконечника голки від розведеного положення, у якому наконечник (36) голки розташований зовні запобіжника (10) наконечника голки, до захисного положення, у якому наконечник (36) голки закритий запобіжником (10) наконечника голки; перший (16) і другий затискач (18), що проходять від дистальної сторони зазначеної основної частини (12) у цілому в осьовому напрямку А; при цьому кожний із зазначеного першого (16) і другого затискача (18) містить головну частину (20, 22), розташовану в області його вільного кінця, при цьому зазначений перший затискач (16) розташований над стрижнем голки в розведеному положенні; один чи декілька блокувальних засобів на зовнішній поверхні запобіжника (10) наконечника голки для надійного прикріплення зазначеного запобіжника (10) наконечника голки до зазначеного медичного пристрою; і щонайменше один пружний елемент або еластичний елемент (26), установлені цілісно з зазначеними затискачами (16, 18) в області між зазначеною основною частиною (12) і головними частинами (20, 22), так що зазначений пружний елемент або еластичний елемент (26) діє спрямованою усередину повертальною UA 108397 C2 (12) UA 108397 C2 силою на зазначені затискачі (16, 18), коли затискачі повністю або частково розведені зазначеним стрижнем (38) голки. Технічний результат полягає в наданні запобіжника наконечника голки, що забезпечує кращий захист від випадкових уколів/проколів голкою, зменшуючи складність і витрати, зв'язані з виробництвом запобіжників наконечників голок відомого рівня техніки. UA 108397 C2 5 10 15 20 25 30 35 40 45 50 55 60 [1] Перехресні посилання на споріднені заявки [2] Дана заявка заявляє пріоритет заявки на патент Індії № 2252/DEL/2010, поданої 21 вересня 2010 p., зміст якої повністю включено в дану заявку за допомогою посилання. [3] Галузь техніки, до якої відноситься винахід [4] Даний винахід відноситься до запобіжника наконечника голки для медичного пристрою. Точніше, даний винахід відноситься до запобіжника наконечника голки для внутрішньовенного катетера в зборі. [5] Попередній рівень техніки [6] Випадкові проколи/уколи голками стали головною проблемою для медичних працівників. Медичні працівники знають і усвідомлюють, що гострі хірургічні інструменти, такі як голки катетерів, мають значний потенціал для нанесення шкоди медичному персоналу. У ході хірургічної операції поводження з даними гострими інструментами може привести до випадкових уколів або колотих ран, що піддає медичного працівника ризику зараження інфекціями, такими як СНІД і гепатит. Ризик уколу голкою підвищується при наданні екстреної допомоги, коли необхідно вирішувати кілька проблем. Подібним чином, при утилізації оголене вістря голки може представляти і зазвичай являє собою загрозу для співробітника, що займається утилізацією медичних відходів. [7] Подібні запобіжники наконечників голок загальновідомі і їх застосовують як запобіжник для наконечника голки медичного пристрою шляхом автоматичного закривання наконечника голки при витяганні голки, наприклад, з пацієнта. Таким чином, запобіжний пристрій для голки служить для запобігання випадкового уколу, наприклад, медичного працівника голкою після витягання голки з медичного пристрою. [8] Існує потреба в захисті медичних працівників від випадкових уколів голками. З огляду на сказане, існує постійна потреба в наявності запобіжника наконечника голки для захисту від випадкових уколів або проколів. [9] Стислий виклад сутності винаходу [10] Даний винахід відноситься до запобіжника наконечника голки для медичного пристрою, зокрема, для внутрішньовенного катетера в зборі, при цьому запобіжник наконечника голки містить: основну частину, що містить канал, що проходить уздовж осьового напрямку, для розміщення голки, що містить стрижень голки, так що голка може проходити через канал і переміщатися відносно запобіжника наконечника голки від розведеного положення, у якому наконечник голки розташований зовні запобіжника наконечника голки, до захисного положення, у якому наконечник голки закритий запобіжником наконечника голки; перший і другий затискачі, які проходять від дистальної сторони основної частини в цілому в осьовому напрямку; при цьому кожний із зазначених першого і другого затискачів містить головну частину, розташовану в області його вільного кінця, при цьому зазначений перший затискач розташований над стрижнем голки в розведеному положенні; один чи декілька блокувальних засобів на зовнішній поверхні запобіжника наконечника голки для надійного прикріплення зазначеного запобіжника наконечника голки до зазначеного медичного пристрою; і щонайменше один пружний елемент або еластичний елемент, встановлений цільно з зазначеними затискачами в області між зазначеною основною частиною і головними частинами, так що зазначений пружний елемент або еластичний елемент діє спрямованою усередину повертальною силою на зазначені затискачі, коли затискачі повністю або частково розведені зазначеним стрижнем голки. [11] Додаткові ознаки винаходу передбачають установку зазначеного пружного елемента або еластичного елемента цільно з установними елементами, наданими на кожному затискачі. Установні елементи можуть містити один чи кілька установних виступів та/або установних пазів. [12] Додаткові ознаки винаходу передбачають установку зазначеного пружного елемента або еластичного елемента цільно з затискачами, пристосованими для утворення часткової бічної стінки, так що разом із затискачами вона утворює камеру, що оточує голку, у якій утримано наконечник голки після повного витягання голки з медичного пристрою, як тільки відбувається з'єднання зазначених затискачів разом, захищаючи наконечник голки. [13] Додаткові ознаки винаходу передбачають те, що зазначений убудований пружний елемент або еластичний елемент містить кільцеподібну убудовану форму/конструкцію, яка частково або повністю оточує затискачі, та/або фіксатор, скобу, С-подібну скобу і т.п., що лише частково оточують затискачі. [14] Додаткові ознаки винаходу передбачають один або декілька блокувальних та/або розчіплюваних засобів, наданих усередині та/або зовні зазначеного корпуса катетера для зчеплення та/або розчіплювання з зазначеним запобіжником голки у формі одного чи декількох виступів та/або пазів. Подібним чином, зовнішня поверхня запобіжника наконечника голки може бути оснащена одним чи декількома блокувальними розчіплювальними засобами, що 1 UA 108397 C2 5 10 15 20 25 30 35 40 45 50 55 допускають перебування в положенні зчеплення та/або розчіплювання з корпусом катетера зазначеного медичного пристрою. [15] Інший аспект винаходу відноситься до внутрішньовенного катетера в зборі, що містить трубку катетера, муфту/корпус катетера, голку з наконечником голки, стрижень голки і муфту голки, і запобіжник наконечника голки, як було описано раніше, розташований з можливістю ковзання на голці для захисту наконечника голки; і блокувальними та/або розчіплювальні засоби сформовані усередині та/або зовні зазначеної муфти/корпуса катетера для зчеплення та/або розчіплювання з зазначеним запобіжником голки. [16] Таким чином, одна з цілей даного винаходу полягає в наданні запобіжника наконечника голки, що забезпечує кращий захист від випадкових уколів/проколів голкою, зменшуючи складність і витрати, зв'язані з виробництвом запобіжників наконечників голок відомого рівня техніки. [17] Інша мета даного винаходу полягає в забезпеченні дешевого виготовлення, і кількість деталей, виготовлених за допомогою інжекційного формування та/або лиття з вставкою, необхідних для запобіжної частини пристрою, заснованого на даному винаході, може не перевищувати однієї деталі. [18] Ще одна мета даного винаходу полягає в тому, що медичний пристрій, такий як катетер у зборі, складують та зберігають перед застосуванням з розведеними над голкою затискачами. Завдяки тому, що убудований пружний елемент або еластичний елемент у запобіжнику наконечника голки діє своєю повертальною силою на затискачі, коли вони знаходяться в розведеному стані, еластичний елемент забезпечує з'єднання разом розведених затискачів і захист наконечника голки при витяганні голки з медичного пристрою навіть після більш тривалого терміну збереження, тим самим безупинно забезпечуючи правильне функціонування запобіжника наконечника голки. [19] Стислий опис графічних матеріалів [20] Даний винахід далі буде описано більш докладно з посиланнями на переважні варіанти здійснення і на супровідні графічні матеріали, де: [21] на фіг. 1 зображений вид у поперечному перерізі запобіжника наконечника голки згідно з дійсним винаходом; [22] на фіг. 2 зображений вид збоку запобіжника наконечника голки згідно з дійсним винаходом; [23] на фіг. 3 зображений вид попереду запобіжника наконечника голки згідно з дійсним винаходом; [24] на фіг. 4 зображений вид у перспективі запобіжника наконечника голки згідно з дійсним винаходом; [25] на фіг. 5 зображений вид зверху запобіжника наконечника голки згідно з дійсним винаходом; [26] на фіг. 6 зображений вид знизу запобіжника наконечника голки згідно з дійсним винаходом; [27] на фіг. 7А зображений вид збоку області наконечника голки згідно з дійсним винаходом; [28] на фіг. 7В зображений вид у плані області наконечника голки по фіг. 7А згідно з дійсним винаходом; [29] на фіг. 8 зображений вид у плані корпуса катетера медичного пристрою згідно з дійсним винаходом; [30] на фіг. 9А зображений вид у поперечному перерізі ділянки корпуса катетера по фіг. 8 з детальним зображенням блокувального кільцевого виступу; [31] на фіг. 9В зображений вид у поперечному перерізі ділянки корпуса катетера по фіг. 8 з детальним зображенням альтернативного варіанта здійснення блокувального кільцевого виступу. [32] Докладний опис винаходу [33] Згідно з дійсним винаходом надано поліпшений запобіжник наконечника голки для медичного пристрою. Хоча даний винахід може мати багато різних форм варіантів здійснення, у даній заявці будуть описані певні варіанти здійснення, при цьому варто розуміти, що даний опис необхідно розцінювати як ілюстративний приклад основних положень винаходу і воно не призначено для обмеження винаходу варіантами здійснення, докладно описаними в даній заявці. [34] Як використано в даному описі, термін "проксимальний" відноситься до області пристрою або місця на пристрої, що найбільш наближене, наприклад, до лікаря, який використовує пристрій. І навпаки, термін "дистальний" відноситься до області пристрою, що 2 UA 108397 C2 5 10 15 20 25 30 35 40 45 50 55 60 найбільш віддалена від лікаря, наприклад, дистальна область голки буде означати область голки, що містить наконечник голки, який необхідно ввести, наприклад, у вену пацієнта. [35] Як зображено на супровідних фігурах, коли голка 24 повністю проходить через запобіжник 10 наконечника голки, наприклад перед застосуванням пристрою внутрішньовенного катетера (не зображений), запобіжник 10 наконечника голки розташований з можливістю ковзання частково та/або повністю у камері медичного пристрою, наприклад у корпусі 42 апарата внутрішньовенного катетера, і розташований біля проксимального кінця муфти голки. У даній ситуації голка 34 повністю проходить через запобіжник 10 голки, і ділянка 24 дистального кінця першого затискача 16 спирається на стрижень 38 голки, при цьому перший затискач 16 відтягнутий від другого затискача 18 з його положення спокою в розведене положення. Термін "розведене положення" відноситься до положення, у якому голка 34, що містить стрижень 38 голки, проходить через затискачі 16, 18 запобіжника 10 наконечника голки, так що наконечник 36 голки розташований зовні запобіжника 10 наконечника голки. І навпаки, термін "захисне положення" відноситься до положення, у якому наконечник 36 голки розташований усередині запобіжника 10 наконечника голки і закритий затискачами 16, 19 запобіжника 10 наконечника голки. [36] Згідно з фіг. 1-6 запобіжник 10 наконечника голки містить основну частину 12, що містить канал 14, що проходить в осьовому напрямку А, призначений для проходження через нього голки 34 зі стрижнем 38 голки, тим самим створюючи прохід для голки 34. Лінійний розмір каналу 14 пристосований до форми і розміру головного зовнішнього профілю голки 34, так що голка 34 може проходити через канал 14 і переміщатися відносно запобіжника 10 наконечника голки в захисне положення, у якому наконечник 36 голки закритий запобіжником 10 голки. [37] Як зображено на фіг. 1 і 2, запобіжник 10 наконечника голки додатково містить перший і другий затискачі 16, 18, що проходять дистально від основної частини 12 у цілому в осьовому напрямку А. Перший затискач 16 містить першу головну частину 20 в області свого вільного кінця, і другий затискач 18 містить другу головну частину 22 в області свого вільного кінця. Перша головна частина 20 проходить за межі другої головної частини 22 і містить ділянку 24 дистального кінця на своєму вільному кінці, що проходить до другого затискача 18 у напрямку в цілому перпендикулярному осьовому напрямку А. Довжина ділянки 24 дистального кінця є такою, що кінцева ділянка 24 виступає, щонайменше, над частиною другої головної частини 22, коли затискачі 16, 18 знаходяться в положенні спокою, як зображено на фіг. 2-6. Коли наконечник 36 голки повністю захищений усередині запобіжника 10 наконечника голки, виступна ділянка 24 дистального кінця перешкоджає виступанню наконечника за межі першої головної частини 20, тим самим надійно фіксуючи наконечник 36 голки 34. Для полегшення розуміння термін "положення спокою" відноситься до ситуації, коли голка 34 не проходить через запобіжник 10 наконечника голки. [38] Як зображено на фіг. 1-4, убудований пружний елемент або еластичний елемент 26 закриває значну частину затискачів 16, 18 в осьовому напрямку А. Як зображено, затискачі 16, 18 з'єднані щонайменше одним пружним елементом або еластичним елементом 26, цільно встановленим із затискачами 16, 18 в області між основною частиною 12 і головними частинами 20, 22. Зазначений пружний елемент або еластичний елемент 26 діє повертальною силою на затискачі 16, 18, коли затискачі 16, 18 знаходяться в розведеному положенні, дозволяючи голці 34, розташованій в каналі 14, повністю проходити через запобіжник 10 наконечника голки. Як тільки наконечник 36 голки 34 переміщається в запобіжник 10 наконечника голки, тобто в положення, де ділянка 24 дистального кінця першого затискача 16 більше не розташована над стрижнем 38 голки, перший затискач 16 повертається назад у своє положення спокою завдяки повертальній силі, прикладеній зазначеним убудованим пружним елементом або еластичним елементом 26. Пружний елемент або еластичний елемент 26, цільно встановлений із затискачами, пристосований для утворення часткової бічної стінки, так що разом із затискачами 16, 18 вона утворює камеру 46, що оточує голку 34, у якій наконечник 36 голки утриманий після повного витягання голки 34 з медичного пристрою, як тільки зазначені затискачі 16, 18 з'єднані разом, захищаючи наконечник 36 голки. [39] Як видно на фіг. 1, лінійний розмір внутрішньої частини 28 каналу в області, що прилягає до області убудованого пружного елемента або еластичного елемента 26, більше лінійного розміру внутрішньої частини 28 в області проксимальної і дистальної ділянки каналу 14. Більший лінійний розмір внутрішньої частини 28 каналу 14 забезпечує створення тягового зусилля для затискачів 16, 18, що приводить до збільшення повертальної сили, прикладеної зазначеними затискачами 16, 18. Проте слід зазначити, що внутрішня частина 28 каналу 14 може мати будь-який інший придатний лінійний розмір або може мати однаковий лінійний розмір по всій довжині, проходячи в цілому в осьовому напрямку А. 3 UA 108397 C2 5 10 15 20 25 30 35 40 45 50 55 60 [40] Затискачі 16, 18 злегка нахилені один до одного в області пружного елемента або еластичного елемента 26, тому зовнішній профіль запобіжника 10 наконечника голки має конічну форму, що звужується в напрямку до дистальних головних частин 20, 22. Зовнішня поверхня затискачів 16, 18 може містити один або кілька кільцевих виступів, виконаних у ній. Проте слід зазначити, що запобіжник наконечника голки може бути виконаний без подібних кільцевих виступів. [41] Крім цього, на бічній стороні кожної з головних частин 20, 22 сформовано фіксуючий заплечик 30, що утворює поглиблення або паз 32, що прилягає до дистальної області убудованого пружного елемента або еластичного елемента 26. Один або кілька блокувальних засобів надані на внутрішній поверхні корпуса 42 катетера, такі як кільцевий фіксуючий виступ 44, показаний на фіг. 8 і 9. Кільцевий фіксуючий виступ 44 може мати профіль із закругленими краями або власне кажучи прямокутними краями, або будь-який інший профіль, що підходить для фіксації запобіжника 10 наконечника голки в корпусі 42 катетера. Додатково, подібний фіксуючий виступ 44 може мати безупинну кільцеву форму або в ньому може бути виконаний один або кілька розривів. Корпус 42 містить основне тіло 50 у цілому трубчастої форми, що проходить в осьовому напрямку А. Основне тіло містить дистальний кінець 52 і проксимальний кінець 54. Катетер 48 приєднаний до основного тіла 50 на дистальному кінці 52 основного тіла 50. Порт 56 проходить від основного тіла 50 у напрямку в цілому перпендикулярному осьовому напрямку А. Крила 58 виконані в основному тілі 50 напроти порту 56. Основне тіло 50 утворює камеру, що формує корпус 42, що проходить від проксимального кінця 54 до дистального кінця 52. [42] Коли запобіжник 10 наконечника голки розміщений у корпусі катетера, дозволяючи голці 34 повністю проходити через запобіжник 10 наконечника голки і корпус катетера, кільцевий фіксуючий виступ 44 розташований у поглибленні 32, утвореному фіксуючим заплечиком 30 у розведеному положенні, тим самим надійно фіксуючи запобіжник 10 наконечника голки в корпусі 42 катетера. Переважно, у даній ситуації запобіжник 10 наконечника голки не можна витягти в напрямку зворотному переміщенню або в напрямку переміщення тіла голки 34, тому що фіксуючий заплечик 30 входить у зачеплення з кільцевим фіксуючим виступом 44, наданим у корпусі 42 катетера. Таким чином, поки затискачі 16, 18 знаходяться в розведеному положенні, запобіжник 10 наконечника голки не може бути переміщений в осьовому напрямку відносно тіла голки 34 катетерного пристрою, тобто запобіжник 10 наконечника голки залишається нерухомим у корпусі 42 катетера. Однак коли перший затискач 16 приймає положення спокою, як описано вище, фіксуючий виступ виходить із зазначеного поглиблення 32. У результаті запобіжник 10 наконечника голки може бути вільно переміщений, захищаючи наконечник 36 голки 34. [43] Також слід зазначити, що один або декілька блокувальних та/або розчіплювальних засобів можуть бути надані усередині та/або зовні зазначеного корпуса 42 катетера для зчеплення та/або розчіплювання з зазначеним запобіжником 10 голки (фіг. 9). Подібним чином зовнішня поверхня запобіжника 10 наконечника голки може бути оснащена одним чи декількома блокувальними розчіплювальними засобами, що можуть бути зчеплені та/або розчеплені з корпусом 42 катетера. Наприклад, основна частина 12 запобіжника 10 наконечника голки може бути оснащена одним чи декількома плечами (не зображені), що містять блокувальні пристрої, наприклад фіксуючі виступи на дистальних кінцях кожного з зазначених пліч та/або обох пліч для взаємодії з відповідним поглибленням чи виступом, виконаним на зовнішній поверхні корпуса 42 катетера. [44] Як видно на фіг. 7, голка 34 містить наконечник 36 голки і стрижень 38 голки. Стрижень 38 голки має головний зовнішній профіль і визначає осьовий напрямок А. Голка 34 оснащена розширенням 40 біля наконечника 36 голки. Максимальний зовнішній лінійний розмір/профіль зазначеного розширення 40 перевищує головний зовнішній лінійний розмір/профіль стрижня 38 голки. Положення розширення 40, виконаного на зовнішній поверхні стрижня 38 голки, вибирають так, що розширення 40 упирається в основну частину 12 запобіжника 10 наконечника голки, як тільки перший затискач 16 запобіжника 10 наконечника голки виходить з розташування над стрижнем 38 голки в розведеному положенні. Оскільки максимальний зовнішній лінійний розмір/профіль голки 34 в області розширення 40 перевищує лінійний розмір каналу 14 в основній частині 12, голку 34 неможливо виштовхнути ще далі з запобіжника 10 наконечника голки. Більш конкретно, завдяки зазначеному розширенню 40 запобіжник 10 наконечника голки не може зісковзнути з голки 34 при звичайній експлуатації, коли запобіжник 10 голки знаходиться в захисному положенні, захищаючи наконечник 36 голки, якщо тільки до голки 34 та/або запобіжника 10 наконечника голки не прикладають надмірне зовнішнє зусилля. [45] Розширення 40 може бути виконано, наприклад, у виді гофра за допомогою гофрування стрижня 38 чи голки у виді опуклості з чи без додавання додаткового матеріалу шляхом впливу 4 UA 108397 C2 5 10 15 20 25 30 35 40 45 50 55 на голку 34 концентрованим теплом у локалізованій області, наприклад процесом зварювання чи процесом лазерного зварювання. Однак також є можливим формування зазначеного розширення 40 шляхом розподілу додаткового матеріалу на зовнішній поверхні стрижня 38 голки, наприклад шляхом зварювання, пайки чи шляхом застосування сполучної речовини чи клею. Хоча на фігурах зображене лише одне розширення 40, слід зазначити, що на зовнішній поверхні стрижня 3 8 голки може знаходитися більше одного розширення 40. [46] Таким чином, запобіжник 10 наконечника голки з убудованим пружним елементом або еластичним елементом 26 запобігає ослабленню затискачів 16, 18 запобіжника 10 наконечника голки, коли запобіжник 10 наконечника голки ковзає уздовж голки 34, тим самим сприяючи і забезпечуючи правильне функціонування запобіжника 10 наконечника голки. Крім того, убудований пружний елемент або еластичний елемент 26 запобігає виступанню та/або зісковзуванню в бічному напрямку наконечника 36 голки з запобіжника 10 наконечника голки, тим самим підсилюючи захисну функцію запобіжника 10 наконечника голки. [47] Убудований пружний елемент або еластичний елемент 26 виготовлений із пружного матеріалу чи еластичного матеріалу, що володіє еластичними властивостями, такого як, крім іншого, каучук, силікон і т.п. Завдяки своїм еластичним властивостям пружний елемент або еластичний елемент, чи кільце діє повертальною силою на затискачі 16, 18, коли голка 34 повністю проходить через запобіжник10 наконечника голки, тим самим розводячи затискачі 16, 18 у сторони і розширюючи пружний елемент або еластичний елемент 26. При проходженні наконечника 36 голки через ділянку 24 дистального кінця першого затискача 16 під час витягання голки 34 через запобіжний пристрій 10 голки, затискачі 16, 18 примусово складаються убудованим пружним елементом або еластичним елементом 26 завдяки його повертальній силі, надійно фіксуючи наконечник 36 голки 34. [48] 3 метою спрощеного й економічного виготовлення запобіжника 10 наконечника голки убудований пружний елемент або еластичний елемент 26 може бути виконаний цільно з затискачами, наприклад, за допомогою інжекційного формування та/або лиття зі вставкою. Пружний елемент або еластичний елемент 26 також може бути сконфігурований цільно із затискачами 16, 18 за допомогою інших придатних способів, таких як застосування сполучної речовини чи клею. Додатково, для спрощеного й економічного виготовлення запобіжника 10 наконечника голки основна частина 12, пружний елемент або еластичний елемент 26 і затискачі 16, 18 можуть бути виконані з пластикового матеріалу, наприклад, шляхом інжекційного формування. Альтернативно, основна частина 12 і затискачі 16, 18 можуть бути виконані з металевого матеріалу чи комбінації матеріалів, таких як інший пластиковий матеріал, інший металевий матеріал чи інша комбінація пластикових та/або металевих матеріалів. Наприклад, один із затискачів 16, 18 може бути виконаний з металевого матеріалу, і інший затискач 16, 18 може бути виконаний із пластикового матеріалу. Подібним чином основна частина 12 може бути виконана з металевого. матеріалу, і затискачі 16, 18 можуть бути виконані з пластикового матеріалу, чи навпаки. Також слід зазначити, що внутрішня частина затискачів 16, 18, що стикається зі стрижнем 38 голки, виконана з термопластичного матеріалу, такого як ТРЕ, у той час як зовнішня частина затискачів 16, 18 може бути виконана з іншого матеріалу, наприклад пластикового, металевого, композитного чи еластомерного матеріалу, для того, щоб запобіжник 10 наконечника голки створював менше тертя при ковзанні уздовж голки, тим самим полегшуючи витягання голки 34. [49] У різних варіантах здійснення даного винаходу убудований пружний елемент або еластичний елемент 26 може містити кільцеподібну убудовану форму/конструкцію, яка частково чи повністю оточує затискачі 16, 18, та/або фіксатор, скобу, С-подібну скобу і т.п., що лише частково оточують затискачі 16, 18. [50] Хоча винахід був описаний з посиланням на визначені характерні варіанти здійснення і приклади, фахівцям у даній області буде очевидно, що винахід може бути здійснено в багатьох формах, не віддаляючись від більш широкої суті й обсягу винаходу, як викладено у винаході. Таким чином, варіації описаних кращих варіантів здійснення можуть стати очевидними фахівцям у даній області техніки після прочитання вищевикладеного опису. [51] Відповідно, даний винахід включає всі модифікації й еквіваленти предмета винаходу, викладеного у формулі винаходу, прикладеної до даної заявки, як дозволено чинним законодавством. Крім цього, будь-яка комбінація вищеописаних елементів у всіх можливих варіантах включена в даний винахід, якщо в даній заявці не зазначено інакше, чи якщо це в явному виді не суперечить контексту. Отже, технічний опис і графічні матеріали повинні розцінюватися як ілюстративні, але не обмежуючі, не виходячи за межі суті й обсягу винаходу, викладених у формулі винаходу, приведеної нижче. 60 5 UA 108397 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Запобіжник 10 наконечника голки для медичного пристрою, зокрема для внутрішньовенного катетера в зборі, при цьому запобіжник 10 наконечника голки містить: основну частину 12, що містить канал 14, що проходить уздовж осьового напрямку А та призначений для розміщення голки 34, що містить стрижень 38 голки, так що голка 34 може проходити через канал 14 та переміщатися відносно запобіжника 10 наконечника голки від розведеного положення, у якому наконечник 36 голки розташований зовні запобіжника 10 наконечника голки, до захисного положення, у якому наконечник 36 голки закритий запобіжником 10 наконечника голки; перший 16 і другий затискач 18, що проходять від дистальної сторони зазначеної основної частини 12 у цілому в осьовому напрямку А; при цьому кожний із зазначеного першого 16 і другого затискача 18 містить головну частину 20, 22, розташовану в області його вільного кінця, при цьому зазначений перший затискач 16 розташований над стрижнем голки в розведеному положенні; один чи кілька блокувальних засобів на зовнішній поверхні запобіжника 10 наконечника голки для надійного кріплення зазначеного запобіжника 10 наконечника голки до зазначеного медичного пристрою; та щонайменше один пружний елемент або еластичний елемент 26, установлений цілісно з зазначеними затискачами 16, 18 в області між зазначеною основною частиною 12 і головними частинами 20, 22, так що зазначений пружний елемент або еластичний елемент 26 діє спрямованою усередину повертальною силою на зазначені затискачі 16, 18, коли затискачі повністю або частково розведені зазначеним стрижнем 38 голки. 2. Запобіжник 10 наконечника голки за п. 1, який відрізняється тим, що зазначений блокувальний засіб містить один чи кілька фіксуючих заплечиків 30, що утворюють заглиблення чи паз 32. 3. Запобіжник 10 наконечника голки за п. 1, який відрізняється тим, що зазначений пружний елемент або еластичний елемент 26 утворює часткову бічну стінку так, що разом із затискачами вона утворює камеру 46, і виготовлена з матеріалу, що має еластичні властивості. 4. Запобіжник 10 наконечника голки за п. 1, який відрізняється тим, що зазначений канал 14 має лінійний розмір, пристосований до форми і розміру головного зовнішнього профілю голки 34 так, що голка 34 може проходити через канал 14 і переміщатися відносно запобіжника 10 наконечника голки в захисне положення, у якому наконечник 36 голки закритий зазначеним запобіжником 10 голки. 5. Запобіжник 10 наконечника голки за п. 1, який відрізняється тим, що зазначена перша головна частина 20 містить ділянку 24 дистального кінця на своєму вільному кінці, що проходить за межі другої головної частини 22, і зазначена ділянка 24 дистального кінця проходить до зазначеного другого затискача 18 у цілому перпендикулярно осьовому напрямку А. 6. Запобіжник 10 наконечника голки за п. 5, який відрізняється тим, що довжина зазначеної ділянки 24 дистального кінця є такою, що кінцева ділянка 24 виступає щонайменше над частиною зазначеної другої головної частини 22. 7. Запобіжник 10 наконечника голки за п. 1, який відрізняється тим, що зазначений пружний елемент або еластичний елемент 26 прикріплений до установних елементів, що містять установні виступи та/або установні заглиблення або т. п., виконані на кожному із зазначених затискачів 16, 18. 8. Запобіжник 10 наконечника голки за п. 1, який відрізняється тим, що зазначений пружний елемент або еластичний елемент 26 додатково містить кільцеподібну убудовану форму/конструкцію, яка частково чи повністю оточує затискачі 16, 18, та/або фіксатор, скобу, Сподібну скобу чи т. п., що лише частково оточують затискачі 16, 18. 9. Внутрішньовенний катетер у зборі, що містить: трубку 48 катетера, муфту/корпус 42 катетера, що утворює камеру, голку 34 з наконечником 36 голки на дистальному кінці, стрижень 38 голки і муфту голки, і запобіжник 10 наконечника голки, зокрема за будь-яким з пп. 1-8, розташований з можливістю ковзання на голці 34, для захисту наконечника 36 голки, що частково та/або повністю розташований у зазначеному корпусі 42 катетера, так що ділянка 24 дистального кінця першого затискача 16 розташована над зазначеним стрижнем 38 голки в розведеному положенні. 10. Внутрішньовенний катетер у зборі за п. 9, який відрізняється тим, що внутрішня та/або зовнішня поверхня зазначеного корпуса 42 катетера містить одне або декілька блокувальних та/або розчіплювальних засобів у формі одного чи декількох виступів 44 та/або заглиблень. 6 UA 108397 C2 7 UA 108397 C2 8 UA 108397 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
