Запобіжний пристрій для голки пристрою внутрішньовенного катетера

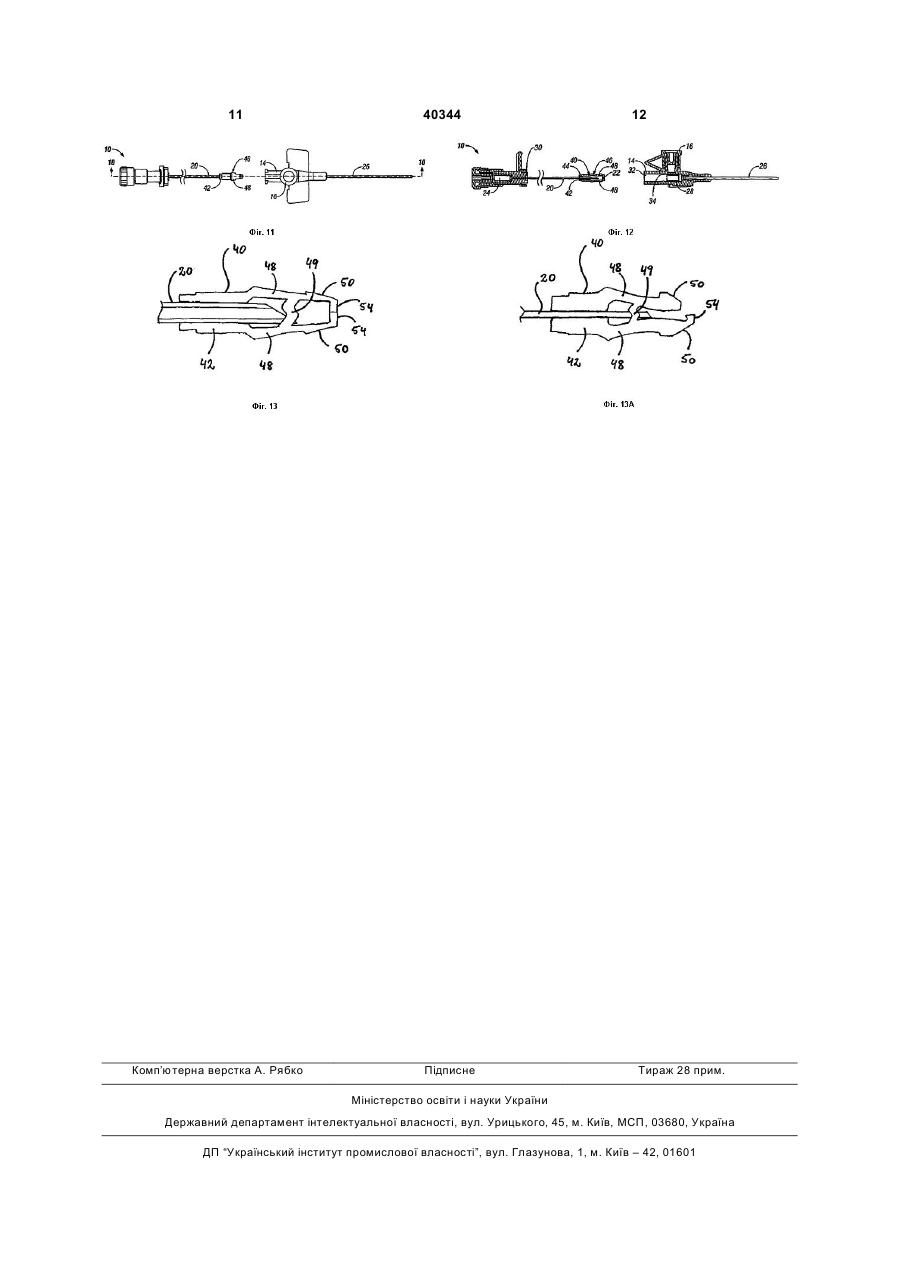

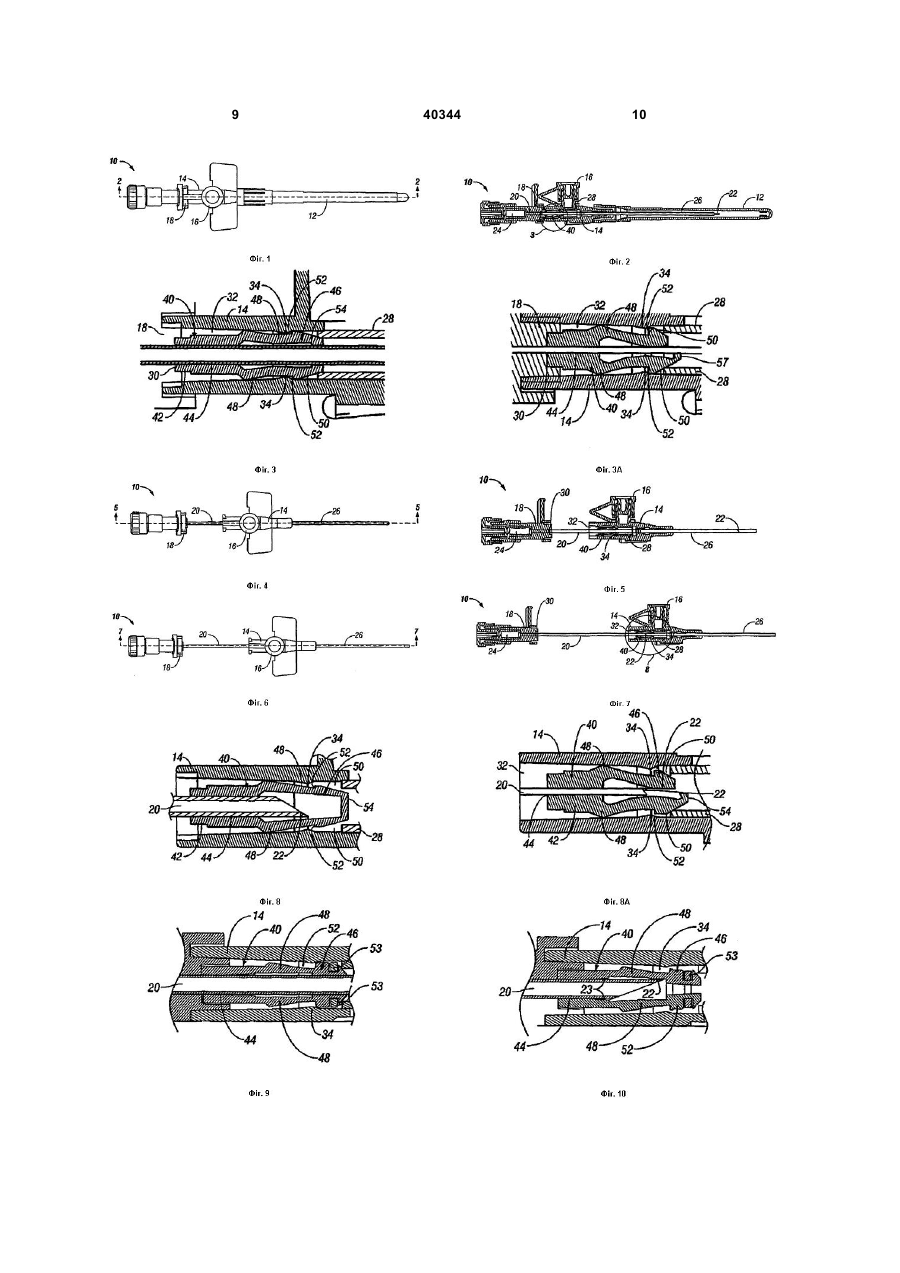

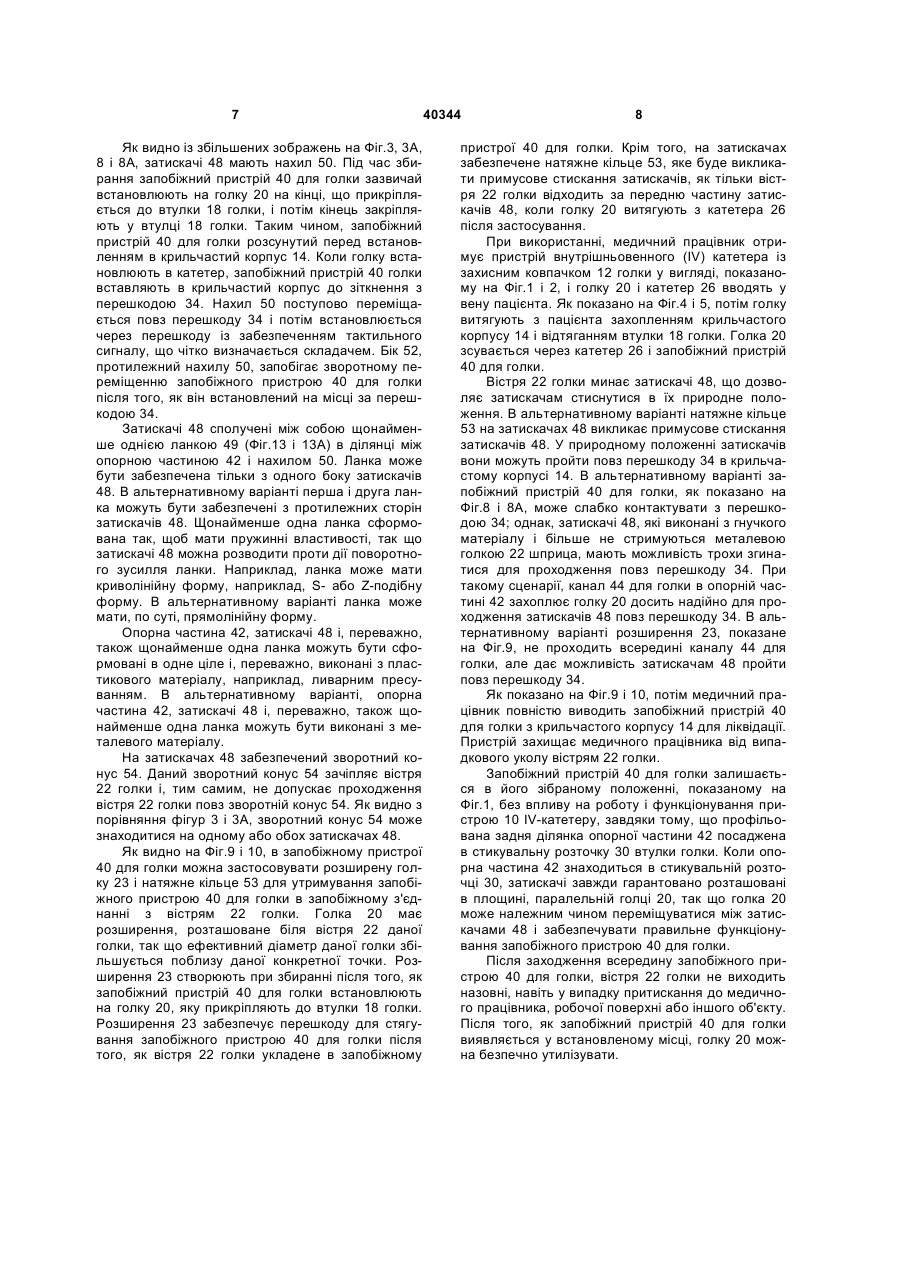

1. Запобіжний пристрій для голки для пристрою внутрішньовенного катетера, що містить: опорну частину для розміщення голки; два протилежних затискачі, сполучені з опорною частиною і сполучені між собою щонайменше однією ланкою на відстані від опорної частини, при цьому голка здатна впливати на затискачі; причому затискачі виконані з можливістю переміщення між розсунутим положенням із збільшеним, ефективним зовнішнім діаметром затискачів, коли голка проходить через затискачі, і стиснутим положенням, коли голка не проходить через затискачі; затискачі допускають переміщення голки відносно опорної частини, коли затискачі розсунуті, і змикаються біля вістря голки і запобігають переміщенню голки відносно опорної частини, коли затискачі стиснені. 2. Запобіжний пристрій для голки за п. 1, який відрізняється тим, що ланка забезпечена тільки з одного боку затискачів. 3. Запобіжний пристрій для голки за п. 1, який відрізняється тим, що перша і друга ланки забезпечені з протилежних сторін затискачів. 4. Запобіжний пристрій для голки за будь-яким з попередніх пунктів, який відрізняється тим, що одна або кожна ланка сформована з наявністю у ній пружинних властивостей, з можливістю розведення затискачів проти поворотного зусилля ланки. U 2 (19) 1 3 Медичні працівники стикаються з численними професійними небезпеками, при обслуговуванні пацієнтів. Однією серйозною небезпекою є випадковий укол голкою після її витягання з внутрішньовенного катетера. Випадковий укол шкіри медичного працівника голкою особливо небезпечний через те, що вістря голки легко протикає латексні рукавички, що застосовуються медичними працівниками. Небезпека випадкового уколу викликає особливий неспокій в даний час через поширення захворювань, які переносяться кров'ю, наприклад, гепатиту або СНІДу. Раніше виробляли елементи захисту від вістря голки, що свідчить про необхідність приховування вістря голки під час витягання з катетера. У відомих технічних пристроях прийнято встановлювати елемент захисту від вістря голки на голку після того, як голка витягнута з катетера; однак, відомі технічні пристрої складні для збирання, використовують незручний конусоподібний крильчастий корпус, який вимагає, щоб відомі пристрої були ширшими, ніж необхідно, використовують складні конструкції і мають інші недоліки. Згадані недоліки очевидні з аналізу патенту США №5,135,504 винахідника Мак-Ліза (McLees) і патенту США №6,117,108 винахідника Вера (Woehr). Тому основною задачею корисної моделі є створення запобіжного пристрою для голки, в якому усунені недоліки відомих технічних пристроїв. Додатковою задачею корисної модеі є створення пристрою внутрішньовенного катетера, в якому застосовується циліндричний крильчастий корпус постійного перерізу, який зменшує загальний розмір пристрою внутрішньовенного катетера. Ще однією задачею корисної моделі є створення запобіжного пристрою для голки, який має спрощену форму і тому дешевший у виробництві і застосуванні. Тому, вищеперелічені цілі, інші цілі, а також численні переваги даного винаходу викладені в нижченаведеному описі. Вищеперелічені цілі досягаються за допомогою об'єкта незалежних пунктів формули. Запобіжний пристрій для голки відповідно до корисної моделі містить опорну частину, для розміщення голки, і два протилежних затискачі, сполучені з опорною частиною і здатні реагувати на вплив голки. Два протилежних затискачі спільно утворюють реверсний цанговий механізм. Затискачі можуть переміщатися між розсунутим положенням із збільшеним ефективним зовнішнім діаметром затискачів, коли голка знаходиться між затискачами, і стиснутим положенням, коли голка не знаходиться між затискачами. Затискачі запобіжного пристрою для голки допускають переміщення голки відносно опорної частини, коли затискачі розсунуті. Затискачі змикаються біля вістря голки, коли голка ковзає в просторі між затискачами. Затискачі запобігають переміщенню голки відносно опорної частини, коли затискачі зсунуті. Запобіжний пристрій для голки можна застосовувати в пристрої внутрішньовенного катетера, який містить гнучкий катетер, сполучений з крильчастим корпусом. Пристрій внутрішньовенного катетера містить внутрішню перешкоду в крильчастому корпусі. Голка з вістрям голки забезпечена 40344 4 всередині гнучкого катетера в крильчастому корпусі. Затискачі на запобіжному пристрої для голки, як вказано вище, можуть переміщуватися між розсунутим положенням, в якому затискачі розсунуті голкою назовні і заблоковані від проходу повз внутрішню перешкоду, і стиснутим положенням, в якому затискачі зімкнені біля вістря голки, і яке дозволяє запобіжному пристрою для голки пройти повз перешкоду, при повністю закритому вістрі голки. Відповідно до іншої ознаки даної корисної моделі, запобіжний пристрій для голки містить похилу ділянку, виконану, щоб давати можливість запобіжному пристрою для голки, що знаходиться в розсунутому положенні, пройти повз перешкоду в пристрої внутрішньовенного катетера при збиранні. У найбільш загальному випадку, перешкода є кільцеподібним виступом всередині крильчастого корпусу. Відповідно до іншої ознаки даної корисної моделі, затискачі мають бічну поверхню, перпендикулярну циліндричній поверхні крильчастого корпусу, що запобігає проходженню повз перешкоду пристрою внутрішньовенного катетера, коли запобіжний пристрій для голки знаходиться в розсунутому положенні. Відповідно до іншої ознаки даної корисної моделі, затискачі сполучені між собою щонайменше однією ланкою на відстані від опорної частини. Щонайменше одна ланка запобігає дуже сильному розведенню двох затискачів, що могло б призвести до серйозного пошкодження запобіжного пристрою для голки. Ланка може бути забезпечена тільки з одного боку затискачів. В альтернативному варіанті перша і друга ланка можуть бути забезпечені з протилежних сторін затискачів. У переважному варіанті щонайменше одна ланка сформована з можливістю надання їй пружинних властивостей, так що затискачі можна розсовувати проти дії поворотного зусилля ланки. Ланка виконана так, щоб зберігати свої пружинні властивості протягом терміну зберігання. Наприклад, ланка може мати криволінійну форму, наприклад, S- або Z-подібну форму. В альтернативному варіанті ланка може мати, по суті, прямолінійну форму. Для забезпечення більш простого і дешевого виготовлення запобіжного пристрою для голки, опорна частина, затискачі і, переважно, також щонайменше одна ланка можуть бути сформовані як одне ціле і, переважно, виготовлені з пластикового матеріалу, наприклад, ливарним пресуванням. В альтернативному варіанті опорна частина, затискачі і, переважно, також щонайменше одна ланка можуть бути виготовлені з металевого матеріалу. Відповідно до іншої ознаки даної корисної моделі, запобіжний пристрій для голки здатний до розміщення голок з номерами від 14 до 18. Відповідно до іншої ознаки даної корисної моделі, запобіжний пристрій для голки здатний до розміщення голок з номерами від 18 до 24. Відповідно до іншої ознаки даної корисної моделі, пристрій внутрішньовенного катетера має циліндричний крильчастий корпус. Запобіжний пристрій для голки ефективно встановлюється всередині циліндричного крильчастого корпусу. 5 Відповідно до іншої ознаки даної корисної моделі, запобіжний пристрій для голки фіксується в розточці втулки голки. Відповідно до ще однієї ознаки даної корисної моделі, запобіжний пристрій для голки встановлюється з упором запобіжного пристрою для голки в опорну деталь катетера. Переважні варіанти здійснення корисної моделі пояснюються в нижченаведеному описі і на прикладених кресленнях. Фіг.1 - вигляд зверху пристрої внутрішньовенного катетера. Фіг.2 - переріз пристрою, показаного на Фіг.1, по лінії 2-2. Фіг.3 - збільшений вигляд ділянки 3 в перерізі, показаному на Фіг.2. Фіг.3А - альтернативний варіант здійснення запобіжного пристрою для голки, показаного на Фіг.3. Фіг.4 - вигляд зверху пристрою внутрішньовенного катетера з голкою, частково витягнутою з катетера і крильчастого корпусу. Фіг.5 - вигляд збоку в перерізі по лінії 5-5, на Фіг.4. Фіг.6 - вигляд зверху пристрою внутрішньовенного катетера з голкою, витягнутою з катетера, і голкою, виведеною з положення між затискачами запобіжного пристрою для голки. Фіг.7 - вигляд збоку в перерізі по лінії 7-7 на Фіг.6. Фіг.8 - збільшений вигляд ділянки 8 в перерізі, показаному на Фіг.7. Фіг.8А - альтернативний варіант здійснення запобіжного пристрою для голки, показаного на Фіг.8. Фіг.9 - збільшений переріз альтернативного варіанту здійснення запобіжного пристрою для голки, що містить розширену голку і натяжне кільце із затискачами у відкритому положенні. Фіг.10 - запобіжний пристрій для голки, показаний на Фіг.9, із затискачами в зімкненому положенні. Фіг.11 - вигляд зверху пристрою внутрішньовенного катетера з голкою, витягнутою з катетера, і крильчастого корпусу. Фіг.12 - вигляд збоку в перерізі по лінії 9-9, на Фіг.10. Фіг.13 - запобіжний пристрій для голки, показаний на Фіг.8, з ланкою, що з'єднує затискачі. Фіг.13А - запобіжний пристрій для голки, показаний на Фіг.8А, з ланкою, що з'єднує затискачі. На Фіг.1 представлений пристрій 10 внутрішньовенного (IV) катетера відповідно до цього технічного рішення. Пристрій IV-катетера показаний у вигляді готового виробу перед застосуванням і містить ковпачок 12 голки, крильчастий корпус 14, ковпачок 16 порту в автономному вузлі з крильчастим корпусом 14 і втулку 18 голки, сполучену з крильчастим корпусом 14. Як видно в перерізі на Фіг.2, голка 20 продовжується від втулки 18 голки через крильчастий корпус і закінчується вістрям 22 голки під ковпачком 12 голки. Голка 20 є порожнистою, і вістря 22 голки зазвичай має косий зріз. Коли вістря 22 голки вво 40344 6 дять в пацієнта, голка може зустріти тиск рідини, яка проходить через вістря 22 голки, по голці 20 і поступає в розширювальну камеру 24. Голка оточена катетером 26, який сполучений з крильчастим корпусом 14 за допомогою опорної деталі 28 катетера. Катетер 26 є гнучкою трубкою, яка повинна залишатися в користувачі для забезпечення подачі рідин, поживної речовини або лікарських засобів. На Фіг.3 представлено збільшене зображення запобіжного пристрою 40 для голки, показаного на фігурі 2. Втулка 18 голки містить стикувальну розточку 30, яка служить для фіксації запобіжного пристрою 40 для голки в заданому положенні всередині крильчастого корпусу 14. Крильчастий корпус 14 містить камеру 32 крильчастого корпусу, в якій розташовується запобіжний пристрій для голки. У камері 32 крильчастого корпусу є перешкода 34, яка взаємодіє із запобіжним пристроєм 40 для голки. У показаному варіанті здійснення перешкода 34 є кільцеподібним виступом. Опорна деталь катетера продовжується в крильчастий корпус і упирається в запобіжний пристрій 40 для голки. Як показано, запобіжний пристрій 40 для голки надійно фіксується в заданому місці в стикувальній розточці 30 і опорній деталі 28 катетера. Запобіжний пристрій 40 для голки містить опорну частину 42, всередині якої є канал 44 для голки. Запобіжний пристрій 40 для голки містить також реверсну цангу 46, яка служить для розсування, щоб упиратися в перешкоду 34, і для стискання, щоб обійти перешкоду 34. Реверсна цанга містить два затискачі 48, здатні до переміщення між розсунутим положенням з ефективним зовнішнім діаметром затискачів, збільшеним, коли голка 20 знаходиться між затискачами 48. Затискачі переміщуються з розсунутого положення в стиснуте положення, коли голка 20 більше не знаходиться між затискачами 48. Затискачі 48 взаємодіють з перешкодою 34 для надання голці 20 можливості переміщуватися відносно опорної частини 42 запобіжного пристрою 40 для голки. Затискачі 48 допускають згадане відносне переміщення, коли знаходяться в розсунутому положенні, як видно при послідовному перегляді Фіг.2, 5, 7 і 10. Коли голка 20 виходить за затискачі 48, затискачі змикаються навколо вістря 22 голки і, тим самим, не допускають випадкового контакту медичного працівника з вістрям 22 голки. Затискачі 48, при змиканні навколо вістря голки, блокують переміщення голки 20 відносно опорної частини 42 запобіжного пристрою 40 голки, тому що затискачі 48 проходять повз перешкоду 34 без натяжного впливу перешкоди 34 на запобіжний пристрій 40 для голки. Запобіжний пристрій 40 для голки повинен утримуватися на місці перешкодою, щоб голка 20 переміщувалася відносно запобіжного пристрою 40 для голки. Канал 44 для голки в запобіжному пристрої 40 для голки має коефіцієнт тертя, який забезпечує захоплення голки 20, коли запобіжний пристрій 40 для голки не утримується на місці перешкодою 34. 7 Як видно із збільшених зображень на Фіг.3, 3А, 8 і 8А, затискачі 48 мають нахил 50. Під час збирання запобіжний пристрій 40 для голки зазвичай встановлюють на голку 20 на кінці, що прикріпляється до втулки 18 голки, і потім кінець закріпляють у втулці 18 голки. Таким чином, запобіжний пристрій 40 для голки розсунутий перед встановленням в крильчастий корпус 14. Коли голку встановлюють в катетер, запобіжний пристрій 40 голки вставляють в крильчастий корпус до зіткнення з перешкодою 34. Нахил 50 поступово переміщається повз перешкоду 34 і потім встановлюється через перешкоду із забезпеченням тактильного сигналу, що чітко визначається складачем. Бік 52, протилежний нахилу 50, запобігає зворотному переміщенню запобіжного пристрою 40 для голки після того, як він встановлений на місці за перешкодою 34. Затискачі 48 сполучені між собою щонайменше однією ланкою 49 (Фіг.13 і 13А) в ділянці між опорною частиною 42 і нахилом 50. Ланка може бути забезпечена тільки з одного боку затискачів 48. В альтернативному варіанті перша і друга ланка можуть бути забезпечені з протилежних сторін затискачів 48. Щонайменше одна ланка сформована так, щоб мати пружинні властивості, так що затискачі 48 можна розводити проти дії поворотного зусилля ланки. Наприклад, ланка може мати криволінійну форму, наприклад, S- або Z-подібну форму. В альтернативному варіанті ланка може мати, по суті, прямолінійну форму. Опорна частина 42, затискачі 48 і, переважно, також щонайменше одна ланка можуть бути сформовані в одне ціле і, переважно, виконані з пластикового матеріалу, наприклад, ливарним пресуванням. В альтернативному варіанті, опорна частина 42, затискачі 48 і, переважно, також щонайменше одна ланка можуть бути виконані з металевого матеріалу. На затискачах 48 забезпечений зворотний конус 54. Даний зворотний конус 54 зачіпляє вістря 22 голки і, тим самим, не допускає проходження вістря 22 голки повз зворотній конус 54. Як видно з порівняння фігур 3 і 3А, зворотний конус 54 може знаходитися на одному або обох затискачах 48. Як видно на Фіг.9 і 10, в запобіжному пристрої 40 для голки можна застосовувати розширену голку 23 і натяжне кільце 53 для утримування запобіжного пристрою 40 для голки в запобіжному з'єднанні з вістрям 22 голки. Голка 20 має розширення, розташоване біля вістря 22 даної голки, так що ефективний діаметр даної голки збільшується поблизу даної конкретної точки. Розширення 23 створюють при збиранні після того, як запобіжний пристрій 40 для голки встановлюють на голку 20, яку прикріпляють до втулки 18 голки. Розширення 23 забезпечує перешкоду для стягування запобіжного пристрою 40 для голки після того, як вістря 22 голки укладене в запобіжному 40344 8 пристрої 40 для голки. Крім того, на затискачах забезпечене натяжне кільце 53, яке буде викликати примусове стискання затискачів, як тільки вістря 22 голки відходить за передню частину затискачів 48, коли голку 20 витягують з катетера 26 після застосування. При використанні, медичний працівник отримує пристрій внутрішньовенного (IV) катетера із захисним ковпачком 12 голки у вигляді, показаному на Фіг.1 і 2, і голку 20 і катетер 26 вводять у вену пацієнта. Як показано на Фіг.4 і 5, потім голку витягують з пацієнта захопленням крильчастого корпусу 14 і відтяганням втулки 18 голки. Голка 20 зсувається через катетер 26 і запобіжний пристрій 40 для голки. Вістря 22 голки минає затискачі 48, що дозволяє затискачам стиснутися в їх природне положення. В альтернативному варіанті натяжне кільце 53 на затискачах 48 викликає примусове стискання затискачів 48. У природному положенні затискачів вони можуть пройти повз перешкоду 34 в крильчастому корпусі 14. В альтернативному варіанті запобіжний пристрій 40 для голки, як показано на Фіг.8 і 8А, може слабко контактувати з перешкодою 34; однак, затискачі 48, які виконані з гнучкого матеріалу і більше не стримуються металевою голкою 22 шприца, мають можливість трохи згинатися для проходження повз перешкоду 34. При такому сценарії, канал 44 для голки в опорній частині 42 захоплює голку 20 досить надійно для проходження затискачів 48 повз перешкоду 34. В альтернативному варіанті розширення 23, показане на Фіг.9, не проходить всередині каналу 44 для голки, але дає можливість затискачам 48 пройти повз перешкоду 34. Як показано на Фіг.9 і 10, потім медичний працівник повністю виводить запобіжний пристрій 40 для голки з крильчастого корпусу 14 для ліквідації. Пристрій захищає медичного працівника від випадкового уколу вістрям 22 голки. Запобіжний пристрій 40 для голки залишається в його зібраному положенні, показаному на Фіг.1, без впливу на роботу і функціонування пристрою 10 IV-катетеру, завдяки тому, що профільована задня ділянка опорної частини 42 посаджена в стикувальну розточку 30 втулки голки. Коли опорна частина 42 знаходиться в стикувальній розточці 30, затискачі завжди гарантовано розташовані в площині, паралельній голці 20, так що голка 20 може належним чином переміщуватися між затискачами 48 і забезпечувати правильне функціонування запобіжного пристрою 40 для голки. Після заходження всередину запобіжного пристрою 40 для голки, вістря 22 голки не виходить назовні, навіть у випадку притискання до медичного працівника, робочої поверхні або іншого об'єкту. Після того, як запобіжний пристрій 40 для голки виявляється у встановленому місці, голку 20 можна безпечно утилізувати. 9 40344 10 11 Комп’ютерна верстка А. Рябко 40344 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
