Пристрій гідромасажний

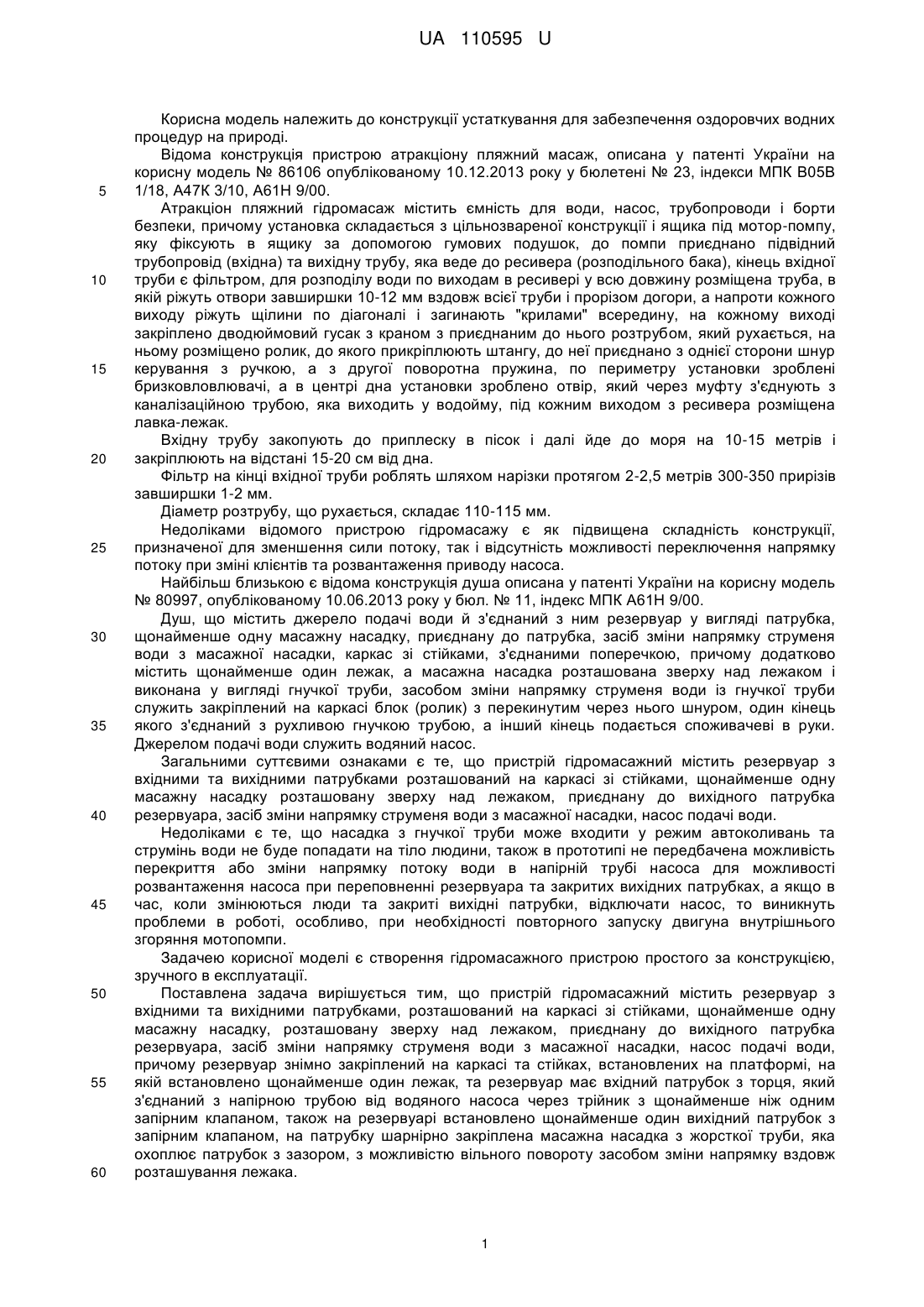

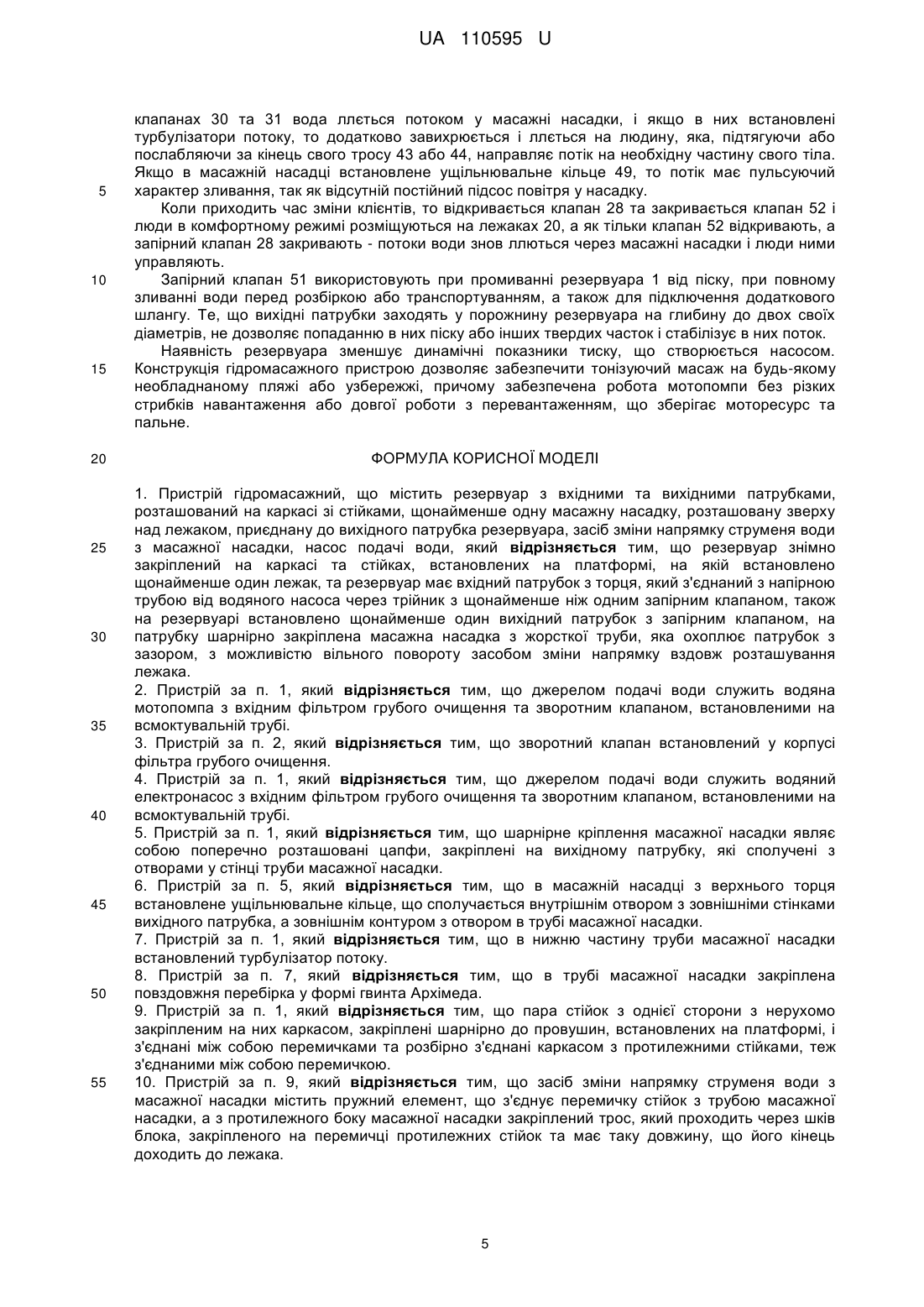

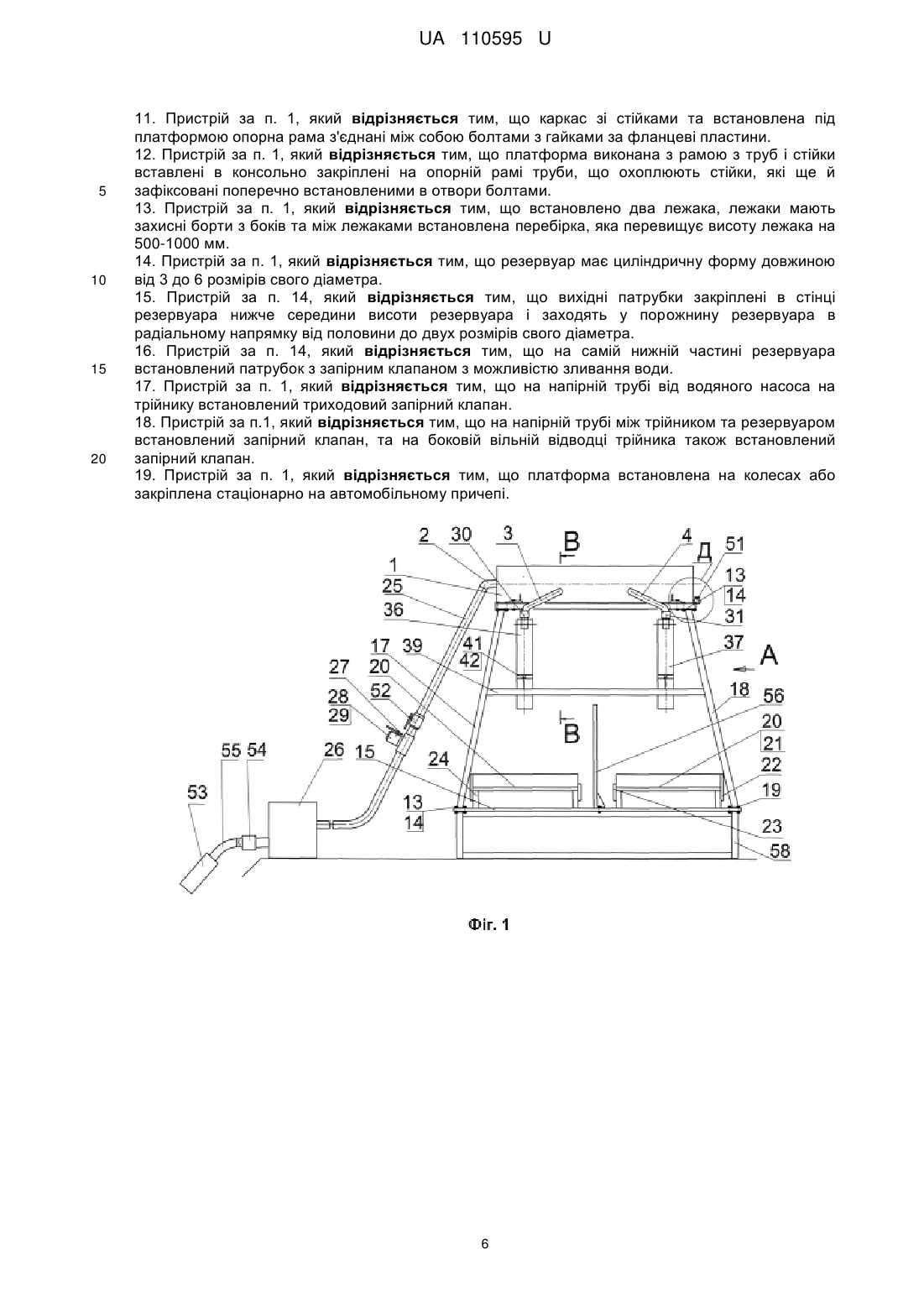

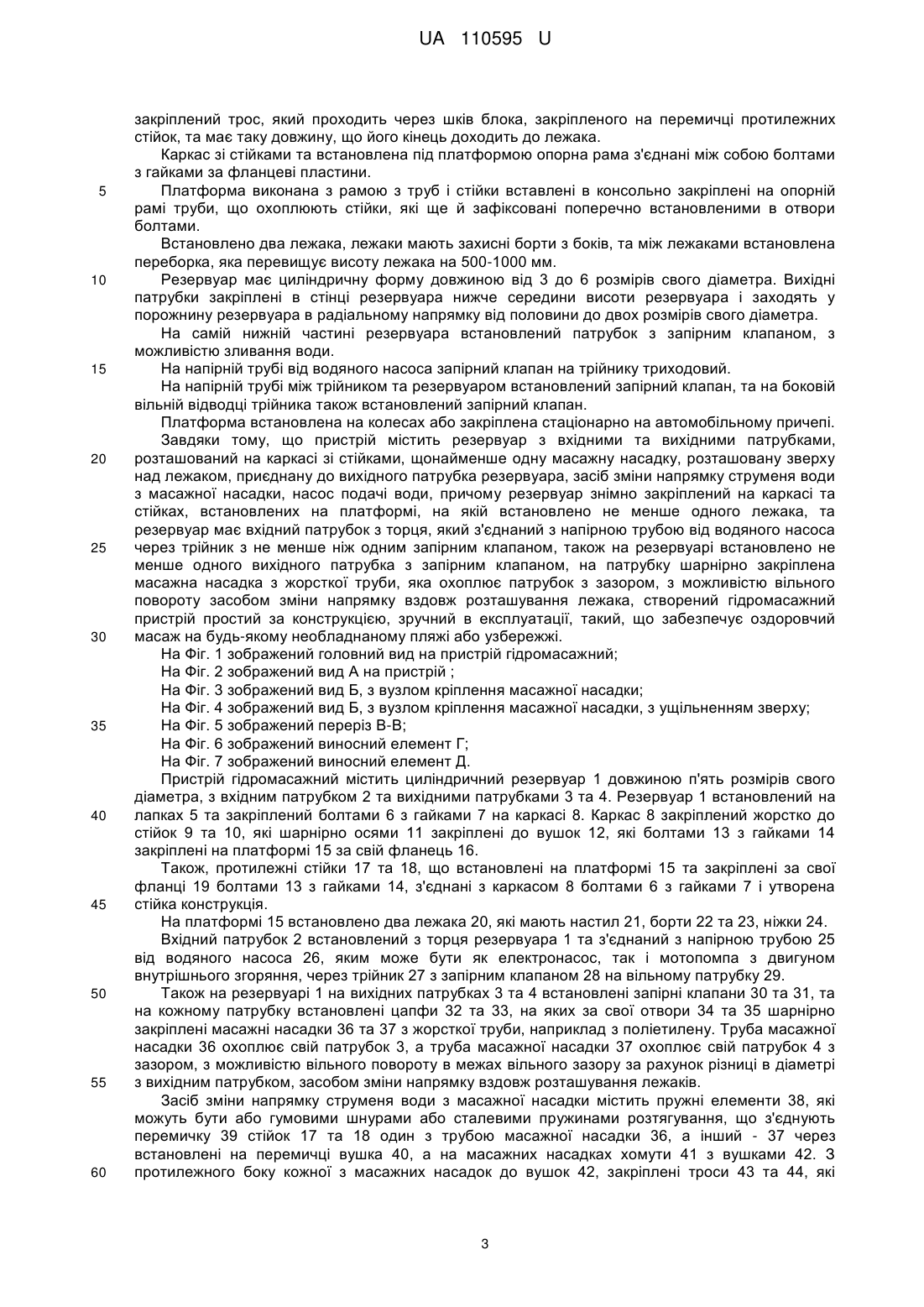

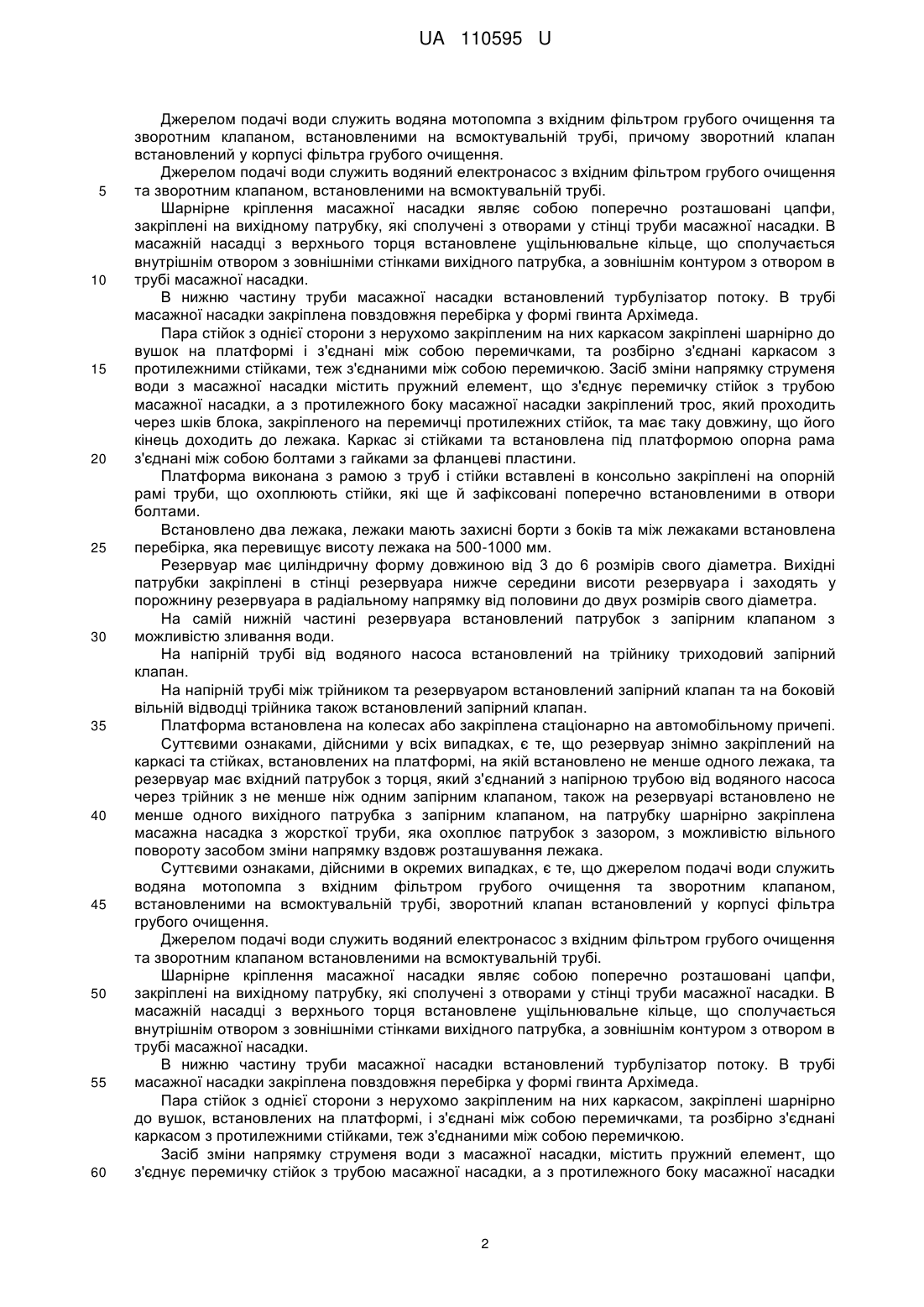

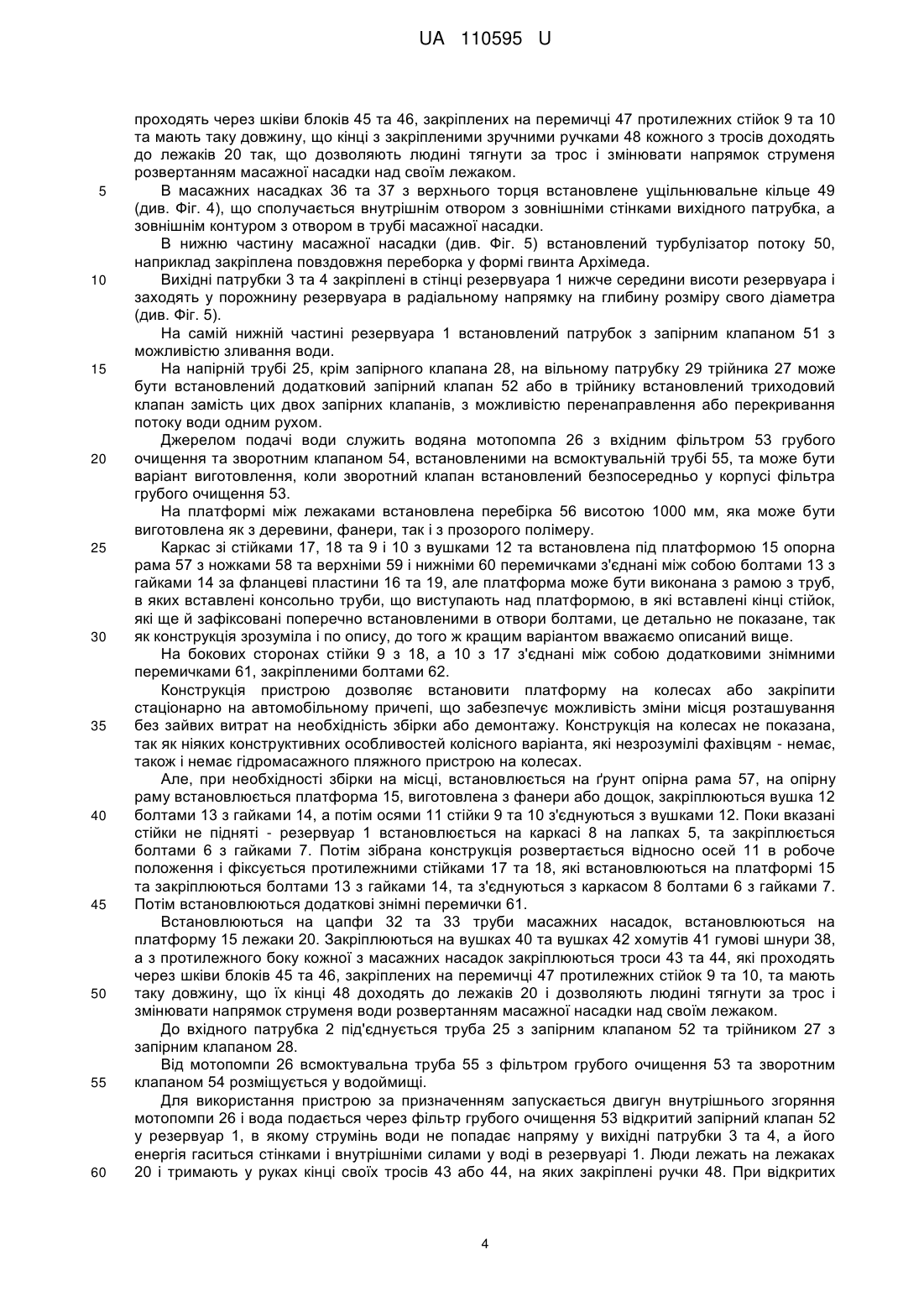

Реферат: Пристрій гідромасажний містить резервуар з вхідними та вихідними патрубками, розташований на каркасі зі стійками, щонайменше одну масажну насадку, розташовану зверху над лежаком, приєднану до вихідного патрубка резервуара, засіб зміни напрямку струменя води з масажної насадки, насос подачі води. Резервуар знімно закріплений на каркасі та стійках, встановлених на платформі, на якій встановлено щонайменше один лежак, та резервуар має вхідний патрубок з торця, який з'єднаний з напірною трубою від водяного насоса через трійник з щонайменше ніж одним запірним клапаном, також на резервуарі встановлено щонайменше один вихідний патрубок з запірним клапаном, на патрубку шарнірно закріплена масажна насадка з жорсткої труби, яка охоплює патрубок з зазором, з можливістю вільного повороту засобом зміни напрямку вздовж розташування лежака. UA 110595 U (54) ПРИСТРІЙ ГІДРОМАСАЖНИЙ UA 110595 U UA 110595 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції устаткування для забезпечення оздоровчих водних процедур на природі. Відома конструкція пристрою атракціону пляжний масаж, описана у патенті України на корисну модель № 86106 опублікованому 10.12.2013 року у бюлетені № 23, індекси МПК В05В 1/18, А47К 3/10, А61Н 9/00. Атракціон пляжний гідромасаж містить ємність для води, насос, трубопроводи і борти безпеки, причому установка складається з цільнозвареної конструкції і ящика під мотор-помпу, яку фіксують в ящику за допомогою гумових подушок, до помпи приєднано підвідний трубопровід (вхідна) та вихідну трубу, яка веде до ресивера (розподільного бака), кінець вхідної труби є фільтром, для розподілу води по виходам в ресивері у всю довжину розміщена труба, в якій ріжуть отвори завширшки 10-12 мм вздовж всієї труби і прорізом догори, а напроти кожного виходу ріжуть щілини по діагоналі і загинають "крилами" всередину, на кожному виході закріплено дводюймовий гусак з краном з приєднаним до нього розтрубом, який рухається, на ньому розміщено ролик, до якого прикріплюють штангу, до неї приєднано з однієї сторони шнур керування з ручкою, а з другої поворотна пружина, по периметру установки зроблені бризковловлювачі, а в центрі дна установки зроблено отвір, який через муфту з'єднують з каналізаційною трубою, яка виходить у водойму, під кожним виходом з ресивера розміщена лавка-лежак. Вхідну трубу закопують до приплеску в пісок і далі йде до моря на 10-15 метрів і закріплюють на відстані 15-20 см від дна. Фільтр на кінці вхідної труби роблять шляхом нарізки протягом 2-2,5 метрів 300-350 прирізів завширшки 1-2 мм. Діаметр розтрубу, що рухається, складає 110-115 мм. Недоліками відомого пристрою гідромасажу є як підвищена складність конструкції, призначеної для зменшення сили потоку, так і відсутність можливості переключення напрямку потоку при зміні клієнтів та розвантаження приводу насоса. Найбільш близькою є відома конструкція душа описана у патенті України на корисну модель № 80997, опублікованому 10.06.2013 року у бюл. № 11, індекс МПК А61Н 9/00. Душ, що містить джерело подачі води й з'єднаний з ним резервуар у вигляді патрубка, щонайменше одну масажну насадку, приєднану до патрубка, засіб зміни напрямку струменя води з масажної насадки, каркас зі стійками, з'єднаними поперечкою, причому додатково містить щонайменше один лежак, а масажна насадка розташована зверху над лежаком і виконана у вигляді гнучкої труби, засобом зміни напрямку струменя води із гнучкої труби служить закріплений на каркасі блок (ролик) з перекинутим через нього шнуром, один кінець якого з'єднаний з рухливою гнучкою трубою, а інший кінець подається споживачеві в руки. Джерелом подачі води служить водяний насос. Загальними суттєвими ознаками є те, що пристрій гідромасажний містить резервуар з вхідними та вихідними патрубками розташований на каркасі зі стійками, щонайменше одну масажну насадку розташовану зверху над лежаком, приєднану до вихідного патрубка резервуара, засіб зміни напрямку струменя води з масажної насадки, насос подачі води. Недоліками є те, що насадка з гнучкої труби може входити у режим автоколивань та струмінь води не буде попадати на тіло людини, також в прототипі не передбачена можливість перекриття або зміни напрямку потоку води в напірній трубі насоса для можливості розвантаження насоса при переповненні резервуара та закритих вихідних патрубках, а якщо в час, коли змінюються люди та закриті вихідні патрубки, відключати насос, то виникнуть проблеми в роботі, особливо, при необхідності повторного запуску двигуна внутрішнього згоряння мотопомпи. Задачею корисної моделі є створення гідромасажного пристрою простого за конструкцією, зручного в експлуатації. Поставлена задача вирішується тим, що пристрій гідромасажний містить резервуар з вхідними та вихідними патрубками, розташований на каркасі зі стійками, щонайменше одну масажну насадку, розташовану зверху над лежаком, приєднану до вихідного патрубка резервуара, засіб зміни напрямку струменя води з масажної насадки, насос подачі води, причому резервуар знімно закріплений на каркасі та стійках, встановлених на платформі, на якій встановлено щонайменше один лежак, та резервуар має вхідний патрубок з торця, який з'єднаний з напірною трубою від водяного насоса через трійник з щонайменше ніж одним запірним клапаном, також на резервуарі встановлено щонайменше один вихідний патрубок з запірним клапаном, на патрубку шарнірно закріплена масажна насадка з жорсткої труби, яка охоплює патрубок з зазором, з можливістю вільного повороту засобом зміни напрямку вздовж розташування лежака. 1 UA 110595 U 5 10 15 20 25 30 35 40 45 50 55 60 Джерелом подачі води служить водяна мотопомпа з вхідним фільтром грубого очищення та зворотним клапаном, встановленими на всмоктувальній трубі, причому зворотний клапан встановлений у корпусі фільтра грубого очищення. Джерелом подачі води служить водяний електронасос з вхідним фільтром грубого очищення та зворотним клапаном, встановленими на всмоктувальній трубі. Шарнірне кріплення масажної насадки являє собою поперечно розташовані цапфи, закріплені на вихідному патрубку, які сполучені з отворами у стінці труби масажної насадки. В масажній насадці з верхнього торця встановлене ущільнювальне кільце, що сполучається внутрішнім отвором з зовнішніми стінками вихідного патрубка, а зовнішнім контуром з отвором в трубі масажної насадки. В нижню частину труби масажної насадки встановлений турбулізатор потоку. В трубі масажної насадки закріплена повздовжня перебірка у формі гвинта Архімеда. Пара стійок з однієї сторони з нерухомо закріпленим на них каркасом закріплені шарнірно до вушок на платформі і з'єднані між собою перемичками, та розбірно з'єднані каркасом з протилежними стійками, теж з'єднаними між собою перемичкою. Засіб зміни напрямку струменя води з масажної насадки містить пружний елемент, що з'єднує перемичку стійок з трубою масажної насадки, а з протилежного боку масажної насадки закріплений трос, який проходить через шків блока, закріпленого на перемичці протилежних стійок, та має таку довжину, що його кінець доходить до лежака. Каркас зі стійками та встановлена під платформою опорна рама з'єднані між собою болтами з гайками за фланцеві пластини. Платформа виконана з рамою з труб і стійки вставлені в консольно закріплені на опорній рамі труби, що охоплюють стійки, які ще й зафіксовані поперечно встановленими в отвори болтами. Встановлено два лежака, лежаки мають захисні борти з боків та між лежаками встановлена перебірка, яка перевищує висоту лежака на 500-1000 мм. Резервуар має циліндричну форму довжиною від 3 до 6 розмірів свого діаметра. Вихідні патрубки закріплені в стінці резервуара нижче середини висоти резервуара і заходять у порожнину резервуара в радіальному напрямку від половини до двух розмірів свого діаметра. На самій нижній частині резервуара встановлений патрубок з запірним клапаном з можливістю зливання води. На напірній трубі від водяного насоса встановлений на трійнику триходовий запірний клапан. На напірній трубі між трійником та резервуаром встановлений запірний клапан та на боковій вільній відводці трійника також встановлений запірний клапан. Платформа встановлена на колесах або закріплена стаціонарно на автомобільному причепі. Суттєвими ознаками, дійсними у всіх випадках, є те, що резервуар знімно закріплений на каркасі та стійках, встановлених на платформі, на якій встановлено не менше одного лежака, та резервуар має вхідний патрубок з торця, який з'єднаний з напірною трубою від водяного насоса через трійник з не менше ніж одним запірним клапаном, також на резервуарі встановлено не менше одного вихідного патрубка з запірним клапаном, на патрубку шарнірно закріплена масажна насадка з жорсткої труби, яка охоплює патрубок з зазором, з можливістю вільного повороту засобом зміни напрямку вздовж розташування лежака. Суттєвими ознаками, дійсними в окремих випадках, є те, що джерелом подачі води служить водяна мотопомпа з вхідним фільтром грубого очищення та зворотним клапаном, встановленими на всмоктувальній трубі, зворотний клапан встановлений у корпусі фільтра грубого очищення. Джерелом подачі води служить водяний електронасос з вхідним фільтром грубого очищення та зворотним клапаном встановленими на всмоктувальній трубі. Шарнірне кріплення масажної насадки являє собою поперечно розташовані цапфи, закріплені на вихідному патрубку, які сполучені з отворами у стінці труби масажної насадки. В масажній насадці з верхнього торця встановлене ущільнювальне кільце, що сполучається внутрішнім отвором з зовнішніми стінками вихідного патрубка, а зовнішнім контуром з отвором в трубі масажної насадки. В нижню частину труби масажної насадки встановлений турбулізатор потоку. В трубі масажної насадки закріплена повздовжня перебірка у формі гвинта Архімеда. Пара стійок з однієї сторони з нерухомо закріпленим на них каркасом, закріплені шарнірно до вушок, встановлених на платформі, і з'єднані між собою перемичками, та розбірно з'єднані каркасом з протилежними стійками, теж з'єднаними між собою перемичкою. Засіб зміни напрямку струменя води з масажної насадки, містить пружний елемент, що з'єднує перемичку стійок з трубою масажної насадки, а з протилежного боку масажної насадки 2 UA 110595 U 5 10 15 20 25 30 35 40 45 50 55 60 закріплений трос, який проходить через шків блока, закріпленого на перемичці протилежних стійок, та має таку довжину, що його кінець доходить до лежака. Каркас зі стійками та встановлена під платформою опорна рама з'єднані між собою болтами з гайками за фланцеві пластини. Платформа виконана з рамою з труб і стійки вставлені в консольно закріплені на опорній рамі труби, що охоплюють стійки, які ще й зафіксовані поперечно встановленими в отвори болтами. Встановлено два лежака, лежаки мають захисні борти з боків, та між лежаками встановлена переборка, яка перевищує висоту лежака на 500-1000 мм. Резервуар має циліндричну форму довжиною від 3 до 6 розмірів свого діаметра. Вихідні патрубки закріплені в стінці резервуара нижче середини висоти резервуара і заходять у порожнину резервуара в радіальному напрямку від половини до двох розмірів свого діаметра. На самій нижній частині резервуара встановлений патрубок з запірним клапаном, з можливістю зливання води. На напірній трубі від водяного насоса запірний клапан на трійнику триходовий. На напірній трубі між трійником та резервуаром встановлений запірний клапан, та на боковій вільній відводці трійника також встановлений запірний клапан. Платформа встановлена на колесах або закріплена стаціонарно на автомобільному причепі. Завдяки тому, що пристрій містить резервуар з вхідними та вихідними патрубками, розташований на каркасі зі стійками, щонайменше одну масажну насадку, розташовану зверху над лежаком, приєднану до вихідного патрубка резервуара, засіб зміни напрямку струменя води з масажної насадки, насос подачі води, причому резервуар знімно закріплений на каркасі та стійках, встановлених на платформі, на якій встановлено не менше одного лежака, та резервуар має вхідний патрубок з торця, який з'єднаний з напірною трубою від водяного насоса через трійник з не менше ніж одним запірним клапаном, також на резервуарі встановлено не менше одного вихідного патрубка з запірним клапаном, на патрубку шарнірно закріплена масажна насадка з жорсткої труби, яка охоплює патрубок з зазором, з можливістю вільного повороту засобом зміни напрямку вздовж розташування лежака, створений гідромасажний пристрій простий за конструкцією, зручний в експлуатації, такий, що забезпечує оздоровчий масаж на будь-якому необладнаному пляжі або узбережжі. На Фіг. 1 зображений головний вид на пристрій гідромасажний; На Фіг. 2 зображений вид А на пристрій ; На Фіг. 3 зображений вид Б, з вузлом кріплення масажної насадки; На Фіг. 4 зображений вид Б, з вузлом кріплення масажної насадки, з ущільненням зверху; На Фіг. 5 зображений переріз В-В; На Фіг. 6 зображений виносний елемент Г; На Фіг. 7 зображений виносний елемент Д. Пристрій гідромасажний містить циліндричний резервуар 1 довжиною п'ять розмірів свого діаметра, з вхідним патрубком 2 та вихідними патрубками 3 та 4. Резервуар 1 встановлений на лапках 5 та закріплений болтами 6 з гайками 7 на каркасі 8. Каркас 8 закріплений жорстко до стійок 9 та 10, які шарнірно осями 11 закріплені до вушок 12, які болтами 13 з гайками 14 закріплені на платформі 15 за свій фланець 16. Також, протилежні стійки 17 та 18, що встановлені на платформі 15 та закріплені за свої фланці 19 болтами 13 з гайками 14, з'єднані з каркасом 8 болтами 6 з гайками 7 і утворена стійка конструкція. На платформі 15 встановлено два лежака 20, які мають настил 21, борти 22 та 23, ніжки 24. Вхідний патрубок 2 встановлений з торця резервуара 1 та з'єднаний з напірною трубою 25 від водяного насоса 26, яким може бути як електронасос, так і мотопомпа з двигуном внутрішнього згоряння, через трійник 27 з запірним клапаном 28 на вільному патрубку 29. Також на резервуарі 1 на вихідних патрубках 3 та 4 встановлені запірні клапани 30 та 31, та на кожному патрубку встановлені цапфи 32 та 33, на яких за свої отвори 34 та 35 шарнірно закріплені масажні насадки 36 та 37 з жорсткої труби, наприклад з поліетилену. Труба масажної насадки 36 охоплює свій патрубок 3, а труба масажної насадки 37 охоплює свій патрубок 4 з зазором, з можливістю вільного повороту в межах вільного зазору за рахунок різниці в діаметрі з вихідним патрубком, засобом зміни напрямку вздовж розташування лежаків. Засіб зміни напрямку струменя води з масажної насадки містить пружні елементи 38, які можуть бути або гумовими шнурами або сталевими пружинами розтягування, що з'єднують перемичку 39 стійок 17 та 18 один з трубою масажної насадки 36, а інший - 37 через встановлені на перемичці вушка 40, а на масажних насадках хомути 41 з вушками 42. З протилежного боку кожної з масажних насадок до вушок 42, закріплені троси 43 та 44, які 3 UA 110595 U 5 10 15 20 25 30 35 40 45 50 55 60 проходять через шківи блоків 45 та 46, закріплених на перемичці 47 протилежних стійок 9 та 10 та мають таку довжину, що кінці з закріпленими зручними ручками 48 кожного з тросів доходять до лежаків 20 так, що дозволяють людині тягнути за трос і змінювати напрямок струменя розвертанням масажної насадки над своїм лежаком. В масажних насадках 36 та 37 з верхнього торця встановлене ущільнювальне кільце 49 (див. Фіг. 4), що сполучається внутрішнім отвором з зовнішніми стінками вихідного патрубка, а зовнішнім контуром з отвором в трубі масажної насадки. В нижню частину масажної насадки (див. Фіг. 5) встановлений турбулізатор потоку 50, наприклад закріплена повздовжня переборка у формі гвинта Архімеда. Вихідні патрубки 3 та 4 закріплені в стінці резервуара 1 нижче середини висоти резервуара і заходять у порожнину резервуара в радіальному напрямку на глибину розміру свого діаметра (див. Фіг. 5). На самій нижній частині резервуара 1 встановлений патрубок з запірним клапаном 51 з можливістю зливання води. На напірній трубі 25, крім запірного клапана 28, на вільному патрубку 29 трійника 27 може бути встановлений додатковий запірний клапан 52 або в трійнику встановлений триходовий клапан замість цих двох запірних клапанів, з можливістю перенаправлення або перекривання потоку води одним рухом. Джерелом подачі води служить водяна мотопомпа 26 з вхідним фільтром 53 грубого очищення та зворотним клапаном 54, встановленими на всмоктувальній трубі 55, та може бути варіант виготовлення, коли зворотний клапан встановлений безпосередньо у корпусі фільтра грубого очищення 53. На платформі між лежаками встановлена перебірка 56 висотою 1000 мм, яка може бути виготовлена як з деревини, фанери, так і з прозорого полімеру. Каркас зі стійками 17, 18 та 9 і 10 з вушками 12 та встановлена під платформою 15 опорна рама 57 з ножками 58 та верхніми 59 і нижніми 60 перемичками з'єднані між собою болтами 13 з гайками 14 за фланцеві пластини 16 та 19, але платформа може бути виконана з рамою з труб, в яких вставлені консольно труби, що виступають над платформою, в які вставлені кінці стійок, які ще й зафіксовані поперечно встановленими в отвори болтами, це детально не показане, так як конструкція зрозуміла і по опису, до того ж кращим варіантом вважаємо описаний вище. На бокових сторонах стійки 9 з 18, а 10 з 17 з'єднані між собою додатковими знімними перемичками 61, закріпленими болтами 62. Конструкція пристрою дозволяє встановити платформу на колесах або закріпити стаціонарно на автомобільному причепі, що забезпечує можливість зміни місця розташування без зайвих витрат на необхідність збірки або демонтажу. Конструкція на колесах не показана, так як ніяких конструктивних особливостей колісного варіанта, які незрозумілі фахівцям - немає, також і немає гідромасажного пляжного пристрою на колесах. Але, при необхідності збірки на місці, встановлюється на ґрунт опірна рама 57, на опірну раму встановлюється платформа 15, виготовлена з фанери або дощок, закріплюються вушка 12 болтами 13 з гайками 14, а потім осями 11 стійки 9 та 10 з'єднуються з вушками 12. Поки вказані стійки не підняті - резервуар 1 встановлюється на каркасі 8 на лапках 5, та закріплюється болтами 6 з гайками 7. Потім зібрана конструкція розвертається відносно осей 11 в робоче положення і фіксується протилежними стійками 17 та 18, які встановлюються на платформі 15 та закріплюються болтами 13 з гайками 14, та з'єднуються з каркасом 8 болтами 6 з гайками 7. Потім встановлюються додаткові знімні перемички 61. Встановлюються на цапфи 32 та 33 труби масажних насадок, встановлюються на платформу 15 лежаки 20. Закріплюються на вушках 40 та вушках 42 хомутів 41 гумові шнури 38, а з протилежного боку кожної з масажних насадок закріплюються троси 43 та 44, які проходять через шківи блоків 45 та 46, закріплених на перемичці 47 протилежних стійок 9 та 10, та мають таку довжину, що їх кінці 48 доходять до лежаків 20 і дозволяють людині тягнути за трос і змінювати напрямок струменя води розвертанням масажної насадки над своїм лежаком. До вхідного патрубка 2 під'єднується труба 25 з запірним клапаном 52 та трійником 27 з запірним клапаном 28. Від мотопомпи 26 всмоктувальна труба 55 з фільтром грубого очищення 53 та зворотним клапаном 54 розміщується у водоймищі. Для використання пристрою за призначенням запускається двигун внутрішнього згоряння мотопомпи 26 і вода подається через фільтр грубого очищення 53 відкритий запірний клапан 52 у резервуар 1, в якому струмінь води не попадає напряму у вихідні патрубки 3 та 4, а його енергія гаситься стінками і внутрішніми силами у воді в резервуарі 1. Люди лежать на лежаках 20 і тримають у руках кінці своїх тросів 43 або 44, на яких закріплені ручки 48. При відкритих 4 UA 110595 U 5 10 15 20 25 30 35 40 45 50 55 клапанах 30 та 31 вода ллється потоком у масажні насадки, і якщо в них встановлені турбулізатори потоку, то додатково завихрюється і ллється на людину, яка, підтягуючи або послабляючи за кінець свого тросу 43 або 44, направляє потік на необхідну частину свого тіла. Якщо в масажній насадці встановлене ущільнювальне кільце 49, то потік має пульсуючий характер зливання, так як відсутній постійний підсос повітря у насадку. Коли приходить час зміни клієнтів, то відкривається клапан 28 та закривається клапан 52 і люди в комфортному режимі розміщуються на лежаках 20, а як тільки клапан 52 відкривають, а запірний клапан 28 закривають - потоки води знов ллються через масажні насадки і люди ними управляють. Запірний клапан 51 використовують при промиванні резервуара 1 від піску, при повному зливанні води перед розбіркою або транспортуванням, а також для підключення додаткового шлангу. Те, що вихідні патрубки заходять у порожнину резервуара на глибину до двох своїх діаметрів, не дозволяє попаданню в них піску або інших твердих часток і стабілізує в них поток. Наявність резервуара зменшує динамічні показники тиску, що створюється насосом. Конструкція гідромасажного пристрою дозволяє забезпечити тонізуючий масаж на будь-якому необладнаному пляжі або узбережжі, причому забезпечена робота мотопомпи без різких стрибків навантаження або довгої роботи з перевантаженням, що зберігає моторесурс та пальне. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій гідромасажний, що містить резервуар з вхідними та вихідними патрубками, розташований на каркасі зі стійками, щонайменше одну масажну насадку, розташовану зверху над лежаком, приєднану до вихідного патрубка резервуара, засіб зміни напрямку струменя води з масажної насадки, насос подачі води, який відрізняється тим, що резервуар знімно закріплений на каркасі та стійках, встановлених на платформі, на якій встановлено щонайменше один лежак, та резервуар має вхідний патрубок з торця, який з'єднаний з напірною трубою від водяного насоса через трійник з щонайменше ніж одним запірним клапаном, також на резервуарі встановлено щонайменше один вихідний патрубок з запірним клапаном, на патрубку шарнірно закріплена масажна насадка з жорсткої труби, яка охоплює патрубок з зазором, з можливістю вільного повороту засобом зміни напрямку вздовж розташування лежака. 2. Пристрій за п. 1, який відрізняється тим, що джерелом подачі води служить водяна мотопомпа з вхідним фільтром грубого очищення та зворотним клапаном, встановленими на всмоктувальній трубі. 3. Пристрій за п. 2, який відрізняється тим, що зворотний клапан встановлений у корпусі фільтра грубого очищення. 4. Пристрій за п. 1, який відрізняється тим, що джерелом подачі води служить водяний електронасос з вхідним фільтром грубого очищення та зворотним клапаном, встановленими на всмоктувальній трубі. 5. Пристрій за п. 1, який відрізняється тим, що шарнірне кріплення масажної насадки являє собою поперечно розташовані цапфи, закріплені на вихідному патрубку, які сполучені з отворами у стінці труби масажної насадки. 6. Пристрій за п. 5, який відрізняється тим, що в масажній насадці з верхнього торця встановлене ущільнювальне кільце, що сполучається внутрішнім отвором з зовнішніми стінками вихідного патрубка, а зовнішнім контуром з отвором в трубі масажної насадки. 7. Пристрій за п. 1, який відрізняється тим, що в нижню частину труби масажної насадки встановлений турбулізатор потоку. 8. Пристрій за п. 7, який відрізняється тим, що в трубі масажної насадки закріплена повздовжня перебірка у формі гвинта Архімеда. 9. Пристрій за п. 1, який відрізняється тим, що пара стійок з однієї сторони з нерухомо закріпленим на них каркасом, закріплені шарнірно до провушин, встановлених на платформі, і з'єднані між собою перемичками та розбірно з'єднані каркасом з протилежними стійками, теж з'єднаними між собою перемичкою. 10. Пристрій за п. 9, який відрізняється тим, що засіб зміни напрямку струменя води з масажної насадки містить пружний елемент, що з'єднує перемичку стійок з трубою масажної насадки, а з протилежного боку масажної насадки закріплений трос, який проходить через шків блока, закріпленого на перемичці протилежних стійок та має таку довжину, що його кінець доходить до лежака. 5 UA 110595 U 5 10 15 20 11. Пристрій за п. 1, який відрізняється тим, що каркас зі стійками та встановлена під платформою опорна рама з'єднані між собою болтами з гайками за фланцеві пластини. 12. Пристрій за п. 1, який відрізняється тим, що платформа виконана з рамою з труб і стійки вставлені в консольно закріплені на опорній рамі труби, що охоплюють стійки, які ще й зафіксовані поперечно встановленими в отвори болтами. 13. Пристрій за п. 1, який відрізняється тим, що встановлено два лежака, лежаки мають захисні борти з боків та між лежаками встановлена перебірка, яка перевищує висоту лежака на 500-1000 мм. 14. Пристрій за п. 1, який відрізняється тим, що резервуар має циліндричну форму довжиною від 3 до 6 розмірів свого діаметра. 15. Пристрій за п. 14, який відрізняється тим, що вихідні патрубки закріплені в стінці резервуара нижче середини висоти резервуара і заходять у порожнину резервуара в радіальному напрямку від половини до двух розмірів свого діаметра. 16. Пристрій за п. 14, який відрізняється тим, що на самій нижній частині резервуара встановлений патрубок з запірним клапаном з можливістю зливання води. 17. Пристрій за п. 1, який відрізняється тим, що на напірній трубі від водяного насоса на трійнику встановлений триходовий запірний клапан. 18. Пристрій за п.1, який відрізняється тим, що на напірній трубі між трійником та резервуаром встановлений запірний клапан, та на боковій вільній відводці трійника також встановлений запірний клапан. 19. Пристрій за п. 1, який відрізняється тим, що платформа встановлена на колесах або закріплена стаціонарно на автомобільному причепі. 6 UA 110595 U 7 UA 110595 U 8 UA 110595 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
