Газовий лічильник

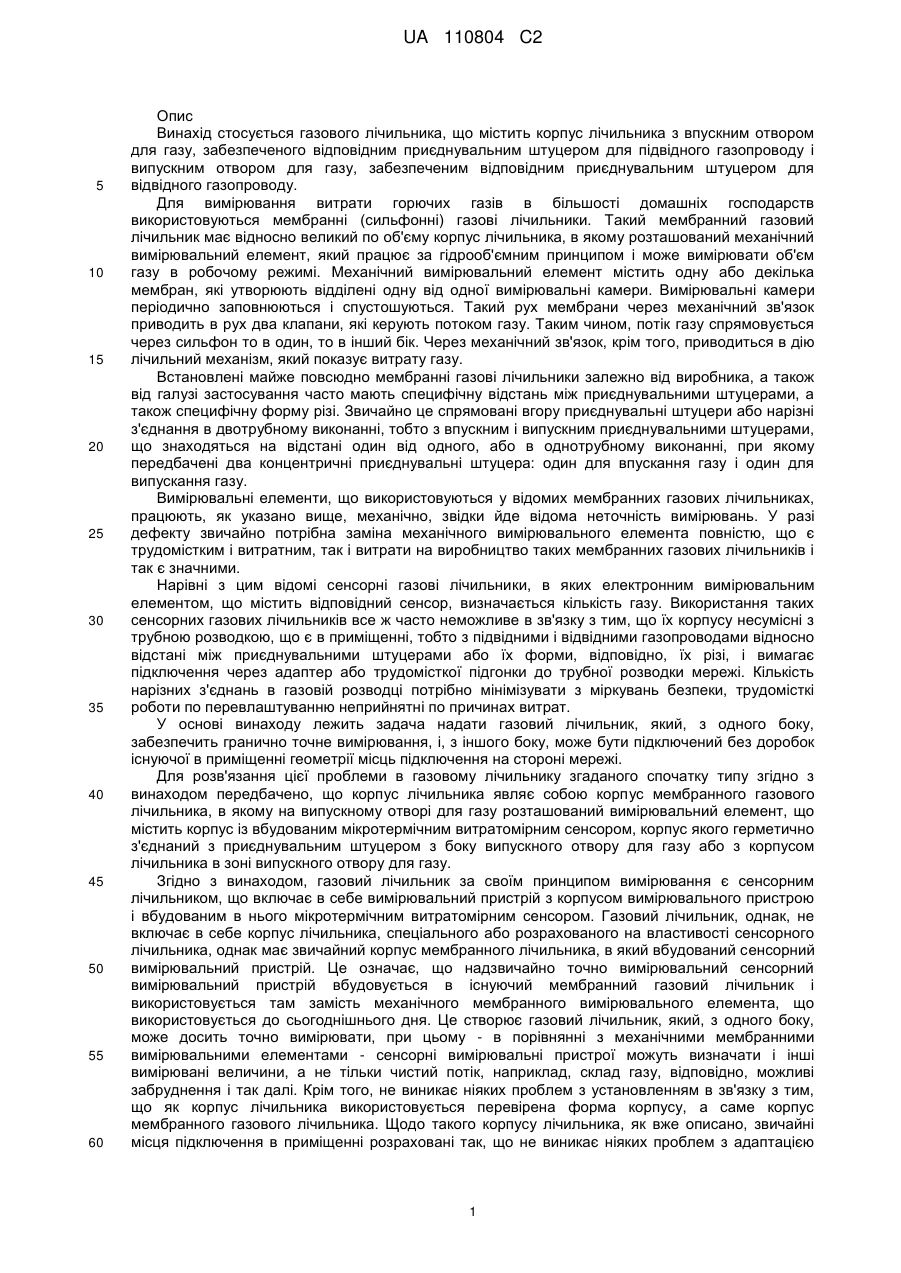

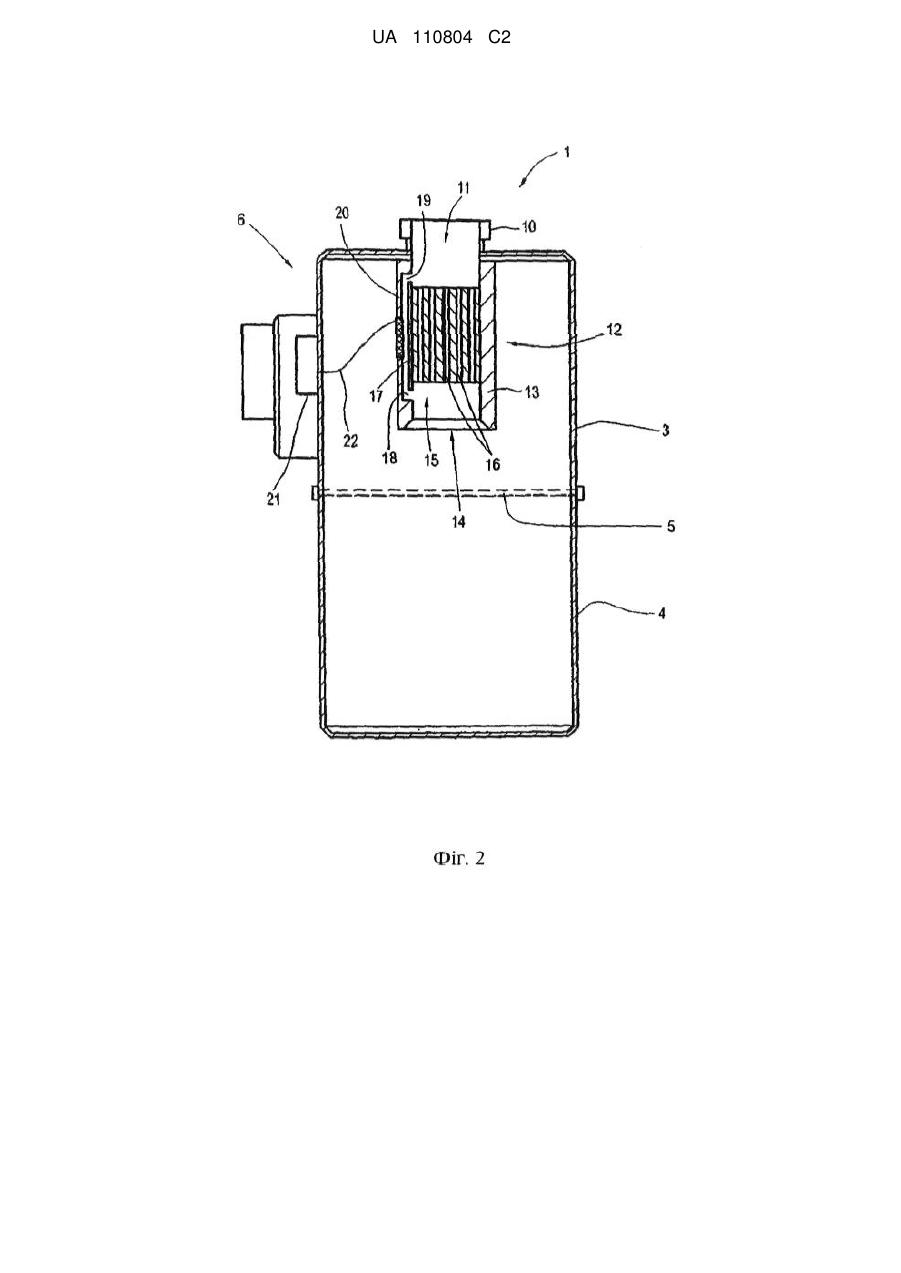

Реферат: Газовий лічильник містить корпус лічильника з впускним отвором для газу з приєднувальним штуцером для підвідного газопроводу, що належить до нього, і випускним отвором для газу з приєднувальним штуцером для відвідного газопроводу, що належить до нього, причому корпус (2) лічильника являє собою корпус мембранного газового лічильника, в якому на випускному отворі (11) для газу розташований вимірювальний пристрій (12), що має корпус (13) із вбудованим мікротермічним витратомірним сенсором (20), корпус (13) якого герметично з'єднаний з приєднувальним штуцером (10) з боку випускного отвору для газу або з корпусом (2) лічильника в зоні випускного отвору (11) для газу. UA 110804 C2 (12) UA 110804 C2 UA 110804 C2 5 10 15 20 25 30 35 40 45 50 55 60 Опис Винахід стосується газового лічильника, що містить корпус лічильника з впускним отвором для газу, забезпеченого відповідним приєднувальним штуцером для підвідного газопроводу і випускним отвором для газу, забезпеченим відповідним приєднувальним штуцером для відвідного газопроводу. Для вимірювання витрати горючих газів в більшості домашніх господарств використовуються мембранні (сильфонні) газові лічильники. Такий мембранний газовий лічильник має відносно великий по об'єму корпус лічильника, в якому розташований механічний вимірювальний елемент, який працює за гідрооб'ємним принципом і може вимірювати об'єм газу в робочому режимі. Механічний вимірювальний елемент містить одну або декілька мембран, які утворюють відділені одну від одної вимірювальні камери. Вимірювальні камери періодично заповнюються і спустошуються. Такий рух мембрани через механічний зв'язок приводить в рух два клапани, які керують потоком газу. Таким чином, потік газу спрямовується через сильфон то в один, то в інший бік. Через механічний зв'язок, крім того, приводиться в дію лічильний механізм, який показує витрату газу. Встановлені майже повсюдно мембранні газові лічильники залежно від виробника, а також від галузі застосування часто мають специфічну відстань між приєднувальними штуцерами, а також специфічну форму різі. Звичайно це спрямовані вгору приєднувальні штуцери або нарізні з'єднання в двотрубному виконанні, тобто з впускним і випускним приєднувальними штуцерами, що знаходяться на відстані один від одного, або в однотрубному виконанні, при якому передбачені два концентричні приєднувальні штуцера: один для впускання газу і один для випускання газу. Вимірювальні елементи, що використовуються у відомих мембранних газових лічильниках, працюють, як указано вище, механічно, звідки йде відома неточність вимірювань. У разі дефекту звичайно потрібна заміна механічного вимірювального елемента повністю, що є трудомістким і витратним, так і витрати на виробництво таких мембранних газових лічильників і так є значними. Нарівні з цим відомі сенсорні газові лічильники, в яких електронним вимірювальним елементом, що містить відповідний сенсор, визначається кількість газу. Використання таких сенсорних газових лічильників все ж часто неможливе в зв'язку з тим, що їх корпусу несумісні з трубною розводкою, що є в приміщенні, тобто з підвідними і відвідними газопроводами відносно відстані між приєднувальними штуцерами або їх форми, відповідно, їх різі, і вимагає підключення через адаптер або трудомісткої підгонки до трубної розводки мережі. Кількість нарізних з'єднань в газовій розводці потрібно мінімізувати з міркувань безпеки, трудомісткі роботи по перевлаштуванню неприйнятні по причинах витрат. У основі винаходу лежить задача надати газовий лічильник, який, з одного боку, забезпечить гранично точне вимірювання, і, з іншого боку, може бути підключений без доробок існуючої в приміщенні геометрії місць підключення на стороні мережі. Для розв'язання цієї проблеми в газовому лічильнику згаданого спочатку типу згідно з винаходом передбачено, що корпус лічильника являє собою корпус мембранного газового лічильника, в якому на випускному отворі для газу розташований вимірювальний елемент, що містить корпус із вбудованим мікротермічним витратомірним сенсором, корпус якого герметично з'єднаний з приєднувальним штуцером з боку випускного отвору для газу або з корпусом лічильника в зоні випускного отвору для газу. Згідно з винаходом, газовий лічильник за своїм принципом вимірювання є сенсорним лічильником, що включає в себе вимірювальний пристрій з корпусом вимірювального пристрою і вбудованим в нього мікротермічним витратомірним сенсором. Газовий лічильник, однак, не включає в себе корпус лічильника, спеціального або розрахованого на властивості сенсорного лічильника, однак має звичайний корпус мембранного лічильника, в який вбудований сенсорний вимірювальний пристрій. Це означає, що надзвичайно точно вимірювальний сенсорний вимірювальний пристрій вбудовується в існуючий мембранний газовий лічильник і використовується там замість механічного мембранного вимірювального елемента, що використовується до сьогоднішнього дня. Це створює газовий лічильник, який, з одного боку, може досить точно вимірювати, при цьому - в порівнянні з механічними мембранними вимірювальними елементами - сенсорні вимірювальні пристрої можуть визначати і інші вимірювані величини, а не тільки чистий потік, наприклад, склад газу, відповідно, можливі забруднення і так далі. Крім того, не виникає ніяких проблем з установленням в зв'язку з тим, що як корпус лічильника використовується перевірена форма корпусу, а саме корпус мембранного газового лічильника. Щодо такого корпусу лічильника, як вже описано, звичайні місця підключення в приміщенні розраховані так, що не виникає ніяких проблем з адаптацією 1 UA 110804 C2 5 10 15 20 25 30 35 40 45 50 55 60 або переналаштуванням. Крім того, таким же способом можливе дуже просте дооснащення вже встановленого мембранного газового лічильника з механічними вимірювальними елементами. Для цього потрібно лише замінити механічний вимірювальний елемент на сенсорний вимірювальний пристрій. Сенсорний вимірювальний пристрій для цього розрахований відповідним чином, оскільки він має корпус, в якому розташований мікротермічний витратомірний сенсор, корпус якого може бути герметично з'єднаний, наприклад, за допомогою простого нарізного з'єднання або за допомогою відповідного клею, з приєднувальним штуцером з боку випускання газу, який, наприклад, певною частиною виступає всередину лічильника. Альтернативою установленню на приєднувальний штуцер існує також принципова можливість розташувати корпус безпосередньо на корпусі лічильника, певною мірою перекриваючи вихід для газу. Заявлений лічильник, будь то новий лічильник, або лічильник, утворений шляхом переобладнання - дозволяє виробляти дуже точні вимірювання, при одночасно простому монтажі, або, відповідно, уникаючи проблем інсталяції. Для простого з'єднання корпусу вимірювального пристрою з приєднувальним штуцером або стінкою корпусу лічильника, на корпусі вимірювального пристрою є переважно циліндрична стикувальна частина, якою він з'єднаний з так само циліндричною з'єднувальною ділянкою приєднувального штуцера, що виступає всередину корпусу лічильника. Це може бути досягнуто, наприклад, як описано, згвинчуванням, причому часто приєднувальний штуцер має зовнішню різь, на яку нагвинчується корпус вимірювального пристрою з внутрішньою різзю на циліндричній з'єднувальній ділянці, і там може бути герметично зафіксований відповідними ущільненнями. Альтернативою закріпленню на штуцері можна, як описано, також закріпити корпус циліндричною з'єднувальною ділянкою безпосередньо на стінці корпусу, наприклад, за допомогою відповідного зварного з'єднання, паяння, або т. п. Також, звичайно, можливе застосування відповідних допоміжних монтажних інструментів для кріплення корпусу вимірювального пристрою, зокрема, на приєднувальний штуцер, передусім, якщо він не буде проникати всередину корпусу. Пристрій вимірювання включає в себе передбачений в корпусі редуктор тиску, а також байпас, що обходить його, в якому розташований витратомірний сенсор. Таким чином, застосовується байпасна конструкція, при якій байпас проводять в обхід редуктора тиску, що створює втрати тиску. Редуктор тиску розташований в перерізі корпусу і має велику кількість паралельно розташованих крізних отворів. Через байпас проходить лише мала частина всього потоку газу, звичайно близько 1 %. Газ протікає через витратомірний сенсор, який залежно від швидкості потоку виробляє відповідний сигнал і передає, наприклад, на вже передбачений на корпусі пристрій індикації по кабелю або радіозв'язку. Сам сенсор є мікротермічним витратомірним сенсором, наприклад, створеним по технології CMOS, який працює за принципом термічної анемометрії. Сам байпас при кріпленні корпусу до приєднувального штуцеру виходить в зону з'єднувальної ділянки зі сторони приєднувального штуцера, де передбачений відповідний крізний прохід, через який газ, що надходить з байпаса, протікає до випуску для газу. Сам сенсор розташований переважно поблизу заднього кінця байпасної ділянки,тобто на виході байпаса, таким чином, перед сенсором включена впускна ділянка достатньої довжини, відповідно, ділянка, на якій відбувається заспокоювання потоку. Природно, байпас може також впадати і перед з'єднувальною ділянкою зі сторони штуцера, так що його не треба забезпечувати крізним проходом. Те ж стосується і випадку, коли використовується спеціальне монтажне пристосування, щоб зафіксувати вимірювальний пристрій або його корпус, будь то в зоні приєднувального штуцера, або на самій стінці корпусу. Вимірювальний пристрій сам обмінюється даними з пристроєм індикації на корпусі, наприклад, по кабелю передачі даних або радіосигналом, якщо пристрій вимірювання має належний передавальний модуль, а пристрій індикації має приймальний модуль. Звичайні корпусу мембранних газових лічильників спочатку мають пристрій відображення. Якщо при цьому мова йде про електронний пристрій відображення, то можна встановлювати прямо на нього, тобто сигнал вимірювання від сенсора передається на пристрій керування з боку пристрою відображення, який його обробляє і передає на дисплей. Якщо в існуючому корпусі мембранного газового лічильника передбачений механічний роликовий пристрій відображення, то він або замінюється, або перед ним включається відповідний моторний привід, який в свою чергу керується залежно від сигналу сенсора. За рахунок величини корпусу мембранного газового лічильника, що випливає з наявної досі необхідності вбудовувати відносно великий по об'єму механічний вимірювальний пристрій, існує 2 UA 110804 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливість, згідно з винаходом, корпус лічильника розділити на верхню і нижню частини корпусу, які герметично відділені одна від одної. У верхній частині корпусу передбачені впускний і випускний отвори для газу і пристрій вимірювання. У нижній, герметично відділеній частині у вдосконаленому варіанті винаходу може бути розміщений приймально-передавальний пристрій, що служить для бездротового прийому і бездротової передачі даних, зокрема, результатів вимірювань. Даний приймально-передавальний пристрій може передавати бездротовим способом результати наявних вимірювань на зовнішню приймаючу станцію, тому немає необхідності знімати свідчення на місці. Відносно даних, що передаються, зрештою навряд чи встановлені межі. Власні, іншими словами, зняті з власного сенсорного вимірювального пристрою дані про витрату можуть бути передані на цей приймальнопередавальний пристрій і перенесені з нього, і цей приймально-передавальний пристрій також централізовано прийме результати вимірювань з інших встановлених в цьому ж приміщенні лічильних пристроїв, таких, наприклад, як водний, електричний або тепловий лічильник, і передасть далі на сторонню реєструючу станцію. Іншими словами, заявлений газовий лічильник служить, так би мовити, "обчислювальним центром" системи обліку, яка є в цьому приміщенні і включає в себе декілька окремих лічильників. Для того, щоб простим способом передавати результати вимірювань, корпус в зоні нижньої частини доцільно виготовити з пластику, тоді як верхня частина складається з металу, перегородка так само виготовлена з металу, з тим, щоб забезпечити температурну стійкість в зоні, де протікає газ, а, з іншого боку, забезпечити високу інтенсивність випромінювання нижньої частини. Нарешті, у вдосконаленому варіанті винаходу може бути передбачений перемикаючий клапан, що перемикається переважно за допомогою радіосигналу, за допомогою якого може бути перекрита подача газу до газового лічильника або від нього. Подібний перемикаючий клапан дозволяє при необхідності перекрити потік газу, наприклад, в тому випадку, якщо колишній споживач газу не повинен більше обслуговуватися постачальником. Зокрема, якщо перемикаючий клапан може бути перемкнутий за допомогою радіосигналу, для чого йому доданий, наприклад, власний приймач, для чого, однак, також може бути використаний передбачений в нижній складовій частині корпусу приймально-передавальний пристрій, то керування перемикаючим клапаном можливе ззовні. Однак також допустимо, якщо перемикання за допомогою радіосигналу неможливе, то оператор на місці приводить в дію перемикаючий клапан, наприклад, після того, як він ввів код авторизації на дисплеї введення даних на пристрої відображення, після чого він може дати сигнал на перекриття. Перемикаючий клапан може бути передбачений на корпусі вимірювального пристрою, так що вимірювальний пристрій може бути повністю попередньо сформованим модулем, що включає в себе корпус, редуктор тиску, сенсор разом з можливим роз'ємом або засобом радіозв'язку, так само як і перемикаючий клапан може вироблятися разом з роз'ємом або засобом радіозв'язку. Нарівні з цим, винахід стосується вимірювального пристрою для газового лічильника описаного типу, який містить переважно циліндричний корпус, в якому передбачений редуктор тиску, а також байпас, що обходить його, в якому розташований мікротермічний витратомірний сенсор, і на цьому корпусі передбачений роз'єм або засіб зв'язку для підключення або обміну даними із зовнішніми пристроями індикації або пристроями передачі даних. Пристрій вимірювання, таким чином, є повністю скомпонованим конструктивним елементом, який в такому вигляді може бути вставлений в існуючий корпус газового лічильника. Щоб прокласти кабельне з'єднання між вимірювальним пристроєм або сенсором і пристроєм відображення або пристроєм для передачі даних, на корпусі передбачені відповідні роз'єми, до яких може бути підключений такий кабель. Для бездротового зв'язку з пристроєм відображення або пристроєм передачі даних вимірювальний пристрій сконструйований так, що як засіб зв'язку передбачений відповідний передавач, у разі необхідності комбінований пристрій передачі і прийому сигналу, якщо повинні передаватися дискретні дані. Подальші переваги, ознаки, і подробиці винаходу виявляються з подальших описаних прикладів здійснення, а також за допомогою креслень. При цьому показані: Фіг. 1 - принципова схема заявленого газового лічильника, частково в розрізі, Фіг. 2 - поперечний розріз газового лічильника по фіг. 1, і Фіг. 3 - поперечний розріз відповідного фіг. 2 газового лічильника у другому варіанті здійснення. Фіг. 1 показує заявлений лічильник, що містить корпус 2 мембранного газового лічильника, при якому мова йде або про новий корпус, якщо газовий лічильник (1) є новим приладом, або при цьому мова йде про вже встановлений на місці або про підлягаючий відновленню старий корпус, якщо повинен бути переобладнаний спочатку, оригінальний мембранний газовий лічильник, що експлуатується. Корпус 2 мембранного газового лічильника складається з 3 UA 110804 C2 5 10 15 20 25 30 35 40 45 50 55 верхньої частини 3 корпусу нижньої частини 4 корпусу, які при необхідності можуть бути розділені (заштриховано, див. фіг. 2) перегородкою 5. Обидві частини 3, 4 також як і можлива перегородка 5 в показаному прикладі здійснення складаються з металу, точніше з листового металу. На передній стороні верхньої частини знаходиться пристрій 6 відображення, наприклад, дисплей 7 індикації, на якому можуть бути відображені вимірювані величини витрати. Точно так само на верхній частині 3 знаходиться приєднувальний штуцер 8, до якого підключається підвідний газопровід, це означає, що там знаходиться впускний отвір 9 для газу. На відстані від нього на іншій стороні частини корпусу знаходиться другий приєднувальний штуцер 10, до якого підключається відвідний газопровід, це означає, що там знаходиться випускний отвір 11 для газу. Впускання газу і випускання газу позначені стрілками. Перед випускним отвором 11 для газу підключений вимірювальний пристрій 12, в цьому випадку мова йде про сенсорний вимірювальний пристрій. Вимірювальний пристрій 12 має, наприклад, циліндричний корпус 13 з металу, який має крізний отвір 14, який забезпечує проходження газу. Всередині корпусу 13, перекриваючи переріз, знаходиться редуктор 15 тиску, який має велике число паралельних прохідних отворів 16. У стінці корпусу 13, крім того, виконаний байпас 17, який обходить редуктор 15 тиску. Іншими словами, впускний отвір 18 байпаса виходить в крізний отвір 14 під редуктором 15 тиску, а випускний отвір 19 байпаса виходить в нього над редуктором 15 тиску. У байпасі 17 або на байпасі 17 розташований мікротермічний витратомірний сенсор 20 таким чином, що газ, що протікає через байпас, проходить мимо витратомірного сенсора 20. Він вимірює кількість газу, що протікає мимо, залежно від швидкості потоку, з чого виводиться загальна витрата газу. У випадку мікротермічного витратомірного сенсора мова йде про сенсор CMOS-технології, який працює за принципом нагрівальної нитки, іншими словами, він працює за принципом термічної анемометрії. Сенсор нагрівається нагрівальною ниткою електрично, для чого використовується відповідне джерело енергії, наприклад, батарея або аналогічне джерело, яке тут не показано. Залежно від температури змінюється електричний опір сенсора. Шляхом обтікання газом сенсора відбувається передача тепла протікаючому газу. Ця передача тепла корелюється зі швидкістю потоку. Шляхом вимірювання електричного опору, і, отже, швидкості потоку, в прив'язці до відомого об'єму або поперечного перерізу байпаса може бути обчислений загальний потік газу. Витратомірний сенсор 20 сполучається з пристроєм 6 відображення, який, наприклад, як показано на Фіг. 2, пристрій 21 керування, що включає в себе, наприклад, прийнятний процесор. Цей процесор оцінює вимірювальний сигнал витратомірного сенсора 20 і розраховує накопичену витрату, що відповідає фактичному потоку, який потім буде виведений на дисплей 7. Зв'язок між витратомірним сенсором 20 і пристроєм 21 керування здійснюється в даному прикладі за допомогою кабельного зв'язку 22. Однак також можливий бездротовий зв'язок, іншими словами, є передавач на витратомірному сенсорі 20, а на пристрої 21 керування приймач (або передбачений для нього приймач), які обмінюються даними вимірювання. Корпус 13, або вимірювальний пристрій 12 загалом, встановлені герметично на випускному отворі 11 для газу так, що гарантується, що газ може протікати до випускного отвору 11 для газу виключно через вимірювальний пристрій 12. Для цього можливі різні варіанти кріплення. У випадку, якщо приєднувальний штуцер 10, всією циліндричною приєднувальною частиною, що має, наприклад, зовнішню різь, вставлений всередину верхньої частини 3, існує можливість нагвинтити корпус 13, що є на його верхній з'єднувальній частині внутрішньою різзю на з'єднувальну ділянку приєднувального штуцера. Випускний отвір 19 байпаса входить в штуцер через спеціальний крізний прохід в з'єднувальній ділянці штуцера. Альтернативою цьому також може бути герметичне кріплення спеціальним монтажним пристосуванням (тобто розробленим відповідним кріпильним елементом) корпусу 13 або до штуцеру 10 або до верхньої стінки частини 3. Це з'єднання при необхідності може бути заварене або запаяне. Незалежно від того, як саме здійснюється фіксація вимірювального пристрою 12, у будь-якому разі його треба позиціонувати герметично відносно вихідного отвору 11 для газу. Така конструкція, як описано, може бути здійснена однаковим способом як у випадку нового корпусу, так і старого. Хоча на фіг. 1 і фіг. 2 і не показано, але існує також можливість передбачити керований радіосигналом перемикаючий клапан, за допомогою якого може бути перекритий потік газу. Цей запірний клапан може бути вбудований в корпус 13 вимірювального пристрою 12, він може бути включений до або після редуктора тиску 15. Таким чином, при необхідності подача газу може бути повністю перекрита. 4 UA 110804 C2 5 10 15 20 25 30 Фіг. 3 показує інший варіант здійснення заявленого лічильника 1, який по конструкції певною мірою відповідає лічильнику з фіг. 1 і 2. Однак при даному виконанні нижня частина 4 виготовлена з пластику і ізольована металевою перегородкою 5 від верхньої частини 3. Іншими словами, виходять дві ізольовані одна від одної порожнини 23, 24. У нижній складовій частині 4 розташований пристрій 25 передачі і прийому сигналу. При цьому мова може йти про LANGPRS-приймач, який для прийому даних лічильника працює в ультракороткому діапазоні (ISMдіапазоні), для збереження показань лічильника і подальшої передачі цих даних використовує GSM, GPRS або LAN. За допомогою даного пристрою 25 передачі і прийому сигналу, наприклад, прийнятий з власного витратомірного сенсора 20 вимірювальний сигнал, відповідно оброблені пристроєм 21 керування результати вимірювання можуть бути передані на сторонню реєструючу або приймальну станцію по радіозв'язку, для чого пристрій 21 керування зв'язаний з пристроєм 25 передачі і прийому сигналу кабельним зв'язком 26. Однак також можливий і радіозв'язок. Пристрій 25 передачі і прийому сигналу служить також для того, щоб збирати дані вимірювань з установлених в приміщенні водних, електричних, теплових лічильників бездротовим способом і при необхідності передавати за допомогою радіосигналу на сторонню реєструючу станцію. Сторонні лічильники мають власні блоки передачі даних, які передають результати вимірювань на пристрій 25 передачі і прийому сигналу. Це служить, так би мовити, "обчислювальним центром" будівлі, який збирає поточні результати вимірювань в приміщенні і передає бездротовим способом на реєструючу станцію (при різних постачальниках ресурсів також на різні реєструючі станції). Зрозуміло, передбачена кабельна проводка для подачі електроживлення і LAN-підключення для пристрою 25 передачі і прийому сигналу в нижній складовій частині 4, хоча тут це не показано. Здійснення нижньої частини 4 з пластику робить можливим високу потужність передачі даних, для того, щоб можна було передавати дані на великі відстані. Просте вбудовування пристрою 25 передачі і прийому сигналу в нижню частину 4 не має на увазі яких-небудь додаткових робіт при установленні на місці, більше того, пристрій 25 передачі і прийому сигналу може бути вбудований простим способом. Також простій є самостійна заміна на місці нижньої, металевої складової частини на складову частину корпусу з пластику, щоб вбудувати пристрій 25 передачі і прийому сигналу. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Газовий лічильник, який містить корпус лічильника з впускним отвором для газу з приєднувальним штуцером для підвідного газопроводу, що належить до нього, і випускним отвором для газу з приєднувальним штуцером для відвідного газопроводу, що належить до нього, який відрізняється тим, що корпус (2) лічильника є корпусом мембранного газового лічильника, в якому на випускному отворі (11) для газу розташований вимірювальний пристрій (12), що містить корпус (13) із вбудованим мікротермічним витратомірним сенсором (20), корпус (13) якого герметично з'єднаний тільки з приєднувальним штуцером (10) з боку випускного отвору для газу або з корпусом (2) лічильника в зоні випускного отвору (11) для газу. 2. Газовий лічильник за п. 1, який відрізняється тим, що корпус (13) має циліндричну з'єднувальну ділянку, якою він з'єднаний з так само циліндричною, виступаючою всередину корпусу (2) лічильника, з'єднувальною ділянкою приєднувального штуцера (10) або безпосередньо зі стінкою корпусу, що має випускний отвір (11) для газу. 3. Газовий лічильник за п. 1 або 2, який відрізняється тим, що в корпусі (13) розташований редуктор (15) тиску і передбачений байпас (17), який його обходить, в цьому байпасі (17) розташований витратомірний сенсор (20). 4. Газовий лічильник за п. 2 або 3, який відрізняється тим, що байпас (17) виходить в зону з'єднувальної ділянки приєднувального штуцера (10) і, при необхідності, з'єднаний з отвором у з'єднувальній ділянці, що виступає всередину корпусу (2) лічильника, приєднувального штуцера 10 або безпосередньо з випускним отвором (11) для газу в стінці корпусу. 5. Газовий лічильник за одним з попередніх пунктів, який відрізняється тим, що пристрій (12) вимірювання виконаний з можливістю обміну даними з пристроєм (6) відображення на корпусі. 6. Газовий лічильник за одним з попередніх пунктів, який відрізняється тим, що корпус (13) лічильника має впускний і випускний отвори (9, 11) для газу, верхню частину (3) корпусу, що містить пристрій (12) вимірювання, і герметично ізольовану від неї нижню частину (4), в якій передбачений пристрій (25) передачі і прийому сигналу, що служить для бездротового прийому і бездротової передачі даних, зокрема результатів вимірювань. 5 UA 110804 C2 5 10 15 7. Газовий лічильник за п. 6, який відрізняється тим, що верхня частина (3) виконана з металу і герметично відділена перегородкою, що виконана з металу, тоді як нижня частина (4) виконана з пластика. 8. Газовий лічильник за одним з попередніх пунктів, який відрізняється тим, що передбачений перемикальний клапан, який переважно перемикається радіосигналом, за допомогою якого подача газу до газового лічильника (1) або від нього може бути припинена. 9. Газовий лічильник за п. 8, який відрізняється тим, що запірний клапан передбачений на корпусі (13) вимірювального пристрою (12). 10. Вимірювальний пристрій (12) для газового лічильника (1), що включає в себе переважно циліндричний корпус (13), в якому передбачений редуктор (15) тиску, а також байпас (17), що обходить його, в якому розташований мікротермічний витратомірний сенсор (20) і на якому передбачені роз’єм або засіб зв'язку для підключення або обміну даними із зовнішніми пристроями відображення або пристроями передачі даних, який відрізняється тим, що корпус (13) з'єднаний тільки з приєднувальним штуцером (10) з боку випускного отвору для газу або з корпусом (2) лічильника в зоні випускного отвору (11) для газу газового лічильника (1) за одним з попередніх пунктів. 6 UA 110804 C2 7 UA 110804 C2 8 UA 110804 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
