Пристрій для перекриття потоку газу для газового лічильника та газовий лічильник з таким пристроєм

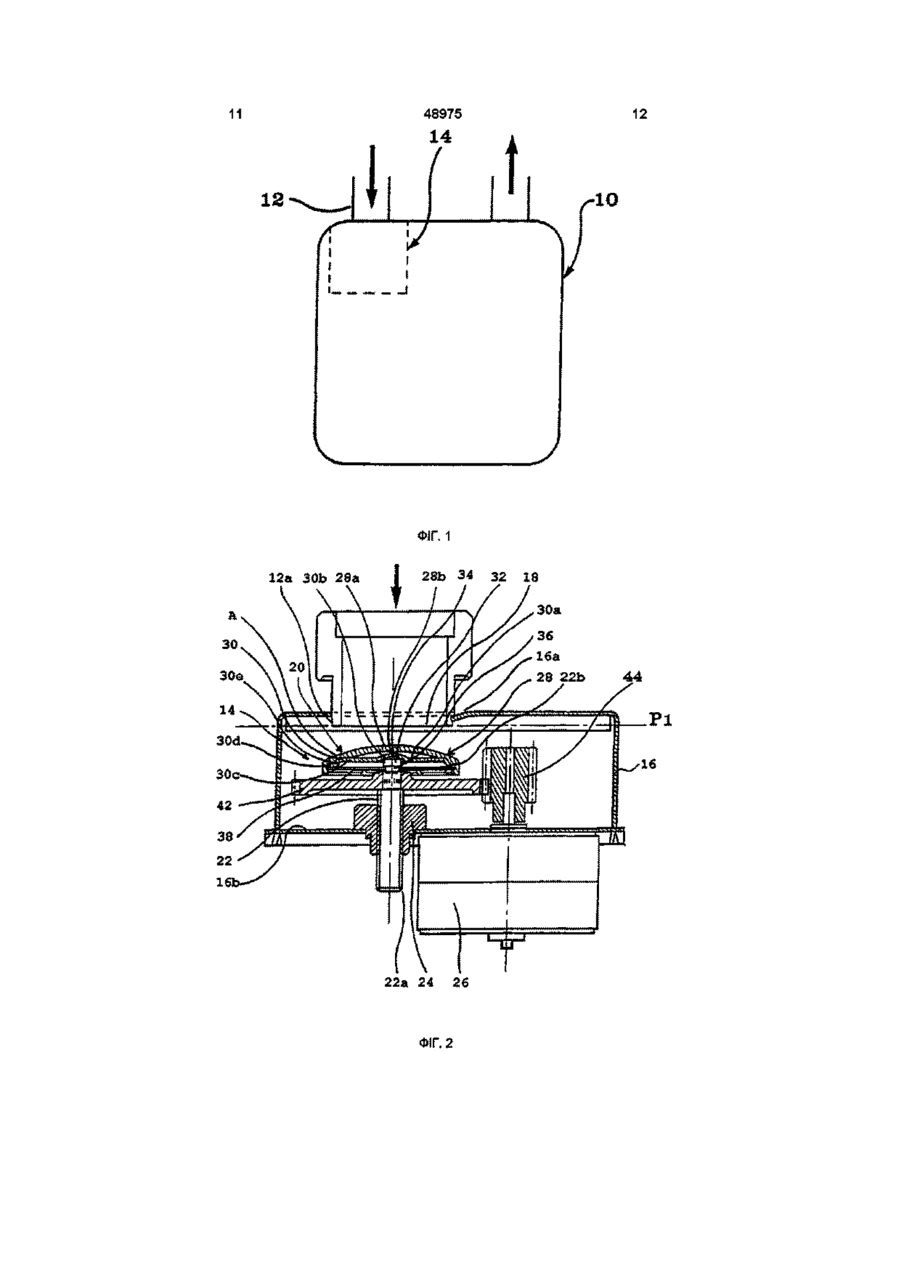

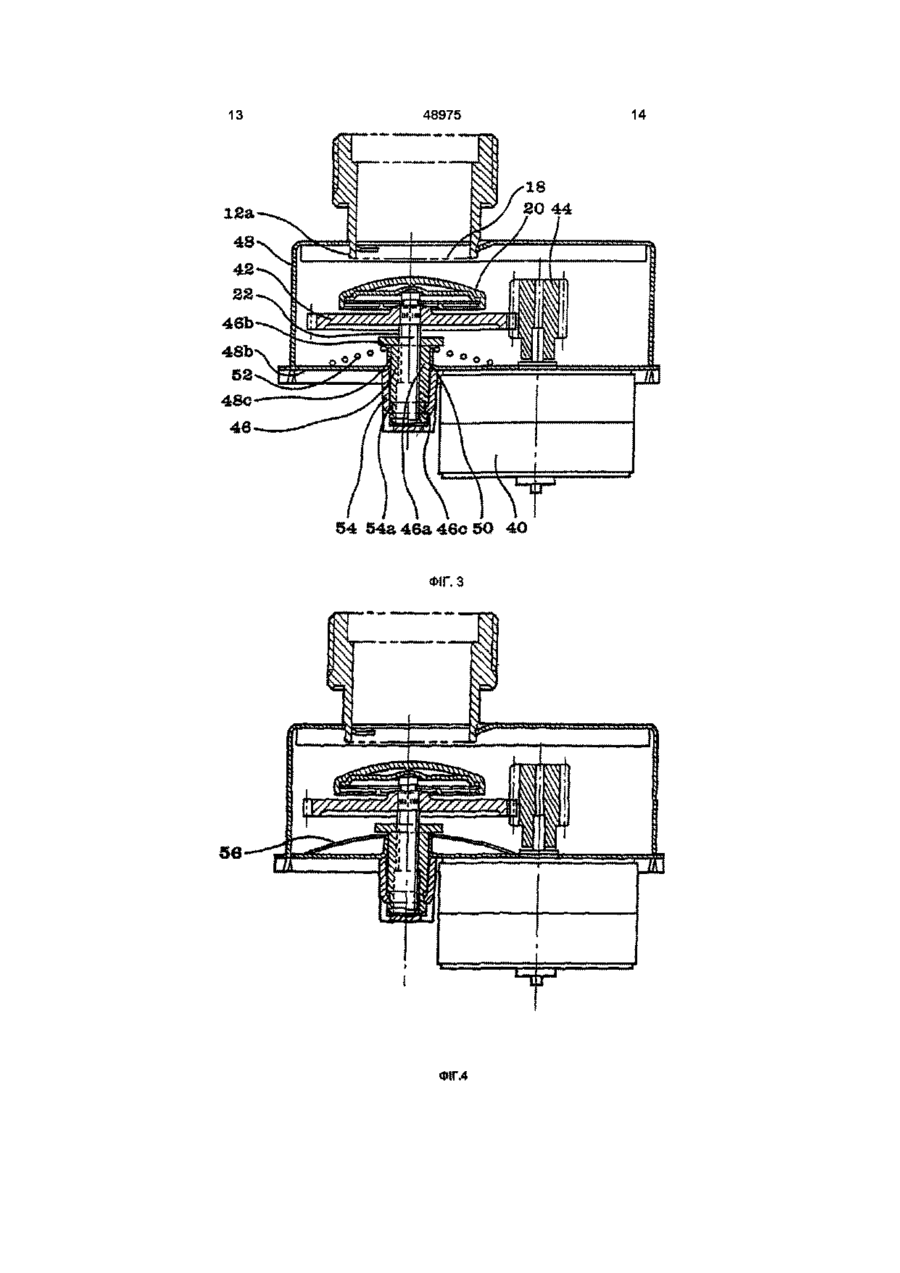

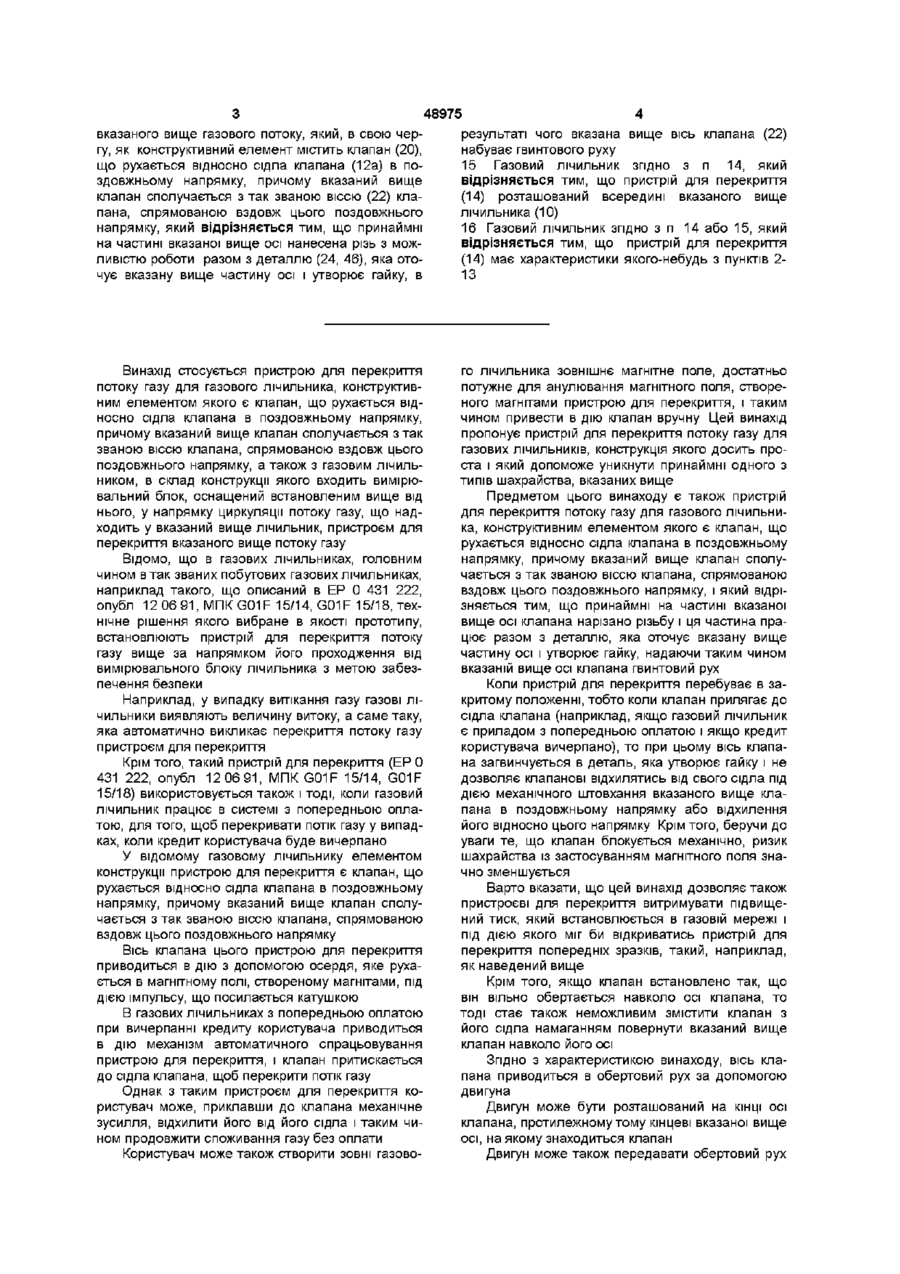

1 Пристрій для перекриття (14) потоку газу для газового лічильника (10), конструктивним елементом якого є клапан (20), встановлений з можливістю переміщення відносно сідла клапана (12а) в поздовжньому напрямку, причому вказаний вище клапан сполучений з так званою віссю (22) клапана, спрямованою вздовж цього поздовжнього напрямку, який відрізняється тим, що принаймні на частині вказаної вище осі є різь, і ця частина працює разом з деталлю (24, 46), яка оточує вказану вище частину осі і утворює гайку, в результаті чого вказана вище вісь (22) клапана набуває гвинтового руху 2 Пристрій згідно з п 1, який відрізняється тим, що клапан (20) встановлено з можливістю вільного обертання (22) на осі клапана 3 Пристрій згідно з п 1 або 2, який відрізняється тим, що містить двигун (26, 40), який приводить в обертовий рух вісь клапана 4 Пристрій згідно з п 3, який відрізняється тим, що двигун (26) розташований на КІНЦІ (22а) осі клапана (22), протилежному тому кінцю (22Ь) вказаної вище осі, на якому знаходиться клапан 5 Пристрій згідно з п 3 і 4, який відрізняється тим, що двигун (40) передає обертовий рух на вісь (22) клапана за посередництвом механічного привідного пристрою 6 Пристрій згідно з п 5, який відрізняється тим, що на осі (22) клапана є зубчастий вінець (42), насаджений на вказану вище вісь, який працює разом з зубчастим колесом (44), що приводиться в обертовий рух двигуном (40) навколо іншої осі, паралельної осі клапана і з'єднаної з вказаним вище двигуном 7 Пристрій згідно з п 6, який відрізняється тим, що зубчасте колесо (44) має такий розмір в напрямку, паралельному осі клапана (22), який відповідає осьовому переміщенню клапана 8 Пристрій згідно з п 6,який відрізняється тим, що зубчастий вінець (42) розташований між клапаном (20) і деталлю (46), яка утворює гайку 9 Пристрій згідно з одним з пп 3-8, який відрізняється тим, що двигун (26, 40) є кроковим двигуном 10 Пристрій згідно з п 4 або 6, який відрізняється тим, що деталь (46), яка утворює гайку, знаходиться під дією з боку пружного елемента (52), який наближує вказану вище деталь і таким чином клапан (20) до сідла клапана (12а), і утримується в своєму положенні за допомогою елемента, названого запобіжним (54), який виготовлений з матеріалу, що плавиться під дією тепла 11 Пристрій згідно з п 10, який відрізняється тим, що деталь (46), яка утворює гайку, вставлена в отвір (50), виконаний в опорній поверхні (48Ь), має буртик (46b), при цьому пружний елемент стиснутий між вказаною вище опорною поверхнею і вказаним вище буртиком з можливістю прикладати до вказаної вище деталі зусилля, яке змушуватиме и наближатись до сідла клапана (12а) 12 Пристрій згідно з п 11, який відрізняється тим, що деталь (46), яка утворює гайку, розташована в отворі (50) і виступає за межами опорної поверхні (48Ь) з боку, протилежному тому, де знаходиться пружний елемент (52), при цьому елемент (54), названий запобіжним, встановлений з можливістю утримуватися в оперті на вказану вище опорну поверхню і передавати на вказану вище деталь зусилля, яке намагається віддалити її від сідла клапана (12а) 13 Пристрій згідно з п 12, який відрізняється тим, що опорна поверхня (48Ь) виготовлена з теплопровідного матеріалу і становить частину рами (48), що виготовлена з такого самого матеріалу і сполучає вказану вище опорну поверхню з сідлом клапана 14 Газовий лічильник (10), який містить як конструктивний елемент вимірювальний блок, оснащений з установкою вище нього у напрямку циркуляції газового потоку, який надходить у вказаний вище лічильник, пристроєм для перекриття (14) о ю 00 48975 вказаного вище газового потоку, який, в свою чергу, як конструктивний елемент містить клапан (20), що рухається відносно сідла клапана (12а) в поздовжньому напрямку, причому вказаний вище клапан сполучається з так званою віссю (22) клапана, спрямованою вздовж цього поздовжнього напрямку, який відрізняється тим, що принаймні на частині вказаної вище осі нанесена різь з можливістю роботи разом з деталлю (24, 46), яка оточує вказану вище частину осі і утворює гайку, в результаті чого вказана вище вісь клапана (22) набуває гвинтового руху 15 Газовий лічильник згідно з п 14, який відрізняється тим, що пристрій для перекриття (14) розташований всередині вказаного вище лічильника (10) 16 Газовий лічильник згідно з п 14 або 15, який відрізняється тим, що пристрій для перекриття (14) має характеристики якого-небудь з пунктів 213 Винахід стосується пристрою для перекриття потоку газу для газового лічильника, конструктивним елементом якого є клапан, що рухається відносно сідла клапана в поздовжньому напрямку, причому вказаний вище клапан сполучається з так званою віссю клапана, спрямованою вздовж цього поздовжнього напрямку, а також з газовим лічильником, в склад конструкції якого входить вимірювальний блок, оснащений встановленим вище від нього, у напрямку циркуляції потоку газу, що надходить у вказаний вище лічильник, пристроєм для перекриття вказаного вище потоку газу Відомо, ЩО В газових лічильниках, головним чином в так званих побутових газових лічильниках, наприклад такого, що описаний в ЕР 0 431 222, опубл 12 0691, MI1KG01F 15/14, G01F 15/18, технічне рішення якого вибране в якості прототипу, встановлюють пристрій для перекриття потоку газу вище за напрямком його проходження від вимірювального блоку лічильника з метою забезпечення безпеки Наприклад, у випадку витікання газу газові лічильники виявляють величину витоку, а саме таку, яка автоматично викликає перекриття потоку газу пристроєм для перекриття Крім того, такий пристрій для перекриття (ЕР 0 431 222, опубл 12 0691, МПК G01F 15/14, G01F 15/18) використовується також і тоді, коли газовий лічильник працює в системі з попередньою оплатою, для того, щоб перекривати потік газу у випадках, коли кредит користувача буде вичерпано У відомому газовому лічильнику елементом конструкції пристрою для перекриття є клапан, що рухається відносно сідла клапана в поздовжньому напрямку, причому вказаний вище клапан сполучається з так званою віссю клапана, спрямованою вздовж цього поздовжнього напрямку Вісь клапана цього пристрою для перекриття приводиться в дію з допомогою осердя, яке рухається в магнітному полі, створеному магнітами, під дією імпульсу, що посилається катушкою В газових лічильниках з попередньою оплатою при вичерпанні кредиту користувача приводиться в дію механізм автоматичного спрацьовування пристрою для перекриття, і клапан притискається до сідла клапана, щоб перекрити потік газу Однак з таким пристроєм для перекриття користувач може, приклавши до клапана механічне зусилля, відхилити його від його сідла і таким чином продовжити споживання газу без оплати Користувач може також створити зовні газово го лічильника зовнішнє магнітне поле, достатньо потужне для анулювання магнітного поля, створеного магнітами пристрою для перекриття, і таким чином привести в дію клапан вручну Цей винахід пропонує пристрій для перекриття потоку газу для газових ЛІЧИЛЬНИКІВ, конструкція якого досить проста і який допоможе уникнути принаймні одного з типів шахрайства, вказаних вище Предметом цього винаходу є також пристрій для перекриття потоку газу для газового лічильника, конструктивним елементом якого є клапан, що рухається відносно сідла клапана в поздовжньому напрямку, причому вказаний вище клапан сполучається з так званою віссю клапана, спрямованою вздовж цього поздовжнього напрямку, і який відрізняється тим, що принаймні на частині вказаної вище осі клапана нарізано різьбу і ця частина працює разом з деталлю, яка оточує вказану вище частину осі і утворює гайку, надаючи таким чином вказаній вище осі клапана гвинтовий рух Коли пристрій для перекриття перебуває в закритому положенні, тобто коли клапан прилягає до сідла клапана (наприклад, якщо газовий лічильник є приладом з попередньою оплатою і якщо кредит користувача вичерпано), то при цьому вісь клапана загвинчується в деталь, яка утворює гайку і не дозволяє клапанові відхилятись від свого сідла під дією механічного штовхання вказаного вище клапана в поздовжньому напрямку або відхилення його відносно цього напрямку Крім того, беручи до уваги те, що клапан блокується механічно, ризик шахрайства із застосуванням магнітного поля значно зменшується Варто вказати, що цей винахід дозволяє також пристроєві для перекриття витримувати підвищений тиск, який встановлюється в газовій мережі і під дією якого міг би відкриватись пристрій для перекриття попередніх зразків, такий, наприклад, як наведений вище Крім того, якщо клапан встановлено так, що він вільно обертається навколо осі клапана, то тоді стає також неможливим змістити клапан з його сідла намаганням повернути вказаний вище клапан навколо його осі Згідно З характеристикою винаходу, вісь клапана приводиться в обертовий рух за допомогою двигуна Двигун може бути розташований на КІНЦІ ОСІ клапана, протилежному тому кінцеві вказаної вище осі, на якому знаходиться клапан Двигун може також передавати обертовий рух 48975 на вісь клапана за посередництвом механічного приводного механізму В залежності від типу механічного приводного механізму вісь клапана має зубчастий вінець, насаджений на вказану вище вісь і який працює разом з зубчастим коліщам, що приводиться двигуном в обертальний рух навколо другої осі, паралельної осі клапана, і з'єднане з вказаним вище двигуном Розмір зубчастого коліщати в напрямку, паралельному осі клапана, відповідає осьовому зміщенню клапана При цьому і зубчастий вінець може мати розмір в напрямку, паралельному осі клапана, ВІДПОВІДНИЙ осьовому зміщенню клапана Зубчастий вінець, наприклад, розташовується між клапаном і деталлю, що утворює гайку Зубчастий вінець може також розташовуватись за деталлю, що утворює гайку, ближче до кінця осі клапана, протилежному тому кінцеві осі, на якому знаходиться клапан В такому пристрої для перекриття особливу перевагу має кроковий двигун, якщо хочуть, щоб клапан був відрегульований на точне положення, яке дозволяє йому пропускати потік газу з заданою пропускною здатністю Це точне встановлення положення клапана є необхідним, наприклад, для того, щоб обмежити споживання газу користувачем, і це може бути вимогою з боку підприємства-газопостачальника Таким чином, у цьому випадку винахід є особливо ефективним, оскільки користувач не може ні механічно, ні навіть з застосуванням магнітних пристроїв подіяти на клапан з метою відхилення його подалі від його сідла Якщо бажають здобути можливість швидко закривати пристрій для перекривання тоді, коли з'явиться вогонь вище (за напрямком проходження газу) від вказаного вище пристрою для перекриття, то оптимальним буде, якщо деталь, що утворює гайку, може бути піддана дії з боку пружного елемента, що намагається наблизити вказану вище деталь і таким чином і клапан до сідла клапана, та утримуватись в своєму положенні за допомогою елемента, названого запобіжним, виготовленого з матеріалу, який плавиться під дією тепла Під ДІЄЮ СИЛЬНОГО тепла елемент, названий запобіжним, починає плавитись, і, таким чином, не може більше компенсувати зусилля, що прикладається з боку пружного елемента, який проштовхує деталь, що утворює гайку, до сідла клапана, і завдяки цьому заставляє клапан зійтись з вказаним вище сідлом клапана так, що буде забезпечена газонепроникність і не допущене поширення вогню нижче у напрямку проходження газу Деталь, яка утворює гайку, вставляється, наприклад, в отвір, пророблений в опорній поверхні, і у неї є виступ (буртик), при цьому пружний елемент затискується між вказаною вище опорною поверхнею і вказаним вище виступом (буртиком) таким чином, щоб передавати на вказану вище деталь зусилля, яке намагатиметься наблизити її до сідла клапана Деталь, яка утворює гайку, проходить, наприклад, крізь отвір і виступає за опорну поверхню з боку, протилежного тому, де знаходиться пружний елемент, при цьому елемент, названий запобіжним, утримується на вказаній вище опорній поверхні і передає на вказану вище деталь зусилля, яке намагається віддалити и від сідла клапана Для підвищення ефективності закриття клапана у випадку вогню опорна поверхня виготовляється з теплопровідного матеріалу і становить частину рами, яка виготовлена з такого самого матеріалу і з'єднує вказану вище опорну поверхню з сідлом клапана Це дозволяє швидко передавати тепло завдяки теплопровідності до запобіжного елемента, який зможе тоді раніше вивільнити деталь, що утворює гайку Предметом цього винаходу є також газовий лічильник, конструктивним елементом якого є вимірювальний блок і який оснащено, вище останнього у напрямку циркуляції потоку газу, що надходить у вказаний вище лічильник, пристроєм для перекриття, в склад якого входить клапан, що рухається відносно сідла клапана в поздовжньому напрямку, причому вказаний вище клапан сполучається з так званою віссю клапана, спрямованою вздовж цього поздовжнього напрямку, і який відрізняється тим, що принаймні частина вказаної вище осі клапана має різьбу і працює разом з деталлю, яка оточує вказану вище частину і утворює гайку, таким чином вказана вище вісь клапана набуває гвинтового руху Пристрій для перекриття може бути розташований всередині вказаного вище лічильника Крім того, використання крокового двигуна дозволяє встановлювати цей останній всередині газового лічильника і таким чином мати вузол компактніший, ніж у випадку, коли двигун встановлюється зовні вказаного вище лічильника, що неможливо зробити у випадку інших типів двигуна, таких, як, наприклад, двигунів постійного струму, які можуть під час своєї роботи генерувати іскрові розряди Ця особливість викликає особливий інтерес, якщо взяти до уваги, що газові лічильники дуже часто встановлюються в приміщеннях невеликих розмірів, де надається перевага газовому лічильнику із зменшеними габаритними розмірами, а не газовому лічильнику, у якого є ЗОВНІШНІ конструктивні елементи (двигун) Крім того, якщо кроковий двигун встановлюється всередині газового лічильника, то це зменшує ризики шахрайства Інші характеристики і переваги будуть розглянуті в описі, який наведено нижче як необмежувальний приклад, з посиланнями на додані фігури, на яких представлено - фігура 1 - спрощений вид газового лічильника, оснащеного пристроєм для перекриття згідно з винаходом, - фігура 2 - схематичний вид в розрізі варіанта здійснення пристрою для перекриття згідно з винаходом, - фігура 3 - схематичний вид в розрізі іншого варіанта здійснення пристрою для перекриття згідно з винаходом, - фігура 4 - схематичний вид в розрізі варіанта здійснення пружного елемента, представленого на фігурі 3, вбудованого в пристрій для перекриття, 48975 - фігура 5 - схематичний вид в розрізі варіанта здійснення пружного елемента, представленого на фігурі 4 Як показано на фігурі 1 і позначено загальним номером для посилання 10, газовий лічильник, для якого елемент сполучення для підводу газу позначено 12, оснащений пристроєм для перекривання 14, який встановлюється всередині вказаного вище газового лічильника Крім того, як показано на фігурі 2, пристрій для перекриття 14 має металеву раму 16, яка через свою верхню частину 16а з'єднується з елементом сполучення для підводу газу 12 Елемент сполучення 12 своїм нижнім кінцем, притуленим до верхньої частини 16а, утворює сідло клапана 12а, яке визначає розмір отвору 18 з круговим прохідним перерізом для проходження газового потоку Підведення газу здійснюється у напрямку, вказаному стрілкою на фігурах 1 і 2 Якщо газовий потік надходить з-поза елемента сполучення 12 для підводу газу в простір, обмежений рамою 16, то вказаний вище газовий потік може виходити з вказаного вище простору, обмеженого рамою, через отвори (на фігурі їх не видно), розташовані в площині, паралельній площині фігури Клапан 20 пристрою перекриття 14 встановлено на осі 22, названій віссю клапана, перпендикулярно площині Р1, в якій знаходиться отвір 18, що визначається сідлом клапана Вісь 22 клапана має різьбу і встановлюється в деталь 24, яка утворює гайку, і яка закріплюється в нижній частині 16Ь рами 16, названій опорною поверхнею, наприклад, шляхом зачеканення Двигун 26, який може бути, наприклад, переважно типу крокового, розташовується на одному з КІНЦІВ 22а осі 22 клапана, який найбільш віддалений від клапана 20 Двигун 26 приводить також в обертовий рух вісь 22 клапана, яка здійснює гвинтовий рух і дозволяє здійснювати рух вгору і вниз клапана 20 і, таким чином, спрацьовування і переведення в нейтральний стан пристрою для перекриття Конструктивним елементом клапана 20 є мембрана 28, що опирається на металеву деталь ЗО, яка утворює підставку мембрани Мембрана 28 має основну поверхню 28а опуклої форми, обернуту в напрямку отвору 18 і частина якої дотикається до сідла клапана 12а під прямим кутом до зони, названої контактом А, коли пристрій перекриття перебуває в робочому положенні В цьому положенні більша частина основної поверхні 28а мембрани 28 розташовується навпроти отвору 18 і, таким чином, буде перекривати його Деталь ЗО, така, як представлена на фігурі 2, утворює підставку мембрани і має суцільну непроникну поверхню 30а, розташовану навпроти увігнутої частини мембрани 28 Деталь ЗО, що утворює підставку мембрани, займає у напрямку, який лежить в площині, паралельній площині Р1, простір, розмір якого менший або дорівнює зовнішньому діаметру сідла клапана 12а, таким чином, щоб суцільна поверхня 30а розташовувалась під прямим кутом до зони контакту 8 А і отвору 18 Деталь ЗО, яка утворює підставку мембрани і яка має, наприклад, загальний вигляд диску, який перебуває у стані рівноваги на жорстко зв'язаній п'яті 32 осі 22 клапана і відцентрований на цій п'яті Як показано на фігурі 2, п'ята 32 має наконечник 34 з сферичною опорною поверхнею, який дозволяє досягати хорошого контакту з деталлю ЗО і забезпечує їй сполучення типу кулястого Таке сполучення допомагає компенсувати відхилення від перпендикулярності між віссю 22 клапана і сідлом 12а клапана, і, таким чином, забезпечити кращу непроникність Деталь ЗО, яка утворює підставку мембрани, має в своєму центрі, перед п'ятою 32, заглиблення ЗОЬ, утворене, наприклад, шляхом штампування, і увігнута сторона якого обернена до вказаної вище п'яти Значить, сферичний наконечник 34 п'яти повинен розташовуватись в заглибленні ЗОЬ деталі ЗО Деталь ЗО, яка утворює підставку для мембрани, має центральну частину 30с і периферійну частину 30d, обидві виразно плоскі, які сполучаються між собою за допомогою середньої частини ЗОе, поміщеної під прямим кутом до зони контакту А Середня частина ЗОе має форму зрізаного конуса (при цьому вершина конуса орієнтована у напрямку верхньої частини фігури), що дозволяє їй краще пристосуватись до форми сідла клапана 12а і таким чином підвищити непроникність у порівнянні з деталлю, що утворює підставку мембрани, суцільна поверхня якої має виразно плоску форму Вісь 22 клапана має на своєму КІНЦІ 22Ь ДОПОМІЖНИЙ затилок 36, розташований під п'ятою 32 Кільце для підтримки 38 насаджується так, щоб воно облягало допоміжний затилок 36, залишаючи механічний зазор між вказаним вище кільцем і зазор, який дозволяв би сполученню типу кулястого виконувати його функцію Діаметр допоміжного затилку 36 менший від діаметра вказаної вище п'яти для того, щоб не допустити можливого осьового переміщення кільця для підтримки Деталь ЗО, яка утворює підставку для мембрани, дотикається однією із своїх поверхонь, яка обернута вгору, до мембрани 28а під прямим кутом до периферійної частини 30d, середньої частини ЗОе, поверхні центральної частини 30с, а також під прямим кутом до заглиблення ЗОЬ Дійсно, у мембрани 28 навпроти опуклої частини заглиблення ЗОЬ є виступ 28Ь, основою якого служить вказана вище опукла частина Деталь ЗО, яка утворює підставку для мембрани, дотикається своєю протилежною поверхнею, яка обернута униз, до кільця для підтримки 38, яке забезпечує вказаній вище деталі ВІДПОВІДНИЙ контакт з мембраною 28 Деталь ЗО, яка утворює підставку для мембрани, і кільце для підтримки складають один блок, а мембрана 28 утворює різновид ковпака, який покриває деталь ЗО і повинен затискувати (вміщувати в собі) вказаний вище блок, покриваючи периферійну частину поверхні кільця, обернутого вниз Кільце для підтримування 38 служить для 48975 з'єднання клапана з віссю 22 клапана В наведеному нижче викладі будуть збережені номери для посилання елементів, які не було змінено Фігура 3 представляє інший варіант здійснення, в якому кроковий двигун 40 передає обертовий рух на вісь 22 клапана через посередництво механічного приводного пристрою Цей пристрій, наприклад, складається з зубчастого вінця 42, насадженого на вісь 22 клапана і який працює разом з ведучою шестернею 44, яка сполучена з двигуном 40, а вказаний двигун приводить в обертовий рух вказане вище зубчасте коліща 44 навколо другої осі, паралельної осі 22 клапана Ведуча шестерня 44, представлена на фігурі 3, має розмір у напрямку, паралельному осі клапана, названий висотою, який відповідає осьовому переміщенню клапана, а вінець 42 має меншу висоту, з міркувань габаритних розмірів Однак в газових лічильниках, в яких є достатньо місця, є можливим, щоб зубчасте коліща і зубчастий вінець були практично однієї висоти, яка відповідала б осьовому переміщенню клапана У зубчастого коліщати 44 є, наприклад, тринадцять зубців, а у вінця 42 їх, наприклад, п'ятдесят п'ять У обох - у зубчастого коліщати і у вінця - зубці прямі, але вони можуть бути також і гвинтовими На цій фігурі зубчастий вінець 42 розташовується між клапаном 20 і деталлю 46, яка утворює гайку, забезпечуючи таким чином мінімальні габаритні розміри Однак можна встановлювати також і зубчастий вінець 42 під деталлю 46, яка утворює гайку, поблизу кінця осі клапана, протилежного тому, де знаходиться клапан 20 Як показано на фігурі 3, деталь 46, яка утворює гайку, складається з циліндричної втулки 46а, на верхньому КІНЦІ якої пристосовано буртик 46b В склад металевої рами 48 входить опорна поверхня 48Ь, в якій пророблено отвір 50, через який проходить циліндрична втулка 46а деталі, яка утворює гайку Круговий виступ 48с передбачається на периферії втулки 46а для того, щоб служити опорою для буртика 46а деталі 46, яка утворює гайку Пружний елемент, такий, як гвинтова пружина 52, утримується в стисненому положенні між опорною поверхнею 48Ь та буртиком 46b і таким чином створює під буртиком зусилля, направлене вгору, призначене для підведення клапана 20 до дотикання до його сідла 12а Циліндрична втулка 46а проходить через отвір 50 і виходить з іншого боку опорної поверхні 48Ь Елемент 54, названий запобіжним, виготовлений з матеріалу, який плавиться під дією тепла, уміщений під опорною поверхнею 48, спираючись на неї, і діє на деталь, яка утворює гайку, із зусиллям, яке намагається компенсувати зусилля стис 10 нення пружного елемента 52 Запобіжний елемент 54 з твердого пластика має, наприклад, загальну форму стакана, добре припасованого до частини втулки 46а, яка виступає за опорну поверхню таким чином, що спирається на вказану вище поверхню буртиком, і яка має багато скоб 54а, що заходять всередину вказаного вище стакана таким чином, щоб пройти в канавку 46с, зроблену на ЗОВНІШНІЙ поверхні циліндричної втулки 46а, створюючи таким чином перешкоду вказаній вище втулці направлятися вгору під дією пружини 52 Якщо вогонь виявить себе вище лічильника, тепло, яке пошириться в середовищі навколо пристрою для перекриття, передасться до запобіжного елемента 54, який почне плавитись Скоби 54а втратять свою жорсткість і, значить, не зможуть більше компенсувати зусилля, яке створюється пружиною 52, яка сильно штовхає на буртик 46b Беручи до уваги те, що деталь 46, яка утворює гайку, вісь 22 клапана і клапан 20 пов'язані один з одним, зусилля штовхання на буртик передається на вісь клапана, яка піднімає і підводить клапан до контакту з сідлом клапана 12а, забезпечуючи таким чином непроникність Однак варто ВІДМІТИТИ, ЩО ЦЯ система швидкого спрацьовування пристрою для перекриття у випадку вогню поблизу газового лічильника повинна розглядатись з будь-яким пристроєм приводу осі клапана в обертовий рух за допомогою двигуна, який забезпечує клапану та його осі одну ступінь свободи в поступному русі в поздовжньому напрямку переміщення клапана Якщо запобіжний елемент з'єднується з сідлом клапана з використанням металевої рами, то тепло, яке встановилось поблизу отвору 18, швидко передається по металу рами і прискорює плавлення вказаного вище запобіжного елемента Фігура 4 представляє варіант здійснення пружного елемента з фігури З На цій фігурі пружний елемент є пластинчатою пружиною, такою, як показано в розрізі на фігурі 5 Цілком зрозуміло, що для виконання цієї функції можна використовувати й ІНШІ ТИПИ пружних елементів Механічний пристрій приводу осі 22 клапана від двигуна не обмежується описаним вище Дійсно, цей пристрій може, наприклад, складатись з гладкого або зубчастого ременю, встановленого на осі клапана і на осі, що виходить з двигуна До пристрою для перекриття, представленого на фігурі 2, може також пристосовуватись протипожежний пристрій, який складається з пружного елемента та запобіжного елемента Належить ВІДМІТИТИ, що наявність пружного елемента і запобіжного елемента не завжди є бажаною 48975 11 12 14 12 •10 I ФІГ. 1 12a 30b 28a \ 28Ь 34 \ 22a 24 26 ФІГ. 2 32 18 13 14 48975 54 54a 46a 46c 50 ФІГ.З 5 6 — < ФІГ.4 40 15 48975 ФІГ, 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 16
