Фільтраційний пристрій

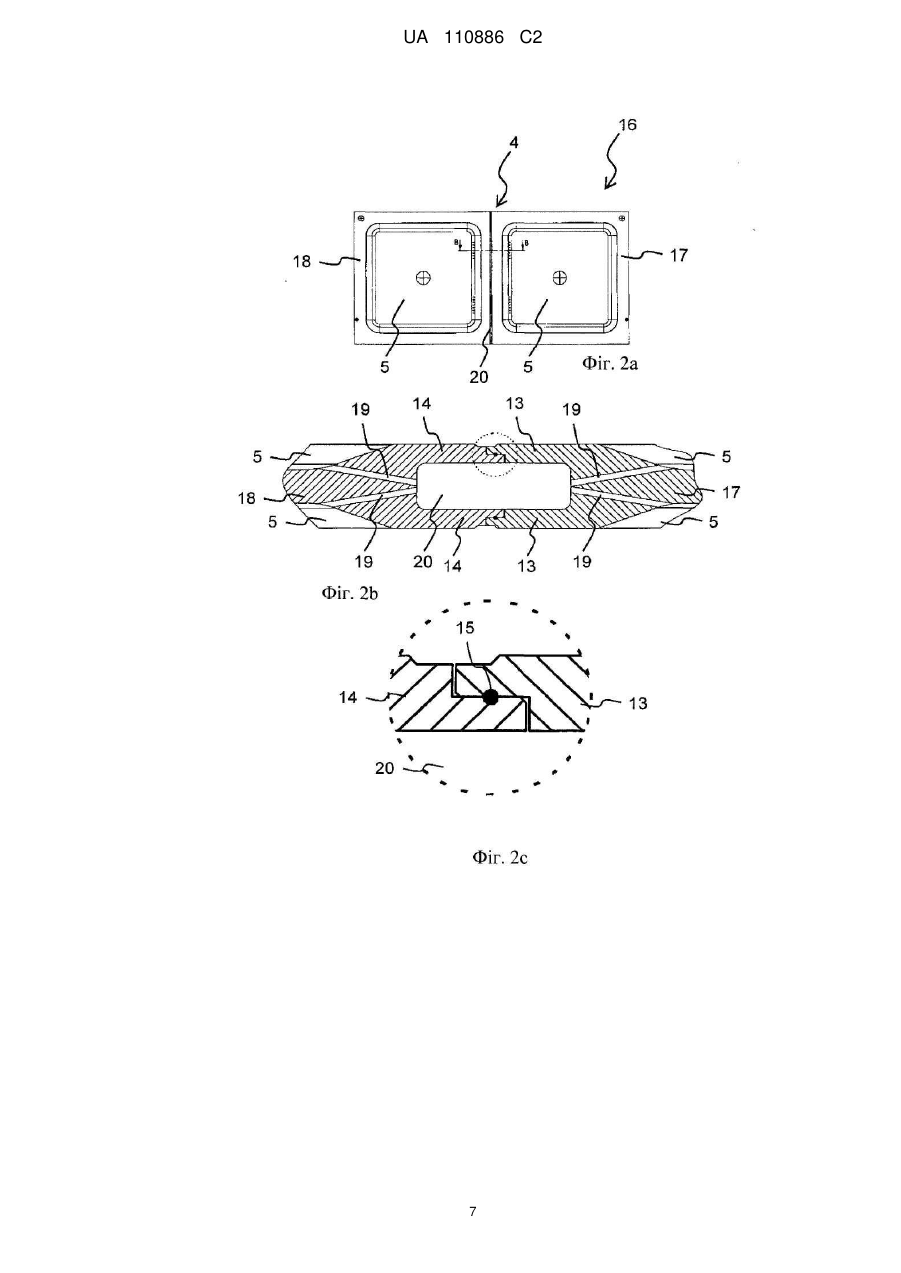

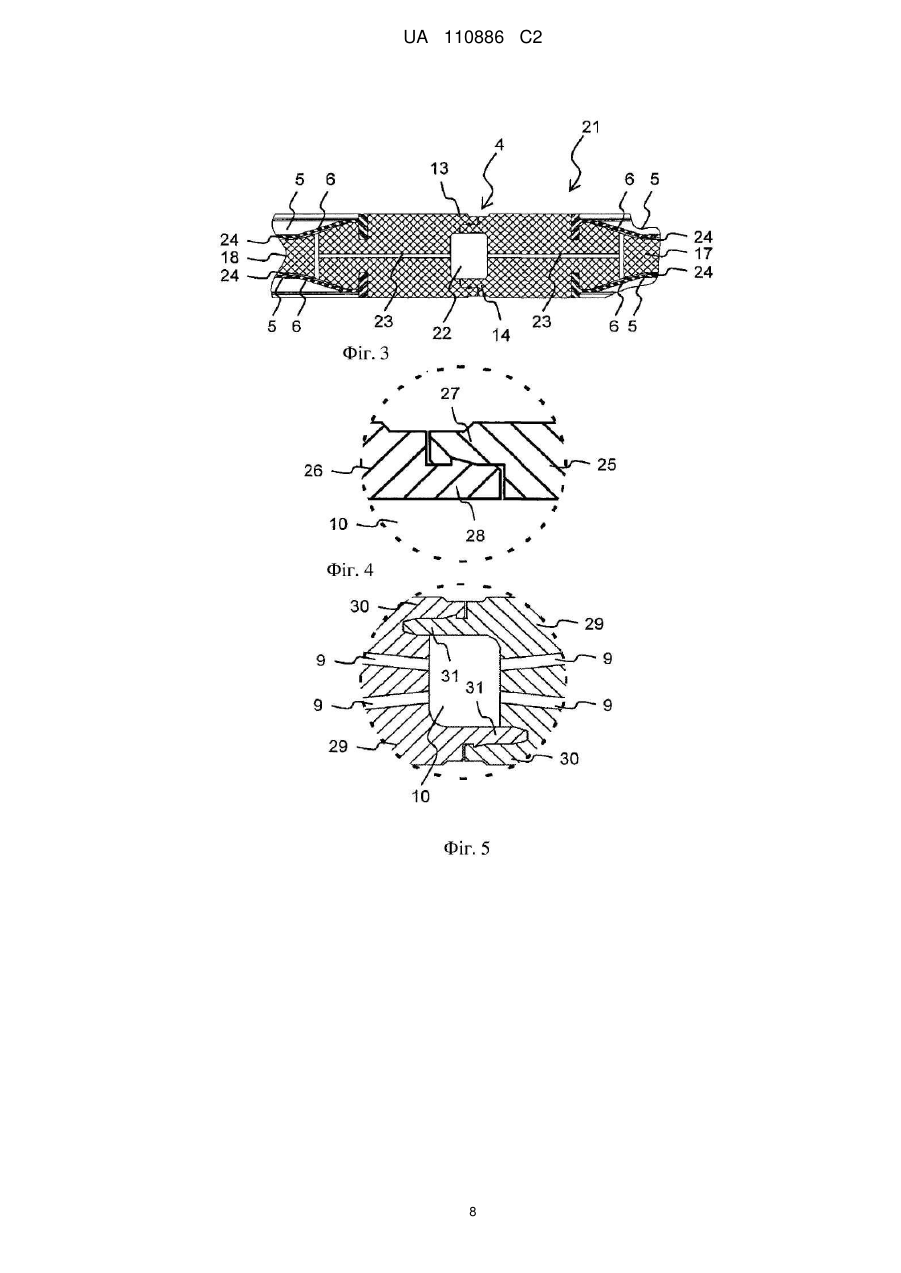

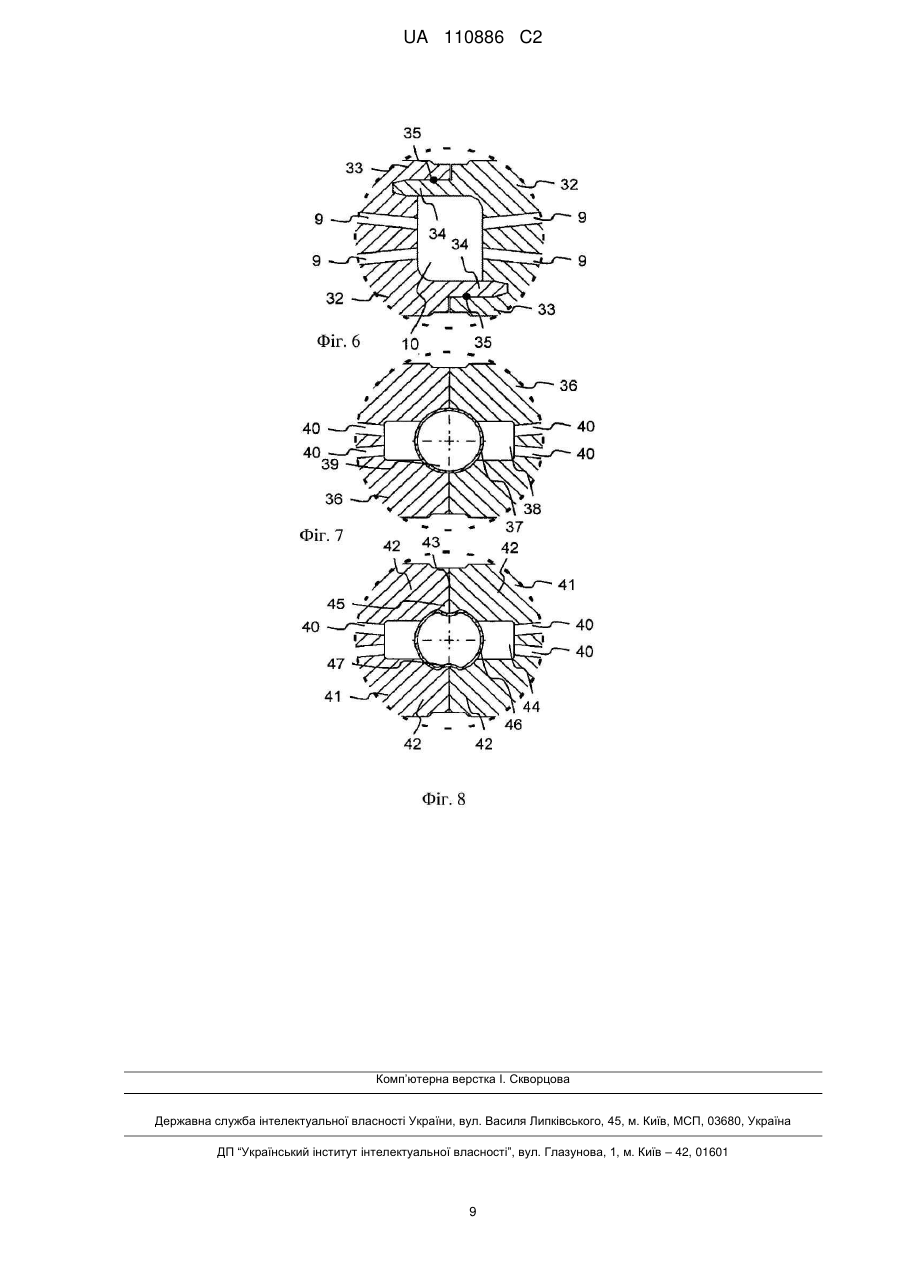

Реферат: Винахід стосується фільтраційного пристрою, який має стаціонарний головний елемент і рухомий кінцевий елемент, і пакет з численних зразків, що включає порожнинну плиту між головним елементом і кінцевим елементом, причому порожнинна плита має базовий корпус (2) і заглиблення (5) в базовому корпусі (2), яке формує фільтраційну камеру між суміжними зразками, причому фільтраційний пристрій має фільтруючу тканину між суміжними зразками для затримання твердого вмісту суспензії у вигляді фільтраційного осаду, і що дозволяє іншій рідинній фракції суспензії пройти у вигляді фільтрату, і причому порожнинна плита має флюїдний трубопровід (10) для виведення фільтрату з порожнинної плити, який прокладений вздовж вузького краю (4), флюїдний протік (9), який з'єднує флюїдний трубопровід (10) з фільтраційною камерою, і надставку (3), яка приєднана до вузького краю (4) базового корпусу (2). Для збільшення ефективної фільтруючої поверхні порожнинної плити, згідно з винаходом, пропонується, що флюїдний трубопровід (10) проходить між базовим корпусом (2) і надставкою (3). UA 110886 C2 (12) UA 110886 C2 UA 110886 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується фільтраційного пристрою, який має стаціонарний головний елемент і рухомий кінцевий елемент, і пакет з численних зразків, що включають порожнинну плиту між головним елементом і кінцевим елементом, причому порожнинна плита має базовий корпус, який утворює фільтраційну камеру між суміжними зразками, причому фільтраційний пристрій має фільтруючу тканину між суміжними зразками для затримання твердого вмісту суспензії у вигляді фільтраційного осаду, і що дозволяє іншій рідинній фракції суспензії пройти у вигляді фільтрату, і причому порожнинна плита має флюїдний трубопровід для виведення фільтрату з порожнинної плити, який проходить вздовж вузького краю, флюїдний протік, який з'єднує флюїдний трубопровід з фільтраційною камерою, і надставку, яка приєднана до вузького краю базового корпусу. Згадана вище порожнинна плита є загальновідомою, крім іншого, з патентного документа DE 103 04 004. Крім того, відомо, що фірма JVK Filtration Systems GmbH/Germany, постачальник порожнинних плит, об'єднувала два базові корпуси з розмірами 1200×1200 мм, і монтувала їх у великому фільтраційному пристрої. РІВЕНЬ ТЕХНІКИ Відомі порожнинні плити, зокрема, виготовлені з поліпропілену, дозволяють споруджувати фільтраційний пристрій, який перевершує технологічні габарити традиційного процесу інжекційного формування, і габарити загальновикористовуваних транспортних засобів. У відомих порожнинних плитах надставка, яка приєднана до базового корпусу, являє собою другий базовий корпус, причому обидва базові корпуси включають відповідні заглиблення і флюїдні протоки для перекачування суспензії у відповідні фільтраційні камери і виведення з них фільтрату. Для відомих порожнинних плит застосовують несучі рами для підтримання базових корпусів і утримання базових корпусів в належному положенні. Крім того, загальновідомі порожнинні плити включають флюїдні трубопроводи для декількох текучих середовищ, зокрема, для суспензії, для фільтрату, для промивної рідини, для сушильного газу, і для відтискного текучого середовища, причому флюїдні трубопроводи розподіляють відповідне текуче середовище вздовж вузького краю базового корпусу від декількох впускних каналів у відповідну фільтраційну камеру, або збирають його від декількох випускних каналів фільтраційної камери. У відомих порожнинних плитах ці флюїдні трубопроводи сформовані або всередині базового корпусу, або всередині надставки, або ж прифланцьовані до порожнинної плити ззовні. Там, де загальні розміри фільтраційного пристрою звичайно обмежені, як несучі рами, відповідний з'єднувальний пристрій між базовим корпусом і надставкою, так і флюїдні трубопроводи відомих порожнинних плит займають багато місця, тим самим скорочуючи іншу потенційно ефективну фільтруючу поверхню порожнинної плити. ВИРІШУВАНА ПРОБЛЕМА Мета винаходу полягає у збільшенні ефективної фільтруючої поверхні порожнинної плити. СУТЬ ВИНАХОДУ На основі відомого фільтраційного пристрою, згідно з винаходом пропонується, що флюїдний трубопровід прокладений між базовим корпусом і надставкою. Формування флюїдного трубопроводу між базовим корпусом і надставкою скорочує простір, необхідний всередині базового корпусу або всередині надставки, і тим самим збільшує можливу ефективну фільтруючу поверхню порожнинної плити. У фільтраційному пристрої згідно з винаходом надставка може являти собою другий базовий корпус, що має другий флюїдний протік, який з'єднує флюїдний трубопровід з другою фільтраційною камерою. Ефективна фільтруюча поверхня такої порожнинної плити є більшою, ніж відповідне значення для одного єдиного базового корпусу. Фільтраційний пристрій згідно з винаходом може додатково мати надставки на більш ніж одному вузькому краю базового корпусу, і більш ніж одна надставка може бути додатковим базовим корпусом. Зокрема, порожнинна плита фільтраційного пристрою згідно з винаходом може включати три базові корпуси в послідовному з'єднанні, або чотири базові корпуси, розміщені в мозаїчній структурі. У фільтраційному пристрої згідно з винаходом надставку переважно прикріплюють до базового корпусу. Тим самим приєднання надставки до базового корпусу не вимагає зовнішніх кріпильних пристроїв, або щонайменше скорочує потребу в прикладеному ззовні зусиллі для з'єднання. Скріплення може бути виконане шляхом формування затискних пристроїв безпосередньо на базовому корпусі і/або на надставці, або за допомогою окремих затискних пристроїв або всередині флюїдного протоку, або із захопленням по вузькому краю базового корпусу і/або надставки. Крім того, фільтраційний пристрій згідно з винаходом переважно має тримач, що проходить вздовж флюїдного трубопроводу, який підтримує порожнинну плиту. Жорсткість такої 1 UA 110886 C2 5 10 15 20 25 30 35 40 45 50 55 60 порожнинної плити збільшується без великих зусиль. Такий фільтраційний пристрій згідно з винаходом переважно має порожнину всередині тримача для перекачування текучого середовища. Тримач, будучи трубою, вставленою у флюїдний трубопровід, і такий, що перекачує текуче середовище, скорочує небезпеку витікання текучого середовища з флюїдного трубопроводу. Крім того, в такому фільтраційному пристрої згідно з винаходом тримач фіксується в базовому корпусі і/або в надставці. Фіксування тримача в базовому корпусі або в надставці спрощує збирання порожнинної плити. У пакеті фільтраційного пристрою порожнинні плити згідно з винаходом штабелюють вертикально одну зверху іншої, або підвішують їх бік об бік. Фільтраційний пристрій фіксують із використанням зусилля гідравлічного пристрою, вагою нашарованих порожнинних плит, і/або за допомогою механічного пристрою. Кожну фільтраційну камеру оснащують щонайменше однією фільтруючою тканиною, але вона може бути забезпечена двома фільтруючими тканинами, де в першому випадку суспензія закачується в заглиблення однієї порожнинної плити і просочується через фільтруючу тканину в іншу, і в останньому випадку заповнює проміжок між фільтруючими тканинами і просочується в обидві суміжні порожнинні плити. У такому фільтраційному пристрої заглиблення можуть мати рухомі мембрани, причому мембрани і відповідні заглиблення містять у собі відтискну камеру, в яку може нагнітатися відтискне текуче середовище для механічного спресовування фільтраційного осаду, що залишився. У такому фільтраційному пристрої порожнинні плити згідно з винаходом виготовлені з пластику, наприклад, поліпропілену (PP), або металу, наприклад, алюмінію або сталі. Крім того, в такому фільтраційному пристрої фільтраційна камера може бути сформована двома суміжними поглибленнями, або одним єдиним поглибленням, яке примикає до лицьової поверхні порожнинної плити згідно з винаходом, що не має заглиблення. Крім того, пакет може містити послідовність ідентичних порожнинних плит згідно з винаходом, в незмінній орієнтації, послідовність ідентичних порожнинних плит згідно з винаходом в змінній орієнтації, або послідовність порожнинних плит, що чергуються, згідно з винаходом. Відповідно до цього, порожнинні плити фільтраційного пристрою згідно з винаходом можуть мати два заглиблення, одне заглиблення, або навіть взагалі не мати заглиблень. НАЙКРАЩИЙ ВАРІАНТ ЗДІЙСНЕННЯ ВИНАХОДУ Далі спосіб згідно з винаходом і пов'язані з ним порожнинна плита і фільтраційний пристрій детальніше описані з посиланням на переважні варіанти виконання, ілюстровані в кресленнях на фігурах. Фіг. 1а показує вигляд спереду першої порожнинної плити, і Фіг. 1b показує фрагмент розрізу, проведеного через цю першу порожнинну плиту, Фіг. 2а показує вигляд спереду другої порожнинної плити, Фіг. 2b показує фрагмент розрізу, проведеного через цю другу порожнинну плиту, і Фіг. 2с показує фрагмент цього розрізу, Фіг. 3 показує фрагмент розрізу, проведеного через третю порожнинну плиту, Фіг. 4 показує фрагмент розрізу, проведеного через четверту порожнинну плиту, Фіг. 5 показує фрагмент розрізу, проведеного через п'яту порожнинну плиту, Фіг. 6 показує фрагмент розрізу, проведеного через шосту порожнинну плиту, Фіг. 7 показує фрагмент розрізу, проведеного через сьому порожнинну плиту, і Фіг. 8 показує фрагмент розрізу, проведеного через восьму порожнинну плиту. Перша порожнинна плита 1 фільтраційного пристрою згідно з винаходом, показана в фігурах 1а і 1b, має базовий корпус 2 і надставку 3, яка приєднана до вертикального вузького краю 4 базового корпусу 2. Перша порожнинна плита 1 являє собою частину першого фільтраційного пристрою, що має стаціонарний головний елемент і рухомий кінцевий елемент, і пакет з перших порожнинних плит 1 й інших порожнинних плит. У пакеті перші порожнинні плити 1 й інші порожнинні плити підвішені бік об бік в послідовності, що чергується. Фільтраційний пристрій зафіксований зусиллям гідравлічного пристрою. Кожна фільтраційна камера оснащена двома фільтруючими тканинами, де суспензія заповнює проміжок між фільтруючими тканинами і просочується в обидві суміжні порожнинні плити 1. Перші порожнинні плити 1 й інші порожнинні плити виготовлені з поліпропілену. Крім першої порожнинної плити 1, перший фільтраційний пристрій і його додаткові деталі не показані. Базовий корпус 2 першої порожнинної плити 1 має заглиблення 5 на передній лицьовій поверхні і на задній поверхні. І перша порожнинна плита 1 - так звана "мембранна плита" - має рухому мембрану 6, приєднану до кожного з заглиблень 5. Мембрани 6 і відповідні заглиблення 5 містять в собі дві відтискні камери 7, в які може нагнітатися відтискне текуче середовище для механічного спресовування фільтраційного осаду, що залишився. Інша порожнинна плита (не 2 UA 110886 C2 5 10 15 20 25 30 35 40 45 50 55 60 показана) - так звана "камерна плита" - першого фільтраційного пристрою в принципі подібна до першої порожнинної плити 1, але немає мембран, приєднаних до заглиблень 5. Будучи приєднаною до базового корпусу 2, перша порожнинна плита 1 має дві фільтратні колодки для виведення фільтрату з фільтраційної камери у флюїдний протік 9, який відкривається у флюїдний трубопровід 10, що проходить вздовж вузького краю 4 між базовим корпусом 2 і надставкою 3. Флюїдний трубопровід 10 приєднаний до дренажного каналу 11 для фільтрату в надставці 3, який проходить через пакет назад до головного елемента. Як базовий корпус 2, так і надставка 3 мають заглиблення вздовж вузького краю 4, які утворюють флюїдний трубопровід 10. Базовий корпус 2 має зовнішні напрямні 13, які виступають з вузького краю 4. Надставка 3 має відповідні внутрішні профілі 14, які виступають у бік базового корпусу 2, і які вставляються між напрямними 13 базового корпусу 2. Два ущільнювальні елементи 15 затиснуті між напрямними 13 і відповідними профілями 14, герметизуючи флюїдний трубопровід 10 від середовища в першій порожнинній плиті 1. Базовий корпус 2 і надставка 3 першої порожнинної плити 1 зчеплені одне з одним за допомогою ущільнювальних елементів 15 і з'єднані зовнішньою рамою (не показана). Друга порожнинна плита 16 фільтраційного пристрою згідно з винаходом, показана в фігурах 2а, 2b і 2с, має перший базовий корпус 17 і (як надставку) другий базовий корпус 18. Крім різних геометричних форм, друга порожнинна плита 16 являє собою частину другого фільтраційного пристрою, який схожий на вищезазначений перший фільтраційний пристрій, і базові корпуси 17, 18 другої порожнинної плити 16 схожі на базовий корпус 2 першої порожнинної плити 1. Крім другої порожнинної плити 16, другий фільтраційний пристрій і його додаткові деталі не показані. Принципово ідентичні деталі другої порожнинної плити 16 і її базових корпусів 17, 18 позначені згідно з першою порожнинної плитою 1. Кожний з базових корпусів другої порожнинної плити 16 має два флюїдні протоки 19 для виведення фільтрату з відповідних заглиблень в загальний флюїдний трубопровід 20 між базовими корпусами. З флюїдного трубопроводу 20 фільтрат виводиться в довкілля, і в збірний бункер (не показаний) під другою порожнинною плитою 16. Третя порожнинна плита 21 фільтраційного пристрою згідно з винаходом, показана в фігурі 3, являє собою частину другого фільтраційного пристрою, в принципі схожу на другу порожнинну плиту 16, і формує пакет в послідовності, що чергується, з другою порожнинною плитою. У той час як друга порожнинна плита 16 являє собою так звану "камерну плиту", що не має мембран, третя порожнинна плита 21 являє собою так звану "мембранну плиту". Флюїдний трубопровід 22 третьої порожнинної плити 21 приєднаний до флюїдних протоків 23 для розподілу відтиснутого текучого середовища у відповідні відтискні камери 24. Фігура 4 показує фрагмент альтернативної геометричної форми для з'єднання базового корпусу 25 і надставки 26 четвертої порожнинної плити, яка в принципі подібна до першої порожнинної плити 1, але додатково не показана. Як напрямні 27 базового корпусу 25, так і профілі 28 надставки 26 виконані зазубленими і зчіплюються при збиранні четвертої порожнинної плити. Фігура 5 показує фрагмент додаткової альтернативної геометричної форми для з'єднання двох ідентичних базових корпусів 29 п'ятої порожнинної плити, які в принципі подібні до базового корпусу 25 четвертої порожнинної плити, але додатково не показані. Кожний базовий корпус 29 має зазублену напрямну 30, відповідну зазубленому профілю 31 відповідного іншого базового корпусу 29. Фігура 6 показує фрагмент додаткової альтернативної геометричної форми для з'єднання двох ідентичних базових корпусів 32 шостої порожнинної плити, яка в принципі подібна до п'ятої порожнинної плити, але додатково не показана. Напрямні 33 і профілі 34 шостої порожнинної плити не зазублені. Шоста порожнинна плита має два ущільнювальні елементи 35 між відповідними напрямними і профілями. Базові корпуси шостої порожнинної плити зчеплені один з одним за допомогою ущільнювальних елементів 15 і з'єднані зовнішньою рамою (не показана). Фігура 7 показує фрагмент додаткової альтернативної геометричної форми для з'єднання двох ідентичних базових корпусів 36 сьомої порожнинної плити, яка схожа на другу порожнинну плиту 16, але додатково не показана. Сьома порожнинна плита має тримач 37, який проходить вздовж флюїдного трубопроводу 38. Тримач 37 являє собою трубу і має порожнину 39 для прокачування текучого середовища всередину або збирання текучого середовища з флюїдних протоків 40. Базові корпуси сьомої порожнинної плити з'єднані зовнішньою рамою (не показана). Фігура 8 показує фрагмент додаткової альтернативної геометричної форми для з'єднання двох ідентичних базових корпусів 41 восьмої порожнинної плити, яка схожа на сьому порожнинну плиту, але додатково не показана. Базові корпуси мають профілі 42, які проходять вздовж вузького краю 43 і містять в собі флюїдний трубопровід 44, і кромки 45, які виступають з 3 UA 110886 C2 5 10 15 20 25 30 35 40 45 50 профілів 42 у бік тримача 46. Тримач 46 має два заглиблення 47, які затискаються між кромками 45, тим самим скріпляючи базові корпуси 41 один з одним. На кресленнях 1 порожнинна плита 2 базовий корпус 3 надставка 4 край 5 заглиблення 6 мембрана 7 відтискна камера 8 фільтратна колодка 9 флюїдний протік 10 флюїдний трубопровід 11 дренажний канал для фільтрату 12 заглиблення 13 напрямна 14 профіль 15 ущільнювальний елемент 16 порожнинна плита 17 базовий корпус 18 базовий корпус 19 флюїдний протік 20 флюїдний трубопровід 21 порожнинна плита 22 флюїдний трубопровід 23 флюїдний протік 24 відтискна камера 25 базовий корпус 26 надставка 27 напрямна 28 профіль 29 базовий корпус 30 напрямна 31 профіль 32 базовий корпус 33 напрямна 34 профіль 35 ущільнювальний елемент 36 базовий корпус 37 тримач 38 флюїдний трубопровід 39 порожнина 40 флюїдний протік 41 базовий корпус 42 профіль 43 край 44 флюїдний трубопровід 45 край 46 тримач 47 заглиблення ФОРМУЛА ВИНАХОДУ 55 1. Фільтраційний пристрій, який має стаціонарний головний елемент і рухомий кінцевий елемент, і пакет з численних зразків, що включає порожнинну плиту (1, 16, 21) між головним елементом і кінцевим елементом, причому порожнинна плита (1, 16, 21) має базовий корпус (2, 17, 25, 29, 32, 41) і заглиблення (5) в базовому корпусі (2, 17, 25, 29, 32, 41), яке утворює фільтраційну камеру між суміжними зразками, причому фільтраційний пристрій має фільтруючу тканину між суміжними зразками для затримання твердого вмісту суспензії у вигляді 4 UA 110886 C2 5 10 15 20 фільтраційного осаду, і що дозволяє іншій рідинній фракції суспензії проходити у вигляді фільтрату, і причому порожнинна плита (1, 16, 21) має: a) флюїдний трубопровід (10, 20, 22, 38, 44) для виведення фільтрату з порожнинної плити (1, 16, 21), який проходить вздовж вузького краю (4, 43), b) флюїдний протік (9, 19, 23, 40), який з'єднує флюїдний трубопровід (10, 20, 22, 38, 44) з фільтраційною камерою, і с) надставку (3, 26), яка приєднана до вузького краю (4) базового корпусу (2, 17, 25, 29, 32, 41), який відрізняється тим, що флюїдний трубопровід (10, 20, 22, 38, 44) проходить між базовим корпусом (2, 17, 25, 29, 32, 41) і надставкою (3, 26). 2. Фільтраційний пристрій за попереднім пунктом, який відрізняється тим, що надставка являє собою другий базовий корпус (18, 29, 32, 41), який має другий флюїдний протік (9, 19, 23, 40), який з'єднує флюїдний трубопровід (10, 20, 22, 38, 44) з другою фільтраційною камерою. 3. Фільтраційний пристрій за одним з попередніх пунктів, який відрізняється тим, що надставка (26) скріплена з базовим корпусом (25, 29). 4. Фільтраційний пристрій за одним з попередніх пунктів, який відрізняється тим, що містить тримач (37, 46), що проходить вздовж флюїдного трубопроводу (10, 38, 44), який підтримує порожнинну плиту. 5. Фільтраційний пристрій за попереднім пунктом, який відрізняється тим, що містить порожнину (39) всередині тримача (37, 46) для прокачування текучого середовища. 6. Фільтраційний пристрій за п. 5, який відрізняється тим, що тримач (46) скріплений з базовим корпусом (41) і/або з надставкою. 5 UA 110886 C2 6 UA 110886 C2 7 UA 110886 C2 8 UA 110886 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
