Коксувальна установка з утилізацією тепла, оснащена нерозтяжним стаціонарним пристроєм керування дверцятами її печі, та спосіб керування дверцятами печі такої коксувальної установки нерозтяжним стаціонарим прис

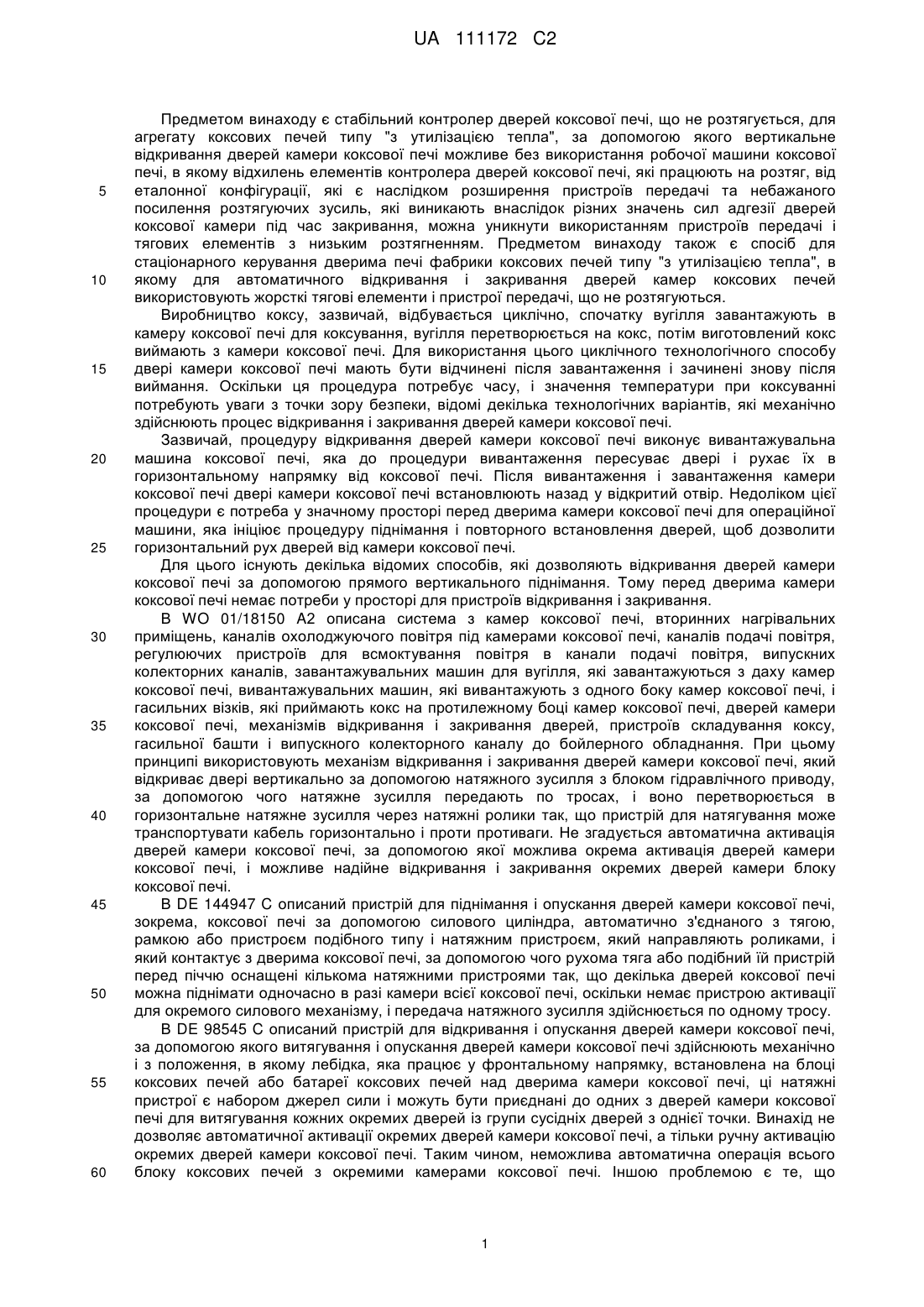

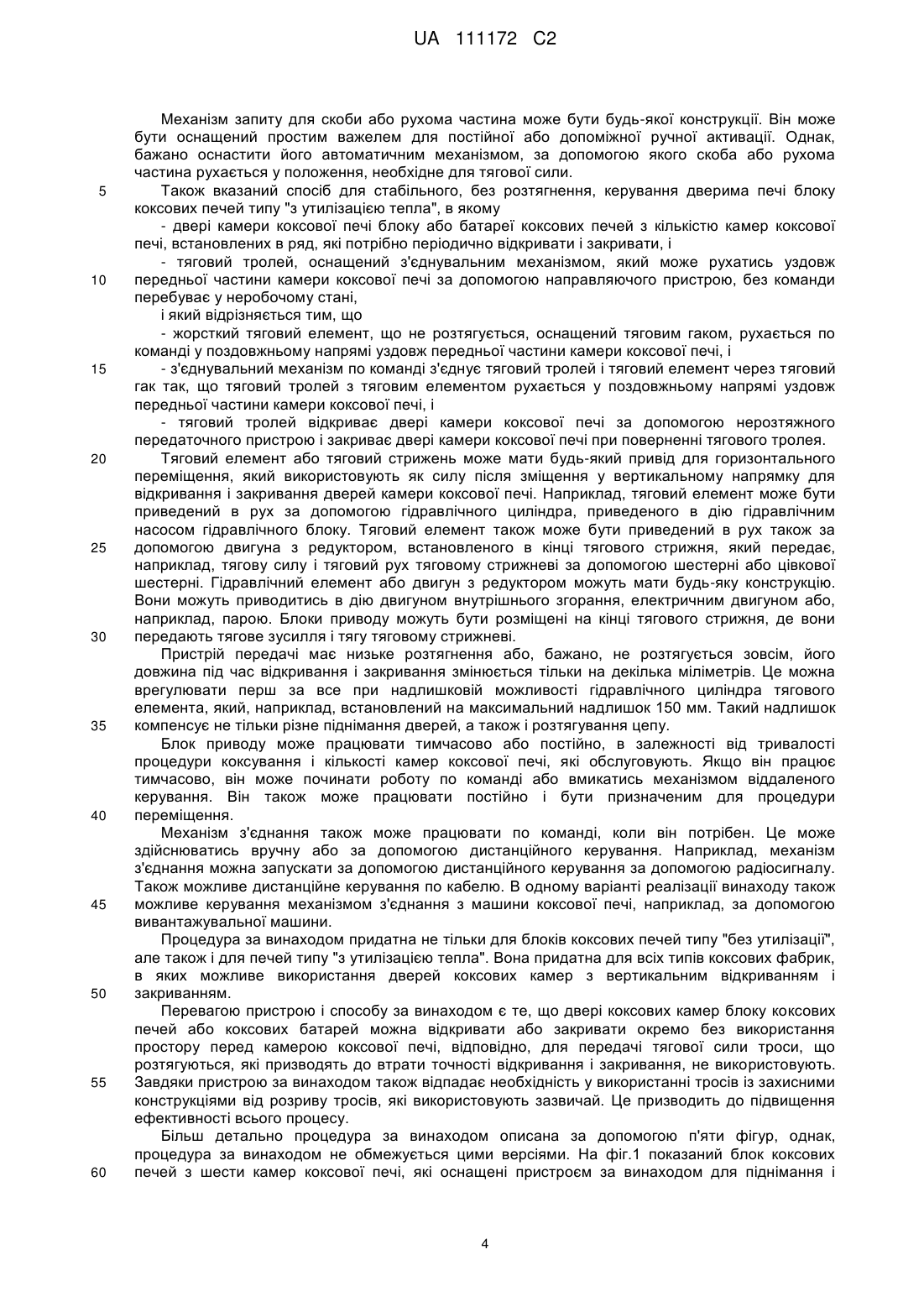

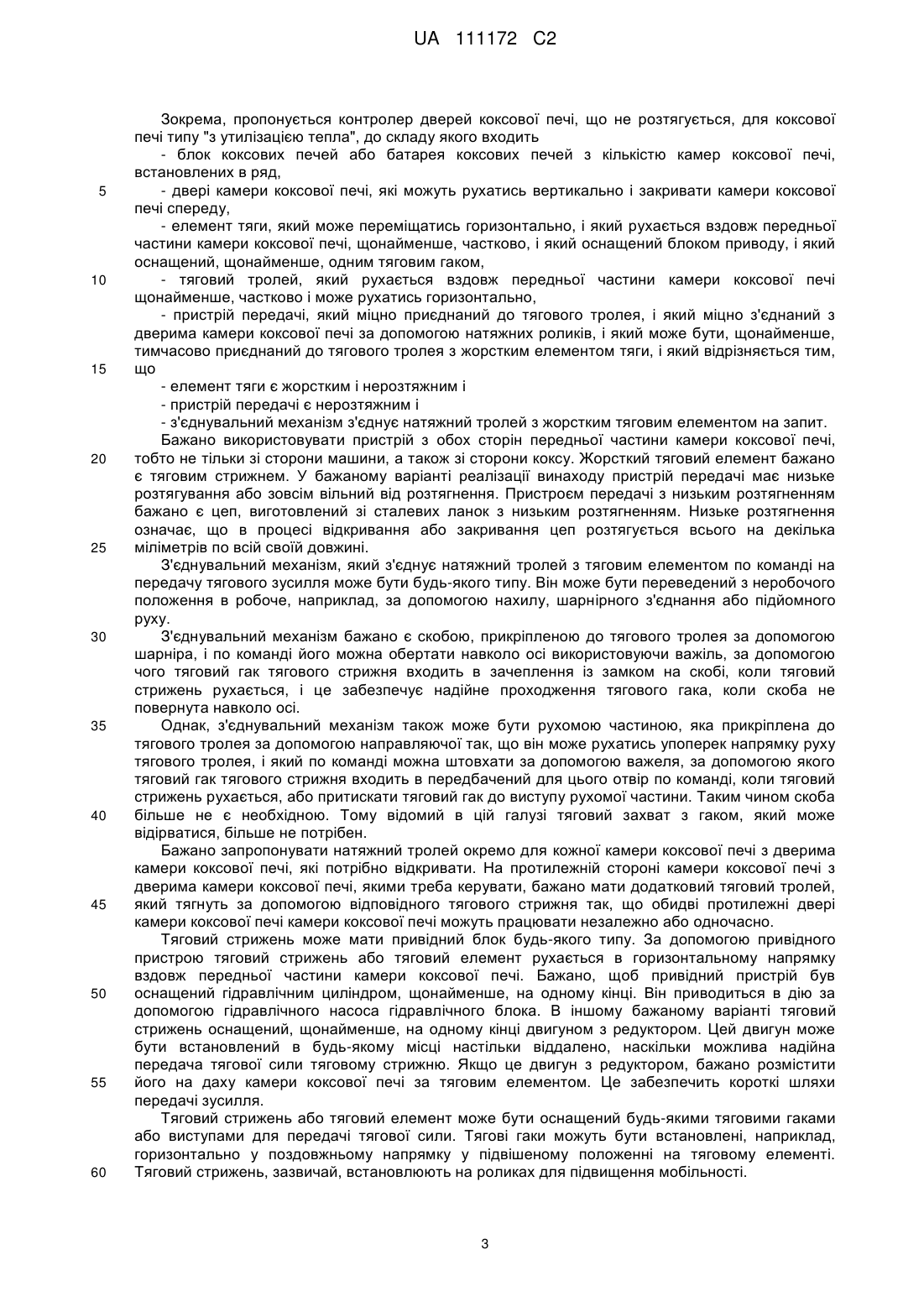

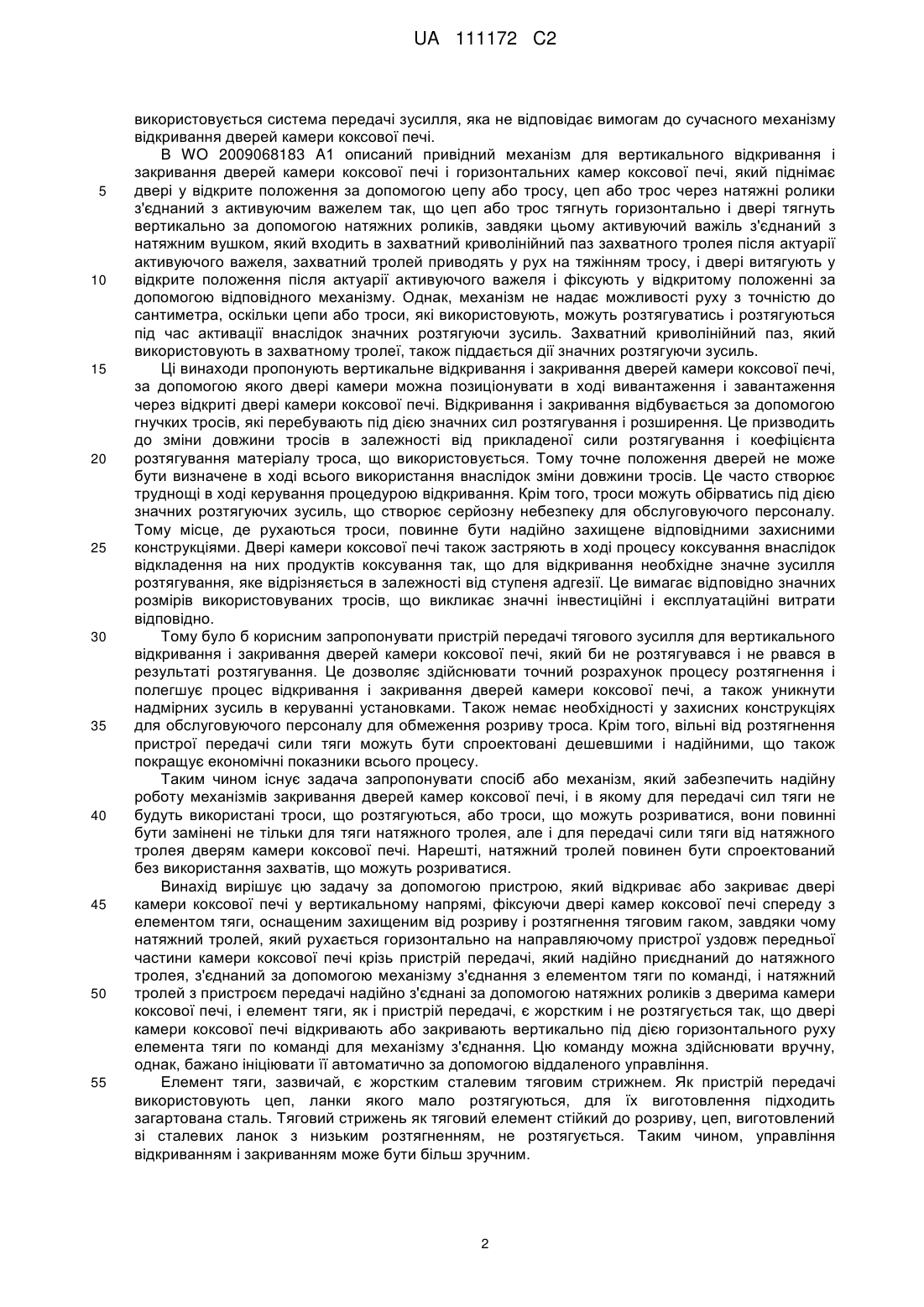

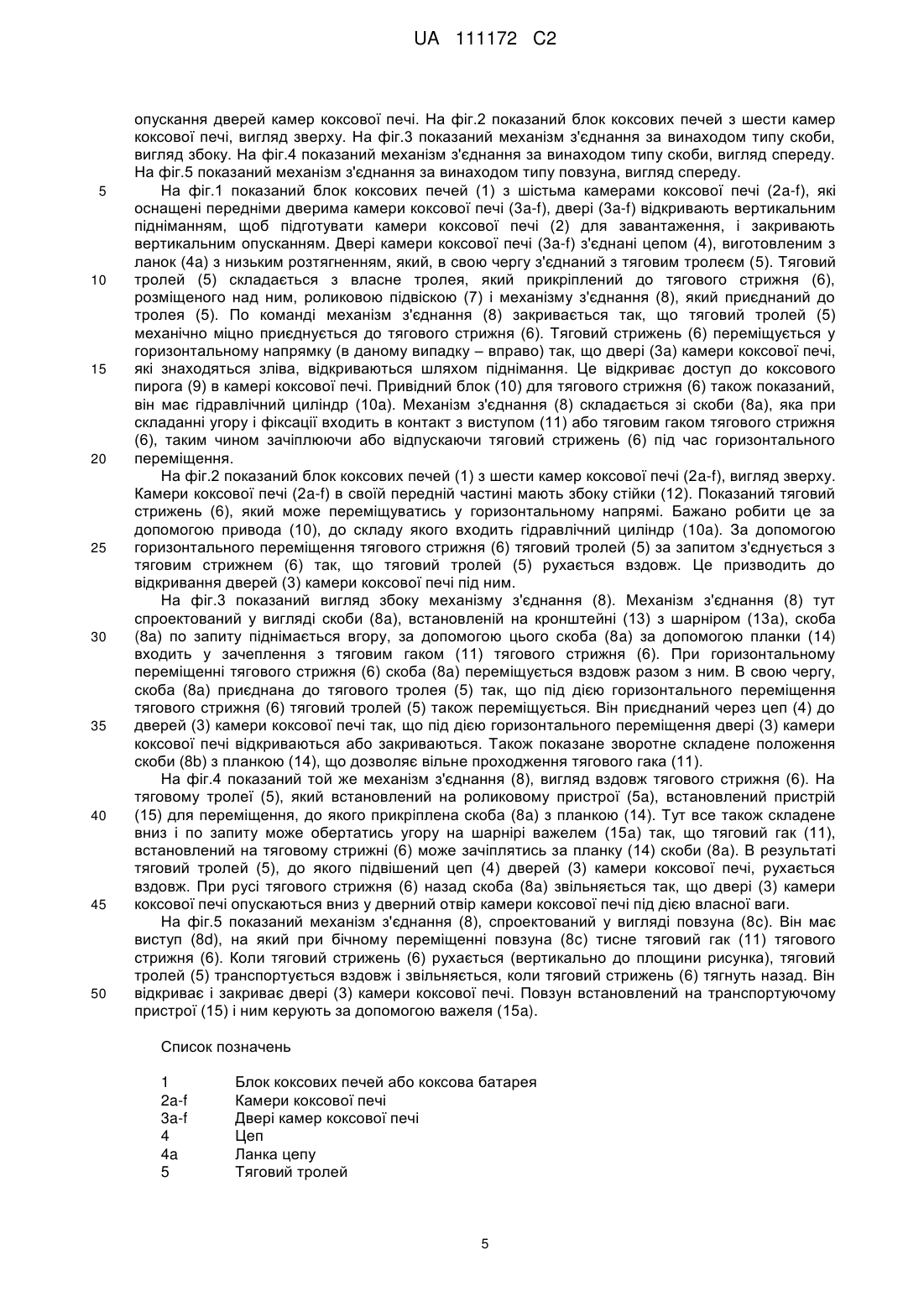

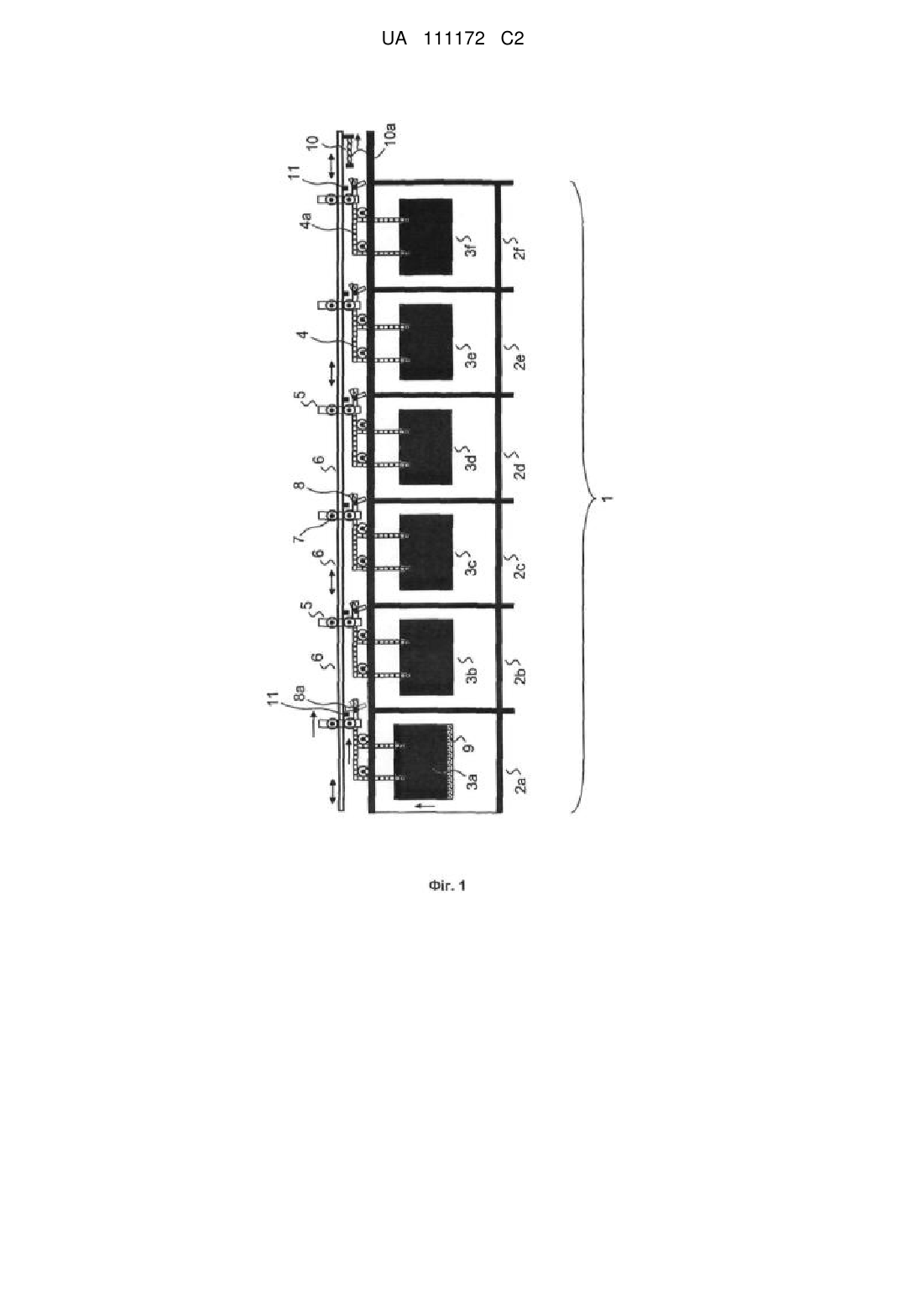

Реферат: Предметом винаходу є стабільний контролер дверей коксової печі, що не розтягується, для фабрики коксових печей "без утилізації тепла" або "з утилізацією тепла", за допомогою якого можливе вертикальне відкривання дверей камери коксової печі без використання операційної машини коксової печі, відповідно до якого відхилення тягових елементів контролера дверей печі від заданої конфігурації внаслідок розтягнення пристроїв передачі зусилля і небажаного збільшення тягової сили, яке виникає внаслідок різниць значень сил адгезії дверей камер коксової печі під час закривання, можна уникнути за допомогою використання пристроїв передачі і тягових елементів з малим розтягненням. Предметом винаходу також є спосіб для стабільного контролера дверей коксової печі, що не розтягується, для фабрики коксових печей "з утилізацією тепла" з використанням для автоматичного відкривання і закривання дверей камер коксових печей жорстких тягових елементів і пристроїв передачі з низьким розтягненням. UA 111172 C2 (12) UA 111172 C2 UA 111172 C2 5 10 15 20 25 30 35 40 45 50 55 60 Предметом винаходу є стабільний контролер дверей коксової печі, що не розтягується, для агрегату коксових печей типу "з утилізацією тепла", за допомогою якого вертикальне відкривання дверей камери коксової печі можливе без використання робочої машини коксової печі, в якому відхилень елементів контролера дверей коксової печі, які працюють на розтяг, від еталонної конфігурації, які є наслідком розширення пристроїв передачі та небажаного посилення розтягуючих зусиль, які виникають внаслідок різних значень сил адгезії дверей коксової камери під час закривання, можна уникнути використанням пристроїв передачі і тягових елементів з низьким розтягненням. Предметом винаходу також є спосіб для стаціонарного керування дверима печі фабрики коксових печей типу "з утилізацією тепла", в якому для автоматичного відкривання і закривання дверей камер коксових печей використовують жорсткі тягові елементи і пристрої передачі, що не розтягуються. Виробництво коксу, зазвичай, відбувається циклічно, спочатку вугілля завантажують в камеру коксової печі для коксування, вугілля перетворюється на кокс, потім виготовлений кокс виймають з камери коксової печі. Для використання цього циклічного технологічного способу двері камери коксової печі мають бути відчинені після завантаження і зачинені знову після виймання. Оскільки ця процедура потребує часу, і значення температури при коксуванні потребують уваги з точки зору безпеки, відомі декілька технологічних варіантів, які механічно здійснюють процес відкривання і закривання дверей камери коксової печі. Зазвичай, процедуру відкривання дверей камери коксової печі виконує вивантажувальна машина коксової печі, яка до процедури вивантаження пересуває двері і рухає їх в горизонтальному напрямку від коксової печі. Після вивантаження і завантаження камери коксової печі двері камери коксової печі встановлюють назад у відкритий отвір. Недоліком цієї процедури є потреба у значному просторі перед дверима камери коксової печі для операційної машини, яка ініціює процедуру піднімання і повторного встановлення дверей, щоб дозволити горизонтальний рух дверей від камери коксової печі. Для цього існують декілька відомих способів, які дозволяють відкривання дверей камери коксової печі за допомогою прямого вертикального піднімання. Тому перед дверима камери коксової печі немає потреби у просторі для пристроїв відкривання і закривання. В WO 01/18150 A2 описана система з камер коксової печі, вторинних нагрівальних приміщень, каналів охолоджуючого повітря під камерами коксової печі, каналів подачі повітря, регулюючих пристроїв для всмоктування повітря в канали подачі повітря, випускних колекторних каналів, завантажувальних машин для вугілля, які завантажуються з даху камер коксової печі, вивантажувальних машин, які вивантажують з одного боку камер коксової печі, і гасильних візків, які приймають кокс на протилежному боці камер коксової печі, дверей камери коксової печі, механізмів відкривання і закривання дверей, пристроїв складування коксу, гасильної башти і випускного колекторного каналу до бойлерного обладнання. При цьому принципі використовують механізм відкривання і закривання дверей камери коксової печі, який відкриває двері вертикально за допомогою натяжного зусилля з блоком гідравлічного приводу, за допомогою чого натяжне зусилля передають по тросах, і воно перетворюється в горизонтальне натяжне зусилля через натяжні ролики так, що пристрій для натягування може транспортувати кабель горизонтально і проти противаги. Не згадується автоматична активація дверей камери коксової печі, за допомогою якої можлива окрема активація дверей камери коксової печі, і можливе надійне відкривання і закривання окремих дверей камери блоку коксової печі. В DE 144947 C описаний пристрій для піднімання і опускання дверей камери коксової печі, зокрема, коксової печі за допомогою силового циліндра, автоматично з'єднаного з тягою, рамкою або пристроєм подібного типу і натяжним пристроєм, який направляють роликами, і який контактує з дверима коксової печі, за допомогою чого рухома тяга або подібний їй пристрій перед піччю оснащені кількома натяжними пристроями так, що декілька дверей коксової печі можна піднімати одночасно в разі камери всієї коксової печі, оскільки немає пристрою активації для окремого силового механізму, і передача натяжного зусилля здійснюється по одному тросу. В DE 98545 C описаний пристрій для відкривання і опускання дверей камери коксової печі, за допомогою якого витягування і опускання дверей камери коксової печі здійснюють механічно і з положення, в якому лебідка, яка працює у фронтальному напрямку, встановлена на блоці коксових печей або батареї коксових печей над дверима камери коксової печі, ці натяжні пристрої є набором джерел сили і можуть бути приєднані до одних з дверей камери коксової печі для витягування кожних окремих дверей із групи сусідніх дверей з однієї точки. Винахід не дозволяє автоматичної активації окремих дверей камери коксової печі, а тільки ручну активацію окремих дверей камери коксової печі. Таким чином, неможлива автоматична операція всього блоку коксових печей з окремими камерами коксової печі. Іншою проблемою є те, що 1 UA 111172 C2 5 10 15 20 25 30 35 40 45 50 55 використовується система передачі зусилля, яка не відповідає вимогам до сучасного механізму відкривання дверей камери коксової печі. В WO 2009068183 A1 описаний привідний механізм для вертикального відкривання і закривання дверей камери коксової печі і горизонтальних камер коксової печі, який піднімає двері у відкрите положення за допомогою цепу або тросу, цеп або трос через натяжні ролики з'єднаний з активуючим важелем так, що цеп або трос тягнуть горизонтально і двері тягнуть вертикально за допомогою натяжних роликів, завдяки цьому активуючий важіль з'єднаний з натяжним вушком, який входить в захватний криволінійний паз захватного тролея після актуарії активуючого важеля, захватний тролей приводять у рух на тяжінням тросу, і двері витягують у відкрите положення після актуарії активуючого важеля і фіксують у відкритому положенні за допомогою відповідного механізму. Однак, механізм не надає можливості руху з точністю до сантиметра, оскільки цепи або троси, які використовують, можуть розтягуватись і розтягуються під час активації внаслідок значних розтягуючи зусиль. Захватний криволінійний паз, який використовують в захватному тролеї, також піддається дії значних розтягуючи зусиль. Ці винаходи пропонують вертикальне відкривання і закривання дверей камери коксової печі, за допомогою якого двері камери можна позиціонувати в ході вивантаження і завантаження через відкриті двері камери коксової печі. Відкривання і закривання відбувається за допомогою гнучких тросів, які перебувають під дією значних сил розтягування і розширення. Це призводить до зміни довжини тросів в залежності від прикладеної сили розтягування і коефіцієнта розтягування матеріалу троса, що використовується. Тому точне положення дверей не може бути визначене в ході всього використання внаслідок зміни довжини тросів. Це часто створює труднощі в ході керування процедурою відкривання. Крім того, троси можуть обірватись під дією значних розтягуючих зусиль, що створює серйозну небезпеку для обслуговуючого персоналу. Тому місце, де рухаються троси, повинне бути надійно захищене відповідними захисними конструкціями. Двері камери коксової печі також застряють в ході процесу коксування внаслідок відкладення на них продуктів коксування так, що для відкривання необхідне значне зусилля розтягування, яке відрізняється в залежності від ступеня адгезії. Це вимагає відповідно значних розмірів використовуваних тросів, що викликає значні інвестиційні і експлуатаційні витрати відповідно. Тому було б корисним запропонувати пристрій передачі тягового зусилля для вертикального відкривання і закривання дверей камери коксової печі, який би не розтягувався і не рвався в результаті розтягування. Це дозволяє здійснювати точний розрахунок процесу розтягнення і полегшує процес відкривання і закривання дверей камери коксової печі, а також уникнути надмірних зусиль в керуванні установками. Також немає необхідності у захисних конструкціях для обслуговуючого персоналу для обмеження розриву троса. Крім того, вільні від розтягнення пристрої передачі сили тяги можуть бути спроектовані дешевшими і надійними, що також покращує економічні показники всього процесу. Таким чином існує задача запропонувати спосіб або механізм, який забезпечить надійну роботу механізмів закривання дверей камер коксової печі, і в якому для передачі сил тяги не будуть використані троси, що розтягуються, або троси, що можуть розриватися, вони повинні бути замінені не тільки для тяги натяжного тролея, але і для передачі сили тяги від натяжного тролея дверям камери коксової печі. Нарешті, натяжний тролей повинен бути спроектований без використання захватів, що можуть розриватися. Винахід вирішує цю задачу за допомогою пристрою, який відкриває або закриває двері камери коксової печі у вертикальному напрямі, фіксуючи двері камер коксової печі спереду з елементом тяги, оснащеним захищеним від розриву і розтягнення тяговим гаком, завдяки чому натяжний тролей, який рухається горизонтально на направляючому пристрої уздовж передньої частини камери коксової печі крізь пристрій передачі, який надійно приєднаний до натяжного тролея, з'єднаний за допомогою механізму з'єднання з елементом тяги по команді, і натяжний тролей з пристроєм передачі надійно з'єднані за допомогою натяжних роликів з дверима камери коксової печі, і елемент тяги, як і пристрій передачі, є жорстким і не розтягується так, що двері камери коксової печі відкривають або закривають вертикально під дією горизонтального руху елемента тяги по команді для механізму з'єднання. Цю команду можна здійснювати вручну, однак, бажано ініціювати її автоматично за допомогою віддаленого управління. Елемент тяги, зазвичай, є жорстким сталевим тяговим стрижнем. Як пристрій передачі використовують цеп, ланки якого мало розтягуються, для їх виготовлення підходить загартована сталь. Тяговий стрижень як тяговий елемент стійкий до розриву, цеп, виготовлений зі сталевих ланок з низьким розтягненням, не розтягується. Таким чином, управління відкриванням і закриванням може бути більш зручним. 2 UA 111172 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зокрема, пропонується контролер дверей коксової печі, що не розтягується, для коксової печі типу "з утилізацією тепла", до складу якого входить - блок коксових печей або батарея коксових печей з кількістю камер коксової печі, встановлених в ряд, - двері камери коксової печі, які можуть рухатись вертикально і закривати камери коксової печі спереду, - елемент тяги, який може переміщатись горизонтально, і який рухається вздовж передньої частини камери коксової печі, щонайменше, частково, і який оснащений блоком приводу, і який оснащений, щонайменше, одним тяговим гаком, - тяговий тролей, який рухається вздовж передньої частини камери коксової печі щонайменше, частково і може рухатись горизонтально, - пристрій передачі, який міцно приєднаний до тягового тролея, і який міцно з'єднаний з дверима камери коксової печі за допомогою натяжних роликів, і який може бути, щонайменше, тимчасово приєднаний до тягового тролея з жорстким елементом тяги, і який відрізняється тим, що - елемент тяги є жорстким і нерозтяжним і - пристрій передачі є нерозтяжним і - з'єднувальний механізм з'єднує натяжний тролей з жорстким тяговим елементом на запит. Бажано використовувати пристрій з обох сторін передньої частини камери коксової печі, тобто не тільки зі сторони машини, а також зі сторони коксу. Жорсткий тяговий елемент бажано є тяговим стрижнем. У бажаному варіанті реалізації винаходу пристрій передачі має низьке розтягування або зовсім вільний від розтягнення. Пристроєм передачі з низьким розтягненням бажано є цеп, виготовлений зі сталевих ланок з низьким розтягненням. Низьке розтягнення означає, що в процесі відкривання або закривання цеп розтягується всього на декілька міліметрів по всій своїй довжині. З'єднувальний механізм, який з'єднує натяжний тролей з тяговим елементом по команді на передачу тягового зусилля може бути будь-якого типу. Він може бути переведений з неробочого положення в робоче, наприклад, за допомогою нахилу, шарнірного з'єднання або підйомного руху. З'єднувальний механізм бажано є скобою, прикріпленою до тягового тролея за допомогою шарніра, і по команді його можна обертати навколо осі використовуючи важіль, за допомогою чого тяговий гак тягового стрижня входить в зачеплення із замком на скобі, коли тяговий стрижень рухається, і це забезпечує надійне проходження тягового гака, коли скоба не повернута навколо осі. Однак, з'єднувальний механізм також може бути рухомою частиною, яка прикріплена до тягового тролея за допомогою направляючої так, що він може рухатись упоперек напрямку руху тягового тролея, і який по команді можна штовхати за допомогою важеля, за допомогою якого тяговий гак тягового стрижня входить в передбачений для цього отвір по команді, коли тяговий стрижень рухається, або притискати тяговий гак до виступу рухомої частини. Таким чином скоба більше не є необхідною. Тому відомий в цій галузі тяговий захват з гаком, який може відірватися, більше не потрібен. Бажано запропонувати натяжний тролей окремо для кожної камери коксової печі з дверима камери коксової печі, які потрібно відкривати. На протилежній стороні камери коксової печі з дверима камери коксової печі, якими треба керувати, бажано мати додатковий тяговий тролей, який тягнуть за допомогою відповідного тягового стрижня так, що обидві протилежні двері камери коксової печі камери коксової печі можуть працювати незалежно або одночасно. Тяговий стрижень може мати привідний блок будь-якого типу. За допомогою привідного пристрою тяговий стрижень або тяговий елемент рухається в горизонтальному напрямку вздовж передньої частини камери коксової печі. Бажано, щоб привідний пристрій був оснащений гідравлічним циліндром, щонайменше, на одному кінці. Він приводиться в дію за допомогою гідравлічного насоса гідравлічного блока. В іншому бажаному варіанті тяговий стрижень оснащений, щонайменше, на одному кінці двигуном з редуктором. Цей двигун може бути встановлений в будь-якому місці настільки віддалено, наскільки можлива надійна передача тягової сили тяговому стрижню. Якщо це двигун з редуктором, бажано розмістити його на даху камери коксової печі за тяговим елементом. Це забезпечить короткі шляхи передачі зусилля. Тяговий стрижень або тяговий елемент може бути оснащений будь-якими тяговими гаками або виступами для передачі тягової сили. Тягові гаки можуть бути встановлені, наприклад, горизонтально у поздовжньому напрямку у підвішеному положенні на тяговому елементі. Тяговий стрижень, зазвичай, встановлюють на роликах для підвищення мобільності. 3 UA 111172 C2 5 10 15 20 25 30 35 40 45 50 55 60 Механізм запиту для скоби або рухома частина може бути будь-якої конструкції. Він може бути оснащений простим важелем для постійної або допоміжної ручної активації. Однак, бажано оснастити його автоматичним механізмом, за допомогою якого скоба або рухома частина рухається у положення, необхідне для тягової сили. Також вказаний спосіб для стабільного, без розтягнення, керування дверима печі блоку коксових печей типу "з утилізацією тепла", в якому - двері камери коксової печі блоку або батареї коксових печей з кількістю камер коксової печі, встановлених в ряд, які потрібно періодично відкривати і закривати, і - тяговий тролей, оснащений з'єднувальним механізмом, який може рухатись уздовж передньої частини камери коксової печі за допомогою направляючого пристрою, без команди перебуває у неробочому стані, і який відрізняється тим, що - жорсткий тяговий елемент, що не розтягується, оснащений тяговим гаком, рухається по команді у поздовжньому напрямі уздовж передньої частини камери коксової печі, і - з'єднувальний механізм по команді з'єднує тяговий тролей і тяговий елемент через тяговий гак так, що тяговий тролей з тяговим елементом рухається у поздовжньому напрямі уздовж передньої частини камери коксової печі, і - тяговий тролей відкриває двері камери коксової печі за допомогою нерозтяжного передаточного пристрою і закриває двері камери коксової печі при поверненні тягового тролея. Тяговий елемент або тяговий стрижень може мати будь-який привід для горизонтального переміщення, який використовують як силу після зміщення у вертикальному напрямку для відкривання і закривання дверей камери коксової печі. Наприклад, тяговий елемент може бути приведений в рух за допомогою гідравлічного циліндра, приведеного в дію гідравлічним насосом гідравлічного блоку. Тяговий елемент також може бути приведений в рух також за допомогою двигуна з редуктором, встановленого в кінці тягового стрижня, який передає, наприклад, тягову силу і тяговий рух тяговому стрижневі за допомогою шестерні або цівкової шестерні. Гідравлічний елемент або двигун з редуктором можуть мати будь-яку конструкцію. Вони можуть приводитись в дію двигуном внутрішнього згорання, електричним двигуном або, наприклад, парою. Блоки приводу можуть бути розміщені на кінці тягового стрижня, де вони передають тягове зусилля і тягу тяговому стрижневі. Пристрій передачі має низьке розтягнення або, бажано, не розтягується зовсім, його довжина під час відкривання і закривання змінюється тільки на декілька міліметрів. Це можна врегулювати перш за все при надлишковій можливості гідравлічного циліндра тягового елемента, який, наприклад, встановлений на максимальний надлишок 150 мм. Такий надлишок компенсує не тільки різне піднімання дверей, а також і розтягування цепу. Блок приводу може працювати тимчасово або постійно, в залежності від тривалості процедури коксування і кількості камер коксової печі, які обслуговують. Якщо він працює тимчасово, він може починати роботу по команді або вмикатись механізмом віддаленого керування. Він також може працювати постійно і бути призначеним для процедури переміщення. Механізм з'єднання також може працювати по команді, коли він потрібен. Це може здійснюватись вручну або за допомогою дистанційного керування. Наприклад, механізм з'єднання можна запускати за допомогою дистанційного керування за допомогою радіосигналу. Також можливе дистанційне керування по кабелю. В одному варіанті реалізації винаходу також можливе керування механізмом з'єднання з машини коксової печі, наприклад, за допомогою вивантажувальної машини. Процедура за винаходом придатна не тільки для блоків коксових печей типу "без утилізації", але також і для печей типу "з утилізацією тепла". Вона придатна для всіх типів коксових фабрик, в яких можливе використання дверей коксових камер з вертикальним відкриванням і закриванням. Перевагою пристрою і способу за винаходом є те, що двері коксових камер блоку коксових печей або коксових батарей можна відкривати або закривати окремо без використання простору перед камерою коксової печі, відповідно, для передачі тягової сили троси, що розтягуються, які призводять до втрати точності відкривання і закривання, не використовують. Завдяки пристрою за винаходом також відпадає необхідність у використанні тросів із захисними конструкціями від розриву тросів, які використовують зазвичай. Це призводить до підвищення ефективності всього процесу. Більш детально процедура за винаходом описана за допомогою п'яти фігур, однак, процедура за винаходом не обмежується цими версіями. На фіг.1 показаний блок коксових печей з шести камер коксової печі, які оснащені пристроєм за винаходом для піднімання і 4 UA 111172 C2 5 10 15 20 25 30 35 40 45 50 опускання дверей камер коксової печі. На фіг.2 показаний блок коксових печей з шести камер коксової печі, вигляд зверху. На фіг.3 показаний механізм з'єднання за винаходом типу скоби, вигляд збоку. На фіг.4 показаний механізм з'єднання за винаходом типу скоби, вигляд спереду. На фіг.5 показаний механізм з'єднання за винаходом типу повзуна, вигляд спереду. На фіг.1 показаний блок коксових печей (1) з шістьма камерами коксової печі (2a-f), які оснащені передніми дверима камери коксової печі (3a-f), двері (3a-f) відкривають вертикальним підніманням, щоб підготувати камери коксової печі (2) для завантаження, і закривають вертикальним опусканням. Двері камери коксової печі (3a-f) з'єднані цепом (4), виготовленим з ланок (4a) з низьким розтягненням, який, в свою чергу з'єднаний з тяговим тролеєм (5). Тяговий тролей (5) складається з власне тролея, який прикріплений до тягового стрижня (6), розміщеного над ним, роликовою підвіскою (7) і механізму з'єднання (8), який приєднаний до тролея (5). По команді механізм з'єднання (8) закривається так, що тяговий тролей (5) механічно міцно приєднується до тягового стрижня (6). Тяговий стрижень (6) переміщується у горизонтальному напрямку (в даному випадку – вправо) так, що двері (3a) камери коксової печі, які знаходяться зліва, відкриваються шляхом піднімання. Це відкриває доступ до коксового пирога (9) в камері коксової печі. Привідний блок (10) для тягового стрижня (6) також показаний, він має гідравлічний циліндр (10a). Механізм з'єднання (8) складається зі скоби (8a), яка при складанні угору і фіксації входить в контакт з виступом (11) або тяговим гаком тягового стрижня (6), таким чином зачіплюючи або відпускаючи тяговий стрижень (6) під час горизонтального переміщення. На фіг.2 показаний блок коксових печей (1) з шести камер коксової печі (2a-f), вигляд зверху. Камери коксової печі (2a-f) в своїй передній частині мають збоку стійки (12). Показаний тяговий стрижень (6), який може переміщуватись у горизонтальному напрямі. Бажано робити це за допомогою привода (10), до складу якого входить гідравлічний циліндр (10a). За допомогою горизонтального переміщення тягового стрижня (6) тяговий тролей (5) за запитом з'єднується з тяговим стрижнем (6) так, що тяговий тролей (5) рухається вздовж. Це призводить до відкривання дверей (3) камери коксової печі під ним. На фіг.3 показаний вигляд збоку механізму з'єднання (8). Механізм з'єднання (8) тут спроектований у вигляді скоби (8a), встановленій на кронштейні (13) з шарніром (13a), скоба (8a) по запиту піднімається вгору, за допомогою цього скоба (8a) за допомогою планки (14) входить у зачеплення з тяговим гаком (11) тягового стрижня (6). При горизонтальному переміщенні тягового стрижня (6) скоба (8a) переміщується вздовж разом з ним. В свою чергу, скоба (8a) приєднана до тягового тролея (5) так, що під дією горизонтального переміщення тягового стрижня (6) тяговий тролей (5) також переміщується. Він приєднаний через цеп (4) до дверей (3) камери коксової печі так, що під дією горизонтального переміщення двері (3) камери коксової печі відкриваються або закриваються. Також показане зворотне складене положення скоби (8b) з планкою (14), що дозволяє вільне проходження тягового гака (11). На фіг.4 показаний той же механізм з'єднання (8), вигляд вздовж тягового стрижня (6). На тяговому тролеї (5), який встановлений на роликовому пристрої (5a), встановлений пристрій (15) для переміщення, до якого прикріплена скоба (8a) з планкою (14). Тут все також складене вниз і по запиту може обертатись угору на шарнірі важелем (15a) так, що тяговий гак (11), встановлений на тяговому стрижні (6) може зачіплятись за планку (14) скоби (8a). В результаті тяговий тролей (5), до якого підвішений цеп (4) дверей (3) камери коксової печі, рухається вздовж. При русі тягового стрижня (6) назад скоба (8a) звільняється так, що двері (3) камери коксової печі опускаються вниз у дверний отвір камери коксової печі під дією власної ваги. На фіг.5 показаний механізм з'єднання (8), спроектований у вигляді повзуна (8c). Він має виступ (8d), на який при бічному переміщенні повзуна (8c) тисне тяговий гак (11) тягового стрижня (6). Коли тяговий стрижень (6) рухається (вертикально до площини рисунка), тяговий тролей (5) транспортується вздовж і звільняється, коли тяговий стрижень (6) тягнуть назад. Він відкриває і закриває двері (3) камери коксової печі. Повзун встановлений на транспортуючому пристрої (15) і ним керують за допомогою важеля (15a). Список позначень 1 2a-f 3a-f 4 4a 5 Блок коксових печей або коксова батарея Камери коксової печі Двері камер коксової печі Цеп Ланка цепу Тяговий тролей 5 UA 111172 C2 5a 5b 6 7 8 8a 8b 8c 8d 9 10 10a 11 12 13 13a 14 14a 15 15a Роликовий пристрій Направляючий пристрій Тяговий стрижень Підвіска Механізм з'єднання Скоба Скоба, складена назад Повзун Виступ на повзуні Коксовий пиріг Блок приводу Гідравлічний циліндр Кронштейн або тяговий гак Стійка Кронштейн Шарнір кронштейна Планка Планка, складена назад Транспортуючий пристрій для скоби або повзуна Важіль транспортуючого пристрою ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 1. Коксувальна установка з утилізацією тепла, оснащена нерозтяжним стаціонарним пристроєм керування дверцятами її печі, яка складається з - блока (1) коксових печей або батареї (1) коксових печей з певною кількістю розміщених в ряд камер (2a-f) коксової печі, - дверцят (3а-f) камер коксової печі, виконаних з можливістю рухатись вертикально і закривати камери (2a-f) коксової печі спереду, - тягового елемента (6), виконаного з можливістю горизонтального переміщення вздовж передньої частини камери коксової печі щонайменше частково, і оснащеного блоком приводу (10) та щонайменше одним тяговим гаком (11), - тягового візка (5) для горизонтального переміщення (5а, 5b) вздовж передньої частини камери коксової печі щонайменше частково, - передаточного пристрою (4), міцно з'єднаного з тяговим візком (5) і з дверцятами камери (2a-f) коксової печі за допомогою відхильних шківів, і виконаного з можливістю щонайменше тимчасового приєднання до тягового візка (5) з жорстким тяговим елементом (6), яка відрізняється тим, що - тяговий елемент (6) є жорстким і нерозтяжним, і - передаточний пристрій (4) є нерозтяжним, і - має з'єднуючий механізм (8) для з'єднання тягового візка (5) із жорстким тяговим елементом (6) на запит. 2. Коксувальна установка за п. 1, яка відрізняється тим, що жорсткий тяговий елемент (6) є тяговим стрижнем (6). 3. Коксувальна установка за п. 1 або 2, яка відрізняється тим, що нерозтяжний передаточний пристрій (4) є ланцюгом (4), що складається з нерозтяжних сталевих ланок (4а). 4. Коксувальна установка за одним з пп. 1-3, яка відрізняється тим, що з'єднуючим механізмом (8) є скоба (8а), прикріплена до тягового візка (5) шарніром з можливістю повороту при необхідності за допомогою важеля (15а), через що тяговий гак (11) тягового стрижня (6) входить в зачеплення з опорою, передбаченою у скобі (8а), коли тяговий стрижень (6) переміщується, що дозволяє вільне проходження тягового гака (11), коли скоба (8b) не повернута. 5. Коксувальна установка за одним з пп. 1-4, яка відрізняється тим, що з'єднуючим механізмом (8) є повзун (8с), прикріплений до натяжного візка (5) за допомогою опори так, що він може рухатись перпендикулярно до напрямку руху тягового візка (5) і його по команді можна штовхати важелем (15а), через що тяговий гак (11) тягового стрижня (6) по команді входить у зачеплення з отвором (14), передбаченим для цього, коли тяговий елемент рухається або притискає тяговий гак (11) до виступу (8d) повзуна (8с). 6 UA 111172 C2 5 10 15 20 25 30 35 6. Коксувальна установка за одним з пп. 1-5, яка відрізняється тим, що для кожної з камер (2af) коксової печі з дверцятами (3а-f) камери коксової печі, призначеними для відкривання, передбачено один тяговий візок (5). 7. Коксувальна установка за одним з пп. 1-6, яка відрізняється тим, що тяговий стрижень (6) оснащено щонайменше на одному кінці гідравлічним циліндром (10а), урухомлюваним гідравлічним насосом привідного блока (10). 8. Коксувальна установка за одним з пп. 1-6, яка відрізняється тим, що тяговий стрижень (6) оснащено щонайменше на одному кінці блоком двигуна з редуктором як привідним блоком (10). 9. Коксувальна установка за одним з пп. 1-8, яка відрізняється тим, що тяговий стрижень (6) оснащено тяговим гаком (11), виконаним з можливістю регулювання у поздовжньому напрямку. 10. Спосіб керування дверцятами печі коксувальної установки з утилізацією тепла нерозтяжним стаціонарним пристроєм за будь-яким з пп. 1-9, який полягає в тому, що - дверцята камер (3а-f) коксової печі блока (1) коксових печей або коксової батареї (1) з певною кількістю камер (2a-f) коксової печі, розташованих послідовно, періодично відкривають і закривають, і - тяговий візок (5), оснащений з'єднуючим механізмом (8) і виконаний з можливістю рухатись вздовж передньої частини за допомогою направляючого пристрою (5а, 5b), без команди залишається у неробочому положенні, який відрізняється тим, що - жорсткий і нерозтяжний тяговий елемент, оснащений тяговим гаком (11) за командою переміщують у поздовжньому напрямку вздовж передньої частини камери коксової печі, і - з'єднуючий механізм (8) за командою з'єднує тяговий візок (5) і тяговий елемент тяговим гаком (11) так, що тяговий візок (5) з тяговим елементом рухається у поздовжньому напрямку вздовж передньої частини камери коксової печі, і - використовують тяговий візок (5) для відкриття дверцят (3а) камери коксової печі за допомогою нерозтяжного передаточного пристрою (4) і закриття дверцят (3а) камери коксової печі після повернення тягового візка (5). 11. Спосіб за п. 10, який відрізняється тим, що тяговий елемент переміщують під дією гідравлічного циліндра (10а), урухомлюваного гідравлічним насосом привідного блока (10). 12. Спосіб за п. 10, який відрізняється тим, що тяговий елемент (6) переміщують під дією блока двигуна з редуктором як привідного блока (10) з редуктором з трибовою або цівковою передачею. 13. Спосіб за одним з пп. 10-12, який відрізняється тим, що команди в привідний блок (10) передають за допомогою радіосигналу. 14. Спосіб за одним з пп. 10-13, який відрізняється тим, що з'єднуючим механізмом (8) керують вручну. 15. Спосіб за одним з пп. 10-13, який відрізняється тим, що з'єднуючим механізмом (8) керують за допомогою дистанційного керування. 7 UA 111172 C2 8 UA 111172 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
