Упаковка

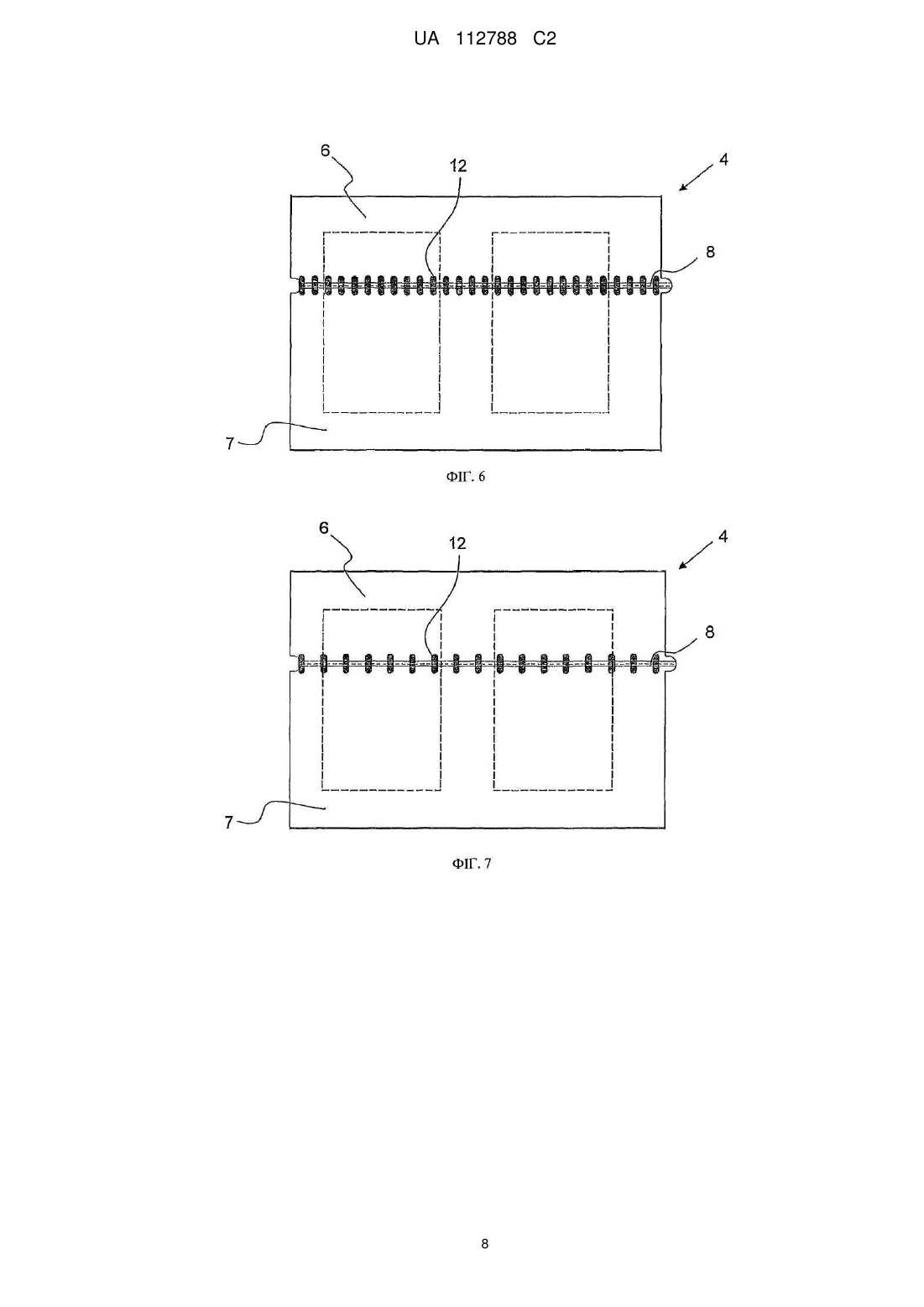

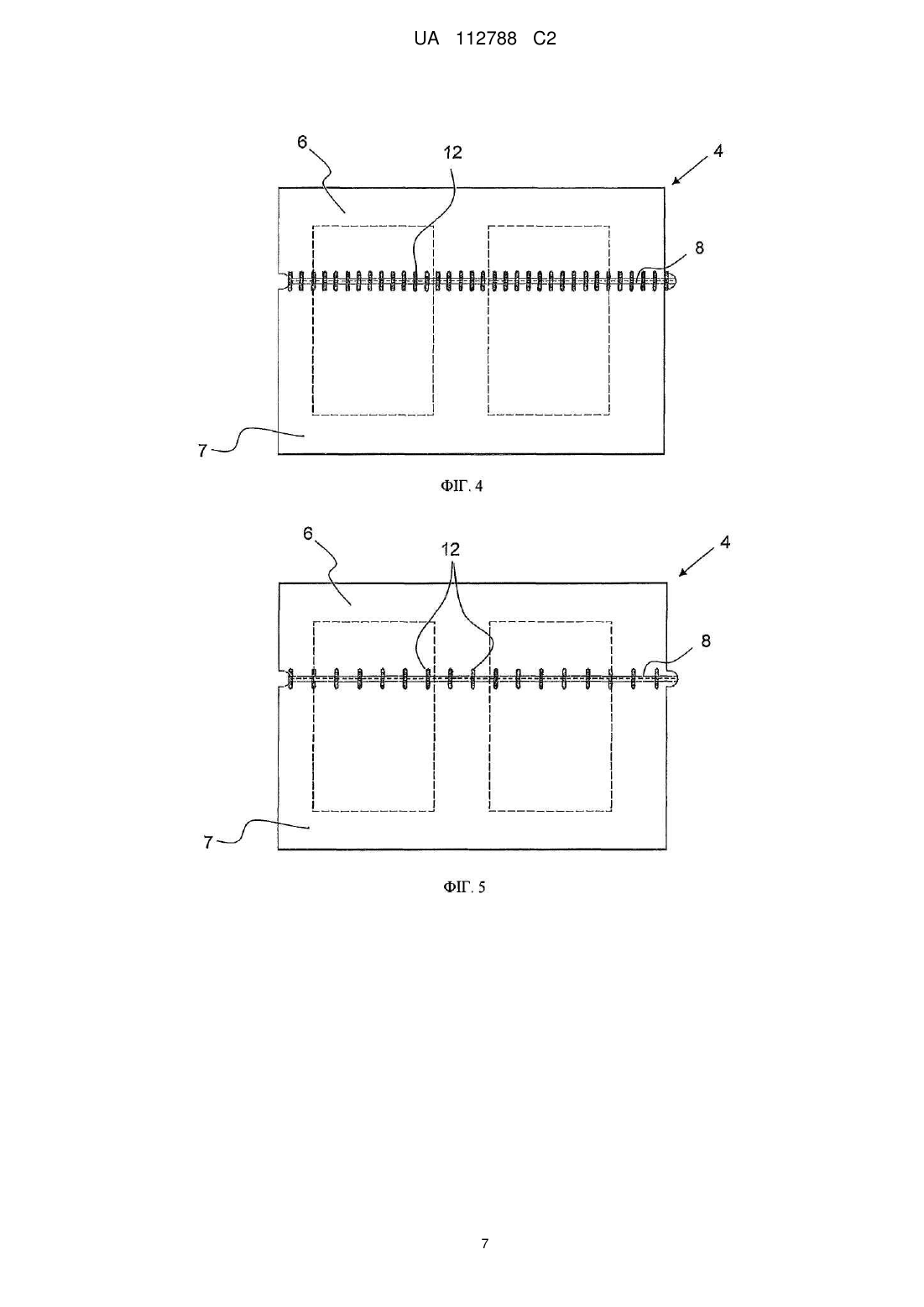

Реферат: У заявці описана упаковка, що має лінію (10, 11) ослаблення, що розривається для забезпечення доступу до виробу всередині упаковки. На ділянки (12), розташовані із інтервалом уздовж всієї лінії ослаблення, наноситься лакове покриття. UA 112788 C2 (12) UA 112788 C2 UA 112788 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Даний винахід належить до упаковки і способу її виготовлення. Рівень техніки Упаковки деяких видів часто мають лінію ослаблення, наприклад, лінію перфорацій або відривну стрічку, для полегшення розтину пачки для отримання доступу до вмісту пачки. Лінія ослаблення або відривна стрічка можуть бути сформовані прямо на тій частині упаковки, яка безпосередньо оточує і вміщує вміст упаковки, і яка може бути сформована з полімерної плівки, паперу або картону. У альтернативному варіанті, та частина упаковки, яка безпосередньо оточує вміст, може мати зовнішню обгортку, наприклад, целофанову плівку, що оточує упаковку і закупорюють і (або) захищає вміст від впливу вологи або забруднювачів. При порушенні або відриві лінії ослаблення для отримання доступу до вмісту пачки, це також слугує індикацією того, що упаковка вже відкривалася. Упаковки згаданого типу часто використовуються для розміщення в них пучка курильних виробів. Пачка курильних виробів може мати видаляєму зовнішню обгортку, наприклад, з целофану, яка може мати відривний язичок, який дозволяє видалити зовнішню обгортку з тим, щоб пачка могла бути розкрита. Короткий виклад суті винаходу Згідно з варіантами виконання даного винаходу, пропонується упаковка, що має лінію ослаблення, яка розривається для отримання доступу всередину упаковки, при цьому на ділянки, розташовані із інтервалом уздовж всієї лінії ослаблення, наноситься лакове (або лакоподібне) покриття. У кращих варіантах виконання, лакове покриття виконано із можливістю формування акустичного та (або) дотикальної характерної ознаки при порушенні цієї лінії ослаблення. Ділянки з лаковим покриттям можуть бути розташовані вздовж лінії ослаблення з однаковим інтервалом. У деяких варіантах виконання, лінія ослаблення може містити відривну стрічку. У таких варіантах виконання, від кінця відривної стрічки може відходити язичок, захопивши який, користувач може легко відірвати відривну стрічку. Лакове покриття може бути нанесено на ділянки, розташовані із інтервалом по всій поверхні упаковки. У деяких варіантах виконання, кожна з ділянок, рознесених із інтервалом вздовж лінії ослаблення, може мати подовжену форму і проходити у напрямку, перпендикулярному напрямку, у якому відривається відривна стрічка. У інших варіантах виконання, кожна ділянка вздовж лінії ослаблення може мати шевронну форму, вершина якої вказує у напрямку відриву відривної стрічки. У будь-якому варіанті виконання, лакове покриття може мати водну основу і (або) твердіти впливом ультрафіолетового (УФ) світла. Упаковка може мати зовнішню обгортку, наприклад з полімерної плівки. У цьому варіанті виконання, упаковка також може мати ємність, обгорнуту у таку обгортку, у якій виконана лінія ослаблення. Відповідно до варіанту виконання винаходу, також запропонована пачка курильних виробів, що включає упаковку відповідно до винаходу. Відповідно до іншого варіанту виконання винаходу, також запропонований спосіб виготовлення упаковки, що включає лінію ослаблення, яка розривається для отримання доступу всередину даної упаковки. Спосіб включає нанесення лакового покриття на ділянки, розташовані із інтервалом уздовж всієї лінії ослаблення. Короткий опис креслень Далі, для ілюстрації винаходу, наводяться приватні варіанти його виконання, з посиланням на докладені креслення, на яких: на фіг. 1 представлений вид фрагмента упаковки відповідно до варіантів виконання винаходу; на фіг. 2 представлена упаковка відповідно до першого варіанту виконання винаходу, перед її обгортанням навколо ємності; на фіг. З представлена упаковка відповідно до другого варіанту виконання винаходу, перед її обгортанням навколо ємності; на фіг. 4 представлена упаковка відповідно до третього варіанту виконання винаходу, перед її обгортанням навколо ємності; на фіг. 5 представлена упаковка відповідно до четвертого варіанту виконання винаходу, перед її обгортанням навколо ємності; 1 UA 112788 C2 5 10 15 20 25 30 35 40 45 50 55 на фіг. 6 представлена упаковка відповідно до п'ятого варіанту виконання винаходу, перед її обгортанням навколо ємності; на фіг. 7 представлена упаковка відповідно до шостого варіанту виконання винаходу, перед її обгортаннямнавколо ємності; на фіг. 8 представлена упаковка відповідно до сьомого варіанту виконання винаходу, перед її обгортанням навколо ємності; на фіг. 9 представлена упаковка відповідно до восьмого варіанту виконання винаходу, перед її обгортанням навколо ємності. Докладний опис винаходу Кожен з варіантів виконання винаходу буде описаний з посиланням на упаковку, що містить ємність і матеріал зовнішньої обгортки, що оточує і містить в собі ємність, при цьому лінія ослаблення формується у обгортці. Слід, однак, мати на увазі, що варіанти виконання винаходу у рівній мірі належать до упаковки, у якій матеріал зовнішньої обгортки розташовується безпосередньо навколо упаковуваного виробу або виробів, наприклад, пучка курильних виробів, без необхідності використання додаткової ємності. Крім того, у інших варіантах виконання, лінія ослаблення може бути сформована у ємності, безпосередньо оточуючої і що містить в собі вироби, які упаковуються, без використання зовнішньої обгортки. На фіг. 1 представлена ємність 1, що має корпус 2, кришку 3 і плівкову зовнішню обгортку 4 з відривною стрічкою 8. У цьому прикладі, ємність 1 для курильних виробів і кришка 3 шарнірно приєднані до корпусу 2 шарніром 5. Плівкова зовнішня обгортка 4 має верхню частину 6 і нижню частину 7, які охоплюють кришку і корпус 2, 3, відповідно, і які з'єднані відривною стрічкою 8. Відривна стрічка 8 сформована як єдине ціле з ємністю 1 і проходить навколо неї. На одному кінці відривної стрічки мається відривний язичок, а сама відривна стрічка прикріплена до верхньої і нижньої частин 6, 7 першою і другою паралельними лініями 10, 11 ослаблення. Для того, щоб відкрити кришку 3 і отримати доступ до вмісту корпуса 2, верхня частину 6 зовнішньої обгортки 4 відділяється від нижньої частини 7 з тим, щоб забезпечити вільний поворот кришки 3 у відкрите положення. Для поділу верхньої і нижньої частин 6, 7, язичок 9 відтягується так, що відривна стрічка 8 відривається уздовж ліній 10, 11 ослаблення і щонайменше частково відділяється від обгортки 4. Таким шляхом верхня частина 6 зовнішньої обгортки 4 відділяється від нижньої частини 7, що дозволяє зняти верхню частину 6 із ємності 1. Зовнішня обгортка 4 також має декілька ділянок 12, розташованих із інтервалом поперек відривної стрічки 8 і прикріплених як до верхньої, так і нижньої частин 6, 7 обгортки 4. Ці ділянки 12 сформовані з лаку, лакоподібного складу або адгезива, який наносять на поверхню обгортки і роблять твердішим, формуючи віддалені один від одного ділянки шару покриття. Коли відривну стрічку 8 відривають, відтягуючи язичок 9, лакові ділянки 12, які стають ламкими після остаточного затвердіння, послідовно розриваються, що супроводжується тріском і скрипом, і дає користувачеві дотикове відчуття розриву лакових ділянок 12. Користувач також відчуває зміну опору при досягненні чергової ділянки у процесі розривання. Характерний звук і відчутні відчуття залежать від розміру, інтервалу розташування і товщини лакових ділянок 12, і вибір цих параметрів визначається бажаною акустичною характерною ознакою. Слід мати на увазі, що варіант виконання, описаний з посиланням на фіг. 1, є просто приватним прикладом зовнішньої обгортки 4 на ємності 1 для курильних виробів, що має корпус і кришку панелі. Зовнішня обгортка 4, що має відривну стрічку і акустичну характерну ознаку розтину, може бути легко пристосована для інших ємностей, включаючи ємності зі скручуваними, зрушуваними або такими, що надягаються кришками. Також можливо виконати відривну стрічку і лакові ділянки як єдине ціле із самою ємністю, без використання зовнішньої обгортки. Наприклад, відривна стрічка може з'єднувати кришку і корпус ємності, а лакові ділянки можуть бути нанесені прямо на поверхню ємності. При цьому завдяки видаленню або часткового видалення відривної стрічки із ємності, у ході якого також розриваються лакові ділянки, і виробляється акустичну характерну ознаку, кришка і корпус відразу стають поділюваними, або повертаються один щодо одного. Варіанти виконання винаходу також застосованими і до жерстяних коробок, зокрема, призначеним для зберігання порцій снюса, також часто забезпеченим відривною стрічкою, яку відривають і видаляють для першого розкриття коробки. Інші варіанти виконання винаходу описані з посиланням на фіг. 2-9, на яких показані заготовки зовнішньої обгортки 4 перед їх обгортанням навколо ємності. Найбільш вірогідним матеріалом зовнішньої обгортки 4 може бути полімерна плівка, наприклад целофан, проте у рівній мірі можливе виготовлення зовнішньої обгортки з інших легко розриваються матеріалів, наприклад паперу. 2 UA 112788 C2 5 10 15 20 25 30 35 40 45 50 55 Окреслені області 13, 14 (відмічені пунктирними лініями) показують місця розташування основних лицьової і задньої панелей ємності, коли ємність закрита зовнішньої обгорткою. Області, що розташовуються між означеними областями і прилеглі до них, перебувають на бічних панелях ємності, і верхня і нижня частини 15, 16 далі згинаються і запечатуються, герметично закріплюючи зовнішню обгортку 4 на ємності, як це показано на фіг. 1. Відривна стрічка 8 показана як така, що проходить по зовнішній обгортці 4 і з'єднаною з верхньою частиною обгортки по першій лінії 10 ослаблення і з нижньою частиною плівки по другій лінії 11 ослаблення. На одному кінці відривної стрічки 8 сформований відривний язичок 9, розташований так, що коли обгортка складається навколо ємності, язичок знаходиться на краю лицьової панелі, де він найбільш доступний. При виготовленні зовнішньої обгортки, бажано звести до мінімуму відходи плівкового матеріалу. Для цього язичок 9 формується з вирізу 17 на протилежній стороні зовнішньої обгортки 4 так, що прилеглі обгортки можуть виготовлятися одна за одною, без проміжних відходів матеріалу. Як показано у першому варіанті виконання, представленому на фіг. 2, перпендикулярно до напрямку відриву відривної стрічки 8 і першою і другою лініям 10, 11 ослаблення розташовано кілька видовжених лакових ділянок 12. Подовжені лакові ділянки 12 розташовані із рівними інтервалами уздовж відривної стрічки 8, хоча деякі з ділянок 12 або всі ділянки можуть бути розташовані нерівномірно. У другому варіанті виконання, показаному на фіг. 3, інтервали між лаковими ділянками 12 збільшені порівняно із інтервалами між лаковими ділянками 12 на фіг. 2. За рахунок збільшення проміжків знижується тон акустичної характерної ознаки порівняно з варіантом виконання, показаним на фіг. 2, за умови, що відривна стрічка 8 видаляється з тією ж швидкістю. На фіг. 4 представлений третій варіант виконання, у якому розмір лакових ділянок 12 більше, ніж у показаних на фіг. 2 і 3. Лакові ділянки 12 більшого розміру закривають більшу площу поверхні зовнішньої обгортки 4, створюючи більш гучну акустичну характерну ознаку при своєму розриві. На фіг. 5 представлений четвертий варіант виконання, у якому інтервали між лаковими ділянками 12 збільшені, що створює більш низький тон акустичної характерної ознаки. На фіг. 6 і 7 представлені п'ятий і шостий варіанти виконання, у яких лакові ділянки 12 зовнішньої обгортки мають різні розміри і характер розташування. На фіг. 8 представлений сьомий варіант виконання із зменшеною довжиною лакових ділянок 12. Лакові ділянки 12 не виходять настільки ж сильно на верхню і нижню частини 6,7 плівкової обгортки 4, як у попередніх варіантах виконання. На фіг. 9 представлений восьмий варіант виконання, у якому лакові ділянки мають форму кутових дужок ("шевронів"), розташованих із однаковим інтервалом і вказують у одному напрямку. Вони розташовані так, що вершина шевронів знаходиться у середині відривної стрічки 8. Шевронна форма дає іншу акустичну характерну ознаку плівковій зовнішній обгортці 4 і також зорово підказує користувачеві, який розкриває ємність, напрямок, у якому слід відтягувати відривну стрічку 8. Додатковою перевагою наявності лакових ділянок 12 на зовнішній обгортці 4 є те, що при відтягуванні язичка 9 для видалення відривної стрічки 8 із обгортки, користувач зможе відчути опір, створюваний лаковими ділянками 12. Цей опір буде ступінчастим, тобто, при руйнуванні кожної ділянки 12 відчутний з боку язичка 9 опір падає, поки не буде досягнута наступна ділянка 12. Це повідомляє плівковій обгортці 4 дотикову характерну ознаку при відтягуванні відривної стрічки 8. Слід розуміти, що лакові ділянки 12 можуть бути розташовані по іншому і мати іншу форму, ніж у варіантах виконання, описаних з посиланням на фіг. 2-9, залишаючись у межах варіантів виконання винаходу. Дійсно, єдиною причиною розташування лакових ділянок 12 із рівномірним інтервалом є отримання постійної частоти акустичної характерної ознаки. Якщо відстань між лаковими ділянками 12 по обгортці змінюється, акустична характерна ознака матиме змінюваний тон. Кожен з варіантів виконання, описаних з посиланням на фіг. 2-9, являє лакові ділянки 12, що виходять на однакову відстань у верхню і нижню частини 6, 7 зовнішній обгортки 4 з кожного боку відривної стрічки 8. Однак можна уявити і розташування лакових ділянок 12, зміщеними відносно центру, що проходять далі у одну сторону відривної стрічки 8, ніж у іншу. Лакові ділянки 12 можуть бути сформовані лаком, нанесеним печаткою на плівкову обгортку 4 і підданому затвердінню. Лак може мати водну основу і твердіти нагрівом. Або затвердіння лаку може виконуватися УФ світлом. 3 UA 112788 C2 5 10 15 20 25 30 35 40 45 50 55 Лак, чи інший матеріал, придатний для лакових ділянок 12, може наноситися на зовнішню обгортку допомогою друку, наприклад глибокого друку, хоча можливе використання будь іншого способу друку, нанесення фарби або покриття. Лак також може наноситися на всю поверхню зовнішньої обгортки. Якщо вздовж всієї відривної стрічки маються нелаковані проміжки, то лак може бути завдано у будь-якій формі на весь матеріал поверхні обгортки або частини її. Хоча наведений опис відривної стрічки 8, варіанти виконання винаходу також включають упаковки з однією лінією ослаблення, наприклад, лінії перфорацій. Коли обгортка видалена, перфорації розриваються, і матеріал може бути просто розірваний вздовж інший, не позначеної лінії одночасно з розривом вздовж перфорованої лінії. Лак може бути завдано допомогою процесу глибокого друку із використанням друкарського циліндра (-ів) для лаку, перед його відкиданням із використанням УФ лампи. Лаки, придатні для використання у варіантах виконання винаходу, виробляються компанією Siegwerk Druckfarben AG & Co. KGaA. Одна з таких фарб цих компаній має кодовий номер 86-600403-1. Слід, однак, розуміти, що у винаході може бути використаний будь-який об'ємний тактильний або рельєфний лак. Об'ємний тактильний рельєфний лак часто називають УФ лаком, оскільки після нанесення на підкладку він може твердіти ультрафіолетовим світлом. У Φ світло активізує фарбу, викликаючи її спучування. Рельєфний лак не є УФ лаком, і часто називається лаком із високим вмістом сухої речовини. Рельєфний лак не вимагає затвердіння, так як він більш густий і стійко тримається на підкладці. Хоча рельєфний лак не придатний для офсетного друку, лаки обох цих типів можуть бути нанесені процесом високого друку, і обидва мають ламкість після затвердіння або висихання. Лакові ділянки 12 можуть бути використані для додання тактильних властивостей обгортці і володіють об'ємним профілем, що додає зовнішньої обгортці 4 тактильний профіль, завдяки чому користувач може відчувати лакові ділянки 12 на поверхні обгортки. Лакові ділянки 12 можуть бути кольоровими для додання естетичних властивостей зовнішньої обгортці 4. У альтернативному варіанті, вони можуть бути прозорими і, тому, непомітними для користувача. Для розгляду різних аспектів винаходу і його переваг, даний опис показує на приватних прикладах різних варіантів виконання можливості реалізації винаходу (-ій). Переваги та ознаки, наведені у описі, належать до варіантів виконання і не є вичерпними і (або) такими, що виключають. Вони представлені тільки для поліпшення розуміння і роз'яснення заявлених принципів. Слід розуміти, що вони не представляють всі заявлені винаходи. Тому, деякі особливості винаходи не були розглянуті у даній заявці. Те, що для якоїсь частини винаходу могли бути не представлені інші варіанти виконання, або що для якоїсь частини можуть існувати інші, не описані альтернативні варіанти виконання, не повинна розглядатися як основа для відхилення цих альтернативних варіантів виконання. Слід мати на увазі, що багато з цих не описаних варіантів виконання використовують ті ж самі принципи винаходу, а інші є еквівалентами. При цьому слід розуміти, що можуть бути використані інші варіанти виконання та проведені модифікації, що не виходять за межі області домагань і (або) суті винаходу. Таким чином, мається на увазі, що всі приклади, варіанти реалізації та (або) виконання по всьому даному розкриттю не обмежують винаходу. Крім того, єдиною причиною того, що деякі варіанти виконання були розглянуті тут, а деякі варіанти не були розглянуті, є економія місця і прагнення уникнути повторень. Різні варіанти виконання можуть, відповідно, утримувати, складатися з, або у основному складатися з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів і т.д. Деякі з розкритих ознак, елементів, варіантів реалізації і т.д., можуть суперечити одна одній в тому, що вони не можуть одночасно міститися у одному винаході. Аналогічно, деякі ознаки можуть бути застосованими для однієї особливості винаходу і не можуть бути застосованими для інших. Крім того, розкриття включає інші винаходи, які не заявлені даною заявкою. Заявник зберігає всі права у цих не заявлених даною заявкою винаходах, включаючи право претендувати на ці винаходи, подавати додаткові заявки, повторні заявки, частково триваючі заявки, виділяти заявки та (або) ін. відносно даної заявки. Тому слід розуміти, що переваги, варіанти виконання, приклади, функції, ознаки, конструктивні та (або) інші особливості винаходу не повинні розглядатися як обмежуючі винахід, обумовлений формулою, або еквівалентами формули. 4 UA 112788 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 1. Упаковка, що включає лінію ослаблення, що розривається для отримання доступу до внутрішнього простору упаковки, на яку нанесений лак або лакоподібне покриття у вигляді ділянок, що проходять поперек неї, рознесених із інтервалом по довжині цієї лінії. 2. Упаковка за п. 1, у якій лакове або лакоподібне покриття виконано із можливістю формування характерної акустичної та (або) тактильної ознаки при розриві лінії ослаблення. 3. Упаковка за п. 1 або 2, у якій ділянки, на які наноситься лакове або лакоподібне покриття, розташовані вздовж лінії ослаблення з однаковим інтервалом. 4. Упаковка за будь-яким попереднім пунктом, у якій лінія ослаблення містить відривну стрічку. 5. Упаковка за п. 4, що має язичок, який відходить від кінця відривної стрічки, за який користувач може вхопити для відривання відривної стрічки. 6. Упаковка за будь-яким попереднім пунктом, у якій лакове або лакоподібне покриття наноситься на розділення інтервалом дільниці по всій її поверхні. 7. Упаковка за одним з пп. 4-6, у якій кожна з ділянок, рознесених із інтервалом вздовж лінії ослаблення, має подовжену форму і проходить у напрямку, перпендикулярному напрямку, у якому виконується відрив відривної стрічки. 8. Упаковка за одним з пп. 4-6, у якій кожна з ділянок уздовж лінії ослаблення має шевронну форму, вершина якої вказує на напрямок відриву відривної стрічки. 9. Упаковка за п. 1, у якій лакове або лакоподібне покриття має водну основу і (або) твердішає під впливом УФ світла. 10. Упаковка за будь-яким попереднім пунктом, що включає шар зовнішньої обгортки. 11. Упаковка за п. 10, що включає ємність, обгорнуту у шар зовнішньої обгортки, у якому сформована лінія ослаблення. 12. Упаковка за п. 10 або 11, у якій шар зовнішньої обгортки являє собою полімерну плівку. 13. Пачка курильних виробів, що включає упаковку за будь-яким попереднім пунктом. 14. Спосіб виготовлення упаковки, що має лінію ослаблення, що розривається для забезпечення доступу до внутрішнього простору упаковки, при здійсненні якого наносять лакове або лакоподібне покриття на ділянки, рознесені із інтервалом по довжині лінії ослаблення. 5 UA 112788 C2 6 UA 112788 C2 7 UA 112788 C2 8 UA 112788 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
