Розподільна регулярна насадка

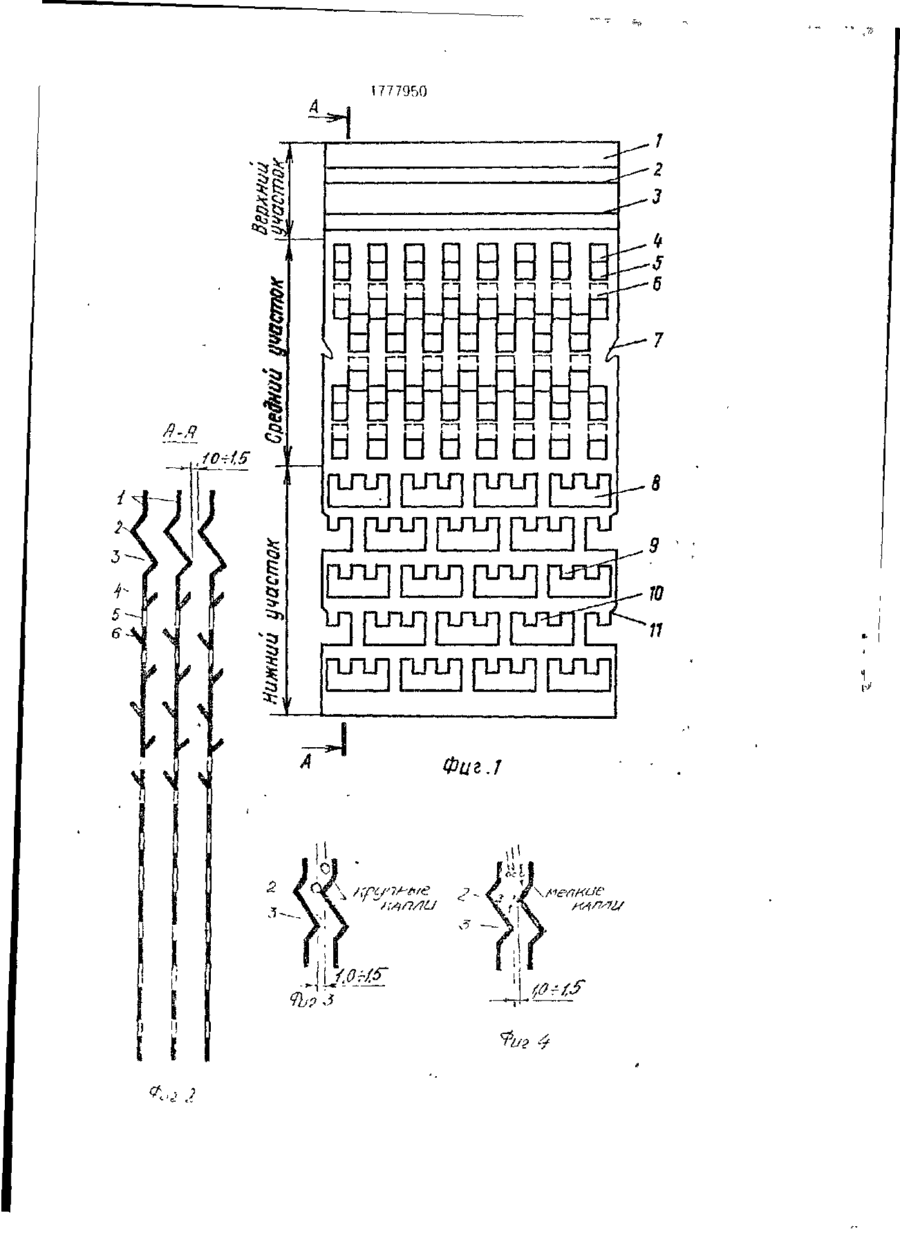

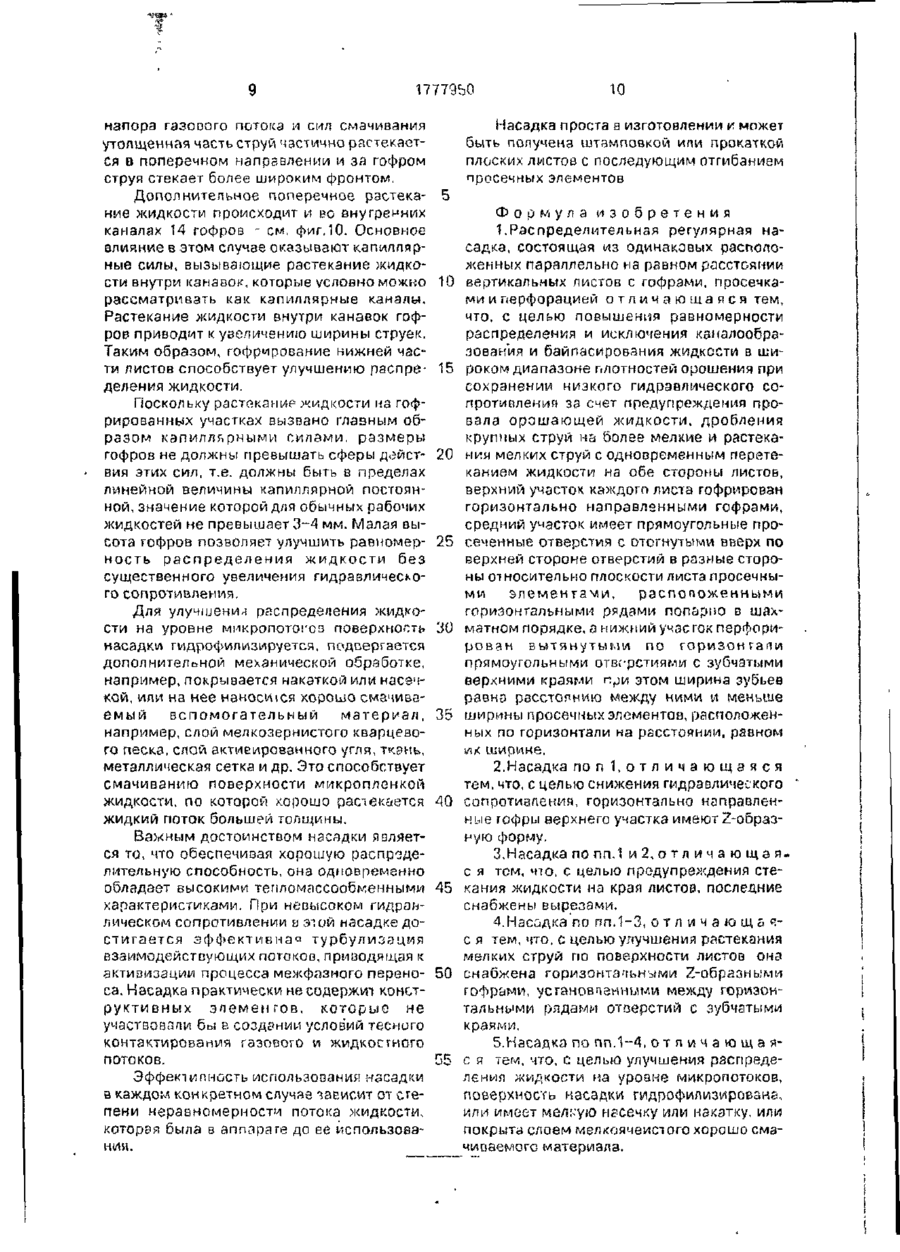

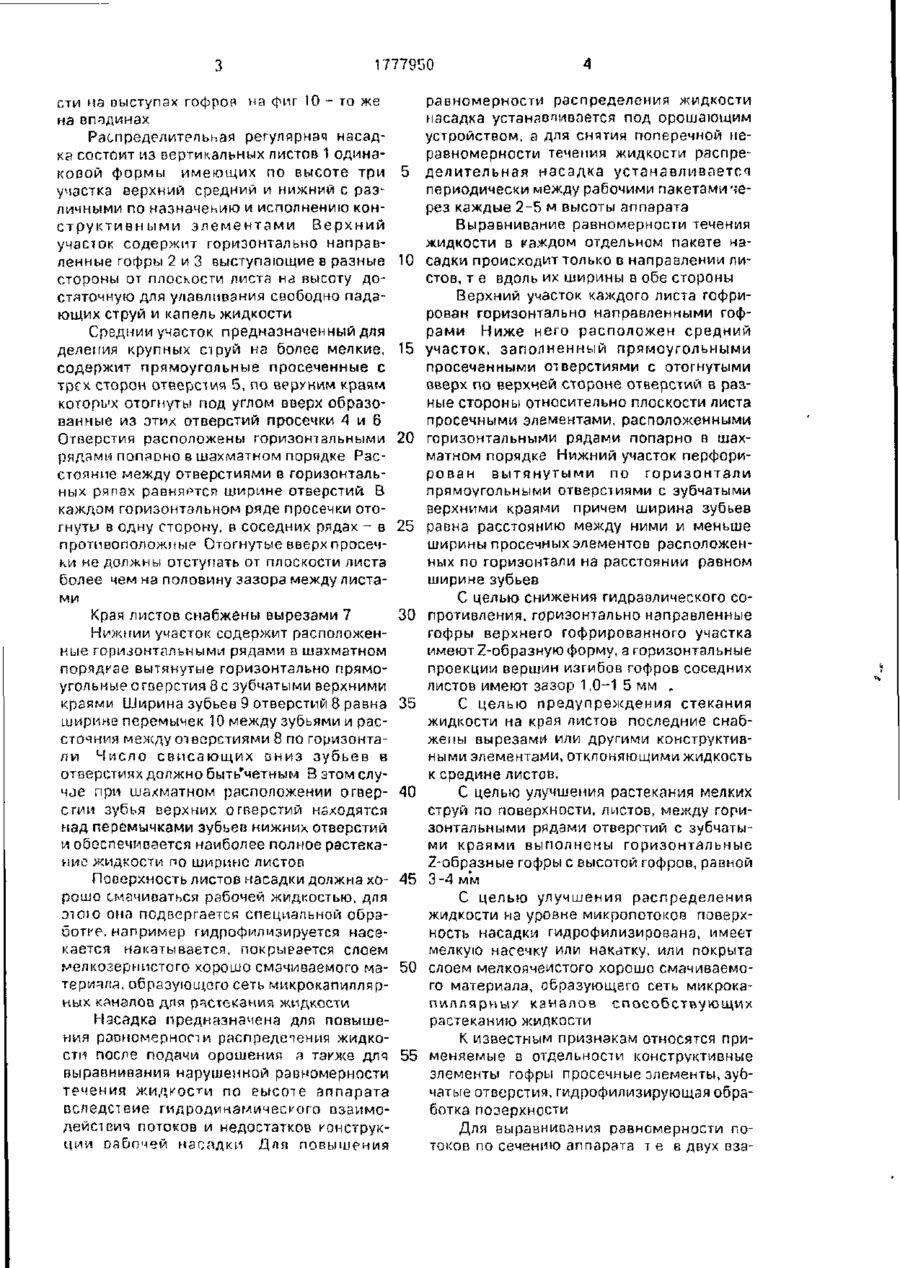

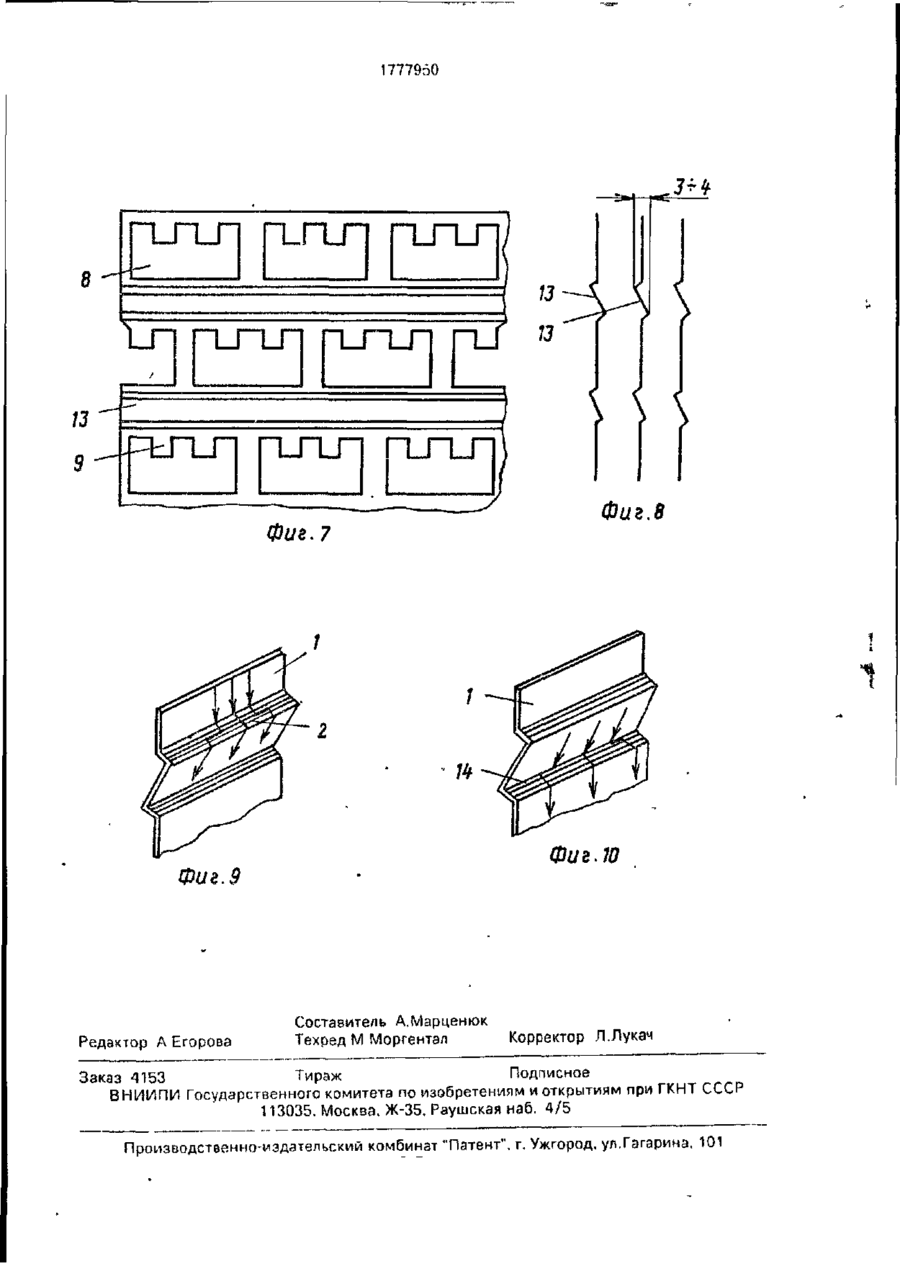

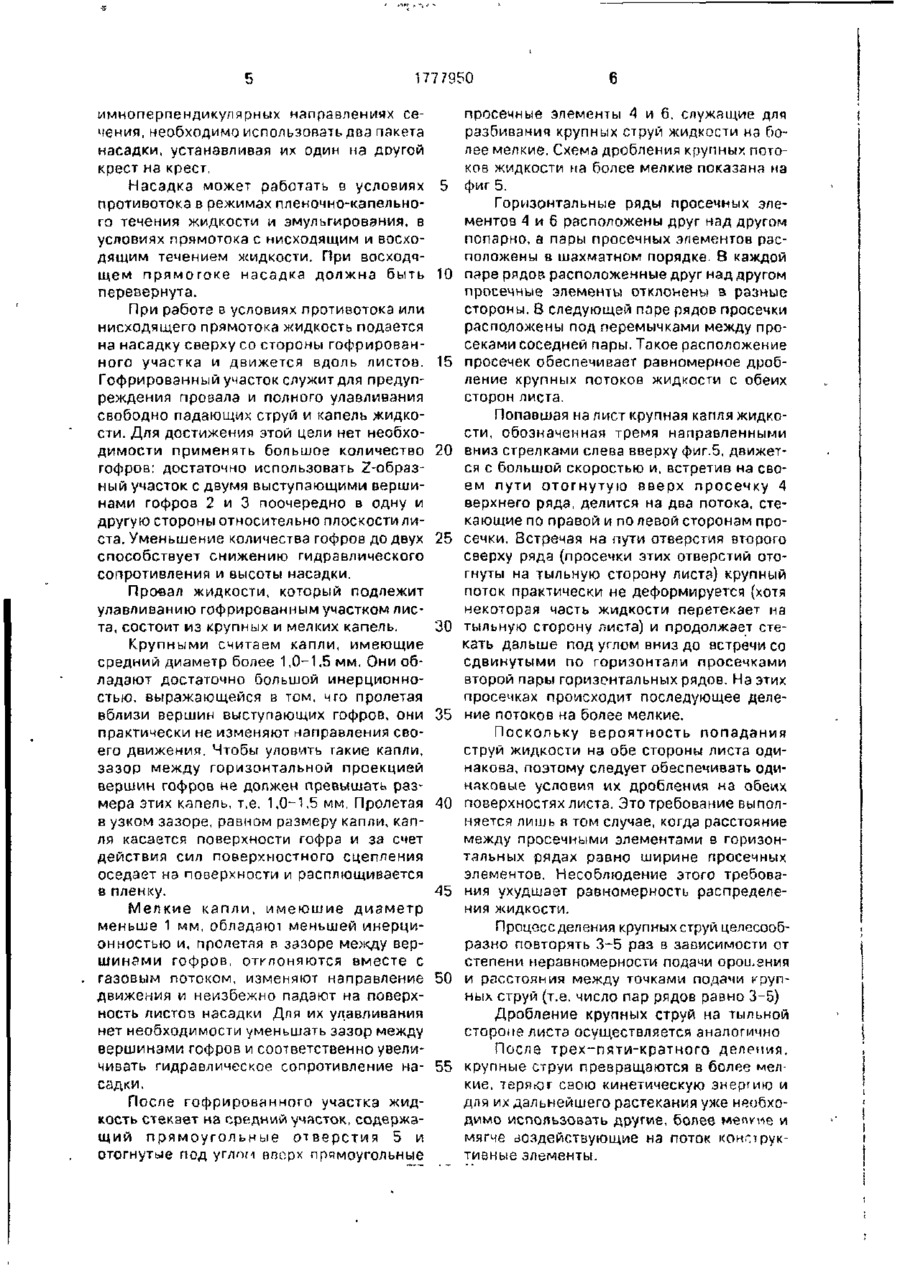

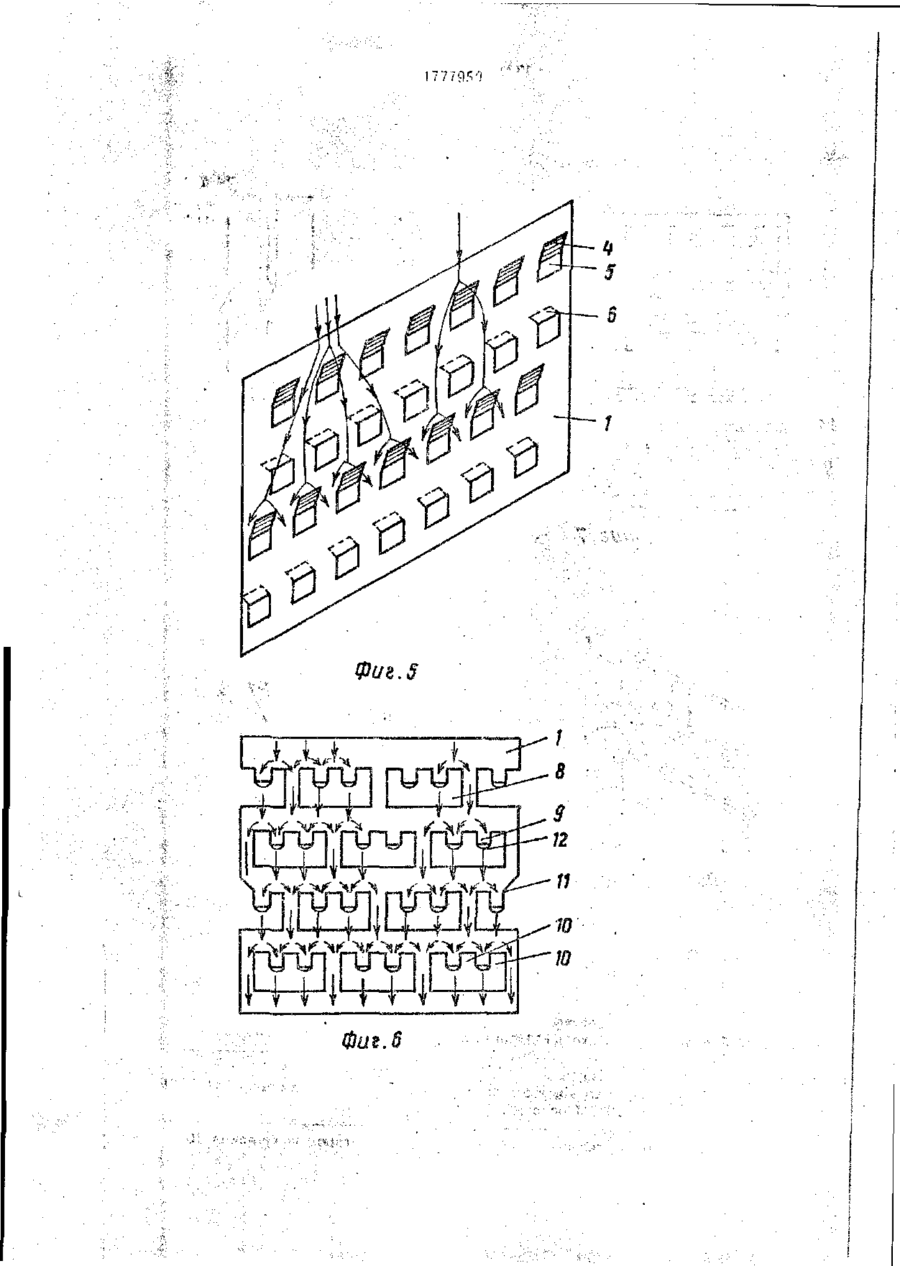

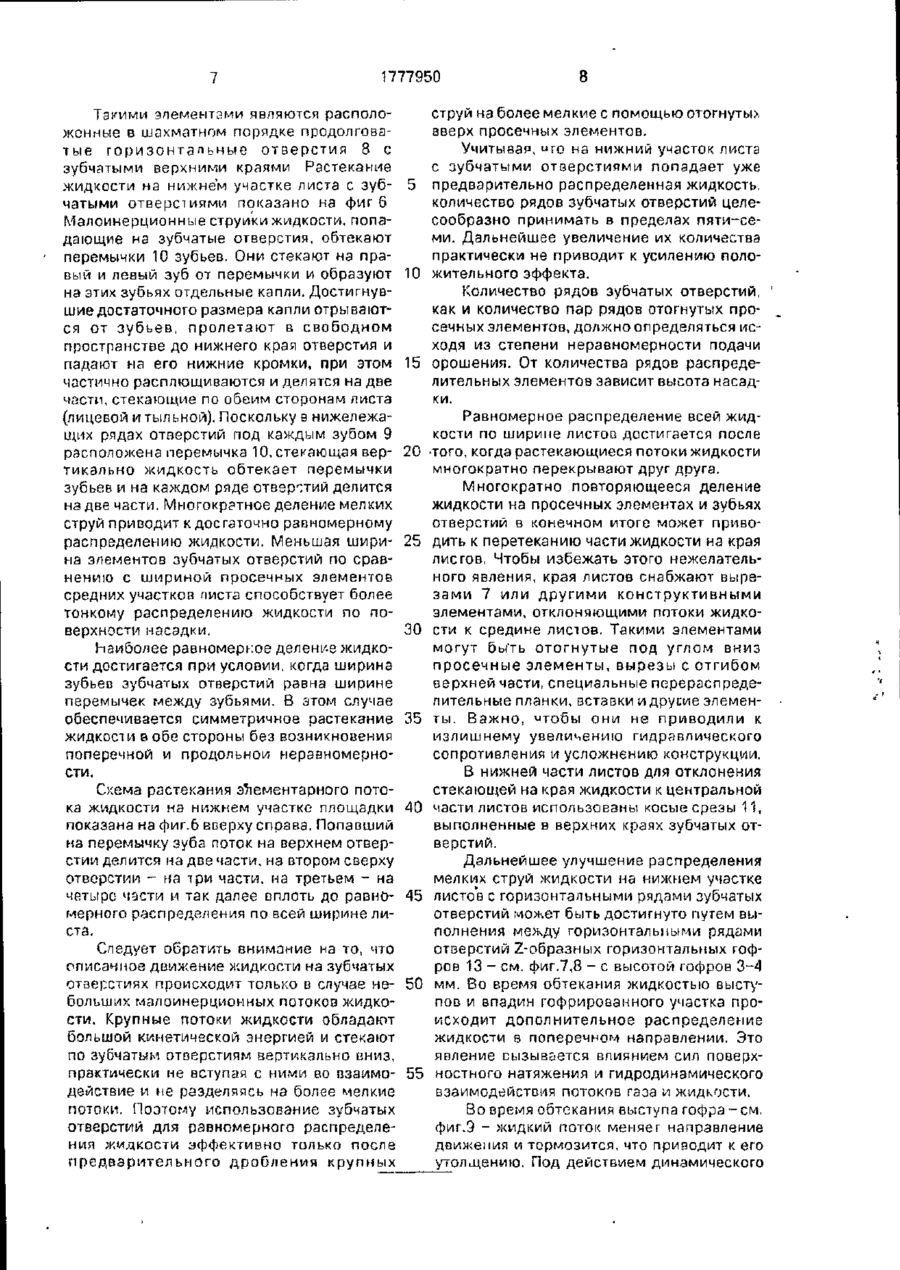

Область применения используется в тепломассообменных аппаратах для процессов сорбции, дистилляции, ректификации, очистки газов в химической, пищевой. Изобретение относится к конструкции регулярных контактных устройств и может быть использовано в аппаратах для пооведения процессов тепломассообмена в системе газ-жидкость таких как сорбция, дистилляция, ректификация, очистка газов, позволяя интенсифицировать тепломассообмен за счет более равномерного распределения жидкости по сечению аппарата и исключения проскока кэналообразования и байпасирования жидкости Целью изобретения является повышение равномерности распределения и исключение каналообразования и байпасирования жидкости в широком диапазоне плотностей орошения за счет предупреждения провала орошающей жидкости, дробле нефтегазоперерабатывающей промышленности. Сущность изобретения заключается в том. что в насадке, состоящей из одинаковых, установленных вертикально листов, каждый лист в верхней части имеет крупные гофры, в средней части - прямоугольные отверстия с отогнутыми вверх просечками, а в нижней части - продолговатые отверстия с зубчатыми верхними краями, причем ширина зубьев меньше ширины просечек. Горизонтальные проекции выступов крупных гофров соседних листов имеют зазор 1,01,5 мм. Края листов насадки имеют вырезы, отклоняющие жидкость к середине листов. В промежутках между горизонтальными рядами зубчатых отверстий могут быть участки с мелким гофром высотой 3-4 мм. Поверхность насадки подвергается гидрофилизации. 4 з.п.ф-лы, 10 ил. ния крупных струй на более мелкие и растекания мелких струй с одновременным перетеканием жидкости на обе стороны листов На фиг.1 изображен фрагмент пакета насадки, вид спереди; на фиг.2 - то же, вид сбоку, на фиг.З - схема улавливания гофрами свободно падающих между лисами крупных капель жидкости; на фиг.4 - то же для мелких капель, на фиг.5 - схема дробления крупных струй на более мелкие; на фиг.6 схема растекания мелких струй жидкости на перфорированном участке с зубчатыми отверстиями, на фиг.7 - вид спереди нижнего участка листа с дополнительными гофрами между горизонтальными рядами зубчатых отверстий, на фиг.8 - то же, вид сбоку на фиг 9 - схема улучшения растекания жидко 1777950 сти на выступах гофров на фиг 10 - то же на впадинах Распределительная регулярная насадка состоит из вертикальных листов 1 одинаковой формы имеющих по высоте три 5 участка верхний средний и нижний с различными по назначению и исполнению конструктивными элементами Верхний участок содержит горизонтально направленные гофры 2 и 3 выступающие в разные 10 стороны от плоскости листа на высоту достяточную для улавливания свободно падающих струй и капель жидкости Средний участок предназначенный для деления крупных струй на более мелкие, 15 содержит прямоугольные просеченные с трех сторон отверстия 5, по верхним краям которых отогнуты под углом вверх образованные из этих отверстий просечки 4 и 6 Отверстия расположены горизонтальными 20 рядами попаоно в шахматном порядке Расстояние между отверстиями в горизонтальных ряпзх равняртсп ширине отверстий. В каждом горизонтальном ряде просечки отогнуты в одну сторону, в соседних рядах - в 25 противоположные Отогнутые вверх просечки не должны отступать от плоскости листа более чем на половину зазора между листами Края листов снабжены вырезами 7 30 Нижний участок содержит расположенные горизонтальными рядами в шахматном порядгае вытянутые горизонтально прямоугольные отверстия 8с зубчатыми верхними краями Ширина зубьев 9 отверстий 8 равна 35 ширине перемычек 10 между зубьями и расстояния между от всрстиями 8 по горизонтали Число свисающих вниз зубьев в отверстиях должно быть'четным В этом случае при шахматном расположении отвер- 40 стии зубья верхних отверстий находятся над перемычками зубьев нижних отверстий \л обеспечивается наиболее полное растекание жидкости по ширине листов Поверхность листов насадки должна хо- 45 рошо смачиваться рабочей жидкостью, для этою она подвергаете? специальной обраоотге. например гидрофилизируется насекается накатывается, покрывается слоем мелкозернистого хорошо смачиваемого ма- 50 териала, образующего сеть микрокапиллярных каналов дня растекания жидкости Насадка предназначена для повышения равномерности распределения жидкости после подачи орошения а также для 55 выравнивания нарушенной равномерности течения жидкос т и по еысоте аппарата вследствие гидродинамического взаимодействия потоков и недостатков конструкции оабочей насадки Для повышения равномерности распределения жид кости насадка устанавливается под орошающим устройством, а для снятия поперечной неравномерности течения жидкости распределительная насадка устанавливается периодически между рабочими пакетами через каждые 2-5 м высоты аппарата Выравнивание равномерности течения жидкости в каждом отдельном пакете нэсадки происходит только в направлении листов, т е вдоль их ширины в обе стороны Верхний участок каждого листа гофрирован горизонтально направленными гофрами Ниже него расположен средний участок, заполненный прямоугольными просеченными отверстиями с отогнутыми вверх по верхней стороне отверстий в разные стороны относительно плоскости листа просечными элементами, расположенными горизонтальными рядами попарно в шахматном порядке Нижний участок перфорирован вытянутыми по горизонтали прямоугольными отверстиями с зубчатыми верхними краями причем ширина зубьев равна расстоянию между ними и меньше ширины просечных элементов расположенных по горизонтали на расстоянии равном ширине зубьев С целью снижения гидравлического сопротивления, горизонтально направленные гофры верхнего гофрированного участка имеют Z-образную форму, а горизонтальные проекции вершин изгибов гофров соседних листов имеют зазор 1,0-1 5 мм „ С целью предупреждения стекания жидкости на края листов последние снабжены вырезами или другими конструктивными элементами, отклоняющими жидкость к средине листов, С целью улучшения растекания мелких струй по поверхности, листов, между горизонтальными рядами отвергтий с зубчатыми краями выполнены горизонтальные Z-образные гофры с высотой гофров, равной 3 -4 м м * С целью улучшения распределения жидкости на уровне микропотоков поверхность насадки гидрофилизирована, имеет мелкую насечку или накатку, или покрыта слоем мелкоячеистого хорошо смачиваемого материала, образующего сеть микрокапиллярны у каналов способствующих растеканию жидкости К известным признакам относятся применяемые в отдельности конструктивные элементы гофры просечные элементы, зубчатые отверстия, гидрофилизирующая обработка позерхности Для выравнивания равномерности потоков по сечению аппарата те в двух вза 177 7950 мммолерпендикулярных направлениях сечения, необходимо использовать два пакета насадки, устанавливая их один на другой крест на крест. Насадка может работать в условиях противотока в режимах пленочно-капельного течения жидкости и эмульгирования, в условиях прямотока с нисходящим и восходящим течением жидкости. При восходящем прямогоке насадка должна быть перевернута. При работе в условиях противотока мли нисходящего прямотока жидкость подается на насадку сверху со стороны гофрированного участка и движется вдоль листов. Гофрированный участок служит для предупреждения провала и полного улавливания свободно падающих струй и капель жидкости. Для достижения этой цели нет необходимости применять большое количество гофров: достаточно использовать Z-образный участок с двумя выступающими вершинами гофров 2 и 3 поочередно в одну и другую стороны относительно плоскости листа. Уменьшение количества гофров до двух способствует снижению гидравлического сопротивления и высоты насадки. Провал жидкости, который подлежит улавливанию гофрированным участком листа, состоит из крупных и мелких капель. Крупными считаем капли, имеющие средний диаметр более 1,0-1.5 мм. Они обладают достаточно большой инерционностью, выражающейся в том, чго пролетая вблизи вершин выступающих гофров, они практически не изменяют направления своего движения. Чтобы уловить гакие капли, зазор между горизонтальной проекцией вершин гофров не должен превышать размера этих капель, т.е. 1,0-1,5 мм. Пролетая в узком зазоре, равном размеру капли, капля касается поверхности гофра и за счет действия сил поверхностного сцепления оседает на поверхности и расплющивается в пленку. Мелкие капли, имеюшие диаметр меньше 1 мм, обладают меньшей инерционностью и, пролетая в зазоре между вершинами гофров, отклоняются вместе с газовым потоком, изменяют направление движения и неизбежно падают на поверхность листов насадки Для их улавливания нет необходимости уменьшать зазор между вершинами гофров и соответственно увеличивать гидравлическое сопротивление насадки. После гофрированного участка жидкость стекает на средний участок, содержащий прямоугольные отверстия 5 и отогнутые под углом впорх прямоугольные 5 10 15 20 25 30 35 40 45 50 55 просечные элементы 4 и 6. служащие для разбивания крупных струй жидкости нз более мелкие. Схема дробления крупных потоков жидкости на более мелкие показана на фиг 5. Горизонтальные ряды просечных элементов 4 и 6 расположены друг над другом попарно, а пары просечных элементов расположены в шахматном порядке. В каждой ларе рядов расположенные друг над другом просечные элементы отклонены в разные стороны. 8 следующей паре рядов просечки расположены под перемычками между просеками соседней пары. Такое расположение просечек обеспечивает равномерное дробление крупных потоков жидкости с обеих сторон листа. Попавшая на лист крупная капля жидкости, обозначенная тремя направленными вниз стрелками слева вверху фиг.5, движется с большой скоростью и, встретив на своем пути отогнутую вверх просечку 4 верхнего ряда, делится на два потока, стекающие по правой и по левой сторонам просечки. Встречая на пути отверстия второго сверху ряда (просечки этих отверстий отогнуты на тыльную сторону листа) крупный поток практически не деформируется (хотя некоторая часть жидкости перетекает на тыльную сторону листа) и продолжает стекать дальше под углом вниз до встречи со сдвинутыми по горизонтали просечками второй пары горизонтальных рядов. На этих просечках происходит последующее деление потоков на более мелкие. Поскольку вероятность попадания струй жидкости на обе стороны листа одинакова, поэтому следует обеспечивать одинаковые условия их дробления на обеих поверхностях листа. Это требование выполняется лишь в том случае, когда расстояние между просечными элементами в горизонтальных рядах равно ширине просечных элементов. Несоблюдение этого требования ухудшает равномерность распределения жидкости. Процесс деления крупных струй целесообразно повторять 3-5 раз в зависимости от степени неравномерности подачи орои.эния и расстояния между точками подачи и-рупных струй (т.е. число пар рядов равно 3-5) Дробление крупных струй на тыльной стороне листа осуществляется аналогично После трех-пяти-крэтного деления, крупные струи превращаются в более мелкие, теряют свою кинетическую энергию и для их дальнейшего растекания уже необходимо использовать другие, более мелкие и мягче воздействующие на поток конструктивные элементы. 7 1777950 Такими элементами являются расположенные в шахматном порядке продолговатые горизонтальные отверстия 8 с зубчатыми верхними краями Растекание жидкости на нижнем участке листа с зубчатыми отверстиями показано на фиг 6 Малоинерционные струйки жидкости, попадающие на зубчатые отверстия, обтекают перемычки 10 зубьев. Они стекают на правый и левый зуб от перемычки и образуют на этих зубьях отдельные капли. Достигнувшие достаточного размера капли отрываются от зубьев, пролетают в свободном пространстве до нижнего края отверстия и падают на его нижние кромки, при этом частично расплющиваются и делятся на две части, стекающие по обеим сторонам листа (лицевой и тыльной). Поскольку в нижележащих рядах отверстий под каждым зубом 9 расположена перемычка 10, стекающая вертикэльно жидкость обтекает перемычки зубьев и на каждом ряде отверстий делится на две части. Многократное деление мелких струй приводит к достаточно равномерному распределению жидкости. Меньшая ширина элементов зубчатых отверстий по сравнению с шириной просечных элементов средних участков листа способствует более тонкому распределению жидкости по поверхности насадки. Наиболее равномерное деление жидкости достигается при условии, когда ширина зубьев зубчатых отверстий равна ширине перемычек между зубьями. В этом случае обеспечивается симметричное растекание жидкости в обе стороны без возникновения поперечной и продольной неравномерности. Схема растекания элементарного потока жидкости на нижнем участке площадки показана на фиг.6 Еоерху справа. Попавший на перемычку зуба поток на верхнем отверстии делится на две части, на втором сверху отверстии - на три части, на третьем - на четыре части и так далее вплоть до равномерного распределения по всей ширине листа. Следует обратить внимание на то, что описанное движение жидкости на зубчатых отверстиях происходит только в случае небольших малоинерциоиных потоков жидкости. Крупные потоки жидкости обладают большой кинетической энергией и стекают по зубчатым отверстиям вертикально вниз, практически не вступая с ними во пзаимодействие и не разделяясь на более мелкие потоки. Поэтому использование зубчатых отверстий для равномерного распределения жидкости эффективно только после предварительного дробления крупных 5 10 15 20 25 30 35 40 45 50 55 8 струй на болеемелкие с помощью отогнутых вверх просечных элементов. Учитывая, "го на нижний участок листа с зубчатыми отверстиями попадает уже предварительно распределенная жидкость, количество рядов зубчатых отверстий целесообразно принимать в пределах пяти-семи. Дальнейшее увеличение их количества практически не приводит к усилению положительного эффекта. Количество рядов зубчатых отверстий, как и количество пар рядов отогнутых просечных элементов, должно определяться исходя из степени неравномерности подачи орошения. От количества рядов распределительных элементов зависит высота насадки. Равномерное распределение всей жидкости по ширине листов достигается после •того, когда растекающиеся потоки жидкости многократно перекрывают друг друга. Многократно повторяющееся деление жидкости на просечных элементах и зубьях отверстий в конечном итоге может приводить к перетеканию части жидкости на края листов. Чтобы избежать этого нежелательного явления, края листов снабжают вырезами 7 или другими конструктивными элементами, отклоняющими потоки жидкости к средине листов. Такими элементами могут бы'ть отогнутые под углом вниз просечные элементы, вырезы с отгибом верхней части, специальные перераспределительные планки, вставки и друсие элементы. Важно, и тобы они не приводили к излишнему увеличению гидравлического сопротивления и усложнению конструкции. В нижней части листов для отклонения стекающей на края жидкости к центральной части листов использованы косые срезы 11, выполненные в верхних краях зубчатых отверстий. Дальнейшее улучшение распределения мелких струй жидкости на нижнем участке листо'в с горизонтальными рядами зубчатых отверстий может быть достигнуто путем выполнения между горизонтальными рядами отверстий Z-образиых горизонтальных гофров 13 - см. фиг.7,8 - с высотой гофров 3-4 мм. Во время обтекания жидкостью выступов и впадин гофрированного участка происходит дополнительное распределение жидкости в поперечном направлении. Это явление вызывается влиянием сил поверхностного натяжения и гидродинамического взаимодействия потоков газа \л жидкости. Вовремя обтекания выступа гофра-см. фиг.Э - жидкий поток меняет направление движения и тормозится, что приводит к его утолщению. Под действием динамического 1777ЭЬ0 нзпора газорого потока м сил смачивания утолщенная часть струй частично растекается а поперечном направлении и за гофром струя стекает более широким фронтом. Дополнительное поперечное растекание жидкости происходит и во внутренних каналах 14 гофров - см. фиг,10. Основное влияние в этом случае оказывают капиллярные силы, вызывающие растекание жидкости внутри канавок, которые условно можно рассматривать как капиллярные каналы. Растекание жидкости внутри канавок гофров приводит к увеличению ширины струек. Таким образом, гофрирование нижней части листов способствует улучшению распределения жидкости. Поскольку растекание жидкости на гофрированных участках вызвано главным образом капиллярными силами, размеры гофров не должны превышать сферы действия этих сил, т.е. должны быть в пределах линейной величины капиллярной постоянной, значение которой для обычных рабочих жидкостей не превышает 3-4 мм. Малая высота гофров позволяет улучшить равномерность распределения ж и д к о с т и без существенного увеличения гидравлического сопротивления, 10 Насадка проста в изготовлении и может быть получена штамповкой или прокаткой плоских листов с последующим отгибанием просечных элементов 5 10 15 20 25 Для улучшение распределения жидкости на уровне микропотогоз поверхность 30 насадки гидрофишлзируется, подвергается дополнительной механической обработке, например, покрывается накаткой или насечкой, или на нее наносился хороыо смачиваемый вспомогательный материал, 35 например, слой мелкозернистого кварцевого песка, слой активированного угля, ткєшь, металлическая сетка и др. Это способствует смачиванию поверхности микропленкой жидкости, по которой хорошо рассекается 40 жидкий поток большей толщины. Важным достоинством насадки является то, что обеспечивая хорошую распределительную способность, она одновременно обладает высокими тепломассообменными 45 характеристиками. При невысоком гидравлическом сопротивлении и этой насадке достигается эффективна^ турбулизацмя взаимодействующих потоков, приводящая к активизации процесса межфазного перено- 50 са. Насадка практически не содержит конструктивных элементов, которые не участвовали бы в создании условий тесного контактирования газового и жидкостного потоков. 55 Эффект и пность использования насадки в каждом конкретном случае зависит от степени неравномерности потока жидкости, которая была в аппарате до ее использовании. Формула изобретения 1.Распределительная регулярная насадка, состоящая из одинаковых расположенных параллельно на равном расстоянии вертикальных листов с гофрами, просечками и перфорацией о т л и ч а ю щ а я с я тем, что. с целью повышения равномерности распределения и исключения кзналообразовакия и байпасирования жидкости в широком диапазоне плотностей орошения при сохранении низкого гидравлического сопротивления за счет предупреждения провала орошающей жидкости, дробления крупных струй на более мелкие и растекания мелких струй с одновременным перетеканием жидкости на обе стороны листов, верхний участок каждого листа гофрирован горизонтально направленными гофрами, средний участок имеет прямоугольные просеченные отверстия с отогнутыми вверх по верхней стороне отверстий в разные стороны относительно плоскости листа просечными злементами, расположенными горизонтальными рядами попарно в шахматном порядке, а нижний участок перфорирован вытянутыми по горизонтали прямоугольными отверстиями с зубчатыми верхними краями H(JH этом ширина зубьев равно расстоянию между ними и меньше ширины просечных элементов, расположенных по горизонтали на расстоянии, равном тк ширине. 2.Насадка п о п 1, о т л и ч а ю щ а я с я тем, что, с целью снижения гидравлического сопротивления, горизонтально направленные гофры верхнего участка имеют 2-образную форму. 3, Насадка по пп.1 и 2 , о т л и ч а ю щ а я , с я тем, что, с целью предупреждения стекания жидкости на края листов, последние снабжены вырезами. 4.Наседка по пп.1-3, о т л и ч а ю щ а чс я тем, что, с целью улучшения растекания мелких струй по поверхности листов она снабжена горизонтальными Z-образными гофрами, установленными между горизонтальными рядами отверстий с зубчатыми краями. 5.Насадка по пп.1-4, о т п и ч а ю щ а л с я тем, ЧТО, С целью улучшения распределения жидкости на уровне микропотоков, поверхность насадки гидрофилизирована, или имеет мелкую насечку или накатку, или покрыта слоем мелкоячеистого хорошо смачиваемого материала. 1777950 •7 2 3 II вв і—| I 1 Л-й , ІОН5 гп г*1 В П •5 I 1 Г""! I 1 ( 1 6 і— L r--i Г1 і 1 '—I ad dab a \—і |—I I—I Г"! I—I 1—I I—і 3 І—і ti In П-П-П П Л Л П-П-П ги П_П_П ПЛ-Л ГШЗІ I 10 ,|_ 11 in [^ІП^І м [ШЛПЛЛ Фиг./ ч 2 arm Фиг.З гггш & I І Инн I \ :rr^amt >г f w Сн^^—Ц ' •' • v' ^ Шшллі* І V ї 1777950 13 13 \ Фиг. 7 Фиг,8 Фиг. JO Фиг. 9 Редактор А Егорова \ Составитель А.Марценюк Техред М Моргентал Корректор Л.Лукач Заказ 4153 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
