Прилад для вимірювання складових сумарної потужності втрат електроенергії в трифазній системі електропостачання

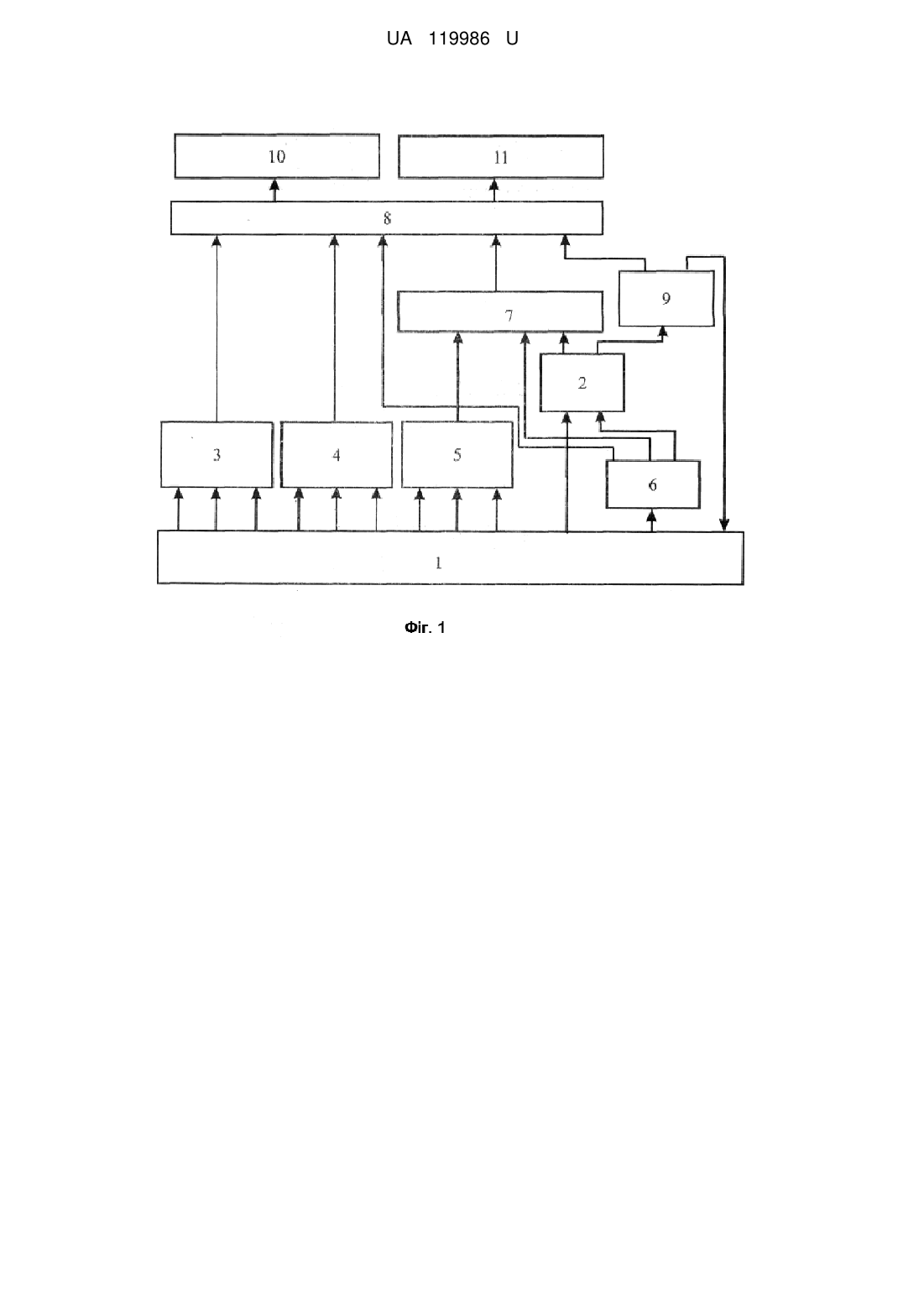

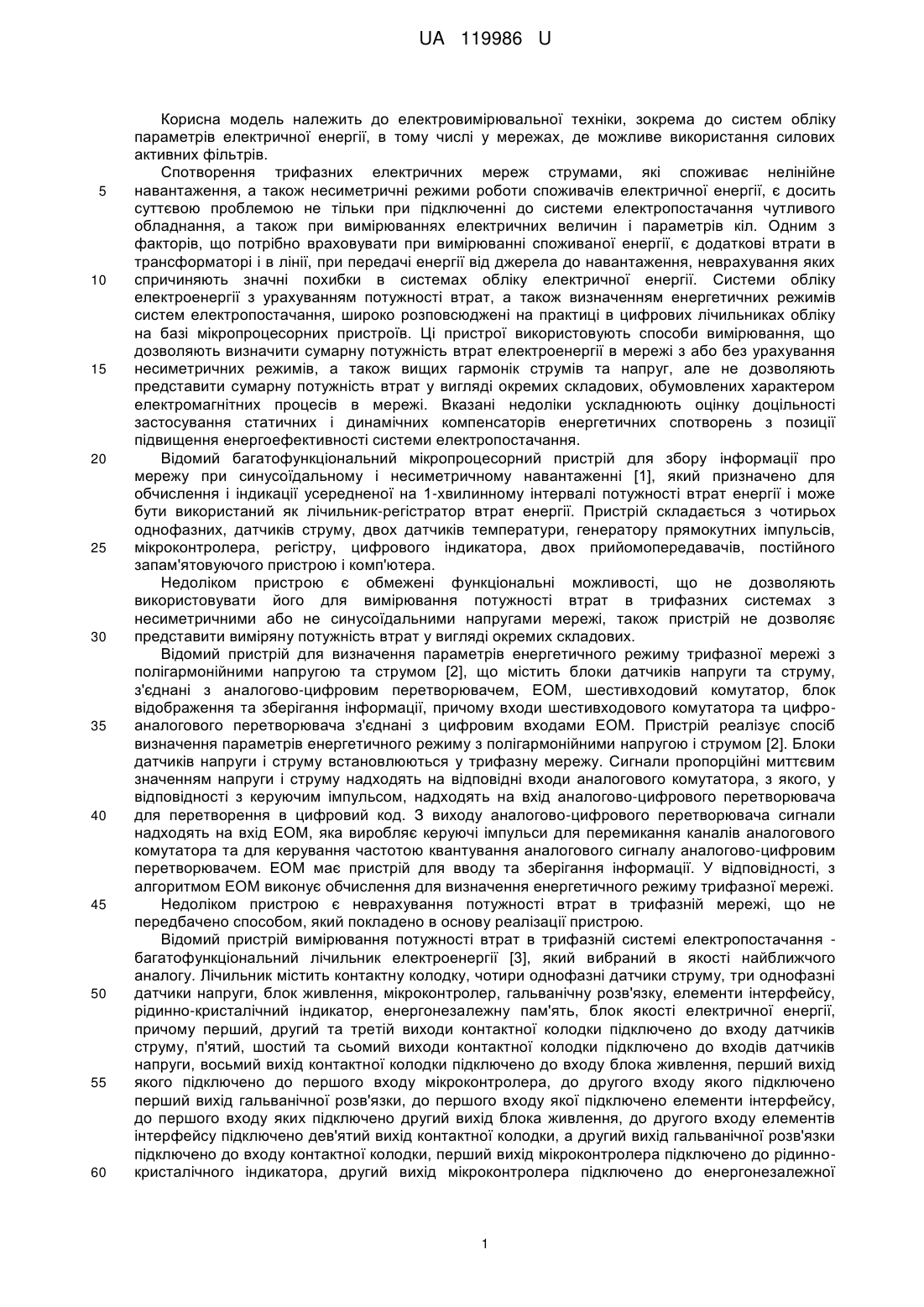

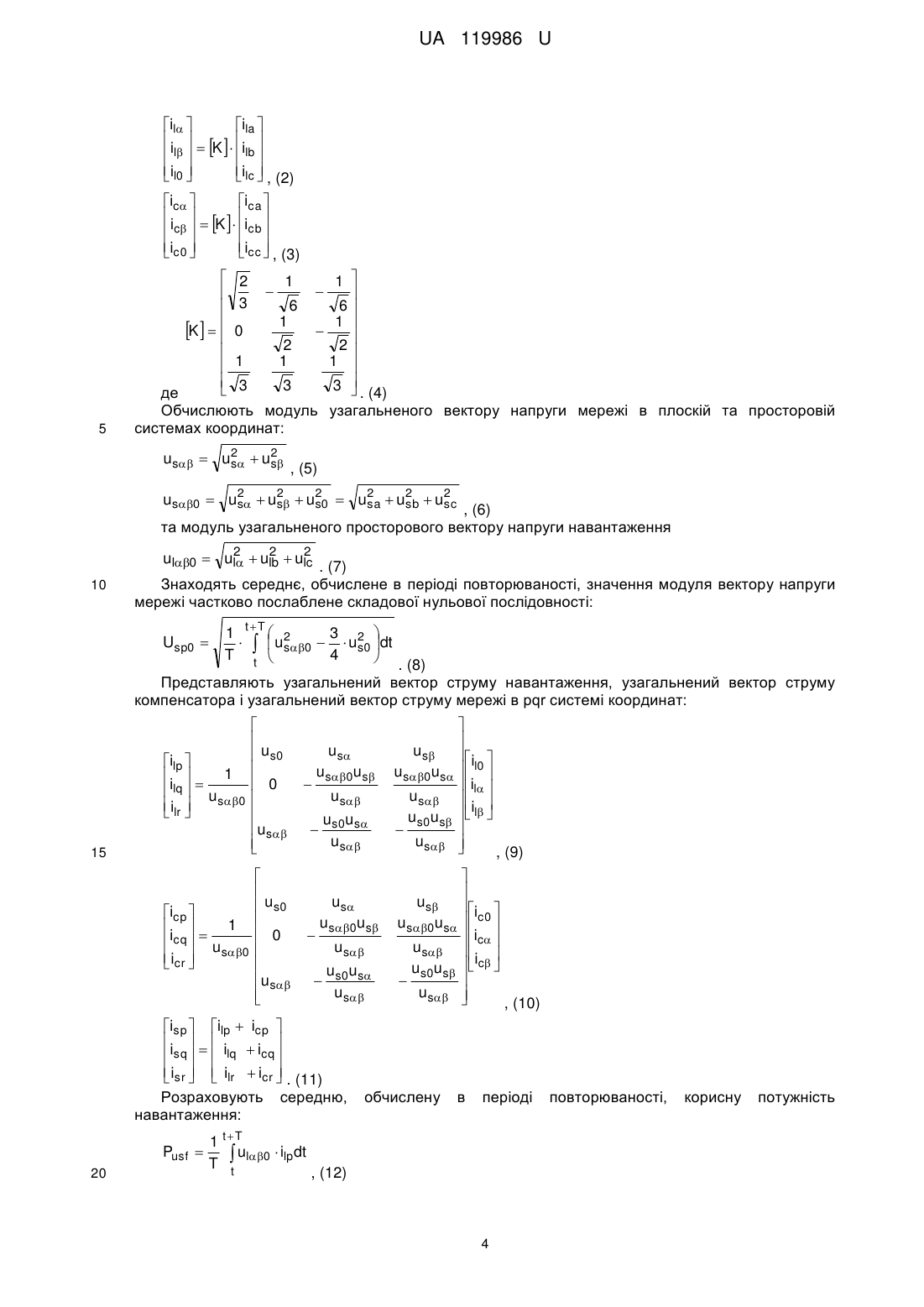

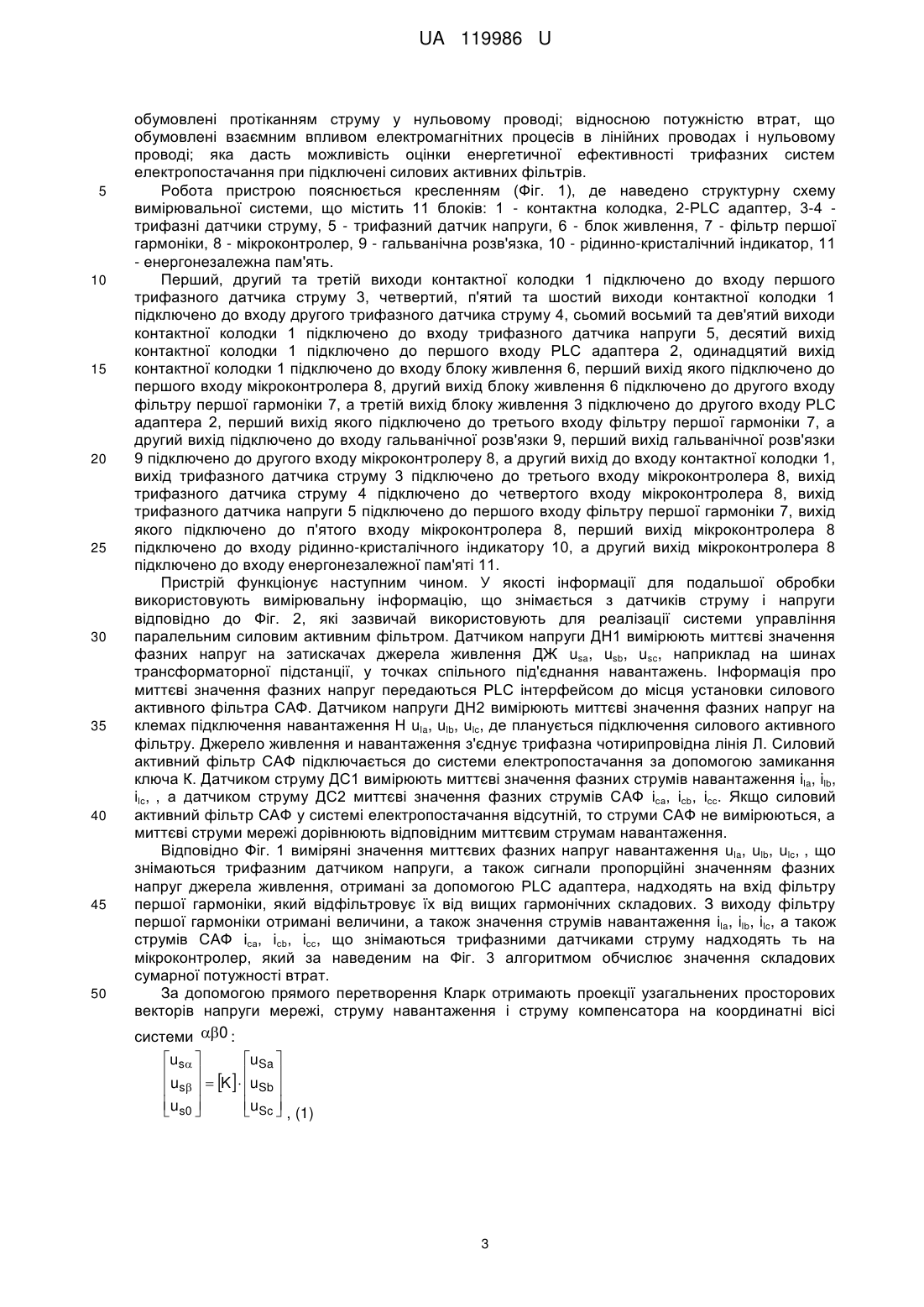

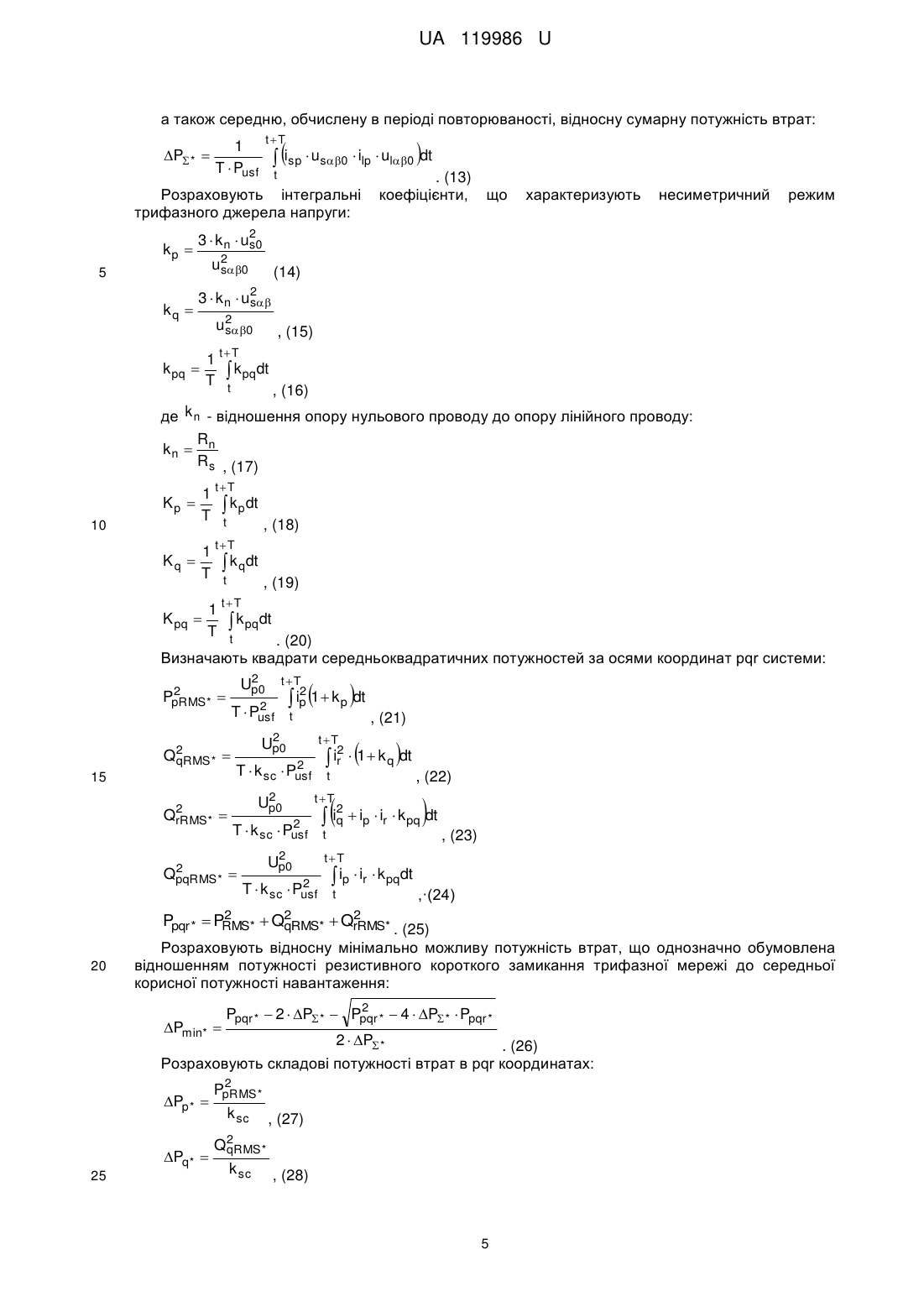

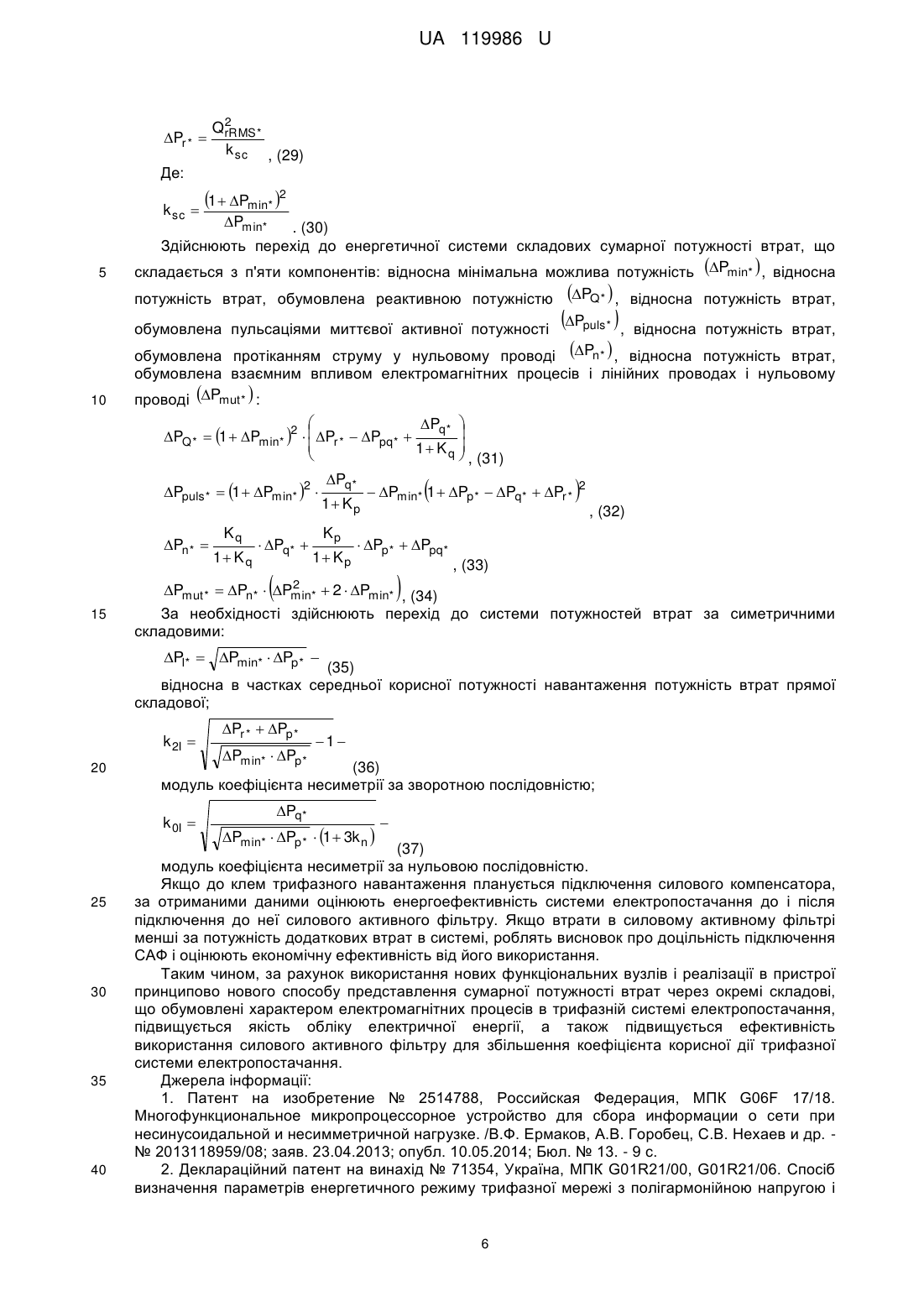

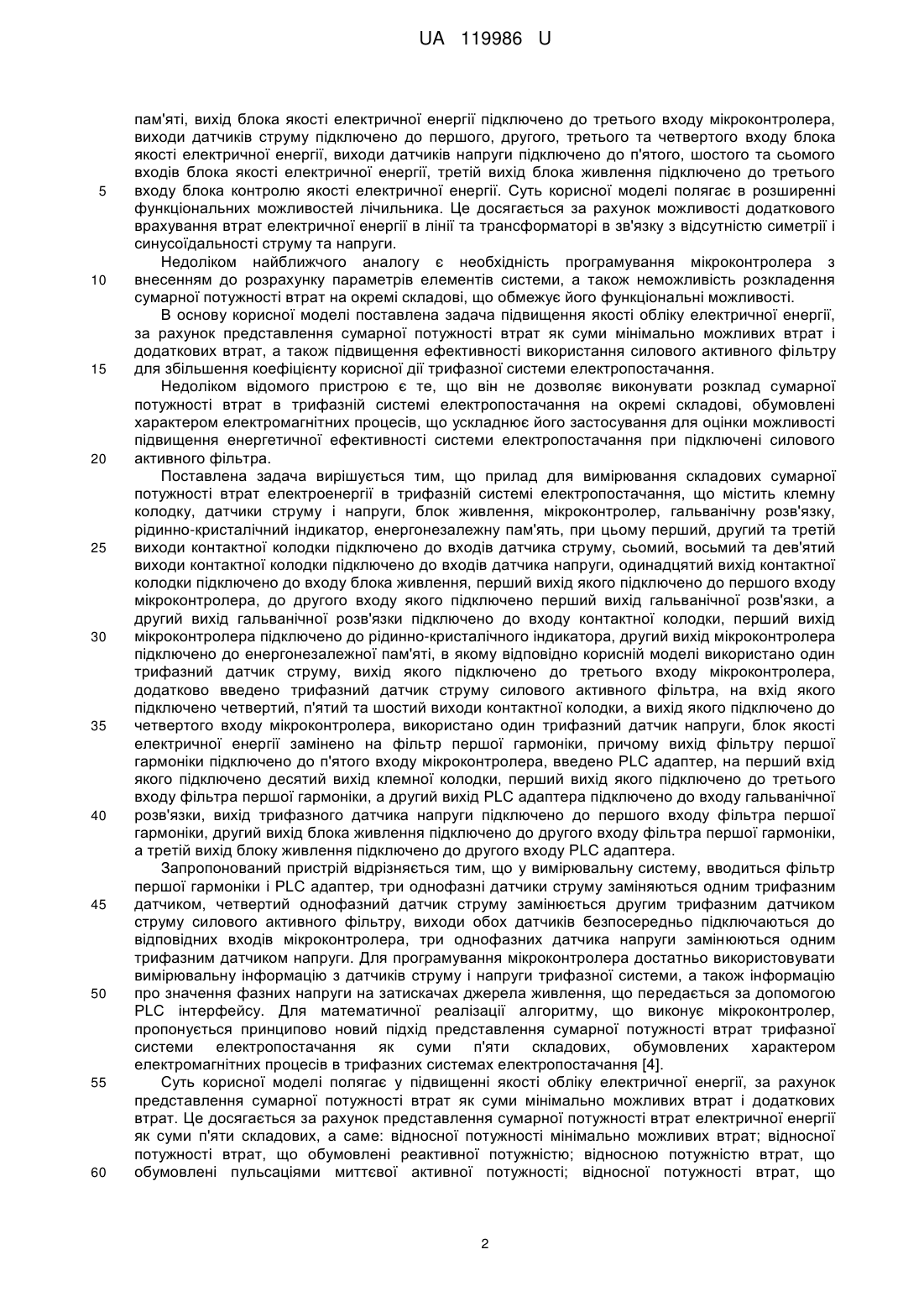

Реферат: Прилад для вимірювання складових сумарної потужності втрат електроенергії в трифазній системі електропостачання містить клемну колодку, датчики струму і напруги, блок живлення, мікроконтролер, гальванічну розв'язку, рідинно-кристалічний індикатор, енергонезалежну пам'ять, при цьому перший, другий та третій виходи контактної колодки підключено до входів датчика струму, сьомий, восьмий та дев'ятий виходи контактної колодки підключено до входів датчика напруги, одинадцятий вихід контактної колодки підключено до входу блока живлення, перший вихід якого підключено до першого входу мікроконтролера, до другого входу якого підключено перший вихід гальванічної розв'язки, а другий вихід гальванічної розв'язки підключено до входу контактної колодки, перший вихід мікроконтролера підключено до рідиннокристалічного індикатора, другий вихід мікроконтролера підключено до енергонезалежної пам'яті. В системі використано один трифазний датчик струму, вихід якого підключено до третього входу мікроконтролера, додатково введено трифазний датчик струму силового активного фільтра, на вхід якого підключено четвертий, п'ятий та шостий виходи контактної колодки, а вихід якого підключено до четвертого входу мікроконтролера, використано один трифазний датчик напруги, блок якості електричної енергії замінено на фільтр першої гармоніки, причому вихід фільтру першої гармоніки підключено до п'ятого входу мікроконтролера, введено PLC адаптер, на перший вхід якого підключено десятий вихід клемної колодки, перший вихід якого підключено до третього входу фільтра першої гармоніки, а другий вихід PLC адаптера підключено до входу гальванічної розв'язки, вихід трифазного датчика напруги підключено до першого входу фільтра першої гармоніки, другий вихід блока живлення підключено до другого входу фільтра першої гармоніки, а третій вихід блока живлення підключено до другого входу PLC адаптера. UA 119986 U (54) ПРИЛАД ДЛЯ ВИМІРЮВАННЯ СКЛАДОВИХ СУМАРНОЇ ПОТУЖНОСТІ ВТРАТ ЕЛЕКТРОЕНЕРГІЇ В ТРИФАЗНІЙ СИСТЕМІ ЕЛЕКТРОПОСТАЧАННЯ UA 119986 U UA 119986 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електровимірювальної техніки, зокрема до систем обліку параметрів електричної енергії, в тому числі у мережах, де можливе використання силових активних фільтрів. Спотворення трифазних електричних мереж струмами, які споживає нелінійне навантаження, а також несиметричні режими роботи споживачів електричної енергії, є досить суттєвою проблемою не тільки при підключенні до системи електропостачання чутливого обладнання, а також при вимірюваннях електричних величин і параметрів кіл. Одним з факторів, що потрібно враховувати при вимірюванні споживаної енергії, є додаткові втрати в трансформаторі і в лінії, при передачі енергії від джерела до навантаження, неврахування яких спричиняють значні похибки в системах обліку електричної енергії. Системи обліку електроенергії з урахуванням потужності втрат, а також визначенням енергетичних режимів систем електропостачання, широко розповсюджені на практиці в цифрових лічильниках обліку на базі мікропроцесорних пристроїв. Ці пристрої використовують способи вимірювання, що дозволяють визначити сумарну потужність втрат електроенергії в мережі з або без урахування несиметричних режимів, а також вищих гармонік струмів та напруг, але не дозволяють представити сумарну потужність втрат у вигляді окремих складових, обумовлених характером електромагнітних процесів в мережі. Вказані недоліки ускладнюють оцінку доцільності застосування статичних і динамічних компенсаторів енергетичних спотворень з позиції підвищення енергоефективності системи електропостачання. Відомий багатофункціональний мікропроцесорний пристрій для збору інформації про мережу при синусоїдальному і несиметричному навантаженні [1], який призначено для обчислення і індикації усередненої на 1-хвилинному інтервалі потужності втрат енергії і може бути використаний як лічильник-регістратор втрат енергії. Пристрій складається з чотирьох однофазних, датчиків струму, двох датчиків температури, генератору прямокутних імпульсів, мікроконтролера, регістру, цифрового індикатора, двох прийомопередавачів, постійного запам'ятовуючого пристрою і комп'ютера. Недоліком пристрою є обмежені функціональні можливості, що не дозволяють використовувати його для вимірювання потужності втрат в трифазних системах з несиметричними або не синусоїдальними напругами мережі, також пристрій не дозволяє представити виміряну потужність втрат у вигляді окремих складових. Відомий пристрій для визначення параметрів енергетичного режиму трифазної мережі з полігармонійними напругою та струмом [2], що містить блоки датчиків напруги та струму, з'єднані з аналогово-цифровим перетворювачем, ЕОМ, шестивходовий комутатор, блок відображення та зберігання інформації, причому входи шестивходового комутатора та цифроаналогового перетворювача з'єднані з цифровим входами ЕОМ. Пристрій реалізує спосіб визначення параметрів енергетичного режиму з полігармонійними напругою і струмом [2]. Блоки датчиків напруги і струму встановлюються у трифазну мережу. Сигнали пропорційні миттєвим значенням напруги і струму надходять на відповідні входи аналогового комутатора, з якого, у відповідності з керуючим імпульсом, надходять на вхід аналогово-цифрового перетворювача для перетворення в цифровий код. З виходу аналогово-цифрового перетворювача сигнали надходять на вхід ЕОМ, яка виробляє керуючі імпульси для перемикання каналів аналогового комутатора та для керування частотою квантування аналогового сигналу аналогово-цифровим перетворювачем. ЕОМ має пристрій для вводу та зберігання інформації. У відповідності, з алгоритмом ЕОМ виконує обчислення для визначення енергетичного режиму трифазної мережі. Недоліком пристрою є неврахування потужності втрат в трифазній мережі, що не передбачено способом, який покладено в основу реалізації пристрою. Відомий пристрій вимірювання потужності втрат в трифазній системі електропостачання багатофункціональний лічильник електроенергії [3], який вибраний в якості найближчого аналогу. Лічильник містить контактну колодку, чотири однофазні датчики струму, три однофазні датчики напруги, блок живлення, мікроконтролер, гальванічну розв'язку, елементи інтерфейсу, рідинно-кристалічний індикатор, енергонезалежну пам'ять, блок якості електричної енергії, причому перший, другий та третій виходи контактної колодки підключено до входу датчиків струму, п'ятий, шостий та сьомий виходи контактної колодки підключено до входів датчиків напруги, восьмий вихід контактної колодки підключено до входу блока живлення, перший вихід якого підключено до першого входу мікроконтролера, до другого входу якого підключено перший вихід гальванічної розв'язки, до першого входу якої підключено елементи інтерфейсу, до першого входу яких підключено другий вихід блока живлення, до другого входу елементів інтерфейсу підключено дев'ятий вихід контактної колодки, а другий вихід гальванічної розв'язки підключено до входу контактної колодки, перший вихід мікроконтролера підключено до рідиннокристалічного індикатора, другий вихід мікроконтролера підключено до енергонезалежної 1 UA 119986 U 5 10 15 20 25 30 35 40 45 50 55 60 пам'яті, вихід блока якості електричної енергії підключено до третього входу мікроконтролера, виходи датчиків струму підключено до першого, другого, третього та четвертого входу блока якості електричної енергії, виходи датчиків напруги підключено до п'ятого, шостого та сьомого входів блока якості електричної енергії, третій вихід блока живлення підключено до третього входу блока контролю якості електричної енергії. Суть корисної моделі полягає в розширенні функціональних можливостей лічильника. Це досягається за рахунок можливості додаткового врахування втрат електричної енергії в лінії та трансформаторі в зв'язку з відсутністю симетрії і синусоїдальності струму та напруги. Недоліком найближчого аналогу є необхідність програмування мікроконтролера з внесенням до розрахунку параметрів елементів системи, а також неможливість розкладення сумарної потужності втрат на окремі складові, що обмежує його функціональні можливості. В основу корисної моделі поставлена задача підвищення якості обліку електричної енергії, за рахунок представлення сумарної потужності втрат як суми мінімально можливих втрат і додаткових втрат, а також підвищення ефективності використання силового активного фільтру для збільшення коефіцієнту корисної дії трифазної системи електропостачання. Недоліком відомого пристрою є те, що він не дозволяє виконувати розклад сумарної потужності втрат в трифазній системі електропостачання на окремі складові, обумовлені характером електромагнітних процесів, що ускладнює його застосування для оцінки можливості підвищення енергетичної ефективності системи електропостачання при підключені силового активного фільтра. Поставлена задача вирішується тим, що прилад для вимірювання складових сумарної потужності втрат електроенергії в трифазній системі електропостачання, що містить клемну колодку, датчики струму і напруги, блок живлення, мікроконтролер, гальванічну розв'язку, рідинно-кристалічний індикатор, енергонезалежну пам'ять, при цьому перший, другий та третій виходи контактної колодки підключено до входів датчика струму, сьомий, восьмий та дев'ятий виходи контактної колодки підключено до входів датчика напруги, одинадцятий вихід контактної колодки підключено до входу блока живлення, перший вихід якого підключено до першого входу мікроконтролера, до другого входу якого підключено перший вихід гальванічної розв'язки, а другий вихід гальванічної розв'язки підключено до входу контактної колодки, перший вихід мікроконтролера підключено до рідинно-кристалічного індикатора, другий вихід мікроконтролера підключено до енергонезалежної пам'яті, в якому відповідно корисній моделі використано один трифазний датчик струму, вихід якого підключено до третього входу мікроконтролера, додатково введено трифазний датчик струму силового активного фільтра, на вхід якого підключено четвертий, п'ятий та шостий виходи контактної колодки, а вихід якого підключено до четвертого входу мікроконтролера, використано один трифазний датчик напруги, блок якості електричної енергії замінено на фільтр першої гармоніки, причому вихід фільтру першої гармоніки підключено до п'ятого входу мікроконтролера, введено PLC адаптер, на перший вхід якого підключено десятий вихід клемної колодки, перший вихід якого підключено до третього входу фільтра першої гармоніки, а другий вихід PLC адаптера підключено до входу гальванічної розв'язки, вихід трифазного датчика напруги підключено до першого входу фільтра першої гармоніки, другий вихід блока живлення підключено до другого входу фільтра першої гармоніки, а третій вихід блоку живлення підключено до другого входу PLC адаптера. Запропонований пристрій відрізняється тим, що у вимірювальну систему, вводиться фільтр першої гармоніки і PLC адаптер, три однофазні датчики струму заміняються одним трифазним датчиком, четвертий однофазний датчик струму замінюється другим трифазним датчиком струму силового активного фільтру, виходи обох датчиків безпосередньо підключаються до відповідних входів мікроконтролера, три однофазних датчика напруги замінюються одним трифазним датчиком напруги. Для програмування мікроконтролера достатньо використовувати вимірювальну інформацію з датчиків струму і напруги трифазної системи, а також інформацію про значення фазних напруги на затискачах джерела живлення, що передається за допомогою PLC інтерфейсу. Для математичної реалізації алгоритму, що виконує мікроконтролер, пропонується принципово новий підхід представлення сумарної потужності втрат трифазної системи електропостачання як суми п'яти складових, обумовлених характером електромагнітних процесів в трифазних системах електропостачання [4]. Суть корисної моделі полягає у підвищенні якості обліку електричної енергії, за рахунок представлення сумарної потужності втрат як суми мінімально можливих втрат і додаткових втрат. Це досягається за рахунок представлення сумарної потужності втрат електричної енергії як суми п'яти складових, а саме: відносної потужності мінімально можливих втрат; відносної потужності втрат, що обумовлені реактивної потужністю; відносною потужністю втрат, що обумовлені пульсаціями миттєвої активної потужності; відносної потужності втрат, що 2 UA 119986 U 5 10 15 20 25 30 35 40 45 50 обумовлені протіканням струму у нульовому проводі; відносною потужністю втрат, що обумовлені взаємним впливом електромагнітних процесів в лінійних проводах і нульовому проводі; яка дасть можливість оцінки енергетичної ефективності трифазних систем електропостачання при підключені силових активних фільтрів. Робота пристрою пояснюється кресленням (Фіг. 1), де наведено структурну схему вимірювальної системи, що містить 11 блоків: 1 - контактна колодка, 2-PLC адаптер, 3-4 трифазні датчики струму, 5 - трифазний датчик напруги, 6 - блок живлення, 7 - фільтр першої гармоніки, 8 - мікроконтролер, 9 - гальванічна розв'язка, 10 - рідинно-кристалічний індикатор, 11 - енергонезалежна пам'ять. Перший, другий та третій виходи контактної колодки 1 підключено до входу першого трифазного датчика струму 3, четвертий, п'ятий та шостий виходи контактної колодки 1 підключено до входу другого трифазного датчика струму 4, сьомий восьмий та дев'ятий виходи контактної колодки 1 підключено до входу трифазного датчика напруги 5, десятий вихід контактної колодки 1 підключено до першого входу PLC адаптера 2, одинадцятий вихід контактної колодки 1 підключено до входу блоку живлення 6, перший вихід якого підключено до першого входу мікроконтролера 8, другий вихід блоку живлення 6 підключено до другого входу фільтру першої гармоніки 7, а третій вихід блоку живлення 3 підключено до другого входу PLC адаптера 2, перший вихід якого підключено до третього входу фільтру першої гармоніки 7, а другий вихід підключено до входу гальванічної розв'язки 9, перший вихід гальванічної розв'язки 9 підключено до другого входу мікроконтролеру 8, а другий вихід до входу контактної колодки 1, вихід трифазного датчика струму 3 підключено до третього входу мікроконтролера 8, вихід трифазного датчика струму 4 підключено до четвертого входу мікроконтролера 8, вихід трифазного датчика напруги 5 підключено до першого входу фільтру першої гармоніки 7, вихід якого підключено до п'ятого входу мікроконтролера 8, перший вихід мікроконтролера 8 підключено до входу рідинно-кристалічного індикатору 10, а другий вихід мікроконтролера 8 підключено до входу енергонезалежної пам'яті 11. Пристрій функціонує наступним чином. У якості інформації для подальшої обробки використовують вимірювальну інформацію, що знімається з датчиків струму і напруги відповідно до Фіг. 2, які зазвичай використовують для реалізації системи управління паралельним силовим активним фільтром. Датчиком напруги ДН1 вимірюють миттєві значення фазних напруг на затискачах джерела живлення ДЖ usa, usb, usc, наприклад на шинах трансформаторної підстанції, у точках спільного під'єднання навантажень. Інформація про миттєві значення фазних напруг передаються PLC інтерфейсом до місця установки силового активного фільтра САФ. Датчиком напруги ДН2 вимірюють миттєві значення фазних напруг на клемах підключення навантаження Н ula, ulb, ulc, де планується підключення силового активного фільтру. Джерело живлення и навантаження з'єднує трифазна чотирипровідна лінія Л. Силовий активний фільтр САФ підключається до системи електропостачання за допомогою замикання ключа К. Датчиком струму ДС1 вимірюють миттєві значення фазних струмів навантаження іla, ilb, ilc, , a датчиком струму ДС2 миттєві значення фазних струмів САФ іса, ісb, ісс. Якщо силовий активний фільтр САФ у системі електропостачання відсутній, то струми САФ не вимірюються, а миттєві струми мережі дорівнюють відповідним миттєвим струмам навантаження. Відповідно Фіг. 1 виміряні значення миттєвих фазних напруг навантаження ula, ulb, ulc, , що знімаються трифазним датчиком напруги, а також сигнали пропорційні значенням фазних напруг джерела живлення, отримані за допомогою PLC адаптера, надходять на вхід фільтру першої гармоніки, який відфільтровує їх від вищих гармонічних складових. З виходу фільтру першої гармоніки отримані величини, а також значення струмів навантаження іla, ilb, ilc, а також струмів САФ іса, ісb, ісс, що знімаються трифазними датчиками струму надходять ть на мікроконтролер, який за наведеним на Фіг. 3 алгоритмом обчислює значення складових сумарної потужності втрат. За допомогою прямого перетворення Кларк отримають проекції узагальнених просторових векторів напруги мережі, струму навантаження і струму компенсатора на координатні вісі системи 0 : us  uSa      us   K   uSb  us0  uSc      , (1) 3 UA 119986 U il  ila      il   K   ilb  il0  ilc      , (2) ic  ica      ic   K   icb   ic 0  icc      5 , (3)  2 1    3 6  1 K    0   2  1  1  3 3  де Обчислюють модуль системах координат: us  u2  u2 s s 1   6 1   2 1  3  . (4)  узагальненого вектору напруги мережі в плоскій та просторовій , (5) us0  u2  u2  u20  u2  u2  u2 s s s sa sb sc , (6) та модуль узагальненого просторового вектору напруги навантаження 10 2 2 ul0  ul2  ulb  ulc  . (7) Знаходять середнє, обчислене в періоді повторюваності, значення модуля вектору напруги мережі частково послаблене складової нульової послідовності: Usp0  1 t T  2 3     us0   u20 dt s T t  4  . (8) Представляють узагальнений вектор струму навантаження, узагальнений вектор струму компенсатора і узагальнений вектор струму мережі в pqr системі координат: 15    u s0 ilp  1    ilq    0  us0   ilr     us   u s us0us     u s0 icp  1     0 icq   u s0   icr     us   us u u  s0 s us  us us0us us u u  s0 s us   us  i  us0us   l0   il us    i  us0us   l   us   , (9)   us  i  us0us   c 0   ic us    i  us0us   c    us   , (10) isp  ilp  icp      isq    ilq  icq   isr   ilr  icr      Розраховують навантаження: Pusf  20 . (11) середню, 1 tT  ul0  ilp dt T t обчислену в періоді , (12) 4 повторюваності, корисну потужність UA 119986 U а також середню, обчислену в періоді повторюваності, відносну сумарну потужність втрат: 1 t T  isp  us0  ilp  ul0 dt T  Pusf t . (13) Розраховують інтегральні коефіцієнти, що трифазного джерела напруги:  P *  kp  характеризують несиметричний режим 3  k n  u20 s u20 s 5 kq   (14) 3  k n  u2 s 2 us0 , (15) tT 1 k pqdt T  t , (16) k pq  де k n - відношення опору нульового проводу до опору лінійного проводу: R kn  n Rs , (17) Kp  10 Kq  1 tT k p dt T  t , (18) tT 1 k qdt T  t , (19) K pq  1 tT  k pqdt T t . (20) Визначають квадрати середньоквадратичних потужностей за осями координат pqr системи: t T 2 ip 2 T  Pusf t 2 Up0 2 PpRMS*  Q2 qRMS *  15 2 QrRMS*  1 kp dt , (21) t T 2 ir 2 T  k sc  Pusf t 2 Up0     1  k q dt , (22)  iq  ip  ir  kpq dt 2 Up0 t T 2 T  k sc  Pusf t 2 QpqRMS *  2 , (23) 2 Up0 t T 2 T  k sc  Pusf t 2 Ppqr *  PRMS* 20   Q2 qRMS*  ip  ir  kpqdt ,·(24) 2  QrRMS* . (25) Розраховують відносну мінімально можливу потужність втрат, що однозначно обумовлена відношенням потужності резистивного короткого замикання трифазної мережі до середньої корисної потужності навантаження: Pmin*  2 Ppqr *  2  P *  Ppqr *  4  P *  Ppqr * 2  P * . (26) Розраховують складові потужності втрат в pqr координатах: Pp *  Pq*  25 2 PpRMS * k sc , (27) Q2 qRMS * k sc , (28) 5 UA 119986 U Pr *  2 QrRMS * k sc , (29) Де: k sc  5 1  Pmin* 2 Pmin* . (30) Здійснюють перехід до енергетичної системи складових сумарної потужності втрат, що складається з п'яти компонентів: відносна мінімальна можлива потужність Pmin*  , відносна потужність втрат, обумовлена реактивною потужністю обумовлена пульсаціями миттєвої активної потужності 10 PQ*  , Ppuls*  , відносна потужність втрат, відносна потужність втрат, обумовлена протіканням струму у нульовому проводі Pn*  , відносна потужність втрат, обумовлена взаємним впливом електромагнітних процесів і лінійних проводах і нульовому проводі Pmut *  :  Pq*   PQ *  1  Pmin* 2   Pr *  Ppq*   1 Kq    , (31) Ppuls *  1  Pmin* 2  Pn*  Kq 1 Kq  Pq*  Pmut *  Pn *  15  Pq* 1 Kp Kp 1  Kp   Pmin* 1  Pp *  Pq*  Pr * 2 , (32)  Pp *  Ppq*  2 Pmin* , (33)  2  Pmin* , (34) За необхідності здійснюють перехід до системи потужностей втрат за симетричними складовими: Pl*  Pmin*  Pp*  (35) відносна в частках середньої корисної потужності навантаження потужність втрат прямої складової; k 2I  20 30 35 40 Pmin*  Pp * 1  (36) модуль коефіцієнта несиметрії за зворотною послідовністю; k 0I  25 Pr *  Pp * Pq* Pmin*  Pp *  1  3k n   (37) модуль коефіцієнта несиметрії за нульовою послідовністю. Якщо до клем трифазного навантаження планується підключення силового компенсатора, за отриманими даними оцінюють енергоефективність системи електропостачання до і після підключення до неї силового активного фільтру. Якщо втрати в силовому активному фільтрі менші за потужність додаткових втрат в системі, роблять висновок про доцільність підключення САФ і оцінюють економічну ефективність від його використання. Таким чином, за рахунок використання нових функціональних вузлів і реалізації в пристрої принципово нового способу представлення сумарної потужності втрат через окремі складові, що обумовлені характером електромагнітних процесів в трифазній системі електропостачання, підвищується якість обліку електричної енергії, а також підвищується ефективність використання силового активного фільтру для збільшення коефіцієнта корисної дії трифазної системи електропостачання. Джерела інформації: 1. Патент на изобретение № 2514788, Российская Федерация, МПК G06F 17/18. Многофункциональное микропроцессорное устройство для сбоpa информации о сети при несинусоидальной и несимметричной нагрузке. /В.Ф. Ермаков, А.В. Горобец, С.В. Нехаев и др. № 2013118959/08; заяв. 23.04.2013; опубл. 10.05.2014; Бюл. № 13. - 9 с. 2. Деклараційний патент на винахід № 71354, Україна, МПК G01R21/00, G01R21/06. Спосіб визначення параметрів енергетичного режиму трифазної мережі з полігармонійною напругою і 6 UA 119986 U 5 10 15 20 25 30 струмом та пристрій для його реалізації. /Д.Й. Родькін, О.В. Бялобржеський, А.В. Нікітіна та ін. № 20031212263; заяв. 24.12.2003; опубл. 15.13.2004; Бюл. № 11. - 5 с. 3. Патент на винахід № 102194, Україна, МПК G01R 21/06. Багатофункціональний лічильник електричної енергії. /О.О. Мірошник - № а201206343; заяв. 25,05.2012; опубл. 10.06.2013; Бюл. № 11. - 6 с. 4. Жемеров Г.Г., Тугай Д.В. Физический смысл понятия "реактивная мощность" применительно к трехфазным системам электроснабжения с нелинейной нагрузкой //Електротехніка і електромеханіка. - 2015.·- № 6. - С. 36-42. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Прилад для вимірювання складових сумарної потужності втрат електроенергії в трифазній системі електропостачання, що містить клемну колодку, датчики струму і напруги, блок живлення, мікроконтролер, гальванічну розв'язку, рідинно-кристалічний індикатор, енергонезалежну пам'ять, при цьому перший, другий та третій виходи контактної колодки підключено до входів датчика струму, сьомий, восьмий та дев'ятий виходи контактної колодки підключено до входів датчика напруги, одинадцятий вихід контактної колодки підключено до входу блока живлення, перший вихід якого підключено до першого входу мікроконтролера, до другого входу якого підключено перший вихід гальванічної розв'язки, а другий вихід гальванічної розв'язки підключено до входу контактної колодки, перший вихід мікроконтролера підключено до рідинно-кристалічного індикатора, другий вихід мікроконтролера підключено до енергонезалежної пам'яті, який відрізняється тим, що використано один трифазний датчик струму, вихід якого підключено до третього входу мікроконтролера, додатково введено трифазний датчик струму силового активного фільтра, на вхід якого підключено четвертий, п'ятий та шостий виходи контактної колодки, а вихід якого підключено до четвертого входу мікроконтролера, використано один трифазний датчик напруги, блок якості електричної енергії замінено на фільтр першої гармоніки, причому вихід фільтру першої гармоніки підключено до п'ятого входу мікроконтролера, введено PLC адаптер, на перший вхід якого підключено десятий вихід клемної колодки, перший вихід якого підключено до третього входу фільтра першої гармоніки, а другий вихід PLC адаптера підключено до входу гальванічної розв'язки, вихід трифазного датчика напруги підключено до першого входу фільтра першої гармоніки, другий вихід блока живлення підключено до другого входу фільтра першої гармоніки, а третій вихід блока живлення підключено до другого входу PLC адаптера. 7 UA 119986 U 8 UA 119986 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
