Упаковка

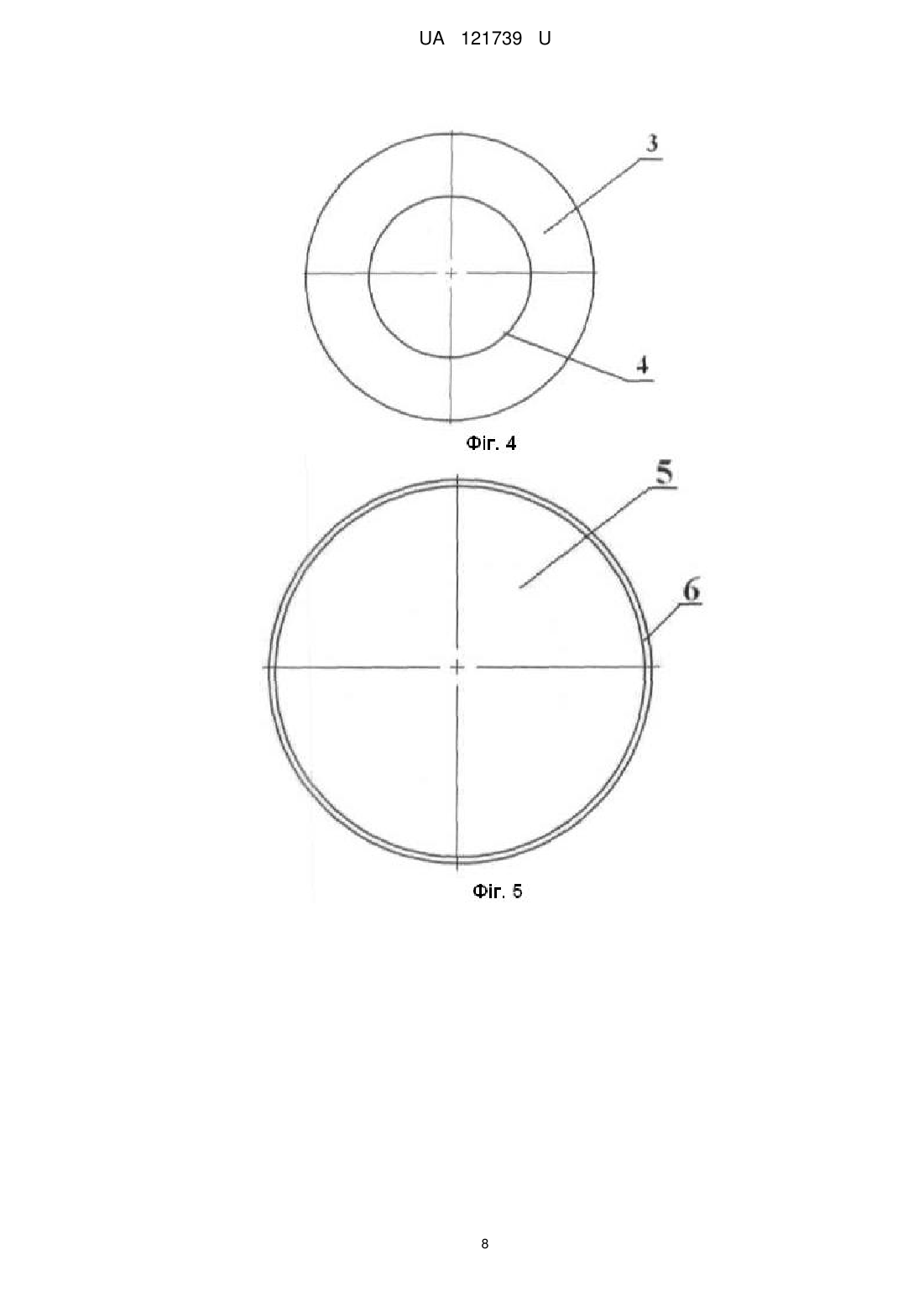

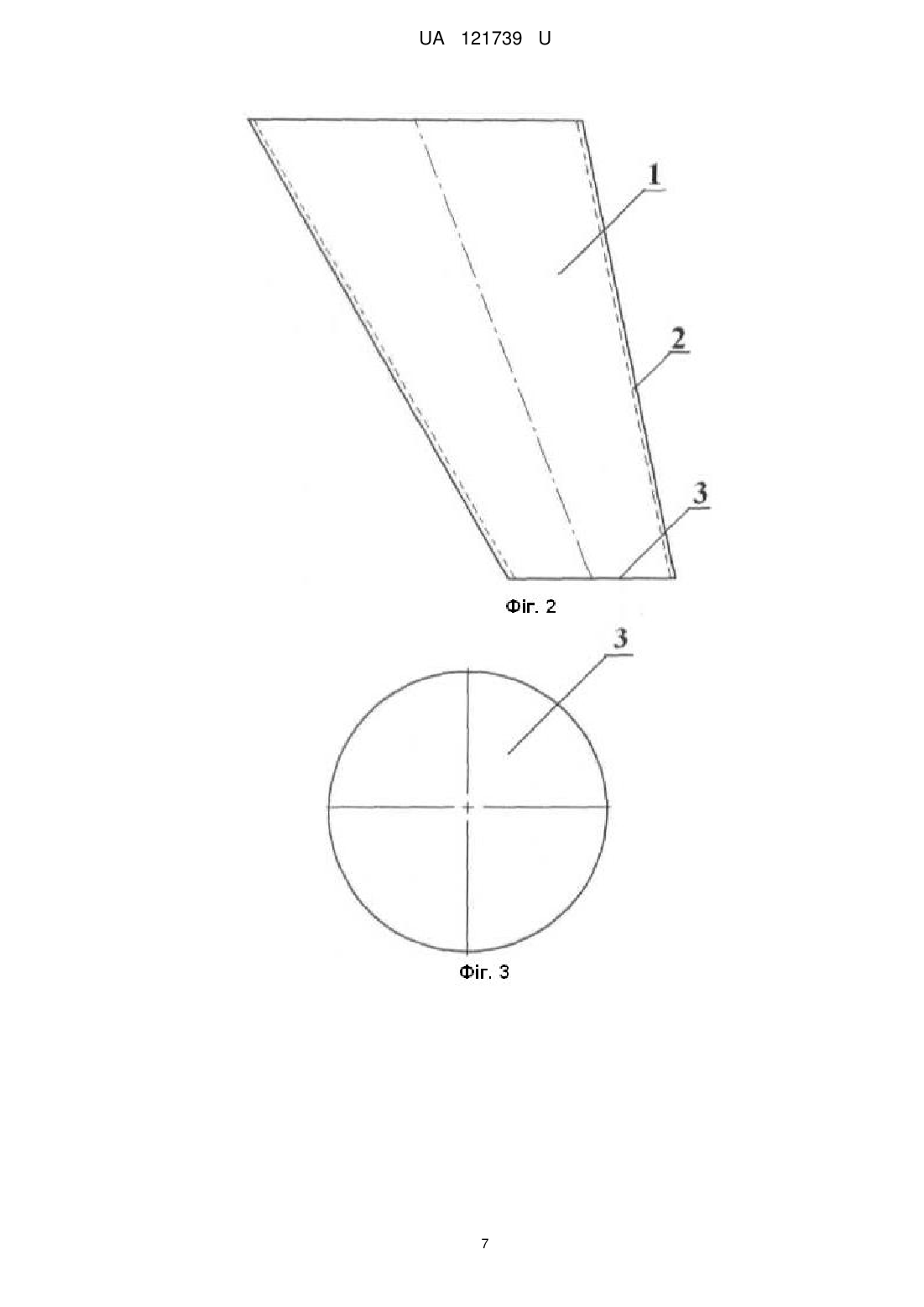

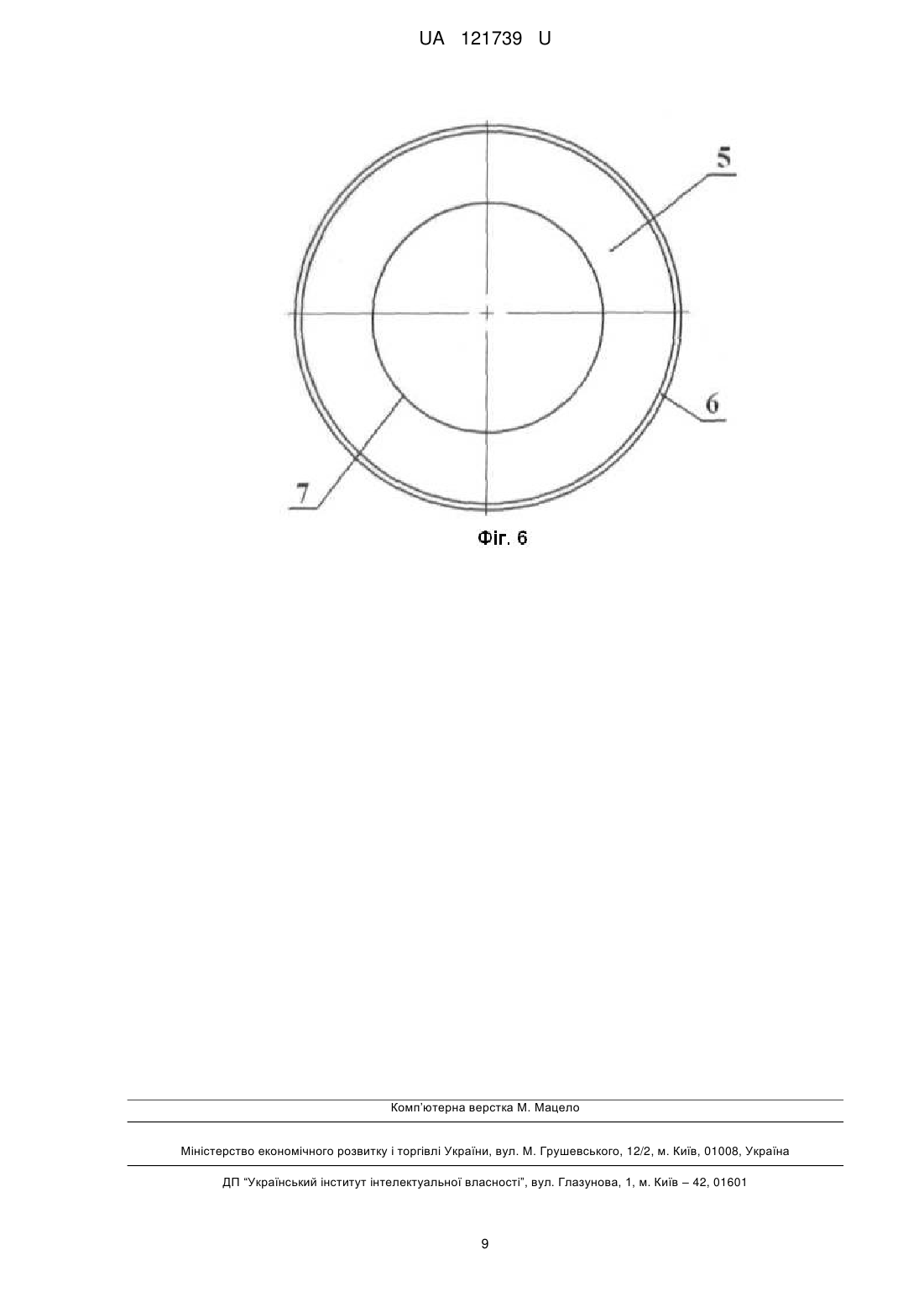

Реферат: Упаковка містить порожнистий корпус, виконаний у вигляді об'ємного геометричного тіла, що має бічну поверхню, і дно, розташоване з боку одного з торців. Корпус виконаний у вигляді зрізаного конуса, основи якого є торцями згаданого корпуса. UA 121739 U (54) УПАКОВКА UA 121739 U UA 121739 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області життєдіяльності людини, зокрема до упаковок для зберігання, демонстрації і транспортування різних виробів, наприклад до індивідуальних упаковок для ємностей, а також до упаковок для дрібних промислових товарів і харчових продуктів, наприклад, таких як цукерки і інших виробів. Відома упаковка [1], яка містить порожнистий корпус, виконаний у вигляді об'ємної геометричної фігури, торці якого оснащені кришками, при цьому верхня частина корпусу містить отвори, розташовані по горизонтальній осі корпусу, причому отвори пов'язані між собою з'єднувальним елементом, який знаходиться зовні корпусу, а довжина його більше довжини корпусу між отворами. Дана упаковка призначена для упаковки пляшки і забезпечує зручну, надійну фіксацію в руці при перенесенні упаковки. До недоліків відомої упаковки належать вузькі функціональні можливості, тому що упаковка використовується тільки для пляшок. Крім того, дане технічне рішення не передбачає ефективне використання простору складу, торгового залу при зберіганні, штабелюванні та транспортуванні упаковки з товаром і без. Відома упаковка [2], що містить щонайменше дві частини - бічну і донну, при цьому бічна частина виконана щонайменше з одного шару полімерного матеріалу, на зовнішній поверхні якого щонайменше частково виконано растрову оптичну систему. Дана упаковка завдяки використанню технології растрової оптичної системи дозволяє створювати на поверхні упаковки різні зображення, в тому числі з ефектом об'ємності, що підвищує привабливість товару, має широкі функціональні можливості, тому що може використовуватися для різних виробів, дозволяє виробникові товарів виділити товар з ряду аналогічних, робить товар пізнаваним і незабутнім. Недоліком даного технічного рішення є складність у виготовленні, висока собівартість упаковки. Крім того, дана упаковка не передбачає ефективне використання простору складу, торгового залу при зберіганні, штабелюванні та транспортуванні упаковки з товаром і без. Відома упаковка [3], що містить об'ємний вертикально орієнтований порожнистий корпус, дно і кришку, причому корпус виконаний зі спіненого полімерного матеріалу, і складає єдине ціле з дном, а кришка виконана у верхній частині корпусу і забезпечена елементом кріплення з корпусом, при цьому в кришці виконана порожнина для верхньої частини тари. Дана упаковка забезпечує надійне транспортування і зберігання скляної тари або тари з інших матеріалів з напоями зі збереженням температури напою, в різних умовах. Однак, недоліком даної упаковки є складність конструкції, яка обумовлює досить високу вартість виготовлення, крім того, дану упаковку можна компактно транспортувати без встановлених всередину пляшок. Найбільш близьким до технічного рішення, що заявляється, є упаковка [4], що містить порожнистий корпус, виконаний у вигляді об'ємного геометричного тіла, що має бічну поверхню, і дно, розташоване з боку одного з торців. При цьому корпус, виготовлений у вигляді циліндра, має порожнину для розміщення пляшки і кришку, встановлену з боку другого торця і виконану з отвором для проходження горла, розміщеної в порожнині корпуса пляшки. При цьому кришка встановлена частково всередину корпуса упаковки, а частково виступає за межі корпуса упаковки. Крім того, кришка може бути виконана циліндричною або циліндричною з конічною ділянкою, на вершині якої розташований отвір для проходження горла пляшки. При цьому циліндр корпуса, його дно, а також кришка виготовлені з термоізоляційного спіненого гнучкого полімерного матеріалу. Дана упаковка забезпечує високі термоізоляційні властивості для скляних або пластикових пляшок, крім цього, упаковка може бути деформована, коли всередину не вставлена пляшка, що забезпечує її компактне зберігання, при цьому упаковка має високий ступінь захисту при ударних навантаженнях і високу технологічність при виробництві для широкої номенклатури розмірів пляшок. Однак до недоліків даної упаковки належить вузька функціональна спрямованість, тому що вона використовується тільки для розміщення пляшок, а також досить складна конструкція і висока собівартість виготовлення. Крім того, при транспортуванні і зберіганні упаковок в незаповненому стані відбувається деформування корпусу упаковки. В основу корисної моделі поставлена задача створення такої упаковки, в якій за рахунок удосконалення конструкції досягається розширення її функціональних можливостей при спрощенні конструкції, зниженні витрат на виготовлення упаковки, а також досягається збільшення кількості упаковок в незаповненому стані під час штабелювання упаковки для транспортування і зберігання без деформування її корпусу. 1 UA 121739 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується тим, що у відомій упаковці, що містить порожнистий корпус, виконаний у вигляді об'ємного геометричного тіла, що має бічну поверхню, дно, розташоване з боку одного з торців, згідно з корисною моделлю, корпус виконаний у вигляді зрізаного конуса, основи якого є торцями згаданого корпуса. Переважно, коли корпус виконаний у вигляді прямого зрізаного конуса. Крім того, корпус виконаний у вигляді скісного (похилого) зрізаного конуса. При цьому дно виконано відповідно до форми одного з торців корпуса. Крім того, дно корпусу виконано плоским або з ребрами жорсткості. При цьому дно розташоване з боку більшої або меншої основи зрізаного конуса. Крім того, дно виконано з полімерного матеріалу або металу. Переважно, коли товщина стінок бічної поверхні корпусу складає від 0,2 до 0,6 мм. При цьому стінки бічної поверхні корпусу виконані з полімерного матеріалу. Крім того, стінки бічної поверхні корпусу виконані прозорими або матовими. Переважно, коли як полімерний матеріал використано ПЕТ або ПВХ. При цьому, на зовнішній бічній поверхні стінок корпуса виконано поліграфічне оформлення. При цьому один з торців корпусу виконаний з можливістю установлення кришки. Переважно, коли кришка виконана з можливістю багаторазового відділення від корпуса. Крім того, кришка виконана з фланцем відповідно до форми одного з торців корпуса. При цьому кришка виконана плоскою або з ребрами жорсткості. Крім того, кришка виконано з полімерного матеріалу або металу. Завдяки тому, що корпус упаковки виконано у вигляді зрізаного конуса, розширюються її функціональні можливості при спрощенні конструкції і досягається зниження витрат на зберігання і транспортування упаковки в незаповненому стані, тому що дозволяє без деформування корпуса упаковки здійснити укладання в стопку (одну в одну) і збільшити кількість упаковок під час штабелювання, що дозволяє більш ефективно використовувати об'єм складу, транспортного засобу і. т.п. до заповнення упаковки продукцією. При цьому виконання корпуса упаковки може бути у вигляді прямого зрізаного конуса чи в формі скісного (похилого) зрізаного конуса, що дозволяє розширити декоративні та презентаційні функції згаданої упаковки і при цьому збільшити кількість упаковок під час штабелювання в незаповненому стані. Завдяки виконанню дна відповідно до форми одного з торців корпуса досягається міцність і стійкість упаковки. Виконання дна корпуса плоским або з ребрами жорсткості забезпечує необхідну міцність і стійкість упаковки в залежності від конкретних завдань її застосування. Завдяки тому, що дно розташоване з боку більшої або меншої основи зрізаного конуса досягається розширення функціональних можливостей упаковки при високій технологічності її виробництва. Виконання товщини стінок бічної поверхні від 0,2 до 0,6 мм забезпечує необхідну стійкість до деформацій без втрати форми в залежності від призначення упаковки. Завдяки виконанню стінок бічної поверхні корпусу з полімерного матеріалу досягається різноманітність зовнішнього вигляду упаковки, розширення її функціональних можливостей без збільшення собівартості. Виконання стінок бічної поверхні корпуса прозорими дозволяє розширити презентаційні властивості упаковки, тому що дає можливість споживачеві візуально оцінити товар, а при виконанні згаданих стінок матовими дозволяє урізноманітнити колірне і фактурне рішення упаковки, що дозволяє використовувати її як подарункову, святкову і т.п. Використання як полімерного матеріалу ПЕТ або ПВХ забезпечує можливість використання упаковки практично у всіх галузях життєдіяльності людини завдяки невисокій ціні, доступності сировинного матеріалу, а також можливості регулювати його властивості в широких межах. Завдяки виконанню на зовнішній бічній поверхні стінок корпуса поліграфічного оформлення досягається розширення інформативності упаковки, формується певний імідж упакованого товару, привертається увага покупця. Виконання одного з торців корпуса з можливістю установлення кришки дозволяє технологічно заповнювати і закупорювати упаковку. Завдяки тому, що кришка виконана з можливістю багаторазового відділення від корпуса, досягається можливість використовувати упаковку тривалий час, після вживання її вмісту, за іншим функціональним призначенням. Виконання кришки з фланцем відповідно до форми одного з торців корпуса забезпечує надійне закупорювання заповненої упаковки, а також зручне багаторазове відділення кришки від корпуса при подальшому використанні. 2 UA 121739 U 5 10 15 20 25 30 35 40 45 50 55 60 Завдяки виконанню кришки плоскою або з ребрами жорсткості забезпечується її необхідна міцність і стійкість до деформацій при зберіганні заповненої упаковки. При цьому забезпечується можливість установки однієї упаковки на іншу зі збереженням міцності заповненої упаковки. Виконання дна і/або кришки, з полімерного матеріалу або металу дозволяє використовувати упаковку за різним призначенням, наприклад, для зберігання, демонстрації і транспортування різних виробів, а також для різних видів товарів, наприклад, як індивідуальну упаковку для товару в ємності, для дрібних промислових товарів і харчових продуктів. Суть корисної моделі пояснюють креслення. На фіг. 1 представлена упаковка, виконана з корпусом у вигляді прямого зрізаного конуса; - на фіг. 2 представлена упаковка, виконана з корпусом у вигляді скісного (похилого) зрізаного конуса; - на фіг. 3 представлено дно корпуса, виконане плоским; - на фіг. 4 представлено дно корпуса, виконане з ребрами жорсткості; - на фіг. 5 представлена кришка, виконана плоскою; - на фіг. 6 представлена кришка, виконана з ребрами жорсткості. Упаковка, містить порожнистий корпус (1), виконаний у вигляді об'ємного геометричного тіла - зрізаного конуса, наприклад прямого зрізаного конуса, як показано на фіг. 1, або у вигляді скісного (похилого) зрізаного конуса, як показано на фіг. 2. При цьому основи конуса є торцями корпуса (1). Корпус (1) має бічну поверхню (2) з товщиною стінок від 0,2-0,6 мм, виконаних з полімерного матеріалу, наприклад, ПВХ або ПЕТ, і дно (3), виконане з полімерного матеріалу або металу. Дно (3) розташоване з боку одного з торців корпусу, наприклад, з боку більшої основи зрізаного конуса чи з боку меншої основи зрізаного конуса (як показано на фіг. 1, 2), і виконано відповідно до форми торця корпусу (1), наприклад, у вигляді кола або овалу. При цьому дно (3) корпуса (1) виконано плоским або з ребрами жорсткості (4). Стінки бічної поверхні корпуса можуть бути виконані прозорими або матовими, на зовнішній поверхні яких виконують поліграфічне оформлення. Один з торців корпуса (1) виконаний з можливістю установлення кришки (5), при цьому він може бути виконаний завальцьованим. Кришка (5) виконана з полімерного матеріалу або металу з можливістю для багаторазового відділення від корпуса (1). Кришка (5) виконана з фланцем (6) відповідно до форми одного з торців корпуса. При цьому кришка (5) виконана плоскою або з ребрами жорсткості (7). Для виготовлення упаковки, беруть лист прозорого або матового полімерного матеріалу, наприклад ПВХ або ПЕТ товщиною від 0,2-0,6 мм і формують бічну поверхню (2) корпуса (1), з'єднуючи поздовжні краї листа, наприклад, зварним швом. Потім дно (3), що має форму одного з торців отриманого корпусу, наприклад, більшої основи зрізаного конуса, або меншої основи зрізаного конуса, і виконане відповідно до форми торця корпуса (1), наприклад, у вигляді кола або овалу, плоским або з ребрами жорсткості (4), вставляють всередину корпуса (1) і закріплюють, наприклад шляхом зварювання. Вільний торець корпуса може вальцюватися відомим способом, наприклад, загинанням краю шляхом нагрівання і тиску, для виконання більш щільного і рівного краю. При виготовленні упаковки з кришкою, попередньо кришку (5) виготовляють з матеріалу, який вибирають в залежності від конкретних завдань виробника. Кришка (5) може бути виконана, наприклад, з металу або полімерного матеріалу плоскою або з ребрами жорсткості (6) і з фланцем (7) за формою одного з торців корпуса. Таке виконання кришки (5) дозволяє здійснювати зручне багаторазове її відділення від корпуса (1) і забезпечити необхідну міцність і стійкість до деформацій при зберіганні заповненої упаковки. На зовнішню бічну поверхню корпуса упаковки відомим способом наносять поліграфічне оформлення в залежності від виду продукції, призначення, виробника та іншого. Готову до використання упаковку складають у стопки (одну в одну), що виключає деформування корпусу упаковки в незаповненому стані. Далі упаковки укладають на піддони для подальшого транспортування замовнику. Кришки упаковують окремо. Це значно зменшує місце для зберігання упаковок і дозволяє збільшити кількість упаковок під час штабелювання для транспортування і зберігання. При використанні упаковки зі стопок, в які укладені корпуси упаковок і кришки до них, витягують відповідно по одному корпусу (1) і кришці (5), заповнюють порожнину корпуса (1) товаром, для якого може використовуватися упаковка, наприклад, ємністю для лікерогорілчаних виробів, напоїв, дрібними промисловими товарами, харчовими продуктами, наприклад цукерками, а потім закривають кришкою (5). Упаковка надійно захищає продукт від зовнішнього впливу, пошкодження при зберіганні, демонстрації, транспортуванні та іншому використанні. 3 UA 121739 U 5 10 15 20 25 30 35 40 45 50 55 Приклад 1. Упаковку утворюють з листа прозорого ПЕТ товщиною 0,3 мм, з якого формують бічну поверхню (2) корпуса (1), поєднуючи поздовжні краї листа зварним швом. Потім беруть дно (3), виконане у вигляді плоского кола відповідно до форми торця корпуса (1) і виготовлене з полімерного матеріалу, і вставляють всередину корпуса (1) з боку меншої основи зрізаного конуса і закріплюють шляхом зварювання, утворюючи корпус (1) у вигляді прямого зрізаного конуса. Вільний торець корпуса з боку більшої основи зрізаного конуса завальцьовують загинанням краю шляхом нагрівання і тиску, отримуючи ущільнений рівний край. Залежно від конкретних завдань, виробник виготовляє упаковку з можливістю установлення кришки. Кришку (5) виконують з металу відповідно до форми торця корпуса (1), більшої основи зрізаного конуса, у вигляді плоского кола з фланцем (7). Готову до використання упаковку складають у стопки (одну в одну), потім на піддони для подальшого зберігання та транспортування замовнику. Кришки упаковують окремо. Приклад 2. Упаковку утворюють з листа прозорого ПВХ товщиною 0,2 мм, з якого формують бічну поверхню (2) корпуса (1), поєднуючи поздовжні краї листа зварним швом. Потім беруть дно (3), виконане у вигляді плоского кола відповідно до форми торця корпуса (1) і виготовлене з полімерного матеріалу, і вставляють всередину корпуса (1) з боку меншої основи зрізаного конуса і закріплюють шляхом зварювання, утворюючи корпус (1) у вигляді прямого зрізаного конуса. Залежно від конкретних завдань, виробник виготовляє упаковку з можливістю установки кришки. Кришку (5) виконують з полімерного матеріалу відповідно до форми торця корпуса (1), більшої основи зрізаного конуса, у вигляді плоского кола з фланцем (7). Готову до використання упаковку складають у стопки (одна в одну), потім на піддони для подальшого зберігання та транспортування замовнику. Кришки упаковують окремо. Приклад 3. Упаковку утворюють з листа матового ПВХ товщиною 0,4 мм, з якого формують бічну поверхню (2) корпуса (1), поєднуючи поздовжні краї листа склеєним швом. Потім дно (3), попередньо виконане з металу з ребрами жорсткості відповідно до форми торця корпуса (1) у вигляді овалу, розташовують з боку меншої основи зрізаного конуса і закріплюють шляхом вальцювання, утворюючи корпус (1) у вигляді скісного (похилого) зрізаного конуса. Залежно від конкретних завдань, виробник виготовляє упаковку з можливістю установки кришки. Кришку (5) виконують з металу відповідно до форми торця корпуса (1), більшого основи зрізаного конуса, у вигляді овалу з ребрами жорсткості і фланцем (7). Готову до використання упаковку складають у стопки (одна в одну), потім на піддони для подальшого зберігання та транспортування замовнику. Кришки упаковують окремо. Запропонована упаковка технологічна у виготовленні, має невисоку собівартість виготовлення, при цьому надійно захищає продукт від зовнішнього впливу, пошкодження при зберіганні, демонстрації, транспортуванні та іншому використанні. Вищенаведені приклади пояснюють здійснення даного технічного рішення і носять ілюстративний характер, і не обмежують інші варіанти виконання. Таким чином, запропоноване технічне рішення, забезпечує розширення функціональних можливостей упаковки при спрощенні її конструкції, зниження витрат на виготовлення упаковки, а також дозволяє збільшити кількість упаковок в незаповненому стані під час штабелювання для транспортування і зберігання без деформування корпуса упаковки. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Патент України №20925 U МПК (2006) B65D 77/00, опубл. 15.02.2007. 2. Патент України №41053 U МПК (2009) B65D 6/00, опубл. 27.04.2009. 6 3. Патент РФ № 92850 U1 МПК B65D 6/00, опубл. 10.04.2010. 6 4. Патент РФ № 107133 U1 МПК B65D 23/00, опубл. 10.08.2011. 60 4 UA 121739 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ5 10 15 20 25 30 35 1. Упаковка, яка містить порожнистий корпус, виконаний у вигляді об'ємного геометричного тіла, що має бічну поверхню, і дно, розташоване з боку одного з торців, яка відрізняється тим, що корпус виконаний у вигляді зрізаного конуса, основи якого є торцями згаданого корпуса. 2. Упаковка за п. 1, яка відрізняється тим, що корпус виконаний у вигляді прямого зрізаного конуса. 3. Упаковка за п. 1, яка відрізняється тим, що корпус виконаний у вигляді скісного (похилого) зрізаного конуса. 4. Упаковка за п. 1, яка відрізняється тим, що дно виконано відповідно до форми одного з торців корпуса. 5. Упаковка за п. 1, яка відрізняється тим, що дно корпуса виконано плоским або з ребрами жорсткості. 6. Упаковка за п. 1, яка відрізняється тим, що дно розташоване з боку більшої або меншої основи зрізаного конуса. 7. Упаковка за п. 1, яка відрізняється тим, що дно виконано з полімерного матеріалу або металу. 8. Упаковка за п. 1, яка відрізняється тим, що товщина стінок бічної поверхні корпуса складає від 0,2 до 0,6 мм. 9. Упаковка за п. 1, яка відрізняється тим, що стінки бічної поверхні корпуса виконані з полімерного матеріалу. 10. Упаковка за п. 1, яка відрізняється тим, що стінки бічної поверхні корпуса виконані прозорими або матовими. 11. Упаковка за п. 8, яка відрізняється тим, що як полімерний матеріал використаний ПЕТ або ПВХ. 12. Упаковка за п. 1, яка відрізняється тим, що на зовнішній бічній поверхні стінок корпуса виконано поліграфічне оформлення. 13. Упаковка за п. 1, яка відрізняється тим, що один з торців корпуса виконаний з можливістю установлення кришки. 14. Упаковка за п. 13, яка відрізняється тим, що кришка виконана з можливістю багаторазового відділення від корпуса. 15. Упаковка за п. 13, яка відрізняється тим, що кришка виконана з фланцем відповідно до форми одного з торців корпуса. 16. Упаковка за п. 13, яка відрізняється тим, що кришка виконана плоскою або з ребрами жорсткості. 17. Упаковка за п. 13, яка відрізняється тим, що кришка виконана з полімерного матеріалу або металу. 5 UA 121739 U 6 UA 121739 U 7 UA 121739 U 8 UA 121739 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
