Спосіб та пристрій для електронного відтворювання виміряної електроенергії (варіанти)

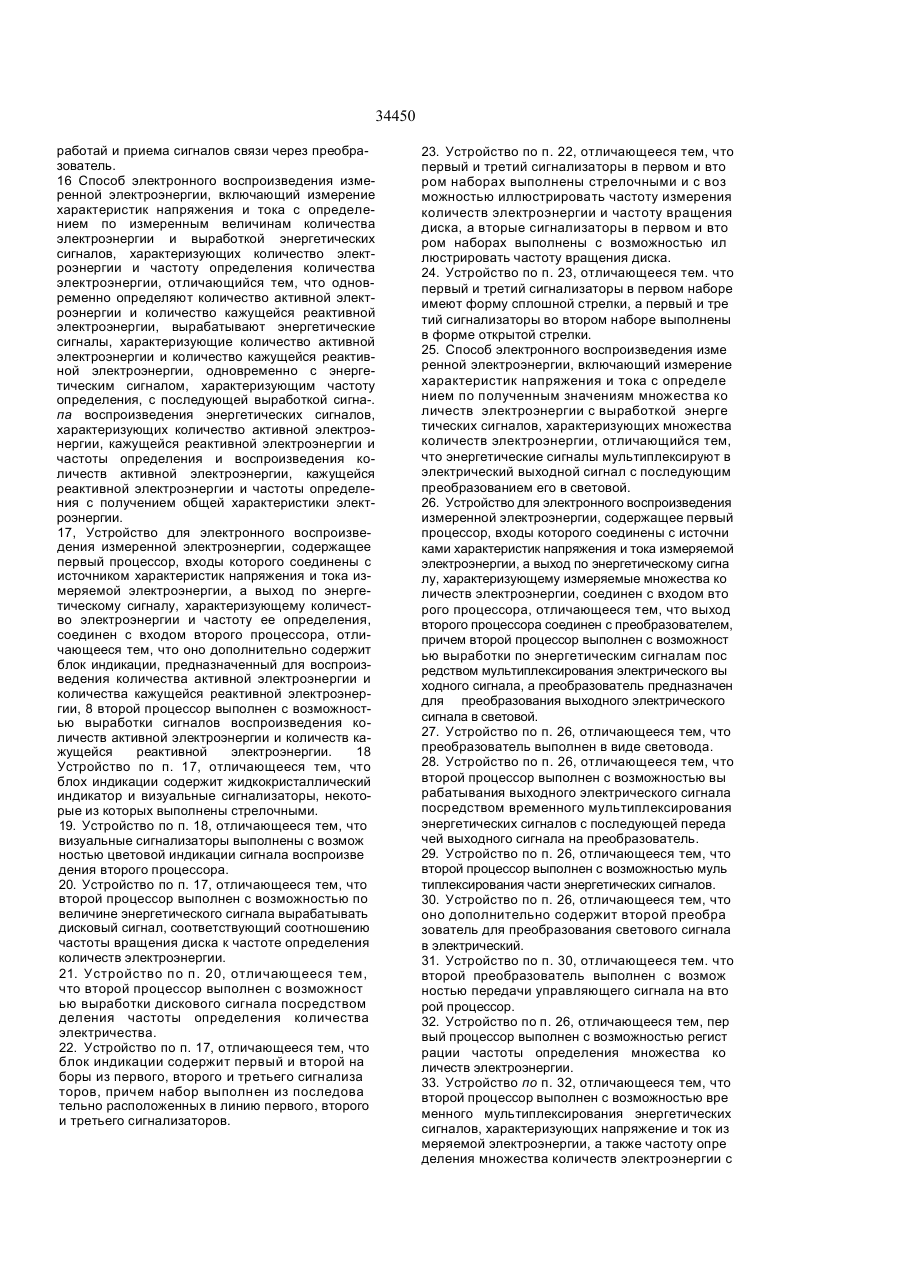

1. Способ электронного воспроизведения из меренной электроэнергии, включающий изме рение характеристик напряжения и тока с опре делением по измеренным величинам количества электроэнергии и выработкой энергетических сигналов, характеризующих количество элект роэнергии и частоту определения количества электроэнергии, отличающийся тем, что на ос новании энергетических сигналов вырабатывают последовательно дисковый сигнал в виде часто ты эквивалентного вращения диска относительно частоты определения, сигнал воспроизведения, характеризующий количество электроэнергии, частоту определения и частоту вращения диска и одновременно воспроизводят количество элект роэнергии, частоту определения и частоту вра щения диска. 2. Устройство для электронного воспроизведения измеренной электроэнергии, содержащее пер вый процессор, входы которого соединены с ис точниками характеристик напряжения и тока из* меряемой электроэнергии, а выход по энерге тическому сигналу, характеризующему количест во электроэнергии и частоту ее определения, соединен с входом второго процессора, отли чающееся тем, что выход второго процессора соединен со входом блока индикации, предназ наченного для воспроизведения количества электричества, частоты ее определения и часто ты вращения диска. 3. Устройство по п. 2, отличающееся тем, что первый процессор выполнен с возможностью оп ределения направления тока и выработки энер гетического сигнала, характеризующего направ* пение тока, а блок индикации дополнительно со держит узел индикации направления тока. 4. Устройство по п. 3, отличающееся тем, что ДОПОЛНИТЕЛЬНЫЙ узел индикации выполнен и размещен таким образом, что он способен кроме направления тока дополнительно определять количество электроэнергии и частоту вращения диска. 5 Устройство по п. 2, отличающееся тем, что блок индикации содержит жидкокристаллический индикатор и визуальные сигнализаторы. 6 Устройство по п. 5, отличающееся тем, что часть визуальных сигнализаторов предназначена для считывания сигналов второго процессора. 7. Устройство по п. 6, отличающееся тем, что визуальные сигнализаторы выполнены стрелоч ными. 8. Устройство по п. 7, отличающееся тем, что визуальные сигнализаторы выполнены с возмож ностью визуального контроля вращения диска. 9. Устройство по п. 8, отличающееся тем, что один визуальный сигнализатор выполнен с воз можностью визуального контроля частоты опре деления количества электроэнергии. 10. Устройство по п. 9, отличающееся тем, что второй процессор выполнен с возможностью вы работки дополнительного сигнала, характеризую щего частоту вращения диска относительно час тоты определения количества электроэнергии. 11. Устройство по п. 10, отличающееся тем, что второй процессор выполнен с возможностью при выработке дополнительного сигнала делить час тоту определения количества электричества. 12. Устройство по п. 5, отличающееся тем, что блок индикации содержит расположенные после довательно в линию первый, второй и третий ви зуальные сигнализаторы. 13. Устройство по п. 12, отличающееся тем, что первый и третий визуальные сигнализаторы вы полнены стрелочными и предназначены характе ризовать количество электроэнергии и частоту вращения диска, а второй визуальный сигнализа тор предназначен для характеристики частоты вращения диска. 14. Устройство по л. 2, отличающееся тем, что оно дополнительно содержит преобразователь светового сигнала в электрический, причем преоб разователь соединен со вторым процессором. 15. Устройство по п. 14, отличающееся тем, что второй процессор выполнен с возможностью еы« см о ою со 34450 работай и приема сигналов связи через преобразователь. 16 Способ электронного воспроизведения измеренной электроэнергии, включающий измерение характеристик напряжения и тока с определением по измеренным величинам количества электроэнергии и выработкой энергетических сигналов, характеризующих количество электроэнергии и частоту определения количества электроэнергии, отличающийся тем, что одновременно определяют количество активной электроэнергии и количество кажущейся реактивной электроэнергии, вырабатывают энергетические сигналы, характеризующие количество активной электроэнергии и количество кажущейся реактивной электроэнергии, одновременно с энергетическим сигналом, характеризующим частоту определения, с последующей выработкой сигна-. па воспроизведения энергетических сигналов, характеризующих количество активной электроэнергии, кажущейся реактивной электроэнергии и частоты определения и воспроизведения количеств активной электроэнергии, кажущейся реактивной электроэнергии и частоты определения с получением общей характеристики электроэнергии. 17, Устройство для электронного воспроизведения измеренной электроэнергии, содержащее первый процессор, входы которого соединены с источником характеристик напряжения и тока измеряемой электроэнергии, а выход по энергетическому сигналу, характеризующему количество электроэнергии и частоту ее определения, соединен с входом второго процессора, отличающееся тем, что оно дополнительно содержит блок индикации, предназначенный для воспроизведения количества активной электроэнергии и количества кажущейся реактивной электроэнергии, 8 второй процессор выполнен с возможностью выработки сигналов воспроизведения количеств активной электроэнергии и количеств кажущейся реактивной электроэнергии. 18 Устройство по п. 17, отличающееся тем, что блох индикации содержит жидкокристаллический индикатор и визуальные сигнализаторы, некоторые из которых выполнены стрелочными. 19. Устройство по п. 18, отличающееся тем, что визуальные сигнализаторы выполнены с возмож ностью цветовой индикации сигнала воспроизве дения второго процессора. 20. Устройство по п. 17, отличающееся тем, что второй процессор выполнен с возможностью по величине энергетического сигнала вырабатывать дисковый сигнал, соответствующий соотношению частоты вращения диска к частоте определения количеств электроэнергии. 21. Устройство по п. 20, отличающееся тем, что второй процессор выполнен с возможност ью выработки дискового сигнала посредством деления частоты определения количества электричества. 22. Устройство по п. 17, отличающееся тем, что блок индикации содержит первый и второй на боры из первого, второго и третьего сигнализа торов, причем набор выполнен из последова тельно расположенных в линию первого, второго и третьего сигнализаторов. 23. Устройство по п. 22, отличающееся тем, что первый и третий сигнализаторы в первом и вто ром наборах выполнены стрелочными и с воз можностью иллюстрировать частоту измерения количеств электроэнергии и частоту вращения диска, а вторые сигнализаторы в первом и вто ром наборах выполнены с возможностью ил люстрировать частоту вращения диска. 24. Устройство по п. 23, отличающееся тем. что первый и третий сигнализаторы в первом наборе имеют форму сплошной стрелки, а первый и тре тий сигнализаторы во втором наборе выполнены в форме открытой стрелки. 25. Способ электронного воспроизведения изме ренной электроэнергии, включающий измерение характеристик напряжения и тока с определе нием по полученным значениям множества ко личеств электроэнергии с выработкой энерге тических сигналов, характеризующих множества количеств электроэнергии, отличающийся тем, что энергетические сигналы мультиплексируют в электрический выходной сигнал с последующим преобразованием его в световой. 26. Устройство для электронного воспроизведения измеренной электроэнергии, содержащее первый процессор, входы которого соединены с источни ками характеристик напряжения и тока измеряемой электроэнергии, а выход по энергетическому сигна лу, характеризующему измеряемые множества ко личеств электроэнергии, соединен с входом вто рого процессора, отличающееся тем, что выход второго процессора соединен с преобразователем, причем второй процессор выполнен с возможност ью выработки по энергетическим сигналам пос редством мультиплексирования электрического вы ходного сигнала, а преобразователь предназначен для преобразования выходного электрического сигнала в световой. 27. Устройство по п. 26, отличающееся тем, что преобразователь выполнен в виде световода. 28. Устройство по п. 26, отличающееся тем, что второй процессор выполнен с возможностью вы рабатывания выходного электрического сигнала посредством временного мультиплексирования энергетических сигналов с последующей переда чей выходного сигнала на преобразователь. 29. Устройство по п. 26, отличающееся тем, что второй процессор выполнен с возможностью муль типлексирования части энергетических сигналов. 30. Устройство по п. 26, отличающееся тем, что оно дополнительно содержит второй преобра зователь для преобразования светового сигнала в электрический. 31. Устройство по п. 30, отличающееся тем. что второй преобразователь выполнен с возмож ностью передачи управляющего сигнала на вто рой процессор. 32. Устройство по п. 26, отличающееся тем, пер вый процессор выполнен с возможностью регист рации частоты определения множества ко личеств электроэнергии. 33. Устройство по п. 32, отличающееся тем, что второй процессор выполнен с возможностью вре менного мультиплексирования энергетических сигналов, характеризующих напряжение и ток из меряемой электроэнергии, а также частоту опре деления множества количеств электроэнергии с 34450 последующей передачей выходного сигнала на первый преобразователь 34 Устройство по п 33, отличающееся тем. что второй процессор выполнен с возможностью вы работки по энергетическим сигналам сигнала, характери зующего частоту вращения диска относительно частоты измерения множества количеств электроэнергии. Изобретение относится к измерению электроэнергии, а именно к электронным измерителям как активной, так и кажущейся реактивной электроэнергии, как в прямом, так и в обратном направлении. Известно множество способов и устройств для измерения различных форм электроэнергии. Устройства для измерения могут быть электромеханические, электронные и смешанного типа. В устройствах последнего типа эпектронный регистр, обеспечивающий электронную индикацию измеряемой электроэнергии, соединен (как правило, оптически) с вращающимся диском. Импульсы, создаваемые вращающимся диском, например, за счет зеркального отражения от нанесенного на диск зеркального участка, используют для получения электронного выходного сигнала. Известно техническое решение, характеризующее способ и устройство, применяемые для электронного воспроизведения измеренной электроэнергии Устройство содержит первый процессор, входы которого соединены с датчиками напряжения и тока измеряемой электроэнергии, а выход соединен с входом второго процессора, формирующего сигналы воспроизведения и подключенного к блоку индикации и оптическому порту. Датчики напряжения и тока измеряют величины напряжения и тока, по измеренным величинам определяют- величину количества электроэнергии, формируют энергетический сигнал, характеризующий величину измеренной электроэнергии и частоту определения количеств электроэнергии [1]. Недостатком известного решения следует признать сложность поверки устройства и способа. Техническая задача, решаемая настоящим изобретением, состоит в разработке -способа и устройства воспроизведения измеренных количеств электроэнергии, поверка которых не представит сложности. Технический результат, получаемый в результате реализации изобретения, состоит а повышении точности воспроизведения при упрощении технического обслуживания. Для получения указанного технического результата предложено следующее техническое решение. Первый процессор принимает сигналы, характеризующие ток и напряжение измеряемой электроэнергии и определяет количество электроэнергии, при этом он формирует энергетический сигнал, характеризующий количество электроэнергии. Второй процессор, вход которого соединен с выходом первого процессора, принимает энергетический сигнал и вырабатывает сигнал индикации, характеризующий информацию об электроэнергии. Для приема сигнала индикации и воспроизведения информации использован блок индикации. В первом варианте реализации изобретения предпочтительно, чтобы первый процессор определял количества электроэнергии по сигналам, характеризующим величины напряжения и тока, а также вырабатывал энергетический сигнал, характеризующий количества электроэнергии и частоту их определения. Второй процессор по величине энергетического сигнапа вырабатывает дисковый сигнал, характеризующий частоту вращения диска, эквивалентный сигналу традиционного электромеханического измерителя, и сигналы индикации, характеризующие количества электроэнергии, частоту их определения и частоту эквивалентного вращения диска, а блок индикации содержит отдельные индикаторы для каждого сигнала. Во втором варианте реализации изобретения первый процессор при измерении количеств электроэнергии дополнительно определяет количества активной электроэнергии и количества кажущейся реактивной электроэнергии, а также частоту их определения с выводом полученных значений на блок индикации. В третьем варианте реализации изобретения первый процессор вырабатывает мультиплексный сигнал, характеризующий измеренные величины, который посредством преобразователя переводится в световой. Второй процессор, соединенный с преобразователем, по величине мультиплексированного сигнала вырабатывает выходной сигнал. Предпочтительно использовать блок индикации на жидких кристаллах с множеством визуальных сигнализаторов. Предпочтительно также, чтобы при высвечивании энергетических сигналов второго процессора визуальные сигнализаторы становились видимыми. Это позволяет получить эквивалент вращающегося диска. Особенно желательно, чтобы блок индикации позволял обеспечить индикацию как прямого, так и обратного потока энергии с частотой, превышающей частоту эквивалентного вращения диска. В особенно предпочтительном варианте реализации на блоке индикации расположены три сигнализатора, предпочтительно в линию. Первый и третий визуальные сигнализаторы имеют стреловидную форму и показывают направление тока. Желательно, чтобы энергетический сигнал, подаваемый на второй процессор, характеризовал и частоту задания данных, что следует отразить на втором процессоре. При этом могут быть показаны направления вращения диска и частота подачи сигналов на второй процессор, а также сигнал, имитирующий частоту вращения диска. Изобретение иллюстрировано графическим материалом, где на фиг. 1 приведена блок-схема электронного измерителя; на фиг. 2 - 6 блок-схема алгоритма главной программы работы микропроцессора; на фиг. 7 - схема жид 34450 некристаллического индикатора; на фиг 8 - схема визуальных сигнализаторов; на фиг. 9 - принципиальная схема оптического порта; на фиг 10 - принципиальная схема управляющих кнопок. Эпектронное устройство (фиг 1) в целом обозначено позицией 10. Оно содержит три цепи реэистивных делителей напряжения 12А, 12В и 12С, первый процессор интегральную схему 14 аналою-цифрового преобразователя (АЦП) и процессор цифрового сигнала (ЦП), второй процессор микроконтроллер 16, три датчика тока 18А, 1ЯВ и 18С. двенадцативольтовый переключаемый источник питания 20, способный принимать входные напряжения от 96 до 528 В, пятивольтовый линейный источник питания 22, энергонезависимый источник питания 24, который дублирует источник 22, эталон 28 прецизионного напряжения 2,6 В, жидкокристаллический блок индикации 30, генератор 32 частотой 32.768 кГц, генератор 34 с частотой 6,2208 МГц, обеспечивающий сигналы хронирования для интегральной схемы 14, причем сигнал генератора 34 делится на 1,5 для получения тактового сигнала 6 МГц для микроконтроллера 16. электрически программируемое ПЗУ 35 на 2 килобайта, линию последовательной связи 38 и порт оптической связи 40, который может быть использован для считывания показаний измерителя. Электроэнергия может быть охарактеризована как величиной напряжения, так и тока. Сигналы, характеризующие напряжение, поступают на устройство 10 через резистивные делители 12А-12С, а токовые сигналы наводятся в трансформаторе тока и шунтируются. Для определения количества электроэнергии используют комбинацию выходов 18А-13С. Первый процессор 14 принимает сигналы напряжения и тока с делителей 12А-12С и датчиков тока 18А-18С и преобразует их в цифровые сигналы, характеризующие ток и напряжение, а также вырабатывает энергетический сигнал, характеризующий количество электроэнергии. Процессор 14 постоянно генерирует сигналы, характеризующие потребляемую и вырабатываемую энергию, и в зависимости от типа измеряемой энергии — количество реактивных и потребляемых реактивных зольт-ампер-часов или вырабатываемых и потребляемых вольтампер-часов. В предпочтительном варианте каждый переход на проводниках 42-48 характеризует измерение количества электроэнергии. Второй процессор 16, соединенный с выходом процессора 14, принимает энергетический сигнал и генерирует сигнал индикации. Устройство 10 может быть использовано и как измеритель потребления и как измеритель времени потребления, которые становятся все более популярны в связи с дифференцированной платой за электроэнергию в дневное и ночное время. В этом случае первый процессор работает в режиме счета электроэнергии, а второй процессор - в режиме учета времени потребления. Все показатели и проверяемые признаки выводятся либо на блок индикации, либо на оптический порт. В предпочтительном варианте реализации на печатной плате смонтированы источники питания 20, 22, 24 и 28, делители 12А 12С, часть датчиков 18А-18С, генератор 34, процессоры 14 и 16, схема сброса (не показана). ЭСППЗУ 35, генератор 32. компоненты оптического порта 40, блок индикации 30 и дополнительная плата интерфейса 38. Если устройство используют для измерения потребления, то информацию хранят в ЭСППЗУ 35, если же для измерения потребления с учетам времени, то дополнительно используют источник 26 и перепрограммируют ЭСППЗУ 35. В качестве процессора 16 используют 8-битовый микропроцессор с расширенным набором команд для побитовой проверки и управления. При нормальной работе процессор 16 получает тактовый сигнал с процессора 14. Этот тактовый сигнал задает длительность цикла 1,0368 МГц При исчезновении этого сигнала процессор переключается на кварцевый генератор 32 с частотой 32,768 кГц. Это позволяет работать в режиме пониженного потребления с длительностью цикла 16,384 кГц. При отсутствии питания процессор 16 продолжает отслеживать время за счет счета секунд и перевода времени вперед. При переводе процессором 16 времени вперед исполняется команда WIT, которая переводит блок в режим, когда работает только генератор 32 и таймеры. В этом режиме таймер установлен на пробуждение процессора 16 через каждые 32,768 циклов, чтобы сосчитать секунду. Алгоритм работы процессора 16 подробно раскрыт на фиг. 2-7. Все данные, необходимые для работы устройства 10, хранятся в ЭСППЗУ 35 емкостью 2 килобайта. К ним относятся данные конфигурации, суммарные киловатт-часы, максимальное и попное потребление, время потребления, число сбросов, количество прекращений подачи электроэнергии и количество изменяющихся данных сеансов связи. Данные о времени потребления для действующего расчетного периода хранятся в ОЗУ процессора 16. Жидкокристаллический индикатор 30 позволяет визуально следить за составлением счетов за электроэнергию, а также за другими данными, характеризующими электроэнергию. Жидкокристаллический индикатор содержит 96 сегментов. Шесть знаков использованы для индикации данных, три для числовых идентификаторов. Кроме того, имеются семнадцать буквенных сигнализаторов, используемых для идентификации. К ним относятся-. PREV, SEAS, RATE, А, В, С. D, CONT, SUM, RESETS, MAX, TOTAL. KV /, \ R, H. Последние пять можно комбинировать. Еще три знака выглядят как лампочки. Они работают независимо друг от друга и загораются ровным светом, если среднеквадратичный потен* циал соответствующей фазы превышает 57,6 В или загораются мигающим светом, если он падает ниже 38,4 В. Сигнализаторы TEST", "ALT и "EOt" предназначены для индикации режима проверки, режима прокрутки или окончания интервала усреднения потребления. Шесть мигающих знаков 200-210 предназначены для показания ватт-часов или альтернативной величины (вольтампер-часов или реактивных вольт-ампер-часов). Знаки 200-210 расположены в два набора по три знака: один набор предназначен для показания 34450 ватт, а другой - для показания реактивных вольтампер-часов В каждый набор входит левая стрелка, квадрат и правая стрелка Во время любой проверки одна из стрелок будет мигать с частотой вращения диска с целью имитации вращения диска Левая стрелка 200 мигает, когда энергии принимается от измеряемого объекта, правая 204 мигает, когда энергии передается объекту Сплошной квадрат 202 мигает с частотой, эквивалентной электромеханическому измерителю с такой же формой, контрольным током и контрольным напряжением Квадрат 202 мигает независимо от направления тока Все эти знаки можно обнаружить через крышку устройства с использованием отражателей или известного испытательного оборудования второй набор визуальных сигнализаторов предназначен для измерения кажущейся реактивной электроэнергии, концы стрелок 206 и 210 открыты, чтобы их нельзя было спутать со знаками 200 и 204 Устройство 10 взаимодействует с внешним миром посредством жидкокристаллического индикаторного блока 30, оптического порта 40 или НАПРЯГОМ; «дай 12 В ЕИЮКНАН4* дополнительного соединителя 38 Все выгодные сигналы могут быть мультиплексированы через оптический порт 40. что облегчает поверку устройства Оптический порт (фиг 5) совместно со схемой сброса 108 обеспечивают электронный доступ к измеренной информации Передатчик и приемник (элементы 110 и 112) представляют собой инфракрасные компоненты с длиной волны 850 нм и расположены в узле электроники Они представляют совместно универсальный передатчик, встроенный в микропроцессор 16, скорость передачи которого определяется временем отклика оптических компонент во время режима проверки оптический порт 40 отражает импульсы ватт-часов, полученных микроконтроллером через элемент 112, что обеспечивает обычную проверку без необходимости в дополнительном светодиоде Несмотря на то, что изобретение было описано со ссылками на конкретные варианты, указанные варианты, не ограничивают возможности реализации изобретения 5в ЭНЕРГСНЕЗАЕИ игал К№ ПОТ АЇШ ЮПРЛДОС мав «ДОС TOR «AS IA ТОК агав тек М2ЫС КВАШ С ЧАС ТОГОЙ 6,23» 1Гц ♦0' [ ИНИЦИАЛИЗАЦИЯ СТЕКА, І BMVTPElftrrO ОЗУ, І ТИПА ІкИ, TAAHEPQB ВЕЮД TAftfiEr-НОГО ПРЕРЫВАНИЯ ЛГИ ПИТАНИЯ РОССТАНОРЛЕІМЕ 10О* | ситом dace глмовпения СИҐМА'ІА 1010 ИНЄ1ГК.Я ПИ СИГНАЛ ' питомиЯ? ДА —р іоов LLIHEH1DB ИНЛИКАІОРА ЛОТЬ • АЗЫ А 1012 | 1014 ( ИІ«4ЦИЛЛИІЛЦИЛ ПОГТОВ І УМИВЄГ-LAflbHOrO АСИНХРОННОГО І L РАЗРЕШЕНИЕ ПРЕРЫВАНИЙ ПО ИСЧЕЗНОВЕНИИ ПИТА1МЯ ^ 1014 ФИГ. 2 кьэое ЗАГРУ З И И? МЕ И1 Т ЕЛ Ь НС И ИНТ ЕГРАЛЬ НОА СХЕМЫ І 1О2О | РАЗРЕВЕМИЕ ТАЛМЕРННК . » ПРЕРЫВАНИЙ 102К | ПОДПРОГРАММЫ САМОПРОВЄР»:»* L_ ___ 1034 І І СТ ИРАНИЕ & ЭСППЭУ (Ск ОТОРЫХ' СОМІ ТАНТ ПОКАЗАНИЙ ИНДИКАТОРА WCCTAtOB/ICHW СИГНАЛА Фиг. 3 И ' 34450 ОСНОГ'НЛЯ ПРОГРАММА J03O J ВЫЗОВ ПОДПРОГРАММЫ ОБРАБОТКИ ВРЕМЕНИ СУТОК 1032 ЗАПЛАНИРОВАНА ЛИ ПРОГРАММА САМОПЕРЕПРОГРАММИРОВАНИЯ ДА ВЫ ЗО ВПРОГРАММЫ САМОПЕРЕПРОГРАММИРОВАНИЯ ПЕРЕЗАПУСК индикт ОРА НЕТ 1039 1036 ВЫЗОВ ЗАПЛАНИРОВАННЫХ НА ДНЕВНОЙ ГГАНИЦЕ ЗАДАЧ ЗАПЛАНИРОВАНЫ ЛИ ' КАКИЕ-ЛИБО ЗАДАЧИ НА ДНЕВНОЙ ГРАНИЦЕ НЕТ 1042. J.O40 ДА ЗАПЛАНИРОВАНЫ ЛИ КАКИЕ-ЛИБО ЗАДАЧИ НА МИНУТНЫХ ГРАНИЦАХ ВЫЗОВ ЗАПЛАНИРОВАНЫ^' НА МИНУТНЫХ ГРАНИЦАХ НЕТ 1044 104$ ЗАПЛАНИРОВАНА ЛИ ПРОГРАММА САМОПРОВЕРКИ ВЫЗОВ ПРОГРАММЫ САМОПРОВЕРКИ НЕТ 1050 J.04B ЗАПЛАНИРОВАНО ЛИ КОПИРОВАНИЕ ДАННЫХ СЧЕТА ПО СМЕНЕ СЕЗОНА ДА ВЫЗОВ ПРОГРАММЫ ' КОПИРОВАНИЯ ДАННЫХ СЧЕТА ПО СМЕНЕ СЕЗОНА НЕТ 1052 ЗАПЛАНИРОВАН. ЛИ СБРОС ПО САМОСЧИТЫВАНИЮ ПОТРЕБЛЕНИЯ 1054 ДА НЕТ Фиг. 4 ВЫЗОВ СБРОСА ПО САМОСЧИТЬЮАНИМ» ПОТРЕБЛЕНИЯ 34450 105В і -?* ПГ0"РАНИЫ СБРОСА ПОТРЕБЛЕНИЯ ПО СИЕНЕ СЕЗОНА ДА ПО СМЕНЕ СЕЗОНА ИСТ долг 1C40 ВЫЗОВ ЭАЛ ПАНИРОВАН ЛИ ОПРОС КНОПОК ПРОГРАММЫ • папок НЕТ 1064 7* ВЫЗПВ 1РОГРАМКЫ 0ЕІ-ЮРПСШ1Д ИЧДИЮ10ГА НСТ ЭАПЛАИИРО6АН0 НИГЛНИЕ ЛИ 1070 ІОАВ 7 ' ВЫЗОВ ДА ПРОГРАММЫ •шгпния СИГМАПИЗАТОР09 Г нет Г^ І072 і 074 — - 1 -------------- ,-С, ЗАПЛАНИРОВАНА пичес* сьязь ЛИ flft РЫЭОО ПРОГРАММЫ ОПТИЧССКО(« связи } НЕТ Фиг. 5 Г0Г4 ЗАПРЕТ 0РНАРУЖЕНІ1Г 1076 СИГНАЛИЗИРУЕТ ЛИ ИЗМЕРИТЕЛЬНАЯ ИНТЕГРАЛЬНАЯ СХЕМА 06 Q6MSKE ДА ВЫЗОВ ЗАГРУЗКИ ИЗМЕРИТЕЛЬНОЙ ИНТЕГРАЛЬНОЙ СХЕМЫ повтогнае РАЗРЕШЕНИЕ ОБНАРУЖЕНИЯ ИМПУПЬСА НЕТ 1090 ЗАПЛАНИРОВАНА ЛИ ЗАГРУЗКА ИЗМЕРИТЕ ЧЫЮЛ ИНТЕГРАЛЬНОА СХЕМЫ ИДЕТ ЛИ "ГОРЯЧИЙ" ДА ЗАПРЕТ ПО ЗАПУСК ПИТА>«1Я НЕТ РЫЗОР ПРОГРАММЫ BW4V1CnEHW4 ИМПУЛЬСА ПОВТОРНОЕ РАЗРПВОМЕ ПРЕРЫВАНИЙ ЛО ИСЧЕЗНОВЕНИЯ ПИТАНИЯ УДАЛЕИНИК РЕЛЕ ПЕРЕГОД К 0CH0f#40A ПРОГРАММЕ Фиг. 6 в 34450 200 2 & 202 208 210 2 04 Фиг. 7 ОБРАМИ НАПРАВЛЕНИЕ о 202. о 200 200—^° і 204 о М оо о о о о о О "о О о оо ооо о о оо Q О БРЕМЯ Фиг. 8 9 34450 К ПРОЦ0ООСРУ 16 is Фиг. 9 + 5V,* RESET о о ALT О О КПРОДСС01У 16 TEST Фиг. 10 Тираж 50 екэ. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, аул. Гагаріна, 101 (03122)3-72-89 {03122)2-57-03 10
