Електроакустичний перетворювач
Номер патенту: 24815
Опубліковано: 10.07.2007
Автори: Луговий Володимир Михайлович, Шарапов Валерій Михайлович, Мовсіков Геннадій Костянтинович, Воропай Володимир Іванович, Марченко Максим Вікторович
Формула / Реферат
Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами та корпусу у вигляді сегмента порожнистої кулі, який відрізняється тим, що в мембрані виконано один чи декілька отворів.
Текст

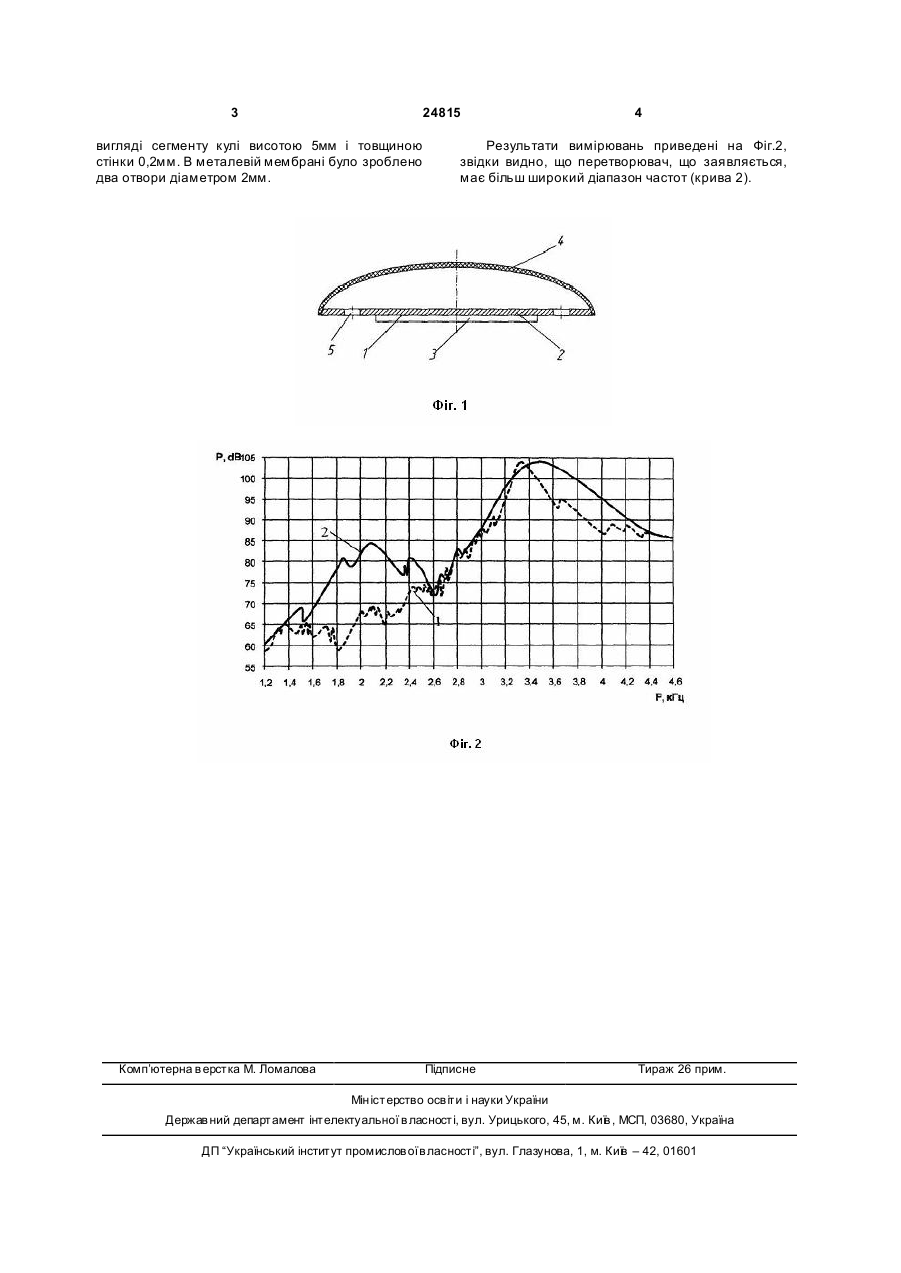

Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами та корпусу у вигляді сегмента порожнистої кулі, який відрізняється тим, що в мембрані виконано один чи декілька отворів. (19) (21) u200703378 (22) 28.03.2007 (24) 10.07.2007 (46) 10.07.2007, Бюл. №10, 2007р. (72) Шарапов Валерій Михайлович, Марченко Максим Вікторович, Мовсіков Геннадій Костянтинович, Воропай Володимир Іванович, Луговий Володимир Михайлович 3 24815 вигляді сегменту кулі висотою 5мм і товщиною стінки 0,2мм. В металевій мембрані було зроблено два отвори діаметром 2мм. Комп’ютерна в ерстка М. Ломалова 4 Результати вимірювань приведені на Фіг.2, звідки видно, що перетворювач, що заявляється, має більш широкий діапазон частот (крива 2). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectro-acoustic transducer
Автори англійськоюSharapov Valeriy Mykhaylovych
Назва патенту російськоюЭлектроаккустический преобразователь
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: H04R 17/00
Мітки: перетворювач, електроакустичний
