Пересувний рекламний пристрій “брендмобіль”

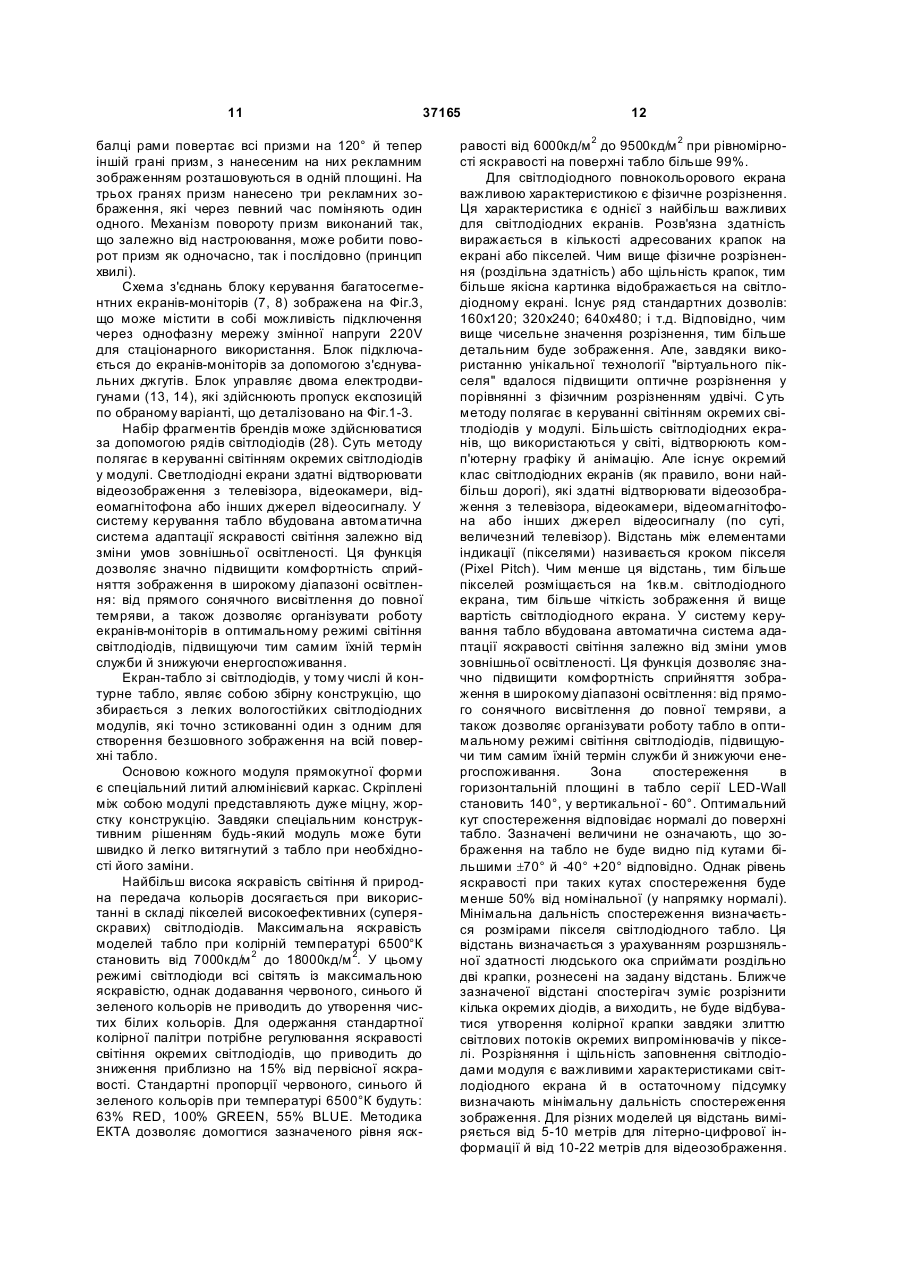

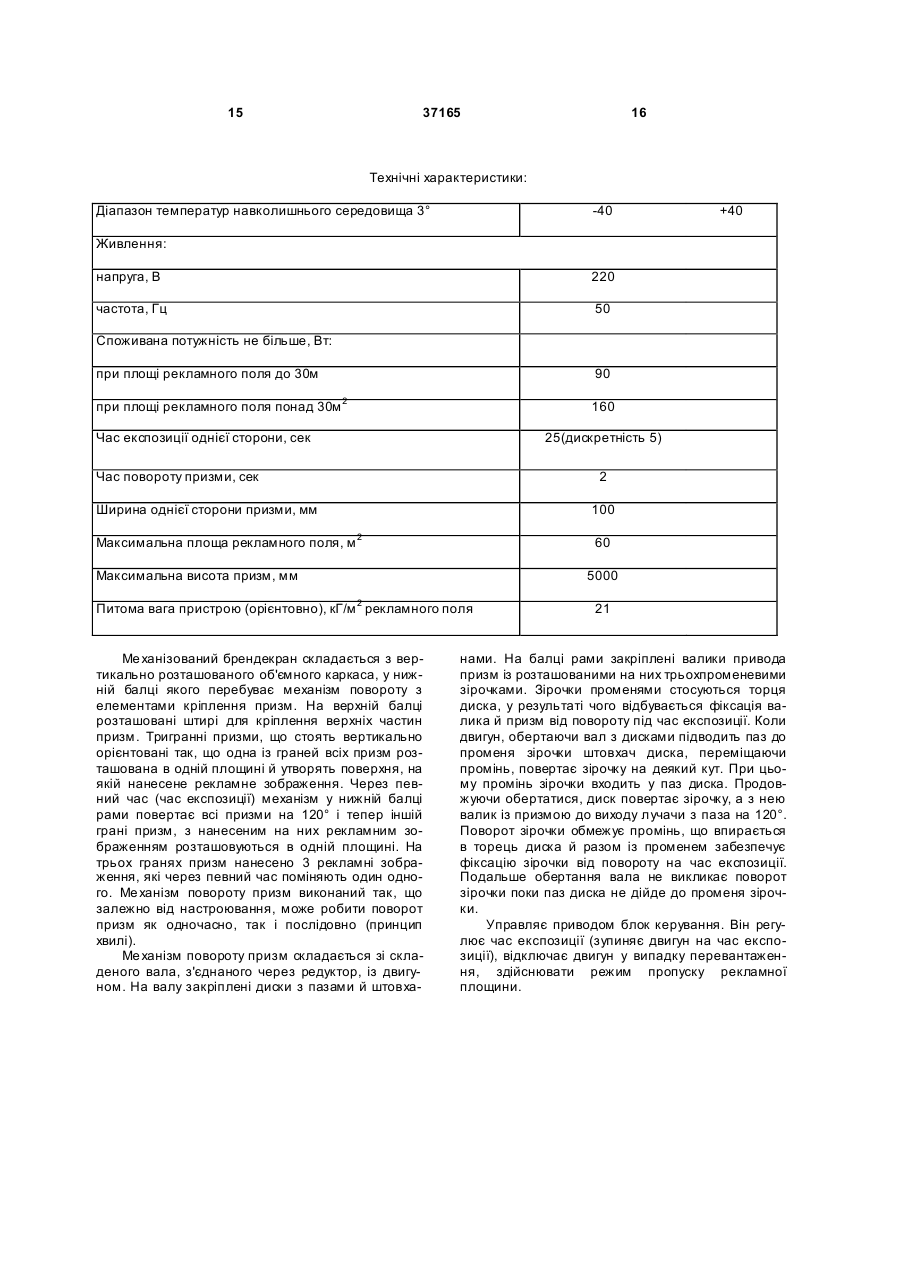

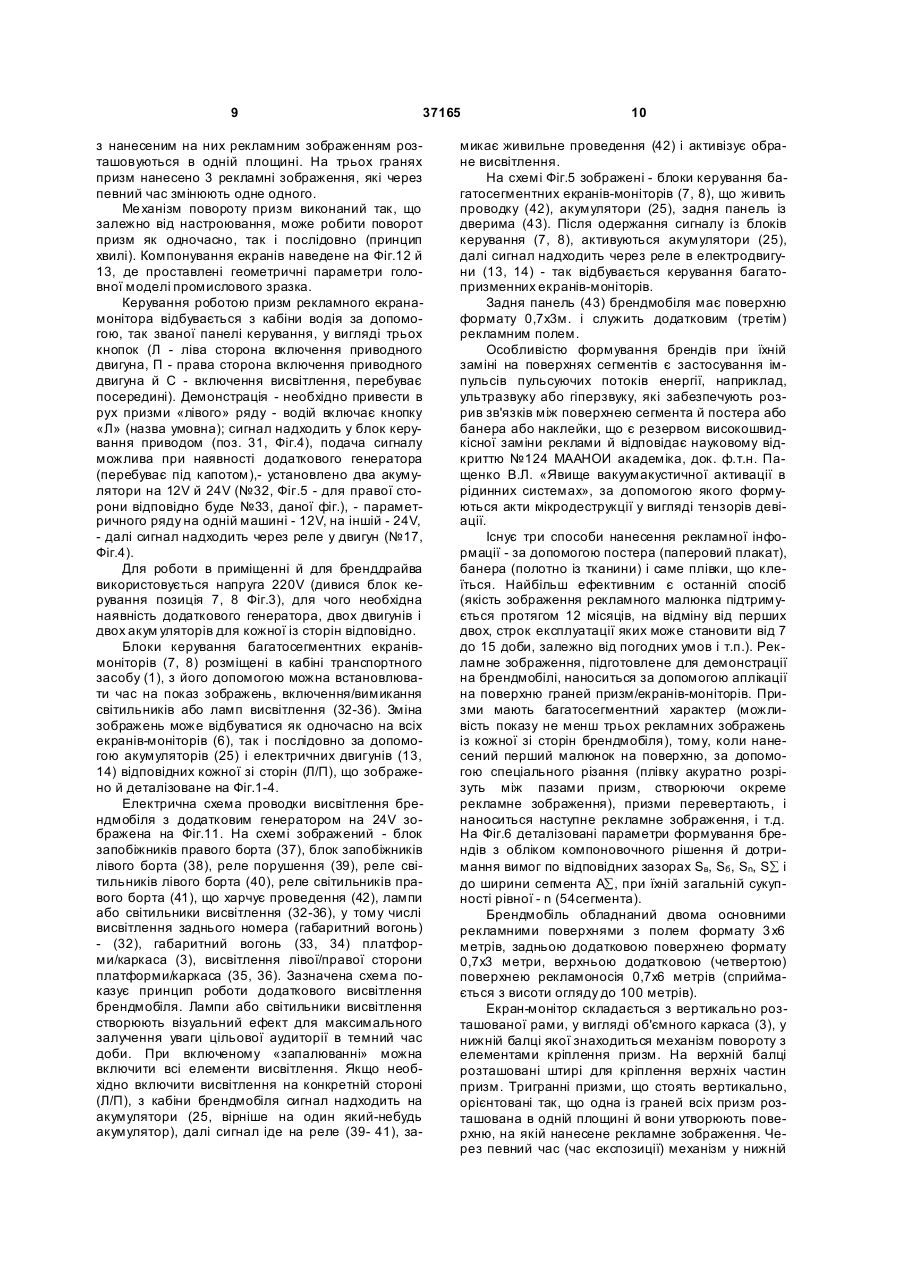

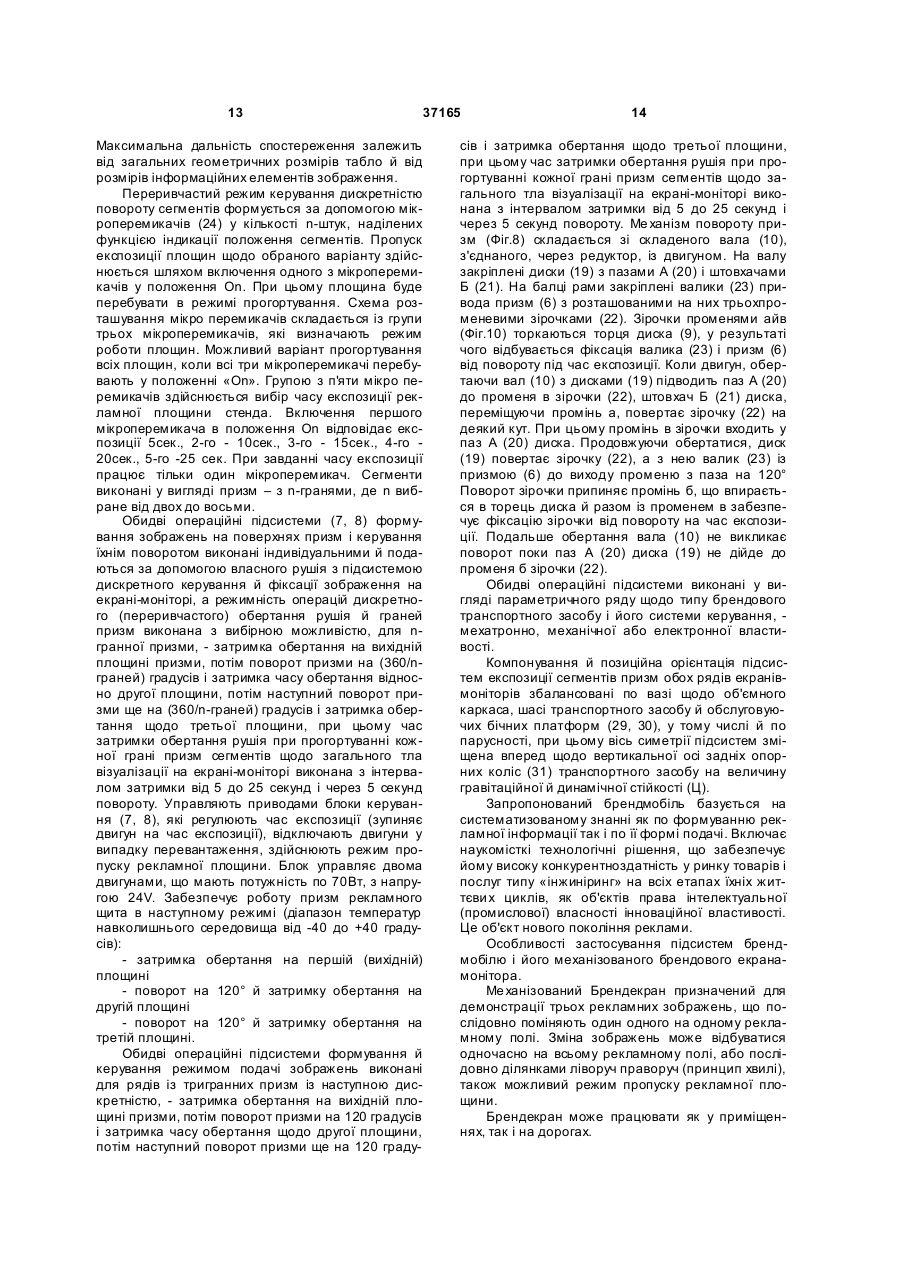

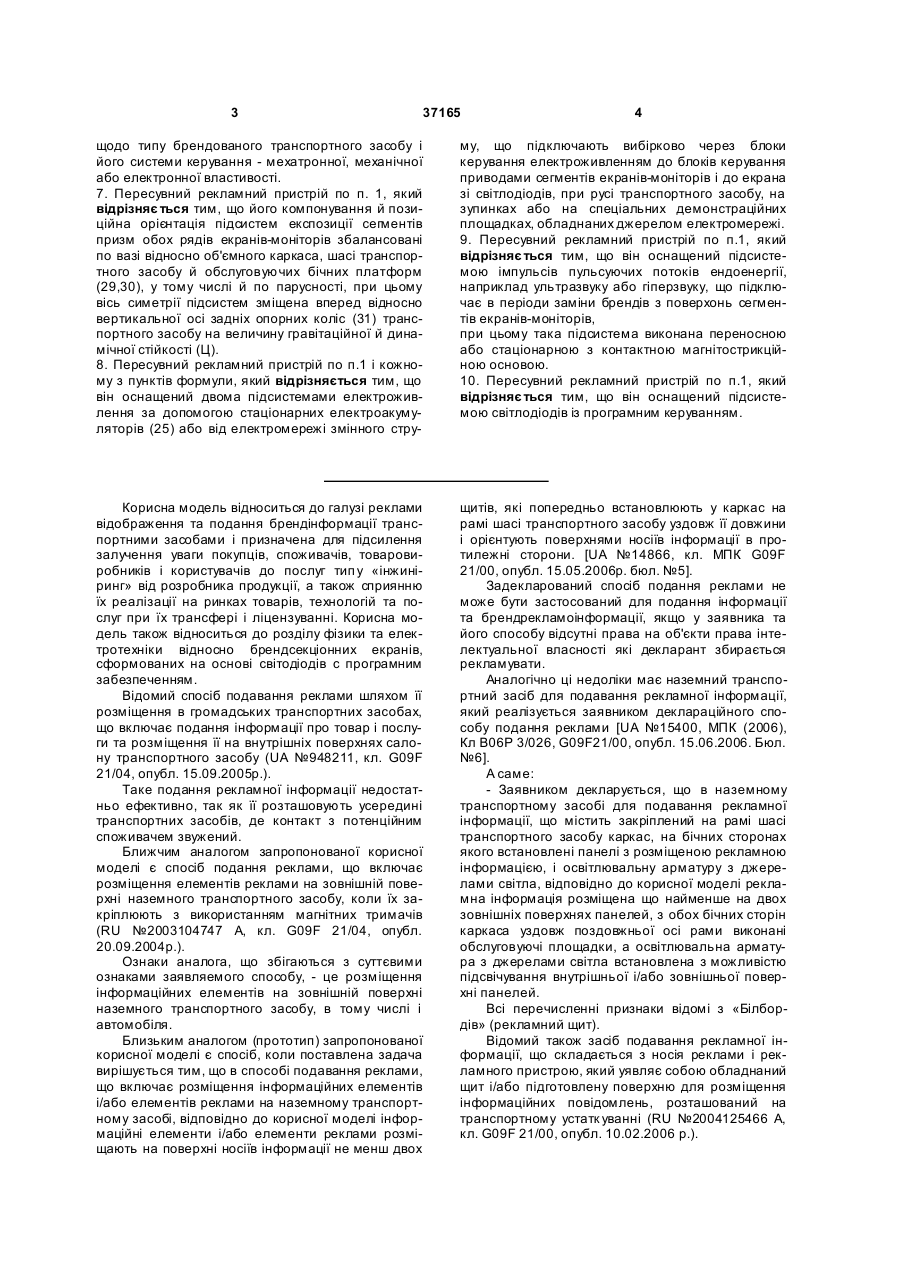

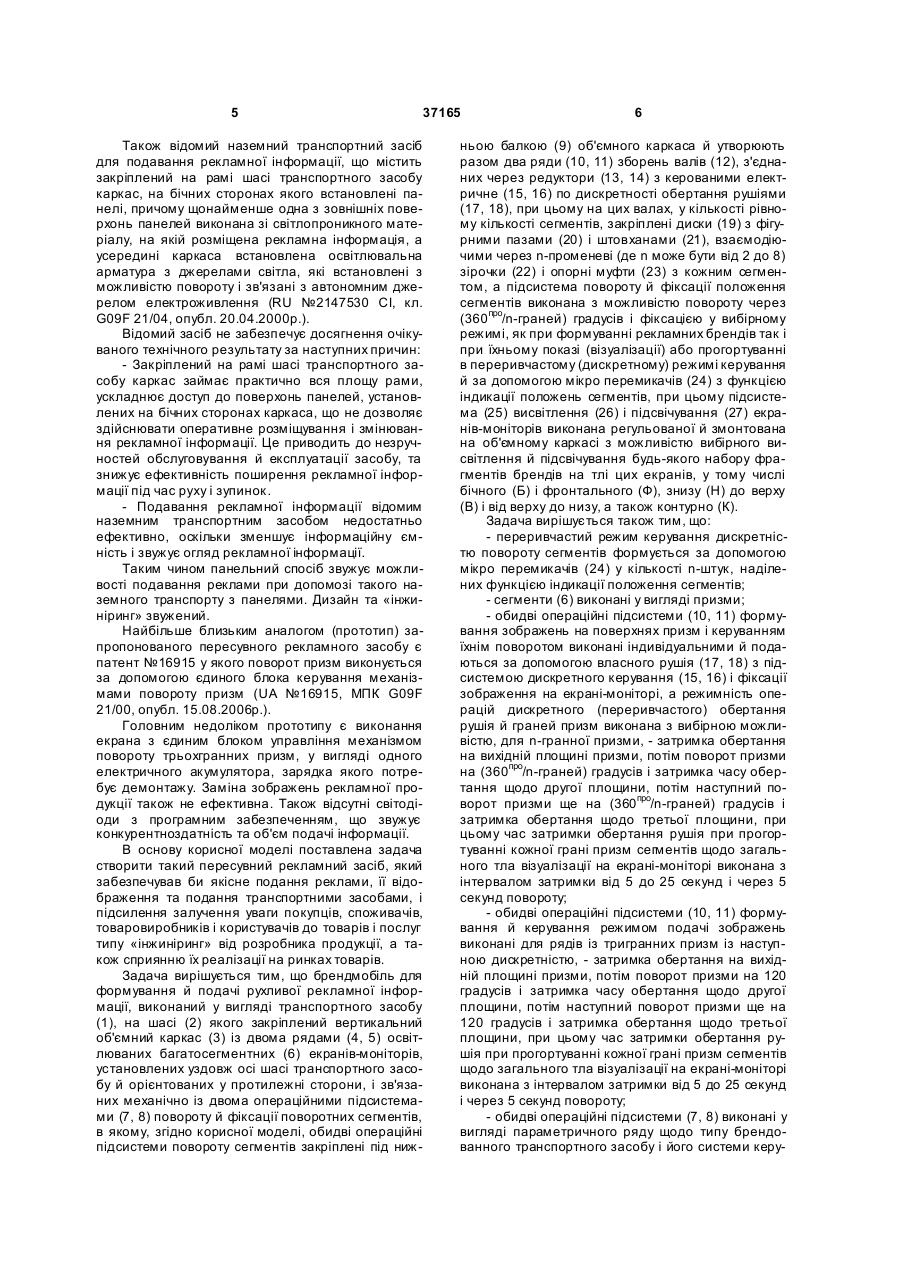

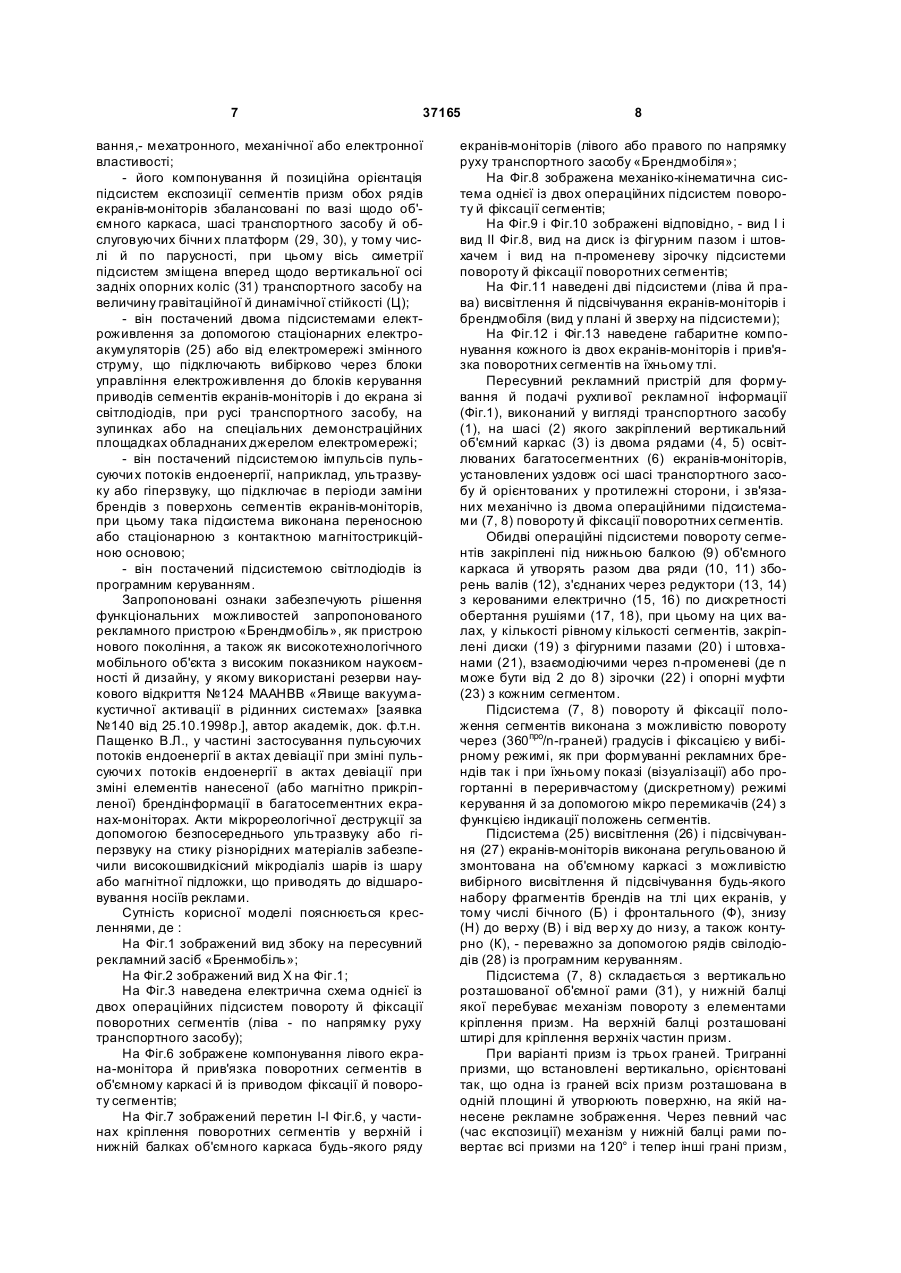

1. Пересувний рекламний пристрій для формування й подачі рухливої рекламної інформації, виконаний у вигляді транспортного засобу (1), на шасі (2) якого закріплений вертикальний об'ємний каркас (3) із двома рядами (4, 5) освітлюваних багатосегментних (6) екранівмоніторів, установлених уздовж осі шасі транспортного засобу й орієнтованих у протилежні сторони, і зв'язаних механічно із двома операційними підсистемами (7, 8) повороту й фіксації поворотних сегментів, який відрізняється тим, що обидві операційні підсистеми повороту сегментів закріплені під нижньою балкою (9) об'ємного каркаса й утворюють разом два ряди (10, 11) збірних валів (12), з'єднаних через редуктори (13, 14) з керованими електрично (15, 16) по дискретності обертання рушіями (17, 18), при цьому на цих валах у кількості, рівній кількості сегментів, закріплені диски (19) з фігурними пазами (20) і штовхачами (21), взаємодіючими через n-променеві (де n може бути від 2 до 8) зірочки (22) і опорні муфти (23) з кожним сегментом, а підсистема повороту й фіксації положення сегментів виконана з можливістю повороту через (360про/n граней) градусів і фіксацією у вибірному режимі як при формуванні рекламних брендів, так і при їхньому показі (візуалізації) або прогортанні в переривчастому (дискретному) режимі керування й за допомогою мікроперемикачів (24) з функцією індикації положень сегментів, при цьому підсистема (25) висвітлення (26) і підсвічування (27) екранів-моніторів виконана регульованою й змонтована на об'ємному каркасі з можливістю вибірного висвітлення й підсвічування будь-якого набору фрагментів брендів на тлі цих екранів, у тому числі бічного (Б) і фронтального (Ф), з низу (Н) до верху (В) і від верху до низу, а також контурно (К). 2 (19) 1 3 37165 4 щодо типу брендованого транспортного засобу і його системи керування - мехатронної, механічної або електронної властивості. 7. Пересувний рекламний пристрій по п. 1, який відрізняє ться тим, що його компонування й позиційна орієнтація підсистем експозиції сегментів призм обох рядів екранів-моніторів збалансовані по вазі відносно об'ємного каркаса, шасі транспортного засобу й обслуговуючих бічних платформ (29,30), у тому числі й по парусності, при цьому вісь симетрії підсистем зміщена вперед відносно вертикальної осі задніх опорних коліс (31) транспортного засобу на величину гравітаційної й динамічної стійкості (Ц). 8. Пересувний рекламний пристрій по п.1 і кожному з пунктів формули, який відрізняється тим, що він оснащений двома підсистемами електроживлення за допомогою стаціонарних електроакумуляторів (25) або від електромережі змінного стру му, що підключають вибірково через блоки керування електроживленням до блоків керування приводами сегментів екранів-моніторів і до екрана зі світлодіодів, при русі транспортного засобу, на зупинках або на спеціальних демонстраційних площадках, обладнаних джерелом електромережі. 9. Пересувний рекламний пристрій по п.1, який відрізняє ться тим, що він оснащений підсистемою імпульсів пульсуючих потоків ендоенергії, наприклад ультразвуку або гіперзвуку, що підключає в періоди заміни брендів з поверхонь сегментів екранів-моніторів, при цьому така підсистема виконана переносною або стаціонарною з контактною магнітострикційною основою. 10. Пересувний рекламний пристрій по п.1, який відрізняє ться тим, що він оснащений підсистемою світлодіодів із програмним керуванням. Корисна модель відноситься до галузі реклами відображення та подання брендінформації транспортними засобами і призначена для підсилення залучення уваги покупців, споживачів, товаровиробників і користувачів до послуг тип у «інжиніринг» від розробника продукції, а також сприянню їх реалізації на ринках товарів, технологій та послуг при їх трансфері і ліцензуванні. Корисна модель також відноситься до розділу фізики та електротехніки відносно брендсекціонних екранів, сформованих на основі світодіодів с програмним забезпеченням. Відомий спосіб подавання реклами шляхом її розміщення в громадських транспортних засобах, що включає подання інформації про товар і послуги та розміщення її на внутрішніх поверхнях салону транспортного засобу (UA №948211, кл. G09F 21/04, опубл. 15.09.2005р.). Таке подання рекламної інформації недостатньо ефективно, так як її розташовують усередині транспортних засобів, де контакт з потенційним споживачем звужений. Ближчим аналогом запропонованої корисної моделі є спосіб подання реклами, що включає розміщення елементів реклами на зовнішній поверхні наземного транспортного засобу, коли їх закріплюють з використанням магнітних тримачів (RU №2003104747 А, кл. G09F 21/04, опубл. 20.09.2004р.). Ознаки аналога, що збігаються з суттєвими ознаками заявляемого способу, - це розміщення інформаційних елементів на зовнішній поверхні наземного транспортного засобу, в тому числі і автомобіля. Близьким аналогом (прототип) запропонованої корисної моделі є спосіб, коли поставлена задача вирішується тим, що в способі подавання реклами, що включає розміщення інформаційних елементів і/або елементів реклами на наземному транспортному засобі, відповідно до корисної моделі інформаційні елементи і/або елементи реклами розміщають на поверхні носіїв інформації не менш двох щитів, які попередньо встановлюють у каркас на рамі шасі транспортного засобу уздовж її довжини і орієнтують поверхнями носіїв інформації в протилежні сторони. [UA №14866, кл. МПК G09F 21/00, опубл. 15.05.2006р. бюл. №5]. Задекларований спосіб подання реклами не може бути застосований для подання інформації та брендрекламоінформації, якщо у заявника та його способу відсутні права на об'єкти права інтелектуальної власності які декларант збирається рекламувати. Аналогічно ці недоліки має наземний транспортний засіб для подавання рекламної інформації, який реалізується заявником деклараційного способу подання реклами [UA №15400, МПК (2006), Кл В06Р 3/026, G09F21/00, опубл. 15.06.2006. Бюл. №6]. А саме: - Заявником декларується, що в наземному транспортному засобі для подавання рекламної інформації, що містить закріплений на рамі шасі транспортного засобу каркас, на бічних сторонах якого встановлені панелі з розміщеною рекламною інформацією, і освітлювальну арматуру з джерелами світла, відповідно до корисної моделі рекламна інформація розміщена що найменше на двох зовнішніх поверхнях панелей, з обох бічних сторін каркаса уздовж поздовжньої осі рами виконані обслуговуючі площадки, а освітлювальна арматура з джерелами світла встановлена з можливістю підсвічування внутрішньої і/або зовнішньої поверхні панелей. Всі перечисленні признаки відомі з «Білбордів» (рекламний щит). Відомий також засіб подавання рекламної інформації, що складається з носія реклами і рекламного пристрою, який уявляє собою обладнаний щит і/або підготовлену поверхню для розміщення інформаційних повідомлень, розташований на транспортному устатк уванні (RU №2004125466 А, кл. G09F 21/00, опубл. 10.02.2006 р.). 5 37165 Також відомий наземний транспортний засіб для подавання рекламної інформації, що містить закріплений на рамі шасі транспортного засобу каркас, на бічних сторонах якого встановлені панелі, причому щонайменше одна з зовнішніх поверхонь панелей виконана зі світлопроникного матеріалу, на якій розміщена рекламна інформація, а усередині каркаса встановлена освітлювальна арматура з джерелами світла, які встановлені з можливістю повороту і зв'язані з автономним джерелом електроживлення (RU №2147530 СІ, кл. G09F 21/04, опубл. 20.04.2000р.). Відомий засіб не забезпечує досягнення очікуваного технічного результату за наступних причин: - Закріплений на рамі шасі транспортного засобу каркас займає практично вся площу рами, ускладнює доступ до поверхонь панелей, установлених на бічних сторонах каркаса, що не дозволяє здійснювати оперативне розміщування і змінювання рекламної інформації. Це приводить до незручностей обслуговування й експлуатації засобу, та знижує ефективність поширення рекламної інформації під час руху і зупинок. - Подавання рекламної інформації відомим наземним транспортним засобом недостатньо ефективно, оскільки зменшує інформаційну ємність і звужує огляд рекламної інформації. Таким чином панельний спосіб звужує можливості подавання реклами при допомозі такого наземного транспорту з панелями. Дизайн та «інжиніринг» звужений. Найбільше близьким аналогом (прототип) запропонованого пересувного рекламного засобу є патент №16915 у якого поворот призм виконується за допомогою єдиного блока керування механізмами повороту призм (UA №16915, МПК G09F 21/00, опубл. 15.08.2006р.). Головним недоліком прототипу є виконання екрана з єдиним блоком управління механізмом повороту трьохгранних призм, у вигляді одного електричного акумулятора, зарядка якого потребує демонтажу. Заміна зображень рекламної продукції також не ефективна. Також відсутні світодіоди з програмним забезпеченням, що звужує конкурентноздатність та об'єм подачі інформації. В основу корисної моделі поставлена задача створити такий пересувний рекламний засіб, який забезпечував би якісне подання реклами, її відображення та подання транспортними засобами, і підсилення залучення уваги покупців, споживачів, товаровиробників і користувачів до товарів і послуг типу «інжиніринг» від розробника продукції, а також сприянню їх реалізації на ринках товарів. Задача вирішується тим, що брендмобіль для формування й подачі рухливої рекламної інформації, виконаний у вигляді транспортного засобу (1), на шасі (2) якого закріплений вертикальний об'ємний каркас (3) із двома рядами (4, 5) освітлюваних багатосегментних (6) екранів-моніторів, установлених уздовж осі шасі транспортного засобу й орієнтованих у протилежні сторони, і зв'язаних механічно із двома операційними підсистемами (7, 8) повороту й фіксації поворотних сегментів, в якому, згідно корисної моделі, обидві операційні підсистеми повороту сегментів закріплені під ниж 6 ньою балкою (9) об'ємного каркаса й утворюють разом два ряди (10, 11) зборень валів (12), з'єднаних через редуктори (13, 14) з керованими електричне (15, 16) по дискретності обертання рушіями (17, 18), при цьому на цих валах, у кількості рівному кількості сегментів, закріплені диски (19) з фігурними пазами (20) і штовханами (21), взаємодіючими через n-променеві (де n може бути від 2 до 8) зірочки (22) і опорні муфти (23) з кожним сегментом, а підсистема повороту й фіксації положення сегментів виконана з можливістю повороту через (360про/n-граней) градусів і фіксацією у вибірному режимі, як при формуванні рекламних брендів так і при їхньому показі (візуалізації) або прогортуванні в переривчастому (дискретному) режимі керування й за допомогою мікро перемикачів (24) з функцією індикації положень сегментів, при цьому підсистема (25) висвітлення (26) і підсвічування (27) екранів-моніторів виконана регульованої й змонтована на об'ємному каркасі з можливістю вибірного висвітлення й підсвічування будь-якого набору фрагментів брендів на тлі цих екранів, у тому числі бічного (Б) і фронтального (Ф), знизу (Н) до верху (В) і від верху до низу, а також контурно (К). Задача вирішується також тим, що: - переривчастий режим керування дискретністю повороту сегментів формується за допомогою мікро перемикачів (24) у кількості n-штук, наділених функцією індикації положення сегментів; - сегменти (6) виконані у вигляді призми; - обидві операційні підсистеми (10, 11) формування зображень на поверхнях призм і керуванням їхнім поворотом виконані індивідуальними й подаються за допомогою власного рушія (17, 18) з підсистемою дискретного керування (15, 16) і фіксації зображення на екрані-моніторі, а режимність операцій дискретного (переривчастого) обертання рушія й граней призм виконана з вибірною можливістю, для n-гранної призми, - затримка обертання на вихідній площині призми, потім поворот призми на (360про/n-граней) градусів і затримка часу обертання щодо другої площини, потім наступний поворот призми ще на (360про/n-граней) градусів і затримка обертання щодо третьої площини, при цьому час затримки обертання рушія при прогортуванні кожної грані призм сегментів щодо загального тла візуалізації на екрані-моніторі виконана з інтервалом затримки від 5 до 25 секунд і через 5 секунд повороту; - обидві операційні підсистеми (10, 11) формування й керування режимом подачі зображень виконані для рядів із тригранних призм із наступною дискретністю, - затримка обертання на вихідній площині призми, потім поворот призми на 120 градусів і затримка часу обертання щодо другої площини, потім наступний поворот призми ще на 120 градусів і затримка обертання щодо третьої площини, при цьому час затримки обертання рушія при прогортуванні кожної грані призм сегментів щодо загального тла візуалізації на екрані-моніторі виконана з інтервалом затримки від 5 до 25 секунд і через 5 секунд повороту; - обидві операційні підсистеми (7, 8) виконані у вигляді параметричного ряду щодо типу брендованного транспортного засобу і його системи керу 7 37165 вання,- мехатронного, механічної або електронної властивості; - його компонування й позиційна орієнтація підсистем експозиції сегментів призм обох рядів екранів-моніторів збалансовані по вазі щодо об'ємного каркаса, шасі транспортного засобу й обслуговуючих бічни х платформ (29, 30), у тому числі й по парусності, при цьому вісь симетрії підсистем зміщена вперед щодо вертикальної осі задніх опорних коліс (31) транспортного засобу на величину гравітаційної й динамічної стійкості (Ц); - він постачений двома підсистемами електроживлення за допомогою стаціонарних електроакумуляторів (25) або від електромережі змінного струму, що підключають вибірково через блоки управління електроживлення до блоків керування приводів сегментів екранів-моніторів і доекрана зі світлодіодів, при русі транспортного засобу, на зупинках або на спеціальних демонстраційних площадках обладнаних джерелом електромережі; - він постачений підсистемою імпульсів пульсуючи х потоків ендоенергії, наприклад, ультразвуку або гіперзвуку, що підключає в періоди заміни брендів з поверхонь сегментів екранів-моніторів, при цьому така підсистема виконана переносною або стаціонарною з контактною магнітострикційною основою; - він постачений підсистемою світлодіодів із програмним керуванням. Запропоновані ознаки забезпечують рішення функціональних можливостей запропонованого рекламного пристрою «Брендмобіль», як пристрою нового покоління, а також як високотехнологічного мобільного об'єкта з високим показником наукоємності й дизайну, у якому використані резерви наукового відкриття №124 МААНВВ «Явище вакуумакустичної активації в рідинних системах» [заявка №140 від 25.10.1998р.], автор академік, док. ф.т.н. Пащенко В.Л., у частині застосування пульсуючих потоків ендоенергії в актах девіації при зміні пульсуючи х потоків ендоенергії в актах девіації при зміні елементів нанесеної (або магнітно прикріпленої) брендінформації в багатосегментних екранах-моніторах. Акти мікрореологічної деструкції за допомогою безпосереднього ультразвуку або гіперзвуку на стику різнорідних матеріалів забезпечили високошвидкісний мікродіаліз шарів із шару або магнітної підложки, що приводять до відшаровування носіїв реклами. Сутність корисної моделі пояснюється кресленнями, де : На Фіг.1 зображений вид збоку на пересувний рекламний засіб «Бренмобіль»; На Фіг.2 зображений вид Х на Фіг.1; На Фіг.3 наведена електрична схема однієї із двох операційних підсистем повороту й фіксації поворотних сегментів (ліва - по напрямку руху транспортного засобу); На Фіг.6 зображене компонування лівого екрана-монітора й прив'язка поворотних сегментів в об'ємному каркасі й із приводом фіксації й повороту сегментів; На Фіг.7 зображений перетин І-І Фіг.6, у частинах кріплення поворотних сегментів у верхній і нижній балках об'ємного каркаса будь-якого ряду 8 екранів-моніторів (лівого або правого по напрямку руху транспортного засобу «Брендмобіля»; На Фіг.8 зображена механіко-кінематична система однієї із двох операційних підсистем повороту й фіксації сегментів; На Фіг.9 і Фіг.10 зображені відповідно, - вид І і вид II Фіг.8, вид на диск із фігурним пазом і штовхачем і вид на п-променеву зірочку підсистеми повороту й фіксації поворотних сегментів; На Фіг.11 наведені дві підсистеми (ліва й права) висвітлення й підсвічування екранів-моніторів і брендмобіля (вид у плані й зверху на підсистеми); На Фіг.12 і Фіг.13 наведене габаритне компонування кожного із двох екранів-моніторів і прив'язка поворотних сегментів на їхньому тлі. Пересувний рекламний пристрій для формування й подачі рухли вої рекламної інформації (Фіг.1), виконаний у вигляді транспортного засобу (1), на шасі (2) якого закріплений вертикальний об'ємний каркас (3) із двома рядами (4, 5) освітлюваних багатосегментних (6) екранів-моніторів, установлених уздовж осі шасі транспортного засобу й орієнтованих у протилежні сторони, і зв'язаних механічно із двома операційними підсистемами (7, 8) повороту й фіксації поворотних сегментів. Обидві операційні підсистеми повороту сегментів закріплені під нижньою балкою (9) об'ємного каркаса й утворять разом два ряди (10, 11) зборень валів (12), з'єднаних через редуктори (13, 14) з керованими електрично (15, 16) по дискретності обертання рушіями (17, 18), при цьому на цих валах, у кількості рівному кількості сегментів, закріплені диски (19) з фігурними пазами (20) і штовханами (21), взаємодіючими через n-променеві (де n може бути від 2 до 8) зірочки (22) і опорні муфти (23) з кожним сегментом. Підсистема (7, 8) повороту й фіксації положення сегментів виконана з можливістю повороту через (360про/n-граней) градусів і фіксацією у вибірному режимі, як при формуванні рекламних брендів так і при їхньому показі (візуалізації) або прогортанні в переривчастому (дискретному) режимі керування й за допомогою мікро перемикачів (24) з функцією індикації положень сегментів. Підсистема (25) висвітлення (26) і підсвічування (27) екранів-моніторів виконана регульованою й змонтована на об'ємному каркасі з можливістю вибірного висвітлення й підсвічування будь-якого набору фрагментів брендів на тлі цих екранів, у тому числі бічного (Б) і фронтального (Ф), знизу (Н) до верху (В) і від вер ху до низу, а також контурно (К), - переважно за допомогою рядів свілодіодів (28) із програмним керуванням. Підсистема (7, 8) складається з вертикально розташованої об'ємної рами (31), у нижній балці якої перебуває механізм повороту з елементами кріплення призм. На верхній балці розташовані штирі для кріплення верхніх частин призм. При варіанті призм із трьох граней. Тригранні призми, що встановлені вертикально, орієнтовані так, що одна із граней всіх призм розташована в одній площині й утворюють поверхню, на якій нанесене рекламне зображення. Через певний час (час експозиції) механізм у нижній балці рами повертає всі призми на 120° і тепер інші грані призм, 9 37165 з нанесеним на них рекламним зображенням розташовуються в одній площині. На трьох гранях призм нанесено 3 рекламні зображення, які через певний час змінюють одне одного. Ме ханізм повороту призм виконаний так, що залежно від настроювання, може робити поворот призм як одночасно, так і послідовно (принцип хвилі). Компонування екранів наведене на Фіг.12 й 13, де проставлені геометричні параметри головної моделі промислового зразка. Керування роботою призм рекламного екранамонітора відбувається з кабіни водія за допомогою, так званої панелі керування, у вигляді трьох кнопок (Л - ліва сторона включення приводного двигуна, П - права сторона включення приводного двигуна й С - включення висвітлення, перебуває посередині). Демонстрація - необхідно привести в рух призми «лівого» ряду - водій включає кнопку «Л» (назва умовна); сигнал надходить у блок керування приводом (поз. 31, Фіг.4), подача сигналу можлива при наявності додаткового генератора (перебуває під капотом),- установлено два акумулятори на 12V й 24V (№32, Фіг.5 - для правої сторони відповідно буде №33, даної фіг.), - параметричного ряду на одній машині - 12V, на іншій - 24V, - далі сигнал надходить через реле у двигун (№17, Фіг.4). Для роботи в приміщенні й для бренддрайва використовується напруга 220V (дивися блок керування позиція 7, 8 Фіг.3), для чого необхідна наявність додаткового генератора, двох двигунів і двох акум уляторів для кожної із сторін відповідно. Блоки керування багатосегментних екранівмоніторів (7, 8) розміщені в кабіні транспортного засобу (1), з його допомогою можна встановлювати час на показ зображень, включення/вимикання світильників або ламп висвітлення (32-36). Зміна зображень може відбуватися як одночасно на всіх екранів-моніторів (6), так і послідовно за допомогою акумуляторів (25) і електричних двигунів (13, 14) відповідних кожної зі сторін (Л/П), що зображено й деталізоване на Фіг.1-4. Електрична схема проводки висвітлення брендмобіля з додатковим генератором на 24V зображена на Фіг.11. На схемі зображений - блок запобіжників правого борта (37), блок запобіжників лівого борта (38), реле порушення (39), реле світильників лівого борта (40), реле світильників правого борта (41), що харчує проведення (42), лампи або світильники висвітлення (32-36), у тому числі висвітлення заднього номера (габаритний вогонь) - (32), габаритний вогонь (33, 34) платформи/каркаса (3), висвітлення лівої/правої сторони платформи/каркаса (35, 36). Зазначена схема показує принцип роботи додаткового висвітлення брендмобіля. Лампи або світильники висвітлення створюють візуальний ефект для максимального залучення уваги цільової аудиторії в темний час доби. При включеному «запалюванні» можна включити всі елементи висвітлення. Якщо необхідно включити висвітлення на конкретній стороні (Л/П), з кабіни брендмобіля сигнал надходить на акумулятори (25, вірніше на один який-небудь акумулятор), далі сигнал іде на реле (39- 41), за 10 микає живильне проведення (42) і активізує обране висвітлення. На схемі Фіг.5 зображені - блоки керування багатосегментних екранів-моніторів (7, 8), що живить проводку (42), акумулятори (25), задня панель із дверима (43). Після одержання сигналу із блоків керування (7, 8), активуються акумулятори (25), далі сигнал надходить через реле в електродвигуни (13, 14) - так відбувається керування багатопризменних екранів-моніторів. Задня панель (43) брендмобіля має поверхню формату 0,7х3м. і служить додатковим (третім) рекламним полем. Особливістю формування брендів при їхній заміні на поверхнях сегментів є застосування імпульсів пульсуючих потоків енергії, наприклад, ультразвуку або гіперзвуку, які забезпечують розрив зв'язків між поверхнею сегмента й постера або банера або наклейки, що є резервом високошвидкісної заміни реклами й відповідає науковому відкриттю №124 МААНОИ академіка, док. ф.т.н. Пащенко В.Л. «Явище вакуумакустичної активації в рідинних системах», за допомогою якого формуються акти мікродеструкції у вигляді тензорів девіації. Існує три способи нанесення рекламної інформації - за допомогою постера (паперовий плакат), банера (полотно із тканини) і саме плівки, що клеїться. Найбільш ефективним є останній спосіб (якість зображення рекламного малюнка підтримується протягом 12 місяців, на відміну від перших двох, строк експлуатації яких може становити від 7 до 15 доби, залежно від погодних умов і т.п.). Рекламне зображення, підготовлене для демонстрації на брендмобілі, наноситься за допомогою аплікації на поверхню граней призм/екранів-моніторів. Призми мають багатосегментний характер (можливість показу не менш трьох рекламних зображень із кожної зі сторін брендмобіля), тому, коли нанесений перший малюнок на поверхню, за допомогою спеціального різання (плівку акуратно розрізуть між пазами призм, створюючи окреме рекламне зображення), призми перевертають, і наноситься наступне рекламне зображення, і т.д. На Фіг.6 деталізовані параметри формування брендів з обліком компоновочного рішення й дотримання вимог по відповідних зазорах Sв, Sб , Sn, Så і до ширини сегмента Aå, при їхній загальній сукупності рівної - n (54сегмента). Брендмобіль обладнаний двома основними рекламними поверхнями з полем формату 3 х6 метрів, задньою додатковою поверхнею формату 0,7х3 метри, верхньою додатковою (четвертою) поверхнею рекламоносія 0,7х6 метрів (сприймається з висоти огляду до 100 метрів). Екран-монітор складається з вертикально розташованої рами, у вигляді об'ємного каркаса (3), у нижній балці якої знаходиться механізм повороту з елементами кріплення призм. На верхній балці розташовані штирі для кріплення верхніх частин призм. Тригранні призми, що стоять вертикально, орієнтовані так, що одна із граней всіх призм розташована в одній площині й вони утворюють поверхню, на якій нанесене рекламне зображення. Через певний час (час експозиції) механізм у нижній 11 37165 балці рами повертає всі призми на 120° й тепер іншій грані призм, з нанесеним на них рекламним зображенням розташовуються в одній площині. На трьох гранях призм нанесено три рекламних зображення, які через певний час поміняють один одного. Механізм повороту призм виконаний так, що залежно від настроювання, може робити поворот призм як одночасно, так і послідовно (принцип хвилі). Схема з'єднань блоку керування багатосегментних екранів-моніторів (7, 8) зображена на Фіг.3, що може містити в собі можливість підключення через однофазну мережу змінної напруги 220V для стаціонарного використання. Блок підключається до екранів-моніторів за допомогою з'єднувальних джгутів. Блок управляє двома електродвигунами (13, 14), які здійснюють пропуск експозицій по обраному варіанті, що деталізовано на Фіг.1-3. Набір фрагментів брендів може здійснюватися за допомогою рядів світлодіодів (28). Суть методу полягає в керуванні світінням окремих світлодіодів у модулі. Светлодіодні екрани здатні відтворювати відеозображення з телевізора, відеокамери, відеомагнітофона або інших джерел відеосигналу. У систему керування табло вбудована автоматична система адаптації яскравості світіння залежно від зміни умов зовнішньої освітленості. Ця функція дозволяє значно підвищити комфортність сприйняття зображення в широкому діапазоні освітлення: від прямого сонячного висвітлення до повної темряви, а також дозволяє організувати роботу екранів-моніторів в оптимальному режимі світіння світлодіодів, підвищуючи тим самим їхній термін служби й знижуючи енергоспоживання. Екран-табло зі світлодіодів, у тому числі й контурне табло, являє собою збірну конструкцію, що збирається з легких вологостійких світлодіодних модулів, які точно зстикованні один з одним для створення безшовного зображення на всій поверхні табло. Основою кожного модуля прямокутної форми є спеціальний литий алюмінієвий каркас. Скріплені між собою модулі представляють дуже міцну, жорстку конструкцію. Завдяки спеціальним конструктивним рішенням будь-який модуль може бути швидко й легко витягнутий з табло при необхідності його заміни. Найбільш висока яскравість світіння й природна передача кольорів досягається при використанні в складі пікселей високоефективних (суперяскравих) світлодіодів. Максимальна яскравість моделей табло при колірній температурі 6500°К становить від 7000кд/м 2 до 18000кд/м 2. У цьому режимі світлодіоди всі світять із максимальною яскравістю, однак додавання червоного, синього й зеленого кольорів не приводить до утворення чистих білих кольорів. Для одержання стандартної колірної палітри потрібне регулювання яскравості світіння окремих світлодіодів, що приводить до зниження приблизно на 15% від первісної яскравості. Стандартні пропорції червоного, синього й зеленого кольорів при температурі 6500°К будуть: 63% RED, 100% GREEN, 55% BLUE. Методика ЕКТА дозволяє домогтися зазначеного рівня яск 12 равості від 6000кд/м 2 до 9500кд/м 2 при рівномірності яскравості на поверхні табло більше 99%. Для світлодіодного повнокольорового екрана важливою характеристикою є фізичне розрізнення. Ця характеристика є однієї з найбільш важливих для світлодіодних екранів. Розв'язна здатність виражається в кількості адресованих крапок на екрані або пікселей. Чим вище фізичне розрізнення (роздільна здатність) або щільність крапок, тим більше якісна картинка відображається на світлодіодному екрані. Існує ряд стандартних дозволів: 160х120; 320х240; 640х480; і т.д. Відповідно, чим вище чисельне значення розрізнення, тим більше детальним буде зображення. Але, завдяки використанню унікальної технології "віртуального пікселя" вдалося підвищити оптичне розрізнення у порівнянні з фізичним розрізненням удвічі. С уть методу полягає в керуванні світінням окремих світлодіодів у модулі. Більшість світлодіодних екранів, що використаються у світі, відтворюють комп'ютерну графіку й анімацію. Але існує окремий клас світлодіодних екранів (як правило, вони найбільш дорогі), які здатні відтворювати відеозображення з телевізора, відеокамери, відеомагнітофона або інших джерел відеосигналу (по суті, величезний телевізор). Відстань між елементами індикації (пікселями) називається кроком пікселя (Pixel Pitch). Чим менше ця відстань, тим більше пікселей розміщається на 1кв.м. світлодіодного екрана, тим більше чіткість зображення й вище вартість світлодіодного екрана. У систему керування табло вбудована автоматична система адаптації яскравості світіння залежно від зміни умов зовнішньої освітленості. Ця функція дозволяє значно підвищити комфортність сприйняття зображення в широкому діапазоні освітлення: від прямого сонячного висвітлення до повної темряви, а також дозволяє організувати роботу табло в оптимальному режимі світіння світлодіодів, підвищуючи тим самим їхній термін служби й знижуючи енергоспоживання. Зона спостереження в горизонтальній площині в табло серії LED-Wall становить 140°, у вертикальної - 60°. Оптимальний кут спостереження відповідає нормалі до поверхні табло. Зазначені величини не означають, що зображення на табло не буде видно під кутами більшими ±70° й -40° +20° відповідно. Однак рівень яскравості при таких кутах спостереження буде менше 50% від номінальної (у напрямку нормалі). Мінімальна дальність спостереження визначається розмірами пікселя світлодіодного табло. Ця відстань визначається з урахуванням розршзняльної здатності людського ока сприймати роздільно дві крапки, рознесені на задану відстань. Ближче зазначеної відстані спостерігач зуміє розрізнити кілька окремих діодів, а виходить, не буде відбуватися утворення колірної крапки завдяки злиттю світлових потоків окремих випромінювачів у пікселі. Розрізняння і щільність заповнення світлодіодами модуля є важливими характеристиками світлодіодного екрана й в остаточному підсумку визначають мінімальну дальність спостереження зображення. Для різних моделей ця відстань виміряється від 5-10 метрів для літерно-цифрової інформації й від 10-22 метрів для відеозображення. 13 37165 Максимальна дальність спостереження залежить від загальних геометричних розмірів табло й від розмірів інформаційних елементів зображення. Переривчастий режим керування дискретністю повороту сегментів формується за допомогою мікроперемикачів (24) у кількості n-штук, наділених функцією індикації положення сегментів. Пропуск експозиції площин щодо обраного варіанту здійснюється шляхом включення одного з мікроперемикачів у положення On. При цьому площина буде перебувати в режимі прогортування. Схема розташування мікро перемикачів складається із групи трьох мікроперемикачів, які визначають режим роботи площин. Можливий варіант прогортування всіх площин, коли всі три мікроперемикачі перебувають у положенні «On». Групою з п'яти мікро перемикачів здійснюється вибір часу експозиції рекламної площини стенда. Включення першого мікроперемикача в положення On відповідає експозиції 5сек., 2-го - 10сек., 3-го - 15сек., 4-го 20сек., 5-го -25 сек. При завданні часу експозиції працює тільки один мікроперемикач. Сегменти виконані у вигляді призм – з n-гранями, де n вибране від двох до восьми. Обидві операційні підсистеми (7, 8) формування зображень на поверхнях призм і керування їхнім поворотом виконані індивідуальними й подаються за допомогою власного рушія з підсистемою дискретного керування й фіксації зображення на екрані-моніторі, а режимність операцій дискретного (переривчастого) обертання рушія й граней призм виконана з вибірною можливістю, для nгранної призми, - затримка обертання на вихідній площині призми, потім поворот призми на (360/nграней) градусів і затримка часу обертання відносно другої площини, потім наступний поворот призми ще на (360/n-граней) градусів і затримка обертання щодо третьої площини, при цьому час затримки обертання рушія при прогортуванні кожної грані призм сегментів щодо загального тла візуалізації на екрані-моніторі виконана з інтервалом затримки від 5 до 25 секунд і через 5 секунд повороту. Управляють приводами блоки керування (7, 8), які регулюють час експозиції (зупиняє двигун на час експозиції), відключають двигуни у випадку перевантаження, здійснюють режим пропуску рекламної площини. Блок управляє двома двигунами, що мають потужність по 70Вт, з напругою 24V. Забезпечує роботу призм рекламного щита в наступному режимі (діапазон температур навколишнього середовища від -40 до +40 градусів): - затримка обертання на першій (вихідній) площині - поворот на 120° й затримку обертання на другій площині - поворот на 120° й затримку обертання на третій площині. Обидві операційні підсистеми формування й керування режимом подачі зображень виконані для рядів із тригранних призм із наступною дискретністю, - затримка обертання на вихідній площині призми, потім поворот призми на 120 градусів і затримка часу обертання щодо другої площини, потім наступний поворот призми ще на 120 граду 14 сів і затримка обертання щодо третьої площини, при цьому час затримки обертання рушія при прогортуванні кожної грані призм сегментів щодо загального тла візуалізації на екрані-моніторі виконана з інтервалом затримки від 5 до 25 секунд і через 5 секунд повороту. Ме ханізм повороту призм (Фіг.8) складається зі складеного вала (10), з'єднаного, через редуктор, із двигуном. На валу закріплені диски (19) з пазами А (20) і штовхачами Б (21). На балці рами закріплені валики (23) привода призм (6) з розташованими на них трьохпроменевими зірочками (22). Зірочки променями айв (Фіг.10) торкаються торця диска (9), у результаті чого відбувається фіксація валика (23) і призм (6) від повороту під час експозиції. Коли двигун, обертаючи вал (10) з дисками (19) підводить паз А (20) до променя в зірочки (22), штовхач Б (21) диска, переміщуючи промінь а, повертає зірочку (22) на деякий кут. При цьому промінь в зірочки входить у паз А (20) диска. Продовжуючи обертатися, диск (19) повертає зірочку (22), а з нею валик (23) із призмою (6) до виходу променю з паза на 120° Поворот зірочки припиняє промінь б, що впирається в торець диска й разом із променем в забезпечує фіксацію зірочки від повороту на час експозиції. Подальше обертання вала (10) не викликає поворот поки паз А (20) диска (19) не дійде до променя б зірочки (22). Обидві операційні підсистеми виконані у вигляді параметричного ряду щодо типу брендового транспортного засобу і його системи керування, мехатронно, механічної або електронної властивості. Компонування й позиційна орієнтація підсистем експозиції сегментів призм обох рядів екранівмоніторів збалансовані по вазі щодо об'ємного каркаса, шасі транспортного засобу й обслуговуючих бічних платформ (29, 30), у тому числі й по парусності, при цьому вісь симетрії підсистем зміщена вперед щодо вертикальної осі задніх опорних коліс (31) транспортного засобу на величину гравітаційної й динамічної стійкості (Ц). Запропонований брендмобіль базується на систематизованому знанні як по формуванню рекламної інформації так і по її формі подачі. Включає наукомісткі технологічні рішення, що забезпечує йому високу конкурентноздатність у ринку товарів і послуг типу «інжиніринг» на всіх етапах їхніх життєви х циклів, як об'єктів права інтелектуальної (промислової) власності інноваційної властивості. Це об'єкт нового покоління реклами. Особливості застосування підсистем брендмобілю і його механізованого брендового екранамонітора. Ме ханізований Брендекран призначений для демонстрації трьох рекламних зображень, що послідовно поміняють один одного на одному рекламному полі. Зміна зображень може відбуватися одночасно на всьому рекламному полі, або послідовно ділянками ліворуч праворуч (принцип хвилі), також можливий режим пропуску рекламної площини. Брендекран може працювати як у приміщеннях, так і на дорогах. 15 37165 16 Технічні характеристики: Діапазон температур навколишнього середовища 3° -40 +40 Живлення: напруга, В 220 частота, Гц 50 Споживана потужність не більше, Вт: при площі рекламного поля до 30м 90 при площі рекламного поля понад 30м 2 160 Час експозиції однієї сторони, сек 25(дискретність 5) Час повороту призми, сек 2 Ширина однієї сторони призми, мм 100 Максимальна площа рекламного поля, м 2 60 Максимальна висота призм, мм 5000 Питома вага пристрою (орієнтовно), кГ/м 2 рекламного поля Ме ханізований брендекран складається з вертикально розташованого об'ємного каркаса, у нижній балці якого перебуває механізм повороту з елементами кріплення призм. На верхній балці розташовані штирі для кріплення верхніх частин призм. Тригранні призми, що стоять вертикально орієнтовані так, що одна із граней всіх призм розташована в одній площині й утворять поверхня, на якій нанесене рекламне зображення. Через певний час (час експозиції) механізм у нижній балці рами повертає всі призми на 120° і тепер іншій грані призм, з нанесеним на них рекламним зображенням розташовуються в одній площині. На трьох гранях призм нанесено 3 рекламні зображення, які через певний час поміняють один одного. Ме ханізм повороту призм виконаний так, що залежно від настроювання, може робити поворот призм як одночасно, так і послідовно (принцип хвилі). Ме ханізм повороту призм складається зі складеного вала, з'єднаного через редуктор, із двигуном. На валу закріплені диски з пазами й штовха 21 нами. На балці рами закріплені валики привода призм із розташованими на них трьохпроменевими зірочками. Зірочки променями стосуються торця диска, у результаті чого відбувається фіксація валика й призм від повороту під час експозиції. Коли двигун, обертаючи вал з дисками підводить паз до променя зірочки штовхач диска, переміщаючи промінь, повертає зірочку на деякий кут. При цьому промінь зірочки входить у паз диска. Продовжуючи обертатися, диск повертає зірочку, а з нею валик із призмою до виходу лучачи з паза на 120°. Поворот зірочки обмежує промінь, що впирається в торець диска й разом із променем забезпечує фіксацію зірочки від повороту на час експозиції. Подальше обертання вала не викликає поворот зірочки поки паз диска не дійде до променя зірочки. Управляє приводом блок керування. Він регулює час експозиції (зупиняє двигун на час експозиції), відключає двигун у випадку перевантаження, здійснювати режим пропуску рекламної площини. 17 37165 18 19 37165 20 21 Комп’ютерна в ерстка І.Скворцов а 37165 Підписне 22 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
