Пристрій для демонстрації повнокольорових зображень у кольородинамічному режимі

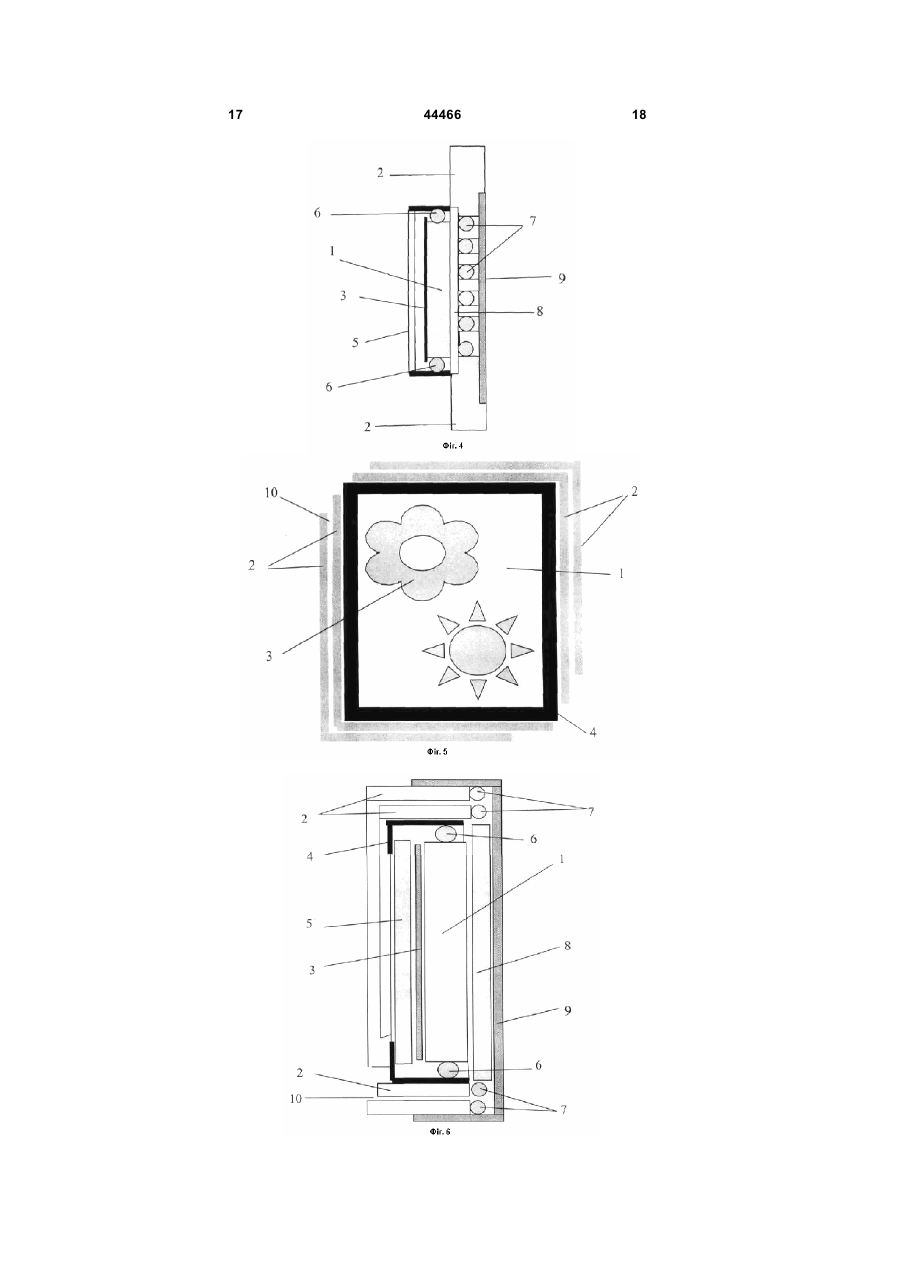

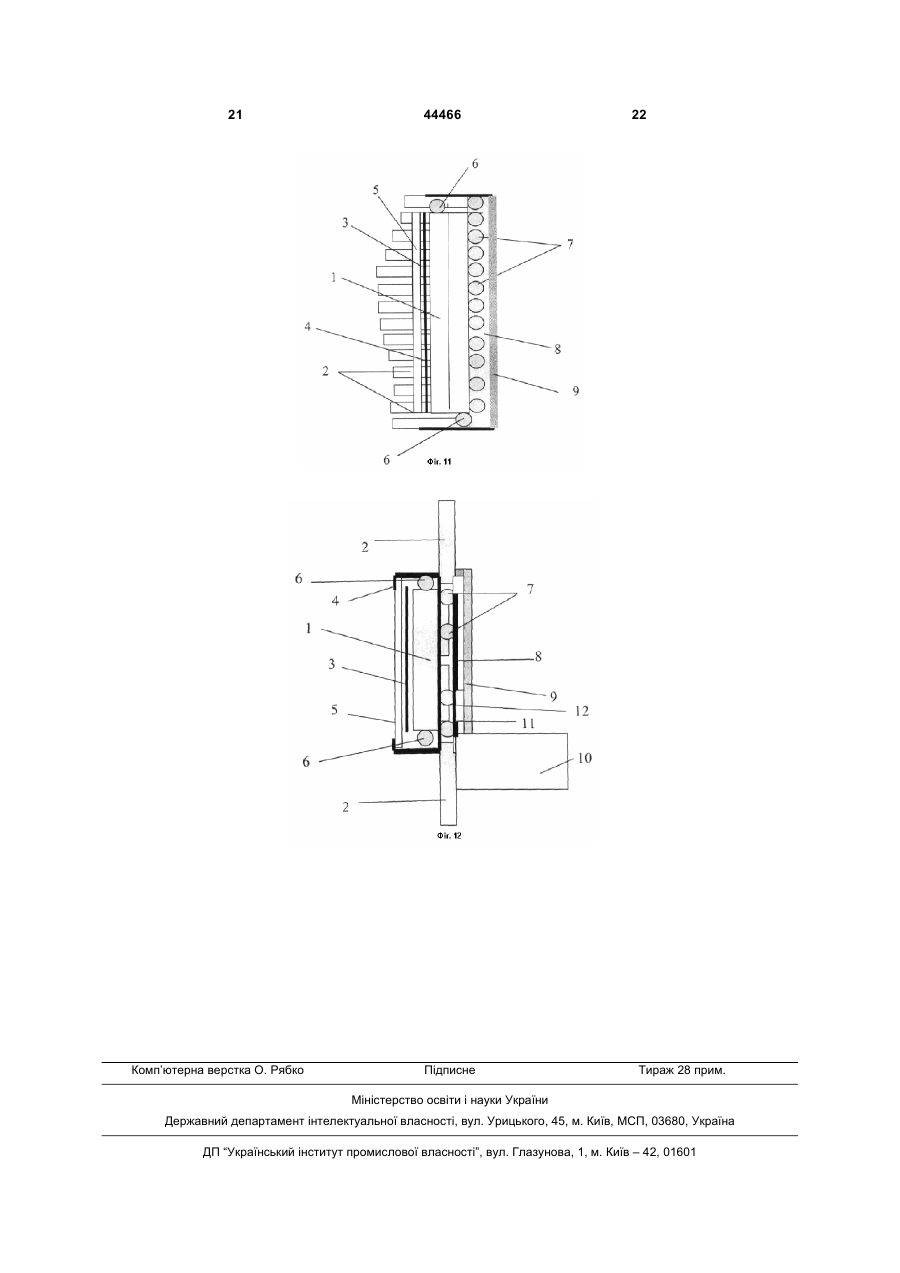

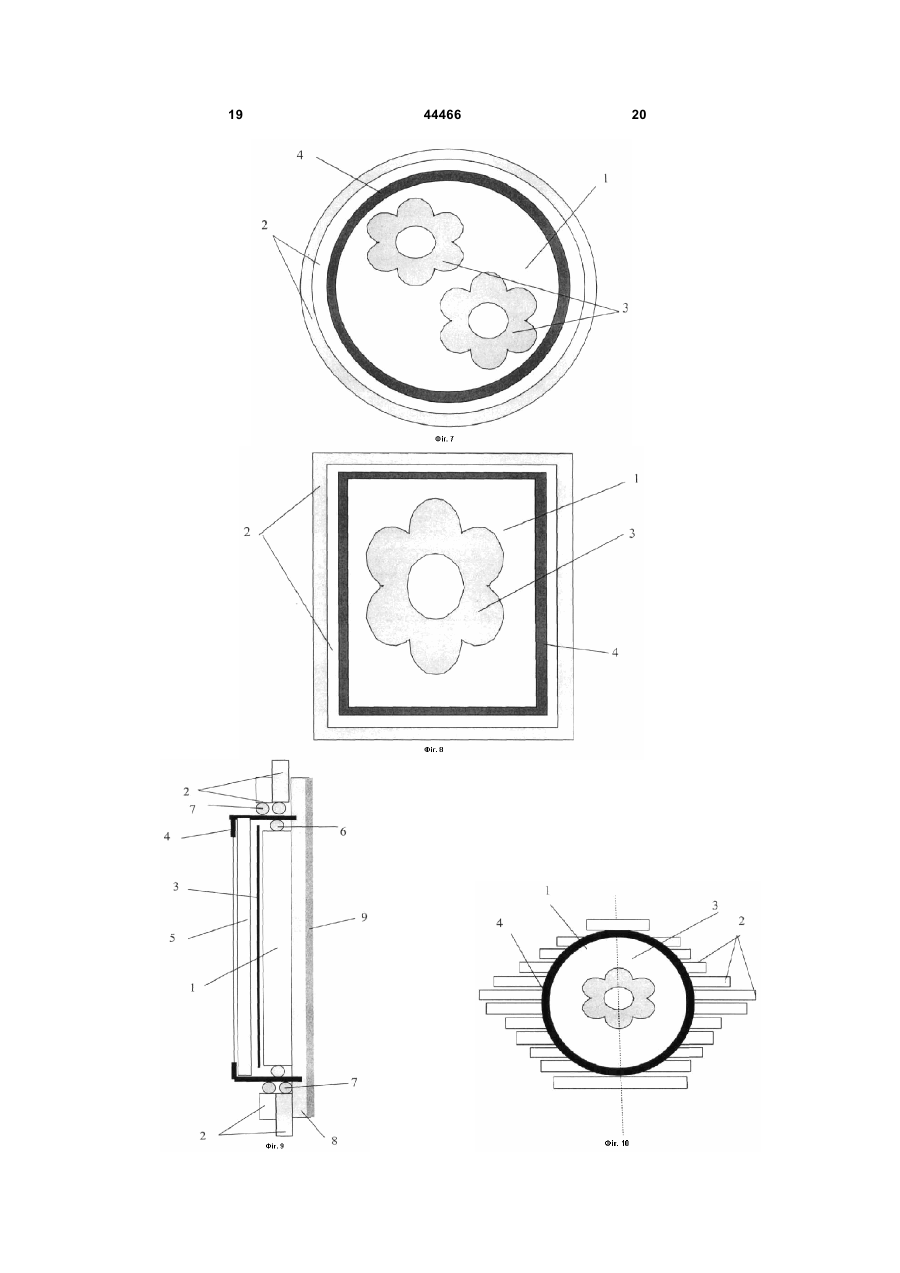

1. Пристрій для демонстрації повнокольорових зображень у кольородинамічному режимі, що складається зі світлопровідного екрана, широка поверхня якого виконана дифузно-відбиваючою світло, а принаймні одна торцева поверхня оптично погоджена з набором світлодіодів підсвічування, монолітної світловідбиваючої прокладки, що примикає своєю широкою поверхнею до зазначеного екрана з його тильної сторони, носія повнокольорового зображення, установленого на широкій фронтальній поверхні зазначеного екрана, а також захисного скла й електронного блока програмного керування роботою світлодіодів, який відрізняється тим, що навколо світлопровідного екрана, пристрою, що дифузно відбиває світло, установлено додаткове декоративне обрамлення, виконане у вигляді рахункової множини додаткових світлопровідних елементів, зафіксованих по периметру зазначеного екрана таким чином, що принаймні одна торцева поверхня кожного з додаткових світлопровідних елементів з боку, пов'язаного з дифузно-відбиваючим екраном, оптично погоджена принаймні з одним світлодіодом підсвічування, при цьому на поверхні зазначеного екрана зафіксований плівковий носій повнокольорового зображення, із фронтальної сторони зазначені екран і плівковий носій закриті захисним акриловим склом з непрозорою рамкою, причому вибір форми, кількості, площі і режимів динамічного висвітлення додаткових світлопровідних елементів просторовим, композиційним і світлооптичним чином погоджений з формою і площею світлопровідного екрана, що дифузно відбиває світло. 2. Пристрій для демонстрації повнокольорових зображень у кольородинамічному режимі за п. 1, який відрізняється тим, що світлопровідному ек 2 (19) 1 3 44466 4 5, який відрізняється тим, що додаткові світлопровідні елементи, відносно світлопровідного дифузно-відбиваючого екрана з повнокольоровим зображенням, встановлені під кутом один до одного, при цьому максимальна кількість NMax світлопровідних елементів вибрано з інтервалу значень: NМax ≤ LМax/d1, де LМax - периметр світлопровідного екрана, що дифузно відбиває, a d1 - товщина світлопровідного елемента. 7. Пристрій для демонстрації повнокольорових зображень у кольородинамічному режимі за пп. 13 і 5, який відрізняється тим, що додаткові світлопровідні елементи з торцевими поверхнями, що випромінюють світло, відносно світлопровідного дифузно-відбиваючого екрана з повнокольоровим зображенням, установлені паралельно один до одного з зазором між їх широкими поверхнями, замикаючи зазначений екран навколо по периметру. 8. Пристрій для демонстрації повнокольорових зображень у кольородинамічному режимі за пп. 13 і 5, який відрізняється тим, що дві групи паралельно встановлених додаткових світлопровідних елементів з випромінюючими торцевими поверхнями, відносно світлопровідного дифузно відбиваючого екрана прямокутної форми, зафіксовані паралельно принаймні двом його сторонам. 9. Пристрій для демонстрації повнокольорових зображень у кольородинамічному режимі за пп. 1, 2, який відрізняється тим, що додаткові світлопровідні елементи декоративного обрамлення сформовані у вигляді принаймні двох світлопровідних замкнутих контурів, широкі примикаючі поверхні яких встановлені із зазором і дифузно відбивають світло, вказані контури охоплюють світлопровідний, дифузно-відбиваючий екран зовні, при цьому перший світлопровідний контур виконаний з меншою площею, тильні широкі поверхні обох контурів виконані шліфованими, а їх фронтальні широкі поверхні виконані полірованими. 10. Пристрій для демонстрації повнокольорових зображень у кольородинамічному режимі за пп. 19, який відрізняється тим, що на випромінюючих поверхнях додаткових світлопровідних елементів додатково нанесені знаки, які дифузно відбивають світло. 11. Пристрій для демонстрації повнокольорових зображень у кольородинамічному режимі за пп. 110, який відрізняється тим, що захисне скло з непрозорою рамкою виконані знімними і оснащені фіксаторами. Пристрій для демонстрації повнокольорових зображень у кольородинамічному режимі відноситься до областей декоративно-освітлювальної техніки, рекламно-інформаційних технологій і дизайну інтер'єрів. Актуальність розробки пристрою, що заявляється, визначається потребами ринку в створенні нових конструкцій енергозберігаючих пристроїв з новими споживчими характеристиками. Метою корисної моделі є розробка пристрою для демонстрації повнокольорових зображень у кольородинамічному режимі, виконаного у виді малої художньої форми, у якій використовуються світлооптичні ефекти динамічного висвітлення самої художньої форми, а також оптимального висвітлення повнокольорових зображень на плівкових носіях. Відомий "Пристрій для декоративного висвітлення", по патенту України №61752 А на винахід з пріоритетом від 14.04.2003p., опублікованого 17.11.2003р. у бюлетені №11, обраний як пристрій - аналог. У конструкції аналога й у пристрою, що заявляється, збігаються наступні ознаки наявності: - принаймні, двох світлопровідних елементів, установлених з повітряним зазором між їх широкими поверхнями, що примикають; - оптичного перетворювача світлових випромінювань; - знаків та зон на широких поверхнях світлопровідних елементів, що дифузно-відбивають світло; - наборів світлодіодів, оптично погоджених, принаймні, з однією торцевою поверхнею одного світлопровідного елемента, а також із оптичним перетворювачем; - електронного блоку програмного управління з яким світло діоди підсвічування мають електричний зв'язок. Аналіз технічних властивостей пристрою аналога, обумовлених його ознаками, показує, що одержанню очікуваного технічного результату перешкоджає обмеженість області використання пристрою, тому що його основною функцією є декоративне висвітлення, тому конструкція пристрою-аналога не дозволяє розробляти пристрої для візуального представлення повнокольорових зображень, наприклад, слайдів у динамічному режимі зміни інтенсивності, спектра і часу випромінювання світлодіодів. В якості прототипу пристрою, що заявляється, обраний "Світловий інформаційний екран" по Патенту України №2668 на корисну модель (заявка №203109089 с пріоритетом від 08.10.2003p., опублікована 15.07.2004р. у бюлетені №7). У пристрою-прототипі й у пристрою, що заявляється, збігаються наступні ознаки наявності: - світлопровідного екрана, що створює рівномірний світловий потік, який висвітлює повнокольорове зображення, нанесене на прозорий плівковий носій; - монолітної світловідбиваючої прокладки, установленої з тильної сторони світлопровідного і дифузно-відбиваючого світло екрана; наборів світлодіодів, оптично погоджених, принаймні, з однієї з торцевих поверхонь світлопровідного екрана, що дифузно-відбиває світло; 5 - електронного блоку програмного управління, з яким світлодіоди підсвічування мають електричний зв'язок. Недоліками пристрою - прототипу є: - відсутність у конструкції пристрою декоративних елементів, виконаних з оптично прозорого світлопровідного матеріалу і утворюючих, разом з екраном, малу художню форму; - обмеженість області використання пристрою тільки рекламно-інформаційними цілями. Ці недоліки не дозволяють досягти мети, поставленої перед пристроєм, що заявляється. В основу пристрою для демонстрації повнокольорових зображень у кольородинамічному режимі, що заявляється, поставлена задача розробити такий пристрій, при використанні якого досягається технічний результат, який полягає в можливості використання світлооптичних ефектів кольородинамічного висвітлення пристрою, виконаного у виді малої художньої форми, у поліпшенні декоративних властивостей пристрою, у розширенні його областей використання, за рахунок реалізації в ньому нових споживчих якостей. Поставлена технічна задача досягається за рахунок: - введення в конструкцію пристрою додаткових світлопровідних елементів, які, разом з дифузновідбиваючим світло екраном, що постачений повнокольоровим зображенням на плівковому носії, утворюють у просторі малу художню форму; - світлооптичного узгодження додаткових світлопровідних елементів пристрою і екрана, що дифузно-відбиває світло, з наборами світлодіодів торцевого підсвічування; - вибору форми, кількості і взаємного розташування додаткових світлопровідних елементів відносно світлопровідного екрана, що дифузновідбиває світло. Поставлена задача досягається тим, що навколо світлопровідного екрана, пристрою, що дифузно-відбиває світло, установлено додаткове декоративне обрамлення, виконане у виді рахункової множини додаткових світлопровідних елементів, зафіксованих по периметру зазначеного екрана таким чином, що, принаймні, одна торцева поверхня кожного з додаткових світлопровідних елементів з боку, пов'язаного з дифузновідбиваючим екраном, оптично погоджена, принаймні, з одним світлодіодом підсвічування, при цьому на поверхні зазначеного екрана, зафіксований плівковий носій повнокольорового зображення, із фронтальної сторони зазначені екран і плівковий носій закриті захисним акриловим склом з непрозорою рамкою, причому вибір форми, кількості, площі і режимів динамічного висвітлення додаткових світлопровідних елементів просторовим, композиційним і світлооптичним образом погоджені з формою і площею світлопровідного екрана, що дифузно-відбиває світло. Для пристрою, що заявляється, відмітні ознаки, приведені вище, є істотними, визначальними його як корисну модель. Ці ознаки є необхідними і достатніми для досягнення технічного результату. При використанні пристрою для демонстрації повнокольорових зображень у кольородинамічно 44466 6 му режимі забезпечується досягнення технічного результату, який полягає у використанні світлооптичних ефектів кольородинамічного висвітлення пристрою, виконаного у виді малої художньої форми, у поліпшенні декоративних властивостей пристрою, у розширенні його областей використання, за рахунок реалізації в ньому нових споживчих якостей. Найбільш важливими ознаками є: - уведення додаткової рахункової множини світлопровідних елементів, що утворюють декоратитивне обрамлення світлопровідного дифузно відбиваючого світло екрана; - фіксація додаткових світлопровідних елементів по всьому периметру зазначеного екрана, - оптичне узгодження, принаймні, однієї торцевої поверхні кожного додаткового світлопровідного елемента, принайми, з одним світлодіодом підсвічування; - вибір форми, площі і кількості додаткових світлопровідних елементів відповідно до форми, площі і режимів кольородинамічного висвітлення світлопровідного екрана, що дифузно-відбиває світло; - використання захисного акрилового скла з непрозорою рамкою. Доказова база відмітних ознак пункту 1 формули корисної моделі. Ознаки використання декоративного обрамлення, зформованого рахунковою множиною додаткових світлопровидних елементів, підлеглі задачі створення пристрою у виді малої художньої форми. Для забезпечення кольородинамічного висвітлення декоративного обрамлення призначені ознаки фіксації світлопровідних елементів по периметру світлопровідного дифузно-відбиваючого світло екрана, а також ознака оптичного узгодження, принаймні, однієї торцевої поверхні кожного з зазначених елементів зі світлодіодами підсвічування. Так як світлодіоди торцевого підсвічування додаткових світлопровідних елементів електрично зв'язані з електронним блоком програмного управління, то кольородинамічне підсвічування декоративного обрамлення може реалізовуватися в різних режимах, не залежно від висвітлення повнокольорового зображення, закріпленого на поверхні екрана. Ознаки просторового, композиційного і світлооптичного узгодження форми, площі і кількості додаткових світлопровідних елементів відповідно до форми площі і режимів кольородинамічного висвітлення світлопровідного екрана, що дифузновідбиває світло, також призначені для рішення задачі створення пристрою у виді малої художньої форми. Наприклад, можуть бути реалізовані, принаймні, два варіанти. Так при використанні світлопровідного дифузно-відбиваючого екрана круглої форми, додаткові світлопровідні елементи можуть бути виконані топологічно конформними колу. По першому варіанту додаткові світлопровідні елементи, які виконані у виді двох і більш кілець, охоплюють круглий екран зовні. По другому варіанту додаткові світлопровідні елементи розмішуються навкруги екрана радіально у виді рахункової множини "променів". В обох розглянутих варіантах 7 кольородинамічні "промені" і "кільця" додають пристроєві, що заявляється, декоративність. При цьому, крім кольородинамічного висвітлення навколишнього простору зазначені додаткові світлопровідні елементи є додатковими джерелами зовнішнього підсвічування самих повнокольорових зображень на плівковому носії. Крім світлооптичних функцій зазначені додаткові світлопровідні елементи виконують конструктивну функцію додаткової фіксації всіх елементів в єдиному блоці, що забезпечує міцність і надійність пристрою. Ознака установки непрозорої рамки призначена для екранування світлового випромінювання від світлодіодів підсвічування екрана і додаткових світлопровідних елементів і підлегла технічній задачі забезпечення декоративності. Зазначена рамка виключає появу паразитного засвічування у пристрої і сама є елементом декору. Таким чином, відмітні ознаки пристрою, приведені в пункті 1 формули корисної моделі, логічно зв'язані між собою і не дозволяють, без утрати кінцевого результату, виключити будь-яку з ознак із усієї сукупності. Сукупність відмітних ознак причиннонаслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, який полягає у використанні світло-оптичних ефектів кольородинамічного висвітлення пристрою, виконаного у виді малої художньої форми, у поліпшенні декоративних властивостей пристрою, у розширенні його областей використання, за рахунок реалізації в ньому нових споживчих якостей. Наступні відмітні ознаки пристрою, що заявляється, є додатковими, конкретизують нові конструкції і можливі області застосування пристрою. По пункту 2 формули корисної моделі світлопровідному екрану, що дифузно-відбиває світло, плівковому носію повнокольорового зображення і монолітній прокладки, яке відбивів є світло, додані форми топологічно подібних до кола, при цьому всі зазначені елементи пристрою погоджені між собою по формі і по площі. Сукупність ознак, приведена в пункті 2, визначає формоутворення пристрою з декоративним обрамленням. До фігур топологічно подібних до кола відносяться геометричні фігури, одержувані безперервною деформацією кола (еліпси, овали, а також трикутники і прямокутники без вершин). Так як кола, еліпси й овали є симетричними фігурами, то симетрія накладає визначені умови до форми додаткових світлопровідних елементів, які формують декоративне обрамлення навколо світлопровідного дифузно-відбиваючого світло екрана з повнокольоровим зображенням. При дотриманні таких умов досягається композиційна рівновага повнокольорового зображення і декоративного обрамлення, які, у сукупності, утворюють малу художню форму й акцентують увагу спостерігача. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 2 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і 44466 8 достатньою для досягнення технічного результату, тому є істотною. По пункту 3 формули корисної моделі світлопровідному екранові, що дифузно-відбиває світло, плівковому носієві повнокольорового зображення і монолітної світловідбиваючий прокладці додані прямокутна форма, при цьому всі зазначені елементи пристрою погоджені між собою по формі і площі. Сукупність ознак, приведена в пункті 3, також підлегла задачі формоутворення пристрою, у виді малої художньої форми, що дає можливість розширити області використання пристрою. Вибір прямокутної форми світлопровідного екрана, плівкового носія повнокольорового зображення і монолітної світловідбиваючої прокладки зв'язане з тим, що фотографічні зображення, у більшості випадків, мають прямокутну форму. До того ж варто врахувати, що прямокутна форма повнокольорових зображень більш компактна, чим повнокольорові зображення круглої форми. Тому для пристроїв, призначених для "домашнього" використання доцільно використовувати світлопровідний екран, що дифузно-відбиває світло, круглої форми, а для більш габаритних повнокольорових зображень - екрани прямокутної форми. Таким чином, сукупність відмітних ознак пристрою, приведений у пункті 3 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 4 формули корисної моделі додаткові світлопровідні елементи, які фіксуються по периметру світлопровідного дифузновідбиваючого світло екрана, виконані у виді рахункової множини фігур топологічно подібних до трикутників, а в якості випромінюючої поверхні обрана його широка поверхня, при цьому тильна сторона кожної широкої випромінюючої поверхні зазначених світлопровідних елементів виконана шліфованою, а широким поверхням зазначених світлопровідних елементів, принаймні, по одній координаті додана кривизна R, значення якої обране з інтервалу значень 10d1 ≤ R ≤ ∞ , де d1 - товщина світлопровідної пластини. Сукупність ознак, приведена в пункті 4, конкретизує вибір форми додаткових світлопровідних елементів, що формують навколо світлопровідного дифузно-відбиваючого екрана декоративне обрамлення. При виборі форми додаткових світлопровідних елементів, виконаних у виді фігур подібних до трикутників, навколо світлопровідного дифузно-відбиваючого екрана і плівкового носія повнокольорового зображення округлої форми формується декоративне обрамлення у виді багатопроменевої "зірки". Для забезпечення високого рівня освітленості декоративних світлопровідних елементів їх тильні широкі поверхні виконані шліфованими. Ознака додання світлопровідним елементам радіуса кривизни призначена для поліпшення декоративностіпристрою. Обмеження значення радіуса кривизни ліворуч 10d1 ≤ R, де d1 товщина світлопровідного елемента, випливає з 9 теорії світлової провідності в оптично прозорих середовищах [В.Б. Вейнберг, Д.К. Саттаров "Оптика световодов". Л. Машинобудування, 1977. с.3941]. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 4 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 5 формули корисної моделі додаткові світлопровідні елементи, виконані у виді рахункової множини пластин довільної форми і кривизни, установлених, перпендикулярно, відносно випромінюючої поверхні світлопровідного, дифузно-відбиваючого світло екрана, і в якості випромінюючої поверхні кожної із зазначених світлопровідних пластин обрана її торцева поверхня, яка оптично не погоджена зі світлодіодом підсвічування і звернена убік спостерігача, при цьому всі поверхні зазначених пластин, не погоджені зі світлодіодами підсвічування, виконані шліфованими. Сукупність ознак, приведена в пункті 5, конкретизує як вибір форми додаткових світлопровідних елементів, що формують навколо світлопровідного дифузно-відбиваючого екрана декоративне обрамлення, так і принцип їхнього розміщення. Якщо порівняти форми і принципи установки додаткових світлопровідних елементів, приведених в пункті 4 формули корисної моделі з ознаками по пункту 5, то принципи розташування цих елементів є різними. Так по п. 4 додаткові світлопровідні елементи встановлені паралельно поверхні дифузно-відбиваючого екрана і в якості випромінюючої поверхні використовувані їх широкі поверхні, а по п.5 ці елементи розміщені перпендикулярно зазначеної поверхні екрана. Використання торцевих поверхонь у якості освітлювальних дозволяє збільшити інтенсивність світіння декоративного елемента пристрою, за рахунок властивості концентрації світлового випромінювання на вихідній торцевій поверхні світлопровідного елемента. Також до позитивних властивостей такої конструкції пристрою є збільшення його товщини, що додає йому об'ємну виразність. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 5 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 6 формули корисної моделі додаткові світлопровідні елементи, відносно світлопровідного дифузно-відбиваючого екрана з повнокольоровим зображенням, встановлені під кутом один до одного, при цьому максимальна кількість Nmax світлопровідних елементів обрано з інтервалу значень Nmax = L max/ d1 , де Lmax - периметр світлопровідного екрана, що дифузно-відбиває, a d1 - товщина світлопровідного елемента. Зазначена сукупність ознак призначена до використання в пристроях, у яких світлопровідний, дифузно-відбиваючий екран виконаний у виді кола 44466 10 або іншої фігури, топологічно подібної до кола. Зазначені фігури мають центральну симетрію, тому розміщення додаткових світлопровідних елементів під кутом один до одного навколо екрана з повнокольоровим зображенням забезпечує пристрою композиційну завершеність. При значенні Nmax=Lmax/d1 кількість світлопровідних елементів, розташованих навколо екрана буде максимальним. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 6 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 7 формули корисної моделі додаткові світлопровідні елементи з торцевими поверхнями, що випромінюють світло, відносно світлопровідного дифузно-відбиваючого екрана з повнокольоровим зображенням, установлені паралельно один до одного з зазором між їх широкими поверхнями, замикаючи зазначений екран навколо по периметру. Приведена сукупність відмітних ознак призначена для розробки конструкції пристроїв, у яких декоративне обрамлення виконано із рахункової множини паралельно встановлених з проміжком додаткових світлопровідних елементів у виді растрової структури. Такі конструкції пристроїв і технології зборки декоративного обрамлення прості, однак, за допомогою вибору форм і площі зазначених світлопровідних елементів, з'являється можливість створення пристроїв з різноманітними просторовими конструкціями у виді малих художніх форм. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 7 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 8 формули корисної моделі, принаймні, дві групи паралельно встановлених додаткових світлопровідних елементів з випромінюючими торцевими поверхнями, відносно світлопровідного дифузно-відбиваючого екрана прямокутної форми, зафіксовані паралельно, принаймні, двом його сторонам. Приведена сукупність відмітних ознак призначена до використання в конструкції пристрою, що має світлопровідний дифузно-відбиваючий екран прямокутної форми. Для цієї конструкції додаткові світлопровідні елементи формують декоративне обрамлення, яке складається, принаймні, із двох, торцевих випромінюючих поверхонь. Найбільш простими формами такого обрамлення можуть бути, наприклад, два набори з двох додаткових світлопровідних елементів, симетрично встановлених і зафіксованих, принаймні, із двох протилежних сторін прямокутного екрана. При цьому можуть бути обрані світлопровідні елементи як прямі, так і вигнуті, наприклад, Г-подібної форми. В останньому випадку зазначені світлопровідні елементи, які зафіксовані з двох протилежних сторін екрана прямокутної форми, утворюють не замкну 11 те по його периметру динамічно світне декоративне обрамлення. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 8 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 9 формули корисної моделі додаткові світлопровідні елементи декоративного обрамлення зформовані у виді, принаймні, двох світлопровідних замкнутих контурів, широкі примикаючі поверхні яких встановлені із зазором і дифузно відбивають світло, вказані контури охоплюють світлопровідний, дифузно-відбиваючий екран зовні, при цьому перший світлопровідний контур виконаний з меншою площею, тильні широкі поверхні обох контурів виконані шліфованими, а їх фронтальні широкі поверхні виконані полірованими. Сукупність відмітних ознак, як в приведена в пункті 9, призначена для створення декоративного обрамлення навколо світлопровідного, дифузновідбиваючого екрана, як круглої, еліптичної форми, так і для екранів прямокутної форми. Для конструкції з екраном круглої форми обоє цих контурів утворюють декоративне обрамлення у виді двох кілець, що світяться в динамічному режимі. Для конструкції з екраном прямокутної форми обоє вказаних контурів формують динамічно світну рамку, яку можна розглядати, як аналог "паспарту" для повнокольорового зображення прямокутної форми. Умова виконання тильних широких поверхонь шліфованими визначаються необхідністю забезпечення дифузійного відбиття світлового випромінювання, від світлодіодів торцевого підсвічування, а наявність зазору між поверхнями двох контурів, що примикають, випливають з основних закономірностей світлової провідності усередині оптичного середовища. При виконанні цих умов два зазначених контури світяться не залежно один від одного і світлові випромінювання від першого і другого світлопровідних контурів не змішуються між собою. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 9 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 10 формули корисної моделі на випромінюючих поверхнях додаткових світлопровідних елементів додатково нанесені знаки, які дифузно-відбивають світло. Приведена сукупність ознак призначена для додання пристроєві додаткової декоративності за рахунок дифузійного відбиття світла від додаткових знаків, виконаних на полірованих фронтальних поверхнях, наприклад, гравіюванням або шліфуванням. Цей декоративний ефект заснований на використанні закономірностей світлової провідності в оптично прозорих середовищах. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 10 формули корисної моделі, причинно-наслідковим образом зв'язана з 44466 12 поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. По пункту 11 формули корисної моделі захисне скло із непрозорою рамкою виконані знімними і постачені фіксаторами. Сукупність приведених відмітних ознак призначена для створення конструкції пристроїв, у яких можлива оперативна заміна повнокольорового зображення на поверхні світлопровідного екрана. Таким чином, сукупність відмітних ознак пристрою, приведена у пункті 11 формули корисної моделі, причинно-наслідковим образом зв'язана з поставленою технічною задачею, є необхідною і достатньою для досягнення технічного результату, тому є істотною. Корисна модель ілюструється графічним матеріалом, у якому представлені: Фіг.1-4 - фронтальний вид і перерізи пристрою зі світлопровідним дифузно відбиваючим світло екраном круглої форми; на Фіг.5 - 6 - фронтальний вид і поперечний переріз пристрою з екраном прямокутної форми; на Фіг.7-11 - варіанти конструкції пристрою; на Фіг.12 - ілюстрація роботи пристрою. У графічних матеріалах прийняті наступні позначення: 1 - сітлопровідний, дифузно-відбиваючий світло екран; 2 - додаткові світлопровідні елементи декоративного обрамлення; 3 - плівковий носій з повнокольоровим зображенням; 4 - непрозора рамка; 5 - захисне скло; 6 - світлодіоди торцевого підсвічування екрана; 7 - світлодіоди торцевого підсвічування додаткових світлопровідних елементів; 8 - монолітна світловідбиваюча прокладка; 9 - задник; 10 - кабель електроживлення; 11 - електрична плата; 12 - мікропроцесор. На Фіг.1 представлений фронтальний вид пристрою, який складається зі світлопровідного, дифузно-відбиваючого світло екрана 1, виконаного з акрилового скла, оточеного навколо декількома світлопровідними елементами 2, наприклад, трикутної форми. У сукупності елементи 2 формують навколо екрана 1 декоративне обрамлення, що висвітлюється в динамічному режимі зміни його інтенсивності, спектра і часу світіння. На фронтальній поверхні екрана 2 розміщений плівковий носій 3 з повнокольоровим зображенням (слайдом) і непрозора рамка 4. Для рівномірного висвітлення плівкового носія З тильна широка поверхня екрана 1 виконана шліфованою. Основне призначення непрозорої рамки 4 є екранування світлового випромінювання. На Фіг.2 показаний поперечний переріз пристрою, на якому представлені захисне акрилове 13 скло 5, світлодіоди 6 торцевого підсвічування екрана 1 і світлодіоди 7 торцевого підсвічування додаткових світлопровідних елементів 2. З тильної сторони екрана 2 установлена монолітна светоотражающая прокладка 8, на поверхні якої здійснюється фіксація елементів 1-4 конструкції пристрою. Одночасно з конструктивною функцією фіксації, прокладка 8 є світловим відбивачем, що повертає розсіяне світлове випромінювання назад в оптичне середовище екрана 1. Непрозорий задник 9 установлений позад монолітної світловідбиваючої прокладки 8 і на його поверхні можуть бути розміщені кріпильні елементи для підвішування пристрою до будь-якої вертикальної поверхні, наприклад, до стіни. На Фіг.3 і 4 представлені конструктивні схеми пристрою з додатковими світлопровідними елементами 2, виконаних у виді акрилових пласти, що встановлені перпендикулярно поверхні екрана 1 і розміщені радіально щодо геометричного центра зазначеного екрана 1. Форми додаткових світлопровідних елементів 2 можуть бути виконані у виді пластин прямокутної, трапецієподібної або іншої форми. їх вхідні торцеві поверхні виконані полірованими й оптично погоджені зі світлодіодами 7 підсвічування. Всі інші поверхні кожного світлопровідного елемента 2, за винятком фронтальної, зверненої до спостерігача, можуть бути виконані шліфованими. Для додання пристроєві декоративності додатковим світлопровідним елементам 2 може бути додана криволінійна форма, наприклад, вони можуть бути виконані у виді хвилястої поверхні з радіусами R кривизни, що вибираються з інтервалу значень 10d1 ≤ R ≤ ∞ , де d1 - товщина світлопровідної пластини. Так для світлопровідних елементів 2, виконаних з акрилового скла товщиною 5-6 мм, мінімальний радіус кривизни повинний бути більшим 50-60мм. На Фіг.5 і 6 представлена конструкція пристрою, у якого світлопровідний екран 1, що дифузно-відбиває світло, виконаний прямокутним. Декоративне обрамлення, при цьому, формується з набору додаткових світлопровідних елементів 2, що мають, наприклад, Г-подібну форму, як це показано на Фіг.5. Для пристрою такої конструкції в динамічному режимі висвітлюються фронтальні торцеві поверхні світлопровідних елементів 2, для чого їхні вхідні поверхні оптично погоджені з набором світлодіодів 7. Якщо максимальна висота (ширина) екрана 1 перевищує значення 250мм, то такий екран постачений двосторонньої світлодіодним підсвічуванням, яке виконується двома наборами світлодіодів 6, як це показано на Фіг.6. Для світлопровідних екранів, що дифузно-відбивають світло і мають габарит менше 250мм цілком достатньо торцевого підсвічування з однієї сторони. На Фіг.7-9 представлені варіанти конструкції пристроїв, у яких декоративне обрамлення виконане у виді двох рамок, замкнутих навколо світлопровідного дифузно-відбиваючого світло екрана 1 із плівковим носієм 3 повнокольорового зображення. Кожна сторона вказаних рамок складається, принаймні, із двох додаткових світлопровідних елементів 2, з`єднаних між собою в кутах екрана 1. На Фіг.7 показаний фронтальний вид пристрою, у 44466 14 якого світлопровідний дифузно-відбиваючий світло екран 1 і плівковий носій 3 з повнокольорового зображення виконані круглої форми. Для такої конструкції пристрою додаткові світлопровідні елементи 2 виконуються у виді двох кілець з однаковими внутрішніми і різними зовнішніми радіусами. Кільцеподібний світлопровідний елемент 2 з меншим зовнішнім радіусом встановлюється над широкою поверхнею кільцеподібного світлопровідного елемента 2 з великим зовнішнім радіусом з утворенням повітряного зазору. Фронтальні широкі поверхні зазначених кілець 2 виконані полірованими, а тильні поверхні -шліфованими. На Фіг.8 два світлопровідних елементи 2 обрамляють світлопровідний екран 1 прямокутної форми у виді декоративної динамічно світної двошарової рамки. При цьому, якщо світлопровідні елементи 2 виконані прямолінійними, то вони попарно поєднуються між собою в чотири групи, по кількості сторін екрана 1 і замикають декоративне обрамлення в чотирьох зонах примикання їхніх торцевих поверхонь. Якщо зазначені елементи 2 виконуються вигнутими під 90° у виді двох Гподібних профілів, то їхнє замикання здійснюють у двох зонах примикання торцевих поверхонь. В обох варіантах виконання декоративного обрамлення зазначені світлопровідні елементи 2 замикають прямокутний екран 2 по всьому його периметру. На Фіг.9 представлений поперечний переріз пристрою зі світними декоративними рамками 2, як у виді кілець, так і у виді прямокутного "паспарту". На Фіг.10 і 11 представлені фронтальний вид і поперечний переріз пристрою, у якого декоративне обрамлення світлопровідного, дифузновідбиваючого екрана 1 із плівковим носієм 3 повнокольорового зображення, виконано у виді рахункової множини додаткових світлопровідних елементів 2, установлених паралельно один до одного з зазорами між їхніми широкими поверхнями. Таке компонування декоративного обрамлення формує динамічно світну растрову структуру, яка охоплює екран 1 із плівковим носієм З повнокольорового зображення. Принцип роботи пристрою розглянемо на прикладі виконання пристрою, представленого на Фіг.12. Пристрій постачений електронною схемою програмного управління, що постачена кабелем 10, який подає стабілізований постійний електричний струм з напругою до 18В. На електричній платі 11 установлені світлодіоди 6 і 7, а також мікропроцесор 12. При включенні пристрою в мережу перемінного струму напругою 220В включається мікропроцесор 12 і електрична напруга подається на світлодіоди 6 і 7, які оптично погоджені з торцевими поверхнями екрана 1 і світлопровідних елементів 2. Завдяки світловій провідності і наявності шліфування на тильних поверхнях екрана 1 і світлопровідних елементів 2 світлове випромінювання відбивається від цих поверхонь дифузійно, здійснююче підсвічування екрана 1, плівкового носія 3 повнокольорового зображення і додаткових світлопровідних елементів 2. Динамічне змінювання світіння світлопровідних елементів 2 забезпечує пристроєві кольородинамічне висвітлення декоративного обрамлення. Параметрами динамічного 15 режиму висвітлення зазначених елементів 2 є; зміна інтенсивності випромінювання світлодіодів 7, час і порядок їхнього вмикання-вимикання. Якщо площа освітленого торця світлопровідних елементів 2 дозволяє установити на них, принаймні, два різних по спектру випромінювання світолодіоди 7 підсвічування, то додатковим програмним режи 44466 16 мом їхнього динамічного висвітлення вказаних елементів 2 є зміна спектра випромінювання поверхні декоративного обрамлення. Пристрій для демонстрації повнокольорових зображень у кольородинамічному режимі є перспективною реалізацією нових технічних можливостей проектування конструкцій нових пристроїв. 17 44466 18 19 44466 20 21 Комп’ютерна верстка О. Рябко 44466 Підписне 22 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
