Мобільний пристрій охоронної сигналізації

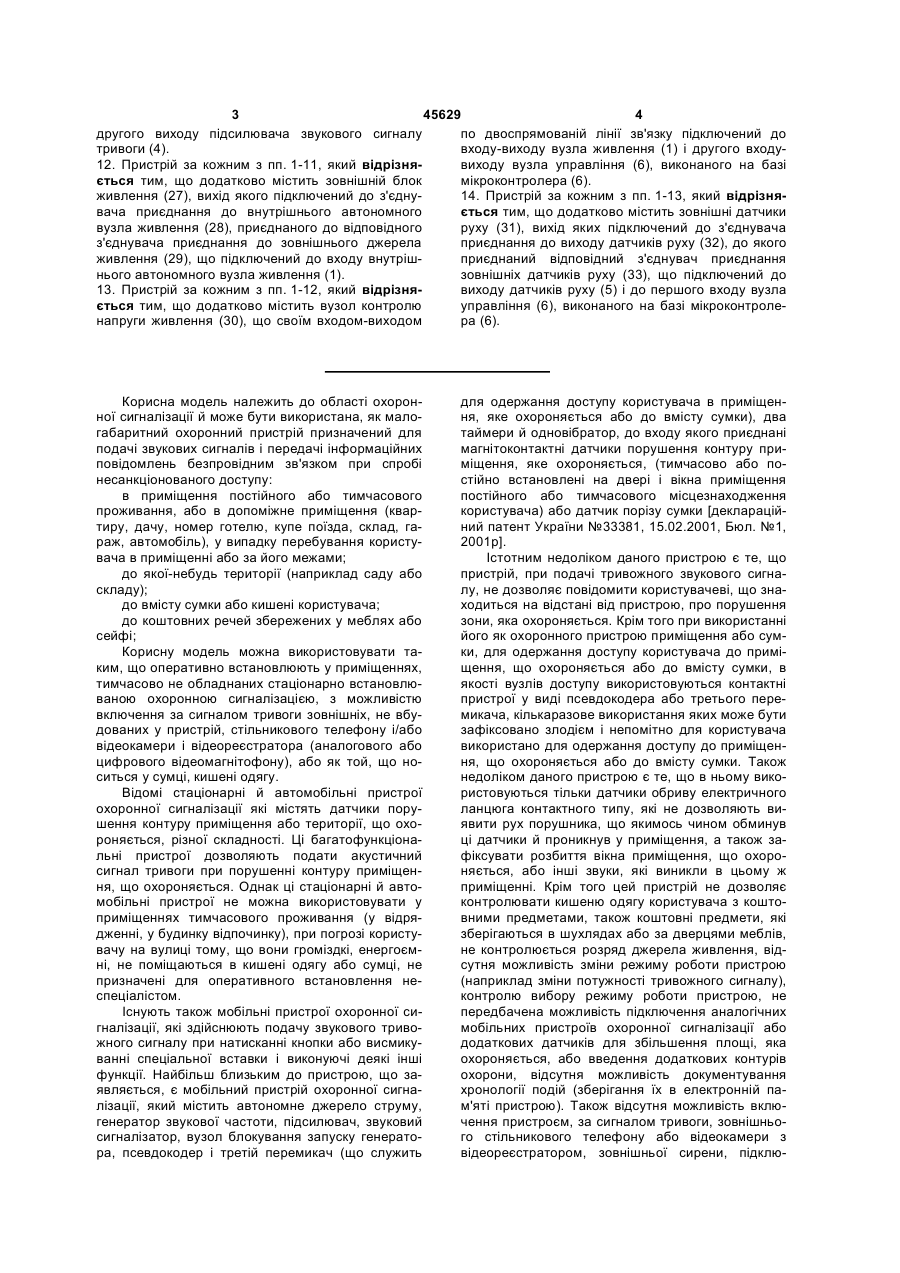

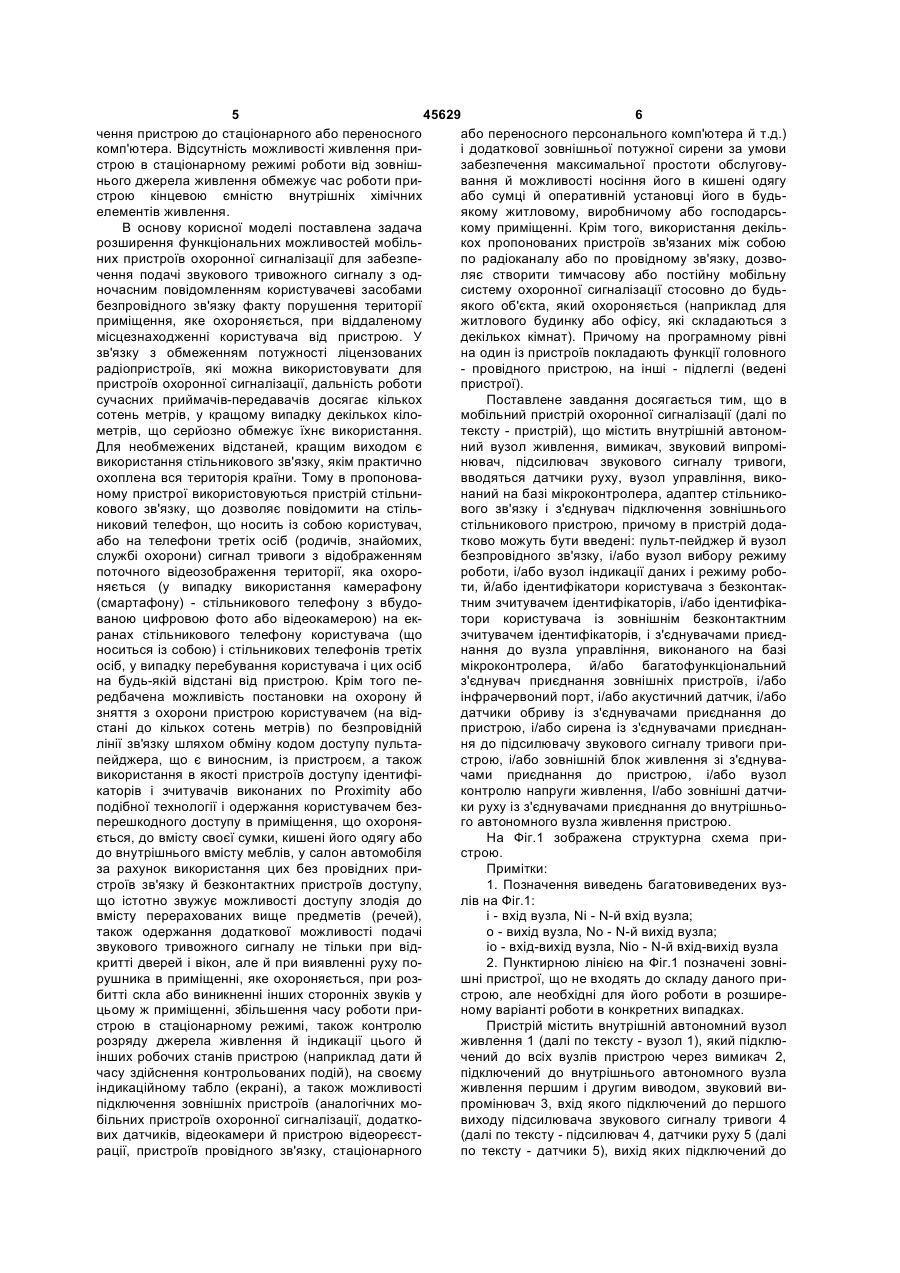

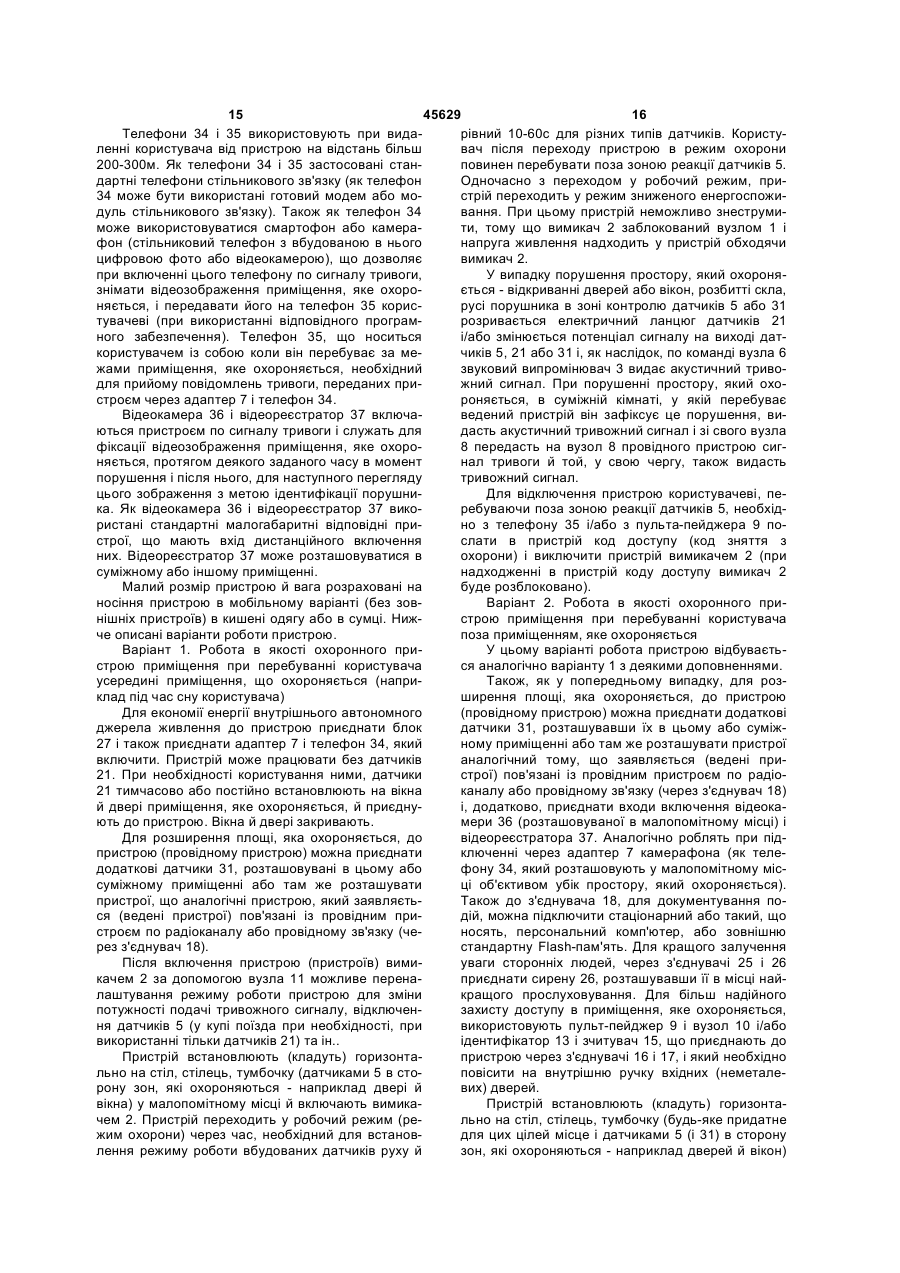

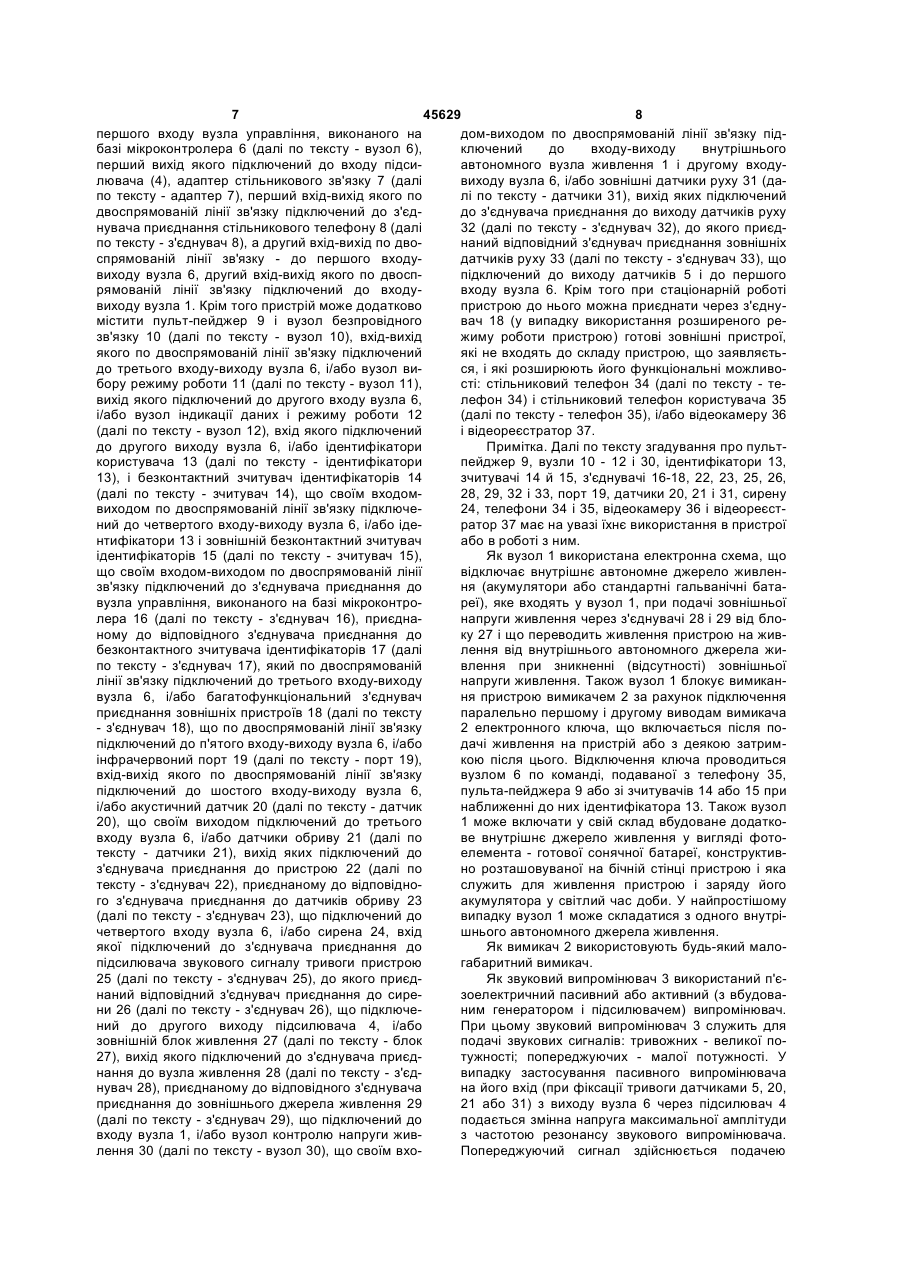

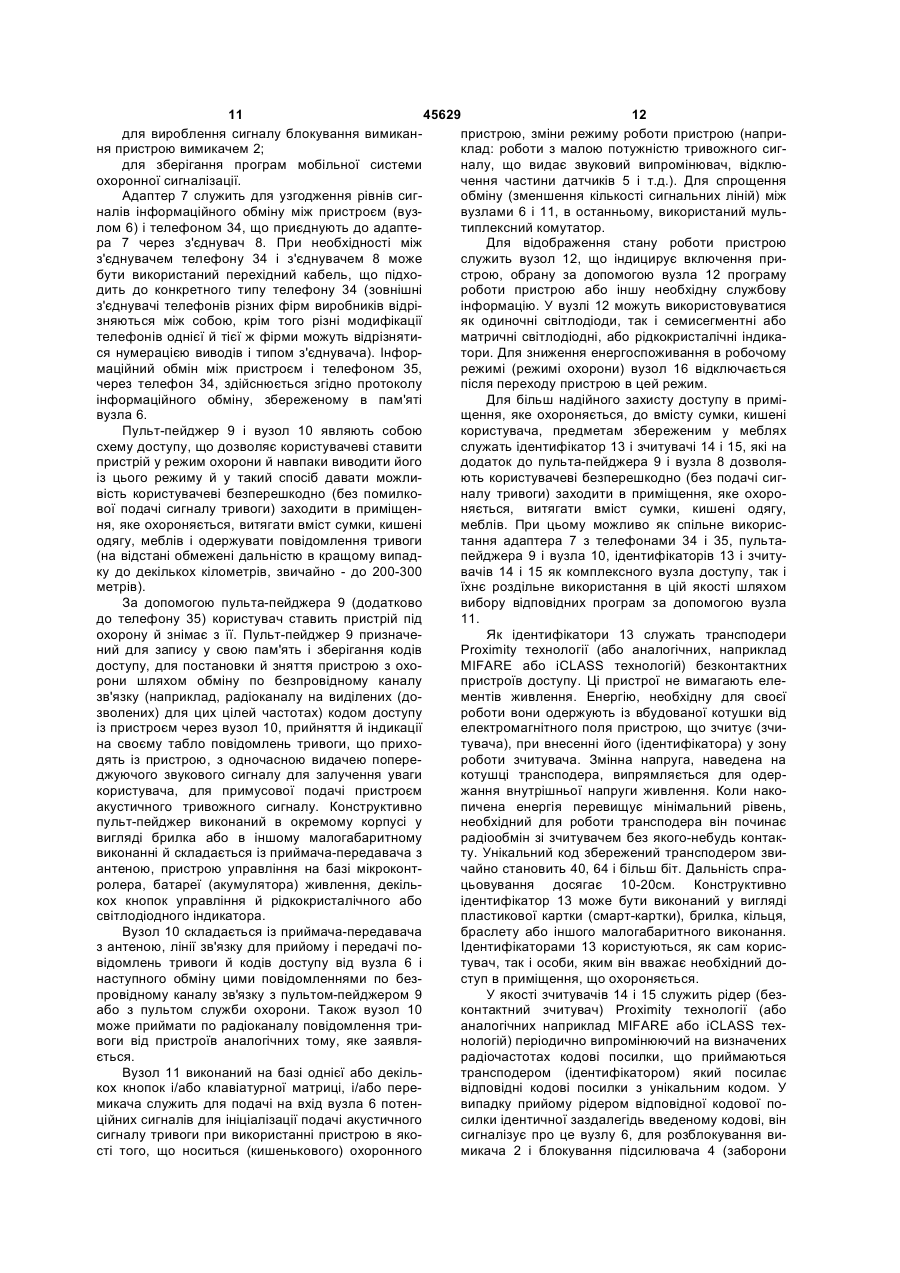

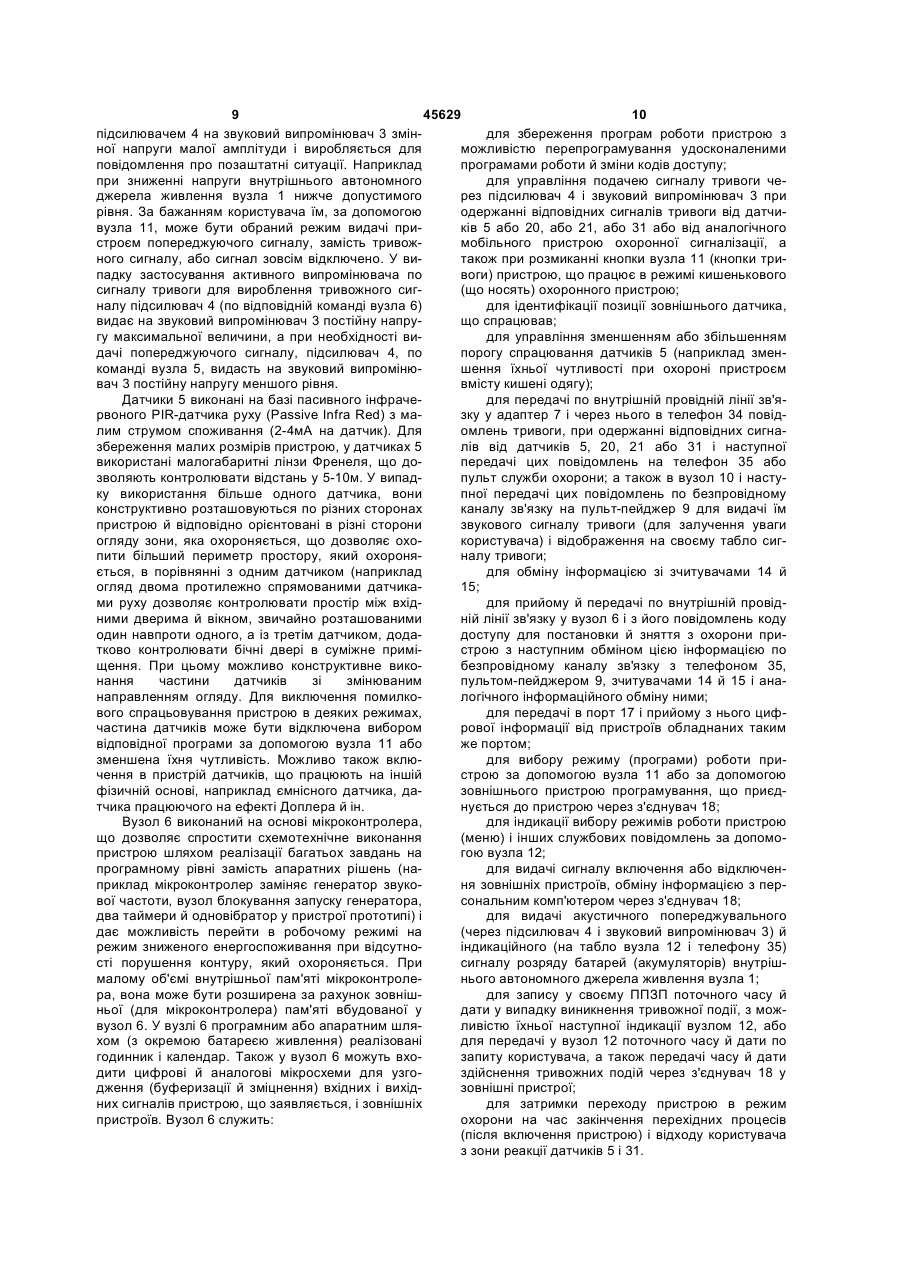

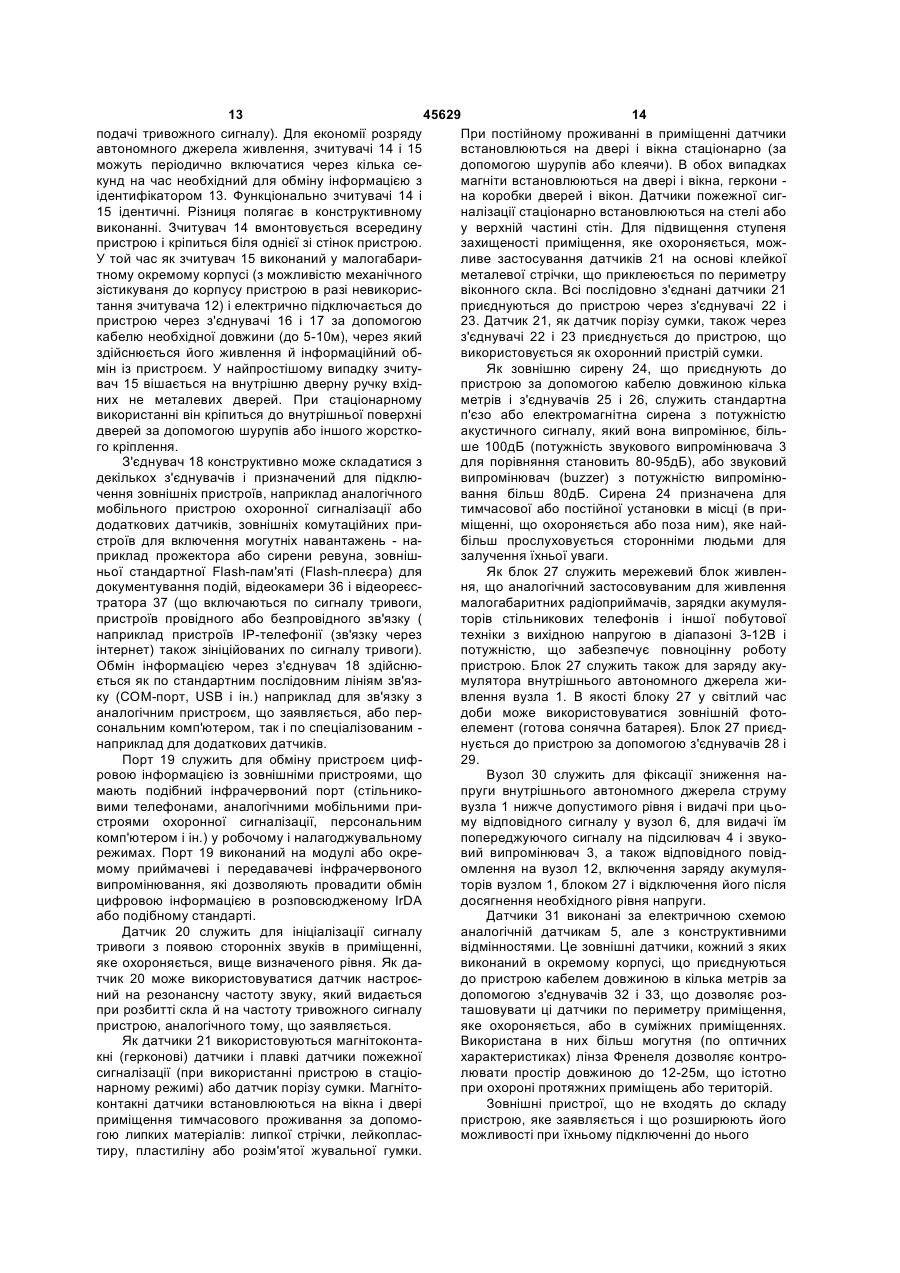

1. Мобільний пристрій охоронної сигналізації, що містить внутрішній автономний вузол живлення (1), який підключений до всіх вузлів пристрою через вимикач (2), який підключений до внутрішнього автономного вузла живлення (1) першим і другим виводами, звуковий випромінювач (3), вхід якого підключений до першого виходу підсилювача звукового сигналу тривоги (4), який відрізняється тим, що додатково містить датчики руху (5), вузол управління, виконаний на базі мікроконтролера (6), адаптер стільникового зв'язку (7), перший вхідвихід якого по двоспрямованій лінії зв'язку підключений до з'єднувача приєднання стільникового телефону (8), а другий вхід-вихід по двоспрямованій лінії зв'язку - до першого входу-виходу вузла управління, виконаного на базі мікроконтролера (6), другий вхід-вихід якого по двоспрямованій лінії зв'язку підключений до входу-виходу внутрішнього автономного вузла живлення (1), перший вихід підключений до входу підсилювача звукового сигналу тривоги (4), а перший вхід - до виходу датчики руху (5). 2. Пристрій за п. 1, який відрізняється тим, що додатково містить пульт-пейджер (9) і вузол безпровідного зв'язку (10), вхід-вихід якого по двоспрямованій лінії зв'язку підключений до третього входу-виходу вузла управління, виконаного на базі мікроконтролера (6). 3. Пристрій за п. 1 або 2, який відрізняється тим, що додатково містить вузол вибору режиму (11), вихід якого підключений до другого входу вузла управління, виконаного на базі мікроконтролера (6). 4. Пристрій за кожним з пп. 1-3, який відрізняється тим, що додатково містить вузол індикації даних і режиму роботи (12), вхід якого підключений до другого виходу вузла управління, виконаного на базі мікроконтролера (6). 5. Пристрій за кожним з пп. 1-4, який відрізняється тим, що додатково містить ідентифікатори користувача (13) і безконтактний зчитувач ідентифі 2 (19) 1 3 45629 4 другого виходу підсилювача звукового сигналу по двоспрямованій лінії зв'язку підключений до тривоги (4). входу-виходу вузла живлення (1) і другого входу12. Пристрій за кожним з пп. 1-11, який відрізнявиходу вузла управління (6), виконаного на базі ється тим, що додатково містить зовнішній блок мікроконтролера (6). живлення (27), вихід якого підключений до з'єдну14. Пристрій за кожним з пп. 1-13, який відрізнявача приєднання до внутрішнього автономного ється тим, що додатково містить зовнішні датчики вузла живлення (28), приєднаного до відповідного руху (31), вихід яких підключений до з'єднувача з'єднувача приєднання до зовнішнього джерела приєднання до виходу датчиків руху (32), до якого живлення (29), що підключений до входу внутрішприєднаний відповідний з'єднувач приєднання нього автономного вузла живлення (1). зовнішніх датчиків руху (33), що підключений до 13. Пристрій за кожним з пп. 1-12, який відрізнявиходу датчиків руху (5) і до першого входу вузла ється тим, що додатково містить вузол контролю управління (6), виконаного на базі мікроконтроленапруги живлення (30), що своїм входом-виходом ра (6). Корисна модель належить до області охоронної сигналізації й може бути використана, як малогабаритний охоронний пристрій призначений для подачі звукових сигналів і передачі інформаційних повідомлень безпровідним зв'язком при спробі несанкціонованого доступу: в приміщення постійного або тимчасового проживання, або в допоміжне приміщення (квартиру, дачу, номер готелю, купе поїзда, склад, гараж, автомобіль), у випадку перебування користувача в приміщенні або за його межами; до якої-небудь території (наприклад саду або складу); до вмісту сумки або кишені користувача; до коштовних речей збережених у меблях або сейфі; Корисну модель можна використовувати таким, що оперативно встановлюють у приміщеннях, тимчасово не обладнаних стаціонарно встановлюваною охоронною сигналізацією, з можливістю включення за сигналом тривоги зовнішніх, не вбудованих у пристрій, стільникового телефону і/або відеокамери і відеореєстратора (аналогового або цифрового відеомагнітофону), або як той, що носиться у сумці, кишені одягу. Відомі стаціонарні й автомобільні пристрої охоронної сигналізації які містять датчики порушення контуру приміщення або території, що охороняється, різної складності. Ці багатофункціональні пристрої дозволяють подати акустичний сигнал тривоги при порушенні контуру приміщення, що охороняється. Однак ці стаціонарні й автомобільні пристрої не можна використовувати у приміщеннях тимчасового проживання (у відрядженні, у будинку відпочинку), при погрозі користувачу на вулиці тому, що вони громіздкі, енергоємні, не поміщаються в кишені одягу або сумці, не призначені для оперативного встановлення неспеціалістом. Існують також мобільні пристрої охоронної сигналізації, які здійснюють подачу звукового тривожного сигналу при натисканні кнопки або висмикуванні спеціальної вставки і виконуючі деякі інші функції. Найбільш близьким до пристрою, що заявляється, є мобільний пристрій охоронної сигналізації, який містить автономне джерело струму, генератор звукової частоти, підсилювач, звуковий сигналізатор, вузол блокування запуску генератора, псевдокодер і третій перемикач (що служить для одержання доступу користувача в приміщення, яке охороняється або до вмісту сумки), два таймери й одновібратор, до входу якого приєднані магнітоконтактні датчики порушення контуру приміщення, яке охороняється, (тимчасово або постійно встановлені на двері і вікна приміщення постійного або тимчасового місцезнаходження користувача) або датчик порізу сумки [деклараційний патент України №33381, 15.02.2001, Бюл. №1, 2001р]. Істотним недоліком даного пристрою є те, що пристрій, при подачі тривожного звукового сигналу, не дозволяє повідомити користувачеві, що знаходиться на відстані від пристрою, про порушення зони, яка охороняється. Крім того при використанні його як охоронного пристрою приміщення або сумки, для одержання доступу користувача до приміщення, що охороняється або до вмісту сумки, в якості вузлів доступу використовуються контактні пристрої у виді псевдокодера або третього перемикача, кількаразове використання яких може бути зафіксовано злодієм і непомітно для користувача використано для одержання доступу до приміщення, що охороняється або до вмісту сумки. Також недоліком даного пристрою є те, що в ньому використовуються тільки датчики обриву електричного ланцюга контактного типу, які не дозволяють виявити рух порушника, що якимось чином обминув ці датчики й проникнув у приміщення, а також зафіксувати розбиття вікна приміщення, що охороняється, або інші звуки, які виникли в цьому ж приміщенні. Крім того цей пристрій не дозволяє контролювати кишеню одягу користувача з коштовними предметами, також коштовні предмети, які зберігаються в шухлядах або за дверцями меблів, не контролюється розряд джерела живлення, відсутня можливість зміни режиму роботи пристрою (наприклад зміни потужності тривожного сигналу), контролю вибору режиму роботи пристрою, не передбачена можливість підключення аналогічних мобільних пристроїв охоронної сигналізації або додаткових датчиків для збільшення площі, яка охороняється, або введення додаткових контурів охорони, відсутня можливість документування хронології подій (зберігання їх в електронній пам'яті пристрою). Також відсутня можливість включення пристроєм, за сигналом тривоги, зовнішнього стільникового телефону або відеокамери з відеореєстратором, зовнішньої сирени, підклю 5 45629 6 чення пристрою до стаціонарного або переносного або переносного персонального комп'ютера й т.д.) комп'ютера. Відсутність можливості живлення приі додаткової зовнішньої потужної сирени за умови строю в стаціонарному режимі роботи від зовнішзабезпечення максимальної простоти обслуговунього джерела живлення обмежує час роботи привання й можливості носіння його в кишені одягу строю кінцевою ємністю внутрішніх хімічних або сумці й оперативній установці його в будьелементів живлення. якому житловому, виробничому або господарсьВ основу корисної моделі поставлена задача кому приміщенні. Крім того, використання декільрозширення функціональних можливостей мобількох пропонованих пристроїв зв'язаних між собою них пристроїв охоронної сигналізації для забезпепо радіоканалу або по провідному зв'язку, дозвочення подачі звукового тривожного сигналу з одляє створити тимчасову або постійну мобільну ночасним повідомленням користувачеві засобами систему охоронної сигналізації стосовно до будьбезпровідного зв'язку факту порушення території якого об'єкта, який охороняється (наприклад для приміщення, яке охороняється, при віддаленому житлового будинку або офісу, які складаються з місцезнаходженні користувача від пристрою. У декількох кімнат). Причому на програмному рівні зв'язку з обмеженням потужності ліцензованих на один із пристроїв покладають функції головного радіопристроїв, які можна використовувати для - провідного пристрою, на інші - підлеглі (ведені пристроїв охоронної сигналізації, дальність роботи пристрої). сучасних приймачів-передавачів досягає кількох Поставлене завдання досягається тим, що в сотень метрів, у кращому випадку декількох кіломобільний пристрій охоронної сигналізації (далі по метрів, що серйозно обмежує їхнє використання. тексту - пристрій), що містить внутрішній автономДля необмежених відстаней, кращим виходом є ний вузол живлення, вимикач, звуковий випромівикористання стільникового зв'язку, якім практично нювач, підсилювач звукового сигналу тривоги, охоплена вся територія країни. Тому в пропоновавводяться датчики руху, вузол управління, виконому пристрої використовуються пристрій стільнинаний на базі мікроконтролера, адаптер стільникокового зв'язку, що дозволяє повідомити на стільвого зв'язку і з'єднувач підключення зовнішнього никовий телефон, що носить із собою користувач, стільникового пристрою, причому в пристрій додаабо на телефони третіх осіб (родичів, знайомих, тково можуть бути введені: пульт-пейджер й вузол службі охорони) сигнал тривоги з відображенням безпровідного зв'язку, і/або вузол вибору режиму поточного відеозображення території, яка охоророботи, і/або вузол індикації даних і режиму робоняється (у випадку використання камерафону ти, й/або ідентифікатори користувача з безконтак(смартафону) - стільникового телефону з вбудотним зчитувачем ідентифікаторів, і/або ідентифікаваною цифровою фото або відеокамерою) на ектори користувача із зовнішнім безконтактним ранах стільникового телефону користувача (що зчитувачем ідентифікаторів, і з'єднувачами приєдноситься із собою) і стільникових телефонів третіх нання до вузла управління, виконаного на базі осіб, у випадку перебування користувача і цих осіб мікроконтролера, й/або багатофункціональний на будь-якій відстані від пристрою. Крім того пез'єднувач приєднання зовнішніх пристроїв, і/або редбачена можливість постановки на охорону й інфрачервоний порт, і/або акустичний датчик, і/або зняття з охорони пристрою користувачем (на віддатчики обриву із з'єднувачами приєднання до стані до кількох сотень метрів) по безпровідній пристрою, і/або сирена із з'єднувачами приєднанлінії зв'язку шляхом обміну кодом доступу пультаня до підсилювачу звукового сигналу тривоги припейджера, що є виносним, із пристроєм, а також строю, і/або зовнішній блок живлення зі з'єднувавикористання в якості пристроїв доступу ідентифічами приєднання до пристрою, і/або вузол каторів і зчитувачів виконаних по Proximity або контролю напруги живлення, І/або зовнішні датчиподібної технології і одержання користувачем безки руху із з'єднувачами приєднання до внутрішньоперешкодного доступу в приміщення, що охороняго автономного вузла живлення пристрою. ється, до вмісту своєї сумки, кишені його одягу або На Фіг.1 зображена структурна схема придо внутрішнього вмісту меблів, у салон автомобіля строю. за рахунок використання цих без провідних приПримітки: строїв зв'язку й безконтактних пристроїв доступу, 1. Позначення виведень багатовиведених вузщо істотно звужує можливості доступу злодія до лів на Фіг.1: вмісту перерахованих вище предметів (речей), і - вхід вузла, Ni - N-й вхід вузла; також одержання додаткової можливості подачі о - вихід вузла, No - N-й вихід вузла; звукового тривожного сигналу не тільки при відіо - вхід-вихід вузла, Nio - N-й вхід-вихід вузла критті дверей і вікон, але й при виявленні руху по2. Пунктирною лінією на Фіг.1 позначені зовнірушника в приміщенні, яке охороняється, при розшні пристрої, що не входять до складу даного прибитті скла або виникненні інших сторонніх звуків у строю, але необхідні для його роботи в розширецьому ж приміщенні, збільшення часу роботи приному варіанті роботи в конкретних випадках. строю в стаціонарному режимі, також контролю Пристрій містить внутрішній автономний вузол розряду джерела живлення й індикації цього й живлення 1 (далі по тексту - вузол 1), який підклюінших робочих станів пристрою (наприклад дати й чений до всіх вузлів пристрою через вимикач 2, часу здійснення контрольованих подій), на своєму підключений до внутрішнього автономного вузла індикаційному табло (екрані), а також можливості живлення першим і другим виводом, звуковий випідключення зовнішніх пристроїв (аналогічних мопромінювач 3, вхід якого підключений до першого більних пристроїв охоронної сигналізації, додатковиходу підсилювача звукового сигналу тривоги 4 вих датчиків, відеокамери й пристрою відеореєст(далі по тексту - підсилювач 4, датчики руху 5 (далі рації, пристроїв провідного зв'язку, стаціонарного по тексту - датчики 5), вихід яких підключений до 7 45629 8 першого входу вузла управління, виконаного на дом-виходом по двоспрямованій лінії зв'язку підбазі мікроконтролера 6 (далі по тексту - вузол 6), ключений до входу-виходу внутрішнього перший вихід якого підключений до входу підсиавтономного вузла живлення 1 і другому входулювача (4), адаптер стільникового зв'язку 7 (далі виходу вузла 6, і/або зовнішні датчики руху 31 (дапо тексту - адаптер 7), перший вхід-вихід якого по лі по тексту - датчики 31), вихід яких підключений двоспрямованій лінії зв'язку підключений до з'єддо з'єднувача приєднання до виходу датчиків руху нувача приєднання стільникового телефону 8 (далі 32 (далі по тексту - з'єднувач 32), до якого приєдпо тексту - з'єднувач 8), а другий вхід-вихід по двонаний відповідний з'єднувач приєднання зовнішніх спрямованій лінії зв'язку - до першого входудатчиків руху 33 (далі по тексту - з'єднувач 33), що виходу вузла 6, другий вхід-вихід якого по двосппідключений до виходу датчиків 5 і до першого рямованій лінії зв'язку підключений до входувходу вузла 6. Крім того при стаціонарній роботі виходу вузла 1. Крім того пристрій може додатково пристрою до нього можна приєднати через з'єднумістити пульт-пейджер 9 і вузол безпровідного вач 18 (у випадку використання розширеного резв'язку 10 (далі по тексту - вузол 10), вхід-вихід жиму роботи пристрою) готові зовнішні пристрої, якого по двоспрямованій лінії зв'язку підключений які не входять до складу пристрою, що заявляєтьдо третього входу-виходу вузла 6, і/або вузол вися, і які розширюють його функціональні можливобору режиму роботи 11 (далі по тексту - вузол 11), сті: стільниковий телефон 34 (далі по тексту - тевихід якого підключений до другого входу вузла 6, лефон 34) і стільниковий телефон користувача 35 і/або вузол індикації даних і режиму роботи 12 (далі по тексту - телефон 35), і/або відеокамеру 36 (далі по тексту - вузол 12), вхід якого підключений і відеореєстратор 37. до другого виходу вузла 6, і/або ідентифікатори Примітка. Далі по тексту згадування про пульткористувача 13 (далі по тексту - ідентифікатори пейджер 9, вузли 10 - 12 і 30, ідентифікатори 13, 13), і безконтактний зчитувач ідентифікаторів 14 зчитувачі 14 й 15, з'єднувачі 16-18, 22, 23, 25, 26, (далі по тексту - зчитувач 14), що своїм входом28, 29, 32 і 33, порт 19, датчики 20, 21 і 31, сирену виходом по двоспрямованій лінії зв'язку підключе24, телефони 34 і 35, відеокамеру 36 і відеореєстний до четвертого входу-виходу вузла 6, і/або ідератор 37 має на увазі їхнє використання в пристрої нтифікатори 13 і зовнішній безконтактний зчитувач або в роботі з ним. ідентифікаторів 15 (далі по тексту - зчитувач 15), Як вузол 1 використана електронна схема, що що своїм входом-виходом по двоспрямованій лінії відключає внутрішнє автономне джерело живлензв'язку підключений до з'єднувача приєднання до ня (акумулятори або стандартні гальванічні батавузла управління, виконаного на базі мікроконтрореї), яке входять у вузол 1, при подачі зовнішньої лера 16 (далі по тексту - з'єднувач 16), приєднанапруги живлення через з'єднувачі 28 і 29 від блоному до відповідного з'єднувача приєднання до ку 27 і що переводить живлення пристрою на живбезконтактного зчитувача ідентифікаторів 17 (далі лення від внутрішнього автономного джерела жипо тексту - з'єднувач 17), який по двоспрямованій влення при зникненні (відсутності) зовнішньої лінії зв'язку підключений до третього входу-виходу напруги живлення. Також вузол 1 блокує вимиканвузла 6, і/або багатофункціональний з'єднувач ня пристрою вимикачем 2 за рахунок підключення приєднання зовнішніх пристроїв 18 (далі по тексту паралельно першому і другому виводам вимикача - з'єднувач 18), що по двоспрямованій лінії зв'язку 2 електронного ключа, що включається після попідключений до п'ятого входу-виходу вузла 6, і/або дачі живлення на пристрій або з деякою затримінфрачервоний порт 19 (далі по тексту - порт 19), кою після цього. Відключення ключа проводиться вхід-вихід якого по двоспрямованій лінії зв'язку вузлом 6 по команді, подаваної з телефону 35, підключений до шостого входу-виходу вузла 6, пульта-пейджера 9 або зі зчитувачів 14 або 15 при і/або акустичний датчик 20 (далі по тексту - датчик наближенні до них ідентифікатора 13. Також вузол 20), що своїм виходом підключений до третього 1 може включати у свій склад вбудоване додатковходу вузла 6, і/або датчики обриву 21 (далі по ве внутрішнє джерело живлення у вигляді фототексту - датчики 21), вихід яких підключений до елемента - готової сонячної батареї, конструктивз'єднувача приєднання до пристрою 22 (далі по но розташовуваної на бічній стінці пристрою і яка тексту - з'єднувач 22), приєднаному до відповіднослужить для живлення пристрою і заряду його го з'єднувача приєднання до датчиків обриву 23 акумулятора у світлий час доби. У найпростішому (далі по тексту - з'єднувач 23), що підключений до випадку вузол 1 може складатися з одного внутрічетвертого входу вузла 6, і/або сирена 24, вхід шнього автономного джерела живлення. якої підключений до з'єднувача приєднання до Як вимикач 2 використовують будь-який малопідсилювача звукового сигналу тривоги пристрою габаритний вимикач. 25 (далі по тексту - з'єднувач 25), до якого приєдЯк звуковий випромінювач 3 використаний п'єнаний відповідний з'єднувач приєднання до сирезоелектричний пасивний або активний (з вбудовани 26 (далі по тексту - з'єднувач 26), що підключеним генератором і підсилювачем) випромінювач. ний до другого виходу підсилювача 4, і/або При цьому звуковий випромінювач 3 служить для зовнішній блок живлення 27 (далі по тексту - блок подачі звукових сигналів: тривожних - великої по27), вихід якого підключений до з'єднувача приєдтужності; попереджуючих - малої потужності. У нання до вузла живлення 28 (далі по тексту - з'єдвипадку застосування пасивного випромінювача нувач 28), приєднаному до відповідного з'єднувача на його вхід (при фіксації тривоги датчиками 5, 20, приєднання до зовнішнього джерела живлення 29 21 або 31) з виходу вузла 6 через підсилювач 4 (далі по тексту - з'єднувач 29), що підключений до подається змінна напруга максимальної амплітуди входу вузла 1, і/або вузол контролю напруги живз частотою резонансу звукового випромінювача. лення 30 (далі по тексту - вузол 30), що своїм вхоПопереджуючий сигнал здійснюється подачею 9 45629 10 підсилювачем 4 на звуковий випромінювач 3 зміндля збереження програм роботи пристрою з ної напруги малої амплітуди і виробляється для можливістю перепрограмування удосконаленими повідомлення про позаштатні ситуації. Наприклад програмами роботи й зміни кодів доступу; при зниженні напруги внутрішнього автономного для управління подачею сигналу тривоги чеджерела живлення вузла 1 нижче допустимого рез підсилювач 4 і звуковий випромінювач 3 при рівня. За бажанням користувача їм, за допомогою одержанні відповідних сигналів тривоги від датчивузла 11, може бути обраний режим видачі приків 5 або 20, або 21, або 31 або від аналогічного строєм попереджуючого сигналу, замість тривожмобільного пристрою охоронної сигналізації, а ного сигналу, або сигнал зовсім відключено. У витакож при розмиканні кнопки вузла 11 (кнопки трипадку застосування активного випромінювача по воги) пристрою, що працює в режимі кишенькового сигналу тривоги для вироблення тривожного сиг(що носять) охоронного пристрою; налу підсилювач 4 (по відповідній команді вузла 6) для ідентифікації позиції зовнішнього датчика, видає на звуковий випромінювач 3 постійну напрущо спрацював; гу максимальної величини, а при необхідності видля управління зменшенням або збільшенням дачі попереджуючого сигналу, підсилювач 4, по порогу спрацювання датчиків 5 (наприклад зменкоманді вузла 5, видасть на звуковий випромінюшення їхньої чутливості при охороні пристроєм вач 3 постійну напругу меншого рівня. вмісту кишені одягу); Датчики 5 виконані на базі пасивного інфрачедля передачі по внутрішній провідній лінії зв'ярвоного PIR-датчика руху (Passive Infra Red) з мазку у адаптер 7 і через нього в телефон 34 повідлим струмом споживання (2-4мА на датчик). Для омлень тривоги, при одержанні відповідних сигназбереження малих розмірів пристрою, у датчиках 5 лів від датчиків 5, 20, 21 або 31 і наступної використані малогабаритні лінзи Френеля, що допередачі цих повідомлень на телефон 35 або зволяють контролювати відстань у 5-10м. У випадпульт служби охорони; а також в вузол 10 і настуку використання більше одного датчика, вони пної передачі цих повідомлень по безпровідному конструктивно розташовуються по різних сторонах каналу зв'язку на пульт-пейджер 9 для видачі їм пристрою й відповідно орієнтовані в різні сторони звукового сигналу тривоги (для залучення уваги огляду зони, яка охороняється, що дозволяє охокористувача) і відображення на своєму табло сигпити більший периметр простору, який охороняналу тривоги; ється, в порівнянні з одним датчиком (наприклад для обміну інформацією зі зчитувачами 14 й огляд двома протилежно спрямованими датчика15; ми руху дозволяє контролювати простір між вхіддля прийому й передачі по внутрішній провідними дверима й вікном, звичайно розташованими ній лінії зв'язку у вузол 6 і з його повідомлень коду один навпроти одного, а із третім датчиком, додадоступу для постановки й зняття з охорони притково контролювати бічні двері в суміжне примістрою з наступним обміном цією інформацією по щення. При цьому можливо конструктивне викобезпровідному каналу зв'язку з телефоном 35, нання частини датчиків зі змінюваним пультом-пейджером 9, зчитувачами 14 й 15 і ананаправленням огляду. Для виключення помилкологічного інформаційного обміну ними; вого спрацьовування пристрою в деяких режимах, для передачі в порт 17 і прийому з нього цифчастина датчиків може бути відключена вибором рової інформації від пристроїв обладнаних таким відповідної програми за допомогою вузла 11 або же портом; зменшена їхня чутливість. Можливо також вклюдля вибору режиму (програми) роботи причення в пристрій датчиків, що працюють на іншій строю за допомогою вузла 11 або за допомогою фізичній основі, наприклад ємнісного датчика, дазовнішнього пристрою програмування, що приєдтчика працюючого на ефекті Доплера й ін. нується до пристрою через з'єднувач 18; Вузол 6 виконаний на основі мікроконтролера, для індикації вибору режимів роботи пристрою що дозволяє спростити схемотехнічне виконання (меню) і інших службових повідомлень за допомопристрою шляхом реалізації багатьох завдань на гою вузла 12; програмному рівні замість апаратних рішень (надля видачі сигналу включення або відключенприклад мікроконтролер заміняє генератор звуконя зовнішніх пристроїв, обміну інформацією з первої частоти, вузол блокування запуску генератора, сональним комп'ютером через з'єднувач 18; два таймери й одновібратор у пристрої прототипі) і для видачі акустичного попереджувального дає можливість перейти в робочому режимі на (через підсилювач 4 і звуковий випромінювач 3) й режим зниженого енергоспоживання при відсутноіндикаційного (на табло вузла 12 і телефону 35) сті порушення контуру, який охороняється. При сигналу розряду батарей (акумуляторів) внутрішмалому об'ємі внутрішньої пам'яті мікроконтроленього автономного джерела живлення вузла 1; ра, вона може бути розширена за рахунок зовнішдля запису у своєму ППЗП поточного часу й ньої (для мікроконтролера) пам'яті вбудованої у дати у випадку виникнення тривожної події, з можвузол 6. У вузлі 6 програмним або апаратним шляливістю їхньої наступної індикації вузлом 12, або хом (з окремою батареєю живлення) реалізовані для передачі у вузол 12 поточного часу й дати по годинник і календар. Також у вузол 6 можуть вхозапиту користувача, а також передачі часу й дати дити цифрові й аналогові мікросхеми для узгоздійснення тривожних подій через з'єднувач 18 у дження (буферизації й зміцнення) вхідних і вихідзовнішні пристрої; них сигналів пристрою, що заявляється, і зовнішніх для затримки переходу пристрою в режим пристроїв. Вузол 6 служить: охорони на час закінчення перехідних процесів (після включення пристрою) і відходу користувача з зони реакції датчиків 5 і 31. 11 45629 12 для вироблення сигналу блокування вимиканпристрою, зміни режиму роботи пристрою (наприня пристрою вимикачем 2; клад: роботи з малою потужністю тривожного сигдля зберігання програм мобільної системи налу, що видає звуковий випромінювач, відклюохоронної сигналізації. чення частини датчиків 5 і т.д.). Для спрощення Адаптер 7 служить для узгодження рівнів сигобміну (зменшення кількості сигнальних ліній) між налів інформаційного обміну між пристроєм (вузвузлами 6 і 11, в останньому, використаний мульлом 6) і телефоном 34, що приєднують до адаптетиплексний комутатор. ра 7 через з'єднувач 8. При необхідності між Для відображення стану роботи пристрою з'єднувачем телефону 34 і з'єднувачем 8 може служить вузол 12, що індицирує включення прибути використаний перехідний кабель, що підхострою, обрану за допомогою вузла 12 програму дить до конкретного типу телефону 34 (зовнішні роботи пристрою або іншу необхідну службову з'єднувачі телефонів різних фірм виробників відріінформацію. У вузлі 12 можуть використовуватися зняються між собою, крім того різні модифікації як одиночні світлодіоди, так і семисегментні або телефонів однієї й тієї ж фірми можуть відрізнятиматричні світлодіодні, або рідкокристалічні індикася нумерацією виводів і типом з'єднувача). Інфортори. Для зниження енергоспоживання в робочому маційний обмін між пристроєм і телефоном 35, режимі (режимі охорони) вузол 16 відключається через телефон 34, здійснюється згідно протоколу після переходу пристрою в цей режим. інформаційного обміну, збереженому в пам'яті Для більш надійного захисту доступу в примівузла 6. щення, яке охороняється, до вмісту сумки, кишені Пульт-пейджер 9 і вузол 10 являють собою користувача, предметам збереженим у меблях схему доступу, що дозволяє користувачеві ставити служать ідентифікатор 13 і зчитувачі 14 і 15, які на пристрій у режим охорони й навпаки виводити його додаток до пульта-пейджера 9 і вузла 8 дозволяіз цього режиму й у такий спосіб давати можлиють користувачеві безперешкодно (без подачі сигвість користувачеві безперешкодно (без помилконалу тривоги) заходити в приміщення, яке охорової подачі сигналу тривоги) заходити в приміщенняється, витягати вміст сумки, кишені одягу, ня, яке охороняється, витягати вміст сумки, кишені меблів. При цьому можливо як спільне викорисодягу, меблів і одержувати повідомлення тривоги тання адаптера 7 з телефонами 34 і 35, пульта(на відстані обмежені дальністю в кращому випадпейджера 9 і вузла 10, ідентифікаторів 13 і зчитуку до декількох кілометрів, звичайно - до 200-300 вачів 14 і 15 як комплексного вузла доступу, так і метрів). їхнє роздільне використання в цій якості шляхом За допомогою пульта-пейджера 9 (додатково вибору відповідних програм за допомогою вузла до телефону 35) користувач ставить пристрій під 11. охорону й знімає з її. Пульт-пейджер 9 призначеЯк ідентифікатори 13 служать трансподери ний для запису у свою пам'ять і зберігання кодів Proximity технології (або аналогічних, наприклад доступу, для постановки й зняття пристрою з охоMIFARE або iCLASS технологій) безконтактних рони шляхом обміну по безпровідному каналу пристроїв доступу. Ці пристрої не вимагають елезв'язку (наприклад, радіоканалу на виділених (доментів живлення. Енергію, необхідну для своєї зволених) для цих цілей частотах) кодом доступу роботи вони одержують із вбудованої котушки від із пристроєм через вузол 10, прийняття й індикації електромагнітного поля пристрою, що зчитує (зчина своєму табло повідомлень тривоги, що прихотувача), при внесенні його (ідентифікатора) у зону дять із пристрою, з одночасною видачею поперероботи зчитувача. Змінна напруга, наведена на джуючого звукового сигналу для залучення уваги котушці трансподера, випрямляється для одеркористувача, для примусової подачі пристроєм жання внутрішньої напруги живлення. Коли накоакустичного тривожного сигналу. Конструктивно пичена енергія перевищує мінімальний рівень, пульт-пейджер виконаний в окремому корпусі у необхідний для роботи трансподера він починає вигляді брилка або в іншому малогабаритному радіообмін зі зчитувачем без якого-небудь контаквиконанні й складається із приймача-передавача з ту. Унікальний код збережений трансподером звиантеною, пристрою управління на базі мікроконтчайно становить 40, 64 і більш біт. Дальність спраролера, батареї (акумулятора) живлення, декільцьовування досягає 10-20см. Конструктивно кох кнопок управління й рідкокристалічного або ідентифікатор 13 може бути виконаний у вигляді світлодіодного індикатора. пластикової картки (смарт-картки), брилка, кільця, Вузол 10 складається із приймача-передавача браслету або іншого малогабаритного виконання. з антеною, лінії зв'язку для прийому і передачі поІдентифікаторами 13 користуються, як сам корисвідомлень тривоги й кодів доступу від вузла 6 і тувач, так і особи, яким він вважає необхідний донаступного обміну цими повідомленнями по безступ в приміщення, що охороняється. провідному каналу зв'язку з пультом-пейджером 9 У якості зчитувачів 14 і 15 служить рідер (безабо з пультом служби охорони. Також вузол 10 контактний зчитувач) Proximity технології (або може приймати по радіоканалу повідомлення трианалогічних наприклад MIFARE або iCLASS техвоги від пристроїв аналогічних тому, яке заявлянологій) періодично випромінюючий на визначених ється. радіочастотах кодові посилки, що приймаються Вузол 11 виконаний на базі однієї або декільтрансподером (ідентифікатором) який посилає кох кнопок і/або клавіатурної матриці, і/або перевідповідні кодові посилки з унікальним кодом. У микача служить для подачі на вхід вузла 6 потенвипадку прийому рідером відповідної кодової поційних сигналів для ініціалізації подачі акустичного силки ідентичної заздалегідь введеному кодові, він сигналу тривоги при використанні пристрою в якосигналізує про це вузлу 6, для розблокування висті того, що носиться (кишенькового) охоронного микача 2 і блокування підсилювача 4 (заборони 13 45629 14 подачі тривожного сигналу). Для економії розряду При постійному проживанні в приміщенні датчики автономного джерела живлення, зчитувачі 14 і 15 встановлюються на двері і вікна стаціонарно (за можуть періодично включатися через кілька седопомогою шурупів або клеячи). В обох випадках кунд на час необхідний для обміну інформацією з магніти встановлюються на двері і вікна, геркони ідентифікатором 13. Функціонально зчитувачі 14 і на коробки дверей і вікон. Датчики пожежної сиг15 ідентичні. Різниця полягає в конструктивному налізації стаціонарно встановлюються на стелі або виконанні. Зчитувач 14 вмонтовується всередину у верхній частині стін. Для підвищення ступеня пристрою і кріпиться біля однієї зі стінок пристрою. захищеності приміщення, яке охороняється, можУ той час як зчитувач 15 виконаний у малогабариливе застосування датчиків 21 на основі клейкої тному окремому корпусі (з можливістю механічного металевої стрічки, що приклеюється по периметру зістикуваня до корпусу пристрою в разі невикорисвіконного скла. Всі послідовно з'єднані датчики 21 тання зчитувача 12) і електрично підключається до приєднуються до пристрою через з'єднувачі 22 і пристрою через з'єднувачі 16 і 17 за допомогою 23. Датчик 21, як датчик порізу сумки, також через кабелю необхідної довжини (до 5-10м), через який з'єднувачі 22 і 23 приєднується до пристрою, що здійснюється його живлення й інформаційний обвикористовується як охоронний пристрій сумки. мін із пристроєм. У найпростішому випадку зчитуЯк зовнішню сирену 24, що приєднують до вач 15 вішається на внутрішню дверну ручку вхідпристрою за допомогою кабелю довжиною кілька них не металевих дверей. При стаціонарному метрів і з'єднувачів 25 і 26, служить стандартна використанні він кріпиться до внутрішньої поверхні п'єзо або електромагнітна сирена з потужністю дверей за допомогою шурупів або іншого жорсткоакустичного сигналу, який вона випромінює, більго кріплення. ше 100дБ (потужність звукового випромінювача 3 З'єднувач 18 конструктивно може складатися з для порівняння становить 80-95дБ), або звуковий декількох з'єднувачів і призначений для підклювипромінювач (buzzer) з потужністю випромінючення зовнішніх пристроїв, наприклад аналогічного вання більш 80дБ. Сирена 24 призначена для мобільного пристрою охоронної сигналізації або тимчасової або постійної установки в місці (в придодаткових датчиків, зовнішніх комутаційних приміщенні, що охороняється або поза ним), яке найстроїв для включення могутніх навантажень - набільш прослуховується сторонніми людьми для приклад прожектора або сирени ревуна, зовнішзалучення їхньої уваги. ньої стандартної Flash-пам'яті (Flash-плеєра) для Як блок 27 служить мережевий блок живлендокументування подій, відеокамери 36 і відеореєсня, що аналогічний застосовуваним для живлення тратора 37 (що включаються по сигналу тривоги, малогабаритних радіоприймачів, зарядки акумуляпристроїв провідного або безпровідного зв'язку ( торів стільникових телефонів і іншої побутової наприклад пристроїв IP-телефонії (зв'язку через техніки з вихідною напругою в діапазоні 3-12В і інтернет) також зініційованих по сигналу тривоги). потужністю, що забезпечує повноцінну роботу Обмін інформацією через з'єднувач 18 здійснюпристрою. Блок 27 служить також для заряду акується як по стандартним послідовним лініям зв'язмулятора внутрішнього автономного джерела жику (СОМ-порт, USB і ін.) наприклад для зв'язку з влення вузла 1. В якості блоку 27 у світлий час аналогічним пристроєм, що заявляється, або пердоби може використовуватися зовнішній фотосональним комп'ютером, так і по спеціалізованим елемент (готова сонячна батарея). Блок 27 приєднаприклад для додаткових датчиків. нується до пристрою за допомогою з'єднувачів 28 і Порт 19 служить для обміну пристроєм циф29. ровою інформацією із зовнішніми пристроями, що Вузол 30 служить для фіксації зниження намають подібний інфрачервоний порт (стільникопруги внутрішнього автономного джерела струму вими телефонами, аналогічними мобільними привузла 1 нижче допустимого рівня і видачі при цьостроями охоронної сигналізації, персональним му відповідного сигналу у вузол 6, для видачі їм комп'ютером і ін.) у робочому і налагоджувальному попереджуючого сигналу на підсилювач 4 і звукорежимах. Порт 19 виконаний на модулі або окревий випромінювач 3, а також відповідного повідмому приймачеві і передавачеві інфрачервоного омлення на вузол 12, включення заряду акумулявипромінювання, які дозволяють провадити обмін торів вузлом 1, блоком 27 і відключення його після цифровою інформацією в розповсюдженому IrDA досягнення необхідного рівня напруги. або подібному стандарті. Датчики 31 виконані за електричною схемою Датчик 20 служить для ініціалізації сигналу аналогічній датчикам 5, але з конструктивними тривоги з появою сторонніх звуків в приміщенні, відмінностями. Це зовнішні датчики, кожний з яких яке охороняється, вище визначеного рівня. Як давиконаний в окремому корпусі, що приєднуються тчик 20 може використовуватисядатчик настроєдо пристрою кабелем довжиною в кілька метрів за ний на резонансну частоту звуку, який видається допомогою з'єднувачів 32 і 33, що дозволяє розпри розбитті скла й на частоту тривожного сигналу ташовувати ці датчики по периметру приміщення, пристрою, аналогічного тому, що заявляється. яке охороняється, або в суміжних приміщеннях. Як датчики 21 використовуються магнітоконтаВикористана в них більш могутня (по оптичних кні (герконові) датчики і плавкі датчики пожежної характеристиках) лінза Френеля дозволяє контросигналізації (при використанні пристрою в стаціолювати простір довжиною до 12-25м, що істотно нарному режимі) або датчик порізу сумки. Магнітопри охороні протяжних приміщень або територій. контакні датчики встановлюються на вікна і двері Зовнішні пристрої, що не входять до складу приміщення тимчасового проживання за допомопристрою, яке заявляється і що розширюють його гою липких матеріалів: липкої стрічки, лейкопласможливості при їхньому підключенні до нього тиру, пластиліну або розім'ятої жувальної гумки. 15 45629 16 Телефони 34 і 35 використовують при видарівний 10-60с для різних типів датчиків. Користуленні користувача від пристрою на відстань більш вач після переходу пристрою в режим охорони 200-300м. Як телефони 34 і 35 застосовані станповинен перебувати поза зоною реакції датчиків 5. дартні телефони стільникового зв'язку (як телефон Одночасно з переходом у робочий режим, при34 може бути використані готовий модем або мострій переходить у режим зниженого енергоспожидуль стільникового зв'язку). Також як телефон 34 вання. При цьому пристрій неможливо знеструмиможе використовуватися смартофон або камерати, тому що вимикач 2 заблокований вузлом 1 і фон (стільниковий телефон з вбудованою в нього напруга живлення надходить у пристрій обходячи цифровою фото або відеокамерою), що дозволяє вимикач 2. при включенні цього телефону по сигналу тривоги, У випадку порушення простору, який охоронязнімати відеозображення приміщення, яке охороється - відкриванні дверей або вікон, розбитті скла, няється, і передавати його на телефон 35 корисрусі порушника в зоні контролю датчиків 5 або 31 тувачеві (при використанні відповідного програмрозривається електричний ланцюг датчиків 21 ного забезпечення). Телефон 35, що носиться і/або змінюється потенціал сигналу на виході даткористувачем із собою коли він перебуває за мечиків 5, 21 або 31 і, як наслідок, по команді вузла 6 жами приміщення, яке охороняється, необхідний звуковий випромінювач 3 видає акустичний триводля прийому повідомлень тривоги, переданих прижний сигнал. При порушенні простору, який охостроєм через адаптер 7 і телефон 34. роняється, в суміжній кімнаті, у якій перебуває Відеокамера 36 і відеореєстратор 37 включаведений пристрій він зафіксує це порушення, виються пристроєм по сигналу тривоги і служать для дасть акустичний тривожний сигнал і зі свого вузла фіксації відеозображення приміщення, яке охоро8 передасть на вузол 8 провідного пристрою сигняється, протягом деякого заданого часу в момент нал тривоги й той, у свою чергу, також видасть порушення і після нього, для наступного перегляду тривожний сигнал. цього зображення з метою ідентифікації порушниДля відключення пристрою користувачеві, пека. Як відеокамера 36 і відеореєстратор 37 викоребуваючи поза зоною реакції датчиків 5, необхідристані стандартні малогабаритні відповідні прино з телефону 35 і/або з пульта-пейджера 9 построї, що мають вхід дистанційного включення слати в пристрій код доступу (код зняття з них. Відеореєстратор 37 може розташовуватися в охорони) і виключити пристрій вимикачем 2 (при суміжному або іншому приміщенні. надходженні в пристрій коду доступу вимикач 2 Малий розмір пристрою й вага розраховані на буде розблоковано). носіння пристрою в мобільному варіанті (без зовВаріант 2. Робота в якості охоронного принішніх пристроїв) в кишені одягу або в сумці. Нижстрою приміщення при перебуванні користувача че описані варіанти роботи пристрою. поза приміщенням, яке охороняється Варіант 1. Робота в якості охоронного приУ цьому варіанті робота пристрою відбуваєтьстрою приміщення при перебуванні користувача ся аналогічно варіанту 1 з деякими доповненнями. усередині приміщення, що охороняється (наприТакож, як у попередньому випадку, для розклад під час сну користувача) ширення площі, яка охороняється, до пристрою Для економії енергії внутрішнього автономного (провідному пристрою) можна приєднати додаткові джерела живлення до пристрою приєднати блок датчики 31, розташувавши їх в цьому або суміж27 і також приєднати адаптер 7 і телефон 34, який ному приміщенні або там же розташувати пристрої включити. Пристрій може працювати без датчиків аналогічний тому, що заявляється (ведені при21. При необхідності користування ними, датчики строї) пов'язані із провідним пристроєм по радіо21 тимчасово або постійно встановлюють на вікна каналу або провідному зв'язку (через з'єднувач 18) й двері приміщення, яке охороняється, й приєднуі, додатково, приєднати входи включення відеокають до пристрою. Вікна й двері закривають. мери 36 (розташовуваної в малопомітному місці) і Для розширення площі, яка охороняється, до відеореєстратора 37. Аналогічно роблять при підпристрою (провідному пристрою) можна приєднати ключенні через адаптер 7 камерафона (як теледодаткові датчики 31, розташовувані в цьому або фону 34, який розташовують у малопомітному міссуміжному приміщенні або там же розташувати ці об'єктивом убік простору, який охороняється). пристрої, що аналогічні пристрою, який заявляєтьТакож до з'єднувача 18, для документування пося (ведені пристрої) пов'язані із провідним придій, можна підключити стаціонарний або такий, що строєм по радіоканалу або провідному зв'язку (ченосять, персональний комп'ютер, або зовнішню рез з'єднувач 18). стандартну Flash-пам'ять. Для кращого залучення Після включення пристрою (пристроїв) вимиуваги сторонніх людей, через з'єднувачі 25 і 26 качем 2 за допомогою вузла 11 можливе перенаприєднати сирену 26, розташувавши її в місці найлаштування режиму роботи пристрою для зміни кращого прослуховування. Для більш надійного потужності подачі тривожного сигналу, відключензахисту доступу в приміщення, яке охороняється, ня датчиків 5 (у купі поїзда при необхідності, при використовують пульт-пейджер 9 і вузол 10 і/або використанні тільки датчиків 21) та ін.. ідентифікатор 13 і зчитувач 15, що приєднають до Пристрій встановлюють (кладуть) горизонтапристрою через з'єднувачі 16 і 17, і який необхідно льно на стіл, стілець, тумбочку (датчиками 5 в стоповісити на внутрішню ручку вхідних (неметалерону зон, які охороняються - наприклад двері й вих) дверей. вікна) у малопомітному місці й включають вимикаПристрій встановлюють (кладуть) горизонтачем 2. Пристрій переходить у робочий режим (рельно на стіл, стілець, тумбочку (будь-яке придатне жим охорони) через час, необхідний для встановдля цих цілей місце і датчиками 5 (і 31) в сторону лення режиму роботи вбудованих датчиків руху й зон, які охороняються - наприклад дверей й вікон) 17 45629 18 у малопомітному місці й включають вимикачем 2. При відсутності необхідності подачі тривожноПісля виходу користувача з приміщення, яке охого сигналу пристрій вимикається вимикачем 2 при роняється, він повинен подати з телефону 35 або натиснутій кнопці тривоги вузла 11. з пульта-пейджера 9 команду постановки приВаріант 4. Робота в якості охоронного пристрою на охорону. Пристрій у свою чергу прийнястрою сумки вши цю команду передасть на телефон 35 і/або Пристрій включають за допомогою вимикача 2. пульт-пейджер 9 сигнал про перехід у режим охоЗа допомогою вузлів 9 і 10 вибирають відповідну рони (телефон 35 і/або пульт-пейджер 9 при цьому програму (при цьому відключається датчик 20). видасть акустичний сигнал і висвітить відповідне Пристрій із приєднаним датчиком 21, у вигляді повідомлення на своєму табло) і переходить у датчика порізу сумки, кладуть в сумку датчиком 5 робочий режим (режим охорони) через час, необнагору і ідентифікатором 14 до боку сумки. Сумку хідний для встановлення режиму роботи вбудовазакривають. Користувач з телефону 35 або з пульного датчика руху (10-60 с після останнього перета-пейджера 9 подає команду постановки прибування користувача в зоні реакції датчиків 5). строю на охорону. Через 10-60 з (час необхідний Одночасно з переходом у робочий режим пристрій для установки (заспокоєння) датчиків, 5 пристрій переходить у режим зниженого енергоспоживання. перейде в режим охорони й зниженого енергоспоУ випадку порушення простору, який охороняживання. Телефон 35 і пульт-пейджер 9, при цьоється - відкриванні дверей або вікон, розбитті скла, му необхідно зберігати в недоступному для злодія русі порушника в зоні контролю датчиків 5 або 31, місці. спрацювання датчиків 20 або 21 й, як наслідок, по При проникненні руки злодія в сумку вбудовакоманді вузла 6 звуковий випромінювач 3 видає ний датчик 5 зреагує на неї й пристрій подасть акустичний тривожний сигнал, буде переданий акустичний тривожний сигнал. При цьому в злодія сигнал тривоги на телефон 35 і пульт-пейджер 9 не буде можливості відключити пристрій, тому що (які користувач носить із собою і якщо користувач вимикач 2 заблокований електронним ключем вуперебуває в зоні радіо прийому пульта-пейджера зла 1. Те ж саме відбувається при порізі стінки 9), сигнал включення зовнішніх пристроїв відеокасумки. Датчик 21 видасть пристрою сигнал порумери 36 і відеореєстратора 37. Якщо до пристрою шення цілісності сумки й воно подасть акустичний підключений камерафон (як телефон 34), то на тривожний сигнал. телефон 35 буде переданий сигнал тривоги, а на Для відключення пристрою необхідно з телеекран цього телефону - зображення приміщення, фону 35 або з пульта-пейджера 9 послати в нього яке охороняється в момент тривоги. код доступу (код зняття з охорони), або піднести Для входу в приміщення, яке охороняється, й ідентифікатор 13 до сумки в тім місці де знаховідключення пристрою необхідно з телефону 35 диться пристрій на час достатній для упізнання або пульта-пейджера 7 послати в пристрій код зчитувачем 14 ідентифікатора 13, у результаті доступу (код зняття з охорони). Після цього, якщо чого пристроєм буде виданий характерний звукобув використаний ідентифікатор 13 і зчитувач 15 вий сигнал. Після цього відкрити сумку й вимика(для більш надійної охорони), користувачеві необчем 2 відключити пристрій. хідно піднести ідентифікатор 13 впритул до дверей Варіант 5. Робота в якості охоронного прибіля дверної ручки до розташованого із протилежстрою коштовних предметів при збереженні їх у ної сторони дверей зчитувача 15, на час достатній шухлядах меблів, за дверцями секретера і подібдля обміну кодовою інформацією між ідентифіканих місцях тором 13 і зчитувачем 15 (при цьому пролунає Цей варіант роботи аналогічний варіанту 2. попереджуючий сигнал, що підказує користувачеві Пристрій установлюють (кладуть) біля передньої про можливості входу в приміщення), відкрити стінки шухляди або відразу за меблевими дверцявхідні двері, увійти в приміщення й вимикачем 2 ми одним з датчиків 5 убік відкриття дверець або відключити пристрій (при надходженні в пристрій висування шухляди. Для збереження тривалої коду доступу вимикач 2 буде розблоковано). працездатності пристрою до нього можна приєдАналогічно вищеописаному роблять при виконати блок 27 (при необхідності просмикнувши меристанні пристрою для охорони салону автомобірежний шнур виходу живлення через заздалегідь ля, з тією лише різницею, що після включення пророблений отвір у задній стінці меблів). Для пристрою за допомогою вузлів 11 і 12 вибирають посилення потужності тривожного сигналу до привідповідну програму, що зменшує поріг спрацьовустрою через з'єднувачі 25 і 26 приєднати сирену вання датчиків 5 для виключення помилкових 24. Її можна встановити у віддаленому місці, де спрацьовувань пристрою. вона буде добре чутна сторонніми людьми, підВаріант 3. Робота в якості мобільного сигнальключивши її кабель до пристрою через той же ного пристрою отвір, через яке проходить кабель зовнішнього Зовнішні пристрої в цьому варіанті роботи не живлення. При цьому, для відволікання уваги поприєднуються до пристрою. Вхід у режим здійснюрушника на сирену, вибором відповідної програми ється натисканням і утриманням визначеної кнопза допомогою вузла 11 (після включення живлення ки (кнопки тривоги) вузла 11 з наступним включенпристрою) може бути відключена подача тривожням пристрою вимикачем 2. У цьому режимі ного сигналу самим пристроєм (звуковим випроміпрограмним шляхом відключені датчики 5 і 20. У нювачем 3). випадку погрози користувачеві він повинен відпусПристрій включається вимикачем 2. Через 10тити кнопку тривоги вузла 11 і при цьому пристрій 60 із пристрій переходить у робочий режим. видасть акустичний сигнал тривоги. При відкриванні дверей меблів або висуванні шухляди спрацюють датчики 21 або 5 (останні 19 45629 20 зреагують на зміну теплового фону внаслідок влувикористовувати датчики 21 у виді досить тонкого чення рук злодія в зону їхнього огляду) і пристрій електропровідного проводу (жили) який по перивидасть тривожний сигнал з одночасною передаметрі території, яка охороняється, в 10-20 см від чею користувачеві на телефон 35 і пульт-пейджер землі поперек передбачуваного маршруту руху 9 повідомлення про спробу крадіжки предметів, які порушника. Вимикачем 2 включити пристрій і поохороняються. ставити його на охорону за допомогою телефону Для відключення пристрою необхідно з теле35 або пульта-пейджера 9. фону 35 або з пульта-пейджера 9 послати в приУ випадку руху порушника в зоні реакції датчистрій код доступу (код зняття з охорони). Після ків 5 або обриву датчика 21 пристрій видасть акусцього відкрити дверці меблів (висунути шухляду) і тичний тривожний сигнал і віддасть на телефон 35 вимикачем 2 відключити пристрій. або пульт-пейджер 9 або пульт служби охорони Варіант 6. Робота в якості охоронного присигнал тривоги (через телефон 34). строю сейфа Якщо користувач не бажає сповіщати порушЦей варіант роботи аналогічний варіанту 6 з ника про фіксацію порушення пристроєм, по вклютією різницею, що пристрій буде працювати тільки ченню пристрою він повинен відключити подачу на внутрішньому автономному джерелу живлення тривожного акустичного сигналу за допомогою й зняття з охорони пристрою буде практично невузлів 11 і 12, вибравши відповідну програму роможливо через екранування пристрою й телефону боти пристрою. При використанні пристрою й те34 металевим корпусом сейфа. У цьому випадку лефону 34 під відкритим небом їх необхідно навідразу після відкриття дверець сейфа необхідно з крити листом металу, пластику або чогось іншого, телефону 35 або з пульта-пейджера 9 послати в що захищає їх від атмосферних опадів. пристрій код доступу. Акустичний сигнал тривоги Відключення пристрою виробляється за допоперестане при цьому видаватися. Після цього відмогою телефону 35 або пульта-пейджера 9 і вимикрити дверці сейфа й вимикачем 2 відключити кача 2. пристрій. У такий спосіб пристрій, що заявляється, викоВаріант 7. Робота в якості охоронного принаний за наведеною схемою й описом, дозволяє строю території досягти бажаного результату по створенню малоЦей варіант роботи пристрою відбувається габаритного, який носять у кишені або сумці, багааналогічно варіанту 2 з деякими доповненнями. тофункціонального персонального мобільного Для охорони якоїсь території (наприклад саду) охоронного пристрою, більше надійного при викопристрій розташувати в непомітному місці розтаристанні для охорони житлового й іншого примішувавши його одним з датчиків 5 убік передбачущення, території, автомобіля й застосовування ваного маршруту руху порушника. Можна викорисйого як охоронного пристрою сумки, і коштовних товувати датчик 31, який володіє більшою речей, збережених в меблях, сейфі й придатного чутливість і може зафіксувати рух порушника на для експлуатації в різноманітних побутових умобільшому видаленні, ніж датчики 5. Також можна вах. 21 Комп’ютерна верстка В. Мацело 45629 Підписне 22 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
