Мобільний пристрій охоронної сигналізації

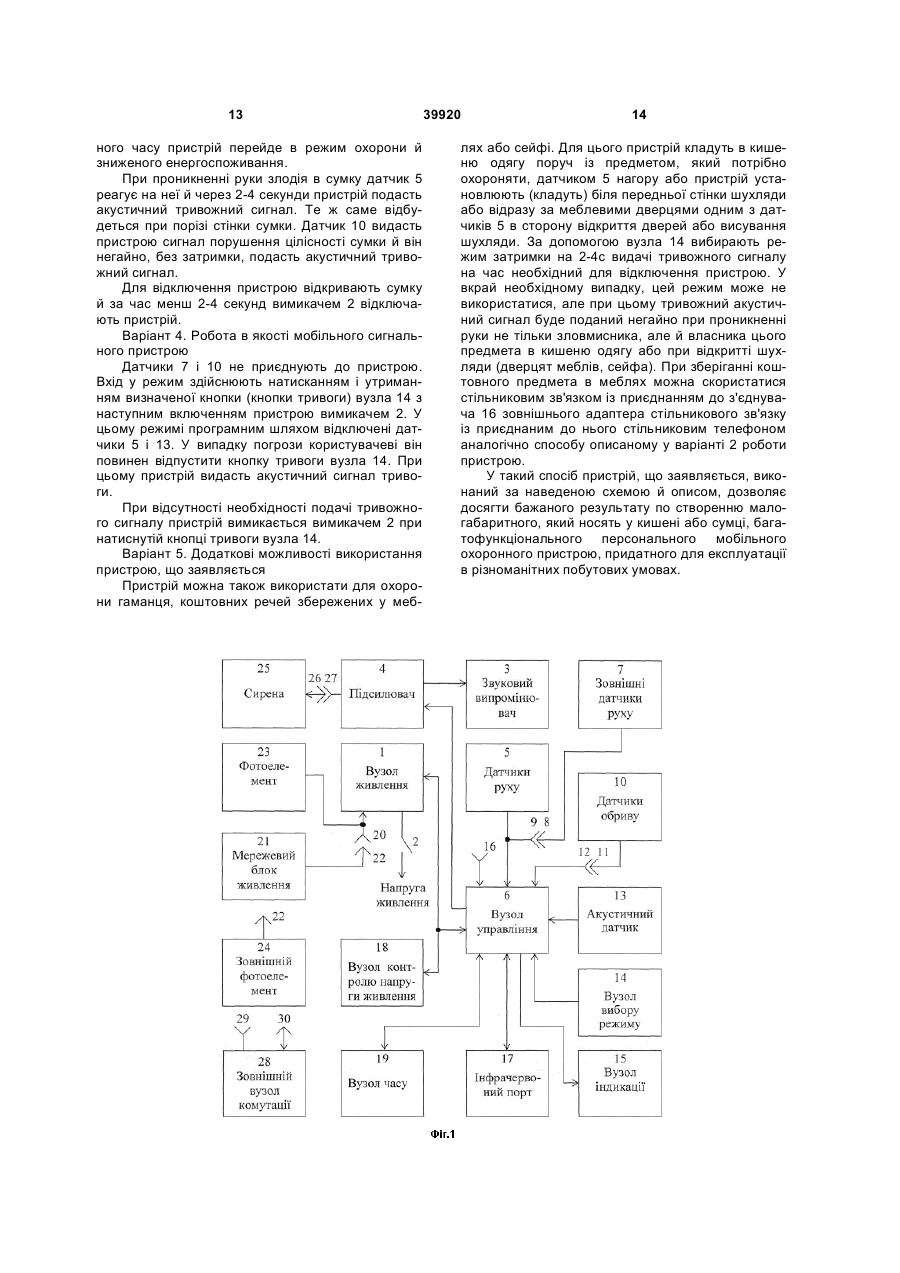

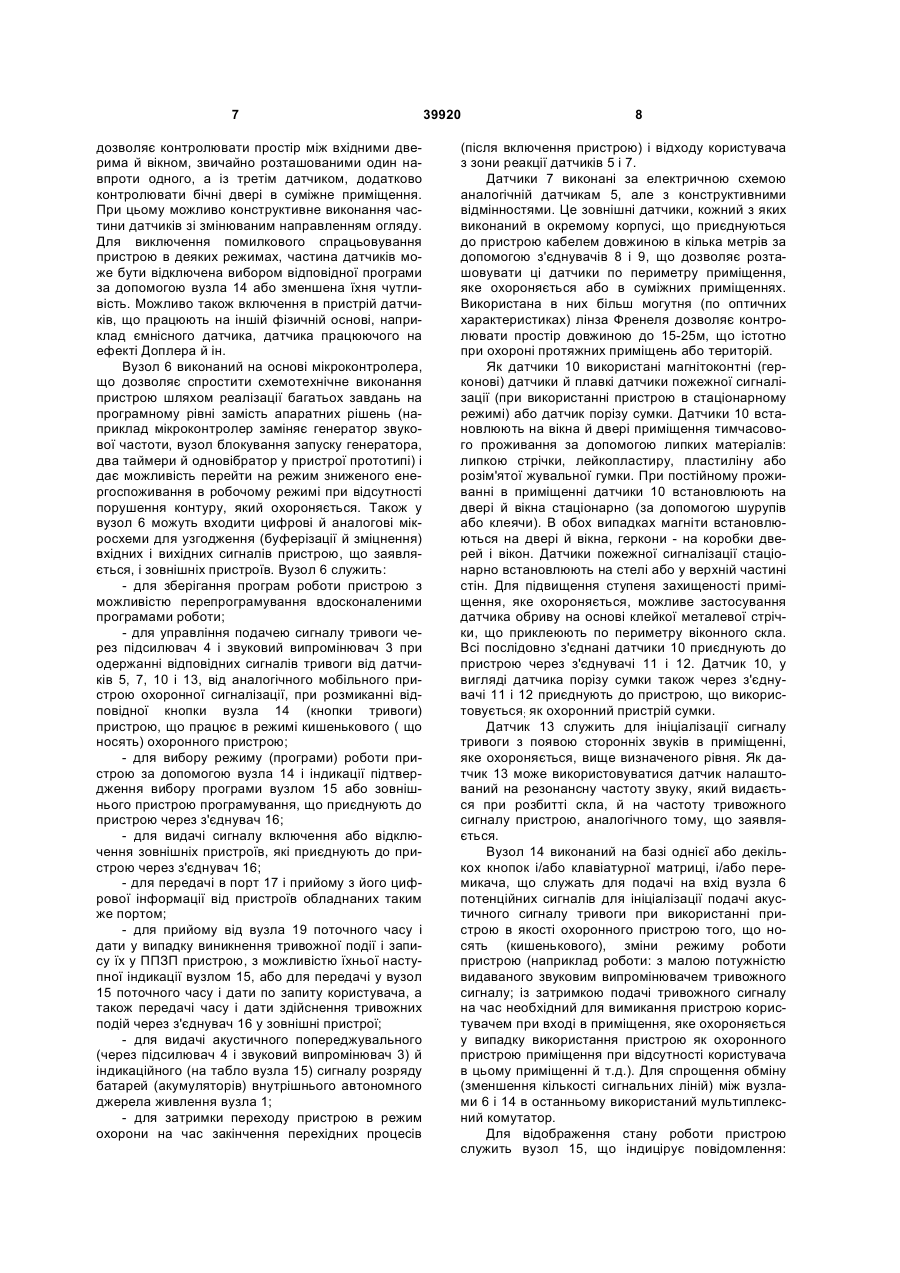

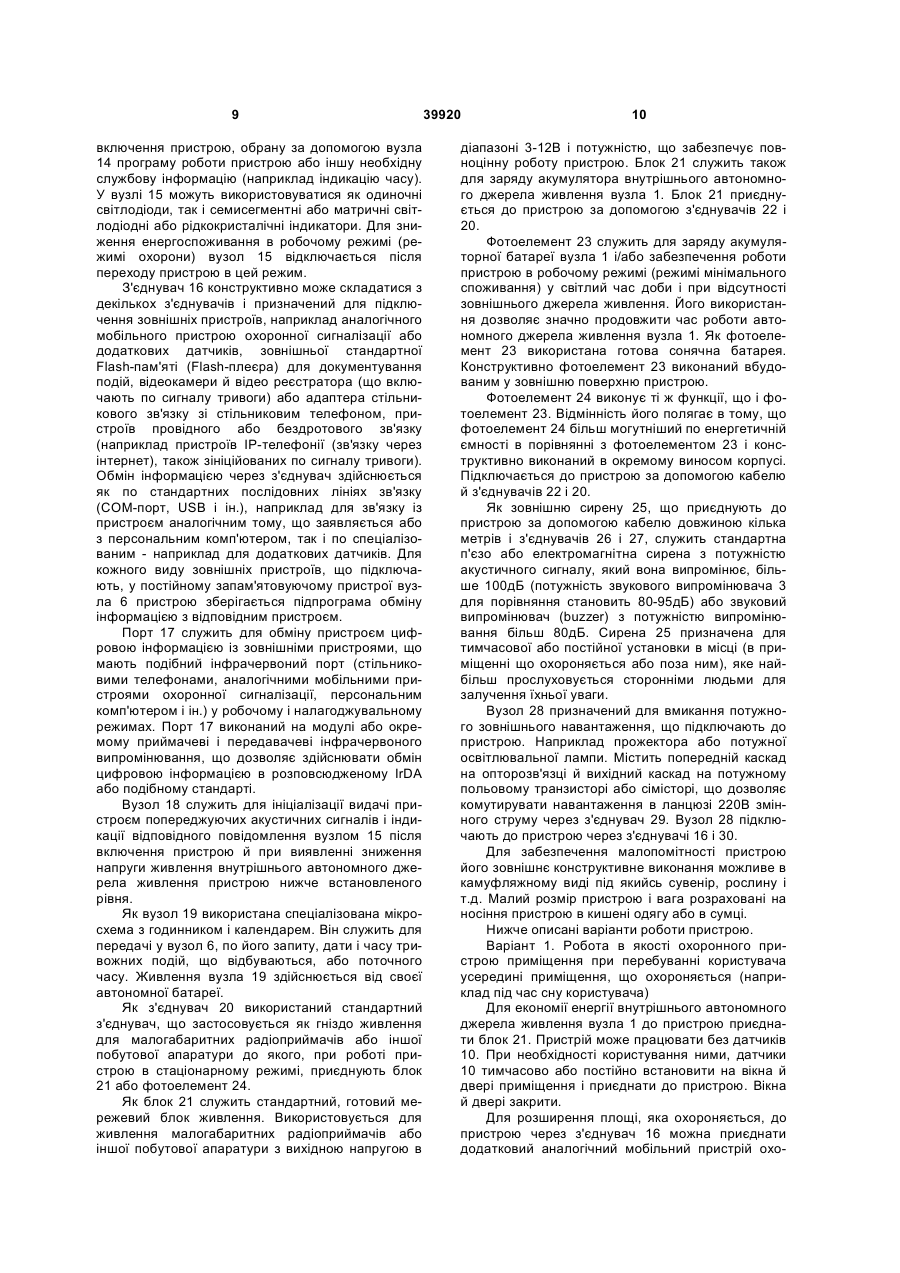

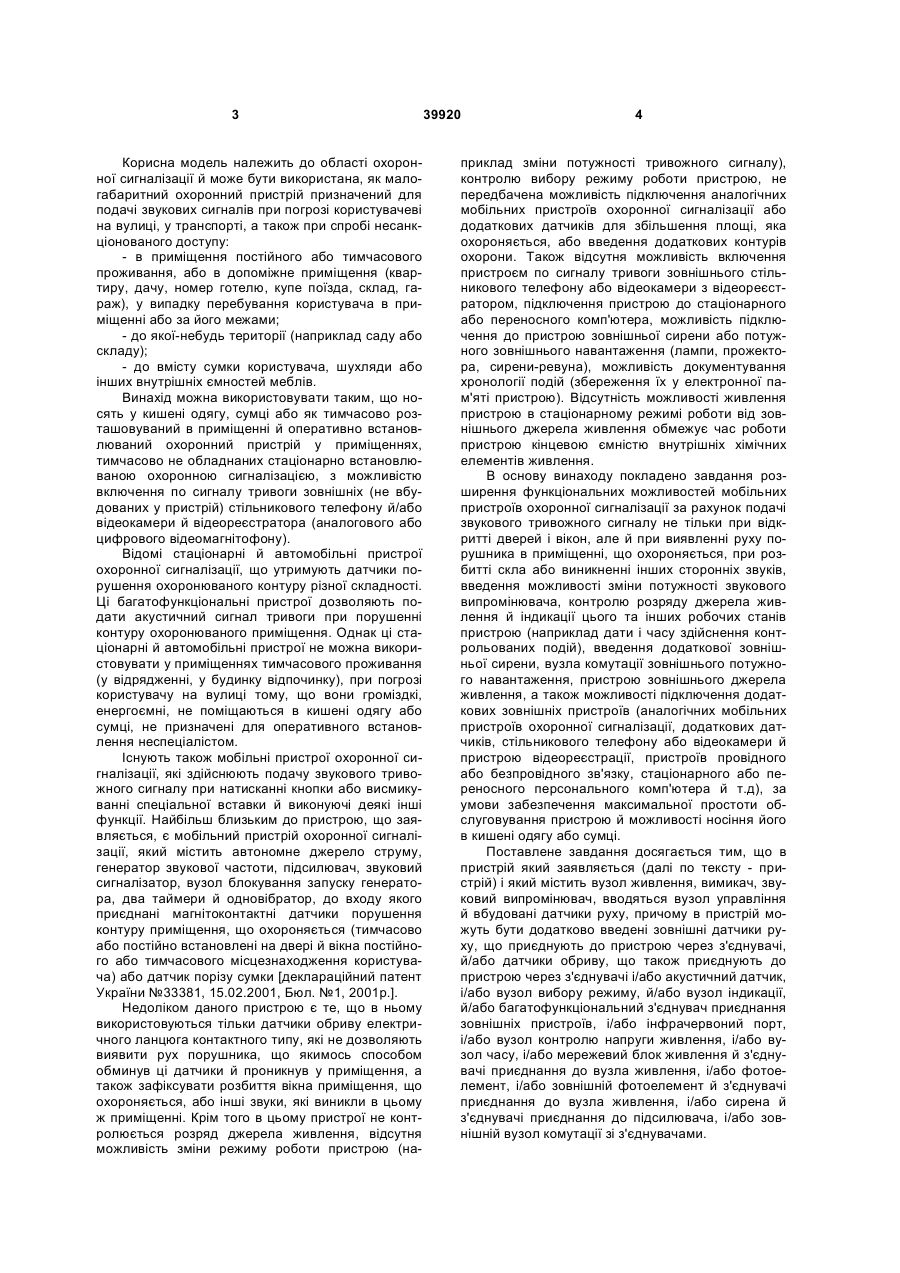

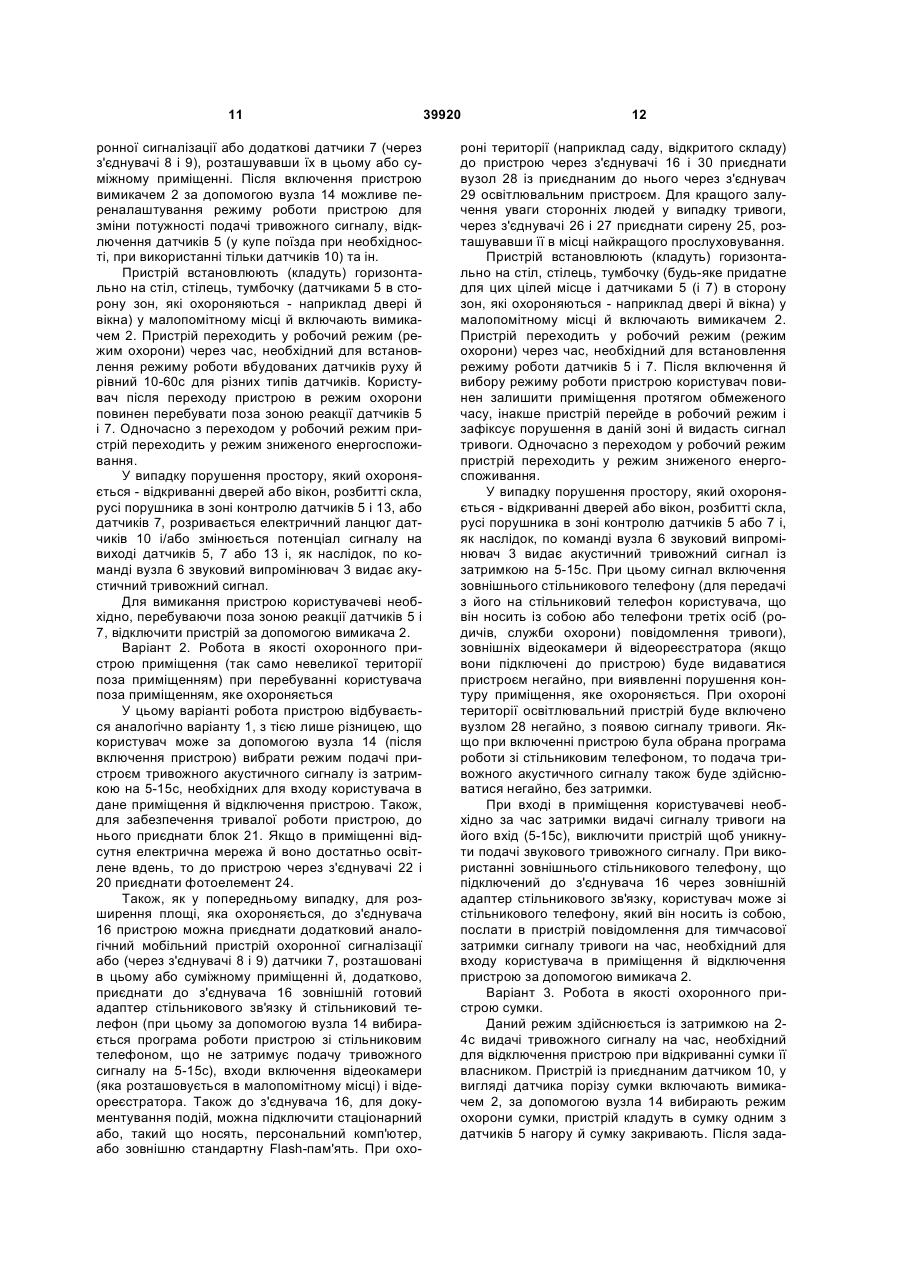

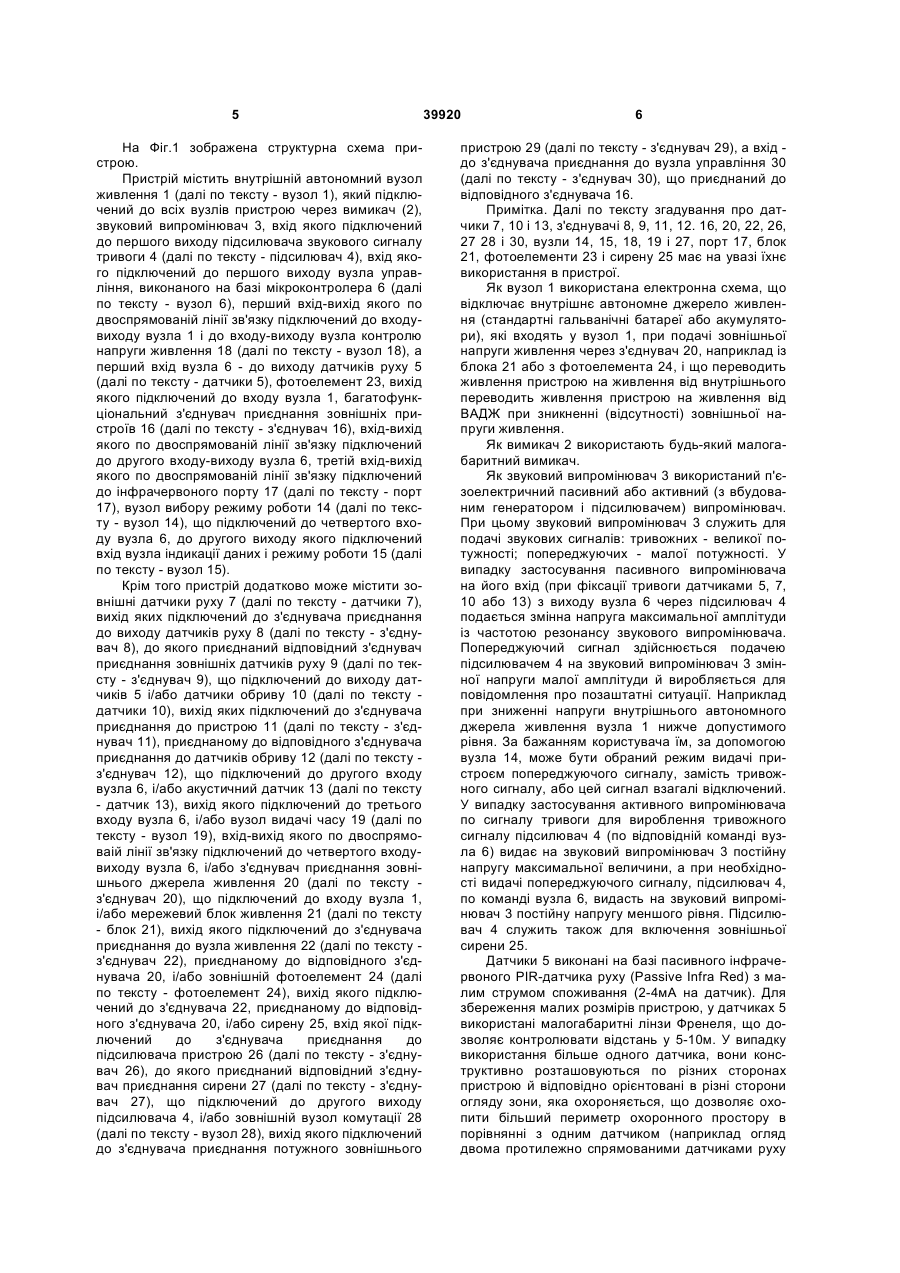

1. Мобільний пристрій охоронної сигналізації, що містить внутрішній автономний вузол живлення (1), який підключений до всіх вузлів пристрою через вимикач (2), звуковий випромінювач (3), вхід якого підключений до першого виходу підсилювача звукового сигналу тривоги (4), який відрізняється тим, що додатково містить датчики руху (5), вузол керування, виконаний на базі мікроконтролера (6), вузол вибору режиму роботи (14), вузол індикації даних і режиму роботи (15), багатофункціональний з'єднувач приєднання зовнішніх пристроїв (16), інфрачервоний порт (17), вузол контролю напруги живлення (18), фотоелемент (23), причому вихід датчиків руху (5) підключений до першого входу вузла керування, виконаного на базі мікроконтролера (6), вихід фотоелемента (23) підключений до входу внутрішнього автономного вузла живлення (1), вхід-вихід якого по двоспрямованій лінії зв'язку підключений до входу-виходу вузла контролю напруги живлення (18) і до першого входу-виходу вузла керування, виконаного на базі мікроконтролера (6), другий вхід-вихід якого по двоспрямованій лінії зв'язку підключений до багатофункціонального з'єднувача приєднання зовнішніх пристроїв (16), третій вхід-вихід - до інфрачервоного порту (17), а вихід вузла вибору режиму роботи (14) підключений до четвертого входу вузла керування, виконаного на базі мікроконтролера (6), до другого виходу якого підключений вхід вузла індикації даних і режиму роботи (15). 2. Пристрій за п. 1, який відрізняється тим, що додатково містить зовнішні датчики руху (7), вихід яких підключений до з'єднувача приєднання до виходу датчиків руху (8), до якого приєднаний відповідний з'єднувач приєднання зовнішніх датчиків руху (9), що підключений до виходу датчиків руху (5) і до першого входу вузла керування, виконаного на базі мікроконтролера (6). 3. Пристрій за п. 1 або 2, який відрізняється тим, що додатково містить датчики обриву (10), вихід 2 (19) 1 3 Корисна модель належить до області охоронної сигналізації й може бути використана, як малогабаритний охоронний пристрій призначений для подачі звукових сигналів при погрозі користувачеві на вулиці, у транспорті, а також при спробі несанкціонованого доступу: - в приміщення постійного або тимчасового проживання, або в допоміжне приміщення (квартиру, дачу, номер готелю, купе поїзда, склад, гараж), у випадку перебування користувача в приміщенні або за його межами; - до якої-небудь території (наприклад саду або складу); - до вмісту сумки користувача, шухляди або інших внутрішніх ємностей меблів. Винахід можна використовувати таким, що носять у кишені одягу, сумці або як тимчасово розташовуваний в приміщенні й оперативно встановлюваний охоронний пристрій у приміщеннях, тимчасово не обладнаних стаціонарно встановлюваною охоронною сигналізацією, з можливістю включення по сигналу тривоги зовнішніх (не вбудованих у пристрій) стільникового телефону й/або відеокамери й відеореєстратора (аналогового або цифрового відеомагнітофону). Відомі стаціонарні й автомобільні пристрої охоронної сигналізації, що утримують датчики порушення охоронюваного контуру різної складності. Ці багатофункціональні пристрої дозволяють подати акустичний сигнал тривоги при порушенні контуру охоронюваного приміщення. Однак ці стаціонарні й автомобільні пристрої не можна використовувати у приміщеннях тимчасового проживання (у відрядженні, у будинку відпочинку), при погрозі користувачу на вулиці тому, що вони громіздкі, енергоємні, не поміщаються в кишені одягу або сумці, не призначені для оперативного встановлення неспеціалістом. Існують також мобільні пристрої охоронної сигналізації, які здійснюють подачу звукового тривожного сигналу при натисканні кнопки або висмикуванні спеціальної вставки й виконуючі деякі інші функції. Найбільш близьким до пристрою, що заявляється, є мобільний пристрій охоронної сигналізації, який містить автономне джерело струму, генератор звукової частоти, підсилювач, звуковий сигналізатор, вузол блокування запуску генератора, два таймери й одновібратор, до входу якого приєднані магнітоконтактні датчики порушення контуру приміщення, що охороняється (тимчасово або постійно встановлені на двері й вікна постійного або тимчасового місцезнаходження користувача) або датчик порізу сумки [деклараційний патент України №33381, 15.02.2001, Бюл. №1, 2001р.]. Недоліком даного пристрою є те, що в ньому використовуються тільки датчики обриву електричного ланцюга контактного типу, які не дозволяють виявити рух порушника, що якимось способом обминув ці датчики й проникнув у приміщення, а також зафіксувати розбиття вікна приміщення, що охороняється, або інші звуки, які виникли в цьому ж приміщенні. Крім того в цьому пристрої не контролюється розряд джерела живлення, відсутня можливість зміни режиму роботи пристрою (на 39920 4 приклад зміни потужності тривожного сигналу), контролю вибору режиму роботи пристрою, не передбачена можливість підключення аналогічних мобільних пристроїв охоронної сигналізації або додаткових датчиків для збільшення площі, яка охороняється, або введення додаткових контурів охорони. Також відсутня можливість включення пристроєм по сигналу тривоги зовнішнього стільникового телефону або відеокамери з відеореєстратором, підключення пристрою до стаціонарного або переносного комп'ютера, можливість підключення до пристрою зовнішньої сирени або потужного зовнішнього навантаження (лампи, прожектора, сирени-ревуна), можливість документування хронології подій (збереження їх у електронної пам'яті пристрою). Відсутність можливості живлення пристрою в стаціонарному режимі роботи від зовнішнього джерела живлення обмежує час роботи пристрою кінцевою ємністю внутрішніх хімічних елементів живлення. В основу винаходу покладено завдання розширення функціональних можливостей мобільних пристроїв охоронної сигналізації за рахунок подачі звукового тривожного сигналу не тільки при відкритті дверей і вікон, але й при виявленні руху порушника в приміщенні, що охороняється, при розбитті скла або виникненні інших сторонніх звуків, введення можливості зміни потужності звукового випромінювача, контролю розряду джерела живлення й індикації цього та інших робочих станів пристрою (наприклад дати і часу здійснення контрольованих подій), введення додаткової зовнішньої сирени, вузла комутації зовнішнього потужного навантаження, пристрою зовнішнього джерела живлення, а також можливості підключення додаткових зовнішніх пристроїв (аналогічних мобільних пристроїв охоронної сигналізації, додаткових датчиків, стільникового телефону або відеокамери й пристрою відеореєстрації, пристроїв провідного або безпровідного зв'язку, стаціонарного або переносного персонального комп'ютера й т.д), за умови забезпечення максимальної простоти обслуговування пристрою й можливості носіння його в кишені одягу або сумці. Поставлене завдання досягається тим, що в пристрій який заявляється (далі по тексту - пристрій) і який містить вузол живлення, вимикач, звуковий випромінювач, вводяться вузол управління й вбудовані датчики руху, причому в пристрій можуть бути додатково введені зовнішні датчики руху, що приєднують до пристрою через з'єднувачі, й/або датчики обриву, що також приєднують до пристрою через з'єднувачі і/або акустичний датчик, і/або вузол вибору режиму, й/або вузол індикації, й/або багатофункціональний з'єднувач приєднання зовнішніх пристроїв, і/або інфрачервоний порт, і/або вузол контролю напруги живлення, і/або вузол часу, і/або мережевий блок живлення й з'єднувачі приєднання до вузла живлення, і/або фотоелемент, і/або зовнішній фотоелемент й з'єднувачі приєднання до вузла живлення, і/або сирена й з'єднувачі приєднання до підсилювача, і/або зовнішній вузол комутації зі з'єднувачами. 5 На Фіг.1 зображена структурна схема пристрою. Пристрій містить внутрішній автономний вузол живлення 1 (далі по тексту - вузол 1), який підключений до всіх вузлів пристрою через вимикач (2), звуковий випромінювач 3, вхід якого підключений до першого виходу підсилювача звукового сигналу тривоги 4 (далі по тексту - підсилювач 4), вхід якого підключений до першого виходу вузла управління, виконаного на базі мікроконтролера 6 (далі по тексту - вузол 6), перший вхід-вихід якого по двоспрямованій лінії зв'язку підключений до входувиходу вузла 1 і до входу-виходу вузла контролю напруги живлення 18 (далі по тексту - вузол 18), а перший вхід вузла 6 - до виходу датчиків руху 5 (далі по тексту - датчики 5), фотоелемент 23, вихід якого підключений до входу вузла 1, багатофункціональний з'єднувач приєднання зовнішніх пристроїв 16 (далі по тексту - з'єднувач 16), вхід-вихід якого по двоспрямованій лінії зв'язку підключений до другого входу-виходу вузла 6, третій вхід-вихід якого по двоспрямованій лінії зв'язку підключений до інфрачервоного порту 17 (далі по тексту - порт 17), вузол вибору режиму роботи 14 (далі по тексту - вузол 14), що підключений до четвертого входу вузла 6, до другого виходу якого підключений вхід вузла індикації даних і режиму роботи 15 (далі по тексту - вузол 15). Крім того пристрій додатково може містити зовнішні датчики руху 7 (далі по тексту - датчики 7), вихід яких підключений до з'єднувача приєднання до виходу датчиків руху 8 (далі по тексту - з'єднувач 8), до якого приєднаний відповідний з'єднувач приєднання зовнішніх датчиків руху 9 (далі по тексту - з'єднувач 9), що підключений до виходу датчиків 5 і/або датчики обриву 10 (далі по тексту датчики 10), вихід яких підключений до з'єднувача приєднання до пристрою 11 (далі по тексту - з'єднувач 11), приєднаному до відповідного з'єднувача приєднання до датчиків обриву 12 (далі по тексту з'єднувач 12), що підключений до другого входу вузла 6, і/або акустичний датчик 13 (далі по тексту - датчик 13), вихід якого підключений до третього входу вузла 6, і/або вузол видачі часу 19 (далі по тексту - вузол 19), вхід-вихід якого по двоспрямоваій лінії зв'язку підключений до четвертого входувиходу вузла 6, і/або з'єднувач приєднання зовнішнього джерела живлення 20 (далі по тексту з'єднувач 20), що підключений до входу вузла 1, і/або мережевий блок живлення 21 (далі по тексту - блок 21), вихід якого підключений до з'єднувача приєднання до вузла живлення 22 (далі по тексту з'єднувач 22), приєднаному до відповідного з'єднувача 20, і/або зовнішній фотоелемент 24 (далі по тексту - фотоелемент 24), вихід якого підключений до з'єднувача 22, приєднаному до відповідного з'єднувача 20, і/або сирену 25, вхід якої підключений до з'єднувача приєднання до підсилювача пристрою 26 (далі по тексту - з'єднувач 26), до якого приєднаний відповідний з'єднувач приєднання сирени 27 (далі по тексту - з'єднувач 27), що підключений до другого виходу підсилювача 4, і/або зовнішній вузол комутації 28 (далі по тексту - вузол 28), вихід якого підключений до з'єднувача приєднання потужного зовнішнього 39920 6 пристрою 29 (далі по тексту - з'єднувач 29), а вхід до з'єднувача приєднання до вузла управління 30 (далі по тексту - з'єднувач 30), що приєднаний до відповідного з'єднувача 16. Примітка. Далі по тексту згадування про датчики 7, 10 і 13, з'єднувачі 8, 9, 11, 12. 16, 20, 22, 26, 27 28 і 30, вузли 14, 15, 18, 19 і 27, порт 17, блок 21, фотоелементи 23 і сирену 25 має на увазі їхнє використання в пристрої. Як вузол 1 використана електронна схема, що відключає внутрішнє автономне джерело живлення (стандартні гальванічні батареї або акумулятори), які входять у вузол 1, при подачі зовнішньої напруги живлення через з'єднувач 20, наприклад із блока 21 або з фотоелемента 24, і що переводить живлення пристрою на живлення від внутрішнього переводить живлення пристрою на живлення від ВАДЖ при зникненні (відсутності) зовнішньої напруги живлення. Як вимикач 2 використають будь-який малогабаритний вимикач. Як звуковий випромінювач 3 використаний п'єзоелектричний пасивний або активний (з вбудованим генератором і підсилювачем) випромінювач. При цьому звуковий випромінювач 3 служить для подачі звукових сигналів: тривожних - великої потужності; попереджуючих - малої потужності. У випадку застосування пасивного випромінювача на його вхід (при фіксації тривоги датчиками 5, 7, 10 або 13) з виходу вузла 6 через підсилювач 4 подається змінна напруга максимальної амплітуди із частотою резонансу звукового випромінювача. Попереджуючий сигнал здійснюється подачею підсилювачем 4 на звуковий випромінювач 3 змінної напруги малої амплітуди й виробляється для повідомлення про позаштатні ситуації. Наприклад при зниженні напруги внутрішнього автономного джерела живлення вузла 1 нижче допустимого рівня. За бажанням користувача їм, за допомогою вузла 14, може бути обраний режим видачі пристроєм попереджуючого сигналу, замість тривожного сигналу, або цей сигнал взагалі відключений. У випадку застосування активного випромінювача по сигналу тривоги для вироблення тривожного сигналу підсилювач 4 (по відповідній команді вузла 6) видає на звуковий випромінювач 3 постійну напругу максимальної величини, а при необхідності видачі попереджуючого сигналу, підсилювач 4, по команді вузла 6, видасть на звуковий випромінювач 3 постійну напругу меншого рівня. Підсилювач 4 служить також для включення зовнішньої сирени 25. Датчики 5 виконані на базі пасивного інфрачервоного PIR-датчика руху (Passive Infra Red) з малим струмом споживання (2-4мА на датчик). Для збереження малих розмірів пристрою, у датчиках 5 використані малогабаритні лінзи Френеля, що дозволяє контролювати відстань у 5-10м. У випадку використання більше одного датчика, вони конструктивно розташовуються по різних сторонах пристрою й відповідно орієнтовані в різні сторони огляду зони, яка охороняється, що дозволяє охопити більший периметр охоронного простору в порівнянні з одним датчиком (наприклад огляд двома протилежно спрямованими датчиками руху 7 дозволяє контролювати простір між вхідними дверима й вікном, звичайно розташованими один навпроти одного, а із третім датчиком, додатково контролювати бічні двері в суміжне приміщення. При цьому можливо конструктивне виконання частини датчиків зі змінюваним направленням огляду. Для виключення помилкового спрацьовування пристрою в деяких режимах, частина датчиків може бути відключена вибором відповідної програми за допомогою вузла 14 або зменшена їхня чутливість. Можливо також включення в пристрій датчиків, що працюють на іншій фізичній основі, наприклад ємнісного датчика, датчика працюючого на ефекті Доплера й ін. Вузол 6 виконаний на основі мікроконтролера, що дозволяє спростити схемотехнічне виконання пристрою шляхом реалізації багатьох завдань на програмному рівні замість апаратних рішень (наприклад мікроконтролер заміняє генератор звукової частоти, вузол блокування запуску генератора, два таймери й одновібратор у пристрої прототипі) і дає можливість перейти на режим зниженого енергоспоживання в робочому режимі при відсутності порушення контуру, який охороняється. Також у вузол 6 можуть входити цифрові й аналогові мікросхеми для узгодження (буферізації й зміцнення) вхідних і вихідних сигналів пристрою, що заявляється, і зовнішніх пристроїв. Вузол 6 служить: - для зберігання програм роботи пристрою з можливістю перепрограмування вдосконаленими програмами роботи; - для управління подачею сигналу тривоги через підсилювач 4 і звуковий випромінювач 3 при одержанні відповідних сигналів тривоги від датчиків 5, 7, 10 і 13, від аналогічного мобільного пристрою охоронної сигналізації, при розмиканні відповідної кнопки вузла 14 (кнопки тривоги) пристрою, що працює в режимі кишенькового ( що носять) охоронного пристрою; - для вибору режиму (програми) роботи пристрою за допомогою вузла 14 і індикації підтвердження вибору програми вузлом 15 або зовнішнього пристрою програмування, що приєднують до пристрою через з'єднувач 16; - для видачі сигналу включення або відключення зовнішніх пристроїв, які приєднують до пристрою через з'єднувач 16; - для передачі в порт 17 і прийому з його цифрової інформації від пристроїв обладнаних таким же портом; - для прийому від вузла 19 поточного часу і дати у випадку виникнення тривожної події і запису їх у ППЗП пристрою, з можливістю їхньої наступної індикації вузлом 15, або для передачі у вузол 15 поточного часу і дати по запиту користувача, а також передачі часу і дати здійснення тривожних подій через з'єднувач 16 у зовнішні пристрої; - для видачі акустичного попереджувального (через підсилювач 4 і звуковий випромінювач 3) й індикаційного (на табло вузла 15) сигналу розряду батарей (акумуляторів) внутрішнього автономного джерела живлення вузла 1; - для затримки переходу пристрою в режим охорони на час закінчення перехідних процесів 39920 8 (після включення пристрою) і відходу користувача з зони реакції датчиків 5 і 7. Датчики 7 виконані за електричною схемою аналогічній датчикам 5, але з конструктивними відмінностями. Це зовнішні датчики, кожний з яких виконаний в окремому корпусі, що приєднуються до пристрою кабелем довжиною в кілька метрів за допомогою з'єднувачів 8 і 9, що дозволяє розташовувати ці датчики по периметру приміщення, яке охороняється або в суміжних приміщеннях. Використана в них більш могутня (по оптичних характеристиках) лінза Френеля дозволяє контролювати простір довжиною до 15-25м, що істотно при охороні протяжних приміщень або територій. Як датчики 10 використані магнітоконтні (герконові) датчики й плавкі датчики пожежної сигналізації (при використанні пристрою в стаціонарному режимі) або датчик порізу сумки. Датчики 10 встановлюють на вікна й двері приміщення тимчасового проживання за допомогою липких матеріалів: липкою стрічки, лейкопластиру, пластиліну або розім'ятої жувальної гумки. При постійному проживанні в приміщенні датчики 10 встановлюють на двері й вікна стаціонарно (за допомогою шурупів або клеячи). В обох випадках магніти встановлюються на двері й вікна, геркони - на коробки дверей і вікон. Датчики пожежної сигналізації стаціонарно встановлюють на стелі або у верхній частині стін. Для підвищення ступеня захищеності приміщення, яке охороняється, можливе застосування датчика обриву на основі клейкої металевої стрічки, що приклеюють по периметру віконного скла. Всі послідовно з'єднані датчики 10 приєднують до пристрою через з'єднувачі 11 і 12. Датчик 10, у вигляді датчика порізу сумки також через з'єднувачі 11 і 12приєднують до пристрою, що використовується; як охоронний пристрій сумки. Датчик 13 служить для ініціалізації сигналу тривоги з появою сторонніх звуків в приміщенні, яке охороняється, вище визначеного рівня. Як датчик 13 може використовуватися датчик налаштований на резонансну частоту звуку, який видається при розбитті скла, й на частоту тривожного сигналу пристрою, аналогічного тому, що заявляється. Вузол 14 виконаний на базі однієї або декількох кнопок і/або клавіатурної матриці, і/або перемикача, що служать для подачі на вхід вузла 6 потенційних сигналів для ініціалізації подачі акустичного сигналу тривоги при використанні пристрою в якості охоронного пристрою того, що носять (кишенькового), зміни режиму роботи пристрою (наприклад роботи: з малою потужністю видаваного звуковим випромінювачем тривожного сигналу; із затримкою подачі тривожного сигналу на час необхідний для вимикання пристрою користувачем при вході в приміщення, яке охороняється у випадку використання пристрою як охоронного пристрою приміщення при відсутності користувача в цьому приміщенні й т.д.). Для спрощення обміну (зменшення кількості сигнальних ліній) між вузлами 6 і 14 в останньому використаний мультиплексний комутатор. Для відображення стану роботи пристрою служить вузол 15, що індицірує повідомлення: 9 включення пристрою, обрану за допомогою вузла 14 програму роботи пристрою або іншу необхідну службову інформацію (наприклад індикацію часу). У вузлі 15 можуть використовуватися як одиночні світлодіоди, так і семисегментні або матричні світлодіодні або рідкокристалічні індикатори. Для зниження енергоспоживання в робочому режимі (режимі охорони) вузол 15 відключається після переходу пристрою в цей режим. З'єднувач 16 конструктивно може складатися з декількох з'єднувачів і призначений для підключення зовнішніх пристроїв, наприклад аналогічного мобільного пристрою охоронної сигналізації або додаткових датчиків, зовнішньої стандартної Flash-пам'яті (Flash-плеєра) для документування подій, відеокамери й відео реєстратора (що включають по сигналу тривоги) або адаптера стільникового зв'язку зі стільниковим телефоном, пристроїв провідного або бездротового зв'язку (наприклад пристроїв ІР-телефонії (зв'язку через інтернет), також зініційованих по сигналу тривоги). Обмін інформацією через з'єднувач здійснюється як по стандартних послідовних лініях зв'язку (СОМ-порт, USB і ін.), наприклад для зв'язку із пристроєм аналогічним тому, що заявляється або з персональним комп'ютером, так і по спеціалізованим - наприклад для додаткових датчиків. Для кожного виду зовнішніх пристроїв, що підключають, у постійному запам'ятовуючому пристрої вузла 6 пристрою зберігається підпрограма обміну інформацією з відповідним пристроєм. Порт 17 служить для обміну пристроєм цифровою інформацією із зовнішніми пристроями, що мають подібний інфрачервоний порт (стільниковими телефонами, аналогічними мобільними пристроями охоронної сигналізації, персональним комп'ютером і ін.) у робочому і налагоджувальному режимах. Порт 17 виконаний на модулі або окремому приймачеві і передавачеві інфрачервоного випромінювання, що дозволяє здійснювати обмін цифровою інформацією в розповсюдженому IrDA або подібному стандарті. Вузол 18 служить для ініціалізації видачі пристроєм попереджуючих акустичних сигналів і індикації відповідного повідомлення вузлом 15 після включення пристрою й при виявленні зниження напруги живлення внутрішнього автономного джерела живлення пристрою нижче встановленого рівня. Як вузол 19 використана спеціалізована мікросхема з годинником і календарем. Він служить для передачі у вузол 6, по його запиту, дати і часу тривожних подій, що відбуваються, або поточного часу. Живлення вузла 19 здійснюється від своєї автономної батареї. Як з'єднувач 20 використаний стандартний з'єднувач, що застосовується як гніздо живлення для малогабаритних радіоприймачів або іншої побутової апаратури до якого, при роботі пристрою в стаціонарному режимі, приєднують блок 21 або фотоелемент 24. Як блок 21 служить стандартний, готовий мережевий блок живлення. Використовується для живлення малогабаритних радіоприймачів або іншої побутової апаратури з вихідною напругою в 39920 10 діапазоні 3-12В і потужністю, що забезпечує повноцінну роботу пристрою. Блок 21 служить також для заряду акумулятора внутрішнього автономного джерела живлення вузла 1. Блок 21 приєднується до пристрою за допомогою з'єднувачів 22 і 20. Фотоелемент 23 служить для заряду акумуляторної батареї вузла 1 і/або забезпечення роботи пристрою в робочому режимі (режимі мінімального споживання) у світлий час доби і при відсутності зовнішнього джерела живлення. Його використання дозволяє значно продовжити час роботи автономного джерела живлення вузла 1. Як фотоелемент 23 використана готова сонячна батарея. Конструктивно фотоелемент 23 виконаний вбудованим у зовнішню поверхню пристрою. Фотоелемент 24 виконує ті ж функції, що і фотоелемент 23. Відмінність його полягає в тому, що фотоелемент 24 більш могутніший по енергетичній ємності в порівнянні з фотоелементом 23 і конструктивно виконаний в окремому виносом корпусі. Підключається до пристрою за допомогою кабелю й з'єднувачів 22 і 20. Як зовнішню сирену 25, що приєднують до пристрою за допомогою кабелю довжиною кілька метрів і з'єднувачів 26 і 27, служить стандартна п'єзо або електромагнітна сирена з потужністю акустичного сигналу, який вона випромінює, більше 100дБ (потужність звукового випромінювача 3 для порівняння становить 80-95дБ) або звуковий випромінювач (buzzer) з потужністю випромінювання більш 80дБ. Сирена 25 призначена для тимчасової або постійної установки в місці (в приміщенні що охороняється або поза ним), яке найбільш прослуховується сторонніми людьми для залучення їхньої уваги. Вузол 28 призначений для вмикання потужного зовнішнього навантаження, що підключають до пристрою. Наприклад прожектора або потужної освітлювальної лампи. Містить попередній каскад на опторозв'язці й вихідний каскад на потужному польовому транзисторі або сімісторі, що дозволяє комутирувати навантаження в ланцюзі 220В змінного струму через з'єднувач 29. Вузол 28 підключають до пристрою через з'єднувачі 16 і 30. Для забезпечення малопомітності пристрою його зовнішнє конструктивне виконання можливе в камуфляжному виді під якийсь сувенір, рослину і т.д. Малий розмір пристрою і вага розраховані на носіння пристрою в кишені одягу або в сумці. Нижче описані варіанти роботи пристрою. Варіант 1. Робота в якості охоронного пристрою приміщення при перебуванні користувача усередині приміщення, що охороняється (наприклад під час сну користувача) Для економії енергії внутрішнього автономного джерела живлення вузла 1 до пристрою приєднати блок 21. Пристрій може працювати без датчиків 10. При необхідності користування ними, датчики 10 тимчасово або постійно встановити на вікна й двері приміщення і приєднати до пристрою. Вікна й двері закрити. Для розширення площі, яка охороняється, до пристрою через з'єднувач 16 можна приєднати додатковий аналогічний мобільний пристрій охо 11 ронної сигналізації або додаткові датчики 7 (через з'єднувачі 8 і 9), розташувавши їх в цьому або суміжному приміщенні. Після включення пристрою вимикачем 2 за допомогою вузла 14 можливе переналаштування режиму роботи пристрою для зміни потужності подачі тривожного сигналу, відключення датчиків 5 (у купе поїзда при необхідності, при використанні тільки датчиків 10) та ін. Пристрій встановлюють (кладуть) горизонтально на стіл, стілець, тумбочку (датчиками 5 в сторону зон, які охороняються - наприклад двері й вікна) у малопомітному місці й включають вимикачем 2. Пристрій переходить у робочий режим (режим охорони) через час, необхідний для встановлення режиму роботи вбудованих датчиків руху й рівний 10-60с для різних типів датчиків. Користувач після переходу пристрою в режим охорони повинен перебувати поза зоною реакції датчиків 5 і 7. Одночасно з переходом у робочий режим пристрій переходить у режим зниженого енергоспоживання. У випадку порушення простору, який охороняється - відкриванні дверей або вікон, розбитті скла, русі порушника в зоні контролю датчиків 5 і 13, або датчиків 7, розривається електричний ланцюг датчиків 10 і/або змінюється потенціал сигналу на виході датчиків 5, 7 або 13 і, як наслідок, по команді вузла 6 звуковий випромінювач 3 видає акустичний тривожний сигнал. Для вимикання пристрою користувачеві необхідно, перебуваючи поза зоною реакції датчиків 5 і 7, відключити пристрій за допомогою вимикача 2. Варіант 2. Робота в якості охоронного пристрою приміщення (так само невеликої території поза приміщенням) при перебуванні користувача поза приміщенням, яке охороняється У цьому варіанті робота пристрою відбувається аналогічно варіанту 1, з тією лише різницею, що користувач може за допомогою вузла 14 (після включення пристрою) вибрати режим подачі пристроєм тривожного акустичного сигналу із затримкою на 5-15с, необхідних для входу користувача в дане приміщення й відключення пристрою. Також, для забезпечення тривалої роботи пристрою, до нього приєднати блок 21. Якщо в приміщенні відсутня електрична мережа й воно достатньо освітлене вдень, то до пристрою через з'єднувачі 22 і 20 приєднати фотоелемент 24. Також, як у попередньому випадку, для розширення площі, яка охороняється, до з'єднувача 16 пристрою можна приєднати додатковий аналогічний мобільний пристрій охоронної сигналізації або (через з'єднувачі 8 і 9) датчики 7, розташовані в цьому або суміжному приміщенні й, додатково, приєднати до з'єднувача 16 зовнішній готовий адаптер стільникового зв'язку й стільниковий телефон (при цьому за допомогою вузла 14 вибирається програма роботи пристрою зі стільниковим телефоном, що не затримує подачу тривожного сигналу на 5-15с), входи включення відеокамери (яка розташовується в малопомітному місці) і відеореєстратора. Також до з'єднувача 16, для документування подій, можна підключити стаціонарний або, такий що носять, персональний комп'ютер, або зовнішню стандартну Flash-пам'ять. При охо 39920 12 роні території (наприклад саду, відкритого складу) до пристрою через з'єднувачі 16 і 30 приєднати вузол 28 із приєднаним до нього через з'єднувач 29 освітлювальним пристроєм. Для кращого залучення уваги сторонніх людей у випадку тривоги, через з'єднувачі 26 і 27 приєднати сирену 25, розташувавши її в місці найкращого прослуховування. Пристрій встановлюють (кладуть) горизонтально на стіл, стілець, тумбочку (будь-яке придатне для цих цілей місце і датчиками 5 (і 7) в сторону зон, які охороняються - наприклад двері й вікна) у малопомітному місці й включають вимикачем 2. Пристрій переходить у робочий режим (режим охорони) через час, необхідний для встановлення режиму роботи датчиків 5 і 7. Після включення й вибору режиму роботи пристрою користувач повинен залишити приміщення протягом обмеженого часу, інакше пристрій перейде в робочий режим і зафіксує порушення в даній зоні й видасть сигнал тривоги. Одночасно з переходом у робочий режим пристрій переходить у режим зниженого енергоспоживання. У випадку порушення простору, який охороняється - відкриванні дверей або вікон, розбитті скла, русі порушника в зоні контролю датчиків 5 або 7 і, як наслідок, по команді вузла 6 звуковий випромінювач 3 видає акустичний тривожний сигнал із затримкою на 5-15с. При цьому сигнал включення зовнішнього стільникового телефону (для передачі з його на стільниковий телефон користувача, що він носить із собою або телефони третіх осіб (родичів, служби охорони) повідомлення тривоги), зовнішніх відеокамери й відеореєстратора (якщо вони підключені до пристрою) буде видаватися пристроєм негайно, при виявленні порушення контуру приміщення, яке охороняється. При охороні території освітлювальний пристрій буде включено вузлом 28 негайно, з появою сигналу тривоги. Якщо при включенні пристрою була обрана програма роботи зі стільниковим телефоном, то подача тривожного акустичного сигналу також буде здійснюватися негайно, без затримки. При вході в приміщення користувачеві необхідно за час затримки видачі сигналу тривоги на його вхід (5-15с), виключити пристрій щоб уникнути подачі звукового тривожного сигналу. При використанні зовнішнього стільникового телефону, що підключений до з'єднувача 16 через зовнішній адаптер стільникового зв'язку, користувач може зі стільникового телефону, який він носить із собою, послати в пристрій повідомлення для тимчасової затримки сигналу тривоги на час, необхідний для входу користувача в приміщення й відключення пристрою за допомогою вимикача 2. Варіант 3. Робота в якості охоронного пристрою сумки. Даний режим здійснюється із затримкою на 24с видачі тривожного сигналу на час, необхідний для відключення пристрою при відкриванні сумки її власником. Пристрій із приєднаним датчиком 10, у вигляді датчика порізу сумки включають вимикачем 2, за допомогою вузла 14 вибирають режим охорони сумки, пристрій кладуть в сумку одним з датчиків 5 нагору й сумку закривають. Після зада 13 ного часу пристрій перейде в режим охорони й зниженого енергоспоживання. При проникненні руки злодія в сумку датчик 5 реагує на неї й через 2-4 секунди пристрій подасть акустичний тривожний сигнал. Те ж саме відбудеться при порізі стінки сумки. Датчик 10 видасть пристрою сигнал порушення цілісності сумки й він негайно, без затримки, подасть акустичний тривожний сигнал. Для відключення пристрою відкривають сумку й за час менш 2-4 секунд вимикачем 2 відключають пристрій. Варіант 4. Робота в якості мобільного сигнального пристрою Датчики 7 і 10 не приєднують до пристрою. Вхід у режим здійснюють натисканням і утриманням визначеної кнопки (кнопки тривоги) вузла 14 з наступним включенням пристрою вимикачем 2. У цьому режимі програмним шляхом відключені датчики 5 і 13. У випадку погрози користувачеві він повинен відпустити кнопку тривоги вузла 14. При цьому пристрій видасть акустичний сигнал тривоги. При відсутності необхідності подачі тривожного сигналу пристрій вимикається вимикачем 2 при натиснутій кнопці тривоги вузла 14. Варіант 5. Додаткові можливості використання пристрою, що заявляється Пристрій можна також використати для охорони гаманця, коштовних речей збережених у меб 39920 14 лях або сейфі. Для цього пристрій кладуть в кишеню одягу поруч із предметом, який потрібно охороняти, датчиком 5 нагору або пристрій установлюють (кладуть) біля передньої стінки шухляди або відразу за меблевими дверцями одним з датчиків 5 в сторону відкриття дверей або висування шухляди. За допомогою вузла 14 вибирають режим затримки на 2-4с видачі тривожного сигналу на час необхідний для відключення пристрою. У вкрай необхідному випадку, цей режим може не використатися, але при цьому тривожний акустичний сигнал буде поданий негайно при проникненні руки не тільки зловмисника, але й власника цього предмета в кишеню одягу або при відкритті шухляди (дверцят меблів, сейфа). При зберіганні коштовного предмета в меблях можна скористатися стільниковим зв'язком із приєднанням до з'єднувача 16 зовнішнього адаптера стільникового зв'язку із приєднаним до нього стільниковим телефоном аналогічно способу описаному у варіанті 2 роботи пристрою. У такий спосіб пристрій, що заявляється, виконаний за наведеною схемою й описом, дозволяє досягти бажаного результату по створенню малогабаритного, який носять у кишені або сумці, багатофункціонального персонального мобільного охоронного пристрою, придатного для експлуатації в різноманітних побутових умовах. 15 Комп’ютерна верстка М. Ломалова 39920 Підписне 16 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
