Спосіб очищення води виморожуванням і побутовий виморожуючий опріснювач для його здійснення (варіанти)

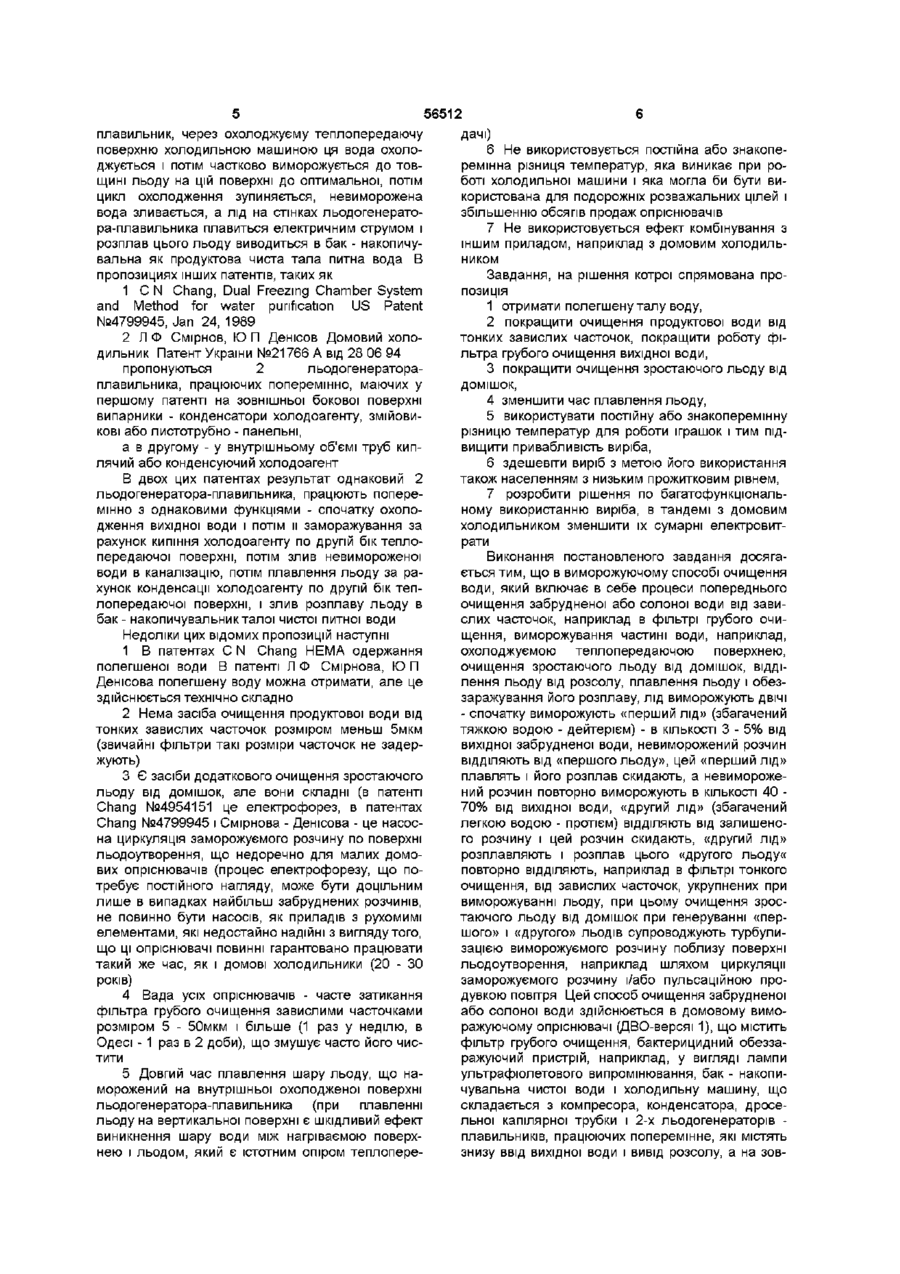

1 Виморожуючий спосіб очищення води, який включає процеси попереднього очищення забрудненої або солоної води від завислих часточок, наприклад в фільтрі грубого очищення, виморожування частини води, наприклад охолоджуваною теплопередавальною поверхнею, очищення зростаючого льоду від домішок, відділення льоду від розсолу, плавлення льоду і обеззаражування його розплаву, який відрізняється тим, що лід виморожують ДВІЧІ - спочатку виморожують "перший лід" (збагачений тяжкою водою - дейтерієм) в КІЛЬКОСТІ 3-5% від вихідної забрудненої води, невиморожений розчин ВІДДІЛЯЮТЬ від "першого льоду", цей "перший лід" плавлять і його розплав скидають, а невиморожений розчин вдруге виморожують в КІЛЬКОСТІ 40-70% від вихідної води, "другий лід" (збагачений легкою водою - протієм) ВІДДІЛЯЮТЬ ВІД залишеного розчину і цей розчин скидають, "другий лід" розплавляють і розплав цього "другого льоду" вдруге ВІДДІЛЯЮТЬ, наприклад в фільтрі тонкого очищення, від завислих часточок, збільшених при виморожуванні льоду, при цьому очищення зростаючого льоду від домішок при генеруванні "першого" і "другого" льодів супроводжують турбулізацією виморожуваного розчину поблизу поверхні льодоутворення, наприклад шляхом циркуляції заморожуваного розчину і/або пульсаційною продувкою повітря 2 Побутовий виморожуючий опріснювач (ПВО), що здійснює очищення забрудненої або солоної води згідно з способом за п 1, що містить фільтр грубого очищення, бактерицидний обеззаражуючий пристрій, наприклад у вигляді лампи ультрафіолетового випромінювання, бак - накопичувальник чистої води і холодильну машину, що складається з компресора, конденсатора, дросельної капілярної трубки і двох льодогенераторівплавильників, працюючих поперемінно, які містять знизу увід вихідної води і вивід розсолу, а на їх ЗОВНІШНІЙ боковій поверхні розміщені випарникиконденсатори холодоагенту, ЗМІЙОВИКОВІ або лис то-трубно-панельні, які мають еквіпотенційні поверхні (зовнішню І внутрішню) для створення електричного поля і очищення льоду при його кристалізації від домішок, наприклад шляхом електрофорезу, який відрізняється тим, що льодогенератори-плавильники розташовані по висоті один над одним, причому у верхнього л ьод о генератораплавильника тяжкого льоду вивід скиданого розсолу прокладений через фільтр грубого очищення вихідної води "зворотним ходом", а вивід незамороженої води спрямований в нижчий льодогенератор-плавильник полегшеного льоду, котрий, в свою чергу, має знизу вивід опрісненої води через фільтр тонкого очищення і камеру бактерицидної лампи в бак - накопичувальник чистої талої води 3 Опріснювач за п 2, який відрізняється тим, що льодогенеруюча поверхня льодогенераторівплавильників нахилена під ЗОВНІШНІМ кутом 100120° (тобто верхня частина льодогенеруючої поверхні направлена всередину цих апаратів), крім того, льодогенератори-плавильники мають перегородки висотою 0,8-0,9 висоти льодогенераторівплавильників, що сприяє циркуляції води біля охолоджуючої льодогенеруючої поверхні і розділяє льодогенератори-плавильники на два однакові по об'єму (рахуючи по моменту закінчення процесу генерування льоду) суміжні секції, що з'єднуються по воді знизу і зверху, при цьому в охолоджуваній прилеглій до поверхні випарника секції, що має ЩІЛЬНІСТЬ води 998,6 - 998,8 кг/м3 при температурі мінус 5-0°С, для примусової циркуляції розташовані в нижній частині трубки подання повітря в воду, і всередині рециркуляційну секцію, в верхній частині якої розташований нагрівник води, що забезпечує рециркуляцію води при и ЩІЛЬНОСТІ біля 1000 кг/м3 4 Опріснювач за п 2, який відрізняється тим, що на трубопроводах всмоктування і нагнітання компресора встановлена іграшка (1), яка використовує різницю температур 20-50°С, наприклад шляхом розміщення холодного і теплого трубопроводів ВІДПОВІДНО в верхній і нижній частинах прозорого щілинного вікна, що заповнене речовиною, наприклад, фарбою, забарвленим маслом, зміна ЩІЛЬНОСТІ котрої забезпечує спливання цієї речовини при нагріванні і опускання при охолодженні, а на трубопроводі вводу (виводу) теплого (холодного) ю (О ю холодоагенту в(з) льдогенератор(а) - плавильник(а) полегшеного льоду встановлена іграшка (2) -тепловий двигун, що використовує знакоперемшну різницю температур двох теплових джерел оточуючого середовища і тепла (холоду) вказаного трубопроводу, наприклад у вигляді качки, що гойдається, головка якої уводиться в тепловий контакт з вказаним трубопроводом, що приводить до того, що качка нахиляється ("п'є" воду) в тойперіод часу, коли в льодогенераторі-плавильнику генерується лід 5 Опріснювач за пп 2, 3, який відрізняється тим, що льодогенератори-плавильники вбудовані в охолоджуючу камеру побутового холодильника (ПХ) і мають канал вертикальної циркуляції повітря, суміжний з рециркуляційною секцією льодогенераторів-плавильників і який знаходиться з нею в тепловому контакті через теплоприимальну стінку 6 Опріснювач за пп 2, 3, 5, який відрізняється тим, що льодогенератори-плавильники в камері ПХ виконані прямокутними в плані, набрані з 2-4 штук і відділені один від одного повітряними щілинами шириною 15-30 мм 7 Побутовий виморожуючий опріснювач, що здій 56512 снює очищення забрудненої або солоної води згідно з способом за п 1, що містить фільтр грубого очищення, бактерицидний обеззаражуючий пристрій, наприклад у вигляді лампи ультрафіолетового випромінювання, бак - накопичувальник чистої води і холодильну машину, що складається з компресора, конденсатора, дросельної капілярної трубки, двох льодогенераторів-плавильників, працюючих поперемінно, і охолоджує ПХ, що має морозильну камеру, який відрізняється тим, що льодогенератори-плавильники розташовані по висоті один над одним у морозильній камері ПХ в період часу виморожування тяжкого і полегшеного льоду, зістиковані один з одним через проміжний плоский фільтр грубого і одночасно тонкого очищення, мають перегородки висотою 0,8-0,9 висоти льодогенераторів-плавильників, що сприяють циркуляції води біля охолоджуючої льодогенеруючої поверхні і розділяють льодогенераториплавильники на два однакові по об'єму (рахуючи по моменту закінчення процесу генерування льоду) суміжні секції, що з'єднуються по воді знизу і зверху, при цьому верхня і нижня поверхні льодогенераторів-плавильників теплоізольовані Винахід відноситься к виморожуючим способам очищення забрудненої водопроводної води, а також опріснення солоної (мінералізованої артезіанскої, морської і інш) води Спосіб очищення води може бути використаний в будь-яких виморожуючих опріснювачах В якості прикладів здійснення способу приведені три конструктивні версії домових виморожуючих опріснювачів 1 Версія 1 Побутовий виморожуючий опріснювач - автономний (ДВО-а), автомат з іграшками, призначений для багатих покупців, 2 Версія 2 Побутовий виморожуючий опріснювач, постійно вбудований в охолоджуючу камеру домового холодильника (ДВО-окдх), автомат, призначений для покупців з середнім рівнем доходів, 3 Версія 3 Побутовий виморожуючий опріснювач, який періодично приміщують в морозильну камеру домового холодильника (ДВО-мкдх), пристрій ручного керування з повітряним охолодженням, призначений для убогого населення України, Бангла Дєш, Берега Слонової Кості і інш країн, тобто покупців з злиденним рівнем доходів, Відомий спосіб і пристрій для періодичної кристалізації льоду і очищення води (див Patent USA №4954151, Sept 4, 1990 C N Chang, W M Conlon, D M Hendnck Method and means for optimizing batch crystallization for purifying water) Цей спосіб і пристрій найбільш близькі к нашому винаходу і можуть бути визнані його прототипами Виморожуючий спосіб очищення води згідно цього патенту включає в себе процеси попереднього очищення забрудненої або солоної води від завислих часточок, наприклад в фільтрі грубого очищення (це звичайний засіб), неконтактне за допомогою холодильної машини виморожування частині води (тобто через охолоджуєму теплопе редаючу поверхню), очищення зростаючого льоду від домішок (використовується електричне поле між поверхнею, на якій зростає шар льоду, і металевою еквіпотенційною поверхнею, яка розміщується всередині циліндричної поверхні зростаючого шару льоду - електрофорез), відділення льоду від розсолу (шляхом зливу незамерзлого розсолу з МІСТКОСТІ, в якої згенерувався лід), плавлення шару льоду (електричним струмом - в цьому патенті, в інших - теплом конденсації холодоагенту-це звичайний засіб) і обеззаражування його розплаву (самим фактом льодоутворення - в цьому патенті, в інших - додатково ультрафіолетовим випромінюванням) Згідно патенту за допомогою 26 рівнянь встановлюються оптимальні робочі параметри питомої поверхні виморожування і температури льодогенератора, час заморожування і плавлення льоду, товщина льодяного шару, глибина холодної води, з котрої виморожується лід, холодопродукЦІЙНІСТЬ компресору для домового виморожуючого опріснювача (ДВО) періодичної дії Конструкційно цей відомий ДВО складається з одного льодогенератора-плавильника, бака - накопичувальника чистої води і холодильної машини, що складається з компресора, конденсатора, дросельної капілярної трубки Льодогенераторплавильник має верхню охолоджуючу поверхню (тобто теплота льодоутворення від води вибирається зверху, що допомагає перемішанню заморожуємого розчину) або циліндричну бокову Крім того льодогенератор-плавильник має еквіпотенційні поверхні - зовнішню і внутрішню - для створення електричного поля і очищення льоду при його кристалізації від домішок, наприклад шляхом електрофореза Працює цей опріснювач так вихідна забруднена вода заливається в льодогенератор 56512 дачі) плавильник, через охолоджуєму теплопередаючу 6 Не використовується постійна або знакопеповерхню холодильною машиною ця вода охолоремінна різниця температур, яка виникає при роджується і потім частково виморожується до товботі холодильної машини і яка могла би бути вищині льоду на цій поверхні до оптимальної, потім користована для подорожніх розважальних цілей і цикл охолодження зупиняється, невиморожена збільшенню обсягів продаж опріснювачів вода зливається, а лід на стінках льодогенератора-плавильника плавиться електричним струмом і 7 Не використовується ефект комбінування з розплав цього льоду виводиться в бак - накопичуіншим приладом, наприклад з домовим холодильвальна як продуктова чиста тала питна вода В ником пропозициях інших патентів, таких як Завдання, на рішення котрої спрямована пропозиція 1 С N Chang, Dual Freezing Chamber System and Method for water purification US Patent 1 отримати полегшену талу воду, №4799945, Jan 24, 1989 2 покращити очищення продуктової води від тонких завислих часточок, покращити роботу фі2 Л Ф Смірнов, Ю П Денісов Домовий холольтра грубого очищення вихідної води, дильник Патент України №21766 А від 28 06 94 пропонуються 2 льодогенератора3 покращити очищення зростаючого льоду від плавильника, працюючих поперемінно, маючих у ДОМІШОК, першому патенті на зовнішньої бокової поверхні 4 зменшити час плавлення льоду, випарники - конденсатори холодоагенту, ЗМІЙОВИ5 використувати постійну або знакоперемінну КОВІ або листотрубно - панельні, різницю температур для роботи іграшок і тим підвищити привабливість виріба, а в другому - у внутрішньому об'ємі труб киплячий або конденсуючий холодоагент 6 здешевіти виріб з метою його використання також населенням з низьким прожитковим рівнем, В двох цих патентах результат однаковий 2 льодогенератора-плавильника, працюють попере7 розробити рішення по багатофункціональмінно з однаковими функціями - спочатку охолоному використанню виріба, в тандемі з домовим дження вихідної води і потім м заморажування за холодильником зменшити їх сумарні електровитрахунок кипіння холодоагенту по другій бік теплорати передаючої поверхні, потім злив невимороженої Виконання постановленого завдання досягаводи в каналізацію, потім плавлення льоду за рається тим, що в виморожуючому способі очищення хунок конденсації холодоагенту по другій бік тепводи, який включає в себе процеси попереднього лопередаючої поверхні, і злив розплаву льоду в очищення забрудненої або солоної води від завибак- накопичувальникталої чистої питної води слих часточок, наприклад в фільтрі грубого очищення, виморожування частині води, наприклад, Недоліки цих відомих пропозицій наступні охолоджуємою теплопередаючою поверхнею, 1 В патентах С N Chang НЕМА одержання очищення зростаючого льоду від домішок, віддіполегшеної води В патенті Л Ф Смірнова, Ю П лення льоду від розсолу, плавлення льоду і обезДенісова полегшену воду можна отримати, але це заражування його розплаву, лід виморожують ДВІЧІ здійснюється технічно складно - спочатку виморожують «перший лід» (збагачений 2 Нема засіба очищення продуктової води від тяжкою водою - дейтерієм) - в КІЛЬКОСТІ 3 - 5% від тонких завислих часточок розміром меньш 5мкм вихідної забрудненої води, невиморожений розчин (звичайні фільтри такі розміри часточок не задерВІДДІЛЯЮТЬ від «першого льоду», цей «перший лід» жують) плавлять і його розплав скидають, а невимороже3 Є засіби додаткового очищення зростаючого ний розчин повторно виморожують в КІЛЬКОСТІ 40 льоду від домішок, але вони складні (в патенті 70% від вихідної води, «другий лід» (збагачений Chang №4954151 це електрофорез, в патентах легкою водою - протієм) ВІДДІЛЯЮТЬ від залишеноChang №4799945 і Смірнова - Денісова - це насосго розчину і цей розчин скидають, «другий лід» на циркуляція заморожуємого розчину по поверхні розплавляють і розплав цього «другого льоду« льодоутворення, що недоречно для малих домоповторно ВІДДІЛЯЮТЬ, наприклад в фільтрі тонкого вих опріснювачів (процес електрофорезу, що поочищення, від завислих часточок, укрупнених при требує постійного нагляду, може бути доцільним виморожуванні льоду, при цьому очищення зрослише в випадках найбільш забруднених розчинів, таючого льоду від домішок при генеруванні «перне повинно бути насосів, як приладів з рухомимі шого» і «другого» льодів супроводжують турбулиелементами, які недостайно надійні з вигляду того, зацією виморожуємого розчину поблизу поверхні що ці опріснювачі повинні гарантовано працювати льодоутворення, наприклад шляхом циркуляції такий же час, як і домові холодильники (20 - ЗО заморожуємого розчину і/або пульсаційною пророків) дувкою повітря Цей способ очищення забрудненої 4 Вада усіх опріснювачів - часте затикання або солоної води здійснюється в домовому вимофільтра грубого очищення завислими часточками ражуючому опріснювачі (ДВО-версяі 1), що містить розміром 5 - 50мкм і більше (1 раз у неділю, в фільтр грубого очищення, бактерицидний обеззаОдесі - 1 раз в 2 доби), що змушує часто його чисражуючий пристрій, наприклад, у вигляді лампи тити ультрафіолетового випромінювання, бак - накопи5 Довгий час плавлення шару льоду, що начувальна чистої води і холодильну машину, що морожений на внутрішньої охолодженої поверхні складається з компресора, конденсатора, дросельодогенератора-плавильника (при плавленні льної капілярної трубки і 2-х льодогенераторів льоду на вертикальної поверхні є шкідливий ефект плавильників, працюючих поперемінне, які містять виникнення шару води між нагріваємою поверхзнизу ввід вихідної води і вивід розсолу, а на зовнею і льодом, який є істотним опіром теплопере 56512 НІШНІЙ боковій поверхні випарники - конденсатори холодоагенту, ЗМІЙОВИКОВІ або листотрубно - панельні, які мають еквіпотенційні поверхні - зовнішню і внутрішню - для створення електричного поля і очищення льоду при його кристалізації від домішок, наприклад шляхом електрофорезе, тим, що льодогенератори - плавильники розташовані по висоті один над одним, причому у верхнього льодогенератора - плавильника тяжкого льоду вивід скидаємого розсолу прокладений через фільтр грубого очищення вихідної води «зворотним ходом», а вивід незамороженої води спрямований в нижчий льодогенератор - плавильник полегшеного льоду, котрий, в свою чергу, має знизу вивід опрісненої води через фільтр тонкого очищення і потім камеру бактерицидної лампи в бак - накопичувальна чистої талої води Крім того льодогенеруюча поверхня льодогенераторів-плавильників ДВО нахилена під ЗОВНІШНІМ кутом 100 -ь 120° (тобто верхня частина льодогенеруючої поверхні направлена усередину цих апаратів), крім того льодогенератори - плавильники мають перегородки висотою 0,8 - 0,9 висоти льодогенераторів-плавильників, що сприяє циркуляції води біля охолоджуючої льодогенеруючої поверхні і розділяє льодогенератори-плавильники на 2 однакові по об'єму (рахуючи по моменту закінчення процесу генерування льоду) суміжні секції, що сповіщаються по воді знизу і зверху, при цьому в охолоджуємій, прилеглій до поверхні випарника секції, що має ЩІЛЬНІСТЬ води 998,6 + 998,8кг/м3 при температурі мінус 5 -ь 0°С, для примусової циркуляції розташовані в нижній частині трубки подання повітря в воду, і всередині рециркуляційну секцію, в верхній частині якої розташований нагрівник води, що забезпечує рециркуляцію води при її ЩІЛЬНОСТІ біля 1000кг/м3 Крім того на трубопроводах всасування і нагнітання компресора ДВО установлена іграшка 1, яка використовує різницю температур 20 - 50°С, наприклад, шляхом розміщення холодного і теплого трубопроводів ВІДПОВІДНО в верхній і нижній частинах прозорого щілинного вікна, що заповнене речовиною, наприклад, фарбою, забарвленим маслом і інш , зміна ЩІЛЬНОСТІ котрої забезпечує спливання цієї речовини при нагріванні і опускання при охолодженні, а на трубопроводі вводу (виводу) теплого (холодного) холодоагенту в(з) льдогенератор(у) - плавильник(у) полегшеного льоду установлювана іграшка 2 - тепловий двигун, що використовує знакоперемінну різницю температур двох теплових джерел - оточуючого середовища і тепла (холоду) вказаного трубопровода, наприклад, у вигляді качки, що гойдається, голівка якої уводиться в тепловий контакт з вказаним трубопроводом, що приводить до того, що качка нахиляється («п'є» воду) в той період часу, коли в льодогенераторі - плавильнику генерується лід В версії 2 ДВО його льодогенератори - плавильники вбудовані в охолоджуючу камеру домового холодильника (ДХ) і мають канал вертикальної циркуляції повітря, суміжний з рециркуляційною секцією льодогенераторів - плавильників, і який знаходиться з нею в тепловому контакті через теплоприймальну стінку, при цьому льодогенератори - плавильники в камері ДХ виконані прямокутними 8 в плані, набрані з 2-х - 4-х штук, і відділені один від одного повітряними щілями шириною 15-ЗОмм В версії З ДВО, що містить фільтр грубого очищення, бактерицидний обеззаражуючий пристрій, наприклад, у вигляді лампи ультрафіолетового випромінювання, бак - накопичувальник чистої води і холодильну машину, що складається з компресора, конденсатора, дросельної капілярної трубки і охолоджує ДХ, що має морозильну камеру, і 2-х льодогенераторів - плавильників, працюючих поперемінне, льодогенератори-плавильники розташовані по висоті один над одним у морозильній камері ДХ в період часу виморожування тяжкого і полегшеного льоду, зістиковані один з одним через проміжний плоский фільтр грубого і одночасно тонкого очищення, мають перегородки висотою 0,8 - 0,9 висоти льодогенераторівплавильників, що сприяють циркуляції води біля охолоджуючої льодогенеруючої поверхні і розділяють льодогенератори-плавильники на 2 однакові по об'єму (рахуючи по моменту закінчення процесу генерування льоду) суміжні секції, що сповіщаються по воді знизу і зверху, при цьому верхня і нижня поверхні льодогенераторів - плавильників теплоізольовані На Фіг 1 показана схема домового виморожуючого опріснювача по версії 1 - автономного (ДВОа), призначеного, наприклад, для багатих американців, На Фіг 2, 3, 4 показан приклад рішення іграшки №1 (ИГі) - мініатюрного теплового двигуна, використуючого різницю температур гарячого і холодного теплових джерел (м різні положення) На Фіг 5 показана схема домового виморожуючого опріснювача по версії 2, вбудованого в охолоджуючу камеру домового холодильника (ДВОокдх), призначеного для покупців з середнім рівнем ДОХОДІВ, На Фіг 6 варіант льодогенератораплавильника ДВО-овдх з прямокутними в плані секціямі, На Фіг 7 - холодильна схема ДВО-окдх, На Фіг 8, 9 - конструкція домового виморожуючого опріснювача, який періодично приміщують в морозильну камеру домового холодильника (ДВОмкдх), який має воздушне охолодження і ручне керування і з огляду дешевісті призначся для убогих українців, Домовий виморожуючий опріснювач по версії 1 (Фіг 1) - автономний (ДВО-а) складається з 2-х льодогенераторів-плавильників 1(ЛГі) і 2(ЛГ2), працюючих поперемінно, які містять на ЗОВНІШНІЙ боковій поверхні випарники-конденсатори холодоагенту 3 і 4 - ЗМІЙОВИКОВІ або листотрубнопанельні (теплоизольовані зовні, на Фіг 1 теплоізоляція не показана), фільтрів грубого 5 і тонкого очищення 6 (корпус і фільтруючий патрон), обеззаражуючого пристріл, наприклад бактерицидної лампи 7 (з довжиної волни ультрафіолетового випромінювання біля 1600мкм і потужністю 15Вт), бака - накопичувальника 8 чистої талої полегшеної води, холодильної машини, що складається з компресору 9 (для домового холодильника холодопродукційністю 120 - 180Вт), повітряного конденсато 56512 1 pa 10 (включається клапаном І для обслуговування Я П ) , дросельної капілярної трубки 1 1 , теплообмінника 12, теплобмінника 13 (вбудованого в бак 8), 5-ти водяних соленоїдних електромагнітних клапанів 14 - 1 8 , 5-ти фреонових соленоїдних електромагнітних клапанів І і II, поочергово відкриваемих і закриваемих (усі разом), контролера - процесора 19 , іграшек 20 (ИГі) (між трубопроводамі всасування і нагнітання компресору 9) 21 (ИГг) (в тепловому контакті з трубопроводом входу - виходу холодоагенту в верхню частину ЛГ 2 ), датчиків температур Th і рівня води У Льодогенератори - плавильники розташовані по висоті один над одним, причому у верхнього льодогенератора - плавильника тяжкого льоду Л Г і вивід скидаємого розсолу прокладений через фільтр грубого очищення 5 вихідної води «зворотним ходом», а вивід незамороженої води спрямований в верхню частину нижчего льодогенератору - плавильнику полегшеного льоду ЛІ~2, котрий в свою чергу, має знизу вивід опрісненої води через фільтр тонкого очищення 6 і потім камеру бактерицидної лампи 7 в бак - накопичувальна чистої талої води 8 Льодогенератор - плавильник ЛІ~2 має еквіпотенційні поверхні - зовнішню 22 /мінус/1 внутрішню 23 /плюс/, які приєднувані через контролерпроцесор 19 к джерелу постійного струму для створення електричного поля і очищення льоду при його кристалізації від домішок Стінка ЛГз має 6 шарів (в направленні «зовні - усередину», Ф і г 1 , уз і л А) змійовик випарника 4, зовнішна металева стінка 24, що знаходиться в тепловому контакті з змійовиком 4, ЗОВНІШНІЙ електроізоляційний шар 25, електропровідний шар еквіпотенційної поверхні 22, внутрішній електроізоляційний шар 26, внутрішня теплопровідна гидрофобна гладка поверхня 27 Створюваєме електричне поле напругою 50в протилежне і переборюває поле подвійного електричного шару напругою 20 - ЗОв, що виникає на льодяній поверхні, маючого переважно позитивний заряд Льодогенеруючі поверхні льодогенераторів плавильників Л П і ЛІ~2 нахилені під ЗОВНІШНІМ кутом 100 -ь 120° (тобто верхня частина льодогенеруючої поверхні направлена усередину цих аппаратов - з метою в режимі плавлення льодуконденсацм холодоагенту зберегти тепловий контакт льоду, що плавиться і спливає з утеплюємій внутрішній поверхні 27 ЛГ), крім того льодогенератори-плавильники мають перегородки 23 і 28 висотою 0,8 - 0,9 висоти льодогенератора - плавильника, які сприяють циркуляції води біля охолоджуючої льодогенеруючої поверхні і розділюють льодогенератори-плавильники на 2 однакових по об'єму (рахуючи по моменту закінчення процесу генерування льоду) суміжні секції 29 і 33, що сповіщаються по воді знизу і зверху, при цьому 10 в охолоджуємій, прилеглій до поверхні випарника секції 29, що має ЩІЛЬНІСТЬ ВОДИ 998,6-Ь 9 9 8 , 8 К Г / М 3 при температурі мінус 5 -ь 0°С, для примусової циркуляції розташовані в нижній частині трубки 32 подання повітря в воду (наприклад від компресора, призначеного для акваріумів) і всередині рециркуляційну секцію 33, в верхній частині якої розташований нагрівник води ЗО (електробогрів або ПІДВІД небольшої КІЛЬКОСТІ гарячего пару холодоагенту з конденсатора 10 через капілярну трубку 31 /на Фіг 1 не показана, а показана тільки на Фіг 7/), що забезпечує рециркуляцію води при и ЩІЛЬНОСТІ 3 біля 1000кг/м , причому указана перегородка служить внутрішньою еквіпотенційною поверхнею 23 льодогенератора - плавильника полегшеного льоду Л Г2 ДВО очищає забруднену водопровідну або солону (морську) воду Для отримання очищеної талої полегшеної охолодженої води Д В О виконує поступово наступні операції 1 Очищення вихідної води від завислих часточок розміром до 5мкм (фільтр грубого очищення 5), 2 Очищення від тяжкої води - полегшення (льодогенератор - плавильник тяжкого льоду Л П), 3 Очищення від розчиненних (молекулярних) домішок - опріснення - солей, пестицідів, ЯДОХІМІкатів, радіонуклідів, органіки, ІОНІВ важких металів, розчиненого хлору і інш неорганічних і органічних речовин (льодогенератор - плавильник полегшеного льоду ЛГг), 4 Повторне очищення від завислих часточок, укрупнених коагуляцією при льодоутворенні (фільтр тонкого очищення 6), 5 Обеззаражування продуктової води (спочатку на 90% виморожуванням в ЛГг, а потім фінішно - ультрафіолетом (бактерицидна лампа 7), 6 Охолодження питної води (спочатку в ЛГ2, а потім при нешвидкому споживанні готової талої води - холодильною машиною - до 8 - 12°С) Д В О може бути використай і для інших призначень Виробництва конденсаційної або талої питної води з повітря (коли ніяких інших джерел води нема), Виробництва харчового прозорого льоду з води, очищеної в цієї ж установці від завислих і розчинених домішок, дейтерія Лід виробляється у вигляді оболонок циліндра діаметром і висотою 100 - 1 5 0 м м і товщиною оболонки ЗО - 50мм, Виробництва концентратів харчових рідин в домових умовах (соків, вина, лікувальних екстрактів) до концентрації 20 - 40% сухих речовин Вихідна вода (Фіг1) через клапан 14 і фільтр грубого очищення 5 заповнює об'єм Л П (якщо подання води більше ємності Л Г і , то надмір води скидається переливом по трубке 34) Л П і Л Г 2 - це циліндричні (або прямокутні у плані, Фіг 6) апарати, на ЗОВНІШНІХ поверхнях яких навиті змійовики, по котрим циркулює киплячий холодоагент (в циклі виморожування льоду) або холодоагент, що конденсується (в циклі плавлення льоду) Вихідна вода в ЛГі охолоджується до -1°С, потім на внутрішній боковій поверхні 27 виморожується лід в КІЛЬКОСТІ З - 5% від КІЛЬКОСТІ вихідної води Цей «перший» лід на 10 - 25% збагачений Д 2 О (рівноважна температура заморожування тяжкої води +3,8°С, 12 11 56512 склад дейтерія в природній воді - біля 0,0138 і температура води в ньому регулюється поплав0,015%моль ) у порівнянні з вихідною водою Після ковим регулятором рівня У і термостатом Th4 цього цикл виморожування льоду в ЛГі зупиняють, Холодильна машина забезпечує чергування відкривають клапан 16 і невиморожена вода опусциклів охолодження вихідної води, виморожування кається в ЛГг, після чого клапан 16 закривають льоду і його плавлення в ЛП і ЛГг почергово Коли В ЛГі лід, що утворився, плавять теплом конв ЛГг - заморожування, в ЛП - плавлення І навпаденсації холодоагенту і розплав цього льоду - тяжки - коли в ЛГі учиняється охолодження вихідної ководний концентрат скидають через клапан 15 в води і виморожування тяжководного «першого» каналізацію, причому при стоку цього концентрату льоду, в ЛГг - плавлення очищеного від солей і через фільтр 5 (зворотним ходом) цей фільтр часдейтерія легководного «другого» льоду тково самоочищується від завислих часточок, наКонтролер-процесор 19 забезпечує виконання липлих раніше на його внутрішню поверхню при наступних програм прямому ході вихідної води 1 Виробництво чистої полегшеної води з забрудненої водопровідної води, В ЛГг в цей час виморожується протієвий «другий» лід - у вигляді циліндричної оболонки в 2 Виробництво чистої нормальної (тобто неКІЛЬКОСТІ 50 - 70% від КІЛЬКОСТІ ВИХІДНОЇ ВОДИ Темп полегшеної) води з забрудненої водопровідної виморожування льоду в ЛГг витримується повільводи, ним, при виконанні цієї умови лід будується прозо3 Виробництво чистої полегшеної води з сорий, очищений від солей і домішок, котрі відривалоної (морської) води, ються від зростаючої поверхні льоду і 4 Виробництво чистої нормальної води з сопереміщуються в незаморожену воду Цей процес лоної (морської) води, полегшується також шляхом створювання елект5 Виробництво чистого харчового прозорого ричного поля, різність потенціалів котрого (50в) полегшеного льоду (він виймається з ЛГг при підстворюється еквіпотенційною циліндричною (або німанні кришки), плоскою, Фіг 6) поверхнею 22 ЛГг, яка підключена 6 Виробництво конденсаційної води з повітря, к «мінусу» джерела постійного току, і охоплює ек7 Виробництво чистої полегшеної! талої води віпотенційну внутрішню поверхню перегородки 23, з повітря, яка розташована в центрі ЛГг і підключена к полюПримітка Водяні пари з повітря конденсуютьсу «плюс» Процес переносу часточок в електричся і виморожуються на внутрішніх поверхнях ЛГі і ному полі зветься електрофорезом, котрий згідно ЛГг (при відкритих кришках) Потім лід плавиться і досвідним даним може привести к відділенню від через фільтр 6 і бактерицидну лампу 7 зливається льоду до 92 - 94% домішок в бак 8 Вихід ВОДИ залежить від температури і відносної ВОЛОГОСТІ повітря ф Даже для умов жарНагрів води нагрівником ЗО в верхній чаского і сухого клімату (Т = 35°С, е = 40%, Арабські р тині реціркуляційної секції 33, а також вдування країни) вихід питної води при об'єму ЛГ 1л складає повітря в нижню частину охолоджуємої секції 29 2,5л/добу через трубки подання повітря 32 стимулює вертикальну циркуляцію заморожуємої води, що змен8 Концентрування харчових рідин до 10, 15, шує градієнт концентрації домішок на межі лід 20, 25, ЗО, 35 і 40% сухих речовин (вина - для повода і зменшує міжкристаличне забруднення льосилення сортового аромату, фруктових соків - для ду солями і завислими часточками збільшення терміну зберігання і посилення ароматики, різних лікарських екстрактів, які недоодержаПісля виморожування льоду оптимальної товні необхідну концентрацію при екстрагуванні) щини (біля 12мм, більш економично невигідно, так як зменшується продукційність поталої води) цикл Харчова рідина виморожується в ЛП і ЛГг, виморожування льоду в ЛГг зупиняють і невимоконцентрат харчової рідини зливається через кларожену «плоху» воду, збагачену солямі і ІНШІМІ пани 16 і 18 (фільтруючий патрон в фільтрі 6 не домішками, через електромагнітний клапан 17 виймати, якщо необхідно концентрат освітлити!), скидають в каналізацію, після чого клапан 17 закорпус лампи 7 в бак 8 кривають Робота холодильної машини діється наступним чином Потім ЛІД В ЛГг плавять шляхом циркуляції по змійовику випарника 4 гарячого холодоагенту, що Хай в ЛП виконується процес плавлення льоконденсується Розплав льоду з ЛГг через клапан ду, а в ЛГг - заморожування /режим 1/ Усі клапани 18 стікає в фільтр тонкого очищення 6 (тонкі завиІ - відкриті, а клапани II - закриті Процеси по схемі слі часточки, що не були затримані раніше в перФІГ 1 протікають по направленню суцільної стрілки шому фільтрі 5, при виморожуванні зростаючим Стиснутий пар холодоагенту (фреон 134а) після фронтом льоду зближуються один до одного, сикомпресору 9 проходить через верхній клапан І в лами поверхневого натягання злипаються, укрупзмійовик випарника 3 льод о генераторанюючись в 10 - 100 разів, що дозволяє тепер їх плавильника ЛП і конденсується в ньому при темзатримати в другому фільтрі 6), потім в обеззарапературі 20°С, розплавлюючи в ньому тяжководжуваючий пристрій - бактерицидну лампу 7 і потім ний лід Рідкий хладоагент з низа ЛП поступає в в бак-накопичувальник 8 Споживач відбирає по теплобмінник 12, охолоджується в ньому до 10°С, мірі потреби готову питну талу воду через вентиль потім дроселюється в капілярній трубці 11 і посту35, розташований знизу бака 8 пає в низ змійовика 4 ЛГг Тут холодоагент викіпаєть при температурі -15°С, виморожуючі легководПродуктова чиста тала питна вода, яка наконий лід Пар холодоагенту відводиться з верха пичується в бакі 8, час від часу підохолоджується змійовика ЛГг, проходить через нижній клапан І, за допомогою теплообмінника 13, розташованого потім через теплообмінники 12 і 13 направляється на всасуючої лінії компресора 9 Рівень води в бакі 14 13 56512 на всасування компресора 9 Недостача кондення іграшок №1 і №2, використуючих постійну різсуючої здібності ЛГі (тобто в ньому мало льодуі) ницю температур для привода мініатюрних теплокомпенсується конденсатором 10, через котрий в вих двигунів Просторинь ИІ~2 - місто для і режимі 1 також пропускається через клапан I і в розміщення іграшок типа №3, використуючих знаньому конденсується частина агенту коперемінний тепловий поток (тепло - холод), наприклад для висвічування рідких кристалів Процеси в режимі 2 (ЛГі - заморожування, ЛГг Новації в ДВО наступні - плавлення) протікають по направленню штрихової стрілки (Фіг 1) Усі клапани І - закриті, а клапани 1 Виробництво чистої талої полегшеної води II - відкриті Стиснений пар холодоагенту після (досі на світовому ринку нема таких виробів), рекомпресору 9 проходить через нижній клапан II жими 1 і 2 в ЛГі і ЛГг протікають не так, як в вище(минуючи конденсатор 10), поступає в верх змійозгаданих відомих патентах - в нашому винаходу вика ЛГз, конденсується в ньому при температурі спочатку в ЛГі вихідна вода охолоджується і част20°С, розплавляючи легководний лід Потім рідкий ково виморожується тяжким льодом, потім вже в холодоагент виводиться з низа змійовика ЛІ~2, ЛГг ця ж вода доморожуеться до оптимальної кондроселюється в капілярній трубці 11 і, підігріваюцентрації солей (в вищезгаданих відомих патентах чись до +5°С в теплообмінний 12, поступає в низ в кожному ЛГі і ЛГг виморожується різна вода) змійовика ЛГі 2 Подвійне очищення води фільтрацією від завислих часточок, В цьому змійовику, який виконує в цьому режимі роль випарника 3, холодоагент викіпає, охо3 Очищення води виморожуванням з викорислоджуючи вихідну воду і виморожуючи тяжководтанням електричного поля подорожно підсилюєтьний лід Пар агента відбирається з верха ся організацією циркуляції розчину при його вимозмійовика ЛГі і через верхній клапан 11, теплооброжуванні, мінники 12 і 13 повертається на всасування комп4 Багатофункцюнальність виріба (направлені ресора 9 В цьому режимі клапан I - закрит (тобто ня створення комбайнів - інструмент багаточислеконденсатор 10 - не працює) них японських фірм в боротьбі за ринокі) - отримання талої води з вод різної ступені Схема холодильної машини - практично типозабрудненості, отримання води з повітря, виробва схема домового холодильника Відміна - в неї ництво харчового полегшеного льоду, можливість використується холод для приводу різного роду концентрування харчових рідин в домових умовах, теплових іграшок Наприклад, робота іграшки 20 акумулювання холоду для використання його в (ИГі) - мініатюрного теплового двигуна - заснована домовом холодильнику, цікаві іграшки на використанні різниці температур гарячого (пара після компресора 9) і холодного (пара після випаВ версії 2 - домовий виморожуючий опріснюрників ЛГі і ЛГг) теплових джерел ДВО-а має вивач, вбудований в охолоджуючу камеру домового соку ціну (біля 700 дол), призначений для високохолодильника ДВО-окдх (Фіг 5, 6, 7), льодогенеразабезпеченої частині населення і респектабельних тори-плавильники ЛП і ЛГг вбудовані в домовий офісів і крім своєї головної функції - забезпечення холодильник (ДХ), який складається з 2-х (і більш) родини або контори добротною чистою смачною теплоізольованих камер, нижній - морозильної МК, водою - для збільшення попиту повинен мати і і верхній-охолоджуючої ОК, має холодильну марозважальну функцію, яка підвищує інтерес можшину, що складається з компресора 9, повітряного ливого покупця і престиж власника конденсатора 10, випарників 3, 4 і 39, капілярних трубок 11 і 31 і терморегулюючого вентиля 36, і Приклад іграшки №1 - качка або павлін, які має канал вертикальної циркуляції повітря 37, гойдаються і періодично «п'ють» воду - докладносякий суміжний з рециркуляційної секції 33 льодоті механізма на Фіг 2, 3, 4 генераторів - плавильників і знаходиться з нею в Приклад іграшки №2 - на передній панелі ДВО тепловому контакті через теплоприємну стінку 38 розташована щілинна просторинь (передня паНа Фіг 5 приведена схема водного тракта ДВОнель-скляна), усередині котрого в воді знаходитьокдх Вона нічим не відрізняється від схеми воднося незмішуюча з водою друга рідина (підбарвлене го тракта версії 1 Льодогенератори - плавильники масло, забарвлений СІЛІКОН і інш ) Вверху щілини ДГі і ЛГг в версії 2 мають тільки ЗМІЙОВИКОВІ випаконтакт з холодним тепловим джерелом, внизу рники 3 і 4, котрі в цієї версії не виконують роль контакт з гарячим тепловим джерелом Під впликонденсаторів холодоагента Лід, наморожений на вом вертикальної різниці температур діється внутрішній циліндричній поверхні ЛГ, плавиться за вспливання крапель і їх осаджування Іграшка рахунок теплопідвода через теплоприймальну відома, але в ДВО з огляду великої різниці темпестінку 38 від повітря, який опускається в каналі ратур (40°С) і знакоперемінних теплових потоків вертикальної циркуляції 37 Через канал 37 здійсвідкриваються нові можливості и різного фарбовонюється зовнішня циркуляція повітря в охолоджуго демонстрювання Приклад іграшки №3 - дія якої ючої камері ОК домового холодильника, через заснована на знакоперемінному тепловому впливу охолоджуючу секцію 29 і рециркуляційну секцію 33 на холестерічні рідкі кристали - периодичне на 20 здійснюється внутрішня рециркуляція води в ДВО 30с виникаюче зображення на передній панелі (так само, як і в версії 1) ДВО 0 х може бути десятки-сотні- по первичним фото і графічним матеріалам користувача - покупВ тандемі ДВО-окдх холодильна машина праця) - хазяїна ДВО, його жінки, коханки, дітей, фігур цює так, щоб підтримання номінальних режимів тварин, партійних лозунгів на злобу дня, лозунгів к заморожування в морозильній камері МК (-18°С) і виборам (тіпа «Немцова - в Презіденти України, охолодження в охолоджуваючої камері ОК (+5°С + своїх-немакогої») і інш +8°С) сполучалось з періодичними і різнонаправленимі режимами в льодогенераторах - плавильНа Фіг 1 просторинь ИП - місто для розміщен 16 15 56512 никах ЛГі і ЛГг генту, тобто біля - 12°С і в цьому випадку різниця температур при теплопередачі дорівнює ДТ = 20 Після ТОГО ЯК вихідна вода заповнить ЛП, від/-12/ = 32°С, в двухцільовому тандемі ДХ-ДВОкривається клапан І (Фіг 7) і в випарник 3 поступає окдх випарник знаходиться усередині охолоджуюз конденсатора 10 через капілярну трубку 11 рідчої камери ОК і обліцювання ізоляції в корпусі ДХ кий холодоагент, котрий, википаючи при темперамає більш високу температуру (середню по товтурі мінус 18°С, охолоджує і заморожує в ЛГі 5% щині ізоляції - біля 0°С), а ДТ = 20 - 0 = 20°С), льоду (тяжководного), а також охолоджує морозильну камеру МК домового холодильника, викіпаюзменшення поверхні для прийома теплоприточи в випарнику 39 В цей період клапан II - закрит, ків з оточуючого середовища (в одноцільових ДХ а в ЛГ2 діється повільне плавлення раніш накопивипарник розташований в СТІНЦІ корпуса, а не в ченого льоду (легководного) за рахунок тепла цирохолоджуючої камері ОК, з огляду чого в ОК нема куляційного повітря охолоджуючої камери ОК, притоку тепла - навпаки, тепло поступає з ОК к який опускається в каналі вертикальної циркуляції випарнику, тобто обидві поверхні -обліцювання повітря 37 і має плюсову температуру корпусу ДХ /і ЗОВНІШНЯ І внутрішня/ приймають різни теплові потоки з обох поверхней СТІНЦІ корПісля ТОГО ЯК вихідна вода в ЛП виморозиться пусу ДХ і НАЗУСТРІЧ - к стоку в випарник, в двухв КІЛЬКОСТІ до 5%, а лід в ЛІ~2 розплавиться і розцільовому тандемі ДХ-ДВО-окдх випарник знахоплав цього льоду стече в бак - накопичувальник 8, диться усередині охолоджуючої камери ОК і тепло а незамерзла вода з ЛГі перельється в ЛІ~2, клаз оточуючого середовища проходить корпус ДХ і пан І закривається, а клапан II - відкривається його ІЗОЛЯЦІЮ в одному направленні, Рідкий холодоагент поступає в цьому випадку в випарник 4 льодогенератора-плавильника ЛІ~2, і, зменшення коефіцієнта теплопередачі для тевикіпаючи, буде виморожувати в цьому апараті плопритоків з оточуючого середовища з огляду лід Крім того холодний холодоагент після випартого, що вони проходять к випарнику через два ника 4 послідовно поступає в випарник 39, охолообліцювання корпусу ДХ, а не через одне, як в джуючи морозильну камеру МК В цей період лід в одноцільовому ДХ Таким чином теплопритоки з ЛГі поступово плавиться і його розплав самотеоточуючого середовища, яки розраховуються по чею зливається (в кухону раковшу, рівень котрої рівнянню Отеплопритюв = k F ДТ, зменшуються згідно нижче дніща ЛГг) одночасному зменшенню усіх трьох СПІВМНОЖНИКІВ цього рівняння (коефіцієнта теплопередачі - к, Якщо продуктова вода споживається в малої поверхні теплопередачі F, різниці температур ДТ) КІЛЬКОСТІ і заповнює увесь рівень баканакопичувальника 8, то ЛП і ЛГг в роботу не вклюВ версії 3 - домовий виморожуючий опріснючаються (клапани І і II закрити і ДВО не працює), і вач, який періодично приміщують в морозильну в цьому випадку часовий інтервал охолодження в камеру домового холодильника ДВО-мкдх (Фіг 8, ДХ забезпечує терморегулюючий вентиль 36 і ро9), льодогенератори-плавильники періодично бота випарника 39 (тобто ДХ працює в своєму приміщують в морозильну камеру ДХ Це дешевий звичайному режимі незалежно від режимів ДВО) пристрій ручного керування з повітряним охолодженням, призначений для населення з низькою Холод в - охолоджуючої камері ОК тандема купівельною спроможністю Згідно ФІГ 8, 9 ДВОДВО-окдх використується ДВІЧІ - спочатку для гемкдх складається з 2-х льодогенераторівнерування льоду (зарядка акумулятора холоду) плавильників 1 і 2 (ЛП - для виморожування тяжочищення воды, а потім в вигляді теплоти плавкої води, ЛГг - для виморожування полегшеної лення льоду (розрядка акумулятора холоду) - для води), які розташовані по висоті один над одним у охолодження ОК морозильній камері ДХ в період часу виморожуЕфект від використання тандему ДВО-окдх вання тяжкого і полегшеного льоду, зістиковані потрійний один з одним через проміжний плоский фільтр 1 Нема додаткових витрат електроенергії на грубого 5 і одночасно тонкого очищення 6, мають опріснення і очищення водиі Опріснення і очищенперегородки 28 висотою 0,8 - 0,9 висоти льодогеня води діється ПОДОРОЖНО за рахунок холоду нераторів-плавильників, що сприяють циркуляції ДХ, призначеного для охолодження продуктів Цей води біля охолоджуючої льодогенеруючої поверхні холод «працює» ДВІЧІ - спочатку він в основному 24 (бокових стінок ЛГ) і розділюють льодогенеравитрачається на акумуляцію льоду, а потім він тори-плавильники на 2 однакові по об'єму (рахую«повертається» для охолодження ДХ чи по моменту закінчення процесу генерування 2 Плавлення льоду в ЛП і ЛГг забезпечує льоду) суміжні секції (охолоджуючу 29 і реціркулятривале (до 1-ої доби компресор не працює!) і ізоційну 33), що сповіщаються по воді знизу і зверху, термічне (без ривків температури уверх - униз, як в при цьому верхня 40 і нижня 41 кришки тандема звичайних холодильниках і) охолодження охолольодогенераторів-плавильників, що виконані у джуючої камери ДХ, вигляді лап, теплоізольовані Ця теплоізоляція 3 Зменшується /при однакових умовах поріввідвертає поток холоду в ЛП і ЛГг знизу, коли ці няння/ коефіцієнт робочого часу роботи компресольодогенератори знаходяться знизу, що запобігає ра ДХ приблизно ВДВІЧІ (в тандемі він складає біля утворенню льоду в їх нижній частині і сприяє очи0,21, для однометового ДХ він дорівнює 0,4 - 0,5) з щенню І прозорості зростаючого льоду, а також огляду зменшення теплопритоків з оточуючого циркуляції заморожуємої води Стінки 24 льодогесередовища в ДВО-окдх по причинам нераторів-плавильників можуть бути оребрені для його більш теплого обліцювання ізоляції (в супосилення теплообміну (ребра 48) В середині часних одноцільових ДХ випарник розташований в охолоджуючої секції 29 на дистанції 20мм від стінкорпусі серед ізоляції, з огляду чого вона має темки 29 розташовані електроконтакти 42 дзвінка 46 пературу, близьку к температурі кипіння холодоа 18 17 56512 ЛГі і ЛГг стикуються за допомогою зажимів 47 спі1 Увечері Після дзвінка який сигналізує о льною кришкою 43, в яку утоплений фільтр 5 (він зростанні в ЛГг легководного льодутовщиною біля також фільтр 6) Кришка 43 зверху і знизу має по 40мм, витягти ДВО з ДХ, открепити зажими 47 і всій своєї боковій поверхні горизонтальні прокладразняти ЛГі і ЛГг, злити залишок незамороженої ки 44, які герметизують тандем при його зборки води - розеол з ЛГг в каналізацію і виставити його Цей тандем (його назва у розробників і убогого в тепле місто (5 - 20°С), а також ЛП на ніч - для о населення - «ПЕРЕВЕРТИШ») має обеззаражуюплавлення льоду, що знаходиться в них чий устрій - бактерицидну лампу 7, яка розташо2 На світанку (другому) Злити талу тяжководвана усередині ЛГг (на Фіг 8 - вигляд спереду) вону воду з ЛГі в каналізацію і промити фільтр 5 на для ясності повернута в горизонтальній (проточною водою з-під крану), закрепити ЛП звеплощині на 90°), а також батарейку 45 - електрорху над ЛГг, потім перевернути ДВО «уверх ногаживлення дзвінка і бактерицидної лампи Батарейми» При переліванні розплаву льоду з ЛГг в ЛП ка 45 з'єднана електричним колом з електроконтачерез фільтр тонкого очищення 6 здійсниться фіктами 49 лампи 7 і 42 дзвінка 46 нішна фільтрація продуктової талої полегшеної води від завислих часточок Потім підключити бакРучне маніпулювання з ДВО-мкдх терицидну лампу 7 к джерелу електроживлення 45 /«ПЕРЕВЕРТИШ(ем)»/ здійснюється споживачем і здійснити в ЛГі фінішне обеззаражування продупитної води вдома у 4 операції наступним чином ктової води ультрафіолетом Потім продуктову 1 На світанку (першому) Залити вихідну воталу чисту воду з ЛП виліти в МІСТКІСТЬ - накопичудопровідну (або будь-яку іншу) воду в льодогеневальним На цьому цикл опріснення для убогого ратор-плавильник тяжкої води ЛП (вихідне полозакінчується Версія ДВО-мкдх має такі показники ження ЛГі - нижнє), зверху через фільтр 5 наставити льодогенератор-плавильник легкої води Продукційність поталої воді - бл/добу, ЛГг, скрипите їх зажимамі герметизації 47 і постаКІЛЬКІСТЬ ВИХІДНОЇ ВОДИ, яка заливається в ЛП вити ДВО в морозильну камеру МК домового хоодночасно - 9л, лодильника ДХ МІСТКІСТЬ льодогенераторів - по 9л, 2 Удень Після дзвінка, який сигналізує о зроГабарити тандема в зборці - 300 х 200 х станні в ЛГі на стінках 24 тяжководного льоду то380мм, маса (з водою) - 13кг вщиною 2мм, перевернути ДВО «уверх ногами» Потрібна температура морозильної камери МК (тепер ЛГі - зверху) і знову поставити ДВО в ДХ З в ДХ- мінус 15- 18°С, ЛГі в ЛГг через фільтр 5 учиниться початкова фіЧас охолодження вихідної води і наморожультрація води від грубих завислих часточок, потім вання тяжкого льоду товщиною 2 - Змм - 2 - 4 часа, в ЛГг - утворення легководного льоду, очищеного час наморожування полегшеного льоду товщиною від солей, ядохімікатів, мікроорганізмів і органіки 50мм - 8 -10 годин 19 56512 20 21 22 56512 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
