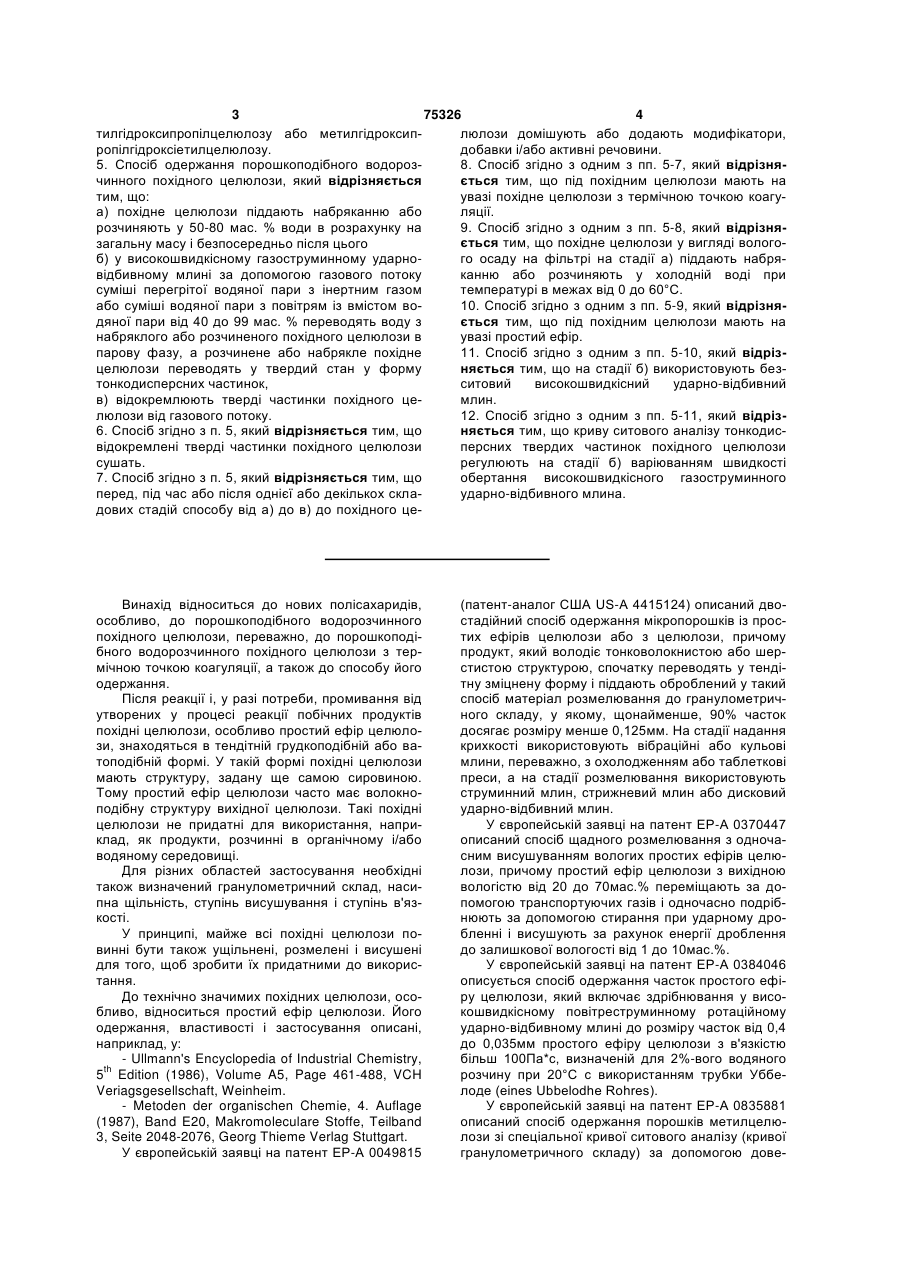

Порошкоподібне водорозчинне похідне целюлози і спосіб його одержання

1. Порошкоподібне водорозчинне похідне целюлози, яке відрізняється тим, що воно містить у розрахунку на загальну масу менше 20 мас. % частинок розміром менше 15 мкм, менше 10 мас. % частинок розміром менше 10 мкм і менше 2 мас. % частинок розміром менше 5 мкм.

2. Порошкоподібне водорозчинне похідне целюлози згідно з п.1, яке відрізняється тим, що воно містить у розрахунку на загальну масу менше 5 мас. % частинок розміром менше 15 мкм, менше 2 мас. % частинок розміром менше 10 мкм і менше 1 мас. % частинок розміром менше 5 мкм.

3. Порошкоподібне водорозчинне похідне целюлози згідно з п. 1 або 2, яке відрізняється тим, що при ситовому аналізі через набір сит воно має криву ситового аналізу в наступних межах:

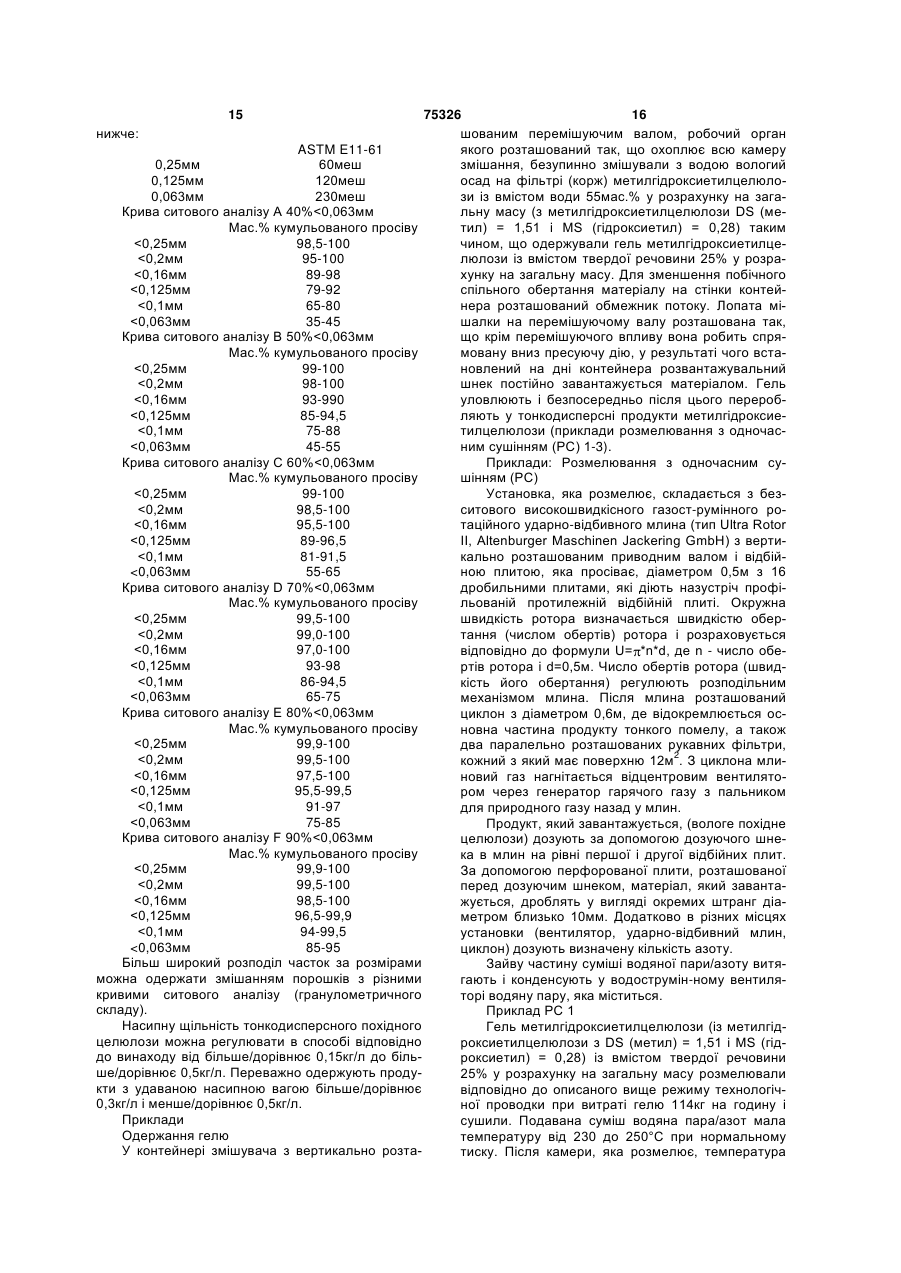

крива ситового аналізу А

мас. % кумульованого просіву

<0,25 мм

98,5-100

<0,2 мм

95-100

<0,16 мм

89-98

<0,125 мм

79-92

<0,1 мм

65-80

<0,063 мм

35-45

або

крива ситового аналізу В

мас. % кумульованого просіву

<0,25 мм

99-100

<0,2 мм

98-100

<0,16 мм

93-100

<0,125 мм

85-94,5

<0,1 мм

75-88

<0,063 мм

45-55,

або

крива ситового аналізу С

мас. % кумульованого просіву

<0,25 мм

99-100

<0,2 мм

98,5-100

< 0,16 мм

95,5-100

<0,125 мм

89-96,5

<0,1 мм

81-91,5

<0,063 мм

55-65,

або

крива ситового аналізу D

мас. % кумульованого просіву

<0,25 мм

99,5-100

<0,2 мм

99-100

< 0,16 мм

97-100

<0,125 мм

93-98

<0,1 мм

<0,063 мм

86-94,5

65-75,



або

крива ситового аналізу Е

мас. % кумульованого просіву

<0,25 мм

99,9-100

<0,2 мм

99,5-100

< 0,16 мм

97,5-100

<0,125 мм

95,5-99,5

<0,1 мм

91-97

<0,063 мм

75-85,

або

крива ситового аналізу F

мас. % кумульованого просіву

<0,25 мм

99,9-100

<0,2 мм

99,5-100

< 0,16 мм

98,5-100

<0,125 мм

96,5-99,9

<0,1 мм

94-99,5

<0,063 мм

85-95.

4. Порошкоподібне водорозчинне похідне целюлози згідно з одним із пп. 1-3, яке відрізняється тим, що воно є похідним целюлози з групи, яка включає метилцелюлозу, метилгідроксіетилцелюлозу, метилгідроксипропілцелюлозу або метилгідроксипропілгідроксіетилцелюлозу.

5. Спосіб одержання порошкоподібного водорозчинного похідного целюлози, який відрізняється тим, що:

а) похідне целюлози піддають набряканню або розчиняють у 50-80 мас. % води в розрахунку на загальну масу і безпосередньо після цього

б) у високошвидкісному газоструминному ударно-відбивному млині за допомогою газового потоку суміші перегрітої водяної пари з інертним газом або суміші водяної пари з повітрям із вмістом водяної пари від 40 до 99 мас. % переводять воду з набряклого або розчиненого похідного целюлози в парову фазу, а розчинене або набрякле похідне целюлози переводять у твердий стан у форму тонкодисперсних частинок,

в) відокремлюють тверді частинки похідного целюлози від газового потоку.

6. Спосіб згідно з п. 5, який відрізняється тим, що відокремлені тверді частинки похідного целюлози сушать.

7. Спосіб згідно з п. 5, який відрізняється тим, що перед, під час або після однієї або декількох складових стадій способу від а) до в) до похідного целюлози домішують або додають модифікатори, добавки і/або активні речовини.

8. Спосіб згідно з одним з пп. 5-7, який відрізняється тим, що під похідним целюлози мають на увазі похідне целюлози з термічною точкою коагуляції.

9. Спосіб згідно з одним з пп. 5-8, який відрізняється тим, що похідне целюлози у вигляді вологого осаду на фільтрі на стадії а) піддають набряканню або розчиняють у холодній воді при температурі в межах від 0 до 60°С.

10. Спосіб згідно з одним з пп. 5-9, який відрізняється тим, що під похідним целюлози мають на увазі простий ефір.

11. Спосіб згідно з одним з пп. 5-10, який відрізняється тим, що на стадії б) використовують безситовий високошвидкісний ударно-відбивний млин.

12. Спосіб згідно з одним з пп. 5-11, який відрізняється тим, що криву ситового аналізу тонкодисперсних твердих частинок похідного целюлози регулюють на стадії б) варіюванням швидкості обертання високошвидкісного газоструминного ударно-відбивного млина.
