Система і спосіб мультиплексування даних керування для множини каналів передачі даних у одному каналі керування (варіанти)

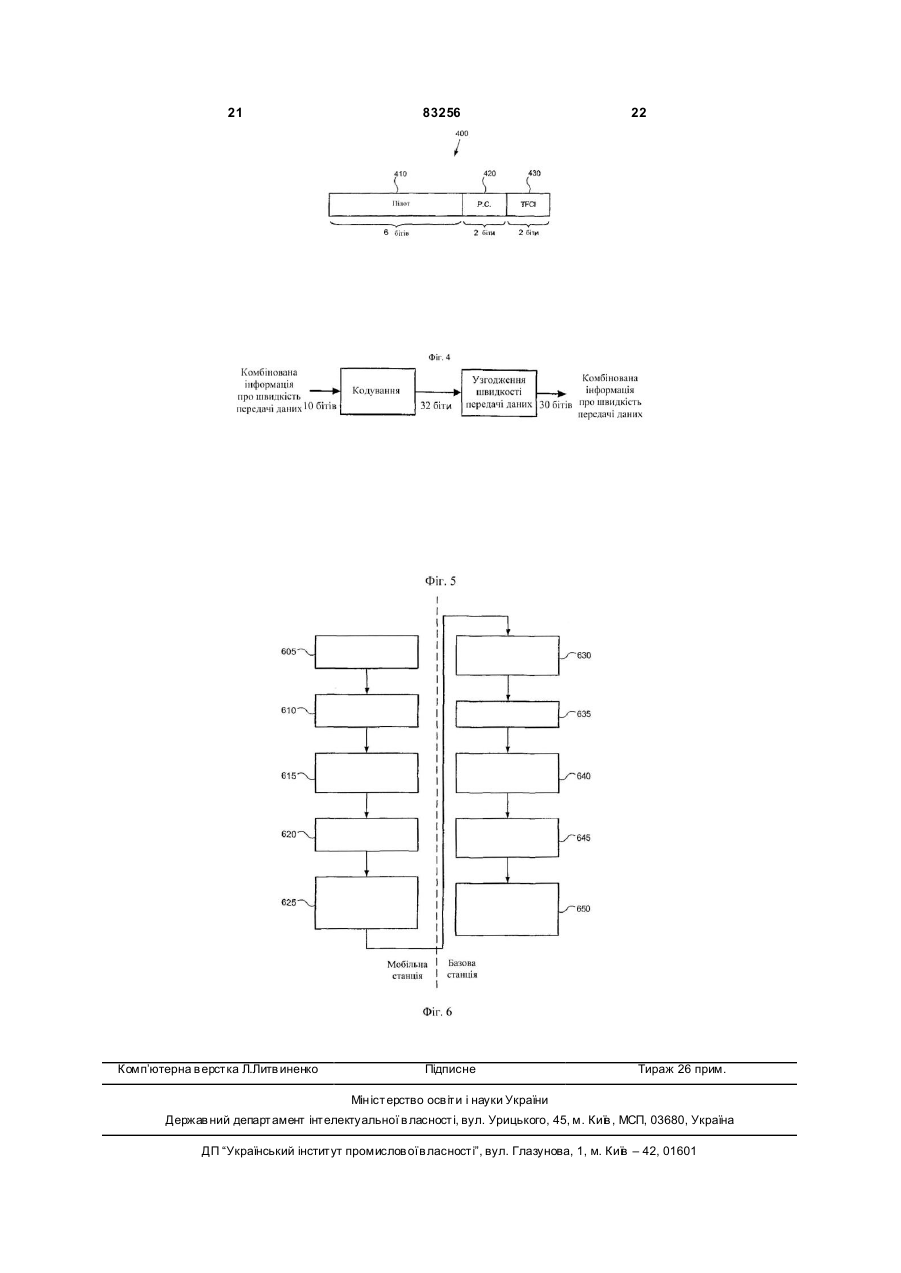

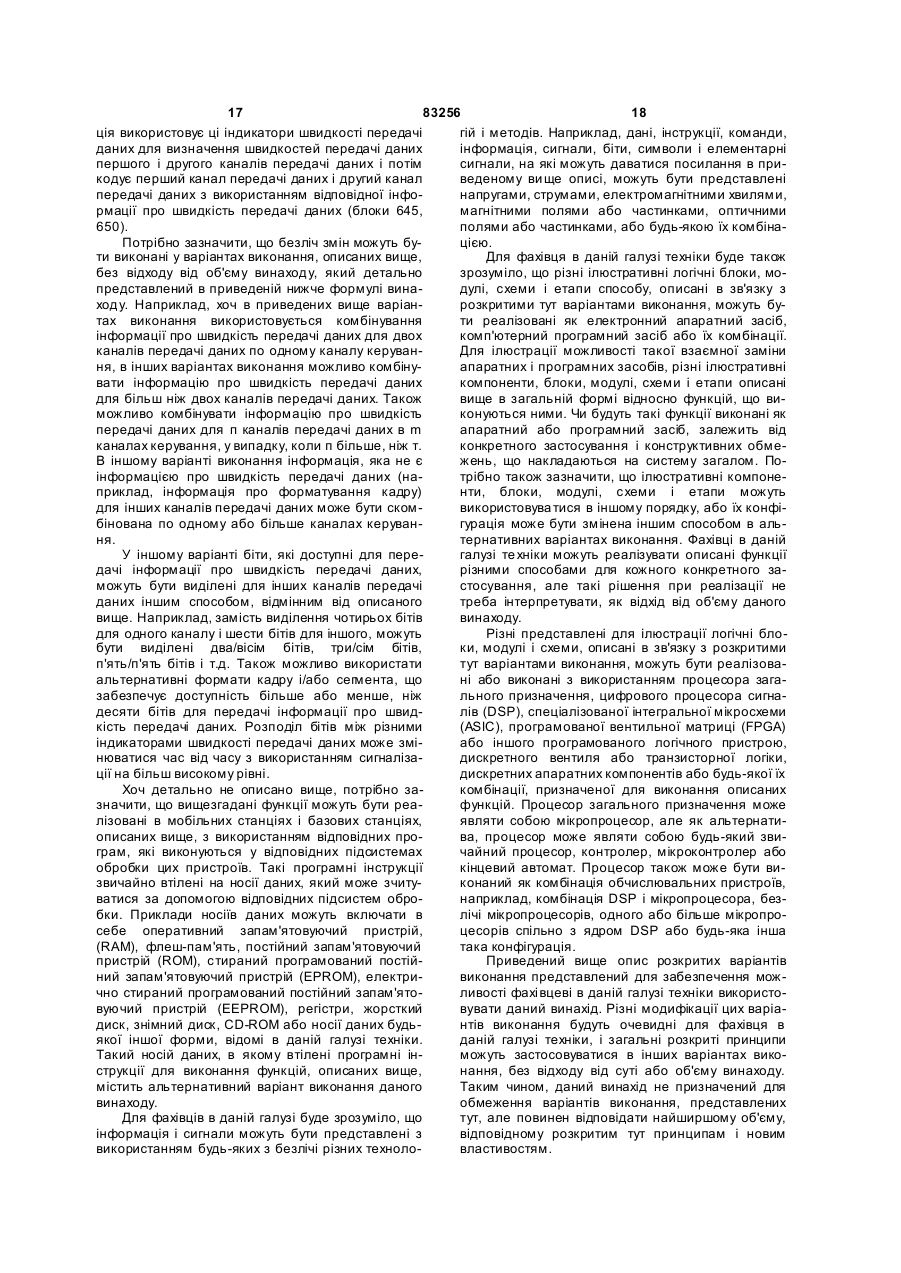

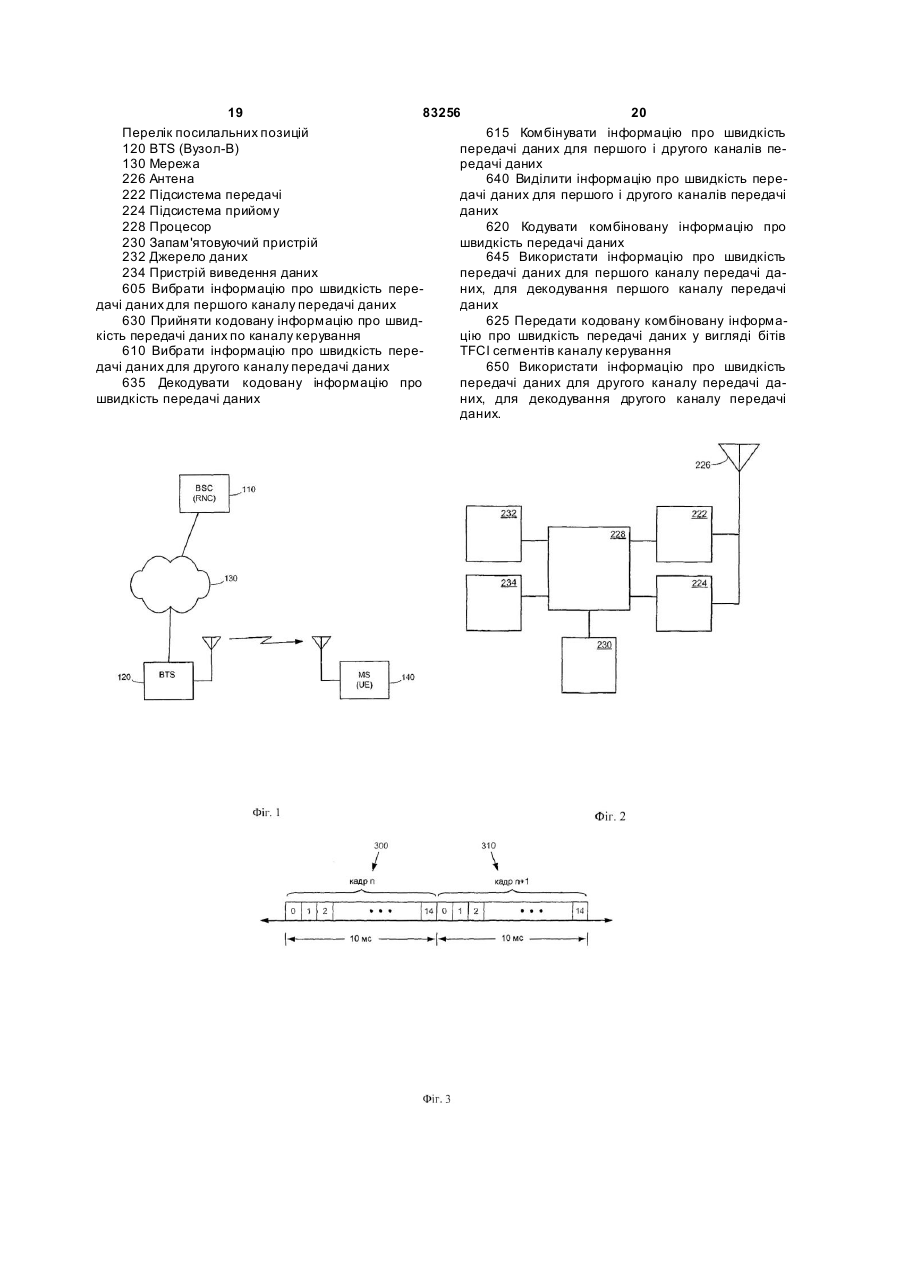

1. Спосіб мультиплексування даних керування, який реалізовується в мобільній станції системи безпровідного зв'язку, який включає комбінування інформації про швидкість передачі даних для першого каналу передачі даних і інформації про швидкість передачі даних для другого каналу передачі даних; кодування комбінованої інформації про швидкість передачі даних, і передачу кодованої комбінованої інформації про швидкість передачі даних по одному каналу керування. 2. Спосіб за п. 1, який додатково включає вибір першої швидкості передачі даних для першого каналу передачі даних і вибір другої швидкості передачі даних для другого каналу передачі даних. 3. Спосіб за п. 2, в якому інформація про швидкість передачі даних для першого каналу передачі даних включає в себе перший індикатор швидкості передачі даних, відповідний першій швидкості передачі даних, і інформація про швидкість передачі даних для другого каналу передачі даних включає в себе другий індикатор швидкості передачі даних, відповідний другій швидкості 4. Спосіб за п. передачі даних.3, в якому комбінування інформації про швидкість передачі даних для першого каналу передачі даних і інформації про швидкість передачі даних для другого каналу передачі даних вклю 2 (19) 1 3 83256 4 ції про швидкість передачі даних для другого капро швидкість передачі даних для другого каналу налу передачі даних. передачі даних, 12. Спосіб за п. 10, в якому комбінована інформакодування комбінованої інформації про швидкість ція про швидкість передачі даних включає в себе передачі даних і передачу кодованої комбінованої набір бітів швидкості передачі даних і в якому виінформації про швидкість передачі даних по одноділення інформації про швидкість передачі даних му каналу керування. для першого каналу передачі даних і інформації 18. Мобільна станція за п. 17, в якій підсистема про швидкість передачі даних для другого каналу обробки додатково виконана з можливістю вибору передачі даних з комбінованої інформації про першої швидкості передачі даних для першого швидкість передачі даних включає в себе роздіканалу передачі даних і вибору другої швидкості лення набору бітів швидкості передачі даних на передачі даних для другого каналу передачі даперший індикатор швидкості передачі даних і друних. гий індикатор швидкості передачі даних. 19. Мобільна станція за п. 18, в якій інформація 13. Спосіб за п. 10, в якому комбінована інформапро швидкість передачі даних для першого каналу ція про швидкість передачі даних включає в себе передачі даних містить перший індикатор швидкодесять бітів. сті передачі даних, відповідний першій швидкості 14. Спосіб за п. 10, в якому біти кодованої комбіпередачі даних, і інформація про швидкість перенованої інформації про швидкість передачі даних дачі даних для другого каналу передачі даних місприймають в кожному з множини сегментів кадру, тить другий індикатор швидкості передачі даних, що приймається. відповідний другій швидкості передачі даних. 15. Спосіб мультиплексування даних керування, 20. Мобільна станція за п. 19, в якій підсистема який реалізовується в системі безпровідного зв'язобробки виконана з можливістю комбінування інку, що включає формації про швидкість передачі даних для перкомбінування інформації про швидкість передачі шого каналу передачі даних і інформації про швиданих для першого каналу передачі даних і інфодкість передачі даних для другого каналу передачі рмації про швидкість передачі даних для другого даних, шляхом мультиплексування першого і друканалу передачі даних; гого індикаторів швидкості передачі даних в набір кодування комбінованої інформації про швидкість бітів швидкості передачі даних. передачі даних; 21. Мобільна станція за п. 20, в якій підсистема передачу кодованої комбінованої інформації про обробки виконана з можливістю мультиплексуваншвидкість передачі даних по одному каналу керуня першого і другого індикаторів швидкості перевання; дачі даних в набір бітів швидкості передачі даних прийом кодованої комбінованої інформації про шляхом приєднання одного з індикаторів швидкошвидкість передачі даних по одному каналу керусті передачі даних до іншого з індикаторів швидковання; сті передачі даних. декодування кодованої комбінованої інформації 22. Мобільна станція за п. 20, в якій підсистема про швидкість передачі даних для отримання комобробки виконана з можливістю кодування комбібінованої інформації про швидкість передачі данованої інформації про швидкість передачі даних них; і шляхом накладення на комбіновану інформацію виділення інформації про швидкість передачі дапро швидкість передачі даних кодів розширення. них для першого каналу передачі даних і інфор23. Мобільна станція за п. 17, в якій комбінована мації про швидкість передачі даних для другого інформація про швидкість передачі даних містить каналу передачі даних з комбінованої інформації десять бітів і кодована комбінована інформація про швидкість передачі даних. про швидкість передачі даних містить 30 бітів. 16. Спосіб за п. 15, який додатково включає 24. Мобільна станція за п. 23, в якій підсистема передачу першого кадру даних по першому каналу обробки виконана з можливістю передачі кодовапередачі даних з першою швидкістю передачі даної комбінованої інформації про швидкість перених і передачу другого кадру даних по другому дачі даних по каналу керування в кадрі тривалістю каналу передачі даних з другою швидкістю пере10 мілісекунд. дачі даних; 25. Мобільна станція за п. 24, в якій підсистема прийом першого кадру даних по першому каналу обробки виконана з можливістю передачі двох з 30 передачі даних і другого кадру даних по другому бітів кодованої комбінованої інформації про швидканалу передачі даних; і кість передачі даних в кожному з 15 сегментів в декодування першого кадру даних з використанмежах кадру. ням інформації про швидкість передачі даних для 26. Базова станція для безпровідної системи зв'язпершого каналу передачі даних і декодування друку, яка містить: підсистему приймача-передавача і гого кадру даних з використанням інформації про підсистему обробки, з'єднану з підсистемою пришвидкість передачі даних для другого каналу пеймача-передавача і виконану з можливістю приредачі даних. йому кодованої комбінованої інформації про шви17. Мобільна станція для безпровідної системи дкість передачі даних по одному каналу зв'язку, яка містить: підсистему приймачакерування, передавача і декодування кодованої комбінованої інформації підсистему обробки, з'єднану з підсистемою припро швидкість передачі даних для отримання комймача-передавача і виконану з можливістю комбібінованої інформації про швидкість передачі данування інформації про швидкість передачі даних них, і для першого каналу передачі даних і інформації 5 83256 6 виділення інформації про швидкість передачі дадля першого каналу передачі даних і інформації них для першого каналу передачі даних і інфорпро швидкість передачі даних для другого каналу мації про швидкість передачі даних для другого передачі даних, каналу передачі даних з комбінованої інформації кодування комбінованої інформації про швидкість про швидкість передачі даних. передачі даних, і 27. Базова станція за п. 26, в якій підсистема обпередачі кодованої комбінованої інформації про робки додатково виконана з можливістю декодушвидкість передачі даних по одному каналу керування даних, прийнятих по першому каналу перевання; і дачі даних, з використанням інформації про базову станцію, виконану з можливістю прийому швидкість передачі даних для першого каналу кодованої комбінованої інформації про швидкість передачі даних, і декодування даних, прийнятих по передачі даних по одному каналу керування, другому каналу передачі даних, з використанням декодування кодованої комбінованої інформації інформації про швидкість передачі даних по друпро швидкість передачі даних для отримання комгому каналу передачі даних. бінованої інформації про швидкість передачі да28. Базова станція за п. 26, в якій комбінована інних, і формація про швидкість передачі даних містить виділення інформації про швидкість передачі данабір бітів швидкості передачі даних, і в якій підсиних для першого каналу передачі даних і інфорстема обробки виконана з можливістю виділення мації про швидкість передачі даних для другого інформації про швидкість передачі даних для каналу передачі даних з комбінованої інформації першого каналу передачі даних і інформації про про швидкість передачі даних. швидкість передачі даних для другого каналу пе32. Система безпровідного зв'язку за п. 31, редачі даних з комбінованої інформації про швидв якій мобільна станція виконана з можливістю кість передачі даних, шля хом розділення набору передачі першого кадру даних по першому каналу бітів швидкості передачі даних на перший індикапередачі даних з першою швидкістю передачі датор швидкості передачі даних і другий індикатор них і передачі другого кадру даних по др угому кашвидкості передачі даних. налу передачі даних з другою швидкістю передачі 29. Базова станція за п. 26, в якій комбінована інданих; і формація про швидкість передачі даних містить в якій базова станція виконана з можливістю придесять бітів. йому першого кадру даних по першому каналу 30. Базова станція за п. 26, в якій підсистема обпередачі даних і другого кадру даних по другому робки виконана з можливістю прийому бітів кодоканалу передачі даних і декодування першого каваної комбінованої інформації про швидкість педру даних з використанням інформації про швидредачі даних в кожному з множини сегментів кість передачі даних для першого каналу передачі прийнятого кадру. даних і декодування другого кадру даних з викори31. Система безпровідного зв'язку, яка містить: станням інформації про швидкість передачі даних мобільну станцію, виконану з можливістю комбінудля другого каналу передачі даних. вання інформації про швидкість передачі даних Заявлення пріоритету відповідно до ст. 35 Зведення законів США, §119 У даній заявці на патент заявлений пріоритет попередньої заявки №60/508537 на "Гнучке мультиплексування каналу керування", поданої 2 жовтня 2003 року і переуступленої її правонаступнику, яка, тим самим, включена в цей документ за допомогою посилання. Дана заявка на патент пов'язана з наступними Заявками на патент США, що одночасно розглядаються: "Системи і спосіб мультиплексування інформації керування в фізичний канал даних", реєстраційний номер патентного повіреного №030610, подана одночасно з даною, переуступлена її правонаступнику і включена в цей документ за допомогою посилання; і "Системи і спосіб для передачі даних каналу керування з використанням форматів з множиною часових сегментів", реєстраційний номер патентного повіреного №030611, подана одночасно з даною, переуступлена її правонаступнику і включена в цей документ за допомогою посилання. Даній винахід, загалом, стосується систем зв'язку і, більш конкретно, систем і способів забезпечення інформації керування для множини каналів передачі даних, шля хом комбінування інформації керування і передачі комбінованої інформації керування по одному каналу керування. Система безпровідного зв'язку може використовуватися для передачі інформації між мобільним пристроєм і базовою станцією, між мобільним пристроєм і інформаційним сервером, між мобільними пристроями і так далі. Інформація, що передається між різними пристроями, може включати в себе аудіо (наприклад, голосову) інформацію, дані, що передаються з високою швидкістю, інформацію керування і дані різних інших типів. Один з прикладів системи зв'язку включає в себе контролер базових станцій, одну або більше базових станцій і одну або більше мобільних станцій. Кожна з базових станцій пов'язана з контролером базових станцій за допомогою мережі, яка звичайно називається мережею зворотної передачі сигналу. Мережа зворотної передачі сигналу звичайно містить фізичні канали зв'язку між контролером базових станцій і базовими станціями. 7 83256 8 Кожна з мобільних станцій пов'язана з однією з станції, декодування кодованої комбінованої інфобазових станцій. Канали зв'язку між мобільними рмації про швидкість передачі даних, для отристанціями і базовими станціями містять безпровідмання комбінованої інформації про швидкість пені канали зв'язку. редачі даних, і виділення інформації про швидкість Безпровідний канал зв'язку між кожною мобіпередачі даних для першого і другого каналів пельною станцією і базовою станцією, з якими вона редачі даних і декодування першого і другого капов'язана, включає в себе набір каналів, признаналів даних з використанням цієї інформації. чених для передачі даних з базової станції в мобіАльтернативний варіант виконання передбальну станцію, а також набір каналів, призначених чає спосіб, реалізований в мобільній станції для для передачі даних від мобільної станції до базобезпровідної системи зв'язку. Цей спосіб включає вої станції. Перший набір каналів (від базової став себе комбінування в мобільній станції інформації нції до мобільної станції) називається прямою лініпро швидкість передачі даних для першого каналу єю зв'язку. Др угий набір каналів (від мобільної даних і інформації про швидкість передачі даних станції до базової станції) називається зворотною для другого каналу даних, кодування комбінованої лінією зв'язку. інформації про швидкість передачі даних і передаКанали, як прямої лінії зв'язку, так і зворотної чу кодованої комбінованої інформації про швидлінії зв'язку сформовані так, щоб по них можна кість передачі даних з мобільної станції в базову було передавати інформацію різних типів. Напристанцію по одному каналу керування. клад, по деяких з каналів передають дані, в той Інший альтернативний варіант виконання печас як по інших передають інформацію керування. редбачає спосіб, реалізований в базовій станції У одному варіанті виконання зворотна лінія зв'язку для безпровідної системи зв'язку. Цей спосіб включає в себе первинний канал, виділений для включає в себе прийом кодованої комбінованої передачі даних, і відповідний виділений канал кеінформації про швидкість передачі даних в базовій рування. Канал керування виконаний таким чином, станції, декодування кодованої комбінованої інфощо по ньому передається інформація, необхідна рмації про швидкість передачі даних для отримандля декодування даних первинного виділеного ня комбінованої інформації про швидкість передачі каналу передачі даних, така, як вказівка швидкості даних і виділення інформації про швидкість перепередачі даних, з якою дані передаються по канадачі даних для першого і другого каналів передачі лу передачі даних. даних і декодування першого і другого каналів У цій системі може буде необхідним додати передачі даних, з використанням цієї інформації. інший канал передачі даних. Так само, як для перІнший альтернативний варіант виконання певинного виділеного каналу передачі даних, може редбачає мобільну станцію, що включає в себе виявитися необхідним передавати інформацію підсистему приймача-передавача і підсистему обкерування для додаткового каналу передачі даних, робки, з'єднану з підсистемою приймачащоб забезпечити для базової станції можливість передавача, причому підсистема обробки виконадекодування даних, які були передані по додаткона з можливістю комбінування інформації про вому каналу передачі даних. Звичайно така інфошвидкість передачі даних для першого каналу рмація керування передається по додатковому даних і інформації про швидкість передачі даних каналу керування, який відповідає додатковому для другого каналу даних, кодування комбінованої каналу передачі даних. Це рішення, однак, має інформації про швидкість передачі даних, і перенедолік, який полягає в тому, що потрібне викоридачі кодованої комбінованої інформації про швидстання ресурсів (тобто, додаткової обробки, додакість передачі даних по одному каналу керування. ткових кодів розширення і т. д.), для підтримки Інший альтернативний варіант виконання педодаткового каналу керування. Тому було б бажаредбачає базову станцію, що включає в себе підно розробити поліпшені системи і способи передасистему приймача-передавача і підсистему обробчі необхідної інформації керування, для додаткоки, з'єднану з підсистемою приймача-передавача, вого каналу передачі даних. причому підсистема обробки виконана з можливісРозкриті тут варіанти виконання направлені на тю прийому кодованої комбінованої інформації про задоволення вказаних вище потреб за рахунок швидкість передачі даних по одному каналу керувикористання одного каналу керування для перевання, декодування кодованої комбінованої інфодачі інформації керування для множини каналів рмації про швидкість передачі даних для отриманпередачі даних. У одному з варіантів виконання ня комбінованої інформації про швидкість передачі передбачається спосіб, реалізований в системі даних і виділення інформації про швидкість перезв'язку W-CD MA (широкосмуговий множинний додачі даних для першого каналу передачі даних і ступ з кодовим розділенням каналів). Цей спосіб інформації про швидкість передачі даних для друвключає в себе комбінування в мобільній станції гого каналу передачі даних з комбінованої інфорінформації про швидкість передачі даних для мації про швидкість передачі даних. першого каналу передачі даних і інформації про Інший альтернативний варіант виконання пешвидкість передачі даних для другого каналу передбачає безпровідну систему зв'язку, що включає редачі даних, кодування комбінованої інформації в себе мобільну станцію і базову станцію. Мобільпро швидкість передачі даних і передачу кодована станція виконана з можливістю комбінування ної комбінованої інформації про швидкість переінформації про швидкість передачі даних для дачі даних з мобільної станції в базову станцію по першого каналу передачі даних і інформації про одному каналу керування. Цей спосіб додатково швидкість передачі даних для другого каналу певключає в себе прийом кодованої комбінованої редачі даних, кодування комбінованої інформації інформації про швидкість передачі даних в базовій про швидкість передачі даних і передачі кодованої 9 83256 10 комбінованої інформації про швидкість передачі про швидкість передачі даних і передачу кодоваданих по одному каналу керування. Базова станція ної комбінованої інформації про швидкість перевиконана з можливістю прийому кодованої комбідачі даних з мобільної станції в базову станцію по нованої інформації про швидкість передачі даних одному каналу керування. Цей спосіб додатково по одному каналу керування, декодування кодовавключає в себе прийом базовою станцією кодованої комбінованої інформації про швидкість переної комбінованої інформації про швидкість передачі даних для отримання комбінованої інформації дачі даних, декодування кодованої комбінованої про швидкість передачі даних, і виділення інфорінформації про швидкість передачі даних для мації про швидкість передачі даних для першого отримання комбінованої інформації про швидкість каналу передачі даних і інформації про швидкість передачі даних і виділення інформації про швидпередачі даних для другого каналу передачі даних кість передачі даних для першого і другого каналів з комбінованої інформації про швидкість передачі передачі даних, і декодування першого і другого даних. каналів передачі даних з використанням цієї інфоТакож можливі різні додаткові альтернативні рмації. варіанти виконання. Один варіант виконання винаходу виконаний в Різні аспекти і ознаки винаходу розкриті в набезпровідній системі зв'язку, яка розроблена відступному докладному описі і з посиланнями на повідно до стандарту W-CDMA. Тому буде корисно прикладені креслення, на яких представлене наописати основну структуру і роботу такої системи ступне: для пояснення винаходу. Потрібно зазначити, що Фіг.1 - схема, що ілюструє структур у верхнього хоч наступний опис фокусується, передусім, на рівня безпровідної системи зв'язку відповідно до системі, яка відповідає цьому стандарту, альтеродного варіанту виконання; нативні варіанти виконання також можуть бути Фіг.2 - функціональна блок-схема, що ілюструє виконані в системах, які відповідають іншим станосновні структурні компоненти безпровідної сисдартам. теми приймача-передавача відповідно до одного На Фіг.1 показана схема, що ілюструє стр уктуваріанту виконання; ру безпровідної системи зв'язку відповідно до одФіг.3 - схема, що ілюструє структур у кадрів даного варіанту виконання. Система 100 включає в них, що передаються по парі каналів передачі дасебе контролер 110 базових станцій, базову станних і по каналу керування, відповідно до одного цію 120, яка з'єднана з контролером 110 базових варіанту виконання; станцій через мережу 130 зворотної передачі сигФіг.4 - схема, що ілюструє структур у інформаналу, і мобільну станцію 140. Система 100 може ції керування в кожному часовому сегменті кадру включати в себе додаткові базові станції і мобільні керування відповідно до одного варіанту виконанстанції, які, для спрощення, не представлені на ня; кресленні. Фіг.5 - блок-схема послідовності операцій, що Використовувана термінологія, яка стосується ілюструє процес, за допомогою якого інформація компонентів системи, може відрізнятися в різних про швидкість передачі даних кодується відповідваріантах виконання. Наприклад, контролер 110 но до одного варіанту виконання; і базових станцій може називатися контролером Фіг.6 - блок-схема послідовності операцій, що радіомережі (RNC), базова станція 120 може назиілюструє процес передачі інформації керування ватися "Вузлом-B", і мобільна станція 140 може для двох каналів даних по одному каналу керуназиватися користувальним пристроєм (UE). Осківання відповідно до одного варіанту виконання. льки різні варіанти виконання винаходу можуть Хоч винахід допускає різні модифікації і може бути виконані на основі різних типів безпровідних бути виконаний в альтернативних формах, конкресистем зв'язку (наприклад, систем, розроблених тні варіанти його виконання представлені як привідповідно до різних стандартів або різних редакклад на кресленнях і в прикладеному докладному цій одного стандарту), посилання на різні компоописі, необхідно, однак, розуміти, що креслення і ненти систем потрібно інтерпретувати в широкому докладний опис не призначені для обмеження визначенні, і посилання на конкретні компоненти з находу конкретними описаними варіантами виковикористанням термінології, що застосовується нання. для конкретного типу системи, не треба розглядаНижче описані один або більше варіантів вити як обмеження цих варіантів виконання винаходу конання винаходу. Потрібно зазначити, що ці і даним конкретним типом системи. будь-які інші описані нижче варіанти виконання є Потрібно також зазначити, що, хоч приведений прикладами і призначені для ілюстрації винаходу, тут опис тих і інших варіантів виконання фокусуа не для його обмеження. ється на системі, в якій мобільна станція може Як описано тут, різні варіанти виконання винапереміщатися по відношенню до базової станції, ходу передбачають системи і способи для переінші варіанти виконання можуть бути виконані в дачі даних керування, призначених для множини системах, які забезпечують можливість безпровідканалів передачі даних, з використанням одного ного зв'язку між пристроями альтернативних типів. каналу керування. У одному варіанті виконання При цьому не обов'язково, щоб один з пристроїв спосіб втілений в системі зв'язку W-CDMA. Цей був "базовою станцією", і також немає необхідносспосіб включає в себе комбінування інформації ті, щоб інший пристрій був "мобільним". Приведені про швидкість передачі даних для першого каналу тут посилання на мобільні станції і базові станції, передачі даних і інформації про швидкість передатому, потрібно розглядати, які включають в себе чі даних для другого каналу передачі даних в мобудь-які пристрої безпровідної передачі даних, які більній станції, кодування комбінованої інформації здійснюють зв'язок один з одним. 11 83256 12 У той час як на практиці конкретні схеми базоОскільки умови в каналі для безпровідної лінії вої станції 120 і мобільної станції 140 можуть істозв'язку змінюються, то можуть виникати зміни тно змінюватися, кожна з них виконує функцію швидкості передачі даних, з якою мобільна станція безпровідного приймача-передавача, призначено140 передає дані в базову станцію 120. Ці зміни го для забезпечення зв'язку по прямій і зворотній швидкості передачі даних, що використовується лініях зв'язку. Базова станція 120 і мобільна станмобільною станцією 140 для передачі даних, неція 140, тому мають однакову загальну структур у. обхідні для забезпечення досить високого відноТака структура подана на Фіг.2. шення сигнал-шум SNR, (або відношення сигналу На Фіг.2 показана функціональна блок-схема, до взаємних перешкод і шумів - SINR), щоб базова що ілюструє основні структурні компоненти систестанція 120 могла приймати дані з прийнятною ми безпровідного приймача-передавача відповідчастотою помилок. Чим кращі умови в каналі, тим но до одного варіанту виконання. На цьому кресбільш високу швидкість передачі даних може виленні показана система, яка містить підсистему користати мобільна станція. Чим гірші умови в 222 передачі і підсистему 224 прийому, кожна з каналі, тим більш низьку швидкість передачі даних яких з'єднана з антеною 226. Підсистему 222 пеповинна використовувати мобільна станція. редачі і підсистему 224 прийому можна спільно Швидкість передачі даних і відповідний форназивати підсистемою приймача-передавача. Підмат даних для одного або більше каналів в деяких система 222 передачі і підсистема 224 прийому варіантах виконання, можуть визначатися як отримують доступ до прямої і/або зворотної ліній транспортний формат (TF) або комбінація трансзв'язку через антену 226. портних форматів (TFC). Для простоти опису окПідсистема 222 передачі і підсистема 224 приремі транспортні формати, а також комбінації йому також з'єднані з процесором 228, який притранспортних форматів можуть нижче згадуватися значений для керування підсистемами 222 і 224 просто як швидкість передачі даних. передачі і прийому. З процесором 228 з'єднаний У одному варіанті виконання мобільна станція запам'я товуючий пристрій 230, призначений для системи безпровідного зв'язку виконана з можлизабезпечення робочого простору і локальної павістю передачі інформації в базову станцію по м'яті для процесора. Процесор 228 і запам'ятовутрьох каналах. Перший з цих каналів являє собою ючий пристрій 230 можна спільно називати підсисвиділений канал передачі даних. По цьому каналу темою обробки. Джерело 232 даних з'єднане з передачі даних можна передавати різні типи дапроцесором 228 і надає дані для передачі в сисних, включаючи такі високопріоритетні дані, як темі. Джерело 232 даних може, наприклад, містити голосові дані, потокові відеодані або тому подібне, мікрофон або вхід в мережевий пристрій. Дані обі низькопріоритетні дані, передача яких не чутлива робляються за допомогою процесора 228 і потім до затримки часу. Такий виділений канал передачі передаються в підсистему 222 передачі, яка переданих можна назвати тут первинним каналом педає дані через антену 226. Дані, що приймаються редачі даних. Др угий з каналів являє собою канал підсистемою 224 прийому через антену 226, перекерування. По каналу керування передається індаються в процесор 228 для обробки і потім на формація керування, яка необхідна базовій станції пристрій 234 виведення для представлення корисдля правильного декодування даних, що передатувачеві. Пристрій 234 виведення може містити ються по первинному каналу передачі даних. Така такі пристрої, як гучномовець, візуальний дисплей інформація керування може, наприклад, включати або вихід, пов'язаний з мережевим пристроєм. в себе інформацію пілотного каналу, інформацію Для фа хівців в даній галузі те хніки буде зрокерування потужністю і інформацію про швидкість зуміло, що структура, подана на Фіг.2, є ілюстраціпередачі даних. Ці різні типи інформації також моєю, і що в інши х варіантах виконання можна викожуть характеризуватися як різні логічні канали в ристовувати альтернативні конфігурації. межах фізичного каналу керування. Наприклад, процесор 228 може являти собою мікПервинний канал передачі даних і канал керуропроцесор загального призначення, цифровий вання є в звичайних системах WCDMA. Звичайно процесор сигналів (DSP) або процесор спеціальдля кожного кадру, який передається по первинного призначення, і може виконувати деякі або всі ному каналу передачі даних, існує відповідний функції інших компонентів приймача-передавача, кадр, який передається по каналу керування. Баабо будь-яку іншу обробку, необхідну приймачемзова станція приймає інформацію, що міститься в передавачем. Тому об'єм формули винаходу, кадрі каналу керування, декодує її і потім викориспредставленої нижче, не обмежується конкретнитовує для декодування інформації кадру каналу ми конфігураціями, описаними тут. передачі даних. Кадр каналу керування може пеМобільна станція 140 звичайно не є стаціонаредаватися синхронно з відповідним кадром канарною (хоч, в деяких випадках, вона може бути талу передачі даних, або він може передаватися до кою). Мобільна станція 140 може переміщатися по передачі відповідного кадру каналу передачі давідношенню до базової станції 120. Зміна полоних. ження мобільної станції 140 звичайно приводить У даному варіанті виконання, в доповнення до до змін умов в каналі для безпровідної лінії зв'язку первинного каналу передачі даних і каналу керуміж мобільною станцією 140 і базовою станцією вання, з мобільної станції в базову станцію пере120. На умови в каналі також можуть впливати інші дається третій канал (розширений виділений качинники, такі, як атмосферні умови, рух інши х об'нал передачі даних). Розширений канал передачі єктів між мобільною станцією 140 і базовою станданих використовується в даному варіанті викоцією 120, взаємні перешкоди від інших приймачівнання для передачі з високою швидкістю даних передавачів і так далі. послуг, не чутливи х до затримок. У альтернатив 13 83256 14 них варіантах виконання можуть передаватися підвищення надійності передачі даних, збільшує інші типи даних. Хоч для розширеного каналу пекількість бітів, які повинні передаватися. Цей проредачі даних необхідно передавати інформацію цес стисло описаний нижче. керування в базову станцію, щоб базова станція На Фіг.5 показана блок-схема послідовності могла декодувати дані, що приймаються через операцій, що ілюструє процес, при виконанні якого розширений канал передачі даних, ця інформація інформація про швидкість передачі даних кодуєтькерування не передається по каналу керування, ся відповідно до одного варіанту виконання. Згідно окремому від каналу керування, описаного вище. з цим кресленням кодується інформація (TFCI) про Замість цього, інформація керування для розшишвидкість передачі даних (блок 510). У цьому виреного каналу передачі даних комбінується з інпадку кодер реалізовує схему кодування 1/3. Коформацією керування для первинного каналу педування складається в накладенні на вихідну інредачі даних, і комбінована інформація керування формацію про швидкість передачі даних кодів передається з мобільної станції в базову станцію розширення, як добре відомо фахівцям в галузі по одному каналу керування. Спосіб, що забезпезв'язку WCDMA. Кодування вихідної інформації чує виконання такої передачі, детально описаний про швидкість передачі даних, яка складається з нижче. десяти бітів, приводить до отримання 32 бітів коУ даному варіанті виконання у всіх трьох канадованих даних інформації про швидкість передачі. лах (первинний виділений канал передачі даних, Оскільки формат даних керування, описаний вище виділений канал керування і розширений виділез посиланням на Фіг.4, забезпечує доступ тільки до ний канал передачі даних) використовується один 30 бітів інформації про швидкість передачі даних, і той же формат кадру. Цей формат поданий на необхідно виконати деяку форму узгодження Фіг.3. На Фіг.3 показані два кадри, 300 і 310. Як швидкості передачі (блок 520). У одному варіанті показано на цьому кресленні, кожний кадр має виконання функція узгодження швидкості передачі тривалість 10 мілісекунд. Кожний кадр, крім того, даних може просто полягати в "проколюванні" (вирозділений на 15 сегментів. даленні) кодованих даних, або у відкиданні останЯк указано вище, канал керування використоніх дво х бітів. вується в цьому варіанті виконання для передачі Таким чином, 30 бітів кодованої інформації інформації керування, що включає в себе пілотні про швидкість передачі даних генеруються з десядані, дані керування потужністю і інформацію про ти бітів вихідної інформації про швидкість передачі швидкість передачі даних. На Фіг.4 показана схеданих. Ці 30 бітів кодованої інформації про швидма, що ілюструє структур у цієї інформації в межах кість передачі даних можуть потім передаватися з кожного часового сегмента. На Фіг.4 представлемобільної станції в базову станцію шляхом перений один сегмент 400. У сегментах 400 містяться дачі перших дво х бітів в першому сегменті кадру, пілотні дані 410, дані 420 керування потужністю і подальшій передачі двох бітів у др угому сегменті інформація 430 про швидкість передачі даних. кадру і так далі, доти, поки не будуть передані всі Сегмент 400 складається з десяти бітів даних. 30 бітів. Шість з цих десяти бітів використовуються для У звичайній системі всі десять бітів вихідної передачі пілотних даних 410, в той час як два біти інформації про швидкість передачі даних доступні використовуються як дані 420 керування потужнісдля використання при передачі інформації про тю, і два біти використовуються для інформації швидкість передачі даних, що використовується в 430 про швидкість передачі даних. Інформація про первинному виділеному каналі передачі даних. швидкість передачі даних позначена на кресленні Однак звичайно десять бітів не потрібні для іденяк TFCI або індикатор комбінації транспортних тифікації швидкості передачі даних для первинноформатів. го каналу передачі даних. Як правило, існує відноХоч інформація 430 TFCI містить тільки два бісно невелика кількість можливих значень ти кожного сегмента, для передачі значення TFCI швидкості передачі даних для цього каналу передля кожного кадру доступно більше двох бітів. Це дачі даних. Наприклад, можуть бути тільки чотири, пояснюється тим, що вибрані транспортні формавісім або 16 можливих швидкостей передачі дати, які використовуються мобільною станцією для них, з яких може вибиратися дійсна швидкість пепередачі даних по первинному і по розширеному редачі даних для первинного виділеного каналу. каналах передачі даних, оновлюються на кадровій Якщо існує тільки чотири можливих швидкості пеоснові. Іншими словами, хоч кожний канал перередачі даних, необхідні тільки два біти для ідендачі даних може вибирати різний транспортний тифікації того, яка з чотирьох (22) можливих швидформат для кожного подальшого кадру, транспоркостей передачі даних вибрана. Аналогічно, якщо тний формат залишається незмінним протягом існує тільки вісім (23) або шістнадцять (24) можликадру. Таким чином, всі 30 бітів TFCI в кадрі (два вих швидкостей передачі даних, то тільки три або біти, помножені на 15 сегментів), замість тільки чотири біти, відповідно, необхідні для ідентифікації двох бітів TFCI в одному сегменті, доступні для вибраної швидкості передачі даних. Отже, в цих передачі вибраного значення TFCI. прикладах не використовуються від шести до воУ той час як 30 бітів, що передаються в кадрі, сьми бітів з десяти бітів, які доступні для передачі виділені для передачі інформації TFCI з мобільної інформації про швидкість передачі даних. станції в базову станцію, передається менше ніж У даному варіанті виконання біти, які не вико30 бітів дійсної інформації формату транспортного ристовуються для ідентифікації швидкості передаформату. Це пояснюється тим, що інформація чі даних для первинного каналу передачі даних, транспортного формату кодується перед передазамість цього використовуються для ідентифікації чею. Процес кодування, який призначений для швидкості передачі даних розширеного каналу 15 83256 16 передачі даних. У приведеному ви ще прикладі, в кості передачі даних для другого каналу передачі якому для передачі швидкості передачі даних в даних складається з шестибітового значення, пепервинному каналі передачі даних використовурші чотири з десяти бітів швидкості передачі даних ються чотири біти, шість з десяти бітів доступні можуть містити індикатор першої швидкості передля використання при ідентифікації швидкості педачі даних, в той час як останні шість з десяти бітів редачі даних розширеного каналу передачі даних. швидкості передачі даних можуть містити індикаЦі шість бітів можна використовувати для ідентитор другої швидкості передачі даних. У альтернафікації того, яка швидкість передачі даних вибрана тивних варіантах виконання індикатори швидкості з 64 (2 6) можливих швидкостей передачі даних. передачі даних для двох каналів передачі даних У даному варіанті виконання мобільна станція, можуть бути скомбіновані (мультиплексовані) інтому, вибирає відповідні швидкості передачі даних шим способом. для первинного і розширеного каналів передачі Після комбінування інформації про швидкість даних, комбінує індикатори швидкості передачі передачі даних для дво х каналів передачі даних, даних, відповідні цим значенням в десяти доступкомбіновану інформацію кодують (блок 620). У них бітах, і потім обробляє десять бітів таким же одному варіанті виконання десять бітів комбіновачином, як якби ці біти містили тільки інформацію ної інформації про швидкість передачі даних копро швидкість передачі даних для первинного кадують таким же чином, як десять бітів інформації налу передачі даних. Коли базова станція приймає про швидкість передачі даних для первинного какадр даних керування, ця інформація декодується, налу передачі даних, з використанням звичайного і інформація про швидкість передачі даних, відпокодування. У описаному вище варіанті виконання відна кожному з первинного і розширеного каналів кодування полягає в накладенні на біти даних копередачі даних, виділяється і використовується дів розширення (наприклад, з використанням схепри декодування відповідних каналів передачі дами кодування 1/3), і потім виконується узгодження них. швидкості передачі (наприклад, проколювання) Методологія, що використовується в даному даних для генерування необхідної кількості бітів варіанті виконання, подана на Фіг.6. На Фіг.6 пока(наприклад, 30), яку можна передавати в каналі зана блок-схема послідовності операцій, що ілюскерування. трує процес передачі інформації керування для Кодована інформація про швидкість передачі двох каналів передачі даних по одному каналу даних потім передається в кадрі по каналу керукерування. Спосіб, представлений на кресленні, вання (блок 625). У описаному вище варіанті виковключає в себе першу частину, показану з лівого нання це полягає в передачі двох бітів кодованої боку на кресленні, і другу частин у, показану з праінформації про швидкість передачі даних в кожнового боку на кресленні. Перша частина відповідає, му інтервалі кадру керування. Таким чином, перші загалом, частині способу, який виконується в модва біти кодованої інформації про швидкість перебільній станції. Друга частина відповідає, загалом, дачі даних передаються в інтервалі 0, наступні два частині способу, який виконується в базовій станбіти передаються в інтервалі 1, і так далі. ції. Потрібно зазначити, що в доповнення до всьоПісля передачі кадру даних керування мобільго способу, представленого на кресленні, першу і ною станцією, він передається через виділений другу частини способу можна розглядати як альканал керування і приймається в базовій станції тернативні варіанти виконання. (блок 630). Прийнятий кадр інформації керування Як показано на Фіг.6, спосіб починається з випотім декодується (блок 635). У одному варіанті бору інформації про швидкість передачі даних для виконання декодування інформації керування випершого, первинного виділеного каналу передачі конується таким же чином, як якби були включені даних (блок 605), а також з вибору інформації про тільки дані керування для першого каналу передашвидкість передачі даних для другого, розширеночі даних. У інших варіантах виконання декодуванго виділеного каналу передачі даних (блок 610). ня інформації керування може бути виконане інВибір швидкості передачі даних для кожного з кашими способами. налів передачі даних може бути виконаний будьПісля того як дані керування декодовані, деяким відповідним способом, таким, як способи, сять бітів інформації керування стають доступнивідомі в галузі безпровідного зв'язку. Після того як ми для базової станції. Тому базова станція видібуде вибрана швидкість передачі даних для кож ляє інформацію про швидкість передачі даних для ного з каналів, також вибирається відповідний інкожного з першого і другого каналів передачі дадикатор швидкості передачі даних. Як указано виних (блок 640). Якщо мобільна станція комбінуваще, якщо швидкість передачі даних вибирається з ла індикатори швидкості передачі даних шляхом 2n можливих швидкостей передачі даних, вибрана простого приєднання одного до одного, базова швидкість передачі даних може бути представлестанція виділяє індикатори шляхом розділення на n-бітним значенням. десяти бітів на відповідні індикатори швидкості Інформація про швидкість передачі даних (напередачі даних для першого і другого каналів пеприклад, індикатори швидкості передачі даних) редачі даних. Якщо мобільна станція мультиплекдля двох каналів передачі даних потім комбінусувала індикатори швидкості передачі даних більш ються (блок 615). У одному варіанті виконання два складним чином, в базовій станції використовуєтьіндикатори швидкості передачі даних комбінуються відповідний спосіб демультиплексування для ся просто шляхом приєднання одного до одного. виділення індикаторів. Таким чином, якщо індикатор швидкості передачі Після того, як індикатори швидкості передачі даних для першого каналу передачі даних склададаних для першого і другого каналів передачі дається з чотирибітового значення, і індикатор швидних виділені з інформації керування, базова стан 17 83256 18 ція використовує ці індикатори швидкості передачі гій і методів. Наприклад, дані, інструкції, команди, даних для визначення швидкостей передачі даних інформація, сигнали, біти, символи і елементарні першого і другого каналів передачі даних і потім сигнали, на які можуть даватися посилання в прикодує перший канал передачі даних і другий канал веденому ви ще описі, можуть бути представлені передачі даних з використанням відповідної інфонапругами, струмами, електромагнітними хвилями, рмації про швидкість передачі даних (блоки 645, магнітними полями або частинками, оптичними 650). полями або частинками, або будь-якою їх комбінаПотрібно зазначити, що безліч змін можуть буцією. ти виконані у варіантах виконання, описаних вище, Для фахівця в даній галузі техніки буде також без відходу від об'єму винаходу, який детально зрозуміло, що різні ілюстративні логічні блоки, мопредставлений в приведеній нижче формулі винадулі, схеми і етапи способу, описані в зв'язку з ходу. Наприклад, хоч в приведених вище варіанрозкритими тут варіантами виконання, можуть бутах виконання використовується комбінування ти реалізовані як електронний апаратний засіб, інформації про швидкість передачі даних для двох комп'ютерний програмний засіб або їх комбінації. каналів передачі даних по одному каналу керуванДля ілюстрації можливості такої взаємної заміни ня, в інших варіантах виконання можливо комбінуапаратних і програмних засобів, різні ілюстративні вати інформацію про швидкість передачі даних компоненти, блоки, модулі, схеми і етапи описані для більш ніж двох каналів передачі даних. Також вище в загальній формі відносно функцій, що виможливо комбінувати інформацію про швидкість конуються ними. Чи будуть такі функції виконані як передачі даних для п каналів передачі даних в m апаратний або програмний засіб, залежить від каналах керування, у випадку, коли п більше, ніж т. конкретного застосування і конструктивних обмеВ іншому варіанті виконання інформація, яка не є жень, що накладаються на систему загалом. Поінформацією про швидкість передачі даних (натрібно також зазначити, що ілюстративні компонеприклад, інформація про форматування кадру) нти, блоки, модулі, схеми і етапи можуть для інших каналів передачі даних може бути скомвикористовува тися в іншому порядку, або їх конфібінована по одному або більше каналах керувангурація може бути змінена іншим способом в альня. тернативних варіантах виконання. Фахівці в даній У іншому варіанті біти, які доступні для перегалузі те хніки можуть реалізувати описані функції дачі інформації про швидкість передачі даних, різними способами для кожного конкретного заможуть бути виділені для інших каналів передачі стосування, але такі рішення при реалізації не даних іншим способом, відмінним від описаного треба інтерпретувати, як відхід від об'єму даного вище. Наприклад, замість виділення чотирьох бітів винаходу. для одного каналу і шести бітів для іншого, можуть Різні представлені для ілюстрації логічні блобути виділені два/вісім бітів, три/сім бітів, ки, модулі і схеми, описані в зв'язку з розкритими п'ять/п'ять бітів і т.д. Також можливо використати тут варіантами виконання, можуть бути реалізоваальтернативні формати кадру і/або сегмента, що ні або виконані з використанням процесора загазабезпечує доступність більше або менше, ніж льного призначення, цифрового процесора сигнадесяти бітів для передачі інформації про швидлів (DSP), спеціалізованої інтегральної мікросхеми кість передачі даних. Розподіл бітів між різними (ASIC), програмованої вентильної матриці (FPGA) індикаторами швидкості передачі даних може зміабо іншого програмованого логічного пристрою, нюватися час від часу з використанням сигналізадискретного вентиля або транзисторної логіки, ції на більш високому рівні. дискретних апаратних компонентів або будь-якої їх Хоч детально не описано вище, потрібно закомбінації, призначеної для виконання описаних значити, що вищезгадані функції можуть бути реафункцій. Процесор загального призначення може лізовані в мобільних станціях і базових станціях, являти собою мікропроцесор, але як альтернатиописаних вище, з використанням відповідних прова, процесор може являти собою будь-який звиграм, які виконуються у відповідних підсистемах чайний процесор, контролер, мікроконтролер або обробки цих пристроїв. Такі програмні інструкції кінцевий автомат. Процесор також може бути визвичайно втілені на носії даних, який може зчитуконаний як комбінація обчислювальних пристроїв, ватися за допомогою відповідних підсистем обронаприклад, комбінація DSP і мікропроцесора, безбки. Приклади носіїв даних можуть включати в лічі мікропроцесорів, одного або більше мікропросебе оперативний запам'ятовуючий пристрій, цесорів спільно з ядром DSP або будь-яка інша (RAM), флеш-пам'ять, постійний запам'ятовуючий така конфігурація. пристрій (ROM), стираний програмований постійПриведений вище опис розкритих варіантів ний запам'ятовуючий пристрій (EPROM), електривиконання представлений для забезпечення можчно стираний програмований постійний запам'ятоливості фахі вцеві в даній галузі техніки використовуючий пристрій (EEPROM), регістри, жорсткий вувати даний винахід. Різні модифікації цих варіадиск, знімний диск, CD-ROM або носії даних будьнтів виконання будуть очевидні для фахівця в якої іншої форми, відомі в даній галузі техніки. даній галузі техніки, і загальні розкриті принципи Такий носій даних, в якому втілені програмні інможуть застосовуватися в інших варіантах викострукції для виконання функцій, описаних вище, нання, без відходу від суті або об'єму винаходу. містить альтернативний варіант виконання даного Таким чином, даний винахід не призначений для винаходу. обмеження варіантів виконання, представлених Для фахівців в даній галузі буде зрозуміло, що тут, але повинен відповідати найширшому об'єму, інформація і сигнали можуть бути представлені з відповідному розкритим тут принципам і новим використанням будь-яких з безлічі різних техноловластивостям. 19 83256 20 Перелік посилальних позицій 615 Комбінувати інформацію про швидкість 120 BTS (Вузол-В) передачі даних для першого і другого каналів пе130 Мережа редачі даних 226 Антена 640 Виділити інформацію про швидкість пере222 Підсистема передачі дачі даних для першого і другого каналів передачі 224 Підсистема прийому даних 228 Процесор 620 Кодувати комбіновану інформацію про 230 Запам'ятовуючий пристрій швидкість передачі даних 232 Джерело даних 645 Використати інформацію про швидкість 234 Пристрій виведення даних передачі даних для першого каналу передачі да605 Вибрати інформацію про швидкість перених, для декодування першого каналу передачі дачі даних для першого каналу передачі даних даних 630 Прийняти кодовану інформацію про швид625 Передати кодовану комбіновану інформакість передачі даних по каналу керування цію про швидкість передачі даних у вигляді бітів 610 Вибрати інформацію про швидкість переTFCI сегментів каналу керування дачі даних для другого каналу передачі даних 650 Використати інформацію про швидкість 635 Декодувати кодовану інформацію про передачі даних для другого каналу передачі дашвидкість передачі даних них, для декодування другого каналу передачі даних. 21 Комп’ютерна в ерстка Л.Литв иненко 83256 Підписне 22 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
