Електронагрівальний резистивний модуль для агрегатування з іншими об’єктами техніки на будь-які теплові побутові та виробничі потреби

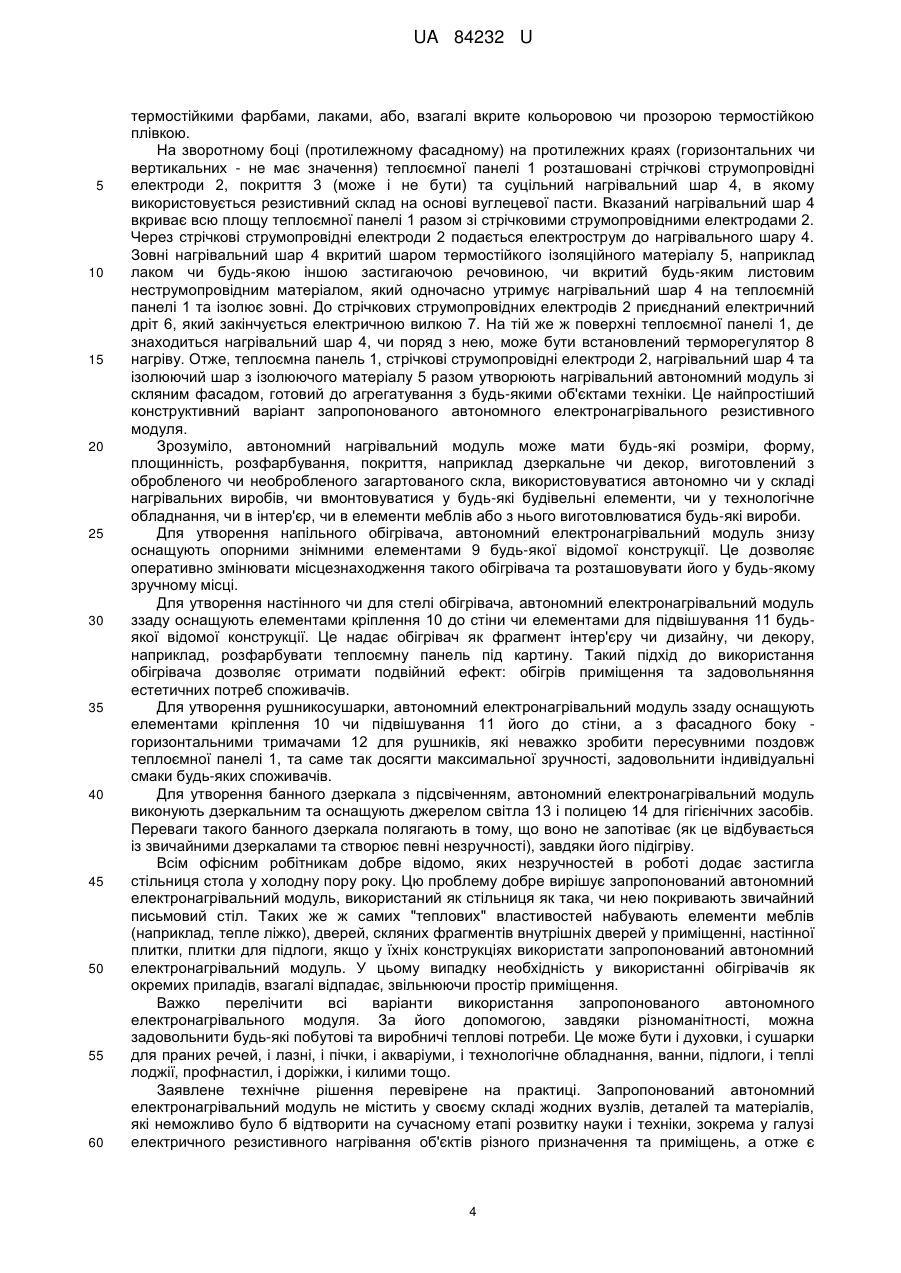

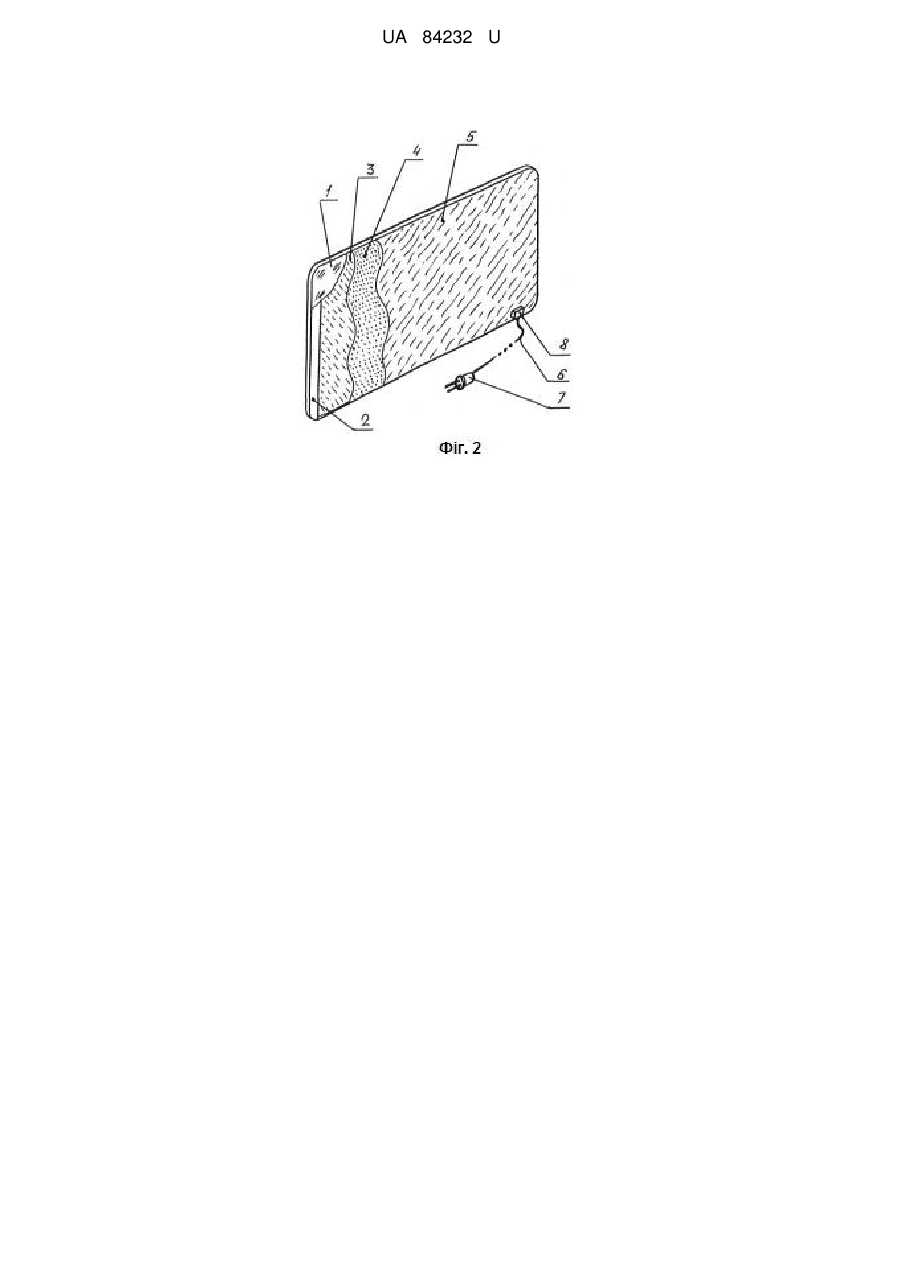

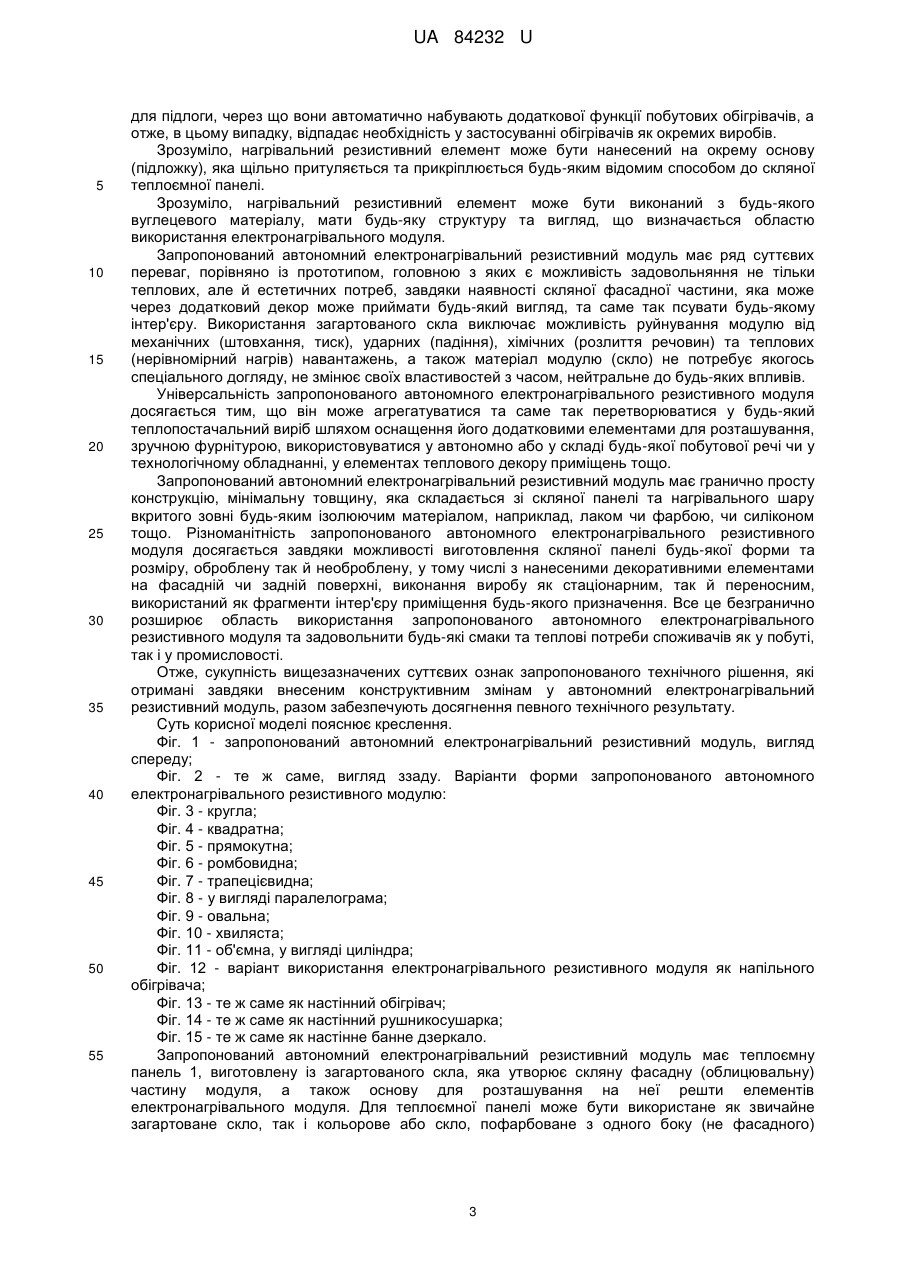

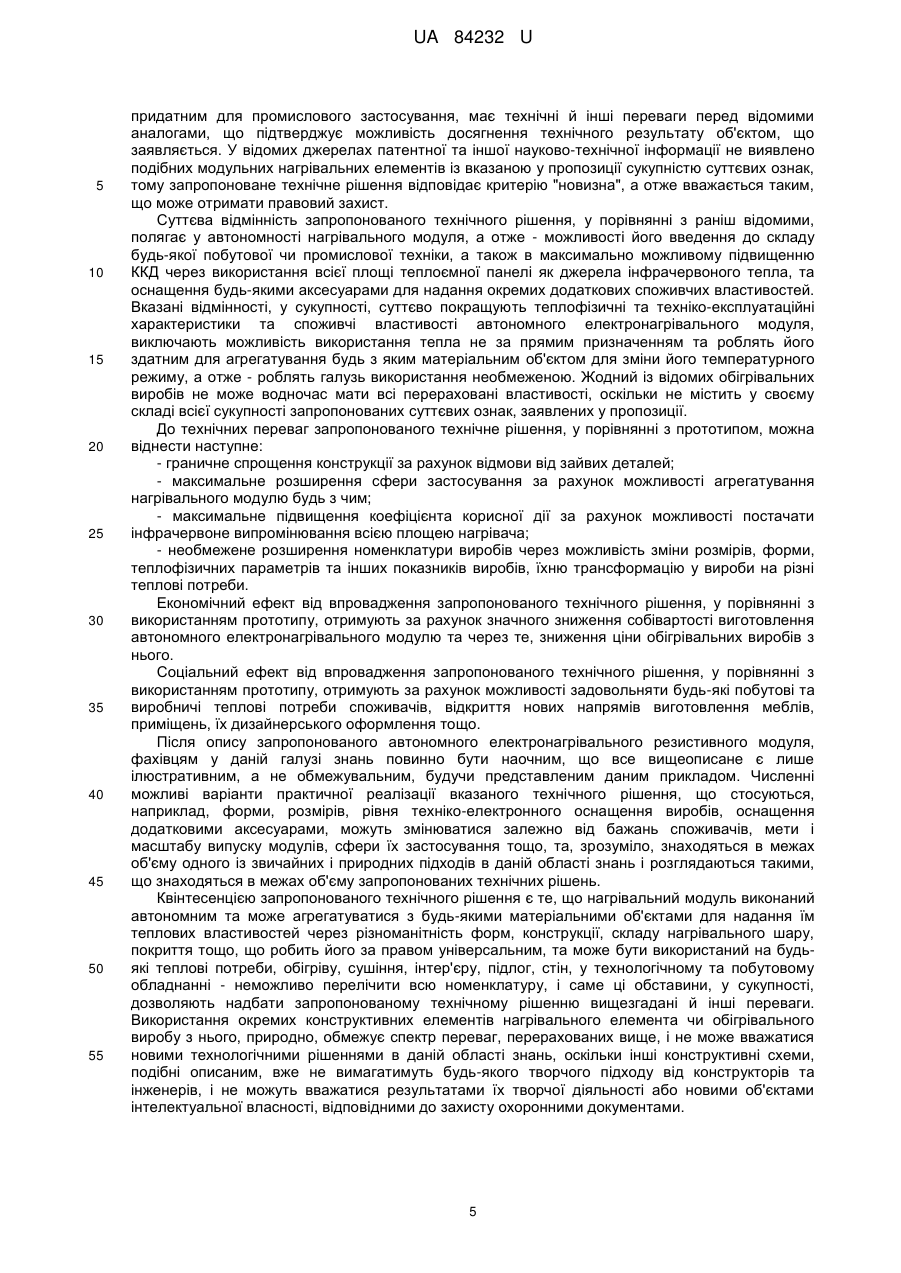

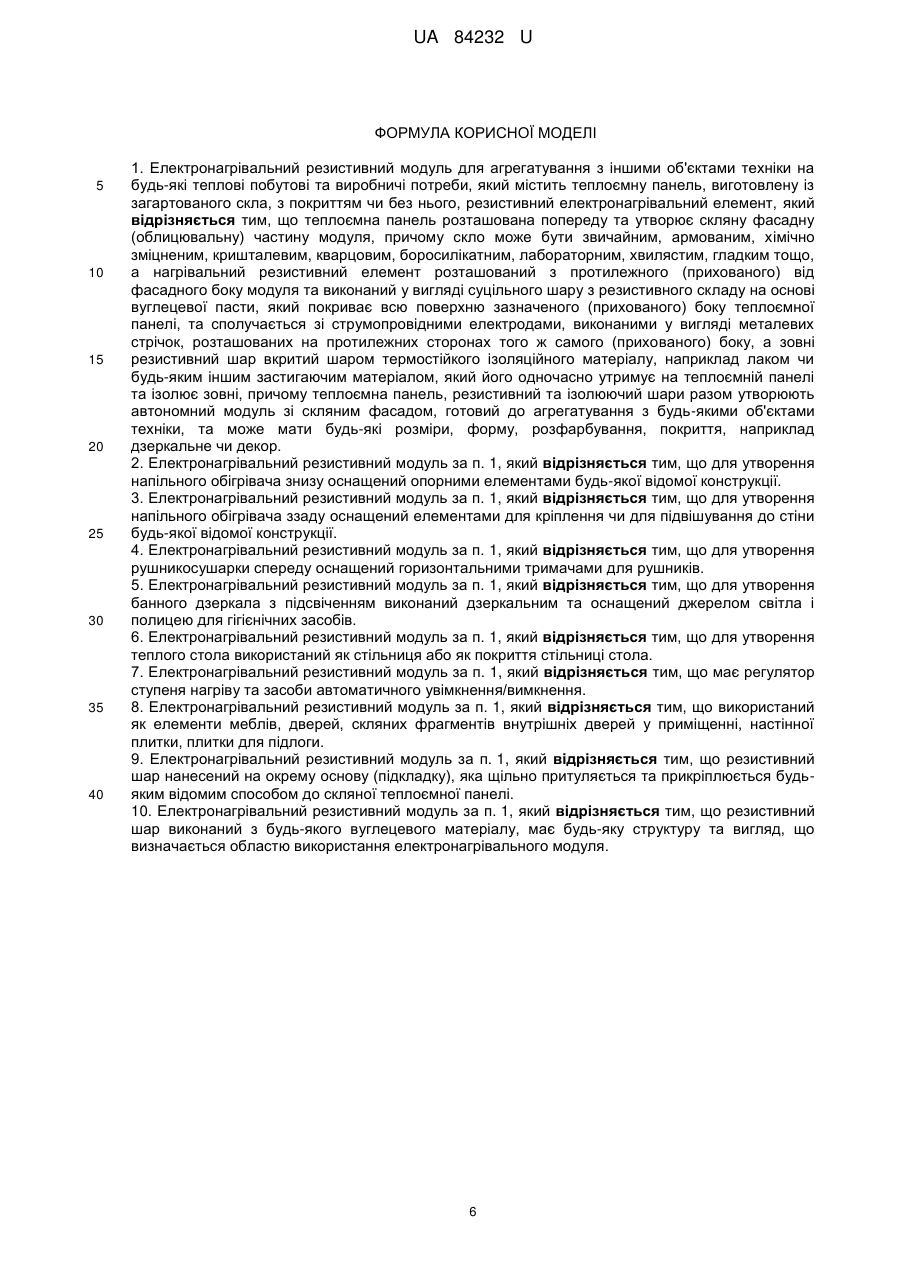

Реферат: Електронагрівальний резистивний модуль для агрегатування з іншими об'єктами техніки на будь-які теплові побутові та виробничі потреби містить теплоємну панель яка розташована попереду та утворює скляну фасадну (облицювальну) частину модуля. Скло може бути звичайним, армованим, хімічно зміцненим, кришталевим, кварцовим, боросилікатним, лабораторним, хвилястим, гладким тощо, а нагрівальний резистивний елемент розташований з протилежного (прихованого) від фасадного боку модуля та виконаний у вигляді суцільного шару з резистивного складу на основі вуглецевої пасти, який покриває всю поверхню зазначеного (прихованого) боку теплоємної панелі, та сполучається зі струмопровідними електродами, виконаними у вигляді металевих стрічок, розташованих на протилежних сторонах того ж самого (прихованого) боку. Зовні резистивний шар вкритий шаром термостійкого ізоляційного матеріалу, наприклад лаком чи будь-яким іншим застигаючим матеріалом, що одночасно утримує на теплоємній панелі та ізолює зовні. Теплоємна панель, резистивний та ізолюючий шари разом утворюють автономний модуль зі скляним фасадом, готовий до агрегатування з будь-якими об'єктами техніки, та може мати будь-які розміри, форму, розфарбування, покриття, наприклад дзеркальне чи декор. UA 84232 U (12) UA 84232 U UA 84232 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплоенергетики, зокрема електротермії, а точніше: до пристроїв променистого (інфрачервоного) випромінювання тепла, та може бути використана в приладах при виготовленні електронагрівальних обігрівальних виробів для електричного резистивного нагрівання об'єктів різного призначення, наприклад, у системах децентралізованого опалення житлових і промислових приміщень, у складі технікотехнологічного обладнання в електронній, приладобудівній, електротехнічній та інших галузях промисловості та побуту при виготовленні будь-яких речей, меблів, будівельних конструкцій, та на будь-які теплові потреби у будь-якій сфері людської діяльності. Відомий панельний нагрівальний елемент, що містить теплоємну панель із природного каменю із закріпленим на її зворотній стороні електричним нагрівачем, і відбиваючу панель, внутрішня поверхня якої виконана дзеркальною і розташована на заданому віддаленні від електричного нагрівача з утворенням відкритого назовні повітряного простору, при цьому на поверхнях обох панелей виконані суміщені наскрізні отвори для скріплення болтами [див. патент Російської Федерації № 2038545 С1 з класу F24H 3/04, опублікований 27.06.1995 року]. Недоліком відомого технічного рішення є його технічна недосконалість, що обумовлено використанням надзвичайно дорогого і складного в обробці матеріалу - натурального каменю, що спричиняє високу собівартість і масивність конструкції, а також не естетичний вигляд виробу через наявність наскрізного болтового кріплення складових частин конструкції. Цей недолік усунений у керамічному обігрівачі, який містить теплоємну панель, резистивний нагрівальний елемент і захисний металевий корпус, що вкриває задню і торцеві поверхні панелі, при цьому на внутрішній поверхні корпусу нанесене полімерне тепло - акумулююче покриття, а на зовнішній поверхні встановлена рейлінгова система кріплення [див. патент України № 57399 U з класів F24H3/04, F24H9/06, опублікований 25.02.2011 року у Бюл. № 4]. Основним недоліком відомого технічного рішення є технічна недосконалість конструкції, що обумовлена наявністю певного виду кріплення - рейлінгової системи, яка не завжди зручна та сама по собі має відносно складну конструкцію у порівнянні з традиційними засобами кріплення подібних панелей до стіни. Крім того, відомо, що кераміка є недостатньо міцним і надійним матеріалом та при падінні може легко розбитися, то того ж керамічна панель має ще й потенційно обмежений ресурс експлуатації. Найбільш близькою за своєю суттю та ефекту, що досягається, і яка приймається за прототип, є нагрівальна панель променистого тепла, яка містить безпосередньо теплоємну панель, виготовлену із загартованого скла, з покриттям з порошкових матеріалів, нанесених термічним способом, зигзагоподібний резистивний електронагрівального елемент, розташований на шарі покриття, теплоакумулюючу панель з гіпсокартону, та задній захисний металевий корпус, який виконаний роз'ємним і складається із задньої захисної панелі та рамки, що з'єднує по периметру всі складові деталі конструкції нагрівальної панелі [див. патент України № 74785 U з класів F24H 7/00, F24H 9/02, опублікований 12.11.2012 року у Бюл. № 21]. Основним недоліком відомого технічного рішення є невдосконаленість конструкції нагрівальної панелі. Цей недолік пояснюється наступним. Оскільки зигзагоподібний резистивний електронагрівальний елемент просто притуляється до теплоємної панелі, зрозуміло, для його утримання потрібний якийсь засіб. В цьому технічному рішенні таким засобом виступає теплоакумулююча задня панель з гіпсокартону. Якщо б зигзагоподібний резистивний електронагрівальний елемент приклеїти до теплоємної панелі, що технологічніше, то й цій панелі, як засобу утримання взагалі не було б сенсу. Щодо теплоакумулюючої задньої панелі з гіпсокартону, то, на нашу думку, вона взагалі зайва: навіщо накопичувати біля заднього боку виробу, який повернутий (притулений) до стіни, а отже, гріє стіну, а не приміщення, проте, саме за ради обігріву приміщення й використовують обігрівальний виріб. Теплоакумулююча задня панель з гіпсокартону проста відбирає частину теплової енергії на себе, що, загалом, знижує коефіцієнт корисної дії такого пристрою. Невдала конструкція і металевого корпусу, який складається з металевого листа та рамки, яка виконана у вигляді окремих прямолінійних елементів (куточків або П-подібного профілю), та які треба прикріпляти або клеєнням (що робить конструкцію нерозбірною, а отже - не ремонтопридатною), або численними гвинтами (що ускладнює та здовжує процедуру збирання та малонадійне - гвинти, вкручені у гіпсокартон швидко розбовтуються та вкрутити їх можна лише один раз). Другим суттєвим недоліком відомого технічного рішення є нічим не обґрунтована складність конструкції нагрівальної панелі, що обумовлено наявністю теплоакумулюючої задньої панелі з гіпсокартону, металевого корпусу, рамки. Про задню панель вже було сказано, а металевий корпус незрозуміло, що та від чого захищає, коли панель знаходиться на стіні. Здається він захищає лише гіпсокартон, проте цей матеріал не такий вже ж коштовний матеріал, щоб його захищати - він нікому не потрібний. 1 UA 84232 U 5 10 15 20 25 30 35 40 45 50 55 Черговим суттєвим недоліком відомого технічного рішення є невдала конструкція резистивного нагрівального елемента. При використанні зигзагоподібного дротового нагрівача, потрібний попередній постійний підігрів простору між смугами нагрівача, а також його ізоляції, якою вкритий сам електронагрівальний резистивний елемент. Лише потім він починає віддавати тепло за прямим призначенням, тобто нагрівати теплоємну панель, Яка обігріває приміщення. З цього можна зробити висновок про невиправдану витрати теплової енергії за непрямим призначенням, що також знижує коефіцієнт корисної дії. Ще одним, майже головним недоліком відомого технічного рішення є не універсальність його конструкції. Наявність вказаного недоліку пояснюється таким. Розміри всіх деталей конструкції визначає теплоємна панель - які розміри вона має, такі розміри будуть мати задня панель, резистивний нагрівальний елемент, металевий корпус, рамка. Якщо теплоємну панель змінити чи за розмірами, чи за формую, треба повністю перелаштовувати виготовлення решти деталей, оскільки вони залежні від неї. При кінці відзначимо обмежену область використання відомого технічного рішення. Це тільки навісний (настінний) обігрівач та перетворити його у будь-який інший не уявляється можливим. Навіть зробити його напільним, оскільки в нього відсутні опорні елементи. Можна було б зазначите ще купу недоліків, притаманних відомому технічному рішенню, наприклад, використання тільки загартованого скла, що є обмеженням, але зупинимося на наведених, оскільки їх сповна достатньо щоб зробити впевнений висновок про повну невдосконаленість конструкції, не знадної задовільними різноманітні потреби споживачів. В основу корисної моделі поставлена задача гранично підвищити коефіцієнт корисної дії з максимальним розширенням області використання з одночасним спрощенням конструкції, максимальної ремонтопридатності та універсальності з одночасним спрощенням технології виготовлення за рахунок граничного підвищення перетворення електроенергії у теплову та виконання конструкції модульною у вигляді набору певних деталей незалежних розмірів й форми шляхом максимально можливого збільшення площі нагрівального елемента, надання теплоємній панелі будь-якої форми, розміру та властивостей та можливості сполучання з будьякими певними аксесуарами. Поставлена задача вирішується тим, що електронагрівальний резистивний модуль для агрегатування з іншими об'єктами техніки на будь-які теплові побутові та виробничі потреби, який містить теплоємну панель, виготовлену із загартованого скла, з покриттям чи без нього, резистивний електронагрівальний елемент, згідно пропозиції, теплоємна панель розташована попереду та утворює скляну фасадну (облицювальну) частину модулю, причому, скло може бути звичайним, армованим, хімічно зміцненим, кришталевим, кварцовим, боросилікатним, лабораторним, хвилястим, гладким тощо, а нагрівальний резистивний елемент розташований з протилежного (прихованого) від фасадного боку модулю, та виконаний у вигляді суцільного шару з резистивного складу на основі вуглецевої пасти, який покриває всю поверхню зазначеного (прихованого) боку теплоємної панелі, та сполучається зі струмопровідними електродами, виконаними у вигляді металевих стрічок, розташованих на протилежних сторонах того ж самого (прихованого) боку, а зовні резистивний шар вкритий шаром термостійкого ізоляційного матеріалу, наприклад, лаком чи будь-яким іншим застигаючим матеріалом, який його одночасно утримує на теплоємні панелі та ізолює зовні, причому теплоємна панель, резистивний та ізолюючий шар разом утворюють автономний модуль зі скляним фасадом, готовий до агрегатування з будь-якими об'єктами техніки, та може мати будь-які розміри, форму, розфарбування, покриття, наприклад, дзеркальне чи декор. Для утворення напільного обігрівача автономний електронагрівальний модуль знизу оснащують опорними елементами будь-якої відомої конструкції. Для утворення настінного чи для стелі обігрівача автономний електронагрівальний модуль ззаду оснащують елементами кріплення чи для підвішування будь-якої відомої конструкції. Для утворення рушникосушарки автономний електронагрівальний модуль ззаду оснащують елементами кріплення його до стіни, а спереду - горизонтальними тримачами для рушників. Для утворення банного дзеркала з підсвіченням автономний електронагрівальний модуль виконують дзеркальним та оснащують джерелом світла і полицею для гігієнічних засобів. Для утворення теплого стола автономний електронагрівальний модуль використовують як стільницю. Зрозуміло, автономний електронагрівальний модуль може мати регулятор ступеня нагріву та засоби автоматичного увімкнення/вимкнення. Зрозуміло, автономний електронагрівальний модуль може використовуватися як елементи меблів, дверей, скляних фрагментів внутрішніх дверей у приміщенні, настінної плитки, плитки 2 UA 84232 U 5 10 15 20 25 30 35 40 45 50 55 для підлоги, через що вони автоматично набувають додаткової функції побутових обігрівачів, а отже, в цьому випадку, відпадає необхідність у застосуванні обігрівачів як окремих виробів. Зрозуміло, нагрівальний резистивний елемент може бути нанесений на окрему основу (підложку), яка щільно притуляється та прикріплюється будь-яким відомим способом до скляної теплоємної панелі. Зрозуміло, нагрівальний резистивний елемент може бути виконаний з будь-якого вуглецевого матеріалу, мати будь-яку структуру та вигляд, що визначається областю використання електронагрівального модуля. Запропонований автономний електронагрівальний резистивний модуль має ряд суттєвих переваг, порівняно із прототипом, головною з яких є можливість задовольняння не тільки теплових, але й естетичних потреб, завдяки наявності скляної фасадної частини, яка може через додатковий декор може приймати будь-який вигляд, та саме так псувати будь-якому інтер'єру. Використання загартованого скла виключає можливість руйнування модулю від механічних (штовхання, тиск), ударних (падіння), хімічних (розлиття речовин) та теплових (нерівномірний нагрів) навантажень, а також матеріал модулю (скло) не потребує якогось спеціального догляду, не змінює своїх властивостей з часом, нейтральне до будь-яких впливів. Універсальність запропонованого автономного електронагрівального резистивного модуля досягається тим, що він може агрегатуватися та саме так перетворюватися у будь-який теплопостачальний виріб шляхом оснащення його додатковими елементами для розташування, зручною фурнітурою, використовуватися у автономно або у складі будь-якої побутової речі чи у технологічному обладнанні, у елементах теплового декору приміщень тощо. Запропонований автономний електронагрівальний резистивний модуль має гранично просту конструкцію, мінімальну товщину, яка складається зі скляної панелі та нагрівального шару вкритого зовні будь-яким ізолюючим матеріалом, наприклад, лаком чи фарбою, чи силіконом тощо. Різноманітність запропонованого автономного електронагрівального резистивного модуля досягається завдяки можливості виготовлення скляної панелі будь-якої форми та розміру, оброблену так й необроблену, у тому числі з нанесеними декоративними елементами на фасадній чи задній поверхні, виконання виробу як стаціонарним, так й переносним, використаний як фрагменти інтер'єру приміщення будь-якого призначення. Все це безгранично розширює область використання запропонованого автономного електронагрівального резистивного модуля та задовольнити будь-які смаки та теплові потреби споживачів як у побуті, так і у промисловості. Отже, сукупність вищезазначених суттєвих ознак запропонованого технічного рішення, які отримані завдяки внесеним конструктивним змінам у автономний електронагрівальний резистивний модуль, разом забезпечують досягнення певного технічного результату. Cуть корисної моделі пояснює креслення. Фіг. 1 - запропонований автономний електронагрівальний резистивний модуль, вигляд спереду; Фіг. 2 - те ж саме, вигляд ззаду. Варіанти форми запропонованого автономного електронагрівального резистивного модулю: Фіг. 3 - кругла; Фіг. 4 - квадратна; Фіг. 5 - прямокутна; Фіг. 6 - ромбовидна; Фіг. 7 - трапецієвидна; Фіг. 8 - у вигляді паралелограма; Фіг. 9 - овальна; Фіг. 10 - хвиляста; Фіг. 11 - об'ємна, у вигляді циліндра; Фіг. 12 - варіант використання електронагрівального резистивного модуля як напільного обігрівача; Фіг. 13 - те ж саме як настінний обігрівач; Фіг. 14 - те ж саме як настінний рушникосушарка; Фіг. 15 - те ж саме як настінне банне дзеркало. Запропонований автономний електронагрівальний резистивний модуль має теплоємну панель 1, виготовлену із загартованого скла, яка утворює скляну фасадну (облицювальну) частину модуля, а також основу для розташування на неї решти елементів електронагрівального модуля. Для теплоємної панелі може бути використане як звичайне загартоване скло, так і кольорове або скло, пофарбоване з одного боку (не фасадного) 3 UA 84232 U 5 10 15 20 25 30 35 40 45 50 55 60 термостійкими фарбами, лаками, або, взагалі вкрите кольоровою чи прозорою термостійкою плівкою. На зворотному боці (протилежному фасадному) на протилежних краях (горизонтальних чи вертикальних - не має значення) теплоємної панелі 1 розташовані стрічкові струмопровідні електроди 2, покриття 3 (може і не бути) та суцільний нагрівальний шар 4, в якому використовується резистивний склад на основі вуглецевої пасти. Вказаний нагрівальний шар 4 вкриває всю площу теплоємної панелі 1 разом зі стрічковими струмопровідними електродами 2. Через стрічкові струмопровідні електроди 2 подається електрострум до нагрівального шару 4. Зовні нагрівальний шар 4 вкритий шаром термостійкого ізоляційного матеріалу 5, наприклад лаком чи будь-якою іншою застигаючою речовиною, чи вкритий будь-яким листовим неструмопровідним матеріалом, який одночасно утримує нагрівальний шар 4 на теплоємній панелі 1 та ізолює зовні. До стрічкових струмопровідних електродів 2 приєднаний електричний дріт 6, який закінчується електричною вилкою 7. На тій же ж поверхні теплоємної панелі 1, де знаходиться нагрівальний шар 4, чи поряд з нею, може бути встановлений терморегулятор 8 нагріву. Отже, теплоємна панель 1, стрічкові струмопровідні електроди 2, нагрівальний шар 4 та ізолюючий шар з ізолюючого матеріалу 5 разом утворюють нагрівальний автономний модуль зі скляним фасадом, готовий до агрегатування з будь-якими об'єктами техніки. Це найпростіший конструктивний варіант запропонованого автономного електронагрівального резистивного модуля. Зрозуміло, автономний нагрівальний модуль може мати будь-які розміри, форму, площинність, розфарбування, покриття, наприклад дзеркальне чи декор, виготовлений з обробленого чи необробленого загартованого скла, використовуватися автономно чи у складі нагрівальних виробів, чи вмонтовуватися у будь-які будівельні елементи, чи у технологічне обладнання, чи в інтер'єр, чи в елементи меблів або з нього виготовлюватися будь-які вироби. Для утворення напільного обігрівача, автономний електронагрівальний модуль знизу оснащують опорними знімними елементами 9 будь-якої відомої конструкції. Це дозволяє оперативно змінювати місцезнаходження такого обігрівача та розташовувати його у будь-якому зручному місці. Для утворення настінного чи для стелі обігрівача, автономний електронагрівальний модуль ззаду оснащують елементами кріплення 10 до стіни чи елементами для підвішування 11 будьякої відомої конструкції. Це надає обігрівач як фрагмент інтер'єру чи дизайну, чи декору, наприклад, розфарбувати теплоємну панель під картину. Такий підхід до використання обігрівача дозволяє отримати подвійний ефект: обігрів приміщення та задовольняння естетичних потреб споживачів. Для утворення рушникосушарки, автономний електронагрівальний модуль ззаду оснащують елементами кріплення 10 чи підвішування 11 його до стіни, а з фасадного боку горизонтальними тримачами 12 для рушників, які неважко зробити пересувними поздовж теплоємної панелі 1, та саме так досягти максимальної зручності, задовольнити індивідуальні смаки будь-яких споживачів. Для утворення банного дзеркала з підсвіченням, автономний електронагрівальний модуль виконують дзеркальним та оснащують джерелом світла 13 і полицею 14 для гігієнічних засобів. Переваги такого банного дзеркала полягають в тому, що воно не запотіває (як це відбувається із звичайними дзеркалами та створює певні незручності), завдяки його підігріву. Всім офісним робітникам добре відомо, яких незручностей в роботі додає застигла стільниця стола у холодну пору року. Цю проблему добре вирішує запропонований автономний електронагрівальний модуль, використаний як стільниця як така, чи нею покривають звичайний письмовий стіл. Таких же ж самих "теплових" властивостей набувають елементи меблів (наприклад, тепле ліжко), дверей, скляних фрагментів внутрішніх дверей у приміщенні, настінної плитки, плитки для підлоги, якщо у їхніх конструкціях використати запропонований автономний електронагрівальний модуль. У цьому випадку необхідність у використанні обігрівачів як окремих приладів, взагалі відпадає, звільнюючи простір приміщення. Важко перелічити всі варіанти використання запропонованого автономного електронагрівального модуля. За його допомогою, завдяки різноманітності, можна задовольнити будь-які побутові та виробничі теплові потреби. Це може бути і духовки, і сушарки для праних речей, і лазні, і пічки, і акваріуми, і технологічне обладнання, ванни, підлоги, і теплі лоджії, профнастил, і доріжки, і килими тощо. Заявлене технічне рішення перевірене на практиці. Запропонований автономний електронагрівальний модуль не містить у своєму складі жодних вузлів, деталей та матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі електричного резистивного нагрівання об'єктів різного призначення та приміщень, а отже є 4 UA 84232 U 5 10 15 20 25 30 35 40 45 50 55 придатним для промислового застосування, має технічні й інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено подібних модульних нагрівальних елементів із вказаною у пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення відповідає критерію "новизна", а отже вважається таким, що може отримати правовий захист. Суттєва відмінність запропонованого технічного рішення, у порівнянні з раніш відомими, полягає у автономності нагрівального модуля, а отже - можливості його введення до складу будь-якої побутової чи промислової техніки, а також в максимально можливому підвищенню ККД через використання всієї площі теплоємної панелі як джерела інфрачервоного тепла, та оснащення будь-якими аксесуарами для надання окремих додаткових споживчих властивостей. Вказані відмінності, у сукупності, суттєво покращують теплофізичні та техніко-експлуатаційні характеристики та споживчі властивості автономного електронагрівального модуля, виключають можливість використання тепла не за прямим призначенням та роблять його здатним для агрегатування будь з яким матеріальним об'єктом для зміни його температурного режиму, а отже - роблять галузь використання необмеженою. Жодний із відомих обігрівальних виробів не може водночас мати всі перераховані властивості, оскільки не містить у своєму складі всієї сукупності запропонованих суттєвих ознак, заявлених у пропозиції. До технічних переваг запропонованого технічне рішення, у порівнянні з прототипом, можна віднести наступне: - граничне спрощення конструкції за рахунок відмови від зайвих деталей; - максимальне розширення сфери застосування за рахунок можливості агрегатування нагрівального модулю будь з чим; - максимальне підвищення коефіцієнта корисної дії за рахунок можливості постачати інфрачервоне випромінювання всією площею нагрівача; - необмежене розширення номенклатури виробів через можливість зміни розмірів, форми, теплофізичних параметрів та інших показників виробів, їхню трансформацію у вироби на різні теплові потреби. Економічний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок значного зниження собівартості виготовлення автономного електронагрівального модулю та через те, зниження ціни обігрівальних виробів з нього. Соціальний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, отримують за рахунок можливості задовольняти будь-які побутові та виробничі теплові потреби споживачів, відкриття нових напрямів виготовлення меблів, приміщень, їх дизайнерського оформлення тощо. Після опису запропонованого автономного електронагрівального резистивного модуля, фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі варіанти практичної реалізації вказаного технічного рішення, що стосуються, наприклад, форми, розмірів, рівня техніко-електронного оснащення виробів, оснащення додатковими аксесуарами, можуть змінюватися залежно від бажань споживачів, мети і масштабу випуску модулів, сфери їх застосування тощо, та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованих технічних рішень. Квінтесенцією запропонованого технічного рішення є те, що нагрівальний модуль виконаний автономним та може агрегатуватися з будь-якими матеріальними об'єктами для надання їм теплових властивостей через різноманітність форм, конструкції, складу нагрівального шару, покриття тощо, що робить його за правом універсальним, та може бути використаний на будьякі теплові потреби, обігріву, сушіння, інтер'єру, підлог, стін, у технологічному та побутовому обладнанні - неможливо перелічити всю номенклатуру, і саме ці обставини, у сукупності, дозволяють надбати запропонованому технічному рішенню вищезгадані й інші переваги. Використання окремих конструктивних елементів нагрівального елемента чи обігрівального виробу з нього, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технологічними рішеннями в даній області знань, оскільки інші конструктивні схеми, подібні описаним, вже не вимагатимуть будь-якого творчого підходу від конструкторів та інженерів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. 5 UA 84232 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 1. Електронагрівальний резистивний модуль для агрегатування з іншими об'єктами техніки на будь-які теплові побутові та виробничі потреби, який містить теплоємну панель, виготовлену із загартованого скла, з покриттям чи без нього, резистивний електронагрівальний елемент, який відрізняється тим, що теплоємна панель розташована попереду та утворює скляну фасадну (облицювальну) частину модуля, причому скло може бути звичайним, армованим, хімічно зміцненим, кришталевим, кварцовим, боросилікатним, лабораторним, хвилястим, гладким тощо, а нагрівальний резистивний елемент розташований з протилежного (прихованого) від фасадного боку модуля та виконаний у вигляді суцільного шару з резистивного складу на основі вуглецевої пасти, який покриває всю поверхню зазначеного (прихованого) боку теплоємної панелі, та сполучається зі струмопровідними електродами, виконаними у вигляді металевих стрічок, розташованих на протилежних сторонах того ж самого (прихованого) боку, а зовні резистивний шар вкритий шаром термостійкого ізоляційного матеріалу, наприклад лаком чи будь-яким іншим застигаючим матеріалом, який його одночасно утримує на теплоємній панелі та ізолює зовні, причому теплоємна панель, резистивний та ізолюючий шари разом утворюють автономний модуль зі скляним фасадом, готовий до агрегатування з будь-якими об'єктами техніки, та може мати будь-які розміри, форму, розфарбування, покриття, наприклад дзеркальне чи декор. 2. Електронагрівальний резистивний модуль за п. 1, який відрізняється тим, що для утворення напільного обігрівача знизу оснащений опорними елементами будь-якої відомої конструкції. 3. Електронагрівальний резистивний модуль за п. 1, який відрізняється тим, що для утворення напільного обігрівача ззаду оснащений елементами для кріплення чи для підвішування до стіни будь-якої відомої конструкції. 4. Електронагрівальний резистивний модуль за п. 1, який відрізняється тим, що для утворення рушникосушарки спереду оснащений горизонтальними тримачами для рушників. 5. Електронагрівальний резистивний модуль за п. 1, який відрізняється тим, що для утворення банного дзеркала з підсвіченням виконаний дзеркальним та оснащений джерелом світла і полицею для гігієнічних засобів. 6. Електронагрівальний резистивний модуль за п. 1, який відрізняється тим, що для утворення теплого стола використаний як стільниця або як покриття стільниці стола. 7. Електронагрівальний резистивний модуль за п. 1, який відрізняється тим, що має регулятор ступеня нагріву та засоби автоматичного увімкнення/вимкнення. 8. Електронагрівальний резистивний модуль за п. 1, який відрізняється тим, що використаний як елементи меблів, дверей, скляних фрагментів внутрішніх дверей у приміщенні, настінної плитки, плитки для підлоги. 9. Електронагрівальний резистивний модуль за п. 1, який відрізняється тим, що резистивний шар нанесений на окрему основу (підкладку), яка щільно притуляється та прикріплюється будьяким відомим способом до скляної теплоємної панелі. 10. Електронагрівальний резистивний модуль за п. 1, який відрізняється тим, що резистивний шар виконаний з будь-якого вуглецевого матеріалу, має будь-яку структуру та вигляд, що визначається областю використання електронагрівального модуля. 6 UA 84232 U 7 UA 84232 U 8 UA 84232 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
