Пристрій для зменшення споживання питної води на господарсько-побутові потреби

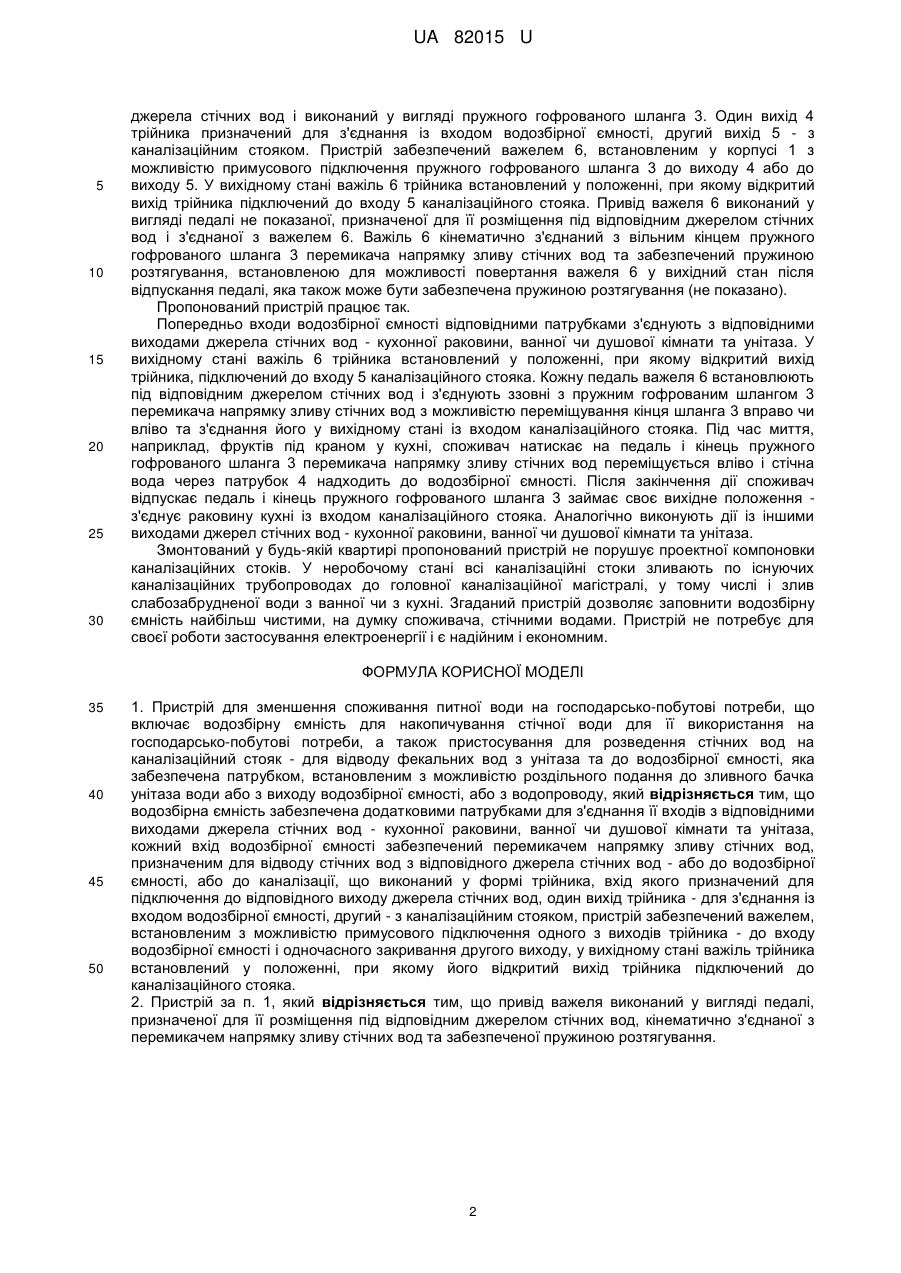

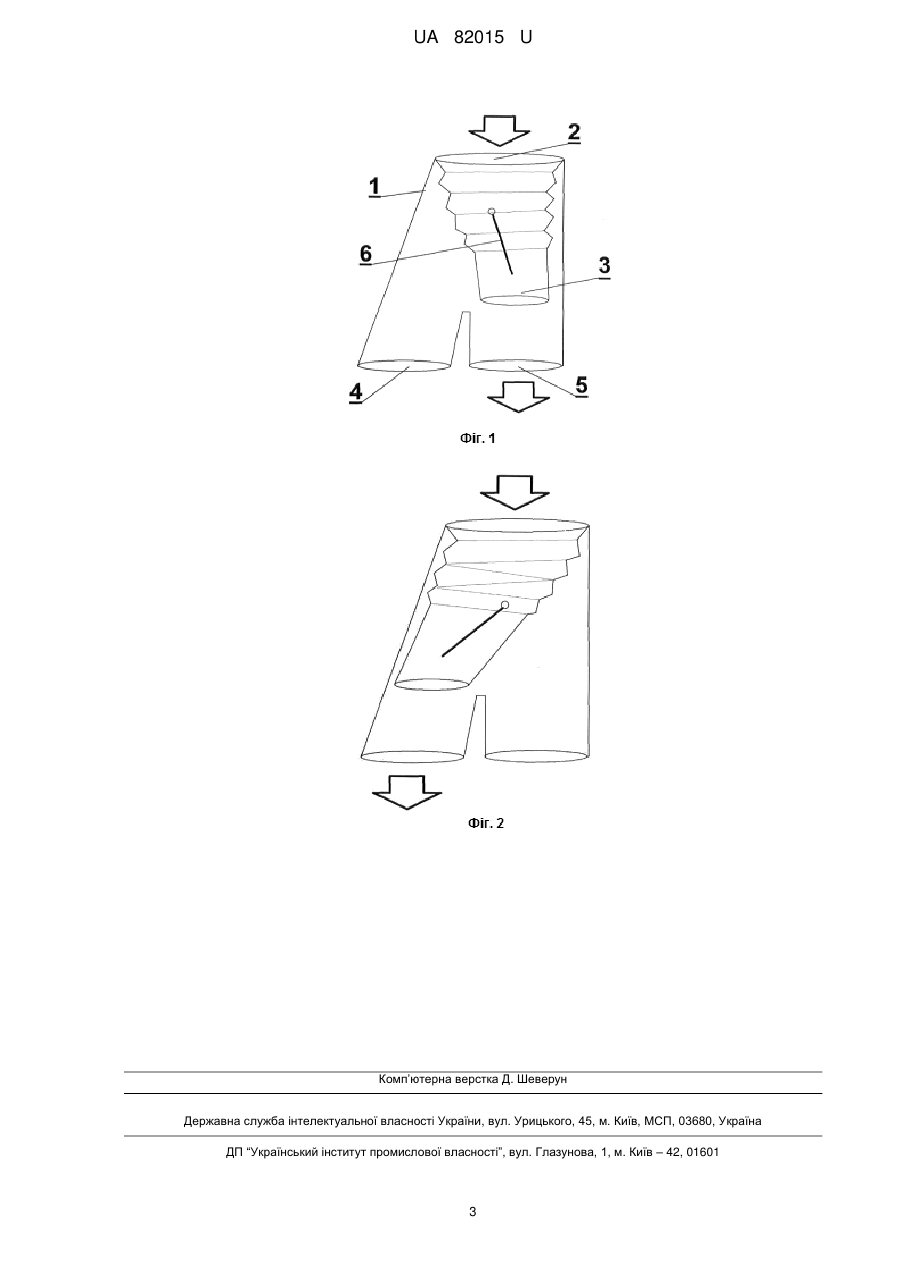

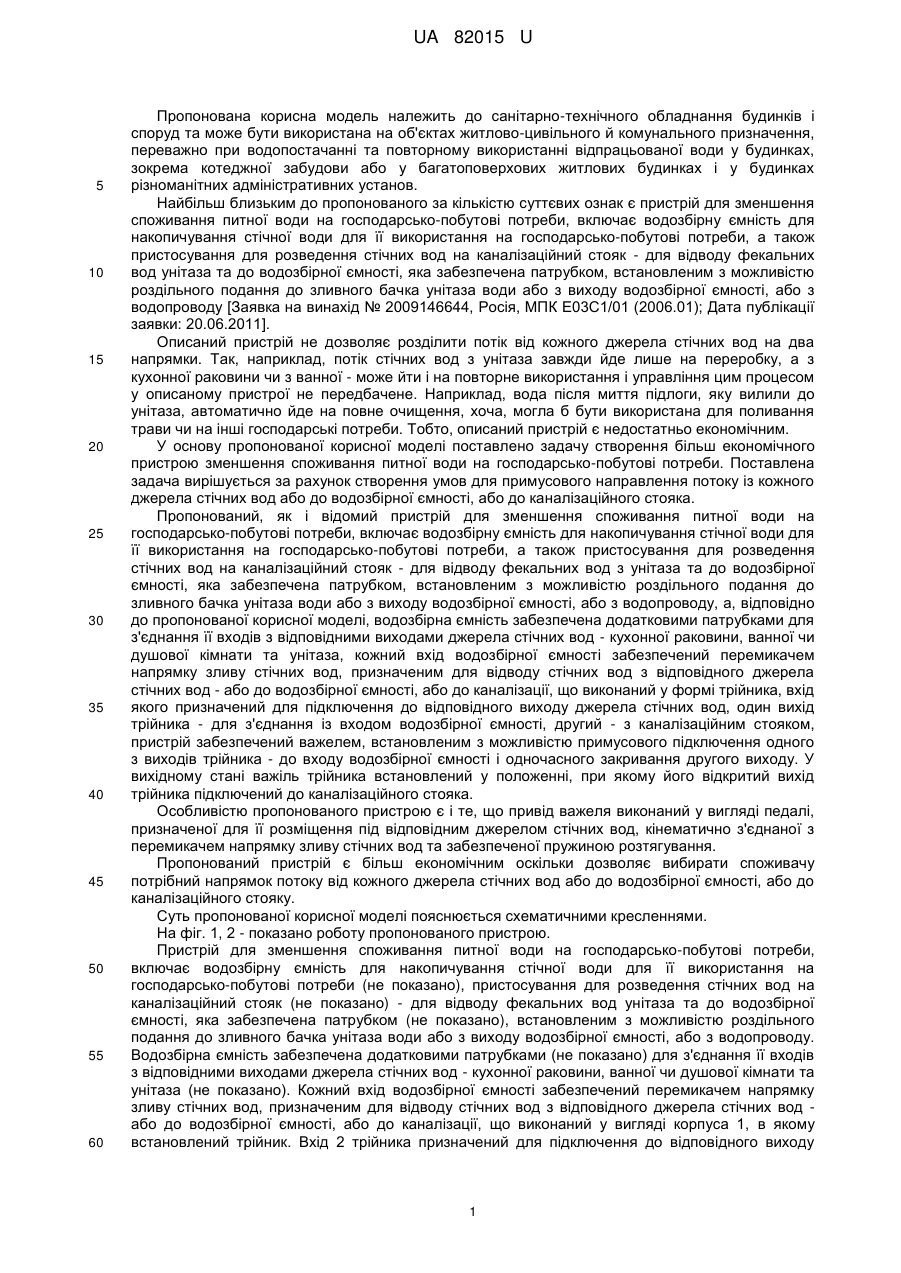

Реферат: Пристрій для зменшення споживання питної води на господарсько-побутові потреби, що включає водозбірну ємність для накопичування стічної води для її використання на господарсько-побутові потреби, а також пристосування для розведення стічних вод на каналізаційний стояк - для відводу фекальних вод з унітаза та до водозбірної ємності, яка забезпечена патрубком, встановленим з можливістю роздільного подання до зливного бачка унітаза води або з виходу водозбірної ємності, або з водопроводу, при якому водозбірна ємність забезпечена додатковими патрубками для з'єднання її входів з відповідними виходами джерела стічних вод - кухонної раковини, ванної чи душової кімнати та унітаза, кожний вхід водозбірної ємності забезпечений перемикачем напрямку зливу стічних вод, призначеним для відводу стічних вод з відповідного джерела стічних вод - або до водозбірної ємності, або до каналізації, що виконаний у формі трійника, вхід якого призначений для підключення до відповідного виходу джерела стічних вод, один вихід трійника - для з'єднання із входом водозбірної ємності, другий - з каналізаційним стояком, пристрій забезпечений важелем, встановленим з можливістю примусового підключення одного з виходів трійника - до входу водозбірної ємності і одночасного закривання другого виходу. У вихідному стані важіль трійника встановлений у положенні, при якому його відкритий вихід трійника підключений до каналізаційного стояка. UA 82015 U (12) UA 82015 U UA 82015 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до санітарно-технічного обладнання будинків і споруд та може бути використана на об'єктах житлово-цивільного й комунального призначення, переважно при водопостачанні та повторному використанні відпрацьованої води у будинках, зокрема котеджної забудови або у багатоповерхових житлових будинках і у будинках різноманітних адміністративних установ. Найбільш близьким до пропонованого за кількістю суттєвих ознак є пристрій для зменшення споживання питної води на господарсько-побутові потреби, включає водозбірну ємність для накопичування стічної води для її використання на господарсько-побутові потреби, а також пристосування для розведення стічних вод на каналізаційний стояк - для відводу фекальних вод унітаза та до водозбірної ємності, яка забезпечена патрубком, встановленим з можливістю роздільного подання до зливного бачка унітаза води або з виходу водозбірної ємності, або з водопроводу [Заявка на винахід № 2009146644, Росія, МПК Е03С1/01 (2006.01); Дата публікації заявки: 20.06.2011]. Описаний пристрій не дозволяє розділити потік від кожного джерела стічних вод на два напрямки. Так, наприклад, потік стічних вод з унітаза завжди йде лише на переробку, а з кухонної раковини чи з ванної - може йти і на повторне використання і управління цим процесом у описаному пристрої не передбачене. Наприклад, вода після миття підлоги, яку вилили до унітаза, автоматично йде на повне очищення, хоча, могла б бути використана для поливання трави чи на інші господарські потреби. Тобто, описаний пристрій є недостатньо економічним. У основу пропонованої корисної моделі поставлено задачу створення більш економічного пристрою зменшення споживання питної води на господарсько-побутові потреби. Поставлена задача вирішується за рахунок створення умов для примусового направлення потоку із кожного джерела стічних вод або до водозбірної ємності, або до каналізаційного стояка. Пропонований, як і відомий пристрій для зменшення споживання питної води на господарсько-побутові потреби, включає водозбірну ємність для накопичування стічної води для її використання на господарсько-побутові потреби, а також пристосування для розведення стічних вод на каналізаційний стояк - для відводу фекальних вод з унітаза та до водозбірної ємності, яка забезпечена патрубком, встановленим з можливістю роздільного подання до зливного бачка унітаза води або з виходу водозбірної ємності, або з водопроводу, а, відповідно до пропонованої корисної моделі, водозбірна ємність забезпечена додатковими патрубками для з'єднання її входів з відповідними виходами джерела стічних вод - кухонної раковини, ванної чи душової кімнати та унітаза, кожний вхід водозбірної ємності забезпечений перемикачем напрямку зливу стічних вод, призначеним для відводу стічних вод з відповідного джерела стічних вод - або до водозбірної ємності, або до каналізації, що виконаний у формі трійника, вхід якого призначений для підключення до відповідного виходу джерела стічних вод, один вихід трійника - для з'єднання із входом водозбірної ємності, другий - з каналізаційним стояком, пристрій забезпечений важелем, встановленим з можливістю примусового підключення одного з виходів трійника - до входу водозбірної ємності і одночасного закривання другого виходу. У вихідному стані важіль трійника встановлений у положенні, при якому його відкритий вихід трійника підключений до каналізаційного стояка. Особливістю пропонованого пристрою є і те, що привід важеля виконаний у вигляді педалі, призначеної для її розміщення під відповідним джерелом стічних вод, кінематично з'єднаної з перемикачем напрямку зливу стічних вод та забезпеченої пружиною розтягування. Пропонований пристрій є більш економічним оскільки дозволяє вибирати споживачу потрібний напрямок потоку від кожного джерела стічних вод або до водозбірної ємності, або до каналізаційного стояку. Суть пропонованої корисної моделі пояснюється схематичними кресленнями. На фіг. 1, 2 - показано роботу пропонованого пристрою. Пристрій для зменшення споживання питної води на господарсько-побутові потреби, включає водозбірну ємність для накопичування стічної води для її використання на господарсько-побутові потреби (не показано), пристосування для розведення стічних вод на каналізаційний стояк (не показано) - для відводу фекальних вод унітаза та до водозбірної ємності, яка забезпечена патрубком (не показано), встановленим з можливістю роздільного подання до зливного бачка унітаза води або з виходу водозбірної ємності, або з водопроводу. Водозбірна ємність забезпечена додатковими патрубками (не показано) для з'єднання її входів з відповідними виходами джерела стічних вод - кухонної раковини, ванної чи душової кімнати та унітаза (не показано). Кожний вхід водозбірної ємності забезпечений перемикачем напрямку зливу стічних вод, призначеним для відводу стічних вод з відповідного джерела стічних вод або до водозбірної ємності, або до каналізації, що виконаний у вигляді корпуса 1, в якому встановлений трійник. Вхід 2 трійника призначений для підключення до відповідного виходу 1 UA 82015 U 5 10 15 20 25 30 джерела стічних вод і виконаний у вигляді пружного гофрованого шланга 3. Один вихід 4 трійника призначений для з'єднання із входом водозбірної ємності, другий вихід 5 - з каналізаційним стояком. Пристрій забезпечений важелем 6, встановленим у корпусі 1 з можливістю примусового підключення пружного гофрованого шланга 3 до виходу 4 або до виходу 5. У вихідному стані важіль 6 трійника встановлений у положенні, при якому відкритий вихід трійника підключений до входу 5 каналізаційного стояка. Привід важеля 6 виконаний у вигляді педалі не показаної, призначеної для її розміщення під відповідним джерелом стічних вод і з'єднаної з важелем 6. Важіль 6 кінематично з'єднаний з вільним кінцем пружного гофрованого шланга 3 перемикача напрямку зливу стічних вод та забезпечений пружиною розтягування, встановленою для можливості повертання важеля 6 у вихідний стан після відпускання педалі, яка також може бути забезпечена пружиною розтягування (не показано). Пропонований пристрій працює так. Попередньо входи водозбірної ємності відповідними патрубками з'єднують з відповідними виходами джерела стічних вод - кухонної раковини, ванної чи душової кімнати та унітаза. У вихідному стані важіль 6 трійника встановлений у положенні, при якому відкритий вихід трійника, підключений до входу 5 каналізаційного стояка. Кожну педаль важеля 6 встановлюють під відповідним джерелом стічних вод і з'єднують ззовні з пружним гофрованим шлангом 3 перемикача напрямку зливу стічних вод з можливістю переміщування кінця шланга 3 вправо чи вліво та з'єднання його у вихідному стані із входом каналізаційного стояка. Під час миття, наприклад, фруктів під краном у кухні, споживач натискає на педаль і кінець пружного гофрованого шланга 3 перемикача напрямку зливу стічних вод переміщується вліво і стічна вода через патрубок 4 надходить до водозбірної ємності. Після закінчення дії споживач відпускає педаль і кінець пружного гофрованого шланга 3 займає своє вихідне положення з'єднує раковину кухні із входом каналізаційного стояка. Аналогічно виконують дії із іншими виходами джерел стічних вод - кухонної раковини, ванної чи душової кімнати та унітаза. Змонтований у будь-якій квартирі пропонований пристрій не порушує проектної компоновки каналізаційних стоків. У неробочому стані всі каналізаційні стоки зливають по існуючих каналізаційних трубопроводах до головної каналізаційної магістралі, у тому числі і злив слабозабрудненої води з ванної чи з кухні. Згаданий пристрій дозволяє заповнити водозбірну ємність найбільш чистими, на думку споживача, стічними водами. Пристрій не потребує для своєї роботи застосування електроенергії і є надійним і економним. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Пристрій для зменшення споживання питної води на господарсько-побутові потреби, що включає водозбірну ємність для накопичування стічної води для її використання на господарсько-побутові потреби, а також пристосування для розведення стічних вод на каналізаційний стояк - для відводу фекальних вод з унітаза та до водозбірної ємності, яка забезпечена патрубком, встановленим з можливістю роздільного подання до зливного бачка унітаза води або з виходу водозбірної ємності, або з водопроводу, який відрізняється тим, що водозбірна ємність забезпечена додатковими патрубками для з'єднання її входів з відповідними виходами джерела стічних вод - кухонної раковини, ванної чи душової кімнати та унітаза, кожний вхід водозбірної ємності забезпечений перемикачем напрямку зливу стічних вод, призначеним для відводу стічних вод з відповідного джерела стічних вод - або до водозбірної ємності, або до каналізації, що виконаний у формі трійника, вхід якого призначений для підключення до відповідного виходу джерела стічних вод, один вихід трійника - для з'єднання із входом водозбірної ємності, другий - з каналізаційним стояком, пристрій забезпечений важелем, встановленим з можливістю примусового підключення одного з виходів трійника - до входу водозбірної ємності і одночасного закривання другого виходу, у вихідному стані важіль трійника встановлений у положенні, при якому його відкритий вихід трійника підключений до каналізаційного стояка. 2. Пристрій за п. 1, який відрізняється тим, що привід важеля виконаний у вигляді педалі, призначеної для її розміщення під відповідним джерелом стічних вод, кінематично з'єднаної з перемикачем напрямку зливу стічних вод та забезпеченої пружиною розтягування. 2 UA 82015 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
