Спосіб записування оптичного носія запису, оптичний носій запису і пристрій для записування інформації

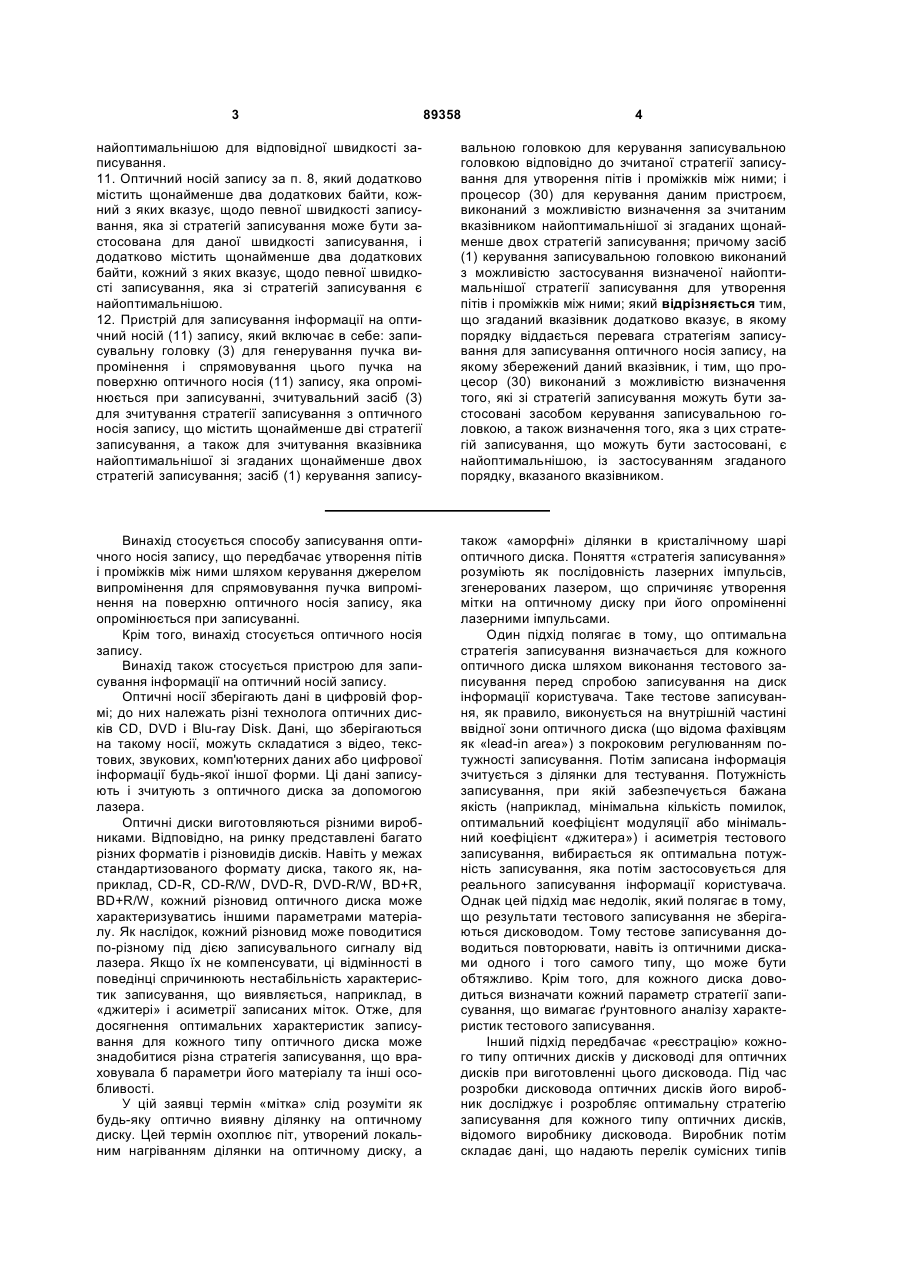

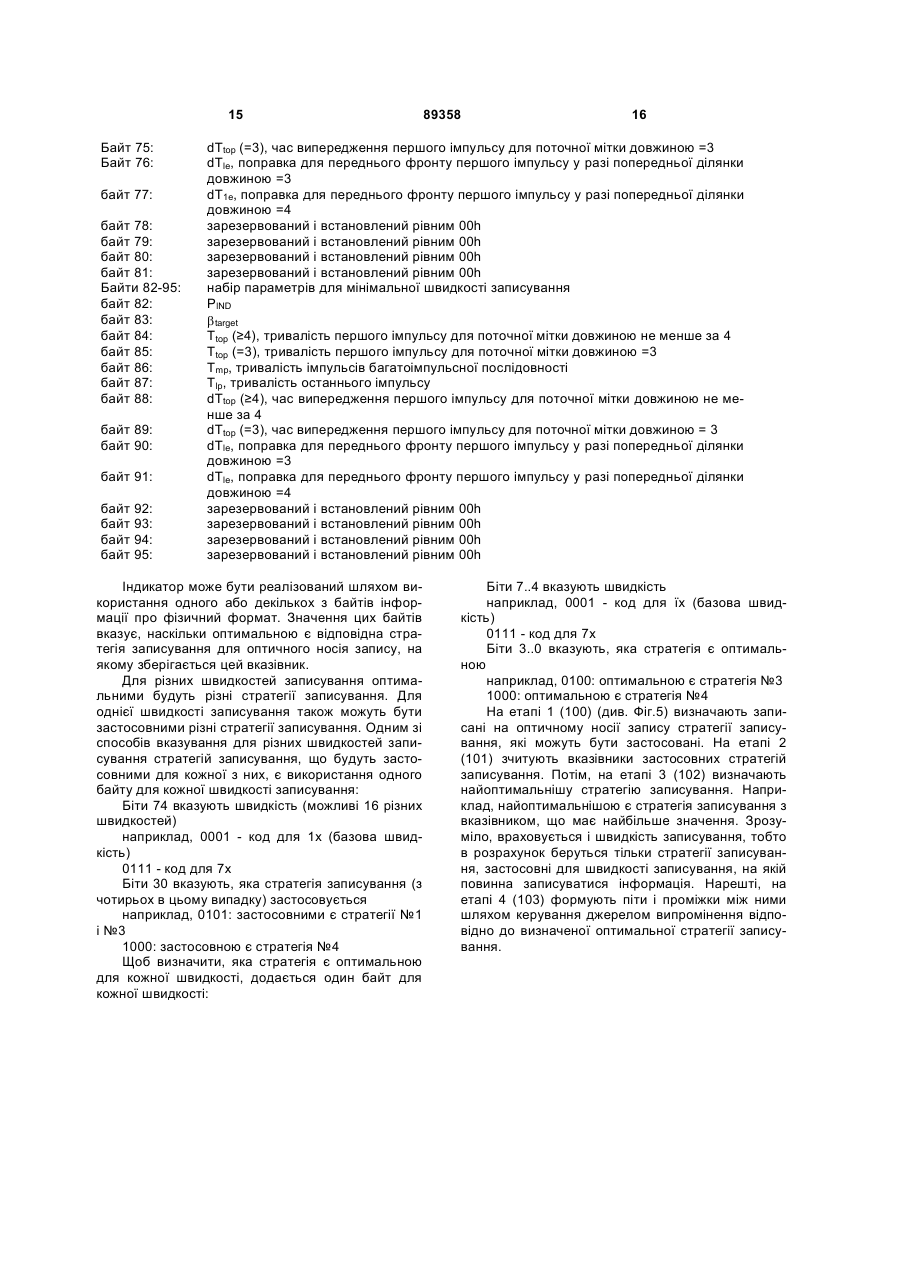

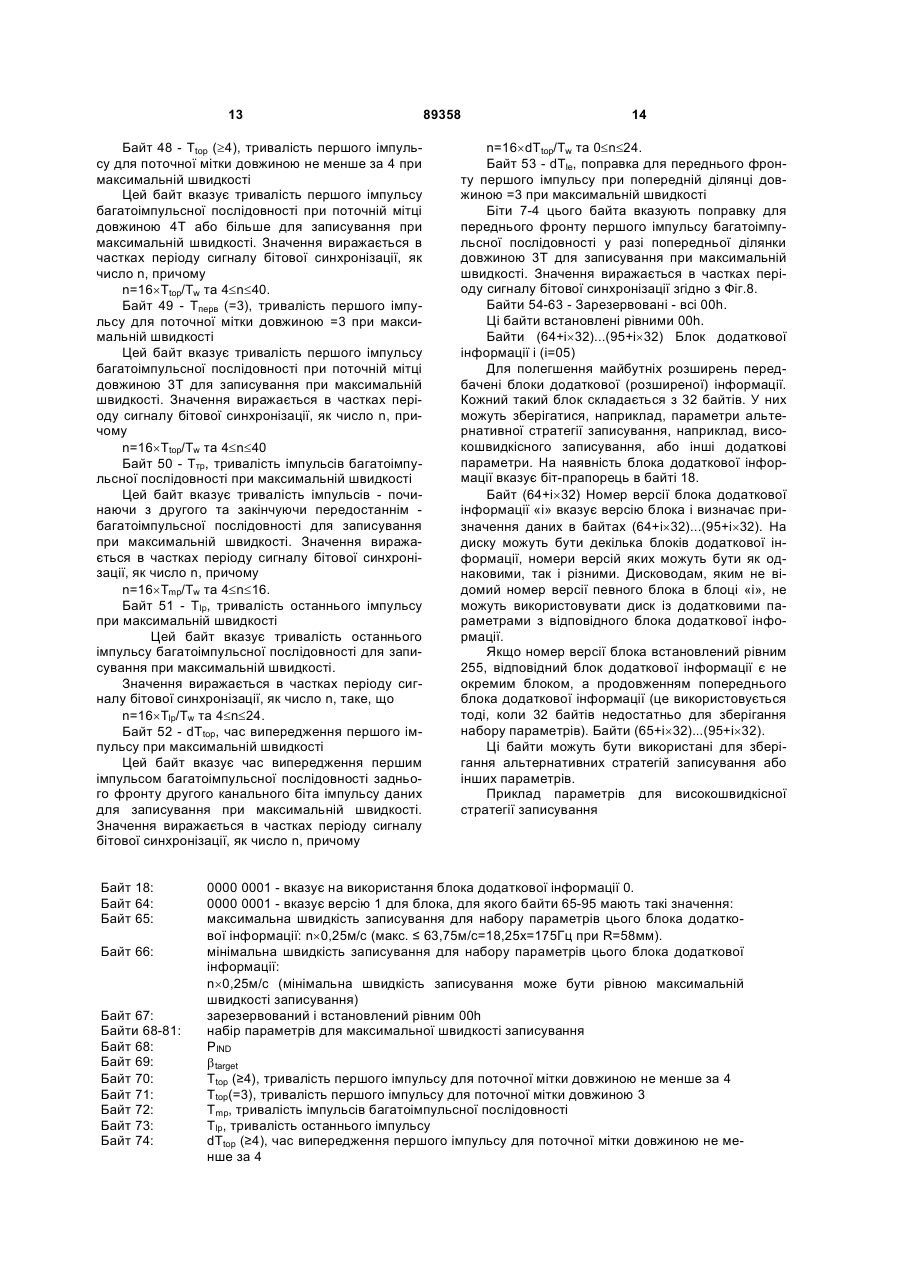

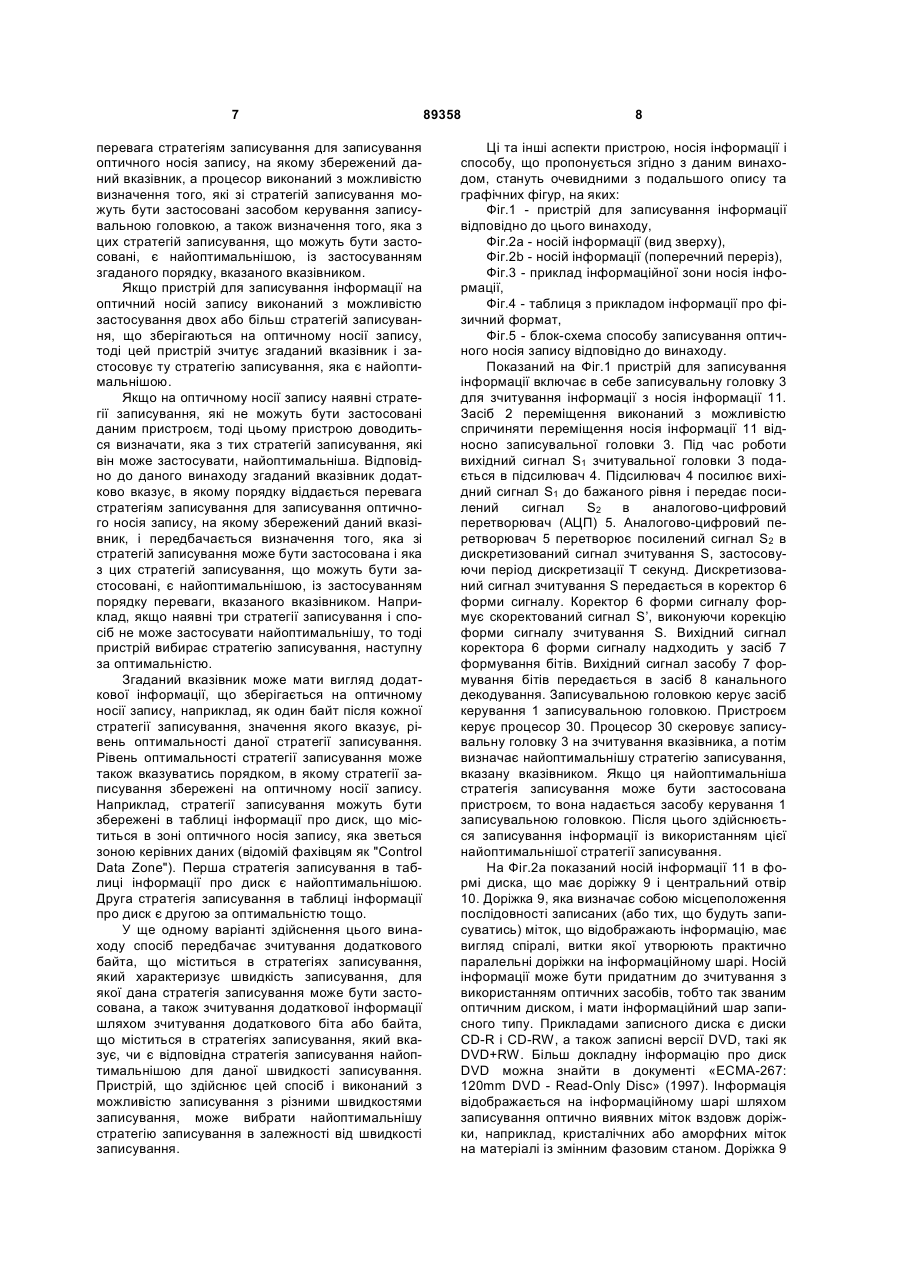

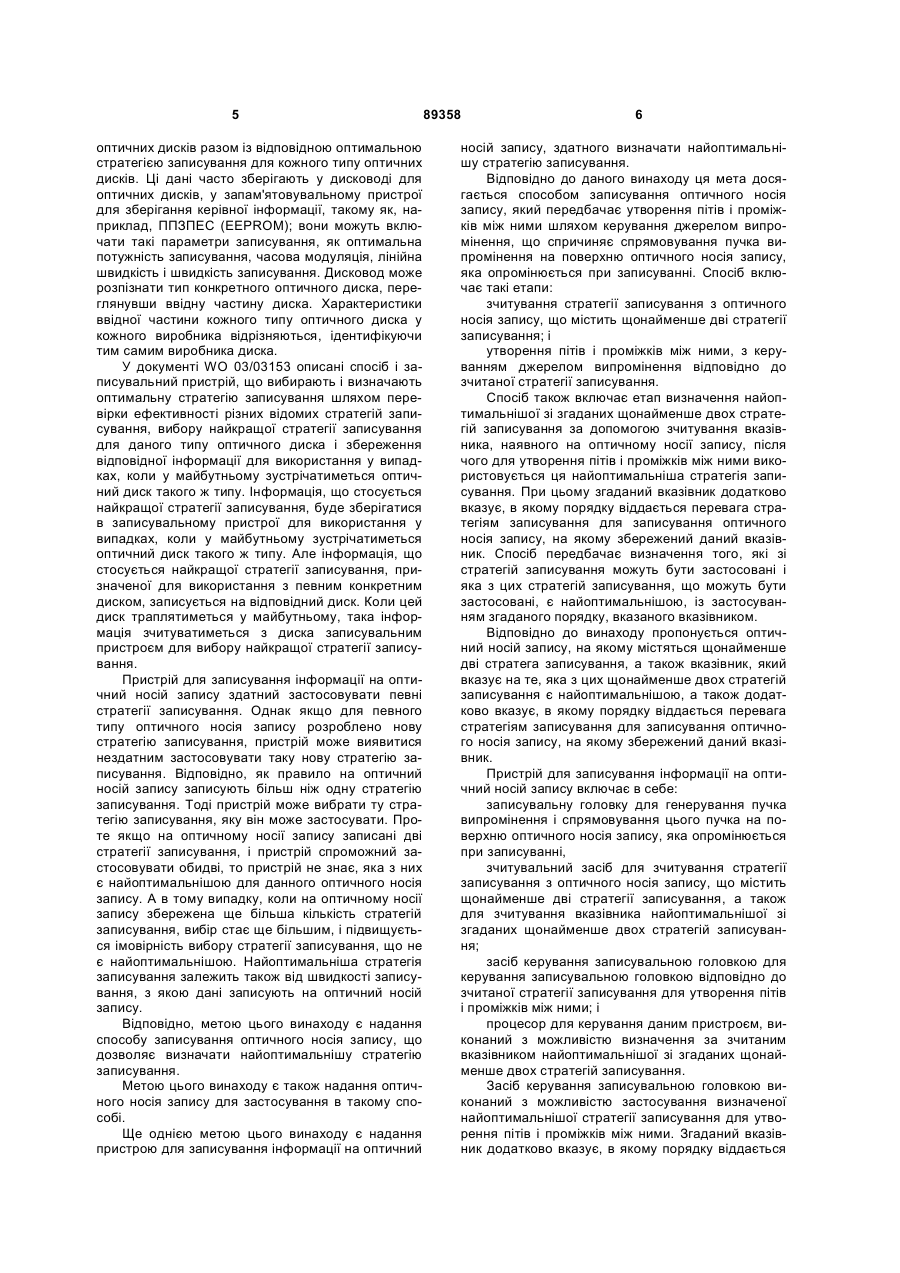

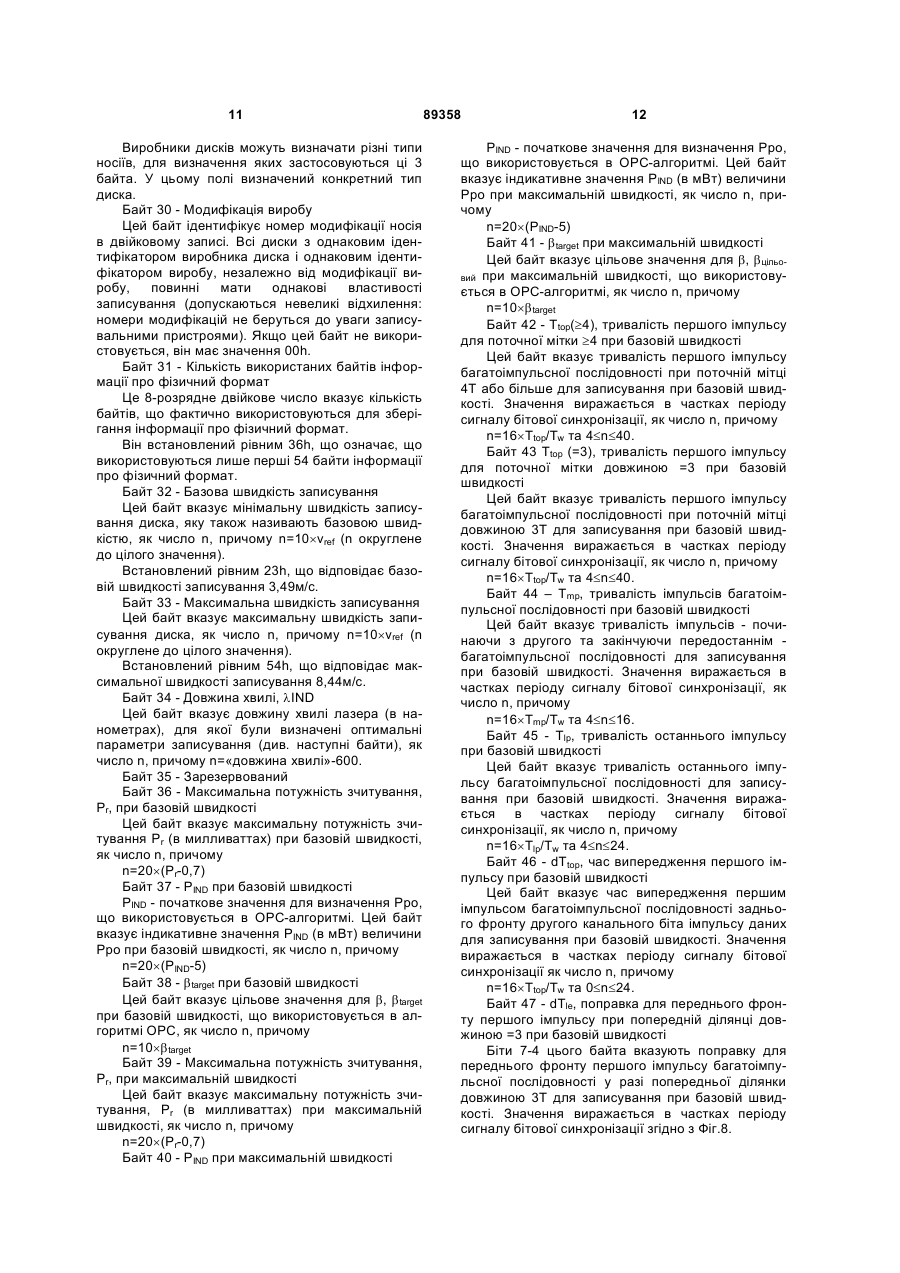

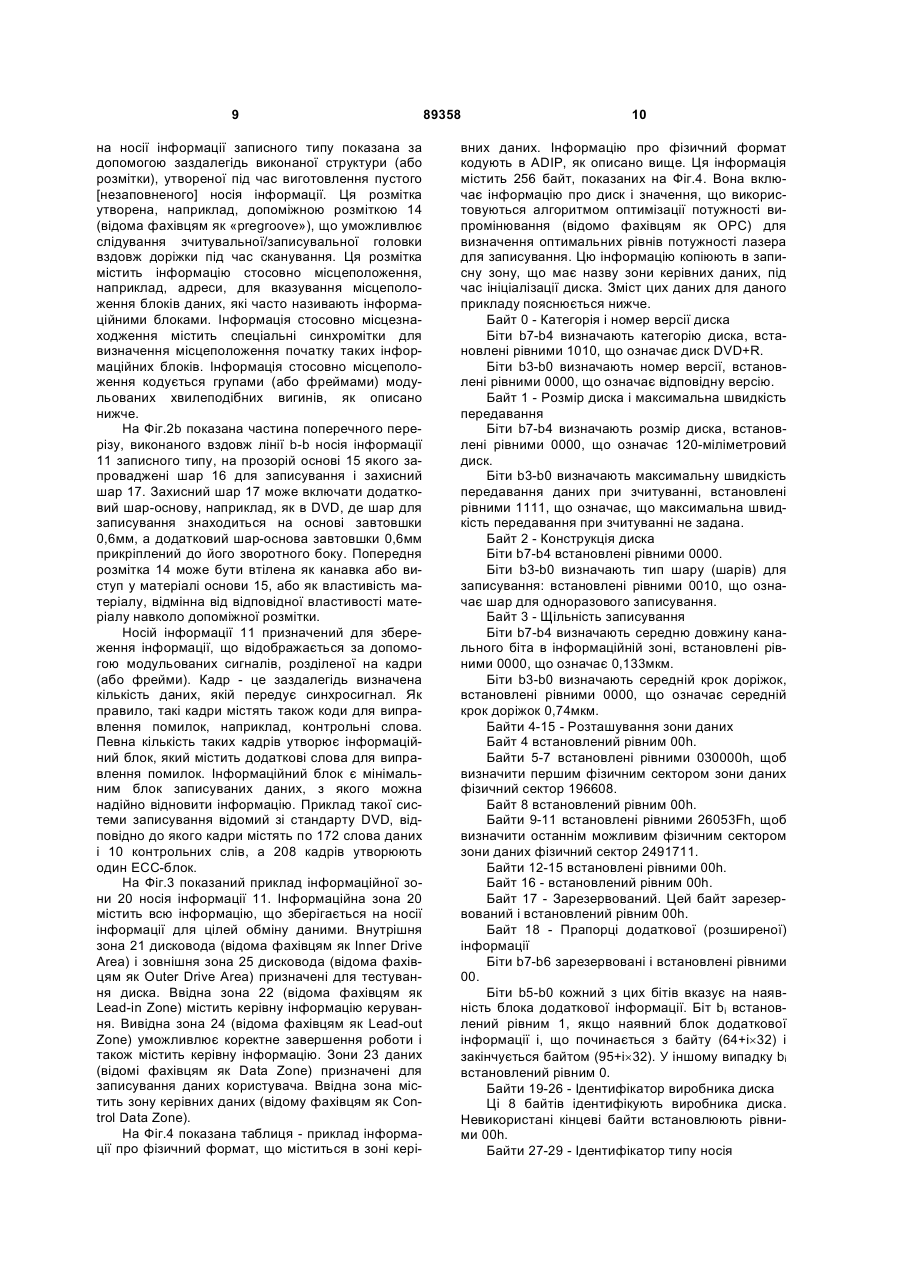

1. Спосіб записування оптичного носія запису, який передбачає утворення пітів і проміжків між ними шляхом керування джерелом (3) випромінення, що спричиняє спрямовування пучка випромінення на поверхню оптичного носія (11) запису, яка опромінюється при записуванні, і який включає такі етапи: зчитування стратегії записування з оптичного носія запису, що містить щонайменше дві стратегії записування; і утворення (103) пітів і проміжків між ними, з керуванням джерелом випромінення відповідно до зчитаної стратегії записування; причому даний спосіб додатково включає етап визначення (102) найоптимальнішої зі згаданих щонайменше двох стратегій записування за допомогою зчитування (101) вказівника, наявного на оптичному носії запису, після чого для утворення пітів і проміжків між ними використовується ця найоптимальніша стратегія записування, який відрізняється тим, що згаданий вказівник додатково вказує, в якому порядку віддається перевага стратегіям записування для записування оптичного носія запису, на якому збережений даний вказівник, і тим, що даний спосіб передбачає визначення (100) того, які зі стратегій записування можуть бути застосовані, і визначення (102) того, яка з цих стратегій записування, що можуть бути застосовані, є найоптимальнішою, із застосуванням згаданого порядку, вказаного вказівником. 2. Спосіб за п. 1, який відрізняється тим, що висновок про те, яка стратегія записування є найоптимальнішою, роблять залежно від черговості, в якій згадані щонайменше дві стратегії записування збережені на оптичному носії запису. 2 (19) 1 3 89358 4 найоптимальнішою для відповідної швидкості записування. 11. Оптичний носій запису за п. 8, який додатково містить щонайменше два додаткових байти, кожний з яких вказує, щодо певної швидкості записування, яка зі стратегій записування може бути застосована для даної швидкості записування, і додатково містить щонайменше два додаткових байти, кожний з яких вказує, щодо певної швидкості записування, яка зі стратегій записування є найоптимальнішою. 12. Пристрій для записування інформації на оптичний носій (11) запису, який включає в себе: записувальну головку (3) для генерування пучка випромінення і спрямовування цього пучка на поверхню оптичного носія (11) запису, яка опромінюється при записуванні, зчитувальний засіб (3) для зчитування стратегії записування з оптичного носія запису, що містить щонайменше дві стратегії записування, а також для зчитування вказівника найоптимальнішої зі згаданих щонайменше двох стратегій записування; засіб (1) керування запису вальною головкою для керування записувальною головкою відповідно до зчитаної стратегії записування для утворення пітів і проміжків між ними; і процесор (30) для керування даним пристроєм, виконаний з можливістю визначення за зчитаним вказівником найоптимальнішої зі згаданих щонайменше двох стратегій записування; причому засіб (1) керування записувальною головкою виконаний з можливістю застосування визначеної найоптимальнішої стратегії записування для утворення пітів і проміжків між ними; який відрізняється тим, що згаданий вказівник додатково вказує, в якому порядку віддається перевага стратегіям записування для записування оптичного носія запису, на якому збережений даний вказівник, і тим, що процесор (30) виконаний з можливістю визначення того, які зі стратегій записування можуть бути застосовані засобом керування записувальною головкою, а також визначення того, яка з цих стратегій записування, що можуть бути застосовані, є найоптимальнішою, із застосуванням згаданого порядку, вказаного вказівником. Винахід стосується способу записування оптичного носія запису, що передбачає утворення пітів і проміжків між ними шляхом керування джерелом випромінення для спрямовування пучка випромінення на поверхню оптичного носія запису, яка опромінюється при записуванні. Крім того, винахід стосується оптичного носія запису. Винахід також стосується пристрою для записування інформації на оптичний носій запису. Оптичні носії зберігають дані в цифровій формі; до них належать різні технолога оптичних дисків CD, DVD і Blu-ray Disk. Дані, що зберігаються на такому носії, можуть складатися з відео, текстових, звукових, комп'ютерних даних або цифрової інформації будь-якої іншої форми. Ці дані записують і зчитують з оптичного диска за допомогою лазера. Оптичні диски виготовляються різними виробниками. Відповідно, на ринку представлені багато різних форматів і різновидів дисків. Навіть у межах стандартизованого формату диска, такого як, наприклад, CD-R, CD-R/W, DVD-R, DVD-R/W, BD+R, BD+R/W, кожний різновид оптичного диска може характеризуватись іншими параметрами матеріалу. Як наслідок, кожний різновид може поводитися по-різному під дією записувального сигналу від лазера. Якщо їх не компенсувати, ці відмінності в поведінці спричинюють нестабільність характеристик записування, що виявляється, наприклад, в «джитері» і асиметрії записаних міток. Отже, для досягнення оптимальних характеристик записування для кожного типу оптичного диска може знадобитися різна стратегія записування, що враховувала б параметри його матеріалу та інші особливості. У цій заявці термін «мітка» слід розуміти як будь-яку оптично виявну ділянку на оптичному диску. Цей термін охоплює піт, утворений локальним нагріванням ділянки на оптичному диску, а також «аморфні» ділянки в кристалічному шарі оптичного диска. Поняття «стратегія записування» розуміють як послідовність лазерних імпульсів, згенерованих лазером, що спричиняє утворення мітки на оптичному диску при його опроміненні лазерними імпульсами. Один підхід полягає в тому, що оптимальна стратегія записування визначається для кожного оптичного диска шляхом виконання тестового записування перед спробою записування на диск інформації користувача. Таке тестове записування, як правило, виконується на внутрішній частині ввідної зони оптичного диска (що відома фахівцям як «lead-in area») з покроковим регулюванням потужності записування. Потім записана інформація зчитується з ділянки для тестування. Потужність записування, при якій забезпечується бажана якість (наприклад, мінімальна кількість помилок, оптимальний коефіцієнт модуляції або мінімальний коефіцієнт «джитера») і асиметрія тестового записування, вибирається як оптимальна потужність записування, яка потім застосовується для реального записування інформації користувача. Однак цей підхід має недолік, який полягає в тому, що результати тестового записування не зберігаються дисководом. Тому тестове записування доводиться повторювати, навіть із оптичними дисками одного і того самого типу, що може бути обтяжливо. Крім того, для кожного диска доводиться визначати кожний параметр стратегії записування, що вимагає ґрунтовного аналізу характеристик тестового записування. Інший підхід передбачає «реєстрацію» кожного типу оптичних дисків у дисководі для оптичних дисків при виготовленні цього дисковода. Під час розробки дисковода оптичних дисків його виробник досліджує і розробляє оптимальну стратегію записування для кожного типу оптичних дисків, відомого виробнику дисковода. Виробник потім складає дані, що надають перелік сумісних типів 5 оптичних дисків разом із відповідною оптимальною стратегією записування для кожного типу оптичних дисків. Ці дані часто зберігають у дисководі для оптичних дисків, у запам'ятовувальному пристрої для зберігання керівної інформації, такому як, наприклад, ППЗПЕС (EEPROM); вони можуть включати такі параметри записування, як оптимальна потужність записування, часова модуляція, лінійна швидкість і швидкість записування. Дисковод може розпізнати тип конкретного оптичного диска, переглянувши ввідну частину диска. Характеристики ввідної частини кожного типу оптичного диска у кожного виробника відрізняються, ідентифікуючи тим самим виробника диска. У документі WO 03/03153 описані спосіб і записувальний пристрій, що вибирають і визначають оптимальну стратегію записування шляхом перевірки ефективності різних відомих стратегій записування, вибору найкращої стратегії записування для даного типу оптичного диска і збереження відповідної інформації для використання у випадках, коли у майбутньому зустрічатиметься оптичний диск такого ж типу. Інформація, що стосується найкращої стратегії записування, буде зберігатися в записувальному пристрої для використання у випадках, коли у майбутньому зустрічатиметься оптичний диск такого ж типу. Але інформація, що стосується найкращої стратегії записування, призначеної для використання з певним конкретним диском, записується на відповідний диск. Коли цей диск траплятиметься у майбутньому, така інформація зчитуватиметься з диска записувальним пристроєм для вибору найкращої стратегії записування. Пристрій для записування інформації на оптичний носій запису здатний застосовувати певні стратегії записування. Однак якщо для певного типу оптичного носія запису розроблено нову стратегію записування, пристрій може виявитися нездатним застосовувати таку нову стратегію записування. Відповідно, як правило на оптичний носій запису записують більш ніж одну стратегію записування. Тоді пристрій може вибрати ту стратегію записування, яку він може застосувати. Проте якщо на оптичному носії запису записані дві стратегії записування, і пристрій спроможний застосовувати обидві, то пристрій не знає, яка з них є найоптимальнішою для данного оптичного носія запису. А в тому випадку, коли на оптичному носії запису збережена ще більша кількість стратегій записування, вибір стає ще більшим, і підвищується імовірність вибору стратегії записування, що не є найоптимальнішою. Найоптимальніша стратегія записування залежить також від швидкості записування, з якою дані записують на оптичний носій запису. Відповідно, метою цього винаходу є надання способу записування оптичного носія запису, що дозволяє визначати найоптимальнішу стратегію записування. Метою цього винаходу є також надання оптичного носія запису для застосування в такому способі. Ще однією метою цього винаходу є надання пристрою для записування інформації на оптичний 89358 6 носій запису, здатного визначати найоптимальнішу стратегію записування. Відповідно до даного винаходу ця мета досягається способом записування оптичного носія запису, який передбачає утворення пітів і проміжків між ними шляхом керування джерелом випромінення, що спричиняє спрямовування пучка випромінення на поверхню оптичного носія запису, яка опромінюється при записуванні. Спосіб включає такі етапи: зчитування стратегії записування з оптичного носія запису, що містить щонайменше дві стратегії записування; і утворення пітів і проміжків між ними, з керуванням джерелом випромінення відповідно до зчитаної стратегії записування. Спосіб також включає етап визначення найоптимальнішої зі згаданих щонайменше двох стратегій записування за допомогою зчитування вказівника, наявного на оптичному носії запису, після чого для утворення пітів і проміжків між ними використовується ця найоптимальніша стратегія записування. При цьому згаданий вказівник додатково вказує, в якому порядку віддається перевага стратегіям записування для записування оптичного носія запису, на якому збережений даний вказівник. Спосіб передбачає визначення того, які зі стратегій записування можуть бути застосовані і яка з цих стратегій записування, що можуть бути застосовані, є найоптимальнішою, із застосуванням згаданого порядку, вказаного вказівником. Відповідно до винаходу пропонується оптичний носій запису, на якому містяться щонайменше дві стратега записування, а також вказівник, який вказує на те, яка з цих щонайменше двох стратегій записування є найоптимальнішою, а також додатково вказує, в якому порядку віддається перевага стратегіям записування для записування оптичного носія запису, на якому збережений даний вказівник. Пристрій для записування інформації на оптичний носій запису включає в себе: записувальну головку для генерування пучка випромінення і спрямовування цього пучка на поверхню оптичного носія запису, яка опромінюється при записуванні, зчитувальний засіб для зчитування стратегії записування з оптичного носія запису, що містить щонайменше дві стратегії записування, а також для зчитування вказівника найоптимальнішої зі згаданих щонайменше двох стратегій записування; засіб керування записувальною головкою для керування записувальною головкою відповідно до зчитаної стратегії записування для утворення пітів і проміжків між ними; і процесор для керування даним пристроєм, виконаний з можливістю визначення за зчитаним вказівником найоптимальнішої зі згаданих щонайменше двох стратегій записування. Засіб керування записувальною головкою виконаний з можливістю застосування визначеної найоптимальнішої стратегії записування для утворення пітів і проміжків між ними. Згаданий вказівник додатково вказує, в якому порядку віддається 7 перевага стратегіям записування для записування оптичного носія запису, на якому збережений даний вказівник, а процесор виконаний з можливістю визначення того, які зі стратегій записування можуть бути застосовані засобом керування записувальною головкою, а також визначення того, яка з цих стратегій записування, що можуть бути застосовані, є найоптимальнішою, із застосуванням згаданого порядку, вказаного вказівником. Якщо пристрій для записування інформації на оптичний носій запису виконаний з можливістю застосування двох або більш стратегій записування, що зберігаються на оптичному носії запису, тоді цей пристрій зчитує згаданий вказівник і застосовує ту стратегію записування, яка є найоптимальнішою. Якщо на оптичному носії запису наявні стратегії записування, які не можуть бути застосовані даним пристроєм, тоді цьому пристрою доводиться визначати, яка з тих стратегій записування, які він може застосувати, найоптимальніша. Відповідно до даного винаходу згаданий вказівник додатково вказує, в якому порядку віддається перевага стратегіям записування для записування оптичного носія запису, на якому збережений даний вказівник, і передбачається визначення того, яка зі стратегій записування може бути застосована і яка з цих стратегій записування, що можуть бути застосовані, є найоптимальнішою, із застосуванням порядку переваги, вказаного вказівником. Наприклад, якщо наявні три стратегії записування і спосіб не може застосувати найоптимальнішу, то тоді пристрій вибирає стратегію записування, наступну за оптимальністю. Згаданий вказівник може мати вигляд додаткової інформації, що зберігається на оптичному носії запису, наприклад, як один байт після кожної стратегії записування, значення якого вказує, рівень оптимальності даної стратегії записування. Рівень оптимальності стратегії записування може також вказуватись порядком, в якому стратегії записування збережені на оптичному носії запису. Наприклад, стратегії записування можуть бути збережені в таблиці інформації про диск, що міститься в зоні оптичного носія запису, яка зветься зоною керівних даних (відомій фахівцям як "Control Data Zone"). Перша стратегія записування в таблиці інформації про диск є найоптимальнішою. Друга стратегія записування в таблиці інформації про диск є другою за оптимальністю тощо. У ще одному варіанті здійснення цього винаходу спосіб передбачає зчитування додаткового байта, що міститься в стратегіях записування, який характеризує швидкість записування, для якої дана стратегія записування може бути застосована, а також зчитування додаткової інформації шляхом зчитування додаткового біта або байта, що міститься в стратегіях записування, який вказує, чи є відповідна стратегія записування найоптимальнішою для даної швидкості записування. Пристрій, що здійснює цей спосіб і виконаний з можливістю записування з різними швидкостями записування, може вибрати найоптимальнішу стратегію записування в залежності від швидкості записування. 89358 8 Ці та інші аспекти пристрою, носія інформації і способу, що пропонується згідно з даним винаходом, стануть очевидними з подальшого опису та графічних фігур, на яких: Фіг.1 - пристрій для записування інформації відповідно до цього винаходу, Фіг.2а - носій інформації (вид зверху), Фіг.2b - носій інформації (поперечний переріз), Фіг.3 - приклад інформаційної зони носія інформації, Фіг.4 - таблиця з прикладом інформації про фізичний формат, Фіг.5 - блок-схема способу записування оптичного носія запису відповідно до винаходу. Показаний на Фіг.1 пристрій для записування інформації включає в себе записувальну головку 3 для зчитування інформації з носія інформації 11. Засіб 2 переміщення виконаний з можливістю спричиняти переміщення носія інформації 11 відносно записувальної головки 3. Під час роботи вихідний сигнал S1 зчитувальної головки 3 подається в підсилювач 4. Підсилювач 4 посилює вихідний сигнал S1 до бажаного рівня і передає посилений сигнал S2 в аналогово-цифровий перетворювач (АЦП) 5. Аналогово-цифровий перетворювач 5 перетворює посилений сигнал S2 в дискретизований сигнал зчитування S, застосовуючи період дискретизації Т секунд. Дискретизований сигнал зчитування S передається в коректор 6 форми сигналу. Коректор 6 форми сигналу формує скоректований сигнал S’, виконуючи корекцію форми сигналу зчитування S. Вихідний сигнал коректора 6 форми сигналу надходить у засіб 7 формування бітів. Вихідний сигнал засобу 7 формування бітів передається в засіб 8 канального декодування. Записувальною головкою керує засіб керування 1 записувальною головкою. Пристроєм керує процесор 30. Процесор 30 скеровує записувальну головку 3 на зчитування вказівника, а потім визначає найоптимальнішу стратегію записування, вказану вказівником. Якщо ця найоптимальніша стратегія записування може бути застосована пристроєм, то вона надається засобу керування 1 записувальною головкою. Після цього здійснюється записування інформації із використанням цієї найоптимальнішої стратегії записування. На Фіг.2а показаний носій інформації 11 в формі диска, що має доріжку 9 і центральний отвір 10. Доріжка 9, яка визначає собоюмісцеположення послідовності записаних (або тих, що будуть записуватись) міток, що відображають інформацію, має вигляд спіралі, витки якої утворюють практично паралельні доріжки на інформаційному шарі. Носій інформації може бути придатним до зчитування з використанням оптичних засобів, тобто так званим оптичним диском, і мати інформаційний шар записного типу. Прикладами записного диска є диски CD-R і CD-RW, а також записні версії DVD, такі як DVD+RW. Більш докладну інформацію про диск DVD можна знайти в документі «ЕСМА-267: 120mm DVD - Read-Only Disc» (1997). Інформація відображається на інформаційному шарі шляхом записування оптично виявних міток вздовж доріжки, наприклад, кристалічних або аморфних міток на матеріалі із змінним фазовим станом. Доріжка 9 9 на носії інформації записного типу показана за допомогою заздалегідь виконаної структури (або розмітки), утвореної під час виготовлення пустого [незаповненого] носія інформації. Ця розмітка утворена, наприклад, допоміжною розміткою 14 (відома фахівцям як «pregroove»), що уможливлює слідування зчитувальної/записувальної головки вздовж доріжки під час сканування. Ця розмітка містить інформацію стосовно місцеположення, наприклад, адреси, для вказування місцеположення блоків даних, які часто називають інформаційними блоками. Інформація стосовно місцезнаходження містить спеціальні синхромітки для визначення місцеположення початку таких інформаційних блоків. Інформація стосовно місцеположення кодується групами (або фреймами) модульованих хвилеподібних вигинів, як описано нижче. На Фіг.2b показана частина поперечного перерізу, виконаного вздовж лінії b-b носія інформації 11 записного типу, на прозорій основі 15 якого запроваджені шар 16 для записування і захисний шар 17. Захисний шар 17 може включати додатковий шар-основу, наприклад, як в DVD, де шар для записування знаходиться на основі завтовшки 0,6мм, а додатковий шар-основа завтовшки 0,6мм прикріплений до його зворотного боку. Попередня розмітка 14 може бути втілена як канавка або виступ у матеріалі основи 15, або як властивість матеріалу, відмінна від відповідної властивості матеріалу навколо допоміжної розмітки. Носій інформації 11 призначений для збереження інформації, що відображається за допомогою модульованих сигналів, розділеної на кадри (або фрейми). Кадр - це заздалегідь визначена кількість даних, якій передує синхросигнал. Як правило, такі кадри містять також коди для виправлення помилок, наприклад, контрольні слова. Певна кількість таких кадрів утворює інформаційний блок, який містить додаткові слова для виправлення помилок. Інформаційний блок є мінімальним блок записуваних даних, з якого можна надійно відновити інформацію. Приклад такої системи записування відомий зі стандарту DVD, відповідно до якого кадри містять по 172 слова даних і 10 контрольних слів, а 208 кадрів утворюють один ЕСС-блок. На Фіг.3 показаний приклад інформаційної зони 20 носія інформації 11. Інформаційна зона 20 містить всю інформацію, що зберігається на носії інформації для цілей обміну даними. Внутрішня зона 21 дисковода (відома фахівцям як Inner Drive Area) і зовнішня зона 25 дисковода (відома фахівцям як Outer Drive Area) призначені для тестування диска. Ввідна зона 22 (відома фахівцям як Lead-in Zone) містить керівну інформацію керування. Вивідна зона 24 (відома фахівцям як Lead-out Zone) уможливлює коректне завершення роботи і також містить керівну інформацію. Зони 23 даних (відомі фахівцям як Data Zone) призначені для записування даних користувача. Ввідна зона містить зону керівних даних (відому фахівцям як Control Data Zone). На Фіг.4 показана таблиця - приклад інформації про фізичний формат, що міститься в зоні кері 89358 10 вних даних. Інформацію про фізичний формат кодують в ADIP, як описано вище. Ця інформація містить 256 байт, показаних на Фіг.4. Вона включає інформацію про диск і значення, що використовуються алгоритмом оптимізації потужності випромінювання (відомо фахівцям як ОРС) для визначення оптимальних рівнів потужності лазера для записування. Цю інформацію копіюють в записну зону, що має назву зони керівних даних, під час ініціалізації диска. Зміст цих даних для даного прикладу пояснюється нижче. Байт 0 - Категорія і номер версії диска Біти b7-b4 визначають категорію диска, встановлені рівними 1010, що означає диск DVD+R. Біти b3-b0 визначають номер версії, встановлені рівними 0000, що означає відповідну версію. Байт 1 - Розмір диска і максимальна швидкість передавання Біти b7-b4 визначають розмір диска, встановлені рівними 0000, що означає 120-міліметровий диск. Біти b3-b0 визначають максимальну швидкість передавання даних при зчитуванні, встановлені рівними 1111, що означає, що максимальна швидкість передавання при зчитуванні не задана. Байт 2 - Конструкція диска Біти b7-b4 встановлені рівними 0000. Біти b3-b0 визначають тип шару (шарів) для записування: встановлені рівними 0010, що означає шар для одноразового записування. Байт 3 - Щільність записування Біти b7-b4 визначають середню довжину канального біта в інформаційній зоні, встановлені рівними 0000, що означає 0,133мкм. Біти b3-b0 визначають середній крок доріжок, встановлені рівними 0000, що означає середній крок доріжок 0,74мкм. Байти 4-15 - Розташування зони даних Байт 4 встановлений рівним 00h. Байти 5-7 встановлені рівними 030000h, щоб визначити першим фізичним сектором зони даних фізичний сектор 196608. Байт 8 встановлений рівним 00h. Байти 9-11 встановлені рівними 26053Fh, щоб визначити останнім можливим фізичним сектором зони даних фізичний сектор 2491711. Байти 12-15 встановлені рівними 00h. Байт 16 - встановлений рівним 00h. Байт 17 - Зарезервований. Цей байт зарезервований і встановлений рівним 00h. Байт 18 - Прапорці додаткової (розширеної) інформації Біти b7-b6 зарезервовані і встановлені рівними 00. Біти b5-b0 кожний з цих бітів вказує на наявність блока додаткової інформації. Біт bi встановлений рівним 1, якщо наявний блок додаткової інформації і, що починається з байту (64+i´32) і закінчується байтом (95+i´32). У іншому випадку bi встановлений рівним 0. Байти 19-26 - Ідентифікатор виробника диска Ці 8 байтів ідентифікують виробника диска. Невикористані кінцеві байти встановлюють рівними 00h. Байти 27-29 - Ідентифікатор типу носія 11 Виробники дисків можуть визначати різні типи носіїв, для визначення яких застосовуються ці 3 байта. У цьому полі визначений конкретний тип диска. Байт 30 - Модифікація виробу Цей байт ідентифікує номер модифікації носія в двійковому записі. Всі диски з однаковим ідентифікатором виробника диска і однаковим ідентифікатором виробу, незалежно від модифікації виробу, повинні мати однакові властивості записування (допускаються невеликі відхилення: номери модифікацій не беруться до уваги записувальними пристроями). Якщо цей байт не використовується, він має значення 00h. Байт 31 - Кількість використаних байтів інформації про фізичний формат Це 8-розрядне двійкове число вказує кількість байтів, що фактично використовуються для зберігання інформації про фізичний формат. Він встановлений рівним 36h, що означає, що використовуються лише перші 54 байти інформації про фізичний формат. Байт 32 - Базова швидкість записування Цей байт вказує мінімальну швидкість записування диска, яку також називають базовою швидкістю, як число n, причому n=10´vref (n округлене до цілого значення). Встановлений рівним 23h, що відповідає базовій швидкості записування 3,49м/с. Байт 33 - Максимальна швидкість записування Цей байт вказує максимальну швидкість записування диска, як число n, причому n=10´vref (n округлене до цілого значення). Встановлений рівним 54h, що відповідає максимальної швидкості записування 8,44м/с. Байт 34 - Довжина хвилі, lIND Цей байт вказує довжину хвилі лазера (в нанометрах), для якої були визначені оптимальні параметри записування (див. наступні байти), як число n, причому n=«довжина хвилі»-600. Байт 35 - Зарезервований Байт 36 - Максимальна потужність зчитування, Рr, при базовій швидкості Цей байт вказує максимальну потужність зчитування Рr (в милливаттах) при базовій швидкості, як число n, причому n=20´(Рr-0,7) Байт 37 - PIND при базовій швидкості PIND - початкове значення для визначення Рро, що використовується в ОРС-алгоритмі. Цей байт вказує індикативне значення PIND (в мВт) величини Рро при базовій швидкості, як число n, причому n=20´(PIND-5) Байт 38 - b target при базовій швидкості Цей байт вказує цільове значення для b, b target при базовій швидкості, що використовується в алгоритмі ОРС, як число n, причому n=10´b target Байт 39 - Максимальна потужність зчитування, Рr, при максимальній швидкості Цей байт вказує максимальну потужність зчитування, Рr (в милливаттах) при максимальній швидкості, як число n, причому n=20´(Рr-0,7) Байт 40 - PIND при максимальній швидкості 89358 12 PIND - початкове значення для визначення Рро, що використовується в ОРС-алгоритмі. Цей байт вказує індикативне значення PIND (в мВт) величини Рро при максимальній швидкості, як число n, причому n=20´(PIND-5) Байт 41 - b target при максимальній швидкості Цей байт вказує цільове значення для b, b цільовий при максимальній швидкості, що використовується в ОРС-алгоритмі, як число n, причому n=10´b target Байт 42 - Тtор(³4), тривалість першого імпульсу для поточної мітки ³4 при базовій швидкості Цей байт вказує тривалість першого імпульсу багатоімпульсної послідовності при поточній мітці 4Т або більше для записування при базовій швидкості. Значення виражається в частках періоду сигналу бітової синхронізації, як число n, причому n=16´Ttop/Tw та 4£n£40. Байт 43 Ttop (=3), тривалість першого імпульсу для поточної мітки довжиною =3 при базовій швидкості Цей байт вказує тривалість першого імпульсу багатоімпульсної послідовності при поточній мітці довжиною 3Т для записування при базовій швидкості. Значення виражається в частках періоду сигналу бітової синхронізації, як число n, причому n=16´Ttop/Tw та 4£n£40. Байт 44 – Тmр, тривалість імпульсів багатоімпульсної послідовності при базовій швидкості Цей байт вказує тривалість імпульсів - починаючи з другого та закінчуючи передостаннім багатоімпульсної послідовності для записування при базовій швидкості. Значення виражається в частках періоду сигналу бітової синхронізації, як число n, причому n=16´Tmp/Tw та 4£n£16. Байт 45 - Тlр, тривалість останнього імпульсу при базовій швидкості Цей байт вказує тривалість останнього імпульсу багатоімпульсної послідовності для записування при базовій швидкості. Значення виражається в частках періоду сигналу бітової синхронізації, як число n, причому n=16´Tlp/Tw та 4£n£24. Байт 46 - dTtop, час випередження першого імпульсу при базовій швидкості Цей байт вказує час випередження першим імпульсом багатоімпульсної послідовності заднього фронту другого канального біта імпульсу даних для записування при базовій швидкості. Значення виражається в частках періоду сигналу бітової синхронізації як число n, причому n=16´Ttop/Tw та 0£n£24. Байт 47 - dTle, поправка для переднього фронту першого імпульсу при попередній ділянці довжиною =3 при базовій швидкості Біти 7-4 цього байта вказують поправку для переднього фронту першого імпульсу багатоімпульсної послідовності у разі попередньої ділянки довжиною 3Т для записування при базовій швидкості. Значення виражається в частках періоду сигналу бітової синхронізації згідно з Фіг.8. 13 Байт 48 - Ttop (³4), тривалість першого імпульсу для поточної мітки довжиною не менше за 4 при максимальній швидкості Цей байт вказує тривалість першого імпульсу багатоімпульсної послідовності при поточній мітці довжиною 4Т або більше для записування при максимальній швидкості. Значення виражається в частках періоду сигналу бітової синхронізації, як число n, причому n=16´Ttop/Tw та 4£n£40. Байт 49 - Тперв (=3), тривалість першого імпульсу для поточної мітки довжиною =3 при максимальній швидкості Цей байт вказує тривалість першого імпульсу багатоімпульсної послідовності при поточній мітці довжиною 3Т для записування при максимальній швидкості. Значення виражається в частках періоду сигналу бітової синхронізації, як число n, причому n=16´Ttop/Tw та 4£n£40 Байт 50 - Ттр, тривалість імпульсів багатоімпульсної послідовності при максимальній швидкості Цей байт вказує тривалість імпульсів - починаючи з другого та закінчуючи передостаннім багатоімпульсної послідовності для записування при максимальній швидкості. Значення виражається в частках періоду сигналу бітової синхронізації, як число n, причому n=16´Tmp/Tw та 4£n£16. Байт 51 - Tlp, тривалість останнього імпульсу при максимальній швидкості Цей байт вказує тривалість останнього імпульсу багатоімпульсної послідовності для записування при максимальній швидкості. Значення виражається в частках періоду сигналу бітової синхронізації, як число n, таке, що n=16´Tlp/Tw та 4£n£24. Байт 52 - dTtop, час випередження першого імпульсу при максимальній швидкості Цей байт вказує час випередження першим імпульсом багатоімпульсної послідовності заднього фронту другого канального біта імпульсу даних для записування при максимальній швидкості. Значення виражається в частках періоду сигналу бітової синхронізації, як число n, причому Байт 18: Байт 64: Байт 65: Байт 66: Байт 67: Байти 68-81: Байт 68: Байт 69: Байт 70: Байт 71: Байт 72: Байт 73: Байт 74: 89358 14 n=16´dTtop/Tw та 0£n£24. Байт 53 - dTIe, поправка для переднього фронту першого імпульсу при попередній ділянці довжиною =3 при максимальній швидкості Біти 7-4 цього байта вказують поправку для переднього фронту першого імпульсу багатоімпульсної послідовності у разі попередньої ділянки довжиною 3Т для записування при максимальній швидкості. Значення виражається в частках періоду сигналу бітової синхронізації згідно з Фіг.8. Байти 54-63 - Зарезервовані - всі 00h. Ці байти встановлені рівними 00h. Байти (64+і´32)...(95+і´32) Блок додаткової інформації і (i=05) Для полегшення майбутніх розширень передбачені блоки додаткової (розширеної) інформації. Кожний такий блок складається з 32 байтів. У них можуть зберігатися, наприклад, параметри альтернативної стратегії записування, наприклад, високошвидкісного записування, або інші додаткові параметри. На наявність блока додаткової інформації вказує біт-прапорець в байті 18. Байт (64+і´32) Номер версії блока додаткової інформації «і» вказує версію блока і визначає призначення даних в байтах (64+і´32)...(95+і´32). На диску можуть бути декілька блоків додаткової інформації, номери версій яких можуть бути як однаковими, так і різними. Дисководам, яким не відомий номер версії певного блока в блоці «і», не можуть використовувати диск із додатковими параметрами з відповідного блока додаткової інформації. Якщо номер версії блока встановлений рівним 255, відповідний блок додаткової інформації є не окремим блоком, а продовженням попереднього блока додаткової інформації (це використовується тоді, коли 32 байтів недостатньо для зберігання набору параметрів). Байти (65+і´32)...(95+і´32). Ці байти можуть бути використані для зберігання альтернативних стратегій записування або інших параметрів. Приклад параметрів для високошвидкісної стратегії записування 0000 0001 - вказує на використання блока додаткової інформації 0. 0000 0001 - вказує версію 1 для блока, для якого байти 65-95 мають такі значення: максимальна швидкість записування для набору параметрів цього блока додаткової інформації: n´0,25м/с (макс. ≤ 63,75м/с=18,25x=175Гц при R=58мм). мінімальна швидкість записування для набору параметрів цього блока додаткової інформації: n´0,25м/с (мінімальна швидкість записування може бути рівною максимальній швидкості записування) зарезервований і встановлений рівним 00h набір параметрів для максимальної швидкості записування PIND b target Ttop (≥4), тривалість першого імпульсу для поточної мітки довжиною не менше за 4 Ttop(=3), тривалість першого імпульсу для поточної мітки довжиною 3 Тmp, тривалість імпульсів багатоімпульсної послідовності Tlp, тривалість останнього імпульсу dTtop (≥4), час випередження першого імпульсу для поточної мітки довжиною не менше за 4 15 Байт 75: Байт 76: байт 77: байт 78: байт 79: байт 80: байт 81: Байти 82-95: байт 82: байт 83: байт 84: байт 85: байт 86: байт 87: байт 88: байт 89: байт 90: байт 91: байт 92: байт 93: байт 94: байт 95: 89358 16 dTtop (=3), час випередження першого імпульсу для поточної мітки довжиною =3 dTle, поправка для переднього фронту першого імпульсу у разі попередньої ділянки довжиною =3 dТ1е, поправка для переднього фронту першого імпульсу у разі попередньої ділянки довжиною =4 зарезервований і встановлений рівним 00h зарезервований і встановлений рівним 00h зарезервований і встановлений рівним 00h зарезервований і встановлений рівним 00h набір параметрів для мінімальної швидкості записування PlND b target Ttop (≥4), тривалість першого імпульсу для поточної мітки довжиною не менше за 4 Ttop (=3), тривалість першого імпульсу для поточної мітки довжиною =3 Тmр, тривалість імпульсів багатоімпульсної послідовності Tlp, тривалість останнього імпульсу dTtop (≥4), час випередження першого імпульсу для поточної мітки довжиною не менше за 4 dTtop (=3), час випередження першого імпульсу для поточної мітки довжиною = 3 dTle, поправка для переднього фронту першого імпульсу у разі попередньої ділянки довжиною =3 dTle, поправка для переднього фронту першого імпульсу у разі попередньої ділянки довжиною =4 зарезервований і встановлений рівним 00h зарезервований і встановлений рівним 00h зарезервований і встановлений рівним 00h зарезервований і встановлений рівним 00h Індикатор може бути реалізований шляхом використання одного або декількох з байтів інформації про фізичний формат. Значення цих байтів вказує, наскільки оптимальною є відповідна стратегія записування для оптичного носія запису, на якому зберігається цей вказівник. Для різних швидкостей записування оптимальними будуть різні стратегії записування. Для однієї швидкості записування також можуть бути застосовними різні стратегії записування. Одним зі способів вказування для різних швидкостей записування стратегій записування, що будуть застосовними для кожної з них, є використання одного байту для кожної швидкості записування: Біти 74 вказують швидкість (можливі 16 різних швидкостей) наприклад, 0001 - код для 1х (базова швидкість) 0111 - код для 7х Біти 30 вказують, яка стратегія записування (з чотирьох в цьому випадку) застосовується наприклад, 0101: застосовними є стратегії №1 і №3 1000: застосовною є стратегія №4 Щоб визначити, яка стратегія є оптимальною для кожної швидкості, додається один байт для кожної швидкості: Біти 7..4 вказують швидкість наприклад, 0001 - код для їх (базова швидкість) 0111 - код для 7х Біти 3..0 вказують, яка стратегія є оптимальною наприклад, 0100: оптимальною є стратегія №3 1000: оптимальною є стратегія №4 На етапі 1 (100) (див. Фіг.5) визначають записані на оптичному носії запису стратегії записування, які можуть бути застосовані. На етапі 2 (101) зчитують вказівники застосовних стратегій записування. Потім, на етапі 3 (102) визначають найоптимальнішу стратегію записування. Наприклад, найоптимальнішою є стратегія записування з вказівником, що має найбільше значення. Зрозуміло, враховується і швидкість записування, тобто в розрахунок беруться тільки стратегії записування, застосовні для швидкості записування, на якій повинна записуватися інформація. Нарешті, на етапі 4 (103) формують піти і проміжки між ними шляхом керування джерелом випромінення відповідно до визначеної оптимальної стратегії записування. 17 89358 18 19 89358 20 21 Комп’ютерна верстка В. Мацело 89358 Підписне 22 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
