Пачка з відкидною кришкою для стрижнеподібних курильних виробів

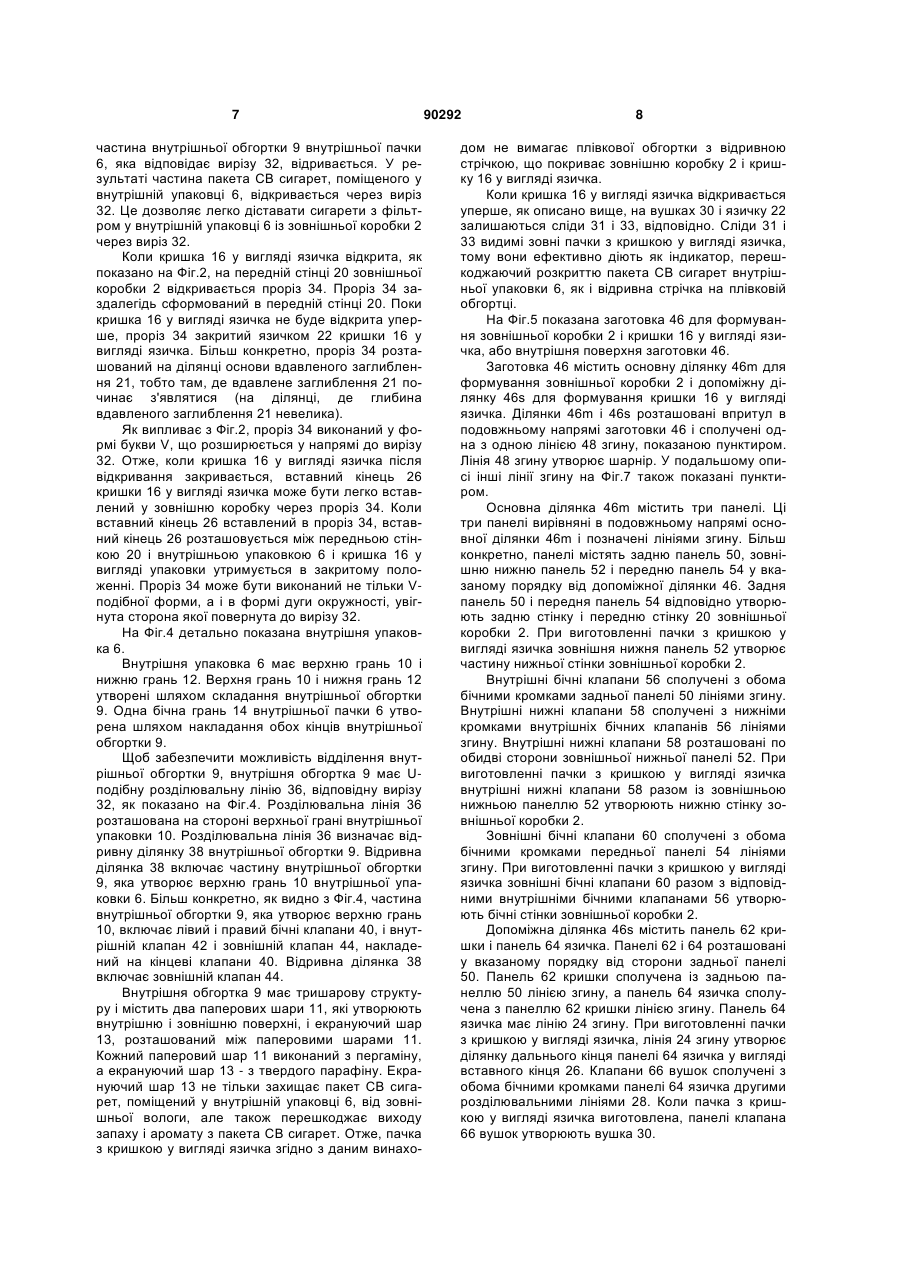

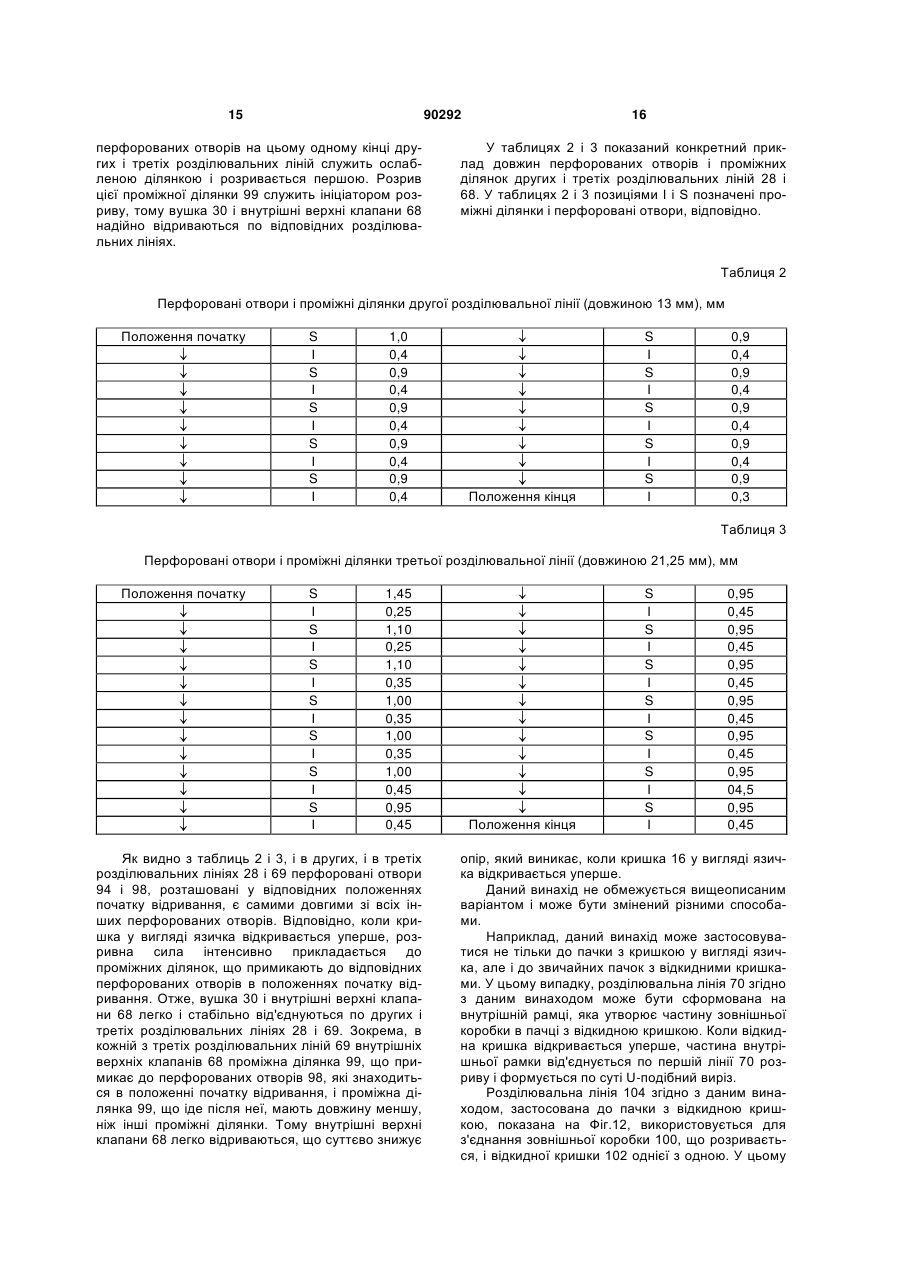

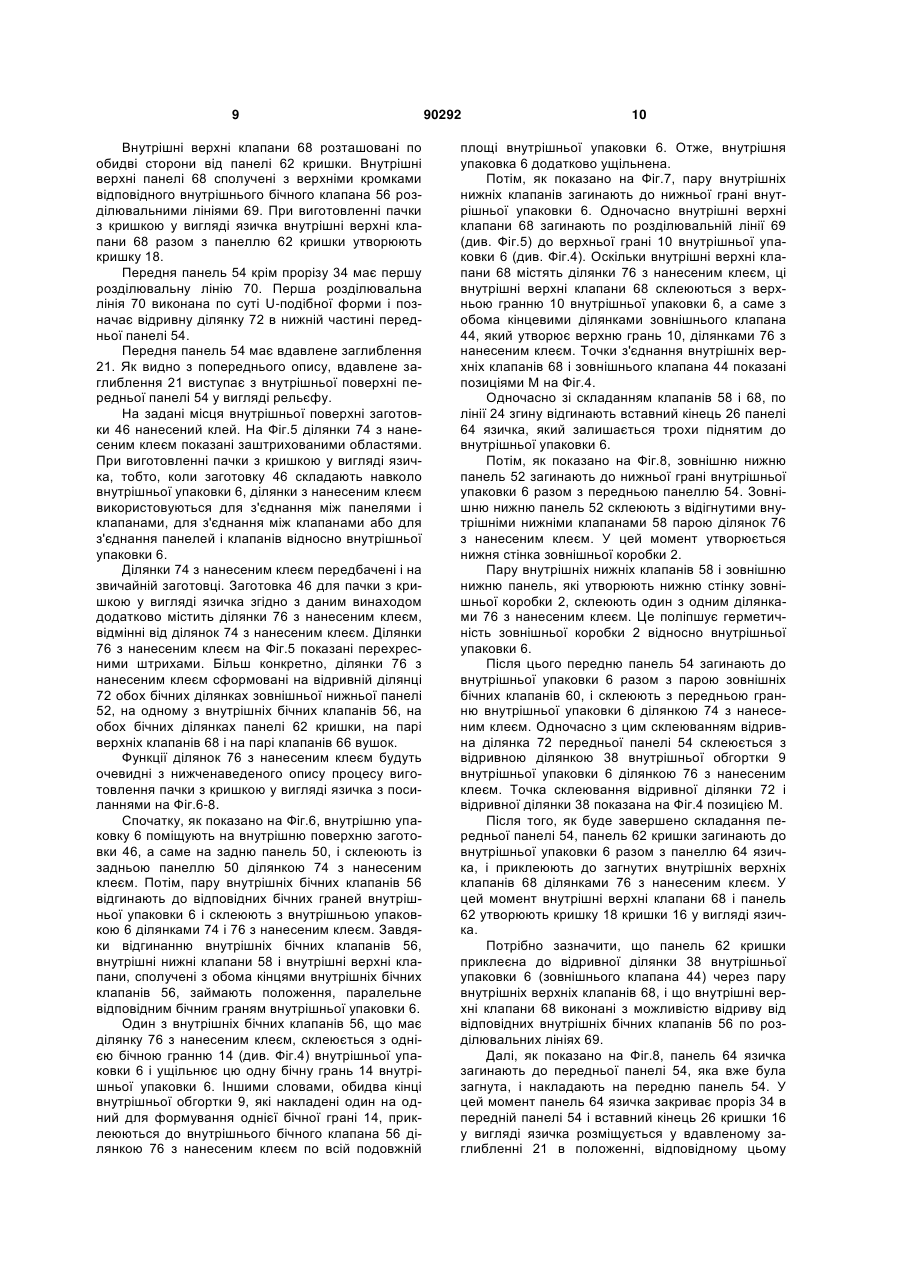

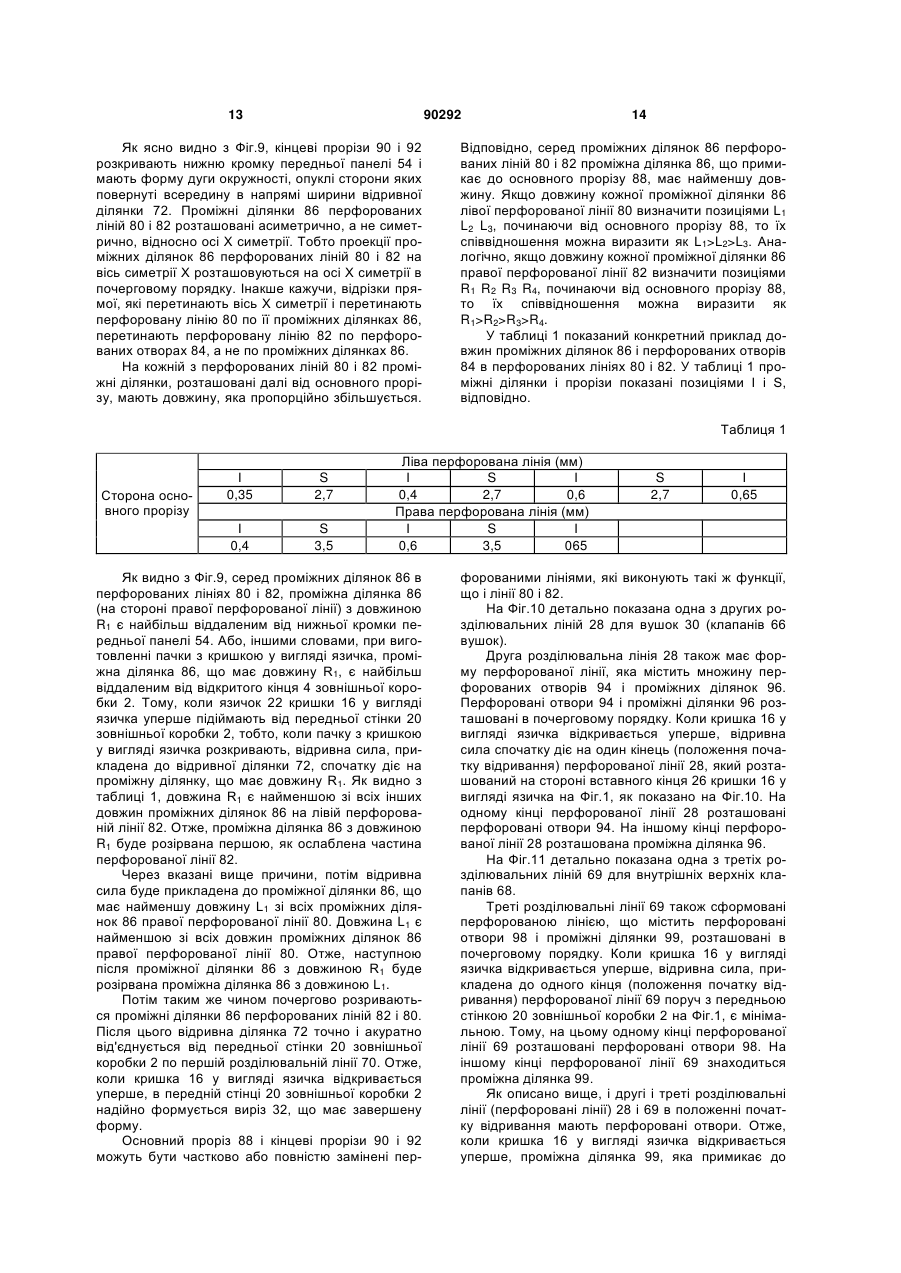

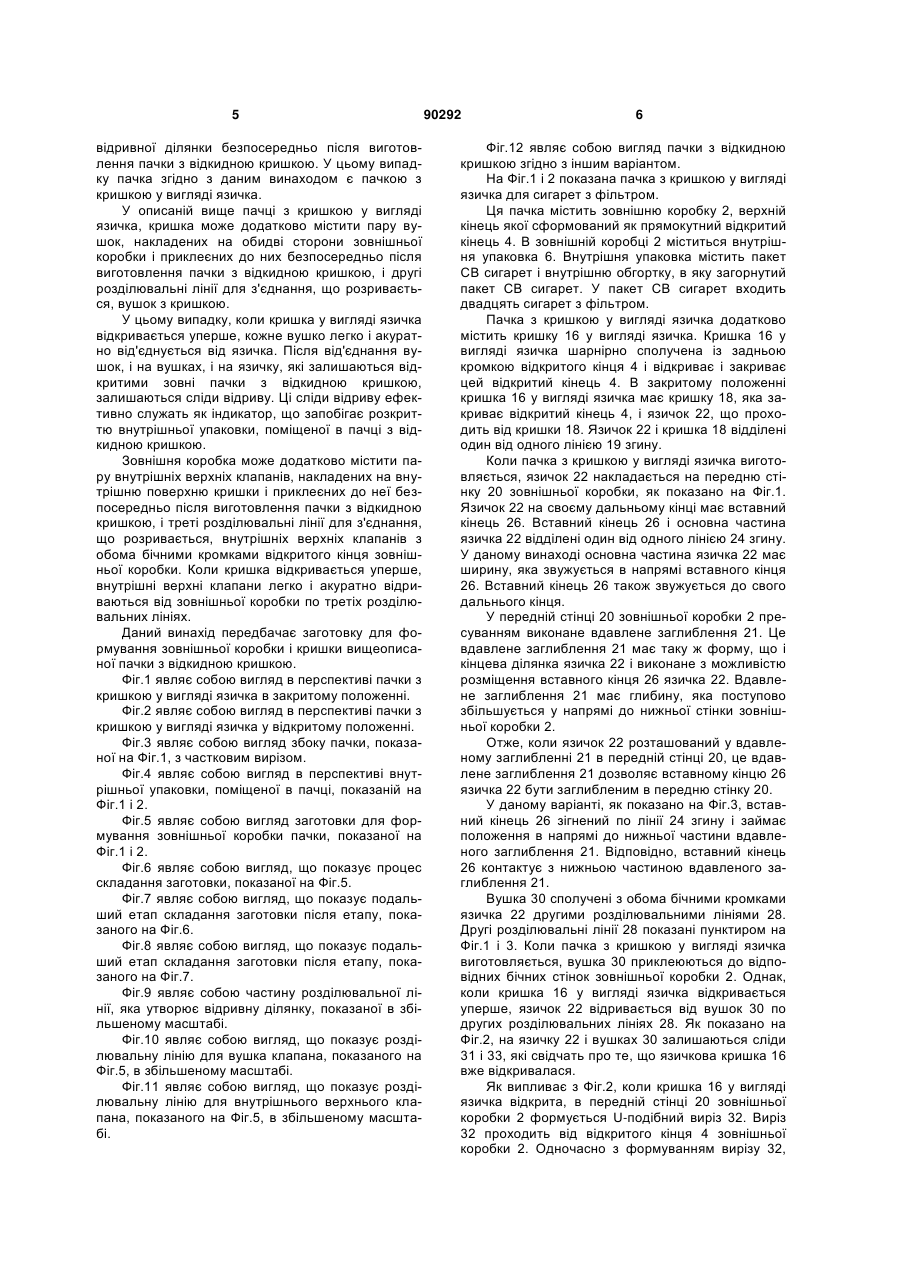

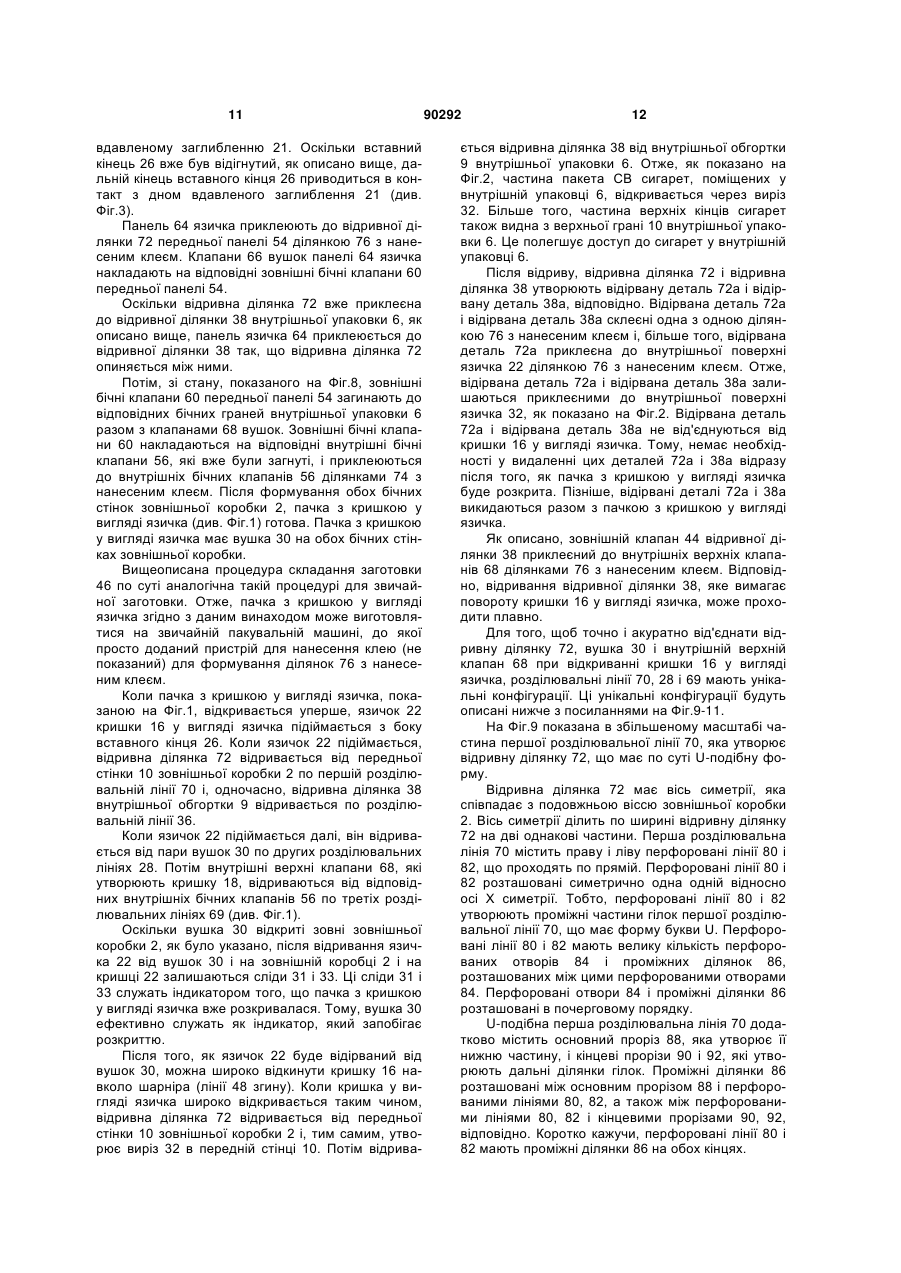

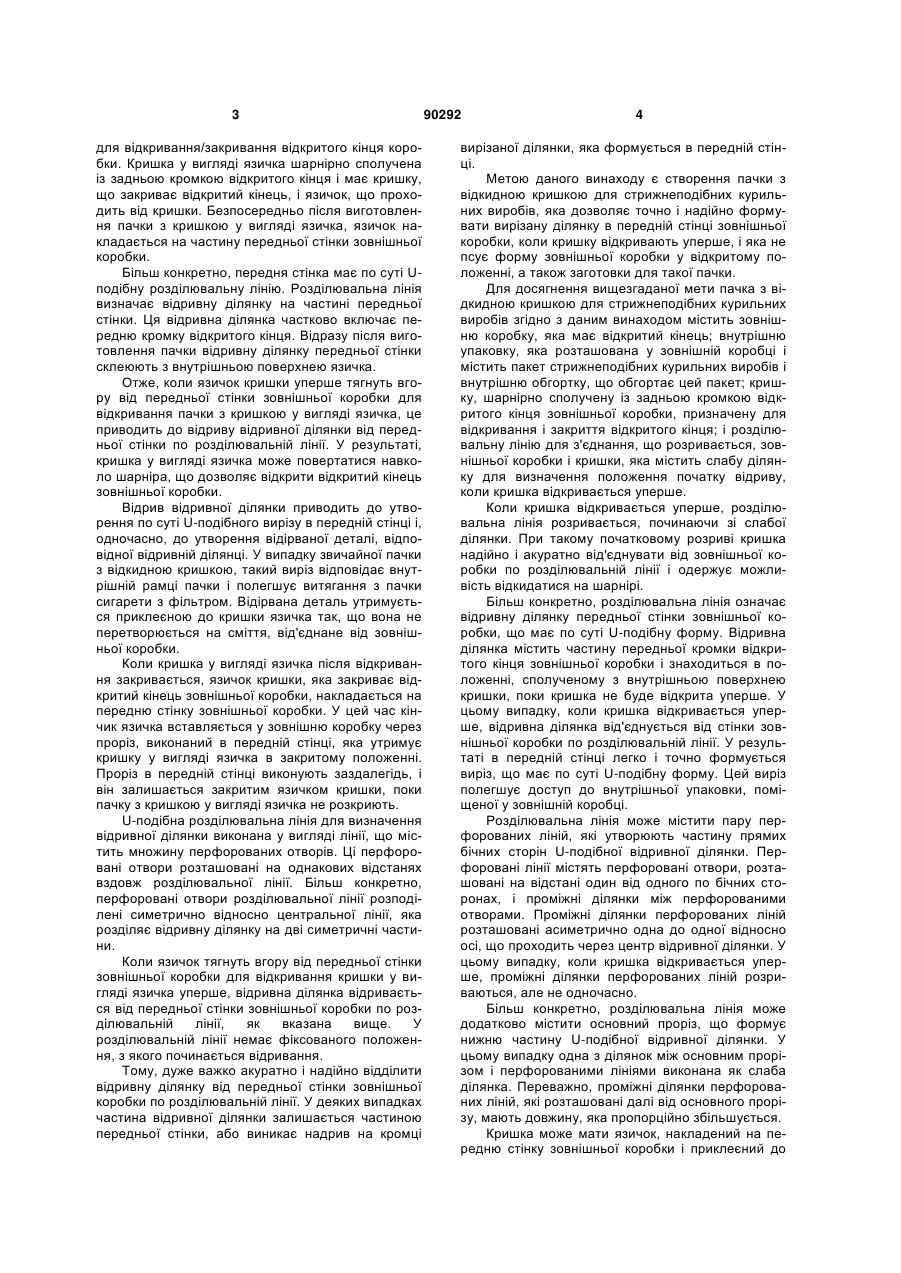

1. Пачка з відкидною кришкою для стрижнеподібних курильних виробів, яка містить зовнішню коробку, що має відкритий кінець, внутрішню упаковку, поміщену у зовнішню коробку, причому внутрішня упаковка містить пакет стрижнеподібних курильних виробів і внутрішню обгортку, яка обертає пакет, кришку, шарнірно з'єднану з задньою кромкою відкритого кінця зовнішньої коробки, при цьому кришка призначена для відкривання і закривання відкритого кінця, розділювальну лінію для з'єднання, що розривається, зовнішньої коробки, і кришки, при цьому розділювальна лінія містить ослаблену ділянку для визначення положення початку відривання, в якому починається розрив розділювальної лінії, коли кришка відкривається уперше, причому розділювальна лінія означає відривну ділянку, що має по суті U-подібну форму на передній стінці зовнішньої коробки, і відривна ділянка містить частину передньої кромки відкритого кінця і приклеєна до її внутрішньої поверхні, поки кришка не буде відкрита уперше, при цьому розділювальна лінія містить пару перфорованих ліній, які утворюють частину прямих C2 2 UA 1 3 для відкривання/закривання відкритого кінця коробки. Кришка у вигляді язичка шарнірно сполучена із задньою кромкою відкритого кінця і має кришку, що закриває відкритий кінець, і язичок, що проходить від кришки. Безпосередньо після виготовлення пачки з кришкою у вигляді язичка, язичок накладається на частину передньої стінки зовнішньої коробки. Більш конкретно, передня стінка має по суті Uподібну розділювальну лінію. Розділювальна лінія визначає відривну ділянку на частині передньої стінки. Ця відривна ділянка частково включає передню кромку відкритого кінця. Відразу після виготовлення пачки відривну ділянку передньої стінки склеюють з внутрішньою поверхнею язичка. Отже, коли язичок кришки уперше тягнуть вгору від передньої стінки зовнішньої коробки для відкривання пачки з кришкою у вигляді язичка, це приводить до відриву відривної ділянки від передньої стінки по розділювальній лінії. У результаті, кришка у вигляді язичка може повертатися навколо шарніра, що дозволяє відкрити відкритий кінець зовнішньої коробки. Відрив відривної ділянки приводить до утворення по суті U-подібного вирізу в передній стінці і, одночасно, до утворення відірваної деталі, відповідної відривній ділянці. У випадку звичайної пачки з відкидною кришкою, такий виріз відповідає внутрішній рамці пачки і полегшує витягання з пачки сигарети з фільтром. Відірвана деталь утримується приклеєною до кришки язичка так, що вона не перетворюється на сміття, від'єднане від зовнішньої коробки. Коли кришка у вигляді язичка після відкривання закривається, язичок кришки, яка закриває відкритий кінець зовнішньої коробки, накладається на передню стінку зовнішньої коробки. У цей час кінчик язичка вставляється у зовнішню коробку через проріз, виконаний в передній стінці, яка утримує кришку у вигляді язичка в закритому положенні. Проріз в передній стінці виконують заздалегідь, і він залишається закритим язичком кришки, поки пачку з кришкою у вигляді язичка не розкриють. U-подібна розділювальна лінія для визначення відривної ділянки виконана у вигляді лінії, що містить множину перфорованих отворів. Ці перфоровані отвори розташовані на однакових відстанях вздовж розділювальної лінії. Більш конкретно, перфоровані отвори розділювальної лінії розподілені симетрично відносно центральної лінії, яка розділяє відривну ділянку на дві симетричні частини. Коли язичок тягнуть вгору від передньої стінки зовнішньої коробки для відкривання кришки у вигляді язичка уперше, відривна ділянка відривається від передньої стінки зовнішньої коробки по розділювальній лінії, як вказана вище. У розділювальній лінії немає фіксованого положення, з якого починається відривання. Тому, дуже важко акуратно і надійно відділити відривну ділянку від передньої стінки зовнішньої коробки по розділювальній лінії. У деяких випадках частина відривної ділянки залишається частиною передньої стінки, або виникає надрив на кромці 90292 4 вирізаної ділянки, яка формується в передній стінці. Метою даного винаходу є створення пачки з відкидною кришкою для стрижнеподібних курильних виробів, яка дозволяє точно і надійно формувати вирізану ділянку в передній стінці зовнішньої коробки, коли кришку відкривають уперше, і яка не псує форму зовнішньої коробки у відкритому положенні, а також заготовки для такої пачки. Для досягнення вищезгаданої мети пачка з відкидною кришкою для стрижнеподібних курильних виробів згідно з даним винаходом містить зовнішню коробку, яка має відкритий кінець; внутрішню упаковку, яка розташована у зовнішній коробці і містить пакет стрижнеподібних курильних виробів і внутрішню обгортку, що обгортає цей пакет; кришку, шарнірно сполучену із задньою кромкою відкритого кінця зовнішньої коробки, призначену для відкривання і закриття відкритого кінця; і розділювальну лінію для з'єднання, що розривається, зовнішньої коробки і кришки, яка містить слабу ділянку для визначення положення початку відриву, коли кришка відкривається уперше. Коли кришка відкривається уперше, розділювальна лінія розривається, починаючи зі слабої ділянки. При такому початковому розриві кришка надійно і акуратно від'єднувати від зовнішньої коробки по розділювальній лінії і одержує можливість відкидатися на шарнірі. Більш конкретно, розділювальна лінія означає відривну ділянку передньої стінки зовнішньої коробки, що має по суті U-подібну форму. Відривна ділянка містить частину передньої кромки відкритого кінця зовнішньої коробки і знаходиться в положенні, сполученому з внутрішньою поверхнею кришки, поки кришка не буде відкрита уперше. У цьому випадку, коли кришка відкривається уперше, відривна ділянка від'єднується від стінки зовнішньої коробки по розділювальній лінії. У результаті в передній стінці легко і точно формується виріз, що має по суті U-подібну форму. Цей виріз полегшує доступ до внутрішньої упаковки, поміщеної у зовнішній коробці. Розділювальна лінія може містити пару перфорованих ліній, які утворюють частину прямих бічних сторін U-подібної відривної ділянки. Перфоровані лінії містять перфоровані отвори, розташовані на відстані один від одного по бічних сторонах, і проміжні ділянки між перфорованими отворами. Проміжні ділянки перфорованих ліній розташовані асиметрично одна до одної відносно осі, що проходить через центр відривної ділянки. У цьому випадку, коли кришка відкривається уперше, проміжні ділянки перфорованих ліній розриваються, але не одночасно. Більш конкретно, розділювальна лінія може додатково містити основний проріз, що формує нижню частину U-подібної відривної ділянки. У цьому випадку одна з ділянок між основним прорізом і перфорованими лініями виконана як слаба ділянка. Переважно, проміжні ділянки перфорованих ліній, які розташовані далі від основного прорізу, мають довжину, яка пропорційно збільшується. Кришка може мати язичок, накладений на передню стінку зовнішньої коробки і приклеєний до 5 відривної ділянки безпосередньо після виготовлення пачки з відкидною кришкою. У цьому випадку пачка згідно з даним винаходом є пачкою з кришкою у вигляді язичка. У описаній вище пачці з кришкою у вигляді язичка, кришка може додатково містити пару вушок, накладених на обидві сторони зовнішньої коробки і приклеєних до них безпосередньо після виготовлення пачки з відкидною кришкою, і другі розділювальні лінії для з'єднання, що розривається, вушок з кришкою. У цьому випадку, коли кришка у вигляді язичка відкривається уперше, кожне вушко легко і акуратно від'єднується від язичка. Після від'єднання вушок, і на вушках, і на язичку, які залишаються відкритими зовні пачки з відкидною кришкою, залишаються сліди відриву. Ці сліди відриву ефективно служать як індикатор, що запобігає розкриттю внутрішньої упаковки, поміщеної в пачці з відкидною кришкою. Зовнішня коробка може додатково містити пару внутрішніх верхніх клапанів, накладених на внутрішню поверхню кришки і приклеєних до неї безпосередньо після виготовлення пачки з відкидною кришкою, і треті розділювальні лінії для з'єднання, що розривається, внутрішніх верхніх клапанів з обома бічними кромками відкритого кінця зовнішньої коробки. Коли кришка відкривається уперше, внутрішні верхні клапани легко і акуратно відриваються від зовнішньої коробки по третіх розділювальних лініях. Даний винахід передбачає заготовку для формування зовнішньої коробки і кришки вищеописаної пачки з відкидною кришкою. Фіг.1 являє собою вигляд в перспективі пачки з кришкою у вигляді язичка в закритому положенні. Фіг.2 являє собою вигляд в перспективі пачки з кришкою у вигляді язичка у відкритому положенні. Фіг.3 являє собою вигляд збоку пачки, показаної на Фіг.1, з частковим вирізом. Фіг.4 являє собою вигляд в перспективі внутрішньої упаковки, поміщеної в пачці, показаній на Фіг.1 і 2. Фіг.5 являє собою вигляд заготовки для формування зовнішньої коробки пачки, показаної на Фіг.1 і 2. Фіг.6 являє собою вигляд, що показує процес складання заготовки, показаної на Фіг.5. Фіг.7 являє собою вигляд, що показує подальший етап складання заготовки після етапу, показаного на Фіг.6. Фіг.8 являє собою вигляд, що показує подальший етап складання заготовки після етапу, показаного на Фіг.7. Фіг.9 являє собою частину розділювальної лінії, яка утворює відривну ділянку, показаної в збільшеному масштабі. Фіг.10 являє собою вигляд, що показує розділювальну лінію для вушка клапана, показаного на Фіг.5, в збільшеному масштабі. Фіг.11 являє собою вигляд, що показує розділювальну лінію для внутрішнього верхнього клапана, показаного на Фіг.5, в збільшеному масштабі. 90292 6 Фіг.12 являє собою вигляд пачки з відкидною кришкою згідно з іншим варіантом. На Фіг.1 і 2 показана пачка з кришкою у вигляді язичка для сигарет з фільтром. Ця пачка містить зовнішню коробку 2, верхній кінець якої сформований як прямокутний відкритий кінець 4. В зовнішній коробці 2 міститься внутрішня упаковка 6. Внутрішня упаковка містить пакет СВ сигарет і внутрішню обгортку, в яку загорнутий пакет СВ сигарет. У пакет СВ сигарет входить двадцять сигарет з фільтром. Пачка з кришкою у вигляді язичка додатково містить кришку 16 у вигляді язичка. Кришка 16 у вигляді язичка шарнірно сполучена із задньою кромкою відкритого кінця 4 і відкриває і закриває цей відкритий кінець 4. В закритому положенні кришка 16 у вигляді язичка має кришку 18, яка закриває відкритий кінець 4, і язичок 22, що проходить від кришки 18. Язичок 22 і кришка 18 відділені один від одного лінією 19 згину. Коли пачка з кришкою у вигляді язичка виготовляється, язичок 22 накладається на передню стінку 20 зовнішньої коробки, як показано на Фіг.1. Язичок 22 на своєму дальньому кінці має вставний кінець 26. Вставний кінець 26 і основна частина язичка 22 відділені один від одного лінією 24 згину. У даному винаході основна частина язичка 22 має ширину, яка звужується в напрямі вставного кінця 26. Вставний кінець 26 також звужується до свого дальнього кінця. У передній стінці 20 зовнішньої коробки 2 пресуванням виконане вдавлене заглиблення 21. Це вдавлене заглиблення 21 має таку ж форму, що і кінцева ділянка язичка 22 і виконане з можливістю розміщення вставного кінця 26 язичка 22. Вдавлене заглиблення 21 має глибину, яка поступово збільшується у напрямі до нижньої стінки зовнішньої коробки 2. Отже, коли язичок 22 розташований у вдавленому заглибленні 21 в передній стінці 20, це вдавлене заглиблення 21 дозволяє вставному кінцю 26 язичка 22 бути заглибленим в передню стінку 20. У даному варіанті, як показано на Фіг.3, вставний кінець 26 зігнений по лінії 24 згину і займає положення в напрямі до нижньої частини вдавленого заглиблення 21. Відповідно, вставний кінець 26 контактує з нижньою частиною вдавленого заглиблення 21. Вушка 30 сполучені з обома бічними кромками язичка 22 другими розділювальними лініями 28. Другі розділювальні лінії 28 показані пунктиром на Фіг.1 і 3. Коли пачка з кришкою у вигляді язичка виготовляється, вушка 30 приклеюються до відповідних бічних стінок зовнішньої коробки 2. Однак, коли кришка 16 у вигляді язичка відкривається уперше, язичок 22 відривається від вушок 30 по других розділювальних лініях 28. Як показано на Фіг.2, на язичку 22 і вушках 30 залишаються сліди 31 і 33, які свідчать про те, що язичкова кришка 16 вже відкривалася. Як випливає з Фіг.2, коли кришка 16 у вигляді язичка відкрита, в передній стінці 20 зовнішньої коробки 2 формується U-подібний виріз 32. Виріз 32 проходить від відкритого кінця 4 зовнішньої коробки 2. Одночасно з формуванням вирізу 32, 7 частина внутрішньої обгортки 9 внутрішньої пачки 6, яка відповідає вирізу 32, відривається. У результаті частина пакета СВ сигарет, поміщеного у внутрішній упаковці 6, відкривається через виріз 32. Це дозволяє легко діставати сигарети з фільтром у внутрішній упаковці 6 із зовнішньої коробки 2 через виріз 32. Коли кришка 16 у вигляді язичка відкрита, як показано на Фіг.2, на передній стінці 20 зовнішньої коробки 2 відкривається проріз 34. Проріз 34 заздалегідь сформований в передній стінці 20. Поки кришка 16 у вигляді язичка не буде відкрита уперше, проріз 34 закритий язичком 22 кришки 16 у вигляді язичка. Більш конкретно, проріз 34 розташований на ділянці основи вдавленого заглиблення 21, тобто там, де вдавлене заглиблення 21 починає з'являтися (на ділянці, де глибина вдавленого заглиблення 21 невелика). Як випливає з Фіг.2, проріз 34 виконаний у формі букви V, що розширюється у напрямі до вирізу 32. Отже, коли кришка 16 у вигляді язичка після відкривання закривається, вставний кінець 26 кришки 16 у вигляді язичка може бути легко вставлений у зовнішню коробку черезпроріз 34. Коли вставний кінець 26 вставлений в проріз 34, вставний кінець 26 розташовується між передньою стінкою 20 і внутрішньою упаковкою 6 і кришка 16 у вигляді упаковки утримується в закритому положенні. Проріз 34 може бути виконаний не тільки Vподібної форми, а і в формі дуги окружності, увігнута сторона якої повернута до вирізу 32. На Фіг.4 детально показана внутрішня упаковка 6. Внутрішня упаковка 6 має верхню грань 10 і нижню грань 12. Верхня грань 10 і нижня грань 12 утворені шляхом складання внутрішньої обгортки 9. Одна бічна грань 14 внутрішньої пачки 6 утворена шляхом накладання обох кінців внутрішньої обгортки 9. Щоб забезпечити можливість відділення внутрішньої обгортки 9, внутрішня обгортка 9 має Uподібну розділювальну лінію 36, відповідну вирізу 32, як показано на Фіг.4. Розділювальна лінія 36 розташована на стороні верхньої грані внутрішньої упаковки 10. Розділювальна лінія 36 визначає відривну ділянку 38 внутрішньої обгортки 9. Відривна ділянка 38 включає частину внутрішньої обгортки 9, яка утворює верхню грань 10 внутрішньої упаковки 6. Більш конкретно, як видно з Фіг.4, частина внутрішньої обгортки 9, яка утворює верхню грань 10, включає лівий і правий бічні клапани 40, і внутрішній клапан 42 і зовнішній клапан 44, накладений на кінцеві клапани 40. Відривна ділянка 38 включає зовнішній клапан 44. Внутрішня обгортка 9 має тришарову структуру і містить два паперових шари 11, які утворюють внутрішню і зовнішню поверхні, і екрануючий шар 13, розташований між паперовими шарами 11. Кожний паперовий шар 11 виконаний з пергаміну, а екрануючий шар 13 - з твердого парафіну. Екрануючий шар 13 не тільки захищає пакет СВ сигарет, поміщений у внутрішній упаковці 6, від зовнішньої вологи, але також перешкоджає виходу запаху і аромату з пакета СВ сигарет. Отже, пачка з кришкою у вигляді язичка згідно з даним винахо 90292 8 дом не вимагає плівкової обгортки з відривною стрічкою, що покриває зовнішню коробку 2 і кришку 16 у вигляді язичка. Коли кришка 16 у вигляді язичка відкривається уперше, як описано вище, на вушках 30 і язичку 22 залишаються сліди 31 і 33, відповідно. Сліди 31 і 33 видимі зовні пачки з кришкою у вигляді язичка, тому вони ефективно діють як індикатор, перешкоджаючий розкриттю пакета СВ сигарет внутрішньої упаковки 6, як і відривна стрічка на плівковій обгортці. На Фіг.5 показана заготовка 46 для формування зовнішньої коробки 2 і кришки 16 у вигляді язичка, або внутрішня поверхня заготовки 46. Заготовка 46 містить основну ділянку 46m для формування зовнішньої коробки 2 і допоміжну ділянку 46s для формування кришки 16 у вигляді язичка. Ділянки 46m і 46s розташовані впритул в подовжньому напрямі заготовки 46 і сполучені одна з одною лінією 48 згину, показаною пунктиром. Лінія 48 згину утворює шарнір. У подальшому описі інші лінії згину на Фіг.7 також показані пунктиром. Основна ділянка 46m містить три панелі. Ці три панелі вирівняні в подовжньому напрямі основної ділянки 46m і позначені лініями згину. Більш конкретно, панелі містять задню панель 50, зовнішню нижню панель 52 і передню панель 54 у вказаному порядку від допоміжної ділянки 46. Задня панель 50 і передня панель 54 відповідно утворюють задню стінку і передню стінку 20 зовнішньої коробки 2. При виготовленні пачки з кришкою у вигляді язичка зовнішня нижня панель 52 утворює частину нижньої стінки зовнішньої коробки 2. Внутрішні бічні клапани 56 сполучені з обома бічними кромками задньої панелі 50 лініями згину. Внутрішні нижні клапани 58 сполучені з нижніми кромками внутрішніх бічних клапанів 56 лініями згину. Внутрішні нижні клапани 58 розташовані по обидві сторони зовнішньої нижньої панелі 52. При виготовленні пачки з кришкою у вигляді язичка внутрішні нижні клапани 58 разом із зовнішньою нижньою панеллю 52 утворюють нижню стінку зовнішньої коробки 2. Зовнішні бічні клапани 60 сполучені з обома бічними кромками передньої панелі 54 лініями згину. При виготовленні пачки з кришкою у вигляді язичка зовнішні бічні клапани 60 разом з відповідними внутрішніми бічними клапанами 56 утворюють бічні стінки зовнішньої коробки 2. Допоміжна ділянка 46s містить панель 62 кришки і панель 64 язичка. Панелі 62 і 64 розташовані у вказаному порядку від сторони задньої панелі 50. Панель 62 кришки сполучена із задньою панеллю 50 лінією згину, а панель 64 язичка сполучена з панеллю 62 кришки лінією згину. Панель 64 язичка має лінію 24 згину. При виготовленні пачки з кришкою у вигляді язичка, лінія 24 згину утворює ділянку дальнього кінця панелі 64 язичка у вигляді вставного кінця 26. Клапани 66 вушок сполучені з обома бічними кромками панелі 64 язичка другимирозділювальними лініями 28. Коли пачка з кришкою у вигляді язичка виготовлена, панелі клапана 66 вушок утворюють вушка 30. 9 Внутрішні верхні клапани 68 розташовані по обидві сторони від панелі 62 кришки. Внутрішні верхні панелі 68 сполучені з верхніми кромками відповідного внутрішнього бічного клапана 56 розділювальними лініями 69. При виготовленні пачки з кришкою у вигляді язичка внутрішні верхні клапани 68 разом з панеллю 62 кришки утворюють кришку 18. Передня панель 54 крім прорізу 34 має першу розділювальну лінію 70. Перша розділювальна лінія 70 виконана по суті U-подібної форми і позначає відривну ділянку 72 в нижній частині передньої панелі 54. Передня панель 54 має вдавлене заглиблення 21. Як видно з попереднього опису, вдавлене заглиблення 21 виступає з внутрішньої поверхні передньої панелі 54 у вигляді рельєфу. На задані місця внутрішньої поверхні заготовки 46 нанесений клей. На Фіг.5 ділянки 74 з нанесеним клеєм показані заштрихованими областями. При виготовленні пачки з кришкою у вигляді язичка, тобто, коли заготовку 46 складають навколо внутрішньої упаковки 6, ділянки з нанесеним клеєм використовуються для з'єднання між панелями і клапанами, для з'єднання між клапанами або для з'єднання панелей і клапанів відносно внутрішньої упаковки 6. Ділянки 74 з нанесеним клеєм передбачені і на звичайній заготовці. Заготовка 46 для пачки з кришкою у вигляді язичка згідно з даним винаходом додатково містить ділянки 76 з нанесеним клеєм, відмінні від ділянок 74 з нанесеним клеєм. Ділянки 76 з нанесеним клеєм на Фіг.5 показані перехресними штрихами. Більш конкретно, ділянки 76 з нанесеним клеєм сформовані на відривній ділянці 72 обох бічних ділянках зовнішньої нижньої панелі 52, на одному з внутрішніх бічних клапанів 56, на обох бічних ділянках панелі 62 кришки, на парі верхніх клапанів 68 і на парі клапанів 66 вушок. Функції ділянок 76 з нанесеним клеєм будуть очевидні з нижченаведеного опису процесу виготовлення пачки з кришкою у вигляді язичка з посиланнями на Фіг.6-8. Спочатку, як показано на Фіг.6, внутрішню упаковку 6 поміщують на внутрішню поверхню заготовки 46, а саме на задню панель 50, і склеюють із задньою панеллю 50 ділянкою 74 з нанесеним клеєм. Потім, пару внутрішніх бічних клапанів 56 відгинають до відповідних бічних граней внутрішньої упаковки 6 і склеюють з внутрішньою упаковкою 6 ділянками 74 і 76 з нанесеним клеєм. Завдяки відгинанню внутрішніх бічних клапанів 56, внутрішні нижні клапани 58 і внутрішні верхні клапани, сполучені з обома кінцями внутрішніх бічних клапанів 56, займають положення, паралельне відповідним бічним граням внутрішньої упаковки 6. Один з внутрішніх бічних клапанів 56, що має ділянку 76 з нанесеним клеєм, склеюється з однією бічною гранню 14 (див. Фіг.4) внутрішньої упаковки 6 і ущільнює цю одну бічну грань 14 внутрішньої упаковки 6. Іншими словами, обидва кінці внутрішньої обгортки 9, які накладені один на одний для формування однієї бічної грані 14, приклеюються до внутрішнього бічного клапана 56 ділянкою 76 з нанесеним клеєм по всій подовжній 90292 10 площі внутрішньої упаковки 6. Отже, внутрішня упаковка 6 додатково ущільнена. Потім, як показано на Фіг.7, пару внутрішніх нижніх клапанів загинають до нижньої грані внутрішньої упаковки 6. Одночасно внутрішні верхні клапани 68 загинають по розділювальній лінії 69 (див. Фіг.5) до верхньої грані 10 внутрішньої упаковки 6 (див. Фіг.4). Оскільки внутрішні верхні клапани 68 містять ділянки 76 з нанесеним клеєм, ці внутрішні верхні клапани 68 склеюються з верхньою гранню 10 внутрішньої упаковки 6, а саме з обома кінцевими ділянками зовнішнього клапана 44, який утворює верхню грань 10, ділянками 76 з нанесеним клеєм. Точки з'єднання внутрішніх верхніх клапанів 68 і зовнішнього клапана 44 показані позиціями Μ на Фіг.4. Одночасно зі складанням клапанів 58 і 68, по лінії 24 згину відгинають вставний кінець 26 панелі 64 язичка, який залишається трохи піднятим до внутрішньої упаковки 6. Потім, як показано на Фіг.8, зовнішню нижню панель 52 загинають до нижньої грані внутрішньої упаковки 6 разом з передньою панеллю 54. Зовнішню нижню панель 52 склеюють з відігнутими внутрішніми нижніми клапанами 58 парою ділянок 76 з нанесеним клеєм. У цей момент утворюється нижня стінка зовнішньої коробки 2. Пару внутрішніх нижніх клапанів 58 і зовнішню нижню панель, які утворюють нижню стінку зовнішньої коробки 2, склеюють один з одним ділянками 76 з нанесеним клеєм. Це поліпшує герметичність зовнішньої коробки 2 відносно внутрішньої упаковки 6. Після цього передню панель 54 загинають до внутрішньої упаковки 6 разом з парою зовнішніх бічних клапанів 60, і склеюють з передньою гранню внутрішньої упаковки 6 ділянкою 74 з нанесеним клеєм. Одночасно з цим склеюванням відривна ділянка 72 передньої панелі 54 склеюється з відривною ділянкою 38 внутрішньої обгортки 9 внутрішньої упаковки 6 ділянкою 76 з нанесеним клеєм. Точка склеювання відривної ділянки 72 і відривної ділянки 38 показана на Фіг.4 позицією М. Після того, як буде завершено складання передньої панелі 54, панель 62 кришки загинають до внутрішньої упаковки 6 разом з панеллю 64 язичка, і приклеюють до загнутих внутрішніх верхніх клапанів 68 ділянками 76 з нанесеним клеєм. У цей момент внутрішні верхні клапани 68 і панель 62 утворюють кришку 18 кришки 16 у вигляді язичка. Потрібно зазначити, що панель 62 кришки приклеєна до відривної ділянки 38 внутрішньої упаковки 6 (зовнішнього клапана 44) через пару внутрішніх верхніх клапанів 68, і що внутрішні верхні клапани 68 виконані з можливістю відриву від відповідних внутрішніх бічних клапанів 56 по розділювальних лініях 69. Далі, як показано на Фіг.8, панель 64 язичка загинають до передньої панелі 54, яка вже була загнута, і накладають на передню панель 54. У цей момент панель 64 язичка закриває проріз 34 в передній панелі 54 і вставний кінець 26 кришки 16 у вигляді язичка розміщується у вдавленому заглибленні 21 в положенні, відповідному цьому 11 вдавленому заглибленню 21. Оскільки вставний кінець 26 вже був відігнутий, як описано вище, дальній кінець вставного кінця 26 приводиться в контакт з дном вдавленого заглиблення 21 (див. Фіг.3). Панель 64 язичка приклеюють до відривної ділянки 72 передньої панелі 54 ділянкою 76 з нанесеним клеєм. Клапани 66 вушок панелі 64 язичка накладають на відповідні зовнішні бічні клапани 60 передньої панелі 54. Оскільки відривна ділянка 72 вже приклеєна до відривної ділянки 38 внутрішньої упаковки 6, як описано вище, панель язичка 64 приклеюється до відривної ділянки 38 так, що відривна ділянка 72 опиняється між ними. Потім, зі стану, показаного на Фіг.8, зовнішні бічні клапани 60 передньої панелі 54 загинають до відповідних бічних граней внутрішньої упаковки 6 разом з клапанами 68 вушок. Зовнішні бічні клапани 60 накладаються на відповідні внутрішні бічні клапани 56, які вже були загнуті, і приклеюються до внутрішніх бічних клапанів 56 ділянками 74 з нанесеним клеєм. Після формування обох бічних стінок зовнішньої коробки 2, пачка з кришкою у вигляді язичка (див. Фіг.1) готова. Пачка з кришкою у вигляді язичка має вушка 30 на обох бічних стінках зовнішньої коробки. Вищеописана процедура складання заготовки 46 по суті аналогічна такій процедурі для звичайної заготовки. Отже, пачка з кришкою у вигляді язичка згідно з даним винаходом може виготовлятися на звичайній пакувальній машині, до якої просто доданий пристрій для нанесення клею (не показаний) для формування ділянок 76 з нанесеним клеєм. Коли пачка з кришкою у вигляді язичка, показаною на Фіг.1, відкривається уперше, язичок 22 кришки 16 у вигляді язичка підіймається з боку вставного кінця 26. Коли язичок 22 підіймається, відривна ділянка 72 відривається від передньої стінки 10 зовнішньої коробки 2 по першій розділювальній лінії 70 і, одночасно, відривна ділянка 38 внутрішньої обгортки 9 відривається по розділювальній лінії 36. Коли язичок 22 підіймається далі, він відривається від пари вушок 30 по других розділювальних лініях 28. Потім внутрішні верхні клапани 68, які утворюють кришку 18, відриваються від відповідних внутрішніх бічних клапанів 56 по третіх розділювальних лініях 69 (див. Фіг.1). Оскільки вушка 30 відкриті зовні зовнішньої коробки 2, як було указано, після відривання язичка 22 від вушок 30 і на зовнішній коробці 2 і на кришці 22 залишаються сліди 31 і 33. Ці сліди 31 і 33 служать індикатором того, що пачка з кришкою у вигляді язичка вже розкривалася. Тому, вушка 30 ефективно служать як індикатор, який запобігає розкриттю. Після того, як язичок 22 буде відірваний від вушок 30, можна широко відкинути кришку 16 навколо шарніра (лінії 48 згину). Коли кришка у вигляді язичка широко відкривається таким чином, відривна ділянка 72 відривається від передньої стінки 10 зовнішньої коробки 2 і, тим самим, утворює виріз 32 в передній стінці 10. Потім відрива 90292 12 ється відривна ділянка 38 від внутрішньої обгортки 9 внутрішньої упаковки 6. Отже, як показано на Фіг.2, частина пакета СВ сигарет, поміщених у внутрішній упаковці 6, відкривається через виріз 32. Більше того, частина верхніх кінців сигарет також видна з верхньої грані 10 внутрішньої упаковки 6. Це полегшує доступ до сигарет у внутрішній упаковці 6. Після відриву, відривна ділянка 72 і відривна ділянка 38 утворюють відірвану деталь 72а і відірвану деталь 38а, відповідно. Відірвана деталь 72а і відірвана деталь 38а склеєні одна з одною ділянкою 76 з нанесеним клеєм і, більше того, відірвана деталь 72а приклеєна до внутрішньої поверхні язичка 22 ділянкою 76 з нанесеним клеєм. Отже, відірвана деталь 72а і відірвана деталь 38а залишаються приклеєними до внутрішньої поверхні язичка 32, як показано на Фіг.2. Відірвана деталь 72а і відірвана деталь 38а не від'єднуються від кришки 16 у вигляді язичка. Тому, немає необхідності у видаленні цих деталей 72а і 38а відразу після того, як пачка з кришкою у вигляді язичка буде розкрита. Пізніше, відірвані деталі 72а і 38а викидаються разом з пачкою з кришкою у вигляді язичка. Як описано, зовнішній клапан 44 відривної ділянки 38 приклеєний до внутрішніх верхніх клапанів 68 ділянками 76 з нанесеним клеєм. Відповідно, відривання відривної ділянки 38, яке вимагає повороту кришки 16 у вигляді язичка, може проходити плавно. Для того, щоб точно і акуратно від'єднати відривну ділянку 72, вушка 30 і внутрішній верхній клапан 68 при відкриванні кришки 16 у вигляді язичка, розділювальні лінії 70, 28 і 69 мають унікальні конфігурації. Ці унікальні конфігурації будуть описані нижче з посиланнями на Фіг.9-11. На Фіг.9 показана в збільшеному масштабі частина першої розділювальної лінії 70, яка утворює відривну ділянку 72, що має по суті U-подібну форму. Відривна ділянка 72 має вісь симетрії, яка співпадає з подовжньою віссю зовнішньої коробки 2. Вісь симетрії ділить по ширині відривну ділянку 72 на дві однакові частини. Перша розділювальна лінія 70 містить праву і ліву перфоровані лінії 80 і 82, що проходять по прямій. Перфоровані лінії 80 і 82 розташовані симетрично одна одній відносно осі X симетрії. Тобто, перфоровані лінії 80 і 82 утворюють проміжні частини гілок першої розділювальної лінії 70, що має форму букви U. Перфоровані лінії 80 і 82 мають велику кількість перфорованих отворів 84 і проміжних ділянок 86, розташованих між цими перфорованими отворами 84. Перфоровані отвори 84 і проміжні ділянки 86 розташовані в почерговому порядку. U-подібна перша розділювальна лінія 70 додатково містить основний проріз 88, яка утворює її нижню частину, і кінцеві прорізи 90 і 92, які утворюють дальні ділянки гілок. Проміжні ділянки 86 розташовані між основним прорізом 88 і перфорованими лініями 80, 82, а також між перфорованими лініями 80, 82 і кінцевими прорізами 90, 92, відповідно. Коротко кажучи, перфоровані лінії 80 і 82 мають проміжні ділянки 86 на обох кінцях. 13 90292 Як ясно видно з Фіг.9, кінцеві прорізи 90 і 92 розкривають нижню кромку передньої панелі 54 і мають форму дуги окружності, опуклі сторони яких повернуті всередину в напрямі ширини відривної ділянки 72. Проміжні ділянки 86 перфорованих ліній 80 і 82 розташовані асиметрично, а не симетрично, відносно осі X симетрії. Тобто проекції проміжних ділянок 86 перфорованих ліній 80 і 82 на вісь симетрії X розташовуються на осі X симетрії в почерговому порядку. Інакше кажучи, відрізки прямої, які перетинають вісь X симетрії і перетинають перфоровану лінію 80 по її проміжних ділянках 86, перетинають перфоровану лінію 82 по перфорованих отворах 84, а не по проміжних ділянках 86. На кожній з перфорованих ліній 80 і 82 проміжні ділянки, розташовані далі від основного прорізу, мають довжину, яка пропорційно збільшується. 14 Відповідно, серед проміжних ділянок 86 перфорованих ліній 80 і 82 проміжна ділянка 86, що примикає до основного прорізу 88, має найменшу довжину. Якщо довжину кожної проміжної ділянки 86 лівої перфорованої лінії 80 визначити позиціями L1 L2 L3, починаючи від основного прорізу 88, то їх співвідношення можна виразити як L1>L2>L3. Аналогічно, якщо довжину кожної проміжної ділянки 86 правої перфорованої лінії 82 визначити позиціями R1 R2 R3 R4, починаючи від основного прорізу 88, то їх співвідношення можна виразити як R1>R2>R3>R4. У таблиці 1 показаний конкретний приклад довжин проміжних ділянок 86 і перфорованих отворів 84 в перфорованих лініях 80 і 82. У таблиці 1 проміжні ділянки і прорізи показані позиціями І і S, відповідно. Таблиця 1 S 2,7 І 0,4 Сторона основного прорізу І 0,35 S 3,5 Ліва перфорована лінія (мм) І S І 0,4 2,7 0,6 Права перфорована лінія (мм) І S І 0,6 3,5 065 Як видно з Фіг.9, серед проміжних ділянок 86 в перфорованих лініях 80 і 82, проміжна ділянка 86 (на стороні правої перфорованої лінії) з довжиною R1 є найбільш віддаленим від нижньої кромки передньої панелі 54. Або, іншими словами, при виготовленні пачки з кришкою у вигляді язичка, проміжна ділянка 86, що має довжину R1, є найбільш віддаленим від відкритого кінця 4 зовнішньої коробки 2. Тому, коли язичок 22 кришки 16 у вигляді язичка уперше підіймають від передньої стінки 20 зовнішньої коробки 2, тобто, коли пачку з кришкою у вигляді язичка розкривають, відривна сила, прикладена до відривної ділянки 72, спочатку діє на проміжну ділянку, що має довжину R1. Як видно з таблиці 1, довжина R1 є найменшою зі всіх інших довжин проміжних ділянок 86 на лівій перфорованій лінії 82. Отже, проміжна ділянка 86 з довжиною R1 буде розірвана першою, як ослаблена частина перфорованої лінії 82. Через вказані вище причини, потім відривна сила буде прикладена до проміжної ділянки 86, що має найменшу довжину L1 зі всіх проміжних ділянок 86 правої перфорованої лінії 80. Довжина L1 є найменшою зі всіх довжин проміжних ділянок 86 правої перфорованої лінії 80. Отже, наступною після проміжної ділянки 86 з довжиною R1 буде розірвана проміжна ділянка 86 з довжиною L1. Потім таким же чином почергово розриваються проміжні ділянки 86 перфорованих ліній 82 і 80. Після цього відривна ділянка 72 точно і акуратно від'єднується від передньої стінки 20 зовнішньої коробки 2 по першій розділювальній лінії 70. Отже, коли кришка 16 у вигляді язичка відкривається уперше, в передній стінці 20 зовнішньої коробки 2 надійно формується виріз 32, що має завершену форму. Основний проріз 88 і кінцеві прорізи 90 і 92 можуть бути частково або повністю замінені пер S 2,7 І 0,65 форованими лініями, які виконують такі ж функції, що і лінії 80 і 82. На Фіг.10 детально показана одна з других розділювальних ліній 28 для вушок 30 (клапанів 66 вушок). Друга розділювальна лінія 28 також має форму перфорованої лінії, яка містить множину перфорованих отворів 94 і проміжних ділянок 96. Перфоровані отвори 94 і проміжні ділянки 96 розташовані в почерговому порядку. Коли кришка 16 у вигляді язичка відкривається уперше, відривна сила спочатку діє на один кінець (положення початку відривання) перфорованої лінії 28, який розташований на стороні вставного кінця 26 кришки 16 у вигляді язичка на Фіг.1, як показано на Фіг.10. На одному кінці перфорованої лінії 28 розташовані перфоровані отвори 94. На іншому кінці перфорованої лінії 28 розташована проміжна ділянка 96. На Фіг.11 детально показана одна з третіх розділювальних ліній 69 для внутрішніх верхніх клапанів 68. Треті розділювальні лінії 69 також сформовані перфорованою лінією, що містить перфоровані отвори 98 і проміжні ділянки 99, розташовані в почерговому порядку. Коли кришка 16 у вигляді язичка відкривається уперше, відривна сила, прикладена до одного кінця (положення початку відривання) перфорованої лінії 69 поруч з передньою стінкою 20 зовнішньої коробки 2 на Фіг.1, є мінімальною. Тому, на цьому одному кінці перфорованої лінії 69 розташовані перфоровані отвори 98. На іншому кінці перфорованої лінії 69 знаходиться проміжна ділянка 99. Як описано вище, і другі і треті розділювальні лінії (перфоровані лінії) 28 і 69 в положенні початку відривання мають перфоровані отвори. Отже, коли кришка 16 у вигляді язичка відкривається уперше, проміжна ділянка 99, яка примикає до 15 90292 перфорованих отворів на цьому одному кінці других і третіх розділювальних ліній служить ослабленою ділянкою і розривається першою. Розрив цієї проміжної ділянки 99 служить ініціатором розриву, тому вушка 30 і внутрішні верхні клапани 68 надійно відриваються по відповідних розділювальних лініях. 16 У таблицях 2 і 3 показаний конкретний приклад довжин перфорованих отворів і проміжних ділянок других і третіх розділювальних ліній 28 і 68. У таблицях 2 і 3 позиціями І і S позначені проміжні ділянки і перфоровані отвори, відповідно. Таблиця 2 Перфоровані отвори і проміжні ділянки другої розділювальної лінії (довжиною 13 мм), мм Положення початку S І S І S І S І S І 1,0 0,4 0,9 0,4 0,9 0,4 0,9 0,4 0,9 0,4 Положення кінця S І S І S І S І S І 0,9 0,4 0,9 0,4 0,9 0,4 0,9 0,4 0,9 0,3 Таблиця 3 Перфоровані отвори і проміжні ділянки третьої розділювальної лінії (довжиною 21,25 мм), мм Положення початку S І S І S І S І S І S І S І 1,45 0,25 1,10 0,25 1,10 0,35 1,00 0,35 1,00 0,35 1,00 0,45 0,95 0,45 Як видно з таблиць 2 і 3, і в других, і в третіх розділювальних лініях 28 і 69 перфоровані отвори 94 і 98, розташовані у відповідних положеннях початку відривання, є самими довгими зі всіх інших перфорованих отворів. Відповідно, коли кришка у вигляді язичка відкривається уперше, розривна сила інтенсивно прикладається до проміжних ділянок, що примикають до відповідних перфорованих отворів в положеннях початку відривання. Отже, вушка 30 і внутрішні верхні клапани 68 легко і стабільно від'єднуються по других і третіх розділювальних лініях 28 і 69. Зокрема, в кожній з третіх розділювальних ліній 69 внутрішніх верхніх клапанів 68 проміжна ділянка 99, що примикає до перфорованих отворів 98, які знаходиться в положенні початку відривання, і проміжна ділянка 99, що іде після неї, мають довжину меншу, ніж інші проміжні ділянки. Тому внутрішні верхні клапани 68 легко відриваються, що суттєво знижує Положення кінця S І S І S І S І S І S І S І 0,95 0,45 0,95 0,45 0,95 0,45 0,95 0,45 0,95 0,45 0,95 04,5 0,95 0,45 опір, який виникає, коли кришка 16 у вигляді язичка відкривається уперше. Даний винахід не обмежується вищеописаним варіантом і може бути змінений різними способами. Наприклад, даний винахід може застосовуватися не тільки до пачки з кришкою у вигляді язичка, але і до звичайних пачок з відкидними кришками. У цьому випадку, розділювальна лінія 70 згідно з даним винаходом може бути сформована на внутрішній рамці, яка утворює частину зовнішньої коробки в пачці з відкидною кришкою. Коли відкидна кришка відкривається уперше, частина внутрішньої рамки від'єднується по першій лінії 70 розриву і формується по суті U-подібний виріз. Розділювальна лінія 104 згідно з даним винаходом, застосована до пачки з відкидною кришкою, показана на Фіг.12, використовується для з'єднання зовнішньої коробки 100, що розривається, і відкидної кришки 102 однієї з одною. У цьому 17 випадку розділювальна лінія 104 містить ліву і праву перфоровані лінії 106 і 108. Перфоровані лінії 106 і 108 розташовані справа і зліва від осі X симетрії, що проходить по центру, якщо дивитися в напрямі ширини відкидної кришки 102. Ці права і ліва перфоровані лінії мають множину перфорованих отворів і проміжних ділянок. Проміжні ділянки перфорованих ліній 106 і 108 розташовані асиметрично відносно осі X симетрії, як і проміжні ділянки на перфорованих лініях 80, 82, показані на Фіг.9. Іншими словами, коли проміжні ділянки на перфорованих лініях 106, 108 розташовані в одну 90292 18 лінію, яка перетинає вісь X симетрії, згідно з відстанню між відповідними їх положеннями і віссю X симетрії, ці проміжні ділянки перфорованих ліній 106, 108 розташовані на цій одній лінії в почерговому порядку. Пачка з відкидною кришкою згідно з Фіг.12 має отвір 110 на осі X симетрії. Вставивши палець в отвір 110, користувач може відкрити відкидну кришку 102. У цей час відкидна кришка 102 точно і акуратно відривається від зовнішньої коробки 100 по перфорованих лініях 106 і 108. 19 90292 20 21 Комп’ютерна верстка О. Гапоненко 90292 Підписне 22 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
