Вбираюча прокладка

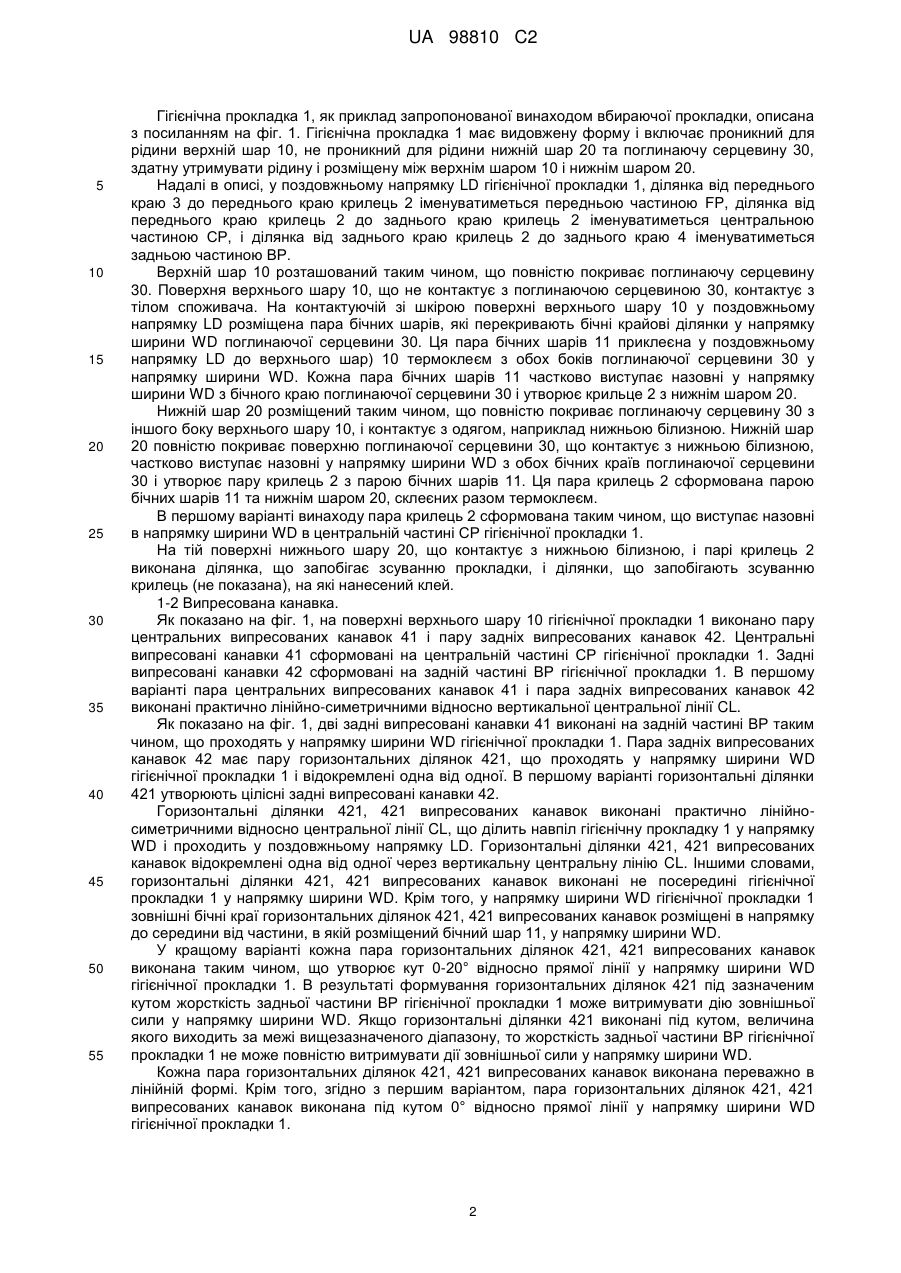

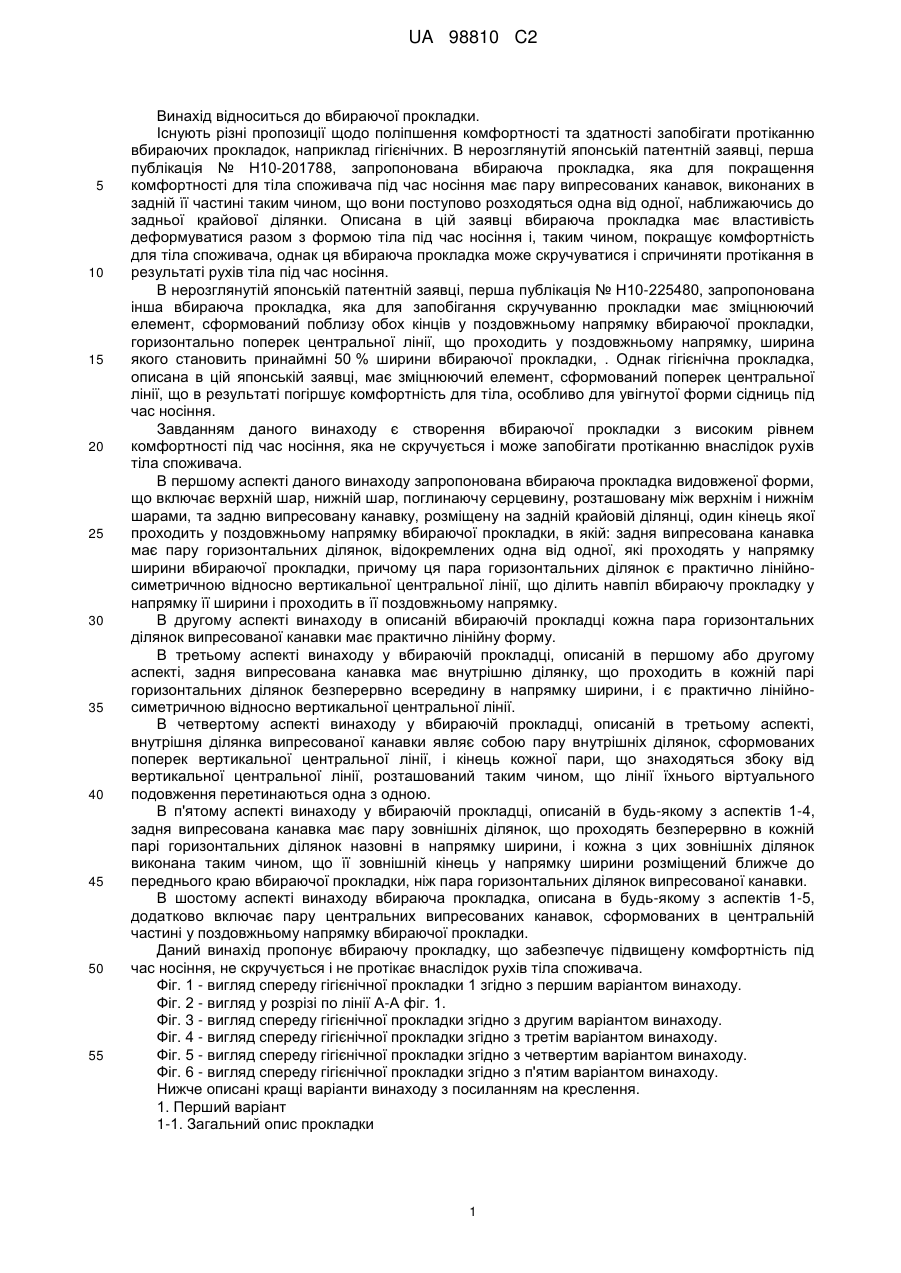

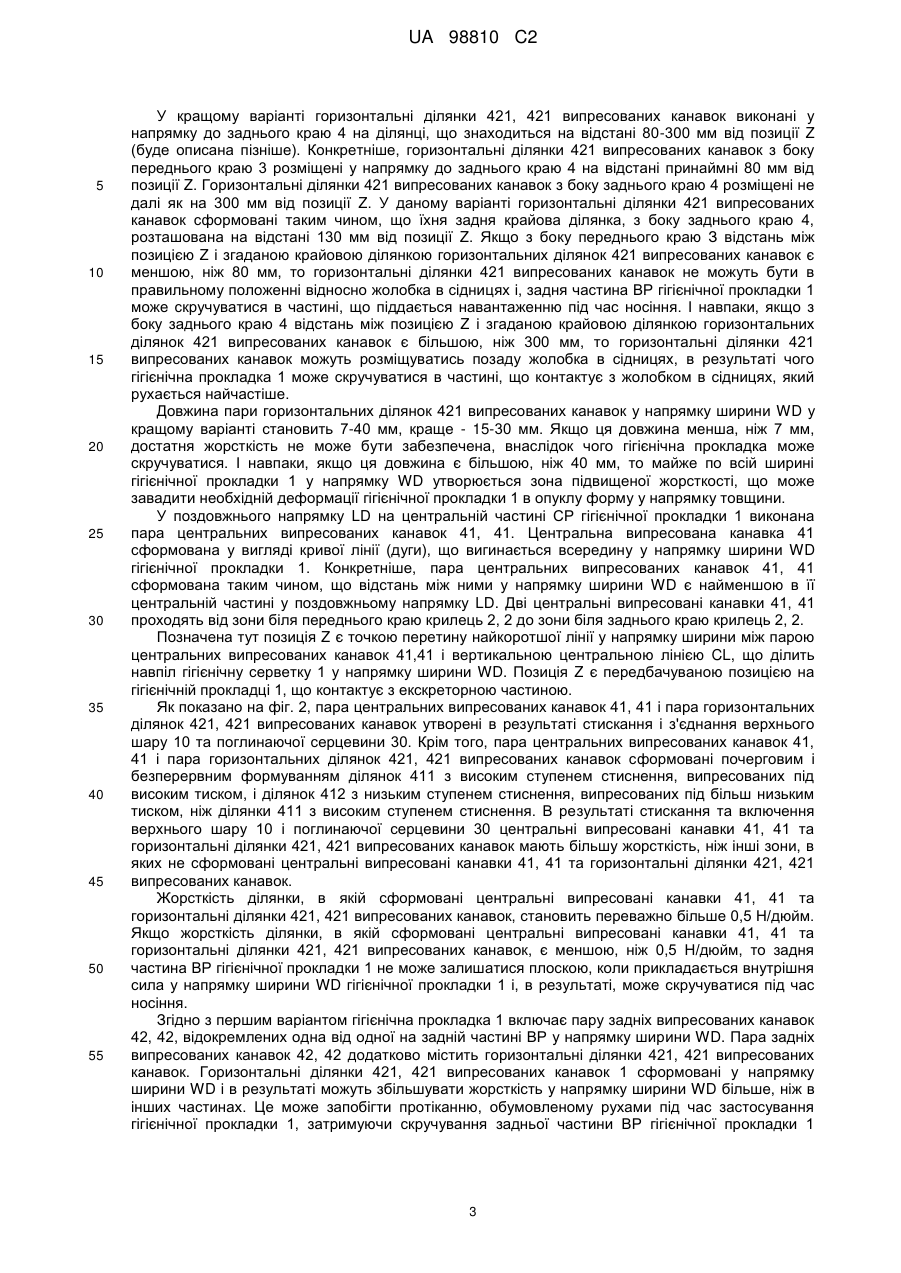

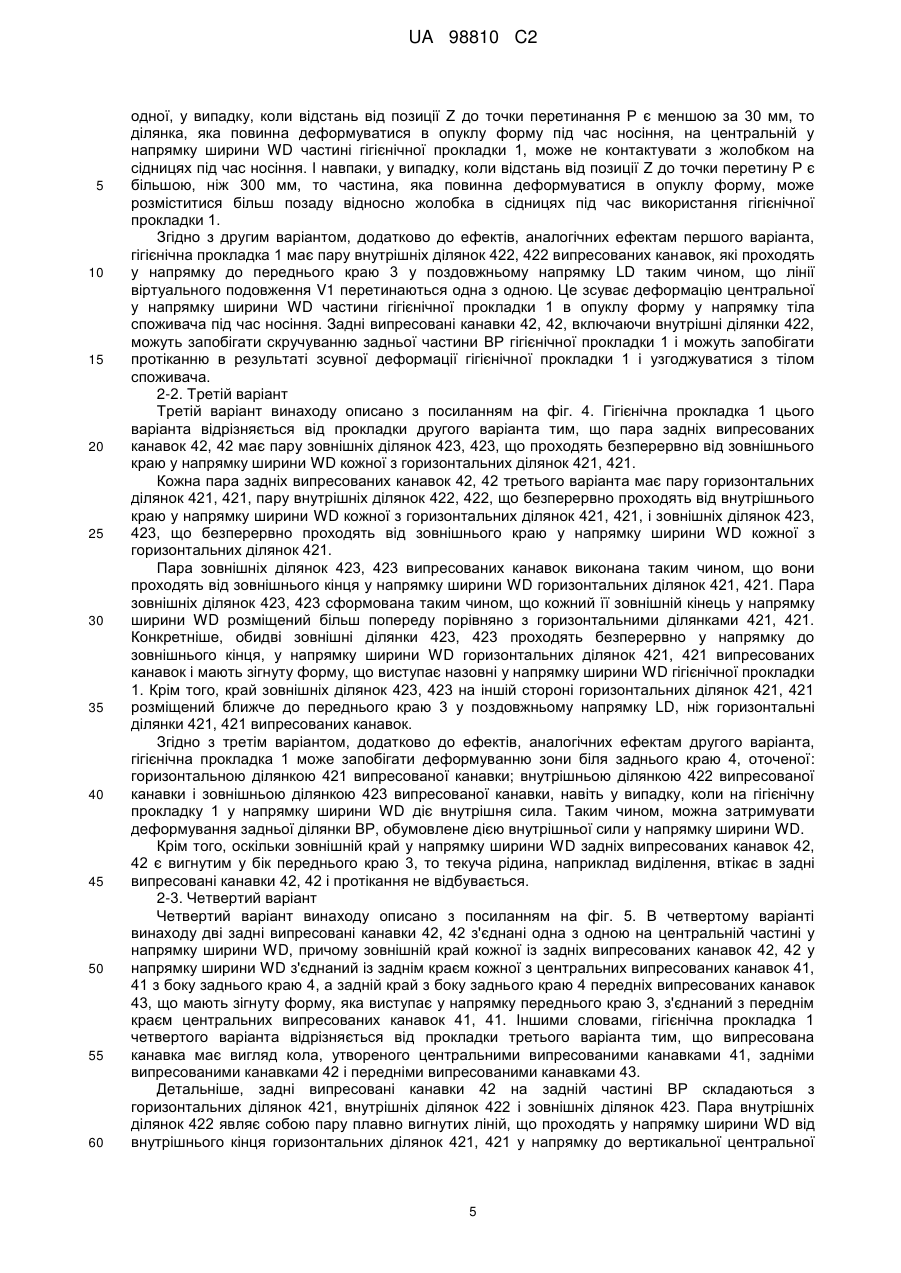

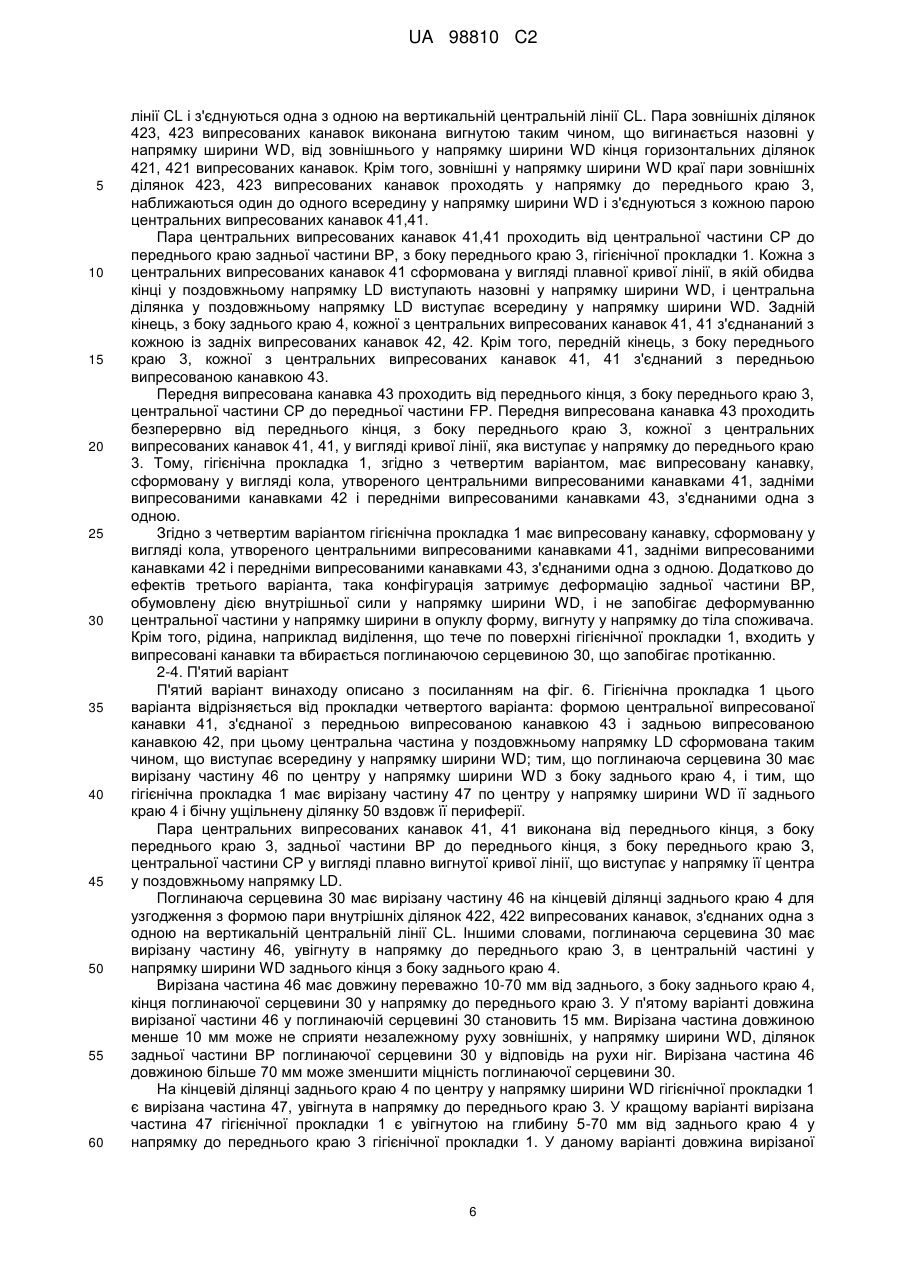

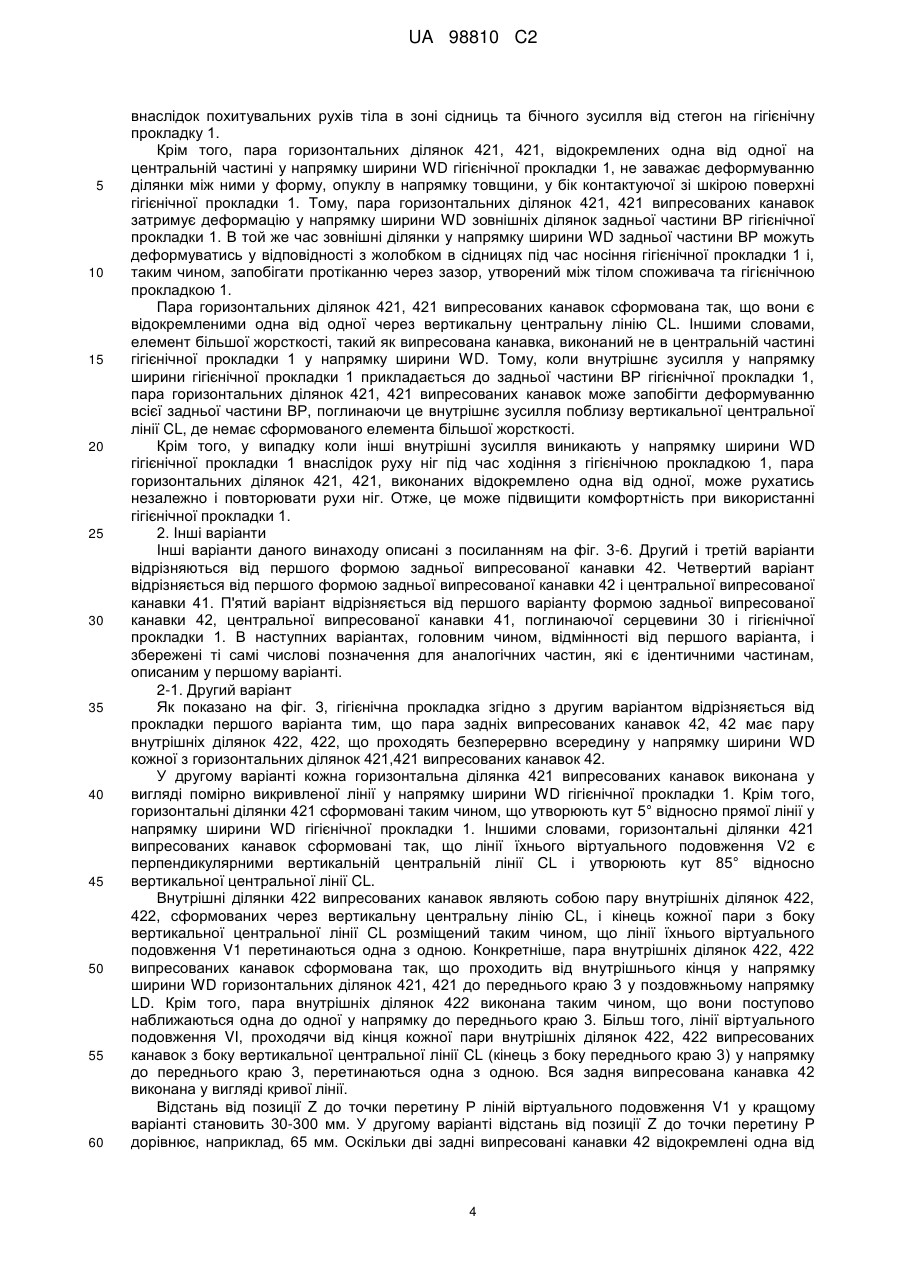

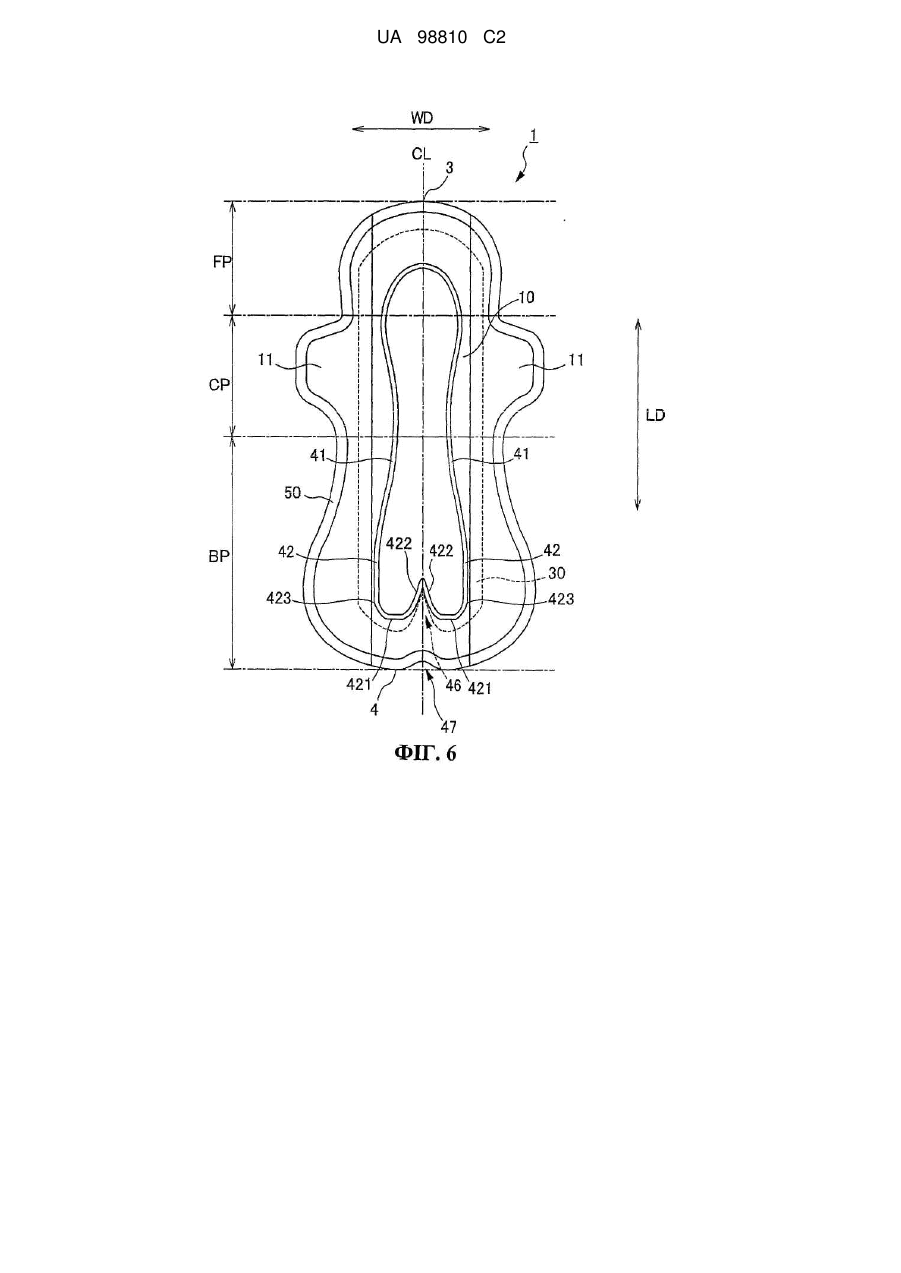

Реферат: Вбираюча прокладка (1), що включає верхній шар (10), нижній шар (20) та поглинаючу рідину структуру (30), розміщену між верхнім шаром (10) і нижнім шаром (20), в якій на задній ділянці (ВР) у повздовжньому напрямку (LD) вертикальної вбираючої прокладки (1) на тій її поверхні, що контактує з тілом, виконана задня випресована канавка (42). Ця задня випресована канавка (42) має пару горизонтальних ділянок (421, 421), виконаних у напрямку ширини (WD) вбираючої прокладки (1) і відокремлених одна від одної майже вісесиметрично відносно центральної лінії (CL) по центру вбираючої прокладки (1) у напрямку ширини (WD), а задній край (4) вбираючої прокладки на центральній ділянці у напрямку ширини (WD) має виріз (47), направлений всередину вбираючої прокладки. UA 98810 C2 (12) UA 98810 C2 UA 98810 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до вбираючої прокладки. Існують різні пропозиції щодо поліпшення комфортності та здатності запобігати протіканню вбираючих прокладок, наприклад гігієнічних. В нерозглянутій японській патентній заявці, перша публікація № Н10-201788, запропонована вбираюча прокладка, яка для покращення комфортності для тіла споживача під час носіння має пару випресованих канавок, виконаних в задній її частині таким чином, що вони поступово розходяться одна від одної, наближаючись до задньої крайової ділянки. Описана в цій заявці вбираюча прокладка має властивість деформуватися разом з формою тіла під час носіння і, таким чином, покращує комфортність для тіла споживача, однак ця вбираюча прокладка може скручуватися і спричиняти протікання в результаті рухів тіла під час носіння. В нерозглянутій японській патентній заявці, перша публікація № Н10-225480, запропонована інша вбираюча прокладка, яка для запобігання скручуванню прокладки має зміцнюючий елемент, сформований поблизу обох кінців у поздовжньому напрямку вбираючої прокладки, горизонтально поперек центральної лінії, що проходить у поздовжньому напрямку, ширина якого становить принаймні 50 % ширини вбираючої прокладки, . Однак гігієнічна прокладка, описана в цій японській заявці, має зміцнюючий елемент, сформований поперек центральної лінії, що в результаті погіршує комфортність для тіла, особливо для увігнутої форми сідниць під час носіння. Завданням даного винаходу є створення вбираючої прокладки з високим рівнем комфортності під час носіння, яка не скручується і може запобігати протіканню внаслідок рухів тіла споживача. В першому аспекті даного винаходу запропонована вбираюча прокладка видовженої форми, що включає верхній шар, нижній шар, поглинаючу серцевину, розташовану між верхнім і нижнім шарами, та задню випресовану канавку, розміщену на задній крайовій ділянці, один кінець якої проходить у поздовжньому напрямку вбираючої прокладки, в якій: задня випресована канавка має пару горизонтальних ділянок, відокремлених одна від одної, які проходять у напрямку ширини вбираючої прокладки, причому ця пара горизонтальних ділянок є практично лінійносиметричною відносно вертикальної центральної лінії, що ділить навпіл вбираючу прокладку у напрямку її ширини і проходить в її поздовжньому напрямку. В другому аспекті винаходу в описаній вбираючій прокладці кожна пара горизонтальних ділянок випресованої канавки має практично лінійну форму. В третьому аспекті винаходу у вбираючій прокладці, описаній в першому або другому аспекті, задня випресована канавка має внутрішню ділянку, що проходить в кожній парі горизонтальних ділянок безперервно всередину в напрямку ширини, і є практично лінійносиметричною відносно вертикальної центральної лінії. В четвертому аспекті винаходу у вбираючій прокладці, описаній в третьому аспекті, внутрішня ділянка випресованої канавки являє собою пару внутрішніх ділянок, сформованих поперек вертикальної центральної лінії, і кінець кожної пари, що знаходяться збоку від вертикальної центральної лінії, розташований таким чином, що лінії їхнього віртуального подовження перетинаються одна з одною. В п'ятому аспекті винаходу у вбираючій прокладці, описаній в будь-якому з аспектів 1-4, задня випресована канавка має пару зовнішніх ділянок, що проходять безперервно в кожній парі горизонтальних ділянок назовні в напрямку ширини, і кожна з цих зовнішніх ділянок виконана таким чином, що її зовнішній кінець у напрямку ширини розміщений ближче до переднього краю вбираючої прокладки, ніж пара горизонтальних ділянок випресованої канавки. В шостому аспекті винаходу вбираюча прокладка, описана в будь-якому з аспектів 1-5, додатково включає пару центральних випресованих канавок, сформованих в центральній частині у поздовжньому напрямку вбираючої прокладки. Даний винахід пропонує вбираючу прокладку, що забезпечує підвищену комфортність під час носіння, не скручується і не протікає внаслідок рухів тіла споживача. Фіг. 1 - вигляд спереду гігієнічної прокладки 1 згідно з першим варіантом винаходу. Фіг. 2 - вигляд у розрізі по лінії А-А фіг. 1. Фіг. 3 - вигляд спереду гігієнічної прокладки згідно з другим варіантом винаходу. Фіг. 4 - вигляд спереду гігієнічної прокладки згідно з третім варіантом винаходу. Фіг. 5 - вигляд спереду гігієнічної прокладки згідно з четвертим варіантом винаходу. Фіг. 6 - вигляд спереду гігієнічної прокладки згідно з п'ятим варіантом винаходу. Нижче описані кращі варіанти винаходу з посиланням на креслення. 1. Перший варіант 1-1. Загальний опис прокладки 1 UA 98810 C2 5 10 15 20 25 30 35 40 45 50 55 Гігієнічна прокладка 1, як приклад запропонованої винаходом вбираючої прокладки, описана з посиланням на фіг. 1. Гігієнічна прокладка 1 має видовжену форму і включає проникний для рідини верхній шар 10, не проникний для рідини нижній шар 20 та поглинаючу серцевину 30, здатну утримувати рідину і розміщену між верхнім шаром 10 і нижнім шаром 20. Надалі в описі, у поздовжньому напрямку LD гігієнічної прокладки 1, ділянка від переднього краю 3 до переднього краю крилець 2 іменуватиметься передньою частиною FP, ділянка від переднього краю крилець 2 до заднього краю крилець 2 іменуватиметься центральною частиною СР, і ділянка від заднього краю крилець 2 до заднього краю 4 іменуватиметься задньою частиною ВР. Верхній шар 10 розташований таким чином, що повністю покриває поглинаючу серцевину 30. Поверхня верхнього шару 10, що не контактує з поглинаючою серцевиною 30, контактує з тілом споживача. На контактуючій зі шкірою поверхні верхнього шару 10 у поздовжньому напрямку LD розміщена пара бічних шарів, які перекривають бічні крайові ділянки у напрямку ширини WD поглинаючої серцевини 30. Ця пара бічних шарів 11 приклеєна у поздовжньому напрямку LD до верхнього шар) 10 термоклеєм з обох боків поглинаючої серцевини 30 у напрямку ширини WD. Кожна пара бічних шарів 11 частково виступає назовні у напрямку ширини WD з бічного краю поглинаючої серцевини 30 і утворює крильце 2 з нижнім шаром 20. Нижній шар 20 розміщений таким чином, що повністю покриває поглинаючу серцевину 30 з іншого боку верхнього шару 10, і контактує з одягом, наприклад нижньою білизною. Нижній шар 20 повністю покриває поверхню поглинаючої серцевини 30, що контактує з нижньою білизною, частково виступає назовні у напрямку ширини WD з обох бічних країв поглинаючої серцевини 30 і утворює пару крилець 2 з парою бічних шарів 11. Ця пара крилець 2 сформована парою бічних шарів 11 та нижнім шаром 20, склеєних разом термоклеєм. В першому варіанті винаходу пара крилець 2 сформована таким чином, що виступає назовні в напрямку ширини WD в центральній частині СР гігієнічної прокладки 1. На тій поверхні нижнього шару 20, що контактує з нижньою білизною, і парі крилець 2 виконана ділянка, що запобігає зсуванню прокладки, і ділянки, що запобігають зсуванню крилець (не показана), на які нанесений клей. 1-2 Випресована канавка. Як показано на фіг. 1, на поверхні верхнього шару 10 гігієнічної прокладки 1 виконано пару центральних випресованих канавок 41 і пару задніх випресованих канавок 42. Центральні випресовані канавки 41 сформовані на центральній частині СР гігієнічної прокладки 1. Задні випресовані канавки 42 сформовані на задній частині ВР гігієнічної прокладки 1. В першому варіанті пара центральних випресованих канавок 41 і пара задніх випресованих канавок 42 виконані практично лінійно-симетричними відносно вертикальної центральної лінії CL. Як показано на фіг. 1, дві задні випресовані канавки 41 виконані на задній частині ВР таким чином, що проходять у напрямку ширини WD гігієнічної прокладки 1. Пара задніх випресованих канавок 42 має пару горизонтальних ділянок 421, що проходять у напрямку ширини WD гігієнічної прокладки 1 і відокремлені одна від одної. В першому варіанті горизонтальні ділянки 421 утворюють цілісні задні випресовані канавки 42. Горизонтальні ділянки 421, 421 випресованих канавок виконані практично лінійносиметричними відносно центральної лінії CL, що ділить навпіл гігієнічну прокладку 1 у напрямку WD і проходить у поздовжньому напрямку LD. Горизонтальні ділянки 421, 421 випресованих канавок відокремлені одна від одної через вертикальну центральну лінію CL. Іншими словами, горизонтальні ділянки 421, 421 випресованих канавок виконані не посередині гігієнічної прокладки 1 у напрямку ширини WD. Крім того, у напрямку ширини WD гігієнічної прокладки 1 зовнішні бічні краї горизонтальних ділянок 421, 421 випресованих канавок розміщені в напрямку до середини від частини, в якій розміщений бічний шар 11, у напрямку ширини WD. У кращому варіанті кожна пара горизонтальних ділянок 421, 421 випресованих канавок виконана таким чином, що утворює кут 0-20° відносно прямої лінії у напрямку ширини WD гігієнічної прокладки 1. В результаті формування горизонтальних ділянок 421 під зазначеним кутом жорсткість задньої частини ВР гігієнічної прокладки 1 може витримувати дію зовнішньої сили у напрямку ширини WD. Якщо горизонтальні ділянки 421 виконані під кутом, величина якого виходить за межі вищезазначеного діапазону, то жорсткість задньої частини ВР гігієнічної прокладки 1 не може повністю витримувати дії зовнішньої сили у напрямку ширини WD. Кожна пара горизонтальних ділянок 421, 421 випресованих канавок виконана переважно в лінійній формі. Крім того, згідно з першим варіантом, пара горизонтальних ділянок 421, 421 випресованих канавок виконана під кутом 0° відносно прямої лінії у напрямку ширини WD гігієнічної прокладки 1. 2 UA 98810 C2 5 10 15 20 25 30 35 40 45 50 55 У кращому варіанті горизонтальні ділянки 421, 421 випресованих канавок виконані у напрямку до заднього краю 4 на ділянці, що знаходиться на відстані 80-300 мм від позиції Z (буде описана пізніше). Конкретніше, горизонтальні ділянки 421 випресованих канавок з боку переднього краю 3 розміщені у напрямку до заднього краю 4 на відстані принаймні 80 мм від позиції Z. Горизонтальні ділянки 421 випресованих канавок з боку заднього краю 4 розміщені не далі як на 300 мм від позиції Z. У даному варіанті горизонтальні ділянки 421 випресованих канавок сформовані таким чином, що їхня задня крайова ділянка, з боку заднього краю 4, розташована на відстані 130 мм від позиції Z. Якщо з боку переднього краю З відстань між позицією Z і згаданою крайовою ділянкою горизонтальних ділянок 421 випресованих канавок є меншою, ніж 80 мм, то горизонтальні ділянки 421 випресованих канавок не можуть бути в правильному положенні відносно жолобка в сідницях і, задня частина ВР гігієнічної прокладки 1 може скручуватися в частині, що піддається навантаженню під час носіння. І навпаки, якщо з боку заднього краю 4 відстань між позицією Z і згаданою крайовою ділянкою горизонтальних ділянок 421 випресованих канавок є більшою, ніж 300 мм, то горизонтальні ділянки 421 випресованих канавок можуть розміщуватись позаду жолобка в сідницях, в результаті чого гігієнічна прокладка 1 може скручуватися в частині, що контактує з жолобком в сідницях, який рухається найчастіше. Довжина пари горизонтальних ділянок 421 випресованих канавок у напрямку ширини WD у кращому варіанті становить 7-40 мм, краще - 15-30 мм. Якщо ця довжина менша, ніж 7 мм, достатня жорсткість не може бути забезпечена, внаслідок чого гігієнічна прокладка може скручуватися. І навпаки, якщо ця довжина є більшою, ніж 40 мм, то майже по всій ширині гігієнічної прокладки 1 у напрямку WD утворюється зона підвищеної жорсткості, що може завадити необхідній деформації гігієнічної прокладки 1 в опуклу форму у напрямку товщини. У поздовжнього напрямку LD на центральній частині СР гігієнічної прокладки 1 виконана пара центральних випресованих канавок 41, 41. Центральна випресована канавка 41 сформована у вигляді кривої лінії (дуги), що вигинається всередину у напрямку ширини WD гігієнічної прокладки 1. Конкретніше, пара центральних випресованих канавок 41, 41 сформована таким чином, що відстань між ними у напрямку ширини WD є найменшою в її центральній частині у поздовжньому напрямку LD. Дві центральні випресовані канавки 41, 41 проходять від зони біля переднього краю крилець 2, 2 до зони біля заднього краю крилець 2, 2. Позначена тут позиція Z є точкою перетину найкоротшої лінії у напрямку ширини між парою центральних випресованих канавок 41,41 і вертикальною центральною лінією CL, що ділить навпіл гігієнічну серветку 1 у напрямку ширини WD. Позиція Z є передбачуваною позицією на гігієнічній прокладці 1, що контактує з екскреторною частиною. Як показано на фіг. 2, пара центральних випресованих канавок 41, 41 і пара горизонтальних ділянок 421, 421 випресованих канавок утворені в результаті стискання і з'єднання верхнього шару 10 та поглинаючої серцевини 30. Крім того, пара центральних випресованих канавок 41, 41 і пара горизонтальних ділянок 421, 421 випресованих канавок сформовані почерговим і безперервним формуванням ділянок 411 з високим ступенем стиснення, випресованих під високим тиском, і ділянок 412 з низьким ступенем стиснення, випресованих під більш низьким тиском, ніж ділянки 411 з високим ступенем стиснення. В результаті стискання та включення верхнього шару 10 і поглинаючої серцевини 30 центральні випресовані канавки 41, 41 та горизонтальні ділянки 421, 421 випресованих канавок мають більшу жорсткість, ніж інші зони, в яких не сформовані центральні випресовані канавки 41, 41 та горизонтальні ділянки 421, 421 випресованих канавок. Жорсткість ділянки, в якій сформовані центральні випресовані канавки 41, 41 та горизонтальні ділянки 421, 421 випресованих канавок, становить переважно більше 0,5 Н/дюйм. Якщо жорсткість ділянки, в якій сформовані центральні випресовані канавки 41, 41 та горизонтальні ділянки 421, 421 випресованих канавок, є меншою, ніж 0,5 Н/дюйм, то задня частина ВР гігієнічної прокладки 1 не може залишатися плоскою, коли прикладається внутрішня сила у напрямку ширини WD гігієнічної прокладки 1 і, в результаті, може скручуватися під час носіння. Згідно з першим варіантом гігієнічна прокладка 1 включає пару задніх випресованих канавок 42, 42, відокремлених одна від одної на задній частині ВР у напрямку ширини WD. Пара задніх випресованих канавок 42, 42 додатково містить горизонтальні ділянки 421, 421 випресованих канавок. Горизонтальні ділянки 421, 421 випресованих канавок 1 сформовані у напрямку ширини WD і в результаті можуть збільшувати жорсткість у напрямку ширини WD більше, ніж в інших частинах. Це може запобігти протіканню, обумовленому рухами під час застосування гігієнічної прокладки 1, затримуючи скручування задньої частини ВР гігієнічної прокладки 1 3 UA 98810 C2 5 10 15 20 25 30 35 40 45 50 55 60 внаслідок похитувальних рухів тіла в зоні сідниць та бічного зусилля від стегон на гігієнічну прокладку 1. Крім того, пара горизонтальних ділянок 421, 421, відокремлених одна від одної на центральній частині у напрямку ширини WD гігієнічної прокладки 1, не заважає деформуванню ділянки між ними у форму, опуклу в напрямку товщини, у бік контактуючої зі шкірою поверхні гігієнічної прокладки 1. Тому, пара горизонтальних ділянок 421, 421 випресованих канавок затримує деформацію у напрямку ширини WD зовнішніх ділянок задньої частини ВР гігієнічної прокладки 1. В той же час зовнішні ділянки у напрямку ширини WD задньої частини ВР можуть деформуватись у відповідності з жолобком в сідницях під час носіння гігієнічної прокладки 1 і, таким чином, запобігати протіканню через зазор, утворений між тілом споживача та гігієнічною прокладкою 1. Пара горизонтальних ділянок 421, 421 випресованих канавок сформована так, що вони є відокремленими одна від одної через вертикальну центральну лінію CL. Іншими словами, елемент більшої жорсткості, такий як випресована канавка, виконаний не в центральній частині гігієнічної прокладки 1 у напрямку ширини WD. Тому, коли внутрішнє зусилля у напрямку ширини гігієнічної прокладки 1 прикладається до задньої частини ВР гігієнічної прокладки 1, пара горизонтальних ділянок 421, 421 випресованих канавок може запобігти деформуванню всієї задньої частини ВР, поглинаючи це внутрішнє зусилля поблизу вертикальної центральної лінії CL, де немає сформованого елемента більшої жорсткості. Крім того, у випадку коли інші внутрішні зусилля виникають у напрямку ширини WD гігієнічної прокладки 1 внаслідок руху ніг під час ходіння з гігієнічною прокладкою 1, пара горизонтальних ділянок 421, 421, виконаних відокремлено одна від одної, може рухатись незалежно і повторювати рухи ніг. Отже, це може підвищити комфортність при використанні гігієнічної прокладки 1. 2. Інші варіанти Інші варіанти даного винаходу описані з посиланням на фіг. 3-6. Другий і третій варіанти відрізняються від першого формою задньої випресованої канавки 42. Четвертий варіант відрізняється від першого формою задньої випресованої канавки 42 і центральної випресованої канавки 41. П'ятий варіант відрізняється від першого варіанту формою задньої випресованої канавки 42, центральної випресованої канавки 41, поглинаючої серцевини 30 і гігієнічної прокладки 1. В наступних варіантах, головним чином, відмінності від першого варіанта, і збережені ті самі числові позначення для аналогічних частин, які є ідентичними частинам, описаним у першому варіанті. 2-1. Другий варіант Як показано на фіг. 3, гігієнічна прокладка згідно з другим варіантом відрізняється від прокладки першого варіанта тим, що пара задніх випресованих канавок 42, 42 має пару внутрішніх ділянок 422, 422, що проходять безперервно всередину у напрямку ширини WD кожної з горизонтальних ділянок 421,421 випресованих канавок 42. У другому варіанті кожна горизонтальна ділянка 421 випресованих канавок виконана у вигляді помірно викривленої лінії у напрямку ширини WD гігієнічної прокладки 1. Крім того, горизонтальні ділянки 421 сформовані таким чином, що утворюють кут 5° відносно прямої лінії у напрямку ширини WD гігієнічної прокладки 1. Іншими словами, горизонтальні ділянки 421 випресованих канавок сформовані так, що лінії їхнього віртуального подовження V2 є перпендикулярними вертикальній центральній лінії CL і утворюють кут 85° відносно вертикальної центральної лінії CL. Внутрішні ділянки 422 випресованих канавок являють собою пару внутрішніх ділянок 422, 422, сформованих через вертикальну центральну лінію CL, і кінець кожної пари з боку вертикальної центральної лінії CL розміщений таким чином, що лінії їхнього віртуального подовження V1 перетинаються одна з одною. Конкретніше, пара внутрішніх ділянок 422, 422 випресованих канавок сформована так, що проходить від внутрішнього кінця у напрямку ширини WD горизонтальних ділянок 421, 421 до переднього краю 3 у поздовжньому напрямку LD. Крім того, пара внутрішніх ділянок 422 виконана таким чином, що вони поступово наближаються одна до одної у напрямку до переднього краю 3. Більш того, лінії віртуального подовження VI, проходячи від кінця кожної пари внутрішніх ділянок 422, 422 випресованих канавок з боку вертикальної центральної лінії CL (кінець з боку переднього краю 3) у напрямку до переднього краю 3, перетинаються одна з одною. Вся задня випресована канавка 42 виконана у вигляді кривої лінії. Відстань від позиції Z до точки перетину Р ліній віртуального подовження V1 у кращому варіанті становить 30-300 мм. У другому варіанті відстань від позиції Z до точки перетину Р дорівнює, наприклад, 65 мм. Оскільки дві задні випресовані канавки 42 відокремлені одна від 4 UA 98810 C2 5 10 15 20 25 30 35 40 45 50 55 60 одної, у випадку, коли відстань від позиції Z до точки перетинання Р є меншою за 30 мм, то ділянка, яка повинна деформуватися в опуклу форму під час носіння, на центральній у напрямку ширини WD частині гігієнічної прокладки 1, може не контактувати з жолобком на сідницях під час носіння. І навпаки, у випадку, коли відстань від позиції Z до точки перетину Р є більшою, ніж 300 мм, то частина, яка повинна деформуватися в опуклу форму, може розміститися більш позаду відносно жолобка в сідницях під час використання гігієнічної прокладки 1. Згідно з другим варіантом, додатково до ефектів, аналогічних ефектам першого варіанта, гігієнічна прокладка 1 має пару внутрішніх ділянок 422, 422 випресованих канавок, які проходять у напрямку до переднього краю 3 у поздовжньому напрямку LD таким чином, що лінії віртуального подовження V1 перетинаються одна з одною. Це зсуває деформацію центральної у напрямку ширини WD частини гігієнічної прокладки 1 в опуклу форму у напрямку тіла споживача під час носіння. Задні випресовані канавки 42, 42, включаючи внутрішні ділянки 422, можуть запобігати скручуванню задньої частини ВР гігієнічної прокладки 1 і можуть запобігати протіканню в результаті зсувної деформації гігієнічної прокладки 1 і узгоджуватися з тілом споживача. 2-2. Третій варіант Третій варіант винаходу описано з посиланням на фіг. 4. Гігієнічна прокладка 1 цього варіанта відрізняється від прокладки другого варіанта тим, що пара задніх випресованих канавок 42, 42 має пару зовнішніх ділянок 423, 423, що проходять безперервно від зовнішнього краю у напрямку ширини WD кожної з горизонтальних ділянок 421, 421. Кожна пара задніх випресованих канавок 42, 42 третього варіанта має пару горизонтальних ділянок 421, 421, пару внутрішніх ділянок 422, 422, що безперервно проходять від внутрішнього краю у напрямку ширини WD кожної з горизонтальних ділянок 421, 421, і зовнішніх ділянок 423, 423, що безперервно проходять від зовнішнього краю у напрямку ширини WD кожної з горизонтальних ділянок 421. Пара зовнішніх ділянок 423, 423 випресованих канавок виконана таким чином, що вони проходять від зовнішнього кінця у напрямку ширини WD горизонтальних ділянок 421, 421. Пара зовнішніх ділянок 423, 423 сформована таким чином, що кожний її зовнішній кінець у напрямку ширини WD розміщений більш попереду порівняно з горизонтальними ділянками 421, 421. Конкретніше, обидві зовнішні ділянки 423, 423 проходять безперервно у напрямку до зовнішнього кінця, у напрямку ширини WD горизонтальних ділянок 421, 421 випресованих канавок і мають зігнуту форму, що виступає назовні у напрямку ширини WD гігієнічної прокладки 1. Крім того, край зовнішніх ділянок 423, 423 на іншій стороні горизонтальних ділянок 421, 421 розміщений ближче до переднього краю 3 у поздовжньому напрямку LD, ніж горизонтальні ділянки 421, 421 випресованих канавок. Згідно з третім варіантом, додатково до ефектів, аналогічних ефектам другого варіанта, гігієнічна прокладка 1 може запобігати деформуванню зони біля заднього краю 4, оточеної: горизонтальною ділянкою 421 випресованої канавки; внутрішньою ділянкою 422 випресованої канавки і зовнішньою ділянкою 423 випресованої канавки, навіть у випадку, коли на гігієнічну прокладку 1 у напрямку ширини WD діє внутрішня сила. Таким чином, можна затримувати деформування задньої ділянки ВР, обумовлене дією внутрішньої сили у напрямку ширини WD. Крім того, оскільки зовнішній край у напрямку ширини WD задніх випресованих канавок 42, 42 є вигнутим у бік переднього краю 3, то текуча рідина, наприклад виділення, втікає в задні випресовані канавки 42, 42 і протікання не відбувається. 2-3. Четвертий варіант Четвертий варіант винаходу описано з посиланням на фіг. 5. В четвертому варіанті винаходу дві задні випресовані канавки 42, 42 з'єднані одна з одною на центральній частині у напрямку ширини WD, причому зовнішній край кожної із задніх випресованих канавок 42, 42 у напрямку ширини WD з'єднаний із заднім краєм кожної з центральних випресованих канавок 41, 41 з боку заднього краю 4, а задній край з боку заднього краю 4 передніх випресованих канавок 43, що мають зігнуту форму, яка виступає у напрямку переднього краю 3, з'єднаний з переднім краєм центральних випресованих канавок 41, 41. Іншими словами, гігієнічна прокладка 1 четвертого варіанта відрізняється від прокладки третього варіанта тим, що випресована канавка має вигляд кола, утвореного центральними випресованими канавками 41, задніми випресованими канавками 42 і передніми випресованими канавками 43. Детальніше, задні випресовані канавки 42 на задній частині ВР складаються з горизонтальних ділянок 421, внутрішніх ділянок 422 і зовнішніх ділянок 423. Пара внутрішніх ділянок 422 являє собою пару плавно вигнутих ліній, що проходять у напрямку ширини WD від внутрішнього кінця горизонтальних ділянок 421, 421 у напрямку до вертикальної центральної 5 UA 98810 C2 5 10 15 20 25 30 35 40 45 50 55 60 лінії CL і з'єднуються одна з одною на вертикальній центральній лінії CL. Пара зовнішніх ділянок 423, 423 випресованих канавок виконана вигнутою таким чином, що вигинається назовні у напрямку ширини WD, від зовнішнього у напрямку ширини WD кінця горизонтальних ділянок 421, 421 випресованих канавок. Крім того, зовнішні у напрямку ширини WD краї пари зовнішніх ділянок 423, 423 випресованих канавок проходять у напрямку до переднього краю 3, наближаються один до одного всередину у напрямку ширини WD і з'єднуються з кожною парою центральних випресованих канавок 41,41. Пара центральних випресованих канавок 41,41 проходить від центральної частини СР до переднього краю задньої частини ВР, з боку переднього краю 3, гігієнічної прокладки 1. Кожна з центральних випресованих канавок 41 сформована у вигляді плавної кривої лінії, в якій обидва кінці у поздовжньому напрямку LD виступають назовні у напрямку ширини WD, і центральна ділянка у поздовжньому напрямку LD виступає всередину у напрямку ширини WD. Задній кінець, з боку заднього краю 4, кожної з центральних випресованих канавок 41, 41 з'єднананий з кожною із задніх випресованих канавок 42, 42. Крім того, передній кінець, з боку переднього краю 3, кожної з центральних випресованих канавок 41, 41 з'єднаний з передньою випресованою канавкою 43. Передня випресована канавка 43 проходить від переднього кінця, з боку переднього краю 3, центральної частини СР до передньої частини FP. Передня випресована канавка 43 проходить безперервно від переднього кінця, з боку переднього краю 3, кожної з центральних випресованих канавок 41, 41, у вигляді кривої лінії, яка виступає у напрямку до переднього краю 3. Тому, гігієнічна прокладка 1, згідно з четвертим варіантом, має випресовану канавку, сформовану у вигляді кола, утвореного центральними випресованими канавками 41, задніми випресованими канавками 42 і передніми випресованими канавками 43, з'єднаними одна з одною. Згідно з четвертим варіантом гігієнічна прокладка 1 має випресовану канавку, сформовану у вигляді кола, утвореного центральними випресованими канавками 41, задніми випресованими канавками 42 і передніми випресованими канавками 43, з'єднаними одна з одною. Додатково до ефектів третього варіанта, така конфігурація затримує деформацію задньої частини ВР, обумовлену дією внутрішньої сили у напрямку ширини WD, і не запобігає деформуванню центральної частини у напрямку ширини в опуклу форму, вигнуту у напрямку до тіла споживача. Крім того, рідина, наприклад виділення, що тече по поверхні гігієнічної прокладки 1, входить у випресовані канавки та вбирається поглинаючою серцевиною 30, що запобігає протіканню. 2-4. П'ятий варіант П'ятий варіант винаходу описано з посиланням на фіг. 6. Гігієнічна прокладка 1 цього варіанта відрізняється від прокладки четвертого варіанта: формою центральної випресованої канавки 41, з'єднаної з передньою випресованою канавкою 43 і задньою випресованою канавкою 42, при цьому центральна частина у поздовжньому напрямку LD сформована таким чином, що виступає всередину у напрямку ширини WD; тим, що поглинаюча серцевина 30 має вирізану частину 46 по центру у напрямку ширини WD з боку заднього краю 4, і тим, що гігієнічна прокладка 1 має вирізану частину 47 по центру у напрямку ширини WD її заднього краю 4 і бічну ущільнену ділянку 50 вздовж її периферії. Пара центральних випресованих канавок 41, 41 виконана від переднього кінця, з боку переднього краю 3, задньої частини ВР до переднього кінця, з боку переднього краю З, центральної частини СР у вигляді плавно вигнутої кривої лінії, що виступає у напрямку її центра у поздовжньому напрямку LD. Поглинаюча серцевина 30 має вирізану частину 46 на кінцевій ділянці заднього краю 4 для узгодження з формою пари внутрішніх ділянок 422, 422 випресованих канавок, з'єднаних одна з одною на вертикальній центральній лінії CL. Іншими словами, поглинаюча серцевина 30 має вирізану частину 46, увігнуту в напрямку до переднього краю 3, в центральній частині у напрямку ширини WD заднього кінця з боку заднього краю 4. Вирізана частина 46 має довжину переважно 10-70 мм від заднього, з боку заднього краю 4, кінця поглинаючої серцевини 30 у напрямку до переднього краю 3. У п'ятому варіанті довжина вирізаної частини 46 у поглинаючій серцевині 30 становить 15 мм. Вирізана частина довжиною менше 10 мм може не сприяти незалежному руху зовнішніх, у напрямку ширини WD, ділянок задньої частини ВР поглинаючої серцевини 30 у відповідь на рухи ніг. Вирізана частина 46 довжиною більше 70 мм може зменшити міцність поглинаючої серцевини 30. На кінцевій ділянці заднього краю 4 по центру у напрямку ширини WD гігієнічної прокладки 1 є вирізана частина 47, увігнута в напрямку до переднього краю 3. У кращому варіанті вирізана частина 47 гігієнічної прокладки 1 є увігнутою на глибину 5-70 мм від заднього краю 4 у напрямку до переднього краю 3 гігієнічної прокладки 1. У даному варіанті довжина вирізаної 6 UA 98810 C2 5 10 15 20 25 30 35 40 45 50 55 60 частини 47 в гігієнічній прокладці 1 становить 7 мм. Верхівки задньої випресованої канавки 42, вирізаної частини 46 поглинаючої серцевини 30 та вирізаної частини 47 гігієнічної прокладки знаходяться на вертикальній центральній лінії CL. По периферії гігієнічної прокладки 1 виконана бічна ущільнена ділянка 50, утворена стисненням і склеюванням верхнього шару 10 або бічного шару 11 з нижнім шаром 20. Запропонована даним винаходом гігієнічна прокладка 1 включає: поглинаючу серцевину, яка має вирізану частину 46, що узгоджується з формою внутрішніх ділянок 422, 422 випресованих канавок, і вирізану частину 47, увігнуту в напрямку до переднього краю З, по центру у напрямку ширини WD на заднім краї 4 гігієнічної прокладки 1. Додатково до ефекту четвертого варіанта це сприяє деформуванню центральної у напрямку ширини WD частини гігієнічної прокладки 1 у форму, опуклу у напрямку до тіла споживача, завдяки наявності вирізаних частин 46 та 47. Крім того, це не заважає незалежному руху задньої частини ВР у відповідь на рухи ніг. Тому гігієнічна прокладка 1 може узгоджуватися з тілом споживача навіть під час руху споживача. Тому можна уникнути протікання через зазор між тілом споживача та гігієнічною прокладкою 1. Крім того, задня випресована канавка 42 гігієнічної прокладки 1, яка має горизонтальні ділянки 421, 421, може заважати деформуванню зовнішніх країв задньої частини ВР у випадку дії на них внутрішньої сили у напрямку ширини WD. Бічна ущільнена ділянка 50 допомагає зберігати контур гігієнічної прокладки 1. У першому варіанті гігієнічна прокладка 1 має пару горизонтальних ділянок 421, 421 випресованих канавок, розташованих на прямій лінії, однак даний винахід не обмежується тільки таким розташуванням. Наприклад, пара ділянок 421, 421 випресованих канавок може поступово розширюватися назовні у напрямку ширини від вертикальної центральної лінії CL у напрямку до переднього краю 3. І навпаки, пара ділянок 421, 421 випресованих канавок може поступово розширюватися назовні у напрямку ширини від вертикальної центральної лінії CL у напрямку до заднього краю4. У другому та третьому варіантах застосовані задні випресовані канавки 42, 42, в яких внутрішні ділянки 422, 422 і зовнішні ділянки 423, 423 виконані у вигляді кривих ліній, однак даний винахід не обмежується тільки такою конфігурацією цих ділянок. Внутрішні ділянки 422, 422 та зовнішні ділянки 423, 423 випресованих канавок також можуть бути у вигляді прямих ліній. У даному варіанті задні випресовані канавки 42 і центральні випресовані канавки 41 виконані шляхом почергового і безперервного формування ділянок 411 з високим ступенем стиснення та ділянок 412 з низьким ступенем стиснення, однак винахід не обмежується тільки таким варіантом. Наприклад, канавки можуть бути виконані з постійною глибиною, тільки з ділянками 411 з високим ступенем стиснення або ділянками 412 з низьким ступенем стиснення. Як варіант, ділянки 411 з високим ступенем стиснення або ділянки 412 з низьким ступенем стиснення можуть бути сформовані не повністю, а частково в ширині задніх випресованих канавок 42 або центральних випресованих канавок 41. Крім того, для ретельно розроблених задніх випресованих канавок 42 та/або центральних випресованих канавок 41 ділянки 411 з високим ступенем стиснення або ділянки 412 з низьким ступенем стиснення можуть бути виконані у вигляді точкової структури або у формі серця. Тому задні випресовані канавки 42 та/або центральні випресовані канавки 41 можуть покращити зовнішній вигляд гігієнічної прокладки 1 для споживача, забезпечуючи при цьому вищезгадані ефекти. У вищезгаданих варіантах як приклад вбираючої прокладки, запропонованої даним винаходом, була описана гігієнічна прокладка, однак винахід не обмежується тільки нею. Даний винахід може бути застосований до таких поглинаючих виробів, як щоденні прокладки, прокладки для поглинання сечі при легкому нетриманні, та інших виробів. ФОРМУЛА ВИНАХОДУ 1. Вбираюча прокладка видовженої форми, що включає: верхній шар, нижній шар, поглинаючу серцевину, розміщену між верхнім і нижнім шарами, передній край на одному кінці в повздовжньому напрямку, задній край на другому кінці в повздовжньому напрямку, задню випресовану канавку, розміщену на задній частині біля заднього краю, задня випресована канавка має пару горизонтальних розташованих на відстані одна від одної ділянок, що проходять у напрямку ширини вбираючої прокладки, 7 UA 98810 C2 5 10 15 20 25 ця пара горизонтальних ділянок є практично лінійно-симетричною відносно вертикальної центральної лінії, яка ділить навпіл вбираючу прокладку у напрямку ширини і проходить у її повздовжньому напрямку, яка відрізняється тим, що задній край вбираючої прокладки на центральній у напрямку ширини ділянці має виріз, направлений всередину вбираючої прокладки. 2. Вбираюча прокладка за п. 1, яка відрізняється тим, що кожна пара горизонтальних ділянок випресованих канавок має практично лінійну форму. 3. Вбираюча прокладка за п. 1 або 2, яка відрізняється тим, що задня випресована канавка має внутрішню ділянку, що проходить в кожній парі горизонтальних ділянок випресованих канавок безперервно всередину у напрямку ширини і яка є практично лінійно-симетричною відносно вертикальної центральної лінії. 4. Вбираюча прокладка за п. 3, яка відрізняється тим, що внутрішня ділянка випресованої канавки являє собою пару внутрішніх ділянок, виконаних через вертикальну центральну лінію, і кінець кожної пари внутрішніх ділянок з боку вертикальної центральної лінії розміщений таким чином, що лінії їхнього віртуального подовження перетинаються одна з одною. 5. Вбираюча прокладка за будь-яким з пунктів 1-4, яка відрізняється тим, що задня випресована канавка має пару зовнішніх ділянок, виконаних в кожній парі горизонтальних ділянок випресованих канавок, безперервно назовні у напрямку ширини, і кожна пара зовнішніх ділянок сформована таким чином, що її зовнішній край у напрямку ширини розміщений ближче до переднього краю вбираючої прокладки, ніж пара горизонтальних ділянок випресованих канавок. 6. Вбираюча прокладка за будь-яким з пунктів 1-5, яка відрізняється тим, що додатково включає пару центральних випресованих канавок, виконаних в центральній у повздовжньому напрямку частині вбираючої прокладки. 7. Вбираюча прокладка за будь-яким з пунктів 1-6, яка відрізняється тим, що задній край поглинаючої серцевини на центральній у напрямку ширини ділянці має вирізану частину, направлену всередину вбираючої прокладки. 8 UA 98810 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
