Дверний механізм горизонтальних камер коксових печей та спосіб відкривання та закривання дверей, тіл або рам дверей горизонтальної камери коксової печі

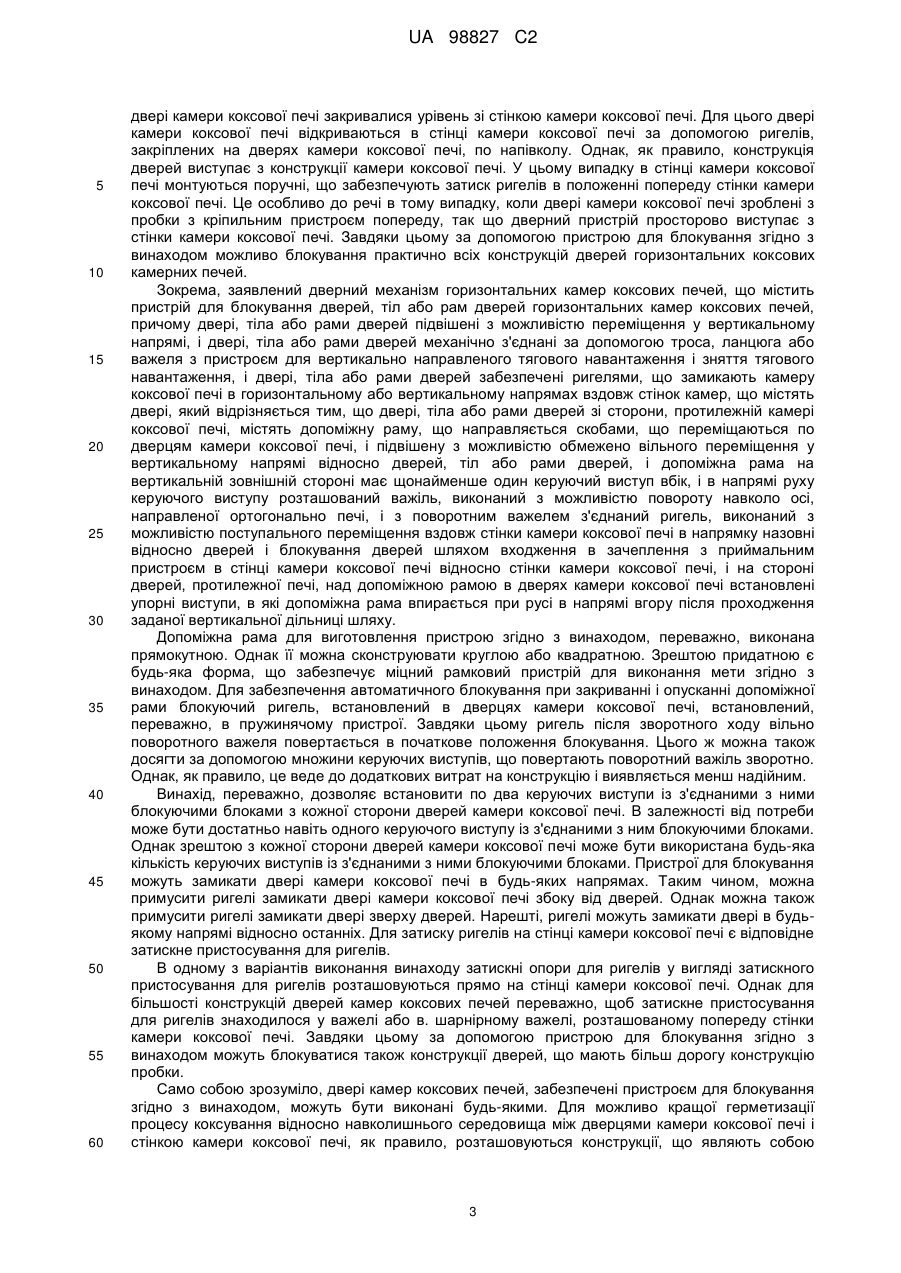

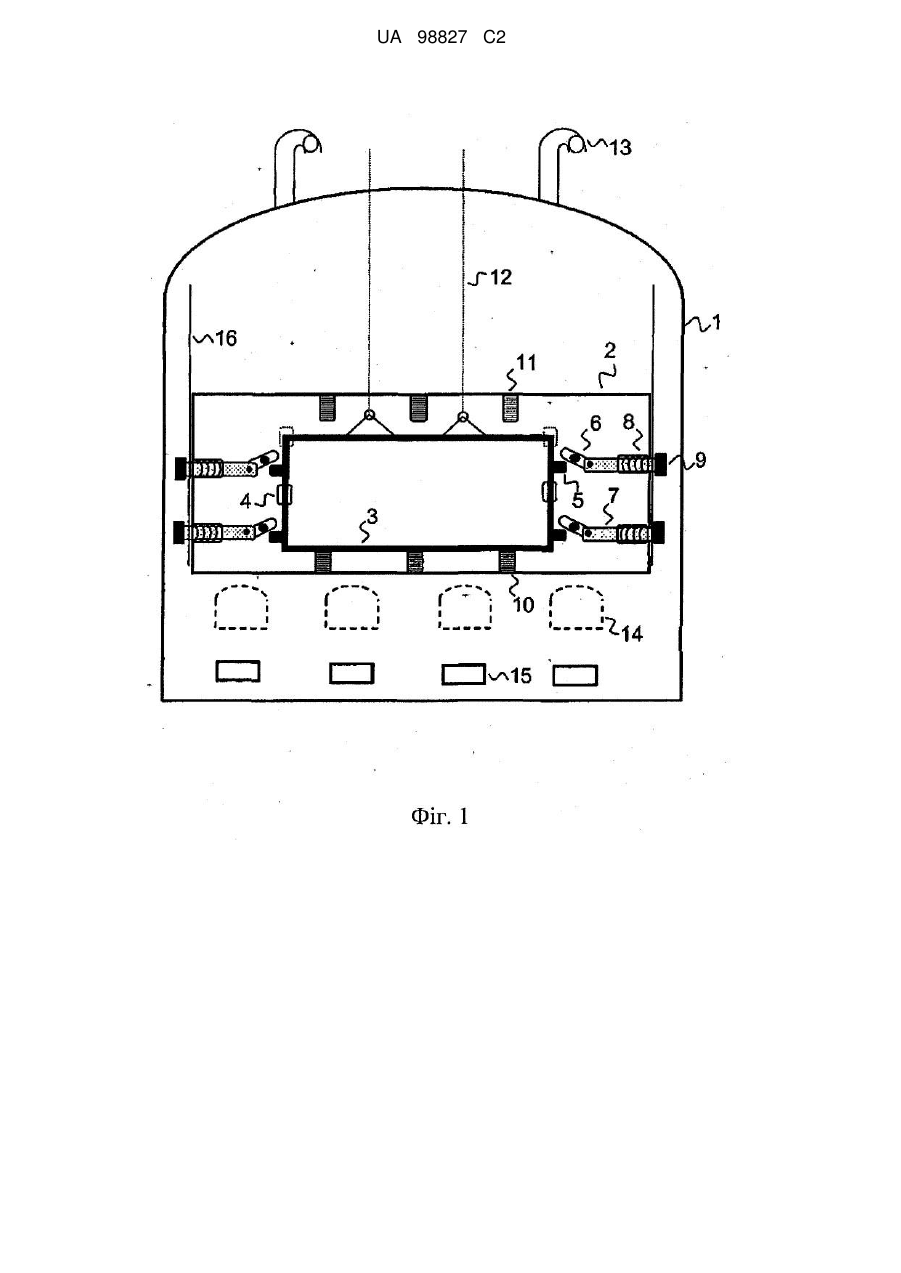

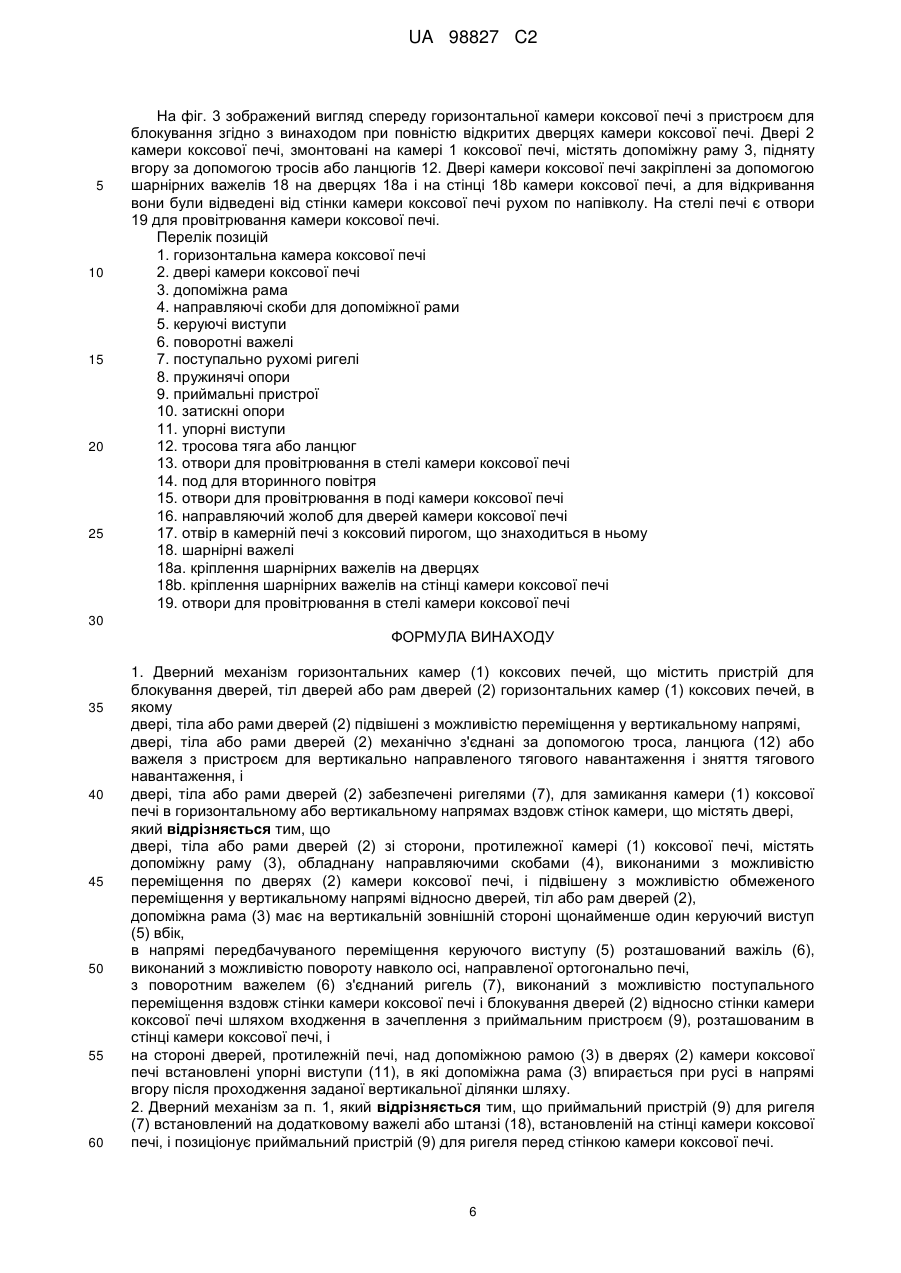

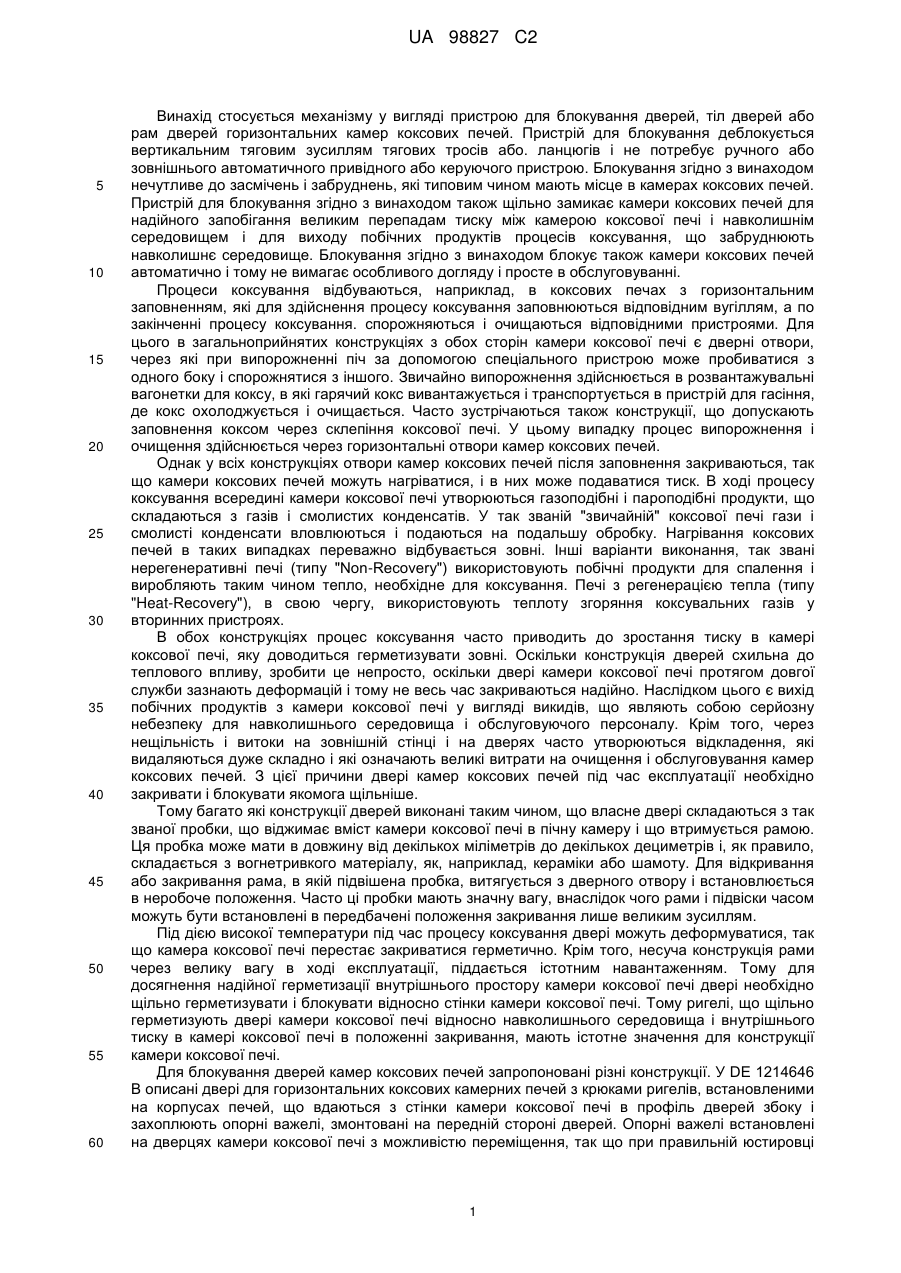

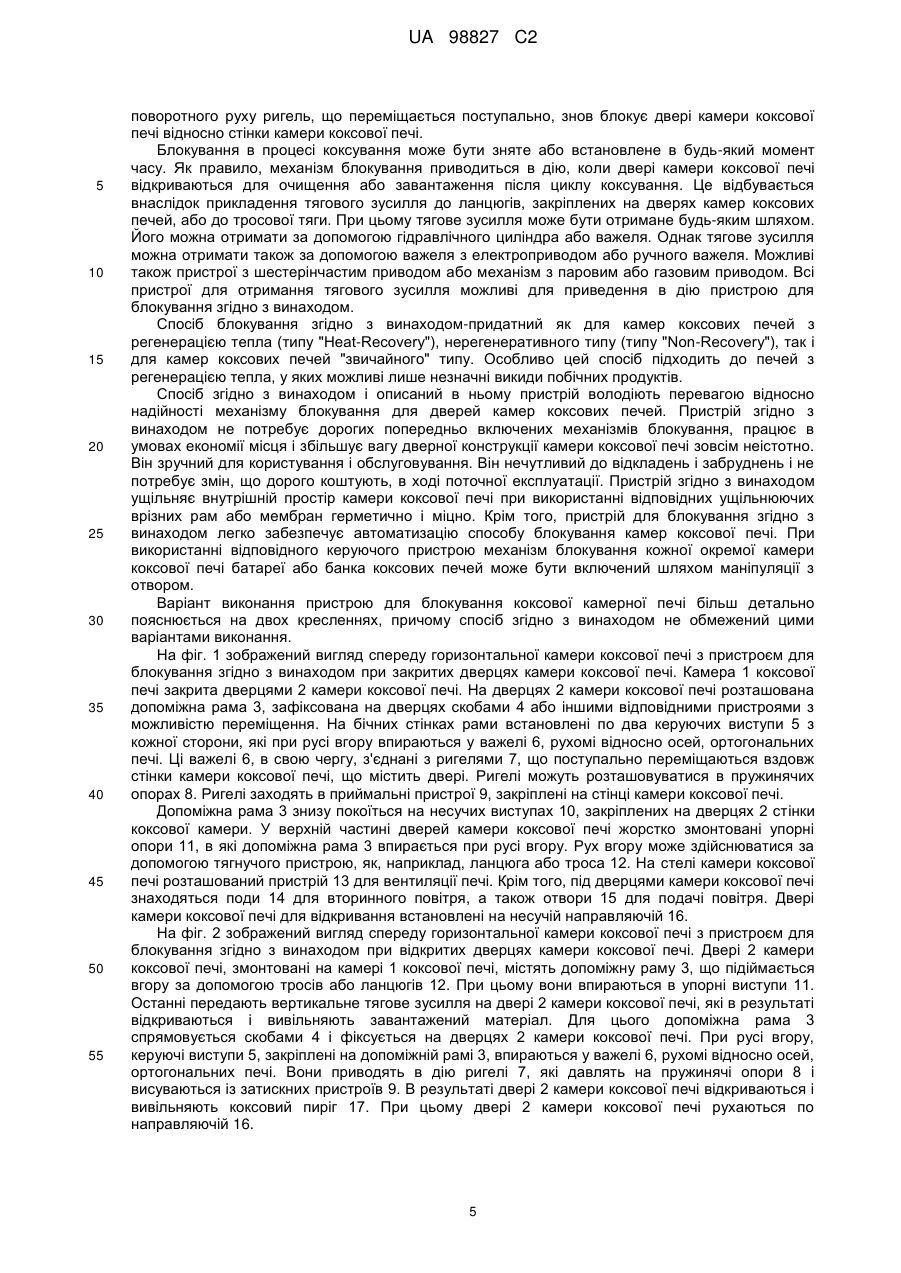

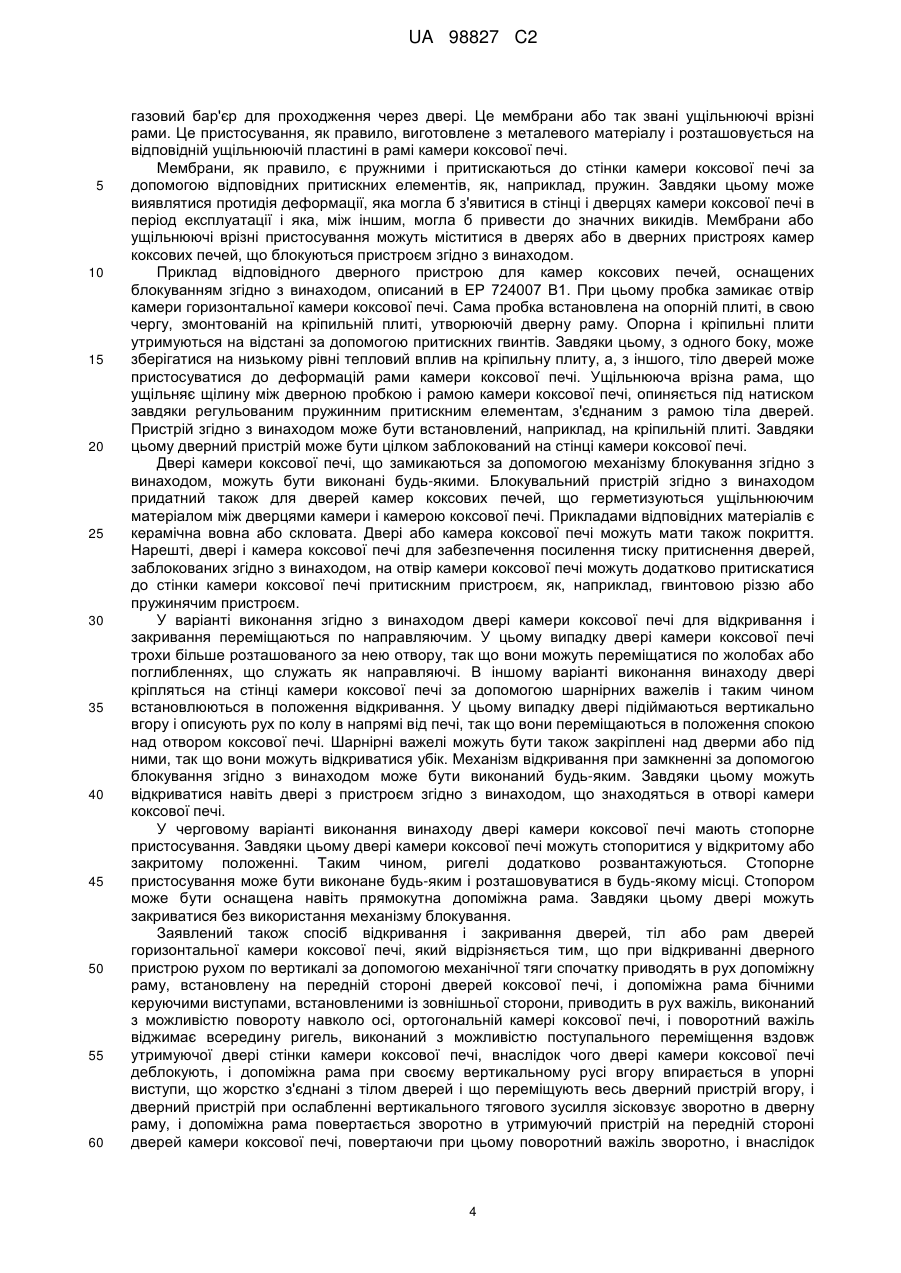

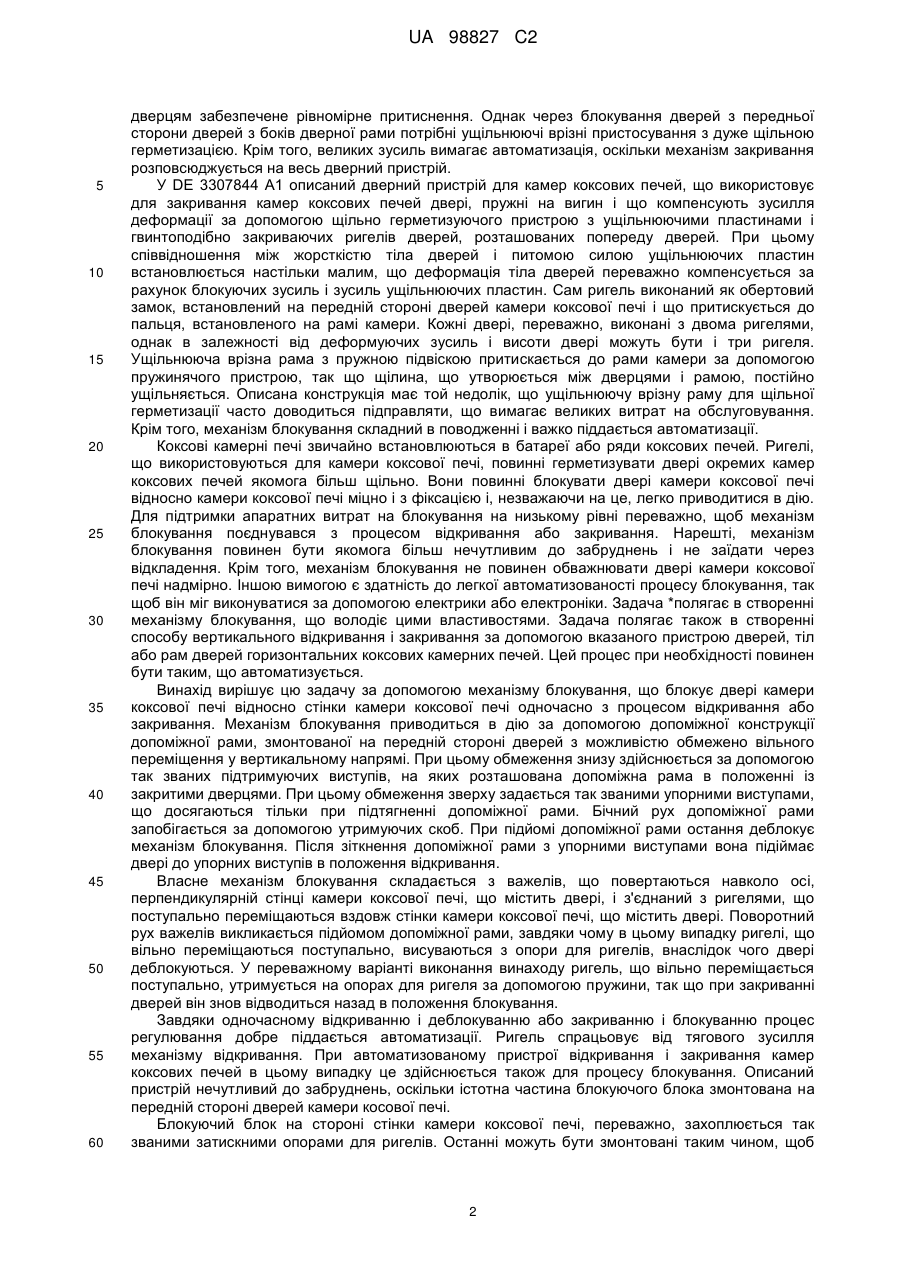

Реферат: Винахід належить до дверного механізму горизонтальних коксових печей, що містить пристрій для блокування горизонтальних камер коксової печі, що спрацьовує за допомогою допоміжної рами, встановленої на дверцях камери коксової печі. Рух допоміжної рами по дверцях камери коксової печі у вертикальному напрямі обмежений. При русі вгору допоміжна рама впирається в жорстко змонтовані зверху на дверцях камери коксової печі упорні виступи, що передають вертикальне тягове зусилля на двері печі. При русі вгору допоміжна рама приводить в дію важелі, що повертаються навколо осі, ортогональної коксовій камерній печі, які з'єднані з ригелем, що вільно рухається поступально. При приведенні в дію важеля він висуває ригель із затискного упора для ригеля, змонтованого на дверцях камери коксової печі, так що двері камери коксової печі деблокуються і відкриваються. Двері камери коксової печі у варіанті виконання винаходу стопоряться у відкритому або закритому положенні за допомогою відповідного для цього пристрою. Крім того, заявлено спосіб для блокування дверей, тіл дверей або рам дверей горизонтальних камер коксових печей. UA 98827 C2 (12) UA 98827 C2 UA 98827 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується механізму у вигляді пристрою для блокування дверей, тіл дверей або рам дверей горизонтальних камер коксових печей. Пристрій для блокування деблокується вертикальним тяговим зусиллям тягових тросів або. ланцюгів і не потребує ручного або зовнішнього автоматичного привідного або керуючого пристрою. Блокування згідно з винаходом нечутливе до засмічень і забруднень, які типовим чином мають місце в камерах коксових печей. Пристрій для блокування згідно з винаходом також щільно замикає камери коксових печей для надійного запобігання великим перепадам тиску між камерою коксової печі і навколишнім середовищем і для виходу побічних продуктів процесів коксування, що забруднюють навколишнє середовище. Блокування згідно з винаходом блокує також камери коксових печей автоматично і тому не вимагає особливого догляду і просте в обслуговуванні. Процеси коксування відбуваються, наприклад, в коксових печах з горизонтальним заповненням, які для здійснення процесу коксування заповнюються відповідним вугіллям, а по закінченні процесу коксування. спорожняються і очищаються відповідними пристроями. Для цього в загальноприйнятих конструкціях з обох сторін камери коксової печі є дверні отвори, через які при випорожненні піч за допомогою спеціального пристрою може пробиватися з одного боку і спорожнятися з іншого. Звичайно випорожнення здійснюється в розвантажувальні вагонетки для коксу, в які гарячий кокс вивантажується і транспортується в пристрій для гасіння, де кокс охолоджується і очищається. Часто зустрічаються також конструкції, що допускають заповнення коксом через склепіння коксової печі. У цьому випадку процес випорожнення і очищення здійснюється через горизонтальні отвори камер коксових печей. Однак у всіх конструкціях отвори камер коксових печей після заповнення закриваються, так що камери коксових печей можуть нагріватися, і в них може подаватися тиск. В ході процесу коксування всередині камери коксової печі утворюються газоподібні і пароподібні продукти, що складаються з газів і смолистих конденсатів. У так званій "звичайній" коксової печі гази і смолисті конденсати вловлюються і подаються на подальшу обробку. Нагрівання коксових печей в таких випадках переважно відбувається зовні. Інші варіанти виконання, так звані нерегенеративні печі (типу "Non-Recovery") використовують побічні продукти для спалення і виробляють таким чином тепло, необхідне для коксування. Печі з регенерацією тепла (типу "Heat-Recovery"), в свою чергу, використовують теплоту згоряння коксувальних газів у вторинних пристроях. В обох конструкціях процес коксування часто приводить до зростання тиску в камері коксової печі, яку доводиться герметизувати зовні. Оскільки конструкція дверей схильна до теплового впливу, зробити це непросто, оскільки двері камери коксової печі протягом довгої служби зазнають деформацій і тому не весь час закриваються надійно. Наслідком цього є вихід побічних продуктів з камери коксової печі у вигляді викидів, що являють собою серйозну небезпеку для навколишнього середовища і обслуговуючого персоналу. Крім того, через нещільність і витоки на зовнішній стінці і на дверях часто утворюються відкладення, які видаляються дуже складно і які означають великі витрати на очищення і обслуговування камер коксових печей. З цієї причини двері камер коксових печей під час експлуатації необхідно закривати і блокувати якомога щільніше. Тому багато які конструкції дверей виконані таким чином, що власне двері складаються з так званої пробки, що віджимає вміст камери коксової печі в пічну камеру і що втримується рамою. Ця пробка може мати в довжину від декількох міліметрів до декількох дециметрів і, як правило, складається з вогнетривкого матеріалу, як, наприклад, кераміки або шамоту. Для відкривання або закривання рама, в якій підвішена пробка, витягується з дверного отвору і встановлюється в неробоче положення. Часто ці пробки мають значну вагу, внаслідок чого рами і підвіски часом можуть бути встановлені в передбачені положення закривання лише великим зусиллям. Під дією високої температури під час процесу коксування двері можуть деформуватися, так що камера коксової печі перестає закриватися герметично. Крім того, несуча конструкція рами через велику вагу в ході експлуатації, піддається істотним навантаженням. Тому для досягнення надійної герметизації внутрішнього простору камери коксової печі двері необхідно щільно герметизувати і блокувати відносно стінки камери коксової печі. Тому ригелі, що щільно герметизують двері камери коксової печі відносно навколишнього середовища і внутрішнього тиску в камері коксової печі в положенні закривання, мають істотне значення для конструкції камери коксової печі. Для блокування дверей камер коксових печей запропоновані різні конструкції. У DE 1214646 В описані двері для горизонтальних коксових камерних печей з крюками ригелів, встановленими на корпусах печей, що вдаються з стінки камери коксової печі в профіль дверей збоку і захоплюють опорні важелі, змонтовані на передній стороні дверей. Опорні важелі встановлені на дверцях камери коксової печі з можливістю переміщення, так що при правильній юстировці 1 UA 98827 C2 5 10 15 20 25 30 35 40 45 50 55 60 дверцям забезпечене рівномірне притиснення. Однак через блокування дверей з передньої сторони дверей з боків дверної рами потрібні ущільнюючі врізні пристосування з дуже щільною герметизацією. Крім того, великих зусиль вимагає автоматизація, оскільки механізм закривання розповсюджується на весь дверний пристрій. У DE 3307844 A1 описаний дверний пристрій для камер коксових печей, що використовує для закривання камер коксових печей двері, пружні на вигин і що компенсують зусилля деформації за допомогою щільно герметизуючого пристрою з ущільнюючими пластинами і гвинтоподібно закриваючих ригелів дверей, розташованих попереду дверей. При цьому співвідношення між жорсткістю тіла дверей і питомою силою ущільнюючих пластин встановлюється настільки малим, що деформація тіла дверей переважно компенсується за рахунок блокуючих зусиль і зусиль ущільнюючих пластин. Сам ригель виконаний як обертовий замок, встановлений на передній стороні дверей камери коксової печі і що притискується до пальця, встановленого на рамі камери. Кожні двері, переважно, виконані з двома ригелями, однак в залежності від деформуючих зусиль і висоти двері можуть бути і три ригеля. Ущільнююча врізна рама з пружною підвіскою притискається до рами камери за допомогою пружинячого пристрою, так що щілина, що утворюється між дверцями і рамою, постійно ущільняється. Описана конструкція має той недолік, що ущільнюючу врізну раму для щільної герметизації часто доводиться підправляти, що вимагає великих витрат на обслуговування. Крім того, механізм блокування складний в поводженні і важко піддається автоматизації. Коксові камерні печі звичайно встановлюються в батареї або ряди коксових печей. Ригелі, що використовуються для камери коксової печі, повинні герметизувати двері окремих камер коксових печей якомога більш щільно. Вони повинні блокувати двері камери коксової печі відносно камери коксової печі міцно і з фіксацією і, незважаючи на це, легко приводитися в дію. Для підтримки апаратних витрат на блокування на низькому рівні переважно, щоб механізм блокування поєднувався з процесом відкривання або закривання. Нарешті, механізм блокування повинен бути якомога більш нечутливим до забруднень і не заїдати через відкладення. Крім того, механізм блокування не повинен обважнювати двері камери коксової печі надмірно. Іншою вимогою є здатність до легкої автоматизованості процесу блокування, так щоб він міг виконуватися за допомогою електрики або електроніки. Задача *полягає в створенні механізму блокування, що володіє цими властивостями. Задача полягає також в створенні способу вертикального відкривання і закривання за допомогою вказаного пристрою дверей, тіл або рам дверей горизонтальних коксових камерних печей. Цей процес при необхідності повинен бути таким, що автоматизується. Винахід вирішує цю задачу за допомогою механізму блокування, що блокує двері камери коксової печі відносно стінки камери коксової печі одночасно з процесом відкривання або закривання. Механізм блокування приводиться в дію за допомогою допоміжної конструкції допоміжної рами, змонтованої на передній стороні дверей з можливістю обмежено вільного переміщення у вертикальному напрямі. При цьому обмеження знизу здійснюється за допомогою так званих підтримуючих виступів, на яких розташована допоміжна рама в положенні із закритими дверцями. При цьому обмеження зверху задається так званими упорними виступами, що досягаються тільки при підтягненні допоміжної рами. Бічний рух допоміжної рами запобігається за допомогою утримуючих скоб. При підйомі допоміжної рами остання деблокує механізм блокування. Після зіткнення допоміжної рами з упорними виступами вона підіймає двері до упорних виступів в положення відкривання. Власне механізм блокування складається з важелів, що повертаються навколо осі, перпендикулярній стінці камери коксової печі, що містить двері, і з'єднаний з ригелями, що поступально переміщаються вздовж стінки камери коксової печі, що містить двері. Поворотний рух важелів викликається підйомом допоміжної рами, завдяки чому в цьому випадку ригелі, що вільно переміщаються поступально, висуваються з опори для ригелів, внаслідок чого двері деблокуються. У переважному варіанті виконання винаходу ригель, що вільно переміщається поступально, утримується на опорах для ригеля за допомогою пружини, так що при закриванні дверей він знов відводиться назад в положення блокування. Завдяки одночасному відкриванню і деблокуванню або закриванню і блокуванню процес регулювання добре піддається автоматизації. Ригель спрацьовує від тягового зусилля механізму відкривання. При автоматизованому пристрої відкривання і закривання камер коксових печей в цьому випадку це здійснюється також для процесу блокування. Описаний пристрій нечутливий до забруднень, оскільки істотна частина блокуючого блока змонтована на передній стороні дверей камери косової печі. Блокуючий блок на стороні стінки камери коксової печі, переважно, захоплюється так званими затискними опорами для ригелів. Останні можуть бути змонтовані таким чином, щоб 2 UA 98827 C2 5 10 15 20 25 30 35 40 45 50 55 60 двері камери коксової печі закривалися урівень зі стінкою камери коксової печі. Для цього двері камери коксової печі відкриваються в стінці камери коксової печі за допомогою ригелів, закріплених на дверях камери коксової печі, по напівколу. Однак, як правило, конструкція дверей виступає з конструкції камери коксової печі. У цьому випадку в стінці камери коксової печі монтуються поручні, що забезпечують затиск ригелів в положенні попереду стінки камери коксової печі. Це особливо до речі в тому випадку, коли двері камери коксової печі зроблені з пробки з кріпильним пристроєм попереду, так що дверний пристрій просторово виступає з стінки камери коксової печі. Завдяки цьому за допомогою пристрою для блокування згідно з винаходом можливо блокування практично всіх конструкцій дверей горизонтальних коксових камерних печей. Зокрема, заявлений дверний механізм горизонтальних камер коксових печей, що містить пристрій для блокування дверей, тіл або рам дверей горизонтальних камер коксових печей, причому двері, тіла або рами дверей підвішені з можливістю переміщення у вертикальному напрямі, і двері, тіла або рами дверей механічно з'єднані за допомогою троса, ланцюга або важеля з пристроєм для вертикально направленого тягового навантаження і зняття тягового навантаження, і двері, тіла або рами дверей забезпечені ригелями, що замикають камеру коксової печі в горизонтальному або вертикальному напрямах вздовж стінок камер, що містять двері, який відрізняється тим, що двері, тіла або рами дверей зі сторони, протилежній камері коксової печі, містять допоміжну раму, що направляється скобами, що переміщаються по дверцям камери коксової печі, і підвішену з можливістю обмежено вільного переміщення у вертикальному напрямі відносно дверей, тіл або рами дверей, і допоміжна рама на вертикальній зовнішній стороні має щонайменше один керуючий виступ вбік, і в напрямі руху керуючого виступу розташований важіль, виконаний з можливістю повороту навколо осі, направленої ортогонально печі, і з поворотним важелем з'єднаний ригель, виконаний з можливістю поступального переміщення вздовж стінки камери коксової печі в напрямку назовні відносно дверей і блокування дверей шляхом входження в зачеплення з приймальним пристроєм в стінці камери коксової печі відносно стінки камери коксової печі, і на стороні дверей, протилежної печі, над допоміжною рамою в дверях камери коксової печі встановлені упорні виступи, в які допоміжна рама впирається при русі в напрямі вгору після проходження заданої вертикальної дільниці шляху. Допоміжна рама для виготовлення пристрою згідно з винаходом, переважно, виконана прямокутною. Однак її можна сконструювати круглою або квадратною. Зрештою придатною є будь-яка форма, що забезпечує міцний рамковий пристрій для виконання мети згідно з винаходом. Для забезпечення автоматичного блокування при закриванні і опусканні допоміжної рами блокуючий ригель, встановлений в дверцях камери коксової печі, встановлений, переважно, в пружинячому пристрої. Завдяки цьому ригель після зворотного ходу вільно поворотного важеля повертається в початкове положення блокування. Цього ж можна також досягти за допомогою множини керуючих виступів, що повертають поворотний важіль зворотно. Однак, як правило, це веде до додаткових витрат на конструкцію і виявляється менш надійним. Винахід, переважно, дозволяє встановити по два керуючих виступи із з'єднаними з ними блокуючими блоками з кожної сторони дверей камери коксової печі. В залежності від потреби може бути достатньо навіть одного керуючого виступу із з'єднаними з ним блокуючими блоками. Однак зрештою з кожної сторони дверей камери коксової печі може бути використана будь-яка кількість керуючих виступів із з'єднаними з ними блокуючими блоками. Пристрої для блокування можуть замикати двері камери коксової печі в будь-яких напрямах. Таким чином, можна примусити ригелі замикати двері камери коксової печі збоку від дверей. Однак можна також примусити ригелі замикати двері зверху дверей. Нарешті, ригелі можуть замикати двері в будьякому напрямі відносно останніх. Для затиску ригелів на стінці камери коксової печі є відповідне затискне пристосування для ригелів. В одному з варіантів виконання винаходу затискні опори для ригелів у вигляді затискного пристосування для ригелів розташовуються прямо на стінці камери коксової печі. Однак для більшості конструкцій дверей камер коксових печей переважно, щоб затискне пристосування для ригелів знаходилося у важелі або в. шарнірному важелі, розташованому попереду стінки камери коксової печі. Завдяки цьому за допомогою пристрою для блокування згідно з винаходом можуть блокуватися також конструкції дверей, що мають більш дорогу конструкцію пробки. Само собою зрозуміло, двері камер коксових печей, забезпечені пристроєм для блокування згідно з винаходом, можуть бути виконані будь-якими. Для можливо кращої герметизації процесу коксування відносно навколишнього середовища між дверцями камери коксової печі і стінкою камери коксової печі, як правило, розташовуються конструкції, що являють собою 3 UA 98827 C2 5 10 15 20 25 30 35 40 45 50 55 60 газовий бар'єр для проходження через двері. Це мембрани або так звані ущільнюючі врізні рами. Це пристосування, як правило, виготовлене з металевого матеріалу і розташовується на відповідній ущільнюючій пластині в рамі камери коксової печі. Мембрани, як правило, є пружними і притискаються до стінки камери коксової печі за допомогою відповідних притискних елементів, як, наприклад, пружин. Завдяки цьому може виявлятися протидія деформації, яка могла б з'явитися в стінці і дверцях камери коксової печі в період експлуатації і яка, між іншим, могла б привести до значних викидів. Мембрани або ущільнюючі врізні пристосування можуть міститися в дверях або в дверних пристроях камер коксових печей, що блокуються пристроєм згідно з винаходом. Приклад відповідного дверного пристрою для камер коксових печей, оснащених блокуванням згідно з винаходом, описаний в EP 724007 B1. При цьому пробка замикає отвір камери горизонтальної камери коксової печі. Сама пробка встановлена на опорній плиті, в свою чергу, змонтованій на кріпильній плиті, утворюючій дверну раму. Опорна і кріпильні плити утримуються на відстані за допомогою притискних гвинтів. Завдяки цьому, з одного боку, може зберігатися на низькому рівні тепловий вплив на кріпильну плиту, а, з іншого, тіло дверей може пристосуватися до деформацій рами камери коксової печі. Ущільнююча врізна рама, що ущільняє щілину між дверною пробкою і рамою камери коксової печі, опиняється під натиском завдяки регульованим пружинним притискним елементам, з'єднаним з рамою тіла дверей. Пристрій згідно з винаходом може бути встановлений, наприклад, на кріпильній плиті. Завдяки цьому дверний пристрій може бути цілком заблокований на стінці камери коксової печі. Двері камери коксової печі, що замикаються за допомогою механізму блокування згідно з винаходом, можуть бути виконані будь-якими. Блокувальний пристрій згідно з винаходом придатний також для дверей камер коксових печей, що герметизуються ущільнюючим матеріалом між дверцями камери і камерою коксової печі. Прикладами відповідних матеріалів є керамічна вовна або скловата. Двері або камера коксової печі можуть мати також покриття. Нарешті, двері і камера коксової печі для забезпечення посилення тиску притиснення дверей, заблокованих згідно з винаходом, на отвір камери коксової печі можуть додатково притискатися до стінки камери коксової печі притискним пристроєм, як, наприклад, гвинтовою різзю або пружинячим пристроєм. У варіанті виконання згідно з винаходом двері камери коксової печі для відкривання і закривання переміщаються по направляючим. У цьому випадку двері камери коксової печі трохи більше розташованого за нею отвору, так що вони можуть переміщатися по жолобах або поглибленнях, що служать як направляючі. В іншому варіанті виконання винаходу двері кріпляться на стінці камери коксової печі за допомогою шарнірних важелів і таким чином встановлюються в положення відкривання. У цьому випадку двері підіймаються вертикально вгору і описують рух по колу в напрямі від печі, так що вони переміщаються в положення спокою над отвором коксової печі. Шарнірні важелі можуть бути також закріплені над дверми або під ними, так що вони можуть відкриватися убік. Механізм відкривання при замкненні за допомогою блокування згідно з винаходом може бути виконаний будь-яким. Завдяки цьому можуть відкриватися навіть двері з пристроєм згідно з винаходом, що знаходяться в отворі камери коксової печі. У черговому варіанті виконання винаходу двері камери коксової печі мають стопорне пристосування. Завдяки цьому двері камери коксової печі можуть стопоритися у відкритому або закритому положенні. Таким чином, ригелі додатково розвантажуються. Стопорне пристосування може бути виконане будь-яким і розташовуватися в будь-якому місці. Стопором може бути оснащена навіть прямокутна допоміжна рама. Завдяки цьому двері можуть закриватися без використання механізму блокування. Заявлений також спосіб відкривання і закривання дверей, тіл або рам дверей горизонтальної камери коксової печі, який відрізняється тим, що при відкриванні дверного пристрою рухом по вертикалі за допомогою механічної тяги спочатку приводять в рух допоміжну раму, встановлену на передній стороні дверей коксової печі, і допоміжна рама бічними керуючими виступами, встановленими із зовнішньої сторони, приводить в рух важіль, виконаний з можливістю повороту навколо осі, ортогональній камері коксової печі, і поворотний важіль віджимає всередину ригель, виконаний з можливістю поступального переміщення вздовж утримуючої двері стінки камери коксової печі, внаслідок чого двері камери коксової печі деблокують, і допоміжна рама при своєму вертикальному русі вгору впирається в упорні виступи, що жорстко з'єднані з тілом дверей і що переміщують весь дверний пристрій вгору, і дверний пристрій при ослабленні вертикального тягового зусилля зісковзує зворотно в дверну раму, і допоміжна рама повертається зворотно в утримуючий пристрій на передній стороні дверей камери коксової печі, повертаючи при цьому поворотний важіль зворотно, і внаслідок 4 UA 98827 C2 5 10 15 20 25 30 35 40 45 50 55 поворотного руху ригель, що переміщається поступально, знов блокує двері камери коксової печі відносно стінки камери коксової печі. Блокування в процесі коксування може бути зняте або встановлене в будь-який момент часу. Як правило, механізм блокування приводиться в дію, коли двері камери коксової печі відкриваються для очищення або завантаження після циклу коксування. Це відбувається внаслідок прикладення тягового зусилля до ланцюгів, закріплених на дверях камер коксових печей, або до тросової тяги. При цьому тягове зусилля може бути отримане будь-яким шляхом. Його можна отримати за допомогою гідравлічного циліндра або важеля. Однак тягове зусилля можна отримати також за допомогою важеля з електроприводом або ручного важеля. Можливі також пристрої з шестерінчастим приводом або механізм з паровим або газовим приводом. Всі пристрої для отримання тягового зусилля можливі для приведення в дію пристрою для блокування згідно з винаходом. Спосіб блокування згідно з винаходом-придатний як для камер коксових печей з регенерацією тепла (типу "Heat-Recovery"), нерегенеративного типу (типу "Non-Recovery"), так і для камер коксових печей "звичайного" типу. Особливо цей спосіб підходить до печей з регенерацією тепла, у яких можливі лише незначні викиди побічних продуктів. Спосіб згідно з винаходом і описаний в ньому пристрій володіють перевагою відносно надійності механізму блокування для дверей камер коксових печей. Пристрій згідно з винаходом не потребує дорогих попередньо включених механізмів блокування, працює в умовах економії місця і збільшує вагу дверної конструкції камери коксової печі зовсім неістотно. Він зручний для користування і обслуговування. Він нечутливий до відкладень і забруднень і не потребує змін, що дорого коштують, в ході поточної експлуатації. Пристрій згідно з винаходом ущільняє внутрішній простір камери коксової печі при використанні відповідних ущільнюючих врізних рам або мембран герметично і міцно. Крім того, пристрій для блокування згідно з винаходом легко забезпечує автоматизацію способу блокування камер коксової печі. При використанні відповідного керуючого пристрою механізм блокування кожної окремої камери коксової печі батареї або банка коксових печей може бути включений шляхом маніпуляції з отвором. Варіант виконання пристрою для блокування коксової камерної печі більш детально пояснюється на двох кресленнях, причому спосіб згідно з винаходом не обмежений цими варіантами виконання. На фіг. 1 зображений вигляд спереду горизонтальної камери коксової печі з пристроєм для блокування згідно з винаходом при закритих дверцях камери коксової печі. Камера 1 коксової печі закрита дверцями 2 камери коксової печі. На дверцях 2 камери коксової печі розташована допоміжна рама 3, зафіксована на дверцях скобами 4 або іншими відповідними пристроями з можливістю переміщення. На бічних стінках рами встановлені по два керуючих виступи 5 з кожної сторони, які при русі вгору впираються у важелі 6, рухомі відносно осей, ортогональних печі. Ці важелі 6, в свою чергу, з'єднані з ригелями 7, що поступально переміщаються вздовж стінки камери коксової печі, що містить двері. Ригелі можуть розташовуватися в пружинячих опорах 8. Ригелі заходять в приймальні пристрої 9, закріплені на стінці камери коксової печі. Допоміжна рама 3 знизу покоїться на несучих виступах 10, закріплених на дверцях 2 стінки коксової камери. У верхній частині дверей камери коксової печі жорстко змонтовані упорні опори 11, в які допоміжна рама 3 впирається при русі вгору. Рух вгору може здійснюватися за допомогою тягнучого пристрою, як, наприклад, ланцюга або троса 12. На стелі камери коксової печі розташований пристрій 13 для вентиляції печі. Крім того, під дверцями камери коксової печі знаходяться поди 14 для вторинного повітря, а також отвори 15 для подачі повітря. Двері камери коксової печі для відкривання встановлені на несучій направляючій 16. На фіг. 2 зображений вигляд спереду горизонтальної камери коксової печі з пристроєм для блокування згідно з винаходом при відкритих дверцях камери коксової печі. Двері 2 камери коксової печі, змонтовані на камері 1 коксової печі, містять допоміжну раму 3, що підіймається вгору за допомогою тросів або ланцюгів 12. При цьому вони впираються в упорні виступи 11. Останні передають вертикальне тягове зусилля на двері 2 камери коксової печі, які в результаті відкриваються і вивільняють завантажений матеріал. Для цього допоміжна рама 3 спрямовується скобами 4 і фіксується на дверцях 2 камери коксової печі. При русі вгору, керуючі виступи 5, закріплені на допоміжній рамі 3, впираються у важелі 6, рухомі відносно осей, ортогональних печі. Вони приводять в дію ригелі 7, які давлять на пружинячі опори 8 і висуваються із затискних пристроїв 9. В результаті двері 2 камери коксової печі відкриваються і вивільняють коксовий пиріг 17. При цьому двері 2 камери коксової печі рухаються по направляючій 16. 5 UA 98827 C2 5 10 15 20 25 На фіг. 3 зображений вигляд спереду горизонтальної камери коксової печі з пристроєм для блокування згідно з винаходом при повністю відкритих дверцях камери коксової печі. Двері 2 камери коксової печі, змонтовані на камері 1 коксової печі, містять допоміжну раму 3, підняту вгоруза допомогою тросів або ланцюгів 12. Двері камери коксової печі закріплені за допомогою шарнірних важелів 18 на дверцях 18а і на стінці 18b камери коксової печі, а для відкривання вони були відведені від стінки камери коксової печі рухом по напівколу. На стелі печі є отвори 19 для провітрювання камери коксової печі. Перелік позицій 1. горизонтальна камера коксової печі 2. двері камери коксової печі 3. допоміжна рама 4. направляючі скоби для допоміжної рами 5. керуючі виступи 6. поворотні важелі 7. поступально рухомі ригелі 8. пружинячі опори 9. приймальні пристрої 10. затискні опори 11. упорні виступи 12. тросова тяга або ланцюг 13. отвори для провітрювання в стелі камери коксової печі 14. под для вторинного повітря 15. отвори для провітрювання в поді камери коксової печі 16. направляючий жолоб для дверей камери коксової печі 17. отвір в камерній печі з коксовий пирогом, що знаходиться в ньому 18. шарнірні важелі 18а. кріплення шарнірних важелів на дверцях 18b. кріплення шарнірних важелів на стінці камери коксової печі 19. отвори для провітрювання в стелі камери коксової печі 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Дверний механізм горизонтальних камер (1) коксових печей, що містить пристрій для блокування дверей, тіл дверей або рам дверей (2) горизонтальних камер (1) коксових печей, в якому двері, тіла або рами дверей (2) підвішені з можливістю переміщення у вертикальному напрямі, двері, тіла або рами дверей (2) механічно з'єднані за допомогою троса, ланцюга (12) або важеля з пристроєм для вертикально направленого тягового навантаження і зняття тягового навантаження, і двері, тіла або рами дверей (2) забезпечені ригелями (7), для замикання камери (1) коксової печі в горизонтальному або вертикальному напрямах вздовж стінок камери, що містять двері, який відрізняється тим, що двері, тіла або рами дверей (2) зі сторони, протилежної камері (1) коксової печі, містять допоміжну раму (3), обладнану направляючими скобами (4), виконаними з можливістю переміщення по дверях (2) камери коксової печі, і підвішену з можливістю обмеженого переміщення у вертикальному напрямі відносно дверей, тіл або рам дверей (2), допоміжна рама (3) має на вертикальній зовнішній стороні щонайменше один керуючий виступ (5) вбік, в напрямі передбачуваного переміщення керуючого виступу (5) розташований важіль (6), виконаний з можливістю повороту навколо осі, направленої ортогонально печі, з поворотним важелем (6) з'єднаний ригель (7), виконаний з можливістю поступального переміщення вздовж стінки камери коксової печі і блокування дверей (2) відносно стінки камери коксової печі шляхом входження в зачеплення з приймальним пристроєм (9), розташованим в стінці камери коксової печі, і на стороні дверей, протилежній печі, над допоміжною рамою (3) в дверях (2) камери коксової печі встановлені упорні виступи (11), в які допоміжна рама (3) впирається при русі в напрямі вгору після проходження заданої вертикальної ділянки шляху. 2. Дверний механізм за п. 1, який відрізняється тим, що приймальний пристрій (9) для ригеля (7) встановлений на додатковому важелі або штанзі (18), встановленій на стінці камери коксової печі, і позиціонує приймальний пристрій (9) для ригеля перед стінкою камери коксової печі. 6 UA 98827 C2 5 10 15 20 25 30 35 40 45 3. Дверний механізм за п. 1 або 2, який відрізняється тим, що допоміжна рама (3) виконана прямокутною. 4. Дверний механізм за будь-яким з пп. 1-3, який відрізняється тим, що ригелі (7) виконані з можливістю блокування зовні дверей (2) камери коксової печі горизонтально стороні вздовж стінки камери коксової печі. 5. Дверний механізм за будь-яким з пп. 1-4, який відрізняється тим, що ригелі (7), які виконані з можливістю вільного поступального переміщення в напрямку назовні відносно дверей, забезпечені пружинячим пристроєм (8) для повернення їх в положення блокування дверей (2) камери коксової печі. 6. Дверний механізм за будь-яким з пп. 1-5, який відрізняється тим, що двері (2), які блокують камеру (1) коксової печі, забезпечені з'єднаною зі стінкою камери коксової печі шарнірною штангою (18), яка забезпечує рух по півколу, спрямований при вертикальному русі вгору від печі. 7. Дверний механізм за будь-яким з пп. 1-6, який відрізняється тим, що допоміжна рама (3), що знаходиться на дверцях (2) зі сторони, протилежної камері коксової печі, має стопорний пристрій. 8. Дверний механізм за будь-яким з пп. 1-7, який відрізняється тим, що вертикальні сторони допоміжної рами, направлені назовні відносно дверей, містять по два керуючих виступи (5) на сторону з тією ж кількістю важелів (6), виконаних з можливістю повороту в напрямі передбачуваного переміщення керуючих виступів (5) навколо осей, направлених ортогонально печі, і з'єднані з ними, направлені зовні відносно дверей ригелі (7) виконані з можливістю поступального переміщення вздовж стінки камери коксової печі в напрямку назовні відносно дверей. 9. Дверний механізм за будь-яким з пп. 1-8, який відрізняється тим, що двері (2) складаються з дверної рами, що містить жароміцну пробку, направлену в піч і придатну для притискання завантаженого матеріалу (17) коксової печі в камеру (1) коксової печі. 10. Спосіб відкривання і закривання дверей, тіл або рам дверей горизонтальної камери коксової печі, який відрізняється тим, що при відкриванні дверного пристрою (2) рухом по вертикалі за допомогою механічного тягового з'єднання (троса, ланцюга (12) або важеля) спочатку приводять в рух допоміжну раму (3), встановлену на передній стороні дверей (2) коксової печі, допоміжна рама (3) бічним керуючим виступом (5), який встановлений із зовнішньої сторони, приводить у рух важіль (6), виконаний з можливістю повороту навколо осі, ортогональної камері (1) коксової печі, і цим поворотним важелем (6) віджимають всередину ригель (7), виконаний з можливістю поступального переміщення вздовж стінки камери коксової печі, що містить двері, внаслідок чого двері (2) камери коксової печі деблокують, допоміжну раму (3) при її вертикальному русі вгору впирають в упорні виступи, що жорстко з'єднані з тілом дверей і переміщують весь дверний пристрій (2) вгору, причому дверний пристрій (2) при знятті вертикального тягового зусилля зісковзує зворотно в дверну раму, і допоміжну раму (3) повертають зворотно у втримуючий пристрій на передній стороні дверей камери коксової печі, повертають при цьому поворотний важіль (6) зворотно, причому внаслідок поворотного руху ригель (7), що поступально переміщується, знов блокує двері (2) камери коксової печі відносно стінки камери коксової печі. 11. Спосіб за п. 10, який відрізняється тим, що двері (2) камери коксової печі переміщують у вертикальному напрямі за допомогою тросової тяги (12) з гідроприводом. 7 UA 98827 C2 8 UA 98827 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
