Підставка для стійкого розміщення кавуна або дині

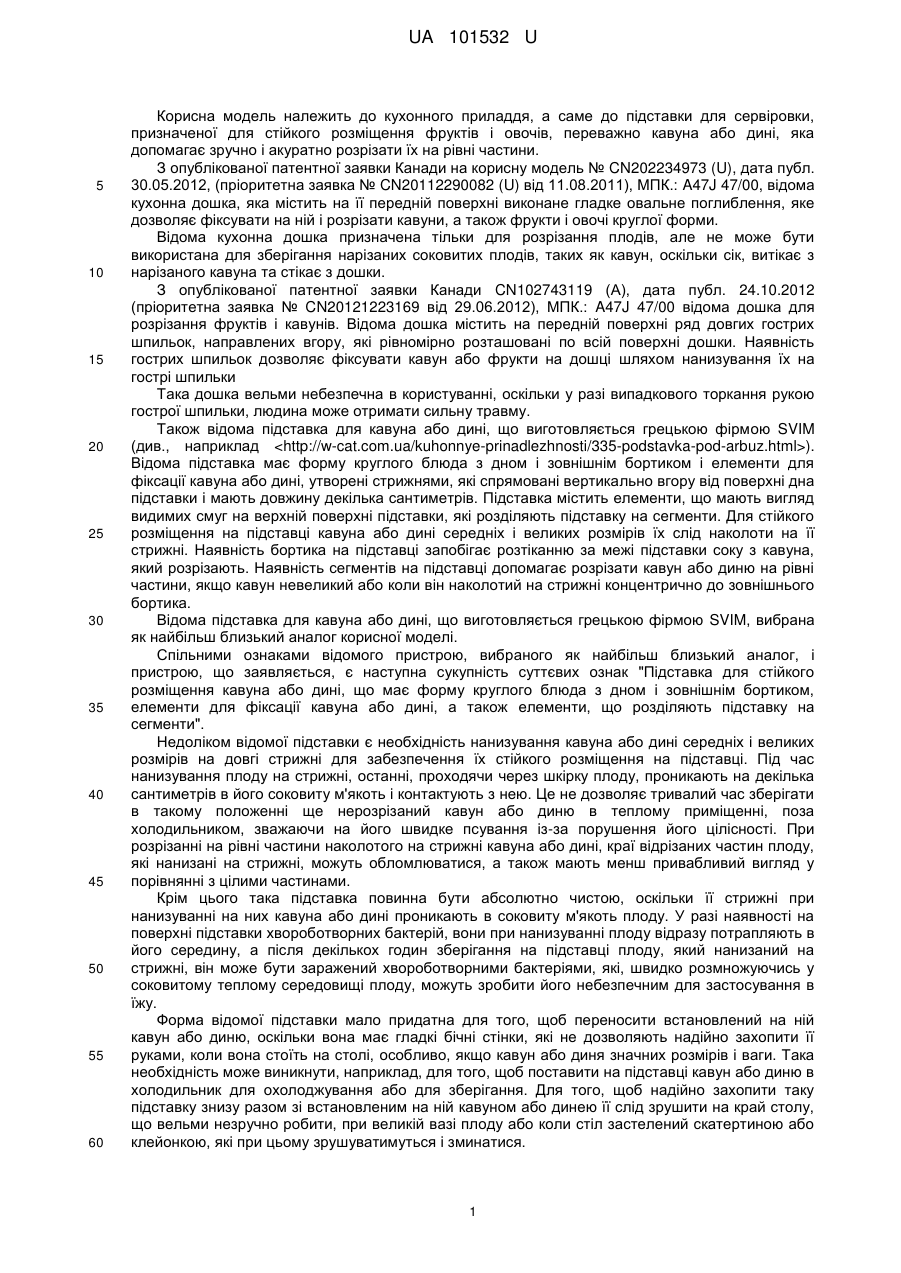

Реферат: Підставка для стійкого розміщення кавуна або дині має форму круглого блюда з дном і зовнішнім бортиком, елементи для фіксації кавуна або дині, а також елементи, що розділяють підставку на сегменти. Підставка містить додатковий внутрішній бортик, розташований концентрично і з кільцевим проміжком до зовнішнього бортика. Висота внутрішнього кільцевого бортика менше висоти зовнішнього бортика, зовнішній і внутрішній бортики на їх верхніх частинах містять опорні поверхні з елементами для фіксації, які виконані у вигляді шипів, а зверху в зовнішньому і внутрішньому бортиках виконані радіальні пази, які ділять бортики на рівні сегменти. При цьому радіальні пази, які виконані у внутрішньому бортику, розташовані напроти відповідних радіальних пазів, виконаних у зовнішньому бортику. UA 101532 U (54) ПІДСТАВКА ДЛЯ СТІЙКОГО РОЗМІЩЕННЯ КАВУНА АБО ДИНІ UA 101532 U UA 101532 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кухонного приладдя, а саме до підставки для сервіровки, призначеної для стійкого розміщення фруктів і овочів, переважно кавуна або дині, яка допомагає зручно і акуратно розрізати їх на рівні частини. З опублікованої патентної заявки Канади на корисну модель № CN202234973 (U), дата публ. 30.05.2012, (пріоритетна заявка № CN20112290082 (U) від 11.08.2011), МПК.: A47J 47/00, відома кухонна дошка, яка містить на її передній поверхні виконане гладке овальне поглиблення, яке дозволяє фіксувати на ній і розрізати кавуни, а також фрукти і овочі круглої форми. Відома кухонна дошка призначена тільки для розрізання плодів, але не може бути використана для зберігання нарізаних соковитих плодів, таких як кавун, оскільки сік, витікає з нарізаного кавуна та стікає з дошки. З опублікованої патентної заявки Канади CN102743119 (А), дата публ. 24.10.2012 (пріоритетна заявка № CN20121223169 від 29.06.2012), МПК.: A47J 47/00 відома дошка для розрізання фруктів і кавунів. Відома дошка містить на передній поверхні ряд довгих гострих шпильок, направлених вгору, які рівномірно розташовані по всій поверхні дошки. Наявність гострих шпильок дозволяє фіксувати кавун або фрукти на дошці шляхом нанизування їх на гострі шпильки Така дошка вельми небезпечна в користуванні, оскільки у разі випадкового торкання рукою гострої шпильки, людина може отримати сильну травму. Також відома підставка для кавуна або дині, що виготовляється грецькою фірмою SVIM (див., наприклад ). Відома підставка має форму круглого блюда з дном і зовнішнім бортиком і елементи для фіксації кавуна або дині, утворені стрижнями, які спрямовані вертикально вгору від поверхні дна підставки і мають довжину декілька сантиметрів. Підставка містить елементи, що мають вигляд видимих смуг на верхній поверхні підставки, які розділяють підставку на сегменти. Для стійкого розміщення на підставці кавуна або дині середніх і великих розмірів їх слід наколоти на її стрижні. Наявність бортика на підставці запобігає розтіканню за межі підставки соку з кавуна, який розрізають. Наявність сегментів на підставці допомагає розрізати кавун або диню на рівні частини, якщо кавун невеликий або коли він наколотий на стрижні концентрично до зовнішнього бортика. Відома підставка для кавуна або дині, що виготовляється грецькою фірмою SVIM, вибрана як найбільш близький аналог корисної моделі. Спільними ознаками відомого пристрою, вибраного як найбільш близький аналог, і пристрою, що заявляється, є наступна сукупність суттєвих ознак "Підставка для стійкого розміщення кавуна або дині, що має форму круглого блюда з дном і зовнішнім бортиком, елементи для фіксації кавуна або дині, а також елементи, що розділяють підставку на сегменти". Недоліком відомої підставки є необхідність нанизування кавуна або дині середніх і великих розмірів на довгі стрижні для забезпечення їх стійкого розміщення на підставці. Під час нанизування плоду на стрижні, останні, проходячи через шкірку плоду, проникають на декілька сантиметрів в його соковиту м'якоть і контактують з нею. Це не дозволяє тривалий час зберігати в такому положенні ще нерозрізаний кавун або диню в теплому приміщенні, поза холодильником, зважаючи на його швидке псування із-за порушення його цілісності. При розрізанні на рівні частини наколотого на стрижні кавуна або дині, краї відрізаних частин плоду, які нанизані на стрижні, можуть обломлюватися, а також мають менш привабливий вигляд у порівнянні з цілими частинами. Крім цього така підставка повинна бути абсолютно чистою, оскільки її стрижні при нанизуванні на них кавуна або дині проникають в соковиту м'якоть плоду. У разі наявності на поверхні підставки хвороботворних бактерій, вони при нанизуванні плоду відразу потрапляють в його середину, а після декількох годин зберігання на підставці плоду, який нанизаний на стрижні, він може бути заражений хвороботворними бактеріями, які, швидко розмножуючись у соковитому теплому середовищі плоду, можуть зробити його небезпечним для застосування в їжу. Форма відомої підставки мало придатна для того, щоб переносити встановлений на ній кавун або диню, оскільки вона має гладкі бічні стінки, які не дозволяють надійно захопити її руками, коли вона стоїть на столі, особливо, якщо кавун або диня значних розмірів і ваги. Така необхідність може виникнути, наприклад, для того, щоб поставити на підставці кавун або диню в холодильник для охолоджування або для зберігання. Для того, щоб надійно захопити таку підставку знизу разом зі встановленим на ній кавуном або динею її слід зрушити на край столу, що вельми незручно робити, при великій вазі плоду або коли стіл застелений скатертиною або клейонкою, які при цьому зрушуватимуться і зминатися. 1 UA 101532 U 5 10 15 20 25 30 35 40 45 50 55 60 Задачею корисної моделі є усунення вказаних недоліків найбільш близького аналога, а саме, створення підставки для стійкого розміщення кавуна або дині, що має технологічну просту конструкцію, яка зручна в експлуатації і дозволяє надійно фіксувати на ній кавун або диню без порушення цілісності їх м'якоті, забезпечує можливість тривалого зберігання зафіксованого на ній кавуна або дині, а також є придатною для компактного складування декількох аналогічних підставок в одну стопку. Поставлена задача вирішується за допомогою підставки для стійкого розміщення кавуна або дині, що має форму круглого блюда з дном і зовнішнім бортиком, елементи для фіксації кавуна або дині, а також елементи, що розділяють підставку на сегменти, згідно з корисною моделлю, містить додатковий внутрішній бортик, розташований концентрично і з кільцевим проміжком до зовнішнього бортика, висота внутрішнього кільцевого бортика менше висоти зовнішнього бортика, зовнішній і внутрішній бортики на їх верхніх частинах містять опорні поверхні з елементами для фіксації, які виконані у вигляді шипів, а зверху в зовнішньому і внутрішньому бортиках виконані радіальні пази, які ділять бортики на рівні сегменти, при цьому радіальні пази, які виконані у внутрішньому бортику, розташовані напроти відповідних радіальних пазів, виконаних у зовнішньому бортику. Використання вказаної сукупності суттєвих ознак корисної моделі, що заявляється, дозволяє створити технологічно просту і зручну у використанні конструкцію підставки для стійкого розміщення і розрізання на рівні частини встановленого на ній кавуна або дині, завдяки тому, що: підставка забезпечує самоцентрування кавуна або дині, оскільки при встановленні на підставку кавуна або дині, що мають в основному форму сфери або форму близьку до форми овалоїда, вони опираються на опорні поверхні кільцевих бортиків підставки; наявність елементів фіксації плоду, що виконані у вигляді шипів, які розташовані на опорних поверхнях бортиків, дозволяє надійно утримувати на підставці як цілий кавун або диню, що важливе при перенесенні їх на підставці, так і надійно утримувати на підставці частини розрізаного кавуна або дині; при цьому використання шипів як фіксуючих елементів, які лише злегка вминають шкірку плоду, не ушкоджуючи цілісність кавуна або дині або їх частин, що розрізають, виключає проникнення шипів підставки в соковиту м'якоть плоду, що дозволяє тривалий час зберігати на підставці цілий кавун або диню в теплому приміщенні або кавун або диню в холодильнику, оскільки запобігає проникненню в соковиту м'якоть плоду хвороботворних бактерій, які можуть опинитися на поверхні підставки і швидко розмножуватися в жарку пору року при недостатній чистоті підставки, що цілком можливо в місцях громадського харчування при поганому контролі чистоти підставки; наявність в підставці вказаних радіальних пазів, які ділять бортики на рівні сегменти, дозволяє не тільки розрізати кавун або диню на рівні частини, але також одночасно разом з шипами забезпечує більш щільне утримання плоду на підставці, особливо коли він має форму, що трохи відрізняється від форми сфери або еліпсоїда; запропонована форма виконання підставки має просту технологічну конструкцію, яка може бути виготовлена в серійному виробництві методом штампування з металу або лиття з пластмас і може мати форму, яка дозволяє компактно складувати декілька аналогічних підставок в одну стопку. Таким чином, вказана сукупність суттєвих ознак корисної моделі, що заявляється, є необхідною і достатньою для вирішення поставленої комплексної технічної задачі. Крім цього сукупність суттєвих ознак корисної моделі, що заявляється, дозволяє отримати ефект, який значно перевищує і не рівний сумі ефектів, які досягаються при використанні цих ознак порізно у відомих пристроях. Зокрема наявність в зовнішньому і внутрішньому бортиках підставки, яка має форму блюда, радіальних пазів, не тільки забезпечує розділення підставки на рівні сегменти, але також підвищує жорсткість і міцність тонкостінної конструкції за рахунок появи в ній додаткових зміцнюючих елементів, якими служать стінки радіальних пазів. Крім цього наявність пазів ділить бортики підставки на окремі сегменти, що створює кращі умови для фіксації на підставці кавуна або дині, що має форму, яка значно відрізняється від форми правильної сфери або правильного еліпсоїда. Розрізання плодів на рівні пайові частини в запропонованій підставці забезпечується не тільки за рахунок наявності радіальних пазів в бортиках, але також за рахунок виконання висоти внутрішнього кільцевого бортика менше висоти зовнішнього кільцевого бортика, розташування пазів внутрішнього бортика напроти відповідних пазів зовнішнього бортика, а також наявності на верхніх частинах бортиків опорних поверхонь і елементів фіксації у вигляді шипів. Використання вказаних ознак підставки, що заявляється, з досягненням сукупності різних технічних ефектів не є очевидним. 2 UA 101532 U 5 10 15 20 25 30 35 40 45 50 55 60 Завдяки вказаній сукупності суттєвих ознак корисної моделі досягається сумарний технічний ефект, який полягає в досягненні простоти і технологічності конструкції підставки для стійкого утримання кавуна або дині, яка дозволяє надійно фіксувати на ній кавун або диню в широкому діапазоні розмірів без порушення цілісності їх м'якоті, і практично не порушує цілісності їх шкірки, що дозволяє тривалий час зберігання зафіксований на ній кавун або диню. Конструкція підставки, що заявляється, крім того забезпечує можливість компактного складування декількох аналогічних підставок в одну стопку. З існуючого рівня техніки не відомі технічні рішення, які дозволяють досягти вказаний технічний ефект корисної моделі, що заявляється. Крім цього підставка, що заявляється, може застосовуватися для розрізання не тільки кавуна або дині, а також і інших твердих крупних плодів, наприклад гарбузів, для чого непридатна конструкція найбільш близького аналога. Завдяки цьому підставка, що заявляється, у порівнянні з найбільш близьким аналогом має ширші функціональні можливості. Згідно з корисною моделлю, з сегментів зовнішнього і внутрішнього кільцевих бортиків містить щонайменше один шип на розташованій на цьому сегменті ділянці опорної поверхні відповідного бортика. Це гарантує надійне утримання на підставці частин розрізаного кавуна або дині, що розрізають Згідно з корисною моделлю, висота шипів на підставці не перевищує 7 мм. Це запобігає контакту шипів з соковитою м'якоттю кавуна або дині, які встановлені на підставці. Згідно з корисною моделлю, бічні сторони зовнішнього і внутрішнього бортиків виконані похилими і у верхній частині бортиків сполучені між собою за допомогою відповідних ділянок опорних поверхонь цих бортиків, при цьому внутрішні сторони бортиків утворені конічними поверхнями. Таке виконання підставки забезпечує їй досить велику міцність і жорсткість завдяки ребристій просторовій конструкції, яку утворюють сторони опорних поверхонь з частинами, що утворюють на бортиках радіальні пази. Переважним є виконання підставки, коли кут нахилу твірної конічної поверхні внутрішньої сторони внутрішнього бортика менше кута нахилу твірної конічної поверхні внутрішньої сторони зовнішнього бортика. Це дозволяє виготовляти підставку найменшої висоти. Згідно з корисною моделлю, висота зовнішнього і внутрішнього кільцевих бортиків, а також висота розташованих на них шипів вибрані з умови, щоб при розміщенні на підставці великого розміру плоду, він одночасно спирався на опорну поверхню зовнішнього бортика з розташованими на ній шипами а також, принаймні, на шипи, розташовані на опорній поверхні внутрішнього бортика. Це підвищує надійність фіксації і утримання на підставці великогабаритного кавуна або дині. Згідно з корисною моделлю, радіальні пази в зовнішньому і внутрішньому бортиках виконані з розширенням у бік верхньої частини бортиків. Це робить більш вузькими опорні поверхні на сегментах підставки, що покращує центрування і фіксацію на підставці кавуна або дині, форма яких відрізняється від форми ідеальної сфери або еліпсоїда. Згідно з корисною моделлю, зовнішня бічна стінка зовнішнього бортика на ділянках його сегментів містить виконані з боку її нижньої частини аркоподібні отвори, що містять периферійні радіально направлені назовні ребристі виступи. Це дозволяє зручно захоплювати і переносити підставку з встановленим на ній кавуном або динею, утримуючи її пальцями рук, вставленими всередину аркоподібних отворів, при цьому наявність ребристих виступів збільшує площу контакту підставки з пальцями рук, тим самим забезпечуючи комфортне утримування підставки. Згідно з корисною моделлю, підставка для стійкого розміщення кавуна має форму, що забезпечує можливість компактного складування декількох підставок одна на одну в одну стопку. Таке виконання підставки забезпечує економію місця при перевезенні і зберіганні великої кількості підставок. Згідно з корисною моделлю, підставка для стійкого розміщення кавуна або може бути виготовлена з харчового пластику, наприклад з ABS-пластику. Це забезпечує малу вагу підставки. Згідно з корисною моделлю, підставка для стійкого розміщення кавуна або дині також може бути виготовлена з металу методом листового штампування. 3 UA 101532 U 5 10 15 20 25 30 35 40 45 50 55 Це дозволяє виготовляти підставку на виробництві, не пов'язаному з виготовленням пластмасових виробів. Згідно з корисною моделлю, методом листового штампування підставка для стійкого розміщення кавуна або дині. Згідно з корисною моделлю, виготовлена з неіржавіючої сталі. Також можливе виготовлення підставки для стійкого розміщення кавуна або дині методом листового штампування із звичайної сталі або алюмінію, при цьому виготовлена підставка може містити керамічне покриття. Згідно з корисною моделлю, наявність на підставці керамічного покриття додає їй хороші миючі властивості і надає їй зовнішнього вигляду, схожого із столовим посудом. Більш детально підставка для стійкого розміщення кавуна або дині, що заявляється, описана нижче з посиланнями на креслення, що додаються, на яких зображені: на Фіг. 1 - підставка, що заявляється, на вигляді спереду; на Фіг. 2 - підставка, що заявляється, на вигляді зверху; на Фіг. 3 - розріз по А-А на Фіг. 1; на Фіг. 4 - загальний вигляд підставки; на Фіг. 5 - стопка, що утворена декількома аналогічними підставками, складеними одна на одну; на Фіг. 6 - поперечний розріз підставки, що заявляється, з умовним зображенням замкнутими лініями радіусів можливих поперечних профілів і розмірів плодів, які можуть стійко розміщуватися і фіксуватися на підставці; на Фіг. 7 - вид С на Фіг. 6 у більшому масштабі; на Фіг. 8 - підставка, що заявляється, з розміщеним на ній кавуном. Підставка 1 для стійкого розміщення кавуна або дині має форму круглого блюда з дном 2 із зовнішнім бортиком 3 та додатковим внутрішнім бортиком 4, розташованим концентрично і з кільцевим проміжком 5 до зовнішнього бортика 3 (дивися Фіг. 1 - Фіг. 3). Висота "h" внутрішнього кільцевого бортика 4 менше висоти "Н" зовнішнього бортика 3 (дивися Фіг. 3). Зовнішній і внутрішній кільцеві бортики 3 і 4 на їх верхніх частинах містять опорні поверхні 6 і 7 відповідно з елементами для фіксації плоду, які виконані у вигляді шипів 8 і 9 відповідно, а зверху в зовнішньому і внутрішньому бортиках виконані радіальні пази 10 і 11 відповідно, які виконані з розширенням у бік верхньої частини бортиків і які ділять бортики 3 і 4 на рівні сегменти 12 і 13 відповідно. Розділені радіальними пазами 10 і 11 опорні поверхні 6 і 7 містять розділені ділянки цих поверхонь, які розташовані у верхній частині сегментів 12 і 13 відповідно. Радіальні пази 11, які виконані у внутрішньому бортику 4, розташовані напроти відповідних радіальних пазів 10, що виконані в зовнішньому бортику 3 (дивися фігури 2 і 4). Кожен з сегментів 12, 13 зовнішнього і внутрішнього кільцевих бортиків 3, 4 містить щонайменше один шип 8 або 9 відповідно, на його ділянці опорної поверхні 6 або 7 відповідного бортика (дивися фігури 2, 3 і 4). Шипи 8 і 9, виконують висотою, переважно, не більше 7 мм, щоб вони не проникали в соковиту м'якоть кавуна або дині, які розміщують на підставці 1. Шипи 8 і 9, переважно, розташовують на внутрішніх краях ділянок опорних поверхонь 6 і 7, що розташовані на сегментах 12 і 13 відповідно. Зовнішній і внутрішній кільцеві бортики 3 і 4 містять по дві похилі бічні сторони, відповідно 14, 15 і 16, 17, відстань між якими зростає у бік основи. У верхній частині бортиків 3, 4 їх бічні сторони 14, 15 і 16, 17 сполучені за допомогою ділянок опорних поверхонь 6 і 7 відповідно цих бортиків. Внутрішні бічні сторони 14 і 16 кільцевих бортиків 3 і 4 утворені конічними поверхнями, які виконують таким чином, що кут нахилу "а" твірної 18 конічної поверхні внутрішньої сторони 16 внутрішнього бортика 4 менше кута нахилу "р" твірної 19 конічної поверхні внутрішньої сторони 14 зовнішнього бортика 3 (дивися Фіг. 3). Висота "Н" зовнішнього кільцевого бортика 3 і висота "h" внутрішнього кільцевого бортика 4, а також висота розташованих на них шипів 8 і 9 вибрані за умовою, щоб при розміщенні на підставці 1 великого розміру плоду, він одночасно спирався на опорну поверхню 6 зовнішнього бортика 3 з розташованими на ній шипами 8 і, принаймні, на шипи 9, що розташовані на опорній поверхні 7 внутрішнього бортика 4. У зовнішній бічній стінці 15 зовнішнього кільцевого бортика 3 з боку її нижньої частини на ділянках сегментів 12 виконані аркоподібні отвори 20, що містять периферійні радіально спрямовані назовні ребристі виступи 21 (дивися фігури і 4). 4 UA 101532 U 5 10 15 20 25 Підставка 1 має форму, що забезпечує можливість компактного складування декількох аналогічних підставок одна на одну в одну стопку (дивися Фіг. 5), що забезпечується завдяки виконанню запропонованої підставки з тонкою товщиною її стінок і дна, а також вищеописаним похилим положенням бічних стінок її бортиків 3 і 4. Запропонована підставка 1 може бути виготовлена з харчового пластику, наприклад з ABSпластику. Також можливе виготовлення запропонованої підставки з металу методом листового штампування. При цьому вона може бути виготовлена з неіржавіючої сталі. Також можливе виготовлення запропонованої підставки із звичайної конструкційної сталі або алюмінію з подальшим нанесенням на її поверхню керамічного покриття. Заявником за допомогою комп'ютерної графіки був розроблений, відповідно до корисної моделі, що заявляється, дослідний зразок підставки для стійкого розміщення кавуна 25 або дині (дивися Фіг. 8), який включав виготовлення підставки з ABS-пластику і діаметром близько 250 мм. З урахуванням необхідних характеристик міцності товщина бічних стінок її бортиків і дна була вибрана 1,7 мм, при цьому підставка мала висоту "Н" рівну 49 мм, а при складанні підставок в одну стопку висота останньої збільшувалася всього на 8 мм при додаванні до неї ще однієї підставки. Розроблений дослідний зразок підставки дозволяє надійно фіксувати шипами встановлений на підставці плід 22(23), що має форму, наближену до форми сфери, з діаметром від 1=150 мм до 2=290 мм, або плід 24, що має форму, наближену до форми еліпсоїда з максимальним великим радіусом R до 175 мм (дивися пояснюючі фігури 6 і 7). Запропонована підставка може також використовуватися як підставка для сервіровки. При цьому завдяки наявності внутрішнього бортика, на ній можна подавати до столу різні фрукти і ягоди, які будуть розділені між собою внутрішнім бортиком підставки. Крім цього форма підставки дозволяє зручно розміщувати на підставці цукерки, печиво, пиріжки, тістечка і подавати їх на святковий стіл. Запропонована корисна модель також дозволяє використовувати її для виготовлення, відповідно до заявленої формули корисної моделі, підставки менших розмірів, які можуть застосовуватися для надійного утримання при розрізанні на рівні часточки різних плодів овочів і фруктів, що мають розміри значно менше, ніж кавуни, наприклад різних цитрусових. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Підставка для стійкого розміщення кавуна або дині, що має форму круглого блюда з дном і зовнішнім бортиком, елементи для фіксації кавуна або дині, а також елементи, що розділяють підставку на сегменти, яка відрізняється тим, що підставка містить додатковий внутрішній бортик, розташований концентрично і з кільцевим проміжком до зовнішнього бортика, висота внутрішнього кільцевого бортика менше висоти зовнішнього бортика, зовнішній і внутрішній бортики на їх верхніх частинах містять опорні поверхні з елементами для фіксації, які виконані у вигляді шипів, а зверху в зовнішньому і внутрішньому бортиках виконані радіальні пази, які ділять бортики на рівні сегменти, при цьому радіальні пази, які виконані у внутрішньому бортику, розташовані напроти відповідних радіальних пазів, виконаних у зовнішньому бортику. 2. Підставка для стійкого розміщення кавуна або дині за п. 1, яка відрізняється тим, що кожен з сегментів зовнішнього і внутрішнього кільцевих бортиків містить щонайменше один шип на розташованій на цьому сегменті ділянці опорної поверхні відповідного бортика. 3. Підставка для стійкого розміщення кавуна або дині за п. 1, яка відрізняється тим, що висота шипів не перевищує 7 мм. 4. Підставка для стійкого розміщення кавуна або дині за п. 1, яка відрізняється тим, що бічні сторони зовнішнього і внутрішнього бортиків виконані похилими і у верхній частині бортиків сполучені між собою за допомогою відповідних ділянок опорних поверхонь цих бортиків, при цьому внутрішні сторони бортиків утворені конічними поверхнями. 5. Підставка для стійкого розміщення кавуна або дині за п. 4, яка відрізняється тим, що кут нахилу твірної конічної поверхні внутрішньої сторони внутрішнього бортика менше кута нахилу твірної конічної поверхні внутрішньої сторони зовнішнього бортика. 6. Підставка для стійкого розміщення кавуна або дині за п. 1, яка відрізняється тим, що висоти зовнішнього і внутрішнього кільцевих бортиків, а також висота розташованих на них шипів вибрані з умови, щоб при розміщенні на підставці великого розміру плоду, він одночасно спирався на опорну поверхню зовнішнього бортика з розташованими на ній шипами, а також принаймні на шипи, розташовані на опорній поверхні внутрішнього бортика. 5 UA 101532 U 5 10 15 20 7. Підставка для стійкого розміщення кавуна або дині за п. 1, яка відрізняється тим, що радіальні пази в зовнішньому і внутрішньому бортиках виконані з розширенням у бік верхньої частини бортиків. 8. Підставка для стійкого розміщення кавуна або дині за п. 1, яка відрізняється тим, що зовнішня бічна стінка зовнішнього борту на ділянках його сегментів містить виконані з боку її нижньої частини аркоподібні отвори, що містять периферійні радіально спрямовані назовні ребристі виступи. 9. Підставка для стійкого розміщення кавуна або дині за п. 1, яка відрізняється тим, що вона має форму, що забезпечує можливість компактного складування декількох підставок одна на одну в одну стопку. 10. Підставка для стійкого розміщення кавуна або дині за п. 1, яка відрізняється тим, що вона виготовлена з харчового пластику. 11. Підставка для стійкого розміщення кавуна або дині за п. 8, яка відрізняється тим, що вона виготовлена з ABS-пластику. 12. Підставка для стійкого розміщення кавуна або дині за п. 1, яка відрізняється тим, що вона виготовлена з металу методом листового штампування. 13. Підставка для стійкого розміщення кавуна або дині за п. 12, яка відрізняється тим, що вона виготовлена з неіржавіючої сталі. 14. Підставка для стійкого розміщення кавуна або дині за п. 12, яка відрізняється тим, що вона виготовлена із звичайної сталі з керамічним покриттям. 15. Підставка для стійкого розміщення кавуна або дині за п. 12, яка відрізняється тим, що вона виготовлена з алюмінію з керамічним покриттям. 6 UA 101532 U 7 UA 101532 U 8 UA 101532 U 9 UA 101532 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
