Протруювач

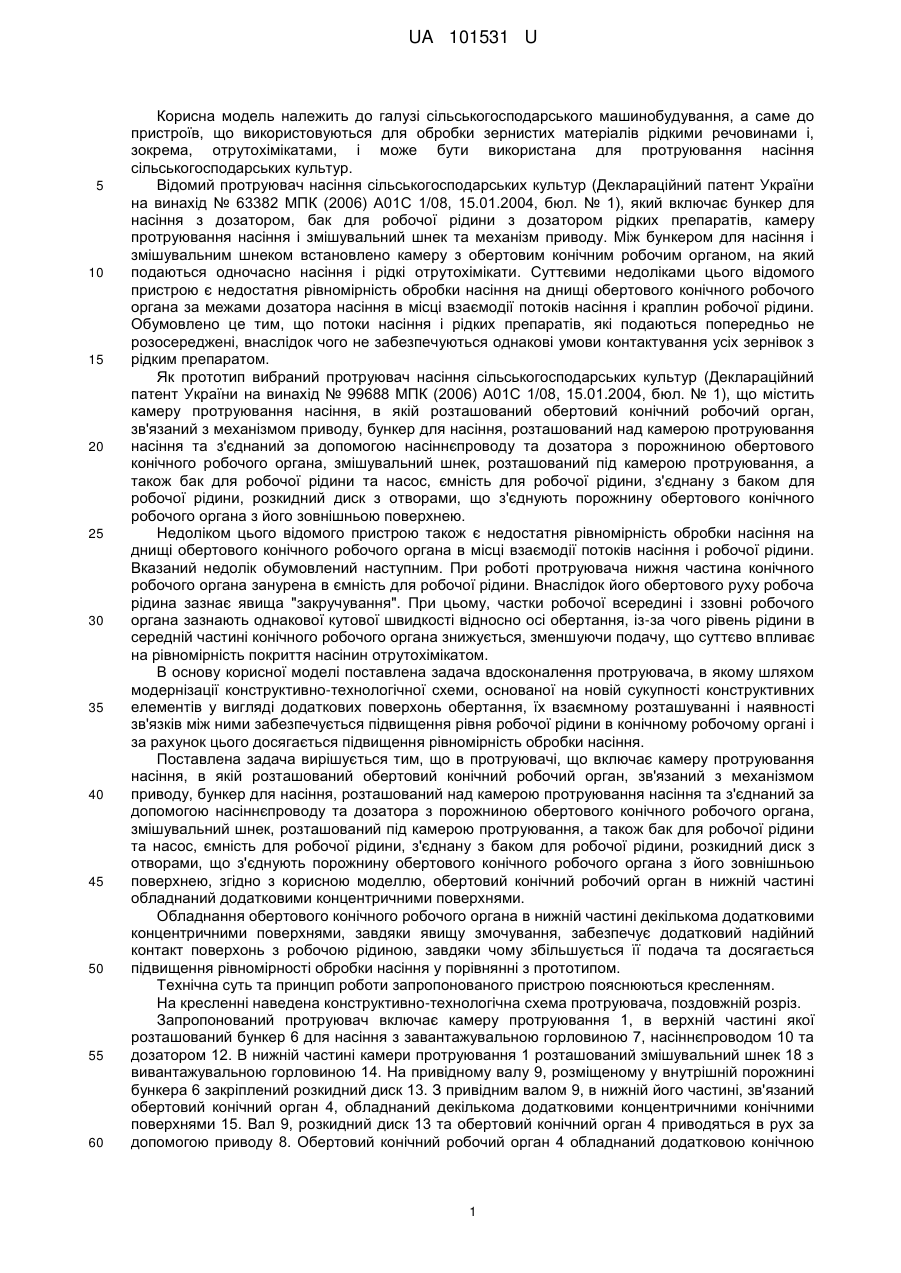

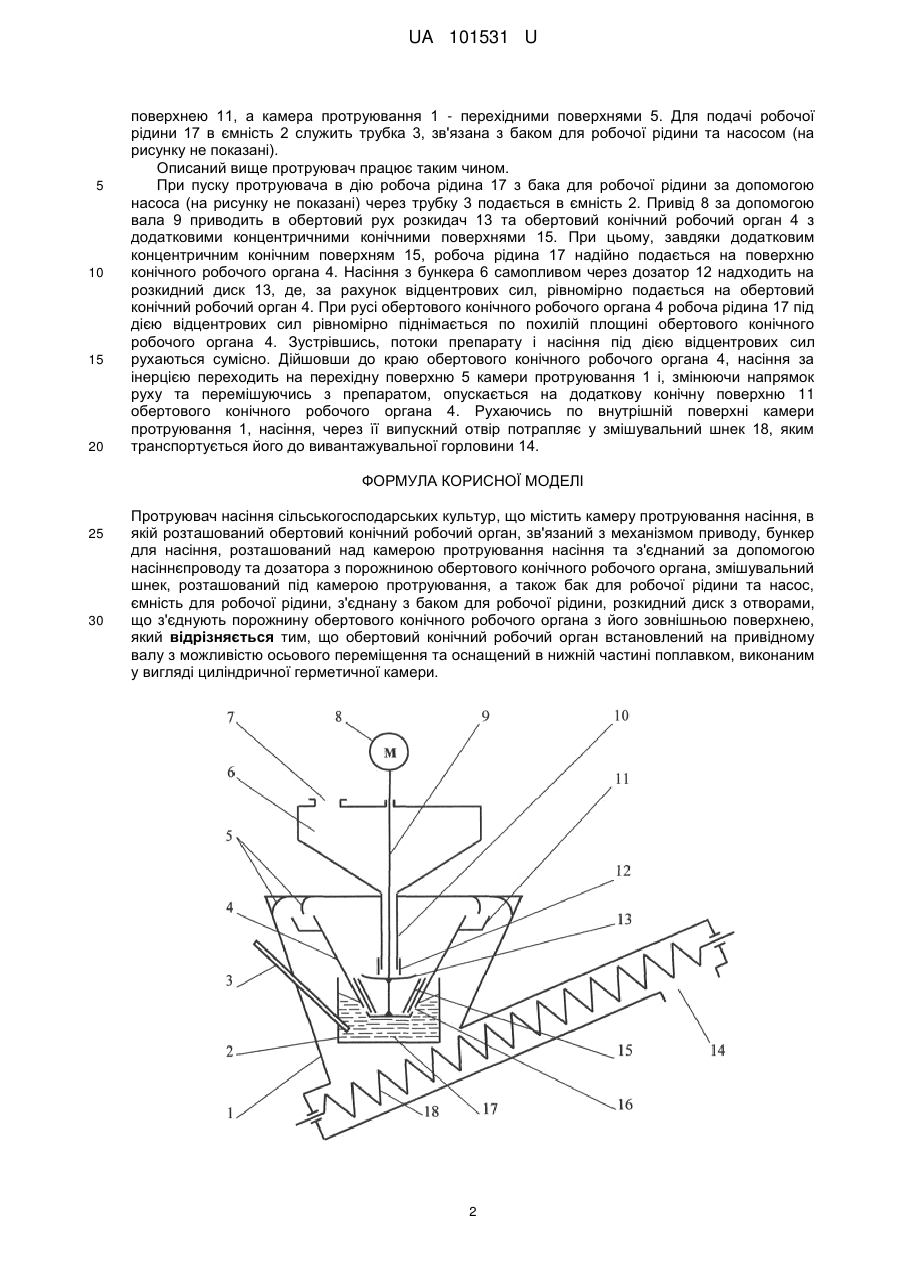

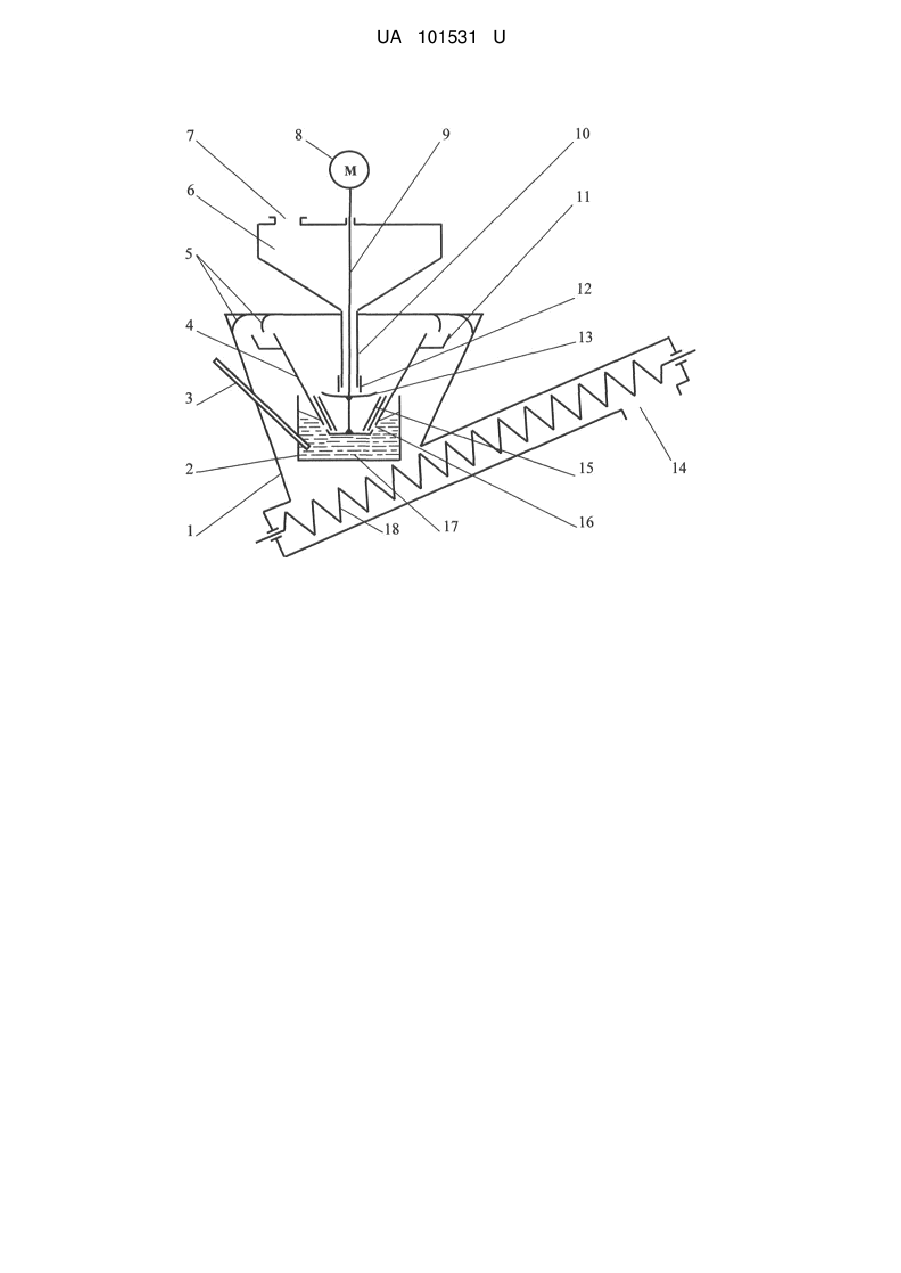

Реферат: UA 101531 U UA 101531 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до пристроїв, що використовуються для обробки зернистих матеріалів рідкими речовинами і, зокрема, отрутохімікатами, і може бути використана для протруювання насіння сільськогосподарських культур. Відомий протруювач насіння сільськогосподарських культур (Деклараційний патент України на винахід № 63382 МПК (2006) А01С 1/08, 15.01.2004, бюл. № 1), який включає бункер для насіння з дозатором, бак для робочої рідини з дозатором рідких препаратів, камеру протруювання насіння і змішувальний шнек та механізм приводу. Між бункером для насіння і змішувальним шнеком встановлено камеру з обертовим конічним робочим органом, на який подаються одночасно насіння і рідкі отрутохімікати. Суттєвими недоліками цього відомого пристрою є недостатня рівномірність обробки насіння на днищі обертового конічного робочого органа за межами дозатора насіння в місці взаємодії потоків насіння і краплин робочої рідини. Обумовлено це тим, що потоки насіння і рідких препаратів, які подаються попередньо не розосереджені, внаслідок чого не забезпечуються однакові умови контактування усіх зернівок з рідким препаратом. Як прототип вибраний протруювач насіння сільськогосподарських культур (Деклараційний патент України на винахід № 99688 МПК (2006) А01С 1/08, 15.01.2004, бюл. № 1), що містить камеру протруювання насіння, в якій розташований обертовий конічний робочий орган, зв'язаний з механізмом приводу, бункер для насіння, розташований над камерою протруювання насіння та з'єднаний за допомогою насіннєпроводу та дозатора з порожниною обертового конічного робочого органа, змішувальний шнек, розташований під камерою протруювання, а також бак для робочої рідини та насос, ємність для робочої рідини, з'єднану з баком для робочої рідини, розкидний диск з отворами, що з'єднують порожнину обертового конічного робочого органа з його зовнішньою поверхнею. Недоліком цього відомого пристрою також є недостатня рівномірність обробки насіння на днищі обертового конічного робочого органа в місці взаємодії потоків насіння і робочої рідини. Вказаний недолік обумовлений наступним. При роботі протруювача нижня частина конічного робочого органа занурена в ємність для робочої рідини. Внаслідок його обертового руху робоча рідина зазнає явища "закручування". При цьому, частки робочої всередині і ззовні робочого органа зазнають однакової кутової швидкості відносно осі обертання, із-за чого рівень рідини в середній частині конічного робочого органа знижується, зменшуючи подачу, що суттєво впливає на рівномірність покриття насінин отрутохімікатом. В основу корисної моделі поставлена задача вдосконалення протруювача, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів у вигляді додаткових поверхонь обертання, їх взаємному розташуванні і наявності зв'язків між ними забезпечується підвищення рівня робочої рідини в конічному робочому органі і за рахунок цього досягається підвищення рівномірність обробки насіння. Поставлена задача вирішується тим, що в протруювачі, що включає камеру протруювання насіння, в якій розташований обертовий конічний робочий орган, зв'язаний з механізмом приводу, бункер для насіння, розташований над камерою протруювання насіння та з'єднаний за допомогою насіннєпроводу та дозатора з порожниною обертового конічного робочого органа, змішувальний шнек, розташований під камерою протруювання, а також бак для робочої рідини та насос, ємність для робочої рідини, з'єднану з баком для робочої рідини, розкидний диск з отворами, що з'єднують порожнину обертового конічного робочого органа з його зовнішньою поверхнею, згідно з корисною моделлю, обертовий конічний робочий орган в нижній частині обладнаний додатковими концентричними поверхнями. Обладнання обертового конічного робочого органа в нижній частині декількома додатковими концентричними поверхнями, завдяки явищу змочування, забезпечує додатковий надійний контакт поверхонь з робочою рідиною, завдяки чому збільшується її подача та досягається підвищення рівномірності обробки насіння у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На кресленні наведена конструктивно-технологічна схема протруювача, поздовжній розріз. Запропонований протруювач включає камеру протруювання 1, в верхній частині якої розташований бункер 6 для насіння з завантажувальною горловиною 7, насіннєпроводом 10 та дозатором 12. В нижній частині камери протруювання 1 розташований змішувальний шнек 18 з вивантажувальною горловиною 14. На привідному валу 9, розміщеному у внутрішній порожнині бункера 6 закріплений розкидний диск 13. З привідним валом 9, в нижній його частині, зв'язаний обертовий конічний орган 4, обладнаний декількома додатковими концентричними конічними поверхнями 15. Вал 9, розкидний диск 13 та обертовий конічний орган 4 приводяться в рух за допомогою приводу 8. Обертовий конічний робочий орган 4 обладнаний додатковою конічною 1 UA 101531 U 5 10 15 20 поверхнею 11, а камера протруювання 1 - перехідними поверхнями 5. Для подачі робочої рідини 17 в ємність 2 служить трубка 3, зв'язана з баком для робочої рідини та насосом (на рисунку не показані). Описаний вище протруювач працює таким чином. При пуску протруювача в дію робоча рідина 17 з бака для робочої рідини за допомогою насоса (на рисунку не показані) через трубку 3 подається в ємність 2. Привід 8 за допомогою вала 9 приводить в обертовий рух розкидач 13 та обертовий конічний робочий орган 4 з додатковими концентричними конічними поверхнями 15. При цьому, завдяки додатковим концентричним конічним поверхням 15, робоча рідина 17 надійно подається на поверхню конічного робочого органа 4. Насіння з бункера 6 самопливом через дозатор 12 надходить на розкидний диск 13, де, за рахунок відцентрових сил, рівномірно подається на обертовий конічний робочий орган 4. При русі обертового конічного робочого органа 4 робоча рідина 17 під дією відцентрових сил рівномірно піднімається по похилій площині обертового конічного робочого органа 4. Зустрівшись, потоки препарату і насіння під дією відцентрових сил рухаються сумісно. Дійшовши до краю обертового конічного робочого органа 4, насіння за інерцією переходить на перехідну поверхню 5 камери протруювання 1 і, змінюючи напрямок руху та перемішуючись з препаратом, опускається на додаткову конічну поверхню 11 обертового конічного робочого органа 4. Рухаючись по внутрішній поверхні камери протруювання 1, насіння, через її випускний отвір потрапляє у змішувальний шнек 18, яким транспортується його до вивантажувальної горловини 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Протруювач насіння сільськогосподарських культур, що містить камеру протруювання насіння, в якій розташований обертовий конічний робочий орган, зв'язаний з механізмом приводу, бункер для насіння, розташований над камерою протруювання насіння та з'єднаний за допомогою насіннєпроводу та дозатора з порожниною обертового конічного робочого органа, змішувальний шнек, розташований під камерою протруювання, а також бак для робочої рідини та насос, ємність для робочої рідини, з'єднану з баком для робочої рідини, розкидний диск з отворами, що з'єднують порожнину обертового конічного робочого органа з його зовнішньою поверхнею, який відрізняється тим, що обертовий конічний робочий орган встановлений на привідному валу з можливістю осьового переміщення та оснащений в нижній частині поплавком, виконаним у вигляді циліндричної герметичної камери. 2 UA 101531 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
